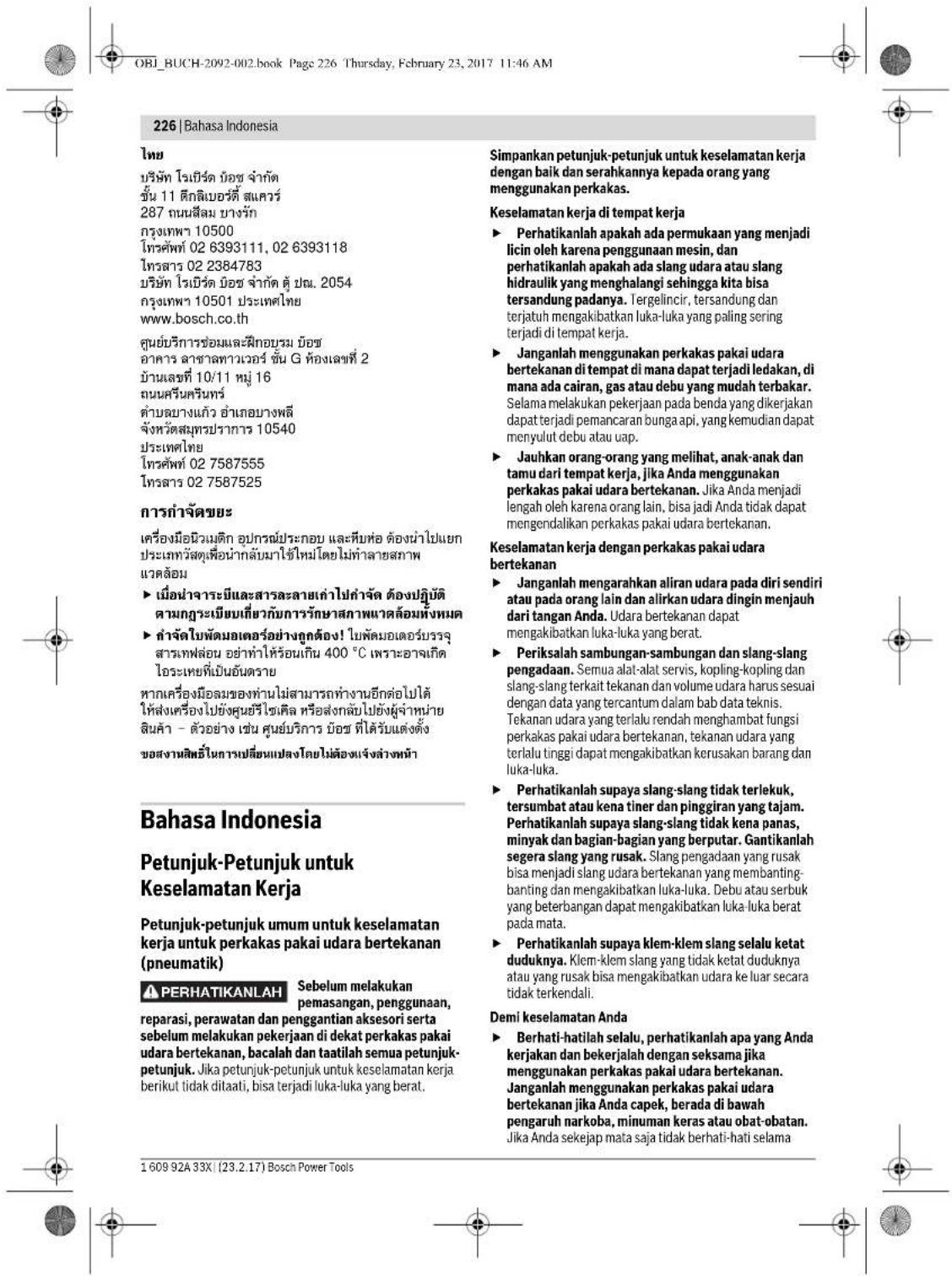

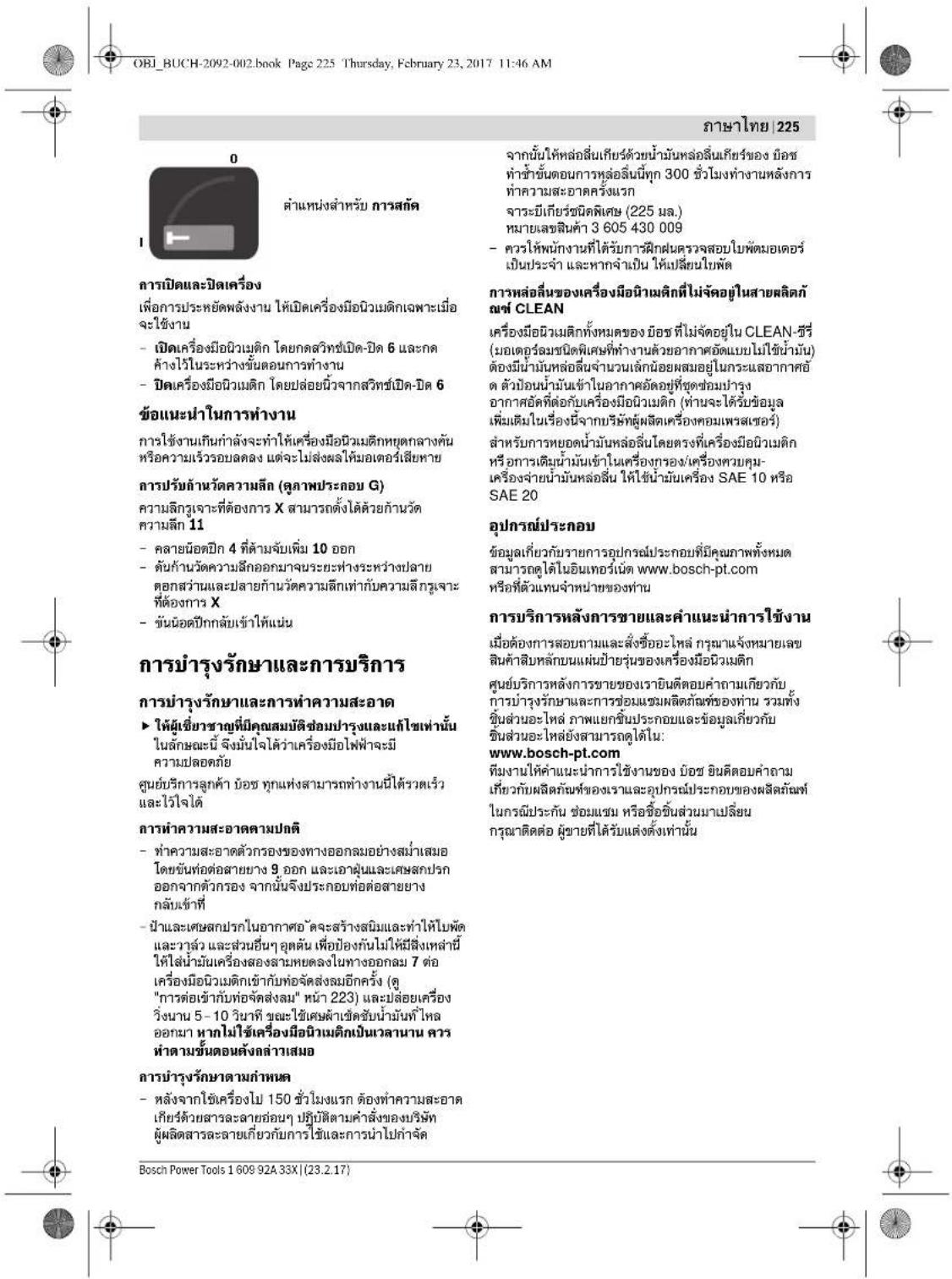

GEBRUIKSAANWIJZING DBH 740 R BOSCH

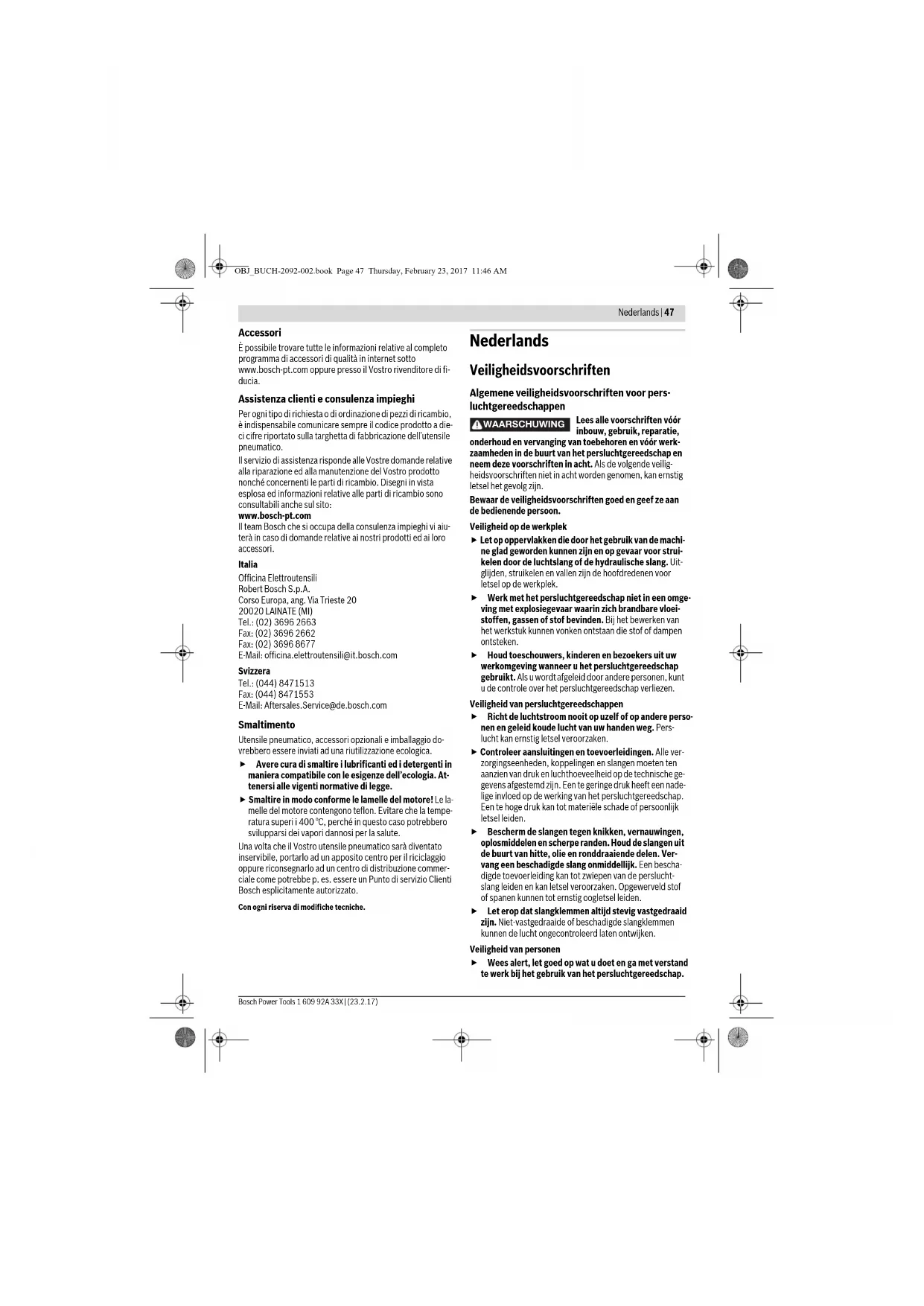

OBJ_BUCH-2092-002.book Page 46 Thursday, February 23, 2017 11:46 AMNederlands | 47 Bosch Power Tools 1 609 92A 33X | (23.2.17) Accessori È possibile trovare tutte le informazioni relative al completo programma di accessori di qualità in internet sotto www.bosch-pt.com oppure presso il Vostro rivenditore di fi- ducia. Assistenza clienti e consulenza impieghi Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a die- ci cifre riportato sulla targhetta di fabbricazione dell’utensile pneumatico. Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team Bosch che si occupa della consulenza impieghi vi aiu- terà in caso di domande relative ai nostri prodotti ed ai loro accessori. Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Utensile pneumatico, accessori opzionali e imballaggio do- vrebbero essere inviati ad una riutilizzazione ecologica. Avere cura di smaltire i lubrificanti ed i detergenti in maniera compatibile con le esigenze dell’ecologia. At- tenersi alle vigenti normative di legge. Smaltire in modo conforme le lamelle del motore! Le la- melle del motore contengono teflon. Evitare che la tempe- ratura superi i 400 °C, perché in questo caso potrebbero svilupparsi dei vapori dannosi per la salute. Una volta che il Vostro utensile pneumatico sarà diventato inservibile, portarlo ad un apposito centro per il riciclaggio oppure riconsegnarlo ad un centro di distribuzione commer- ciale come potrebbe p. es. essere un Punto di servizio Clienti Bosch esplicitamente autorizzato. Con ogni riserva di modifiche tecniche. Nederlands Veiligheidsvoorschriften Algemene veiligheidsvoorschriften voor pers- luchtgereedschappen Lees alle voorschriften vóór inbouw, gebruik, reparatie, onderhoud en vervanging van toebehoren en vóór werk- zaamheden in de buurt van het persluchtgereedschap en neem deze voorschriften in acht. Als de volgende veilig- heidsvoorschriften niet in acht worden genomen, kan ernstig letsel het gevolg zijn. Bewaar de veiligheidsvoorschriften goed en geef ze aan de bedienende persoon. Veiligheid op de werkplek Let op oppervlakken die door het gebruik van de machi- ne glad geworden kunnen zijn en op gevaar voor strui- kelen door de luchtslang of de hydraulische slang. Uit- glijden, struikelen en vallen zijn de hoofdredenen voor letsel op de werkplek. Werk met het persluchtgereedschap niet in een omge- ving met explosiegevaar waarin zich brandbare vloei- stoffen, gassen of stof bevinden. Bij het bewerken van het werkstuk kunnen vonken ontstaan die stof of dampen ontsteken. Houd toeschouwers, kinderen en bezoekers uit uw werkomgeving wanneer u het persluchtgereedschap gebruikt. Als u wordt afgeleid door andere personen, kunt u de controle over het persluchtgereedschap verliezen. Veiligheid van persluchtgereedschappen Richt de luchtstroom nooit op uzelf of op andere perso- nen en geleid koude lucht van uw handen weg. Pers- lucht kan ernstig letsel veroorzaken. Controleer aansluitingen en toevoerleidingen. Alle ver- zorgingseenheden, koppelingen en slangen moeten ten aanzien van druk en luchthoeveelheid op de technische ge- gevens afgestemd zijn. Een te geringe druk heeft een nade- lige invloed op de werking van het persluchtgereedschap. Een te hoge druk kan tot materiële schade of persoonlijk letsel leiden. Bescherm de slangen tegen knikken, vernauwingen, oplosmiddelen en scherpe randen. Houd de slangen uit de buurt van hitte, olie en ronddraaiende delen. Ver- vang een beschadigde slang onmiddellijk. Een bescha- digde toevoerleiding kan tot zwiepen van de perslucht- slang leiden en kan letsel veroorzaken. Opgewerveld stof of spanen kunnen tot ernstig oogletsel leiden. Let erop dat slangklemmen altijd stevig vastgedraaid zijn. Niet-vastgedraaide of beschadigde slangklemmen kunnen de lucht ongecontroleerd laten ontwijken. Veiligheid van personen Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap. WAARSCHUWING OBJ_BUCH-2092-002.book Page 47 Thursday, February 23, 2017 11:46 AM48 | Nederlands 1 609 92A 33X | (23.2.17) Bosch Power Tools Gebruik geen persluchtgereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medi- cijnen. Een moment van onoplettendheid bij het gebruik van het persluchtgereedschap kan tot ernstig letsel leiden. Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke bescher- mende uitrusting zoals adembescherming, slipvaste werk- schoenen, veiligheidshelm of gehoorbescherming, vol- gens de instructies van uw werkgever of zoals vereist door de voorschriften inzake veilige en gezonde arbeidsomstan- digheden vermindert het risico van letsel. Voorkom per ongeluk inschakelen. Controleer dat het persluchtgereedschap uitgeschakeld is voordat u het op de luchttoevoer aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het persluchtgereedschap uw vinger aan de aan/uit-schakelaar heeft of als u het pers- luchtgereedschap ingeschakeld op de luchttoevoer aan- sluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen voordat u het pers- luchtgereedschap inschakelt. Een instelgereedschap in een draaiend deel van het persluchtgereedschap kan tot verwondingen leiden. Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Als u stevig staat en een goede lichaamshouding heeft, kunt u het persluchtgereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kle- ding of sieraden. Houd haren, kleding en handschoe- nen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. Als er stofafzuigings- of stofopvangvoorzieningen ge- monteerd kunnen worden, dient u zich ervan te verze- keren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. Adem de afgevoerde lucht niet rechtstreeks in. Voor- kom dat afgevoerde lucht in uw ogen terechtkomt. De afgevoerde lucht van het persluchtgereedschap kan water, olie, metalen deeltjes en verontreinigingen uit de compres- sor bevatten. Dit kan schade aan de gezondheid veroorza- ken. Zorgvuldige omgang met en zorgvuldig gebruik van pers- luchtgereedschappen Gebruik klemmen of een bankschroef om het werkstuk vast te zetten en te ondersteunen. Als u het werkstuk met de hand vasthoudt of tegen uw lichaam drukt, kunt u het persluchtgereedschap niet veilig bedienen. Overbelast het persluchtgereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde pers- luchtgereedschap. Met het passende persluchtgereed- schap werkt u beter en veiliger binnen het aangegeven ca- paciteitsbereik. Gebruik geen persluchtgereedschap waarvan de aan/uit-schakelaar defect is. Persluchtgereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Onderbreek de persluchttoevoer voordat u het gereed- schap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgs- maatregel voorkomt onbedoeld starten van het perslucht- gereedschap. Bewaar niet-gebruikte persluchtgereedschappen bui- ten het bereik van kinderen. Laat het persluchtgereed- schap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet gelezen heb- ben. Persluchtgereedschappen zijn gevaarlijk als deze door onervaren personen worden gebruikt. Onderhoud het persluchtgereedschap zorgvuldig. Controleer of bewegende delen van het persluchtge- reedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beenvloed. Laat beschadigde delen repareren voordat u het persluchtgereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden persluchtge- reedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik persluchtgereedschap, toebehoren, inzetge- reedschappen, enz. overeenkomstig deze aanwijzin- gen. Houd daarbij rekening met de arbeidsomstandig- heden en de uit te voeren werkzaamheden. Daarmee worden stofontwikkeling, trillingen en geluidsontwikkeling zo veel mogelijk beperkt. Het persluchtgereedschap mag uitsluitend worden in- gericht, ingesteld en gebruikt door gekwalificeerde en daartoe opgeleide bedieners. Het persluchtgereedschap mag niet veranderd wor- den. Veranderingen kunnen de werkzaamheid van de vei- ligheidsmaatregelen verminderen en de risico's voor de bediener verhogen. Service Laat het persluchtgereedschap alleen repareren door gekwalificeerd, vakkundig personeel en alleen met ori- ginele vervangingsonderdelen. Daarmee wordt gewaar- borgd dat de veiligheid van het persluchtgereedschap in stand blijft. Veiligheidsvoorschriften voor persluchtboorha- mers Controleer of het typeplaatje leesbaar is. Vraag indien nodig een nieuw plaatje aan bij de fabrikant. Bij een breuk van werkstuk of toebehoren kunnen de- len met hoge snelheid naar buiten geslingerd worden. Tijdens het gebruik, bij reparatie- en onderhoudswerk- zaamheden en bij het vervangen van toebehoren van het persluchtgereedschap moet altijd een slagvaste oogbescherming worden gedragen. De graad van de vereiste bescherming moet voor elke afzonderlijke toepassing apart worden beoordeeld. OBJ_BUCH-2092-002.book Page 48 Thursday, February 23, 2017 11:46 AMNederlands | 49 Bosch Power Tools 1 609 92A 33X | (23.2.17) Draag een veiligheidshelm wanneer u werkzaamheden boven het hoofd uitvoert. Daardoor voorkomt u letsel. Gebruik het persluchtgereedschap alleen als de beitel geborgd is. Het inzetgereedschap kan anders uit het ge- reedschap geslingerd worden. Versleten, verbogen of gebroken delen van de gereed- schapopname moeten vervangen worden. Daardoor voorkomt u letsel. Plaats het persluchtgereedschap stevig op het te be- werken oppervlak voordat u het persluchtgereedschap inschakelt. De bediener en het onderhoudspersoneel moeten de omvang, het gewicht en het vermogen van het pers- luchtgereedschap fysiek kunnen hanteren. Wees bedacht op onverwachte bewegingen van het persluchtgereedschap, die als gevolg van reactie- krachten of de breuk van het inzetgereedschap kunnen optreden. Houd het persluchtgereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u deze bewegingen kunt opvangen. Met deze voorzorgs- maatregelen kunt u letsel voorkomen. Voorzichtig! Inzetgereedschappen kunnen bij langdu- rig gebruik van het persluchtgereedschap heet wor- den. Gebruik werkhandschoenen. Schakel het persluchtgereedschap uit bij een onder- breking van de luchttoevoer op bij een vermindering van de bedrijfsdruk. Controleer de bedrijfsdruk en start het gereedschap opnieuw bij optimale bedrijfsdruk. Bij het gebruik van het persluchtgereedschap kan de bediener bij de uitvoering van de werkzaamheden een onaangenaam gevoel in zijn handen, armen, schou- ders, nek of andere lichaamsdelen ondervinden. Neem voor de werkzaamheden met dit persluchtge- reedschap een gemakkelijke houding aan, let erop dat u stevig staat en voorkom een ongunstige stand of een stand waarbij het moeilijk is om uw evenwicht te be- houden. De bediener dient tijdens langdurige werk- zaamheden zijn lichaamshouding te veranderen. Dit kan helpen om onaangenaamheden en vermoeidheid te voorkomen. Als de bediener bij zichzelf symptomen als voorduren- de misselijkheid, ongemak, hartkloppingen, pijn, tinte- len, doofheid, branderigheid of stijfheid waarneemt, mogen deze waarschuwingstekens niet genegeerd worden. De bediener moet deze aan zijn werkgever meedelen en een arts raadplegen. Gebruik de beitel nooit als handgereedschap. De beitels hebben een warmtebehandeling gehad en kunnen breken. Gebruik alleen scherpe beitels. Als het inzetgereed- schap stomp is, kunnen sterke trillingen en vermoeid- heidsbreuken optreden. Koel nooit heet toebehoren in water af. Dit kan tot bros- heid en voortijdig falen leiden. Gebruik de beitel niet als hevel. Anders kan deze breken. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. Voorkom contact met een spanningvoerende leiding. Het persluchtgereedschap is niet geïsoleerd. Contact met een spanningvoerende leiding kan tot een elektrische schok leiden. De bij het schuren, zagen, slijpen, boren en dergelijke werkzaamheden vrijkomende stof kan kankerverwek- kend zijn, ongeboren leven beschadigen of het erfelijk materiaal veranderen. Enkele van de in dit stof aanwezige bestanddelen zijn: – Lood in loodhoudende verven en lakken; – Kristallijne kiezelaarde in baksteen, cement en andere metselmaterialen; – Arseen en chromaat in chemisch behandeld hout. Het risico van een aandoening is ervan afhankelijk, hoe vaak u aan deze stoffen bent blootgesteld. Ter beperking van het gevaar dient u alleen in goed geventileerde ruimten met de juiste beschermende uitrusting te werken (bijvoorbeeld met speciaal geconstrueerde adembeschermingsapparaten, die ook de kleinste stofdeeltjes uitfilteren). Bij werkzaamheden aan het werkstuk kan een extra la- waaibelasting ontstaan die door geschikte maatrege- len voorkomen kan worden, zoals het gebruik van isola- tiematerialen bij rammelgeluiden aan het werkstuk. Gebruik het persluchtgereedschap zodanig dat er zo weinig mogelijk stof ontstaat, bijvoorbeeld door het te bewerken materiaal nat te maken. Als het persluchtgereedschap over een geluiddemper beschikt, moet er altijd voor worden gezorgd dat deze tijdens het gebruik van het persluchtgereedschap aan- wezig is en zich in een goede arbeidstoestand bevindt. De inwerking van trillingen kan zenuwbeschadigingen en storingen in de bloedcirculatie in handen en armen veroorzaken. Draag nauw sluitende handschoenen. Handgrepen van persluchtgereedschappen worden door de persluchtstro- ming koud. Warme handen zijn minder gevoelig voor trillin- gen. Wijde handschoenen kunnen door ronddraaiende de- len worden meegenomen. Als u vaststelt dat de huid bij uw vingers of handen doof wordt, tintelt, pijn doet of wit wordt, dient u de werk- zaamheden met het persluchtgereedschap te beëindi- gen, uw werkgever op de hoogte te stellen en een arts te raadplegen. Houd het inzetgereedschap niet tijdens de werkzaam- heden vast. Houd het persluchtgereedschap niet al te stevig, maar zeker vast, met inachtneming van de vereiste hand-re- actiekrachten. De trillingen kunnen sterker worden naar- mate u het gereedschap steviger vasthoudt. Als universele draaikoppelingen (klauwkoppelingen) worden gebruikt, moeten blokkeerstiften worden toe- WAARSCHUWING OBJ_BUCH-2092-002.book Page 49 Thursday, February 23, 2017 11:46 AM50 | Nederlands 1 609 92A 33X | (23.2.17) Bosch Power Tools gepast. Gebruik een antizweepslagset ter bescher- ming in het geval van een defect van de verbinding tus- sen de slang en het persluchtgereedschap of tussen slangen onderling. Draag het persluchtgereedschap nooit aan de kabel. Schakel het persluchtgereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorza- ken. Het inzetgereedschap blokkeert als: – het persluchtgereedschap overbelast wordt, – het in het te bewerken werkstuk schuin wegdraait of – het met de punt door het te bewerken materiaal gaat. Gebruik hulpmiddelen voor de opname van reactiemo- menten, bijvoorbeeld een steunvoorziening. Als dit niet mogelijk is, gebruikt u een extra handgreep. Breng uw hand nooit in de buurt van draaiende inzetge- reedschappen. Anders kan letsel het gevolg zijn. Laat de boor niet op het werkstuk rusten. Dit kan tot een ernstige versterking van de trillingen leiden. Symbolen De volgende symbolen kunnen voor het gebruik van het pers- luchtgereedschap van belang zijn. Zorg ervoor dat u de sym- bolen en hun betekenis herkent. Het juiste begrip van de sym- bolen helpt u het persluchtgereedschap goed en veilig te gebruiken. Product- en vermogensbeschrijving Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het pers- luchtgereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming Het persluchtgereedschap is bestemd om te hameren in be- ton, baksteen en steen en voor lichte hakwerkzaamheden. Het is eveneens geschikt om te boren zonder slag in hout, me- taal, keramiek en kunststof. De boorhamer is geschikt voor het gebruik in natte en vochti- ge ruimtes alsook voor bouwplaatsen in de open lucht. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het persluchtgereedschap op de pagina met afbeeldingen. 1 Gereedschapopname 2 Stofbeschermkap 3 Vergrendelingshuls 4 Vleugelbout voor verstelling van de extra handgreep 5 Slagstop-/draaistopschakelaar 6 Aan/uit-schakelaar 7 Aansluitstuk aan luchtingang 8 Luchtafvoer met geluiddemper 9 Slangnippel 10 Extra handgreep Symbool Betekenis Lees alle voorschriften vóór in- bouw, gebruik, reparatie, onder- houd en vervanging van toebeho- ren en vóór werkzaamheden in de buurt van het persluchtgereed- schap en neem deze voorschriften in acht. Als de veiligheidsvoorschrif- ten en aanwijzigen niet in acht wor- den genomen, kan ernstig letsel het gevolg zijn. Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoor- verlies tot gevolg hebben. Draag een veiligheidsbril. W Watt Capaciteit Nm Newtonmeter Eenheid van energie (draaimoment)

Minuten Seconden Tijdspanne, duur min

Omwentelingen of bewe- gingen per minuut Onbelast toerental bar psi bar pounds per square inch Luchtdruk l/s cfm Liter per seconde cubic feet/minute Luchtverbruik dB Decibel Maat van relatieve geluidssterkte QC Snelwisselhouder Gereedschapopna-

Symbool voor buitenvier- kant UNF Amerikaanse fijne schroef- draad (Unified National Fine Thread Series)

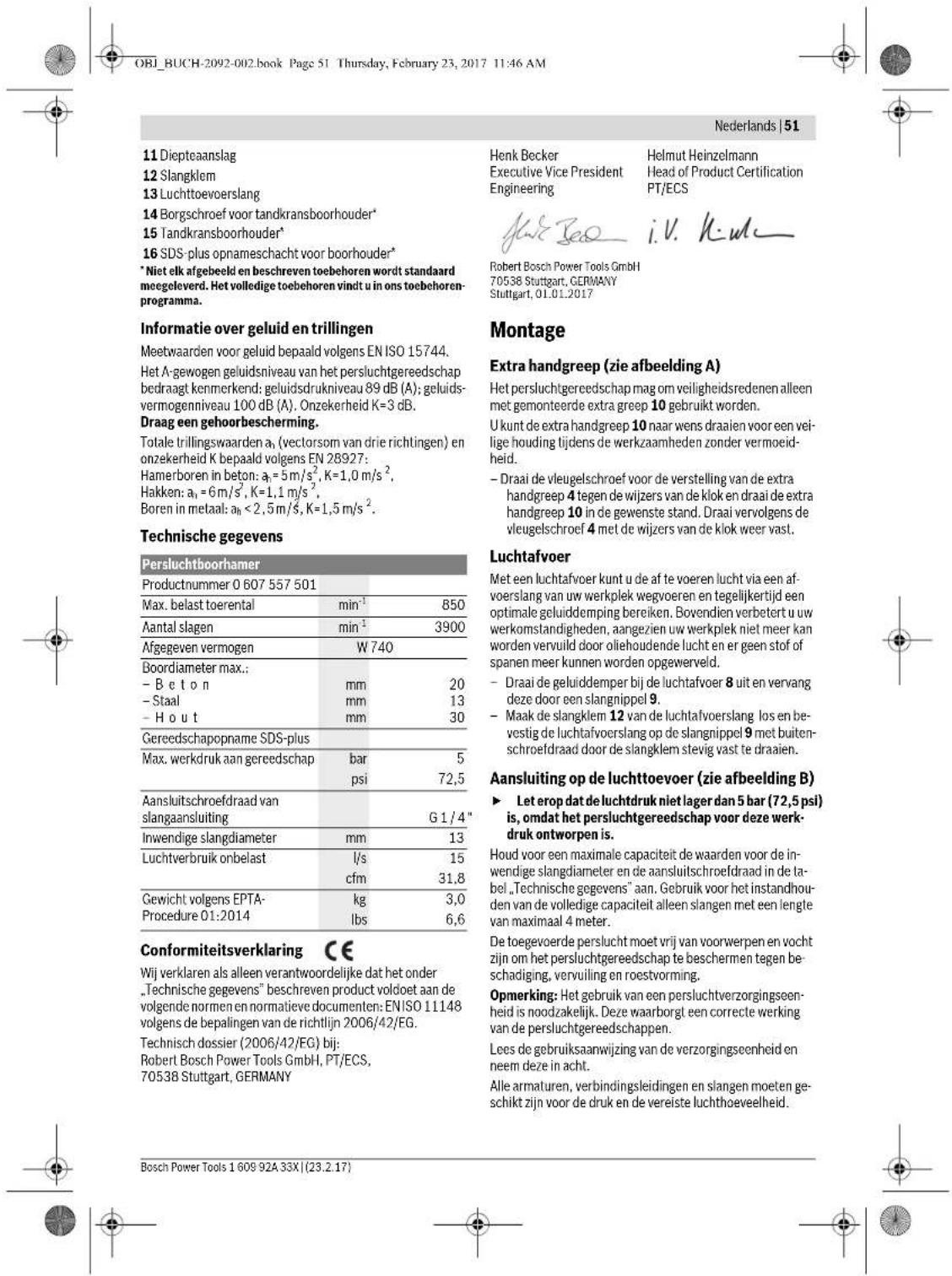

NPT Whitworth-schroefdraad National pipe thread Aansluitschroef- draad Symbool Betekenis OBJ_BUCH-2092-002.book Page 50 Thursday, February 23, 2017 11:46 AMNederlands | 51 Bosch Power Tools 1 609 92A 33X | (23.2.17) 11 Diepteaanslag 12 Slangklem 13 Luchttoevoerslang 14 Borgschroef voor tandkransboorhouder* 15 Tandkransboorhouder* 16 SDS-plus opnameschacht voor boorhouder*

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren- programma. Informatie over geluid en trillingen Meetwaarden voor geluid bepaald volgens EN ISO 15744. Het A-gewogen geluidsniveau van het persluchtgereedschap bedraagt kenmerkend: geluidsdrukniveau 89 dB (A); geluids- vermogenniveau 100 dB (A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 28927: Hamerboren in beton: a

Technische gegevens Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN ISO 11148 volgens de bepalingen van de richtlijn 2006/42/EG. Technisch dossier (2006/42/EG) bij: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montage Extra handgreep (zie afbeelding A) Het persluchtgereedschap mag om veiligheidsredenen alleen met gemonteerde extra greep 10 gebruikt worden. U kunt de extra handgreep 10 naar wens draaien voor een vei- lige houding tijdens de werkzaamheden zonder vermoeid- heid. – Draai de vleugelschroef voor de verstelling van de extra handgreep 4 tegen de wijzers van de klok en draai de extra handgreep 10 in de gewenste stand. Draai vervolgens de vleugelschroef 4 met de wijzers van de klok weer vast. Luchtafvoer Met een luchtafvoer kunt u de af te voeren lucht via een af- voerslang van uw werkplek wegvoeren en tegelijkertijd een optimale geluiddemping bereiken. Bovendien verbetert u uw werkomstandigheden, aangezien uw werkplek niet meer kan worden vervuild door oliehoudende lucht en er geen stof of spanen meer kunnen worden opgewerveld. – Draai de geluiddemper bij de luchtafvoer 8 uit en vervang deze door een slangnippel 9. –Maak de slangklem 12 van de luchtafvoerslang los en be- vestig de luchtafvoerslang op de slangnippel 9 met buiten- schroefdraad door de slangklem stevig vast te draaien. Aansluiting op de luchttoevoer (zie afbeelding B) Let erop dat de luchtdruk niet lager dan 5 bar (72,5 psi) is, omdat het persluchtgereedschap voor deze werk- druk ontworpen is. Houd voor een maximale capaciteit de waarden voor de in- wendige slangdiameter en de aansluitschroefdraad in de ta- bel „Technische gegevens” aan. Gebruik voor het instandhou- den van de volledige capaciteit alleen slangen met een lengte van maximaal 4 meter. De toegevoerde perslucht moet vrij van voorwerpen en vocht zijn om het persluchtgereedschap te beschermen tegen be- schadiging, vervuiling en roestvorming. Opmerking: Het gebruik van een persluchtverzorgingseen- heid is noodzakelijk. Deze waarborgt een correcte werking van de persluchtgereedschappen. Lees de gebruiksaanwijzing van de verzorgingseenheid en neem deze in acht. Alle armaturen, verbindingsleidingen en slangen moeten ge- schikt zijn voor de druk en de vereiste luchthoeveelheid. Persluchtboorhamer Productnummer 0 607 557 501 Max. belast toerental min

Gereedschapopname SDS-plus Max. werkdruk aan gereedschap bar psi

72,5 Aansluitschroefdraad van slangaansluiting G1/4" Inwendige slangdiameter mm 13 Luchtverbruik onbelast l/s cfm

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 51 Thursday, February 23, 2017 11:46 AM52 | Nederlands 1 609 92A 33X | (23.2.17) Bosch Power Tools Voorkom vernauwingen van de toevoerleidingen, bijvoor- beeld door afknellen, knikken of trekken. Controleer in geval van twijfel de druk bij de luchtingang met een manometer terwijl het persluchtgereedschap ingescha- keld is. Aansluiting van de persluchttoevoer op het persluchtge- reedschap –Schroef de slangnippel 9 in het aansluitstuk van de luchtin- gang 7. Ter voorkoming van beschadigingen aan inwendige ven- tieldelen van het persluchtgereedschap, dient u bij het in- en uitdraaien van de slangnippel 9 het uitstekende aan- sluitstuk van de luchtingang 7 met een steeksleutel (sleu- telwijdte 22 mm) tegen te houden. –Maak de slangklemmen 12 van de luchttoevoerslang 13 los en maak de luchttoevoerslang op de slangnippel 9 vast door de slangklem stevig vast te draaien. Opmerking: Bevestig de luchttoevoerslang altijd eerst aan het persluchtgereedschap en vervolgens aan de verzorgings- eenheid. Boorhouder en inzetgereedschap kiezen Voor hamer- en hakwerkzaamheden (hakken alleen met toe- behoren MV 200) heeft u SDS-plus inzetgereedschappen no- dig, die in de SDS-plus boorhouder worden geplaatst. Voor boorwerkzaamheden zonder slag in hout, metaal, kera- miek en kunststof en voor het in- en uitdraaien van schroeven worden inzetgereedschappen zonder SDS-plus (bijv. boren met cilindrische schacht) gebruikt. Voor deze inzetgereed- schappen heeft u een snelspanboorhouder of tandkransboor- houder nodig. Tandkransboorhouder vervangen Voor werkzaamheden met inzetgereedschap zonder SDS- plus (bijvoorbeeld boren met cilindrische schacht) moet u een geschikte boorhouder monteren (tandkrans- of snelspan- boorhouder, toebehoren). Tandkransboorhouder monteren (zie afbeelding C) – Schroef de SDS-plus opnameschacht 16 in een tandkrans- boorhouder 15. Borg de tandkransboorhouder 15 met de borgschroef 14. Let erop dat de borgschroef een linkse schroefdraad heeft. Tandkransboorhouder inzetten (zie afbeelding D) – Reinig het insteekeinde van de opnameschacht en smeer het licht met vet. – Zet de tandkransboorhouder met de opnameschacht draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld. – Controleer de vergrendeling door aan de tandkransboor- houder te trekken. Tandkransboorhouder verwijderen – Duw de vergrendelingshuls 3 naar achteren en verwijder de tandkransboorhouder 15. Inzetgereedschap wisselen De stofbeschermkap 2 voorkomt zoveel mogelijk het binnen- dringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschermkap 2 niet wordt beschadigd. Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen. SDS-plus inzetgereedschap inzetten (zie afbeelding E) Met de SDS-plus boorhouder kunt u het inzetgereedschap eenvoudig en gemakkelijk zonder hulpgereedschap wisselen. – Reinig de schacht van het inzetgereedschap en smeer het licht met vet. – Zet het inzetgereedschap draaiend in de gereedschapop- name tot het automatisch wordt vergrendeld. – Controleer de vergrendeling door aan het inzetgereed- schap te trekken. Het SDS-plus inzetgereedschap is systeemafhankelijk vrij be- weegbaar. Daardoor ontstaat bij onbelast lopen een rond- loopafwijking. Dit heeft geen effect op de nauwkeurigheid van het boorgat, omdat de boor zich bij het boren zelf centreert. SDS-plus inzetgereedschap verwijderen (zie afbeelding F) – Duw de vergrendelingshuls 3 naar achteren en verwijder het inzetgereedschap. Inzetgereedschappen zonder SDS-plus inzetten Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamer- boor- of hakwerkzaamheden beschadigd. – Zet een tandkransboorhouder 15 in (zie „Tandkransboor- houder vervangen”, pagina 52). – Open de tandkransboorhouder 15 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het ge- reedschap in. – Steek de boorhoudersleutel in de daarvoor bedoelde boor- gaten van de tandkransboorhouder 15 en span het inge- zetgereedschap gelijkmatig vast. Inzetgereedschappen zonder SDS-plus verwijderen – Draai de huls van de tandkransboorhouder 15 met behulp van de boorhoudersleutel tegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd. Gebruik Ingebruikneming Het persluchtgereedschap werkt optimaal bij een werkdruk van 5 bar (72,5 psi), gemeten aan de luchtinlaat bij ingescha- keld persluchtgereedschap. Functie instellen Met de slag-/draaistopschakelaar 5 kiest u de modus van het persluchtgereedschap. OBJ_BUCH-2092-002.book Page 52 Thursday, February 23, 2017 11:46 AMNederlands | 53 Bosch Power Tools 1 609 92A 33X | (23.2.17) Opmerking: Wijzig de modus alleen bij uitgeschakeld pers- luchtgereedschap! Anders kan het persluchtgereedschap be- schadigd raken. – Draai de slagstop-/draaistopschakelaar 5 in de gewenste stand. In- en uitschakelen Om energie te sparen, schakelt u het persluchtgereedschap alleen in als u het gebruikt. – Als u het persluchtgereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 6 naar voren en houdt u deze tijdens de werkzaamheden ingedrukt. – Als u het persluchtgereedschap wilt uitschakelen laat u de aan/uit-schakelaar 6 los. Tips voor de werkzaamheden Plotseling optredende belastingen leiden tot een scherpe da- ling van het toerental of stilstand, maar schaden de motor niet. Diepteaanslag instellen (zie afbeelding G) Met de diepteaanslag 11 kan de gewenste boordiepte X wor- den vastgelegd. –Los de vleugelschroef 4 aan de extra greep 10. – Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaan- slag overeenkomt met de gewenste boordiepte X. – Draai de vleugelschroef weer vast. Onderhoud en service Onderhoud en reiniging Laat onderhouds- en reparatiewerkzaamheden alleen uitvoeren door gekwalificeerd, vakbekwaam perso- neel. Daarmee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft. Een erkende Bosch-klantenservice voert deze werkzaamhe- den snel en vakkundig uit. Regelmatige reiniging – Reinig regelmatig de zeef bij de luchtingang van het pers- luchtgereedschap. Schroef daarvoor de slangnippel 9 los en verwijder stof- en vuildeeltje uit de zeef. Schroef vervol- gens de slangnippel weer vast. – Water- en vuildeeltjes in de perslucht veroorzaken roest- vorming en leiden tot slijtage van lamellen, ventielen, enz. Om dit te voorkomen, laat u enkele druppels motorolie in de luchtingang 7 lopen. Sluit vervolgens het persluchtge- reedschap weer aan op de luchttoevoer (zie „Aansluiting op de luchttoevoer”, pagina 51) en laat het 5 – 10 seconden lopen terwijl u de uitlopende olie met een doek dept. Voer deze handeling altijd uit als het pers- luchtgereedschap gedurende lange tijd niet wordt ge- bruikt. Regelmatig onderhoud – Reinig de transmissie met een mild oplosmiddel na de eer- ste 150 bedrijfsuren. Neem de aanwijzingen van de fabri- kant van het oplosmiddel voor het gebruik en de afvoer in acht. Smeer de transmissie aansluitend met speciaal transmissievet van Bosch. Herhaal de reiniging telkens na 300 bedrijfsuren vanaf de eerste reiniging. Speciaal transmissievet (225 ml) Productnummer 3 605 430 009 – De motorlamellen moeten regelmatig door een vakman worden gecontroleerd en indien nodig worden vervangen. Smering van persluchtgereedschappen die niet bij de CLEAN-serie behoren Bij alle Bosch-persluchtgereedschappen die niet behoren tot de CLEAN-serie (een bijzonder type persluchtmotor dat met olievrije perslucht werkt), dient de doorstromende perslucht voortdurend te worden vermengd met een olienevel. De daar- voor noodzakelijke persluchtolienevelaar bevindt zich in de persluchtverzorgingseenheid, die in de leiding voor het pers- luchtgereedschap is opgenomen (meer informatie daarover is verkrijgbaar bij de fabrikant van de compressor). Gebruik voor het rechtstreeks smeren van het persluchtge- reedschap of voor bijmenging in de verzorgingseenheid mo- torolie SAE 10 of SAE 20. Toebehoren Meer informatie over het volledige programma met kwaliteits- toebehoren vindt u op www.bosch-pt.com, of vraag uw vak- handel om advies. Klantenservice en gebruiksadviezen Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het persluchtgereedschap. Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com Positie voor boorwerkzaamhe- den zonder slag in hout, metaal, keramiek en kunststof en voor het in- en losdraaien van schroeven Positie voor hakwerkzaamheden
