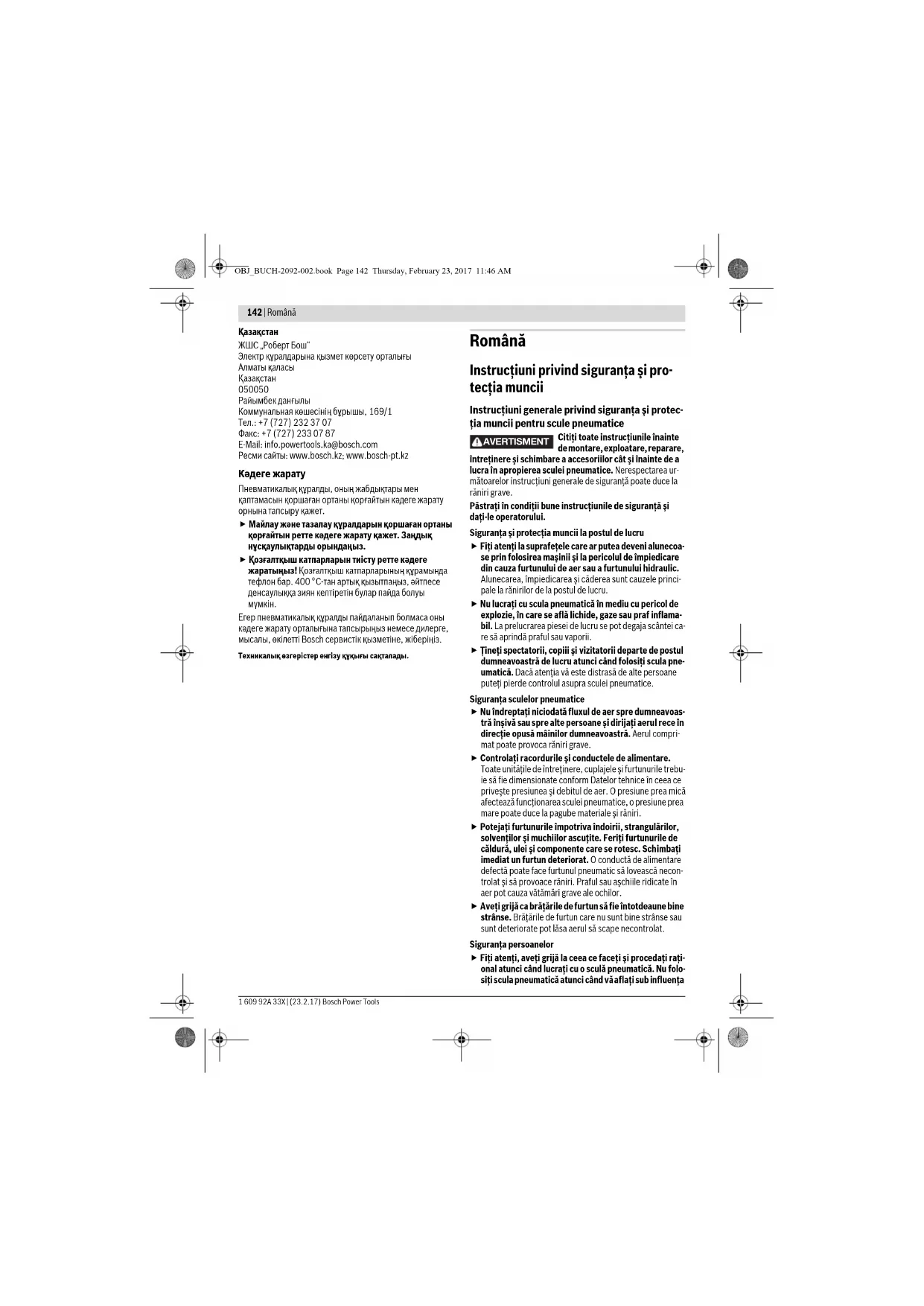

Егер пневматикалық құралды пайдаланып болмаса оны кәдеге жарату орталығына тапсырыңыз немесе дилерге, мысалы, өкілетті Bosch сервистік қызметіне, жіберіңіз. Техникалық өзгерістер енгізу құқығы сақталады. Română Instrucţiuni privind siguranţa şi pro- tecţia muncii Instrucţiuni generale privind siguranţa şi protec- ţia muncii pentru scule pneumatice Citiţi toate instrucţiunile înainte de montare, exploatare, reparare, întreţinere şi schimbare a accesoriilor cât şi înainte de a lucra în apropierea sculei pneumatice. Nerespectarea ur- mătoarelor instrucţiuni generale de siguranţă poate duce la răniri grave. Păstraţi în condiţii bune instrucţiunile de siguranţă şi daţi-le operatorului. Siguranţa şi protecţia muncii la postul de lucru Fiţi atenţi la suprafeţele care ar putea deveni alunecoa- se prin folosirea maşinii şi la pericolul de împiedicare din cauza furtunului de aer sau a furtunului hidraulic. Alunecarea, împiedicarea şi căderea sunt cauzele princi- pale la rănirilor de la postul de lucru. Nu lucraţi cu scula pneumatică în mediu cu pericol de explozie, în care se află lichide, gaze sau praf inflama- bil. La prelucrarea piesei de lucru se pot degaja scântei ca- re să aprindă praful sau vaporii. Ţineţi spectatorii, copiii şi vizitatorii departe de postul dumneavoastră de lucru atunci când folosiţi scula pne- umatică. Dacă atenţia vă este distrasă de alte persoane puteţi pierde controlul asupra sculei pneumatice. Siguranţa sculelor pneumatice Nu îndreptaţi niciodată fluxul de aer spre dumneavoas- tră înşivă sau spre alte persoane şi dirijaţi aerul rece în direcţie opusă mâinilor dumneavoastră. Aerul compri- mat poate provoca răniri grave. Controlaţi racordurile şi conductele de alimentare. Toate unităţile de întreţinere, cuplajele şi furtunurile trebu- ie să fie dimensionate conform Datelor tehnice în ceea ce priveşte presiunea şi debitul de aer. O presiune prea mică afectează funcţionarea sculei pneumatice, o presiune prea mare poate duce la pagube materiale şi răniri. Potejaţi furtunurile împotriva îndoirii, strangulărilor, solvenţilor şi muchiilor ascuţite. Feriţi furtunurile de căldură, ulei şi componente care se rotesc. Schimbaţi imediat un furtun deteriorat. O conductă de alimentare defectă poate face furtunul pneumatic să lovească necon- trolat şi să provoace răniri. Praful sau aşchiile ridicate în aer pot cauza vătămări grave ale ochilor. Aveţi grijă ca brăţările de furtun să fie întotdeaune bine strânse. Brăţările de furtun care nu sunt bine strânse sau sunt deteriorate pot lăsa aerul să scape necontrolat. Siguranţa persoanelor Fiţi atenţi, aveţi grijă la ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă pneumatică. Nu folo- siţi scula pneumatică atunci când vă aflaţi sub influenţa AVERTISMENT OBJ_BUCH-2092-002.book Page 142 Thursday, February 23, 2017 11:46 AMRomână | 143 Bosch Power Tools 1 609 92A 33X | (23.2.17) drogurilor, alcoolului sau a medicamentelor. Un mo- ment de neatenţie în timpul folosirii sculei pneumatice poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de potecţie. Folosirea echipamentului perso- nal de protecţie ca mască de protecţie a respiraţiei, încăl- ţăminte de siguranţă, antiderapantă, cască de protecţie sau protecţie auditivă conform indicaţiilor angajatorului dumneavoastră sau conform cerinţelor normelor de secu- ritate şi protecţie a muncii, reduce riscul vătămărilor cor- porale. Evitaţi o punere în funcţiune accidentală. Asiguraţi-vă că scula pneumatică este oprită înainte de a o racorda la instalaţia de alimentare cu aer, de a o prinde sau de a o transporta. Dacă, în timpul transportului sculei pneuma- tice, ţineţi degetul pe întrerupătorul pornit/oprit sau dacă racordaţi scula pneumatică deja pornită la instalaţia de ali- mentare cu aer, se pot produce accidente. Îndepăraţi cheile de reglare înainte de a porni scula pneumatică. O cheie de reglare aflată într-o componentă a sculei pneumatice care se roteşte, poate provoca răniri. Nu vă supraevaluaţi. Adoptaţi o poziţie stabilă şi păs- traţi-vă echilibrul în orice moment. O poziţie stabilă şi o postură corporală adecvată vă vor permite să controlaţi mai bine scula pneumatică în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi haine largi sau bijuterii. Ţineţi părul, îmbrăcămintea şi mănuşile departe de piesele aflate în mişcare. Îmbrăcămintea lar- gă, bijuteriile sau părul lung pot fi prinse în piesele aflate în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi pot fi utilizate corect. Utilizarea acestor echipamente reduce pericolele cauzate de praf. Nu inspiraţi direct aerul uzat. Evitaţi să vă intre aerul uzat în ochi. Aerul uzat eliminat de o sculă pneumatică poate conţine apă, ulei, particule de metal şi impurităţi din compresor. Acestea pot cauza vătămări ale sănătăţii. Manevrarea şi utilizarea atentă a sculelor pneumatice Folosiţi dispozitive de prindere sau o menghină pentru a fixa sau sprijini scula pneumatică. Dacă fixaţi piesa de lucru cu mâna sau dacă o apăsaţi cu corpul, nu veţi putea manevra în condiţii de siguranţă scula pneumatică. Nu suprasolicitaţi scula pneumatică. Folosiţi scula pne- umatică destinată lucrării dumneavoastră. Cu o sculă pneumatică potrivită lucraţi mai bine şi mai sigur în dome- niul de putere specificat. Nu folosiţ i o sculă pneumatică dacă are întrerupătorul pornit/oprit defect. O sculă pneumatică, care nu mai poa- te fi pornită sau oprită, este periculoasă şi trebuie repara- tă. Întrerupeţi alimentarea cu aer, înainte de a efectua re- glaje la scula pneumatică, de a schimba accesorii sau în caz de nefolosire mai îndelungată. Această măsură pre- ventivă împiedică pornirea involuntară a sculei pneumati- ce. Depozitaţi sculele pneumatice nefolosite la loc inacce- sibil copiilor. Nu permiteţi folosirea sculei pneumatice de persoane nefamiliarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele pneumatice sunt periculoase atunci când sunt folosite de persoane lipsite de experienţă. Întreţineţi-vă cu grijă scula pneumatică. Controlaţi da- că, componentele mobile ale sculei pneumatice funcţi- onează impecabil şi nu se blochează şi dacă nu sunt pie- se rupte sau deteriorate care să afecteze buna funcţio- nare a sculei pneumatice. Înainte de utilizare, reparaţi piesele defecte ale sculei pneumatice. Cauza multor ac- cidente o constituie sculele pneumatice întreţinute neco- respunător. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu muchii de tăiere bine ascuţite, se blochează mai rar şi sunt mai uşor de condus. Folosiţi scula pneumatică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi sea- ma în acest sens de activitatea ce urmează să o desfă- şuraţi. Astfel veţi reduce cât mai mult posibil degajarea pa- fului, vibraţiile şi zgomotele. Scula pneumatică ar trebui să fie montată, reglată sau utilizată numai de către operatori corespunzător califi- caţi şi instruiţi. Nu este permisă modificarea sculei pneumatice. Modi- ficările pot diminua eficienţa măsurilor de securitate şi mă- ri riscurile pentru operator Service Nu permiteţi repararea sculei dumneavoastră pneuma- tice decât de către personal de specialitate corespun- zător calificat şi numai cu piese de schimb originale. Astfel veţi avea garanţia că este menţinută siguranţa sculei pneumatice. Instrucţiuni de siguranţă pentru ciocane rotoper- cutoare pneumatice Controlaţi dacă plăcuţa indicatoare a tipului maşinii es- te lizibilă. Dacă este necesar procuraţi-vă o plăcuţă de schimb de la producător. În cazul ruperii piesei de lucru sau a unui accesoriu sau chiar a sculei pnumatice, componente ale acestora pot fi aruncate afară cu viteză mare. În timpul funcţionării cât şi în timpul lucrărilor de repa- raţii sau întreţinere şi la schimbarea accesoriilor sculei pneumatice trebuie să purtaţi întotdeauna un echipa- ment de protecţie a ochilor rezistent la şocuri. Gradul se protecţie ncesar ar trebui evaluat pentru fiecare uti- lizare în parte. Purtaţi cască de protecţie atunci când lucraţi deasupra capului. Astfel veţi evita eventualele răniri. Folosiţi scula pneumatică numai dacă dalta este asigu- rată şi nu poate cădea din aceasta. În caz contrar acceso- riul poate fi aruncat afară. OBJ_BUCH-2092-002.book Page 143 Thursday, February 23, 2017 11:46 AM144 | Română 1 609 92A 33X | (23.2.17) Bosch Power Tools Componentele uzate, deformate sau rupte al sistemu- lui de prindere accesorii trebuie schimbate. Astfel veţi evita rănirile. Fixaţi scula pneumatică pe suprafaţa de prelucrat îna- inte de a o porni. Operatorul şi personalul de întreţinere trebuie să fie capabili din punct de vedere fizic să manevreze dimen- siunile, greutatea şi puterea sculei pneumatice. Fiţi pregătiţi în caz de mişcări neaşteptate ale sculei pneumatice, car ar putea fi provocate de forţele de re- acţiune sau de ruperea accesoriului. Fixaţi bine scula pneumatică şi aduceţi-vă corpul şi braţele într-o poziţie în care să puteţi frâna aceste mişcări. Prin astfel de mă- suri preventive pot fi evitate vătămările corporale. Atenţie! În timpul unei funcţionării mai îndelungate a sculei pneumatice accesoriile se pot înfierbânta. Folo- siţi mănuşi de protecţie. Opriţi scula pneumatică în cazul unei întreruperi a ali- mentă rii cu aer sau în cazul scăderii presiunii de lucru. Veificaţi presiunea de lucru şi reporniţi scula puneumatică atunci când presiunea de lucru este din nou optimă. În timpul utilizării sculei pneumatice operatorul poate avea senzaţii neplăcute în mâinii, braţe, umeri, în zona gâtului sau în alte părţi ale corpului, atunci când efectu- ează diferite lucrări. Adoptaţi o postură comodă pentru lucrul cu această sculă pneumatică, aveţi grijă să aveţi stabilitate şi evi- taţi poziţiile nefavorabile sau acele poziţii în care vă es- te dificil să vă menţineţi echilibrul. Operatorul a trebui să-şi modifice postura coroporală în timpul lucrului de lungă durată, ceea ce îl poate ajuta să evite eventualele neplăceri cât şi oboseala. Dacă operatorul acuz ă simptome ca e exemplu indispo- ziţie prelungită, tulburări, palpitaţii, durere, furnică- turi, surditate, usturimi sau anchilozare, nu ar trebui să ignore aceste semne de avertizare. Operatorul trebuie să-şi informeze în acest sens angajatorul şi să consulte un medic corespunzător calificat. Nu folosiţi niciodată dalta ca unealtă manuală. Dălţile sunt tratate termic şi se pot rupe. Folosiţi numai dălţi ascuţite. Dacă accesoriul utilizat este tocit pot apărea vibraţii puternice şi se pot produce ruperi datorate oboselii. Nu răciţi niciodată cu apă accesoriile fierbinţi. Aceasta le-ar putea face casante şi provoca deteriorarea lor prema- tură. Nu folosiţi dalta ca pe o pârghie. În acest caz ea s-ar pu- tea rupe. Folosiţi detectoare adecvate pentru a depista conduc- tori şi conducte de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Atinge- rea conductorilor electrici poate duce la incendiu şi elec- trocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pa- gube materiale. Evitaţi contactul cu un conductor aflat sub tensiune. Scula pneumatică nu este izolată iar contactul cu un con- ductor aflat sub tensiune poate duce la electrocutare. Praful degajat la şmirgheluire, debitare, şlefuire, găurire şi în timpul unor activităţi similare poate avea efect canceri- gen, teratogen sau mutagen. Unele din substanţele conţinu- te de aceste pulberi sunt: – plumb în vopselele şi lacurile pe bază de plumb; – siliciu cristalin în cărămidă, ciment şi alte materiale de zi- dărie; – arsen şi cromat în lemnul tratat chimic. Riscul unei îmbolnăviri depinde de cât de des sunteţi ex- puşi acestor substanţe. Pentru a reduce pericolul, ar trebui să lucraţi numai în încăperi bine aerisite şi cu echipament de pro- tecţie corespunzător (de exemplu cu aparate de protecţie a respiraţiei special construite care să filtreze şi particulele de praf foarte mici). În timpul prelucrării piesei de lucru este posibil să se producă zgomot suplimentar care însă poate fi evitat prin adoptarea unor măsuri adecvate, ca de exemplu utilizarea materialelor de izolaţie atunci când se aude un ţârâit la piesa de lucru. Folosiţi scula pneumatică astfel încât să se producă cât mai puţin praf, de exemplu umezind materialul de pre- lucrat. Dacă scula pneumatică este prevăzută cu un amortizor de zgomot, trebuie întotdeauna să ne asigurăm că aces- ta este prezent şi în bună stare în timpul funcţionării sculei pneumatice. Vibraţiile pot deteriora nervii şi provoca tulburări ale circula ţiei sanguine în mâini şi braţe. Folosiţi mănuşi strânse pe mână. Mânerele sculelor pne- umatice se răcesc sub efectul fluxului de aer comprimat. Mâinile calde sunt mai insensibile la vibraţii. Mănuşile largi pot fi prinse în componentele care se rotesc. În cazul în care constataţi că pielea de pe degete sau mâini vă amorţeşte, dacă simţiţi furnicături, dacă vă doare sau se decolorează devenind albă, opriţi lucrul cu scula pneumatică, înştiinţaţi-vă angajatorul şi consul- taţi un medic. Nu ţineţi strâns accesoriul în timpul lucrului. Prindeţi scula pneumatică nu prea strâns dar sigur, lu- ând în considerare forţele de reacţiune necesare ale mâinii. Vibraţiile pot creşte în funcţie de cât de strâns ţi- neţi scula pneumatică. În cazul utilizării de cuplaje rotative universale (cuplaje cu gheare), trebuie să se întrebuinţeze ştifturi de blo- care. Pentru protecţ ie împtriva desprinderii furtunului de scula pneumatică sau a desprinderii furtunurilor u- nele de altele, folosiţi cabluri de siguranţă whipcheck pentru furtun. Nu transportaţi în niciun caz scula pneumatică ţinând-o de furtun. Opriţi imediat scula pneumatică, în cazul în care acce- soriul se blochează. Fiţi pregătiţi în caz de recul provo- cat de momentele reactive puternice. Accesoriul se blo- AVERTISMENT OBJ_BUCH-2092-002.book Page 144 Thursday, February 23, 2017 11:46 AMRomână | 145 Bosch Power Tools 1 609 92A 33X | (23.2.17) chează dacă: – scula pneumatică este suprasolicitată, – accesoriul este înclinat greşit în piesa de lucru sau – străpunge cu vârful materialul de prelucrat. Folosiţi mijloace auxiliare pentru a contracara momen- tele reactive, ca de exemplu un dispozitiv de sprijinire. Dacă aceasta nu este posibil, folosiţi un mâner supli- mentar. Nu ţineţi niciodată mâna în apropierea accesoriilor ca- re se rotesc. Vă puteţi răni. Nu lăsaţi burghiul să zăngăne pe piesa de lucru. Aceasta ar putea duce la creşterea considerabilă a vibraţiilor. Simboluri Următoarele simboluri pot fi importante pentru utilizarea scu- lei dumneavoastră pneumatice. Vă rugăm să reţineţi aceste simboluri şi semnificaţia lor. Interpretarea corectă a simbolu- rilor vă ajută să folosiţi mai bine şi mai sigur scula pneumatică. Descrierea produsului şi a performan- ţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea sculei pne- umatice şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula pneumatică este destinată găuririi cu percuţie în beton, cărămidă şi piatră cât şi pentru lucrări uşoare de dăltuire. Este de asemenea adecvată pentru găurirea fără percuţie în lemn, metal, ceramică şi material plastic. Ciocanul rotopercutor este adecvat pentru utilizare în spaţii ude şi umede cât şi pe şantiere în aer liber. Elemente componente Numerotarea componentelor ilustrate se referă la redarea sculei pneumatice de la pagina grafică. 1 Sistem de prindere accesorii 2 Capac de protecţie împotriva prafului 3 Dispozitiv de blocare 4 Şurub-fluture pentru reglarea mânerului suplimentar 5 Comutator stop percuţie/stop rotaţie 6 Întrerupător pornit/oprit 7 Ştuţ de racordare pentru admisia aerului 8 Ieşire aer cu amortizor de zgomot 9 Niplu furtun 10 Mâner suplimentar 11 Limitator de reglare a adâncimii 12 Brăţară de furtun 13 Furtun de alimentare cu aer 14 Şurub de siguranţă pentru mandrina cu coroană dinţată* Simbol Semnificaţie Citiţi şi respectaţi toate instrucţiu- nile înainte de montaj, exploatare, reparaţii, întreţinere şi schimbarea accesoriilor cât şi înainte de a lucra în apropierea sculei pneumatice. În cazul nerespectării instrucţiunilor şi indicaţiilor de siguranţă şi protecţia muncii s-ar putea ajunge la răniri gra- ve. Purtaţi aparat de protecţie auditi- vă. Zgomotul poate provoca pierde- rea auzului. Purtaţi ochelari de protecţie. Wwaţi Putere Nm newtonmetri Unitate de energie (moment de torsiune)

minute secunde Interval de timp, durată rot./min rotaţii sau mişcări pe minut Turaţie la mersul în gol bar psi bari pfunzi pe ţol pătrat Presiunea aerului l/s cfm litri pe secundă picioare cub feet/minut Consum de aer dB decibeli Unitate de măsură pentru puterea sonoră relativă

mandrină cu schimbare rapidă Sistem de prindere accesorii simbol pentru locaş hexagonal

NPT filet Whitworth National pipe thread Filet racord Simbol Semnificaţie OBJ_BUCH-2092-002.book Page 145 Thursday, February 23, 2017 11:46 AM146 | Română 1 609 92A 33X | (23.2.17) Bosch Power Tools 15 Mandrină cu coroană dinţată* 16 Tijă de prindere SDS-plus pentru mandrină* *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. Informaţie privind zgomotul/vibraţiile Valorile măsurate pentru zgomot, determinate conform EN ISO 15744. Nivelul de zgomot evaluat A al sculei pneumatice este în mod normal de: nivel presiune sonoră 89 dB(A); nivel putere sono- ră 100 dB(A). Incertitudine K=3 dB. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 28927: Găurire cu percuţie în beton: a

Date tehnice Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ corespunde următoarelor standarde sau documente normative: EN ISO 11148 conform prevederilor Directivei 2006/42/CE. Documentaţie tehnică (2006/42/CE) la: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montare Mâner suplimentar (vezi figura A) Din considerente privind siguranţa, scula pneumatica poate fi folosită numai cu mânerul suplimentar 10 montat. Puteţi întoarce mânerul suplimentar 10 cum vreţi, pentru a ajunge într-o poziţie de lucru sigură şi comodă. – Rotiţi şurubul fluture de reglare a mânerului suplimentar 4 în sens contrar mişcării acelor de ceasornic şi întoarceţi mânerul suplimentar 10 în poziţia dorită. Apoi strângeţi din nou la loc şurubul-fluture 4 rotindu-l în sensul mişcării acelor de ceasornic. Evacuarea aerului uzat Cu un ghidaj de evacuare a aerului uzat puteţi îndepărta aerul uzat de la locul dumneavoastră de muncă, printr-un furtun de evacuare a aerului uzat obţinând totodată şi o amortizare op- timă a zgomotului. În plus vă îmbunătăţiţi condiţiile de lucru, deoarece locul dumneavoastră de muncă nu va mai fi poluat cu aer care conţine ulei sau praful şi şpanul nu vor mai fi antre- nate de curentul de aer. – Deşurubaţi amortizorul de zgomot din ieşirea aerului 8 şi înlocuiţi-l cu un niplu de furtun 9. – Slăbiţi brăţara 12 a furtunului de evacuare a aerului uzat şi fixaţi furtunul de evacuare a aerului uzat pe niplul de furtun 9, strângând bine brăţara de furtun. Racordarea la instalaţia de alimentare cu aer (vezi figura B) Aveţi grijă ca presiunea aerului să nu fie mai mică de 5bari (72,5psi), deoarece scula pneumatică este pro- iectată pentru această presiune de operare. Pentru atingerea unor performanţe de lucru maxime, trebuie respectate valorile referitoare la lărgimea interioară a furtunu- lui şi la filetul de racordare menţionate în tabelul „Date tehni- ce“. Pentru menţinerea puterii nominale se vor folosi numai furtunuri până la o lungime de maximum 4 m. Aerul comprimat nu trebuie să conţină corpuri străine şi să nu fie umed pentru a proteja scula pneumatică împotriva deteri- orărilor, murdăririi şi formării de rugină. Indicaţie: Este necesară utilizarea unei unităţi de întreţinere pentru aer comprimat. Aceasta asigură funcţionarea impeca- bilă a sculelor pneumatice. Respectaţi instrucţiunile de folosire ale unităţii de întreţinere. Toate armăturile, conductele de legătură şi furtunurile trebuie să fie calibrate corespunzător presiunii şi debitului de aer ne- cesar. Evitaţi strangulările conductelor de alimentare, de exemplu prin strivire, îndoire sau smulgere! În caz de dubiu, cu scula pneumatică pornită, verificaţi cu un manometru presiunea la admisia aerului. Ciocan rotopercutor pneumatic Număr de identificare 0 607 557 501 Turaţie maximă în sarcină rot./min 850 Număr percuţii min

Putere debitată W 740 Diametru maxim de găurire: –beton –oţel –lemn

Sistem de prindere accesorii SDS-plus Presiune de lucru maximă la sculă bari psi

72,5 Racord filetat furtun G1/4" Lărgime interioară furtun mm 13 Consum aer la mersul în gol l/s cfm

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 146 Thursday, February 23, 2017 11:46 AMRomână | 147 Bosch Power Tools 1 609 92A 33X | (23.2.17) Racordarea sculei pneumatice la instalaţia de alimentare cu aer – Introduceţi prin înşurubare niplul de furtun 9 în ştuţul de racordare al admisiei aerului 7. Pentru a evita deteriorarea componentelor de supape din interiorul sculelor pneumatice, în momentul înşurubării şi deşurubării niplului de furtun 9 ar trebui să sprijiniţi ştuţul de racordare al admisiei aerului 7 ieşit în afară cu o cheie fi- xă (deschidere cheie 22 mm). – Slăbiţi strânsoarea brăţărilor de furtun 12 ale furtunului de alimentare cu aer 13 şi fixaţi-l pe acesta din urmă pe niplul de furtun 9, strângând bine brăţara de furtun. Indicaţie: Fixaţi furtunul de alimentare cu aer întotdeauna mai întâi la scula pneumatică şi numai după aceea la unitatea de întreţinere. Alegerea mandrinei şi a accesoriilor Pentru găurire cu percuţie şi dăltuire (dăltuire numai cu acce- soriul special MV 200) vă sunt necesare accesorii cu sisterm de prindere SDS-plus, care se se introduc în mandrina SDS-plus. Pentru găurirea fără percuţie în lemn, metal, ceramică sau material plastic cât şi pentru înşurubare se folosesc accesorii fără sistem de prindere SDS-plus (de exemplu burghie cu tijă cilindrică). Pentru aceste accesorii aveţi nevoie de o mandri- nă rapidă respectiv de o mandrină cu coroană dinţată. Schimbarea mandrinei cu coroană dinţată Pentru a putea lucra cu accesorii fără sistem de prindere SDS- plus (de exemplu burghie cu tijă cilindrică), trebuie să montaţi o mandrină corespunzătoare (mandrină cu coroană dinţată sau mandrină rapidă, accesorii). Montarea mandrinei cu coroană dinţată (vezi figura C) – Înşurubaţi tija de prindere SDS-plus 16 într-o mandrină cu coroană dinţată 15. Asiguraţi mandrina cu coroană dinţată 15 cu un şurub de siguranţă 14. Aveţi în vedere faptul că şurubul de siguranţă are filet spre stânga. Introducerea mandrinei cu coroană dinţată (vezi figura D) – Curăţaţi capătul de introducere al tijei de prindere şi gre- saţi-l uşor. – Introduceţi mandrina cu coroană dinţată prin rotirea tijei în sistemul de prindere până când se blochează automat. – Verificaţi blocajul trăgând de mandrina cu coroană dinţată. Extragerea mandrinei cu coroană dinţată – Împingeţi spre spate manşonul de blocare 3 şi demontaţi mandrina cu coroană dinţată 15. Schimbarea accesoriilor Capacul de protecţie împotriva prafului 2 împiedică în mare măsură pătrunderea prafului de găurire în sistemul de prinde- re a accesoriilor, în timpul funcţionării maşinii. Atunci când introduceţi accesoriul aveţi grijă să nu deterioraţi capacul de protecţie împotriva prafului 2. Un capac de protecţie împotriva prafului deteriorat tre- buie înlocuit imediat. Se recomandă ca această opera- ţie să fie executată la un centru de service post-vân- zări. Montarea accesoriilor cu sistem de prindere SDS-plus (vezi figura E) Cu mandrina SDS-plus puteţi schimba accesoriul, simplu şi comod, fără a utiliza unelte suplimentare. – Curăţaţi regulat capătul de introducere al accesoriului şi gresaţi-l uşor. – Introduceţi accesoriul prin rotire în sistemul de prindere a accesoriilor până când se blochează automat. – Verificaţi blocajul trăgând de accesoriu. Accesoriul cu sistem de prindere SDS-plus este proiectat a fi mobil. Din această cauză, la mersul în gol el se roteşte excen- tric. Acest fapt nu afectează în niciun fel precizia de găurire, deoarece burghiul se autocentrează în timpul găuririi. Demontarea accesoriului cu sistem de prindere SDS-plus (vezi figura F) – Împingeţi spre spate manşonul de blocare 3 şi extrageţi ac- cesoriul. Montarea accesoriilor fără sistem de prindere SDS-plus Indicaţie: Nu folosiţi accesorii fără sistem de prindere SDS- plus pentru găurirea cu percuţie sau pentru dăltuire! Acceso- riile fără sistem de prindere SDS-plus şi mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuţie şi la dăltuire. – Introduceţi o mandrină cu coroană dinţată 15 (vezi „Schimbarea mandrinei cu coroană dinţată“, pagina 147). – Deschideţi prin rotire mandrina cu coroană dinţată 15 ast- fel încât să poată fi introdus accesoriul. Introduceţi acceso- riul. – Introduceţi cheia de mandrine în orificiile corespunzătoare ale mandrinei co coroană dinţată 15 şi fixaţi accesoriul prin strângere uniformă. Extragerea accesoriilor fără sistem de prindere SDS-plus – Rotiţi manşonul mandrinei cu coroană dinţată 15 în sens contrar mişcării acelor de ceasornic cu ajutorul cheii de mandrine, până când accesoriul poate fi scos. Funcţionare Punere în funcţiune Scula pneumatică lucrează optim la o presiune de lucru de 5 bari (72,5 psi), măsurată la admisia aerului, cu scula pneu- matică pornită. Reglarea modului de funcţionare Selectaţi modul de funcţionare al sculei pneumatice cu ajuto- rul comutatorului stop percuţie/stop rotaţie 5. Indicaţie: Schimbaţi modul de funcţionare numai atunci când scula pneumatică este oprită! Altfel scula pneumatică se poa- te defecta. – Rotiţi comutatorul stop percuţie/stop rotaţie 5 aducându-l în poziţia dorită. OBJ_BUCH-2092-002.book Page 147 Thursday, February 23, 2017 11:46 AM148 | Română 1 609 92A 33X | (23.2.17) Bosch Power Tools Conectare/deconectare Pentru a economisi energie, porniţi scula pneumatică numai atunci când o folosiţi. –Pentru pornirea sculei pneumatice apăsaţi întrerupătorul pornit/oprit 6 şi ţineţi-l apăsat în timpul procesului de lu- cru. –Pentru oprirea sculei pneumatice eliberaţi întrerupătorul pornit/oprit 6. Instrucţiuni de lucru Solicitările bruşte au drept efect o scădere puternică a turaţiei sau oprirea sculei pneumatice, dar nu afectează motorul. Ajustarea limitatorului de reglare a adâncimii (vezi figura G) Cu limitatorul de adâncime 11 poate fi reglată adâncimea de găurire X dorită. – Slăbiţi şurubul-fluture 4 de pe mânerul suplimentar 10. – Trageţi afară limitatorul de adâncime într-atât încât distan- ţa dintre vârful burghiului şi vârful limitatorului de adânci- me să fie egală cu adâncimea de găurire X dorită. – Strângeţi din nou bine şurubul-fluture. Întreţinere şi service Întreţinere şi curăţare Nu permiteţi efectuarea lucrărilor de întreţinere şi re- paraţii decât de către personal de specialitate cores- punzător calificat. Astfel veţi avea garanţia menţinerii si- guranţei în exploatare a sculei pneumatice. Un centru de service şi asistenţă post-vânzări autorizat Bosch poate executa aceste lucrări rapid şi fiabil. Curăţare regulată – Curăţaţi regulat sita de la admisia aerului. Deşurubaţi în acest scop niplul de furtun 9 şi îndepărtaţi particulele de praf şi murdărie de pe sită. Înşurubaţi apoi din nou strâns niplul de furtun. – Particulele de apă şi murdărie din aerul comprimat provoa- că formarea ruginii şi duc la uzura lamelelor, supapelor etc. Pentru a evita acest fenomen, ar trebui să turnaţi în orificiul de admisie a aerului 7 câteva picături de ulei de motor. Ra- cordaţi din nou scula pneumatică la instalaţia de alimenta- re cu aer (vezi „Racordarea la instalaţia de alimentare cu aer“, pagina 146) şi lăsaţi-o să funcţioneze 5–10 s, timp în care veţi absorbi uleiul scurs cu o lavetă. În cazurile în care nu aveţi nevoie de scula pneumatică perioade mai îndelungate de timp, ar trebui să executaţi întotdeauna această procedură. Întreţinere periodică – După primele 150 de ore de funcţionare curăţaţi angrena- jul cu un solvent slab. Respectaţi în acest sens instrucţiuni- le de folosire şi eliminare ale producătorului solventului re- spectiv. Apoi gresaţi angrenajul cu vaselină specială pen- tru angrenaje Bosch. Repetaţi procedura de curăţare la 300 de ore de funcţionare după prima curăţare. Vaselină specială pentru angrenaje (225 ml) Număr de identificare 3 605 430 009 – Lamelele rotorului trebuie verificate prin rotaţie, iar dacă este cazul, înlocuite de către personal de specialitate. Lubrifierea la sculele pneumatice care nu fac parte din se- ria CLEAN La toate sculele pneumatice care nu aparţin seriei CLEAN (un tip special de motor pneumatic care funcţionează cu aer com- primat fără adaos de ulei), este necesară pulverizarea conti- nuă de ulei în aerul comprimat care alimentează scula pneu- matică. Dispozitivul de gresare a aerului comprimat necesar în acest scop se află montat la unitatea de service pentru aerul comprimat preconectată sculei pneumatice (detalii suplimen- tare găsiţi la producătorul compresorului dumneavoastră). Pentru gresarea directă a sculei pneumatice sau pentru reali- zarea amestecului din unitatea de service ar trebui să folosiţi ulei de motor SAE 10 sau SAE 20. Accesorii Vă puteţi informa cu privire la programul complet de acesorii pe internet, accesând www.bosch-pt.com sau la distribuito- rul dumneavoastră autorizat. Asistenţă clienţi şi consultanţă privind utilizarea În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare format din 10 ci- fre de pe plăcuţa indicatoare a tiupului sculei pneumatice. Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. Poziţie pentru găurire fără percu- ţie în lemn, metal, ceramică şi ma- terial plastic cât şi pentru înşuru- bare Poziţie pentru dăltuire

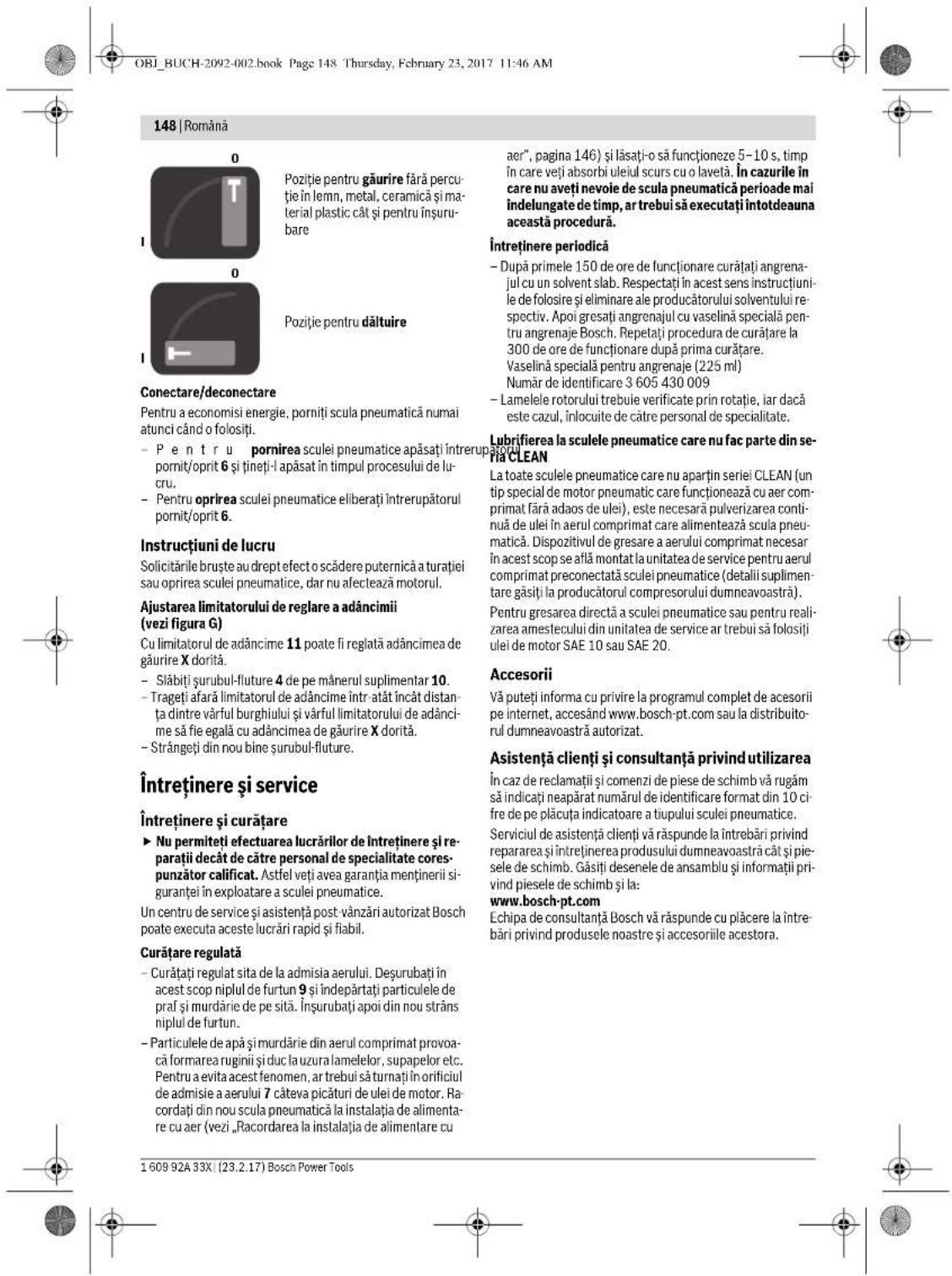

OBJ_BUCH-2092-002.book Page 148 Thursday, February 23, 2017 11:46 AMБългарски | 149 Bosch Power Tools 1 609 92A 33X | (23.2.17) România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30 –34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Scula pneumatică, accesoriile şi ambalajul trebuie direcţiona- tre către o staţie de reciclare ecologică. Eliminaţi ecologic lubrifianţii şi detergenţii. Respectaţi prevederile legale. Eliminaţi în mod corespunzător lamelele rotorului! La- mele rotorului conţin teflon. Nu le încălziţi la peste 400 °C, deoarece în caz contrar se pot degaja vapori dăunători să- nătăţii. Dacă scula dumneavoastră pneumatică nu mai este în stare de funcţionare, vă rugăm să o direcţionaţi către o staţie de reci- clare sau să o predaţi unei unităţi de distribuţie, de ex. unui centru de service şi asistenţă post-vânzări autorizat Bosch. Sub rezerva modificărilor.
