KÄYTTÖOHJE DBH 740 R BOSCH

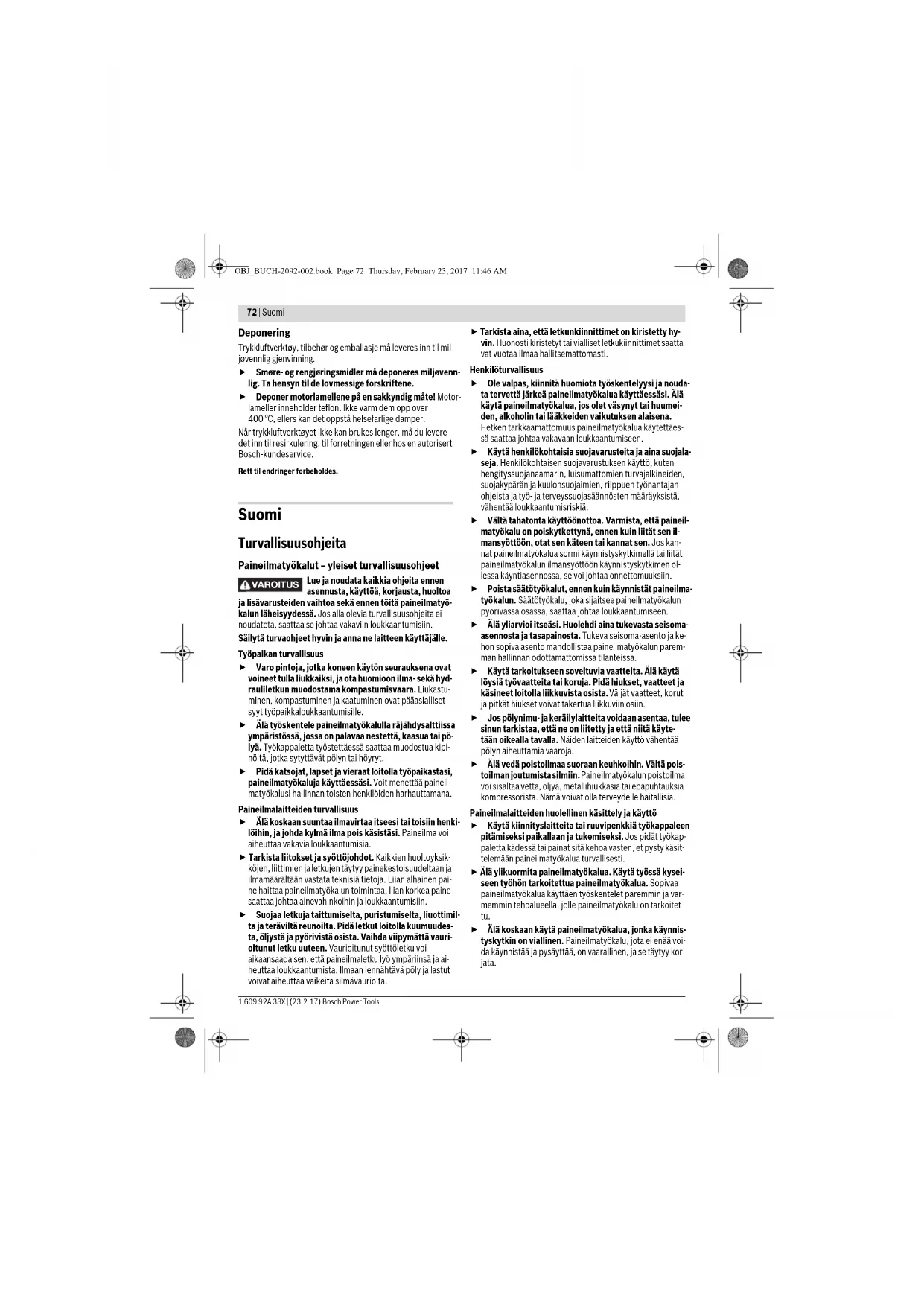

OBJ_BUCH-2092-002.book Page 71 Thursday, February 23, 2017 11:46 AM72 | Suomi 1 609 92A 33X | (23.2.17) Bosch Power Tools Deponering Trykkluftverktøy, tilbehør og emballasje må leveres inn til mil- jøvennlig gjenvinning. Smøre- og rengjøringsmidler må deponeres miljøvenn- lig. Ta hensyn til de lovmessige forskriftene. Deponer motorlamellene på en sakkyndig måte! Motor- lameller inneholder teflon. Ikke varm dem opp over 400 °C, ellers kan det oppstå helsefarlige damper. Når trykkluftverktøyet ikke kan brukes lenger, må du levere det inn til resirkulering, til forretningen eller hos en autorisert Bosch-kundeservice. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Paineilmatyökalut – yleiset turvallisuusohjeet Lue ja noudata kaikkia ohjeita ennen asennusta, käyttöä, korjausta, huoltoa ja lisävarusteiden vaihtoa sekä ennen töitä paineilmatyö- kalun läheisyydessä. Jos alla olevia turvallisuusohjeita ei noudateta, saattaa se johtaa vakaviin loukkaantumisiin. Säilytä turvaohjeet hyvin ja anna ne laitteen käyttäjälle. Työpaikan turvallisuus Varo pintoja, jotka koneen käytön seurauksena ovat voineet tulla liukkaiksi, ja ota huomioon ilma- sekä hyd- rauliletkun muodostama kompastumisvaara. Liukastu- minen, kompastuminen ja kaatuminen ovat pääasialliset syyt työpaikkaloukkaantumisille. Älä työskentele paineilmatyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Työkappaletta työstettäessä saattaa muodostua kipi- nöitä, jotka sytyttävät pölyn tai höyryt. Pidä katsojat, lapset ja vieraat loitolla työpaikastasi, paineilmatyökaluja käyttäessäsi. Voit menettää paineil- matyökalusi hallinnan toisten henkilöiden harhauttamana. Paineilmalaitteiden turvallisuus Älä koskaan suuntaa ilmavirtaa itseesi tai toisiin henki- löihin, ja johda kylmä ilma pois käsistäsi. Paineilma voi aiheuttaa vakavia loukkaantumisia. Tarkista liitokset ja syöttöjohdot. Kaikkien huoltoyksik- köjen, liittimien ja letkujen täytyy painekestoisuudeltaan ja ilmamäärältään vastata teknisiä tietoja. Liian alhainen pai- ne haittaa paineilmatyökalun toimintaa, liian korkea paine saattaa johtaa ainevahinkoihin ja loukkaantumisiin. Suojaa letkuja taittumiselta, puristumiselta, liuottimil- ta ja teräviltä reunoilta. Pidä letkut loitolla kuumuudes- ta, öljystä ja pyörivistä osista. Vaihda viipymättä vauri- oitunut letku uuteen. Vaurioitunut syöttöletku voi aikaansaada sen, että paineilmaletku lyö ympäriinsä ja ai- heuttaa loukkaantumista. Ilmaan lennähtävä pöly ja lastut voivat aiheuttaa vaikeita silmävaurioita. Tarkista aina, että letkunkiinnittimet on kiristetty hy- vin. Huonosti kiristetyt tai vialliset letkukiinnittimet saatta- vat vuotaa ilmaa hallitsemattomasti. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä paineilmatyökalua käyttäessäsi. Älä käytä paineilmatyökalua, jos olet väsynyt tai huumei- den, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus paineilmatyökalua käytettäes- sä saattaa johtaa vakavaan loukkaantumiseen. Käytä henkilökohtaisia suojavarusteita ja aina suojala- seja. Henkilökohtaisen suojavarustuksen käyttö, kuten hengityssuojanaamarin, luisumattomien turvajalkineiden, suojakypärän ja kuulonsuojaimien, riippuen työnantajan ohjeista ja työ- ja terveyssuojasäännösten määräyksistä, vähentää loukkaantumisriskiä. Vältä tahatonta käyttöönottoa. Varmista, että paineil- matyökalu on poiskytkettynä, ennen kuin liität sen il- mansyöttöön, otat sen käteen tai kannat sen. Jos kan- nat paineilmatyökalua sormi käynnistyskytkimellä tai liität paineilmatyökalun ilmansyöttöön käynnistyskytkimen ol- lessa käyntiasennossa, se voi johtaa onnettomuuksiin. Poista säätötyökalut, ennen kuin käynnistät paineilma- työkalun. Säätötyökalu, joka sijaitsee paineilmatyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen. Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Tukeva seisoma-asento ja ke- hon sopiva asento mahdollistaa paineilmatyökalun parem- man hallinnan odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja. Älä vedä poistoilmaa suoraan keuhkoihin. Vältä pois- toilman joutumista silmiin. Paineilmatyökalun poistoilma voi sisältää vettä, öljyä, metallihiukkasia tai epäpuhtauksia kompressorista. Nämä voivat olla terveydelle haitallisia. Paineilmalaitteiden huolellinen käsittely ja käyttö Käytä kiinnityslaitteita tai ruuvipenkkiä työkappaleen pitämiseksi paikallaan ja tukemiseksi. Jos pidät työkap- paletta kädessä tai painat sitä kehoa vasten, et pysty käsit- telemään paineilmatyökalua turvallisesti. Älä ylikuormita paineilmatyökalua. Käytä työssä kysei- seen työhön tarkoitettua paineilmatyökalua. Sopivaa paineilmatyökalua käyttäen työskentelet paremmin ja var- memmin tehoalueella, jolle paineilmatyökalu on tarkoitet- tu. Älä koskaan käytä paineilmatyökalua, jonka käynnis- tyskytkin on viallinen. Paineilmatyökalu, jota ei enää voi- da käynnistää ja pysäyttää, on vaarallinen, ja se täytyy kor- jata. VAROITUS OBJ_BUCH-2092-002.book Page 72 Thursday, February 23, 2017 11:46 AMSuomi | 73 Bosch Power Tools 1 609 92A 33X | (23.2.17) Katkaise syöttöilma, ennen kuin säädät laitetta, vaih- dat tarvikkeita, ja kun laite jää pidemmäksi aikaa käyt- tämättä. Nämä turvatoimenpiteet estävät paineilmatyöka- lun tahattoman käynnistyksen. Säilytä paineilmatyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää paineilmatyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Paineilmalaitteet ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Hoida paineilmatyökalusi huolella. Tarkista, että liik- kuvat osat toimivat moitteettomasti eivätkä ole puris- tuksessa sekä, että paineilmatyökalussa ei ole murtu- neita tai vahingoittuneita osia, jotka vaikuttavat haitallisesti laitteen toimintaan. Anna korjata vaurioi- tuneet osat ennen paineilmatyökalun käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista pai- neilmatyökaluista. Pidä leikkaustyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni, ja niitä on helpompi hallita. Käytä paineilmatyökalua, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Täten pölyn- muodostus, tärinä ja melunmuodostus pienenevät mah- dollisimman paljon. Paineilmatyökalun saa asentaa ja säätää tai sitä saa käyttää ainoastaan koulutetut käyttäjät. Paineilmatyökalua ei saa muuttaa. Muutokset voivat hei- kentää turvatoimenpiteiden toimivuutta ja kasvattaa käyt- täjän riskejä. Huolto Vie paineilmatyökalu kunnostettavaksi asiantunte- vaan liikkeeseen, hyväksy varaosina ainoastaan alku- peräisosat. Näin paineilmatyökalun käyttöturvallisuus on taattu. Paineilmakäyttöisten poravasaroiden turvalli- suusohjeet Tarkista, että tyyppikilpi on luettavissa. Hanki tarvitta- essa uusi kilpi valmistajalta. Työkappaleen, lisätarvikkeen tai itse paineilmatyöka- lun murtuessa osia voi sinkoutua suurella nopeudella ympäristöön. Käytä aina iskunkestäviä silmäsuojuksia paineilmatyö- kalun käytön aikana sekä korjaus- ja huoltotöissä ja li- sätarvikkeita vaihdettaessa. Tarvittavan suojauksen aste tulisi määrittää erikseen jokaista yksittäistä käyt- töä varten. Käytä kypärää, jos työskentelet pään yläpuolella. Täten vältyt loukkaantumiselta. Käytä paineilmatyökalua ainoastaan, kun taltan irtoa- minen on estetty. Vaihtotyökalu saattaa muuten sinkou- tua irti. Työkalunpitimen kuluneet, taipuneet tai katkenneet osat täytyy vaihtaa uusiin. Täten vältyt loukkaantumisel- ta. Aseta paineilmatyökalu tiukasti kiinni työstettävään pintaan, ennen kuin käynnistät paineilmatyökalun. Käyttäjän ja huoltohenkilöiden täytyy fyysisesti pystyä käsittelemään paineilmatyökalun kokoa, painoa ja te- hoa. Ole varautunut paineilmatyökalun odottamattomiin liikkeisiin, jotka saattavat syntyä reaktiovoimista tai vaihtotyökalun murtumisesta. Pitele paineilmatyöka- lua tukevasti ja saata kehosi ja käsivartesi asentoon, jossa pystyt vastaamaan näihin liikkeisiin. Nämä suoja- toimenpiteet voivat ehkäistä loukkaantumisia. Varoitus! Vaihtotyökalut voivat kuumeta, jos paineil- matyökalua käytetään kauan. Käytä suojakäsineitä. Pysäytä paineilmatyökalu ilmansyötön keskeytyessä tai käyttöpaineen pienentyessä. Tarkista käyttöpaine ja käynnistä paineilmatyökalu uudelleen käyttöpaineen olles- sa optimaalinen. Paineilmatyökalua käytettäessä käyttäjä voi tuntea epämiellyttäviä tuntemuksia käsissä, käsivarsissa, hartioissa, kaulan alueella ja muissa kehonosissa suo- rittaessaan työtehtävän mukaista toimintaa. Ota tätä paineilmatyökalua käyttäessäsi mukava asen- to, varmista hyvä jalansija ja vältä epäedullisia asento- ja tai sellaisia asentoja, joissa on vaikeaa pitää tasapai- no. Käyttäjän tulisi pitkään kestävien töiden aikana muuttaa kehon asentoa, mikä voi auttaa vaivojen ja vä- symyksen välttämisessä. Jos käyttäjä tuntee esim. jatkuvaa huonovointisuutta, rasitusta, tykytystä, kipua, kihelmöintiä, puutumista, poltetta tai jäykkyyttä, ei näitä varottavia merkkejä tu- lisi sivuuttaa. Käyttäjän tulee kertoa oireista työnanta- jalleen ja neuvotella ammattitaitoisen lääkintähenki- lön kanssa. Älä koskaan käytä talttaa käsityökaluna. Taltat ovat lämpökäsiteltyjä ja ne voivat katketa. Käytä yksinomaan teräviä talttoja. Tylsät vaihtotyökalut voivat johtaa voimakkaaseen värinään ja väsymismurtu- maan. Älä koskaan jäähdytä kuumia lisätarvikkeita vedessä. Tämä saattaa johtaa haurauteen ja ennenaikaiseen vaurioi- tumiseen. Älä käytä talttaa vipuna. Se saattaa katketa. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai- heuttaa aineellista vahinkoa. Vältä kosketusta jännitteelliseen johtoon. Paineilma- työkalu ei ole eristetty, ja kosketus jännitteelliseen johtoon voi johtaa sähköiskuun. Smirgelillä hiottaessa, sahattaessa, hiottaessa, porattaessa ja vastaavissa töissä syntyvä pöly saattaa olla karsinogeenista, hedel- mällisyyteen kielteisesti vaikuttavaa ja perintötekijöitä muuttavaa. Eräät näissä pölyissä esiintyvät aineet ovat: VAROITUS OBJ_BUCH-2092-002.book Page 73 Thursday, February 23, 2017 11:46 AM74 | Suomi 1 609 92A 33X | (23.2.17) Bosch Power Tools – lyijy lyijypitoisissa maaleissa ja lakoissa; – kiteinen piidioksidi tiilessä, sementissä ja muussa muu- rauksessa; – arseeni ja kromaatti kemiallisesti käsitellyssä puussa. Sairastumisen riski riippuu siitä, miten usein näille aineille altistuu. Vaaran pienentämiseksi tulisi tehdä työtä vain hyvin tuuletetuissa huoneissa ja käyttää vastaavaa suojavarustusta (esim. erityisesti tähän tarkoitukseen kehitetyt hengityssuo- jaimet, jotka suodattavat pois pienimmätkin hiukkaset). Työstettäessä työkappaletta saattaa syntyä lisämelua, jonka voi välttää sopivin toimenpitein kuten esim. eris- tysainetta käyttämällä, jos työkappaleesta kuuluu kili- nää. Käytä paineilmatyökalua niin, että syntyy mahdollisim- man vähän pölyä, esim. kostuttamalla työstettävä ma- teriaali. Jos paineilmatyökalussa on äänenvaimennin, on aina varmistettava, että se on asennettuna ja kunnossa, kun paineilmatyökalua käytetään. Värähtely saattaa aiheuttaa hermovaurioita sekä häiri- tä käsien ja käsivarsien verenkiertoa. Käytä istuvia suojakäsineitä. Paineilmatyökalun kahvat jäähtyvät ilmanvirran vaikutuksesta. Lämpimät kädet eivät ole niin herkkiä värähtelylle. Väljät käsineet voivat tarttua pyöriviin osiin. Jos huomaat, että iho sormissasi tai käsissäsi tulee tunnottomaksi, kihelmöi, särkee tai muuttuu valkoi- seksi, tulee työ paineilmatyökalun kanssa keskeyttää, kertoa työnantajallesi ja ottaa yhteyttä lääkäriin. Älä pidä kiinni vaihtotyökalusta työn aikana. Pidä kiinni paineilmatyökalusta varmalla otteella, mut- ta ei liian tiukasti, varmistaen käden tarvittavat vasta- voimat. Värähtely voi olla sitä voimakkaampaa, mitä lu- jempaa pidät kiinni työkalusta. Jos käytät yleiskiertokytkimiä (sakarakytkimiä), lait- teeseen täytyy asentaa lukkotappeja. Käytä Whipcheck-letkuvarmistimia suojaksi letkun irtoami- selle paineilmatyökalusta tai letkujen irtoamisille toi- sistaan. Älä koskaan kanna paineilmatyökalua letkusta. Pysäytä paineilmatyökalu välittömästi, jos vaihtotyö- kalu lukkiutuu. Varaudu voimakkaisiin vastamoment- teihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiu- tuu, kun: – paineilmatyökalua ylikuormitetaan, – se kallistuu työstettävässä työkappaleessa tai – kärki tunkeutuu työstettävän työkappaleen läpi. Käytä apuvälineitä vastamomenttien vastaanottoa var- ten, kuten esim. tukilaitetta. Käytä lisäkahvaa ellei tu- kilaitetta ole käytettävissä. Älä koskaan tuo kättäsi lähelle pyöriviä vaihtotyökalu- ja. Voit loukata itseäsi. Älä anna poran täristä työkappaletta vasten. Se saattaa johtaa värähtelyn huomattavaan voimistumiseen. Tunnusmerkit Seuraavat symbolit on otettava huomioon paineilmatyökalua käytettäessä. Muista symbolit ja niiden merkitys. Kun tunnus- merkit muistetaan tulkita oikein, se tehostaa paineilmatyöka- lun turvallista käyttöä. Tunnusmerkki Merkitys Lue ja noudata kaikkia ohjeita en- nen asennusta, käyttöä, korjausta, huoltoa ja lisävarusteiden vaihtoa sekä ennen töitä paineilmatyöka- lun läheisyydessä. Jos turvallisuus- ja muita ohjeita ei noudateta, saattaa se johtaa vakaviin loukkaantumisiin. Käytä kuulonsuojainta. Melu saat- taa aiheuttaa kuulon menetystä. Käytä suojalaseja. W Watti Teho Nm Newtonmetri Energian yksikkö (vääntömomentti)

Minuutit Sekunnit Aikaväli, kesto min

Kierroksia tai liikkeitä minuutissa Tyhjäkäyntikierros- luku bar psi bar pounds per square inch Ilmanpaine l/s cfm Litraa sekunnissa cubic feet/minute Ilman tarve dB Desibeli Suhteellisen äänen- voimakkuuden mitta QC Pikaistukka Työkalunpidin Kuusiokolon tunnusmerkki Ulkonelikulma UNF US-hienokierre (Unified National Fine Thread Series)

NPT Whitworth-kierre National pipe thread Liitäntäkierre OBJ_BUCH-2092-002.book Page 74 Thursday, February 23, 2017 11:46 AMSuomi | 75 Bosch Power Tools 1 609 92A 33X | (23.2.17) Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on paineilmatyökalun kuva ja pi- dä se uloskäännettynä lukiessasi käyttöohjetta. Määräystenmukainen käyttö Paineilmatyökalu on tarkoitettu vasaraporaukseen betoniin, tiileen ja kiveen, sekä pieniin talttaustöihin. Se soveltuu myös ilman iskua käytettäessä puun, metallin, keramiikan ja muovin poraukseen. Poravasara soveltuu märissä ja kosteissa tiloissa ja ulkotyö- mailla käyttöön. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan paineilmatyökalun kuvaan. 1 Työkalunpidin 2 Pölynsuojus 3 Lukkoholkki 4 Lisäkahvan säädön siipiruuvi 5 Isku-/kiertopysäytyskytkin 6 Käynnistyskytkin 7 Liitäntäkappale ilman tuloaukolla 8 Ilman ulostuloaukko + äänenvaimennin 9 Letkuliitin 10 Lisäkahva 11 Syvyydenrajoitin 12 Letkunkiristin 13 Ilman tuloletku 14 Hammaskehäistukan lukkoruuvi* 15 Hammaskehäistukka* 16 SDS-plus-liitosvarsi poranistukkaa varten* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Melu-/tärinätiedot Melupäästöille ilmoitetut mitta-arvot on laskettu EN ISO 15744-standardin mukaan. Paineilmatyökalun tyypillinen A-painotettu melutaso on: Ää- nen painetaso 89 dB(A); äänen tehotaso 100 dB(A). Epävar- muus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 28927 mukaan: Vasaraporaus betoniin: a

Tekniset tiedot Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja EN ISO 11148 direktiivin 2006/42/EY määräysten mukaisesti. Tekninen tiedosto (2006/42/EY): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Asennus Lisäkahva (katso kuva A) Paineilmatyökalua saa käyttää turvallisuussyistä vain yhdessä paikalleen asennetun lisäkahvan 10 kanssa. Voit mielivaltaisesti kääntää lisäkahvaa 10, löytääksesi var- man ja vaivattoman työskentelyasennon. – Kierrä lisäkahvan säädön siipiruuvia 4 vastapäivään ja käännä lisäkahva 10 haluttuun asentoon. Kiristä tämän jäl- keen siipiruuvia 4 uudelleen kiertämällä sitä myötäpäi- vään. Paineilmakäyttöinen poravasara Tuotenumero 0 607 557 501 maks. kierrosluku kuormitettuna min

Antoteho W 740 Poraterän halkaisija maks.: –Betoni –Teräs –Puu

Työkalunpidin SDS-plus Maks. työpaine työkalussa bar psi

72,5 Letkuliitännän liitoskierre G1/4" Letkun koko mm 13 Ilmantarve tyhjäkäynnillä l/s cfm

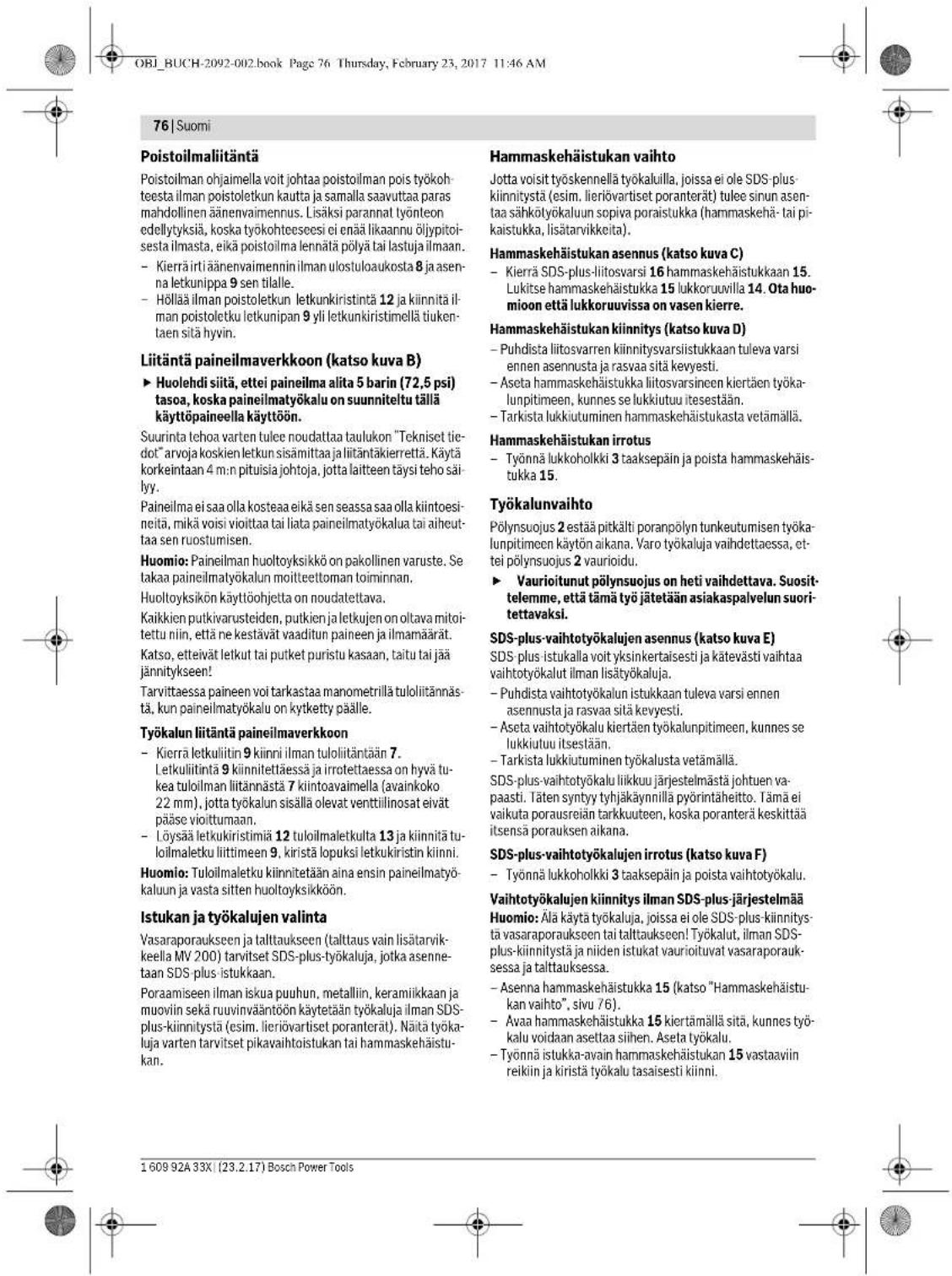

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 75 Thursday, February 23, 2017 11:46 AM76 | Suomi 1 609 92A 33X | (23.2.17) Bosch Power Tools Poistoilmaliitäntä Poistoilman ohjaimella voit johtaa poistoilman pois työkoh- teesta ilman poistoletkun kautta ja samalla saavuttaa paras mahdollinen äänenvaimennus. Lisäksi parannat työnteon edellytyksiä, koska työkohteeseesi ei enää likaannu öljypitoi- sesta ilmasta, eikä poistoilma lennätä pölyä tai lastuja ilmaan. – Kierrä irti äänenvaimennin ilman ulostuloaukosta 8 ja asen- na letkunippa 9 sen tilalle. – Höllää ilman poistoletkun letkunkiristintä 12 ja kiinnitä il- man poistoletku letkunipan 9 yli letkunkiristimellä tiuken- taen sitä hyvin. Liitäntä paineilmaverkkoon (katso kuva B) Huolehdi siitä, ettei paineilma alita 5 barin (72,5 psi) tasoa, koska paineilmatyökalu on suunniteltu tällä käyttöpaineella käyttöön. Suurinta tehoa varten tulee noudattaa taulukon ”Tekniset tie- dot” arvoja koskien letkun sisämittaa ja liitäntäkierrettä. Käytä korkeintaan 4 m:n pituisia johtoja, jotta laitteen täysi teho säi- lyy. Paineilma ei saa olla kosteaa eikä sen seassa saa olla kiintoesi- neitä, mikä voisi vioittaa tai liata paineilmatyökalua tai aiheut- taa sen ruostumisen. Huomio: Paineilman huoltoyksikkö on pakollinen varuste. Se takaa paineilmatyökalun moitteettoman toiminnan. Huoltoyksikön käyttöohjetta on noudatettava. Kaikkien putkivarusteiden, putkien ja letkujen on oltava mitoi- tettu niin, että ne kestävät vaaditun paineen ja ilmamäärät. Katso, etteivät letkut tai putket puristu kasaan, taitu tai jää jännitykseen! Tarvittaessa paineen voi tarkastaa manometrillä tuloliitännäs- tä, kun paineilmatyökalu on kytketty päälle. Työkalun liitäntä paineilmaverkkoon – Kierrä letkuliitin 9 kiinni ilman tuloliitäntään 7. Letkuliitintä 9 kiinnitettäessä ja irrotettaessa on hyvä tu- kea tuloilman liitännästä 7 kiintoavaimella (avainkoko 22 mm), jotta työkalun sisällä olevat venttiilinosat eivät pääse vioittumaan. – Löysää letkukiristimiä 12 tuloilmaletkulta 13 ja kiinnitä tu- loilmaletku liittimeen 9, kiristä lopuksi letkukiristin kiinni. Huomio: Tuloilmaletku kiinnitetään aina ensin paineilmatyö- kaluun ja vasta sitten huoltoyksikköön. Istukan ja työkalujen valinta Vasaraporaukseen ja talttaukseen (talttaus vain lisätarvik- keella MV 200) tarvitset SDS-plus-työkaluja, jotka asenne- taan SDS-plus-istukkaan. Poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön käytetään työkaluja ilman SDS- plus-kiinnitystä (esim. lieriövartiset poranterät). Näitä työka- luja varten tarvitset pikavaihtoistukan tai hammaskehäistu- kan. Hammaskehäistukan vaihto Jotta voisit työskennellä työkaluilla, joissa ei ole SDS-plus- kiinnitystä (esim. lieriövartiset poranterät) tulee sinun asen- taa sähkötyökaluun sopiva poraistukka (hammaskehä- tai pi- kaistukka, lisätarvikkeita). Hammaskehäistukan asennus (katso kuva C) – Kierrä SDS-plus-liitosvarsi 16 hammaskehäistukkaan 15. Lukitse hammaskehäistukka 15 lukkoruuvilla 14. Ota huo- mioon että lukkoruuvissa on vasen kierre. Hammaskehäistukan kiinnitys (katso kuva D) – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta hammaskehäistukka liitosvarsineen kiertäen työka- lunpitimeen, kunnes se lukkiutuu itesestään. – Tarkista lukkiutuminen hammaskehäistukasta vetämällä. Hammaskehäistukan irrotus – Työnnä lukkoholkki 3 taaksepäin ja poista hammaskehäis- tukka 15. Työkalunvaihto Pölynsuojus 2 estää pitkälti poranpölyn tunkeutumisen työka- lunpitimeen käytön aikana. Varo työkaluja vaihdettaessa, et- tei pölynsuojus 2 vaurioidu. Vaurioitunut pölynsuojus on heti vaihdettava. Suosit- telemme, että tämä työ jätetään asiakaspalvelun suori- tettavaksi. SDS-plus-vaihtotyökalujen asennus (katso kuva E) SDS-plus-istukalla voit yksinkertaisesti ja kätevästi vaihtaa vaihtotyökalut ilman lisätyökaluja. – Puhdista vaihtotyökalun istukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta vaihtotyökalu kiertäen työkalunpitimeen, kunnes se lukkiutuu itsestään. – Tarkista lukkiutuminen työkalusta vetämällä. SDS-plus-vaihtotyökalu liikkuu järjestelmästä johtuen va- paasti. Täten syntyy tyhjäkäynnillä pyörintäheitto. Tämä ei vaikuta porausreiän tarkkuuteen, koska poranterä keskittää itsensä porauksen aikana. SDS-plus-vaihtotyökalujen irrotus (katso kuva F) – Työnnä lukkoholkki 3 taaksepäin ja poista vaihtotyökalu. Vaihtotyökalujen kiinnitys ilman SDS-plus-järjestelmää Huomio: Älä käytä työkaluja, joissa ei ole SDS-plus-kiinnitys- tä vasaraporaukseen tai talttaukseen! Työkalut, ilman SDS- plus-kiinnitystä ja niiden istukat vaurioituvat vasaraporauk- sessa ja talttauksessa. – Asenna hammaskehäistukka 15 (katso ”Hammaskehäistu- kan vaihto”, sivu 76). – Avaa hammaskehäistukka 15 kiertämällä sitä, kunnes työ- kalu voidaan asettaa siihen. Aseta työkalu. – Työnnä istukka-avain hammaskehäistukan 15 vastaaviin reikiin ja kiristä työkalu tasaisesti kiinni. OBJ_BUCH-2092-002.book Page 76 Thursday, February 23, 2017 11:46 AMSuomi | 77 Bosch Power Tools 1 609 92A 33X | (23.2.17) Vaihtotyökalujen irrotus ilman SDS-plus-järjestelmää – Kierrä hammaskehäistukan 15 rengasta vastapäivään istu- kan avaimella, kunnes vaihtotyökalu voidaan poistaa työ- kalunpitimestä. Käyttöohjeet Käyttöönotto Painetyökalu toimii optimaalisesti 5barin (72,5 psi) käyttö- paineella, joka on mitattu ilmantulosta paineilmatyökalu pääl- lekytkettynä. Käyttömuodon asetus Isku-/kiertopysäytyskytkimellä 5 valitaan paineilmatyökalun käyttömuoto. Huomio: Muuta käyttömuotoa vain silloin, kun paineilmatyö- kalu on kytketty pois päältä! Muussa tapauksessa paineilma- työkalu saattaa vaurioitua. – Kierrä isku-/kiertopysäytyskytkin 5 haluttuun asentoon. Käynnistys ja pysäytys Energian säästämiseksi kytke paineilmatyökalu päälle vain sil- loin, kun käytät kyseistä työkalua. – Paina paineilmatyökalun käynnistystä varten käynnistys- kytkintä 6 ja pidä se painettuna työvaiheen aikana. – Pysäytä paineilmatyökalu päästämällä käynnistyskytkin 6 vapaaksi. Työskentelyohjeita Äkillisen kuormituksen seurauksena kierrosluku laskee voi- makkaasti tai työkalu pysähtyy kokonaan, mikä ei kuitenkaan vaikuta haitallisesti moottoriin. Syvyydenrajoittimen asetus (katso kuva G) Syvyydenrajoittimella 11 voidaan haluttu poraussyvyys X määrätä. –Avaa lisäkahvan 10 siipiruuvi 4. – Vedä syvyydenrajoitin niin kauas ulos, että poranterän kär- jen ja syvyydenrajoittimen kärjen väli vastaa haluttua po- raussyvyyttä X. – Kiristä siipiruuvi uudelleen. Hoito ja huolto Huolto ja puhdistus Huolto- ja kunnostustyöt suositellaan aina tilattaviksi ammattitaitoiselta henkilöltä/erikoisliikkeestä. Näin paineilmatyökalun käyttöturvallisuus on taattu. Valtuutetut Bosch-huoltoliikkeet suorittavat tällaiset työt no- peasti ja luotettavasti. Säännöllinen puhdistus – Puhdista säännöllisin välein työkalun tuloilma-aukossa ole- va sihti. Irrota ensin letkuliitin 9 ja puhdista sitten sihti pö- lystä ja likahiukkasista. Kierrä lopuksi letkuliitin takaisin paikalleen. – Paineilman seassa olevat vesi- ja likahiukkaset aiheuttavat ruostumista, joka voi vioittaa moottorin osia, venttiilejä jne. Ruosteen ehkäisemiseksi tuloilmaliitäntä 7 on hyvä kä- sitellä muutamalla tipalla moottoriöljyä. Liitä työkalu sen jälkeen paineilmaverkkoon (katso ”Liitäntä paineilmaverk- koon”, sivu 76) ja anna moottorin pyöriä 5 –10 s, imeytä samalla ulosvaluva öljy kankaaseen. Sama on hyvä tehdä aina silloin, kun paineilmatyökalu ei ole ollut käytössä pitempään aikaan. Määräaikaishuolto – Ensimmäisten 150 käyttötunnin umpeuduttua vaihteisto on puhdistettava miedolla liuotinaineella. Noudata liuotin- aineen valmistajan laatimia ohjeita (käyttö, aineen hävittä- minen). Lopuksi vaihteisto on voideltava Boschin erikois- vaihteistorasvalla. Ensipuhdistuksen jälkeen puhdistus on toistettava aina 300 käyttötunnin välein. Erikoisvaihteistorasva (225 ml) Tuotenumero 3 605 430009 – Ammattitaitoisen henkilön on tarkastettava moottorin la- mellit säännöllisin välein. Tarvittaessa ne on uusittava. CLEAN-valmistussarjaan kuulumattomien paineilmatyö- kalujen voitelu Kaikissa Bosch-paineilmatyökaluissa, jotka eivät kuulu CLEAN-sarjaan (erikoismallinen paineilmamoottori, joka toi- mii öljyvapaalla paineilmalla), paineilman sekaan suositellaan sumuttamaan öljyä. Erillinen paineilman öljysumutin on asen- nettu paineilmatyökaluun liitettävään huoltoyksikköön (lisä- tietoja saa kompressorin valmistajalta). Laitteen suoraan voiteluun tai huoltoyksikössä sekoitettavak- si, tulisi käyttää SAE 10 tai SAE 20 moottoriöljyä. Lisätarvikkeet Tietoja koko laatutarvikeohjelmasta saat Internetistä osoit- teesta www.bosch-pt.com tai kauppiaaltasi. Asiakaspalvelu ja käyttöneuvonta Tiedusteluissa ja varaosatilauksissa on muistettava aina antaa paineilmatyökalun tyyppikilvessä oleva 10-merkkinen nume- ro. Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Asento poraus ilman iskua puu- hun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön Asento talttausta varten

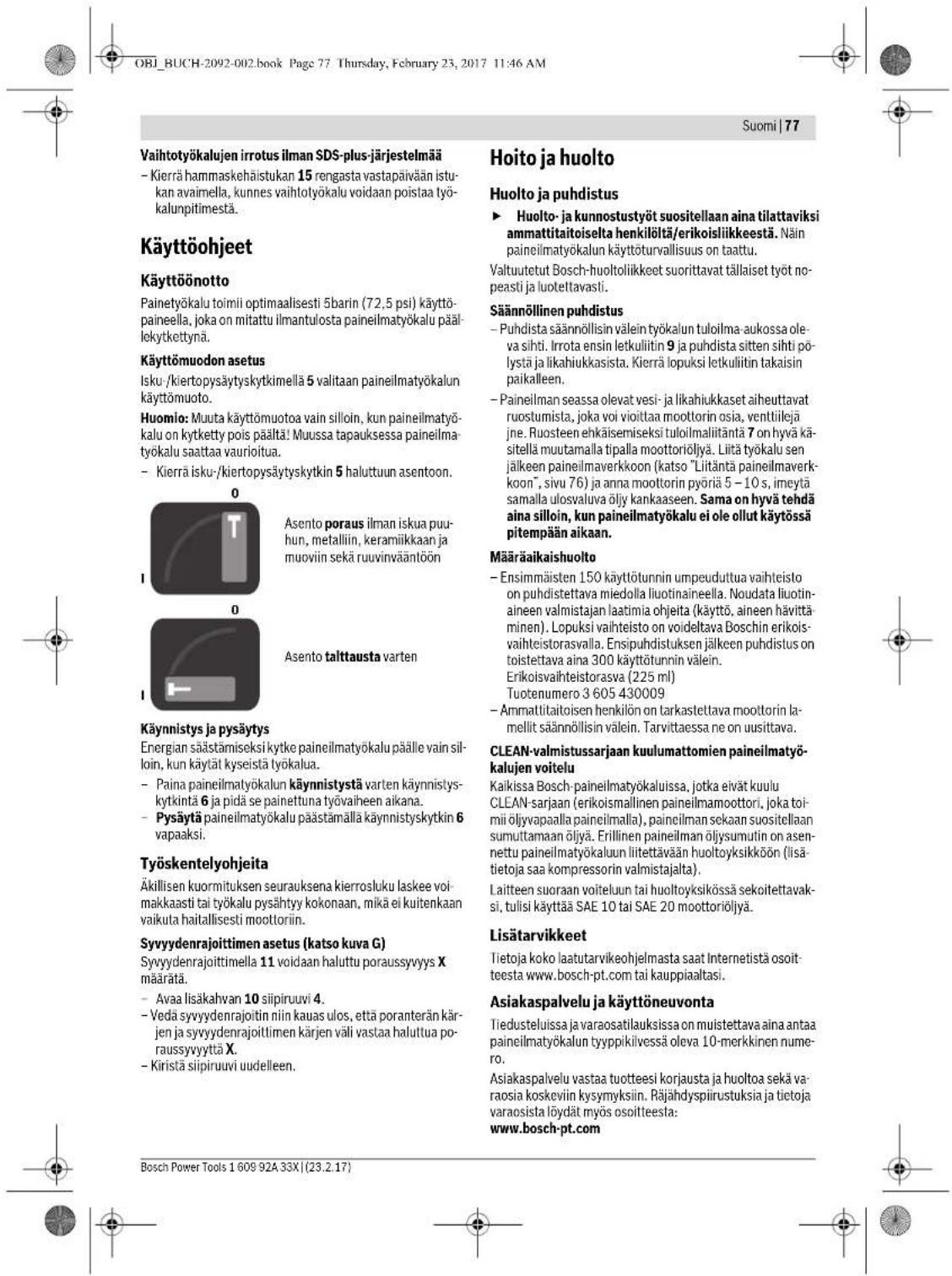

OBJ_BUCH-2092-002.book Page 77 Thursday, February 23, 2017 11:46 AM78 | Ελληνικά 1 609 92A 33X | (23.2.17) Bosch Power Tools Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Käytöstä poistettu paineilmatyökalu, lisätarvikkeet ja pak- kausmateriaali on johdettava kierrätykseen ja samalla uusio- käyttöön. Voitelu- ja puhdistusaineet on hävitettävä ympäris- töystävällisesti. Muista lakisääteiset määräykset. Moottorin lamellit on hävitettävä määräyksien mu- kaan! Lamellit on päällystetty teflonilla. Ne eivät saa kuu- meta yli 400 °C, jolloin niistä vapautuu terveydelle vaaral- lisia höyrypäästöjä. Kun paineilmatyökalu poistetaan käytöstä, pyydämme johta- maan sen kierrätykseen ja uusiokäyttöön (keräilykeskus) tai viemään työkalun alan liikkeeseen, esim. valtuutettuun Bosch-huoltoliikkeeseen. Oikeus teknisiin muutoksiin pidätetään.
