BRUKSANVISNING DBH 740 R BOSCH

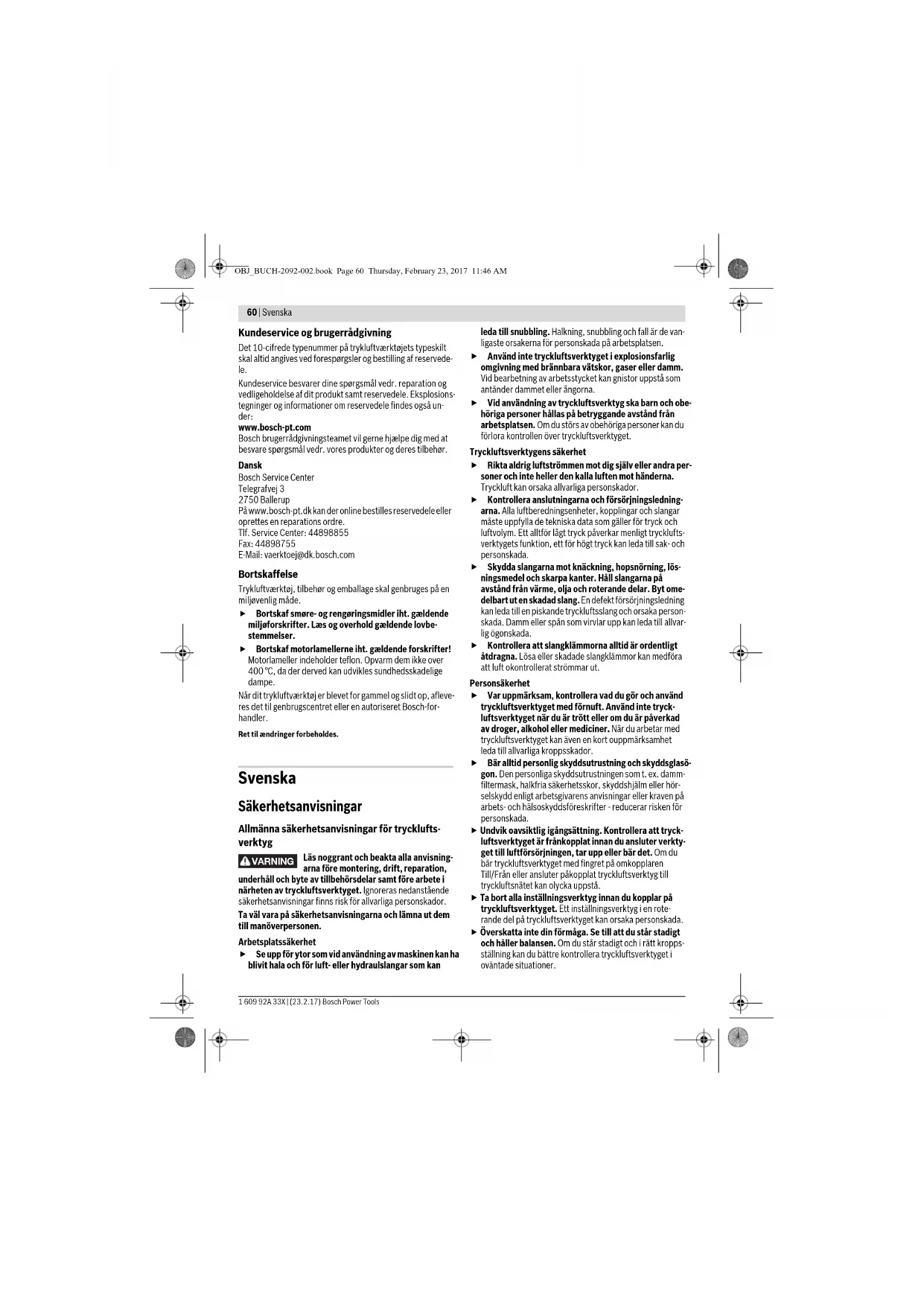

OBJ_BUCH-2092-002.book Page 59 Thursday, February 23, 2017 11:46 AM60 | Svenska 1 609 92A 33X | (23.2.17) Bosch Power Tools Kundeservice og brugerrådgivning Det 10-cifrede typenummer på trykluftværktøjets typeskilt skal altid angives ved forespørgsler og bestilling af reservede- le. Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse Trykluftværktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Bortskaf smøre- og rengøringsmidler iht. gældende miljøforskrifter. Læs og overhold gældende lovbe- stemmelser. Bortskaf motorlamellerne iht. gældende forskrifter! Motorlameller indeholder teflon. Opvarm dem ikke over 400 °C, da der derved kan udvikles sundhedsskadelige dampe. Når dit trykluftværktøj er blevet for gammel og slidt op, afleve- res det til genbrugscentret eller en autoriseret Bosch-for- handler. Ret til ændringer forbeholdes. Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för trycklufts- verktyg Läs noggrant och beakta alla anvisning- arna före montering, drift, reparation, underhåll och byte av tillbehörsdelar samt före arbete i närheten av tryckluftsverktyget. Ignoreras nedanstående säkerhetsanvisningar finns risk för allvarliga personskador. Ta väl vara på säkerhetsanvisningarna och lämna ut dem till manöverpersonen. Arbetsplatssäkerhet Se upp för ytor som vid användning av maskinen kan ha blivit hala och för luft- eller hydraulslangar som kan leda till snubbling. Halkning, snubbling och fall är de van- ligaste orsakerna för personskada på arbetsplatsen. Använd inte tryckluftsverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Vid bearbetning av arbetsstycket kan gnistor uppstå som antänder dammet eller ångorna. Vid användning av tryckluftsverktyg ska barn och obe- höriga personer hållas på betryggande avstånd från arbetsplatsen. Om du störs av obehöriga personer kan du förlora kontrollen över tryckluftsverktyget. Tryckluftsverktygens säkerhet Rikta aldrig luftströmmen mot dig själv eller andra per- soner och inte heller den kalla luften mot händerna. Tryckluft kan orsaka allvarliga personskador. Kontrollera anslutningarna och försörjningsledning- arna. Alla luftberedningsenheter, kopplingar och slangar måste uppfylla de tekniska data som gäller för tryck och luftvolym. Ett alltför lågt tryck påverkar menligt trycklufts- verktygets funktion, ett för högt tryck kan leda till sak- och personskada. Skydda slangarna mot knäckning, hopsnörning, lös- ningsmedel och skarpa kanter. Håll slangarna på avstånd från värme, olja och roterande delar. Byt ome- delbart ut en skadad slang. En defekt försörjningsledning kan leda till en piskande tryckluftsslang och orsaka person- skada. Damm eller spån som virvlar upp kan leda till allvar- lig ögonskada. Kontrollera att slangklämmorna alltid är ordentligt åtdragna. Lösa eller skadade slangklämmor kan medföra att luft okontrollerat strömmar ut. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd tryckluftsverktyget med förnuft. Använd inte tryck- luftsverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. När du arbetar med tryckluftsverktyget kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasö- gon. Den personliga skyddsutrustningen som t. ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm eller hör- selskydd enligt arbetsgivarens anvisningar eller kraven på arbets- och hälsoskyddsföreskrifter - reducerar risken för personskada. Undvik oavsiktlig igångsättning. Kontrollera att tryck- luftsverktyget är frånkopplat innan du ansluter verkty- get till luftförsörjningen, tar upp eller bär det. Om du bär tryckluftsverktyget med fingret på omkopplaren Till/Från eller ansluter påkopplat tryckluftsverktyg till tryckluftsnätet kan olycka uppstå. Ta bort alla inställningsverktyg innan du kopplar på tryckluftsverktyget. Ett inställningsverktyg i en rote- rande del på tryckluftsverktyget kan orsaka personskada. Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. Om du står stadigt och i rätt kropps- ställning kan du bättre kontrollera tryckluftsverktyget i oväntade situationer. VARNING OBJ_BUCH-2092-002.book Page 60 Thursday, February 23, 2017 11:46 AMSvenska | 61 Bosch Power Tools 1 609 92A 33X | (23.2.17) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Roterande delar kan dra in löst hängande kläder, smycken och långt hår. På tryckluftsverktyg med dammutsugnings- och -upp- samlingsutrustning kontrollera att utrustningen är rätt monterad och att den används på korrekt sätt. Denna utrustning reducerar riskerna i samband med damm. Undvik att andas in frånluften. Se till att du inte får frånluften i ögonen. Tryckluftsverktygets frånluft kan innehålla vatten, olja, metallpartiklar och föroreningar från kompressorn. Dessa kan medföra hälsorisker. Omsorgsfull hantering och användning av tryckluftsverk- tyg Använd fixturer eller skruvstäd för att spänna fast och stöda arbetsstycket. Om du med handen håller tag i arbetsstycket eller trycker det mot kroppen kan du inte hantera tryckluftsverktyget på säkert sätt. Överbelasta inte tryckluftsverktyget. Använd för aktu- ellt arbete avsett tryckluftsverktyg. Med ett lämpligt tryckluftsverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett tryckluftsverktyg med defekt omkopplare Till/Från får inte längre användas. Ett tryckluftsverktyg som inte kan kopplas på eller från är farligt och måste repareras. Bryt lufttillförseln innan du utför maskininställningar, byter tillbehör eller om du inte använder maskinen under en längre tid. Denna säkerhetsåtgärd förhindrar oavsiktlig start av tryckluftsverktyget. Förvara tryckluftsverktyget oåtkomligt för barn. Låt tryckluftsverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Tryckluftsverktygen är farliga om de användas av oerfarna personer. Sköt tryckluftsverktyget omsorgsfullt. Kontrollera att rörliga komponenter på tryckluftsverktyget fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats till den grad att tryckluftsverktygets funktioner påverkas menligt. Låt skadade delar repare- ras innan tryckluftsverktyget åter tas i bruk. Många olyckor orsakas av dåligt skötta tryckluftsverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd tryckluftsverktyg, tillbehör, insatsverktyg m.m. enligt dessa anvisningar. Ta hänsyn till arbetsvill- koren och aktuellt arbetsmoment. Härvid kan damm- bildning, vibrationer och buller reduceras i den mån det går. Tryckluftsverktyg får endast installeras, ställas in och användas av kvalificerade och utbildade operatörer. Tryckluftsverktyget får inte förändras. Ändringar kan reducera säkerhetsåtgärdernas effektivitet och ökar sålunda riskerna för operatören. Service Låt endast kvalificerad fackpersonal reparera tryck- luftsverktyget med originalreservdelar. Detta garante- rar att tryckluftsverktygets säkerhet upprätthålls. Säkerhetsanvisningar för tryckluftsborrham- mare Kontrollera att typskylten är tydligt läsbar. Skaffa om så behövs en ny skylt från tillverkaren. Vid brott av verktyg eller tillbehörsdelar eller själva tryckluftsverktyget finns risk för att delar slungas ut med hög hastighet. Vid drift och reparations- eller underhållsarbeten och vid byte av tillbehörsdelar på tryckluftsverktyget skall alltid ett slaghållfast ögonskydd användas. Graden av krävt skydd bör utvärderas för varje enskild använd- ning. Använd en skyddshjälm för arbeten ovanför huvudet. Hjälmen skyddar mot personskada. Använd tryckluftsverktyget endast om mejseln säkrats mot att falla ur. I annat fall kan insatsverktyget slungas ut. Nedslitna, krökta eller brustna delar i verktygsfästet måste bytas ut. Härvid undviks personskada. Tryck ordentligt tryckluftsverktyget mot den yta som skall bearbetas innan tryckluftsverktyget kopplas på. Användaren och servicepersonalen måste fysiskt kunna hantera tryckluftsverktygets storlek, vikt och effekt. Var beredd på att tryckluftsverktyget kan leda till oväntade rörelser som uppstår till följd av reaktions- krafter eller brott av insatsverktyg. Håll stadigt i tryck- luftsverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå dessa rörelser. Dessa skyddsåtgärder kan undvika kroppsskada. Varning! Insatsverktygen kan bli heta när trycklufts- verktyget används kontinuerligt under en längre tid. Använd skyddshandskar. Koppla från tryckluftsverktyget vid avbrott i lufttillför- seln eller reducerat drifttryck. Kontrollera drifttrycket och återstarta vid optimalt drifttryck. När operatören använder tryckluftsverktyget kan han vid vissa arbeten förnimma oangenäma känslor i hän- derna, armarna, skuldrorna, kring halsen eller andra kroppspartier. Inta för arbeten med tryckluftsverktyget en bekväm ställning, se till att du står stadigt och undvik ogynn- samma lägen eller sådana där det är svårt att hålla jäm- vikten. Användaren bör under en längre tids arbete ändra kroppsställningen och sålunda undvika obehag och trötthet. Om användaren har symptomer som t. ex. ständigt illa- mående, besvär, bultande, smärta, kittling, känslolös- het, svidning eller styvhet får dessa varnande sympto- mer inte ignoreras. Användaren bör informera arbetsgivaren om sådana symptomer och uppsöka en kvalificerad läkare. OBJ_BUCH-2092-002.book Page 61 Thursday, February 23, 2017 11:46 AM62 | Svenska 1 609 92A 33X | (23.2.17) Bosch Power Tools Använd inte mejseln utan handverktyg. Mejslarna är värmebehandlade och kan brista. Använd endast välskärpta mejslar. Risk finns att slöa insatsverktyg orsakar kraftiga vibrationer och utmatt- ningsbrott. Avkyl aldrig heta tillbehörsdelar i vatten. Detta kan leda till sprödhet och fel i förtid. Använd inte mejseln som hävarm. Risk finns att den bris- ter. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distribu- tionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explo- sion. Borrning i vattenledning kan förorsaka sakskador. Undvik kontakt med spänningsförande ledning. Tryck- luftsverktyget är inte isolerat och en kontakt med en spän- ningsförande ledning kan leda till elstöt. Vid smärgling, sågning, slipning, borr- ning och liknande arbeten uppstår damm som kan orsaka cancer, forstskada eller förändra arvsmassan. I vissa damm ingår bl.a. följande ämnen: – Bly i blyhaltiga färger och lacker; – kristallin kiseldioxid i tegel, cement och annat murbruk; – arsenik och kromat i kemiskt behandlat trä. Risken för insjuknande är beroende av hur ofta personen utsätts för ämnena. För att reducera riskerna skall arbetet utföras i välventilerad lokal med tillämplig skyddsutrustning (t. ex. med specialkonstruerad andningsskyddsutrustning, som även kan filtrera de minsta dammpartiklarna). När arbetsstycket bearbetas kan extra buller uppstå som dock med lämpliga åtgärder kan undvikas t. ex. genom att använda isoleringsmaterial när klingande ljud uppstår på arbetsstycket. Använd tryckluftsverktyget så att ringa damm uppstår, t. ex. genom att fukta bearbetat material. Om tryckluftsverktyget är försett med en ljuddämpare kontrollera att den finns på arbetsplatsen när tryck- luftsverktyget används och att den är i gott skick. Vibrationer kan orsaka nervskador och störning av blodcirkulationen i händerna och armarna. Använd tättsittande handskar. Handtagen på trycklufts- verktyg blir kalla vid tryckluftens genomströmning. Varma händer är mindre känsliga för vibrationer. Vida handskar kan dras in av roterande delar. Om du konstaterar att huden på fingrarna eller hän- derna blir okänslig, kittlar, smärtar eller blir vit, sluta arbetet med tryckluftsverktyget, upplys din arbetsgi- vare och konsultera en läkare. Under arbetet får du inte hålla i insatsverktyget. Håll i tryckluftsverktyget med ett stadigt grepp som krävs för handreaktionskrafterna, men inte alltför hårt. Vibrationerna kan förstärkas i den grad du håller kraf- tigt tag i verktyget. För universalvridkopplingar (klokopplingar) bör lås- bultar användas. Använd Whipcheck-slangsäkringar som skydd mot att slangens koppling till trycklufts- verktyget eller slangarna sinsemellan fallerar. Tryckluftsverktyget får aldrig bäras i slangen. Slå genast från tryckluftsverktyget om insatsverkty- get blockerar. Var förberedd på höga reaktionsmo- ment som kan orsaka bakslag. Insatsverktyget fastnar då: – tryckluftsverktyget överbelastas, – eller snedvrids i arbetsstycket eller – tränger med spetsen genom arbetsstycket. Använd hjälpmedel för upptagning av reaktionsmo- ment som t. ex. stödanordning. Om detta inte är möj- ligt, använd ett stödhandtag. Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Risk finns för skärskada. Låt inte borren skallra på arbetsstycket. Detta kan leda till att vibrationerna förstärks betydligt. Symboler Beakta symbolerna nedan som kan vara viktiga för trycklufts- verktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda tryckluftsverktyget. VARNING Symbol Betydelse Läs noggrant och beakta alla anvis- ningarna före montering, drift, reparation, underhåll och byte av tillbehörsdelar samt före arbete i närheten av tryckluftsverktyget. Ignoreras nedanstående säkerhets- anvisningar och instruktioner finns risk för allvarliga personskador. Bär hörselskydd. Risk finns för att buller leder till hörselskada. Bär skyddsglasögon. Wwatt Effekt Nm Newtonmeter Energienhet (vrid- moment)

Rotationer eller rörelser per minut Tomgångsvarvtal OBJ_BUCH-2092-002.book Page 62 Thursday, February 23, 2017 11:46 AMSvenska | 63 Bosch Power Tools 1 609 92A 33X | (23.2.17) Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktio- nerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Fäll upp sidan med illustration av tryckluftsverktyget och håll sidan uppfälld när du läser bruks-anvisningen. Ändamålsenlig användning Tryckluftsverktyget är avsett för slagborrning i betong, tegel och sten samt för lätt mejsling. Det är även lämpligt för borr- ning utan slag i trä, metall, keramik och plast. Borrhammaren är lämplig för användning i våtutrymmen och för byggarbetsplatser utomhus. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av tryckluftsverktyget på grafiksidan. 1 Verktygsfäste 2 Dammskyddskåpa 3 Spärrhylsa 4 Vingskruv för stödhandtagsjustering 5 Slag-/vridstoppsomkopplaren 6 Strömställare Till/Från 7 Anslutningsstuts på luftintaget 8 Luftutsläpp med ljuddämpare 9 Slangnippel 10 Stödhandtag 11 Djupanslag 12 Slangklämma 13 Tilluftsslang 14 Låsskruv för nyckelchucken* 15 Kuggkranschuck* 16 SDS-plus skaft för borrchuck* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. Buller-/vibrationsdata Mätvärdena för ljudnivån har tagits fram baserande på EN ISO 15744. Tryckluftsverktygets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 89 dB(A); ljudeffektnivå 100 dB(A). Onog- grannhet K=3 dB. Använd hörselskydd! Totala vibrationsemissionsvärden a

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 28927: Hammarborrning i betong: a

Tekniska data Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN ISO 11148 enligt bestämmelserna i direktivet 2006/42/EG. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 bar psi bar pounds per square inch Lufttryck l/s cfm liter per sekund cubic feet per minute Luftförbrukning dB Decibel Storhet för relativ ljudnivå QC Snabbchuck Verktygsfäste Symbol för invändig sexkant Symbol för utvändig fyrkant UNF US-fingänga (Unified National Fine Thread Series)

Verktygsfäste SDS-plus max. arbetstryck på verktyget bar psi

72,5 Slangkopplingens gänganslutning G1/4" Inre slangdiameter mm 13 Luftförbrukning på tomgång l/s cfm

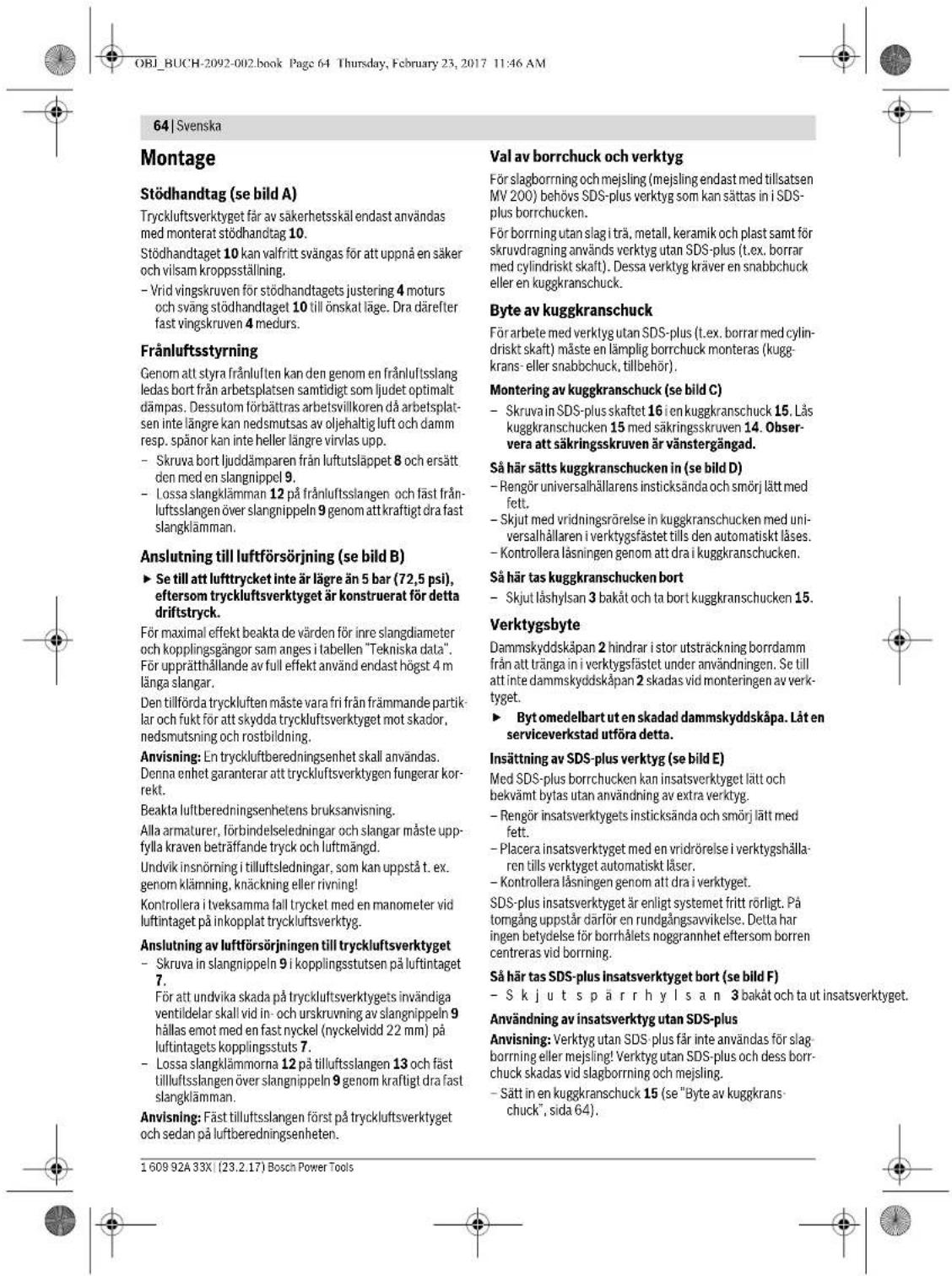

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 63 Thursday, February 23, 2017 11:46 AM64 | Svenska 1 609 92A 33X | (23.2.17) Bosch Power Tools Montage Stödhandtag (se bild A) Tryckluftsverktyget får av säkerhetsskäl endast användas med monterat stödhandtag 10. Stödhandtaget 10 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning. – Vrid vingskruven för stödhandtagets justering 4 moturs och sväng stödhandtaget 10 till önskat läge. Dra därefter fast vingskruven 4 medurs. Frånluftsstyrning Genom att styra frånluften kan den genom en frånluftsslang ledas bort från arbetsplatsen samtidigt som ljudet optimalt dämpas. Dessutom förbättras arbetsvillkoren då arbetsplat- sen inte längre kan nedsmutsas av oljehaltig luft och damm resp. spånor kan inte heller längre virvlas upp. – Skruva bort ljuddämparen från luftutsläppet 8 och ersätt den med en slangnippel 9. – Lossa slangklämman 12 på frånluftsslangen och fäst från- luftsslangen över slangnippeln 9 genom att kraftigt dra fast slangklämman. Anslutning till luftförsörjning (se bild B) Se till att lufttrycket inte är lägre än 5 bar (72,5 psi), eftersom tryckluftsverktyget är konstruerat för detta driftstryck. För maximal effekt beakta de värden för inre slangdiameter och kopplingsgängor sam anges i tabellen ”Tekniska data”. För upprätthållande av full effekt använd endast högst 4 m långa slangar. Den tillförda tryckluften måste vara fri från främmande partik- lar och fukt för att skydda tryckluftsverktyget mot skador, nedsmutsning och rostbildning. Anvisning: En tryckluftberedningsenhet skall användas. Denna enhet garanterar att tryckluftsverktygen fungerar kor- rekt. Beakta luftberedningsenhetens bruksanvisning. Alla armaturer, förbindelseledningar och slangar måste upp- fylla kraven beträffande tryck och luftmängd. Undvik insnörning i tilluftsledningar, som kan uppstå t. ex. genom klämning, knäckning eller rivning! Kontrollera i tveksamma fall trycket med en manometer vid luftintaget på inkopplat tryckluftsverktyg. Anslutning av luftförsörjningen till tryckluftsverktyget – Skruva in slangnippeln 9 i kopplingsstutsen på luftintaget

För att undvika skada på tryckluftsverktygets invändiga ventildelar skall vid in- och urskruvning av slangnippeln 9 hållas emot med en fast nyckel (nyckelvidd 22 mm) på luftintagets kopplingsstuts 7. – Lossa slangklämmorna 12 på tilluftsslangen 13 och fäst tillluftsslangen över slangnippeln 9 genom kraftigt dra fast slangklämman. Anvisning: Fäst tilluftsslangen först på tryckluftsverktyget och sedan på luftberedningsenheten. Val av borrchuck och verktyg För slagborrning och mejsling (mejsling endast med tillsatsen MV 200) behövs SDS-plus verktyg som kan sättas in i SDS- plus borrchucken. För borrning utan slag i trä, metall, keramik och plast samt för skruvdragning används verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft). Dessa verktyg kräver en snabbchuck eller en kuggkranschuck. Byte av kuggkranschuck För arbete med verktyg utan SDS-plus (t.ex. borrar med cylin- driskt skaft) måste en lämplig borrchuck monteras (kugg- krans- eller snabbchuck, tillbehör). Montering av kuggkranschuck (se bild C) – Skruva in SDS-plus skaftet 16 i en kuggkranschuck 15. Lås kuggkranschucken 15 med säkringsskruven 14. Obser- vera att säkringsskruven är vänstergängad. Så här sätts kuggkranschucken in (se bild D) – Rengör universalhållarens insticksända och smörj lätt med fett. – Skjut med vridningsrörelse in kuggkranschucken med uni- versalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i kuggkranschucken. Så här tas kuggkranschucken bort –Skjut låshylsan 3 bakåt och ta bort kuggkranschucken 15. Verktygsbyte Dammskyddskåpan 2 hindrar i stor utsträckning borrdamm från att tränga in i verktygsfästet under användningen. Se till att inte dammskyddskåpan 2 skadas vid monteringen av verk- tyget. Byt omedelbart ut en skadad dammskyddskåpa. Låt en serviceverkstad utföra detta. Insättning av SDS-plus verktyg (se bild E) Med SDS-plus borrchucken kan insatsverktyget lätt och bekvämt bytas utan användning av extra verktyg. – Rengör insatsverktygets insticksända och smörj lätt med fett. – Placera insatsverktyget med en vridrörelse i verktygshålla- ren tills verktyget automatiskt låser. – Kontrollera låsningen genom att dra i verktyget. SDS-plus insatsverktyget är enligt systemet fritt rörligt. På tomgång uppstår därför en rundgångsavvikelse. Detta har ingen betydelse för borrhålets noggrannhet eftersom borren centreras vid borrning. Så här tas SDS-plus insatsverktyget bort (se bild F) –Skjut spärrhylsan 3 bakåt och ta ut insatsverktyget. Användning av insatsverktyg utan SDS-plus Anvisning: Verktyg utan SDS-plus får inte användas för slag- borrning eller mejsling! Verktyg utan SDS-plus och dess borr- chuck skadas vid slagborrning och mejsling. – Sätt in en kuggkranschuck 15 (se ”Byte av kuggkrans- chuck”, sida 64). OBJ_BUCH-2092-002.book Page 64 Thursday, February 23, 2017 11:46 AMSvenska | 65 Bosch Power Tools 1 609 92A 33X | (23.2.17) – Vrid upp kuggkranschucken 15 tills verktyget kan skjutas in. Skjut in verktyget. – Stick in chucknyckeln i respektive hål på kuggkrans- chucken 15 och spänn jämnt fast verktyget. Så här tas insatsverktyget utan SDS-plus bort – Vrid med chucknyckeln hylsan på kuggkranschucken 15 moturs tills insatsverktyget kan tas bort. Drift Driftstart Tryckluftsverktyget arbetar optimalt vid ett arbetstryck på 5 bar (72,5 psi), uppmätt vid luftinträdet vid påslaget tryck- luftsverktyg. Inställning av driftsätt Med slag-/vridstoppbrytaren 5 väljer du driftstyp för tryck- luftsverktyget. Anvisning: Ändra endast driftstyp när tryckluftsverktyget är avstängt! I annat fall kan tryckluftsverktyget skadas. – Vrid slag-/vridstoppsomkopplaren 5 till önskat läge. In-/urkoppling För att spara energi, slå endast på tryckluftsverktyget när du använder det. –För inkoppling av tryckluftsverktyget tryck omkopplaren 6 och håll den under arbetet nedtryckt. –För urkoppling av tryckluftsverktyget släpp omkopplaren Till/Från 6. Arbetsanvisningar Plötsligt uppstående belastning medför ett kraftigt tryckfall eller stopp, men skadar inte motorn. Inställning av djupanslag (se bild G) Med djupanslaget 11 kan önskat borrdjup X ställas in. – Lossa vingskruven 4 på stödhandtaget 10. – Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X. – Dra åter fast vingskruven. Underhåll och service Underhåll och rengöring Låt endast kvalificerad fackpersonal utföra underhåll och reparationer. Detta garanterar att tryckluftsverkty- gets säkerhet bibehålls. En auktoriserad Bosch-servicestation kan snabbt och tillför- litligt utföra dessa arbeten. Regelbunden rengöring – Rengör regelbundet filtret i tryckluftsverktygets luftintag. Skruva bort slangnippeln 9 och avlägsna damm- och smutspartiklarna från filtret. Skruva sedan åter fast slangnippeln. – De vatten- och smutspartiklar som ingår i tryckluften bildar rost och leder till slitage på lameller, ventiler m.m. Undvik detta genom att vid luftintaget 7 tillsätta ett par droppar motorolja. Anslut sedan tryckluftsverktyget till luftförsörj- ningssystemet (se ”Anslutning till luftförsörjning”, sidan 64) och låt det gå 5 – 10 s varvid utrinnande olja skall torkas upp med en trasa. Om tryckluftsverktyget inte skall användas under en längre tid förfar enligt denna metod. Underhållsschema – Rengör växeln efter de första 150 drifttimmarna med ett milt lösningsmedel. Följ de anvisningar som tillverkaren av lösningsmedlet lämnat för användning och avfallshante- ring. Smörj sedan växeln med Bosch specialväxelfett. Upp- repa rengöringen därefter i intervaller om 300 drifttim- mar. Specialväxelfett (225 ml) Produktnummer 3 605 430 009 – Motorns lameller skall regelbundet kontrolleras av fack- man och vid behov bytas ut. Smörj tryckluftsverktyg som inte hör till CLEAN-serien Blanda kontinuerligt oljedimma i den genomströmmande luf- ten på alla Bosch tryckluftsverktyg som inte tillhör CLEAN- serien (en speciell tryckluftsmotor som fungerar med oljefri tryckluft). Tryckluftslubrikatorn som behövs för detta ända- mål finns i luftberedningsenheten som är inkopplad före tryckluftsverktyget (närmare uppgifter om detta lämnas av kompressortillverkaren). Använd motorolja SAE 10 eller SAE 20 för direktsmörjning av tryckluftsverktyget eller som tillsats i luftberedningsenheten. Tillbehör Detaljerad information på det högkvalitativa tillbehörspro- grammet hittar du i Internet under www.bosch-pt.com eller hos din återförsäljare. Kundtjänst och användarrådgivning Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på tryckluftsverktygets typskylt. Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: Läge för Borrning utan slag i trä, metall, keramik och plast samt för skruvdragning Läge för Mejsling
