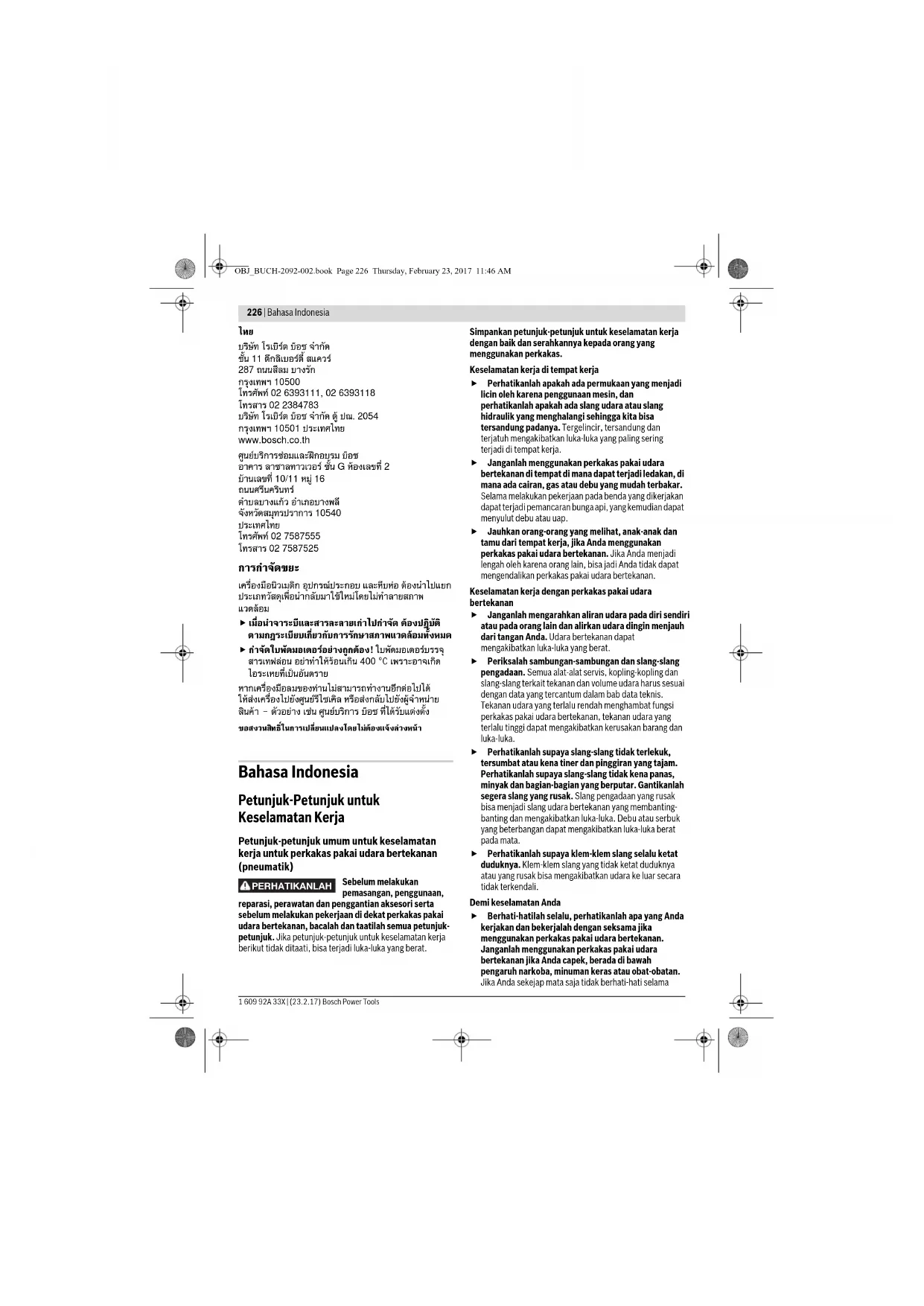

Bahasa Indonesia Petunjuk-Petunjuk untuk Keselamatan Kerja Petunjuk-petunjuk umum untuk keselamatan kerja untuk perkakas pakai udara bertekanan (pneumatik) Sebelum melakukan pemasangan, penggunaan, reparasi, perawatan dan penggantian aksesori serta sebelum melakukan pekerjaan di dekat perkakas pakai udara bertekanan, bacalah dan taatilah semua petunjuk- petunjuk. Jika petunjuk-petunjuk untuk keselamatan kerja berikut tidak ditaati, bisa terjadi luka-luka yang berat. Simpankan petunjuk-petunjuk untuk keselamatan kerja dengan baik dan serahkannya kepada orang yang menggunakan perkakas. Keselamatan kerja di tempat kerja Perhatikanlah apakah ada permukaan yang menjadi licin oleh karena penggunaan mesin, dan perhatikanlah apakah ada slang udara atau slang hidraulik yang menghalangi sehingga kita bisa tersandung padanya. Tergelincir, tersandung dan terjatuh mengakibatkan luka-luka yang paling sering terjadi di tempat kerja. Janganlah menggunakan perkakas pakai udara bertekanan di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Selama melakukan pekerjaan pada benda yang dikerjakan dapat terjadi pemancaran bunga api, yang kemudian dapat menyulut debu atau uap. Jauhkan orang-orang yang melihat, anak-anak dan tamu dari tempat kerja, jika Anda menggunakan perkakas pakai udara bertekanan. Jika Anda menjadi lengah oleh karena orang lain, bisa jadi Anda tidak dapat mengendalikan perkakas pakai udara bertekanan. Keselamatan kerja dengan perkakas pakai udara bertekanan Janganlah mengarahkan aliran udara pada diri sendiri atau pada orang lain dan alirkan udara dingin menjauh dari tangan Anda. Udara bertekanan dapat mengakibatkan luka-luka yang berat. Periksalah sambungan-sambungan dan slang-slang pengadaan. Semua alat-alat servis, kopling-kopling dan slang-slang terkait tekanan dan volume udara harus sesuai dengan data yang tercantum dalam bab data teknis. Tekanan udara yang terlalu rendah menghambat fungsi perkakas pakai udara bertekanan, tekanan udara yang terlalu tinggi dapat mengakibatkan kerusakan barang dan luka-luka. Perhatikanlah supaya slang-slang tidak terlekuk, tersumbat atau kena tiner dan pinggiran yang tajam. Perhatikanlah supaya slang-slang tidak kena panas, minyak dan bagian-bagian yang berputar. Gantikanlah segera slang yang rusak. Slang pengadaan yang rusak bisa menjadi slang udara bertekanan yang membanting- banting dan mengakibatkan luka-luka. Debu atau serbuk yang beterbangan dapat mengakibatkan luka-luka berat pada mata. Perhatikanlah supaya klem-klem slang selalu ketat duduknya. Klem-klem slang yang tidak ketat duduknya atau yang rusak bisa mengakibatkan udara ke luar secara tidak terkendali. Demi keselamatan Anda Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas pakai udara bertekanan. Janganlah menggunakan perkakas pakai udara bertekanan jika Anda capek, berada di bawah pengaruh narkoba, minuman keras atau obat-obatan. Jika Anda sekejap mata saja tidak berhati-hati selama PERHATIKANLAH OBJ_BUCH-2092-002.book Page 226 Thursday, February 23, 2017 11:46 AMBahasa Indonesia | 227 Bosch Power Tools 1 609 92A 33X | (23.2.17) menggunakan perkakas pakai udara bertekanan, dapat terjadi luka-luka yang berat. Pakailah sarana pelindung badan dan pakailah selalu kacamata pelindung. Dengan memakai sarana pelindung badan seperti misalnya masker, sepatu tertutup yang tidak licin, helm pelindung atau pemalut telinga sesuai dengan petunjuk-petunjuk majikan Anda atau peraturan-peraturan terkait keselamatan kerja dan kesehatan, risiko terjadinya luka-luka dapat dikurangi. Jagalah supaya perkakas tidak dihidupkan secara tidak disengaja. Perhatikanlah supaya perkakas pakai udara bertekanan berada dalam penyetelan mati, sebelum Anda menyambungkannya pada pengadaan udara, mengangkat atau membawanya. Jika Anda selama membawa perkakas pakai udara bertekanan meletakkan jari Anda pada tombol untuk menghidupkan dan mematikan atau perkakas pakai udara bertekanan yang dalam penyetelan hidup disambungkan pada pengadaan udara, dapat terjadi kecelakaan. Singkirkan semua perkakas-perkakas untuk penyetelan, sebelum Anda menghidupkan perkakas pakai udara bertekanan. Satu perkakas untuk penyetelan yang berada dalam bagian yang berputar dari perkakas pakai udara bertekanan dapat mengakibatkan terjadinya luka-luka. Janganlah menjadi lengah. Perhatikanlah supaya Anda berdiri secara mantap dan jagalah selalu keseimbangan badan. Jika Anda berdiri secara mantap dan seimbang, Anda dapat mengendalikan perkakas pakai udara bertekanan dengan lebih baik jika terjadi sesuatu dengan tiba-tiba. Pakailah pakaian yang cocok untuk pekerjaan ini. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut Anda, pakaian dan sarung tangan tidak terkena pada bagian-bagian yang berputar. Pakaian yang longgar, perhiasan dan rambut yang panjang bisa tersangkut dalam bagian-bagian yang berputar. Jika ada kemungkinan untuk memasangkan sarana penghisapan dan penampungan debu, perhatikanlah supaya sarana-sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana-sarana ini dapat mengurangi bahaya yang disebabkan oleh debu. Janganlah menghirup udara eksaust secara langsung. Jagalah supaya udara eksaust tidak terkena pada mata. Udara eksaust dari perkakas pakai udara bertekanan bisa jadi mengandung air, minyak, partikel logam atau pencemaran yang berasal dari kompresor. Bahan-bahan ini dapat berbahaya bagi kesehatan. Penanganan dan penggunaan perkakas pakai udara bertekanan dengan seksama Gunakanlah alat pemegang atau bais untuk memegang atau menopang benda yang dikerjakan. Jika Anda memegang benda yang dikerjakan dengan tangan atau menekannya pada badan Anda, Anda tidak dapat menjalankan perkakas pakai udara bertekanan dengan betul. Janganlah membebankan perkakas pakai udara bertekanan terlalu berat. Gunakanlah perkakas pakai udara bertekanan yang cocok dengan pekerjaan yang dilakukan. Dengan perkakas pakai udara bertekanan yang cocok Anda bekerja dengan lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. Janganlah menggunakan perkakas pakai udara bertekanan dengan tombol untuk menghidupkan dan mematikan yang rusak. Perkakas pakai udara bertekanan yang tidak dapat dihidupkan atau dimatikan, berbahaya dan harus direparasikan. Putuskan sambungan pengadaan udara, sebelum Anda melakukan penyetelan pada perkakas, mengganti aksesori atau jika perkakas tidak digunakan untuk waktu yang lama. Tindakan keselamatan kerja ini menghindarkan perkakas pakai udara bertekanan hidup secara tidak disengaja. Simpankan perkakas pakai udara bertekanan yang tidak digunakan di luar jangkauan anak-anak. Janganlah menyuruh orang-orang yang tidak mengenal perkakas pakai udara bertekanan ini atau yang belum membaca petunjuk-petunjuk ini, untuk menggunakannya. Perkakas pakai udara bertekanan berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. Rawatkanlah perkakas pakai udara bertekanan dengan seksama. Periksalah apakah bagian-bagian perkakas yang bergerak, berfungsi dengan baik dan tidak tersangkut, dan apakah ada bagian-bagian yang patah atau rusak, sehingga fungsi dari perkakas pakai udara bertekanan terganggu. Biarkan bagian-bagian yang rusak direparasikan sebelum Anda menggunakan perkakas pakai udara bertekanan. Banyak kecelakaan terjadi karena perkakas pakai udara bertekanan tidak dirawat dengan seksama. Perhatikanlah supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. Gunakanlah perkakas pakai udara bertekanan, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk- petunjuk ini. Perhatikanlah syarat kerja dan pekerjaan yang dilakukan. Dengan demikian debu, vibrasi dan kebisingan yang terjadi dapat dikurangi sebanyak mungkin. Perkakas pakai udara bertekanan hanya boleh dipasangkan, disetelkan atau digunakan oleh orang- orang ahli yang berpengalaman saja. Perkakas pakai udara bertekanan tidak boleh dirubah. Perubahan padanya bisa jadi mengakibatkan petunjuk- petunjuk untuk keselamatan kerja menjadi tidak berlaku dan menambah risiko bagi orang yang menggunakan. Servis Biarkan perkakas pakai udara bertekanan milik Anda direparasikan hanya oleh orang ahli yang berpengalaman dan dengan menggunakan suku cadang yang asli saja. Dengan demikian keselamatan OBJ_BUCH-2092-002.book Page 227 Thursday, February 23, 2017 11:46 AM228 | Bahasa Indonesia 1 609 92A 33X | (23.2.17) Bosch Power Tools kerja dengan perkakas pakai udara bertekanan ini tetap terjamin. Petunjuk keselamatan kerja untuk bor hammer tenaga angin Periksalah apakah label tipe mesin dapat dibaca. Jika tidak, mintakan label ganti dari produsen mesin. Jika benda yang dikerjakan atau salah satu aksesori atau bahkan perkakas pakai udara bertekanan patah, bisa jadi ada bagian-bagian yang terpelanting dengan kecepatan yang tinggi. Selama penggunaan serta pekerjaan reparasi atau maintenance atau selama mengganti aksesori pada perkakas pakai udara bertekanan, pakailah selalu pelindung mata yang tahan pukulan. Tingkat perlindungan yang dibutuhkan setiap kali harus dinilaikan khusus untuk setiap penggunaan. Pakailah helm pelindung, jika Anda melakukan pekerjaan dari bawah. Dengan demikian Anda menghindarkan terjadinya luka-luka. Gunakanlah perkakas pakai udara bertekanan hanya jika pahat dikencangkan sehingga tidak terlepas. Jika tidak, alat kerja dapat terpelanting ke luar. Bagian-bagian pemegang alat kerja yang aus, bengkok atau patah harus digantikan. Dengan demikian Anda menghindarkan terjadinya luka-luka. Sebelum Anda menghidupkan perkakas pakai udara bertekanan, tempatkan perkakas terkait secara mantap pada permukaan yang akan dikerjakan. Orang yang menggunakan dan orang yang melakukan maintenance secara fisik harus mampu mengendalikan ukuran, berat dan daya dari perkakas pakai udara bertekanan. Ingatlah bahwa sewaktu-waktu perkakas pakai udara bertekanan dapat melakukan gerakan yang tidak terduga yang terjadi karena daya reaksi atau alat kerja yang patah. Peganglah perkakas pakai udara bertekanan secara kencang dan aturkan badan dan lengan-lengan Anda sedemikian, sehingga Anda dapat mengimbangi gerakan terkait. Tindakan keselamatan kerja ini dapat menghindarkan terjadinya luka-luka. Hati-hati! Alat-alat kerja bisa menjadi panas jika perkakas pakai udara bertekanan digunakan untuk waktu yang lama. Pakailah sarung tangan pelindung. Jika pengadaan udara terputus atau tekanan berkurang, matikan segera perkakas pakai udara bertekanan. Periksakan tekanan dan hidupkan kembali perkakas pada tekanan yang optimal. Selama menggunakan perkakas pakai udara bertekanan untuk melakukan pekerjaan terkait, orang yang menggunakan mungkin mengalami perasaan tidak nyaman di tangan, lengan, bahu, leher atau bagian tubuh lainnya. Jika melakukan pekerjaan dengan perkakas pakai udara bertekanan, perhatikanlah supaya kedudukan Anda tidak melelahkan, Anda berdiri secara teguh dan hindarkanlah posisi yang tidak seimbang. Orang yang menggunakan perkakas untuk waktu yang lama sebaiknya merubah kedudukan tubuhnya, ini membantu supaya ia tidak merasa sakit atau capek. Jika orang yang menggunakan perkakas merasakan gejala-gejala seperti misalnya selalu tidak enak badan, mual, gemetaran, rasa nyeri, rasa semutan, hilang perasaan, rasa pedas atau kaku, tanda-tanda ini tidak boleh diabaikan. Orang terkait harus memberi tahukan hal ini kepada majikannya dan menghubungi dokter yang berpengalaman. Janganlah sekali-kali menggunakan pahat sebagai perkakas tangan. Pahat disepuh dan dapat patah. Gunakanlah hanya pahat yang tajam. Selama penggunaan dengan alat kerja yang tumpul bisa terjadi getaran yang kuat dan kepatahan karena kecapaian bahan. Janganlah sekali-kali mendinginkan bagian aksesori yang panas dalam air. Hal ini dapat membuat bahan mudah pecah dan cepat menjadi rapuh. Janganlah menggunakan pahat sebagai tuas. Pahat bisa patah karenanya. Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa pengadaan yang tidak terlihat, atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik bisa mengakibatkan api dan kontak listrik. Pipa gas yang dirusak bisa mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak. Hindarkan sentuhan pada saluran listrik yang bertegangan. Perkakas pakai udara bertekanan tidak terisolasi, dan sentuhan pada saluran listrik yang bertegangan dapat mengakibatkan kontak listrik. Debu yang terjadi selama mengampelas, menggergaji, mengasah, membor dan pekerjaan serupa dapat mengakibatkan penyakit kanker, merusak embrio atau merubah genotip. Beberapa bahan yang mungkin terkandung dalam debu-debu ini adalah: – timbel dalam cat dan cat duko yang mengandung timbel; – silikat berkristal dalam batu bata, semen dan bahan bangunan lainnya; – arsen dan kromat dalam kayu yang diproses dengan obat kimia. Besarnya risiko menderita suatu penyakit tergantung dari seringnya Anda terkena bahan-bahan ini. Untuk mengurangi bahayanya, Anda sedapat mungkin hanya menggunakan perkakas di ruangan dengan pertukaran udara yang baik dan dengan menggunakan sarana pelindung yang memadai (misalnya alat perlindungan pernafasan khusus yang menyaring partikel debu terkecil pun). Pada waktu mengerjakan benda yang dikerjakan bisa terjadi kebisingan yang dapat dihindarkan dengan tindakan-tindakan tertentu, misalnya menggunakan bahan isolasi jika terjadi nada dering pada benda yang dikerjakan. Gunakanlah perkakas pakai udara bertekanan sedemikian, sehingga debu yang terjadi seminimal mungkin, misalnya dengan cara membasahkan bahan yang dikerjakan. PERHATIKANLAH OBJ_BUCH-2092-002.book Page 228 Thursday, February 23, 2017 11:46 AMBahasa Indonesia | 229 Bosch Power Tools 1 609 92A 33X | (23.2.17) Jika perkakas pakai udara bertekanan dilengkapi dengan peredam suara, perhatikanlah supaya alat ini selama penggunaan perkakas pakai udara bertekanan berada pada tempatnya dan dalam keadaan yang mulus. Vibrasi dapat mengakibatkan kerusakan pada saraf dan gangguan pada peredaran darah di tangan dan lengan. Pakailah sarung tangan yang ketat duduknya. Gagang- gagang dari perkakas pakai udara bertekanan menjadi dingin oleh karena aliran udara bertekanan. Tangan yang panas tidak peka terhadap vibrasi. Sarung tangan yang longgar bisa tersangkut dalam bagian-bagian yang berputar. Jika Anda mengalami bahwa kulit pada jari atau tangan Anda hilang perasaan, semutan, nyeri atau berwarna putih, hentikan pekerjaan dengan perkakas pakai udara bertekanan, beritahukan pada majikan Anda dan hubungi seorang dokter. Janganlah memegang alat kerja selama melakukan pekerjaan dengan perkakas. Peganglah perkakas pakai udara bertekanan tidak terlalu kencang, tetapi aman dengan memperhatikan daya reaksi tangan yang dibutuhkan. Getaran bisa menjadi lebih besar, jika perkakas dipegang lebih kencang. Jika digunakan kopling berputar serbaguna (kopling slang udara), harus dipasangkan pin-pin pengunci. Gunakanlah penyelamat slang Whip Check, supaya ada perlindungan jika sambungan slang pada perkakas pakai udara bertekanan atau slang dengan slang lainnya terlepas. Janganlah sekali-kali mengangkat perkakas pakai udara bertekanan pada slangnya. Matikan segera perkakas pakai udara bertekanan, jika alat kerja memblok. Ingatlah akan kemungkinan terjadinya momen reaksi yang besar yang mengakibatkan bantingan (kickback). Alat kerja memblok, jika: – perkakas pakai udara bertekanan dibebankan terlalu berat, – tersangkut dalam benda yang dikerjakan atau – pucuknya menembusi benda yang dikerjakan. Gunakanlah sarana pembantu untuk mengimbangi momen reaksi, misalnya sarana untuk menopang. Jika hal ini tidak mungkin, pasangkan gagang tambahan. Janganlah sekali-kali mendekatkan tangan Anda pada alat-alat kerja yang sedang berputar. Anda bisa cedera karenanya. Janganlah membiarkan mata bor tersentuh-sentuh pada benda yang dikerjakan. Hal ini dapat sangat memperbesar getaran. Simbol-Simbol Simbol-simbol berikut bisa jadi penting bagi Anda untuk menggunakan perkakas pakai udara bertekanan. Pelajarilah simbol-simbol dan artinya. Pengertian yang betul dari simbol- simbol ini membantu Anda untuk menggunakan perkakas pakai udara bertekanan dengan lebih baik dan selamat. Simbol Arti Sebelum melakukan pemasangan, penggunaan, reparasi, perawatan dan penggantian aksesori serta sebelum bekerja di dekat perkakas pakai udara bertekanan, bacalah dan taatilah semua petunjuk- petunjuk. Jika petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya tidak ditaati, bisa terjadi luka-luka yang berat. Pakailah pemalut telinga. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran bisa berkurang. Pakailah kaca mata pelindung. Wwatt daya Nm newtonmeter satuan energi (momen putar)

menit detik kurun waktu, lama min

putaran atau gerakan per menit Kecepatan putaran tanpa beban bar psi bar pounds per square inch Tekanan udara l/s cfm liter per detik cubic feet/minute konsumsi udara dB desibel satuan tertentu untuk kebesaran suara yang relatif

cekaman alat kerja yang dikunci dan dibuka dengan tangan Pemegang alat kerja simbol dari mur dalam simbol dari segi empat UNF ulir halus US (Unified National Fine Thread Series)

NPT ulir Whitworth National pipe thread Ulir stud penyambung OBJ_BUCH-2092-002.book Page 229 Thursday, February 23, 2017 11:46 AM230 | Bahasa Indonesia 1 609 92A 33X | (23.2.17) Bosch Power Tools Penjelasan tentang produk dan daya Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Bukakan halaman lipatan dengan gambar dari perkakas pakai udara bertekanan dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan. Penggunaan perkakas Perkakas tenaga angin ini sesuai untuk pengerjaan pemboran dengan bor hammer pada beton, tembok dan batu untuk memudahkan pengerjaan memahat. Perkakas listrik juga cocok untuk membor tanpa getaran di kayu, logam, keramik dan bahan sintetik serta untuk menyekrup. Bor hammer ini dapat digunakan di ruangan yang basah dan lembap serta untuk pemakaian di ruang terbuka. Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas pakai udara bertekanan pada halaman bergambar. 1 Pemegang alat kerja 2 Kap pelindung debu 3 Selubung pengunci 4 Baut kupu-kupu untuk penyetelan gagang tambahan 5 Sakelar pengatur tanpa hamering/tanpa putaran 6 Tombol untuk menghidupkan dan mematikan 7 Stud sambungan untuk udara masuk 8 Eksaust dengan peredam bunyi 9 Nipel slang 10 Gagang tambahan 11 Pembatas kedalaman 12 Klem slang 13 Slang udara masuk 14 Sekrup pengaman untuk cekaman mata bor pakai kunci bergigi* 15 Cekaman mata bor pakai kunci bergigi* 16 Batang pegangan SDS-plus untuk cekaman mata bor* *Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch. Data teknis Keterangan tentang Kebisikan/Vibrasi Angka-angka hasil pengukuran kebisikan dihitung sesuai dengan peraturan EN ISO 15744. Nilai kebisikan yang dinilai A dari perkakas pneumatik biasanya: tekanan bunyi 89 dB(A); nilai tenaga bunyi 100 dB(A). Ketidak tepatan K=3 dB. Pakailah pemalut telinga! Nilai total getaran a

Peraturan-peraturan yang ditaati Kami menjamin bahwa produk yang dijelaskan dalam bab „Data teknis“ sesuai dengan norma-norma atau dokumen- dokumen nornatif berikut: EN ISO 11148 sesuai dengan ketentuan-ketentuan dalam Petunjuk-Petunjuk 2006/42/EG. Naskah teknik (2006/42/EG) di: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Cara memasang Gagang tambahan (lihat gambar A) Untuk alasan keamanan, perkakas tenaga angin ini dapat digunakan dengan gagang tambahan 10 yang terpasang. Bor hammer tenaga angin Nomor model 0 607 557 501 Kecepatan putaran maks. selama dibebani min

Banyaknya getaran min

72,5 Ulir stud penyambung dari sambungan slang G1/4" Diameter dalam slang mm 13 Konsumsi udara selama tidak dibebankan l/s cfm

lbs 3,0 6,6 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS Bor hammer tenaga angin OBJ_BUCH-2092-002.book Page 230 Thursday, February 23, 2017 11:46 AMBahasa Indonesia | 231 Bosch Power Tools 1 609 92A 33X | (23.2.17) Anda bisa memutarkan gagang tambahan 10 ke kedudukan yang cocok dengan macam pekerjaan, supaya posisi kerja mantap dan tidak begitu melelahkan. – Putarkan baut kupu-kupu untuk penyetelan gagang tambahan 4 dalam arah yang berlawanan dengan jalannya jarum jam dan putarkan gagang tambahan 10 ke kedudukan yang diperlukan. Setelah itu baut kupu-kupu 4 diputarkan dalam arah jalannya jarum jam untuk mengencangkannya kembali. Saluran udara eksaust Dengan saluran udara eksaust Anda bisa mengalirkan udara eksaust melalui slang eksaust menjauh dari tempat Anda bekerja dan pada waktu yang sama terjadi peredaman suara secara optimal. Selain itu Anda memperbaiki syarat kerja karena tempat Anda bekerja tidak menjadi tercemar karena udara yang mengandung uap minyak atau karena debu dan serbuk yang beterbangan. – Ulirkan peredam bunyi pada eksaust 8 keluar, dan gantikannya dengan satu nipel slang 9. – Kendorkan klem slang 12 dari slang udara eksaust dan pasangkan slang udara eksaust menyelubungi nipel slang 9 dengan cara mengencangkan klem slang. Sambungan pada pengadaan udara (lihat gambar B) Harap perhatikan bahwa tekanan udara tidak lebih rendah dari 5 bar (72,5 psi), yang menunjukkan bahwa tekanan udara untuk tekanan pengoperasian ini telah dikeluarkan. Untuk daya maksimal, ukuran diameter dalam slang serta ulir stud penyambung harus sesuai dengan data-data yang tercantum dalam bab „Data teknis“. Supaya daya tidak berkurang, gunakanlah slang dengan panjang maksimal 4 m. Udara bertekanan yang dialirkan masuk harus bebas dari debu dan kelembaban supaya perkakas pakai udara bertekanan tidak rusak, kotor dan karatan. Petunjuk: Perlu digunakan alat servis untuk udara bertekanan. Alat servis ini menjamin fungsi yang mulus dari perkakas pakai udara bertekanan. Perhatikanlah petunjuk-petunjuk untuk penggunaan dari alat servis. Semua peralatan, sambungan penghubung dan slang-slang harus cocok untuk tekanan udara dan volume udara yang dibutuhkan. Hindarkan terjadinya penyempitan slang-slang, misalnya karena terhimpit, terlipat atau tertarik! Jika Anda ragu-ragu, periksalah tekanan udara masuk dengan satu manometer selama perkakas pakai udara bertekanan hidup. Sambungan pengadaan udara pada perkakas pakai udara bertekanan – Putarkan nipel slang 9 dalam stud sambungan untuk udara masuk 7. Untuk menghindarkan terjadinya kerusakan pada bagian- bagian ventil di bagian dalam dari perkakas pakai udara bertekanan, pada waktu memutar masuk atau ke luar nipel slang 9 perkakas ditahan pada stud sambungan untuk udara masuk 7 yang di luar dengan kunci pas (ukuran mulut 22 mm). – Kendorkan klem-klem slang 12 dari slang udara masuk 13, dan pasangkan slang udara masuk menyelubungi nipel slang 9, dengan cara mengencangkan klem slang. Petunjuk: Pasangkan selalu slang udara masuk pada perkakas pakai udara bertekanan dahulu, baru kemudian pada alat servis. Memilih cekaman mata bor dan alat kerja Untuk membor pakai hamering dan memahat (memahat hanya dengan aksesori MV 200) harus digunakan alat kerja- alat kerja SDS-plus, yang dipasangkan pada cekaman mata bor SDS-plus. Untuk membor tanpa getaran di kayu, logam, keramik dan bahan sintetik serta untuk menyekrup diperlukan alat kerja- alat kerja tanpa SDS-plus (misalnya mata bor dengan gagang berbentuk silinder). Untuk alat kerja-alat kerja ini diperlukan cekaman mata bor yang dikunci dan dibuka dengan tangan atau cekaman mata bor pakai kunci bergigi. Mengganti cekaman mata bor pakai kunci bergigi Untuk bekerja dengan alat kerja-alat kerja tanpa SDS-plus (misalnya mata bor dengan gagang berbentuk silinder) harus dipasangkan cekaman mata bor yang cocok (cekaman mata bor pakai kunci bergigi atau cekaman mata bor yang dikunci dan dibuka dengan tangan, aksesori). Memasang cekaman mata bor pakai kunci bergigi (lihat gambar C) – Ulirkan batang pegangan SDS-plus untuk cekaman mata bor 16 dalam cekaman mata bor pakai kunci bergigi 15. Kencangkan cekaman mata bor pakai kunci bergigi 15 dengan sekrup pengaman 14. Perhatikanlah bahwa sekrup pengaman mempunyai ulir kiri. Memasukkan cekaman mata bor pakai kunci bergigi (lihat gambar D) – Bersihkan ujung pegang dari batang pegangan cekaman mata bor dan lumasinya sedikit. – Pasangkan cekaman mata bor pakai kunci bergigi dengan batang ke dalam pemegang alat kerja dengan cara memutarnya sampai mengancing sendiri. – Periksalah apakah sudah terkunci dengan cara menarik cekaman mata bor pakai kunci bergigi. Melepaskan cekaman mata bor pakai kunci bergigi – Geserkan selubung pengunci 3 ke belakang dan lepaskan cekaman mata bor pakai kunci bergigi 15. Mengganti alat kerja Kap pelindung debu 2 menghindarkan debu masuk ke dalam pemegang alat kerja selama mesin digunakan. Selama memasang alat kerja, perhatikanlah supaya kap pelindung debu 2 tidak menjadi rusak. Kap pelindung debu yang rusak harus segera diganti. Kami anjurkan supaya pekerjaan ini dilakukan oleh suatu Service Center Bosch. OBJ_BUCH-2092-002.book Page 231 Thursday, February 23, 2017 11:46 AM232 | Bahasa Indonesia 1 609 92A 33X | (23.2.17) Bosch Power Tools Memasang alat kerja SDS-plus (lihat gambar E) Dengan cekaman mata bor SDS-plus Anda bisa memasangkan alat kerja dengan mudah dan cepat dan tidak diperlukan perkakas lainnya untuk membantu. – Bersihkan ujung pegang dari alat kerja dan lumasinya sedikit. – Masukkan alat kerja ke dalam pemegang alat kerja sambil memutarkannya sampai mengancing sendiri. – Periksalah apakah alat kerja sudah terkunci dengan cara menariknya. Alat kerja SDS-plus harus bisa bergerak dengan bebas. Hal ini menimbulkan penyimpangan putaran sewaktu perkakas listrik berjalan tanpa beban. Ini tidak mempengaruhi ketepatan lubang bor, karena mata bor memusat sendiri sewaktu membor. Melepaskan alat kerja SDS-plus (lihat gambar F) – Dorongkan selubung pengunci 3 ke belakang dan lepaskan alat kerja. Memasang alat kerja-alat kerja tanpa SDS-plus Petunjuk: Janganlah menggunakan alat kerja-alat kerja tanpa SDS-plus untuk membor pakai hamering atau untuk memahat! Alat kerja-alat kerja tanpa SDS-plus dan cekaman mata bornya menjadi rusak jika digunakan untuk membor pakai hamering dan memahat. – Pasangkan cekaman mata bor pakai kunci bergigi 15 (lihat „Mengganti cekaman mata bor pakai kunci bergigi“, halaman 231). – Bukakan cekaman mata bor pakai kunci bergigi 15 dengan cara memutarkannya, sampai alat kerja bisa dipasangkan. Pasangkan alat kerja. – Masukkan kunci cekaman mata bor ke dalam lubang- lubang yang khusus untuknya di cekaman mata bor pakai kunci bergigi 15 dan kencangkan alat kerja secara rata. Melepaskan alat kerja-alat kerja tanpa SDS-plus – Putarkan selubung dari cekaman mata bor pakai kunci bergigi 15 dengan menggunakan kunci cekaman mata bor dalam arah yang berlawanan dengan jalannya jarum jam hingga alat kerja bisa dikeluarkan. Penggunaan Cara penggunaan Perkakas tenaga angin akan bekerja secara optimal pada tekanan pengerjaan sebesar 5 bar (72,5 psi), yang diukur dari udara yang masuk (air intake) ketika perkakas tenaga angin dihidupkan. Menyetel macam pekerjaan Dengan menggunakan switch penghenti getaran/putaran 5, Anda dapat memilih jenis pengoperasian pada perkakas tenaga angin ini. Petunjuk: Harap matikan dulu perkakas tenaga angin sebelum Anda mengubah jenis pengoperasian! Jika tidak, perkakas tenaga angin ini dapat mengalami kerusakan. – Putarkan sakelar pengatur tanpa hamering/tanpa putaran 5 ke posisi yang diperlukan. Menghidupkan/mematikan Untuk menghemat energi, cukup nyalakan bor bertekanan udara jika akan digunakan. –Untuk menghidupkan perkakas pakai udara bertekanan, tekan tombol untuk menghidupkan dan mematikan 6 dan tahan tekanan pada tombol selama penggunaan perkakas. –Untuk mematikan perkakas pakai udara bertekanan, lepaskan tombol untuk menghidupkan dan mematikan 6. Petunjuk-petunjuk untuk pemakaian Pembebanan yang terjadi tiba-tiba mengakibatkan kecepatan putaran berkurang atau perkakas berhenti, akan tetapi tidak merusakkan motor. Menyetel pembatas kedalaman (lihat gambar G) Dengan pembatas kedalaman lubang 11 kedalaman pemboran X bisa disetelkan. – Lepaskan baut kupu-kupu 4 pada gagang tambahan 10. – Tarik pembatas kedalaman lubang sedemikian, sampai jarak antara pucuk mata bor dan pucuk pembatas kedalaman lubang adalah kedalaman pemboran X yang dikehendaki. – Kencangkan kembali baut kupu-kupu. Rawatan dan servis Rawatan dan kebersihan Biarkan tenaga ahli yang berpengalaman saja untuk melakukan pekerjaan perawatan dan reparasi. Dengan demikian keselamatan kerja dengan perkakas listrik tetap terjamin. Satu Service Center Bosch yang ahli dan resmi dapat melakukan pekerjaan ini dengan cepat dan baik. Membersihkan secara berkala – Bersihkan secara berkala saringan pada tempat udara masuk pada perkakas pakai udara bertekanan. Lepaskan nipel slang 9 dan bersihkan saringan dari debu dan pencemaran. Pasangkan kembali nipel slang dengan kencang. – Partikel air dan pencemaran yang ada dalam udara bertekanan mengakibatkan terbentuknya karat yang lalu membuat lamela, ventil dsb. menjadi aus. Untuk menghin- darkannya, masukkan beberapa tetes minyak pelumas ke Posisi untuk membor tanpa getaran di kayu, logam, keramik dan bahan sintetik serta untuk menyekrup. Posisi untuk memahat

OBJ_BUCH-2092-002.book Page 232 Thursday, February 23, 2017 11:46 AMTiếng Việt | 233 Bosch Power Tools 1 609 92A 33X | (23.2.17) dalam stud sambungan untuk udara masuk 7. Sambungkan kembali perkakas pada pengadaan udara (lihat „Sambungan pada pengadaan udara“, halaman 231) dan biarkan perkakas berjalan selama 5–10 detik, sembari Anda membersihkan minyak pelumas yang merembes. Jika perkakas pakai udara bertekanan tidak digunakan untuk waktu yang lama, lakukanlah selalu hal ini. Merawat secara berkala – Setelah penggunaan perkakas selama kira-kira 150 jam, persneling harus dibersihkan dengan tiner yang tidak keras. Taatilah petunjuk-petunjuk dari pabrik tiner untuk penggunaan dan pembuangan. Setelah itu persneling harus dilumasi dengan minyak pelumas persneling yang khusus dari Bosch. Ulangi pembersihan ini secara berkala masing-masing setelah 300 jam penggunaan dihitung dari pembersihan pertama. Minyak pelumas persneling khusus (225 ml) Nomor model 3 605 430 009 – Lamela-lamela turbin harus diperiksa secara berkala oleh tenaga ahli dan jika perlu harus digantikan. Pelumasan perkakas pakai udara bertekanan yang tidak termasuk seri CLEAN Pada semua perkakas pakai udara bertekanan dari Bosch yang tidak termasuk seri CLEAN (satu model khusus dari motor pakai udara bertekanan yang berfungsi dengan udara bertekanan tanpa minyak), udara bertekanan yang dialirkan sebaiknya dicampuri dengan uap minyak. Pembuat uap minyak yang diperlukan berada pada alat servis untuk udara bertekanan yang disambungkan pada perkakas pakai udara bertekanan (keterangan lebih lanjut bisa Anda dapatkan dari pabrik kompresor). Untuk pelumasan langsung perkakas pakai udara bertekanan atau untuk mencampurkan pada alat servis, gunakanlah minyak pelumas SAE 10 atau SAE 20. Aksesori Anda dapat mencari informasi mengenai aksesoris berkualitas yang lengkap melalui situs web www.bosch-pt.com atau di dealer khusus Anda. Layanan pasca beli dan konseling terkait pengoperasian Jika Anda ingin menanyakan sesuatu atau memesan suku cadang, sebutkan atau tuliskan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe perkakas pakai udara bertekanan. Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di: www.bosch-pt.com Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk- produk kami dan aksesorisnya. Indonesia PT. Robert Bosch Arkadia Office Park, Tower F
