BEDIENUNGSANLEITUNG DBH 740 R BOSCH

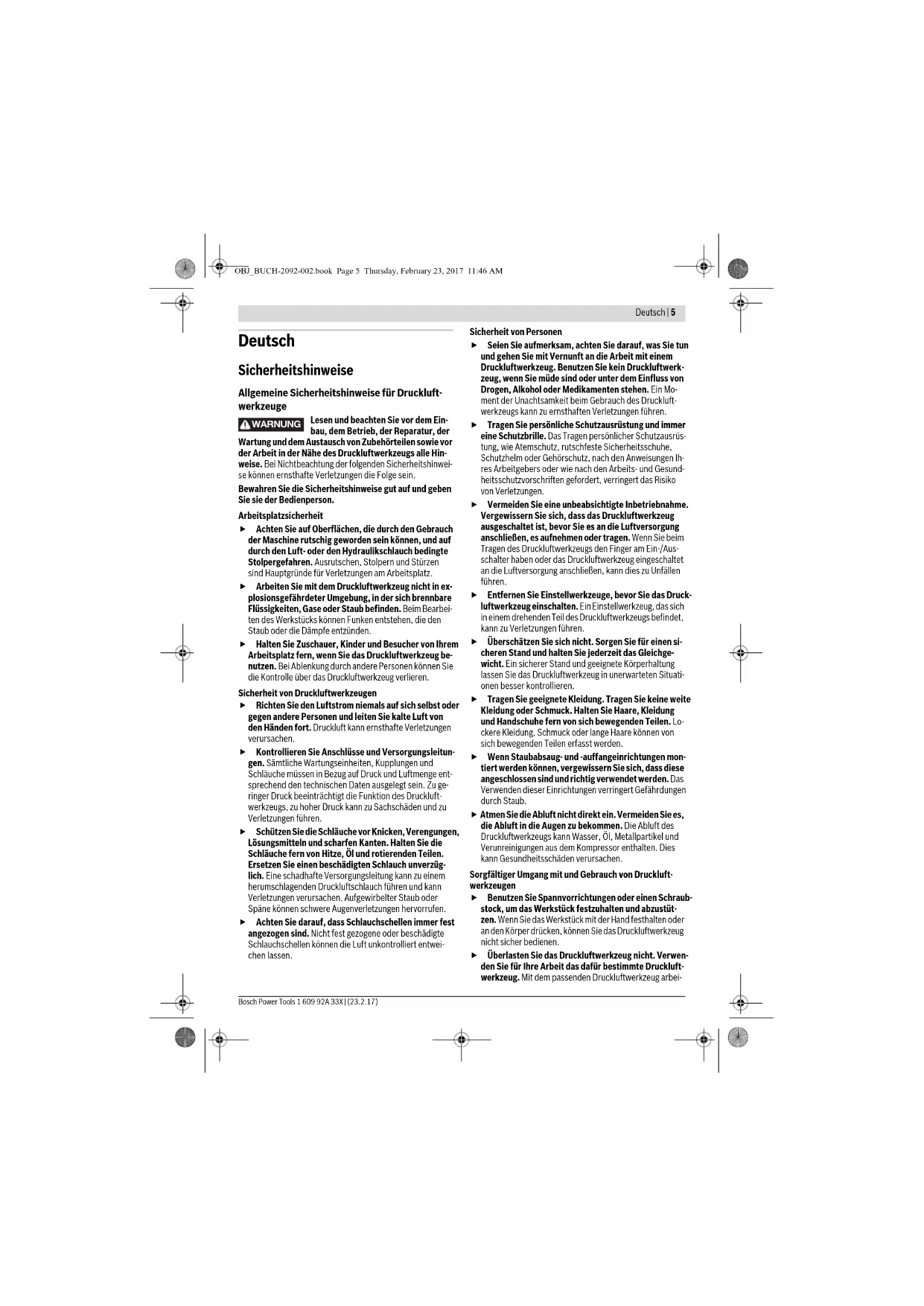

OBJ_BUCH-2092-002.book Page 4 Thursday, February 23, 2017 11:46 AMDeutsch | 5 Bosch Power Tools 1 609 92A 33X | (23.2.17) Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Druckluft- werkzeuge Lesen und beachten Sie vor dem Ein- bau, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe des Druckluftwerkzeugs alle Hin- weise. Bei Nichtbeachtung der folgenden Sicherheitshinwei- se können ernsthafte Verletzungen die Folge sein. Bewahren Sie die Sicherheitshinweise gut auf und geben Sie sie der Bedienperson. Arbeitsplatzsicherheit Achten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein können, und auf durch den Luft- oder den Hydraulikschlauch bedingte Stolpergefahren. Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz. Arbeiten Sie mit dem Druckluftwerkzeug nicht in ex- plosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Bearbei- ten des Werkstücks können Funken entstehen, die den Staub oder die Dämpfe entzünden. Halten Sie Zuschauer, Kinder und Besucher von Ihrem Arbeitsplatz fern, wenn Sie das Druckluftwerkzeug be- nutzen. Bei Ablenkung durch andere Personen können Sie die Kontrolle über das Druckluftwerkzeug verlieren. Sicherheit von Druckluftwerkzeugen Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen und leiten Sie kalte Luft von den Händen fort. Druckluft kann ernsthafte Verletzungen verursachen. Kontrollieren Sie Anschlüsse und Versorgungsleitun- gen. Sämtliche Wartungseinheiten, Kupplungen und Schläuche müssen in Bezug auf Druck und Luftmenge ent- sprechend den technischen Daten ausgelegt sein. Zu ge- ringer Druck beeinträchtigt die Funktion des Druckluft- werkzeugs, zu hoher Druck kann zu Sachschäden und zu Verletzungen führen. Schützen Sie die Schläuche vor Knicken, Verengungen, Lösungsmitteln und scharfen Kanten. Halten Sie die Schläuche fern von Hitze, Öl und rotierenden Teilen. Ersetzen Sie einen beschädigten Schlauch unverzüg- lich. Eine schadhafte Versorgungsleitung kann zu einem herumschlagenden Druckluftschlauch führen und kann Verletzungen verursachen. Aufgewirbelter Staub oder Späne können schwere Augenverletzungen hervorrufen. Achten Sie darauf, dass Schlauchschellen immer fest angezogen sind. Nicht fest gezogene oder beschädigte Schlauchschellen können die Luft unkontrolliert entwei- chen lassen. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzen Sie kein Druckluftwerk- zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Mo- ment der Unachtsamkeit beim Gebrauch des Druckluft- werkzeugs kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Atemschutz, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, nach den Anweisungen Ih- res Arbeitgebers oder wie nach den Arbeits- und Gesund- heitsschutzvorschriften gefordert, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Druckluftwerkzeug ausgeschaltet ist, bevor Sie es an die Luftversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Druckluftwerkzeugs den Finger am Ein-/Aus- schalter haben oder das Druckluftwerkzeug eingeschaltet an die Luftversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge, bevor Sie das Druck- luftwerkzeug einschalten. Ein Einstellwerkzeug, das sich in einem drehenden Teil des Druckluftwerkzeugs befindet, kann zu Verletzungen führen. Überschätzen Sie sich nicht. Sorgen Sie für einen si- cheren Stand und halten Sie jederzeit das Gleichge- wicht. Ein sicherer Stand und geeignete Körperhaltung lassen Sie das Druckluftwerkzeug in unerwarteten Situati- onen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. Atmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu bekommen. Die Abluft des Druckluftwerkzeugs kann Wasser, Öl, Metallpartikel und Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesundheitsschäden verursachen. Sorgfältiger Umgang mit und Gebrauch von Druckluft- werkzeugen Benutzen Sie Spannvorrichtungen oder einen Schraub- stock, um das Werkstück festzuhalten und abzustüt- zen. Wenn Sie das Werkstück mit der Hand festhalten oder an den Körper drücken, können Sie das Druckluftwerkzeug nicht sicher bedienen. Überlasten Sie das Druckluftwerkzeug nicht. Verwen- den Sie für Ihre Arbeit das dafür bestimmte Druckluft- werkzeug. Mit dem passenden Druckluftwerkzeug arbei- WARNUNG OBJ_BUCH-2092-002.book Page 5 Thursday, February 23, 2017 11:46 AM6 | Deutsch 1 609 92A 33X | (23.2.17) Bosch Power Tools ten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Druckluftwerkzeug, dessen Ein-/ Ausschalter defekt ist. Ein Druckluftwerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Unterbrechen Sie die Luftversorgung, bevor Sie Gerä- teeinstellungen vornehmen, Zubehörteile wechseln oder bei längerem Nichtgebrauch. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Bewahren Sie unbenutzte Druckluftwerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Druckluftwerkzeug nicht benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Druckluftwerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie das Druckluftwerkzeug mit Sorgfalt. Kont- rollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, und ob Teile gebro- chen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Druckluftwerk- zeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu füh- ren. Verwenden Sie Druckluftwerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Damit werden Staubent- wicklung, Schwingungen und Geräuschentwicklung soweit wie möglich reduziert. Das Druckluftwerkzeug sollte ausschließlich von quali- fizierten und geschulten Bedienern eingerichtet, ein- gestellt oder verwendet werden. Das Druckluftwerkzeug darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheits- maßnahmen verringern und die Risiken für den Bediener erhöhen. Service Lassen Sie Ihr Druckluftwerkzeug nur von qualifizier- tem Fachpersonal und nur mit Original-Ersatzteilen re- parieren. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt. Sicherheitshinweise für Druckluft-Bohrhämmer Kontrollieren Sie, ob das Typenschild lesbar ist. Besor- gen Sie sich gegebenenfalls Ersatz vom Hersteller. Bei einem Bruch des Werkstücks oder eines der Zube- hörteile oder gar des Druckluftwerkzeugs selbst kön- nen Teile mit hoher Geschwindigkeit herausgeschleu- dert werden. Beim Betrieb sowie bei Reparatur- oder Wartungs- arbeiten und beim Austausch von Zubehörteilen am Druckluftwerkzeug ist immer ein schlagfester Augen- schutz zu tragen. Der Grad des erforderlichen Schut- zes sollte für jeden einzelnen Einsatz gesondert bewer- tet werden. Tragen Sie einen Schutzhelm, wenn Sie Arbeiten über Kopf ausführen. So vermeiden Sie Verletzungen. Verwenden Sie das Druckluftwerkzeug nur, wenn der Meißel gegen Herausfallen gesichert ist. Das Einsatz- werkzeug kann sonst herausgeschleudert werden. Verschlissene, verbogene oder gebrochenen Teile der Werkzeugaufnahme müssen ausgetauscht werden. So vermeiden Sie Verletzungen. Setzen Sie das Druckluftwerkzeug fest auf die zu bear- beitende Oberfläche auf, bevor Sie das Druckluftwerk- zeug einschalten. Die Bediener und das Wartungspersonal müssen phy- sisch in der Lage sein, die Größe, das Gewicht und die Leistung des Druckluftwerkzeugs zu handhaben. Seien Sie auf unerwartete Bewegungen des Druckluft- werkzeugs gefasst, die infolge von Reaktionskräften oder dem Bruch des Einsatzwerkzeugs entstehen kön- nen. Halten Sie das Druckluftwerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Positi- on, in der Sie diese Bewegungen abfangen können. Die- se Vorsichtsmaßnahmen können Verletzungen vermeiden. Vorsicht! Einsatzwerkzeuge können bei längerem Be- trieb des Druckluftwerkzeugs heiß werden. Verwenden Sie Schutzhandschuhe. Bei einer Unterbrechung der Luftversorgung oder re- duziertem Betriebsdruck schalten Sie das Druckluft- werkzeug aus. Prüfen Sie den Betriebsdruck und starten Sie bei optimalem Betriebsdruck erneut. Bei der Verwendung des Druckluftwerkzeugs kann der Bediener bei der Ausführung arbeitsbezogener Tätig- keiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Kör- perteilen erfahren. Nehmen Sie für die Arbeit mit diesem Druckluftwerk- zeug eine bequeme Stellung ein, achten Sie auf siche- ren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener sollte während lang dauernder Arbeiten die Körperhaltung verändern, was helfen kann, Unannehmlichkeiten und Ermüdung zu vermei- den. Falls der Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Krib- beln, Taubheit, Brennen oder Steifheit an sich wahr- nimmt, sollten diese warnenden Anzeichen nicht igno- riert werden. Der Bediener sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Medizi- ner konsultieren. Verwenden Sie den Meißel niemals als Handwerkzeug. Die Meißel sind wärmebehandelt und können brechen. Verwenden Sie nur scharfe Meißel. Bei stumpfem Ein- satzwerkzeug kann es zu starken Schwingungen und Ermü- dungsbrüchen kommen. OBJ_BUCH-2092-002.book Page 6 Thursday, February 23, 2017 11:46 AMDeutsch | 7 Bosch Power Tools 1 609 92A 33X | (23.2.17) Kühlen Sie niemals heiße Zubehörteile in Wasser ab. Dies kann zu Sprödigkeit und vorzeitigem Versagen führen. Benutzen Sie den Meißel nicht als Hebel. Er kann sonst brechen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach- beschädigung. Vermeiden Sie den Kontakt mit einer spannungsfüh- renden Leitung. Das Druckluftwerkzeug ist nicht isoliert, und der Kontakt mit einer spannungsführenden Leitung kann zu einem elektrischen Schlag führen. Der beim Schmirgeln, Sägen, Schlei- fen, Bohren und ähnlichen Tätigkeiten entstehende Staub kann krebserzeugend, fruchtschädi- gend oder erbgutverändernd wirken. Einige der in diesen Stäuben enthaltenen Stoffe sind: – Blei in bleihaltigen Farben und Lacken; – kristalline Kieselerde in Ziegeln, Zement und anderen Maurerarbeiten; – Arsen und Chromat in chemisch behandeltem Holz. Das Risiko einer Erkrankung hängt davon ab, wie oft Sie diesen Stoffen ausgesetzt sind. Um die Gefahr zu reduzieren, sollten Sie nur in gut belüfteten Räumen mit entsprechender Schutzausrüstung arbeiten (z.B. mit speziell konstruierten Atemschutzgeräten, die auch kleinste Staubpartikel heraus- filtern). Beim Arbeiten am Werkstück kann zusätzliche Lärmbe- lastung entstehen, die durch geeignete Maßnahmen vermieden werden kann, wie z.B. die Verwendung von Dämmstoffen beim Auftreten von Klingelgeräuschen am Werkstück. Betreiben Sie das Druckluftwerkzeug so, dass mög- lichst wenig Staub entsteht, z.B. durch Befeuchten des zu bearbeitenden Materials. Verfügt das Druckluftwerkzeug über einen Schall- dämpfer, ist stets sicherzustellen, dass dieser beim Be- trieb des Druckluftwerkzeugs vor Ort ist und sich in ei- nem guten Arbeitszustand befindet. Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen. Tragen Sie enganliegende Handschuhe. Handgriffe von Druckluftwerkzeugen werden durch die Druckluftströ- mung kalt. Warme Hände sind unempfindlicher gegen Vib- rationen. Weite Handschuhe können von rotierenden Tei- len erfasst werden. Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit dem Druckluft- werkzeug ein, benachrichtigen Sie Ihren Arbeitgeber und konsultieren Sie einen Arzt. Halten Sie das Einsatzwerkzeug nicht während des Ar- beitens fest. Halten Sie das Druckluftwerkzeug mit nicht allzu fes- tem, aber sicherem Griff unter Einhaltung der erfor- derlichen Hand-Reaktionskräfte. Die Schwingungen können sich verstärken, je fester Sie das Werkzeug halten. Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden. Verwenden Sie Whipcheck-Schlauchsicherun- gen, um Schutz für den Fall eines Versagens der Ver- bindung des Schlauchs mit dem Druckluftwerkzeug oder von Schläuchen untereinander zu bieten. Tragen Sie das Druckluftwerkzeug niemals am Schlauch. Schalten Sie das Druckluftwerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Re- aktionsmomente gefasst, die einen Rückschlag verur- sachen. Das Einsatzwerkzeug blockiert, wenn: – das Druckluftwerkzeug überlastet wird, – es im zu bearbeitenden Werkstück verkantet oder – es mit der Spitze durch den zu bearbeitenden Werkstoff hindurchgeht. Verwenden Sie Hilfsmittel zur Aufnahme von Reakti- onsmomenten, wie z.B. eine Abstützvorrichtung. Falls dies nicht möglich ist verwenden Sie einen Zusatz- handgriff. Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Sie können sich verletzen. Lassen Sie den Bohrer nicht auf dem Werkstück rat- tern. Dies kann zu einer erheblichen Verstärkung der Schwingungen führen. Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Druckluftwerkzeugs von Bedeutung sein. Prägen Sie sich bit- te die Symbole und ihre Bedeutung ein. Die richtige Interpre- tation der Symbole hilft Ihnen, das Druckluftwerkzeug besser und sicherer zu gebrauchen. WARNUNG Symbol Bedeutung Lesen und beachten Sie vor dem Einbau, dem Betrieb, der Repara- tur, der Wartung und dem Aus- tausch von Zubehörteilen sowie vor der Arbeit in der Nähe des Druckluftwerkzeugs alle Hinweise. Bei Nichtbeachtung der Sicherheits- hinweise und Anweisungen können ernsthafte Verletzungen die Folge sein. Tragen Sie Gehörschutz. Die Einwir- kung von Lärm kann Gehörverlust be- wirken. Tragen Sie eine Schutzbrille. OBJ_BUCH-2092-002.book Page 7 Thursday, February 23, 2017 11:46 AM8 | Deutsch 1 609 92A 33X | (23.2.17) Bosch Power Tools Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Druckluftwerkzeugs auf, und lassen Sie diese Seite aufge- klappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Druckluftwerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Me- tall, Keramik und Kunststoff. Der Bohrhammer ist für den Einsatz in nassen und feuchten Räumen sowie für Baustellen im Freien geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Druckluftwerkzeuges auf der Gra- fikseite. 1 Werkzeugaufnahme 2 Staubschutzkappe 3 Verriegelungshülse 4 Flügelschraube für Zusatzgriffverstellung 5 Schlag-/Drehstopp-Schalter 6 Ein-/Ausschalter 7 Anschlussstutzen am Lufteinlass 8 Luftaustritt mit Schalldämpfer 9 Schlauchnippel 10 Zusatzgriff 11 Tiefenanschlag 12 Schlauchschelle 13 Zuluftschlauch 14 Sicherungsschraube für Zahnkranzbohrfutter* 15 Zahnkranzbohrfutter* 16 SDS-plus-Aufnahmeschaft für Bohrfutter* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Geräusch-/Vibrationsinformation Messwerte für Geräusch ermittelt entsprechend EN ISO 15744. Der A-bewertete Geräuschpegel des Druckluftwerkzeugs be- trägt typischerweise: Schalldruckpegel 89 dB(A); Schallleis- tungspegel 100 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN 28927: Hammerbohren in Beton: a

Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: WWatt Leistung Nm Newtonmeter Energieeinheit (Drehmoment)

lbs Kilogramm Pounds Masse, Gewicht mm Millimeter Länge min

Minuten Sekunden Zeitspanne, Dauer min

Umdrehungen oder Bewe- gungen pro Minute Leerlaufdrehzahl bar psi bar pounds per square inch Luftdruck l/s cfm Liter pro Sekunde cubic feet/minute Luftverbrauch dB Dezibel Bes. Maß der relativen Lautstärke SWF Schnellwechselfutter Werkzeugaufnahme Symbol für Innensechskant Symbol für Außenvierkant UNF US-Feingewinde (Unified National Fine Thread Series)

NPT Whitworth-Gewinde National pipe thread Anschlussgewinde Symbol Bedeutung Druckluft-Bohrhammer Sachnummer 0 607 557 501 max. Lastdrehzahl min

Abgabeleistung W 740 Bohrdurchmesser max.: –Beton –Stahl –Holz

Werkzeugaufnahme SDS-plus max. Arbeitsdruck am Werkzeug bar psi

72,5 Anschlussgewinde des Schlauchanschlusses G1/4" Lichte Schlauchweite mm 13 Luftverbrauch im Leerlauf l/s cfm

31,8 Gewicht entsprechend EPTA- Procedure 01:2014

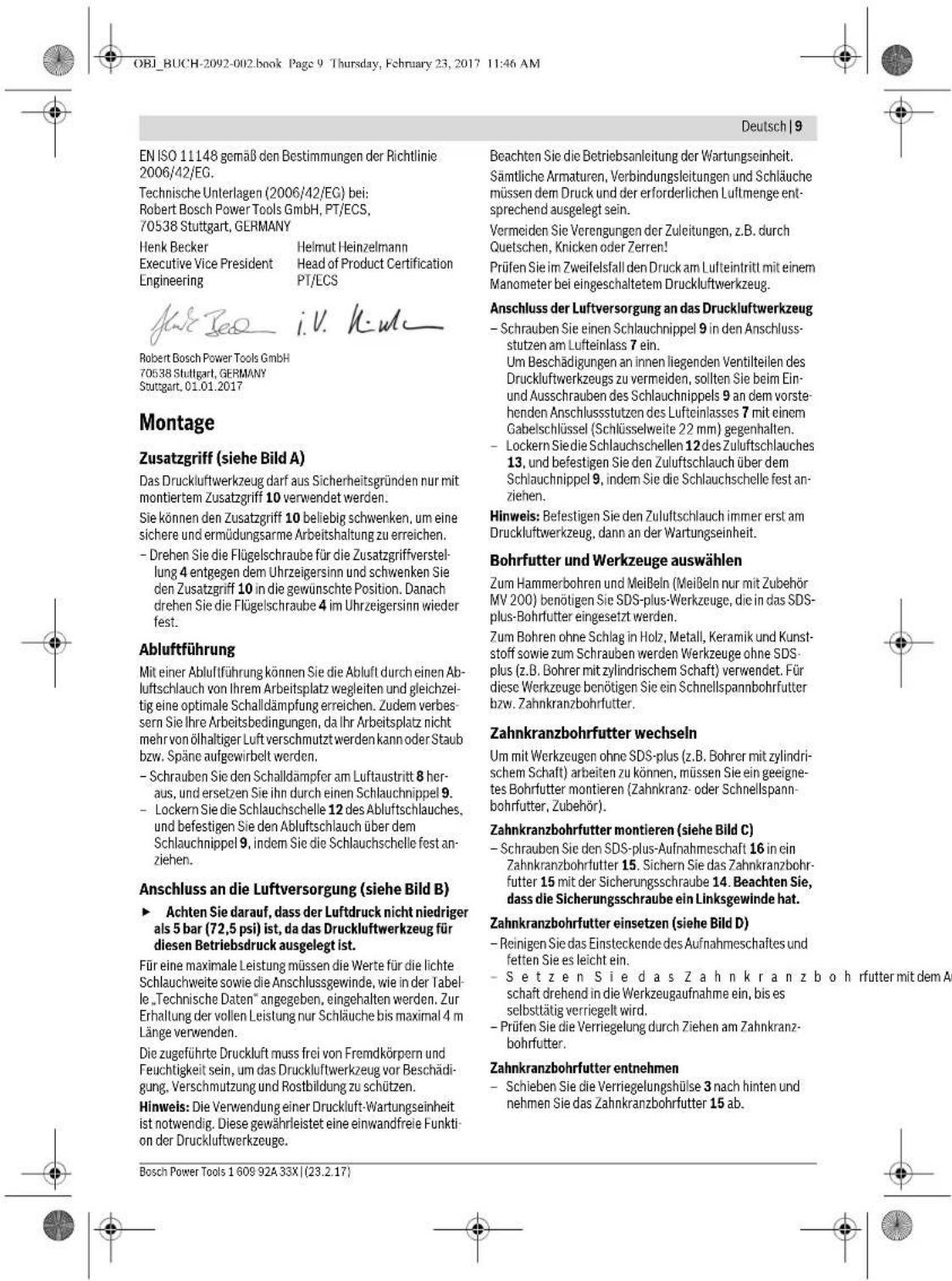

lbs 3,0 6,6 OBJ_BUCH-2092-002.book Page 8 Thursday, February 23, 2017 11:46 AMDeutsch | 9 Bosch Power Tools 1 609 92A 33X | (23.2.17) EN ISO 11148 gemäß den Bestimmungen der Richtlinie 2006/42/EG. Technische Unterlagen (2006/42/EG) bei: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage Zusatzgriff (siehe Bild A) Das Druckluftwerkzeug darf aus Sicherheitsgründen nur mit montiertem Zusatzgriff 10 verwendet werden. Sie können den Zusatzgriff 10 beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen. – Drehen Sie die Flügelschraube für die Zusatzgriffverstel- lung 4 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 10 in die gewünschte Position. Danach drehen Sie die Flügelschraube 4 im Uhrzeigersinn wieder fest. Abluftführung Mit einer Abluftführung können Sie die Abluft durch einen Ab- luftschlauch von Ihrem Arbeitsplatz wegleiten und gleichzei- tig eine optimale Schalldämpfung erreichen. Zudem verbes- sern Sie Ihre Arbeitsbedingungen, da Ihr Arbeitsplatz nicht mehr von ölhaltiger Luft verschmutzt werden kann oder Staub bzw. Späne aufgewirbelt werden. – Schrauben Sie den Schalldämpfer am Luftaustritt 8 her- aus, und ersetzen Sie ihn durch einen Schlauchnippel 9. – Lockern Sie die Schlauchschelle 12 des Abluftschlauches, und befestigen Sie den Abluftschlauch über dem Schlauchnippel 9, indem Sie die Schlauchschelle fest an- ziehen. Anschluss an die Luftversorgung (siehe Bild B) Achten Sie darauf, dass der Luftdruck nicht niedriger als 5 bar (72,5 psi) ist, da das Druckluftwerkzeug für diesen Betriebsdruck ausgelegt ist. Für eine maximale Leistung müssen die Werte für die lichte Schlauchweite sowie die Anschlussgewinde, wie in der Tabel- le „Technische Daten“ angegeben, eingehalten werden. Zur Erhaltung der vollen Leistung nur Schläuche bis maximal 4 m Länge verwenden. Die zugeführte Druckluft muss frei von Fremdkörpern und Feuchtigkeit sein, um das Druckluftwerkzeug vor Beschädi- gung, Verschmutzung und Rostbildung zu schützen. Hinweis: Die Verwendung einer Druckluft-Wartungseinheit ist notwendig. Diese gewährleistet eine einwandfreie Funkti- on der Druckluftwerkzeuge. Beachten Sie die Betriebsanleitung der Wartungseinheit. Sämtliche Armaturen, Verbindungsleitungen und Schläuche müssen dem Druck und der erforderlichen Luftmenge ent- sprechend ausgelegt sein. Vermeiden Sie Verengungen der Zuleitungen, z.B. durch Quetschen, Knicken oder Zerren! Prüfen Sie im Zweifelsfall den Druck am Lufteintritt mit einem Manometer bei eingeschaltetem Druckluftwerkzeug. Anschluss der Luftversorgung an das Druckluftwerkzeug – Schrauben Sie einen Schlauchnippel 9 in den Anschluss- stutzen am Lufteinlass 7 ein. Um Beschädigungen an innen liegenden Ventilteilen des Druckluftwerkzeugs zu vermeiden, sollten Sie beim Ein- und Ausschrauben des Schlauchnippels 9 an dem vorste- henden Anschlussstutzen des Lufteinlasses 7 mit einem Gabelschlüssel (Schlüsselweite 22 mm) gegenhalten. – Lockern Sie die Schlauchschellen 12 des Zuluftschlauches 13, und befestigen Sie den Zuluftschlauch über dem Schlauchnippel 9, indem Sie die Schlauchschelle fest an- ziehen. Hinweis: Befestigen Sie den Zuluftschlauch immer erst am Druckluftwerkzeug, dann an der Wartungseinheit. Bohrfutter und Werkzeuge auswählen Zum Hammerbohren und Meißeln (Meißeln nur mit Zubehör MV 200) benötigen Sie SDS-plus-Werkzeuge, die in das SDS- plus-Bohrfutter eingesetzt werden. Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunst- stoff sowie zum Schrauben werden Werkzeuge ohne SDS- plus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter bzw. Zahnkranzbohrfutter. Zahnkranzbohrfutter wechseln Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindri- schem Schaft) arbeiten zu können, müssen Sie ein geeigne- tes Bohrfutter montieren (Zahnkranz- oder Schnellspann- bohrfutter, Zubehör). Zahnkranzbohrfutter montieren (siehe Bild C) – Schrauben Sie den SDS-plus-Aufnahmeschaft 16 in ein Zahnkranzbohrfutter 15. Sichern Sie das Zahnkranzbohr- futter 15 mit der Sicherungsschraube 14. Beachten Sie, dass die Sicherungsschraube ein Linksgewinde hat. Zahnkranzbohrfutter einsetzen (siehe Bild D) – Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein. –Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahme- schaft drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird. – Prüfen Sie die Verriegelung durch Ziehen am Zahnkranz- bohrfutter. Zahnkranzbohrfutter entnehmen – Schieben Sie die Verriegelungshülse 3 nach hinten und nehmen Sie das Zahnkranzbohrfutter 15 ab. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-2092-002.book Page 9 Thursday, February 23, 2017 11:46 AM10 | Deutsch 1 609 92A 33X | (23.2.17) Bosch Power Tools Werkzeugwechsel Die Staubschutzkappe 2 verhindert weitgehend das Eindrin- gen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges dar- auf, dass die Staubschutzkappe 2 nicht beschädigt wird. Eine beschädigte Staubschutzkappe ist sofort zu erset- zen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen. SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild E) Mit dem SDS-plus-Bohrfutter können Sie das Einsatzwerk- zeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln. – Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein. – Setzen Sie das Einsatzwerkzeug drehend in die Werkzeug- aufnahme ein, bis es selbsttätig verriegelt wird. – Überprüfen Sie die Verriegelung durch Ziehen am Werk- zeug. Das SDS-plus-Einsatzwerkzeug ist systembedingt frei beweg- lich. Dadurch entsteht beim Leerlauf eine Rundlaufabwei- chung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert. SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild F) – Schieben Sie die Verriegelungshülse 3 nach hinten und entnehmen Sie das Einsatzwerkzeug. Einsatzwerkzeuge ohne SDS-plus einsetzen Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder Meißeln! Werkzeuge ohne SDS- plus und ihr Bohrfutter werden beim Hammerbohren und Mei- ßeln beschädigt. – Setzen Sie ein Zahnkranzbohrfutter 15 ein (siehe „Zahn- kranzbohrfutter wechseln“, Seite 9). – Öffnen Sie das Zahnkranzbohrfutter 15 durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. – Stecken Sie den Bohrfutterschlüssel in die entsprechen- den Bohrungen des Zahnkranzbohrfutters 15 und span- nen Sie das Werkzeug gleichmäßig fest. Einsatzwerkzeuge ohne SDS-plus entnehmen – Drehen Sie die Hülse des Zahnkranzbohrfutters 15 mithil- fe des Bohrfutterschlüssels entgegen dem Uhrzeigersinn, bis das Einsatzwerkzeug entnommen werden kann. Betrieb Inbetriebnahme Das Druckluftwerkzeug arbeitet optimal bei einem Arbeits- druck von 5 bar (72,5 psi), gemessen am Lufteintritt bei ein- geschaltetem Druckluftwerkzeug. Betriebsart einstellen Mit dem Schlag-/Drehstopp-Schalter 5 wählen Sie die Be- triebsart des Druckluftwerkzeugs. Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem Druckluftwerkzeug! Das Druckluftwerkzeug kann sonst be- schädigt werden. – Drehen Sie den Schlag-/Drehstopp-Schalter 5 auf die ge- wünschte Stellung. Ein-/Ausschalten Um Energie zu sparen, schalten Sie das Druckluftwerkzeug nur ein, wenn Sie es benutzen. –Zum Einschalten des Druckluftwerkzeugs drücken Sie den Ein-/Ausschalter 6 und halten ihn während des Ar- beitsvorgangs gedrückt. –Zum Ausschalten des Druckluftwerkzeugs lassen Sie den Ein-/Ausschalter 6 los. Arbeitshinweise Plötzlich auftretende Belastungen bewirken einen starken Drehzahlabfall oder den Stillstand, schaden aber nicht dem Motor. Tiefenanschlag einstellen (siehe Bild G) Mit dem Tiefenanschlag 11 kann die gewünschte Bohrtiefe X festgelegt werden. – Lösen Sie die Flügelschraube 4 am Zusatzgriff 10. – Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X ent- spricht. – Ziehen Sie die Flügelschraube wieder fest. Wartung und Service Wartung und Reinigung Lassen Sie Wartungs- und Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt. Eine autorisierte Bosch-Kundendienststelle führt diese Arbei- ten schnell und zuverlässig aus. Regelmäßige Reinigung – Reinigen Sie regelmäßig das Sieb am Lufteinlass des Druckluftwerkzeugs. Schrauben Sie dazu den Schlauch- nippel 9 ab und entfernen Sie Staub- und Schmutzpartikel Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben Position zum Meißeln
