사용 설명서 DBH 740 R BOSCH

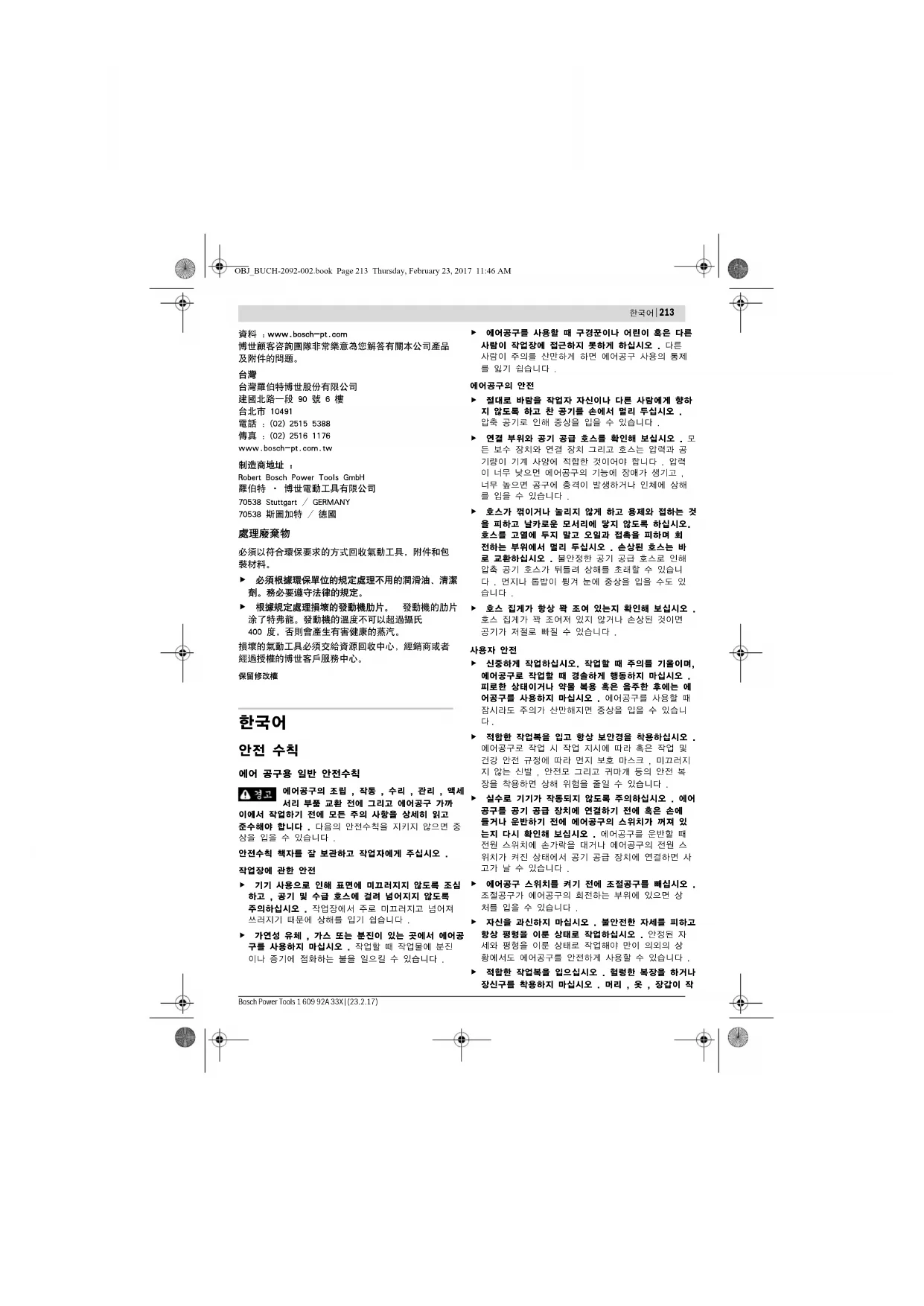

에어 공구용 일반 안전수칙 에어공구의 조립 , 작동 , 수리 , 관리 , 액세서리 부품 교환 전에 그리고 에어공구 가까이에서 작업하기 전에 모든 주의 사항을 상세히 읽고 준수해야 합니다 . 다음의 안전수칙을 지키지 않으면 중상을 입을 수 있습니다 .안전수칙 책자를 잘 보관하고 작업자에게 주십시오 .작업장에 관한 안전 기기 사용으로 인해 표면에 미끄러지지 않도록 조심하고 , 공기 및 수급 호스에 걸려 넘어지지 않도록 주의하십시오 . 작업장에서 주로 미끄러지고 넘어져 쓰러지기 때문에 상해를 입기 쉽습니다 . 가연성 유체 , 가스 또는 분진이 있는 곳에서 에어공구를 사용하지 마십시오 . 작업할 때 작업물에 분진이나 증기에 점화하는 불을 일으킬 수 있습니다 . 에어공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오 . 다른 사람이 주의를 산만하게 하면 에어공구 사용의 통제를 잃기 쉽습니다 .에어공구의 안전 절대로 바람을 작업자 자신이나 다른 사람에게 향하지 않도록 하고 찬 공기를 손에서 멀리 두십시오 . 압축 공기로 인해 중상을 입을 수 있습니다 . 연결 부위와 공기 공급 호스를 확인해 보십시오 . 모든 보수 장치와 연결 장치 그리고 호스는 압력과 공기량이 기계 사양에 적합한 것이어야 합니다 . 압력이 너무 낮으면 에어공구의 기능에 장애가 생기고 , 너무 높으면 공구에 충격이 발생하거나 인체에 상해를 입을 수 있습니다 . 호스가 꺾이거나 눌리지 않게 하고 용제와 접하는 것을 피하고 날카로운 모서리에 닿지 않도록 하십시오. 호스를 고열에 두지 말고 오일과 접촉을 피하며 회전하는 부위에서 멀리 두십시오 . 손상된 호스는 바로 교환하십시오 . 불안정한 공기 공급 호스로 인해 압축 공기 호스가 뒤틀려 상해를 초래할 수 있습니다 . 먼지나 톱밥이 튕겨 눈에 중상을 입을 수도 있습니다 . 호스 집게가 항상 꽉 조여 있는지 확인해 보십시오 . 호스 집게가 꽉 조여져 있지 않거나 손상된 것이면 공기가 저절로 빠질 수 있습니다 .사용자 안전 신중하게 작업하십시오. 작업할 때 주의를 기울이며, 에어공구로 작업할 때 경솔하게 행동하지 마십시오 . 피로한 상태이거나 약물 복용 혹은 음주한 후에는 에어공구를 사용하지 마십시오 . 에어공구를 사용할 때 잠시라도 주의가 산만해지면 중상을 입을 수 있습니 적합한 작업복을 입고 항상 보안경을 착용하십시오 . 에어공구로 작업 시 작업 지시에 따라 혹은 작업 및 건강 안전 규정에 따라 먼지 보호 마스크 , 미끄러지지 않는 신발 , 안전모 그리고 귀마개 등의 안전 복장을 착용하면 상해 위험을 줄일 수 있습니다 . 실수로 기기가 작동되지 않도록 주의하십시오 . 에어공구를 공기 공급 장치에 연결하기 전에 혹은 손에 들거나 운반하기 전에 에어공구의 스위치가 꺼져 있는지 다시 확인해 보십시오 . 에어공구를 운반할 때 전원 스위치에 손가락을 대거나 에어공구의 전원 스위치가 켜진 상태에서 공기 공급 장치에 연결하면 사고가 날 수 있습니다 . 에어공구 스위치를 켜기 전에 조절공구를 빼십시오 . 조절공구가 에어공구의 회전하는 부위에 있으면 상처를 입을 수 있습니다 . 자신을 과신하지 마십시오 . 불안전한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오 . 안정된 자세와 평형을 이룬 상태로 작업해야 만이 의외의 상황에서도 에어공구를 안전하게 사용할 수 있습니다 . 적합한 작업복을 입으십시오 . 헐렁한 복장을 하거나 장신구를 착용하지 마십시오 . 머리 , 옷 , 장갑이 작OBJ_BUCH-2092-002.book Page 213 Thursday, February 23, 2017 11:46 AM214 | 한국어 1 609 92A 33X | (23.2.17) Bosch Power Tools 동하는 기기 부위에 가까이 닿지 않도록 주의하십시 오. 헐렁한 복장 , 장신구 혹은 긴 머리 등이 기기의 가동하는 부위에 말려 사고를 초래할 수 있습니다 . 분진 추출장치나 수거장치를 연결하여 사용할 경우 , 제대로 연결 되어 있는지 올바르게 사용되고 있는지 확인해 보십시오 . 이러한 장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다 . 배기를 직접 들이 마시거나 눈 쪽으로 향해 나오지 않도록 하십시오 . 에어공구에서 나오는 배기는 압축 기의 수분 , 오일 , 금속 입자 혹은 오염 물질을 함유 할 수 있기 때문입니다 . 이는 건강을 해칠 수 있습

에어공구의 올바른 사용과 취급 작업물을 고정하거나 받쳐 주려면 고정장치나 바이 스를 사용하십시오 . 작업물을 손으로 고정하거나 몸 으로 눌러서는 에어공구를 안전하게 조작할 수 없습

에어공구를 과부하 상태에서 사용하지 마십시오 . 귀 하의 작업에 적합한 에어공구를 사용하십시오 . 알맞 은 에어공구를 사용하면 정해진 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다 . 전원 스위치가 고장난 에어공구를 사용하지 마십시 오. 전원 스위치가 작동되지 않는 에어공구는 위험 하므로 반드시 수리해야 합니다 . 기기에 세팅을 하거나 액세서리 부품을 교환하기 전 에 혹은 에어공구를 보관할 때 항상 공기 공급을 차 단하십시오 . 이러한 조치는 에어공구가 실수로 작동 하게 되는 것을 예방합니다 . 사용하지 않는 에어공구는 어린이 손이 닿지 않는 곳 에 보관하고 , 에어공구 사용에 익숙지 않거나 이 사 용 설명서를 읽지 않은 사람이 이 기기를 사용해서 는 안됩니다 . 경험 없는 사람이 에어공구를 사용하

에어공구를 조심스럽게 취급하십시오 . 가동 부위가 하자 없이 정상적으로 기능을 하는지 , 걸리는 부위 가 없는지 , 혹은 에어공구의 기능에 중요한 부품이 손상되지 않았는지 확인해 보십시오 . 손상된 부품은 에어공구를 다시 사용하기 전에 반드시 수리하도록 맡기십시오 . 제대로 관리하지 않은 에어공구로 인해 사고가 많이 발생합니다 . 절단공구는 항상 날카롭고 깨끗이 관리하십시오 . 절 단면이 날카롭게 잘 관리된 절단공구는 걸리는 경우 가 드물며 사용하기가 용이합니다 . 에어공구 , 액세서리 , 삽입공구 등을 사용 설명서에 나와 있는대로 사용하십시오 . 이때 작업 조건과 시 행하려는 작업 내용을 고려하십시오. 그래야만 분진, 진동 및 소음을 가능한 한 감소할 수 있습니다 . 귀하의 에어공구는 반드시 자격이 있거나 교육받은 전문 인력이 설치하고 조절하며 사용해야 합니다 . 에어공구를 개조해서는 안됩니다 . 개조하게 되면 안 전 조치의 효과가 줄어들어 작업자에게 더 위험할 수

귀하의 에어 공구 수리는 반드시 보쉬 순정 부품만 을 사용하는 전문 인력에게 맡기십시오 . 그래야 만 이 에어 공구의 안전을 보장할 수 있습니다 . 에어 해머 드릴 안전 수칙 타입 표시판을 읽을 수 있는지 확인하십시오 . 경우 에 따라 제조사에 문의하여 대체품을 구하십시오 . 작업물이나 액세서리 부품 혹은 에어공구 자체가 파 손되었을 경우 이 조각들이 고속으로 튕겨 나갈 수

에어공구를 작동하거나 수리 및 보수 정비 시 혹은 액세서리 부품 교환 시 반드시 충격에 강한 보안경 을 착용해야 합니다 . 이에 필요한 보호 등급은 매번 작업하기 전에 평가해야 합니다 . 머리 위쪽에서 작업할 경우 안전모를 착용하십시오 . 그렇게 하면 상해를 예방할 수 있습니다 . 치즐이 빠지지 않게 고정된 경우에만 에어공구를 사 용하십시오 . 그렇지 않으면 삽입공구가 튕겨 나올

툴 홀더의 마모되거나 휘어진 혹은 부러진 부품은 반 드시 교환해 주십시오 . 그렇게 하면 상해를 예방할

에어공구의 스위치를 켜기 전에 에어공구를 작업하 려는 작업물 표면에 꾹 누르십시오 . 작업자와 정비 직원은 신체적으로 에어공구의 크기 와 중량 그리고 성능을 취급할 수 있어야 합니다 . 장착 액세서리와 반동력과 파손으로 인해 에어공구 가 갑작스럽게 움직일 수 있는 것에 주의하십시오 . 에어공구를 잘 잡고 팔과 몸이 공구의 움직임에 버 틸 수 있도록 자세를 취하십시오 . 이 예방 조치를 통해 상해를 방지할 수 있습니다 . 주의 ! 에어공구를 장시간 사용하면 삽입공구가 뜨거 워질 수 있습니다 . 보호 장갑을 사용하십시오 . 공기 공급이 중단되거나 작동 압력이 감소된 경우 에 어공구의 스위치를 끄십시오 . 작동 압력을 확인해 보고 최적 상태가 되면 다시 시작하십시오 . 에어공구로 작업할 때 작업자가 손이나 팔 , 어깨 , 목 부위 혹은 다른 신체 부위에 불쾌한 느낌이 들 수 있

본 에어공구로 작업 시 편안한 자세를 취하고 기기 를 안전하게 잡아 평형을 잃게 되는 불리한 자세를 피하십시오 . 작업자는 장시간 작업할 때 불편함과 피로를 방지하기 위해 자세를 바꾸어야 합니다 . 작업자가 불편함, 두근거림 , 통증 , 가려움, 마비, 따 가움 , 경직 등의 증세가 지속적으로 있으면 이러한 경고 현상을 무시해서는 안됩니다 . 작업자는 이를 고용주에게 알리고 의사와 상담해야 합니다 . 절대로 치즐을 연장공구로 사용하지 마십시오 . 치즐 이 열처리되어 있어 파열될 수 있기 때문입니다 . 반드시 날카로운 치즐을 사용하십시오 . 무딘 삽입공 구를 사용하면 심한 진동과 제품 파괴를 유발할 수

OBJ_BUCH-2092-002.book Page 214 Thursday, February 23, 2017 11:46 AM한국어 | 215 Bosch Power Tools 1 609 92A 33X | (23.2.17) 절대 뜨거운 액세서리를 물에 넣어 식히지 마십시오. 이럴 경우 제품이 약해지거나 수명이 단축될 수 있

치즐을 지렛대로 사용하지 마십시오 . 치즐이 부러질

보이지 않는 부위에 에너지 배선 및 배관여부를 확 인하려면 적당한 탐지기를 사용하거나 담당 에너지 공급회사에 문의하십시오 . 전선에 접촉하게 되면 화 재나 전기 충격을 유발할 수 있습니다 . 가스관을 손 상시키면 폭발 위험이 있으며 수도관을 파손하게 되 면 재산 피해를 야기할 수 있습니다 . 전류가 흐르는 전선에 접하지 않도록 하십시오 . 이 에어공구는 절연되어 있지 않으므로 전류가 흐르는 전선에 닿게 되면 감전이 될 수 있습니다 . 샌딩 , 톱질 , 그라인딩 , 드릴 및 유사한 작 업을 할 때 발생하는 분진은 발암성이거나 생식 능력에 지장을 주거나 유전자를 변경시킬 수 있습 니다 . 이 경우 분진에 함유 가능한 성분은 다음과 같

– 납 성분이 있는 페인트와 도료에 들어 있는 납 ; – 벽돌 , 시멘트 그리고 기타 조적작업 소재에 들어 있는 크리스탈린 실리카 ; – 화학 공정을 거친 목재에 들어 있는 비소와 크롬 . 질병의 위험도는 얼마나 자주 이러한 소재에 작업 하느냐에 따라 좌우됩니다 . 이러한 위험을 줄이려면 항 상 통풍이 잘되는 공간에서 적합한 안전 장치를 사용하 여 작업해야 합니다 ( 예를 들어 미소한 분진 분자까지 도 걸러지는 특수하게 설계된 호흡 마스크 사용 ). 작업물에 작업 시 추가적인 소음 공해가 생길 수 있 습니다 . 작업물에서 울리는 소리가 나면 방음재 등 적합한 조치를 하여 예방할 수 있습니다 . 작업 소재를 축축한 상태로 하는 등 , 가능한 한 분 진이 적게 발생하도록 에어공구를 작동하십시오 . 에어공구에 머플러가 있는 경우 , 에어공구 작동 시 항상 사용이 가능하고 좋은 상태를 유지하도록 해야

진동으로 인해 손과 팔에 신경 손상 및 혈액순환 장 애 등이 나타날 수 있습니다 . 잘 맞는 보호 장갑을 착용하십시오 . 에어공구의 손 잡이는 압축 공기의 흐름으로 인해 차가워집니다 . 손 이 따뜻하면 진동에 덜 민감합니다 . 장갑이 크면 회 전하는 부위에 말려 들어갈 수 있습니다 . 손가락이나 손이 마비되거나 가렵거나 통증이 있거 나 하얗게 변하면 에어공구로 작업하는 것을 중지하 고 고용주에게 알리고 의사와 상담하십시오 . 작업하는 동안 삽입공구를 잡지 마십시오 . 손의 반동력을 고려하여 너무 세게 잡지 말고 안전 하게 잡아 에어공구를 사용하십시오 . 기기를 세게 잡으면 잡을수록 진동이 강해지기 때문입니다 . 유니버설 로터리 커플링 (bayonet coupling) 을 사용할 경우 고정핀을 사용해야 합니다 . 에어공구와 호스 , 혹은 호스 간의 연결 상태에 문제가 생기는 것을 방지하기 위해 Whipcheck 호스 안전장치를

호스를 잡고 에어공구를 운반하지 마십시오 . 비트가 걸리게 되면 에어공구의 스위치를 즉시 끄십 시오 . 반동으로 인해 강한 반동력이 발생한다는 것 을 고려하십시오 . 비트가 걸리게 되는 원인 : －에어공구가 과부하 상태일 때 , －에어공구가 작업하려는 작업물에 박힌 경우 －에어공구 끝부위가 작업하려는 작업물을 통과한

반동력을 수용하는 받침장치 등의 보조장치를 사용 하십시오 . 이러한 조치가 불가능한 경우 보조 손잡 이를 사용하십시오 . 절대로 손을 가동하는 비트에 가까이 대지 마십시오. 상해를 입을 수 있습니다 . 드릴이 작업물 위에서 움직이지 않도록 고정해 주십 시오 . 그렇지 않으면 진동이 훨씬 심해질 수 있습니

다음기호는 귀하의 에어 공구를 사용하는 데 중요할 수 있습니다 . 그러므로 기호와 그 의미를 잘 기억하십시 오 . 기호를 제대로 이해하면 에어 공구를 더욱 쉽고 안 전하게 사용할 수 있습니다 .

에어공구의 조립 , 작동 , 수리 , 관 리 , 액세서리 부품 교환 전에 그리 고 에어공구 가까이에서 작업하기 전에 모든 주의 사항을 상세히 읽고 준수해야 합니다 . 안전수칙과 지시 사항을 준수하지 않으면 중상을 입

귀마개를 착용하십시오 . 소음의 영 향으로 인해 청각을 상실할 수 있습

보안경을 착용하십시오 . W와트 성능 Nm 뉴튼미터 에너지 단위 ( 토크 )

rpm 분당 회전수 무부하 속도 bar psi bar

모든 안전수칙과 지시 사항을 상세히 읽고 지켜야 합니다 . 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으 며 감전 혹은 중상을 입을 수 있습니다 . 사용 설명서를 읽는 동안 에어 공구의 그림이 나와 있 는 접힌 면을 펴 놓고 참고하십시오 .

본 에어공구는 콘크리트 , 벽돌 및 석재에 해머 드릴작 업 및 간단한 치즐작업에 사용해야 합니다 . 또한 목재 , 금속 , 세라믹 및 플라스틱에서의 타격 없는 드릴작업에

본 해머 드릴은 습하고 물기가 많은 작업장 및 야외 공 간에서도 사용하기 적합합니다 .

제품의 주요 명칭에 표기되어 있는 번호는 에어 공구 그림이 나와있는 면을 참고하십시오 . 1 툴 홀더 2 먼지 막이 캡 3 잠금 슬리브 4 보조 손잡이 조절용 날개 나사 5 모드 선택 스위치 6 전원 스위치 7 공기 유입구 연결 부위 8 머플러가 있는 공기 배출구 9 호스 니플 10 보조 손잡이 11 깊이 조절자 12 호스 집게 13 공기 유입용 호스 14 키 타입 척 안전 나사* 15 키 타입 척* 16 드릴 척용 SDS- plus 어댑터 축 * *도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다 . 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오 .

소음 / 진동에 관한 정보 소음 측정치는 EN ISO 15744 규정에 따라 측정한 것

A 등급으로 평가된 에어공구의 평균 소음 레벨은 다음 과 같습니다 : 음압 레벨 89dB(A); 음향 파워 레벨 100dB(A). 불확실성 K=3dB. 귀마개를 착용하십시오 ! EN 28927 에 따라 산출된 총진동값 a

(3 방향의 벡 터합 ) 및 불안정값 K: 콘크리트 소재에 해머 드릴 작업 :

본사는 단독 책임 하에 “ 제품 사양 ” 에 기재된 제품 이 다음의 규정 또는 규정 문서와 일치함을 자체 선언 합니다 : 2006/42/EG 지침 규정에 의거한 EN ISO 11148. l/s cfm

SDS- plus 공구의 최대 작동 압력 bar psi

mm 13 무부하 시 공기 소비량 l/s cfm

보조 손잡이 ( 그림 A 참조 ) 본 에어공구는 안전상의 이유로 보조 손잡이 10 이 장 착된 상태에서만 사용할 수 있습니다 . 보조 손잡이 10 은 안전하고 피로가 적은 자세로 작업 할 수 있도록 모든 위치로 움직여 조립할 수 있습니다 . – 보조 손잡이 조절용 날개 나사를 시계 반대 방향으 로 돌리고 보조 손잡이 10 을 원하는 위치로 움직입 니다 . 그리고 나서 날개 나사 4 를 시계 방향으로 돌 려 다시 조입니다 .

배기 라인이 있어 작업장에서 배기 호스를 통해 배기 가스를 분출할 수 있어 동시에 소음을 최소로 줄일 수 있습니다 . 또한 작업장이 기름을 함유한 공기로 오염되 지 않고 분진이나 톱밥이 날지 않기 때문에 작업 조건

– 공기 배출구 8 에 있는 머플러를 돌려 빼고 대신에 호스 니플 9 를 끼웁니다 . – 배기 호스 의 호스 집게 12 를 느슨하게 하고 , 배기 호스를 호스 니플 9 위로 끼운 다음 , 호스 집게를 세게 조여 고정하십시오 . 공기 공급 장치에 연결하기 ( 그림 B 참조 ) 공기압이 본 에어공구의 작동 압력인 5 bar (72.5 psi) 보다 낮아지지 않도록 유의하십시오 . 최대 성능을 위해 “ 제품 사양 ” 에 나와있는 크기의 호스 내부 직경인 호스와 연결 나사를 사용해야 합니 다 . 성능을 최대한 유지하려면 호스 길이가 4 m 이하

에어 공구가 손상 혹은 오염되거나 녹스는 것을 예방하 려면 유입된 압축 공기에 이물질이나 수분이 없어야 합

참고 : 압축 공기 보수 장치가 필요합니다 . 이는 에어 공구의 최대 기능을 보장합니다 . 보수 장치의 사용 설명서 내용을 준수하십시오 . 모든 조립 부품 , 연결관과 호스는 필요한 공기 압력과 용량이 기기에 적당한 것이어야 합니다 . 공기 유입 호스가 꺾이거나 휘거나 눌리지 않도록 하십

의심스러울 경우 에어 공구의 스위치를 켠 상태에서 압 력 측정기를 사용하여 공기 유입구의 공기압을 측정하

에어 공구에 공기 공급 장치 연결하기 – 호스 니플 9 를 공기 유입구 연결 부위 7 에 끼워 조

에어 공구의 안쪽에 있는 밸브 부위가 손상되는 것 을 방지하기 위해서는 호스 니플 9 를 조이고 풀 때 돌출되어 있는 공기 유입구 연결 부위 7 을 양구 스 패너 ( 키 너비 22 mm) 로 잡아 주어야 합니다 . – 공기 유입 호스 13 의 호스 집게 12 를 풀고 나서 , 공 기 유입 호스를 호스 니플 9 위로 끼운 다음 호스 집게를 세게 조이면서 고정합니다 . 참고 : 항상 공기 유입 호스를 먼저 에어 공구에 고정 하고 나서 , 보수 장치에 연결하십시오 . 드릴 척과 비트 선택하기 해머 드릴작업을 하거나 치즐작업 ( 별매 액세서리 MV 200 을 사용하는 경우에만 가능 ) 을 하려면 SDS-plus 드릴 척에 끼우는 SDS-plus 드릴 비트가

목재 , 금속 , 세라믹 그리고 플라스틱에 타격없이 드릴 작업을 하거나 스크류작업을 하려면 SDS- plus 가 아 닌 비트를 사용해야 합니다 ( 예를 들면 실린더 축이 있 는 드릴 비트 ). 이러한 비트를 사용할 경우 순간 교환 키레스 척이나 키 타입 척이 필요합니다 . 키 타입 척 교환하기 SDS- plus 가 아닌 비트 ( 예를 들면 실린더 샤프트가 있는 드릴 비트 ) 로 작업하려면 , 적당한 드릴 척을 조 립해서 사용해야 합니다 ( 키 타입 척이나 순간 교환 키 레스 척 , 별매 액세서리 ). 키 타입 척 조립하기 ( 그림 C 참조 ) – SDS- plus 어댑터 축 16 을 키 타입 척 15 안으로 돌려 끼웁니다 . 키 타입 척 15 에 안전 나사 14 를 끼워 안전하게 합니다 . 이때 안전 나사가 왼나사라 는 것에 주의하십시오 . 키 타입 척 장착하기 ( 그림 D 참조 ) – 어댑터 축의 끼워지는 부분을 깨끗이 닦고 약간 그

– 어댑터 축이 있는 키 타입 척이 자동으로 잠길 때까 지 툴 홀더 안으로 돌리면서 끼웁니다 . – 키 타입 척을 당겨보아 제대로 잠겼는지 확인해 보

키 타입 척 탈착하기 – 잠금 슬리브 3 을 뒤로 당긴 상태에서 키 타입 척 15

먼지 막이 캡 2 는 드릴작업 시 발생하는 먼지가 스며 드는 것을 거의 방지합니다 . 비트를 끼울 때 먼지 막이 캡 2 가 손상되지 않도록 주의하십시오 . 손상된 먼지 막이 캡은 즉시 교환해야 합니다 . 서비 스 센터에 의뢰하여 교환하도록 하는 것이 좋습니다 . SDS plus 삽입 비트 장착하기 ( 그림 E 참조 ) SDS- plus 드릴 척을 사용하면 별도의 공구를 사용하 지 않고도 간단하고 쉽게 비트를 교환할 수 있습니다 . – 끼우려는 비트의 끝 부분을 깨끗이 닦고 그리스를 바

– 비트가 저절로 잠길 때까지 툴 홀더에 돌리면서 끼

– 비트를 잡아당겨 보아 제대로 끼워졌는 지 확인해 보

SDS- plus 비트는 시스템상 충분히 움직이게 되어 있 습니다 . 그래서 공전 상태에서 편심 현상이 생기지만 드릴작업 시에는 다시 저절로 중심을 잡습니다 . 이는 작업의 정확성에 어떠한 영향도 미치지 않습니다 . SDS plus 삽입 비트 탈착하기 ( 그림 F 참조 ) – 잠금 슬리브 3 을 뒤로 당긴 상태에서 비트를 뺍니다. SDS- plus 가 아닌 삽입 비트 장착하기 참고 : 해머 드릴작업이나 치즐작업을 할 때 SDS- plus 가 아닌 비트를 사용하지 마십시오 ! SDS- plus 가 아닌 비트와 그 드릴 척이 해머 드릴작 업과 치즐작업으로 인해 손상됩니다 . – 키 타입 척 15를 끼웁니다 (“키 타입 척 교환하기” 참조 , 217 쪽 ). – 키 타입 척 15 를 비트가 끼워질 수 있을 정도 까지 돌려 열어 준 다음에 비트를 끼웁니다 . – 드릴 척 키를 키 타입 척 15 의 각 구멍에 끼우고 비 트를 고루 조입니다 . SDS- plus 가 아닌 삽입 비트 탈착하기 – 드릴 척 키 를 사용하 여 키 타입 척 15 의 슬리브를 비 트가 빠질 때까지 시계 반대 방향으로 돌립니다 .

본 에어공구는 스위치가 켜진 상태에서 공기 주입 시 측정되는 작동 압력이 5 bar (72.5psi)일 때 작업하 는 것이 가장 좋습니다 .

모드 선택 스위치 5 를 이용하여 에어공구의 작동 방 식을 선택하십시오 . 참고 : 작동 방식을 변경하려면 에어공구가 꺼진 상태 에서만 진행하십시오 . 그렇지 않을 경우 에어공구가 손 상될 수 있습니다 . – 모드 선택 스위치 5 를 원하는 위치로 돌리십시오 . 스위치 켜기 / 끄기 에너지 손실을 방지하기 위해 에어공구는 사용 시에만

– 에어공구의 스위치를 켜려면 전원 스위치 6 을 작업 하는 동안 누른 상태로 유지하십시오 . – 에어공구의 스위치를 끄려면 전원 스위치 6 을 놓으

갑작스런 부하로 인해 기기의 속도가 현저하게 느려지 거나 작동이 정지될 수 있지만 이는 모터에 손상을 주 는 것이 아닙니다 . 깊이 조절자 조절하기 ( 그림 G 참조 ) 원하는 천공 깊이 X 는 깊이 조절자 11 로 조절할 수 있

– 보조 손잡이 10 의 날개 나사 4 를 푸십시오 . – 드릴 비트의 끝과 깊이 조절자의 끝 부위의 간격이 원하는 천공 깊이 X 가 될 때까지 깊이 조절자를 잡

– 날개 나사를 다시 조입니다 . 보수 정비 및 서비스

보수 정비 및 수리작업은 반드시 전문 인력에게 맡 기십시오 . 그래야 만이 전동공구의 안전성을 보장할

보쉬 지정 서비스 센터는 이러한 업무를 신속하고 확실

– 에어 공구의 공기 유입구의 스크린을 정기적으로 세 척하십시오 . 호스 니플 9 의 나사를 풀고 스크린의 분진 입자나 오염 입자를 제거하십시오 . 그리고 나 서 호스 니플을 다시 세게 조입니다 . – 압축 공기에 함유된 수분 입자나 분진 입자는 녹이 생기게 하거나 베인이나 밸브를 마모시킵니다 . 이를 방지하려면 공기 유입구 연결 부위 7 에 모터 오일을 몇 방울 바르십시오 . 에어 공구를 다시 공기 공급 장 치에 연결하고 (“ 공기 공급 장치에 연결하기 ” 참 목재 , 금속 , 세라믹 그리고 플라스틱에 드릴작업을 하거나 스크류작업을 할 때 위치치즐작업을 할 때 위치

OBJ_BUCH-2092-002.book Page 218 Thursday, February 23, 2017 11:46 AM | 219Bosch Power Tools 1 609 92A 33X | (23.2.17)조, 217쪽), 5－ 10 초간 작동하십시오 , 이때 새어 나오는 오일은 수건으로 닦아 내십시오. 에어 공구를 장기간 사용하지 않았던 경우에는 항상 이 절차를 시행하십시오 .주기적 보수 정비– 처음 약 150 시간 가량 사용한 후 기어를 약한 용제로 닦아 주십시오 . 용제의 사용과 처리에 대한 사항은 제조사의 설명서를 참조하십시오 . 그리고 나서 보쉬의 특수 기어 윤활제로 윤활해 주십시오 . 처음 세척한 이후 매 300 작동 시간마다 이 세척 과정을 반복하십시오 .특수 기어 윤활제 (225 ml)제품 번호 3 605 430 009– 모터 베인은 정기적으로 전문 인력에게 맡겨 점검하고 , 경우에 따라 교환해 주어야 합니다 .CLEAN 시리즈가 아닌 에어공구의 윤활CLEAN 시리즈 ( 오일 프리의 압축 공기로 작동하는 특수한 에어 모터 ) 에 속하지 않는 모든 보쉬 에어 공구의 경우 , 뿜어 나오는 압축 공기에 항상 오일 분무를 혼합해 주어야 합니다 . 이에 필요한 압축 공기 오일러는 에어 공구에 연결되는 압축 공기 보수 장치에 있습니다 ( 이에 관련된 자세한 사항은 컴프레서 제조사에 문의하십시오 ).에어 공구에 직접 윤활하거나 보수 장치에 혼합하려면 모터 오일 SAE 10 이나 SAE 20 을 사용해야 합니다 . 전체 액세서리 제품군에 대한 정보는 인터넷 www.bosch- pt.com 또는 전문점에서 알아볼 수 있습니다 . 보쉬 AS 및 고객 상담 문의 사항이 있거나 스패어 부품을 주문할 때 반드시 에어 공구의 타입 표시판에 나와 있는 10 자리의 제품 번호를 알려 주십시오 .보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습니다 . AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다 .고객 콜센터 : 080-955-0909이메일 상담 : Bosch-pt.hotline@kr.bosch.com한국로버트보쉬 ( 주 )경기도 용인시 기흥구 보정동 298 번지www.bosch-pt.co.kr 에어 공구 , 액세서리 및 포장 등은 친환경적인 방법으로 재활용할 수 있도록 분류하십시오 . 윤활제나 세척제는 친환경적인 방법으로 처리하십시오 . 법적인 규정을 준수하십시오 . 모터 베인은 제대로 처리하십시오 ! 모터 베인은 테플론을 함유하고 있습니다 . 건강에 유해한 증기가 발생할 수 있으므로 400°C 이상으로 가열하지 마십시오 .귀하의 에어 공구 사용이 더 이상 불가능할 경우 기기를 재활용 센터에 반납하시거나 보쉬 지정 서비스 센터 등 구매처로 보내 주십시오 .위 사항은 사전 예고 없이 변경될 수 있습니다 .
