Vrsta izdelka	Laserski nivo s samodejnim niveliranjem (točkovni laser)
Znamka	Hilti
Model	PM 2-PG
Mere (D x Š x V)	66 mm x 116 mm x 145 mm (z nogico)
Teža	590 g (z nogico in baterijami)
Napajanje	4 AA baterije 1,5 V
Avtonomija	70 h (pri 24 °C)
Laserski razred	Razred 2 (IEC 60825-1:2014), viden
Valovna dolžina	510 - 530 nm
Doseg točk	30 m
Območje samodejnega niveliranja	±4°
Čas niveliranja	3 s
Natančnost pri 10 m	±3 mm
Premer žarka pri 5 m	< 4 mm
Premer žarka pri 20 m	< 15 mm
Samodejni izklop	Po 1 h (izklopno)
Navoj za stojalo (izdelek)	UNC 1/4"
Navoj za stojalo (nogica)	BSW 5/8" in UNC 1/4"
Zaščita pred prahom in vodo	IP54
Delovna temperatura	-10 °C do 40 °C
Temperatura skladiščenja	-25 °C do 63 °C
Funkcija nagiba	Da (nihalo zaklenjeno, žarek utripa vsakih 5 s)
Zaščita pred padcem	Uporabite vrvico Hilti PMA 92
Čiščenje	Vlažna krpa, ne uporabljajte čistil s silikonom
Popravljivost	Popravila izvaja izključno Hilti servis

Pogosto zastavljena vprašanja - PM 2PG HILTI

Kako zamenjati baterije Hilti PM 2-PG ?

Odprite predal za baterije, odstranite stare baterije, vstavite štiri nove AA baterije z upoštevanjem polarnosti, nato zaprite predal. Uporabljajte izključno baterije, ki ustrezajo mednarodnim standardom.

Kaj storiti, če laserski žarek hitro utripa ?

Hitro utripanje pomeni, da so baterije prazne. Zamenjajte vse baterije z novimi.

Kako izključiti samodejni izklop laserja ?

Vklopite napravo, nato jo izklopite in ponovno vklopite v 3 sekundah. Žarek petkrat utripne za potrditev izklopa. Samodejni izklop se ponovno aktivira, ko napravo izklopite.

Kako uporabljati funkcijo nagnjene črte ?

Nastavite izbirnik na položaj Vklop/zaklenjeno. Nihalo je zaklenjeno in laser se ne nivelira. Žarki utripajo vsakih 5 sekund, kar označuje način nagiba.

Kakšna je natančnost laserja PM 2-PG ?

Natančnost je ±3 mm pri 10 m. Redno preverjajte natančnost, zlasti po padcu ali udarcu.

Kako preveriti natančnost točke navpičnega viska ?

Postavite laser na ravno površino, označite točko na tleh in stropu, nato zavrtite laser za 90°, 180° in 270° ter ponovite označevanje. Premer nastalega kroga mora biti manjši od 3 mm pri višini 10 m. Izračunajte R = D/2 × 10/RH (mm/m). Če je R > 3 mm, kontaktirajte Hilti servis.

Kaj storiti, če se izdelek ne more nivelirati ?

Preverite, ali je izdelek postavljen na ravno in vodoravno površino. Če je nihalo blokirano, ga sprostite. Če težava vztraja, kontaktirajte Hilti servis.

Katere varnostne dodatke uporabljati s PM 2-PG ?

Uporabljajte izključno zaščito pred padcem Hilti PMA 92. Pritrdite jo na laser in na nosilno strukturo. Upoštevajte nacionalne smernice za delo na višini.

Kako očistiti laserski Hilti PM 2-PG ?

Odpihnite prah z okna za laserski izhod, ne da bi se ga dotaknili. Ohišje očistite z rahlo vlažno krpo. Ne uporabljajte čistil na osnovi silikona.

Kje popraviti laserski PM 2-PG ?

Popravila naprave izvajajte izključno pri Hilti servisu. Ne odpirajte izdelka sami, saj bi lahko bili izpostavljeni nevarnemu laserskemu sevanju.

NAVODILA ZA UPORABO PM 2PG HILTI

• Pred začetkom uporabe preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno uporabo.
• Upoštevajte varnostna navodila in opozorila v teh navodilih za uporabo in na izdelku.

HILTI

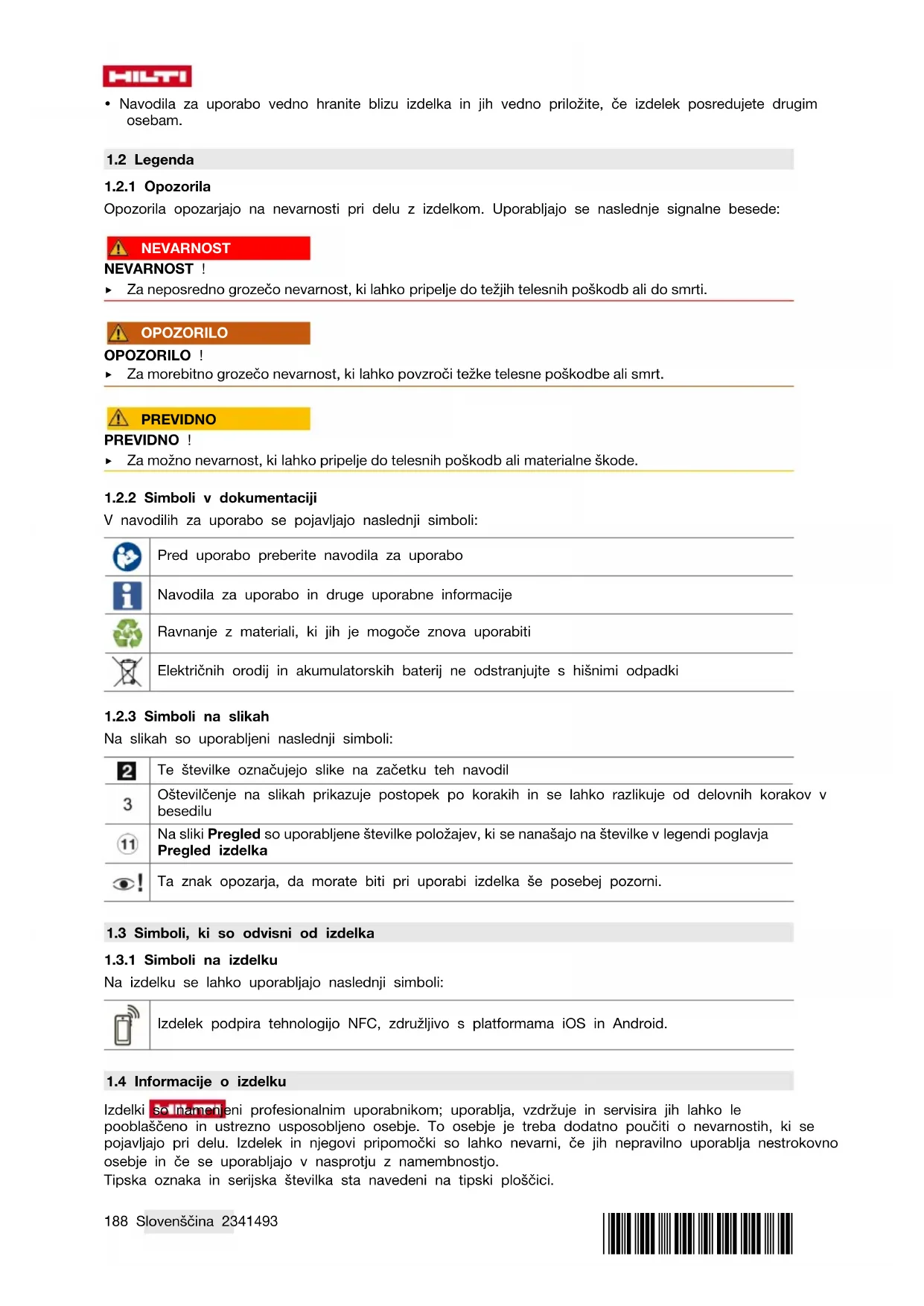

- Navodila za uporabo vedno hranite blizu izdelka in jih vedno priložite, će izdelek posredujete drugim osebam.

1.2 Legenda

1.2.1 Opozorila

Opozorila opozarjajo na nevarnosti pri delu z izdelkom. Uporabljajo se naslednje signalne besede:

NEVARNOST

NEVARNOST!

- Za neposredno grozečo nevarnost, ki lahko pripelje do težjih telesnih poškodb ali do smrti.

OPOZORILO

OPOZORILO !

- Za morebitno grozečo nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

PREVIDNO

PREVIDNO !

- Za možno nevarnost, ki lahko pripelje do telesnih poškodb ali materialne škode.

1.2.2 Simboli v dokumentaciji

V navodilih za uporabo se pojavljajo naslednji simboli:

Pred uporabo preberite navodila za uporabo

Navodila za uporabo in druge uporabne informacije

Ravnanje z materiali, ki jih je mogoče znova uporabiti

Električnih orodij in akumulatorskih baterij ne odstranjujte s hišnimi odpadki

1.2.3 Simboli na slikah

Na slikah so uporabljeni naslednji simboli:

Te številke označujejo slike na začetku teh navodil

3

Oštevilčenje na slikah prikazuje postopek po korakih in se lahko razlikuje od delovnih korakov v besedilu

Na sliki Pregled so uporabljene številke položajev, ki se nanašajo na številke v legendi poglavja Pregled izdelka

Ta znak opozarja, da morate biti pri uporabi izdelka še posebej pozorni.

1.3 Simboli, ki so odvisni od izdelka

1.3.1 Simboli na izdelku

Na izdelku se lahko uporabljajo naslednji simboli:

Izdelek podpira tehnologijo NFC, združljivo s platformama iOS in Android.

1.4 Informacije o izdelku

Izdelki so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le pooblaščeno in ustrezno usposobljeno osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, će jih nepravilno uporablja nestrokovno osebje in će se uporabljajo v nasprotju z namembnostjo.

Tipska oznaka in serijska številka sta navedeni na tipski ploščici.

- Serijsko številko prepišite v naslednjo preglednico. Podatke o izdelku potrebujete v primeru morebitnih vprašanj za našega zastopnika ali servis.

Informacije o izdelku

Tip PM 2-PG
Generacija 01
Serijska št.

1.5 Izjava o skladnosti

Proizvajalec na lastno odgovornost izjavlja, da tukaj opisani izdelek ustreza veljavni zakonodaji in veljavnim standardom.

Tehnična dokumentacija je na voljo tukaj:

1.6 Nalepke na izdelku

Informacije o laserju

1. laserski razred po standardu IEC60825-1/EN60825-1:2014 in v skladu s CFR 21 § 1040.10 in 1040.11 (Laser Notice 56). Ne glejte v žarek.

2 Varnost

2.1 Splošna varnostna opozorila za merilne naprave

OPOZORILO! Preberite vsa varnostna opozorila in navodila. Merilne naprave lahko predstavljajo nevarnost, će se upravljajo na nepravilen način. Neupoštevanje varnostnih opozoril in navodil lahko privede do poškodb merilne naprave in/ali hujših telesnih poškodb.

Vsa varnostna opozorila in navodila shranite za v prihodnje.

▶ Poskrbite, da bo vaše delovno mesto vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko povzročijo nezgode.
▶ Prosimo, da izdelka ne uporabljate v okolju, kjer je nevarnost eksplozije in v katerem so gorljive tekočine, plini in prah.
▶ Ne dovolite otrokom in drugim osebam, da bi se med delom približali izdelku.
- Izdelek uporabljajte samo v skladu z določenimi pogoji uporabe.
▶ Upoštevajte lokalne predpise za preprečevanje poškodb.

Električna varnost

• Izdelek zaščitite pred dežjem in vlago. Vdor vlage lahko povzroči kratek stik, električni udar, opekline ali eksplozije.
  Čeprav je izdelek zaščiten pred vdom vrage, ga obrišite, preden ga pospravite v kovček ali torbo.

Varnost oseb

Bodite zbrani in pazite, kaj delate. Dela z merilno napravo se lotite razumno. Nikoli ne uporabljajte merilne naprave, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi merilne naprave lahko privede do resnih poškodb.
- Izogibajte se neobičajni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje.
▶ Uporabljajte osebno zaščitno opremo. Če nosite osebno zaščitno opremo, zmanjšate tveganje za poškodbe.
- Prepovedano je onesposobljenje varnostnih elementov in odstranjevanje ploščic z navodili in opozorili.
- Izogibajte se nenamernemu vklopu naprave. Preden merilno napravo priključite na električno omrežje in/ali akumulatorsko baterijo, jo dvignete ali nosite, se prepričajte, da je izključena.
- Izdelek in pribor uporabljajte v skladu s temi navodili in v skladu s posebnimi navodili, predpisanimi za to vrsto orodja. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Zaradi uporabe izdelka v druge, nepredvidene namene, lahko nastanejo nevarne situacije.
- Ne podcenjujte nevarnosti in vedno upoštevajte varnostna navodila za merilne naprave, tudi, če ste po večkratni uporabi nanje že dobro navajeni. Neprevidno ravnanje lahko v delčku sekunde povzroči hude poškodbe.

HILTI

- Merilne naprave ne smete postavljati v bližino medicinskih aparatov.

Uporaba merilne naprave in ravnanje z njo

• Izdelek in pribor uporabljajte samo v tehnično brezhibnem stanju.
  Merilne naprave, ki jih ne uporabljate, shranjujte zunaj dosega otrok. Izdelka ne smejo uporabljati osebe, ki niso seznanjene z delovanjem izdelka oziroma niso prebrale teh navodil za uporabo. Merilne naprave so nevarne, će jih uporabljajo neizkušene osebe.
• Skrbno vzdržujte merilno napravo. Preverite, ali premični deli brezhibno delujejo in se ne zatikajo ter ali so deli orodja zlomljeni ali poškodovani do te mere, da bi ovirali delovanje merilne naprave. Pred ponovno uporabo je treba poškodovandelmerilnenapravepopraviti. Vzrok za številne nezgode so prav slabo vzdrževane merilne naprave.
• Izdelka ne smete nikoli spreminjati ali manipulirati. Zaradi sprememb ali modifikacij, ki niso izrecno dovoljene s strani podjetja Hilti, lahko uporabniku preneha pravica do uporabe izdelka.
  Pred pomembnimi meritvami, po padcu ali drugih mehanskih vplivih morate natančno preveriti točnost merilne naprave.
  ▶ Na rezultate meritev lahko zaradi načina delovanja vplivajo določeni pogoji v okolici. Sem spada tudi npr. bližina naprav, ki ustvarjajo močna magnetna ali elektromagnetna polja, tresljaje in spremembe temperature.
  Če se rezultati pri merjenju hitro spreminjajo, je lahko rezultat merjenja popačen.
  Če izdelek prenesete iz hladnega v toplejši prostor ali obratno, se mora pred uporabo aklimatizirati. Velike temperaturne razlike lahko povzročijo izpad delovanja in napačne merilne rezultate.
  ▶ Pri uporabi adapterjev in pribora se prepričajte, da je pribor varno pritrjen.
  Čeprav je merilna naprava zasnovana za zahtevne pogoje uporabe na gradbišču, ravnajte z njo skrbno, tako kot z drugimi optičnimi in električnimi izdelki (npr. z daljnogledom, očali ali fotoaparatom).
  ▶ Upoštevajte navedene temperature za uporabo in skladiščenje.

2.2 Dodatna varnostna opozorila za lasersko merilno napravo

• Pri nepravilnem odpiranju izdelka lahko pride do laserskega sevanja, ki presega 2. razred. Izdelek naj popravlja le servis Hilti.
  Zavarujte območje merjenja. Poskrbite, da pri postavljanju izdelka laserskega žarka ne usmerite proti drugim osebam ali proti sebi. Laserski žarki morajo potekati visoko nad ali nizko pod višino oči.
  ▶ V izogib napačnim meritvam mora biti izstopno okence za laserski žarek vedno čisto.
  ▶ Natančnost izdelka preverite pred začetkom merjenja/uporabe in večkrat med uporabo.
  ▶ Rezultati meritev v bližini predmetov oz. površin, ki odbijajo svetlobo, oz. skozi steklene šipe ali podobne materiale so lahko popačeni.
• Izdelek namestite na ustrezno držalo ali stojalo ali pa ga postavite na ravno površino.
  ▶ Delo z merilnimi letvami v bližini visokonapetostnih vodov ni dovoljeno.
  ▶ Prepričajte se, da se v bližini ne uporablja nobena druga laserska merilna naprava, ki lahko vpliva na vašo meritev.
  ▶ Pot laserskega žarka ne sme potekati skozi nenadzorovana območja.

2.3 Dodatna varnostna opozorila

▶ Nevarnost poškodb zaradi padca orodja in/ali pribora. Pred začetkom dela preverite, da je nameščen pribor varno pritrjen.

2.4 Elektromagnetna združljivost

Čeprav naprava izpolnjuje stroge zahteve zadevnih direktiv, podjetje Hilti ne more izključiti možnosti, da lahko pride do motenj v delovanju naprave zaradi močnih sevanj, kar lahko privede do izpada delovanja naprave. V takšnem primeru in v primeru drugih negotovosti opravite kontrolne meritve. Hilti prav tako ne more izključiti možnosti motenj drugih naprav (npr. letalskih navigacijskih naprav).

2.5 Razvrstitev laserja za izdelke 2. laserskega razreda

Izdelek ustreza 2. laserskemu razredu po IEC / EN 60825-1:2014 in CFR 21 § 1040 (FDA). Te izdelke je možno uporabljati brez dodatnih zaščitnih ukrepov. Kljub temu pa ne smete gledati neposredno v vir svetlobe - tako kot ne smete gledati v sonce. V primeru neposrednega stika z očmi zaprite oči in glavo obrnite stran od sevanja. Laserskega žarka ne usmerjajte v druge osebe.

2.6 Skrbno ravnanje z baterijami in njihova uporaba

Pred daljšim skladiščenjem baterije odstranite iz izdelka. Med daljšim skladiščenjem lahko baterije korodirajo in se izpraznijo.
▶ Baterije hranite zunaj dosega otrok.
▶ Ne mešajte starih in novih baterij. Vedno istočasno zamenjajte vse baterije. Ne uporabljajte baterij različnih proizvajalcev ali različnih tipov.
▶ Ne uporabljajte poškodovanih baterij.
▶ Uporabljajte samo tip baterij, ki je predviden za ta izdelek. Uporaba drugih baterij lahko povzroči telesne poškodbe in požar.
- Pri menjavi baterij pazite, da so poli pravilno poravnani. Obstaja nevarnost eksplozije.
▶ Baterij ne pregrevajte in jih ne izpostavljajte ognju. Baterije lahko eksplodirajo in povzročijo sproščanje strupenih snovi.
▶ Baterij ne polnite.
▶ Baterij ne prispajkajte v izdelek.
Baterij ne praznite s kratkim stikom. Baterije lahko postanejo netesne, eksplodirajo, zagorijo in poškodujejo osebe.
Baterij ne poškodujte in jih ne razstavljajte. Baterije lahko postanejo netesne, eksplodirajo, zagorijo in poškodujejo osebe.

3 Opis

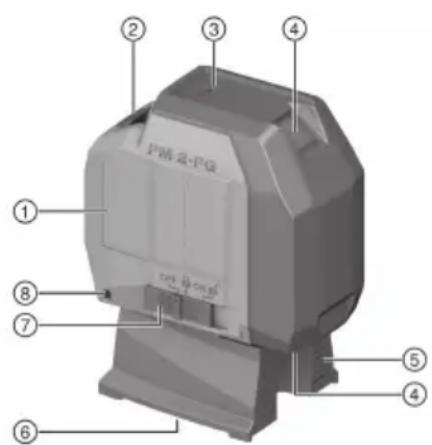

3.1 Pregled izdelka

① Mesto ploščice s podatki
② Predal za baterije
③ Indikator načina delovanja in indikator napol-njenosti akumulatorske baterije
④ Izstopno okence za laserski žarek
⑤ Magnetno podnožje
⑥ Pritrdilni navoj
⑦ Izbirno stikalo za vklop in izklop ter odklepanje in zaklepanje nihala
⑧ Uho za pritrditev varovala pred padcem PMA 92

3.2 Namenska uporaba

Opisani izdelek je samonivelirni točkovni laser, s katerim lahko ena oseba hitro in natančno določi navpičnice. Izdelek oddaja dva medsebojno usklajena laserska žarka (žarka z isto izhodiščno točko). Oba žarka imata enak doseg 30 m (doseg je odvisen od osvetljenosti okolice). Izdelek je namenjen označevanju točk navpičnic v zaprtih prostorih.

Možni nameni uporabe so: Prenos označenih točk s tal na strope.

Izdelka na noben način ne smete spreminjati ali posegati vanj.

Upoštevajte navodila za delo, nego in vzdrževanje, ki so podana v teh navodilih za uporabo.

Uporabljajte samo originalen pribor in orodje Hilti, da se boste izognili morebitnim poškodbam.

Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje in če se uporabljajo v nasprotju z namembnostjo.

3.3 Značilnosti

Izdelek je samonivelirna naprava v vse smeri znotraj območja navadno pribl. 4,0°. Čas niveliranja znaša samo pribl. 3 sekunde.

Ob prekoračitvi območja samoniveliranja lesarska žarka opozarjata z utripanjem.

Izdelek odlikujejo preprosto upravljanje, enostavna uporaba in robustno plastično ohišje. Ker je majhen in lahek, ga lahko brez težav prenašate. Izdelek se v običajnem načinu samodejno izklopi po 1 uri. Način trajnega delovanja lahko aktivirate tako, da napravo vključite, izključite ter ponovno vključite v roku 3 sekund.

3.4 Indikatorji stanja

	Stanje Pomen
Indikator stanja delovanja in na-polnjenosti	LED-dioda ne sveti • Izdelek je	izklopljenBaterije so prazneBaterije so napačno vstavljene
	LED-dioda neprekinjeno sveti •	Laserski žarek je vklopljenIzdelek deluje
	LED-dioda hitro utripa • Baterije	so skoraj prazne
Laserski žarek Laserski žarek utripne dvakrat na vsakih 10 sekund		• Baterije so skoraj prazne
		Laserski žarek petkrat utripne, nato pa je neprekinjeno vklo-pljen.
		Laserski žarek utripa z visoko frekvenco.

3.5 Obseg dobave

Točkovni laser, torba, 4 × baterija AA (ne na vseh trgih), navodila za uporabo, certifikat proizvajalca

4 Tehnični podatki

Doseg točk		30 m(98 ft — 10 in)
Čas samoniveliranja		3 s
Območje samoniveliranja (običajno)		±4°
Natančnost pri 10 m		±3 mm(±0,1 in)
Premer žarka Razdalja 5 m		< 4 mm(< 0,2 in)
	Razdalja 20 m	< 15 mm(< 0,6 in)
Laserski razred		Razred 2, viden, 510-530 nm, ±10 nm(IEC 60825-1:2014); razred II (CFR 21§1040.10 in 1040.11) (FDA)
Divergenca laserskih točk		0,7 mrad
Povprečna izhodna moč (maks) (p)		< 1 mW
Dolžina valov (λ), ±10 nm		510 nm ... 530 nm
Trajanje pulza (tp)		< 60 μs
Frekvenca pulzov (f)		< 12 kHz
Napajanje		4 × baterija 1,5V AA
Čas delovanja (običajni)		pri 24 °C : 70 ur
Samodejni izklop po		1 ura
Indikator načina delovanja		LED dioda in laserska žarka
Delovna temperatura		-10 °C ... 40 °C(14 °F ... 104 °F)
Temperatura skladiščenja		-25 °C ... 63 °C(-13 °F ... 145 °F)
Zaščita pred prahom in škropljenjem vode		IP 54 po IEC 60529
Navoj stojala (izdelka)		UNC 1/4"
Navoj stojala (podnožje)		BSW 5/8" UNC 1/4"
Dimenzije dolžina × širina × višina (vključno s čevlji)		66 mm × 116 mm × 145 mm(2,6 in × 4,6 in × 5,7 in)
Teža s podnožjem in baterijami		590 g(20,8 oz)

5 Uporaba

5.1 Namestitev/menjava baterij

• Pri vstavljanju baterij bodite pozorni na pravilno polarnost.
  • Vedno zamenjajte vse baterije.

• Uporabljajte le baterije, proizvedene v skladu z mednarodnimi standardi.

• Odprite predal za baterije.

• Po potrebi odstranite prazne baterije.
• Vstavite nove baterije.
• Zaprite predal za baterije.

5.2 Varovanje pred padcem

OPOZÓRILO

Nevarnost poškodb zaradi padajočega orodja in/ali pribora!

▶ Uporabljajte le varovalo pred padcem Hilti, ki se priporoča za vaš izdelek.
Pred vsako uporabo preverite varovalo pred padcem in pritrdilne točke varovala pred padcem glede poškodb.

Upoštevajte nacionalne smernice za delo na višini.

Kot varovalo pred padcem izdelka uporabljajte izključno varovalo Hilti PMA 92.

- Varovalo pred padcem pritrdite na laser in nosilno konstrukcijo. Preverite, ali je zanesljivo pritrjeno.

Upoštevajte navodila za uporabo varovala pred padcem Hilti.

5.3 Vklop laserskih žarkov

Nastavite izbirno stikalo v položaj (vklop/odklenjeno).
- Laserska žarka se vklopita in laser se samodejno nivelira.

Po eni uri se izdelek samodejno izklopi.

5.4 Deaktiviranje samodejnega izklopa

- Izdelek vklopite, nato pa ga izklopite in v 3 sekundah znova vklopite. Laserski žarek petkrat utripne in tako potrdi deaktivacijo.

Izdelek se izklopi, ko izbirno stikalo prestavite v položaj OFF ali ko se izpraznijo baterije.

5.5 Nastavitev laserskega žarka za funkcijo „nagnjena linija“

▶ Nastavite izbirno stikalo v položaj (vklop/zaklenjeno).

▶ Laserska žarka se vklopita.

Pri funkciji „nagnjena linija“ je nihalo zaklenjeno in laser ni niveliran. Laserska žarka utripneta vsakih 5 sekund.

5.6 Izklop laserskih žarkov

• Izbirno stikalo nastavite v položaj OFF.
  ▶ Laserski žarek se izključi in nihalo se zaklene.

5.7 Primeri uporabe

5.7.1 Poravnavanje suhomontažnih profilov

5.7.2 Poravnavanje svetil 4

5.8 Preverjanje točke navpičnice

1. Izberite visok prostor in naredite oznako na tleh (križ) - npr. v 10m visokem stopnišču.
2. Laser postavite na ravno in vodoravno površino.
3. Vklopite laser in odklenite nihalo.
4. Postavite laser s spodnjo navpičnico na središče označenega križa na tleh.
5. Označite zgornjo točko navpičnice na stropu.
6. Laser zasukajte za 90°.

Spodnji navpični žarek mora ostati na sredini križa.

1. Označite zgornjo točko navpičnice na stropu.

2. Postopek ponovite pri vrtenju za 180° in 270°.

3. Iz 4 označenih točk tvorite na stropu krog. Izmerite premer kroga D v milimetrih ali inčah ter višino prostora RH v metrih ali čevljih.

4. Izračunajte vrednost R.

▶ Vrednost R mora biti manjša od 3 mm (1/8").
- Če je rezultat zunaj tolerance, se obrnite na servisno službo Hilti.

$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R H [ \mathrm{m} ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 Nega in vzdrževanje

Nega izdelka

- Odpihnite prah z izstopnega okenca za laserski žarek. Izstopnega okenca za laserski žarek se ne dotikajte s prsti.

- Ohišje čistite le z rahlo vlažno krpo. Za čiščenje ne uporabljajte čistil, ki vsebujejo silikon, ker lahko poškodujejo plastične dele.

Vzdrževanje

• Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno.
• Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj nemudoma popravijo pri servisni službi Hilti.
• Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.

Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora Hilti najdete v vašem centru Hilti Store ali na spletni strani: www.hilti.group

6.1 Servisna služba za merilno tehniko Hilti

Servisna služba za merilno tehniko Hilti izvede preverjanje in v primeru odklona ponovno vzpostavitev in preverjanje skladnosti merilne naprave s specifikacijami. Skladnost s specifikacijami v trenutku preverjanja se pisno potrdi s servisnim certifikatom. Priporočamo vam:

• Izberite ustrezen interval za preverjanja glede na pogostost in način uporabe.
• Po izredni uporabi naprave se pred pomembnimi deli, v vsakem primeru pa vsaj enkrat na leto, izvede preverjanje pri servisni službi merilne tehnike Hilti.

Kljub preverjanju pri servisni službi za merilno tehniko Hilti mora uporabnik nujno preverjati merilno napravo pred in med uporabo.

7 Prenašanje in skladiščenje

Prenašanje

Pred vsako uporabo ter pred in po dolgem prenašanju se prepričajte, da izdelek ni poškodovan.

Skladiščenje

• Izdelek in baterije hranite na hladnem in suhem mestu. Upoštevajte mejne vrednosti temperature, ki so navedene v tehničnih podatkih.
• Izdelka in baterij ne shranjujte na soncu, toplotnih virih ali za steklom.
• Izdelek in baterije shranjujte zunaj dosega otrok in nepooblaščenih oseb.
  Pred vsako uporabo ter pred in po dolgem skladiščenju se prepričajte, da izdelek ni poškodovan.

8 Pomoč pri motnjah

V primeru motenj, ki niso navedene v tej preglednici oziroma jih sami ne znate odpraviti, se obrnite na servisno službo Hilti.

Motnja Možen vzrok Rešitev
Izdelka ni mogoče vklopiti. Baterija je prazna ▶ Zamenjajte baterije.
Posamezni laserski žarek ne deluje.	Laserski vir ali krmiljenje laserja je okvari	▼ Obrnite se na servisno službo Hilti.
Izdelek je mogoče vklopiti, ampak ni videti laserskega žarka.	Laserski vir ali krmiljenje laserja je okvari	▼ Obrnite se na servisno službo Hilti.
	Temperatura je previsoka ali pre-nizka	▶ Počakajte, da se izdelek ohladi ali ogreje.
Samodejno niveliranje ne deluje.	Izdelek je na preveč poševni pod-lagi	▶ Izdelek postavite na ravno in vodoravno podlago.
	Nihalo je zaklenjeno ▶ Sprostite	nihalo.

9 Proizvajalčeva garancija

▶ V primeru vprašanj o garancijskih pogojih se obrnite na lokalnega partnerja Hilti.

Ta preglednica velja za kitajsko tržišče.

限用物質含有情況標示聲明書

Ta preglednica velja za tržišče Tajvan.

11 Odstranjevanje

Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno orabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše služeno orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.

Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki!

Originalne upute za uporabu

1 Podaci o uputi za uporabu

1.1 Uz ove upute za uporabu

Prije uporabe pročitajte uputu za uporabu

Električna sigurnost

▶ Proizvod držite dalje od kiše ili vlage. Prodiranje vlage može prouzročiti kratak spoj, električni udar, opekline ili eksplozije.
- Iako je proizvod zaštićen protiv prodiranja vlage, trebali biste ga obrisati prije spremanja u transportnu kutiju.

Sigurnost Ijudi

Numerisanje reflektuje redosled radnih koraka na slici i može da odstupa od radnih koraka u tekstu

Električna sigurnost

▶ Proizvod držite dalje od kiše ili vlage. Tečnost koja je prodrla može prouzrokovati kratke spojeve, strujne udare, požare ili eksplozije.
- Iako je proizvod zaštićen od prodiranja vlage, trebalo bi da ga prebrišete pre spremanja u transportnu kutiju.

Bezbednost ljudi

• Budite oprezni, pazite šta činite i kod rada sa mernim alatom postupajte razumno. Nemojte koristiti merni alat, ako ste umorni ili ste pod uticajem droga, alkohola ili lekova. Trenutak nepažnje prilikom upotrebe mernog alata može da dovede do ozbiljnih povreda.
• Izbegavajte nenormalan položaj tela. Zauzmite siguran položaj tela i u svakom trenutku održavajte ravnotežu.
• Nosite sredstva lične zaštite i uvek zaštitne naočare. Nošenje sredstava lične zaštite smanjuje rizik od nezgoda.
  ▶ Ne onesposobljavajte sigurnosne uređaje i ne uklanjajte znakove uputstava i upozorenja.
• Izbegavajte nehotično stavljanje u pogon. Uverite se, da je merni alat isključen, pre nego što priključite akumulatorsku bateriju, ili ga primite ili nosite.
  Proizvod i pribor koristite u skladu sa ovim uputstvima i na način koji je propisan za ovu posebnu vrstu uređaja. Kod toga uzmite u obzir radne uslove i izvođene radove. Upotreba proizvoda za neke druge primene različite od predviđenih može dovesti do opasnih situacija.

HILTI
