PM 2PG - Lasertase HILTI - Tasuta kasutusjuhend

Toote tüüp	Automaattasandusega lasertase (laserpunkt)
Mark	Hilti
Mudel	PM 2-PG
Mõõtmed (P x L x K)	66 mm x 116 mm x 145 mm (jalaga)
Kaal	590 g (jala ja patareidega)
Toide	4 AA 1,5 V patareid
Tööaeg	70 h (temperatuuril 24 °C)
Laseri klass	Klass 2 (IEC 60825-1:2014), nähtav
Lainepikkus	510 - 530 nm
Punktide ulatus	30 m
Automaattasanduse piirkond	±4°
Tasandamise aeg	3 s
Täpsus 10 m kaugusel	±3 mm
Kiire läbimõõt 5 m kaugusel	< 4 mm
Kiire läbimõõt 20 m kaugusel	< 15 mm
Automaatne väljalülitumine	Pärast 1 tundi (väljalülitatav)
Statiivi keerme (toode)	UNC 1/4"
Statiivi keerme (jalg)	BSW 5/8" ja UNC 1/4"
Tolmukaitse ja veekindlus	IP54
Töötemperatuur	-10 °C kuni 40 °C
Hoiutemperatuur	-25 °C kuni 63 °C
Kaldus funktsioon	Jah (pendel lukustatud, kiir vilgub iga 5 sekundi järel)
Kukkumiskaitse	Kasutage Hilti PMA 92 randmepaela
Puhastus	Niiske lapp, ärge kasutage silikoone puhastusvahendeid
Remonditavus	Laske remontida ainult Hilti hooldusteeninduses

Korduma kippuvad küsimused - PM 2PG HILTI

Kuidas vahetada Hilti PM 2-PG patareisid?

Avage patareipesa, eemaldage kasutatud patareid, sisestage neli uut AA patareid jälgides polaarsust, seejärel sulgege pesa. Kasutage üksnes rahvusvahelistele standarditele vastavaid patareisid.

Mida teha, kui laserkiir vilgub kiiresti?

Kiire vilkumine näitab, et patareid on nõrgad. Vahetage kõik patareid uute vastu.

Kuidas laseri automaatne väljalülitus keelata?

Lülitage seade sisse, seejärel lülitage see välja ja lülitage uuesti sisse 3 sekundi jooksul. Kiir vilgub viis korda, kinnitades keelamist. Automaatne väljalülitus taastub seadet välja lülitades.

Kuidas kasutada kaldus joone funktsiooni?

Seadke valija asendisse On/lukustatud. Pendel on seejärel lukustatud ja laser ei tasandu. Kiired vilguvad iga 5 sekundi järel, näitamaks kaldus režiimi.

Milline on laseri PM 2-PG täpsus?

Täpsus on ±3 mm 10 m kaugusel. Kontrollige täpsust regulaarselt, eriti pärast kukkumist või lööki.

Kuidas kontrollida loodipunkti täpsust?

Asetage laser tasasele pinnale, märkige punkt põrandale ja lakke, seejärel pöörake laserit 90°, 180° ja 270°, korrates märkimisi. Moodustunud ringi läbimõõt peab olema alla 3 mm 10 m kõrgusel. Arvutage R = D/2 × 10/RH (mm/m). Kui R > 3 mm, võtke ühendust Hilti hooldusteenindusega.

Mida teha, kui toode ei suuda tasanduda?

Kontrollige, et toode asetseks tasasel ja horisontaalsel pinnal. Kui pendel on kinni, vabastage see. Kui probleem püsib, võtke ühendust Hilti hooldusteenindusega.

Milliseid ohutustarvikuid kasutada koos PM 2-PG-ga?

Kasutage üksnes Hilti PMA 92 kukkumiskaitset. Kinnitage see laseri ja kandva konstruktsiooni külge. Järgige riiklikke juhiseid kõrguses töötamiseks.

Kuidas puhastada Hilti PM 2-PG laserit?

Puhuge tolm laseri väljundaknalt ilma seda puudutamata. Puhastage korpust kergelt niiske lapiga. Ärge kasutage silikoone puhastusvahendeid.

Kus lasta remontida PM 2-PG laserit?

Laske seadet remontida ainult Hilti hooldusteeninduses. Ärge avage toodet ise, sest see võib põhjustada kokkupuudet ohtliku laserkiirgusega.

KASUTUSJUHEND PM 2PG HILTI

et Originaalkasutusjuhend 115

Originaalkasutusjuhend

1 Andmed kasutusjuhendi kohta

1.1 Käesoleva käsitsemisjuhendi kohta

• Enne seadme kasutuselevõttu lugege läbi kasutusjuhend. See on ohutu kasutamise ja törgeteta töö eeldus.
• Järgige käesolevas kasutusjuhendis ja seadmel esitatud ohutusnõudeid ja hoiatusi.
• Hoidke kasutusjuhend alati toote juures ja andke toode teistele isikutele edasi ainult koos käesoleva kasutusjuhendiga.

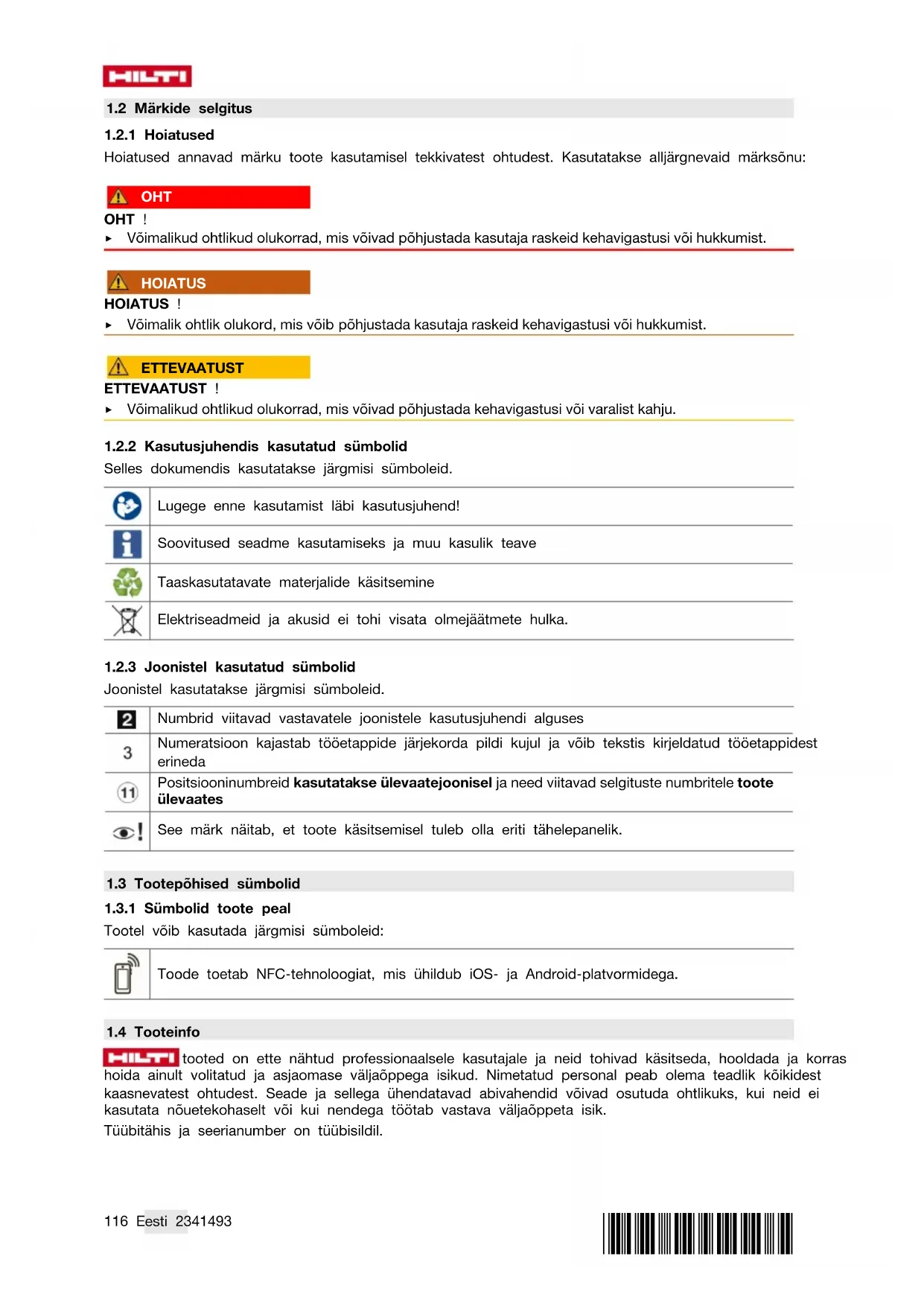

1.2 Märkide selgitus

1.2.1 Hoiatused

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse alljärgnevaid märksõnu:

OHT

OHT!

▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist.

HOIATUS

HOIATUS !

Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.

ETTEVAATUST

ETTEVAATUST !

▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

1.2.2 Kasutusjuhendis kasutatud sümbolid

Selles dokumendis kasutatakse järgmisi sümboleid.

Lugege enne kasutamist läbi kasutusjuhend!

Soovitused seadme kasutamiseks ja muu kasulik teave

Taaskasutatavate materjalide käsitsemine

Elektriseadmeid ja akusid ei tohi visata olmejäätmete hulka.

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid.

Numbrid viitavad vastavatele joonistele kasutusjuhendi alguses

3

Numeratsioon kajastab tööetappide järjekorda pildi kujul ja võib tekstis kirjeldatud tööetappidest erineda

Positsiooninumbreid kasutatakse ülevaatejoonisel ja need viitavad selgituste numbritele toote ülevaates

See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootepõhised sümbolid

1.3.1 Sümbolid toote peal

Tootel võib kasutada järgmisi sümboleid:

Toode toetab NFC-tehnoloogiat, mis ühildub iOS- ja Android-platvormidega.

1.4 Tooteinfo

HILTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik köikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.

Tüübitähis ja seerianumber on tüübisildil.

Kandke seerianumber järgmisse tabelisse. Andmeid toote kohta vajate meie esindusele või hooldekeskusele päringute esitamisel.

Toote andmed

Tüüp PM 2-PG
Pölvkond 01
Seerianumber

1.5 Vastavusdeklaratsioon

Seadme tootja kinnitab ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate õigusaktide nõuetele ja kehtivatele standarditele.

Tehnilised dokumendid on saadaval:

Ärge vaadake otse laserkiire suunas.

2 Ohutus

2.1 Mööteriistade üldised ohutusjuhised

HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Mõõteriistadest võivad lähtuda ohud, kui neid asjatundmatult käsitsetakse. Tegematajätmised ohutusjuhistest ja instruktsioonidest kinnipidamisel võivad põhjustada kahjustusi mõõteriistale ja/või raskeid vigastusi.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Töökohaohutus

Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrastamata ja valgustamata töökoht vöib pöhjustada önnetusi.
- Ärge töötage tootega plahvatusohtlikusümbruskonnas, milles esineb tuleohtlikke vedelikke, gaase või tolmu.
▶ Hoidke toote kasutamise ajal lapsed ja teised inimesed eemal.
- Kasutage seadet üksnes määratletud võimsuspiirides.
Järgige oma riigipõhiseid önnetusjuhtumite ennetamise eeskirju.

Elektriohutus

• Kaitske seadet vihma ja niiskuse eest. Sissetungiv niiskus võib põhjustada lühise, elektrilöögi, põletusi või plahvatusi.
• Kuigi seade on kaitstud niiskuse sissetungimise eest, tuleks see enne transpordipakendisse hoiulepanekut kuivaks pühkida.

Isikuturvalisus

• Olge tähelepanelik, jälgige seda, mida teete, ning lähenege tööle mõõteriistaga mõistusega. Ärge kasutage mõõteriista, kui olete väsinud või narkootikumide, alkoholi või medikamentide mõju all. Hetkeline tähelepanematus mõõteriista kasutamisel võib põhjustada tõsiseid vigastusi.
  Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja säilitage kogu aeg tasakaal.
• Kasutage isikukaitsevahendeid. Kaitsevahendite kandmine vähendab vigastuste ohtu.
• Ärge kõrvaldage ühtegi ohutusseadist ega eemaldage silte hoiatuste või märkustega.
  Vältige seadme tahtmatut käivitamist. Veenduge, et mööteriist oleks välja lülitatud, enne kui te sellega aku ühendate, selle üles tõstate või seda kannate.
• Kasutage toodet ja tarvikuid vastavalt käesolevatele juhistele ja selliselt, nagu selle spetsiaalse seadmetüübi jaoks ette on kirjutatud. Arvestage seejuures töötingimuste ja tehtava töö iseloomuga. Seadmete kasutamine muuks otstarbeks kui ette nähtud vöib pöhjustada ohtlikke olukordi.
• Äge laske tekkida valel turvatundel ega vaadake mõõteriistade ohutusreeglitest mööda, isegi kui te pärast mitmekordset kasutamist mõõteriistaga kursis olete. Tähelepanematu käsitsemine võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
  ▶ Mõõteriista ei tohi kasutada meditsiiniseadmete läheduses.

Mõöteriista kasutamine ja käsitsemine

• Kasutage seadet ja lisatarvikuid ainult siis, kui nende tehniline seisukord on veatu.
  Hoidke mittekasutatavaid mõõteriistu lastele kättesaamatus kohas. Ärge laske toodet kasutada isikutel, kes seda ei tunne või kes ei ole käesolevaid juhiseid lugenud. Mõõteriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
  Hooldage mõõteriistu hoolikalt. Kontrollige, kas liikuvad osad toimivad laitmatult ega kiilu kinni, ega osad ei ole murdunud või kahjustatud selliselt, et mõõteriista toimivus oleks mõjutatud. Laske kahjustatud osad enne mõõteriista kasutamist parandada. Paljude õnnetusjuhtumite põhjuseks on halvasti hooldatud mõõteriistad.
  Toodet ei tohi mingil juhul modifitseerida ega manipuleerida. Muudatused või modifikatsioonid, mida ei ole ettevõtte Hilti poolt sõnaselgelt lubatud, võivad piirata kasutaja õigust seadme kasutuselevõtuks.
  Enne olulisi mõõtmisi ning pärast kukkumist või teisi mehaanilisi mõjusid peate te mõõteriista täpsuse üle kontrollima.
  Teatavad ümbritseva keskkonna tingimused võivad mõõtetulemusi seadme tööpõhimõttest tulenevalt mõjutada. Nende hulka kuuluvad nt seadmete lähedus, mis tekitavad tugevaid magnetilisi või elektromagnetilisi välju, vibratsiooni ja temperatuuri muudatusi.
• Kiiresti muutuvad mõõtetingimused võivad mõõtetulemused valeks muuta.
  Kui seade tuuakse väga külmast keskkonnast soojemasse keskkonda või vastupidi, tuleks seadmel enne töölerakendamist temperatuuriga kohaneda lasta. Suured soojuse erinevused võivad põhjustada valesid operatsioone ja valesid mõõtetulemusi.
  Tagage koos adapterite ja tarvikutega kasutamise korral, et tarvikud oleksid kindlalt kinnitatud.
• Kuigi mööteriist on kavandatud rasketes tingimustes ehitusplatsidel rakendamiseks, peaksite te seda nagu ka teisi optilisi ja elektrilisi tooteid (binokleid, prille, fotoaparaati) ettevaatlikult käsitsema.
• Pidage kinni ettenähtud töö- ja ladustamistemperatuuridest.

2.2 Täiendavad ohutusnõuded lasermõõteriistade kasutamisel

• Seadme mittekorrektsel avamisel võib seadmest eralduda laserkiirgust, mis ületab klassi 2 kiirguse. Laske seadet parandada üksnes Hilti hooldekeskuses.
  Tagage turvalisus möötekohas. Veenduge, et seadme paigaldamisel ei suuna te laserkiirt teiste inimeste ega iseenda poole. Laserikiired peaksid kulgema silmade körgusest tunduvalt körgemal või tunduvalt madalamal.
  ▶ Ebaõigete mõõtmistulemuste vältimiseks hoidke laserkiire väljumisaken puhas.
  ▶ Enne seadme kasutamist / mõõtmiste tegemist kontrollige korduvalt seadme täpsust.
  Mõõtmised, mida tehakse peegelduvate objektide või pindade lähedal, läbi klaasi või muude sarnaste materjalide, ei pruugi olla täpsed.
  ▶ Paigaldage seade sobivale kandurile, statiivile või asetage seade ühetasasele pinnale.
  ▶ Möötelattide kasutamine kõrgepingejuhtmete läheduses ei ole lubatud.
  ▶ Veenduge, et läheduses ei ole teist lasermõõteseadet, mis võib mõjutada mõõtmise täpsust.
• Ärge laske laserkiirtel jõuda valveta aladele.

2.3 Täiendavad ohutusnõuded

Allakukkuvatest tarvikutest või lisaseadistest tingitud vigastuste oht. Enne töö alustamist veenduge, et paigaldatud lisatarvikud on kindlalt kinnitatud.

2.4 Elektromagnetiline ühilduvus

Kuigi seade vastab asjaomaste direktiivide rangetele nõuetele, ei saa Hilti välistada võimalust, et tugev kiirgus tekitab häireid seadme töös, mille tagajärjel ei pruugi mõõtetulemused olla täpsed. Sellisel juhul või muude kahtluste korral tuleb läbi viia kontrollmõõtmised. Samuti ei saa Hilti välistada häireid teiste seadmete (nt lennukite navigatsiooniseadmete) töös.

2.5 Laseri klassi 2 kuuluvate laserseadmete klassifitseerimine

Seade kuulub laseri klassi 2 vastavalt standardile IEC / EN 60825-1: 2014 ja vastavalt CFR 21 § 1040 (FDA). Neid seadmeid tohib kasutada ilma täiendavate kaitsemeetmeteta. Siiski tuleks nagu päikese puhulgi vältida otse valgusallikasse vaatamist. Otsese silmside korral sulgege silmad ja viige pea laserjoone tasandist välja. Ärge suunake laserkiirt inimeste poole.

Kui te seadet pikemat aega ei kasuta, siis võtke patareid seadmest välja. Patareid võivad pikemal seismisel korrodeeruda ja iseeneslikult tühjeneda.
▶ Veenduge, et patareid ei satu laste kätte.
- Ärge kasutage korraga uusi ja vanu patareisid. Vahetage alati välja köik patareid ühekorraga. Ärge kasutage korraga erinevaid patareimudeleid või -tüüpe.
- Ärge kasutage kahjustatud patareisid.
- Kasutage üksnes selle toote jaoks ettenähtud tüüpi patareisid. Teiste patareide kasutamine võib põhjustada vigastuste ja põlengu ohtu.
Jälgige patareide vahetamisel öiget polaarsust. Plahvatusoht.
- Ärge jätke patareisid otsese päikesekiirguse ega lahtise leegi kätte. Patareid võivad plahvatada ja eraldada mürgiseid aineid.
- Ärge laadige patareisid.
- Ärge jootke patareisid, mis on seadmes.
- Ärge tühjendage patareisid lühise tekitamise teel. Patareid võivad lekkima hakata, plahvatada, süttida ja tekitada kehavigastusi.
- Ärge kahjustage patareisid ja ärge võtke patareisid lahti. Patareid võivad lekkima hakata, plahvatada, süttida ja tekitada kehavigastusi.

3 Kirjeldus

3.1 Toote ülevaade

① Andmesildi asukoht
② Patareikorpus
③ Töörežiimi näit ja aku laetuse astme näit
④ laserkiire väljumise aken
⑤ Magnetjalg
⑥ Keermega kinnitus
⑦ valikulüliti sisse-/väljalülitamiseks ja pendli lukustamiseks/vabastamiseks
⑧ Kukkumiskaitse kinnitamise aas PMA 92

3.2 Sihipärane kasutamine

Kirjeldatud toode on isenivelleeruv punktlaser, mis võimaldab vaid ühel inimesel teha kiiresti ja täpselt loodimistöid. Tootel on kaks kattuvat laserkiirt (sama lähtepunktiga kiired). Kõikide kiirte ulatus on 30 m (ulatus sõltub ümbritseva keskkonna valgustusest). Toode on ette nähtud loodimispunktide mahamärkimiseks siseruumides.

Võimalikud rakendused: Põrandale märgitud punktide ülekandmine lakke.

Seadme modifitseerimine ja ümberkujundamine on keelatud.

Pidage kinni kasutusjuhendis toodud kasutus- ja hooldusjuhistest.

Vigastuste ohu vältimiseks kasutage üksnes Hilti originaaltarvikuid ja -tööriistu.

Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.

3.3 Omadused

Seade on kõikides suundades üldjuhul 4,0° ulatuses isenivelleeruv. Nivelleerumisaeg on vaid umbes 3 sekundit.

Isenivelleerumisulatuse ületamise korral hakkavad laserkiired hoiatuseks vilkuma.

Toodet iseloomustab kerge käsitsetavus, lihtne kasutus ja vastupidav plastkorpus. Seda on tänu väikestele mõõtmetele ja madalale kaalule lihtne transportida. Tavarežiimil lülitub toode 1 tunni pärast välja. Püsirežiimile lülitumiseks tuleb seade sisse lülitada, välja lülitada ja 3 sekundi jooksul uuesti sisse lülitada.

3.4 Signaalid

	Olek Tähendus
Töö- ja aku laetuse astme näit	LED-tuli ei põle • Seade on välja lülitatud• Patareid on tühjad• Patareid on valesti sisse pandud
	LED põleb pidevalt • Laserkiir on sisse lülitatudToode töötab.
	LED lamp vilgub kiiresti • Patareid on peaaegu tühjad
Laserkiir Laserkiir vilgub kaks korda iga 10 sekundi järel		• Patareid on peaaegu tühjad
		Laserkiir vilgub viis korda ja jääb• Automaatne väljalülitus ei ole aktiivne
		Laserkiir vilgub suure sagedu-sega.

3.5 Tarnekomplekt

Punktlaser, kott, 4x AA patareid (mitte köigil turgudel), kasutusjuhend, tootja sertifikaat

4 Tehnilised andmed

Punktide ulatus		30 m(98 ft — 10 in)
Isenivelleerumisaeg		3 s
Isenivelleerimise ulatus (tüüpiline)		±4°
Täpsus 10 m (33 ft)		±3 mm(±0,1 in)
Kiire läbimõõt Kaugus 5 m	(16,4 ft)	< 4 mm(< 0,2 in)
	Kaugus 20 m (65,6 ft)	< 15 mm(< 0,6 in)
Laseri klass		Klass 2, nähtav, 510 - 530 nm, ± 10 nm(IEC 60825-1: 2014); klass II (CFR 21 §1040.10 ja 1040.11) (FDA)
Laserpunktide kiiredivergents		0,7 mrad
Keskmine väljundvõimsus (max) (p)		< 1 mW
Lainepikkus (λ), ± 10 nm		510 nm ... 530 nm
Pulsikestus (tp)		< 60 μs
Pulsisagedus (f)		< 12 kHz
Toide		4x 1,5 V AA-patareid
Tööaeg (tüüpiline)		temperatuuril 24 °C (72 °F) : 70 h
Automaatne väljalülitus pärast		1 h
Töörežiimi indikaator		LED ja laserkiired
Töötemperatuur		-10 °C ... 40 °C(14 °F ... 104 °F)
Hoiutemperatuur		-25 °C ... 63 °C(-13 °F ... 145 °F)
Tolmu- ja pritsmekaitse		IP 54 vastavalt standardile IEC 60529
Statiivi keere (toode)		UNC 1/4"
Statiivi keere (jalal)		BSW 5/8" UNC 1/4"
Mõõtmed pikkus x laius x kõrgus (koos jalaga)		66 mm x 116 mm x 145 mm(2,6 in x 4,6 in x 5,7 in)
Kaal koos jala ja patareidega		590 g(20,8 oz)

5 Käsitsemine

5.1 Patareide sisestamine/ vahetamine

• Jälgige patareide polaarsust.
• Vahetage alati köik patareid korraga.
- Kasutage üksnes rahvusvaheliste standardite kohaselt toodetud patareisid.

1. Avage patareipesa.
2. Eemaldage vajaduse korral tühjad patareid.
3. Paigaldage uued patareid.
4. Sulgege patareisektsioon.

5.2 Lukustusklamber

HOIATUS

Vigastuste oht tingitud allakukkuvast tööriistast ja/või tarvikust!

Toote jaoks kasutage üksnes soovitatud Hilti kukkumiskaitsepiiret.
▶ Enne iga kasutuskorda kontrollige kukkumiskaitsepiiret ja kinnituspunkte võimlike kahjustuste suhtes.

Järgige riigis kehtivaid eeskirju körgustes töötamise kohta.

Kasutage kaitsepiirdena selle toote jaoks üksnes Hilti kaitsepiiret PMA 92.

- Kinnitage kaitsepiire laseri ja kandva struktuuri külge. Kontrollige kindlat istu.

Järgige Hilti kaitsepiirde kehtivat kasutusjuhendit.

5.3 Laserkiirte sisselülitamine

Seadke valikulülii asendisse (sees / vabastatud).
▶ Laserkiired lülitatakse sisse ja laser nivelleerub automaatselt.

Ühe tunni järel lülitub toode automaatselt välja.

5.4 Automaatse väljalülituse deaktiveerimine

Lülitage toode sisse, seejärel välja ja 3 sekundi jooksul uuesti sisse. Laserkiir vilgub deaktiveerimise kinnituseks viis korda.

Toode lülitub välja, kui valikulüliti viiakse asendisse OFF või kui patareid on tühjad.

5.5 Laserkiire välja reguleerimine "kaldjoone" funktsiooniks

▶ Seadke valikulülti asendissen(sees / lukustatud).

▶ Laserkiired lülitatakse sisse.

Funktsioonis "kaldjoon" on pendel lukustatud ja laser ei ole nivelleerunud. Laserkiired vilguvad iga 5 sekundi järel.

5.6 Laserkiirte väljalülitamine

▶ Seadke valikulülti asendisse OFF.
▶ Laserkiir lülitub välja ja pendel on lukustatud.

5.7 Kasutusnäited

5.7.1 Kuivkonstruktsioonide joondamine 3

5.7.2 Valgustuselementide joondamine 4

5.8 Loodimispunkti kontrollimine

1. Tehke kõrges ruumis märk (rist) põrandale (näiteks 10 m kõrguses trepikojas).
2. Asetage laser siledale ja horisontaalsele pinnale.
3. Lülitage laser sisse ja tehke pendel lukust lahti.
4. Seadke laser alumise loodikiirega põrandale märgitud risti keskpunkti.
5. Märkige laes ülemine loodimispunkt.
6. Keerake laserit 90°.

Alumine loodimiskiir peab jääma risti keskpunkti.

1. Märkige laes ülemine loodimispunkt.

2. Keerake seadet 180° ja 270° ja korrake toimingut.

3. Ühendage 4 märgitud punkti laes ringiks. Mõõtke ringi läbimõõt D millimeetrites või tollides ja ruumi kõrgus RH meetrites või jalgades.

4. Arvutage välja väärtus R.

5. Väärtus R peaks olema väiksem kui 3 mm (1/8"). R = [mm]2 × 10RH [m] (1)

6. Kui tulemus jääb tolerantsist väljapoole, pöör-

duge Hilti teenindusse.

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 Hooldus ja korrashoid

Toote hooldus

• Kõvasti kinni olev mustus eemaldage ettevaatlikult.
• Puhuge tolm laserkiire väljumisavalt ära. Ärge puudutage laserkiire väljumisava oma sõrmedega.
• Puhastage korpust ainult veidi niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.

Korrashoid

• Kontrollige regulaarselt, kas köik nähtavad osad on terved ja juhtelemendid töötavad veatult.
• Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekeskuses.
• Pärast hooldus- ja korrashoiutöid paigaldage köik kaitseseadised ja kontrollige, kas need töötavad veatult.

Ohutu töö tagamiseks kasutage ainult originaalvaruosi ja -materjale. Hilti heakskiidetud varuosad, materjalid ja lisatarvikud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group

6.1 Hilti möötetehnika hooldekeskus

Hilti mõõtetehnika hooldekeskus kontrollib seadet ja kõrvalekallete korral taastab seadme vastavuse spetsifikatsioonidele ning kontrollib seadet uuesti. Spetsifikatsioonidele vastavust kontrollimise ajal kinnitab kirjalikult hoolduse sertifikaat. Soovitatav on:

• Valige kasutuse jaoks sobiv kontrollisagedus.
• Pärast seadmele erakordselt suure koormuse avaldumist, enne tähtsaid töid, kuid vähemalt kord aastas laske seadet Hilti mõõtetehnika hooldekeskuses kontrollida.

Hilti mõõtetehnika hooldekeskuses läbiviidud kontrollimine ei vabasta kasutajat kohustusest kontrollida seadet enne kasutamist ja kasutamise ajal.

7 Transport ja ladustamine

Transport

- Kontrollige toodet enne igat kasutuskorda ning enne ja pärast pikemat transportimist, kas sellel esineb kahjustusi.

Hoiustamine

• Hoidke toodet ja patareisid jahedas ja kuivas kohas. Pidage kinni tehnilistes andmetes toodud temperatuuriväärtustest.
• Ärge pange toodet ja patareisid kunagi hoiule päikese kätte, soojusallikate peale ega klaasi taha.
  ▶ Hoidke toodet ja patareisid lastele ja volitamata isikutele kättesaamatuna.
• Kontrollige toodet enne igat kasutuskorda ning enne ja pärast pikemat hoiulepanekut, kas sellel esineb kahjustusi.

8 Törkeabi

Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida te ei suuda ise kõrvaldada, siis pöörduge Hilti hoolduskeskusse.

Törge Võimalik põhjus Lahendus
Toodet ei ole võimalik sisse lülitada.	Patarei on tühi ▶ Vahetage patareid välja.
	Patareid polaarsus on vale ▶ Pange patareid õigesti sisse.
	Patareisektsioon ei ole suletud ▶	Sulgege patareisektsioon.
	Toode või sisse/välja nupp on defektne	▸ Pöörduge Hilti teeninduskesku-sesse.
Üksikud laserkiired ei toimi.	Laseri allikas või juhtimine on de-fektne	▸ Pöörduge Hilti teeninduskesku-sesse.
Seade laseb end sisse lüli-tada, aga laserkiir ei ole näh-tav.	Laseri allikas või juhtimine on de-fektne	▸ Pöörduge Hilti teeninduskesku-sesse.
	Temperatuur on liiga kõrge või liiga madal	▸ Laske seadmel maha jahtuda või üles soojeneda.
Automaatne nivelleerumine ei toimi.	Toode on asetatud liiga järsu kal-dega pinnale	▸ Asetage seade tasasele ja horisontaalsele aluspinnale.
	Pendel on lukustatud	▸ Vabastage pendel.

9 Tootja garantii

- Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole.

10 Lisateave

Lisatarvikud, süsteemsed tooted ja lisateavet oma seadme kohta leiate siit.

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser
Products: PM 2-LG (02) / PM 2-PG (01)

零件名称Part name	有害物质
	Hazardous substances
	铅	汞	镉	六价铬	多溴联苯	多溴
	Lead (Pb)	Mercury (Hg)	Cadmium (Cd)	Hexavalent Chromium (Cr(VI))	Polybrominated biphenyls (PBB)	Polybrominated biphenyls (PBB)
电子元件(PCBs)Electronics (PCBs)	o	o	o	o	o
壳体组件Housing	o	o	o	o	o
电气联接线Electrical wirings	o	o	o	o	o
核心部件Core part	x	o	o	o	o

See tabel kehtib kasutamiseks Hiina turul.

限用物質含有情況標示聲明書

See tabel kehtib kasutamiseks Taivani turul.

11 Utiliseerimine

Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed sku. Lisateavet saate Hilti müügiesindusest.

- Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!
