Typ produktu	Laserová vodováha s automatickým vyrovnáním (laserový bod)
Značka	Hilti
Model	PM 2-PG
Rozměry (d x š x v)	66 mm x 116 mm x 145 mm (s nohou)
Hmotnost	590 g (s nohou a bateriemi)
Napájení	4 baterie AA 1,5 V
Výdrž	70 h (při 24 °C)
Třída laseru	Třída 2 (IEC 60825-1:2014), viditelný
Vlnová délka	510 - 530 nm
Dosah bodů	30 m
Rozsah automatického vyrovnání	±4°
Doba vyrovnání	3 s
Přesnost na 10 m	±3 mm
Průměr paprsku na 5 m	< 4 mm
Průměr paprsku na 20 m	< 15 mm
Automatické vypnutí	Po 1 h (deaktivovatelné)
Závit stativu (produkt)	UNC 1/4"
Závit stativu (noha)	BSW 5/8" a UNC 1/4"
Ochrana proti prachu a vodě	IP54
Provozní teplota	-10 °C až 40 °C
Skladovací teplota	-25 °C až 63 °C
Funkce naklonění	Ano (kyvadlo uzamčeno, paprsek bliká každých 5 s)
Bezpečnost proti pádu	Použijte poutko Hilti PMA 92
Čištění	Vlhký hadřík, nepoužívejte čisticí prostředky s obsahem silikonu
Opravitelnost	Opravy provádějte výhradně v servisu Hilti

Často kladené otázky - PM 2PG HILTI

Jak vyměnit baterie v Hilti PM 2-PG?

Otevřete přihrádku na baterie, vyjměte použité baterie, vložte čtyři nové baterie AA s ohledem na polaritu, poté přihrádku zavřete. Používejte výhradně baterie splňující mezinárodní normy.

Co dělat, když laserový paprsek rychle bliká?

Rychlé blikání signalizuje slabé baterie. Vyměňte všechny baterie za nové.

Jak deaktivovat automatické vypnutí laseru?

Zapněte přístroj, poté jej vypněte a do 3 sekund znovu zapněte. Paprsek pětkrát blikne pro potvrzení deaktivace. Automatické vypnutí se znovu aktivuje vypnutím přístroje.

Jak používat funkci naklonění?

Nastavte volič do polohy Zapnuto/uzamčeno. Kyvadlo je uzamčeno a laser se nevyrovnává. Paprsky blikají každých 5 sekund pro indikaci režimu naklonění.

Jaká je přesnost laseru PM 2-PG?

Přesnost je ±3 mm na 10 m. Pravidelně kontrolujte přesnost, zejména po pádu nebo nárazu.

Jak zkontrolovat přesnost svislého bodu?

Umístěte laser na rovný povrch, označte bod na podlaze a stropě, poté otáčejte laserem o 90°, 180° a 270° a opakujte značení. Průměr vytvořeného kruhu musí být menší než 3 mm při výšce 10 m. Vypočítejte R = D/2 × 10/RH (mm/m). Pokud je R > 3 mm, kontaktujte servis Hilti.

Co dělat, když se produkt nedokáže vyrovnat?

Zkontrolujte, zda je produkt umístěn na rovném a vodorovném povrchu. Pokud je kyvadlo zablokováno, uvolněte jej. Pokud problém přetrvává, kontaktujte servis Hilti.

Jaké bezpečnostní příslušenství používat s PM 2-PG?

Používejte výhradně bezpečnost proti pádu Hilti PMA 92. Připevněte ji k laseru a k nosné konstrukci. Dodržujte národní předpisy pro práce ve výškách.

Jak čistit laser Hilti PM 2-PG?

Vyfoukejte prach z okna laserového výstupu, aniž byste se ho dotkli. Očistěte kryt mírně navlhčeným hadříkem. Nepoužívejte čisticí prostředky na bázi silikonu.

Kde nechat opravit laser PM 2-PG?

Opravy přístroje provádějte výhradně v servisu Hilti. Neotvírejte produkt sami, mohlo by dojít k nebezpečnému laserovému záření.

NÁVOD K OBSLUZE PM 2PG HILTI

cs Originální návod k obsluze 158

sk Originálny návod na obsluhu 167

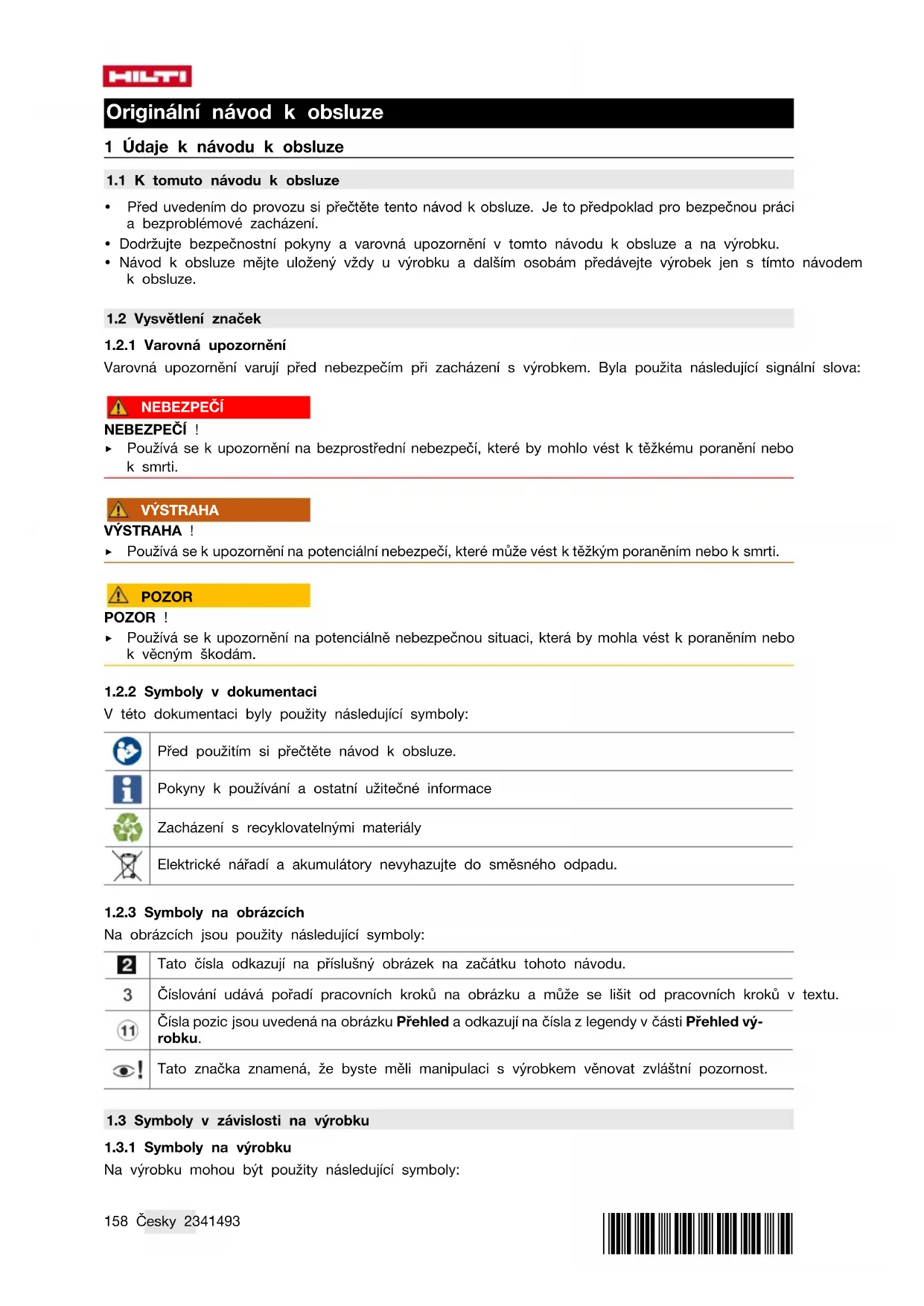

Originální návod k obsluze

1 Údaje k návodu k obsluze

1.1 K tomuto návodu k obsluze

• Před uvedením do provozu si přečtěte tento návod k obsluze. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení.
• Dodržujte bezpečnostní pokyny a varovná upozornění v tomto návodu k obsluze a na výrobku.
• Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem k obsluze.

1.2 Vysvětlení značek

1.2.1 Varovná upozornění

Varovná upozornění varují před nebezpečím při zacházení s výrobkem. Byla použita následující signální slova:

NEBEZPEČÍ

NEBEZPEČÍ !

- Používá se k upozornění na bezprostřední nebezpečí, které by mohlo vést k těžkému poranění nebo k smrti.

VÝSTRAHA

VÝSTRAHA !

Používá se k upozornění na potenciální nebezpečí, které může vést k těžkým poraněním nebo k smrti.

POZOR

POZOR!

- Používá se k upozornění na potenciálně nebezpečnou situaci, která by mohla vést k poraněním nebo k věcným škodám.

1.2.2 Symboly v dokumentaci

V této dokumentaci byly použity následující symboly:

Před použitím si přečtěte návod k obsluze.

Pokyny k používání a ostatní užitečné informace

Zacházení s recyklovatelnými materiály

Elektrické nářadí a akumulátory nevyhazujte do směsného odpadu.

1.2.3 Symboly na obrázcích

Na obrázcích jsou použity následující symboly:

Tato čísla odkazují na příslušný obrázek na začátku tohoto návodu.

3

Číslování udává pořadí pracovních kroků na obrázku a může se lišit od pracovních kroků v textu.

Čísla pozic jsou uvedená na obrázku Přehled a odkazují na čísla z legendy v části Přehled výrobku.

Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní pozornost.

1.3 Symboly v závislosti na výrobku

1.3.1 Symboly na výrobku

Na výrobku mohou být použity následující symboly:

1.4 Informace o výrobku

Výrobky jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personal. Tento personal musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personal nebo pokud se nepoužívají v souladu s určeným účelem.

Typové označení a sériové číslo jsou uvedeny na typovém štítku.

- Poznamenejte si sériové číslo do následující tabulky. Údaje výrobku budete potřebovat při dotazech adresovaných našemu zastoupení nebo servisu.

Údaje o výrobku

Typ PM 2-PG
Generace 01
Sériové číslo

1.5 Prohlášení o shodě

Výrobce prohlašuje na výhradní zodpovědnost, že zde popsaný výrobek odpovídá platným zákonům a splňuje platné normy.

Technické dokumentace jsou uložené zde:

1.6 Nálepka na výrobku

Informace o laseru

LASER 2

Třída laseru 2, podle normy IEC 60825-1 / EN 60825-1:2014 a splňuje CFR 21 § 1040.10 a 1040.11 (Laser Notice 56). Nedívejte se do paprsku.

2 Bezpečnost

2.1 Všeobecné bezpečnostní pokyny pro měřicí přístroje

VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Měřicí přístroje mohou být nebezpečné, když se s nimi zachází nesprávně. Nedodržování bezpečnostních pokynů a instrukcí může způsobit poškození měřicího přístroje a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí potřebu.

Bezpečnost pracoviště

Pracovište musí být čisté a dobře osvětlené. Nepořádek nebo neosvětlená místa mohou vést k úrazům.
S výrobkem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach.
▶ Při používání výrobku zabraňte přístupu dětem a jiným osobám.
- Výrobek používejte pouze v definovaných mezích použití.
▶ Dodržujte specifické předpisy pro prevenci úrazů platné v dané zemi.

Elektrická bezpečnost

Výrobek chraňte před deštěm a vlhkem. V případě proniknutí vlhkosti může dojít ke zkratu, zásahu elektrickým proudem, popáleninám nebo výbuchu.
- Přestože je výrobek chráněný proti vlhkosti, před uložením do transportního obalu ho do sucha otřete.

Bezpečnost osob

• Bud'te pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s měřicím přístrojem rozumně. Měřicí přístroj nepoužívejte, když jste unavení nebo pod vlivem drog, alkoholu či léků. Okamžik nepozornosti při práci s měřicím přístrojem může mít za následek vážná poranění.
  ▶ Udržujte prirozené držení těla. Zaujměte bezpečný postoj a udržujte rovnováhu.

HILTI

• Používejte osobní ochranné pomůcky. Nošením osobních ochranných pomůcek se snižuje riziko poranění.
  ▶ Nevyřazujte z činnosti žádná bezpečnostní zařízení a neodstraňujte informační a výstražné štítky.
  Zabraňte neúmyslnému uvedení do provozu. Před vložením akumulátoru, před uchopením měřicího přístroje nebo jeho prénášením se ujistěte, že je vypnutý.
  Výrobek a příslušenství používejte podle těchto pokynů a tak, jak je to pro tento typ přístroje předepsáno. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití výrobků pro jiné účely, než pro které jsou určeny, může vést ke vzniku nebezpečných situací.
  Nenechte se ukolébat falešným pocitem bezpečí a nepřekračujte bezpečnostní pravidla pro měřicí přístroje, i když jste po mnohonásobném použití s měřicím přístrojem dobře seznámeni. Nepozorné jednání může ve zlomcích sekundy způsobit těžká poranění.
  ▶ Měřicí přístroj se nesmí používat v blízkosti lékařských přístrojů.

Použití měřicího přístroje a péče o něj

Výrobek a příslušenství používejte jen v technicky bezvadném stavu.
Nepoužívaný měřicí přístroj uchovávejte mimo dosah dětí. Nedovolte, aby výrobek používaly osoby, které s ním nejsou seznámené nebo si nepřečetly tyto pokyny. Měřicí přístroje jsou je nebezpečné, když je používají nezkušené osoby.
O měřicí přístroje řádně pečujte. Kontrolujte, zda pohyblivé díly bezvadně fungují a neváznou, zda díly nejsou prasklé nebo poškozené tak, že by byla narušena funkce měřicího přístroje. Poškozené díly nechte před použitím měřicího přístroje opravit. Mnoho úrazů má na svědomí nedostatečná údržba měřicích přístrojů.
Výrobek se nesmí v žádném případě přizpůsobovat nebo upravovat. Změny nebo modifikace, které nebyly výslovně schváleny firmou Hilti, mohou mít za následek omezení uživatelského oprávnění k používání výrobku.
- Před důležitými měřeními, po nárazu nebo působení jiného mechanického vlivu je nutné zkontrolovat přesnost měřicího přístroje.
Výsledky měření mohou být na základě principu fungování negativně ovlivněny určitými podmín-kami prostředí. K tomu patří např. blízkost přístrojů, které vytvářejí silná magnetická či elektromagnetická pole, vibrace nebo změny teplot.
Rychle se měnící podmínky měření mohou zkreslit výsledky měření.
Při přenesení výrobku z velké zimy do teplého prostředí nebo naopak nechte výrobek před použitím aklimatizovat. Velké teplotní rozdíly mohou vést k chybným operacím a nesprávným výsledkům měření.
Při použití s adaptéry a příslušenstvím zajistěte, aby bylo příslušenství bezpečně upevněné.
Ačkoli je měřicí přístroj zkonstruovaný pro používání v náročných podmínkách na stavbě, měli byste s ním zacházet opatrně, podobně jako s jinými optickými a elektrickými výrobky (dalekohled, brýle, fotoaparát).
▶ Dodržujte uvedené provozní a skladovací teploty.

2.2 Doplňující bezpečnostní pokyny pro laserové měřicí přístroje

Při neodborném otevření výrobku může vycházet laserové záření, které přesahuje třídu 2. Výrobek nechávejte opravovat pouze v servisu Hilti.
Zabezpečte měřicí stanoviště. Zajistěte, aby při nainstalování výrobku nebyl laserový paprsek namířený na jiné osoby ani na vás samotné. Laserové paprsky by měly probíhat daleko pod úrovní nebo nad úrovní očí.
▶ Udržujte výstupní okénko laserového paprsku čisté, aby nedocházelo k chybným měřením.
▶ Před měřením / použitím a několikrát během používání zkontrolujte přesnost výrobku.
▶ Měření v blízkosti reflexních objektů, resp. povrchů, přes sklo nebo podobné materiály může zkreslit výsledek měření.
- Namontujte výrobek na vhodný držák či na stativ nebo ho postavte na rovnou plochu.
Je zakázáno pracovat s měřicími latěmi v blízkosti vedení vysokého napětí.
Zajistěte, aby se v okolí nepoužíval žádný další laserový měřicí přístroj, který by mohl ovlivnit vaše měření.
▶ Nenechte laserové paprsky přesahovat do nestřežených oblastí.

2.3 Dodatečné bezpečnostní pokyny

▶ Nebezpečí poranění padajícím nářadím a/nebo příslušenstvím. Před zahájením práce zkontrolujte, zda je namontované příslušenství bezpečně upevněné.

2.4 Elektromagnetická kompatibilita

Ačkoli přístroj splňuje požadavky příslušných směrnic, nemůže firma Hilti vyloučit možnost, že bude přístroj rušený silným zářením, což může vést k chybným operacím. V takovém případě nebo máte-li nějaké pochybnosti, je třeba provést kontrolní měření. Rovněž nemůže firma Hilti vyloučit, že nebudou rušeny jiné přístroje (např. navigační zařízení letadel).

2.5 Klasifikace laseru pro výrobky třídy laseru 2

Výrobek odpovídá třídě laseru 2 podle IEC / EN 60825-1:2014 a podle CFR 21 § 1040 (FDA). Tyto výrobky si smějí používat bez dalších ochranných opatření. Nicméně byste se měli vyhýbat přímému pohledu do zdroje světla podobně jako u slunečního záření. V případě přímého kontaktu s očima oči zavřete a uhněte hlavou z dosahu paprsku. Nemířte laserový paprsek proti osobám.

2.6 Pečlivé zacházení a použití akumulátorů

Pokud výrobek delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou při delším skladování zkorodovat a samovolně se vybít.
- Zajistěte, aby se baterie nedostaly do rukou dětem.
Nemíchejte staré a nové baterie. Vždy vyměňujte všechny baterie současně. Nepoužívejte současně baterie od různých výrobců nebo různých typů.
▶ Nepoužívejte poškozené baterie.
Pro tento výrobek používejte pouze typ baterií, který je pro něj určený. Použití jiných baterií může způsobil úraz nebo požár.
- Při výměně baterií dbejte na správnou polaritu. Hrozí nebezpečí výbuchu.
Nevystavujte baterie nadměrnému teplu a nevhazujte je do ohně. Baterie mohou explodovat nebo může dojít k uvolnění toxických látek.
▶ Baterie nenabíjejte.
▶ Baterie nepřipojujte k výrobku pájením.
Baterie nevybíjejte zkratem. Baterie mohou přestat těsnit, mohou vybouchnout, začít hořet a poranit osoby.
Dbejte na to, abyste baterie nepoškodili a nerozebírejte je. Baterie mohou přestat těsnit, mohou vybouchnout, začít hořet a poranit osoby.

3 Popis

3.1 Přehled výrobku

① Umístění výkonového štítku
② Prostor pro baterie
③ Indikace provozního stavu a ukazatel stavu nabití akumulátoru
④ Okénko pro výstup laserového paprsku
⑤ Magnetická patka
⑥ Upevňovací závit
⑦ Volič zapnutí / vypnutí a zajištění / odjištění kyvadla
⑧ Oko pro upevnění pojistky proti pádu PMA 92

3.2 Použití v souladu s určeným účelem

Popsaný výrobek je samonivelační bodový laser, pomocí kterého může jediná osoba rychle a přesně promítat kolmý bod. Výrobek má dva shodné laserové paprsky (paprsky se stejným výchozím bodem). Všechny paprsky mají stejný dosah 30 m (dosah závisí na světlosti prostředí). Výrobek je určený pro vyznačování kolmých bodů ve vnitřním prostoru.

Možné použití: Přenášení bodů vyznačených na podlaze na strop.

Úpravy nebo změny výrobku nejsou dovolené.

Dodržujte údaje o provozu, ošetřování a údržbě, které jsou uvedeny v návodu k obsluze.

Abyste zabránili nebezpečí poranění, používejte pouze originální příslušenství a nástroje Hilti.

Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personál nebo pokud se nepoužívají v souladu s určeným účelem.

3.3 Vlastnosti

Výrobek funguje do výchylky typicky cca 4,0° v jakémkoliv směru jako samonivelační. Doba potřebná pro samonivelaci jsou cca 3 sekundy.

Při překročení rozsahu pro samonivelaci pro výstrahu blikají laserové paprsky.

Výrobek se vyznačuje snadným ovládáním, jednoduchým použitím a robustním plastovým krytem. Díky malým rozměrům a malé hmotnosti se jednoduše přepravuje. V normálním režimu se výrobek vypne za 1 hodinu. Do nepřetržitého režimu ho lze přepnout tím, že ho během 3 sekund zapnete, vypnete a opět zapnete.

3.4 Provozní hlášení

	Stav Význam
Ukazatel provozu a stavu nabití	LED nesvítí • Výrobek je vypnutý.	• Baterie jsou vybité.• Baterie jsou špatně vložené.
	LED nepřetržitě svítí	• Laserový paprsek je zapnutý.Výrobek je v provozu.
	LED rychle bliká	• Baterie jsou téměř vybité.
Laserový paprsek	Laserový paprsek bliká dvakrát každých 10 sekund.	• Baterie jsou téměř vybité.
	Laserový paprsek pětkrát zabliká a potom nepřetržitě svítí.	• Automatické vypnutí bylo deaktivováno.
	Laserový paprsek bliká s vyso-kou frekvencí.	• Výrobek nemůže provést samonivelaci.

3.5 Obsah dodávky

Bodový laser, pouzdro, 4 baterie AA (ne na všech trzích), návod k obsluze, certifikát výrobce

4 Technické údaje

Dosah bodů		30 m(98 ft — 10 in)
Doba potřebná pro samonivelaci		3 s
Rozsah samonivelace (typicky)		± 4^
Přesnost na 10 m (33 ft)		± 3 mm( ± 0,1 in)
Průměr paprsků	Vzdálenost 5 m (16,4 ft)	< 4 mm(< 0,2 in)
	Vzdálenost 20 m (65,6 ft)	< 15 mm(< 0,6 in)
Třída laseru		Třída 2, viditelný paprsek, 510–530 nm, ± 10 nm (IEC 60825-1:2014); class II (CP 21 § 1040.10 a 1040.11) (FDA)
Divergence laserového paprsku, laserové body		0,7 mrad
Průměrný výstupní výkon (max.) (p)		< 1 mW
Vlnová délka ( ), ± 10 nm		510 nm ... 530 nm
Trvání impulzu (tp)		< 60 s
Frekvence impulzů (f)		< 12 kHz
Napájení		4 baterie 1,5V AA
Doba provozu (typicky)		při 24 °C (72 °F) : 70 hod
Automatické vypnutí po		1 hod
Indikace provozního stavu		LED a laserové paprsky
Provozní teplota		-10 °C ... 40 °C(14 °F ... 104 °F)
Skladovací teplota		-25 °C ... 63 °C(-13 °F ... 145 °F)
Ochrana proti prachu a stříkající vodě		IP 54 podle IEC 60529
Stativový závit (výrobek)		UNC 14"
Závit stativu (patka)		BSW 58" UNC 14"
Rozměry délka × šířka × výška (včetně patky)		66 mm × 116 mm × 145 mm(2,6 in × 4,6 in × 5,7 in)
Hmotnost s patkou a včetně baterií		590 g(20,8 oz)

5 Obsluha

5.1 Vložení / výměna baterií 2

• Dbejte na správnou polaritu baterií.
  • Vždy vyměňte všechny baterie.

• Používejte pouze baterie vyrobené podle mezinárodních norem.

• Odklopte prihrádku pro baterie.

• Případně vyjměte vybité baterie.
• Vložte nové baterie.
• Zavřete přihrádku pro baterie.

5.2 Pojistka proti pádu

VÝSTRAHA

Nebezpečí poranění padajícím nářadím a/nebo příslušenstvím!

• Používejte pouze pojistku proti pádu Hilti doporučenou pro váš výrobek.
• Před každým použitím zkontrolujte pojistku proti pádu a upevňovací body pojistky proti pádu, zda nejsou poškozené.

Dodržujte národní předpisy pro práce ve výšce.

Jako pojistku proti pádu používejte pro tento výrobek výhradně pojistku proti pádu Hilti PMA 92.

Upevněte pojistku proti pádu k laseru a nosné konstrukci. Zkontrolujte, zda bezpečně drží.

Dodržujte návod k použití pojistky proti pádu Hilti.

5.3 Zapnutí laserových paprsků

▶ Nastavte volič do polohyn (zapnuto / odjištěno).

- Zapnou se laserové paprsky a laser provede automatickou nivelaci.

Za hodinu se výrobek automaticky vypne.

5.4 Deaktivace automatického vypnutí

Zapněte výrobek, poté ho vypněte a během 3 sekund opět zapněte. Laserový paprsek pro potvrzení deaktivace pětkrát zabliká.

Výrobek se vypne, když se volič nastaví do polohy OFF nebo když jsou vybité baterie.

5.5 Nastavení laserového paprsku pro funkci „Nakloněná čára“

Při funkci „Nakloněná čára“ je kyvadlo zajištěné a laser není vyrovnaný. Laserové paprsky blikají každých 5 sekund.

5.6 Vypnutí laserových paprsků

▶ Nastavte volič do polohy OFF.

▶ Laserový paprsek se vypne a kyvadlo je zajištěné.

5.7 Příklady použití

5.7.1 Vyrovnávání sádrokartonových profilů

5.7.2 Vyrovnávání osvětlovacích prvků

5.8 Kontrola kolmého bodu

1. Umístěte do vysoké místnosti značku na podlahu (kříž) (například na schodišti o výšce 10 m).
2. Postavte laser na rovnou a vodorovnou plochu.
3. Zapněte laser a odjistěte kyvadlo.
4. Postavte laser dolním kolmým paprskem na střed kříže vyznačený na podlaze.
5. Vyznačte horní kolmý bod na stropě.
6. Otočte laser o 90°.

Dolní kolmý paprsek musí zůstat na středu kříže.

1. Vyznačte horní kolmý bod na stropě.
2. Opakujte postup při otočení o 180° a 270°.

3. Vytvořte ze 4 vyznačených bodů na stropě kruh. Změřte průměr kruhu D v milimetrech nebo palcích a výšku místnosti RH v metrech nebo stopách.

4. Vypočitejte hodnotu R.

▶ Hodnota R by měla být menší než 3 mm (1/8").
- Pokud je výsledek mimo rozsah tolerance, obratte se na servis Hilti.

$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R H [ \mathrm{m} ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 Péče a údržba

Péče o výrobek

• Opatrně odstraňte ulpívající nečistoty.
• Z výstupního okénka laseru vyfoukejte prach. Nedotýkejte se výstupního okénka laseru prsty.
• Kryt čistěte jen mírně navlhčeným hadrem. Nepoužívejte ošetřovací prostředky s obsahem silikonu, aby nedošlo k poškození plastových částí.

Údržba

- Pravidelně kontrolujte všechny viditelné díly, zda nejsou poškozené, a ovládací prvky, zda správně fungují.

• V případě poškození a/nebo poruchy funkce výrobek nepoužívejte. Nechte výrobek neprodleně opravit v servisu Hilti.
• Po ošetřování a údržbě nasad'te všechna ochranná zařízení a zkontrolujte, zda bezvadně fungují.

Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Náhradní díly, spotřební materiál a příslušenství schválené Hilti pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group

6.1 Servis Hilti pro měřicí techniku

Servis Hilti pro měřicí techniku provede kontrolu a v případě odchylky opravu a novou kontrolu shody měřicího přístroje se specifikací. Shoda se specifikací v okamžiku kontroly je potvrzena certifikátem servisu. Doporučujeme:

• Zvolte vhodný interval kontroly v závislosti na používání.
• Po mimořádném namáhání přístroje, před důležitými pracemi, minimálně ale jednou ročně nechte provést kontrolu v servisu Hilti pro měřicí techniku.

Kontrola v servisu Hilti pro měřicí techniku nezbavuje uživatele povinnosti kontrolovat měřicí přístroj před použitím a během něj.

7 Přeprava a skladování

Přeprava

▶ Před každým použitím, před delší přepravou a po delší přepravě zkontrolujte výrobek, zda není poškozený.

Skladování

• Skladujte výrobek v chladu a suchu. Dodržujte teplotní limity, které jsou uvedené v technických údajích.
  Výrobek a baterie nikdy neskladujte na slunci, na zdrojích tepla nebo za sklem.
• Výrobek a baterie skladujte mimo dosah dětí a nepovolaných osob.
• Před každým použitím, před delším skladováním a po delším skladování zkontrolujte výrobek, zda není poškozený.

8 Pomoc při poruchách

V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obraťte na náš servis Hilti.

Porucha Možná příčina		Řešení
Výrobek nelze zapnout.	Baterie je vybitá.	▸ Vyměňte baterie.
	Nesprávná polarita baterie.	▸ Vložte správně baterie.
	Prostor pro baterie není zavřený.	▸ Zavřete prostor pro baterie.
	Výrobek nebo vypínač je vadný.	▸ Kontaktujte servisní oddělení společnosti Hilti.
Jednotlivé laserové paprsky nefungují.	Laserový zdroj nebo řízení laseru jsou vadné.	▸ Kontaktujte servisní oddělení společnosti Hilti.
Výrobek lze zapnout, ale není vidět žádný laserový paprsek.	ÍLaserový zdroj nebo řízení laseru jsou vadné.	▸ Kontaktujte servisní oddělení společnosti Hilti.
	Teplota je příliš vysoká nebo příliš nízká.	▸ Nechte výrobek vychladnout nebo zahřát.
Nefunguje automatická nive-lace.	Výrobek stojí na příliš šikmém pod kladu.	▸ Postavte výrobek na rovný a vodorovný podklad.
	Kyvadlo je zaaretované.	▸ Uvolněte kyvadlo.

9 Záruka výrobce

V případě otázek ohledně záručních podmínek se obratte na místního partnera Hilti.

Příslušenství, systémové výrobky a další informace o vašem výrobku najdete zde.

Směrnice o omezení používání nebezpečných látek

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser Products: PM 2-LG (02) / PM 2-PG (01)

零件名称Part name	有害物质
	Hazardous substances
	铅	汞	镉	六价铬	多溴联苯	多溴
	Lead (Pb)	Mercury (Hg)	Cadmium (Cd)	Hexavalent Chromium (Cr(VI))	Polybrominated biphenyls (PBB)	Polybrominated biphenyls (PB)
电子元件(PCBs)Electronics (PCBs)	o	o	o	o	o
壳体组件Housing	o	o	o	o	o
电气联接线Electrical wirings	o	o	o	o	o
核心部件Core part	x	o	o	o	o

Tato tabulka platí pro trh v Číně.

限用物質含有情況標示聲明書

Tato tabulka platí pro trh na Tchaj-wanu.

11 Likvidace

Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce.

- Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do smíšeného odpadu!

1.1 O tomto návode na obsluhu

• Pred uvedením do prevádzky si prečítajte tento návod na obsluhu. Je to predpokladom na bezpečnú prácu a bezproblémovú manipuláciu.
• Dodržujte bezpečnostné pokyny a varovania v návode na obsluhu a na výrobku.
• Tento návod na obsluhu uchovávajte vždy s výrobkom a d'alším osobám odovzdávajte výrobok iba s týmto návodom na obsluhu.

1.2 Vysvetlenie značiek

1.2.1 Výstražné upozornenia

1.2.2 Symboly v dokumentácii

1.3 Symboly na výrobkoch

1.3.1 Symboly na výrobku

Technická dokumentácia je uložená tu:

1.6 Nálepky na výrobku

Informácie o laseri

Trieda lasera 2, zakladajúca sa na norme IEC60825-1/EN60825-1:2014 a zodpovedá CFR 21 § 1040.10 a 1040.11 (Laser Notice 56). Nepozerajte sa do lúča.

2 Bezpečnost

Bezpečnost' na pracovisku

Elektrická bezpečnost

2.4 Elektromagnetická kompatibilita

3.1 Prehl'ad výrobku

Dodržujte pokyny na používanie, ošetrovanie a údržbu uvedené v návode na používanie.

3.3 Charakteristické znaky a vlastnosti

Bodový laser, vrecko, 4 × batérie AA (nie na všetkých trhoch), návod na obsluhu, certifikát výrobcu

4 Technické údaje

5.2 Ochrana proti pádu

VAROVANIE

Ako ochranu proti pádu používajte pre tento výrobok výlučne poistku proti pádu Hilti PMA 92.

▶ Upevnite poistku proti pádu na laser a na nosnú konštrukciu. Skontrolujte, či bezpečne drží.

Dodržiavajte návod na použitie poistky proti pádu Hilti.

6 Starostlivost' a údržba/oprava

Starostlivost' o výrobok

Varnost na delovnem mestu
