PM 2PG - 激光水平仪 HILTI - 免费用户手册

产品类型	自动调平激光水平仪（激光点）
品牌	喜利得
型号	PM 2-PG
尺寸（长 x 宽 x 高）	66 mm x 116 mm x 145 mm（含底座）
重量	590 g（含底座和电池）
电源	4节AA 1.5V电池
电池续航	70 h（24°C时）
激光等级	2级（IEC 60825-1:2014），可见光
波长	510 - 530 nm
点射程	30 m
自动调平范围	±4°
调平时间	3 s
10米精度	±3 mm
5米光束直径	< 4 mm
20米光束直径	< 15 mm
自动关机	1小时后（可关闭）
三脚架螺纹（产品）	UNC 1/4"
三脚架螺纹（底座）	BSW 5/8" 和 UNC 1/4"
防尘防水保护	IP54
工作温度	-10°C 至 40°C
存储温度	-25°C 至 63°C
倾斜功能	有（摆锤锁定，光束每5秒闪烁）
防坠落保护	使用喜利得PMA 92腕带
清洁	湿布，不要使用含硅清洁剂
可维修性	仅由喜利得售后服务部门维修

常见问题 - PM 2PG HILTI

如何更换喜利得PM 2-PG的电池？

打开电池仓，取出旧电池，按照极性插入四节新的AA电池，然后关闭电池仓。请仅使用符合国际标准的电池。

如果激光束快速闪烁怎么办？

快速闪烁表示电池电量不足。请更换所有电池为新电池。

如何关闭激光的自动关机功能？

打开设备，然后在3秒内关闭并重新打开。光束闪烁五次确认关闭。关闭设备即可重新激活自动关机功能。

如何使用倾斜线功能？

将选择开关置于On/锁定位置。此时摆锤锁定，激光不进行调平。光束每5秒闪烁一次，表示倾斜模式。

PM 2-PG激光的精度是多少？

10米距离精度为±3 mm。请定期检查精度，尤其是在跌落或撞击后。

如何检查铅垂点的精度？

将激光放在平坦表面上，标记地面和天花板上的点，然后分别旋转90°、180°和270°并重复标记。形成的圆的直径在10米高度处应小于3 mm。计算R = D/2 × 10/RH (mm/m)。如果R > 3 mm，请联系喜利得售后服务。

如果产品无法调平怎么办？

检查产品是否放置在平坦水平的表面上。如果摆锤卡住，释放它。如果问题仍然存在，请联系喜利得售后服务。

PM 2-PG使用哪些安全配件？

仅使用喜利得PMA 92防坠落装置。将其固定在激光和承重结构上。遵守高处作业的国家规定。

如何清洁喜利得PM 2-PG激光？

吹去激光发射窗口上的灰尘，不要触摸。用微湿的布清洁外壳。不要使用含硅清洁剂。

PM 2-PG激光在哪里维修？

仅由喜利得售后服务部门维修设备。请勿自行打开产品，否则可能暴露于危险激光辐射。

用户手册 PM 2PG HILTI

以下表格均依据 SJT 11364 通则制定。

o: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。

x: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。

(企业可基于其实际情况在包装箱内提供 “X” 标识的详细技术说明。)

以下表格均依据 SJT 11364 通则制定。

o: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。

x: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。

(企业可基于其实际情况在包装箱内提供 “X” 标识的详细技术说明。)

以下表格均依据 SJT 11364 通则制定。

o: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。

x：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。

(企业可基于其实际情况在包装箱内提供 “X” 标识的详细技术说明。)

以下表格均依据 SJT 11364 通则制定。
o: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。
x: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。

(企业可基于其实际情况在包装箱内提供 “X” 标识的详细技术说明。)

根据 SJ/T 11364-2014 的有害物质材料披露

• 初次使用前，請詳讀本操作說明。這是安全作業和使用無虞的先決條件。
• 請遵守本操作說明中與產品上的安全說明和警告。
• 操作說明應與產品一起保管，產品交予他人時務必連同本操作說明一併轉交。

僅適用於台灣

進口商：喜利得股份有限公司

地址: 新北市板橋區

新站路16號24樓22041

電話: [phone]

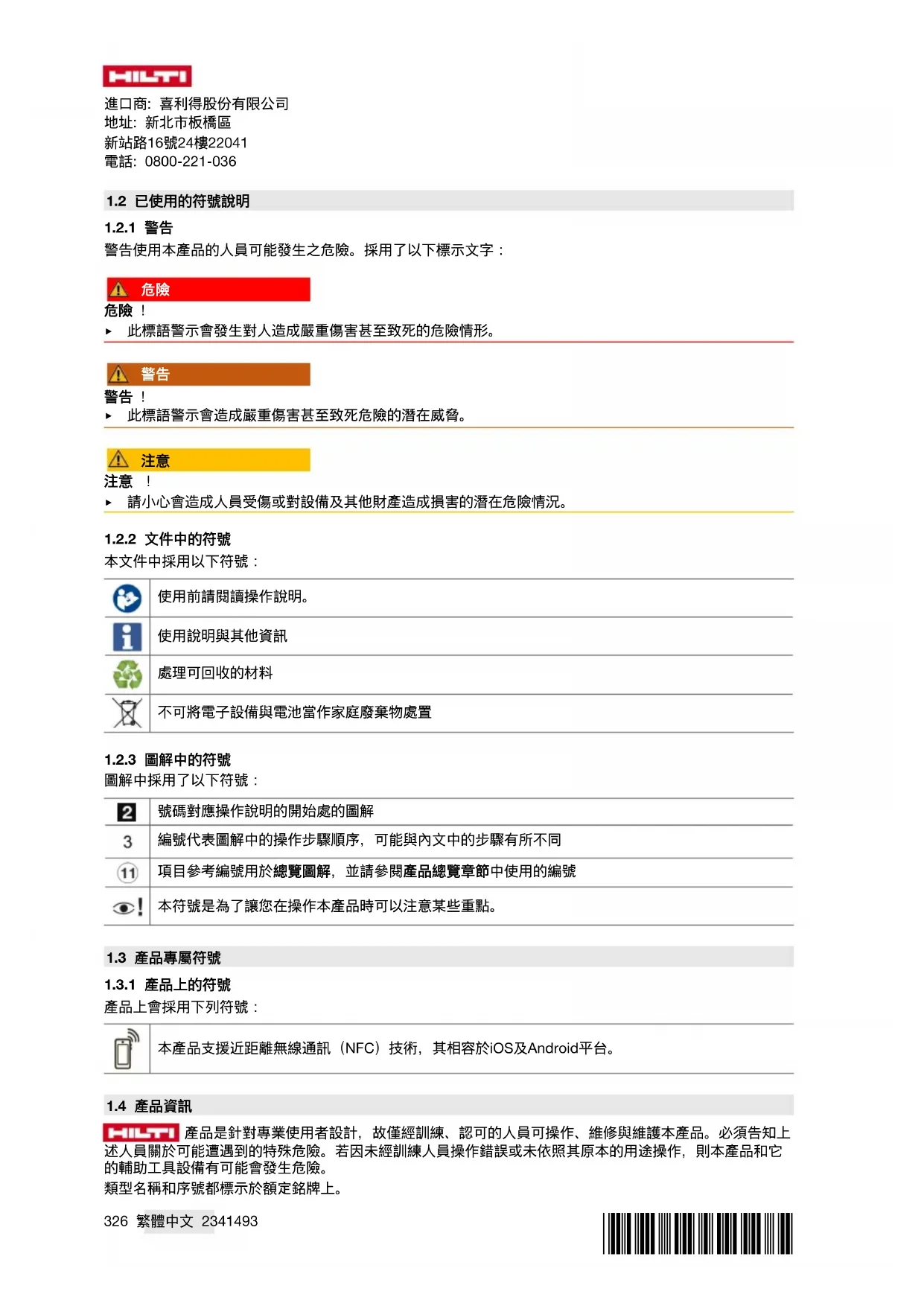

1.2 已使用的符號說明

1.2.1 警告

警告使用本產品的人員可能發生之危險。採用了以下標示文字：

危险

危險！

此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

警告

警告！

此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

注意

注意！

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

1.2.2 文件中的符號

本文件中採用以下符號：

1.2.3 圖解中的符號

圖解中採用了以下符號：

1.3 產品專屬符號

1.3.1 產品上的符號

產品上會採用下列符號：

1.4 產品資訊

HILSTI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。

類型名稱和序號都標示於額定銘牌上。

在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。

產品資訊

型號 PM 2-PG
產品代別 01
序號

1.5 符合聲明

基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。

技術文件已歸檔：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany

1.6 產品上的標籤

雷射資訊

雷射等級2，以IEC60825-1/EN60825-1:2014標準為基礎，並符合CFR 21 § 1040.10和1040.11（雷射公告56）。

請勿直視雷射光束。

2 安全性

2.1 掃描工具一般安全操作說明

警告！請詳閱所有的安全預防措施及其他說明。如果不恰當地使用掃描工具，則可能會產生危險。若未遵守安全說明及其他說明，可能導致掃描工具損壞及 / 或人員重傷。

保留所有的安全操作說明及資訊以供日後參考。

工作區域安全

▶ 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作場所容易發生意外。
不可在容易發生爆炸的環境中使用本產品，例如有可燃性液體、瓦斯或粉塵存在的環境。
使用本產品時請勿讓旁觀者、兒童與訪客靠近。
▶ 僅可在指定的使用限制範圍內使用本產品。
遵守所在國家的意外事故防範法規。

電力安全

▶ 請勿讓產品暴露在雨中或潮濕的環境下。水氣滲入會造成短路、觸電、燙傷或爆炸。
▶ 雖然本產品具有防潮設計，但在放入攜帶盒前，應先將產品擦乾。

人員安全

操作掃描工具時，請提高警覺，注意進行中的工作並保持冷靜。您若感到疲倦或仍處於藥品、酒精或藥物的影響，請勿使用本掃描工具。如使用本掃描工具稍有不慎，可能會導致嚴重傷害。
▶ 請避免不當的姿勢。隨時站穩並維持平衡。
▶ 請穿戴個人防護裝備。穿戴個人防護設備可減少受傷危險。
- 勿使用任何失效的安全保護裝置，並請勿移除任何標示或警告標誌。
避免機具意外啟動。當您連接充電電池、拿起或攜帶時，請確保掃描工具已關閉。
請依據本說明以及本裝置類型專有的規定使用本產品及配件。請考量工作條件以及欲進行的工作。將產品用在原目的外之用途可能會造成危險。
即便您已多次使用並熟悉本掃描工具，仍請勿疏於安全意識及輕忽掃描工具安全規範。粗心大意可能會在轉瞬間即造成嚴重傷害。
本掃描工具不可靠近醫療裝置使用。

掃描工具的使用與操作

▶ 僅在本產品和配件能正常運轉時使用。
不使用掃描工具的時候，請貯放到兒童拿不到的地方。請勿讓不熟悉本產品或本說明的人員操作產品。掃描工具在經驗不足的使用者手中是很危險的。
請細心地維護掃描工具。檢查移動性零件是否正常運作且未卡住，並確定沒有零件破裂或損壞，如此一來才不會影響掃描工具的操作。如果掃描工具受損，請先修理再使用。很多意外便是因掃描工具維護不當所引起。
在任何情況下都不得修改或改裝本產品。進行未經Hilti許可之變更或修改會限制使用者該產品的使用權利。

HILTI

在重要的測量前，以及在掉落或受到其他機械物體撞擊力後，使用者應檢測掃描工具的準確度。
▶ 基於套用的原則，某些周圍環境可能會影響測量結果。這包括例如靠近能產生強烈磁場或電磁場的設備、震動和溫度改變。
- 快速變化的測量條件可能會導致錯誤的測量結果。
將產品從很冷移到溫暖的環境，或從很熱移到冰冷的環境時，使用前應先讓產品適應溫度。溫差過大可能會導致操作及測量結果錯誤。
使用轉接器或其他配件時，請確定配件已確實架好。
▶ 雖然本掃描工具設計可在不良的工作環境中使用，但仍應像其他光學產品（如雙目鏡、眼鏡、相機）般謹慎使用。
▶ 請遵守規定的操作與貯放溫度。

2.2 雷射測量工具之補充安全性提示

若未正確打開本產品，可能會發出超過等級2的雷射輻射。請務必將受損產品交付Hilti維修中心進行維修。
維護您進行測量場地的安全。設定時，請確定雷射光束不會直射他人或自己。投射的雷射光束須高於或低於視線高度。
▶ 為避免測量誤差，請保持雷射出口窗之清潔。
在使用前應檢查產品精確度，而使用期間也應檢查數次。
相對物件或表面附近取得的讀數，因玻璃片或相似物質會出現不正確的結果。
▶ 請將本產品固定在適合的支架、三腳架上，或將其放置於平面上。
▶ 不可於頭頂高度以上的電壓纜線使用伸縮標尺。
▶ 請確認周圍沒有其他雷射測量工具正在使用中，否則您的測量可能會受其影響。
不可讓雷射光束超出無人看管的區域。

2.3 其他安全說明

▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認安裝的附件已確實固定。

2.4 電磁相容性

本設備雖符合相關適用規則之嚴格要求，Hilti公司不排除設備因受強力電磁輻射干擾，而可能產生錯誤操作結果的可能性。在此狀況下或是您不確定時，請使用其他方法進行測量以檢測本裝置的準確度。同樣地，Hilti也無法排除其他裝置（例如飛機的導航設備）受到干擾的可能性。

2.5 雷射等級2產品之雷射類別

本產品符合根據IEC / EN 60825-1:2014和CFR 21 § 1040 (FDA) 中的雷射等級2。本產品可在無其他保護措施下安心使用。然而，正如對太陽光般，請勿直接注視光源。若您意外注視雷射光束，請立刻閉上眼睛並將您的頭遠離雷射光束。勿將光束對準他人。

2.6 小心處理和使用電池

若長時間不使用，請從產品中取出電池。若長時間貯放，電池可能會腐蝕並自行放電。
▶ 請確保電池不會落入兒童手中。
新舊電池請勿混用。務必同時更換所有電池。請勿使用其他製造商或不同型號的電池。
▶ 請勿裝入受損電池。
▶ 請僅使用為此產品指定的電池類型。使用其他的電池可能會造成人員傷亡與火災。
更換電池時，請確認電池極性方向。否則會有爆炸風險。
不可讓電池過熱，且不可將電池暴露在火源附近。可能會爆炸和釋放有毒物質。
▶ 不可將電池充電。
▶ 不可將電池焊入本產品內。
不可以短路方式為電池放電。電池可能洩漏、爆炸、燃燒和導致人員受傷。
▶ 請勿損壞或拆開電池。電池可能洩漏、爆炸、燃燒和導致人員受傷。

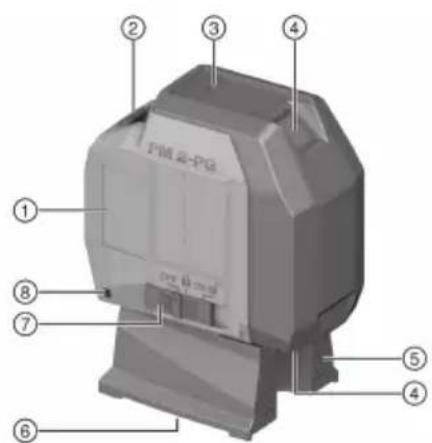

3.1 產品總覽

① 功率銘牌的位置
② 電池匣
③ 操作狀態顯示幕及電池充電狀態顯示幕
④ 雷射光束孔
⑤ 磁性底座
⑥ 緊固螺紋
⑦ ON / OFF和鎖定 / 解鎖擺鎚的選擇開關
⑧ 用於固定防掉落擊發裝置PMA 92的孔眼

3.2 用途

所述產品係為自動調平的點式雷射儀，可由一人使用進行快速且精準的測量。本產品備有兩個互相適配的雷射光束（兩光束的起始點相同）。所有光束的作用範圍相同，皆為30 m（其作用範圍取決於環境亮度）。本裝置是專為在室內標記底點所設計。

可能的應用為：轉換標示在地板至天花板的點。

請勿把玩或嘗試改裝本產品。

請遵守操作手冊中有關裝置操作、維護及保養的操作說明資訊。

為降低受傷的危險，僅可用Hilti原廠機具及配件工具。

未經訓練之人員錯誤的操作或操作時不按照工作步驟，則產品及其輔助工具設備可能會發生危險。

3.3 產品特點

本產品能在典型約4.0°內自動調平所有方向。調平時間僅需約3秒鐘。

超出自動調平範圍時，雷射光束會閃爍作為警示。

本產品的特色是操作簡易、容易應用，且備有堅固耐用的塑膠機殼。體積小且輕量化，方便運輸。本產品在正常模式下一小時後會自動關閉。透過啟動、關閉，然後在3秒鐘內重新啟動的方式，即可進行連續運行模式。

3.4 操作過程中所顯示的資訊

	狀態 意義
運行和電量顯示 LED未亮起 • 產品已關閉		• 電池電量耗盡• 電池未正確裝入
		LED恆亮 • 雷射光束已啟動
		LED快速閃爍 • 電池電量即將耗盡
雷射光束 雷射光束每10秒鐘閃爍兩次。 • 電池電量即將耗盡
		雷射光束閃爍五次,然後維持恆亮。
		雷射光束快速閃爍。 • 產品無法自動調平。

3.5 配備及數量

點式雷射儀、保護袋、4x AA電池（非所有市場）、操作說明書、製造商證明書

4 技術資料

點的作用範圍		30 m(98 ft - 10 in)
自動調平時間		3 s
自動調平範圍 (標準)		±4°
精確度達10 m (33 ft)		±3 mm(±0.1 in)
光束直徑 距離5 m (16.4 ft)		< 4 mm(< 0.2 in)
	距離20 m (65.6 ft)	< 15 mm(< 0.6 in)
雷射等級		等級2, 可見, 510 - 530 nm, ±10 nm (IEC 60825-1:2014); 等級II (CFR 21 §1040.10和1040.11) (FDA)
雷射點光束發散		0.7 mrad
平均輸出功率 (最大) (p)		< 1 mW
波長 (λ), ±10 nm		510 nm ... 530 nm
脈波期間 (tp)		< 60 μs
脈衝頻率 (f)		< 12 kHz
電源		1.5V AA電池 (四入)
電池壽命 (標準)		於24°C (72°F) 時: 70 h
自動斷電依據		1 h
操作狀態指示燈		LED和雷射光束
操作溫度		-10 °C ... 40 °C(14 °F ... 104 °F)
貯放溫度		-25 °C ... 63 °C(-13 °F ... 145 °F)
粉塵及噴霧防護		符合IEC 60529的IP 54
腳架螺紋 (產品)		UNC 1/4"
腳架螺紋 (底座)		BSW 5/8" UNC 1/4"
尺寸 (長x寬x高) (含底座)		66 mm x 116 mm x 145 mm(2.6 in x 4.6 in x 5.7 in)
重量含底座和電池		590 g(20.8 oz)

5 操作

5.1 裝入 / 更換電池

• 確認電池極性正確。
• 更換時請務必更換所有電池。

• 務必使用依據國際標準製造的電池。

• 打開電池匣。

• 必要時請將空電池取出。
• 請裝入新電池。
• 請關上電池匣。

5.2 防墜安全裝置

警告

有受傷的危險 因工具和/或配件掉落所致！

▶ 請僅使用適合您產品的Hilti防墜安全裝置。
每次使用前，請務必檢查防墜安全裝置及其固定點有無損壞跡象。

請您遵守各國的高處作業規範。

請僅使用Hilti防墜安全裝置PMA 92作為本產品的防墜保護。

▶ 請將防墜保護裝置固定於雷射測量儀和支撐結構上。檢查其是否確實牢固。

請遵照防墜保護裝置Hilti的操作說明書。

5.3 開啟雷射光束

▶ 將選擇開關設定至位置（開啟 / 解鎖）。

- 雷射光束隨即開啟，雷射儀會自動調平。

本產品於一小時後自動關閉。

5.4 關閉自動斷電

▶ 啟動本產品，然後再關閉，3秒鐘內再重新啟動。雷射光束閃爍五次，確認關閉。

將選擇開關移至位置OFF或電池電量耗盡時，本產品隨即關閉。

5.5 將雷射光束設定為「傾斜標線」功能

▶ 將選擇開關設定至位置（開啟 / 鎖定）。

▶ 雷射光束正在啟動。

當「傾斜標線」功能啟用後，擺鎚會鎖定且雷射不會調平。雷射光束每5秒鐘閃爍一次。

5.6 關閉雷射光束

▶ 將選擇開關設定至OFF位置。

▶ 雷射光束已關閉且擺鎚未鎖定。

5.7 應用範例

5.7.1 對準乾式隔間板材

5.7.2 校準照明元件

5.8 檢查鉛垂點 5

1. 在具高度（例如在10公尺高的樓梯井）室內地板上標示記號（叉號）。
2. 將雷射測量儀放置在平坦、水平的表面上。
3. 啟動雷射測量儀並將擺鎚解鎖。
4. 將雷射測量儀放在下鉛垂光束與地板上十字標記的中心重疊的位置。

5. 請在天花板標記上方鉛錘點。

6. 將雷射測量儀旋轉90°。

下方垂直光束必須落在十字記號中心點。

1. 請在天花板標記上方鉛錘點。

2. 將機具以180°及270°旋轉後重複本步驟。

3. 以天花板上的4個標記點形成一個圓。以公分或吋為單位測量圓形D的直徑並以公尺或英呎為單位測量房間的高度RH。

4. 計算數值R。

▶ 數值R應該小於3 mm (1/8")
若結果超出允許範圍，請與Hilti維修中心聯絡。

$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R H [ m ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 維護及保養

產品保養

• 小心地清除頑強的髒污。
• 吹掉雷射光束孔的所有灰塵。請勿以手指接觸雷射光束孔。

- 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。

維護

• 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。
• 如果有損壞跡象及 / 或任何零件功能故障，請不要運行本產品。請將產品交付Hilti維修中心進行維修。
• 維護及修復作業後，裝上所有保護裝置並檢查功能是否正常。

為確保運作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件：www.hilti.group

6.1 Hilti量測系統服務

Hilti量測系統服務會檢查掃描機具，若發現從特定精確度偏移，將會重新校準機具，並再次檢查以確保符合規格。在測試時，維修認證會提供符合規格的書面確認。下列是建議的程序：

• 根據裝置的使用狀況選擇對應的測試 / 檢查間隔時間。
• 在非常重度或在異常環境或壓力下使用後且需要進行重要工作前，應由Hilti量測系統服務檢查，或是每年至少檢查一次。

即使將產品交由Hilti量測系統服務中心測式與檢查，使用者仍有義務在使用前和使用期間檢查掃描機具。

7 搬運和貯放

搬運

每次使用前以及長途運輸前後請檢查本產品是否受損。

設備的貯放

▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。
切勿將本產品及電池存放於日光直射處、熱源上或玻璃後方。
▶ 請將本產品和電池存放在兒童或未經授權人員無法觸及的地點。
每次使用前以及長期存放前後請檢查本產品是否受損。

8 故障排除

若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。

故障 可能原因 解决方法
本產品無法啟動。 電池沒電 ▶	請更換電池。
	電池極性錯誤 ▶ 正確插入電池。
	電池匣未關閉 ▶ 請關上電池匣。
	產品或On/Off開關故障 ▶ 聯絡Hilti維修中心。
單一雷射光無法起作用。 雷射光源或雷射控制裝置故障 ▶ 聯絡Hilti維修中心。
雷射測量儀可以開啟但看不到雷射光。	雷射光源或雷射控制裝置故障 ▶ 聯絡Hilti維修中心。
	溫度太高或太低 ▶ 讓產品冷卻或暖機。
自動調平無法運作。 產品架設在傾斜表面上 ▶ 將產品放置在平坦、擺鎚卡止 ▶ 鬆開擺鎚。		水平的表面上。

9 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

Hilti Taiwan Co., Ltd.

配件、系統產品和其他有關產品的資訊，請參閱這裡。

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser
Products: PM 2-LG (02) / PM 2-PG (01)

零件名称Part name	有害物质
	Hazardous substances
	铅	汞	镉	六价铬	多溴联苯	多溴
	Lead (Pb)	Mercury (Hg)	Cadmium (Cd)	Hexavalent Chromium (Cr(VI))	Polybrominated biphenyls (PBB)	Polybrominated biphenyls (PB)
电子元件(PCBs)Electronics (PCBs)	○	○	○	○	○
壳体组件Housing	○	○	○	○	○
电气联接线Electrical wirings	○	○	○	○	○
核心部件Core part	x	○	○	○	○

Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。

不可將電動工具、電動裝置和電池當成一般垃圾丟棄！

原版操作说明

1 关于本操作说明的信息

1.1 关于本操作说明

• 首次使用或操作产品前，先阅读本操作说明。这是安全、无故障操作和使用产品的先决条件。
• 请注意本操作说明中以及产品上的安全说明和警告。
• 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。

1.2 使用符号的说明

1.2.1 警告

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

-危险-

危险！

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

警告

警告！

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

! -小心-

小心！

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

1.2.2 文档中的符号

本文档中使用下列符号：

1.2.3 图示中的符号

图示中使用了下列符号：

3

这些编号指本操作说明开始处的相应图示。

图示中的编号反映操作顺序，可能与文本中描述的步骤不同。

概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。

这些符号旨在提醒您在操作本产品时要特别注意的某些要点。

1.3 与产品相关的符号

1.3.1 产品上的符号

产品上使用下列符号：

本产品支持近场通信 (NFC) 技术，兼容 iOS 和安卓平台。

1.4 产品信息

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

型号名称和序列号印在铭牌上。

在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息

制造商全权负责声明，此处所述及的产品符合现行法规和标准。

技术文档在此处归档：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany

1.6 产品标签

激光信息

LASER 2

2 级激光基于 IEC60825-1/EN60825-1:2014 标准，符合 CFR 21 § 1040.10 和 1040.11 (第 56 号激光公告)。 请勿直视激光束。

2 安全

2.1 测量工具一般安全说明

警告！请阅读所有安全注意事项和其他说明。如果未按规定操作，测量工具可能会导致危险。不遵守安全提示和说明会导致测量工具损坏和/或造成严重伤害。

妥善保留所有安全预防措施和说明，以供将来参考。

工作区域安全

• 保持工作区域清洁并具有良好的照明。混乱和黑暗的工作区域会引发事故。
  不得在存在可燃液体、气体和粉尘等物质的爆炸性环境下操作本产品。
  当使用本产品时，使儿童和其他人员远离。
• 使用产品时不要超过其规定的限值。
  遵守您所在国家的事故预防法规。

电气安全

不要让产品暴露在雨水或潮湿环境中。潮气侵入会导致短路、电击、烫伤或爆炸。
尽管本产品已采取防潮保护措施，但在将其放入运输箱中之前，还是应先将其擦干。

人身安全

• 保持警觉，注意您正在执行的作业，并且在操作测量工具的过程中利用自己的常识判断。如果感到疲劳或受毒品、酒精或药物的影响，请勿使用测量工具。使用测量工具时，粗心大意可能会导致严重的人身伤害。
  避免不规范的工作姿势。始终站稳并保持平衡。
  穿戴个人防护装备。穿戴个人防护装备可减少人身伤害风险。
  不要让安全装置失效，不要去除提示和警告标牌。
  避免意外启动工具。在将测量工具连接到电池、拿起或携带前，请确保其已关闭。
  按照本操作说明和特定设备类型专用的方式使用本产品和附件。同时要考虑工作环境和将要执行的工作。将产品用于指定用途以外的场合可能会导致危险情形。
  不要令自己产生虚假的安全感，不要轻视测量工具的安全规则，即使在多次使用后已经熟悉测量工具时也不例外。操作时粗心大意可能在瞬间造成严重伤害。
  ▶ 严禁在医疗设备附近使用该测量工具。

使用和操作测量工具

▶ 只有产品和附件处于良好的技术状态时才能使用。
不使用时，应将测量工具放在儿童接触不到的地方。不要使不熟悉本产品或本说明的人员操作本产品。让没有经验的用户使用测量工具非常危险。
需要小心谨慎地使用测量工具。检查并确认运动部件运转良好且未卡住，并确保相关部件不存在可能导致本测量工具无法正常工作的断裂或损坏。使用测量工具之前，修理受损的部件。许多事故都是由于测量工具维护不良造成的。
在任何情况下都不得改装或操作该产品。未经Hilti明确批准的变更或改装会限制用户操作本产品的权利。
- 在进行重要的测量前以及在测量工具掉落或受到其他机械应力后，必须检查其精度。

HILTI

由于所用的测量原理，某些环境因素可能会对测量结果产生负面影响。这些因素包括例如在可以产生强磁场或者电磁场的设备附近、振动和温度变化。
- 快速改变测量条件可能会导致测量结果不准确。
当将产品从低温环境带入高温环境时应当在使用前先让设备适应新环境，反之亦然。温差过大会造成作业不正常并导致错误的测量结果。
当使用适配器或配件时，请确保配件牢固安装。
尽管测量工具的设计充分考虑了现场使用的苛刻条件，但是我们也必须象爱护其它光学和电子产品（例如双筒望远镜、眼镜、照相机）一样精心地爱护它。
- 必须遵守指定的操作和存放温度规定。

2.2 激光测量工具的附加安全说明

若以不当方式打开该产品，其可能发出2级以上的激光辐射。仅限将本产品交由Hilti维修中心修复。
保证即将执行测量的区域的安全。安装产品时，确保激光束没有直接对准其他人员或自己。在远高于或远低于眼睛高度的位置投射激光束。
- 保持激光出口孔清洁，以避免测量误差。
在使用前和使用期间多次检查产品的精度。
在反光目标物或反光表面附近以及透过玻璃板或类似材料测量，可能会导致测量结果失真。
将产品安装在合适的支架上、三脚架上或放在平坦的表面上。
不允许在高压线附近使用量尺工作。
▶ 确保周围环境中没有使用可能影响测量的其他激光测量工具。
请勿让激光束超出无人看管的区域。

2.3 附加安全说明

工具和/或附件掉落会带来人身伤害的危险。在开始工作之前，检查安装的附件是否已固定牢固。

2.4 电磁兼容性

尽管本设备符合适用指令的严格要求，但 Hilti 不能完全排除强大的辐射对设备造成干扰并导致不正确运行的可能性。在这种情况下或如果存在其他不确定性系数，必须进行检查性测量。同样 Hilti 也不能排除会对其他设备（例如飞机的导航装置）造成干扰。

2.5 2 级激光产品的激光级别

根据 IEC / EN 60825-1:2014 和 CFR 21 § 1040 (FDA)，本产品符合激光等级 2 的要求。无需进一步的保护措施就可使用本产品。尽管如此，与太阳光一样，不要直视光源。如果您意外直视激光束，请立即闭上双眼并扭头以避开光束。也不要将激光束对准他人。

2.6 小心处理和使用电池

如果长期不使用本品，将电池从产品中取出。电池长期存放会发生腐蚀和放电。
▶ 确保不要把电池放在儿童用手能够触及的地方。
不要混用新电池和旧电池。务必同时更换所有电池。不要混用不同生产商或者不同型号的电池。
不要使用损坏的电池。
▶ 仅使用为此产品指定的电池类型。使用其它电池可能会导致损坏和火灾。
更换电池时注意遵守正确的极性。会有爆炸危险。
不要使电池过热且不要将其暴露在明火下。电池可能会爆炸并释放有毒物质。
不要给电池充电。
不要将电池焊接到产品上。
不要通过短接给电池放电。电池可能会泄露、爆炸、燃烧并造成人身伤害。
不要损坏并拆解电池。电池可能会泄露、爆炸、燃烧并造成人身伤害。

3.1 产品概览

① 功率铭牌位置
② 电池盒
③ 工作状态显示屏和电池充电状态显示屏
④ 激光出射窗
⑤ 磁性底座
⑥ 紧固螺纹
⑦ “打开/关闭”选择开关和锁定/解锁摆锤
⑧ 用于固定保险带的吊环 PMA 92

3.2 合规使用

所述产品是一款自调平点状激光器，可以由单人快速准确地进行垂准。该产品有两个重合的激光束（来自同一个发射点的光束）。所有光束作用距离均为 30 m （作用距离取决于环境亮度）。该产品用于在室内标记铅垂点。应用领域：将地板上的标记点传送到天花板上。

不得擅自篡改或改装本产品。

遵照操作说明中的操作、保养和维护指示。

为了降低人身伤害风险，请仅使用 Hilti 原装附件和配套工具。

不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

3.3 特点

本产品通常可以在各个方向实现约 4.0^ 以内的自调平。调平时间仅需要约 3 秒。

当超过自调平范围时，激光束会闪烁以示警告。

该产品的特点是操作简单、应用方便和坚固耐用的塑料外壳。产品体积小、重量轻，便于运输。在正常模式下，产品会在运行 1 小时后自动关闭。通过在 3 秒内接通、关闭和再次接通，可以切换到持续运行模式。

3.4 操作期间显示的信息

	状态含义
工作和充电状态显示LED未亮起	·产品关闭	·电池电量耗尽·电池安装错误
	LED持续亮起·激光束已接通	产品运行中
	LED快速闪烁·电池电量即将耗尽
激光束激光束每10秒闪烁两次	·电池电量即将耗尽
	激光束闪烁五次,然后持续亮起。	·自动关机功能已停用
	激光束快速闪烁。·产品无法自主进行调平。

3.5 包装清单

点状激光器，收纳包，4节AA电池(并非所有市场均提供)，操作说明，制造商证书

4 技术数据

激光点作用距离		30 m(98 ft - 10 in)
自调平时间		3 s
自调平区域 (典型值)		±4°
精度为 10 m (33 ft)		±3 mm(±0.1 in)
光束直径 距离 5 m (16.4 ft)		< 4 mm(< 0.2 in)
	距离 20 m (65.6 ft)	< 15 mm(< 0.6 in)
激光等级		2 级,可见,510 - 530 nm, ±10 nm (IE 60825-1:2014); II 级 (CFR 21 §1040.10 和 1040.11) (FDA)
激光点光束发散度		0.7 mrad
平均输出功率 (最大) (p)		< 1 mW
波长 (λ), ±10 nm		510 nm ... 530 nm
脉冲长度 (tp)		< 60 μs
脉冲频率 (f)		< 12 kHz
电源		4 个 1.5V AA 电池
电池续航时间 (典型值)		24 °C (72 °F) 时:70 h
自动自主关机,在...后		1 h
工作状态指示器		LED 和激光束
工作温度		-10 °C ... 40 °C(14 °F ... 104 °F)
存放温度		-25 °C ... 63 °C(-13 °F ... 145 °F)
防尘和防洒水保护		IP 54 符合 IEC 60529
三脚架螺纹 (产品)		UNC 1/4"
三脚架螺纹 (底座)		BSW 5/8" UNC 1/4"
尺寸:长 x 宽 x 高 (含底座)		66 mm x 116 mm x 145 mm(2.6 in x 4.6 in x 5.7 in)
含底座和电池的重量		590 g(20.8 oz)

5 操作

5.1 插入 / 更换电池

• 确保电池极性正确。
• 请始终更换所有电池。

• 请仅使用按照国际标准制造的电池。

• 打开电池盒。

• 必要时取出电量耗尽的电池。
• 装入新的电池。
• 关闭电池盒。

5.2 防坠落装置

警告

工具和/或附件掉落 会带来人身伤害的危险！

▶ 仅可使用为您的产品推荐的 Hilti 防坠落保护装置。
每次使用前，请检查防坠落保护装置和防坠落保护装置的固定点是否有可能的损坏。

注意高空作业的国家法规。

仅使用 Hilti 防坠落保护装置 PMA 92 作为本产品的防坠落保护装置。

将防坠落保护装置固定到激光器和支撑性结构上。检查是否已牢牢固定。

请遵守 Hilti 防坠落保护装置的操作说明。

5.3 打开激光束

将选择开关设置到（接通 / 解锁）位置。
▶ 激光束接通，激光自动调平。

产品会在一个小时后自动关闭。

5.4 停用自动关机功能

▶ 接通产品然后关闭并在 3 秒钟内再次接通产品。激光束闪烁五次，作为成功停用的确认。

当选择开关调至位置 OFF 或电池电量耗尽时，产品关闭。

5.5 将激光束切换到“倾斜激光线”功能

将选择开关设置到（接通 / 锁定）位置。
激光束接通。

当“倾斜激光线”功能激活时，摆锤锁止且激光未调平。激光束每5秒闪烁一次。

5.6 关闭激光束

▶ 将选择开关设置到 OFF 位置。
▶ 激光束关闭且摆锤被锁止。

5.7 应用示例

5.7.1 对齐干墙轮廓

5.7.2 对齐发光元件

5.8 检查垂准点

1. 在高度较高的房间 (例如, 高度为 10 ~m 的楼梯井) 的地面上做一个标记 (十字符号)。
2. 将激光器放置在平整、水平的表面上。
3. 接通激光器并解锁摆锤。
4. 定位好激光器，令其下部垂准光束处于地面所标的十字符号的中心。

5. 在天花板上标记上部垂准点。

6. 将激光器旋转 90^ 。

下部垂准光束必须保持在十字符号的中心。

1. 在天花板上标记上部垂准点。

2. 在将工具旋转 180^ 和 270^ 后分别重复上述步骤。

3. 通过天花板上的 4 个标记点画出一个圆圈。测量圆圈 D 直径 (单位：毫米或英寸) 和房间高度 RH (单位：米或英尺)。

4. 计算数值 R。

- 数值 R 应当小于 3 mm (1/8")。

▶ 如果结果超出公差范围，请联系 Hilti 维修中心。

$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R H [ m ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 维护和保养

工具的保养

- 请小心去除顽固的污垢。

- 吹掉激光出口窗上的所有灰尘。不要用手指触碰激光器出口窗。

- 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。

维护

- 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。

- 如果发现产品有损坏和/或有功能故障，请不要使用。立即将本产品交给 Hilti 维修中心修复。

- 清洁和维护之后，安装所有护板或保护装置并检查其功能是否正常。

为确保安全和可靠的操作，仅使用 Hilti 原装备件和耗材。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买或访问：www.hilti.group

6.1 Hilti Measuring Systems 维修中心

Hilti Measuring Systems 维修中心负责检查测量工具，并在发现偏离指定精度时重新校准工具并再次进行检查，以确保工具符合规范。维修证明用于以书面形式确认工具在接受测试时符合规范。建议执行以下操作：

- 选择与设备使用情况相匹配的测试/检查间隔。

- 本工具在过度使用或在不正常条件或压力下使用后，由 Hilti Measuring Systems 维修中心在执行重要工作之前进行检查或至少每年检查一次。

尽管 Hilti Measuring Systems 维修中心会对产品进行测试和检查，在测量工具使用前以及使用期间，用户仍有义务对其进行检查。

7 运输和存放

运输

每次使用前以及长时间运输前后都要检查本产品是否损坏。

存放

请将产品和电池存放在凉爽干燥的地方。请遵守技术数据中规定的温度极限值。

切勿将产品和电池存放在阳光下、热源上或玻璃后。

请将产品和电池存放在儿童和未授权人员无法接近的地方。

每次使用前以及长时间存放前后都要检查本产品是否损坏。

8 故障排除

如果您遇到的问题未在此表中列出或您无法自行解决问题，请联系 Hilti 维修中心。

故障 可能原因 解决方案
无法接通产品。电池电量已用光 ▶ 更换电池。
		电池极性错误 ▶ 以正确方式装入电池。
		电池盒未关闭 ▶ 关闭电池盒。
无法接通产品。 产品或电源开关故障 ▶ 联系 Hilti 维修中心。
单个激光束不起作用。 激光源或激光控制单元故障 ▶ 联系 Hilti 维修中心。
产品可接通,但看不见激光束。	激光源或激光控制单元故障 ▶ 联系	Hilti 维修中心。
	温度过高或过低 ▶ 让产品冷却或预热。
自动调平不起作用。 产品放置在过度倾斜的表面上 ▶ 将产品放置在平整、水平的表面上。

9 制造商保修

如对保修条件有任何疑问，请联系您当地的 Hilti 代表。

10 更多信息

附件、系统产品和关于您的产品的更多信息可以查看此处。

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser
Products: PM 2-LG (02) / PM 2-PG (01)

零件名称Part name	有害物质
	Hazardous substances
	铅	汞	镉	六价铬	多溴联苯	多溴
	Lead (Pb)	Mercury (Hg)	Cadmium (Cd)	Hexavalent Chromium (Cr(VI))	Polybrominated biphenyls (PBB)	Polybrominated biphenyls (PB)
电子元件(PCBs)Electronics (PCBs)	○	○	○	○	○
壳体组件Housing	○	○	○	○	○
电气联接线Electrical wirings	○	○	○	○	○
核心部件Core part	x	○	○	○	○

大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 服务部门或您的喜利得公司代表获得更多信息。

不要将电动工具、电子设备和电池扔进家庭垃圾中！

n

הכלההוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָהוּרָה

1.1

根据 SJ/T 11364-2014 的有害物质材料披露
