| 제품 유형 | 자동 레벨링 레이저 (레이저 포인트) |
| 브랜드 | 힐티 |
| 모델 | PM 2-PG |
| 치수 (L x l x h) | 66 mm x 116 mm x 145 mm (발 포함) |
| 무게 | 590 g (발과 배터리 포함) |
| 전원 | AA 1.5V 배터리 4개 |
| 작동 시간 | 70 h (24°C에서) |
| 레이저 등급 | 클래스 2 (IEC 60825-1:2014), 가시광선 |
| 파장 | 510 - 530 nm |
| 포인트 거리 | 30 m |
| 자동 레벨링 범위 | ±4° |
| 레벨링 시간 | 3초 |
| 10m에서 정밀도 | ±3 mm |
| 5m에서 빔 직경 | < 4 mm |
| 20m에서 빔 직경 | < 15 mm |
| 자동 전원 차단 | 1시간 후 (비활성화 가능) |
| 삼각대 나사산 (제품) | UNC 1/4" |
| 삼각대 나사산 (발) | BSW 5/8" 및 UNC 1/4" |
| 방진 및 방수 보호 | IP54 |
| 작동 온도 | -10°C ~ 40°C |
| 보관 온도 | -25°C ~ 63°C |
| 기울기 기능 | 있음 (진자 잠금, 빔이 5초마다 깜박임) |
| 낙하 방지 안전 | 힐티 PMA 92 손목 스트랩 사용 |
| 청소 | 젖은 천 사용, 실리콘 세척제 사용 금지 |
| 수리 가능성 | 힐티 A/S 센터에서만 수리 |
자주 묻는 질문 - PM 2PG HILTI
사용자 질문 PM 2PG HILTI
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 레이저 수평기 무료 PDF 형식! 매뉴얼 찾기 PM 2PG - HILTI 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. PM 2PG 브랜드 HILTI.
사용 설명서 PM 2PG HILTI
-처음이제품을사용하기전에본사용설명서를읽으십시오.안전하게작업하고문제없이취급하기위한전제가됩니다.
-본사용설명서및제품에나와있는안전상의주의사항및경고지침에유의하십시오.
-항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 사용 설명서와 함께 다른 사람에게 전달하십시오.
HILTI
1.2 기호 설명
1.2.1 경고사항
본 제품을 다루면서 발생할 수 있는 위험에 대한 경고사항.다음과 같은 시그널 워드가 사용됩니다.
! 위험
위험!
▶ 이 기호는 직접적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망할 수도 있습니다.
경고
경고!
▶ 이 기호는 잠재적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망할 수도 있습니다.
! 주의
주의！
▶ 이 기호는 잠재적인 위험 상황을 표시합니다. 만약 지키지 않으면 부상 또는 물적 손실을 입을 수 있습니다.
1.2.2 문서에 사용된 기호
본 문서에서 사용되는 기호는 다음과 같습니다.
1.2.3그림에 사용된 기호
다음과 같은 기호가 그림에 사용됩니다.
3 매겨진 숫자는 작업 단계의 순서를 나타내며, 텍스트에 매겨진 작업 단계와 차이가 있을 수 있습니다.
1.3 제품 관련 기호
1.3.1 제품에 사용된 기호
제품에 사용되는 기호는 다음과 같습니다.
본 제품은 iOS 및 Android 플랫폼과 호환 가능한 NFC 기술을 지원합니다.
1.4 제품 정보
제품은 전문가용으로 설계되어 있으며, 해당 교육을 이수한 공인된 작업자를 통해서만 조작, 유지 보수 및 수리 작업을 진행할 수 있습니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제품을 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우에는 기기와 그 보조기구에 의해 부상을 당할 위험이 있습니다.
형식 명칭 및 일련 번호는 형식 라벨에 제시되어 있습니다.
▶ 일련 번호를 다음의 표에 옮기십시오. 대리점 또는 서비스 센터에 문의할 경우 제품 제원이 필요합니다. 제품 제원
| 모델 PM 2-PG | |
| 세대 01 | |
| 일련 번호 |
1.5 적합성 선언
본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝합니다. 기술 문서는 이곳에 기술되어 있습니다.
레이저 등급 2, 규격 IEC60825-1/EN60825-1:2014를 토대로 하며, CFR 21 § 1040.10 및 1040.11 (Laser Notice 56)과 일치합니다. 빔을 직접 응시하지 마십시오.
2 안전
2.1 측정공구 관련 일반 안전상의 주의사항
경고! 모든 안전상의 주의사항과 지침을 읽으십시오. 본 측정공구를 전문적으로 취급하지 않을 경우, 위험이 발생할 수 있습니다. 안전상의 주의사항과 지침을 준수하지 않을 경우 측정공구의 손상 그리고/또는 심각한 부상을 초래할 수 있습니다.
앞으로 모든 안전상 주의사항과 지침을 보관하십시오.
작업장 안전수칙
▶ 작업장을 항상 깨끗이 하고 조명이 잘 들도록 하십시오. 어수선한 작업환경 또는 어두운 작업장은 사고를 초래할 수 있습니다.
▶인화성 액체,가스 또는 먼지가 있어 폭발 위험이 있는 환경에서는 제품을 사용하지 마십시오.
▶ 제품을 사용할 때,어린이나 다른 사람이 작업장에 접근하지 못하도록 하십시오.
▶규정된 범위 내에서만 제품을 사용하십시오.
▶ 국가별 고유 사고방지규정에 유의하십시오.
전기에 관한 안전수칙
▶ 제품이 비에 맞지 않게 하고 습한 장소에 두지 마십시오. 습기가 유입되면 단락, 감전, 화재 또는 폭발이 일어날 수 있습니다.
본 제품은 습기 유입을 방지하도록 설계되어 있으나 제품을 운반용 케이스에 보관하기 전에 잘 닦아서 제품이 건조함을 유지하도록 하십시오.
사용자 안전수칙
▶ 신중하게 작업하십시오. 작업에 정신을 집중하고 측정공구를 사용할 때 경술하게 행동하지 마십시오. 피곤하거나 항정신성 약물, 술 또는 약물 복용 시에는 측정공구를 사용하지 마십시오. 측정공구 사용 시 이에 유의하지 않을 경우 심각한 부상을 초래할 수 있습니다.
▶ 작업시 비정상적인 자세는 피하십시오. 안전한 작업자세가 되도록 하고, 항상 균형을 유지하십시오.
▶개인 보호장비를 착용하십시오.개인 보호장비의 착용으로 부상위험을 감소시킬 수 있습니다.
▶안전장치가 작동불능 상태가 되지 않도록 하고, 지침 및 경고 스티커를 제거하지 마십시오.
▶ 실수로 기기가 작동하지 않도록 주의하십시오. 측정공구를 배터리에 연결하거나 설치 또는 운반하는 경우, 측정공구의 전원이 꺼져 있는지 확인하십시오.
▶ 해당 지시 사항, 즉 특수한 기기 형식에 따른 규정을 준수하여 제품과 액세서리를 사용하십시오. 이 때 작업 조건과 실시하려는 작업 내용을 고려하십시오. 규정된 용도 이외의 목적으로 제품을 사용하게 될 경우 위험한 상황이 초래될 수 있습니다.
▶ 이 측정공구를 여러번 사용해왔다고 해서 안전하다고 안심하지 말고 측정공구에 해당되는 안전 규칙을 무시하지 마십시오. 부주의하게 행할 경우 아주 짧은 순간에 중상을 입을 수 있습니다.
▶ 의료 기기 근처에서 본 측정공구를 사용해서는 안됩니다.
측정공구의 취급과 사용
▶기술적 하자가 없는 상태에서만 제품 및 액세서리를 사용하십시오.
HILTI
사용하지 않는 측정공구는 어린이들의 손이 닿지 않는 곳에 보관하십시오. 제품 사용에 익숙치 않거나 또는 이 안전수칙을 읽지 않은 사람이 제품을 사용해서는 안 됩니다. 비숙련자가 측정공구를 사용하면 위험합니다.
▶ 측정공구를 조심스럽게 관리하십시오. 공구의 가동 부위가 완벽하게 작동하는지, 끼어 있지 않은지 혹은 부품이 손상되거나 파손되어 있어 측정공구의 기능을 저하시키지 않는지 점검하십시오. 측정공구 사용 전 손상된 부품을 수리하도록 하십시오. 제대로 관리되지 않은 측정공구는 많은 사고를 유발합니다.
본 제품은 배터리를 개조 또는 변조해서는 안 됩니다. Hilti사가 명시적으로 허용하지 않는 개조 또는 변경을 하면 제품을 사용하는 사용자의 권한이 제한될 수 있습니다.
▶ 중요한 측정을 앞둔 경우, 측정공구를 떨어뜨렸거나 또는 측정공구가 다른 기계적인 영향을 받은 경우에는 측정공구의 정확성을 점검해야 합니다.
▶ 측정 결과는 특정 환경 조건으로 인해 작동 원칙에 제한을 받아 왜곡될 수 있습니다. 예를 들어 강력한 자기장 또는 전자기장을 생성하는 기기 근처, 진동 및 온도 변화 등이 이에 해당됩니다.
▶ 측정 조건이 빠르게 변하면 측정 결과를 왜곡시킬 수 있습니다.
제품을 매우 추운 장소로부터 따뜻한 장소로 옮겼거나 그 반대로 따뜻한 장소에서 추운 장소로 옮겼을 경우에는 제품을 사용하기 전에 새 환경에 적응되도록 해야 합니다. 온도 차이가 클 경우 오작동 및 잘못된 측정 결과를 유발할 수 있습니다.
▶어댑터 및 액세서리와 함께 사용할 경우, 액세서리가 안전하게 고정되었는지를 확인하십시오.
본 측정공구는 건설 현장용으로 설계되었지만, 다른 광학 제품 및 전기 제품(쌍안경, 안경, 카메라)과 마찬 가지로 조심스럽게 취급해야 합니다.
▶ 제시된 작동 온도 및 보관 온도를 준수하십시오.
2.2 레이저 측정공구 관련 추가적인 안전상의 주의사항
▶ 규정대로 제품을 열지 않으면 등급 2를 넘어가는 레이저빔이 방출될 수 있습니다. 제품을 Hilti 서비스 센터에서 수리 받으시기 바랍니다.
▶ 측정 장소를 안전하게 유지하십시오. 제품을 설치할 때 레이저빔이 다른 사람 또는 본인을 향하지 않는지 확인하십시오. 레이저빔은 눈 높이보다 훨씬 위쪽 또는 아래쪽으로 지나가야 합니다.
▶ 측정 오류를 방지하기 위해 레이저 방출창을 깨끗하게 유지하십시오.
▶ 제품을 사용/측정하기 전에 그리고 사용하는 도중 여러 번 기기의 정확도를 점검하십시오.
반사되는 물체 및 반사 표면 근처에서의 측정할 경우 유리창 또는 이와 유사한 물질로 인해 측정 결과가 잘 못될 수 있습니다.
▶ 제품을 적합한 고정부, 삼각대에 조립하거나 평평한 표면에 설치하십시오.
▶고압 배선 근처에서 측정자를 이용한 작업은 허용되지 않습니다.
▶ 주변에서 다른 레이저 측정공구를 사용하는 일이 없도록 하십시오. 그렇지 않을 경우 측정에 영향을 미칠 수 있습니다.
▶ 레이저빔이 작업 구역을 벗어나는 쪽으로 조사되지 않게 하십시오.
2.3 추가적인 안전상의 주의사항
▶ 떨어지는 공구 및/또는 액세서리로 인한 부상 위험. 작업 시작 전, 조립된 액세서리가 확실하게 고정되었는지 점검하십시오.
2.4 전자기 적합성(EMC)
기기가 관련 장치에 필요한 엄격한 요구사항을 충족하였음에도 불구하고 Hilti사는 강한 전자기파로 인해 기능장애 및 이로 인한 작동 오류의 가능성을 배제할 수 없습니다. 이러한 경우 또는 다른 불확실한 경우에는 테스트 측정을 실시해야 합니다. 또한 Hilti사는 다른 기기(예: 비행기의 내비게이션 시스템)에 장애를 일으키는 것을 배제할 수 없습니다.
2.5 레이저 등급이 2인 제품에 대한 레이저 등급 분류
본 제품은 IEC/EN 60825-1:2014 및 에 CFR 21 § 1040(FDA)에 따른 레이저 2등급입니다. 본 제품은 그 외 다른 보호장비 없이 사용해도 됩니다. 태양의 경우와 마찬가지로 레이저 광원을 절대 직접 응시해서는 안 됩니다. 눈에 직접 닿은 경우, 눈을 감고 빔 영역에서 고개를 돌리십시오. 레이저빔이 사람에게 향하지 않도록 하십시오.
2.6 배터리의 올바른 사용방법과 취급방법
▶ 제품을 비교적 장기간 사용하지 않을 경우, 배터리를 제품에서 분리해 두십시오. 배터리는 장기간 보관 시부식되거나 자체 방전될 수 있습니다.
▶배터리는 어린이의 손이 닿지 않는 곳에 두십시오.
▶ 새 배터리와 헌 배터리를 혼합하여 사용하지 마십시오. 향상 모든 배터리를 동시에 교체해야 합니다. 제조 회사가 다르거나 모델명이 다른 배터리를 사용하지 마십시오.
▶ 손상된 배터리를 설치하지 마십시오.
▶ 본 제품에 지정된 배터리 유형만 사용하십시오. 다른 배터리를 사용하면 부상을 입을 수 있고, 화재가 발생할 수 있습니다.
▶배터리 교체 시 극성이 바뀌지 않게 유의하십시오. 폭발의 위험이 있습니다.
▶ 배터리에 과도한 열을 가하거나 불꽃에 노출시키지 마십시오. 배터리가 폭발하거나 유독 물질이 방출될 수 있습니다.
▶ 배터리를 충전시키지 마십시오.
▶ 제품에 장착된 상태에서는 배터리를 납Px하지 마십시오.
▶ 단락을 통해 배터리를 방전시키기 마십시오. 배터리에 누설이 발생하거나, 폭발, 화재가 일어날 수 있으며, 사람이 부상을 입을 수 있습니다.
▶ 배터리를 손상시키지 말고, 배터리를 서로 분리하지 마십시오. 배터리에 누설이 발생하거나, 폭발, 화재가 일어날 수 있으며, 사람이 부상을 입을 수 있습니다.
3 제품 설명

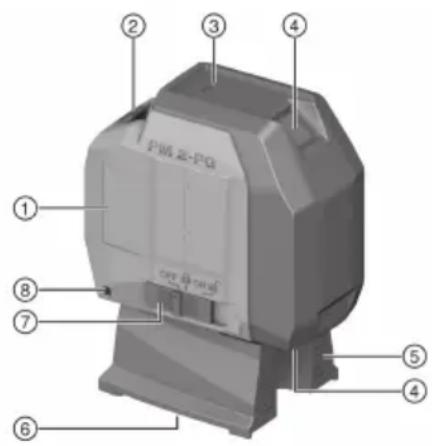

3.1 제품 개요
① 출력 정보 라벨 위치
② 배터리함
③ 작동 상태 표시기 및 배터리 충전 상태 디스플 레이
④ 레이저 배출구
⑤ 자석 발판
⑥ 고정 나사부
⑦ 선택 스위치 전원 켜기/끄기 및 펜둘럼 잠금/해제
⑧ 추락 방지 케이블 PMA 92 고정용 고리
3.2 규정에 적합한 사용
기술된 제품은 자동 레벨 조정 기능이 있는 포인트 레이저로, 한 명의 작업자만으로도 신속하고 정확하게 연직 작업을 할 수 있습니다. 본 제품은 두 개의 동일한 레이저빔(동일한 지점에서 출력되는 빘)을 갖추고 있습니다. 모든 빘의 도달 범위는 30 m에 이릅니다(도달 범위는 주변 밝기에 따라 달라질 수 있음). 본 제품은 실내에서 연직접을 표시하기 위한 용도로 사용됩니다.
진행 가능한 작업: 바닥에 표시된 점을 천장으로 전송
제품을 변조하거나 개조해서는 절대로 안 됩니다.
사용 설명서의 조작, 관리와 유지보수에 대해 기재된 사항을 준수하십시오.
부상의 위험을 줄이기 위해 Hilti 순정품 액세서리와 공구만 사용하십시오.
교육을 받지 않은 사람이 제품을 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우에는 기기와 그 보조기 구에 의해 부상을 당할 위험이 있습니다.
3.3 특징
본 제품은 자동 레벨 조정 범위가 모든 방향에서 약 4.0° 이내의 기본적인 각도입니다. 레벨 조정 시간은 대략 3초밖에 걸리지 않습니다.
자동 레벨 조정 범위를 넘어설 경우, 경고로 레이저빔이 깜박거립니다.
본 제품은 손쉬운 작동법, 간편한 작업 방식 및 내구성을 갖춘 플라스틱 케이스가 특징입니다. 치수가 작고 무게가 가벼워 운송이 간편합니다. 본 제품은 일반 모드에서 1시간 후에 꺼집니다. 전원을 켜고 씻다가 3초 이내에 다시 켜면 연속 작동 모드를 사용할 수 있습니다.
3.4 작동 메시지
| 상태 의미 | |||
| 작동 및 충전상태 디스플레이 LED | D가 점등되지 않음 • 제품의 전원 | 꺼짐• 배터리가 방전되었음• 배터리의 극이 잘못 끼워져 있음 | |
| LED가 지속 점등됨 • 레이저빔이 | 켜져 있음제품 작동 중 | ||
| LED가 빠르게 깜박임 • 배터리가 | 거의 방전됨 | ||
| 레이저빔 레이저빔이 10초마다 2회 깜박거림 | • 배터리가 거의 방전됨 | ||
| 레이저빔이 5회 깜박거린 다음 지속적으로 켜져 있음. | |||
| 레이저빔이 빠르게 깜박거림. • | 제품이 자동으로 레벨을 조정할 수 없음. | ||
3.5 공급품목
포인트 레이저, 포켓, 4x AA 배터리(모든 시장에 제공되는 것은 아님), 사용 설명서, 제조사 인증서
4 기술자료
| 포인트 도달 범위 | 30m(98 ft — 10 in) | |
| 자동 레벨 조정 시간 | 3초 | |
| 자동 레벨 조정 범위(평균) | ± 4^ | |
| 10 m (33 ft)에서의 정확도 | ± 3mm ( ± 0.1in ) | |
| 레이저빔 직경 거리 5 m (16.4 ft) | < 4mm(< 0.2in) | |
| 거리 20 m (65.6 ft) | ||
| 레이저 등급 | 등급 2, 가시적, 510 - 530 nm, ± 10 nm(IEC 60825-1:2014), class II (CFR 21§1040.10 및 1040.11) (FDA) | |
| 레이저 포인트 빈 확산도 | 0.7 mrad | |
| 평균 출력(최대) (p) | < 1mW | |
| 파장 ( ), ± 10 nm | 510nm ... 530nm | |
| 펄스 기간 (tp) | < 60 s | |
| 펄스 주파수 (f) | < 12kHz | |
| 전원 | 4x 1.5V AA 배터리 | |
| 작동 시간(평균) | 24°C (72°F)일 때 : 70시 | |
| 자동 꺼짐 기능 작동 기준 | 1시 | |
| 작동 상태 표시기 | LED 및 레이저빔 | |
| 작동 온도 | -10 °C ... 40 °C(14 °F ... 104 °F) | |
| 보관 온도 | -25 °C ... 63 °C(-13 °F ... 145 °F) | |
| 분진 및 수분 침투 방지 처리 | IEC 60529에 따른 IP 54 | |
| 삼각대 고정용 나사(제품) | UNC 1/4" | |
| 삼각대 고정용 나사(발) | BSW 5/8" UNC 1/4" | |
| 치수(길이 x 폭 x 높이)(발판 포함) | 66mm x 116mm x 145mm(2.6in x 4.6in x 5.7in) | |
| 무게(발판 및 배터리 포함) | 590g(20.8oz) | |
5 조작
5.1 배터리 삽입/교체
-배터리 극이 올바른지 확인하십시오.
-항상 배터리 전체를 교체하십시오.
- 국제 표준에 맞춰 제조된 배터리만 사용하십시오.
- 배터리함을 펼치십시오.
2.경우에 따라 방전된 배터리를 분리하십시오.
3.새 배터리를 끼우십시오.
4.배터리함을 닫으십시오.
5.2 추락 방지장치
경고
부상 위험 떨어지는 공구 및/또는액세서리에 의한 유발!
▶ 본 제품에 적합한 권장하는 Hilti 추락 방지 케이블만 사용하십시오.
사용하기 전에 항상 추락 방지 케이블 및 추락 방지 케이블의 고정점의 손상 여부를 점검하십시오.
공중 작업에 대한 국가별 규정에 유의하십시오.
본 제품에 맞는 추락 방지장치로 Hilti 추락 방지 케이블 PMA 92만 사용하십시오.
▶ 추락 방지 케이블을 레이저 및 받쳐주는 구조물에 고정시키십시오. 확실하게 고정되었는지 점검하십시오.
Hilti 추락 방지 케이블의 사용 설명서 내용에 유의하십시오.
5.3 레이저빔 전원 켜기
▶ 선택 스위치를 위치(켜짐/잠금해제)에 두십시오.
▶ 레이저빔이 켜지고 레이저가 자동으로 레벨링됩니다.
1초 후 제품의 전원이 자동으로 꺼집니다.
5.4 전원 스위치 자동 꺼짐 기능 비활성화
▶ 제품의 전원을 컨 후, 3초 내에 겪다가 다시 켜십시오. 레이저빔이 비활성화 확인을 위해 5회 깜박입니다.
선택 스위치가 OFF 위치에 있거나 배터리가 방전된 경우 제품의 전원이 꺼집니다.
5.5 레이저빔을 "사선" 기능으로 설정
▶ 선택 스위치를 위치(켜짐/잠금)에 두십시오.
▶ 레이저빔이 켜집니다.
"사선" 기능에서는 펜둘럼이 잠금 상태이고 레이저가 조절되지 않습니다.
레이저빔이 5초에 한번씩 깜박입니다.
5.6 레이저빔 끄기
▶ 선택 스위치를 OFF위치에 두십시오.
▶ 레이저빔이 꺼지고 펜둘럼이 잠금 처리됩니다.
5.7사용예
5.7.1 건식 벽체 프로필 정렬
5.7.2 조명 요소 정렬 4
5.8 연직점 점검 5
- 층고가 높은 실내 공간에서 (최소 층간 높이가 10 m 정도의 실내 바닥에) 표시(십자 표시)를 하십시오.
- 레이저를 바닥이 고르고 수평인 평면에 놓으십시오.
- 레이저를 켜고 펜둘럼 로크 해제하십시오.
4.레이저의 아래쪽 연직빔을 바닥의 십자 표시 중앙에 맞추십시오. - 천장에 위쪽 연직점을 표시하십시오.
- 레이저를 90° 정도 돌리십시오.
아래 쪽 연직빔은 반드시 십자 표시 중심에 위치해야 합니다.
- 천장에 위쪽 연직점을 표시하십시오.
- 180° 및 270° 회전 후 해당 과정을 반복하십시오.
-
표시된 4개의 포인트로부터 천장에 원 하나를 그리십시오. 원 직경 D를 밀리미터 또는 인치 단위로 측정하고, 공간 높이 RH를 미터 또는 피트 단위로 측정하십시오.
-
값 R을 계산하십시오.
▶ 값 R은 3 mm (1/8")보다 작아야 합니다.
▶ 결과가 허용 공차를 벗어난 경우, Hilti 서비스 센터에 문의하십시오.
$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R H [ m ]} \tag {1} $$
$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$
6 관리 및 유지보수
제품 관리
- 공구에 부착되어 있는 오염물질을 조심스럽게 제거하십시오.
- 레이저 방출구에서 입으로 불어서 먼지를 제거하십시오. 레이저 방출구에 손가락을 접촉하지 마십시오.
- 약간 물기가 있는 수건으로만 하우징을 청소해 주십시오. 플라스틱 부품을 손상시킬 수 있으므로 절대로 실리콘이 함유된 보호제를 사용하지 마십시오.
유지보수
- 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십시오.
- 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉Milti 서비스 센터에 제품 수리를 의뢰하십시오.
- 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오.
안전하게 작동하기 위해서는 순정품 예비 부품 및 소모품만 사용하십시오. Hilti에서 승인한 예비 부품, 소모품 및 액세서리는 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다.
6.1 Hilti 측정 기술 서비스 센터
Hilti 측정 기술 서비스 센터는 점검 후 편차가 있는 경우 측정 공구를 복원하여 측정 공구의 품질 인증 사항을 다시 점검합니다. 점검하는 시점에 품질 인증은 서비스 센터를 통해 서면 인증서를 통해 승인됩니다. 권장사항:
-사용 정도에 따라 적절한 검사 주기를 선택하십시오.
- 기기 하중이 특별히 높았거나 중요한 작업을 시작하기 전과 같이 최소한 일 년에 한 번은 Hilti 측정 기술 서비스 센터에서 점검을 받으십시오.
Hilti 측정 기술 서비스 센터에서 점검 받았다고 해서 사용 전이나 사용 도중 측정 공구의 점검 의무가 없어지는 것은 아닙니다.
운반
▶ 제품을 사용하기 전에 그리고 장시간 운반한 후에는 항상 손상 여부를 점검하십시오.
보관
▶ 제품 및 배터리를 냉각 및 건조시켜 보관하십시오. 기술자료에 나와있는 허용 온도한계값에 유의하십시오.
▶ 제품 및 배터리는 절대 직사광선이 들어오는 곳, 열원 위 또는 유리 뒤쪽에 보관하지 마십시오.
▶ 제품 빛 배터리는 건조한 상태로 어린이나 외부인의 손이 닿지 않는 곳에 보관하십시오.
▶ 제품을 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오.
8 문제 발생 시 도움말
본 도표에 제시되어있지않거나스스로 해결할 수 없는문제가발생한경우Hilti서비스 센터에 문의해주십시오.
| 장애 예상되는 원인 해결책 | ||
| 제품의 전원이 켜지지 않음. | 배터리가 방전됨 ▶ 배터리를 교체하십시오. | |
| 배터리의 극이 잘못 끼워짐 ▶ 배터리 극을 확인해 정확하게 끼우십시오. | ||
| 배터리함이 닫혀있지 않음 ▶ 배터리함을 닫으십시오. | ||
| 제품 또는 ON/OFF 스위치 결함 ▶ | Hilti 서비스 센터에 문의해 주십시오. | |
| 각각의 레이저빔이 작동하지 않음. | 레이저 광원 또는 레이저 컨트롤에 결함이 있음 | ▶ Hilti 서비스 센터에 문의해 주십시오. |
| 제품의 전원이 켜져 있으나, 이저빔이 보이지 않음. | 레레이저 광원 또는 레이저 컨트롤에 결함이 있음 | ▶ Hilti 서비스 센터에 문의해 주십시오. |
| 온도가 너무 높거나 너무 낮음 ▶ | 제품원 온도를 낮추거나 높이십시오. | |
| 자동 레벨 조정 기능이 작동하지 않음. | 제품이 경사진 면에 놓여 있음 ▶ | 제품을 바닥이 고르고 수평인 평면에 놓으십시오. |
| 펜둘럼이 잠김 ▶ 펜둘럼의 잠금을 | 푸십시오. | |
9 제조회사 보증
▶ 보증 조건에 관한 질문사항은 현지 Hilti 파트너사에 문의하십시오.
10 기타 정보
액세서리, 시스템 제품 및 제품 관련 세부 정보는 여기에서 확인할 수 있습니다.
根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser
Products: PM 2-LG (02) / PM 2-PG (01)
| 零件名称Part name | 有害物质 | |||||
| Hazardous substances | ||||||
| 铅 | 汞 | 镉 | 六价铬 | 多溴联苯 | 多溴 | |
| Lead (Pb) | Mercury (Hg) | Cadmium (Cd) | Hexavalent Chromium (Cr(VI)) | Polybrominated biphenyls (PBB) | Polybrominated biphenyls (PB) | |
| 电子元件(PCBs)Electronics (PCBs) | ○ | ○ | ○ | ○ | ○ | |
| 壳体组件Housing | ○ | ○ | ○ | ○ | ○ | |
| 电气联接线Electrical wirings | ○ | ○ | ○ | ○ | ○ | |
| 核心部件Core part | x | ○ | ○ | ○ | ○ | |
Hilti 기기는 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스센터 또는 판매 상담자에게 문의하십시오.
▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오!
