| Termék típusa | Automatikus szintbeállító lézer (pontlézer) |
| Márka | Hilti |
| Modell | PM 2-PG |
| Méretek (sz x ma x mé) | 66 mm x 116 mm x 145 mm (állvánnyal) |
| Tömeg | 590 g (állvánnyal és elemekkel) |
| Tápellátás | 4 db AA 1,5 V elem |
| Üzemidő | 70 óra (24 °C-on) |
| Lézerosztály | 2. osztály (IEC 60825-1:2014), látható |
| Hullámhossz | 510 - 530 nm |
| Pontok hatótávolsága | 30 m |
| Automatikus szintbeállítás zónája | ±4° |
| Szintbeállítási idő | 3 mp |
| Pontosság 10 m-en | ±3 mm |
| Sugár átmérő 5 m-en | < 4 mm |
| Sugár átmérő 20 m-en | < 15 mm |
| Automatikus kikapcsolás | 1 óra után (kikapcsolható) |
| Állvány menet (termék) | UNC 1/4" |
| Állvány menet (láb) | BSW 5/8" és UNC 1/4" |
| Por és víz elleni védelem | IP54 |
| Üzemi hőmérséklet | -10 °C és 40 °C között |
| Tárolási hőmérséklet | -25 °C és 63 °C között |
| Ferde funkció | Igen (inga lezárva, sugár 5 másodpercenként villog) |
| Leesés elleni védelem | Használja a Hilti PMA 92 szíjat |
| Tisztítás | Nedves ruhával, ne használjon szilikonos tisztítószert |
| Javíthatóság | Kizárólag a Hilti szerviz javíthatja |
Gyakran ismételt kérdések - PM 2PG HILTI
Felhasználói kérdések a következőről PM 2PG HILTI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lézeres vízmérték PDF formátumban ingyenesen! Találja meg kézikönyvét PM 2PG - HILTI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PM 2PG márka HILTI.
HASZNÁLATI ÚTMUTATÓ PM 2PG HILTI

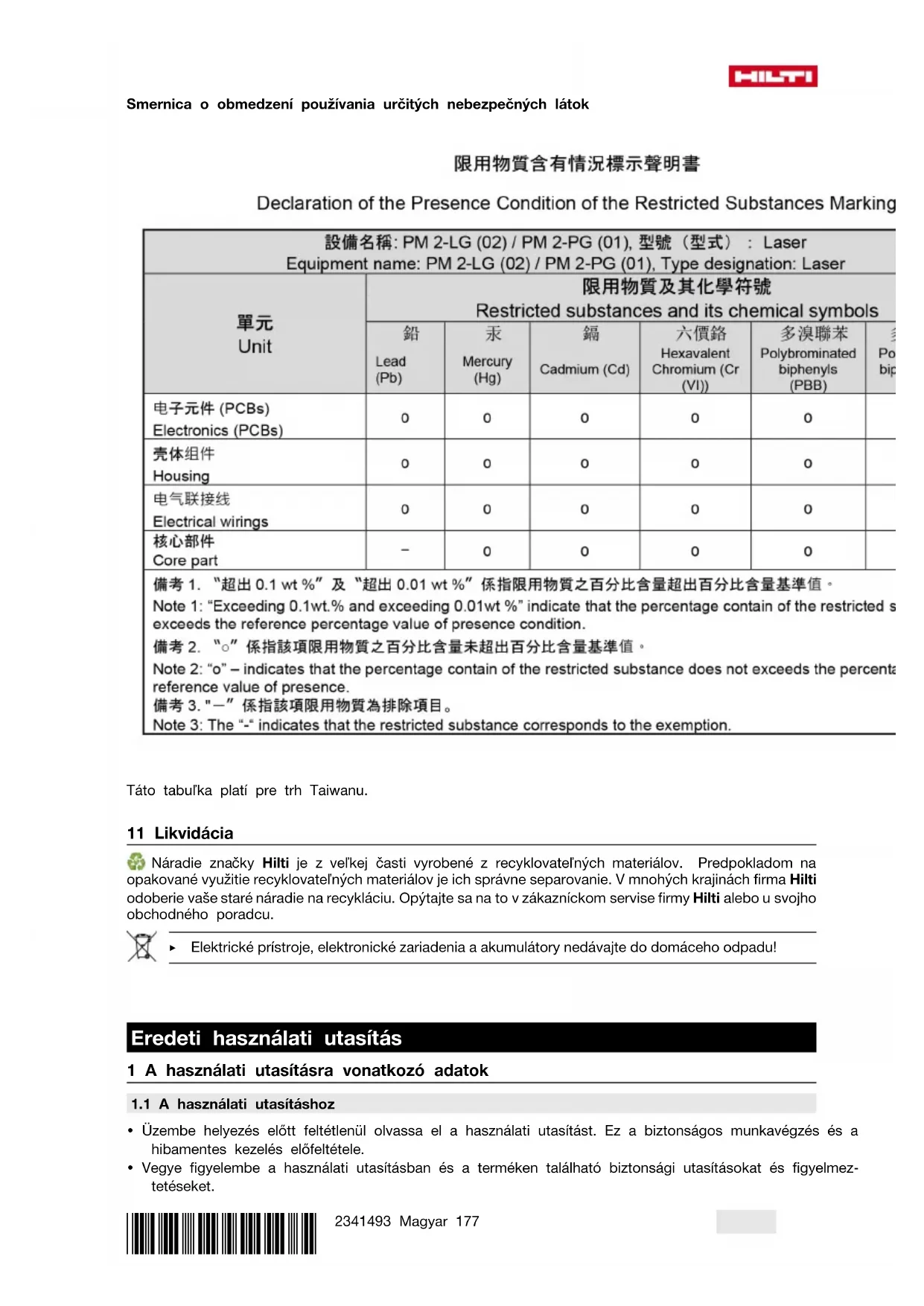

hu Eredeti használati utasítás 177
sl Originalna navodila za uporabo 187
hr Originalne upute za uporabu 197
sr Originalno uputstvo za upotrebu 207
Eredeti használati utasítás
1 A használati utasításra vonatkozó adatok
1.1 A használati utasításhoz
- Üzembe helyezés előtt feltétlenül olvassa el a használati utasítást. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele.
- Vegye figyelembe a használati utasításban és a terméken található biztonsági utasításokat és figyelmeztetéseket.
HILTI
- Ezt a használati utasítást mindig tárolja a termék közelében, és a terméket csak ezzel a használati utasítással együtt adja tovább harmadik személynek.
1.2 Jelmagyarázat
1.2.1 Figyelmeztetések
A figyelmeztetések a termék használata során előforduló veszélyekre hívják fel a figyelmet. A következő figyelmeztetéseket használjuk:
VESZÉLY
VESZÉLY !
▶ Súlyos testi sérüléshez vagy halálhoz vezető közvetlen veszély esetén.
FIGYELMEZTETÉS
FIGYELMEZTETÉS !
▶ Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos személyi sérüléshez vagy halálhoz vezethet.
VIGYÁZAT
VIGYÁZAT !
▶ Ezzel a szóval hívjuk fel a figyelmet egy lehetséges veszélyhelyzetre, amely személyi sérüléshez vagy anyagi kárhoz vezethet.
1.2.2 A dokumentációban használt szimbólumok
A következő szimbólumokat használjuk a jelen dokumentációban:
Használat előtt olvassa el a használati utasítást
Alkalmazási útmutatók és más hasznos tudnivalók
Újrahasznosítható anyagokkal való bánásmód
Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe
1.2.3 Az ábrákon használt szimbólumok
Az ábrákon a következő szimbólumokat használjuk:
| 2 | Ezek a számok a jelen utasítás elején található ábrákra vonatkoznak |
| 3 | A számozás a munkalépések sorrendjét mutatja képekben, és eltérhet a szövegben található munkalépések számozásától |
| 11 | Az áttekintő ábrában használt pozíciószámok a termék áttekintésére szolgáló szakasz jelma-gyarázatában lévő számokra utalnak |
| ! | Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia. |
1.3 Termékhez kötődő szimbólumok
1.3.1 Szimbólumok a terméken
A terméken a következő szimbólumokat használhatjuk:
A termék NFC technológiás, iOS és Android platformokkal kompatibilis adatátvitelhez használható.
1.4 Termékinformációk
A HILTI termékeket kizárólag szakember általi használatra szánták és a gépet csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati
tényezőröl tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják öket.
A típusjelölés és a sorozatszám a típustáblán található.
- Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra.
Termékadatok
| Típus PM 2-PG | |
| Generáció 01 | |
| Sorozatszám |
1.5 Megfelelöségi nyilatkozat
A gyártó kizárólagos felelőssége tudatában kijelenti, hogy ez a termék megfelel az érvényben lévő törvényeknek és szabványoknak.
A müszaki dokumentáció helye:
1.6 Címke a terméken
Lézerinformáció
Az IEC60825-1/EN60825-1:2014 szabvány szerint 2. lézerosztály, és megfelel a CFR 21 § 1040.10 és 1040.11 szabványnak (Laser Notice 56). Ne nézzen a sugárba.
2 Biztonság
2.1 Mérőeszköz általános biztonsági tudnivalói
FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást. A mérőeszközök veszélyforrássá válhatnak szakszerűtlen kezelés esetén. A biztonsági tudnivalók és utasítások betartásának elmulasztása a mérőeszköz sérüléséhez, illetve súlyos testi sérülésekhez vezethet.
Örizzen meg minden biztonsági utasítást és útmutatást a jövőbeni használathoz.
Munkahelyi biztonság
Tartsa tisztán a munkahelyét, és gondoskodjon a megfelelő megvilágításról. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne használja a terméket olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak.
- Ügyeljen rá, hogy a termék használata során ne tartózkodjanak gyerekek vagy más személyek a közelben.
Csak a meghatározott alkalmazási korlátokon belül használja a terméket.
- Tartsa be az Ön országában érvényben lévő balesetvédelmi előírásokat.
Elektromos biztonsági előírások
- Tartsa távol a terméket az esötöl és a nedvesség hatásaitól. A behatoló folyadék rövidzárlatot, áramütést, égési sérülést és robbanást okozhat.
A termék ugyan nedvesség behatolása ellen védett, de mindig törölje szárazra, mielőtt a szállítótáskába teszi.
Személyi biztonsági előírások
- Mindig figyelmesen dolgozzon, ügyeljen arra, amit csinál, és meggondoltan kezelje a mérőeszközt. Ne használja a mérőeszközt, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.
- Kerülje el a normálistól eltérő testtartást. Úgyeljen arra, hogy mindig biztosan álljon és megtartsa az egyensúlyát.
- Viseljen személyi védőfelszerelést. Az egyéni védőfelszerelés viselése csökkenti a sérülésveszélyt.
▶ Ne hatástalanítsa a biztonsági berendezéseket és ne távolítsa el a tájékoztató és figyelmeztető feliratokat.
HILTI
- Kerülje el az elektromos kéziszerszám akaratlan üzembe helyezését. Mielött a mérőeszközt az akkumulátorra csatlakoztatja, felveszi, ill. szállítja, győződjön meg arról, hogy a gép ki van kapcsolva.
A terméket és tartozékait jelen előírásoknak megfelelően használja, illetve úgy, ahogyan azt jelen különleges készüléktípushoz előírták. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. A termékek eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.
▶ Ne ringassa magát hiú biztonságtudatba és ne hagyja figyelmen kívül a készülékek biztonsági szabályait akkor sem, ha a mérőeszközt már többször használta és ezért ismeri azt. A figyelmetlen kezelés a másodperc tört része alatt súlyos sérülésekhez vezethet.
▶ A mérőeszközt tilos orvosi müszerek közelében alkalmazni.
A mérőeszköz használata és kezelése
▶ A terméket és tartozékok csak kifogástalan műszaki állapotban használja.
A használaton kívüli mérőeszközöket olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják a terméket, akik nem ismerik azt, vagy nem olvasták el ezt az útmutatót. A mérőeszközök veszélyesek, ha azokat gyakorlatlan személyek használják.
Mindig gondosan tartsa karban a mérőeszközt. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hátrányosan befolyásolhatják a mérőeszköz működését. Használat előtt javíttassa meg a készülék megrongálódott alkatrészeit. Sok olyan baleset történik, amelyet a mérőeszköz nem kielégítő karbantartására lehet visszavezetni.
A termék semmi esetre sem módosítható vagy manipulálható! Azok a módosítások, melyeket a Hilti nem engedélyez kifejezetten, korlátozhatják a felhasználónak a termék üzemeltetésére vonatkozó jogát.
- Fontos mérések előtt, valamint ha a mérőeszközt leejtették vagy más mechanikai behatásnak tették ki, akkor ellenőrizni kell annak pontosságát.
A mérési elvből kifolyólag bizonyos környezeti feltételek ronthatják a mérési eredményeket. Ezek közé tartozik pl. az erős mágneses vagy elektromágneses mezőt kibocsájtó eszközök közelsége, a rezgés és a hőmérséklet-változás.
A gyorsan változó mérési feltételek meghamisíthatják a mérési eredményeket.
Amikor alacsony hömérsékletű helyről egy melegebb hömérsékletű helyre viszi a terméket – vagy fordítva –, akkor bekapcsolás előtt hagyja a terméket a környezet hömérsékletéhez igazodni. A nagy hömérséklet-különbségek hibás működéshez és hibás mérési eredményekhez vezethetnek.
Amikor adaptereket és tartozékokat használ, mindig győződjön meg arról, hogy a tartozékot megfelelően rögzítette.
- Habár a mérőeszközt építkezéseken, nehéz munkakörülmények közötti használatra tervezték, a többi optikai és elektronikai termékhez (távcső, szemüveg, fényképezőgép) hasonlóan ezt is odafigyeléssel kell kezelni.
▶ Tartsa be a megadott üzemi és tárolási hőmérsékletet.
2.2 Kiegészítő biztonsági tudnivalók lézeres mérőeszközhöz
A termék szakszerűtlen nyitása esetén a 2. lézerosztályt meghaladó lézersugárzás léphet ki. A terméket csak Hilti Szervizben javíttassa.
- Biztosítsa a mérési területet. Ügyeljen arra, hogy a termék felállításakor a lézersugár ne irányuljon más személyek vagy saját maga felé. A lézersugaraknak jóval a szemmagasság alatt vagy fölött kell haladniuk.
▶ A pontatlan mérések elkerülése végett mindig tartsa tisztán a lézer kilépőnyílását.
▶ Mérések/alkalmazás előtt, illetve az alkalmazás során többször is ellenőrizze a termék pontosságát.
Fényvisszaverő tárgyak, ill. felületek közelében, üvegtáblán vagy más tárgyon keresztül végzett mérések meghamisíthatják a mérés eredményét.
Egy megfelelő tartóra, állványra szerelje fel a terméket, vagy helyezze azt sík felületre.
▶ A mérőléceket tilos magasfeszültségű vezetékek közelében használni.
Győződjön meg arról, hogy a készülék közelében nem használnak más lézeres mérőszerszámot, amely befolyásolná a készülékkel végzett mérést.
- Ügyeljen arra, hogy a lézersugár ne hagyja el a megjelölt és ellenőrzött területet.
2.3 Kiegészítő biztonsági tudnivalók
Sérülésveszély a leeső szerszámok és/vagy tartozékok miatt. A munka megkezdése előtt ellenőrizze a felszerelt tartozékok biztos rögzítését.
2.4 Elektromágneses összeférhetőség
Jóllehet a készülék eleget tesz a vonatkozó irányelvek szigorú követelményeinek, a Hilti nem zárhatja ki teljesen, hogy a készülék erős sugárzás zavaró hatására tévesen működjön. Ebben az esetben, illetve más bizonytalanság esetén, ellenőrző méréseket kell végezni. A Hilti ugyancsak nem tudja kizárni annak lehetőségét, hogy a készülék más készülékeknél (pl. repülőgépek navigációs berendezéseinél) zavart okozzon.
2.5 Lézerosztályozás 2. lézerosztályba tartozó termékekhez
A termék megfelel a 2. lézerosztálynak az IEC / EN 60825-1:2014 és a CFR 21 § 1040 (FDA) szerint. Ezeket a termékeket további óvintézkedések nélkül lehet használni. Mindazonáltal gondosan ügyelni kell arra, hogy ne nézzen közvetlenül a fényforrásba. Közvetlen szemkontaktus esetén csukja be a szemét és mozdítsa el a fejét a sugárból. Ne irányítsa a lézersugarat emberekre.
2.6 Az elemek gondos kezelése és használata
Ha hosszabb időn keresztül nem használja a terméket, akkor vegye ki az elemeket. Hosszabb raktározás esetén az elemek korrodálódhatnak és lemerülhetnek.
- Ügyeljen arra, hogy az elemek ne juthassanak gyermek kezébe.
▶ Ne keverje a régi és az új elemeket. Az elemeket mindig egyszerre cserélje ki. Ne használjon együtt különböző gyártótól származó vagy különböző típusmegjelölésű elemeket.
▶ Sérült elemet ne használjon.
Csak a termékhez tervezett elemet használjon. Más elemek használata személyi sérüléseket és tűzet okozhat.
- Az elemek cseréje során ügyeljen a helyes polaritásra. Robbanásveszély.
- Az elemeket ne hagyja túlmelegedni, és ne dobja öket tüzbe. Az elemek felrobbanhatnak, és mérgező anyagok szabadulhatnak fel.
- Az elemeket ne töltse újra.
▶ Ne forrassza be az elemeket a termékbe.
▶ Ne süsse ki az elemeket úgy, hogy rövidre zárja őket. Az elemek szivároghatnak, felrobbanhatnak, éghetnek és személyi sérülést okozhatnak.
▶ Ne sértse fel az elemeket, és ne szedje szét azokat. Az elemek szivároghatnak, felrobbanhatnak, éghetnek és személyi sérülést okozhatnak.
3 Leírás

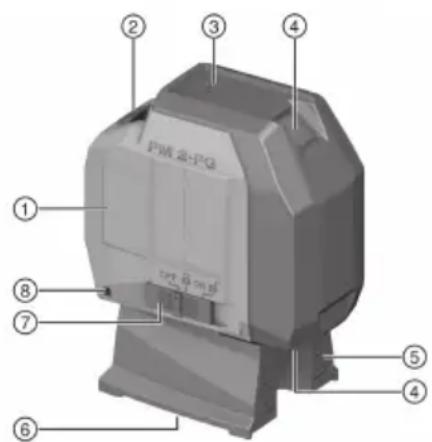

3.1 Termékáttekintés
① Típustábla pozíciója
② Elemtartó rekesz
③ Üzemállapotjelző és akkutöltöttség-kijelző
④ Lézer kilépési ablaka
⑤ Mágneses talp
⑥ Rögzítő csavarmenet
⑦ Választókapcsoló be-/kikapcsoláshoz és az inga reteszelő/kireteszelő mechanizmusához
⑧ Rögzítőszem a PMA 92 leesésgátló rögzítéséhez
3.2 Rendeltetésszerű használat
Az itt ismertetett termék egy önszintező pontlézer, amelynek segítségével a készülék kezelője egyedül végezhet gyors és pontos méréseket. A termék két egymással összehangolt lézersugárral rendelkezik (a lézersugarak kiindulópontja azonos). A lézersugarak hatótávolsága 30 m (a hatótávolság függ a környezet fényviszonyaitól). A készüléket elsősorban beltéri alkalmazásra, a merőleges talppontok kijelölésére tervezték. Lehetséges alkalmazások: Az aljzaton jelölt pontok átvitele a mennyezetre.
A terméket tilos átalakítani vagy módosítani.
Kövesse a használatra, ápolásra vonatkozó tanácsainkat.
A sérülés veszélyének csökkentése érdekében csak eredeti Hilti tartozékokat és szerszámokat használjon. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket.
3.3 Jellemzők
A termék minden irányban tipikus kb. 4,0°-os tartományban önszintező. A szintezési idő mindössze kb. 3 másodperc.
Az önszintezési tartomány túllépésekor figyelmeztetésként villognak a lézersugarak.
A termék könnyű kezelhetőségével, egyszerű használatával és erőteljes műanyag házával tűnik ki. Kis mérete, valamint csekély súlya miatt könnyen szállítható. Normál üzemmódban a termék 1 óra elteltével lekapcsol. A folyamatos üzemmód bekapcsolás, kikapcsolás, majd 3 másodpercen belül újabb bekapcsolás elvégzésével lehetséges.
3.4 Üzemi kijelzések
| Állapot Jelentés | ||
| Üzemeltetési és töltésállapot-kijelző | A LED nem világít • A termék | ki van kapcsolvaAz elemek lemerültekElemek rosszul vannak behelyezve |
| LED állandóan világít • A lézersugár be van kapcsolvaA termék üzemel | ||
| A LED gyorsan villog | Az elemek majdnem lemerültek | |
| Lézersugár | A lézersugár 10 másodpercenként kétszer villan fel | Az elemek majdnem lemerültek |
| A lézersugár ötször villog, majd folyamatos marad. | Az automatikus lekapcsolás funkció ki van kapcsolva | |
| A lézersugár magas frekvencián villog. | Termék nem önszintező. | |
3.5 Szállítási terjedelem
Pontlézer, táska, 4x AA-elemek (nem minden piacon), használati utasítás, gyártói tanúsítvány
4 Műszaki adatok
| Pontok hatótávolsága | 30 m(98 ft - 10 in) | |
| Önszintezési idő | 3 s | |
| Önszintezés tartománya (jellemző) | ±4° | |
| Pontosság 10 méteren (33 lábon) | ±3 mm(±0,1 in) | |
| Fénysugárátmérő | Távolság 5 m (16,4 ft) | < 4 mm(< 0,2 in) |
| Távolság 20 m (65,6 ft) | < 15 mm(< 0,6 in) | |
| Lézerosztály | 2. osztály, látható, 510 - 530 nm, ±10 (IEC 60825-1:2014); class II (CFR 21 §1040.10 és 1040.11) (FDA) | |
| Lézerpontok sugárdivergenciája | 0,7 mrad | |
| Átlagos kimeneti teljesítmény (max) (p) | < 1 mW | |
| Hullámhossz (λ), ±10 nm | 510 nm ... 530 nm | |
| Impulzusszélesség (tp) | < 60 μs | |
| Impulzusfrekvencia (f) | < 12 kHz | |
| Áramellátás | 4x 1,5 V-os AA elem | |
| Üzemidő (jellemző) | 24 °C (72 °F) esetén : 70 h | |
| Automatikus kikapcsolás idő elteltével: | 1 h | |
| Üzemállapot-jelző | LED és lézersugarak | |
| Üzemi hömérséklet | -10 °C ... 40 °C(14 °F ... 104 °F) | |
| Tárolási hömérséklet | -25 °C ... 63 °C(-13 °F ... 145 °F) | |
| Por és fröccsenő víz elleni védelem | IP 54 az IEC 60529 szabvány szerint | |
| Állványmenet (termék) | UNC 14" | |
| Állványmenet (láb) | BSW 58" UNC 14" | |
| Méretek hossz x szélesség x magasság (lábbal együtt) | 66 mm x 116 mm x 145 mm(2,6 in x 4,6 in x 5,7 in) | |
| Tömeg lábakkal, elemmel együtt | 590 g(20,8 oz) | |
5 Üzemeltetés
5.1 Elemek behelyezése / cseréje 2
- Ügyeljen az elemek helyes polaritására.
- Mindig egyszerre cserélje az elemeket.
-
Csak nemzetközi szabványok szerint gyártott elemeket használjon.
-
Nyissa ki az elemtartó rekeszt.
- Szükség esetén vegye ki az üres elemeket.
- Helyezzen be új elemeket.
- Zárja vissza az elemtartó rekeszt.
5.2 Leesés elleni biztosítás
FIGYELMEZTETÉS
Sérülésveszély a leeső szerszám és/vagy tartozék miatt!
Csak az Ön termékéhez ajánlott Hilti leesésgátlót használja.
- Minden használat előtt ellenőrizze a leesésgátlót és a leesésgátló rögzítőpontjait esetleges sérülések szempontjából.
Vegye figyelembe a vonatkozó országos irányelveket a magasban végzett munkákhoz.
Leesés elleni biztosításként kizárólag Hilti PMA 92 leesésgátlót használjon a termékhez.
A leesésgátlót a lézeren és egy teherbíró szerkezeten rögzítse. Ellenőrizze az akku stabil rögzítését.
Vegye figyelembe a Hilti leesésgátló használati utasítását.
5.3 Lézersugár bekapcsolása
- Állítsa a választókapcsolót (be/reteszelve) helyzetbe.
▶ A lézersugarak bekapcsolnak és a lézer automatikusan szintezést végez.
Egy óra elteltével a termék automatikusan kikapcsol.
5.4 Az automatikus kikapcsolás deaktiválása
Kapcsolja be, majd ki, majd 3 másodpercen belül kapcsolja újra be a terméket. A lézersugár a deaktiválás megerősítésként ötöt villan.
A termék kikapcsol, ha a választókapcsolót OFF állásba fordítják, valamint ha az elemek lemerültek.
5.5 Lézersugár beállítása „Ferde vonal” funkcióhoz
- Állítsa a választókapcsolót(be/reteszelve) helyzetbe.
▶ A lézersugarak bekapcsolnak.
A „Ferde vonal” funkcióban az inga reteszelt és a lézer nincs kiszintezve.
A lézersugarak 5 másodpercenként villognak.
5.6 A lézersugarak kikapcsolása
- Állítsa a választókapcsolót OFF helyzetbe.
▶ A lézersugár kikapcsol és az inga reteszelődik.
5.7 Alkalmazási példák
5.7.1 Szárazépítő elemek beigazítása
5.7.2 Világítóelemek beigazítása
5.8 A merőleges talppontjának ellenőrzése 5
- Egy magas helyiségben (például egy 10 m magas lépcsőházban) rajzoljon egy jelet (egy keresztet) a padlóra.
- Helyezze a lézert egy vízszintes, sima felületre.
- Kapcsolja be a lézert és reteszelje ki az ingát.
- Helyezze a lézert az alsó mérősugárral a kereszt padlón megjelölt közepére.
- Jelölje a mennyezeten a felső merőleges talppontot.
- Fordítsa el a lézert 90°-kal.
Az alsó mérősugárnak a kereszt középpontjában kell maradnia.
- Jelölje a mennyezeten a felső merőleges talppontot.
- Ismételje meg az előző folyamatot 180°-os és 270°-os elforgatással.
-
A 4 megjelölt pontból képezzen kört a mennyezeten. Mérje meg a D körátmérőt milliméterben vagy collban, valamint az RH helyiségmagasságot méterben vagy lábban.
-
Számítsa ki az R értékét.
-
Az R értéknek 3 mm-nél (1/8") kisebbnek kell lennie.
Ha az eredmény a tűréshatáron kívül esik, forduljon a Hilti Szervizhez.
$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R H [ \mathrm{m} ]} \tag {1} $$
$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$
6 Ápolás és karbantartás
A termék ápolása
- Óvatosan távolítsa el a rátapadt szennyeződést.
- Fújja le a port a lézersugár kilépőablakáról. Ne érintse meg az ujjaival a lézersugár kilépőablakát.
- Csak nedves törlőkendővel tisztítsa a burkolatot. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket.
Karbantartás
- Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából.
- Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. A terméket azonnal javíttassa meg a Hilti Szervizben.
- Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze azok kifogástalan működését.
A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group
6.1 Hilti méréstechnikai szerviz
A Hilti méréstechnikai szerviz elvégzi a készülék ellenőrzését, eltérés esetén visszaállítja az értékeket, majd ismét bevizsgálja, hogy a mérőszerszám megfelel-e a specifikációnak. Azt, hogy a készülék a vizsgálat időpontjában megfelel-e a specifikációnak, a szerviz írásban igazolja a szerviztanúsítvánnyal. A következőket javasoljuk:
- A használatnak megfelelően kiválasztható egy megfelelő ellenőrzési időköz.
- A készülék rendkívüli igénybevétele után, fontosabb munkák előtt, de legalább évente egyszer ellenőriztesse a készüléket a Hilti méréstechnikai szervizzel.
A Hilti méréstechnikai szerviz általi bevizsgálás nem mentesíti a felhasználót a mérőszerszám használat előtti és utáni ellenőrzése alól.
7 Szállítás és tárolás
Szállítás
- Minden használat előtt, illetve hosszabb szállítás előtt és után ellenőrizze a termék sértetlenségét.
Tárolás
A terméket és az elemeket száraz, hűvös helyen tárolja. Vegye figyelembe a műszaki adatok alatt megadott hőmérsékleti határértékeket.
- Soha ne tárolja a terméket és az elemeket tűző napon, hőforráson vagy üveglap mögött.
A terméket és az elemeket úgy tárolja, hogy azokhoz gyermekek, valamint illetéktelen személyek ne férhessenek hozzá.
- Minden használat előtt, illetve hosszabb tárolás előtt és után ellenőrizze a termék sértetlenségét.
8 Hibakeresés
Az ebben a táblázatban fel nem sorolt, illetve olyan hibák esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez.
| Üzemzavar Lehetséges ok | Megoldás | |
| A termék nem kapcsolható be. | Az elem lemerült | ► Cserélje ki az elemeket. |
| Az elem helytelen polaritással van behelyezve | ► Megfelelően helyezze be az elemeket. | |
| Az elemtartó rekesz nincs zárva | ► Zárja vissza az elemtartó rekeszt. | |
| A termék vagy a be-/kikapcsoló gomb meghibásodott | ► Forduljon a Hilti Szervizhez. | |
| Egyes lézersugarak nem működnek. | Hibás a lézerforrás vagy a lézerve-zérlés | ► Forduljon a Hilti Szervizhez. |
| A termék bekapcsolható, de nem látható lézersugár. | Hibás a lézerforrás vagy a lézerve-zérlés | ► Forduljon a Hilti Szervizhez. |
| Túl magas vagy túl alacsony a hő mérséklet | ► Hagyja a terméket lehűlni vagy felmelegedni. | |
| Az automatikus szintezés nem működik. | A terméket túl ferde alapra állítot-ták | ► Állítsa a terméket egy sík és vízszintes aljzatra. |
| Az inga reteszelve van | ► Lazítsa ki az ingát. |
9 Gyártói garancia
A jótállás feltételeire vonatkozó kérdéseivel forduljon a helyi Hilti partneréhez.
10 További információk
A termék tartozékaira, rendszertartozékaira vonatkozó és egyéb kiegészítő információt itt talál.
Irányelv a veszélyes anyagok használatának korlátozására
根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser
Products: PM 2-LG (02) / PM 2-PG (01)
| 零件名称Part name | 有害物质 | |||||
| Hazardous substances | ||||||
| 铅 | 汞 | 镉 | 六价铬 | 多溴联苯 | 多溴 | |
| Lead (Pb) | Mercury (Hg) | Cadmium (Cd) | Hexavalent Chromium (Cr(VI)) | Polybrominated biphenyls (PBB) | Polybrominated biphenyls (PB) | |
| 电子元件(PCBs)Electronics (PCBs) | o | o | o | o | o | |
| 壳体组件Housing | o | o | o | o | o | |
| 电气联接线Electrical wirings | o | o | o | o | o | |
| 核心部件Core part | x | o | o | o | o | |
Ez a táblázat a kínai piacra vonatkozik.
限用物質含有情況標示聲明書
Ez a táblázat a tajvani piacra vonatkozik.
11 Ártalmatlanítás
A Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.
- Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!
