HASZNÁLATI ÚTMUTATÓ PR 4-22 HILTI

hu Eredeti használati utasítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

sl Originalna navodila za uporabo 289

hr Originalne upute za uporabu 305

sr originalno uputstvo za upotrebu 321

Eredeti használati utasítás

1 A használati utasításra vonatkozó adatok

1.1 A használati utasításhoz

• Figyelmeztetés! A termék használata előtt győződjön meg arról, hogy elolvasta és megértette a termékhez mellékelt használati utasítást, beleértve az utasításokat, a biztonsági és figyelmeztető jelzéseket, az ábrákat és a műszaki leírásokat. Ismerje meg az összes utasítást, biztonsági és figyelmeztető jelzést, ábrát, műszaki leírást, valamint az alkatrészeket és funkciókat. Ennek elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a használati utasítást, beleértve az összes utasítást, biztonsági és figyelmeztető megjegyzést későbbi használatra.
• A HILTI termékeket kizárólag szakember általi használatra szánták és a gépet csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket.
• A mellékelt használati utasítás a nyomtatás időpontjában a technika aktuális állásának felel meg. A Hilti termékoldalán mindig megtalálja a legfrissebb verziót. Ehhez kövesse a jelen használati utasításban található linket vagy QR-kódot, melye: szimbólum jelölt.
• A terméket csak ezzel a használati utasítással együtt adja tovább.

1.2 Jelmagyarázat

1.2.1 Figyelmeztetések

A figyelmeztetések a termék használata során előforduló veszélyekre hívják fel a figyelmet. A következő figyelmeztetéseket használjuk:

VESZÉLY !

- Súlyos testi sérüléshez vagy halálhoz vezető közvetlen veszély esetén.

FIGYELMEZTETÉS !

Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos személyi sérüléshez vagy halálhoz vezethet.

VIGYÁZAT

VIGYÁZAT !

▶ Ezzel a szóval hívjuk fel a figyelmet egy lehetséges veszélyhelyzetre, amely személyi sérüléshez vagy anyagi kárhoz vezethet.

1.2.2 Szimbólumok a használati utasításban

A jelen használati utasítás a következő szimbólumokat használja:

Tartsa be a használati utasítást

Alkalmazási útmutatók és más hasznos tudnivalók

Újrahasznosítható anyagokkal való bánásmód

Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe

Hilti lítium-ion akku

Hilti töltőkészülék

1.2.3 Az ábrákon használt szimbólumok

Az ábrákon a következő szimbólumokat használjuk:

Ezek a számok a jelen használati utasítás elején található ábrákra vonatkoznak.

Az ábrák számozása a fontos munkalépésekre vagy fontos részegységekre utal. A szövegben ezeket a munkalépéseket vagy részegységeket megfelelő számokkal emelik ki, pl. (3).

Az áttekintő ábrában használt pozíciószámok a termék áttekintésére szolgáló szakasz jelmagyarázatában lévő számokra utalnak.

Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia.

1.3 Termékhez kötődő szimbólumok

1.3.1 Általános szimbólumok

A termékhez kötödő szimbólumok.

A termék NFC technológiás, iOS és Android platformokkal kompatibilis adatátvitelhez használható.

Lítium-ion akku

Az akkut soha ne használja ütőszerszámként.

Ügyeljen arra, hogy ne ejtse le az akkut. Ne használjon olyan akkut, amelyet ütés ért vagy egyéb módon sérült.

A használt Hilti lítium-ion akku típussorozata. Vegye figyelembe a Rendeltetésszerű használat fejezetben közölt adatokat.

Amennyiben fel van tüntetve a terméken, akkor a tanúsítóhely az érvényben lévő szabályok szerint jóváhagyta a terméket az USA-beli és a kanadai piacokra.

1.4 A terméken

Lézerinformáció

LÉZERSUGÁRZÁS! NE NÉZZEN A SUGÁRBA!

A termék megfelel a 2. lézerosztálynak, az IEC60825-1/EN60825-1:2014 szabvány szerint, továbbá a CFR 21 § 1040 (Laser Notice 56) szabványnak.

Ez a termék egy fogyasztói lézertermék, mely megfelel az EN 50689:2021 követelményei-nek.

2 Biztonság

2.1 Mérőeszköz általános biztonsági tudnivalói

FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást. A mérőeszközök

veszélyforrássá válhatnak szakszerűtlen kezelés esetén. A biztonsági tudnivalók és utasítások betartásának elmulasztása a mérőeszköz sérüléséhez, illetve súlyos testi sérülésekhez vezethet.

Örizzen meg minden biztonsági utasítást és útmutatást a jövőbeni használathoz.

Munkahelyi biztonság

Tartsa tisztán a munkahelyét, és gondoskodjon a megfelelő megvilágításról. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek.
▶ Ne használja a terméket olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak.
- Ügyeljen rá, hogy a termék használata során ne tartózkodjanak gyerekek vagy más személyek a közelben.
Csak a meghatározott alkalmazási korlátokon belül használja a terméket.
Tartsa be az Ön országában érvényben lévő balesetvédelmi előírásokat.

Elektromos biztonsági előírások

Tartsa távol a terméket az esötöl és a nedvesség hatásaitól. A behatoló folyadék rövidzárlatot, áramütést, égési sérülést és robbanást okozhat.
A termék ugyan nedvesség behatolása ellen védett, de mindig törölje szárazra, mielőtt a szállítótáskába teszi.

Személyi biztonsági előírások

Mindig figyelmesen dolgozzon, ügyeljen arra, amit csinál, és meggondoltan kezelje a mérőeszközt. Ne használja a mérőeszközt, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alat áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.

- Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy mindig biztosan álljon és megtarts az egyensúlyát.

- Viseljen személyi védőfelszerelést. Az egyéni védőfelszerelés viselése csökkenti a sérülésveszélyt.

▶ Ne hatástalanítsa a biztonsági berendezéseket és ne távolítsa el a tájékoztató és figyelmeztető feliratokat.

- Kerülje el az elektromos kéziszerszám akaratlan üzembe helyezését. Mielőtt a mérőeszközt az akkumulátorra csatlakoztatja, felveszi, ill. szállítja, győződjön meg arról, hogy a gép ki van kapcsolva.

A terméket és tartozékait jelen előírásoknak megfelelően használja, illetve úgy, ahogyan azt jelen különleges készüléktípushoz előírták. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. A termékek eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

▶ Ne ringassa magát hiú biztonságtudatba és ne hagyja figyelmen kívül a készülékek biztonsági szabályait akkor sem, ha a mérőeszközt már többször használta és ezért ismeri azt. A figyelmetlen kezelés a másodperc tört része alatt súlyos sérülésekhez vezethet.

▶ A mérőeszközt tilos orvosi müszerek közelében alkalmazni.

A mérőeszköz használata és kezelése

A terméket és tartozékok csak kifogástalan műszaki állapotban használja.

HILTI

A használaton kívüli mérőeszközöket olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják a terméket, akik nem ismerik azt, vagy nem olvasták el ezt az útmutatót. A mérőeszközök veszélyesek, ha azokat gyakorlatlan személyek használják.
- Mindig gondosan tartsa karban a mérőeszközt. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hátrányosan befolyásolhatják a mérőeszköz működését. Használat előtt javíttassa meg a készülék megrongálódott alkatrészeit. Sok olyan baleset történik, amelyet a mérőeszköz nem kielégítő karbantartására lehet visszavezetni.
A termék semmi esetre sem módosítható vagy manipulálható! Azok a módosítások, melyeket a Hilti nem engedélyez kifejezetten, korlátozhatják a felhasználónak a termék üzemeltetésére vonatkozó jogát.
- Fontos mérések előtt, valamint ha a mérőeszközt leejtették vagy más mechanikai behatásnak tették ki, akkor ellenőrizni kell annak pontosságát.
A mérési elvből kifolyólag bizonyos környezeti feltételek ronthatják a mérési eredményeket. Ezek közé tartozik pl. az erős mágneses vagy elektromágneses mezőt kibocsájtó eszközök közelsége, a rezgés és a hőmérséklet-változás.
▶ A gyorsan változó mérési feltételek meghamisíthatják a mérési eredményeket.
- Amikor alacsony hőmérsékletű helyröl egy melegebb hőmérsékletű helyre viszi a terméket – vagy fordítva –, akkor bekapcsolás előtt hagyja a terméket a környezet hőmérsékletéhez igazodni. A nagy hőmérséklet-különbségek hibás működéshez és hibás mérési eredményekhez vezethetnek.
Amikor adaptereket és tartozékokat használ, mindig győződjön meg arról, hogy a tartozékot megfelelően rögzítette.
- Habár a mérőeszközt építkezéseken, nehéz munkakörülmények közötti használatra tervezték, a többi optikai és elektronikai termékhez (távcső, szemüveg, fényképezőgép) hasonlóan ezt is odafigyeléssel kell kezelni.
- Tartsa be a megadott üzemi és tárolási hömérsékletet.

2.2 Kiegészítő biztonsági tudnivalók lézeres mérőeszközhöz

A termék szakszerűtlen nyitása esetén a 2. lézerosztályt meghaladó lézersugárzás léphet ki. A terméket csak Hilti Szervizben javíttassa.
- Biztosítsa a mérési területet. Ügyeljen arra, hogy a termék felállításakor a lézersugár ne irányuljon más személyek vagy saját maga felé. A lézersugaraknak jóval a szemmagasság alatt vagy fölött kell haladniuk.
▶ A pontatlan mérések elkerülése végett mindig tartsa tisztán a lézer kilépőnyilását.
▶ Mérések/alkalmazás előtt, illetve az alkalmazás során többször is ellenőrizze a termék pontosságát.
Fényvisszaverő tárgyak, ill. felületek közelében, üvegtáblán vagy más tárgyon keresztül végzett mérések meghamisíthatják a mérés eredményét.
▶ Egy megfelelő tartóra, állványra szerelje fel a terméket, vagy helyezze azt sík felületre.
▶ A mérőléceket tilos magasfeszültségű vezetékek közelében használni.
Győződjön meg arról, hogy a készülék közelében nem használnak más lézeres mérőszerszámot, amely befolyásolná a készülékkel végzett mérést.
- Ügyeljen arra, hogy a lézersugár ne hagyja el a megjelölt és ellenőrzött területet.

2.3 Kiegészítő biztonsági tudnivalók

▶ A terméket és tartozékok csak kifogástalan műszaki állapotban használja.
- Soha ne végezzen módosításokat vagy változtatásokat a terméken vagy a tartozékokon.
Sérülésveszély a leeső szerszámok és/vagy tartozékok miatt. A munkavégzés megkezdése előtt ellenőrizze, hogy az akkumulátor és a tartozék biztonságosan rögzítve vannak-e.

2.4 Elektromágneses összeférhetőség

Bár a készülék megfelel a vonatkozó irányelvek szigorú követelményeinek, a Hilti nem zárhatja ki a következőket:

• A készülék zavarhat más készülékeket (pl. repülőgépek navigációs berendezéseit).
• A készülék erős sugárzás miatt tönkremegy, és ez hibás működéshez vezethet.

Ilyen esetekben vagy egyéb bizonytalanság esetén végezzen ellenőrző méréseket.

2.5 Akkumulátoros készülékek gondos használata és kezelése

A Li-ion akkuk biztonságos kezelésére és használatára vegye figyelembe a következő biztonsági tudnivalókat. Ezek figyelmen kívül hagyása börirritációt, súlyos korrozív sérülést, kémiai egési sérülést, tüzet és/vagy robbanást okozhat.

- Az akkut csak kifogástalan műszaki állapotban használja.

A sérülések elkerülése és ez egészségre erősen ártalmas folyadékok kifolyásának megakadályozására odafigyeléssel használja az akkut!

- Az akkuk semmi esetre sem módosíthatók vagy manipulálhatók!

- Az akkut tilos szétszedni, összepréselni, 80 °C (176 °F) fölé hevíteni vagy elégetni.

▶ Ne használjon vagy töltsön olyan akkut, amelyet ütés ért, vagy egyéb más módon sérült. Rendszeresen ellenőrizze az akkukat sérülés szempontjából.

- Soha ne használjon újrafelhasznált vagy javított akkukat.

- Az akkut vagy akkumulátoros elektromos kéziszerszámot soha ne használja ütőszerszámként.

- Az akkukat soha ne tegye ki közvetlen napsugárzásnak, magas hömérsékletnek, szikraképződésnek vagy nyílt lángnak. Ezek robbanást okozhatnak.

▶ Ne érintse ujjal, szerszámmal, ékszerrel vagy egyéb elektromosan vezető tárgyakkal az akkumulátor pólusait. Ez az akku sérülését okozhatja, valamint anyagi károkhoz és sérülésekhez vezethet.

Tartsa távol az akkumulátort esötöl, nedvességtöl és folyadékoktól. A behatoló folyadék rövidzárlatot, áramütést, égési sérülést, tüzet és robbanást okozhat.

Csak az ehhez az akkumulátortípushoz tervezett töltőkészülékeket és elektromos kéziszerszámokat használja. Ehhez vegye figyelembe a megfelelő használati utasítás adatait.

▶ Ne használjon és ne tárolja az akkut robbanásveszélyes környezetben.

Ha érintésre túl forró az akku, akkor lehet, hogy meghibásodott. Állítsa az akkut egy látható, nem gyúlékony helyre, éghető anyagoktól elegendő távolságra. Hagyja lehülni az akkut. Amennyiben egy óra elteltével még mindig túl forró az akku érintésre, akkor meghibásodott. Forduljon a Hilti Szervizhez vagy olvassa el a „Tudnivalók a Hilti Li-ion akkuk biztonságával és alkalmazásával kapcsolatban” c. dokumentumot.

Vegye figyelembe a lítium-ion akkuk szállítására, tárolására és alkalmazására vonatkozó speciális irányelveket. 284

Olvassa el a Hilti Li-ion akkuk biztonságával és alkalmazásával kapcsolatos tudnivalókat, amelyeket a jelen használati utasítás végén található QR-kód beolvasásával érhet el.

3 Leírás

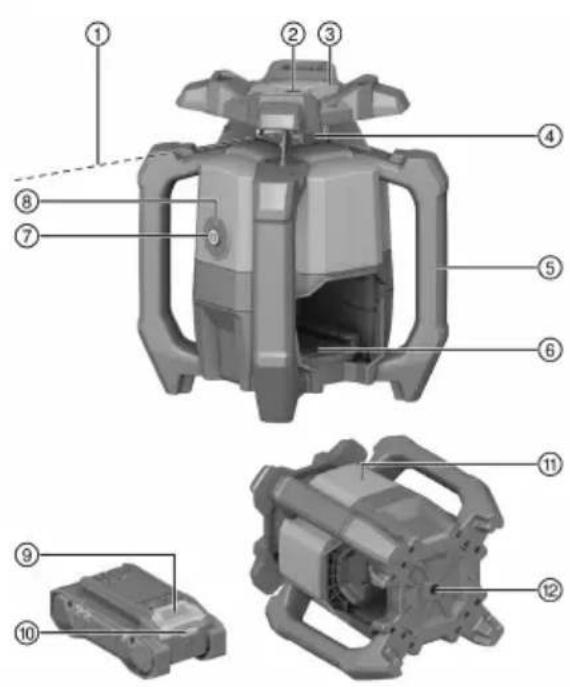

3.1 Áttekintés

① Lézersugár (forgássík)
② Referenciasugár
③ Célzószerkezet (első-hátsó irányzék) X tengely
④ Lézerablak
⑤ Markolat
⑥ Akkumulátoros csatlakozó
⑦ Be-/kikapcsoló gomb
⑧ Üzemállapot-jelző (LED)
⑨ Akkukioldó gomb
⑩ Akku állapotjelzője
⑪ Típustábla pozíciója
⑫ Alaplemez 5/8"-os menettel

3.2 Rendeltetésszerű használat

Az ismertetett termék egy forgólézer, amely vörös színű, látható, forgó lézersugárral és egy ehhez képest 90°-kal eltolt referenciasugárral rendelkezik. A forgólézer vízszintes beigazításhoz is használható. A termék vízszintes magasságvonalak meghatározására, átvitelére és ellenőrzésére, például méter- és magassági pontok átvitelére szolgál.

• Ehhez a termékhez csak az ebben a táblázatban megadott B 22 sorozatú Hilti Nuron Li-ion akkukat használja.
• Ezekhez az akkumulátorokhoz csak a jelen táblázatban megadott típusú Hilti töltőkészülékeket használja.

3.3 Szállítási terjedelem

forgólézer, PRA 4 lézervevő, PRA 83 lézervevőtartó, 2x AA elem (nem minden piacon kapható), használati utasítás, gyártói tanúsítvány, koffer

A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyen vagy a következő oldalon talál: www.hilti.group

3.4 A be/ki gomb funkciói

A forgólézer a be/ki gomb rövid lenyomásával kapcsolható be és ki.

Ezenkívül a következő funkciók aktiválhatók a be/ki gombbal:

- Ha kikapcsolt állapotban ≥10 másodpercre lenyomva tartja a gombot, a forgólézert kikapcsolt ütésfigyelmeztetés mellett kapcsol bet. 278

3.5 lézervevő

A Hilti lézervevők digitálisan kijelzik az érzékelőmezőre beeső lézersugár (lézersík) és a lézervevő jelölőhornya közötti távolságot. A lézersugár nagyobb távolságokban is vehető.

3.6 Kikapcsolási automatika

Automatikus kikapcsolásra kerül sor, ha a szintezés nem érhető el, mert a forgólézer:

• Túlságosan megdől a vízszinteshez képest.
• Belső mechanikai probléma lépett fel.
• Rázkódás vagy ütődés miatt tért el a függőlegestől.

Kikapcsolás után a forgás leáll, és az üzemállapot-jelző gyors ütemben, narancssárgán villog. Kapcsolja ki a forgólézert, majd kapcsolja vissza. Ha továbbra is fennáll a probléma, forduljon a Hilti Szervizhez.

3.7 Ütésfigyelmeztetés funkció

Ha a forgólézert üzem közben kibillentik a szintből, akkor a termék a beépített ütésfigyelmeztetés funkcióval figyelmeztető üzemmódba kapcsol át. A beépített ütésfigyelmeztetés funkció csak a szintezés elérése utáni második perctől aktív:

Ha a forgólézer figyelmeztető üzemmódban van:

• Az üzemállapot-jelző lassan narancssárgán villog.
• A forgófej megáll, és a lézersugár kialszik.

3.8 Üzemállapot-jelző

A forgólézer üzemállapot-jelzővel rendelkezik, amely különböző üzemállapotok megjelenítésére szolgál.

Állapot Jelentés
Az üzemállapot-jelző folyamatos zöld fénnyel világít.	A forgólézer be van kapcsolva, szintezett és rendel-tetésszerűen működik.
Az üzemállapot-jelző lassú ütemben, zöld fénnyel villog.	A forgólézer szintezi magát.
Az üzemállapot-jelző folyamatos narancssárga fénnyel világít.	Az ütésfigyelmeztetés funkciót kikapcsolták. A for-gólézer be van kapcsolva, szintezett és rendelte-tésszerűen működik.
Az üzemállapot-jelző lassan narancssárgán villog.	Az ütésfigyelmeztetés funkciót kikapcsolták. A forgólézer szintezi magát.
Az üzemállapot-jelző gyorsan narancssárgán villog.	A forgólézer hibás. Ellenőrizze a forgólézer felállítását (pl. rázkódásmentes, vízszintes felület stb.)
Az üzemállapot-jelző pirosan villog (3x hosszan, röviden, 3x hosszan, szünet).	3A forgólézer sérült. Forduljon aHiltiSzervizhez.

3.9 Li-ion akku megjelenítése

A Hilti Nuron Li-ion akkuk megjelenítik a töltöttségi állapotot, a hibaüzeneteket és az akku állapotát.

3.9.1 A töltési állapot és hibaüzenetek megjelenítése

FIGYELMEZTETÉS

Sérülésveszély leeső akku miatt!

▶ Behelyezett akku esetén a kioldógomb megnyomása után győződjön meg arról, hogy az akkumulátort előírásszerűen helyezte vissza a termékbe, és az bepattant a helyére.

A következő kijelzések egyikének megjelenítéséhez nyomja meg röviden az akku kioldógombját.

A töltöttségi állapot és a lehetséges üzemzavarok folyamatosan megjelennek, amíg a csatlakoztatott termék be van kapcsolva.

Állapot Jelentés
Négy (4) LED folyamatos zöld fénnyel világít Töltöttségi állapot: 100% és 71% között
Három (3) LED folyamatos zöld fénnyel világít Töltöttségi állapot: 70% és 51% között
Két (2) LED folyamatos zöld fénnyel világít Töltöttségi állapot: 50% és 26% között
Egy (1) LED folyamatos zöld fénnyel világít Töltöttségi állapot: 25% és 10% között
Egy (1) LED lassú zöld fénnyel villog	Töltöttségi állapot: < 10%
Egy (1) LED gyors zöld fénnyel villog	A Li-ion akku teljesen lemerült. Töltse fel az akkut. Ha a LED az akkumulátor feltöltését követően is még mindig gyorsan villog, akkor forduljon a Hilti Szervizhez.
Egy (1) LED gyors sárga fénnyel villog	A Li-ion akku vagy az azzal összekapcsolt termék túlterhelt, túl hideg, túl forró vagy egyéb működési zavar áll fenn.Hozza a terméket és az akkut az ajánlott munka-hőmérsékletre és ügyeljen arra, hogy ne terhelje túl használat közben.Ha az üzenet továbbra is fennáll, forduljon a Hilti Szervizhez.
Egy (1) LED sárga fénnyel világít	A Li-ion akku és az azzal összekötött termék nem kompatibilisek. Kérjük, forduljon a Hilti Szervizhez.
Egy (1) LED gyors piros fénnyel villog	A Li-ion akku zárolva van, és nem használható to-vább. Kérjük, forduljon a Hilti Szervizhez.

3.9.2 Az akku állapotkijelzései

Az akkumulátor állapotának lekérdezéséhez tartsa három másodpercnél hosszabb ideig lenyomva a kioldógombot. A rendszer nem ismeri fel az akkumulátor hibás működését olyan helytelen használat miatt, mint például a leejtés, átszúrás, külső hő okozta sérülés stb.

Állapot Jelentés
Minden LED bekapcsolt állapotot jelző fénnyel vi-lágít, majd az egyik (1) LED folyamatosan zöldenvilágít.	-Az akku továbbra is használható.lágít, majd az egyik (1) LED folyamatosan zöldenvilágít.
Minden LED bekapcsolt állapotot jelző fénnyel vil-gít, majd az egyik (1) LED sárga fénnyel villog.	-Az akku állapotának lekérdezése nem zárható legízt, majd az egyik (1) LED sárga fénnyel villog. Ismételje meg a műveletet vagy forduljon a HiltiSzervizhez.
Minden LED bekapcsolt állapotot jelző fénnyel világít, majd az egyik (1) LED folyamatosan pirosartó, akkor a fennmaradó akkukapacitás 50% alatt van.Ha egy csatlakoztatott termék nem használható tovább, akkor az akkut annak élettartama végén ki kell cserélni. Kérjük, forduljon a Hilti Szervizhez.

4 Müszaki adatok

4.1 Termékinformációk

Termékgeneráció		01
Névleges feszültség		21,6 V
Névleges áram		160 mA
Vételi tartomány PRA 400-zal (Átmérő)		800 m(2 624 ft - 8 in)
Pontosság 10 méteren (a MIL-STD-810G szerinti szabványos nyezeti feltételek mellett)		kör5 mm(±0,02 in)
Forgási sebesség		600 ford./perc
Lézerosztály		Látható, 2. lézerosztály;EN/IEC 60825-1:2014
Hullámhossz (λ)		630 nm ... 650 nm
Kimeneti teljesítmény (P Forgólézersu-gár		< 3,5 mW , ≥ 300 ford./perc
Kimeneti teljesítmény (P Referencialé-zersugár		< 1 mW
Impulzusszélesség (tp)		490 ns
Impulzusfrekvencia (f)		1 MHz
Önszintezési tartomány		±5°
Maximális működési magasság a referenciamagasság felett		2 000 m(6 561 ft - 8 in)
Maximális relatív páratartalom		80 %
Környezeti hőmérséklet működés közben		-20 °C ... 50 °C(-4 °F ... 122 °F)
Tárolási hőmérséklet		-25 °C ... 63 °C(-13 °F ... 145 °F)
Tömeg		2,60 kg(EPTA-Procedure 01 szerint,akku nélkül)
Állványmenet		5/8 in
Leesési teszt magassága (a MIL-STD-810G szerinti szabványos környezeti feltételek mellett)		4,5 m(4 ft - 11,1 in)
Az IEC 60529 szerinti védettség		IP66(akku nélkül)
Szennyezettségi fok az IEC 61010-1 szerint		2
Referenciasugár		Folyamatos sugár, a forgósíkra merőleges

4.2 Akku

Akku üzemi feszültsége	21,6 V
Akku tömege	Lásd a „Rendeltetésszerű használat” fejezetet
Környezeti hömérséklet működés közben	-17 °C ... 60 °C(1 °F ... 140 °F)
Tárolási hömérséklet	-20 °C ... 40 °C(-4 °F ... 104 °F)
Akkuhömérséklet a töltés kezdetekor	-10 °C ... 45 °C(14 °F ... 113 °F)

5 A munkahely előkészítése

FIGYELMEZTETÉS

Sérülésveszély szándékolatlan elindulás miatt!

• Az akku behelyezése előtt győződjön meg arról, hogy a vonatkozó termék ki van kapcsolva.
  ▶ A gép beállítása vagy az alkatrészek cseréje előtt vegye ki az akkut.

FIGYELMEZTETÉS

Sérülésveszély rövidzárlat vagy leeső akku miatt!

Az akku behelyezése előtt győződjön meg arról, hogy az akkuhoz és a termék érintkezőihez nem ér hozzá idegen tárgy.
▶ Győződjön meg arról, hogy az akku mindig megfelelően rögzül.

Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmeztetéseket.

5.1 Az akku töltése

1. A töltés előtt olvassa el a töltőkészülék használati utasítását.
2. Ügyeljen arra, hogy az akku és a töltőkészülék érintkezői tiszták és szárazak.
3. Az akkut a megengedett töltöberendezésben töltse fel. 278

5.2 Az akku behelyezése

FIGYELMEZTETÉS

Sérülésveszély rövidzárlat vagy leeső akku miatt!

Az akku behelyezése előtt győződjön meg arról, hogy az akkuhoz és a termék érintkezőihez nem ér hozzá idegen tárgy.
▶ Győződjön meg arról, hogy az akku mindig megfelelően rögzül.

1. Az első üzembe helyezés előtt töltse fel teljesen az akkut.
2. Tolja be az akkut a termékbe, amíg az hallhatóan be nem kattan.
3. Ellenőrizze az akku biztos illeszkedését.

5.3 Az akku eltávolítása

1. Nyomja meg az akku kioldógombját.
2. Húzza ki az akkut a termékböl.

5.4 Leesés elleni biztosítás

FIGYELMEZTETÉS

Sérülésveszély a leeső szerszám és/vagy tartozék miatt!

Csak az Ön termékéhez ajánlott Hilti szerszámtartó hevedert használja.
- Minden használat előtt ellenőrizze a szerszámtartó heveder rögzítési pontjának sértetlenségét.

Vegye figyelembe a vonatkozó országos irányelveket a magasban végzett munkákhoz.

Leesés elleni biztosításként kizárólag Hilti szerszámtartó hevedert #2261971 használjon a termékhez.

A hurokkal rögzítse a szerszámtartó hevedert a terméken úgy, ahogyan azt az ábra mutatja. Ellenőrizze az elem stabil rögzítését.
Rögzítse a karabinerhorgot teherbíró szerkezethez. Ellenőrizze a karabinerhorog stabil rögzítését.

Vegye figyelembe a Hilti szerszámtartó heveder használati utasítását.

6 Üzemeltetés

Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmeztetéseket.

6.1 A forgólézer és az akku helyes kezeléje 3

A Hilti Nuron Li-ion akkuk nem rendelkeznek védettséggel. Tartsa távol az akkumulátort az esőtől és a nedvességtől.

1. Munkavégzés vízszintes üzemmódban / dölés üzemmódban.
2. Lehelyezés vagy szállítás döntött helyzetben.

- Szállítás során vagy használaton kívül mindig úgy helyezze el a forgólézert, hogy az akku rekesze vagy az akku ne felfelé nézzen, és ne tudjon bejutni nedvesség.

6.2 Forgólézer bekapcsolása/kikapcsolása és vízszintes munkavégzés

Fontos mérések elött ellenőrizze a forgólézer pontosságát, különösen, ha az leesett a talajra, szokatlan hatásoknak volt kitéve, vagy hosszabb ideig tárolták.

1. Állítsa a forgólézert egy vízszintes, stabil, rezgés- és ütésbiztos felületre, vagy szerelje egy megfelelő tartóra.

- Tartóként egy fali tartó vagy egy állvány is használható. A felület dőlésszöge, amelyre a készüléket helyezi, max. ±5° lehet.

1. Nyomja meg angombot.

▶ A forgólézer szintezi magát. Az üzemállapot-jelző lassú ütemben, zöld fénnyel villog.
Ha a szintezés megtörtént, akkor bekapcsol a lézersugár, majd forogni kezd. Az üzemállapot-jelző először 5-ször gyorsan felvillan zöld fénnyel, végül folyamatos zöld fénnyel világít.

1. Ismét nyomja le a gombot a forgólézer kikapcsolásához.

6.3 Az ütésfigyelmeztetés funkció kikapcsolása

1. Nyomja le és tartsa lenyomva a be/ki gombot ≥10 másodpercig kikapcsolt készülék mellett.

▶ A forgólézert kikapcsolt ütésfigyelmeztetéssel kapcsol be.
- Az üzemállapot-jelző villog, illetve narancssárgán világít. 278

1. Az ütésfigyelmeztetés újbóli aktiválásához kapcsolja ki a forgólézert, majd a be/ki gomb rövid lenyomásával kapcsolja be.

7 lézervevő PRA 4

A PRA 4 lézervevő részletes használati utasítását → itt találja.

7.1 Lézersugár vétele a lézervevővel

1. Nyomja meg a lézervevő gombját a lézervevő bekapcsolásához.

2. Tartsa a lézervevőt az érzékelőablakkal együtt közvetlenül a lézersugár síkjába.

▶ A lézersugár fogadásának kijelzése optikailag és hangjelzéssel történik.
▶ A lézervevő kijelzi a lézersík és a jelölőhorony közötti távolságot.
Az alkalmazástól függően mozgassa felfelé vagy lefelé a lézervevőt vagy a forgólézert, amíg a forgásisík egybe nem esik a jelölőhoronnyal és a lézervevő a “0” értéket mutatja.

1. Az igazítás során tartsa stabilan a lézervevőt, vagy rögzítse azt. Biztosítson szabad láthatóságot a lézervevő és a forgólézer között.

8 Ápolás és karbantartás

FIGYELMEZTETÉS

Sérülésveszély behelyezett akku esetén!

- Minden ápolási és karbantartási munka előtt vegye ki az akkut!

A termék ápolása

• Óvatosan távolítsa el a rátapadt szennyeződést.
• Csak nedves törlőkendővel tisztítsa a burkolatot. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket.
• A termék érintkezőinek tisztításához használjon tiszta, száraz törlőkendőt.

Lézersugár kilépőablakának tisztítása

Fújja le a port a lézersugár kilépőablakáról.
▶ Ne érintse meg az ujjaival a lézersugár kilépőablakát.

A túlságosan érdes tisztítószer megkarcolhatja az üveget és ezáltal csökkentheti a készülék pontosságát.

A Li-ion akkuk ápolása

• Soha ne használja az akkut eltömödött szellőzőnyílásokkal. Óvatosan tisztítsa meg a szellőzőnyílásokat száraz, puha kefével.
• Ne tegye ki az akkut szükségtelenül por és szennyeződés hatásának. Soha ne tegye ki az akkut nagy mennyiségű nedvességnek (pl. ne merítse vízbe és ne hagyja az esön). Ha egy akku átnedvesedett, akkor azt sérült akkuként kezelje. Különítse el egy nem gyúlékony tartóba, és forduljon a Hilti Szervizhez.
• Az akkut tartsa távol idegen olajtól és zsírtól. Ne hagyja, hogy az akkun felesleges por és szennyeződés gyűljön össze. Tisztítsa meg az akkut száraz, puha kefével vagy száraz, tiszta törlőkendővel. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket. Ne érjen hozzá az akkuk érintkezőihez, és ne távolítsa el az érintkezőkről a gyárilag felvitt zsírt.
• Csak nedves törlőkendővel tisztítsa a burkolatot. Ne használjon szilikontartalmú ápolószert, mivel az károsíthatja a műanyag alkatrészeket.

Karbantartás

FIGYELMEZTETÉS

Áramütés veszélye! Az elektromos alkatrészek nem szakszerű javítása súlyos sérülésekhez és égési sérülésekhez vezethet.

▶ A gép elektromos részeit csak szakképzett villamossági szakember javíthatja.
- Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából.
- Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. Haladéktalanul javíttassa meg a terméket egy Hilti Szervizben.
- Ápolási és karbantartási munkák után állítson vissza minden védőfelszerelést, és ellenőrizze azok kifogástalan működését.

A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket, fogyóanyagokat és tartozékokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group

8.1 A mérési pontosság ellenőrzése

A műszaki specifikációk betarthatósága érdekében a készüléket rendszeresen (de legalább minden jelentősebb/lényeges mérés előtt) ellenőrizni kell.

HILTI

A készülék nagy magasságból történő leesése után a működőképességet ellenőrizni kell. Az alábbi feltételek esetén abból lehet kiindulni, hogy a készülék hibátlanul működik:

• A leesésnél nem lépték túl a műszaki adatok alatt megadott esési magasságot.
• A készülék leesés előtt is kifogástalanul működött.
• A leesésnél a készülék mechanikailag nem sérült (pl. nem tört el a pentaprizma).
• Munka közben a készülék forgó lézersugarat hoz létre.

8.2 A vízszintes fö- és kereszttengely ellenőrzés

1. Állítsa fel az állványt kb. 20 méterre (66 láb) egy falfelülettől, és vízmérték segítségével igazítsa be vízszintesen az állványfejet.
2. Szerelje fel a forgólézert az állványra, és igazítsa a forgólézert a falra az irányzó rovátka segítségével.
3. a. kép: Fogjon be egy pontot ((1)) a lézervevővel, és jelölje meg a pontot a falon.
4. Forgassa el a forgólézert a középtengely körül jobbra 90°-kal. Ügyeljen arra, hogy közben változatlan maradjon a forgólézer magassága.
5. b. kép: Fogjon be egy második pontot ((2)) a lézervevővel, és jelölje meg a falon.
6. c. és d. kép: Ismételje meg az előző két lépést kétszer. Fogja be a lézervevővel a (3). és (4). pontokat, és jelölje azokat a falon.

Ha alaposan és gondosan végezte a méréseket, akkor 20 m (66 láb) mérési távolság esetén a megjelölt (1). és (3). pontok (főtengely), ill. (2). és (4). pontok (kereszttengely) függőleges távolságának mindkét esetben < 2 mm (< 0,08") kell lennie. Ennél nagyobb eltérés esetén küldje el a forgólézert kalibrálásra a Hilti Szervizbe.

8.3 Hilti méréstechnikai szerviz

A Hilti méréstechnikai szerviz elvégzi a készülék ellenőrzését, eltérés esetén visszaállítja az értékeket, majd ismét bevizsgálja, hogy a mérőszerszám megfelel-e a specifikációnak. Azt, hogy a készülék a vizsgálat időpontjában megfelel-e a specifikációnak, a szerviz írásban igazolja a szerviztanúsítvánnyal. A következőket javasoljuk:

• A használatnak megfelelően kiválasztható egy megfelelő ellenőrzési időköz.
• A készülék rendkívüli igénybevétele után, fontosabb munkák előtt, de legalább évente egyszer ellenőriztesse a készüléket a Hilti méréstechnikai szervizzel.

A Hilti méréstechnikai szerviz általi bevizsgálás nem mentesíti a felhasználót a mérőszerszám használat előtti és utáni ellenőrzése alól.

9 Szállítás és tárolás

Az akkumulátoros kéziszerszámok és az akkumulátorok szállítása

VIGYÁZAT

Nem szándékos indítás szállításkor!

▶ A terméket mindig behelyezett akku nélkül szállítsa.
▶ Vegye ki az akkukat.
- Az akkukat soha ne szállítsa ömlesztve. A szállítás során az akkukat a túl nagy ütődéstől és rezgéstől védeni kell, minden vezetőképes anyagtól és a többi akkumulátortól el kell választani, hogy más akkumulátorpólussal ne kerülhessenek érintkezésbe, és ne okozhassanak rövidzárlatot. Vegye figyelembe az akkukra vonatkozó helyi szállítási előírásokat.
- Az akkukat tilos postával küldeni. Forduljon szállítmányozóhoz, ha sértetlen akkukat szeretne küldeni.
- Minden használat előtt, illetve hosszabb szállítás előtt és után ellenőrizze az akkumulátor és a termék sértetlenségét.

Az akkumulátoros kéziszerszámok és az akkumulátorok tárolása

FIGYELMEZTETÉS

Véletlen károsodás hibás vagy kifolyó akkuk miatt. !

▶ A terméket mindig behelyezett akku nélkül tárolja.

A terméket és az akkukat száraz, hűvös helyen tárolja. Vegye figyelembe a műszaki adatok 280 alatt megadott hőmérsékleti határértékeket.

• Az akkukat ne a töltőkészüléken tárolja. A töltési folyamatot követően az akkumulátort mindig vegye le a töltőkészülékről.
• Soha ne tárolja az akkut tűző napon, hőforráson vagy üveglap mögött.
  ▶ A terméket és az akkut úgy tárolja, hogy azokhoz gyermekek, valamint illetéktelen személyek ne férhessenek hozzá.
• Minden használat előtt, illetve hosszabb idejű tárolás előtt és után ellenőrizze az akkumulátor és a termék sértetlenségét.

10 Hibakeresés

Zavar esetén vegye figyelembe az akku állapotjelzőjét. Lásd: Li-ion akku megjelenítése 279.

A táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud elhárítani, kérjük, forduljon a Hilti Szervizhez.

Üzemzavar Lehetséges ok	Megoldás
Az akku LED-jei nem jelezne ki semmit	Az akku meghibásodott.	▸ Forduljon aHiltiSzervizhez.
Az akku nem rögzül hallható kattanással.	Az akku retesze elszennyeződött.	▸ Tisztítsa meg a reteszét, majd helyezze vissza az akkut.
Erős höfejlődés a termékben vagy az akkuban.	Elektromos hiba ▶ Kapcsolja ki	azonnal a terméket, vegye ki az akkut, figyelje meg hagyja lehűlni, majd lépjen kapcsolatba aHiltiSzervizzel.

11 Ártalmatlanítás

FIGYELMEZTETÉS

Sérülésveszély a szakszerűtlen ártalmatlanítás miatt! Egészségkárosodás veszélye a kilépő gázok és folyadékok miatt.

▶ Sérült akkut ne küldjön csomagküldő szolgálattal!
▶ A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében.
- Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe.
- Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz.

A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.

- Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!

12 Gyártói garancia

▶ A jótállás feltételeire vonatkozó kérdéseivel forduljon a helyi Hilti partneréhez.

13 További információk

A termék tartozékaira, rendszertartozékaira vonatkozó és egyéb kiegészítő információt → itt talál.

RoHS (Veszélyes anyagok alkalmazásának korlátozásáról szóló irányelv)

Ez a táblázat a kínai piacra vonatkozik.

限用物質含有情況標示聲明書

Ez a táblázat a tajvani piacra vonatkozik.

14 Hilti Li-ion akkuk

Biztonsági és használati utasítások

Ebben a dokumentumban az akku alatt újratölthető Hilti Li-ion akkukat értünk, amelyekben több Li-ion cella van összezárva. Hilti elektromos kéziszerszámokhoz készültek, és csak ezekkel használhatók. Csak eredeti Hilti akkut használjon!

Leírás

Hilti akkuk cellakezelő és cellavédő rendszerekkel vannak felszerelve.

Az akkuk lítium-ion töltéstároló anyagot tartalmazó cellákból épülnek fel, amelyek nagyon specifikus energiasűrűséget tesznek lehetővé. Li-ion celláknál csak nagyon kis mértékben érvényesül a memóriaeffektus, azonban igen érzékenyek az erőszakos behatásokra, mélykisülésre vagy a magas hömérsékletre.

A Hilti akkukhoz engedélyezett termékek a Hilti Store-ban vagy a következő weboldalon találhatók: www.hilti.group

Biztonság

A Li-ion akkuk biztonságos kezelésére és használatára vegye figyelembe a következő biztonsági tudnivalókat. Ezek figyelmen kívül hagyása börirritációt, súlyos korrozív sérülést, kémiai égési sérülést, tüzet és/vagy robbanást okozhat.
A sérülések elkerülése és ez egészségre erősen ártalmas folyadékok kifolyásának megakadályozására odafigyeléssel használja az akkut!

HILTI

• Az akkuk semmi esetre sem módosíthatók vagy manipulálhatók!
• Az akkut tilos szétszedni, összepréselni, 80 °C fölé hevíteni vagy elégetni.
  ▶ Ne használjon vagy töltsön olyan akkut, amelyet ütés ért, vagy egyéb más módon sérült. Rendszeresen ellenőrizze az akkukat sérülés szempontjából.

▶ Soha ne használjon újrafelhasznált vagy javított akkukat.

- Az akkut vagy akkumulátoros elektromos kéziszerszámot soha ne használja ütőszerszámként.

Az akkukat soha ne tegye ki közvetlen napsugárzásnak, magas hömérsékletnek, szikraképződésnek vagy nyílt lángnak. Ezek robbanást okozhatnak.

▶ Ne érintse ujjal, szerszámmal, ékszerrel vagy egyéb elektromosan vezető tárgyakkal az akkumulátor pólusait. Ez az akku sérülését okozhatja, valamint anyagi károkhoz és sérülésekhez vezethet.

Tartsa távol az akkumulátort esőtől, nedvességtől és folyadékoktól. A behatoló folyadék rövidzárlatot, áramütést, égési sérülést, tüzet és robbanást okozhat.

Csak az ehhez az akkumulátortípushoz tervezett töltőkészülékeket és elektromos kéziszerszámokat használja. Ehhez vegye figyelembe a megfelelő használati utasítás adatait.

▶ Ne használjon és ne tárolja az akkut robbanásveszélyes környezetben.

Ha érintésre túl forró az akku, akkor lehet, hogy meghibásodott. Állítsa az akkut egy látható, nem gyúlékony helyre, éghető anyagoktól elegendő távolságra. Hagyja lehúlni az akkut. Amennyiben egy óra elteltével még mindig túl forró az akku érintésre, akkor meghibásodott. Járjon el az Intézkedések akkumulátortüz esetén c. fejezet utasításai szerint.

Tennivalók sérült akkuk esetén

▶ Mindig a Hilti Szervizzel lépjen kapcsolatba, ha az akkumulátor sérült.
▶ Ne használjon akkut, ha folyadék szivárog belőle.
Kilépő folyadék esetén kerülje a közvetlen érintkezést a börrel és a szemmel. Mindig viseljen védőkesztyűt és védőszemüveget az akkufolyadék kezelése során.
A kifolyt akkumulátorfolyadék eltávolításához használjon ehhez engedélyezett tisztítószert. Vegye figyelembe az akkumulátorfolyadékra vonatkozó helyi ártalmatlanítási előírásokat.

A sérült akkut helyezze nem éghető tartályba, fedje el száraz homokkal, mészkőporral (CaCO3) vagy szilikáttal (vermikulit). Ezután a fedelet zárja le légmentesen, és a tartályt tartsa távol éghető gázoktól, folyadékoktól és tárgyaktól.

A tartályt Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. Vegye figyelembe a sérült akkukra vonatkozó helyi szállítási előírásokat!

Teendők működésképtelen akku esetén

- Figyelje az akkuk normálistól eltérő működését, a hibás töltést vagy a szokatlanul hosszú töltési időt, az érezhető teljesítménycsökkenést, szokatlan LED működést és a kilépő folyadékokat. Ezek mind belső problémára utalnak.

▶ Ha belső akkuproblémára gyanakszik, lépjen kapcsolatba a Hilti Szervizzel.

Ha az akku már nem működik, folyadék szivárog belőle, vagy már nem tölthető, akkor az akkut ártalmatlanítani kell. Lásd a Karbantartás és ártalmatlanítás c. fejezetet.

Intézkedések akkumulátortüz esetén

FIGYELMEZTETÉS

Akkumulátorégés miatti veszély! Az égő akkumulátor veszélyes és robbanásveszélyes folyadékokat és gőzőket bocsát ki, ami korróziós sérülést, égési sérülést és robbanást okozhat.

- Akkumulátortűz oltásakor viseljen személyi védőfelszerelést.

Gondoskodjon a megfelelő szellőztetésről, hogy a veszélyes és robbanásveszélyes gözök elillanhassanak.
Intenzív füstképződés esetén azonnal hagyja el a helyiséget.
▶ A légutak irritációja esetén keressen fel orvost.
▶ Mielőtt megpróbálkozna az oltással, hívja fel a tűzoltóságot.
Az akkumulátortüzet csak vízzel oltsa a lehető legnagyobb távolságból. A porral oltók és oltókendők Li-ion akkuk esetén hatástalanok. A környezeti tüzek normál oltóanyaggal leküzdhetők.
▶ Ne kíséreljen meg nagy mennyiségű égő akkut mozgatni. A nem érintett anyagokat távolítsa el az akku közvetlen környezetéből, és így szigetelje el az érintett akkukat.

Nem lehült, füstölgő vagy égő akku esetében:

Tegye lapátra, és dobja egy vízzel teli vödörbe. A hűtő hatás megakadályozza a tűz átterjedését azokra a cellákra, amelyek hőmérséklete még nem érte el a gyulladást eredményező kritikus hőmérsékletet.
▶ Hagyja az akkumulátort legalább 24 órára a vödörben, míg az teljesen le nem hül.
▶ Lásd a Tennivalók sérült akkuk esetén c. fejezetet.

Szállításra és tárolásra vonatkozó adatok

Környezeti hömérséklet: -17 °C és +60 °C / 1 °F és 140 °F között.
▶ Tárolási hömérséklet: -20 °C és +40 °C / -4 °F és 104 °F között.
- Az akkukat ne a töltőkészüléken tárolja. A töltési folyamatot követően az akkumulátort mindig vegye le a töltőkészülékről.
Az akkukat lehetőleg hűvös és száraz helyen tárolja. A hűvös helyen történő tárolás növeli az akkumulátor üzemidejét. Soha ne tárolja az akkumulátort tűző napon, fűtőtesten és üveglap mögött.
- Az akkukat tilos postával küldeni. Forduljon szállítmányozóhoz, ha sértetlen akkukat szeretne küldeni.
- Az akkukat soha ne szállítsa ömlesztve. A szállítás során az akkukat a túl nagy ütődéstől és rezgéstől védeni kell, minden vezetőképes anyagtól és a többi akkumulátortól el kell választani, hogy más akkumulátorpólussal ne kerülhessenek érintkezésbe, és ne okozhassanak rövidzárlatot. Vegye figyelembe az akkukra vonatkozó helyi szállítási előírásokat.

Karbantartás és ártalmatlanítás

• Az akkut tartsa száraz, tiszta, olaj- és zsírmentes állapotban. Kerülje a por és szennyeződés szükségtelen lerakódását az akkumulátorra. Tisztítsa meg az akkut száraz, puha ecsettel vagy tiszta, száraz törlőkendővel.
• Soha ne üzemeltesse az akkumulátort eldugult szellőzőnyílásokkal. Óvatosan tisztítsa meg a szellőzőnyílásokat száraz, puha kefével.
• Idegen tárgyakkal ne nyúljon az akkumulátor belső részeihez.
  ▶ Ne hagyja, hogy nedvesség kerüljön az akkuba. Ha nedvesség hatolt az akkuba, akkor kezelje sérült akkuként, és szigetelje el nem éghető tartályban.

Lásd a Tennivalók sérült akkuk esetén c. fejezetet.

• Szakszerűtlen ártalmatlanítás esetén a kilépő gázok és folyadékok miatt egészségkárosító hatás jöhet létre. Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. Vegye figyelembe a sérült akkukra vonatkozó helyi szállítási előírásokat!
• Az akkukat ne dobja a háztartási szemétbe.
  Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe. A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében.

Originalna navodila za uporabo

1 Informacije glede navodil za uporabo

hu Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat

A gyártó kizárólagos felelőssége tudatában kijelenti, hogy ez a termék megfelel az érvényben lévő törvényeknek és szabványoknak.

A müszaki dokumentáció helye:

Forgólézer	PR 4–22
Generáció	01
Sorozatszám	1–999999999999

sl Izjava o skladnosti

Izjava o skladnosti

Proizvajalec na lastno odgovornost izjavlja, da tukaj opisani izdelek ustreza veljavni zakonodaji in veljavnim standardom.
