PR 4-22 - Lazerinis lygis HILTI - Nemokama naudojimo instrukcija

Produkto tipas	Sukamasis lazerinis nivelyras
Prekės ženklas	Hilti
Modelis	PR 4-22
Svoris (be akumuliatoriaus)	2,60 kg
Maitinimas	Li-Ion akumuliatorius Hilti Nuron B22 serijos, 21,6 V
Veikimo nuotolis (su imtuvu PRA 400)	Iki 800 m skersmens
Tikslumas	< 2 mm 20 m atstumu (pagrindinė ir skersinė ašys)
Lazerio klasė	2 klasė (IEC 60825-1:2014)
Bangos ilgis	630 – 650 nm
Savaiminio išsilyginimo diapazonas	±5°
Darbinė temperatūra	-20 °C iki 50 °C
Apsaugos klasė (be akumuliatoriaus)	IP66
Sukimosi greitis	600 aps./min.
Pagrindinės funkcijos	Savaiminis išsilyginimas, smūgio įspėjimas, automatinis išjungimas, atskaitos spindulys
Valymas ir priežiūra	Korpusą valyti šiek tiek drėgna šluoste; lazerio langelį išpūsti sausu oru
Sauga	Nežiūrėti tiesiai į lazerio spindulį; naudoti tik Hilti priedus
Atsarginės dalys ir taisomumas	Kreiptis į Hilti techninės priežiūros tarnybą; naudoti tik originalius Hilti akumuliatorius ir įkroviklius
Bendra informacija	Profesionalus sukamas lazeris su matomu raudonu spinduliu, tiekiamas su imtuvu PRA 4 ir laikikliu PRA 83

Dažnai užduodami klausimai - PR 4-22 HILTI

Kaip įjungti sukamojo lazerio PR 4-22?

Trumpai paspauskite įjungimo/išjungimo mygtuką. Lazeris išsilygina ir spindulys atsiranda po kelių sekundžių.

Ką reiškia greitas oranžinis ekrano mirksėjimas?

Tai rodo gedimą: sukamas lazeris negalėjo išsilyginti arba patyrė smūgį. Patikrinkite, ar jis stovi ant stabilaus, be vibracijų paviršiaus, tada iš naujo įjunkite.

Kaip išjungti smūgio įspėjimo funkciją?

Išjunkite prietaisą, tada laikykite nuspaudę įjungimo/išjungimo mygtuką ≥10 sekundžių. Lazeris įsijungs su išjungtu įspėjimu (oranžinis ekranas).

Kokį akumuliatorių naudoti PR 4-22?

Naudokite tik Li-Ion Hilti Nuron B22 serijos (21,6 V) akumuliatorius. Suderinami įkrovikliai yra Hilti serijos, skirtos šiems akumuliatoriams.

Koks lazerinio nivelyro tikslumas?

Tikslumas yra < 2 mm 20 m atstumu (pagrindinė ir skersinė ašys) standartinėmis sąlygomis pagal MIL-STD-810G.

Kaip valyti lazerio spinduliavimo langelį?

Atsargiai išpūskite dulkes sausu oru. Nelieskite langelio pirštais. Jei reikia, naudokite švarią ir sausą šluostę.

Ką daryti, jei akumuliatorius per karštas liesti?

Padėkite akumuliatorių matomoje, nedegioje vietoje, atokiau nuo degių medžiagų. Leiskite jam atvėsti. Jei po valandos vis dar karštas, kreipkitės į Hilti techninės priežiūros tarnybą.

Kaip patikrinti matavimo tikslumą?

Padėkite trikojį 20 m atstumu nuo sienos, sumontuokite lazerį, tada atlikite instrukcijoje aprašytą patikros procedūrą (4 taškai 90° kampu). Vertikalus nuokrypis turi būti < 2 mm.

Koks maksimalus veikimo nuotolis su imtuvu PRA 4?

Nuotolis gali siekti 800 m skersmens su lazeriniu imtuvu PRA 400 (suderinamas modelis).

Kaip saugiai transportuoti sukamojo lazerį?

Visada išimkite akumuliatorių prieš transportavimą. Naudokite Hilti įrankio diržą (ref. 2261971), pritvirtintą prie numatytos kilpos. Laikykite prietaisą jo dėkle.

NAUDOJIMO INSTRUKCIJA PR 4-22 HILTI

1.1 Apie šią naudojimo instrukciją

• Įspėjimas! Prieš pradėdami naudoti prietaisą įsitikinkite, kad perskaitėte ir supratote prie prietaiso pridedamą naudojimo instrukciją, įskaitant instrukcijas, saugos ir įspėjamuosius nurodymus, paveikslėlius ir specifikacijas. Svarbiausia susipažinkite su visomis instrukcijomis, saugos ir įspėjamaisiais nurodymais, paveikslėliais, specifikacijomis bei sudėtinėmis dalimis ir funkcijomis. Nesilaikant šio reikalavimo, kyla elektros smūgio, gaisro ir (arba) sunkių sužalojimų pavojus. Vėlesniam naudojimui išsaugokite naudojimo instrukciją, įskaitant visas instrukcijas, saugos ir įspėjamuosius nurodymus.
• HILTI prietaisai yra skirti profesionalams, todėl juos naudoti, atlikti jų techninės priežiūros ir remonto darbus leidžiama tik įgaliotam, instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neinstruktuoto personalo netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo priedai gali kelti pavojų.
• Pridedama naudojimo instrukcija atitinka naujausią technikos lygį spausdinimo momentu. Naujausią versiją visada rasite internetu „Hilti“ prietaisų puslapyje. Sekite nuorodą arba QR kodą šioje naudojimo instrukcijoje, pažymėtą simbolių.
• Kitiems asmenims prietaisą perduokite tik kartu su šia naudojimo instrukcija.

1.2 Ženklų paaiškinimas

1.2.1 Įspėjantieji nurodymai

Įspėjantieji nurodymai įspėja apie pavojus, gresiančius eksploatuojant prietaisą. Naudojami šie signaliniai žodžiai:

PAVOJUS

PAVOJUS !

- Šis žodis vartojamas norint įspėti apie tiesiogiai gresiantį pavojų, kurio pasekmės yra sunkūs kūno sužalojimai arba žūtis.

ĮSPĖJIMAS

ĮSPĖJIMAS !

- Šis žodis vartojamas norint įspėti apie galimai gresiantį pavojų, kurio pasekmės gali būti sunkūs kūno sužalojimai arba žūtis.

ATSARGIAI

ATSARGIAI!

Šis žodis vartojamas potencialiai pavojingai situacijai žymėti, kai yra kūno sužalojimo arba materialinių nuostolių grėsmė.

1.2.2 Naudojimo instrukcijoje naudojami simboliai

Šioje naudojimo instrukcijoje naudojami tokie simboliai:

Laikykitės naudojimo instrukcijos

Naudojimo nurodymai ir kita naudinga informacija

Rodo, kad juo paženklinta medžiaga galima perdirbti

Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas

Hilti ličio jonų akumuliatorius

Hilti kroviklis

1.2.3 Simboliai iliustracijose

Iliustracijose naudojami šie simboliai:

Šie skaitmenys nurodo atitinkamą paveikslėlį šios naudojimo instrukcijos pradžioje.

3

Numeracija paveikslėliuose nurodo svarbius darbinius veiksmus arba darbiniams veiksmams svarbias konstrukcines dalis. Tekste šie darbiniai veiksmai arba konstrukcinės dalys išskirtos atitinkamais numeriais, pvz., (3).

Pozicijų numeriai naudojami paveikslėlyje „Apžvalga“ – jie nurodo skyrelyje „Prietaiso vaizdas“ esančių paaiškinimų numerius.

Šiuo ženklu siekiama atkreipti ypatingą dėmesį į naudojimąsi šiuo prietaisu.

1.3 Specifiniai prietaiso simboliai

1.3.1 Bendrieji simboliai

Simboliai, kurie naudojami kartu su prietaisu.

Prietaisas palaiko NFC technologiją, suderinamą su „iOS“ ir „Android“ platformomis.

Li-Ion

Ličio jonų akumuliatorius

	Niekada nenaudokite akumuliatoriaus kaip smūginio įrankio.
	Saugokite, kad akumuliatorius nenukristų. Nenaudokite akumuliatoriaus, kuris buvo sutrenktas arba kaip nors kitaip pažeistas.
	Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį i duomenis skyriuje Naudoji-mas pagal paskirtį.
	Jei ant prietaiso yra, vadinasi ši sertifikavimo įstaiga sertifikavo prietaisą JAV ir Kanados rinkoms pagal galiojančius standartus.

1.4 Ant prietaiso

Informacija apie lazerį

LAZERIO SPINDULIUOTĖ! NEŽIŪRĖTI Į SPINDULĮ!Prietaisas atitinka 2 lazerio klasę pagal standartą IEC60825-1/EN60825-1:2014 ir CFR 21 § 1040 (Laser Notice 56).Šis prietaisas yra plataus vartojimo lazerinis gaminys ir tenkina EN 50689:2021 reikalą mus.

2 Sauga

2.1 Matavimo prietaiso naudojimo bendrieji saugos nurodymai

⚠️ ĮSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas. Matavimo prietaisai gali kelti pavojų, jei juos netinkamai naudojate. Šių saugos nurodymų ir instrukcijų nesilaikymas gali tapti matavimo prietaiso gedimu ir (arba) sunkių sužalojimų priežastimi.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Sauga darbo vietoje

Pasirūpinkite, kad darbo vieta visada būtų švari ir gerai apšviesta. Netvarkinga ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Prietaiso nenaudokite sprogioje aplinkoje, kurioje yra degių skysčių, dujų arba dulkių. Kai prietaisą naudojate, neleiskite darbo zonoje būti vaikams ir pašaliniams asmenims. Prietaisą naudokite tik nurodytomis eksploatavimo sąlygomis. Atkreipkite dėmesį į savo šalyje galiojančias nelaimingų atsitikimų prevencijos taisykles.

Apsauga nuo elektros

Saugokite prietaisą nuo lietaus arba drėgmės. Įsiskverbusi drėgmė gali sukelti trumpąjį jungimą, elektros smūgį, nudegimą ar sprogimą. Nors prietaisas yra apsaugotas nuo drėgmės prasiskverbimo, prieš dedant į transportavimo konteinerį, jį reikia sausai nušluostyti.

Žmonių sauga

Dirbdami su matavimo prietaisu būkite atidūs, sutelkite dėmesį į darbą ir vadovaukitės sveika nuovoka. Matavimo prietaiso nenaudokite, jeigu esate pavargę arba apsvaigę nuo narkotinių medžiagų, alkoholio ar vaistų. Neatidumo akimirka dirbant su matavimo prietaisu gali tapti rimtų sužalojimų priežastimi.

Venkite nepatogių kūno padėčių. Dirbdami stovėkite tvirtai ir visada išlaikykite kūno pusiausvyrą.

Naudokite asmenines apsaugos priemones. Asmeninių apsaugos priemonių naudojimas mažina sužalojimų riziką.

Neatjunkite jokių apsauginių įtaisų, nenuimkite lentelių su nurodymais ir įspėjimo ženklais.

Saugokitės, kad prietaiso neįjungtumėte atsitiktinai. Prieš matavimo prietaisą imdami į rankas, nešdami ar jungdami jį prie akumuliatoriaus, įsitikinkite, kad matavimo prietaisas yra išjungtas.

Prietaisą ir priedus naudokite pagal šiuos nurodymus ir taip, kaip nurodyta šiam konkrečiam prietaiso tipui. Taip pat atsižvelkite į darbo sąlygas ir atliekamo darbo pobūdį. Prietaisų naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

Neturėkite iliuzijų, kad visada esate saugūs, ir, skaitydami naudojimo instrukcijas, nepraleiskite skyrelių apie saugų darbą su matavimo prietaisais, net jeigu per ilgus naudojimo metus esate susipažinę su savo matavimo prietaisu. Neatsargus veiksmas per sekundės dalį gali tapti sunkių sužalojimų priežastimi.

Matavimo prietaisas neturi būti naudojamas arti medicininių prietaisų.

Matavimo prietaiso naudojimas ir elgesys su juo

Matavimo prietaisą ir priedus naudokite tik tada, kai jie yra techniškai tvarkingi. Nenaudojamus matavimo prietaisus saugokite vaikams nepasiekiamoje vietoje. Neleiskite matavimo prietaisu naudotis asmenims, kurie nėra su juo susipažinę arba nėra perskaitę šios instrukcijos. Matavimo prietaisai yra pavojingi, kai juos naudoja patirties neturintys asmenys.

Matavimo prietaisus rūpestingai prižiūrėkite. Tikrinkite, ar judančios matavimo prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ir pažeistų dalių, kurios blogintų įrankio veikimą. Prieš naudojimą pažeistas matavimo prietaiso dalis paveskite suremontuoti. Blogai prižiūrimi matavimo prietaisai yra daugelio nelaimingų atsitikimų priežastis.

- Prietaiso neleidžiama jokiu būdu modifikuoti arba juo manipuliuoti. Pakeitimai ir modifikacijos, kuriems Hilti nedavė aiškaus atskiro leidimo, gali apriboti naudotojo teisę matavimo prietaisą pradėti eksploatuoti.

Prieš svarbius matavimus, matavimo prietaisui nukritus ar patyrus bet kokį kitą mechaninį poveikį, patikrinkite matavimo prietaiso tikslumą.

- Dėl veikimo principo matavimo rezultatus gali bloginti tam tikros aplinkos sąlygos. Tai gali būti, pvz., šalia esantys prietaisai, sukuriantys stiprius magnetinius arba elektromagnetinius laukus, vibracijas ir temperatūros pokyčius.

▶ Dėl greitai kintančių matavimo sąlygų matavimo rezultatai gali būti netikslūs.

- Jei prietaisas iš šaltos aplinkos pernešamas į šiltesnę arba atvirkščiai, prieš naudodami palaukite, kol jo temperatūra susivienodins su aplinkos temperatūra. Dėl didelių temperatūros skirtumų prietaisas gali veikti netinkamai, ir dėl to gali būti gaunami klaidingi matavimo rezultatai.

▶ Naudodami su adapteriais ir priedais užtikrinkite, kad priedai būtų gerai pritvirtinti.

Nors matavimo prietaisas yra pritaikytas naudoti statybų aikštelėse, juo, kaip ir kitais optiniais bei elektriniais prietaisais (žiūronais, akiniais, fotoaparatais), reikia naudotis atsargiai.

▶ Laikykitės nurodytos darbinės ir laikymo temperatūros.

2.2 Papildomi saugos nurodymai dirbantiems su lazeriniais matavimo įrankiais

• Prietaisą netinkamai atidarius, į aplinką gali prasiskverbti lazerio spindulys, kurio parametrų reikšmės viršija nurodytas 2 klasei. Prietaisą remontuokite tik Hilti techninės priežiūros centre. Apsaugokite vietą, kurioje vykdote matavimus. Užtikrinkite, kad pastatydami prietaisą jo spindulio nenukreipsite į kitus asmenis ar save patį. Lazerio spinduliai turi būti gerokai aukščiau arba žemiau akių lygio.
• Norint išvengti klaidingų matavimų, lazerio spindulio išėjimo langelis visada turi būti švarus.
• Prieš prietaisą naudodami ar juo matuodami, o darbo metu – dažnai, tikrinkite jo tikslumą. Matuojant greta atspindinčių objektų ar paviršių, per lango stiklą ar panašias medžiagas, matavimo rezultatai gali būti iškreipti.
• Prietaisą sumontuokite ant tinkamo laikiklio, ant stovo arba pastatykite ant lygaus paviršiaus. ▶ Draudžiama dirbti su matavimo liniuotėmis netoli aukštos įtampos linijų.
• Įsitikinkite, kad netoli nėra naudojamas kitas lazerinis matavimo prietaisas, galintis padaryti įtaką jūsų matavimui. ▶ Neleiskite lazerio spinduliams kirsti neapsaugotų zonų.

2.3 Papildomi saugos nurodymai

Matavimo prietaisą ir priedus naudokite tik tada, kai jie yra techniškai tvarkingi. ▶ Prietaisą ir priedus draudžiama keisti ar atlikti kitokius jų pakeitimus. Sužalojimo pavojus dėl žemyn krentančių įrankių ir (arba) priedų. Prieš pradėdami dirbti, patikrinkite, ar akumuliatorius ir sumontuoti priedai yra patikimai pritvirtinti.

2.4 Elektromagnetinis suderinamumas

Nors prietaisas tenkina griežtus specialiųjų direktyvų reikalavimus, Hilti negali garantuoti, kad nepasitaikys toliau nurodytų neigiamų poveikių.

• Prietaisas gali sutrikdyti kitų prietaisų (pvz., lėktuvų navigacinės įrangos) veikimą.
• Dėl stiprios išorinės spinduliuotės prietaiso veikimas gali sutrikti ir jis pats gali pradėti klaidingai funkcionuoti.

Šiais ir kitais atvejais, kai kyla abejonių dėl prietaiso veikimo, reikia atlikti kontrolinius matavimus.

2.5 Su akumuliatoriais elgtis atsargiai

Laikykitės žemiau pateiktų saugaus naudojimo ir darbo su ličio jonų akumuliatoriais saugos nuorodų. Nesilaikant šių nurodymų, galimas odos sudirginimas, sunkūs sužalojimai dėl ėsdinančio poveikio, cheminiai nudegimai, gaisro ir (arba) sprogimo pavojus.

- Akumuliatorius naudokite tik nepriekaištingos techninės būklės.

Kad išvengtumėte akumuliatoriaus pažeidimų ir sveikatai labai kenksmingų skysčių ištekėjimo, su akumuliatoriumi elkitės labai atsargiai!

- Akumuliatorius draudžiama modifikuoti ar kaip nors kitaip jais manipuliuoti!

- Akumuliatorius draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C (176 °F) temperatūros arba deginti.

Nenaudokite ir neįkraukite akumuliatorių, kurie buvo sutrenkti arba kaip nors kitaip pažeisti. Reguliariai tikrinkite, ar nėra akumuliatoriaus pažeidimo požymių.

▶ Niekada nenaudokite utilizuotų arba remontuotų akumuliatorių.

- Akumuliatoriaus arba akumuliatorinio elektrinio įrankio niekada nenaudokite vietoje plaktuko.

▶ Saugokite akumuliatorius nuo tiesioginių saulės spindulių, aukštesnės temperatūros, kibirkščių ir atviros ugnies. Tai gali sukelti sprogimą.

Baterijos polių nelieskite pirštais, įrankiais, papuošalais ar kitokiais elektrai laidžiais daiktais. Tai gali pažeisti akumuliatorių, taip pat padaryti materialinių nuostolių ir sužaloti.

▶ Saugokite akumuliatorius nuo lietaus, drėgmės bei skysčių. Įsiskverbusi drėgmė gali sukelti trumpąjį jungimą, elektros smūgį, nudegimą, gaisrą ir sprogimą.

▶ Naudokite tik šio tipo akumuliatoriams skirtus kroviklius ir elektrinius įrankius. Laikykitės atitinkamoje naudojimo instrukcijoje pateiktų duomenų.

▶ Nenaudokite ir nelaikykite akumuliatoriaus sprogioje aplinkoje.

Jeigu į rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Padėkite akumuliatorių matomoje, nedegioje vietoje pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Kreipkitės į Hilti techninės priežiūros centrą, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymai“.

Laikykitės specialiųjų direktyvų, galiojančių ličio jonų akumuliatorių transportavimui, sandėliavimui ir naudojimui. 219

Perskaitykite Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymus, kuriuos rasite nuskenavę QR kodą, esantį šios naudojimo instrukcijos gale.

3 Aprašymas

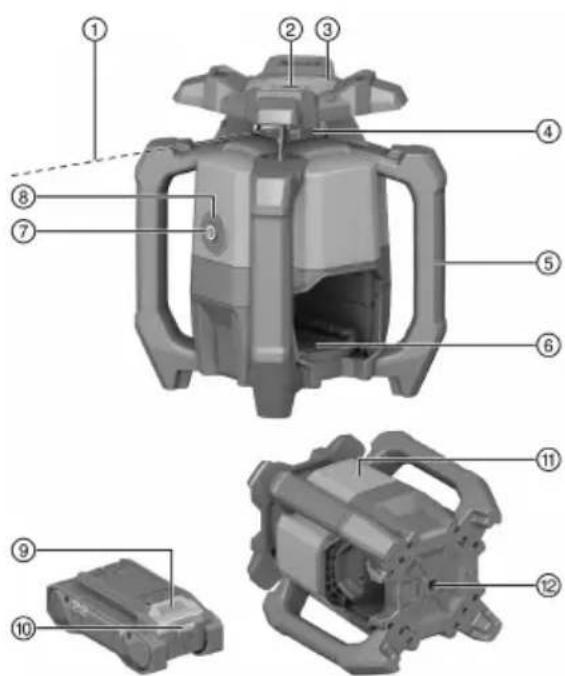

3.1 Vaizdas

① Lazerio spindulys (sukimosi plokštuma)

② Atraminis spindulys

③ Taikiklis (taikiklis ir kryptukas) X ašis

④ Lazerio spindulio kampelis

⑤ Rankena

⑥ Akumuliatoriaus prijungimo vieta

⑦ Įjungimo / išjungimo mygtukas

⑧ Darbinės būklės rodmuo (šviesos diodas)

⑨ Akumuliatoriaus atblokavimo mygtukas

⑩ Akumuliatoriaus būsenos rodmuo

⑪ Parametrų lentelės padėtis

⑫ Pagrindo plokštė su 5/8" sriegiu

3.2 Naudojimas pagal paskirtį

Aprašytasis gaminys yra rotacinis lazerinis nivelyras su besisukančiu matomu raudonu lazerio spinduliu ir 90° kampu pasuktu atraminiu spinduliu. Rotacinis lazerinis nivelyras gali būti naudojamas horizontaliai. Prietaisas yra skirtas horizontalioms aukščio linijoms nustatyti, perkelti ir tikrinti, pvz., metrinėms ir aukščio žymoms (projekcijoms) perkelti.

• Šiam prietaisui naudokite tik šioje lentelėje nurodytus B 22 serijos Hilti Nuron ličio jonų akumuliatorius.
• Šiems akumuliatoriams įkrauti naudokite tik šioje lentelėje nurodytų serijų Hilti kroviklius.

3.3 Tiekiamas komplektas

Rotacinis lazerinis nivelyras, lazerio imtuvas PRA 4, lazerio imtuvo laikiklis PRA 83, 2x AA tipo baterijos (ne visose rinkose), naudojimo instrukcija, gamintojo sertifikatas, lagaminas

Daugiau jūsų turimam prietaisui skirtų sisteminių priedų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group

3.4 Įjungimo / išjungimo mygtuko funkcijos

Rotacinis lazerinis nivelyras įjungiamas arba išjungiamas trumpai paspaudžiant įjungimo / išjungimo mygtuką. Įjungimo / išjungimo mygtuku papildomai galima aktyvinti šias funkcijas:

- Kai prietaisas išjungtas, spaudžiant mygtuką ≥10 sekundžių įjungiamas rotacinis lazerinis nivelyras su išaktyvinta įspėjimo apie smūgį funkcija.

3.5 Lazerio spindulio imtuvas

Hilti lazerio imtuvai skaitmenine forma rodo atstumą tarp aptikimo lauke esančio lazerio spindulio (lazerio plokštumos) ir žymėjimo įpjovos lazerio imtuve. Lazerio spindulį galima priimti ir dideliame atstume.

3.6 Automatinis išjungimas

Prietaisas automatiškai išsijungia, kai niveliavimas nepavyksta, nes rotacinis lazerinis nivelyras:

• Per stipriai pasviręs horizontalios plokštumos atžvilgiu.
• Yra vidinė mechaninė problema.
• Dėl sukratymo ar patirto smūgio prietaisas praranda vertikalumą.

Prietaisą išjungus išjungiamas sukimasis, ir darbinės būklės rodmuo greitai mirksi oranžine spalva. Rotacinį lazerinį nivelyrą išjunkite ir vėl įjunkite. Jeigu problema lieka, kreipkitės į Hilti techninės priežiūros centrą.

3.7 Įspėjimo apie smūgį funkcija

Kai eksploatavimo metu rotacinis lazerinis nivelyras praranda lygį, integruota įspėjimo apie smūgį funkcija perjungia prietaisą į įspėjimo režimą. Įspėjimo apie smūgį funkcija yra aktyvi tik nuo antrosios minutės po pasiekto niveliavimo.

Kai rotacinis lazerinis nivelyras veikia įspėjimo režimu:

• Darbinės būklės rodmuo lėtai mirksi oranžine spalva.
• Sustabdoma sukimosi galvutė ir išjungiamas lazerio spindulys.

3.8 Darbinės būklės rodmuo

Rotaciniame lazeriniame nivelyre yra darbinės būklės rodmuo, kuris gali rodyti įvairias darbines būkles.

Būsena Reikšmė
Darbinės būklės rodmuo nuolatos šviečia žalia spalva.	Rotacinis lazerinis nivelyras yra ijungtas, suniveliuotas ir eksploatuojamas nustatyta tvarka.
Darbinės būklės rodmuo lėtai mirksi žalia spalva.	Rotacinis lazerinis nivelyras niveliuojasi.
Darbinės būklės rodmuo nuolatos šviečia oranžine spalva.	spėjimo apie smūgį funkcija buvo išaktyvinta. Rotacinis lazerinis nivelyras yra ijungtas, suniveliuotas ir eksploatuojamas nustatyta tvarka.
Darbinės būklės rodmuo lėtai mirksi oranžine spalva.	spėjimo apie smūgį funkcija buvo išaktyvinta. Rotacinis lazerinis nivelyras niveliuojasi.

Būsena Reikšmė

Darbinės būklės rodmuo greitai mirksi oranžine spalva.

Rotacinis lazerinis nivelyras aptiko klaidą. Patikrinkite rotacinio lazerinio nivelyro pastatymą (pvz., ar nėra purtymų, ar plokštuma lygi ir t. t.)

Darbinės būklės rodmuo mirksi raudona spalva (ilgi, 3x trumpi, 3x ilgi, pauzė).

Rotacinis lazerinis nivelyras yra sugedęs. Kreipkitės į Hilti techninės priežiūros centrą.

3.9 Ličio jonų akumuliatoriaus rodmenys

Hilti Nuron ličio jonų akumuliatoriai gali parodyti įkrovos būklę, pranešimus apie klaidą ir akumuliatoriaus būklę.

3.9.1 Įkrovos būklės ir pranešimų apie klaidas rodmenys

Sužalojimo pavojus krentančiu akumuliatoriumi!

Kai akumuliatorius įstatytas, spausdami atblokavimo mygtuką įsitikinkite, kad vėl tinkamai užfiksavote akumuliatorių naudojamame prietaise.

Kad gautumėte vieną iš šių rodmenų, spustelėkite akumuliatoriaus atblokavimo mygtuką. Įkrovos būklė bei galimos triktys rodomos nuolat, kol prijungtas prietaisas yra įjungtas.

Būsena Reikšmė

Keturi (4) šviesos diodai nuolat šviečia žaliai įkrovos lygis: nuo 100 iki 71 %

Trys (3) šviesos diodai nuolat šviečia žaliai: įkrovos lygis nuo 70 iki 51 %.

Du (2) šviesos diodai nuolat šviečia žaliai: įkrovos lygis nuo 50 iki 26 %.

Vienas (1) šviesos diodas nuolat šviečia žaliai: įkrovos lygis nuo 25 iki 10 %.

Vienas (1) šviesos diodas lėtai mirksi žaliai: įkrovos lygis mažesnis nei 10 %.

Vienas (1) šviesos diodas greitai mirksi žaliai: ličio jonų akumuliatorius yra visiškai išsikrovęs. Įkraukite akumuliatorių.

Jei šviesos diodai po akumuliatoriaus įkrovimo vis dar greitai mirksi, kreipkitės į Hilti techninės priežiūros centrą.

Vienas (1) šviesos diodas greitai mirksi geltonai.

Ličio jonų akumuliatorius arba su juo sujungtas prietaisas yra veikiamas per didelės apkrovos, yra per karštas, per šaltas arba įvykęs kitoks gedimas. Nustatykite prietaisą ir akumuliatorių į rekomenduojamą darbinę temperatūrą ir naudodami neperkraukite prietaiso.

Jei pranešimas rodomas ir toliau, kreipkitės į Hilti techninės priežiūros centrą.

Vienas (1) šviesos diodas šviečia geltonai: ličio

jonų akumuliatorius ir su juo susijęs prietaisas yra nesuderinami. Kreipkitės į Hilti techninės priežiūros centrą.

Vienas (1) šviesos diodas greitai mirksi raudonai.

Ličio jonų akumuliatorius užblokuotas, jo nebegalima naudoti. Kreipkitės į Hilti techninės priežiūros centrą.

3.9.2 Akumuliatoriaus būsenos rodmenys

Norėdami sužinoti akumuliatoriaus būklę, ilgiau nei tris sekundes spauskite atblokavimo mygtuką. Sistema neatpažįsta galimo netinkamo baterijos veikimo, kuris yra neleistino baterijos naudojimo pasekmė, pvz., jai nukritus, ją pažeidus arba esant išorinių pažeidimų dėl karščio.

Būsena Reikšmė

Visi šviesos diodai šviečia kaip signalinės lemputės – akumuliatorių galima naudoti toliau. Ir po to (1) vienas šviesos diodas nuolat šviečia žalia spalva.

Būsena Reikšmė
Visi šviesos diodai šviečia kaip signalinės lemut ir po to (1) vienas šviesos diodas greitai mirksi tona spalva.	tāsžklausa dėl akumuliatoriaus būklės negalėjo būti galigta. Procedūrą pakartokite arba kreipkitės i Hilti techninės priežiūros centra.
Visi šviesos diodai šviečia kaip signalinės lemut ir po to (1) vienas šviesos diodas nuolat šviečia raudona spalva.	tėlei prijungtą prietaisą galima naudoti toliau, likusi akumuliatoriaus talpa yra mažesnė kaip 50 %. Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai-gėsi ir jį reikia pakeisti. Kreipkitės i Hilti techninės priežiūros centra.

4 Techniniai duomenys

4.1 Informacija apie prietaisą

Prietaiso karta		01
Nominalioji įtampa		21,6 V
Vardinė srovė		160 mA
Imtuvo veikimo nuotolis su PRA 400 (Skersmuo)		800 m(2 624 ft - 8 in)
Tikslumas 10 m nuotolyje (esant standartinėms aplinkos salygos mm pagal MIL-STD-810G)		0,5 mm(±0,02 in)
Sukimosi greitis		600 aps./min.
Lazerio klasė		Matomas, 2 lazerio klasė;EN/IEC 60825-1:2014
Bangos ilgis (λ)		630 nm ... 650 nm
Išėjimo galia (P Rotacinis laze-	rio spindulys	< 3,5 mW , ≥ 300 aps./min.
Išėjimo galia (P Atskaitinis la-	zerio spindulys	< 1 mW
Impulso trukmė (tp)		490 ns
Impulsų dažnis (f)		1 MHz
Susiniveliavimo diapazonas		±5°
Maksimalus naudojimo aukštis virš jūros lygio		2 000 m(6 561 ft - 8 in)
Maksimalus santykinis oro drėgnis		80 %
Darbinė aplinkos temperatūra		-20 °C ... 50 °C(-4 °F ... 122 °F)
Laikymo temperatūra		-25 °C ... 63 °C(-13 °F ... 145 °F)
Svoris		2,60 kg(pagal EPTA-Procedure 01 be akumuliatoriaus)
Stovo sriegis		5/8 in
Aukštis, atliekant kritimo bandymą (esant standartinėms aplinkos m salygoms pagal MIL-STD-810G)		(4 ft - 11,1 in)
Apsaugos klasė pagal IEC 60529		IP66(be akumuliatoriaus)
Užterštumo laipsnis pagal IEC 61010-1		2
Atraminis spindulys		Nuolatinis spindulys, stačiu kampu i sukimosi plokštumą

4.2 Akumuliatorius

Akumuliatoriaus darbinė įtampa	21,6 V
Akumuliatoriaus svoris	Žr. skyrių „Naudojimas pagal paskirtį“
Darbinė aplinkos temperatūra	-17 °C ... 60 °C(1 °F ... 140 °F)
Laikymo temperatūra	-20 °C ... 40 °C(-4 °F ... 104 °F)
Akumuliatoriaus temperatūra, kai pradedama įkrauti	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Pasiruošimas darbui

Sužalojimo pavojus dėl atsitiktinio paleidimo!

▶ Prieš įdėdami akumuliatorių, įsitikinkite, kad atitinkamas prietaisas yra išjungtas. ▶ Prieš nustatydami prietaisą ar keisdami reikmenis, išimkite akumuliatorių.

Sužalojimo pavojus dėl trumpojo jungimo arba krintančio akumuliatoriaus!

Prieš įdėdami akumuliatorių įsitikinkite, kad jo ir prietaiso kontaktuose nėra pašalinių daiktų. - Įsitikinkite, kad akumuliatorius visada tinkamai užsifiksavo.

Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų.

5.1 Akumuliatoriaus įkrovimas

1. Prieš pradėdami krauti, perskaitykite kroviklio naudojimo instrukciją.
2. Atkreipkite dėmesį, kad akumuliatoriaus ir kroviklio kontaktai turi būti švarūs ir sausi.
3. Akumuliatorių įkraukite leistinu krovikliu. 213

5.2 Akumuliatoriaus įdėjimas

Sužalojimo pavojus dėl trumpojo jungimo arba krintančio akumuliatoriaus!

Prieš įdėdami akumuliatorių įsitikinkite, kad jo ir prietaiso kontaktuose nėra pašalinių daiktų. Įsitikinkite, kad akumuliatorius visada tinkamai užsifiksuoja.

1. Prieš pirmąjį naudojimą akumuliatorių pilnai įkraukite.
2. Akumuliatorių stumkite į prietaisą, kol jis girdimai užsifiksuos.
3. Patikrinkite, ar akumuliatorius gerai užfiksuotas prietaise.

5.3 Akumuliatoriaus išėmimas

1. Spauskite akumuliatoriaus atblokavimo mygtuką.
2. Iš gaminio išimkite akumuliatorių.

5.4 Apsaugos nuo kritimo iš aukščio priemonė

Sužalojimo pavojus krentant įrankiui ir/arba papildomai įrangai!

▶ Naudokite tik Jūsų prietaisui rekomenduojamą Hilti įrankio laikantįjį lyną. Kiekvieną kartą prieš naudodami patikrinkite įrankio laikančiojo lyno tvirtinimo taško galimus pažeidimus.

Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje.

Šiam prietaisui kaip apsaugą nuo nukritimo naudokite tik Hilti įrankių laikantįjį lyną #2261971.

• Įrankių laikantįjį lyną kilpa pritvirtinkite prie prietaiso, kaip pavaizduota paveikslėlyje. Patikrinkite, ar patikimai laikosi. Karabino kablį pritvirtinkite prie laikančiosios struktūros. Patikrinkite, ar karabino kablys patikimai pritvirtintas.

Laikykitės Hilti įrankio laikančiojo lyno naudojimo instrukcijų.

6 Naudojimas

Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų.

6.1 Tinkamas rotacinio lazerinio nivelyro ir akumuliatoriaus naudojimas 3

Hilti Nuron ličio jonų akumuliatoriai yra be apsaugos laipsnio. Saugokite akumuliatorių nuo lietaus ir drėgmės.

1. Darbas su horizontaliu spinduliu / pasvirimo režimu.
2. Padėjimas arba transportavimas pasviroje padėtyje.

Rotacinį lazerinį nivelyrą transportavimui arba kai jo nenaudojate nustatykite taip, kad akumuliatoriaus skyrius ir akumuliatorius nebūtų nukreipti į viršų ir į vidų negalėtų patekti drėgmės.

6.2 Rotacinio lazerinio nivelyro įjungimas / išjungimas ir darbas su horizontaliu spinduliu

Prieš vykdydami svarbius matavimus, patikrinkite rotacinio lazerinio nivelyro tikslumą, ypač jeigu jis buvo nukritęs ant žemės, patyrė kitokių neįprastų poveikių arba ilgesnį laiką buvo sandėliuojamas.

1. Rotacinį lazerinį nivelyrą pastatykite ant lygaus, stabilaus, nevibruojančio ir nepurtomo paviršiaus arba sumontuokite jį ant tinkamo laikiklio.

Kaip laikiklį galima naudoti sieninį laikiklį arba stovą. Leistinas padėjimo paviršiaus pasvirimo kampas neturi būti didesnis kaip ± 5°.

1. Spauskite mygtuką
2. Rotacinis lazerinis nivelyras niveliuojasi. Darbinės būklės rodmuo lėtai mirksi žalia spalva. Pasiekus susiniveliavimo lygį, įsijungia lazerio spindulys ir sukasi. Darbinės būklės rodmuo iš pradžių greitai mirksi 5 kartus žalia spalva, o po to nuolatos šviečia žalia spalva.
3. Dar kartą paspauskite mygtuką, kad išjungtumėte rotacinį lazerinį nivelyrą.

6.3 Įspėjimo apie smūgį funkcijos išaktyvinimas

1. Kai prietaisas išjungtas, paspauskite ir laikykite nuspaudę įjungimo / išjungimo mygtuką ≥ 10 sekundžių.
2. Rotacinis lazerinis nivelyras įjungiamas su išaktyvintu įspėjimu apie smūgį. Darbinės būklės rodmuo mirksi arba šviečia oranžine spalva.
3. Norėdami vėl suaktyvinti įspėjimą apie smūgį, išjunkite rotacinį lazerinį nivelyrą ir vėl įjunkite trumpai spustelėdami įjungimo / išjungimo mygtuką.

7 Lazerio spindulio imtuvas PRA 4

Išsamią lazerio spindulio imtuvo PRA 4 naudojimo instrukciją rasite → čia.

7.1 Lazerio spindulio priėmimas lazerio spindulio imtuvu

1. Spauskite lazerio spindulio imtuvo mygtuką, kad įjungtumėte lazerio spindulio imtuvą.
2. Lazerio spindulio imtuvo aptikimo langą laikykite lazerio plokštumoje.

- Apie lazerio spindulio priėmimą informuojama optiniu ir garsiniu būdu.

▶ Lazerio spindulio imtuvas rodo lazerio plokštumos atstumą iki žymėjimo įpjovos. - Atsižvelgdami į naudojimo atvejį, lazerio spindulio imtuvą arba rotacinį lazerinį nivelyrą judinkite aukštyn arba žemyn, kol sukimosi plokštuma sutaps su žymėjimo įpjova ir lazerio spindulio imtuvas rodys vertę „0“.

1. Išlygiuodami lazerio spindulio imtuvą laikykite ramiai arba jį užfiksuokite. Atkreipkite dėmesį, kad tarp lazerio spindulio imtuvo ir rotacinio lazerinio nivelyro būtų geras matomumas.

8 Priežiūra ir einamasis remontas

ĮSPĖJIMAS

Sužalojimo pavojus, kai įstatytas akumuliatorius!

Prieš pradėdami bet kokius techninės priežiūros ir einamojo remonto darbus, akumuliatorių iš prietaiso išimkite!

Prietaiso priežiūra

• Prilipusius nešvarumus atsargiai nuvalykite.
• Korpusą valykite tik trupučiu sudrėkinta šluoste. Nenaudokite priemonių, kurių sudėtyje yra silikono, nes jos gali pakenkti plastikinėms detalėms.
• Prietaiso kontaktams nuvalyti naudokite švarią, sausą šluostę.

Lazerio spindulio išėjimo langelio valymas

▶ Nuo lazerio spindulio išėjimo langelio nupūskite dulkes. ▶ Lazerio spindulio išėjimo langelio nelieskite pirštais.

Per šiurkščios valymo priemonės gali subraižyti stiklą ir taip sumažinti prietaiso tikslumą.

Ličio jonų akumuliatorių priežiūra

• Niekada nenaudokite akumuliatoriaus, jei jo ventiliacijos plyšiai yra užsikimšę. Ventiliacijos plyšius atsargiai išvalykite sausu, minkštu šepečiu.
• Saugokite akumuliatorių nuo bereikalingo dulkių ir nešvarumų poveikio. Saugokite akumuliatorių nuo didelės drėgmės (pvz., nepanardinkite į vandenį ir nepalikite stovėti lietuje). Jei akumuliatorius peršlapo, elkitės su juo kaip su pažeistu akumuliatoriumi. Izoliuokite jį nedegiame konteineryje ir kreipkitės į Hilti techninės priežiūros centrą.
• Saugokite akumuliatorių nuo pašalinės alyvos ir tepalų. Saugokite, kad ant akumuliatoriaus nenusėstų dulkių ir nešvarumų. Akumuliatorių valykite sausu, minkštu šepečiu arba švaria, sausa šluoste. Nenaudokite priemonių, kurių sudėtyje yra silikono, nes jos gali pakenkti plastikinėms detalėms. Nelieskite akumuliatoriaus kontaktų ir nepašalinkite nuo kontaktų gamykloje užtepto tepalo.
• Korpusą valykite tik truputį sudrėkinta šluoste. Nenaudokite priemonių, kurių sudėtyje yra silikono, nes jos gali pakenkti plastikinėms detalėms.

Einamasis remontas

ĮSPĖJIMAS

Pavojų kelia elektros smūgis! Netinkamas elektrinių komponentų remontas gali tapti sunkių sužalojimų ir nudegimų priežastimi.

▶ Remontuoti elektrines įrenginio dalis leidžiama tik kvalifikuotiems elektrikams. - Reguliariai tikrinkite, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai. - Nenaudokite pažeisto ir / arba turinčio veikimo sutrikimų prietaiso. Prietaisą nedelsdami pristatykite remontuoti į Hilti techninės priežiūros centrą. - Baigę techninės priežiūros ir einamojo remonto darbus, sumontuokite visus apsauginius įtaisus ir patikrinkite jų veikimą.

Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis, eksploatacines medžiagas ir priedus. Hilti aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group

8.1 Matavimo tikslumo tikrinimas

Kad būtų galima išlaikyti technines charakteristikas, prietaisą reikia reguliariai tikrinti (bent jau prieš kiekvieną didesnį ar svarbų darbą)!

Prietaisui nukritus ar nugriuvus iš didesnio aukščio, reikia patikrinti jo veikimą. Kad prietaisas veikia nepriekaištingai, galima spręsti iš šių aplinkybių:

• Krintant nebuvo viršytas skyriuje „Techniniai duomenys“ nurodytas kritimo aukštis.
• Prietaisas nepriekaištingai veikė ir iki kritimo.
• Nukritęs prietaisas neturi mechaninių pažeidimų (pvz., pentaprizmė nesudužo).
• Prietaisą naudojant, lazerio spindulys sukasi.

8.2 Horizontalios pagrindinės ir skersinės ašies tikrinimas

1. Pastatykite stovą maždaug 20 m (66 ft) atstumu nuo sienos ir horizontaliai išlyginkite stovo galvutę, naudodami gulsčiuką.
2. Rotacinį lazerinį nivelyrą sumontuokite ant stovo ir išlygiuokite į sieną, naudodami taikinio įpjovą.
3. a pav. Naudodami lazerio imtuvą nustatykite tašką (1) ir pažymėkite jį ant sienos.
4. Rotacinį lazerinį nivelyrą pasukite aplink centrinę ašį pagal laikrodžio rodyklę 90° kampu. Tai atlikdami nekeiskite rotacinio lazerinio nivelyro aukščio.
5. b pav. Naudodami lazerio imtuvą nustatykite tašką (2) ir pažymėkite jį ant sienos.
6. c ir d pav. Pakartokite abu ankstesnius veiksmus dar du kartus. Naudodami lazerio imtuvą nustatykite taškus (3) ir (4) bei pažymėkite juos ant sienos.

Rūpestingai atlikus šiuos veiksmus, vertikalus atstumas tarp abiejų pažymėtų taškų (1) ir (3) (pagrindinė ašis) arba taškų (2) ir (4) (skersinė ašis) atitinkamai turi būti < 2 mm (kai atstumas 20 m) (<0,08 in, kai atstumas 66 ft). Jeigu paklaida didesnė, išsiųskite rotacinį lazerinį nivelyrą kalibruoti į Hilti techninės priežiūros centrą.

8.3 Hilti matavimo įrangos techninis centras

Hilti matavimo įrangos techniniame centre vykdoma patikra ir, aptikus paklaidų, matavimo prietaiso tikslumas atkuriamas, paskui vėl tikrinama matavimo prietaiso parametrų atitiktis nustatytoms vertėms. Prietaiso parametrų atitiktį bandymo momentu patvirtina techninio centro išduodamas sertifikatas. Rekomendacijos:

• Tikrinimo periodiškumą reikia pasirinkti pagal naudojimo pobūdį.
• Prietaisą Hilti matavimo įrangos techniniame centre tikrinti po ypač didelės prietaiso darbinės apkrovos, prieš svarbius darbus, tačiau ne rečiau kaip kartą per metus.

Patikra Hilti matavimo įrangos techniniame centre neatleidžia naudotojo nuo pareigos matavimo prietaisą tikrinti prieš naudojimą ir jo metu.

9 Transportavimas ir sandėliavimas

Akumuliatorinių įrankių ir akumuliatorių transportavimas

ATSARGIAI

Atsitiktinis įjungimas transportuojant!

▶ Savo prietaisus visada transportuokite tik išėmę akumuliatorius!

▶ Išimkite akumuliatorių/akumuliatorius.

- Akumuliatorių niekada netransportuokite sumetę į krūvą su kitais daiktais. Transportuojamus akumuliatorius būtina saugoti nuo stiprių smūgių ir vibracijos, taip pat izoliuoti nuo bet kokių elektrai laidžių medžiagų ir kitų akumuliatorių, kad jie nesiliestų su kitų akumuliatorių poliais ir nesukeltų trumpojo jungimo. Laikykitės eksploatavimo vietoje galiojančių akumuliatorių transportavimo direktyvų.

Akumuliatorius draudžiama siųsti paštu. Jei norite siųsti nepažeistus akumuliatorius, kreipkitės į pervežimų įmonę.

Prieš kiekvieną naudojimą ir po ilgesnio transportavimo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti.

Akumuliatorinių įrankių ir akumuliatorių sandėliavimas

ĮSPĖJIMAS

Atsitiktinis pažeidimas dėl sugedusių ar išsiliejusių akumuliatorių!

▶ Savo prietaisus visada laikykite tik išėmę akumuliatorius!

- Prietaisą ir akumuliatorius laikykite vėsioje ir sausoje vietoje. Atkreipkite dėmesį į ribines temperatūros vertes, nurodytas skyriuje „Techniniai duomenys“ 215.

HILTI

• Akumuliatoriaus nelaikykite ant kroviklio. Akumuliatorių visada nuimkite nuo kroviklio po įkrovimo proceso. ▶ Nelaikykite akumuliatoriaus saulėje, ant šilumos šaltinių ar už lango stiklo. ▶ Prietaisą ir akumuliatorius laikykite vaikams bei neįgaliems asmenims neprieinamoje vietoje. Prieš kiekvieną naudojimą ir po ilgesnio laikymo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti.

10 Pagalba sutrikus veikimui

Visais sutrikimų atvejais atkreipkite dėmesį į akumuliatoriaus būsenos rodmenį. Žr. skyrių Ličio jonų akumuliatoriaus rodmenys 214.

Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą.

Sutrikimas Galima priežastis Sprendimas
Akumuliatoriaus šviesos dio-dai nieko nerodo	Akumuliatorius sugedęs.	► Kreipkitės i Hilti techninės priežiūros centra.
Akumuliatorius neužsifiksuoja girdimu spragtelėjimu.	Akumuliatoriaus fiksatorius yra užterštas.	► Fiksatorių išvalykite ir iš naujo jdėkite akumuliatorių.
Prietaisas arba akumuliatorius stipriai kaista.	Elektrinis gedimas ► Prietaisą nedelsdami išjunkite, išimkite akumuliatorių ir ste-bėdami leiskite atvėsti, paskui susisiekite su Hilti techninės priežiūros centru.

11 Utilizavimas

ĮSPĖJIMAS

Sužalojimo pavojus dėl netinkamo utilizavimo! Išeinančios dujos ir ištekantis skystis kelia pavojų sveikatai.

▶ Pažeistų akumuliatorių nesiųskite paštu ir nepervežkite! Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. - Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. - Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę.

Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.

Elektrinių įrankių, elektroninių prietaisų ir akumuliatorių neišmeskite į buitinius šiukšlynus!

12 Gamintojo teikiama garantija

Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį.

13 Daugiau informacijos

Priedus, sisteminius reikmenis ir daugiau informacijos apie prietaisą rasite → čia.

RoHS (direktyva dėl pavojingų medžiagų naudojimo ribojimo)

Ši lentelė galioja Kinijos rinkai.

限用物質含有情況標示聲明書

Ši lentelė galioja Taivano rinkai.

14 Hilti ličio jonų akumuliatoriai

Saugos ir naudojimo nurodymai

Šioje instrukcijoje sąvoka „akumuliatorius“ reiškia įkraunamus „Hilti“ ličio jonų akumuliatorius, sudarytus iš daugelio ličio jonų sekcijų. Jie yra skirti „Hilti“ elektriniams įrankiams, ir būtent su šiais įrankiais juos leidžiama naudoti. Naudokite tik originalius Hilti akumuliatorius!

Aprašymas

Hilti akumuliatoriuose yra įrengtos sekcijų valdymo ir apsaugos sistemos.

Akumuliatorius sudaro sekcijos, kuriose yra gebantys įsiminti ličio jonų junginiai, kurie užtikrina didelį specifinį energijos tankį. Ličio jonų sekcijų atminties efektas yra labai mažas, tačiau jos labai jautriai reaguoja į jėgos poveikį, visišką iškrovimą ir aukštą temperatūrą.

Su Hilti akumuliatoriais leidžiamus naudoti prietaisus rasite savo Hilti Store arba tinklalapyje www.hilti.group.

Sauga

• Laikykitės žemiau pateiktų saugaus naudojimo ir darbo su ličio jonų akumuliatoriais saugos nuorodų. Nesilaikant šių nurodymų, galimas odos sudirginimas, sunkūs sužalojimai dėl ėsdinančio poveikio, cheminiai nudegimai, gaisro ir / arba sprogimo pavojus. Kad išvengtumėte akumuliatoriaus pažeidimų ir sveikatai labai kenksmingų skysčių ištekėjimo, su akumuliatoriumi elkitės labai atsargiai!
• Akumuliatorius draudžiama modifikuoti ar kaip nors kitaip jais manipuliuoti!
• Akumuliatorių draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C temperatūros arba deginti. ▶ Nenaudokite ir neįkraukite akumuliatorių, kurie buvo sutrenkti arba kaip nors kitaip pažeisti. Reguliariai tikrinkite, ar nėra Jūsų akumuliatoriaus pažeidimo požymių. ▶ Niekada nenaudokite utilizuotų arba remontuotų akumuliatorių.
• Akumuliatoriaus arba akumuliatorinio elektrinio įrankio niekada nenaudokite vietoje plaktuko. ▶ Saugokite akumuliatorius nuo tiesioginių saulės spindulių, aukštesnės temperatūros, kibirkščių ir atviros ugnies. Tai gali sukelti sprogimą. Baterijos polių nepalieskite pirštais, įrankiais, papuošalais ar kitokiais elektrai laidžiais daiktais. Tai gali pažeisti akumuliatorių, taip pat padaryti materialinių nuostolių ir sužaloti. ▶ Saugokite akumuliatorius nuo lietaus, drėgmės bei skysčių. Įsiskverbusi drėgmė gali sukelti trumpąjį jungimą, elektros smūgį, nudegimą, gaisrą ir sprogimą. ▶ Naudokite tik šio tipo akumuliatoriams skirtus kroviklius ir elektrinius įrankius. Laikykitės atitinkamoje naudojimo instrukcijoje pateiktų duomenų. ▶ Nenaudokite ir nelaikykite akumuliatoriaus sprogioje aplinkoje. Jeigu į rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Pastatykite akumuliatorių matomoje, nedegioje vietoje pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Laikykitės instrukcijų, pateiktų skyriuje Priemonės akumuliatoriui užsidegus.

Kaip elgtis su pažeistais akumuliatoriais

▶ Pažeidus akumuliatorių, visuomet susisiekite su vietiniu Hilti techninės priežiūros centru. ▶ Nenaudokite akumuliatoriaus, iš kurio teka skystis. Ištekėjus skysčiui, venkite tiesioginio jo sąlyčio su akimis ir (arba) oda. Tvarkydami akumuliatoriaus skystį visada mūvėkite apsaugines pirštines ir naudokite akių apsaugos priemonę. Išsiliejusiam akumuliatorių skysčiui išvalyti naudokite tam tikslui skirtą cheminę valymo priemonę. Laikykitės eksploatavimo vietoje galiojančių akumuliatoriaus skysčio valymo direktyvų. - Sugedusį akumuliatorių įdėkite į nedegų konteinerį ir užberkite sausu smėliu, kreidos milteliais (CaCO3) ar silikatu (vermikulitu). Paskui sandariai uždarykite dangtį ir laikykite konteinerį toliau nuo degių dujų, skysčių ir kitų daiktų. Konteinerį pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Laikykitės eksploatavimo vietoje galiojančių pažeistų akumuliatorių transportavimo direktyvų!

Kaip elgtis su nebeveikiančiais akumuliatoriais

• Atkreipkite dėmesį į nenormalų akumuliatoriaus veikimą, pvz., netinkamą įkrovimą, neįprastai ilgą įkrovimo trukmę, žymų galios sumažėjimą, neįprastą šviesos diodų aktyvumą arba ištekantį skystį. Tai yra vidinės problemos požymiai. Jeigu įtariate, kad akumuliatorius turi vidinių problemų, susisiekite su Hilti techninės priežiūros centru. ▶ Jeigu akumuliatoriaus nebeveikia, jo nebegalima įkrauti arba iš jo teka skystis, turite jį utilizuoti. Žr. skyrių Techninė priežiūra ir utilizavimas.

Priemonės akumuliatoriui užsidegus

! ĮSPĖJIMAS

Pavojų kelia degantys akumuliatoriai! Degantis akumuliatorius išskiria pavojingus ir sprogius skysčius bei garus, galinčius tapti sužalojimų dėl ėsdinančio poveikio, nudegimų ar sprogimų priežastimi.

▶ Gesindami degančius akumuliatorius, naudokite asmenines apsaugos priemones.

▶ Užtikrinkite pakankamą vėdinimą, kad galėtų išsisklaidyti pavojingi ir sprogūs garai. Intensyviai susidarant dūmams, nedelsdami palikite patalpą. ▶ Pajutę kvėpavimo takų dirginimą, kreipkitės į gydytoją. ▶ Prieš pradėdami bandyti gesinti, kvieskite ugniagesius. ▶ Degančius akumuliatorius gesinkite tik vandeniu didžiausiu galimu atstumu. Miltelių gesintuvai ir gesinimo audiniai ličio jonų akumuliatoriams gesinti netinka. Degančią aplinką galima gesinti įprastinėmis gesinimo priemonėmis. ▶ Nebandykite pajudinti didelio kiekio degančių akumuliatorių. Artimoje aplinkoje esančias nenukentėjusias medžiagas patraukite toliau, kad izoliuotumėte nukentėjusius akumuliatorius.

Kai yra neatvėstantis, rūkstantis arba degantis akumuliatorius:

Paimkite jį kastuvu ir įmeskite į kibirą su vandeniu. Dėl aušinančio poveikio išvengiama gaisro išplitimo į akumuliatoriaus sekcijas, kurios dar nepasiekė užsidegimo temperatūros. ▶ Laikykite akumuliatorių kibire ne trumpiau kaip 24 valandas, kol jis visiškai atvės. - Žr. skyrių Kaip elgtis su pažeistais akumuliatoriais.

Nurodymai dėl transportavimo ir sandėliavimo

Darbinės aplinkos temperatūra nuo -17 iki +60 °C / nuo 1 iki 140 °F. ▶ Laikymo temperatūra nuo -20 iki +40 °C / nuo -4 iki 104 °F. - Akumuliatorių nelaikyti ant kroviklio. Akumuliatorių visada nuimkite nuo kroviklio po įkrovimo proceso. - Akumuliatorius laikyti vėsioje ir sausoje vietoje. Laikymas vėsioje vietoje ilgina akumuliatoriaus darbo trukmę. Jokiu būdu nelaikykite akumuliatorių saulės atokaitoje, ant šildymo prietaisų ar už lango stiklo. Akumuliatorius draudžiama siųsti paštu. Jei norite siųsti nepažeistus akumuliatorius, kreipkitės į pervežimų įmonę. - Akumuliatorių niekada netransportuoti sumetus į krūvą su kitais daiktais. Transportuojamus akumuliatorius būtina saugoti nuo stiprių smūgių ir vibracijos, taip pat izoliuoti nuo bet kokių elektrai laidžių medžiagų ir kitų akumuliatorių, kad jie nesiliestų su kitų akumuliatorių poliais ir nesukeltų trumpojo jungimo. Laikykitės eksploatavimo vietoje galiojančių akumuliatorių transportavimo direktyvų.

Techninė priežiūra ir utilizavimas

Akumuliatorius visada turi būti švarus, ant jo neturi būti alyvos ar tepalo. Stebėkite, kad ant akumuliatoriaus nebūtų dulkių ir kitokių nešvarumų. Akumuliatorių valykite sausu, minkštu teptuku arba švaria, sausa šluoste. Nenaudokite akumuliatoriaus, jeigu jo vėdinimo plyšiai yra užsikimšę. Vėdinimo plyšius atsargiai išvalykite sausu, minkštu šepečiu. ▶ Saugokite, kad į vidų nepatektų pašalinių daiktų. ▶ Saugokite, kad į akumuliatorių neprasiskverbtų drėgmė. Jeigu į akumuliatorių prasiskverbė drėgmė, elkitės su juo kaip su pažeistu akumuliatoriumi ir izoliuokite nedegiame konteineryje.

- Žr. skyrių Kaip elgtis su pažeistais akumuliatoriais.

• Dėl netinkamo utilizavimo į aplinką pasklidusios dujos ar ištekėję skysčiai gali kelti grėsmę sveikatai. Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Laikykitės eksploatavimo vietoje galiojančių pažeistų akumuliatorių transportavimo direktyvų!
• Akumuliatorių neišmeskite į buitines atliekas.
• Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga.

Gamintojas prisiimdamas visą atsakomybę pareiškia, kad čia aprašytas prietaisas atitinka galiojančių įstatymų ir standartų reikalavimus.

Techninė dokumentacija saugoma čia:
