BRUKSANVISNING PR 4-22 HILTI

Anvisninger for anvendelse og andre nyttige oplysninger

Følgende symboler anvendes på illustrationer:

5.3 Fjernelse af batteri

8 Rengøring og vedligeholdelse

ADVARSEL

Fare for personskader ved isat batteri!

▶ Undlad at berøre laserudgangsvinduet med fingrene.

Berør ikke batteriets kontakter, og fjern ikke det fedt fra kontakterne, som er påført fra fabrikken.

8.3 Hilti Service for måleteknik

9 Transport og opbevaring

Foranstaltninger ved batteribrand

ADVARSEL

Vedligeholdelse og bortskaffelse

Hantering av återvinningsbara material

3.9.2 Visning av batteristatus

5.1 Laddning av batteri

Oavsiktlig start under transport. !

▶ Transportera alltid produkten utan insatta batterier.

Hantering av skadade batterier

Hantering av batterier som slutat fungera

Original bruksanvisning

1 Informasjon om bruksanvisningen

1.1 Om denne bruksanvisningen

• Advarsel! Før du tar i bruk produktet må du sørge for å ha lest og forstått den medfølgende bruksanvisningen, herunder instruksjonene, sikkerhets- og varselinformasjon, illustrasjoner og spesifikasjoner. Gjør deg særlig kjent med alle instruksjoner, sikkerhets- og varselinformasjon, illustrasjoner, spesifikasjoner samt deler og funksjoner. Ved manglende overholdelse er det fare for elektrisk støt, brann og/eller for alvorlige personskader. Oppbevar bruksanvisningen med alle instruksjoner, sikkerhets- og varselinformasjon for senere bruk.
• HILTI -produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres spesielt om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller ikke brukes på tiltenkt måte.
• Den medfølgende bruksanvisningen er i tråd med det aktuelle tekniske nivået på trykketidspunktet. Du finner alltid den mest oppdaterte versjonen på nettet på Hiltis produktside. Følg lenken eller QR-koden i denne bruksanvisningen, merket med symbol.
  • Pass på at bruksanvisningen følger med produktet når det overlates til andre personer.

1.2 Symbolforklaring

Farehenvisninger advarer mot farer under håndtering av produktet. Følgende signalord brukes:

FARE

FARE!

For en umiddelbart truende fare som kan føre til alvorlige personskader eller død.

ADVARSEL

ADVARSEL !

- Varsler en mulig fare som kan føre til alvorlige personskader eller død.

FORSIKTIG

FORSIKTIG !

- Varsler om en mulig farlig situasjon som kan føre til personskade eller materiell skade.

1.2.2 Symboler i bruksanvisningen

Følgende symboler benyttes i denne bruksanvisningen:

Følg bruksanvisningen

Bruksanvisninger og andre nyttige opplysninger

1.2.3 Symboler i illustrasjoner

Følgende symboler brukes i illustrasjonene:

Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.

3

Nummereringen i illustrasjoner henviser til viktige arbeidstrinn eller viktige komponenter for arbeidstrinnene. I teksten i blir disse arbeidstrinnene eller komponentene markert med tilhørende numre, f.eks. (3).

Posisjonsnumrene brukes i illustrasjonen Oversikt og henviser til numrene på teksten i avsnittet Produktoversikt.

Dette symbolet betyr at håndtering av produktet krever stor grad av oppmerksomhet.

1.3 Produktavhengige symboler

1.3.1 Generelle symboler

Symboler som benyttes på produktet.

Bruk aldri batteriet som slagverktøy.

Ikke mist ned batteriet. Ikke bruk et batteri som har vært utsatt for støt eller er skadet på annen måte.

Benyttet Hilti li-ion-batteriserie. Følg anvisningene i kapittelet Forskriftsmessig bruk.

Dersom produktet er påført dette, er produktet sertifisert av et sertifiseringsorgan for det amerikanske og canadiske markedet i henhold til gjeldende standarder.

1.4 På produktet

Laserinformasjon

LASERSTRÅLING! IKKE SE INN I STRÅLEN!

Produktet samsvarer med laserklasse 2, basert på standarden

Dette produktet er et forbrukerlaserprodukt og oppfyller kravene i EN 50689:2021.

2 Sikkerhet

2.1 Generelle sikkerhetsanvisninger for måleverktøy

ADVARSEL! Les alle sikkerhetsanvisninger og andre anvisninger. Måleverktøy kan medføre farer hvis de behandles ufagmessig. Manglende overholdelse av sikkerhetsanvisningene og instruksene nedenfor kan føre til skader på måleverktøyet og/eller alvorlige personskader.

Overhold alle sikkerhetsanvisninger og instruksjoner i hele bruksperioden.

Sikkerhet på arbeidsplassen

• Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste arbeidsområder kan føre til ulykker.
  Ikke bruk produktet i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støv.
• Hold barn og andre personer på sikker avstand mens produktet brukes.
• Produktet må bare brukes innenfor de definerte bruksgrensene.
  ▶ Følg nasjonale forskrifter for ulykkesforebygging.

Elektrisk sikkerhet

• Hold produktet unna regn og fuktighet. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger og eksplosjoner.
• Selv om produktet er beskyttet mot inntrenging av fuktighet, bør du likevel tørke av det før du setter det i transportbeholderen.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, og gå fornuftig fram under arbeidet med et måleverktøy. Ikke bruk måleverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av måleverktøyet kan være nok til å forårsake alvorlige personskader.

- Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig og i balanse.

- Bruk personlig verneutstyr. Bruk av personlig verneutstyr reduserer risikoen for personskader.

Ikke sett verneanordninger ut av drift og ikke fjern informasjons- og varselskilt.

- Unngå utilsiktet start. Forsikre deg om at måleverktøyet er slått av før du kobler det til stikkontakten eller batteriet, løfter eller flytter på det.

- Bruk produktet og tilbehøret i samsvar med disse instruksene og slik det er foreskrevet for denne typen apparater. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Brukes produkter på andre områder enn tiltenkte bruksområder, kan dette føre til farlige situasjoner.

Ikke føl deg for trygg og ikke bryt sikkerhetsreglene for måleverktøy, heller ikke når du etter lang tids bruk er blitt fortrolig med måleverktøyet. Et øyeblikks uaktsomhet kan føre til alvorlige personskader.

- Måleverktøyet må ikke brukes i nærheten av medisinske apparater.

Bruk og behandling av måleverktøyet

• Bruk produktet og tilbehøret bare i teknisk feilfri stand.
• Oppbevar måleverktøy som ikke brukes, utenfor barns rekkevidde. Ikke la personer som ikke er fortrolige med produktet, eller ikke har lest instruksjonene, bruke verktøyet. Måleverktøy er farlige når de brukes av uerfarne personer.
  Sørg for grundig stell av måleverktøy. Kontroller at bevegelige deler på måleverktøyet fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på måleverktøyets funksjon. Få skadde deler reparert før måleverktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdte måleverktøy.
  Produktet må ikke modifiseres eller manipuleres. Endringer og modifikasjoner som ikke uttrykkelig er tillatt av Hilti, kan begrense brukerens rett til å ta i bruk produktet.

HILTI

• ør viktige målinger og etter et fall i bakken eller andre mekaniske påkjenninger, må måleverktøyets nøyaktighet kontrolleres.
  I prinsippet kan måleresultatene bli påvirket av bestemte betingelser i omgivelsene. Dette kan f.eks. være nærhet til apparater som lager sterke magnetiske eller elektromagnetiske felt, vibrasjoner og temperaturendringer.
  Raskt skiftende målebetingelser kan føre til feil måleresultater.
  Hvis produktet blir flyttet fra sterk kulde til varme omgivelser eller omvendt, må produktet akklimatiseres før bruk. Store temperaturforskjeller kan føre til feiloperasjoner og uriktige måleresultater.
  Ved bruk av adaptere og tilbehør må det kontrolleres at tilbehøret er festet på en sikker måte.
• Selv om måleverktøyet er konstruert for krevende bruk på byggeplasser, må det behandles forsiktig på lik linje med andre optiske og elektriske produkter (kikkerter, briller, fotoapparat).
  ▶ Overhold angitte driftstemperaturer og lagringstemperaturer.

2.2 Ekstra sikkerhetsanvisninger for lasermåleverktøy

Ved ukyndig åpning av produktet kan det sendes ut laserstråling som overstiger klasse 2. Få alltid produktet reparert av Hilti Service.
Arbeidsplassen må sikres. Under oppstilling av produktet må du passe på at du ikke retter laserstrålen mot andre personer eller mot deg selv. Laserstrålene skal gå langt over eller under øyehøyde.
- Hold laservinduet rent for å unngå feilmålinger.
- Kontroller at produktet er nøyaktig før måling/bruk og flere ganger under bruken.
Målinger i nærheten av reflekterende objekter eller overflater, gjennom glassruter eller lignende materiale kan føre til feilaktige resultater.
Monter produktet på en egnet holder, på et stativ eller plasser det på et jevnt underlag.
Arbeid med målestenger i nærheten av høyspentledninger er ikke tillatt.
Påse at ingen andre lasermåleverktøy benyttes i nærheten som kan påvirke dine målinger.
- Ikke la laserstråler sendes over uoverväkede områder.

2.3 Ytterligere sikkerhetsinformasjon

• Bruk produktet og tilbehøret bare når det er i teknisk feilfri stand.
• Ikke foreta manipulering eller endring av produktet eller tilbehøret.
  Fare for personskade på grunn av verktøy og/eller tilbehør som faller ned. Kontroller før arbeidet påbegynnes at batteri og montert tilbehør er godt festet.

2.4 Elektromagnetisk kompatibilitet

Selv om apparatet oppfyller kravene i de relevante direktivene, kan Hilti ikke utelukke følgende:

• Apparatet kan forstyrre andre apparater (f.eks. navigasjonsanordninger på fly).
• Apparatet kan bli forstyrret av kraftig stråling, og dette kan føre til feilfunksjon.

Kontroller måleresultatene under slike forhold eller hvis du av andre grunner er usikker på resultatene.

2.5 Aktsom håndtering og bruk av batterier

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier. Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.
▶ Bruk kun batterier i teknisk feilfri stand.
▶ Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!
▶ Batterier må under ingen omstendigheter modifiseres eller manipuleres!
▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C (176 °F) eller brennes.
Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadet på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.
▶ Bruk aldri resirkulerte eller reparerte batterier.
Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.
Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.
Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.

- Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosjoner.

- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.

- Ikke bruk eller oppbevar batteriet i eksplosionsfarlige omgivelser.

Følg spesielle retningslinjer som gjelder for transport, lagring og bruk av litium-ion-batterier. 158

Les informasjonen om sikkerhet og bruk av Hilti li-ion-batterier, som du finner ved å skanne QR-koden bakerst i denne bruksanvisningen.

3 Beskrivelse

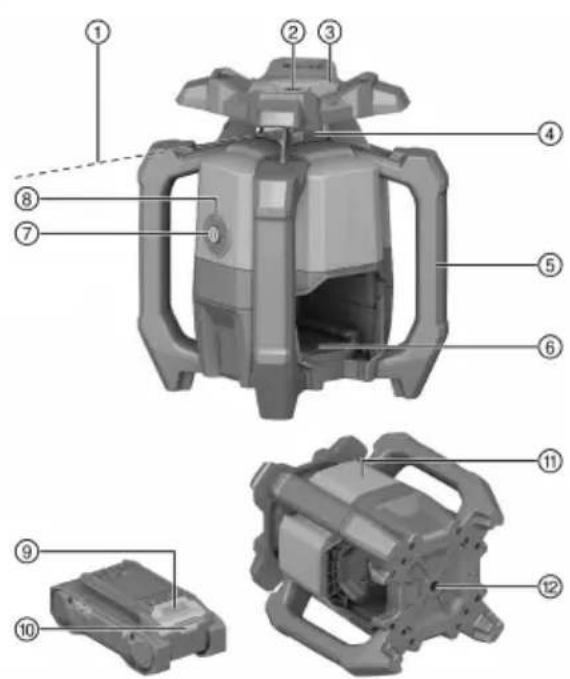

3.1 Oversikt

① Laserstråle (rotasjonsplan)
② Referansestråle
③ Sikteinnretning (sikteskur og siktekorn) X-akse
④ Laservindu
⑤ Håndtak
⑥ Batterigrensesnitt
⑦ Av/på-knapp
⑧ Driftsmodusindikator (LED)
⑨ Utløserknapp for batteri
⑩ Statusindikator for batteri
⑪ Plassering typeskilt
⑫ Grunnplate med 5/8"-gjenger

3.2 Forskriftsmessig bruk

Det beskrevne produktet er en rotasjonslaser med en roterende, synlig, rød laserstråle og en 90° referansestråle. Rotasjonslaseren kan brukes horisontalt. Produktet er beregnet for måling, overføring og kontroll av horisontale høydenivåer, som f.eks. overføring av meter- og høyderiss.

• Til dette produktet må det bare benyttes Hilti Nuron li-ion-batterier i serien B 22 som er angitt i denne tabellen.
• Til disse batteriene må det bare benyttes Hilti-ladere i seriene som står oppført i denne tabellen.

3.3 Følgende inngår i leveransen:

Rotasjonslaser, lasermottaker PRA 4, holder til lasermottaker PRA 83, 2 stk. AA-batterier (ikke i alle markeder bruksanvisning, produsentsertifikat, koffert

I tillegg finner du godkjente systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group

3.4 Av/på-knappens funksjoner

Rotasjonslaseren slås på eller av ved å trykke på av/på-knappen.

I tillegg kan følgende funksjoner aktiveres med av/på-knappen:

- Ved å trykke på knappen i ≥10 sekunder när rotasjonslaseren er slått av, slås den på med deaktivert støtvarsling. 152

3.5 Lasermottaker

Hilti lasermottaker viser digitalt avstanden mellom den innfallende laserstrålen (laserplanet) i deteksjonsfeltet og markeringssporet på lasermottakeren. Laserstrålen kan også mottas over lengre avstander.

3.6 Automatisk utkobling

• heller for mye i forhold til horisontalen
• har et internt mekanisk problem
• er brakt ut av loddrett på grunn av vibrasjoner eller støt

Etter utkobling slås rotasjonen av, og driftsmodusindikatoren blinker raskt oransje.

Slå rotasjonslaseren av og på igjen. Hvis problemet vedvarer, må du kontakte Hilti service.

3.7 Støtvarslingsfunksjon

Hvis rotasjonslaseren bringes ut av nivå under bruk, kobler produktet over til varslingsmodus ved hjelp av den innebygde støtvarslingsfunksjonen. Støtvarslingsfunksjonen aktiveres først to minutter etter oppnådd nivellering.

Når rotasjonslaseren er i varslingsmodus:

• blinker driftsmodusindikatoren langsomt oransje
• stopper rotasjonshodet og laserstrålen slukner

Fare for personskader på grunn av batteri som faller ned!

Når du har satt i batteriet og trykt på låseknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.

For å få frem en av følgende indikatorer, trykker du kort på batteriets utløserknapp.

For å sjekke tilstanden til batteriet holder du utløserknappen inne i over tre sekunder. Systemet registrerer ikke mulige funksjonsfeil på batteriet som følge av skjødesløs bruk, som f.eks. at det er mistet ned, er påfør hull eller skader forårsaket av eksterne varmekilder osv.

Tilstand Betydning
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant grønt.	Batteriet kan brukes videre.
Alle LED-ene lyser som løpelys og deretter blinkén (1) LED raskt gult.	kartlegging av batteriets tilstand kunne ikke fullføres. Gjenta prosedyren eller kontakt Hilti service.
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant rødt.	Hvis et tilkoblet produkt fortsatt kan brukes, er den gjenværende batterikapasiteten under 50 %.Hvis et tilkoblet produkt ikke lenger kan brukes, er batteriets levetid over og batteriet må skiftes ut. Kontakt Hilti service.

4 Tekniske data

Produktgenerasjon	01
Nominell spenning	21,6 V
Nominell strøm	160 mA
Rekkevidde mottak med PRA 400 (Diameter)	800 m(2 624 ft - 8 in)
Nøyaktighet på 10 m (ved standard omgivelsesbetingelser ihtMIL-STD-810G)	± 0,5 mm( ± 0,02 in)
Rotasjonshastighet	600 o/min
Laserklasse	Synlig, laserklasse 2; EN / IEC60825-1: 2014
Bølgelengde ( )	630 nm ... 650 nm

Utgangseffekt (R) Roterende	laserstråle	< 3,5 mW , ≥ 300 o/min
Utgangseffekt (P) Referanse-	stråle	< 1 mW
Puislengde (tp)		490 ns
Pulsfrekvens (f)		1 MHz
Selvnivelleringsområde		±5°
Maks. brukshøyde over referansehøyde		2 000 m(6 561 ft - 8 in)
Maks. relativ luftfuktighet		80 %
Omgivelsestemperatur under drift		-20 °C ... 50 °C(-4 °F ... 122 °F)
Lagringstemperatur		-25 °C ... 63 °C(-13 °F ... 145 °F)
Vekt		2,60 kg(iht. EPTA-Procedure 01 uten batteri)
Stativgjenger		5/8 in
Falltesthøyde (ved standard omgivelsesbetingelser iht. MIL-STD-810G)		1,5 m(4 ft - 11,1 in)
Beskyttelsesklasse i henhold til IEC 60529		IP66(uten batteri)
Tilsmussionsgrad iht. IEC 61010-1		2
Referansestråle		Permanent stråle, rett vinkel i forhold til rotasjonsplanet

4.2 Batteri

Batteriets driftsspenning	21,6 V
Vekt batteri	Se kapittelet "Forskriftsmessig bruk"
Omgivelsestemperatur under drift	-17 °C ... 60 °C(1 °F ... 140 °F)
Lagringstemperatur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Batteritemperatur ved ladestart	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Klargjøring til arbeidet

ADVARSEL

Fare for personskader på grunn av utilsiktet start!

Før batteriet settes i, må det kontrolleres at det tilhørende produktet er slått av.
Fjern batteriet før du foretar maskininnstillinger eller skifter tilbehørsdeler.

ADVARSEL

Fare for personskader på grunn av kortslutning eller ved at batteriet faller ned!

Forsikre deg om at det ikke er fremmedlegemer ved kontaktene på batteriet og kontaktene på produktet før du setter batteriet inn i maskinen.
- Kontroller at batteriet alltid går riktig i inngrep.

Følg sikkerhets- og varselinformasjonen i denne dokumentasjonen og på produktet.

5.1 Lade batteriet

1. Les bruksanvisningen for laderen før lading.
2. Kontaktene på batteriet og laderen må være rene og tørre.
3. Lad opp batteriet i en godkjent lader. 151

5.2 Sette i batteri

ADVARSEL

Fare for personskader på grunn av kortslutning eller ved at batteriet faller ned!

Forsikre deg om at det ikke er fremmedlegemer ved kontaktene på batteriet og kontaktene på produktet før du setter batteriet inn i maskinen.
- Kontroller at batteriet alltid går riktig i inngrep.

1. Lad batteriet helt opp før første gangs bruk.
2. Skyv batteriet inn i produktet til det klikker hørbart på plass.
3. Kontroller at batteriet sitter godt fast.

5.3 Ta ut batteri

1. Trykk på batteriets opplåsingsknapp.
2. Trekk batteriet ut av produktet.

5.4 Fallsikring

ADVARSEL

Fare for personskader som følge av at verktøy og/eller tilbehør faller ned!

• Bruk bare verktøysnoren som er anbefalt av Hilti til produktet.
• Kontroller festepunktet for verktøysnoren for mulige skader før hver bruk.

Følg nasjonale retningslinjer for arbeid i høyden.

Til fallsikring av dette produktet skal du bare bruke Hilti verktøysnor #2261971.

• Fest verktøysnoren til produktet med løkken slik som vist på bildet. Kontroller at den sitter forsvarlig fast.
• Fest karabinkroken til en bærende konstruksjon. Kontroller at karabinkroken sitter forsvarlig fast.

Følg bruksanvisningen for Hilti verktøysnor.

6 Betjening

Følg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på produktet.

6.1 Riktig behandling av rotasjonslaseren og batterikt

Hilti Nuron li-ion-batterier har ingen beskyttelsesklasse. Batteriet må ikke utsettes for regn og fuktighet.

1. Arbeide i horizontal modus /skråplanmodus.
2. Legge ned eller transportere i skrå stilling.

I forbindelse med transport av rotasjonslaseren eller når du ikke skal bruke den, må du alltid posisjonere rotasjonslaseren slik at batterirommet og batteriet ikke vender opp for at fukt ikke skal kunne trenge inn.

6.2 Slå rotasjonslaseren på/av og arbeide horisontalt

Kontroller rotasjonslaserens nøyaktighet før viktige målinger, særlig etter at den har falt i bakken, har vært utsatt for uvanlig mekanisk påvirkning eller har vært lagret over lengre tid.

1. Sett rotasjonslaseren på en jevn og stabil flate uten vibrasjoner og rystelser og monter den på en egnet holder.

6.3 Deaktivere støtvarslingsfunksjonen

1. Trykk på og hold inne av/på-knappen i ≥10 sekunder när rotasjonslaseren er slått av.

2. Rotasjonslaseren slås på med deaktivert støtvarsling.
   Driftsmodusindikatoren blinker eller lyser oransje. 152

3. For å aktivere støtvarslingen igjen, slår du av rotasjonslaseren og på igjen ved å trykke kort på av/påknappen.

7 Lasermottaker PRA 4

Den utførlige bruksanvisningen for lasermottakeren PRA 4 finner du →her.

7.1 Motta laserstrålen med lasermottakeren

1. Trykk på knappen på lasermottakeren for å slå på lasermottakeren.
2. Hold lasermottakeren med deteksjonsvinduet rett i planet til laserstrålen.

▶ Mottak av laserstrålen indikeres optisk og akustisk.
- Lasermottakeren viser laserplanets avstand til markeringssporet.
- Avhengig av bruken flytter du lasermottakeren eller rotasjonslaseren opp eller ned, til rotasjonsplanet stemmer overens med markeringssporet og lasermottakeren viser verdien "0".

1. Hold lasermottakeren i ro under innrettingen eller fest den. Sørg for fri sikt mellom lasermottaker og rotasjonslaser.

8 Pleie og vedlikehold

ADVARSEL

Fare for personskader på grunn av isatt batteri!

▶ Ta alltid ut batteriet før stell og vedlikeholdsarbeid!

Pleie av produktet

• Fjern forsiktig gjenstridig smuss.
- Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.
- Bruk en ren og tørr klut for å rengjøre kontaktene på produktet.

Rengjøre laservinduet

• Blås støv av laservinduet.
• Ikke berør laservinduet med fingrene.

For sterke rengjøringsmidler kan lage riper i glasset og dermed påvirke apparatets nøyaktighet.

Pleie av li-ion-batterier

• Bruk aldri et batteri med tilstoppede ventilasjonsåpninger. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Unngå at batteriet unødig utsettes for støv eller smuss. Ikke utsett batteriet for høy fuktighet (f.eks. ved å dyppe det i vann eller la det stå ute i regnet).

Hvis et batteri blir gjennomvått, må det behandles som et skadet batteri. Isoler det i en ikke-brennbar beholder, og kontakt Hilti service.

- Hold batteriet fritt for fremmed olje og fett. Ikke la unodig støv eller smuss samle seg på batteriet. Rengjø batteriet med en tørr og myk børste eller en ren og tørr klut. Ikke bruk silikonholdige pleiemidler, ettersor dette kan angripe plastdelene.

Ikke berør kontaktene på batteriet, og ikke fjern fettet som fabrikken har smurt på kontaktene.

- Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.

Vedlikehold

ADVARSEL

Fare for elektrisk støt! Ufagmessige reparasjoner på elektriske komponenter kan føre til alvorlig personskade og forbrenninger.

- Elektriske deler på maskinen må kun repareres av fagfolk.

• Kontroller alle synlige deler regelmessig mht. skade og at alle betjeningselementer fungerer som de skal.
• Ved skader og/eller funksjonsfeil må produktet ikke brukes. Få produktet omgående reparert av Hilti service.
• Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt.

Av hensyn til sikkerheten må du bare bruke originale reservedeler, forbruksmateriell og tilbehør. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du hos Hilti Store eller på: www.hilti.group

8.1 Kontrollere målenøyaktighet

For å opprettholde de tekniske spesifikasjonene skal apparatet kontrolleres regelmessig (minst før hver større/relevante måling).

Hvis apparatet faller ned fra stor høyde, må det foretas funksjonskontroll. Under følgende betingelser kan man gå ut fra at apparatet fungerer feilfritt:

• Under fallet ble ikke fallhøyden som er angitt i de tekniske dataene, overskredet.
• Apparatet har fungert feilfritt før fallet.
• Apparatet ble ikke mekanisk skadet i fallet (f.eks. brudd på pentaprismet).
• Apparatet genererer en roterende laserstråle under bruk.

8.2 Kontrollere horizontal hoved- og tverraksel 4

1. Plasser et stativ ca. 20 m fra en vegg og rett inn stativhodet horisontalt ved hjelp av et vater.
2. Monterrotasjonslaserenpåstativet og rett inn rotasjonslaseren i forhold til veggen ved hjelp av siktesporet.
3. Bilde a: Fang opp et punkt (1) ved hjelp av lasermottakeren og marker punktet på veggen.
4. Drei rotasjonslaseren 90° med urviserne om midtaksen. Høyden på rotasjonslaseren må ikke endres i den forbindelse.
5. Bilde b: Fang opp et punkt (2) til ved hjelp av lasermottakeren og marker punktet på veggen.
6. Bilde c og d: Gjenta de to foregående trinnene to ganger til. Fang opp punktene (3) og (4) ved hjelp av lasermottakeren og marker punktene på veggen.

Ved nøye gjennomføring skal den vertikale avstanden mellom de markerte punktene (1) og (3) (hovedakse) hhv. punktene (2) og (4) (tverrakse) være <2 mm (ved 20 m). Ved større avvik skal rotasjonslaseren sendes til Hilti service for kalibrering.

8.3 Hilti service

Hilti service utfører kontrollen. Ved avvik utfører de gjenoppretting og ny kontroll av måleverktøyets samsvar med spesifikasjonene. Apparatets samsvar med spesifikasjonene på tidspunktet for kontrollen blir bekreftet skriftlig i form av et servicesertifikat. Det anbefales:

HILTI

• Å velge et egnet kontrollintervall ut fra bruken.
• Etter uvanlig belastning av apparatet, før viktige arbeider, men minst én gang i året må Hilti service gjennomføre en kontroll.

Kontrollen som utføres av Hilti service, fratar ikke brukeren ansvaret for å kontrollere måleverktøyet før og under bruk.

9 Transport og lagring

Transport av batteridrevne verktøy og batterier

FORSIKTIG

Utilsiktet start under transport!

▶ Transporter alltid produktene dine uten batterier!

▶ Ta ut batteri(er).
▶ Batterier må aldri transporteres løst. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.
▶ Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.
- Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre transport.

Lagring av batteridrevne verktøy og batterier

ADVARSEL

Utilsiktet skade på grunn av defekte batterier eller lekkasje fra batterier!

• Oppbevar alltid produktene dine uten batterier!
• Oppbevar produktet og batterier kjølig og tørt. Ta hensyn til temperaturgrensene som er angitt under tekniske data 153.
• Ikke oppbevar batterier på laderen. Ta alltid batteriet ut av laderen etter lading.
  ▶ Batterier må aldri oppbevares i solen, på varmekilder eller bak glass.
• Oppbevar produktet og batterier utenfor barns og uvedkommendes rekkevidde.
• Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring.

10 Feilsøking

Feil Mulig årsak	Løsning
LED-ene på batteriet indikerer ingenting	Batteriet er defekt.	► Kontakt Hilti service.
Batteriet festes ikke med et hørbart klikk.	Festetapp på batteriet er tilsmusset.	► Rengjør festetappen og sett batteriet inn igjen.
Kraftig varmeutvikling i produktet eller batteriet.	Elektrisk feil	► Slå produktet av umiddelbart, ta ut batteriet, undersøk det, la det avkjøles og kontakt Hilt service.

11 Kassering

ADVARSEL

Fare for personskade ved ikke-forskriftsmessig kassering! Gasser eller væsker som lekker ut, utgjør en helsefare.

• Ikke send skadde batterier i posten eller på annen måte!
  ▶ Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.
• Kasser batterier slik at de er utilgjengelige for barn.
  ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma.

Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.

Kast aldri elektroverktøy, elektronisk utstyr eller batterier i husholdningsavfallet!

12 Produsentgaranti

Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner.

13 Ytterligere informasjon

Tilbehør, systemprodukter og ytterligere informasjon om produktet finner du → her.

RoHS (direktiv for begrensning av bruk av farlige stoffer)

Informasjon om sikkerhet og bruk

I denne dokumentasjonen brukes begrepet batteri om oppladbare Hilti Li-Ion-batterier, der flere Li-Ion-celler er koblet sammen. De er beregnet for Hilti elektroverktøy og skal derfor bare brukes til disse. Bruk bare originale Hilti-batterier!

Beskrivelse

Hilti-batterier er utstyrt med cellestyrings- og cellebeskyttelsessystemer.

Batteriene består av celler som inneholder litium-ion-lagringsmaterialer som gir mulighet til en høy energitetthet. Li-ion-cellene har svært lav minneeffekt, men er svært følsomme overfor påvirkning fra ytre krefter, dyputlading eller høye temperaturer.

Produktene som er godkjent for Hilti-batterier, finner du i din Hilti Store eller under: www.hilti.group

Sikkerhet

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier.
Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.
- Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!
▶ Batterier må under ingen omstendigheter modifiseres eller manipuleres!
▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C eller brennes.

Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadd på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.
▶ Bruk aldri resirkulerte eller reparerte batterier.
Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.
Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.
Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.
Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosjoner.
- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.
- Ikke bruk eller oppbevar batteriet i eksplosjonsfarlige omgivelser.
Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet kjølne. Hvis batteriet fremdeles er for varmt til å ta i etter en time, er det defekt. Gå frem i henhold til anvisningene i kapitlet Tiltak ved batteribrann.

Prosedyre ved skadde batterier

• Kontakt alltid Hilti service när et batteri er skadet.
• Ikke bruk batterier som lekker væske.
• Unngå øye- og/eller hudkontakt med væsken som renner ut fra batteriet. Bruk alltid vernehansker og vernebriller under håndtering av batterivæske.
  Fjern batterivæsken som har lekket ut med et godkjent kjemisk rensemiddel. Følg lokale rengjøringsforskrifter for batterivæske.
  Legg defekte batterier i en ikke-brennbar beholder, og dekk dem med tørr sand, krittpulver (CaCO3) eller silikat (vermiculitt). Sett deretter på lokket luftett, og oppbevar beholderen på trygg avstand fra brennbare gasser, væsker og gjenstander.
  ▶ Lever inn beholderen i nærmeste Hilti Store eller kontakt et lokalt renovasjonsfirma. Følg lokale transportforskrifter for skadde batterier!

Prosedyre ved batterier som ikke virker lenger

Prosedyre ved batteribrann

ADVARSEL

Fare på grunn av batteribrann! Et brennende batteri slipper ut farlige og eksplosive væsker og damp som kan forårsake korrosjonsskader, forbrenninger og eksplosjoner.

- Bruk personlig verneutstyr når du skal bekjempe en batteribrann.

• Sørg for tilstrekkelig ventilasjon slik at farlig og eksplosiv damp kan slippe ut.
  ▶ Ved intensiv røykutvikling må du straks forlate rommet.
  ▶ Ved irritasjon i luftveiene må du oppsøke lege.
• Ring brannvesenet før du starter et slukkeforsøk.
  ▶ Batteribranner skal bare bekjempes med vann fra lengst mulig avstand. Pulverapparat eller slukketeppe fungerer ikke med li-lon-batterier. Brann i omgivelsene kan slukkes med tradisjonelle slukkemidler.
  Ikke prøv å bevege store mengder brennende batterier. Fjern uberørt materiale fra området rett i nærheten, for på den måten å isolere de aktuelle batteriene.

Hvis du står overfor et batteri som ikke avkjøles, avgir røyk eller brenner:

Ta batteriet på en skuffe, og kast det i ned en bøtte med vann. Den kjølende virkningen reduserer faren for at brannen skal spre seg til battericeller som ennå ikke har nådd den kritiske temperaturen for antennelse.
- La batteriet ligge i minst 24 timer i bøtten til det er helt avkjølt.
Se kapittel Prosedyre ved skadde batterier.

Informasjon om transport og lagring

▶ Omgivelsestemperatur mellom -17 °C og +60 °C / 1 °F og 140 °F.
- Lagringstemperatur mellom -20 °C og +40 °C / -4 °F og 104 °F.
Ikke oppbevar batterier på laderen. Ta alltid batteriet ut av laderen etter ferdig lading.

HILTI

▶ Batterier bør lagres så kjølig og tørt som mulig. Kjølig lagring forlenger batterilevetiden. Batteriene må aldri lagres i solen, nær varmekilder eller bak glassruter.
▶ Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.
Ikke transporter batterier uinnpakket. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.

Vedlikehold og avhending

• Hold batteriet rent og fritt for olje og fett. Unngå unødig støv eller smuss på batteriet. Rengjør batteriet med en tørr og myk pensel eller en ren og tørr klut.
  Ikke bruk batteriet hvis ventilasjonsåpningene er tette. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Ikke la fremmedlegemer komme på innsiden.
  Ikke la fuktighet trenge inn i batteriet. Hvis fuktighet har trengt inn i batteriet, må du behandle det som et skadd batteri og isolere det i en ikke-brennbar beholder.

Se kapittel Prosedyre ved skadde batterier.

- Ved ukyndig avhending kan gasser eller væsker som lekker ut, representere helsefare. Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Følg lokale transportforskrifter for skadde batterier!

▶ Kast aldri batterier i husholdningsavfallet.

Kasser batterier slik at de er utilgjengelige for barn. Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.

Alkuperäiset ohjeet

da Overensstemmelseserklæring

Overensstemmelseserklæring

no Samsvarserklæring

Samsvarserklæring

Produsenten erklærer under sitt eneansvar at produktet som er beskrevet her, oppfyller kravene i gjeldende lovgivning og er i samsvar med gjeldende standarder.

Den tekniske dokumentasjonen er lagret her:

Rotasjonslaser PR 4-22
Generasjon 01
Serienummer 1-999999999999
