PR 4-22 - レーザーレベル HILTI - 無料のユーザーマニュアル

製品タイプ	回転レーザーレベル
ブランド	ヒルティ
モデル	PR 4-22
重量（バッテリーなし）	2,60 kg
電源	ヒルティNuronシリーズB 22, 21,6 V Li-Ionバッテリー
測定範囲（PRA 400レシーバー使用時）	直径800 mまで
精度	< 2 mm（20 mあたり）（主軸と横軸）
レーザークラス	クラス2（IEC 60825-1:2014）
波長	630 - 650 nm
自動水平範囲	±5°
動作温度	-20 °C ～ 50 °C
保護等級（バッテリーなし）	IP66
回転速度	600 tr/min
主な機能	自動水平機能、衝撃警告機能、自動停止機能、参照ビーム
クリーニングとメンテナンス	ケーシングは軽く湿らせた布で拭き、レーザー窓は乾燥空気で吹き飛ばしてください。
安全注意事項	レーザービームを直接見ないでください。ヒルティ純正アクセサリーのみご使用ください。
交換部品と修理可能性	ヒルティのカスタマーサービスに連絡してください。ヒルティ純正バッテリーと充電器のみご使用ください。
一般情報	赤色可視ビームを備えたプロ仕様回転レーザー、PRA 4レシーバーとPRA 83スタンドが付属

よくある質問 - PR 4-22 HILTI

PR 4-22回転レーザーの電源を入れる方法は？

電源ボタンを短く押します。レーザーが水平になり、数秒後にビームが表示されます。

表示がオレンジ色で速く点滅するのは何を意味しますか？

異常を示しています。回転レーザーが水平にならなかったか、衝撃を受けた可能性があります。安定した振動のない場所にあることを確認し、再起動してください。

衝撃警告機能を無効にする方法は？

デバイスの電源を切り、電源ボタンを10秒以上押し続けます。レーザーは警告が無効になった状態で起動します（表示はオレンジ色）。

PR 4-22にはどのバッテリーを使用しますか？

ヒルティNuronシリーズB 22 (21.6 V)のLi-Ionバッテリーのみを使用してください。対応充電器はこれらのバッテリー用のヒルティシリーズです。

レーザーレベルの精度は？

精度は、MIL-STD-810Gに準拠した標準条件下で、20mあたり<2mm（主軸と横軸）です。

レーザー発射窓のクリーニング方法は？

乾燥した空気でほこりを優しく吹き飛ばしてください。窓を指で触らないでください。必要に応じて清潔で乾いた布を使用してください。

バッテリーが熱すぎる場合の対処法は？

バッテリーを目に見える場所で、不燃性で可燃物から離れた場所に置き、冷却してください。1時間経っても熱いままの場合は、ヒルティのカスタマーサービスに連絡してください。

測定精度を確認する方法は？

壁から20mの位置に三脚を設置し、レーザーを取り付けて、取扱説明書に記載されている確認手順（90°ごとに4点）を実行してください。垂直偏差は2mm未満である必要があります。

PRA 4レシーバー使用時の最大測定範囲は？

対応モデルであるPRA 400レーザーレシーバーを使用すると、直径800mまでの測定が可能です。

回転レーザーを安全に輸送する方法は？

輸送前には必ずバッテリーを取り外してください。所定のループに取り付けたヒルティツールランヤード（品番2261971）を使用してください。デバイスはケースに収納してください。

使用説明書 PR 4-22 HILTI

• 警告事項！本製品をご使用になる前に、同梱の取扱説明書と指示事項、安全上の注意、警告表示、図および製品仕様を読んで、その内容を理解してください。特に、すべての指示事項、安全上の注意、警告表示、図、製品仕様、構成部品と機能に精通しているようにしてください。これを怠ると、感電、火災、および／または重傷事故の危険があります。後日確認できるように、取扱説明書とすべての指示事項、安全上の注意、警告表示を保管しておいてください。
• HILTI 製品はプロ仕様で製作されており、その使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。
• 製品に同梱されている取扱説明書は、印刷の時点で最新の技術状況を反映しています。オンラインのHilti製品ページで常に最新バージョンをご確認ください。これについては、本取扱説明書のリンク、またはQRコードの記号に従ってください。
• 他の人が使用する場合には、本製品とともにこの取扱説明書を一緒にお渡しください。

1.2 記号の説明

1.2.1 警告表示

警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：

危险

危險！

▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。

警告

警告！

▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。

注意

注意！

▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。

1.2.2 取扱説明書の記号

この取扱説明書では、以下の記号が使用されています：

取扱説明書に注意してください

本製品を効率良く取り扱うための注意事項や役に立つ情報

リサイクル可能な部品の取扱い

電動工具およびバッテリーを一般ゴミとして廃棄してはなりません

Hilti Li-Ion バッテリー

Hilti 充電器

1.2.3 図中の記号

図中では以下の記号が使用されています：

この数字は本取扱説明書冒頭にある該当図を示しています。

3

図中の付番は、重要な作業手順あるいは作業手順にとって重要なパーツであることを示しています。本文中ではこれらの作業手順またはパーツは、(3)のように当該の番号でハイライト表示されています。

概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。

この記号は、製品の取扱いの際に特に注意が必要なことを示しています。

1.3 製品により異なる記号

1.3.1 一般的な記号

本製品とともに用いられる記号。

本製品は、iOS および Android プラットフォームと互換性のある NFC テクノロジーをサポートしています。

Li-Ion

Li-Ionen バッテリー

バッテリーは決して打撃工具として使用しないでください。

バッテリーは落下させないでください。ぶつけたり、あるいはその他の理由で損傷しているバッテリーは使用しないでください。

使用されているHilti Li-Ion バッテリーのモデルシリーズ。正しい使用の章の記載に注意してください。

本製品にこの記号が表示されている場合、本製品はこの認証機関により当該の規格に従って米国およびカナダ市場に対して認証されています。

1.4 製品上

レーザー情報

レーザー 照射！レーザーを覗き込まないでください！

本製品は、標準規格IEC60825-1/EN60825-1:2014 に基づくレーザークラス 2 に準拠し、CFR 21 § 1040 (Laser Notice 56) に相当します。

本製品は、EN 50689:2021 規定を満たした一般消費者向けレーザー製品です。

2 安全

2.1 測定機器に関する一般安全注意事項

警告事項！安全上の注意および指示事項をすべてお読みください。測定機器の誤った取り扱いが原因で危険が生じることがあります。安全上の注意および指示事項に従わない場合、測定機器の損傷および／または重度の負傷の原因となることがあります。

安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。

作業環境に関する安全

▶作業場は清潔に保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では本製品を使用しないでください。 ▶ 本製品の使用中、子供や無関係者を作業場へ近づけないでください。 ▶ 本製品は必ず決められた使用制限内で使用してください。 ▶各国の定める事故防止規定に従ってください。

電気に関する安全注意事項

▶本製品を雨や湿気から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火傷あるいは爆発の原因となることがあります。

▶ 本製品は防湿になっていますが、本体ケースに収納する前に必ず水気を拭き取り、乾いた状態にしてください。

作業者に関する安全

▶ 測定機器を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には測定機器を使用しないでください。測定機器使用中の一瞬の不注意が重傷の原因となることがあります。

▶作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。

▶ 個人保護用具を着用してください。個人保護用具の着用により、負傷の危険が低減されます。

▶ 安全機構を無効にしたり、注意事項や警告事項のステッカーをはがしたりしないでください。

▶ 電動工具の不意な始動は避けてください。測定機器をバッテリーに接続する前や持ち上げたり運んだりする前に、測定機器がオフになっていることを確認してください。

▶ 本説明書内の指示に従うとともに、各形式に合った製品およびアクセサリーを使用してください。その際、作業環境および用途に関してもよくご注意ください。製品を指定された用途以外に使用すると危険な状況をまねく恐れがあります。

▶ 測定機器の取扱いに熟練している場合にも、正しい安全対策を遵守し、測定機器に関する安全規則を無視しないでください。不注意な取扱いは、ほんの一瞬で重傷事故を招くことがあります。

▶ 測定機器を医療機器の近くで使用してはなりません。

測定機器の使用および取扱い

▶ 本製品とアクセサリーは、必ず技術的に問題のない状態で使用してください。

▶ 測定機器をご使用にならない場合には、子供の手の届かない場所に保管してください。本製品に関する知識のない方、本説明書をお読みでない方によるご使用は避けてください。未経験者による測定機器の使用は危険です。

▶ 測定機器は慎重に手入れしてください。可動部分が引っ掛かりなく正常に作動しているか、測定機器の運転に影響を及ぼす各部分が破損・損傷していないかを確認してください。測定機器を再度ご使用になる前に、損傷部分の修理を依頼してください。事故の多くは保守管理の不十分な測定機器の使用が原因となっています。

▶ 本製品は決して改造したり手を加えたりしないでください。Hilti からの明確な許可なしに本製品の改造や変更を行うと、使用者が本製品を操作する権利が制限されることがあります。

▶ 重要な測定の前、また測定機器が落下やその他の機械的な外力を受けた場合は、測定機器の精度をチェックしてください。

HILTI

測定結果は、特定の周囲条件の影響を受けることがあります。これには、強い磁場あるいは電磁場を発生させる装置の近く、振動および温度変化などが考えられます。測定条件が急激に変化する場合、測定結果は正しくないものになることがあります。▶ 極度に低温の場所から暖かい場所に移す場合、あるいはその逆の場合は、製品の温度が周囲温度と同じになるまで待ってから使用してください。温度差が激しいと、誤作動および誤った測定結果の原因となることがあります。▶ アダプターおよびアクセサリーを使用するときは、アクセサリーがしっかり固定されていることを確認してください。測定機器は現場仕様に設計されていますが、他の光学および電子機器（双眼鏡、眼鏡、カメラなど）と同様、取り扱いには注意してください。▶ 所定の動作温度および保管温度を守ってください。

2.2 レーザー測定機器に関するその他の安全上の注意

▶ 本製品を正しくない方法で開くと、クラス2を超えるレーザーが放射されることがあります。本製品の修理は、必ずHilti サービスセンターに依頼してください。測定場所には保護対策を施してください。本製品の設置の際には、レーザービームが他の人あるいは自分自身に向けられていないことを確認してください。レーザービームは目の高さより十分に上か下にくるようにしてください。▶ 測定が不正確になるのを防ぐため、レーザー照射窓は常にきれいにしておいてください。▶ 本製品を使用する前、および本体の使用中にも何回か、精度を点検してください。▶ 反射のある物体あるいは表面付近での測定、ガラスあるいはそれに類似する物質を通しての測定では、正確な測定結果が得られない可能性があります。▶ 本製品は適切な支持具、三脚に取り付けるか、あるいは水平な面に設置してください。▶ 高圧配線の近くではスタッフを使用した作業は許可されません。▶ 測定に影響を及ぼす可能性がある他のレーザー測定機器が近くに設置されていないことを確認してください。▶ レーザー光線は、監視されていない領域へと照射しないでください。

2.3 その他の安全上の注意

▶ 本製品とアクセサリーは、必ず技術的に問題のない状態で使用してください。 ▶ 本製品あるいはアクセサリーには、決して加工や改造を加えないでください。 ▶ 落下する先端工具および/またはアクセサリーによる負傷の危険。作業を開始する前に、バッテリーおよび取り付けたアクセサリーが確実に固定されていることを確認してください。

2.4 電磁波適合性

本体は関連規則の厳しい要求事項に適合するように設計されていますが、Hilti は下記のような事態の発生可能性を完全には排除できません：

• 本体は、他の装置（航空機の航法システムなど）に影響を与える可能性があります。
• 本体は、強力な放射による影響を受けて誤作動する可能性があります。

このような場合、およびその他の不確実性が考えられる場合は、検査測定を行う必要があります。

2.5 バッテリーの慎重な取扱いおよび使用

▶ Li-Ion バッテリーの安全な取扱いと使用のために、以下の安全上の注意を遵守してください。これを守らないと、皮膚の炎症、重篤な腐食負傷、化学火傷、火災および/あるいは爆発の原因となることがあります。 ▶ バッテリーは、必ず技術的に問題のない状態で使用してください。 ▶ 損傷を防止して健康にとってきわめて危険なバッテリー液の漏出を防ぐため、バッテリーは慎重に取り扱ってください！ ▶ バッテリーは決して改造したり手を加えたりしないでください！ ▶ バッテリーを分解したり、挟んだり、80°C（176°F）以上に加熱したり、燃やしたりしないでください。 ▶ ぶつけたり、あるいはその他の損傷を受けたバッテリーは、使用したり充電したりしないでください。バッテリーは、損傷の痕跡がないか定期的に点検してください。 ▶ リサイクルあるいは修理されたバッテリーは、決して使用しないでください。 ▶ バッテリーまたはバッテリー式電動工具は、決して打撃工具として使用しないでください。 バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、爆発の原因となることがあります。

- バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてください。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。 - バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火傷、火災あるいは爆発の原因となることがあります。

必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについては、充電器や電動工具の取扱説明書の記述を確認してください。

▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。

バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッテリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてください。バッテリーを冷ます。1 時間の経過後にも掴むことのできないほどに熱い場合は、そのバッテリーは故障している可能性があります。Hilti サービスセンターにご連絡いただくか、あるいは「Hilti の Li-Ion バッテリーの安全と使用についての注意事項」をお読みください。

Li-Ion バッテリーの搬送、保管および使用に適用される特別の規則を遵守してください。→470 本取扱説明書巻末の QR コードをスキャンして、Hilti の Li-Ion バッテリーの安全と使用についての注意事項をお読みください。

3 製品の説明

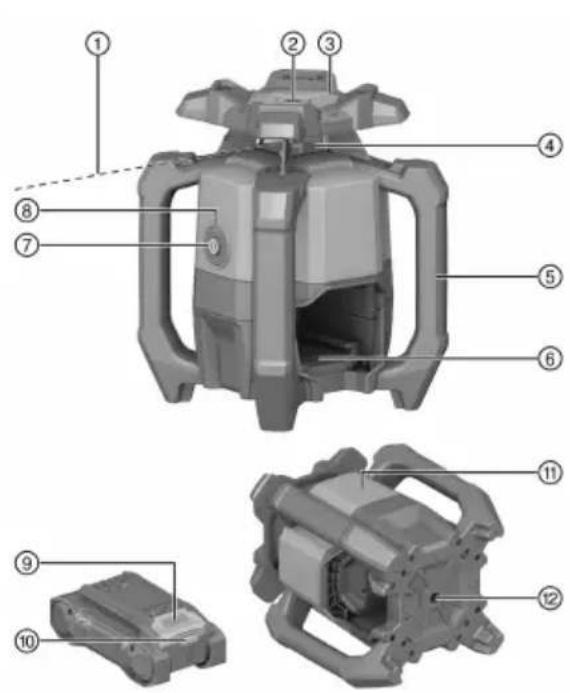

3.1 概要

① レーザービーム（回転面） ② 基準レーザービーム ③ ターゲット調整（照門と照星）×軸 ④ レーザー窓 ⑤ グリップ ⑥ バッテリー接続部 ⑦ ON/OFF ボタン ⑧ 動作状態表示（LED） ⑨ バッテリーロック解除ボタン ⑩ バッテリーステータス表示 ⑪ 性能表示プレート位置 ⑫ 5/8" ネジ付きベースプレート

3.2 正しい使用

本書で説明している製品はヘッドを回転させながら可視赤色レーザービームを照射する回転レーザーで、回転面に対して 90° の角度で照射される基準レーザービームを備えています。この回転レーザーは水平方向で使用することができます。本製品は、たとえば水平墨の写しなど、水平位置合わせの測定、写しおよびチェックを行うためのものです。

- 本製品には、必ずこの表に記載されているモデルシリーズ B 22 のHilti Nuron Li-Ion バッテリーを使用してください。

- これらのバッテリーには、必ずこの表に記載されているシリーズのHilti の充電器を使用してください。

3.3 本体標準セット構成品

回転レーザー、受光器PRA 4、受光器ホルダーPRA 83、単 3 電池×2（一部の市場でのみ）、取扱説明書、製造証明書、本体ケース

その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。

3.4 ON/OFF ボタンの機能

ON/OFF ボタンを短く押すと、回転レーザーがオンまたはオフになります。

さらに、ON/OFF ボタンで以下の機能を有効にすることができます：

・オフの状態でボタンを10秒以上押すと、ショック警告システムが無効になっている状態で回転レーザーがオンになります。

3.5 受光器

Hilti 受光器は、受光領域に照射されているレーザービーム（レーザーレベル）と受光器のマーキング用切込みの間の距離をデジタル表示します。レーザービームは距離が長くでも受光できます。

3.6 自動オフ

回転レーザーに起因する以下の理由により整準が達成されない場合には、自動遮断装置が作動します：

• 水平に対して傾斜がきつすぎる。 ・内部に機械的な問題がある。 ・震動あるいは衝撃により墨出しからずれた。

システムが停止すると、ヘッドの回転が停止して動作状態表示がオレンジ色ですばやく点滅します。

回転レーザーをオフにして再びオンにします。問題が引き続き発生している場合は、Hilti サービスセンターにご連絡ください。

3.7 ショック警告システム

作動中にレーザーが整準範囲から外れると、本製品は内蔵されているショック警告システムにより警告モードに切り替わります。ショック警告システムは整準が完了してから2分が経過した後に作動します。

回転レーザーが警告モードにある場合：

・動作状態表示がオレンジ色でゆっくり点滅します。 ・回転ヘッドが停止し、レーザービームが消えます。

3.8 動作状態表示

回転レーザーは動作状態表示により、様々な動作状態を表示することができます。

状態 意味
動作状態表示が緑色で連続点灯。回転レーザーはオンになっており、整準され、正常に作動しています。
動作状態表示が緑色でゆっくり点滅。回転レーザーが整準しています。
動作状態表示がオレンジ色で連続点灯。ショック警告システムが無効になっています。回転レーザーはオンになっており、整準され、正常に作動しています。
動作状態表示がオレンジ色でゆっくり点滅。	ショック警告システムが無効になっています。回転レーザーが整準しています。
動作状態表示がオレンジ色ですばやく点滅。	回転レーザーにエラーが発生しています。回転レーザーの設置状況を点検してください(振動のない、平らな面など)。
動作状態表示が赤色で点滅(長い点滅3回、短い点滅3回、長い点滅3回、休止)°	回転レーザーが故障しています。Hilti サービスセンターにご連絡ください。

3.9 Li-Ion バッテリーのインジケーター

Hilti Nuron Li-Ion バッテリーは、充電状態、エラーメッセージ、およびバッテリーの状態を表示することができます。

3.9.1 充電状態およびエラーメッセージの表示

警告

負傷の危険 バッテリーの落下！

▶ バッテリーを装着した状態でリリースボタンを押した後には、バッテリーを確実に正しく使用する製品に再ロックするようにしてください。

次の表示を確認するには、バッテリーのリリースボタンを短く押してください。

充電状態および不具合は、接続されている製品がオンになっている間常時表示されます。

状態 意味
4 個の LED(4)が常時緑色で点灯 充電状態:100	%...71 %
3 個の LED(3)が常時緑色で点灯 充電状態:70	%...51 %
2 個の LED(2)が常時緑色で点灯 充電状態:50	%...26 %
1 個の LED(1)が常時緑色で点灯 充電状態:25	%...10 %
1 個の LED(1)がゆっくり緑色で点滅 充電状態:	< 10 %
1 個の LED(1)が高速で緑色で点滅 Li-Ion バッテリー	は完全に放電しています。バッテリーを充電してください。バッテリーの充電の後にも LED が高速で点滅する場合は、Hilti サービスセンターにご連絡ください。
1 個の LED(1)が高速で黄色で点滅 Li-Ion バッテリーまたは接続されている製品が過負荷、過熱、低温の状態にあるか、あるいはその他の不具合が発生しています。製品とバッテリーを推奨動作温度にし、使用時に製品が過負荷にならないようにしてください。メッセージが引き続き出力される場合は、Hilti サービスセンターにご連絡ください。
1 個の LED(1)が黄色で点灯 Li-Ion バッテリーとそれと接続されている製品とに互換性がありません。Hilti サービスセンターにご連絡ください。
1 個の LED(1)が高速で赤色で点滅 Li-Ion バッテリーはロックされていて、使用できません。Hilti サービスセンターにご連絡ください。

3.9.2 バッテリーの状態に関する表示

バッテリーの状態を確認するには、リリースボタンを3秒を超えて押し続けてください。システムは、落下、異物の貫入、外部の熱源による損傷などの誤った使用に起因するバッテリーの機能異常については検知しません。

状態 意味
すべての LED がチェイサーライトとして点灯し、続いて 1 個の LED(1)が常時緑色で点灯。	バッテリーは引き続き使用することができます。
すべての LED がチェイサーライトとして点灯し、続いて 1 個の LED(1)が速く黄色で点滅。	バッテリーの状態確認を終了することができませんでした。手順を繰り返すか、Hilti サービスセンターにご連絡ください。
すべての LED がチェイサーライトとして点灯し、続いて 1 個の LED(1)が常時赤色で点灯。	接続されている製品を引き続き使用できる場合、バッテリーの残り容量は 50% 未満です。接続されている製品を引き続き使用することができない場合、バッテリーは寿命に達していて交換の必要があります。Hilti サービスセンターにご連絡ください。

4 製品仕様

4.1 製品情報

製品世代		01
電源電圧		21.6 V
消費電流		160 mA
PRA 400 使用時の有効照射距離 (直径)		800 m(2,624 ft - 8 in)
10 m での精度(MIL-STD-810G による標準環境条件における)		±0.5 mm(±0.02 in)
回転速度		600/min
レーザークラス		可視、レーザークラス 2、EN/IEC 60825-1:2014
波長 (λ)		630 nm ... 650 nm
出力 (P) 回転レーザー	ビーム	< 3.5 mW , ≥ 300/min
出力 (P) 基準レーザー	ビーム	< 1 mW
パルス幅 (tp)		490 ns
パルス繰返し数 (f)		1 MHz
自動整準範囲		± 5°
基準高度に基づく最大使用高度		2,000 m(6,561 ft - 8 in)
最大相対湿度		80 %
作動時の周囲温度		-20 °C ... 50 °C(-4 °F ... 122 °F)
保管温度		-25 °C ... 63 °C(-13 °F ... 145 °F)
重量		2.60 kg(EPTA-Procedure 01 準拠、バッテリーを含まない)
三脚取付ネジ		5/8 in
落下試験高さ (MIL-STD-810G による標準環境条件における)		1.5 m(4 ft - 11.1 in)
IEC 60529 準拠保護等級		IP66(バッテリーを含まない)
IEC 61010-1 による汚染度		2
基準レーザービーム		連続照射、回転面に対して直角

4.2 バッテリー

バッテリー作動電圧	21.6 V
バッテリー重量	「正しい使用」の章を参照
作動時の周囲温度	-17 °C ... 60 °C(1 °F ... 140 °F)
保管温度	-20 °C ... 40 °C(-4 °F ... 104 °F)
充電開始時のバッテリー温度	-10 °C ... 45 °C(14 °F ... 113 °F)

5 作業準備

警告

負傷の危険 意図しない始動！

▶ バッテリーを装着する前に、バッテリーを装着する製品のスイッチがオフになっていることを確認してください。

▶ 本体の設定、またはアクセサリーの交換の前にバッテリーを取り外してください。

警告

負傷の危険 短絡あるいはバッテリーの落下！

▶ バッテリーを装着する前に、バッテリーの電気接点と製品の電気接点に異物がないことを確認してください。 ▶ バッテリーが正しくロックされていることを常に確認してください。

本書および製品に記載されている安全上の注意と警告表示に注意してください。

5.1 バッテリーを充電する

1. 充電の前に充電器の取扱説明書をお読みください。
2. バッテリーと充電器の電気接点は汚れがなく、乾燥していることを確認してください。
3. バッテリーは許可された充電器で充電してください。

5.2 バッテリーを装着する

警告

負傷の危険 短絡あるいはバッテリーの落下！

バッテリーを装着する前に、バッテリーの電気接点と製品の電気接点に異物がないことを確認してください。 ▶ バッテリーが正しくロックされていることを常に確認してください。

1. はじめてお使いになる前にバッテリーをフル充電してください。
2. ロックの音が聞こえるまでバッテリーを製品へとスライドさせます。
3. バッテリーがしっかりと装着されていることを確認してください。

5.3 バッテリーを取り外す

1. バッテリーのリリースボタンを押します。
2. 製品からバッテリーを抜き取ります。

5.4 転倒防止装置

警告

負傷の危険る先端工具および/あるいはアクセサリーの落下!

▶ 必ずご使用の製品用に推奨されているHilti の工具保持ロープを使用してください。 ▶ 使用の前に毎回、工具保持ロープの固定ポイントに損傷がないか点検してください。

ご使用の国において適用される高所での作業に関する規則に注意してください。

本製品の落下防止には、必ずHilti の工具保持ロープ#2261971 を使用してください。

工具保持ロープは、図に示したように本製品のラグに固定してください。しっかりと固定されていることを確認してください。 ▶ 支持構造物にスナップフックを固定します。スナップフックがしっかりと固定されていることを確認してください。

Hilti 工具保持ロープの取扱説明書の記載に注意してください。

6 ご使用方法

本書および製品に記載されている安全上の注意と警告表示に注意してください。

6.1 回転レーザーおよびバッテリーの正しい取扱い

Hilti Nuron Li-Ion バッテリーに耐候性はありません。バッテリーを雨や湿気から保護してください。

1. 水平モード / 傾斜モードでの作業
2. 傾いた状態での保管または搬送。

回転レーザーを搬送する場合や使用しない場合は、必ずバッテリー収納部とバッテリーが上を向かないように、また湿気が入り込まないように回転レーザーを配置してください。

6.2 回転レーザーをオン/オフにして水平モードで作業する

重要な測定の前、また特に回転レーザーを床に落下させてしまった場合、好ましくない外力が作用した場合、あるいは長期にわたる保管の後には、回転レーザーの照射精度を点検してください。

1. 回転レーザーを水平で安定した、振動のない場所に置くか、適切な支持具に取り付けてください。

▶ ウォールマウントまたは三脚を支持具として使用することができます。設置面の傾斜角は最大±5°です。

1. ボタンを押します。

▶ 回転レーザーが整準しています。動作状態表示が緑色でゆっくり点滅。 ▶ 整準が完了するとレーザービームが発射されて回転します。動作状態表示が、まず緑色で5回すばやく点滅し、その後緑色で連続点灯します。

1. 回転レーザーをオフにするには、ボタンをもう一度押します。

6.3 ショック警告システムを非作動にする

1. オフの状態でON/OFFボタンを10秒以上押し続けます。

▶ 回転レーザーは、ショック警告システムが無効の状態でオンになります。 ▶ 動作状態表示がオレンジ色で点滅または点灯します。

1. ショック警告システムを有効にするには、回転レーザーをオフにし、ON/OFFボタンを短く押して再びオンにします。

7 受光器PRA 4

PRA 4 受光器の詳しい取扱説明書は→こちらです。

7.1 レーザービームを受光器で受光する

1. 受光器を設定するには、受光器の ボタンを押します。
2. 受光器を、レーザービームが受光窓に直接当たるように保持してください。

▶ レーザービームの受光は、表示と音により通知されます。 ▶ 受光器はレーザーレベルからマーキング用切り込みまでの距離を表示します。 ▶ 用途に応じて、回転面がマーキング用切り込みと一致し、受光器が値「0」を表示するまで、受光器または回転レーザーを上方または下方に動かします。

1. 整準中は受光器を動かさずに保持するか、あるいは受光器を固定してください。受光器と回転レーザーの間の視界が妨げられていないことを確認してください。

8 手入れと保守

バッテリーを装着した状態における負傷の危険！

▶ 手入れや保守作業の前に必ずバッテリーを取り外してください!

製品の手入れ

• 付着した汚れを慎重に除去してください。
• 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいただける可能性があるので使用しないでください。
• 本製品の電気接点を清掃するには、清潔な乾いた布を使用してください。

レーザー照射窓の清掃

▶ レーザー照射窓から埃を除去してください。 ▶ レーザー照射窓に指で触れないでください。

ガラス部分は粗い清掃用材に擦られて傷つくことがあります。その場合、本体の測定精度に影響が出る恐れがあります。

Li-Ion バッテリーの手入れ

• 通気溝が詰まっているバッテリーは決して使用しないでください。通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。
• バッテリーを不必要に粉じんや汚れに曝さないようにしてください。バッテリーは、決して高い湿度に曝さないでください（例：水中に沈める、あるいは雨中に放置する）。 水分が浸入したバッテリーは、損傷したものとして取り扱ってください。そのようなバッテリーは不燃性の容器に隔離し、Hilti サービスセンターにご連絡ください。
• バッテリーには、本製品に使用しているのではないオイルやグリスが付着しないようにしてください。バッテリーに不必要な粉じんあるいは汚れが堆積しないようにしてください。バッテリーは、乾いた柔らかいブラシまたは乾いた布で清掃してください。シリコンを含んだ磨き粉はプラスチック部品をいただける可能性があるので使用しないでください。 バッテリーの電気接点に手を触れないでください、また、工場出荷時に塗布されているグリスを電気接点からぬぐい取らないでください。
• 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨き粉はプラスチック部品をいただける可能性があるので使用しないでください。

保守

警告

感電による危険！電気部品の誤った修理は、重傷事故および火傷の原因となることがあります。

▶ 電気部品の修理を行うことができるのは、訓練された修理スペシャリストだけです。

• 目視確認可能なすべての部品については損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。
• 損傷および / または機能に問題のある場合は、本製品を使用しないでください。速やかにHilti サービスセンターに本製品の修理を依頼してください。
• 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それらが問題なく作動するか点検してください。

安全な作動のために、必ず純正のスペアパーツ、消耗品、アクセサリーを使用してください。本製品向けにHiltiが承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Storeにお問い合わせいただくか、あるいはwww.hilti.groupでご確認ください。

8.1 測定精度を点検する

技術的な製品仕様を維持するには、本体を定期的に（少なくとも大がかりな測定／重要な測定の前に）点検してください。

本体を高いところから落下させた場合は、正しく機能するか検査する必要があります。以下の条件では、本体は問題なく作動しているとみなすことができます：

• 落下の際に製品仕様に記載の落下高さを超過していなかった。
• 本体は落下前にも正常に動作していた。
• 本体が落下の際に機械的な損傷（ペンタプリズムの破損など）を受けなかった。
• 本体は動作時に回転レーザービームを生成する。

8.2 水平方向の主軸と横軸をチェックする

1. 三脚を壁から約 20 m（66 フィート）離して設置し、三脚ヘッドを水準器で水平に調整します。
2. 回転レーザーを三脚に取り付け、ターゲット切込みを用いて回転レーザーを壁に位置決めします。
3. 図 a：受光器を使用してポイント(1)を受け、壁にポイントをケガきます。
4. センター軸を中心として回転レーザーを時計方向に 90° 回転させます。このとき回転レーザーの高さを変えてはなりません。
5. 図 b：受光器を使用して別のポイント(2)を受け、壁にポイントをケガきます。
6. 図 c および d：前の 2 つのステップをさらに 2 回繰り返します。受光器を使用してポイント(3) と(4) を受け、壁にポイントをケガきます。

ケガいたポイント(1)と(3)間(主軸)またはポイント(2)と(4)間(横軸)の垂直方向の間隔がそれぞれ 2 mm 未満（20 m の場合）（66 フィートの場合は 0.08 インチ未満）であれば、本体の精度は仕様の範囲内にあります。この間隔が上記の値より大きい場合は、回転レーザーの校正をHilti サービスセンターに依頼してください。

8.3 Hilti 測定技術サービス

Hilti 測定技術サービスは測定機器の点検を行い、取扱説明書に記載されている製品仕様を満たしていない場合には修正して製品仕様を満たした状態にあるかどうかを再点検します。チェックの時点において製品仕様を満たした状態にあることは、サービス証明書により確認されます。以下をお勧めします：

• 使用状況に応じて適切な点検間隔を選択すること。
• 本体を通常よりも厳しい条件で使用した後、重要な作業の前、これらに該当しなくても少なくとも1年に1回はHilti測定技術サービスに点検を依頼すること。

Hilti測定技術サービスによる点検は、使用前および使用中のユーザーによる測定機器のチェックを不要にするものではありません。

9 搬送および保管

バッテリー工具およびバッテリーの搬送

注意

搬送時の予期しない始動！

▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください!

▶ バッテリーを取り外してください。バッテリーは決して梱包しない状態で搬送しないでください。搬送中のバッテリーは、他のバッテリー電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国（地域）の規則を遵守してください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配してください。 ▶ 使用の前にその都度、また長距離の搬送の前後には、製品とバッテリーに損傷がないか点検してください。

バッテリー工具およびバッテリーの保管

警告

故障したあるいは液漏れしたバッテリーによる予期しない損傷！

▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください!

▶ 製品とバッテリーは涼しくて乾燥した場所に保管してください。製品仕様465に記載されている温度の限界値に注意してください。 ▶ バッテリーは充電器内で保管しないでください。充電の後は、必ずバッテリーを充電器から取り出してください。 ▶ バッテリーを太陽の直射下、熱源の上、窓際等で保管しないでください。 ▶ 製品およびバッテリーは、子供や権限のない人が手を触れることのないようにして保管してください。 ▶ 使用の前にその都度、また長期にわたる保管の前後には、製品とバッテリーに損傷がないか点検してください。

10 故障時のヒント

いかなる不具合の発生時にも、バッテリーのステータス表示を確認してください。Li-Ionバッテリーのインジケーター464の章を参照してください。

この表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはHilti サービスセンターにご連絡ください。

故障 考えられる原因 解決策
バッテリーの LED に何も表示されない	バッテリーの故障。▶ Hilti サービスセンターにご連絡ください。
バッテリーが「カチッ」と音がするまでロックされない。	バッテリーのロックノッチが汚れている。	▶ ロックノッチを清掃してバッテリーを改めてロックしてください。
製品あるいはバッテリーが非常に熱くなる。	電気的故障	▶ 製品の電源を直ちに切ってバッテリーを取り外して観察してください、バッテリーを冷ましてHilti サービスセンターに連絡してください。

11 廃棄

警告

誤った廃棄による負傷の危険！漏出するガスあるいはバッテリー液により健康を損なう危険があります。

▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。

Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い工具をリサイクルのために回収しています。詳細については弊営業担当またはHilti 代理店・販売店にお尋ねください。

▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！

12 メーカー保証

▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。

13 その他の情報

ご使用の製品向けのアクセサリー、システム製品および詳細情報は、→こちらでご確認ください。

RoHS (有害物質使用制限に関するガイドライン)

14 Hilti Li-Ion バッテリー

安全と用途に関する注意事項

本書において「バッテリー」という用語は、その内部に複数の結合されたリチウムイオンセルを収納している再充電が可能な Hilti 製 Li-Ion バッテリーを指します。バッテリーは Hilti 製電動工具専用で、それ以外の用途には使用できません。必ず純正のHilti 製バッテリーを使用してください！

製品の説明

Hilti 製バッテリーは、セル管理システムおよびセル保護システムを装備しています。

このバッテリーは、高い規定のエネルギー密度を可能にするリチウムイオン吸蔵材料を含むセルで構成されています。Li-Ion セルには、メモリー効果がきわめて低いが、衝撃、深放電あるいは高湿度には非常に弱いという特性があります。

Hilti 製バッテリーの使用が許可されている製品については、最寄りのHilti Store またはwww.hilti.group でご確認ください。

安全について

▶ Li-Ion バッテリーの安全な取扱いと使用のために、以下の安全上の注意を遵守してください。これを守らないと、皮膚の炎症、重篤な腐食負傷、化学火傷、火災および / あるいは爆発の原因となることがあります。 - 損傷を防止して健康にとってきわめて危険なバッテリー液の漏出を防ぐため、バッテリーは慎重に取り扱ってください！

▶ バッテリーは決して改造したり手を加えたりしないでください！ ▶ バッテリーを分解したり、挟んだり、80℃以上に加熱したり、燃やしたりしないでください。 ▶ ぶつけたり、あるいはその他の損傷を受けたバッテリーは、使用したり充電したりしないでください。バッテリーは、損傷の痕跡がないか定期的に点検してください。

▶ リサイクルあるいは修理されたバッテリーは、決して使用しないでください。

▶ バッテリーまたはバッテリー式電動工具は、決して打撃工具として使用しないでください。

▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないでください。これを守らないと、爆発の原因となることがあります。

バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある物体で触れないようにしてください。これを守らないと、バッテリーの損傷、物財の損傷および負傷の原因となることがあります。

▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿気が入り込むと、短絡、感電、火傷、火災あるいは爆発の原因となることがあります。

必ずご使用のバッテリータイプ用に指定された充電器と電動工具を使用してください。これについては、充電器や電動工具の取扱説明書の記述を確認してください。

▶ バッテリーは、爆発の可能性がある場所で使用あるいは保管しないでください。

バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。バッテリーを、目視確認が可能で可燃物のない場所に、可燃性の資材から十分な距離を設けて置いてください。バッテリーを冷まします。1時間経過後にも掴むことのできないほど熱い場合は、そのバッテリーは故障している可能性があります。バッテリー火災の際の処置の章の指示に従ってください。

バッテリーが損傷した場合の対処

▶ バッテリーが損傷した場合は、必ずHiltiサービスセンターにご連絡ください。 ▶ バッテリー液が漏出しているバッテリーは使用しないでください。 ▶ 漏出したバッテリー液は、直接眼および/または皮膚に触れないようにしてください。バッテリー液の取り扱いの際には、必ず保護手袋とアイシールドを着用してください。 ▶ 漏出したバッテリー液を取り除くには、そのための許可を得ている化学洗浄剤を使用してください。バッテリー液の清掃に関する各国（地域）の規則を遵守してください。 故障したバッテリーは可燃性の容器内に置かず、乾燥した砂、石灰粉（CaCO₃）あるいはケイ酸塩（バーミキュライト）を被せます。続いてカバーを空気が入らないように密閉し、容器を可燃性の気体、液体、物体から遠ざけて保管します。 容器の廃棄は、最寄りのHilti Storeあるいは適切な廃棄物処理業者に依頼してください。損傷したバッテリーの搬送に関する各国（地域）の規則を遵守してください。

バッテリーが機能しなくなった場合の対処

▶ 正常ではない充電、異常に長い充電時間、感知できるほどの出力低下、通常ではないLED動作、あるいはバッテリー液の漏出などのバッテリーの異常動作に注意してください。これらは、バッテリー内部に問題があることを示唆しています。 ▶ バッテリー内部に問題があることが疑われる場合は、Hiltiサービスセンターにご連絡ください。 バッテリーが機能しない場合、バッテリーの充電が不可能な場合、あるいはバッテリー液が漏出する場合は、バッテリーを廃棄する必要があります。メンテナンスおよび廃棄の章を参照してください。

バッテリー火災の際の処置

警告

バッテリー火災による危険！ 燃えているバッテリーは、腐食負傷、火傷あるいは爆発の原因となることがある、（爆発の危険も伴った）危険な液体と揮発性ガスを放出します。

▶ バッテリー火災を消火する際は、個人保護用具を着用してください。

▶ 危険なガスおよび爆発の危険があるガスを逃がすために、充分な換気を確保します。 ▶ 煙の発生が著しい場合には、直ちにその場を離れてください。 ▶ 気管に刺激痛のある場合は医師に相談してください。 ▶ 消火を試みる前に、消防に連絡してください。 ▶ バッテリー火災の消火には水以外のものは使用せず、できるだけバッテリーから離れて消火してください。粉末消火器や消火ブランケットはLi-Ionバッテリーには効果がありません。延焼領域については、通常の消火剤で対応できます。 ▶ 大量の燃えているバッテリーを動かそうと試みないでください。火の燃え移っていない物体をバッテリー周辺から遠ざけて、燃えているバッテリーを周囲から隔離します。

冷ますことのできない、煙を出しているあるいは燃えているバッテリー：

▶ 燃えているバッテリーをシャベルなどに乗せて水の入ったバケツに入れます。冷却効果により、まだ発火の危険がある温度に達していないバッテリーセルへの延焼が低減されます。 ▶ バッテリーを24時間以上バケツの中に入れておき、バッテリーを完全に冷まします。 ▶ バッテリーが損傷した場合の対処の章を参照してください。

輸送および保管について

▶ 周囲温度： -17°C...+60°C / 1°F...140°F ▶ 保管温度：-20℃...+40℃ / -4℃...104℃ ▶ バッテリーは充電器内で保管しないでください。充電の後は、必ずバッテリーを充電器から取り出してください。 バッテリーはできるだけ涼しくて乾燥した場所に保管してください。涼しい場所での保管はバッテリーの作動時間を長くします。バッテリーを太陽の直射下、ラジエーターの上、窓際等で保管しないでください。 ▶ バッテリーは郵送しないでください。損傷していないバッテリーを送付する場合は、運送業者を手配してください。 バッテリーは決して梱包しない状態で輸送しないでください。輸送中のバッテリーは、他のバッテリー電極と接触して短絡の原因となることを防ぐために、過大な衝撃や振動から保護し、あらゆる導電性の物体あるいは他のバッテリーから隔離する必要があります。バッテリーの搬送に関する各国（地域）の規則を遵守してください。

手入れと保守および廃棄

バッテリーは清潔に保ち、オイルやグリスで汚さないようにしてください。バッテリーに不要な粉じんあるいは汚れが付着しないようにしてください。バッテリーは、乾いた柔らかい刷毛、あるいは清潔な乾いた布で清掃してください。 ▶ バッテリーは、決して通気溝が覆われた状態で使用しないでください。通気溝を乾いた柔らかいブラシを使用して慎重に掃除してください。 ▶ 内部に異物が入らないようにしてください。 ▶ バッテリー内に湿気が入り込まないようにしてください。バッテリー内に湿気が入り込んだ場合は、そのバッテリーは損傷したものとして取り扱い、不燃性の容器に入れて隔離してください。

▶ バッテリーが損傷した場合の対処の章を参照してください。

▶ 誤った方法で廃棄すると、漏出するガスあるいはバッテリー液により健康を損なう危険があります。バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。損傷したバッテリーの搬送に関する各国（地域）の規則を遵守してください。 ▶ バッテリーを一般ゴミとして廃棄してはなりません。 バッテリーは子供が手を触れることのないように廃棄してください。短絡を防止するために接続部を非導電性のもので覆ってください。

オリジナル取扱説明書

1 取扱説明書に関する情報

1.1 本書について

製造者は、単独の責任において本書で説明している製品が有効な法規と有効な標準規格に適合していることを宣言します。

技術資料は本書の後続の頁に記載されています：

回転レーザー PR 4-22
製品世代 01
製造番号 1-999999999999

ko 適合性宣言

適合性宣言
