- 注意！在使用本產品之前，請確保您已閱讀並瞭解產品隨附的操作說明書，包括說明、安全性和警示注意事項、圖解和規格。尤其是熟悉所有說明、安全性和警示注意事項、圖解、規格、組件和功能。若未遵守，可能會導致觸電、火災和/或嚴重傷害的風險。妥善保存操作說明書，包括所有說明、安全性和警示注意事項，以備日後使用。
- HILSTI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。
- 隨附的操作說明書符合印刷時的最新技術水準。您隨時可在Hilti產品頁面上尋找最新版本。為此，請點選操作說明書中標示符號的連結或QR碼。
- 將產品交予他人時，必須連同本操作說明書一併轉交。
僅適用於台灣
進口商：喜利得股份有限公司
地址：新北市板橋區
新站路16號24樓22041
電話: 0800-221-036
1.2 已使用的符號解釋
1.2.1 警告
警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：
危险
危險！
此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。
警告
警告！
此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。
注意
注意！
▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。
1.2.2 操作說明中的符號
本操作說明中採用以下符號：
1.2.3 圖解中的符號
圖解中採用了以下符號：
2 號碼對應操作說明的開始處的圖解。
3
圖解中的編號表示重要的工作步驟或對工作步驟重要的元件。在文字中，這些工作步驟或元件以對應的數字明顯顯示，例如(3)。
11
概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。
1.3 產品專屬符號
1.3.1 一般符號
與產品相關的符號。
Li-Ion
本產品支援近距離無線通訊（NFC）技術，其相容於iOS及Android平台。
1.4 產品上
雷射資訊
雷射光束！請勿直視雷射光束！
本產品符合根據IEC60825-1/EN60825-1:2014標準的雷射等級2，並符
合CFR 21 § 1040 (Laser Notice 56)。
本產品屬於消費性雷射產品，符合EN 50689:2021的要求。
2 安全性
2.1 掃描工具一般安全操作說明
警告！請詳閱所有的安全預防措施及其他說明。如果不恰當地使用掃描工具，則可能會產生危險。若未遵守安全說明及其他說明，可能導致掃描工具損壞及 / 或人員重傷。
保留所有的安全操作說明及資訊以供日後參考。
工作區域安全
▶ 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作場所容易發生意外。
不可在容易發生爆炸的環境中使用本產品，例如有可燃性液體、瓦斯或粉塵存在的環境。
使用本產品時請勿讓旁觀者、兒童與訪客靠近。
▶ 僅可在指定的使用限制範圍內使用本產品。
遵守所在國家的意外事故防範法規。
電力安全
▶ 請勿讓產品暴露在雨中或潮濕的環境下。水氣滲入會造成短路、觸電、燙傷或爆炸。
▶ 雖然本產品具有防潮設計，但在放入攜帶盒前，應先將產品擦乾。
人員安全
操作掃描工具時，請提高警覺，注意進行中的工作並保持冷靜。您若感到疲倦或仍處於藥品、酒精或藥物的影響，請勿使用本掃描工具。如使用本掃描工具稍有不慎，可能會導致嚴重傷害。
▶ 請避免不當的姿勢。隨時站穩並維持平衡。
▶ 請穿戴個人防護裝備。穿戴個人防護設備可減少受傷危險。
- 勿使用任何失效的安全保護裝置，並請勿移除任何標示或警告標誌。
避免機具意外啟動。當您連接充電電池、拿起或攜帶時，請確保掃描工具已關閉。
▶ 請依據本說明以及本裝置類型專有的規定使用本產品及配件。請考量工作條件以及欲進行的工作。將產品用在原目的外之用途可能會造成危險。
即便您已多次使用並熟悉本掃描工具，仍請勿疏於安全意識及輕忽掃描工具安全規範。粗心大意可能會在轉瞬間即造成嚴重傷害。
本掃描工具不可靠近醫療裝置使用。
掃描工具的使用與操作
▶ 僅在本產品和配件能正常運轉時使用。
不使用掃描工具的時候，請貯放到兒童拿不到的地方。請勿讓不熟悉本產品或本說明的人員操作產品。掃描工具在經驗不足的使用者手中是很危險的。
請細心地維護掃描工具。檢查移動性零件是否正常運作且未卡住，並確定沒有零件破裂或損壞，如此一來才不會影響掃描工具的操作。如果掃描工具受損，請先修理再使用。很多意外便是因掃描工具維護不當所引起。
在任何情況下都不得修改或改裝本產品。進行未經Hilti許可之變更或修改會限制使用者該產品的使用權利。
在重要的測量前，以及在掉落或受到其他機械物體撞擊力後，使用者應檢測掃描工具的準確度。
▶ 基於套用的原則，某些周圍環境可能會影響測量結果。這包括例如靠近能產生強烈磁場或電磁場的設備、震動和溫度改變。
- 快速變化的測量條件可能會導致錯誤的測量結果。
將產品從很冷移到溫暖的環境，或從很熱移到冰冷的環境時，使用前應先讓產品適應溫度。溫差過大可能會導致操作及測量結果錯誤。
- 使用轉接器或其他配件時，請確定配件已確實架好。
▶ 雖然本掃描工具設計可在不良的工作環境中使用，但仍應像其他光學產品（如雙目鏡、眼鏡、相機）般謹慎使用。
▶ 請遵守規定的操作與貯放溫度。
2.2 雷射测量工具之補充安全性提示
若未正確打開本產品，可能會發出超過等級2的雷射輻射。請務必將受損產品交付Hilti維修中心進行維修。
維護您進行測量場地的安全。設定時，請確定雷射光束不會直射他人或自己。投射的雷射光束須高於或低於視線高度。
▶ 為避免測量誤差，請保持雷射出口窗之清潔。
在使用前應檢查產品精確度，而使用期間也應檢查數次。
相對物件或表面附近取得的讀數，因玻璃片或相似物質會出現不正確的結果。
▶ 請將本產品固定在適合的支架、三腳架上，或將其放置於平面上。
▶ 不可於頭頂高度以上的電壓纜線使用伸縮標尺。
▶ 請確認周圍沒有其他雷射測量工具正在使用中，否則您的測量可能會受其影響。
不可讓雷射光束超出無人看管的區域。
2.3 其他安全須知
▶ 僅在本產品和配件能正常運轉時使用。
▶ 勿嘗試以任何方式改裝產品或配件。
- 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。
2.4 電磁相容性
雖然本產品是遵照適用規定的最嚴謹標準而製造，但Hilti無法完全排除發生下列情況的可能性：
- 本工具可能與其他裝置產生干擾（例如航空器導航設備）。
- 機具可能會受制於電磁輻射所引起之負面影響，而導致錯誤操作。
若有這種情況或不確定是否有這種情況，應使用其他方法確定測量結果。
2.5 小心處理和使用電池
請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請使用狀態完好無損的電池。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。
請遵守適用於運輸、存放和使用鋰離子電池的專用指令。500
請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。

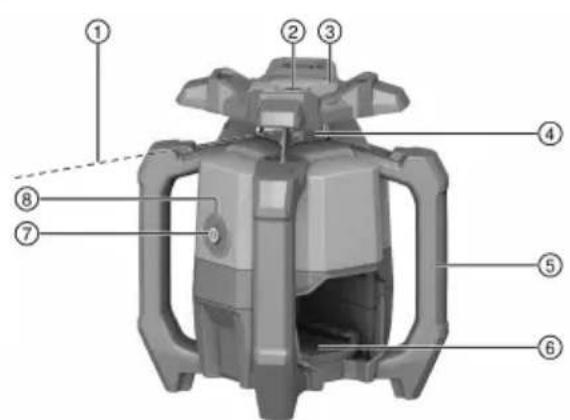

3.1 總覽
① 雷射光束（旋轉平面）
② 參考光束
③ 目標符號（視覺瞄準輔助裝置）X軸
④ 雷射窗
⑤ 握把
⑥ 電池接座
⑦ On/off按鈕
⑧ 操作狀態指示燈（LED）
⑨ 電池拆卸鈕
⑩ 電池狀態指示器
⑪ 功率銘牌的位置
⑫ 附5/8"螺紋的底座
3.2 預期用途
本產品係為旋轉雷射水平儀，具有可見紅色旋轉雷射光束，以及設定與主光束呈現90°夾角的參考光束。旋轉雷射測量儀可用於水平之平面。本產品之設計用途為水平高度梯度的判斷、傳輸和檢查，例如儀表平面圖和立面平面圖的傳輸。
- 本產品限使用本表中指定的B 22系列Hilti Nuron鋰電池。
- 僅可使用此表格中所列Hilti系列的電池充電器為電池充電。
3.3 供貨內容
旋轉雷射測量儀，雷射接收器PRA 4，雷射接收器支架PRA 83，2x AA電池（非所有市場），操作說明，製造商證書，手提箱
關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group
3.4 On/off按鈕功能
透過短按On/off按鈕即可啟動或關閉旋轉雷射測量儀。
此外還可使用On/off按鈕啟動以下功能：
- 在關機狀態時按下按鈕≥10秒鐘即會以停用震動警告的模式啟動旋轉雷射測量儀。 495
3.5 雷射接收器
Hilti雷射接收器會以數位方式顯示雷射接收器上標示刻痕雷射光束（雷射面）打在接收器偵測區上的位置間之距離。雷射光束也可經過長距離接收。
3.6 自動斷電
當機具因旋轉雷射測量儀有以下情況而無法自行調平時將會自動關閉：
- 相對於水平面的傾斜度過大時。
- 有內部的機械問題。
- 因衝擊或震動而失去平衡。
成功關閉後，旋轉即關閉且操作狀態指示燈快速閃爍橙燈。
關閉旋轉雷射測量儀然後再啟動。若問題依舊存在，請洽詢Hilti維修中心。
3.7 震動警告功能
若旋轉雷射測量儀在操作過程中失去水平，內建的震動警告功能會將產品切換成警告模式。本震動警告功能會在自動調平完成兩分鐘後才會啟動。
若旋轉雷射測量儀進入警告模式：
- 操作狀態指示燈緩慢閃爍橙燈。
- 雷射頭會停止旋轉且雷射光束熄滅。
3.8 操作狀態指示燈
旋轉雷射測量儀具備一個可顯示各種操作狀態的操作狀態指示燈。
| 狀態 意義 | |
| 操作狀態指示燈持續亮綠燈。 旋轉雷射測量儀已啟動、調平一次且正常運作。 | |
| 操作狀態指示燈緩慢閃爍綠燈。 旋轉雷射測量儀自動調平。 | |
| 操作狀態指示燈持續亮橙燈。 震動警告功能已停用。 | 旋轉雷射測量儀已啟動、調平一次且正常運作。 |
| 操作狀態指示燈緩慢閃爍橙燈。 震動警告功能已停用。 | 旋轉雷射測量儀自動調平。 |
| 操作狀態指示燈快速閃爍橙燈。 旋轉雷射測量儀發生錯誤。檢查旋轉雷射測量儀的放置(例如無振動、平坦的面積等) | |
| 操作狀態指示燈閃爍紅燈(3長,3短,3長,暫停) | 旋轉雷射測量儀故障。聯絡Hilti維修中心。 |
3.9 鋰電池的顯示幕
Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。
3.9.1 電力和錯誤訊息的顯示
警告
有受傷的危險！因電池掉落
- 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。
如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。
只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。
| 狀態 意義 | |
| 四個(4)LED持續亮綠燈 充電狀態:100%至71% | |
| 三個(3)LED持續亮綠燈。 充電狀態:70%至51% | |
| 兩個(2)LED持續亮綠燈。 充電狀態:50%至26% | |
| 一個(1)LED持續亮綠燈。 充電狀態:25%至10% | |
| 一個(1)LED緩慢閃綠燈。 充電狀態:<10% | |
| 一個(1)LED快速閃綠燈。 鋰電池已完全沒電。裝入電池。 電池充電後若LED仍快速閃爍,請洽詢Hilti維修中心。 | |
| 一個(1)LED快速閃黃燈。 鋰電池或與之連接的產品過載、溫度太高、溫度太低 或有其他故障情形。 請讓產品和電池維持在建議的操作溫度,並在使用時不要使產品過載。 若訊息持續存在,請洽詢Hilti維修中心。 | |
| 一個(1)LED亮黃燈 鋰電池和與其連接的產品不相容。請聯絡Hilti維修中心。 | |
| 一個(1)LED快速閃紅燈 鋰電池已鎖定,無法繼續使用。請聯絡Hilti維修中心。 | |
3.9.2 顯示電池狀態
如欲檢查電池狀態，請按住拆卸鈕3秒鐘以上。系統無法偵測到電池因掉落、刺穿、外部熱損傷等錯誤使用造成的潛在功能故障。
| 狀態 意義 | |
| 所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠色。 | 電池仍可繼續使用。 |
| 所有LED以跑馬燈形式亮起,然後一個LED快速閃爍黃色。 | 無法完成有關電池狀態的查詢。請重複上述程序或洽詢Hilti維修中心。 |
| 所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠紅色。 | 若連接之產品仍可繼續使用,剩餘的電池容量會低於50%。若連接之產品無法使用,表示電池已達最終使用壽命,應進行更換。請聯絡Hilti維修中心。 |
4 技術資料
4.1 產品資訊
| 產品世代 | 01 | |
| 額定電壓 | 21.6 V | |
| 額定電流 | 160 mA | |
| 使用PRA 400的接收範圍(直徑) | 800 m(2,624 ft - 8 in) | |
| 10 m的精確度(依據MIL-STD-810G的標準環境條件) | ±0.5 mm(±0.02 in) | |
| 轉速 | 600 rpm | |
| 雷射級數 | 可目視,雷射等級2;EN/IEC 60825-1:2014 | |
| 波長(λ) | 630 nm ... 650 nm | |
| 輸出電源(P)旋轉雷射光束 | < 3.5 mW , ≥ 300 rpm | |
| 輸出電源(R)參考雷射光束 | < 1 mW | |
| 脈衝持續時間(tp) | 490 ns | |
| 脈衝頻率(f) | 1 MHz | |
| 自動調平範圍 | ±5° | |
| 高於基準高度的最大操作高度 | 2,000 m(6,561 ft - 8 in) | |
| 最大空氣相對濕度 | 80 % | |
| 操作時的環境溫度 | -20 °C ... 50 °C(-4 °F ... 122 °F) | |
| 貯放溫度 | -25 °C ... 63 °C(-13 °F ... 145 °F) | |
| 重量 | 2.60 kg(根據EPTA-Procedure 01不含電池) | |
| 三腳架螺絲孔 | 5/8 in | |
| 掉落測試高度(依據MIL-STD-810G的標準環境條件) | 1.5 m(4 ft - 11.1 in) | |
| 防護等級符合IEC 60529 | IP66(不含充電電池) | |
| 汙染等級符合IEC 61010-1 | 2 | |
| 參考光束 | 持續的光束,與旋轉面垂直 | |
4.2 電池
| 電池操作電壓 | 21.6 V |
| 電池重量 | 請參閱「預期用途」章節 |
| 操作時的環境溫度 | -17 °C ... 60 °C(1 °F ... 140 °F) |
| 貯放溫度 | -20 °C ... 40 °C(-4 °F ... 104 °F) |
| 電池充電啟動溫度 | -10 °C ... 45 °C(14 °F ... 113 °F) |
5 工作場所的準備工作
警告
有受傷的風險！因意外啟動
置入電池前，請確認產品已關閉。
在調整機具或變更配件前請先將電池拆下。
警告
有受傷的危險 因短路或電池掉落！
- 置入電池前，請確認電池的接點及產品的接點上無任何異物。
▶ 確認電池已確實咬合。
請遵守本文件中與產品上的安全說明和警告。
5.1 為電池充電
- 電池充電前，請閱讀充電器的操作手冊。
- 確認電池的接點和充電器的接點清潔且乾燥。
- 請使用經認可的充電器對電池充電。494
5.2 置入電池
警告
有受傷的危險 因短路或電池掉落！
置入電池前，請確認電池的接點及產品的接點上無任何異物。
▶ 確認電池已確實咬合。
- 初次使用前，請將電池完全充電。
- 將電池推入產品中，直到聽到卡入聲。
- 請檢查電池是否安裝牢固。
5.3 卸下電池
- 按下電池拆卸鈕。
- 將電池從產品卸下。
5.4 防墜安全裝置
警告
受傷危險 因工具和/或配件掉落所致！
- 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。
每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。
請您遵守各國的高處作業規範。
請僅使用Hilti工具繫繩吊環#2261971，作為本產品的防墜保護。
如圖所示，利用環圈將工具繫繩吊環固定在本產品上。檢查其是否確實牢固。
▶ 將彈簧鉤扣固定在具支承功能的結構上。檢查彈簧鉤扣是否確實牢固。
請遵守Hilti工具繫繩吊環的操作說明書。
6 操作
請遵守本文件中與產品上的安全說明和警告。
6.1 正確使用旋轉雷射測量儀和電池
Hilti Nuron鋰電池不具備防護等級。請勿讓電池暴露在雨中或潮濕的環境下。
- 以水平模式 / 傾斜面模式工作。
- 橫躺或以傾斜方式搬運。
▶ 若要搬運或在不使用時，請確保旋轉雷射測量儀的電池匣和電池不可朝上，且不可讓濕氣入侵。
6.2 啟動 / 關閉旋轉雷射測量儀並在水平平面上作業
使用旋轉雷射測量儀進行重要工作前請先確認其精確度，尤其是經過摔落或受過異常干擾或衝擊後，或甚至是經過長時間貯放後。
- 將旋轉雷射測量儀放置在平坦、穩定、無震動和搖動的平面上，並將其組裝在適合的支架上。
▶ 牆架或三腳架可作為固定裝置。所安裝的表面傾斜度不可超過±5°。
- 按下按钮。
▶ 旋轉雷射測量儀自動調平。操作狀態指示燈緩慢閃爍綠燈。
一旦機具自動歸於水平，雷射光束便會射出並旋轉。操作狀態指示燈先快速閃爍綠燈5次，接著持續亮起綠燈。
- 若要關閉旋轉雷射測量儀，請重新按下按鈕。
6.3 關閉震動警告功能
- 在關機狀態下按下並按住On/off按鈕≥10秒鐘。
▶ 旋轉雷射測量儀即會在停用震動警告的狀態下啟動。
操作狀態指示燈閃爍或亮起橙燈。495
- 若要重新啟用震動警告，請關閉旋轉雷射測量儀並短按On/off按鈕重新開機。
7 雷射接收器 PRA 4
關於雷射接收器 PRA 4 的詳細操作說明書，請參閱→此處。
7.1 使用雷射接收器接收雷射光束
- 按下雷射接收器上的按钮 ① 以啟動雷射接收器。
- 握住雷射接收器，並將接收視窗面向雷射光束的平面。
▶ 接收到雷射光束時會以圖型及聲音訊號顯示。
- 雷射接收器顯示雷射水平面至標示刻痕的距離。
根據應用情況，將雷射接收器或旋轉式雷射測量儀上下移動，直到旋轉面與標示刻痕一致，且雷射接收器顯示數值「0」。
- 在校準期間，讓雷射接收器保持靜止或將其固定。請注意雷射接收器旋轉式雷射測量儀之間的視野無阻。
警告
電池裝入時有受傷的危險！
進行維護及保養前，請務必卸下電池！
產品保養
- 小心地清除頑強的髒污。
· 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 - 請使用乾淨的乾布清潔產品的接點。
清潔雷射出口窗
吹掉雷射出口窗的所有灰塵。
▶ 請勿以手指接觸雷射出口窗。
粗糙的乾淨材料會刮傷玻璃、影響裝置的精確度。
鋰電池的保養
·通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。
- 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。
電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。
·避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。
請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂
· 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。
維護
警告
電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。
- 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。
- 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。
· 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。 - 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。
為確保運作的安全及可靠性，請務必使用原廠Hilti備件、耗材與配件。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件：www.hilti.group
8.1 準確度的檢查
為確保機具符合技術規格，應定期進行檢查（至少於每一次重要/相關測量作業開始前）。
若從一定高度落下，機具應進行檢查以確保運作正常且準確。在下列狀況下可假設工具可以正常運作：
- 掉落高度未超過技術資料的設定。
· 機具在受到衝擊前的運作良好。 - 機具未因衝擊出現明顯的機構損壞（例如稜鏡斷裂）。
- 機具在運作時射出旋轉雷射光束。
8.2 檢查主要及横向水平軸
- 將三腳架放置在離牆約20 m（66 ft）的位置，並使用氣泡水平儀對準三腳架頭。
- 將旋轉雷射測量儀裝在三腳架上，並使用目標刻痕將旋轉雷射測量儀對準牆壁。
- 圖a：使用雷射接收器捕捉一個點(1)並在牆上標記該點。
- 將旋轉雷射測量儀以中軸為中心順時針旋轉90°。此時請確保旋轉雷射測量儀的高度不變。
- 圖b：使用雷射接收器捕捉第二個(2)並在牆上標記該點。
- 圖c與d：請再重複兩次上述的兩個步驟。使用雷射接收器捕捉一個點(3)和(4)並在牆上標記這些點。
謹慎執行這個程序之後，已標示的(1)點和(3)點（主軸）與(2)點和(4)點（橫向軸）之間的垂直距離應該<2 mm（位於20 m處）（位於66 ft處為0.08"）。若差異超過此範圍，請將旋轉雷射測量儀送回Hilti維修中心進行校準。
8.3 Hilti量測系統服務
Hilti量測系統服務會檢查掃描機具，若發現從特定精確度偏移，將會重新校準機具，並再次檢查以確保符合規格。在測試時，維修認證會提供符合規格的書面確認。下列是建議的程序：
- 根據裝置的使用狀況選擇對應的測試 / 檢查間隔時間。
- 在非常重度或在異常環境或壓力下使用後且需要進行重要工作前，應由Hilti量測系統服務檢查，或是每年至少檢查一次。
即使將產品交由Hilti量測系統服務中心測式與檢查，使用者仍有義務在使用前和使用期間檢查掃描機具。
9 搬運和貯放
充電式工具和充電電池的運輸
注意
搬運時意外啟動！
▶ 搬運產品時務必卸下電池！
▶ 取出電池。
切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
每次使用前以及長途運輸前後請檢查本產品和電池是否受損。
充電式工具和充電電池的貯放
警告
瑕疵或漏液的電池所造成的意外損害！
存放產品時，一律不可插入電池！
▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術資料 496 中所規定的溫度極限值。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。
▶ 請將本產品和電池存放在兒童或未授權人員無法觸及的地點。
每次使用前以及長時間存放前後請檢查本產品和電池是否受損。
10故障排除
若出現任何故障，請注意充電電池的狀態指示器。請參閱鋰電池指示器495章節。若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。
| 故障 可能原因 解決方法 | ||
| 電池的LED未亮起 電池故障。 | ▶ 聯絡Hilti維修中心。 | |
| 電池咬合時不會發出喀啦聲。 | 電池上的卡榫太髒。 ▶ 清潔卡榫並重新安裝電池。 | |
| 本產品或電池變得很燙。 電力故障 ▶ 立即關閉本產品,取出電池, | 觀察電池,讓它冷卻,並聯絡Hilti維修中心。 | |
11 廢棄設備處置
警告
不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。
▶ 請勿以郵寄方式寄送電池。
▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
▶ 請將電池棄置於兒童無法觸及的地方。
▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。
Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。
▶ 不可將電動工具、電動裝置和電池當成一般垃圾丟棄！
12 製造商保固
如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。
Hilti Taiwan Co., Ltd.
配件、系統產品和其他有關產品的資訊，請參閱→此處。
RoHS（有害物質限制指令）
根据 SJ/T 11364-2014 的有害物质材料披露
本文件中的「電池」係指含有由數個鋰電池單元所組成之充電式Hilti鋰電池組。這些電池為Hilti機具專用。僅可使用Hilti原廠電池！
說明
Hilti電池配備電池管理系統和電池保護系統。
本電池的電池單元是以高密度之鋰離子儲電材料所製成。鋰電池的記憶效應極低，但可承受外力衝擊、過度放電及高溫。
請前往Hilti Store或：www.hilti.group參考我們的Hilti電池供電產品
安全性
請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請遵照電池起火時的處理方式章節的指示說明。
電池損壞的處理方式
若發現電池損壞，請與Hilti授權服務中心聯繫。
▶ 請勿使用漏液的電池。
若電池漏液，請避免眼睛或皮膚與其直接接觸。處理電池液時，請全程配戴防護手套和護目鏡。
▶ 請用化學溢出物清潔組清理漏出的電池液。請遵守您所在地當地的電池液清潔規定。
收納損壞的電池時，請將電池放在不易燃之容器中並將電池覆上乾沙、滑石粉（碳酸鈣）或矽酸鹽（蛭石）。接著，將蓋子密封並將容器收納於遠離易燃油脂、液體或物體的地方。
▶ 請將該容器送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！
功能異常之電池的處理方式
▶ 請注意異常的電池行為，例如無法充電、充電時間過長、明顯電力消耗、異常充電器LED活動或漏液等。這些均為內部異常之徵兆。
若您認為電池內部異常，請立即與Hilti維修中心聯繫。
▶ 當電池無法使用或無法充電或漏液時，請依棄置方式處理。請參閱維修與處置章節。
電池起火時的處理方式
警告
電池火災危險！燃燒的電池會釋出危險以及有爆炸風險的液體與氣體，可能會造成腐蝕性傷害、燙傷或爆炸。
處理電池起火時，請配戴防護配備。
- 保持通風順暢讓有害及具爆炸性之氣體散出。
▶ 當有濃煙冒出時請立即離開室內。
▶ 當皮膚或呼吸器官感到不適時請立即就醫。
在嘗試撲滅火勢之前，請致電消防隊。
電池起火請從相隔最遠處用水撲滅。粉狀滅火器及防火毯遇鋰電池引起之火勢時滅火效果並不理想。鋰電池所引燃之其他物質則可以適用之滅火裝置撲滅。
▶ 請勿試圖移動大量燃燒的電池。反之，應將周圍的東西移開將電池隔離起來。
若沒有冷卻，而冒煙或燃燒的電池：
用鏟子將電池鏟起並丟到水盆中，如此可降低引燃相鄰其他未達燃點之電池單元的風險。對於尚未達到點火臨界溫度的電池，冷卻效果可以有效的控制火勢。
▶ 將電池放在桶中至少24小時，直到電池完全冷卻為止。
▶ 請參閱電池損壞的處理方式章節。
運送與收納
環境溫度請保持在-17°C到+60°C / 1°F到140°F之間。
貯放溫度請保持在-20°C到+40°C / -4°F到104°F之間。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
請將電池貯放於陰涼乾燥處。貯放於陰涼處可延長電池壽命。請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
切勿以堆疊（分散，未受到保護）的方式運送電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。
維修與處置
避免電池沾上油脂。若電池髒污，請用軟刷或乾淨的乾抹布加以清潔。請使用乾燥的刷子或乾淨的乾布清潔電池。
▶ 請勿在通風不良的位置使用電池。請使用乾燥的軟刷子小心地清潔通風口。
避免電池曝露於有灰塵或碎屑之環境下，且切勿讓電池進水（例如泡在水中或任其淋雨）。
HILTI
若電池進水，請視為損壞電池處理並使用非易燃之容器加以隔離。若電池遭濕氣滲透，請將該電池視為已受損並隔絕在不可燃的容器內。
▶ 請參閱電池損壞的處理方式章節。
不當處理電池會產生有害健康之氣體或液體。請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！
▶ 請勿將電池與一般家用廢棄物一同回收！
▶ 請將電池棄置於兒童無法觸及的地方。將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
原版操作说明
1 关于本操作说明的信息
1.1 关于本操作说明
- 警告！在使用本产品之前，请确保您已阅读并理解产品随附的操作说明，包括说明、安全和警告通知、插图和规格。尤其要熟悉所有说明、安全和警告通知、插图、规格、组件和功能。否则可能会导致触电、火灾和/或严重伤害的风险。保存操作说明，包括所有说明、安全和警告通知，以供以后使用。
- HILTI 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。
- 随附的操作说明符合印刷时的最新技术水平。始终在 Hilti 产品页面上在线查找最新版本。为此，请点击这些操作说明中标有符号的链接或二维码。
- 仅将产品连同本操作说明一起交给他人。
1.2 所用标志的说明
1.2.1 警告
警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：
-危险-
危险
▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。
警告
警告
▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。
! -小心-
小心！
▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。
1.2.2 操作说明中的符号
本操作说明中使用下列符号：
1.2.3 图示中的符号
图示中使用了下列符号：
| 2 | 这些编号指本操作说明开始处的相应图示。 |
| 3 | 图示中的编号表示重要的操作步骤或对操作步骤重要的部件。这些操作步骤或部件在文本中使用相应的编号突出显示,例如(3)。 |
| 11 | 位置编号被用于概览图中并表示产品概览段落中的图例编号。 |
| 这些符号旨在提醒您在操作本产品时要特别注意的某些要点。 |
1.3 与产品相关的符号
1.3.1 一般符号
与产品搭配使用的符号。
 | 本产品支持近场通信 (NFC) 技术,兼容 iOS 和安卓平台。 |
| Li-Ion | 锂离子电池 |
 | 切勿将电池用作敲击工具。 |
 | 请勿让电池掉落。切勿使用受到撞击或有任何损坏的电池。 |
 | 使用 Hilti 锂离子电池类型系列。请遵守“合规使用”一章中所述信息。 |
 | 如果产品上有,则表示该产品已经通过该认证机构根据适用标准获得了美国和加拿大市场的认证。 |
1.4 在产品上
激光信息
| 激光辐射!请勿直视激光束!根据标准 IEC60825-1/EN60825-1:2014,本产品符合激光等级 2 的要求,也符合 CFR 21 § 1040 (Laser Notice 56)。本产品是消费类激光产品,满足 EN 50689:2021 的规定。 |
2 安全
2.1 测量工具一般安全说明
警告！请阅读所有安全注意事项和其他说明。如果未按规定操作，测量工具可能会导致危险。不遵守安全提示和说明会导致测量工具损坏和/或造成严重伤害。
妥善保留所有安全预防措施和说明，以供将来参考。
工作区域安全
- 保持工作区域清洁并具有良好的照明。混乱和黑暗的工作区域会引发事故。
不得在存在可燃液体、气体和粉尘等物质的爆炸性环境下操作本产品。
当使用本产品时，使儿童和其他人员远离。 - 使用产品时不要超过其规定的限值。
遵守您所在国家的事故预防法规。
电气安全
不要让产品暴露在雨水或潮湿环境中。潮气侵入会导致短路、电击、烫伤或爆炸。
尽管本产品已采取防潮保护措施，但在将其放入运输箱中之前，还是应先将其擦干。
人身安全
保持警觉，注意您正在执行的作业，并且在操作测量工具的过程中利用自己的常识判断。如果感到疲劳或受毒品、酒精或药物的影响，请勿使用测量工具。使用测量工具时，粗心大意可能会导致严重的人身伤害。
避免不规范的工作姿势。始终站稳并保持平衡。
HILTI
- 穿戴个人防护装备。穿戴个人防护装备可减少人身伤害风险。
不要让安全装置失效，不要去除提示和警告标牌。
避免意外启动工具。在将测量工具连接到电池、拿起或携带前，请确保其已关闭。
按照本操作说明和特定设备类型专用的方式使用本产品和附件。同时要考虑工作环境和将要执行的工作。将产品用于指定用途以外的场合可能会导致危险情形。
不要令自己产生虚假的安全感，不要轻视测量工具的安全规则，即使在多次使用后已经熟悉测量工具时也不例外。操作时粗心大意可能在瞬间造成严重伤害。
▶ 严禁在医疗设备附近使用该测量工具。
使用和操作测量工具
▶ 只有产品和附件处于良好的技术状态时才能使用。
不使用时，应将测量工具放在儿童接触不到的地方。不要使不熟悉本产品或本说明的人员操作本产品。让没有经验的用户使用测量工具非常危险。
需要小心谨慎地使用测量工具。检查并确认运动部件运转良好且未卡住，并确保相关部件不存在可能导致本测量工具无法正常工作的断裂或损坏。使用测量工具之前，修理受损的部件。许多事故都是由于测量工具维护不良造成的。
在任何情况下都不得改装或操作该产品。未经Hilti明确批准的变更或改装会限制用户操作本产品的权利。
- 在进行重要的测量前以及在测量工具掉落或受到其他机械应力后，必须检查其精度。
由于所用的测量原理，某些环境因素可能会对测量结果产生负面影响。这些因素包括例如在可以产生强磁场或者电磁场的设备附近、振动和温度变化。
- 快速改变测量条件可能会导致测量结果不准确。
当将产品从低温环境带入高温环境时应当在使用前先让设备适应新环境，反之亦然。温差过大会造成作业不正常并导致错误的测量结果。
当使用适配器或配件时，请确保配件牢固安装。
尽管测量工具的设计充分考虑了现场使用的苛刻条件，但是我们也必须象爱护其它光学和电子产品（例如双筒望远镜、眼镜、照相机）一样精心地爱护它。
- 必须遵守指定的操作和存放温度规定。
2.2 激光测量工具的附加安全说明
若以不当方式打开该产品，其可能发出2级以上的激光辐射。仅限将本产品交由Hilti维修中心修复。
保证即将执行测量的区域的安全。安装产品时，确保激光束没有直接对准其他人员或自己。在远高于或远低于眼睛高度的位置投射激光束。
- 保持激光出口孔清洁，以避免测量误差。
在使用前和使用期间多次检查产品的精度。
在反光目标物或反光表面附近以及透过玻璃板或类似材料测量，可能会导致测量结果失真。
将产品安装在合适的支架上、三脚架上或放在平坦的表面上。
不允许在高压线附近使用量尺工作。
▶ 确保周围环境中没有使用可能影响测量的其他激光测量工具。
▶ 请勿让激光束超出无人看管的区域。
2.3 附加安全说明
▶ 只有产品和附件处于良好的技术状态时才能使用。
切勿以任何方式擅自改动或改装本产品或附件。
工具和/或附件掉落会带来人身伤害的危险。开始工作前请检查电池和安装的附件是否已牢牢固定。
2.4 电磁兼容性
虽然工具符合适用指令的严格要求，但是Hilti不排除下列可能性：
· 本工具可能干扰其他设备 (比如飞机导航设备)。
·工具可能受到强电磁辐射的影响，进而导致不当操作。
在这些情况下，或如果您不确定，应当通过其他方式执行验证性测量。
2.5 小心处理和使用电池
请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
▶ 只有电池处于良好的技术状态时才能使用。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
不要分解、挤压或焚烧电池，不要将其暴露在高于 80^ C (176°F) 的温度条件下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
- 切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
▶ 不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读文档“有关 Hilti 锂离子电池安全性和使用的提示”。
请遵守适用于锂离子电池运输、存储和使用的特殊准则。513
请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安全性和使用的提示。
3 说明
3.1 概述
① 激光束 (旋转平面)
② 基准光束
③ X 轴目标瞄准器 (可视化瞄准辅助器)
④ 激光窗口
⑤ 手柄
⑥ 电池接口
⑦ “打开/关闭”按钮①
⑧ 运行状态指示灯 (LED)
⑨ 电池解锁按钮
⑩ 电池状态指示器
⑪ 功率铭牌位置
⑫ 带 5/8" 螺纹的底座
3.2 合规使用
所述产品为带可见红色旋转激光束的旋转激光工具，其基准光束设置为与主光束成 90^ 。可以水平使用旋转激光器。本产品规定用于确定、传输和检查水平高程线，例如用于传输裂缝米数和裂缝高度。
- 请仅将此表中给出的 Hilti Nuron B 22 系列锂离子电池与本产品一起使用。
- 此类电池仅限使用表格所规定型号系列的 Hilti 充电器充电。
3.3 包装清单
旋转激光器、激光接收器PRA 4、激光接收器支架 PRA 83、2 节 AA 电池 (并非适用于所有市场)、操作说明、制造商证书、包装箱
经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购：www.hilti.group
3.4 “打开/关闭”按钮的功能
旋转激光器可通过“打开/关闭”按钮接通或关闭。
此外，还可通过“打开/关闭”按钮激活以下功能：
- 通过在关闭状态下按压按钮超过 10 秒钟，将接通旋转激光器，冲击警告功能停用。508
3.5 激光接收器
Hilti 激光接收器以数字形式指示激光接收器上的标记槽口与接收器上探测区域中激光束到达位置（激光面）之间的距离。也可远距离接收激光束。
3.6 自动关闭
如果不能自动调平，则工具自动关闭，因为旋转激光器：
- 与水平面相比倾斜度过大。
- 有一个内部机械问题。
- 已因碰撞或振动而受到冲击，从而不再保持水平。
关闭后，旋转关断，运行状态指示灯快闪橙色。
关闭并再次接通旋转激光器。如果问题仍然存在，请联系 Hilti 维修中心。
3.7 冲击警告功能
如果旋转激光器在运行期间因受到冲击而不再保持水平，则内置冲击警告功能会将产品切换至警告模式。只有完成自动调平两分钟后，冲击警告功能才会激活。
如果旋转激光器处于警告模式：
- 运行状态指示灯慢闪橙色。
- 如果旋转头停下，则激光束熄灭。
3.8 运行状态指示灯
旋转激光器有一个运行状态指示灯，不同的运行状态可通过其进行显示。
| 状态含义 | |
| 运行状态指示灯长亮绿色。旋转激光器已接通、调平并正常运行。 | |
| 运行状态指示灯慢闪绿色。旋转激光器自行调平。 | |
| 运行状态指示灯长亮橙色。冲击警告功能已激活。旋转激光器已接通、调平并正常运行。 | |
| 运行状态指示灯慢闪橙色。冲击警告功能已激活。旋转激光器自行调平。 | |
| 运行状态指示灯快闪橙色。旋转激光器有一个故障。检查旋转激光器的安装(例如底面是否无抖动、平整等) | |
| 运行状态指示灯闪烁红色(3次长,3次短,3次长,暂停)。 | 旋转激光器损坏。联系Hilti维修中心。 |
3.9 锂离子电池指示灯
Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。
3.9.1 充电状态和出错信息的显示
警告
人身伤害的危险！电池掉落的危险！
在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。
请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。
只要连接的产品已接通，便会持续显示充电状态和可能的故障。
| 状态 含义 | |
| 四个 (4) LED 灯持续亮起绿光 充电状态:100 % 至 71 % | |
| 三个 (3) LED 灯持续亮起绿光 充电状态:70 % 至 51 % | |
| 两个(2)LED灯持续亮起绿光充电状态:50%至26% | |
| 一个(1)LED灯持续亮起绿光充电状态:25%至10% | |
| 一个(1)LED灯缓慢闪绿光充电状态:<10% | |
| 一个(1)LED灯快速闪绿光锂离子电池电量耗尽。 | 为电池充电。如果在为电池充电后LED灯始终快速闪烁,请联系Hilti维修中心。 |
| 一个(1)LED灯快速闪黄光锂离子电池或与其相连的产品过载、过热、过冷或存在其他故障。使产品和电池达到建议的工作温度,并且在使用时不要使产品过载。如果信息仍然存在,请联系Hilti维修中心。 | |
| 一个(1)LED灯亮起黄光锂离子电池和连接的产品不兼容。请联系Hilti维修中心。 | |
| 一个(1)LED灯快速闪红光锂离子电池被锁定且无法继续使用。请联系Hilti维修中心。 | |
3.9.2 电池状态的显示
如要检查电池状态，请按住解锁按钮三秒钟以上。系统未检测到由于掉落、刺穿、外部热损坏等错误使用而引起的电池潜在故障。
| 状态含义 | |
| 所有LED灯都作为运行灯亮起,接着有一个(1)LED灯持续亮绿光。 | 电池可以继续使用。 |
| 所有LED灯都作为运行灯亮起,接着有一个(1)LED灯快速闪黄光。 | 未能完成电池状态的查询。请重复该过程或联系Hilti维修中心。 |
| 所有LED灯都作为运行灯亮起,接着有一个(1)LED灯持续亮红光。 | 如果仍然可以继续使用所连接的产品,则电池剩余电量不足50%。如果无法再使用所连接的产品,则电池的使用寿命即将结束,应予以更换。请联系Hilti维修中心。 |
4 技术数据
4.1 产品信息
| 产品代次 | 01 | |
| 额定电压 | 21.6 V | |
| 额定电流 | 160 mA | |
| 采用 PRA 400 时的接收范围 (直径) | 800 m(2,624 ft - 8 in) | |
| 10 m 时的精度 (标准环境条件,遵照 MIL-STD-810G) | ±0.5 mm(±0.02 in) | |
| 转速 | 600 rpm | |
| 激光等级 | 可见,激光等级2;EN/IEC 60825-1:2014 | |
| 波长 (λ) | 630 nm ... 650 nm | |
| 输出功率 (R) 旋转激光束 | < 3.5 mW , ≥ 300 rpm | |
| 输出功率 (R) 参考激光束 | < 1 mW | |
| 脉冲持续时间 (tp) | 490 ns | |
| 脉冲频率 (f) | 1 MHz | |
| 自调平范围 | ±5° | |
| 高于参考高度的最大使用高度 | 2,000 m(6,561 ft - 8 in) | |
| 最大相对湿度 | 80 % | |
| 工作环境温度 | -20 °C ... 50 °C(-4 °F ... 122 °F) | |
| 存放温度 | -25 °C ... 63 °C(-13 °F ... 145 °F) | |
| 重量 | 2.60 kg(根据 EPTA-Procedure 01,不含电池) | |
| 三脚架螺纹 | 5/8 in | |
| 掉落测试高度 (标准环境条件,遵照 MIL-STD-810G) | 1.5 m(4 ft - 11.1 in) | |
| 防护类型符合 IEC 60529 | IP66(不含电池) | |
| 污染等级符合 IEC 61010-1 | 2 | |
| 基准光束 | 恒定光束,垂直于旋转平面 | |
4.2 电池
| 电池工作电压 | 21.6 V |
| 电池重量 | 参见章节“合规使用” |
| 适合工作的环境温度 | -17 °C ... 60 °C(1 °F ... 140 °F) |
| 存放温度 | -20 °C ... 40 °C(-4 °F ... 104 °F) |
| 电池充电起始温度 | -10 °C ... 45 °C(14 °F ... 113 °F) |
5 工作现场的准备工作
警告
人身伤害的危险！意外启动的风险！
▶ 插入电池前，确保已关闭产品。
▶ 对电动工具执行任何调节或更换配件前，先取出电池。
警告
人身伤害的危险 短路或电池掉落会带来人身伤害的危险！
装入电池之前，确保电池和产品上的触点上均无异物。
▶ 确保电池接合正确。
请遵守本文档中以及产品上的安全说明和警告。
5.1 给电池充电
- 为电池充电之前，请阅读充电器的操作说明。
- 确保电池和充电器上的触点均清洁、干燥。
- 使用认可的充电器为电池充电。507
5.2 插入电池
警告
人身伤害的危险 短路或电池掉落会带来人身伤害的危险！
装入电池之前，确保电池和产品上的触点上均无异物。
▶ 确保电池接合正确。
- 在首次使用电池之前，要给电池完全充电。
-
将电池推入产品，直至听到卡止声。
-
检查并确认电池已可靠就位。
5.3 拆下电池
- 按下电池释放按钮。
- 从产品中取出电池。
5.4 防坠落装置
-警告-
人身伤害的危险 会带来人身伤害的危险！
请只是用为您的产品推荐的 Hilti 工具绳索。
在使用前请检查工具绳索的固定点有无损坏。
注意高空作业的国家法规。
仅使用 Hilti 工具挂绳 #2261971 作为本产品的防坠落保护装置。
如图所示，通过圆环将工具挂绳固定到产品上。检查是否已牢牢固定。
将弹簧钩固定到支撑结构上。检查弹簧钩是否已牢牢固定。
请遵守 Hilti 工具挂绳的操作说明。
6 操作
请遵守本文档以及产品上的安全说明和警告。
6.1 正确操作旋转激光器和电池
Hilti Nuron 锂离子电池没有防护类型。不要将电池暴露在雨水或潮湿环境中。
- 在水平模式/倾斜模式下工作。
- 在倾斜位置放下或运输。
- 运输时或不使用时，定位旋转激光器时始终要确保电池盒与电池不指向上方，以及没有潮气进入。
6.2 接通/关闭旋转激光器并在水平面上工作
使用旋转激光器执行重要任务之前，先检查其精度，尤其是在其曾经跌落或受到异常影响或碰撞时，或在长时间存放之后。
- 将旋转激光器放置在平整、稳定、无振动和抖动的平面上，或者将其安装在合适的支架上。
▶ 墙装支架或三脚架可用作安装装置。工具站立表面的倾斜角度应不超过 ± 5^ 。
- 按下按钮。
▶ 旋转激光器自行调平。运行状态指示灯慢闪绿色。
一旦完成调平，激光束自行接通并旋转。运行状态指示灯先快闪 5 次绿色，然后长亮绿色。
- 重新按压按钮①以关闭旋转激光器。
6.3 停用冲击警告功能
- 在关闭状态下，按下并按住“打开/关闭”按钮超过 10 秒。
▶ 将接通旋转激光器，冲击警告功能停用。
- 运行状态指示灯闪烁或亮起橙色。508
- 如需再次激活冲击警告功能，关闭旋转激光器，然后通过按压“打开/关闭”按钮再次接通。
激光接收器 PRA 4 的详细操作说明请参见 → 此处。
7.1 用激光接收器接收激光束
- 按下激光接收器上的按钮 ① 以便将激光接收器接通。
- 固定激光接收器，使探测窗口直接位于激光束平面上。
以视觉和听觉方式显示激光束的接收。
激光接收器显示激光面至标记槽口的距离。
按照应用情况，上下移动激光接收器或旋转激光器，直到旋转面与标记槽口重合，并且激光接收器显示数值“0”。
- 在对准过程中，请拿稳或固定住激光接收器。请注意保持激光接收器和旋转激光器之间的视线畅通。
8 维护和保养
-警告-
插入电池时存在人身伤害危险！
执行维护和保养任务之前，请务必先取出电池。
工具的保养
- 请小心地清除顽固污渍。
- 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。
- 用干燥干净的布清洁产品触点。
清洁激光出口窗
吹掉激光出口窗上的所有灰尘。
不要使用手指触碰激光出口窗。
粗糙的清洁材料会划伤玻璃，从而影响设备的精度。
锂离子电池的保养
- 切勿使用通风孔堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
- 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中 (例如将其浸在水中或放在雨中)。 如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维修中心。
- 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。 请勿触摸电池触点或从触点上去除出厂涂的油脂。
- 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。
维护
-警告-
电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。
工具或设备的电气系统只能由受过培训的电气专业人员进行维修。
- 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。
- 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由Hilti维修中心修复。
- 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。
为确保安全和可靠的操作，仅使用 Hilti 原装备件、耗材和附件。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买或访问：www.hilti.group
8.1 检查精度
为了确保符合技术规格，应定期检查工具 (在每次重要/关键探测任务之前至少检查一次)。
从非常高的位置掉落后，应检查工具是否能够正确和精确的工作。如果满足下列条件，可视为本工具能够正常工作：
- 掉落高度不超过技术数据中给定的高度。
- 工具在碰撞前无故障工作。
- 工具未因碰撞受到明显的机械损坏 (例如五棱镜破裂)。
- 工具在工作时投射旋转激光束。
8.2 检查主轴和横向水平轴
- 在距离墙面约 20 m (66 ft) 处架设三脚架，然后通过水平仪水平校准三脚架头。
- 将旋转激光器安装到三脚架上，然后用目标槽口将旋转激光器与墙面对准。
- 图 a：使用激光接收器捕捉一个点 (1)，并在墙面上标记该点。
- 将旋转激光器绕中轴顺时针旋转 90^ 。在此期间，确保旋转激光器的高度保持不变。
- 图 b：使用激光接收器捕捉第二个点 (2)，并在墙面上标记该点。
- 图 c 和 d：将前两个步骤再重复两次。使用激光接收器捕捉点 (3) 和 (4)，并在墙面上标记这两个点。
准确执行相关步骤后，两个标记点(1)与(3)(主轴)或点(2)与(4)(横向水平轴)之间的垂直距离应分辨小于 2mm (针对 20~m) (小于0.08in，针对66ft)。如果出现较大偏差，请将旋转激光器发送至Hilti维修中心，以进行校准。
8.3 Hilti Measuring Systems 维修中心
Hilti Measuring Systems 维修中心负责检查测量工具，并在发现偏离指定精度时重新校准工具并再次进行检查，以确保工具符合规范。维修证明用于以书面形式确认工具在接受测试时符合规范。建议执行以下操作：
- 选择与设备使用情况相匹配的测试/检查间隔。
- 本工具在过度使用或在不正常条件或压力下使用后，由 Hilti Measuring Systems 维修中心在执行重要工作之前进行检查或至少每年检查一次。
尽管 Hilti Measuring Systems 维修中心会对产品进行测试和检查，在测量工具使用前以及使用期间，用户仍有义务对其进行检查。
9 运输和存放
无绳工具和电池的运输
-小心-
运输途中的意外启动！
▶ 运输产品前务必将电池取出！
▶ 取下电池。
切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导电材料或其它电池分开（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
每次使用前以及长时间运输前后都要检查产品和电池是否损坏。
无绳工具和电池的存放
·警告·
故障或泄漏的电池会导致意外损坏！
仅可在未插入电池的情况下存放产品！
请将产品和电池存放到凉爽干燥的地方。请遵守技术数据509中规定的温度极限值。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
切勿将电池存放在阳光下、热源上或玻璃后。
请将本产品和电池存放在儿童或非授权人员无法接近的位置。
每次使用前以及长时间存放前后都要检查产品和电池是否损坏。
10 故障排除
出现任何故障时，都应注意电池的状态显示。参见锂离子电池指示灯508一章。
如果您碰到的问题未在此表中列出或您无法自行排除，请联系 Hilti 维修中心。
| 故障 可能原因 解决方案 | ||
| 电池 LED 未亮起 电池损坏。 | ▶ 联系 Hilti 维修中心。 | |
| 电池未接合 (没有发出咔哒声)。 | 电池上的固定凸耳脏污。 ▶ 清洁固 | 定凸耳,然后重新安装电 池。 |
| 产品或电池变得很热。 电气故障 ▶ 立刻关闭产品,取下电池,进行 观察,使其冷却并联系 Hilti 维修中心。 | ||
11 废弃处置
-警告-
废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。
▶ 不得通过邮寄方式发送任何电池。
▶ 用非导电材料（比如绝缘带）包住端子，以防止短路。
▶ 在儿童接触不到的地方处置电池。
请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。
制造Hilti产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti在很多国家都提供旧工具回收服务。请咨询Hilti客户服务部门或您的销售顾问。
不要将电动工具、电子设备和电池扔进家庭垃圾中！
12 制造商保修
如对保修条件有任何疑问，请联系您当地的 Hilti 代表。
13 更多信息
附件、系统产品和关于您的产品的更多信息可以查看 →此处。
RoHS (有害物质禁用指令)
根据 SJ/T 11364-2014 的有害物质材料披露
该文档使用术语“电池”来描述由数块锂离子电池单元拼接而成的 Hilti 可充电锂离子电池组。这些电池专供 Hilti 电动工具使用。请只使用原装 Hilti 电池！
说明
Hilti 电池配有电池单元管理系统和电池单元保护系统。
电池由包含锂离子存储材料的电池单元组成，这些材料可实现高比能量密度。锂离子电池的记忆效应微乎其微，但对外部暴力冲击、深度放电或者高温非常敏感。
关于 Hilti 电池许可的产品请访问 Hilti Store 或者查询：www.hilti.group
安全
请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
请勿拆解、挤压或焚烧电池，也不要让其暴露在 80^ C 以上的高温下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
▶ 不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请按照章节电池起火时采取的措施来进行处理。
电池损坏时采取的措施
▶ 如果电池损坏，请务必联系 Hilti 维修服务中心。
▶ 如果电池漏液，请不要再使用。
如果电池发生泄漏，请避免眼睛或皮肤直接接触到泄漏物。当处理泄漏的电池时，请务必使用防护手套和护目镜。
使用认可的化学清洁剂清除泄漏的电池液。请遵守当地的电池液清洁规定。
若要保存损坏的电池，将电池放在不易燃的容器中，并在电池上方覆盖一层干燥的沙子、白垩粉(CaCO3)或硅酸盐(蛭石)。然后，将盖子盖紧保证密封，将容器保存在远离易燃气体、易燃液体或易燃物的地方。
请将容器送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！
电池运行不良时采取的措施
观察电池是否存在异常表现，如充电故障或充电时间过长、明显亏电、充电器LED状态异常或漏液。这些都是电池内部存在问题的迹象。
如果您怀疑电池内部存在问题，请联系 Hilti 维修服务中心。
如果电池不能使用、无法再充电或存在漏液情况，请进行废弃处理。参考章节维护和废弃处理。
电池起火时采取的措施
警告
电池起火危险！燃烧的电池会释放危险的潜在易爆液体和烟雾，可能会导致腐蚀伤、烫伤或爆炸。
- 当您处理电池起火事故时，请戴好个人防护装备。
- 提供充足的通风，以便排出有害及潜在爆炸性烟雾。
如果释放出浓烈的烟雾，应立即离开房间。
▶ 如果出现皮肤或呼吸道刺激，应立即就医。
在尝试扑灭大火之前，请呼叫消防队。
请仅使用水来灭火，并保持足够距离。干粉灭火器和灭火毯对锂离子电池起火无效。如果锂离子电池造成附近物料起火，应使用合适的灭火剂灭火。
请不要试图移动大量着火的电池。而应立即移除周围的物料以隔离电池。
如果电池自己不能冷却，发出声音或者开始燃烧：
用铲子铲起电池并将其投入一桶水中，可降低尚未达到失控温度的邻近电池单元被引燃的风险。冷却效果能够有效阻止火势蔓延至尚未达到临界着火温度的电池单元。
请将电池留在桶里至少 24 小时直至完全冷却。
参见章节电池损坏时采取的措施。
运输和存放
环境工作温度应保持在 -17^ 至 +60^/1^ 至 140^ 之间。
存放温度应保持在 -20^ 至 +40^ / -4^ 至 104^ 之间。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
将电池存放在凉爽、干燥的地方。凉爽的存放环境可延长电池寿命。切勿将电池存放在阳光直射位置、加热器上或窗玻璃后。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
切勿松散、未加保护地运输大批量电池。运输过程中，应保护电池免受过度冲击或振动的影响，并将其与导电材料或其它电池分开存放(因为它们可能会接触到电池端子并导致短路)。请遵守当地的电池运输规定。
维护和处置
确保电池远离油和油脂。如果电池变脏，用软毛刷或洁净干燥的抹布清洁电池。用干燥的软毛刷或干燥柔软的布清洁电池。
切勿使用通风口被堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
避免使电池不必要地接触到灰尘或碎屑，切勿让电池浸湿(例如，浸没在水中或受到雨淋)。
HILTI
如果电池被浸湿，应作为损坏的电池处理，并将其隔离在不易燃的容器中。如果电池内部受潮，请按照处理受损电池的方式将其隔离到不可燃的容器中。
参见章节电池损坏时采取的措施。
- 处置不当可能会造成漏气或漏液，最终导致健康危害。请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！
不要将电池和家庭垃圾一起进行废弃处置。
在儿童接触不到的地方处置电池。用非导电材料（比如绝缘带）包住端子，以防止短路。
根据 SJ/T 11364-2014 的有害物质材料披露
根据 SJ/T 11364-2014 的有害物质材料披露
基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。
技術文件已歸檔：
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany
產品資訊
| 旋轉雷射測量儀 | PR 4-22 |
| 產品代別 01 | |
| 序號 | 1-999999999999 |
cn 符合性声明
符合性声明
制造商全权负责声明，此处所述及的产品符合现行法规和标准。
技术文档在此处归档：
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany
产品信息
| 旋转激光器 | PR 4-22 |
| 代次 01 | |
| 序列号 1-99999999999 |
