• 注意！在使用本產品之前，請確保您已閱讀並瞭解產品隨附的操作說明書，包括說明、安全性和警示注意事項、圖解和規格。尤其是熟悉所有說明、安全性和警示注意事項、圖解、規格、組件和功能。若未遵守，可能會導致觸電、火災和/或嚴重傷害的風險。妥善保存操作說明書，包括所有說明、安全性和警示注意事項，以備日後使用。
• HILTI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。
• 隨附的操作說明書符合印刷時的最新技術水準。您隨時可在Hilti產品頁面上尋找最新版本。為此，請點選操作說明書中標示符號的連結或QR碼。
• 將產品交予他人時，必須連同本操作說明書一併轉交。

僅適用於台灣

進口商：喜利得股份有限公司

地址: 新北市板橋區

新站路16號24樓22041

電話: [phone]

1.2 已使用的符號解釋

1.2.1 警告

警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：

危險

危險！

此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

警告

警告！

此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

注意

注意

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

1.2.2 操作說明中的符號

本操作說明中採用以下符號：

請遵照操作說明

使用說明與其他資訊

處理可回收的材料

不可將電子設備與電池當作家庭廢棄物處置

Hilti 鋰電池

Hilti 充電器

1.2.3 圖解中的符號

圖解中採用了以下符號：

號碼對應操作說明的開始處的圖解。

3

圖解中的編號表示重要的工作步驟或對工作步驟重要的元件。在文字中，這些工作步驟或元件以對應的數字明顯顯示，例如(3)。

概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。

本符號是為了讓您在操作本產品時可以注意某些重點。

1.3 產品專屬符號

1.3.1 產品上的符號

產品上會採用下列符號：

裝置支援近距離無線通訊（NFC）技術，其相容於iOS及Android平台。

直流電 (DC)

使用Hilti鋰電池類型系列。請遵守預期用途一節所提供之資訊。

擺鎚已鎖定（雷射光束已傾斜）

1.4 產品上的標籤

雷射資訊

雷射光束！請勿直視雷射光束！等級2雷射產品。

雷射等級2，基於IEC60825-1 / EN60825-1:2014標準並符合CFR 21 § 1040（雷射公告56）。

1.5 產品資訊

產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。

類型名稱和序號都標示於額定銘牌上。

在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。

產品資訊

多線雷射測量儀 PM 50MG-22
產品代別 01
序號

1.6 符合聲明

基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。

技術文件已歸檔：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D-86916 Kaufering, Germany

2 安全性

2.1 掃描工具一般安全操作說明

警告！請詳閱所有的安全預防措施及其他說明。如果不恰當地使用掃描工具，則可能會產生危險。若未遵安全說明及其他說明，可能導致掃描工具損壞及 / 或人員重傷。

保留所有的安全操作說明及資訊以供日後參考。

工作區域安全

▶ 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作場所容易發生意外。
不可在容易發生爆炸的環境中使用本產品，例如有可燃性液體、瓦斯或粉塵存在的環境。
使用本產品時請勿讓旁觀者、兒童與訪客靠近。
▶ 僅可在指定的使用限制範圍內使用本產品。
遵守所在國家的意外事故防範法規。

電力安全

▶ 請勿讓產品暴露在雨中或潮濕的環境下。水氣滲入會造成短路、觸電、燙傷或爆炸。
▶ 雖然本產品具有防潮設計，但在放入攜帶盒前，應先將產品擦乾。

人員安全

操作掃描工具時，請提高警覺，注意進行中的工作並保持冷靜。您若感到疲倦或仍處於藥品、酒精或藥物的影響，請勿使用本掃描工具。如使用本掃描工具稍有不慎，可能會導致嚴重傷害。
▶ 請避免不當的姿勢。隨時站穩並維持平衡。
▶ 請穿戴個人防護裝備。穿戴個人防護設備可減少受傷危險。
- 勿使用任何失效的安全保護裝置，並請勿移除任何標示或警告標誌。
避免機具意外啟動。當您連接充電電池、拿起或攜帶時，請確保掃描工具已關閉。
請依據本說明以及本裝置類型專有的規定使用本產品及配件。請考量工作條件以及欲進行的工作。將產品用在原目的外之用途可能會造成危險。
即便您已多次使用並熟悉本掃描工具，仍請勿疏於安全意識及輕忽掃描工具安全規範。粗心大意可能會在轉瞬間即造成嚴重傷害。
本掃描工具不可靠近醫療裝置使用。

掃描工具的使用與操作

• 僅在本產品和配件能正常運轉時使用。
  不使用掃描工具的時候，請貯放到兒童拿不到的地方。請勿讓不熟悉本產品或本說明的人員操作產品。掃描工具在經驗不足的使用者手中是很危險的。
  請細心地維護掃描工具。檢查移動性零件是否正常運作且未卡住，並確定沒有零件破裂或損壞，如此一來才不會影響掃描工具的操作。如果掃描工具受損，請先修理再使用。很多意外便是因掃描工具維護不當所引起。
  在任何情況下都不得修改或改裝本產品。進行未經Hilti許可之變更或修改會限制使用者該產品的使用權利。
  在重要的測量前，以及在掉落或受到其他機械物體撞擊力後，使用者應檢測掃描工具的準確度。
  ▶ 基於套用的原則，某些周圍環境可能會影響測量結果。這包括例如靠近能產生強烈磁場或電磁場的設備、震動和溫度改變。
• 快速變化的測量條件可能會導致錯誤的測量結果。
  將產品從很冷移到溫暖的環境，或從很熱移到冰冷的環境時，使用前應先讓產品適應溫度。溫差過大可能會導致操作及測量結果錯誤。
  使用轉接器或其他配件時，請確定配件已確實架好。
  ▶ 雖然本掃描工具設計可在不良的工作環境中使用，但仍應像其他光學產品（如雙目鏡、眼鏡、相機）般謹慎使用。
  ▶ 請遵守規定的操作與貯放溫度。

2.2 雷射测量工具之補充安全性提示

若未正確打開本產品，可能會發出超過等級2的雷射輻射。請務必將受損產品交付Hilti維修中心進行維修。
維護您進行測量場地的安全。設定時，請確定雷射光束不會直射他人或自己。投射的雷射光束須高於或低於視線高度。
▶ 為避免測量誤差，請保持雷射出口窗之清潔。
在使用前應檢查產品精確度，而使用期間也應檢查數次。
相對物件或表面附近取得的讀數，因玻璃片或相似物質會出現不正確的結果。
▶ 請將本產品固定在適合的支架、三腳架上，或將其放置於平面上。
▶ 不可於頭頂高度以上的電壓纜線使用伸縮標尺。
▶ 請確認周圍沒有其他雷射測量工具正在使用中，否則您的測量可能會受其影響。
不可讓雷射光束超出無人看管的區域。

2.3 其他安全說明

▶ 掉落的工具和配件有導致受傷的危險。開始作業前，請確認電池和安裝的附件已確實固定。
為了達到最高的精確度，請將標線投射到垂直、平坦的表面。為此，本產品架設時需與投射表面呈90°。

2.4 電磁相容性

本產品雖符合相關適用規則之嚴格要求，Hilti公司不排除設備因受強力電磁輻射干擾，而可能產生錯誤操作結果的可能性。在此狀況下或是您不確定時，請使用其他方法進行測量以檢測本裝置的準確度。同樣地，Hilti也無法排除其他裝置（例如飛機的導航設備）受到干擾的可能性。

2.5 雷射等級2產品之雷射類別

本產品符合根據IEC / EN 60825-1:2014和CFR 21 § 1040 (FDA) 中的雷射等級2。本產品可在無其他保護措施下安心使用。然而，正如對太陽光般，請勿直接注視光源。若您意外注視雷射光束，請立刻閉上眼睛並將您的頭遠離雷射光束。勿將雷射光束對準他人。

2.6 小心處理和使用電池

請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請使用狀態完好無損的電池。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。

HILTI

▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
▶ 電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請洽詢Hilti維修中心或詳讀「Hilti鋰電池安全注意事項和使用」文件。

請遵守適用於運輸、存放和使用鋰離子電池的專用指令。→頁次676 請透過本操作說明書末尾的條碼取得並詳讀Hilti鋰電池安全注意事項和使用。

3 說明

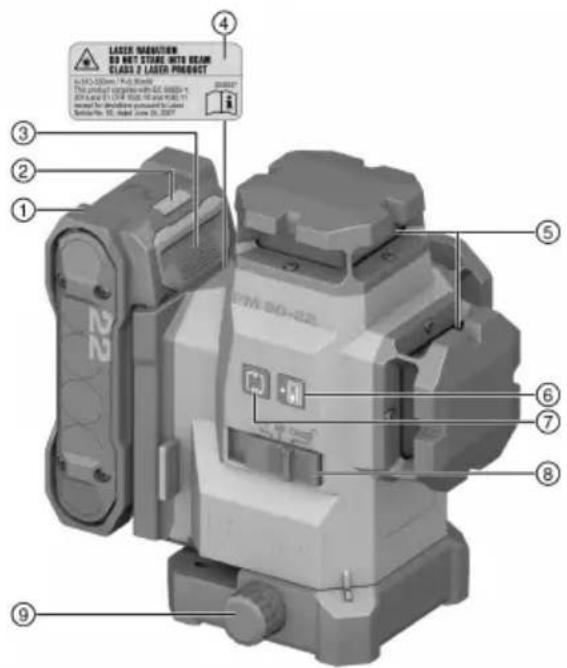

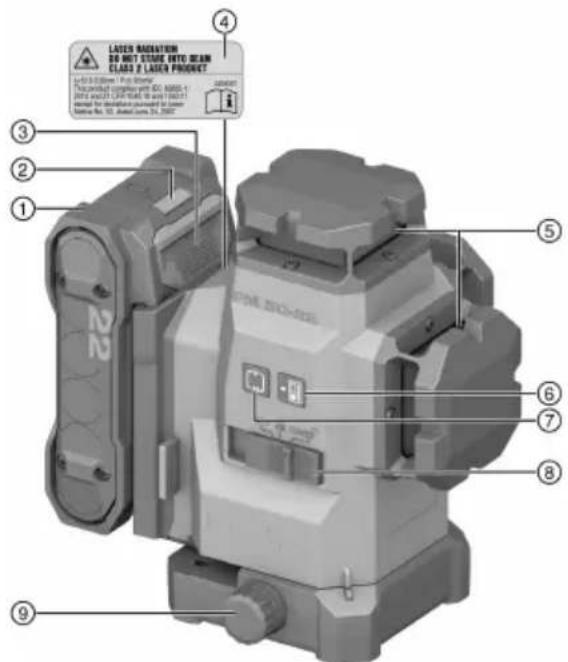

3.1 產品總覽

① 電池
② 電池狀態指示器
③ 電池拆卸鈕
④ 警示貼紙
⑤ 雷射光束孔
⑥ 接收器模式按钮
⑦ 標線模式按鈕
⑧ ON / OFF和鎖定 / 解鎖擺鎚的選擇開關
⑨ 微調旋鈕

3.2 預期用途

本產品為一自動調平多線雷射水平儀，讓您可以獨力且迅速正確地進行轉換直角、水平調平、定位和垂直校準等工作。

本產品之設計主要為室內使用，且無法代替旋轉雷射水平儀。在戶外使用時需確認範圍條件與室內使用時相同，或是搭配Hilti雷射接收器使用。

可能的應用為：

• 標示分隔牆位置（在直角及垂直面上）。
• 檢查並轉換直角。
• 以三軸方位校準待安裝部件或結構段。
• 轉換標示在地板至天花板的點。
• 本產品限使用本表中指定的B 22系列Hilti Nuron鋰電池。
• 僅可使用此表格中所列Hilti系列的電池充電器為電池充電。

3.3 產品特點

本產品可投射三條綠色360°雷射標線，範圍可達40 m（131 ft）和以及五個標線交叉點（前後左右與上方）。範圍取決於周圍光照的亮度。

從背面看本產品的左前側有一個向下的基準點。背面是安裝

雷射標線可以分別（僅垂直或水平標線）或是同時開啟。如果有傾斜角度時，將會停止自動調平所需要使用的擺鎚。

3.4 供貨內容

多標線雷射、工具箱、操作說明、製造商認證。

關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group

3.5 操作過程中所顯示的資訊

狀態 意義
雷射光束每10秒(擺鎚未鎖定)或是每2秒(擺鎚已鎖定)閃爍兩次。	電池電力幾乎已耗盡。
雷射光束閃爍五次並恆亮。 故用或停用接收器模式。
雷射光束閃爍非常快速。 裝置無法自動水平調整。
雷射光束每5秒鐘閃爍一次。 傾斜標線運作模式;擺鎚已鎖定,故標線未調平。

3.6 鋰電池的顯示幕

Hilti Nuron鋰電池會顯示電池的電力、錯誤訊息和狀態。

3.6.1 電力和錯誤訊息的顯示

警告

有受傷的危險！因電池掉落

▶ 電池已插入時，請在按下拆卸鈕後確保電池重新正確地卡入所使用的產品中。

如欲獲得下列其中一個顯示畫面，請短按電池拆卸鈕。

只要已連接的產品已啟動，也會持續顯示充電狀態和可能的功能故障。

狀態 意義
四個(4)LED持續亮綠燈 充電狀態:100%至71%
三個(3)LED持續亮綠燈。 充電狀態:70%至51%
兩個(2)LED持續亮綠燈。 充電狀態:50%至26%
一個(1)LED持續亮綠燈。 充電狀態:25%至10%
一個(1)LED緩慢閃綠燈。 充電狀態:<10%
一個(1)LED快速閃綠燈。 鋰電池已完全沒電。裝入電池。 電池充電後若LED仍快速閃爍,請洽詢Hilti維修中心。
一個(1)LED快速閃黃燈。 鋰電池或與之連接的產品過載、溫度太高、溫度太低 或有其他故障情形。 請讓產品和電池維持在建議的操作溫度,並在使用時不要使產品過載。 若訊息持續存在,請洽詢Hilti維修中心。
一個(1)LED亮黃燈 鋰電池和與其連接的產品不相容。請聯絡Hilti維修中心。
一個(1)LED快速閃紅燈 鋰電池已鎖定,無法繼續使用。請聯絡Hilti維修中心。

3.6.2 顯示電池狀態

如欲檢查電池狀態，請按住拆卸鈕3秒鐘以上。系統無法偵測到電池因掉落、刺穿、外部熱損傷等錯誤使用造成的潛在功能故障。

狀態 意義
所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠色。	電池仍可繼續使用。
所有LED以跑馬燈形式亮起,然後一個LED快速閃爍黃色。	無法完成有關電池狀態的查詢。請重複上述程序或洽詢Hilti維修中心。
所有LED以跑馬燈形式亮起,然後一個LED持續亮起綠紅色。	若連接之產品仍可繼續使用,剩餘的電池容量會低於50%。若連接之產品無法使用,表示電池已達最終使用壽命,應進行更換。請聯絡Hilti維修中心。

4 技術資料

4.1 產品資訊

標線範圍及無雷射接收器的交叉點		≤ 40 m(≤ 131 ft - 3 in)
搭配雷射接收器的範圍、標線及交叉點		2 m ... 65 m(6 ft - 7 in ... 213 ft - 3 in)
自動調平時間 (標準)		3 s
自動調平範圍 (標準)		±4.25°
精確度		±3.0 mm 於 10 m(±0.12 in 於 32 ft - 10 in)
線寬 (typisch) 5 m (16.4 in)		2.5 mm(0.10 in)
	10 m (32.8 in)	4.0 mm(0.16 in)
雷射等級		等級2,可目視,510-530 nm
電池壽命 (標準,開啟所有標線) B 22-55		14 h 於 24 °C(14 h 於 75 °F)
	B 22-85	24 h 於 24 °C(24 h 於 75 °F)
電池壽命 (標準,僅開啟水平或垂直標線) B 22-55		22 h 於 24 °C(22 h 於 75 °F)
	B 22-85	32 h 於 24 °C(32 h 於 75 °F)
自動斷電 (啟動依據)		1 h
防護等級 (不適用於Nuron B 22電池)		IP 54
三腳架螺絲孔		BSW 5/8" | UNC 1/4"
光束發散		0.05 ... 0.08 mrad * 180°
平均輸出功率 (P_AE = 可觸及發射雷射功率)		< 2 mW雷射等級2的可觸及發射雷射功率限值為AEL class 2 = > 2 mV
波長 (λ)		510 nm ... 530 nm± 10 nm
脈波期間 (tp)		< 80 μs
脈衝頻率 (f)		< 12 kHz
重量 (依據EPTA程序01) 不含電池		1.29 kg
規格 (長度 x 寬度 x 高度)		140 mm x 128 mm x 180 mm(5.5 in x 5.0 in x 7.1 in)
操作狀態指示燈		雷射光束及Nuron B 22電池狀態指示器
操作溫度		-10 °C ... 40 °C(14 °F ... 104 °F)
貯放溫度		-25 °C ... 63 °C(-13 °F ... 145 °F)

4.2 電池

電池操作電壓	21.6 V
電池重量	請參閱「預期用途」章節
操作時的環境溫度	-17 °C ... 60 °C(1 °F ... 140 °F)
貯放溫度	-20 °C ... 40 °C(-4 °F ... 104 °F)
電池充電啟動溫度	-10 °C ... 45 °C(14 °F ... 113 °F)

5 工作場所的準備工作

注意

有受傷的危險 因非預期的啟動！

置入電池前，請確認產品已關閉。

請遵守本操作說明中與產品上的安全說明和警告。

5.1 為電池充電

1. 電池充電前，請閱讀充電器的操作手冊。
2. 確認電池的接點和充電器的接點清潔且乾燥。
3. 請使用經認可的充電器對電池充電。 → 頁次 666

5.2 置入電池

警告

有受傷的危險 因短路或電池掉落！

• 置入電池前，請確認電池的接點及產品的接點上無任何異物。
  ▶ 確認電池已確實咬合。

• 初次使用前，請將電池完全充電。

• 將電池推入產品中，直到聽到卡入聲。
• 請檢查電池是否安裝牢固。

5.3 卸下電池

1. 按下電池拆卸鈕。
2. 將電池從產品卸下。

5.4 防墜安全裝置

警告

受傷危險 因工具和/或配件掉落所致！

• 請您務必使用本公司建議與本產品搭配使用的Hilti工具繫繩吊環。
  每次使用前，應要檢查工具繫繩吊環的固定點有無損壞跡象。

請您遵守各國的高處作業規範。

請僅使用Hilti防掉落擊發裝置#2293133和Hilti工具繫繩吊環#2261970的組合，作為本產品的防墜保護。

▶ 將防掉落擊發裝置固定在配件的安裝開口內。檢查其是否確實牢固。

將工具繫繩吊環的一個彈簧鉤扣固定在防掉落擊發裝置上，再將另一個彈簧鉤扣固定在具支承功能的結構上。檢查兩個彈簧鉤扣是否確實牢固。

請遵守Hilti防掉落擊發裝置和Hilti工具繫繩吊環的操作說明書。

6 操作

注意

有受傷的危險！勿將光束正射他人。

▶ 請勿直視雷射光束來源。若眼睛直接接觸時，請閉上眼睛，並將您的頭移出雷射光束的路徑。

請遵守本操作說明中與產品上的安全說明和警告。

6.1 開啟雷射光束

1. 將選擇開關設定至位置（開啟 / 解鎖）。

▶ 垂直雷射標線會啟動。

1. 重複按下標線模式按鈕直到設定為想要的標線模式為止。

操作模式會依以下順序變換且會自動循環：垂直標線、垂直側標線、水平標線、垂直與水平標線。

6.2 利用微調對準遠距離的兩個點

1. 將裝置的下方鉛垂光束對準地面十字記號的中心點。

2. 轉動旋鈕進行微調，直到垂直雷射光束對齊第二個點，亦即遙控點。

6.3 將雷射光束設定為「傾斜標線」功能

1. 將選擇開關設定至位置（開啟 / 鎖定）。

2. 重複按下標線模式按鈕直到設定為想要的標線模式為止。→頁次670

當「傾斜標線」功能啟用後，擺鎚會鎖定且雷射不會調平。雷射光束每5秒鐘閃爍一次。

6.4 啟用或停用雷射接收器模式

雷射接收器的範圍會因雷射測量儀功率設計上的不對稱性和外部光源的干擾而受到限制。 要達到最佳範圍，請使用線雷射測量儀的強側並避免在光線直射下工作。強側位於背面，即安裝電池的那一面，而另一面則為正面。

1. 若要啟動接收器模式，請按下接收器模式按鈕。雷射光束會閃爍五次表示確認。

2. 再按一次接收器模式按钮以停用接收器模式。

當裝置關閉後便會停用接收器模式。

6.5 關閉雷射光束

1. 將選擇開關設定至OFF位置。

▶ 雷射光束已關閉且擺鎚未鎖定。

1. 電池電量不足會自動關閉雷射光束。

6.6 應用範例

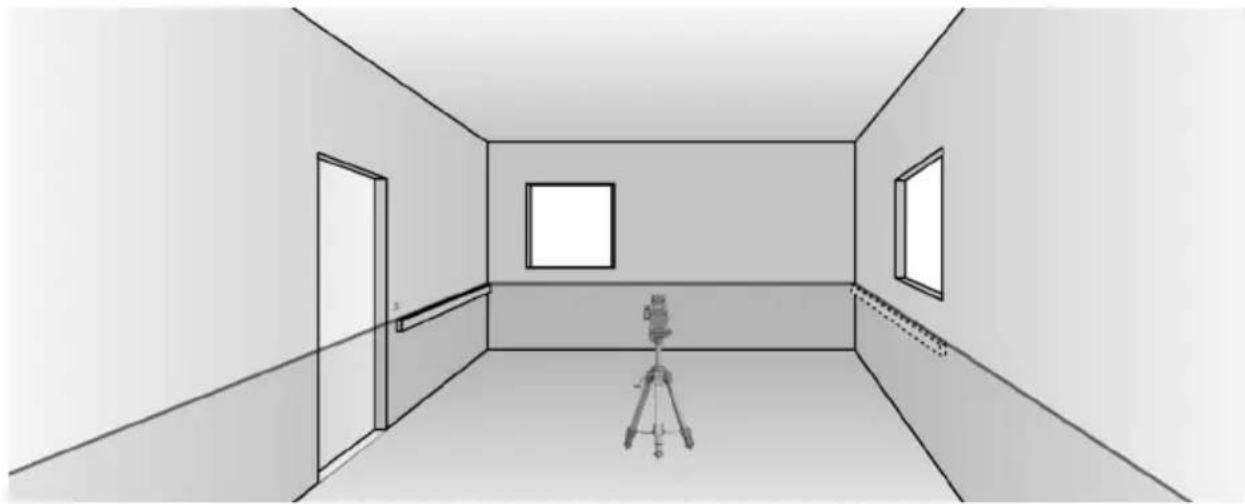

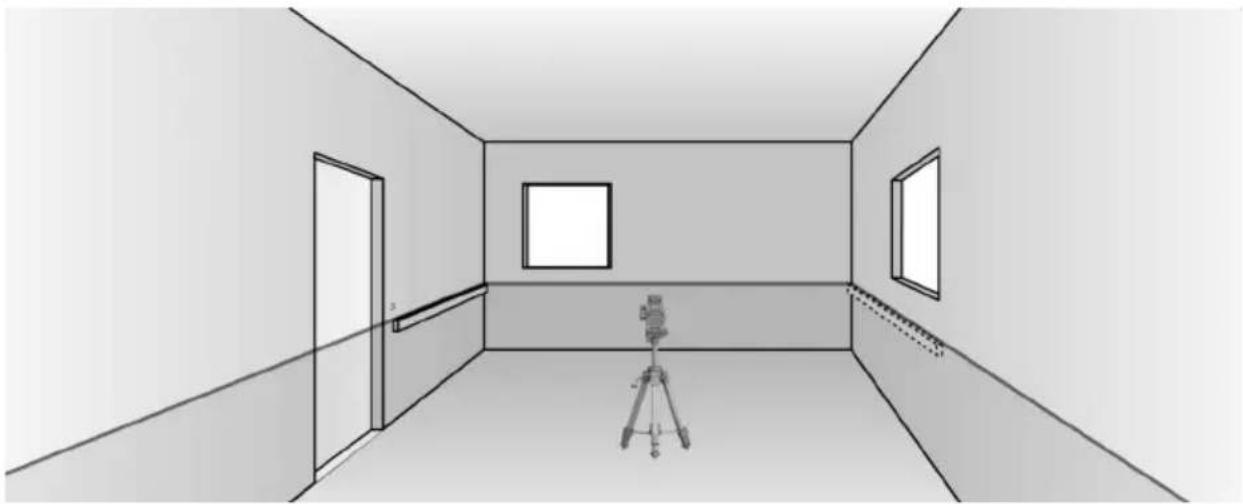

6.6.1 轉換高度

- 吹掉雷射光束孔玻璃的所有灰塵。請勿以手指接觸玻璃表面。

• 小心地清除頑強的髒污。
• 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。
• 請使用乾淨的乾布清潔產品的接點。

鋰電池的保養

• 通風口堵塞時請勿使用電池。請使用乾燥的軟刷子小心地清潔通風口。
• 請避免電池暴露在粉塵或髒污的環境之中。請勿讓電池接觸過高的濕氣（例如：浸入水中或淋雨）。電池若濕透，請將該電池視為已受損。請將電池隔絕在不可燃的容器內，並洽詢Hilti維修中心。
• 避免電池沾上油脂。避免讓電池上積聚粉塵或髒污。請使用乾燥的軟刷或乾淨的乾布清潔電池。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。 請勿觸摸電池的觸點或從觸點上去除出廠塗敷的油脂
• 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可能會造成塑膠零件損壞。

維護

警告

電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。

- 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。

• 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。
• 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品交付Hilti維修中心進行維修。
• 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。

為確保運作的安全及可靠性，請務必使用原廠Hilti備件、耗材與配件。您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配件：www.hilti.group

7.1 檢查

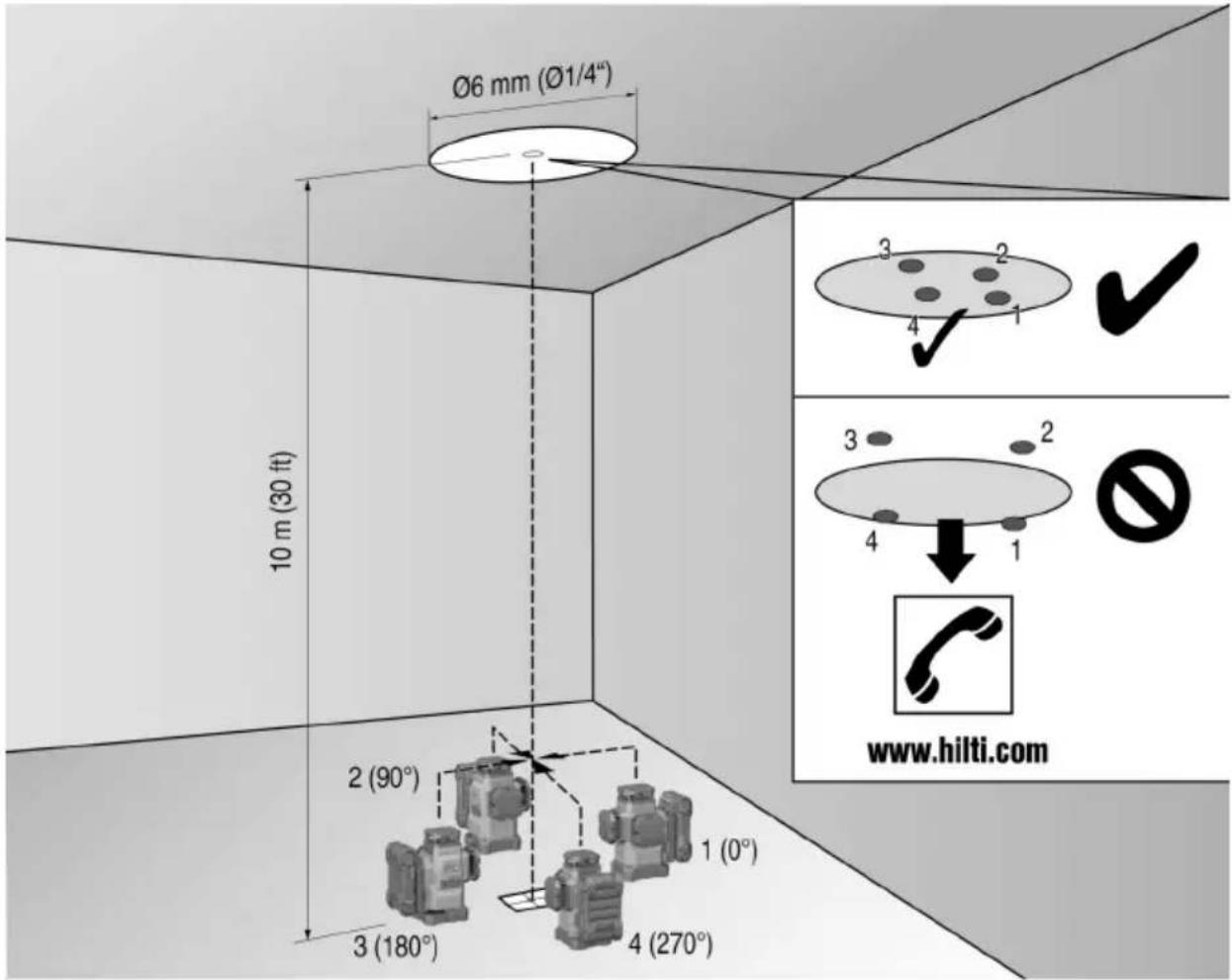

7.1.1 檢查鉛垂點

Ø6 mm (∅1/4") 10 m (30 ft) 2 (90°) 3 (180°) 4 (270°) www.hilti.com

1. 在具高度（例如在10公尺高的樓梯井）室內地板上標示記號（叉號）。
2. 把装置放在平面上。

HILTI

1. 啟動裝置並將擺鎚解鎖。
2. 將裝置放在下鉛垂光束與地板上十字標記的中心重疊的位置。
3. 標示出天花板上雷射標線交會處的頂點。
4. 將裝置旋轉90°。

下方紅色垂直光束必須落在十字記號中心點。

1. 標示出天花板上雷射標線交會處的頂點。
2. 將機具以180°及270°旋轉後重複本步驟。

以天花板上的4個標記點形成一個圓。以公分或吋為單位測量圓形D的直徑並以公尺或英呎為單位測量房間的高度。

1. 計算數值R。

▶ R值應小於3 mm（對應10 m時的3 mm）。
▶ R值應小於1/8"。

$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R H [ \mathrm{m} ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

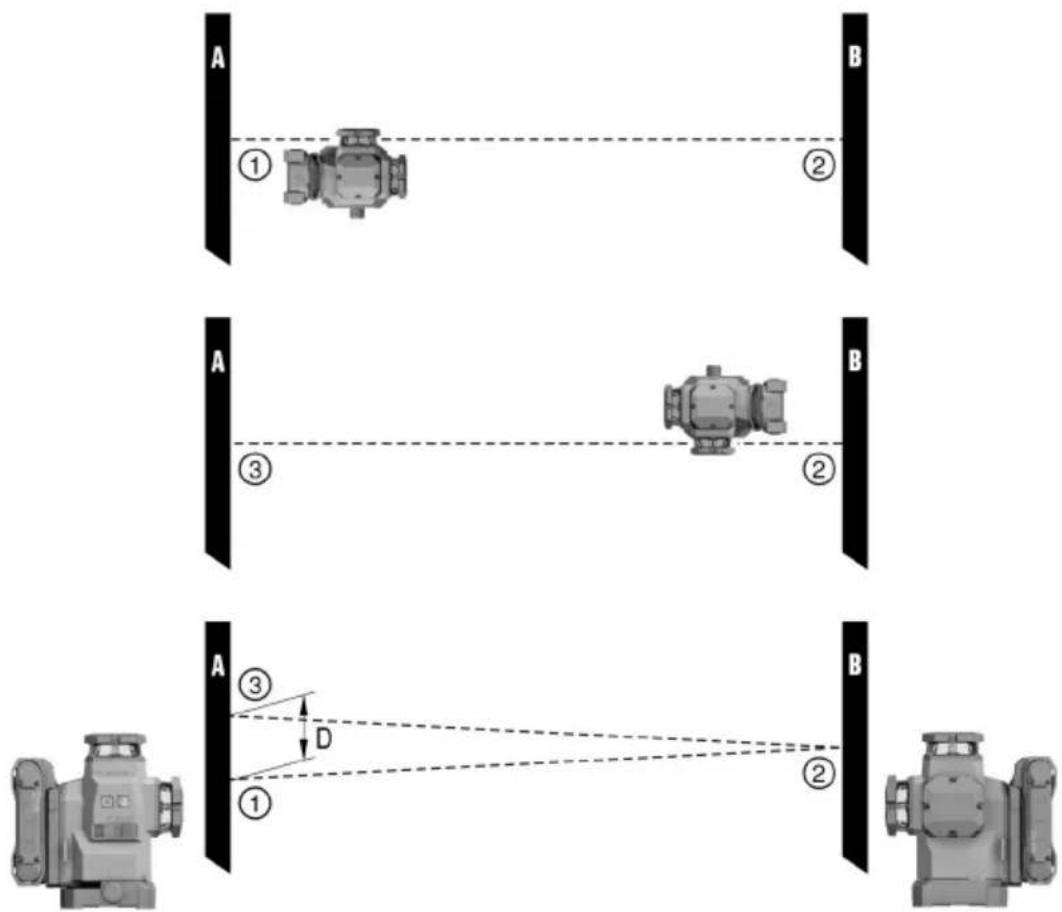

7.1.2 檢查雷射光束的調平

A ① ② B A ③ ② B A ③ D ① ② B

1. 牆壁之間的距離至少10 m。
2. 將裝置放在距離牆壁（A）約20 cm的平坦、水平表面上，讓雷射線的交叉點朝向牆壁（A）。
3. 在牆壁（A）上以十字記號（1）及牆壁（B）上的十字記號（2）標計一個雷射標線的交叉點。
4. 將裝置放在距離牆壁（B）約20 cm的平坦、水平表面上，並仔細將雷射標線的交叉點瞄準牆壁（A）的十字記號（1）。
5. 使用可調式腳座調整雷射標線交叉點的高度使其精確投射在牆壁（B）的標記（2）上。此時，請確認氣泡水平儀維持在中央。
6. 使用牆壁（A）上的十字記號（3）再次做一個雷射標線的交叉點。

7. 測量牆壁（A）上十字標記（1）與（3）間的偏移D（RL = 房間長度）。

8. 計算數值R。

▶ R值應小於3 mm。

▶ R值應小於1/8"。

$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R L [ \mathrm{m} ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

7.1.3 檢查垂直度 (水平)

1. 將裝置放在距牆壁約5 m的位置，讓下方鉛垂光束能投射在房間中央參考標記中心。

2. 將四面牆上的全部四個交叉點標示出來。

3. 將裝置旋轉90°並確認交叉點中心投射在第一個參考點（A）上。

4. 標示出每個新交叉點並測量每個偏移（R1、R2、R3、R4 [mm]）。

5. 計算偏移R（RL = 房間長度）。

▶ R值應小於3 mm或1/8"。

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ m m ]}{4} \times \frac {1 0}{R L [ m ]} \tag {1} $$

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ 1 / 8 \text { in } ]}{4} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

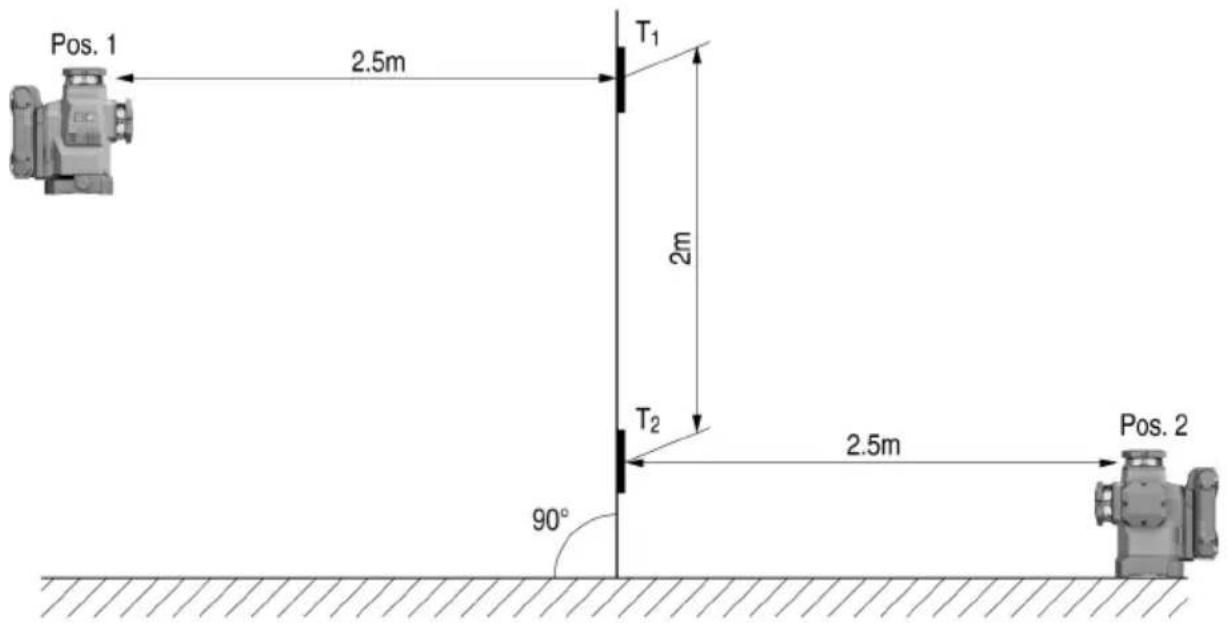

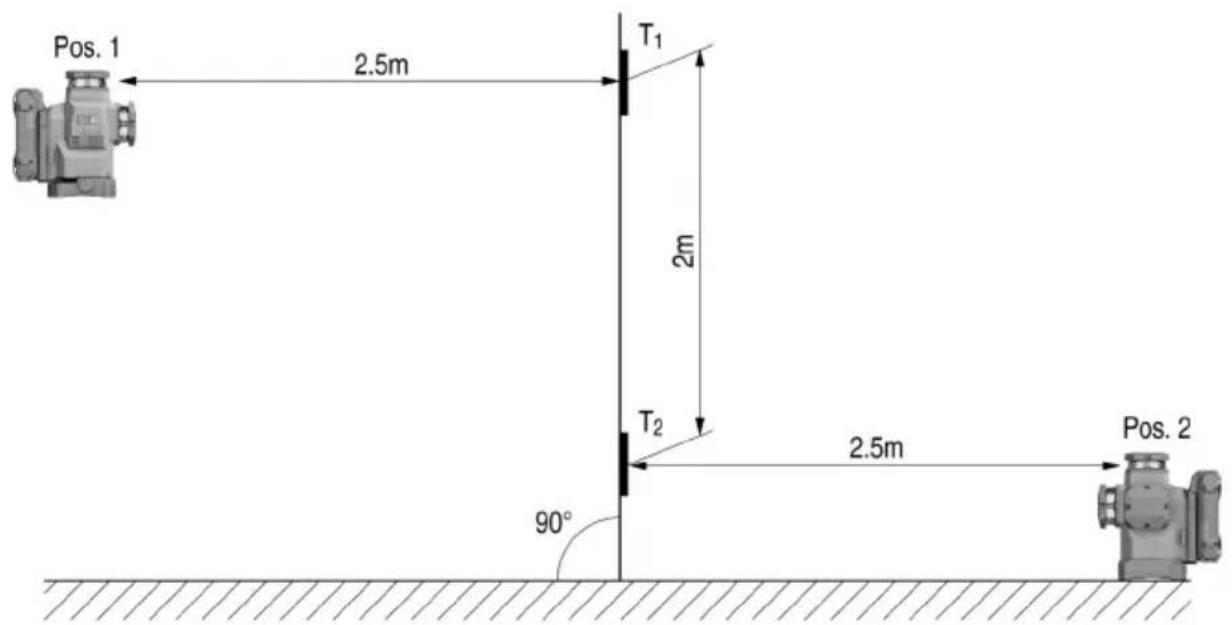

7.1.4 檢查垂直標線的精確度

Pos. 1 2.5m T₁ 2m T₂ 90° 2.5m Pos. 2

1. 將裝置放在高度2 m（位置1）處。
2. 啟動裝置。
3. 將第一個目標板T1（垂直）放置在距離裝置2.5 m處，並使其處於相同高度（2 m），以便垂直雷射光束能投射到目標板上，並標記該位置。
4. 現在將第二個目標板T2放置於第一個目標板下方2 m處，以便垂直雷射光束能投射到目標板上，並標記該位置。
5. 在測試配置的相對側，離裝置5公尺的地板雷射標線上標示出位置2。
6. 現在將裝置放在地板上的前一個標記點（位置2）上。
7. 校準雷射光束讓其能投射在目標板T1及上面標記的位置上。

8. 在目標板T2上標記新位置。

9. 讀取目標板T2上兩個標記間的距離D。

若差值D大於3 mm，裝置則必須在Hilti維修中心進行調整。

7.2 Hilti量測系統服務

Hilti量測系統服務會檢查掃描機具，若發現從特定精確度偏移，將會重新校準機具，並再次檢查以確保符合規格。在測試時，維修認證會提供符合規格的書面確認。下列是建議的程序：

• 根據裝置的使用狀況選擇對應的測試 / 檢查間隔時間。
• 在非常重度或在異常環境或壓力下使用後且需要進行重要工作前，應由Hilti量測系統服務檢查，或是每年至少檢查一次。

即使將產品交由Hilti量測系統服務中心測式與檢查，使用者仍有義務在使用前和使用期間檢查掃描機具。

8 搬運和貯放

充電式工具和充電電池的運輸

注意

搬運時意外啟動！

▶ 搬運產品時務必卸下電池！

▶ 取出電池。
切勿散裝運輸電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。
每次使用前以及長途運輸前後請檢查本產品和電池是否受損。

充電式工具和充電電池的貯放

警告

瑕疵或漏液的電池所造成的意外損害！

存放產品時，一律不可插入電池！

▶ 請將本產品和電池存放在陰涼及乾燥處。請遵守技術性數據中所規定的溫度極限值。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
▶ 請勿將電池存放在有日光直射處、熱源上或玻璃後方。
▶ 請將本產品和電池存放在兒童或未授權人員無法觸及的地點。
每次使用前以及長時間存放前後請檢查本產品和電池是否受損。

9 故障排除

若出現任何故障，請注意充電電池的狀態指示器。請參閱鋰電池指示器 → 頁次 667章節。

若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。

故障 可能原因 解決方法
電池的LED未亮起 電池故障。	▶ 聯絡Hilti維修中心。
電池較一般電池壽命短。 周遭環境溫度極低。 ▶ 將電池放在室溫下緩慢升溫。
電池咬合時不會發出喀啦聲。 電池上的卡榫太髒。 ▶ 清潔卡榫並重新安裝電池。
本產品或電池變得很燙。 電力故障 ▶ 立即關閉本產品,取出電池,		觀察電池,讓它冷卻,並聯絡Hilti維修中心。

10 廢棄設備處置

警告

不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。

▶ 請勿以郵寄方式寄送電池。
▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
▶ 請將電池棄置於兒童無法觸及的地方。
▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。

Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。

不可將電動工具、電動裝置和電池當成一般垃圾丟棄！

11 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

Hilti Taiwan Co., Ltd.

12 FCC說明 (美國適用) /IC說明 (加年大適用)

本設備已經過測試，並已評定為符合FCC法第15條A級數位裝置限制。這些限制的目的在於合理防止住宅區因安裝而發生嚴重干擾狀況。此裝置會產生、使用及散發無線電頻電量，因此若未依照使用說明安裝及使用，可能會對無線電通訊造成干擾。因此若未依照說明進行安裝及操作，即可能造成無線接收功能故障。

不過，我們無法保證所有安裝方式都不會發生干擾。假使這項設備的確造成對無線電或電視訊號有害的干擾（這可由關上或打開設備來判斷），使用者可以採取以下的措施來改善干擾：

• 變更接收天線方向或位置。
• 增加設備和接收器之間的間隔。
• 將該設備接上不同於接收器所連接的電源插座。
• 諮詢零售商或經驗豐富的電視機 / 收音機技術人員，以取得協助。

此裝置符合RSS法規的的第15部分及FCC法規的ISED-210。

進行操作應遵守以下兩個條件：

• 本設備並不會造成有害的干擾。
• 本裝置必須接受任何接收的干擾，包括那些會造成操作結果未符預期的干擾。

進行未經Hilti許可之變更或改裝會限制使用者操作該設備的授權。

RoHS (有害物質限制指令)

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Multiline Laser
Products: PM 50MG-22 01

本文件中的「電池」係指含有由數個鋰電池單元所組成之充電式Hilti鋰電池組。這些電池為Hilti機具專用。僅可使用Hilti原廠電池！

說明

Hilti電池配備電池管理系統和電池保護系統。

本電池的電池單元是以高密度之鋰離子儲電材料所製成。鋰電池的記憶效應極低，但可承受外力衝擊、過度放電及高溫。

請前往Hilti Store或：www.hilti.group參考我們的Hilti電池供電產品

安全性

▶ 請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。
▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！
▶ 電池嚴禁修改或改裝！
▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。
▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損壞的跡象。
▶ 請勿使用回收或維修過的電池。
▶ 請勿將電池或電池供電之機具作為鎚子使用。
▶ 請勿讓電池暴露在直接日曬、溫度過高、有火花或明火的環境中，否則可能導致爆炸。
▶ 請勿用手指、工具、珠寶或其他會導電的物品觸摸電池極柱，否則可能導致電池損壞、財物損失和人員受傷。
電池應避免淋雨、潮濕和水氣。水氣滲入會造成短路、觸電、燙傷、起火和爆炸。
▶ 請使用適用於該電池型號的充電器與電動工具。請詳閱並遵守相關操作說明書中的說明。
▶ 請勿在易爆炸環境中使用或存放電池。
若電池溫度過高無法觸摸，表示電池可能已經毀損。將電池放在清楚可見且沒有火災危險、遠離易燃材料的位置。讓電池冷卻。若一小時後電池溫度仍然過高無法觸摸，表示電池可能已經毀損。請遵照電池起火時的處理方式章節的指示說明。

電池損壞的處理方式

若發現電池損壞，請與Hilti授權服務中心聯繫。
▶ 請勿使用漏液的電池。
若電池漏液，請避免眼睛或皮膚與其直接接觸。處理電池液時，請全程配戴防護手套和護目鏡。
▶ 請用化學溢出物清潔組清理漏出的電池液。請遵守您所在地當地的電池液清潔規定。
收納損壞的電池時，請將電池放在不易燃之容器中並將電池覆上乾沙、滑石粉（碳酸鈣）或矽酸鹽（蛭石）。接著，將蓋子密封並將容器收納於遠離易燃油脂、液體或物體的地方。
▶ 請將該容器送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！

功能異常之電池的處理方式

▶ 請注意異常的電池行為，例如無法充電、充電時間過長、明顯電力消耗、異常充電器LED活動或漏液等。這些均為內部異常之徵兆。
若您認為電池內部異常，請立即與Hilti維修中心聯繫。
▶ 當電池無法使用或無法充電或漏液時，請依棄置方式處理。請參閱維修與處置章節。

電池起火時的處理方式

警告

電池火災危險！燃燒的電池會釋出危險以及有爆炸風險的液體與氣體，可能會造成腐蝕性傷害、燙傷或爆炸。

▶ 處理電池起火時，請配戴防護配備。

• 保持通風順暢讓有害及具爆炸性之氣體散出。
  ▶ 當有濃煙冒出時請立即離開室內。
  ▶ 當皮膚或呼吸器官感到不適時請立即就醫。
  在嘗試撲滅火勢之前，請致電消防隊。
  ▶ 電池起火請從相隔最遠處用水撲滅。粉狀滅火器及防火毯遇鋰電池引起之火勢時滅火效果並不理想。鋰電池所引燃之其他物質則可以適用之滅火裝置撲滅。
  ▶ 請勿試圖移動大量燃燒的電池。反之，應將周圍的東西移開將電池隔離起來。

若沒有冷卻，而冒煙或燃燒的電池：

用鏟子將電池鏟起並丟到水盆中，如此可降低引燃相鄰其他未達燃點之電池單元的風險。對於尚未達到點火臨界溫度的電池，冷卻效果可以有效的控制火勢。
▶ 將電池放在桶中至少24小時，直到電池完全冷卻為止。
▶ 請參閱電池損壞的處理方式章節。

運送與收納

環境溫度請保持在-17°C到+60°C / 1°F到140°F之間。
▶ 貯放溫度請保持在-20°C到+40°C / -4°F到104°F之間。
▶ 請勿將電池貯放在充電器中。完成充電程序後，請將電池從充電器取出。
請將電池貯放於陰涼乾燥處。貯放於陰涼處可延長電池壽命。請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。
▶ 請勿以郵寄方式遞送電池。若要運送未損壞之電池，請洽詢運送服務商。

切勿以堆疊（分散，未受到保護）的方式運送電池。運送過程中，應保護電池避免衝擊與震動並與導電物質或其他電池隔離，以免因與電池端子接觸而造成短路。請遵守您所在地當地的電池運輸規範。

維修與處置

避免電池沾上油脂。若電池髒污，請用軟刷或乾淨的乾抹布加以清潔。請使用乾燥的刷子或乾淨的乾布清潔電池。
▶ 請勿在通風不良的位置使用電池。請使用乾燥的軟刷子小心地清潔通風口。
避免電池曝露於有灰塵或碎屑之環境下，且切勿讓電池進水（例如泡在水中或任其淋雨）。
若電池進水，請視為損壞電池處理並使用非易燃之容器加以隔離。若電池遭濕氣滲透，請將該電池視為已受損並隔絕在不可燃的容器內。
▶ 請參閱電池損壞的處理方式章節。
不當處理電池會產生有害健康之氣體或液體。請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。請遵守您所在地當地受損電池的運輸規範！
▶ 請勿將電池與一般家用廢棄物一同回收！
▶ 請將電池棄置於兒童無法觸及的地方。將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。

原版操作说明

1 关于本操作说明的信息

1.1 关于本操作说明

• 警告！在使用本产品之前，请确保您已阅读并理解产品随附的操作说明，包括说明、安全和警告通知、插图和规格。尤其要熟悉所有说明、安全和警告通知、插图、规格、组件和功能。否则可能会导致触电、火灾和/或严重伤害的风险。保存操作说明，包括所有说明、安全和警告通知，以供以后使用。
• HILSTI 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。
• 随附的操作说明符合印刷时的最新技术水平。始终在 Hilti 产品页面上在线查找最新版本。为此，请点击这些操作说明中标有符号的链接或二维码。
• 仅将产品连同本操作说明一起交给他人。

1.2 所用标志的说明

1.2.1 警告

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

-危险-

危险！

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

·警告·

警告！

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

-小心-

小心！

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

1.2.2 操作说明中的符号

本操作说明中使用下列符号：

遵守操作说明

使用说明和其他有用信息

处理可回收材料

不得将电气设备和电池作为生活垃圾处置

Hilti 锂离子电池

Hilti 充电器

1.2.3 图示中的符号

图示中使用了下列符号：

这些编号指本操作说明开始处的相应图示。

图示中的编号表示重要的操作步骤或对操作步骤重要的部件。这些操作步骤或部件在文本中使用相应的编号突出显示，例如 (3)。

位置编号被用于概览图中并表示产品概览段落中的图例编号。

这些符号旨在提醒您在操作本产品时要特别注意的某些要点。

1.3 与产品相关的符号

1.3.1 产品使用的符号

产品上可以使用下列符号：

电动工具支持近场通信 (NFC) 技术, 兼容于 iOS 和安卓平台。

直流电 (DC)

使用 Hilti 锂离子电池类型系列。请遵守 预期用途 一章中所述的信息。

摆锁止 (激光束倾斜)

摆未锁止 (自调平系统激活)

1.4 产品标签

激光信息

激光辐射！请勿直视激光束！2级激光产品。

2 级激光基于 IEC60825-1/EN60825-1:2014 标准，符合 CFR 21 § 1040 (第 56 号激光公告)。

1.5 产品信息

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。

必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

型号名称和序列号印在铭牌上。

在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息

制造商全权负责声明，此处所述及的产品符合现行法规和标准。

技术文档在此处归档：

2 安全

2.1 测量工具一般安全说明

警告！请阅读所有安全注意事项和其他说明。如果未按规定操作，测量工具可能会导致危险。不遵守安全提示和说明会导致测量工具损坏和/或造成严重伤害。 妥善保留所有安全预防措施和说明，以供将来参考。

工作区域安全

• 保持工作区域清洁并具有良好的照明。混乱和黑暗的工作区域会引发事故。
  不得在存在可燃液体、气体和粉尘等物质的爆炸性环境下操作本产品。
  当使用本产品时，使儿童和其他人员远离。
• 使用产品时不要超过其规定的限值。
  遵守您所在国家的事故预防法规。

电气安全

不要让产品暴露在雨水或潮湿环境中。潮气侵入会导致短路、电击、烫伤或爆炸。
尽管本产品已采取防潮保护措施，但在将其放入运输箱中之前，还是应先将其擦干。

人身安全

• 保持警觉，注意您正在执行的作业，并且在操作测量工具的过程中利用自己的常识判断。如果感到疲劳或受毒品、酒精或药物的影响，请勿使用测量工具。使用测量工具时，粗心大意可能会导致严重的人身伤害。
  避免不规范的工作姿势。始终站稳并保持平衡。
• 穿戴个人防护装备。穿戴个人防护装备可减少人身伤害风险。
  不要让安全装置失效，不要去除提示和警告标牌。
  避免意外启动工具。在将测量工具连接到电池、拿起或携带前，请确保其已关闭。
  按照本操作说明和特定设备类型专用的方式使用本产品和附件。同时要考虑工作环境和将要执行的工作。将产品用于指定用途以外的场合可能会导致危险情形。
  不要令自己产生虚假的安全感，不要轻视测量工具的安全规则，即使在多次使用后已经熟悉测量工具时也不例外。操作时粗心大意可能在瞬间造成严重伤害。
  ▶ 严禁在医疗设备附近使用该测量工具。

使用和操作测量工具

▶ 只有产品和附件处于良好的技术状态时才能使用。
不使用时，应将测量工具放在儿童接触不到的地方。不要使不熟悉本产品或本说明的人员操作本产品。让没有经验的用户使用测量工具非常危险。
需要小心谨慎地使用测量工具。检查并确认运动部件运转良好且未卡住，并确保相关部件不存在可能导致本测量工具无法正常工作的断裂或损坏。使用测量工具之前，修理受损的部件。许多事故都是由于测量工具维护不良造成的。
在任何情况下都不得改装或操作该产品。未经Hilti明确批准的变更或改装会限制用户操作本产品的权利。
- 在进行重要的测量前以及在测量工具掉落或受到其他机械应力后，必须检查其精度。
由于所用的测量原理，某些环境因素可能会对测量结果产生负面影响。这些因素包括例如在可以产生强磁场或者电磁场的设备附近、振动和温度变化。
- 快速改变测量条件可能会导致测量结果不准确。
当将产品从低温环境带入高温环境时应当在使用前先让设备适应新环境，反之亦然。温差过大会造成作业不正常并导致错误的测量结果。
当使用适配器或配件时，请确保配件牢固安装。
尽管测量工具的设计充分考虑了现场使用的苛刻条件，但是我们也必须象爱护其它光学和电子产品（例如双筒望远镜、眼镜、照相机）一样精心地爱护它。
- 必须遵守指定的操作和存放温度规定。

2.2 激光测量工具的附加安全说明

若以不当方式打开该产品，其可能发出2级以上的激光辐射。仅限将本产品交由Hilti维修中心修复。
保证即将执行测量的区域的安全。安装产品时，确保激光束没有直接对准其他人员或自己。在远高于或远低于眼睛高度的位置投射激光束。
- 保持激光出口孔清洁，以避免测量误差。
在使用前和使用期间多次检查产品的精度。
在反光目标物或反光表面附近以及透过玻璃板或类似材料测量，可能会导致测量结果失真。

HILTI

将产品安装在合适的支架上、三脚架上或放在平坦的表面上。
不允许在高压线附近使用量尺工作。
▶ 确保周围环境中没有使用可能影响测量的其他激光测量工具。
请勿让激光束超出无人看管的区域。

2.3 其他安全说明

工具和/或附件掉落会带来人身伤害的危险。开始工作前请检查电池和安装的附件是否已牢牢固定。
为了达到最大精度，将激光线投射到垂直、平整的表面上。在此期间，设置产品与地面成 90^ 。

2.4 电磁兼容性

尽管本产品符合适用规定的严格要求，但Hilti不能完全排除强大的辐射对产品造成干扰并导致故障运行的可能性。在这种情况下或如果存在其他不确定因素，必须进行检查性测量。同样Hilti也不能排除会对其他设备(例如飞机的导航装置）造成干扰。

2.5 2 级激光产品的激光级别

根据 IEC / EN 60825-1:2014 和 CFR 21 § 1040 (FDA)，本产品符合激光等级 2 的要求。无需进一步的保护措施就可使用本产品。尽管如此，与太阳光一样，不要直视光源。如果您意外直视激光束，请立即闭上双眼并扭头以避开光束。也不要将激光束对准他人。

2.6 小心处理和使用电池

请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
▶ 只有电池处于良好的技术状态时才能使用。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
不要分解、挤压或焚烧电池，不要将其暴露在高于 80 ^ (176 ^ ) 的温度条件下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
▶ 仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请联系 Hilti 维修中心或阅读文档“有关 Hilti 锂离子电池安全性和使用的提示”。

请遵守适用于锂离子电池运输、存储和使用的特殊准则。→ 页码 696

请通过扫描该操作说明末尾的二维码来阅读有关Hilti锂离子电池安全性和使用的提示。

3.1 产品概览

① 电池
② 电池状态指示器
③ 电池释放按钮
④ 警告标贴
⑤ 激光出射窗
⑥ 接收模式按钮
⑦ 激光线模式按钮
⑧ “打开/关闭”选择开关和锁定/解锁摆锤
⑨ 微调旋钮

3.2 合规使用

本工具为自调平多线激光水准仪，只需一个人便可用它精确地传送直角、调平并执行对准工作和垂准。

本产品主要用于室内，不能用于替代旋转式激光水准仪。如要用于室外，请确保边界条件与室内相同，否则请使用 Hilti 激光接收机。

应用领域：

• 标记隔断墙的位置 (在直角处和垂直平面内)。
• 检查并传送直角。
• 在三条轴线上对准待安装部件或结构的各个部分。
• 将地板上的标记点传送到天花板上。
• 请仅将此表中给出的 Hilti Nuron B 22 系列锂离子电池与本产品一起使用。
• 此类电池仅限使用表格所规定型号系列的 Hilti 充电器充电。

3.3 特点

本产品有三条 360^ 绿色激光线，射程可达 40 m（131 ft）和五个光束交叉点（前、后、左、右和顶部）。工作范围取决于环境光线的亮度。

从背面看，本产品的左前侧有一个向下的基准点。背面是固定电池的一侧。

激光线可单独打开 (仅垂直或水平线)，也可一起打开。与倾斜角一起使用时，用于自调平的摆会受阻。

3.4 包装清单

多线激光器、工具箱、操作说明、制造商证书。

经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购：www.hilti.group

3.5 操作期间显示的信息

状态 含义
激光束每 10 秒 (摆未锁止) 或每 2 秒 (摆锁止) 闪烁器池几乎耗尽。次。
激光束闪烁五次,然后持续亮起。 激活或停用接收机模式。
激光束快速闪烁。 工具不能自调平。
激光束每 5 秒闪烁一次。倾斜激光线工作模式;摆已锁止,因此未调平激光线。

3.6 锂离子电池指示灯

Hilti Nuron 锂离子电池可以显示电池的充电状态、出错信息和状态。

3.6.1 充电状态和出错信息的显示

警告

人身伤害的危险！电池掉落的危险！

在插入电池的情况下按压解锁按钮后，确保将电池重新正确锁定在所用的产品中。

请短暂按压电池的解锁按钮，以获得下列指示灯指示之一。

只要连接的产品已接通，便会持续显示充电状态和可能的故障。

状态含义
四个(4)LED灯持续亮起绿光充电状态:100%至71%
三个(3)LED灯持续亮起绿光充电状态:70%至51%
两个(2)LED灯持续亮起绿光充电状态:50%至26%
一个(1)LED灯持续亮起绿光充电状态:25%至10%
一个(1)LED灯缓慢闪绿光充电状态:<10%
一个(1)LED灯快速闪绿光锂离子电池电量耗尽。为电池充电。如果在为电池充电后LED灯始终快速闪烁,请联系Hilti维修中心。
一个(1)LED灯快速闪黄光锂离子电池或与其相连的产品过载、过热、过冷或存在其他故障。使产品和电池达到建议的工作温度,并且在使用时不要使产品过载。如果信息仍然存在,请联系Hilti维修中心。
一个(1)LED灯亮起黄光锂离子电池和连接的产品不兼容。请联系Hilti维修中心。
一个(1)LED灯快速闪红光锂离子电池被锁定且无法继续使用。请联系Hilti维修中心。

3.6.2 电池状态的显示

如要检查电池状态，请按住解锁按钮三秒钟以上。系统未检测到由于掉落、刺穿、外部热损坏等错误使用而引起的电池潜在故障。

状态含义
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯持续亮绿光。	电池可以继续使用。
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯快速闪黄光。	未能完成电池状态的查询。请重复该过程或联系Hilti维修中心。
所有LED灯都作为运行灯亮起,接着有一个(1)LED灯持续亮红光。	如果仍然可以继续使用所连接的产品,则电池剩余电量不足50%。如果无法再使用所连接的产品,则电池的使用寿命即将结束,应予以更换。请联系Hilti维修中心。

4.1 产品信息

激光线和交点的作用距离,不带激光接收器		≤ 40 m(≤ 131 ft - 3 in)
激光线和交点的范围,带激光接收机		2 m ... 65 m(6 ft - 7 in ... 213 ft - 3 in)
自调平时间(典型值)		3 s
自调平区域(典型值)		±4.25°
精度		±3.0 mm 单位 10 m(±0.12 in 单位 32 ft - 10 in)
激光线宽度(典型值)5 m (16.4 in)		2.5 mm(0.10 in)
	10 m (32.8 in)	4.0 mm(0.16 in)
激光等级		2级,可见,510-530 nm
电池续航时间(典型值,所有激光线接通)B 22-55		14 h 针对 24 °C(14 h 针对 75 °F)
	B 22-85	24 h 针对 24 °C(24 h 针对 75 °F)
电池续航时间(典型值,仅水平或垂直线接通)B 22-55		22 h 针对 24 °C(22 h 针对 75 °F)
		B 22-85	32 h 针对 24 °C(32 h 针对 75 °F)
自动自主关机(在...后激活)		1 h
保护等级(不适用于Nuron B 22电池)		IP 54
三脚架螺纹		BSW 5/8" | UNC 1/4"
光束发散度		0.05 - 0.08 mrad * 180°
平均输出功率( R_AE = 可达到的发射激光功率)		< 2 mW对于 2 级激光,可达到的发射激光功率的极限值为 2 类AEL = > 2 mW
波长(λ)		510 nm ... 530 nm± 10 nm
脉冲长度(tp)		< 80 μs
脉冲频率(f)		< 12 kHz
重量不包括电池(按照 EPTA 程序 01)		1.29 kg
尺寸(长度 x 宽度 x 高度)		140 mm x 128 mm x 180 mm(5.5 in x 5.0 in x 7.1 in)
工作状态指示器		激光束以及 Nuron B 22 电池状态指示
工作温度		-10 °C ... 40 °C(14 °F ... 104 °F)
存放温度		-25 °C ... 63 °C(-13 °F ... 145 °F)

4.2 电池

电池工作电压	21.6 V
电池重量	参见章节“合规使用”
适合工作的环境温度	-17 °C ... 60 °C(1 °F ... 140 °F)
存放温度	-20 °C ... 40 °C(-4 °F ... 104 °F)
电池充电起始温度	-10 °C ... 45 °C(14 °F ... 113 °F)

5 工作现场的准备工作

! -小心-

意外启动会 带来伤害风险！

▶ 插入电池前，确保已关闭产品。

请注意本操作说明中以及产品上的安全说明和警告。

5.1 给电池充电

1. 为电池充电之前，请阅读充电器的操作说明。
2. 确保电池和充电器上的触点均清洁、干燥。
3. 使用认可的充电器为电池充电。→页码685

5.2 插入电池

警告

人身伤害的危险 短路或电池掉落会带来人身伤害的危险！

装入电池之前，确保电池和产品上的触点上均无异物。
▶ 确保电池接合正确。

1. 在首次使用电池之前，要给电池完全充电。
2. 将电池推入产品，直至听到卡止声。
3. 检查并确认电池已可靠就位。

5.3 拆下电池

1. 按下电池释放按钮。
2. 从产品中取出电池。

5.4 防坠落装置

警告

人身伤害的危险 会带来人身伤害的危险！

▶ 请只是用为您的产品推荐的 Hilti 工具绳索。
在使用前请检查工具绳索的固定点有无损坏。

注意高空作业的国家法规。

请仅使用 Hilti 保险带 #2293133 和 Hilti 工具挂绳 #2261970 作为本产品的防坠落保护装置。

将保险带固定到附件的安装孔中。检查是否已牢牢固定。
将工具挂绳的一个弹簧钩固定到保险带上，另一个弹簧钩固定到支撑结构上。检查两个弹簧钩是否已牢牢固定。

请遵守 Hilti 保险带以及 Hilti 工具挂绳的操作说明。

! -小心-

人身伤害的危险！也不要将激光束对准他人。

▶ 绝对不要直视激光束源。在眼睛直接接触激光束的情况下，请闭上眼睛并扭头以避开光束。

请注意本操作说明中以及产品上的安全说明和警告。

6.1 打开激光束

1. 将选择开关设置到（接通 / 解锁）位置。

垂直激光线打开。

1. 反复按下激光线模式按钮，直到设置所需的激光线模式。

工作模式按以下顺序切换并周而复始：垂直线、垂直侧线、水平线、垂直和水平线。

6.2 通过微调对齐测量距离内的两个点

1. 摆好设备，让下部垂准光束对准地面参考十字符号的中心。
2. 转动微调旋钮，直到垂直激光束对准第二个远端的控制点。

6.3 将激光束切换到“倾斜激光线”功能

1. 将选择开关设置到（接通 / 锁定）位置。
2. 反复按下激光线模式按钮，直到设置所需的激光线模式。→ 页码 689

当“倾斜激光线”功能激活时，摆锤锁止且激光未调平。

激光束每 5 秒闪烁一次。

6.4 启用或停用激光接收机模式

鉴于激光功率在设计上的非对称性以及潜在的外界光源干扰，激光接收机的接收范围可能会受到限制。如要优化接收范围，请选择激光水准仪的高能量区域，避免在直射光下使用。高能量区域包括工具后部(电池安装位置)和前部。

1. 如要启用接收机模式，请按下接收机模式按钮。激光束闪烁五次，作为确认。
2. 再次按下接收机模式按钮，即可停用接收机模式。

当工具关闭时，接收机模式处于停用状态。

6.5 关闭激光束

1. 将选择开关设置到 OFF 位置。
   ▶ 激光束关闭且摆锤被锁止。
2. 当电池电量过低时，激光束自动关闭。

6.6 应用示例

6.6.1 传送高度

执行维护和保养任务之前，请务必先取出电池。

工具的保养

- 吹掉激光出口窗玻璃上的所有灰尘。不要用手指触摸玻璃表面。

HILTI

• 请小心去除顽固的污垢。
• 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。
• 请使用洁净干燥的抹布来清洁产品的接头。

锂离子电池的保养

• 切勿使用通风孔堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
• 避免不必要地将电池暴露在粉尘或污垢中。切勿将电池暴露在高湿度的环境中 (例如将其浸在水中或放在雨中)。
  如果电池浸湿，请如处理损坏的电池那样对其进行处理。将其隔离在不可燃的容器中，然后联系 Hilti 维修中心。
• 确保电池远离油和油脂。切勿让不必要的粉尘或脏污积聚在电池上。用干燥的软毛刷或干燥柔软的布清洁电池。不要使用含硅清洁剂，否则可能腐蚀塑料件。
  请勿触摸电池触点或从触点上去除出厂涂的油脂。
• 请仅使用微湿的抹布清洁外壳。不要使用含硅清洁剂，否则可能腐蚀塑料件。

维护

警告

电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。

工具或设备的电气系统只能由受过培训的电气专业人员进行维修。

• 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。
• 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产品交由Hilti维修中心修复。
• 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。

为确保安全和可靠的操作，仅使用Hilti原装备件、耗材和附件。经Hilti许可与产品搭配使用的备件、消耗品和配件可到您当地的HiltiStore购买或访问：www.hilti.group

7.1 检查

7.1.1 检查垂准点

Ø6 mm (∅1/4") 10 m (30 ft) 2 (90°) 3 (180°) 4 (270°) www.hilti.com

1. 在高度较高的房间 (例如, 高度为 10 ~m 的楼梯井) 的地面上做一个标记 (十字符号)。
2. 将工具置于平滑、水平表面上。
3. 解锁摆并打开工具。
4. 定位好工具，令其下部垂准光束处于地面所标的十字符号的中心。
5. 在天花板上标记激光线的顶部交点。
6. 将工具旋转 90^ 。

下部红色垂准光束必须保持在十字符号的中心。

1. 在天花板上标记激光线的顶部交点。
2. 在将工具旋转 180^ 和 270^ 后分别重复上述步骤。

通过天花板上的 4 个标记点画出一个圆圈。测量圆圈 D 直径 (单位：毫米或英寸) 和房间高度 (单位：米或英尺)。

1. 计算数值 R。

计算数值 R。数值 R 应小于 3 mm (10 m 距离时对应于 3 mm) R = [mm]2 × 10RH[m] (1)
▶ 数值 R 应小于 1/8"。

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

7.1.2 检查激光束的调平情况

A ① ② B A ③ B A ③ D ② B ①

1. 墙壁之间的距离必须至少达到 10 m。

2. 将工具置于离墙壁 (A) 约 20 cm 的光滑、水平的表面上，让激光线的交点朝向墙壁 (A)。

3. 在墙壁 (A) 上用十字符号 (1) 标记激光线的交点, 在墙壁 (B) 上用十字符号 (2) 标记激光线的交点。

4. 将工具置于离墙壁 (B) 约 20 cm 的光滑、水平的表面上, 并仔细地将激光线的交点朝向墙壁 (A) 上的十字符号 (1)。

5. 使用可调节撑脚调节激光线交点的高度，令激光线交点与墙壁 (B) 上的标记 (2) 精确吻合。为此，确保圆水准器始终居中。

6. 再次在墙壁 (A) 上用十字符号 (3) 标记激光线的交点。

7. 测量墙壁 (A) 上的十字符号 (1) 和 (3) 之间的偏移量 D (RL = 房间长度)。

8. 计算数值 R。

- 数值 R 应小于 3 mm。

$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R L [ \mathrm{m} ]} \tag {1} $$

▶ 数值 R 应小于 1/8"。

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

7.1.3 检查正交性 (水平)

1. 在房间中央距离墙壁约 5 m 处定位好工具，让下部垂准光束与墙上标记的参考十字符号中心吻合。
2. 在四面墙壁上标记所有 4 个交点。
3. 将工具转动 90^ , 并确保交点中心与第一个参考点 (A) 吻合。

4. 标记每个新交点，并测量每个偏移量 (R1、R2、R3、R4 [mm])。

5. 计算偏移量 R (RL = 房间长度)。

- 数值 R 应小于 3 mm 或 1/8"。

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ m m ]}{4} \times \frac {1 0}{R L [ m ]} \tag {1} $$

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ 1 / 8 \text { in } ]}{4} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

7.1.4 检查垂直线的精度

Pos. 1 2.5m T₁ 2m T₂ 90° 2.5m Pos. 2

1. 将工具定位在 2 m 的高度上 (位置 1)。
2. 打开工具。
3. 将第一块目标板 T1 (垂直) 定位在距设备 2.5 m 的位置处且与设备同高 (2 m), 以便垂直激光束击中板并标记该位置。
4. 将第二块目标板 T2 放置在第一块目标板下方 2 m 处，以便垂直激光束击中板并标记该位置。
5. 沿着激光线在距离工具 5 m 的地面上，在工具安装点的相对侧标记位置 2 (与安装点成镜像)。
6. 现在将工具置于先前在地面上标记的位置 (位置 2)。
7. 对准激光束，使其射向目标板 T1 和上面标记的位置。
8. 在目标板 T2 上标记新位置。
9. 读取目标板 T2 上两处标记之间的距离 D。

如果差值 D 大于 3 mm，则必须在 Hilti 维修中心调整该设备。

7.2 Hilti Measuring Systems 维修中心

Hilti Measuring Systems 维修中心负责检查测量工具，并在发现偏离指定精度时重新校准工具并再次进行检查，以确保工具符合规范。维修证明用于以书面形式确认工具在接受测试时符合规范。建议执行以下操作：

• 选择与设备使用情况相匹配的测试/检查间隔。
• 本工具在过度使用或在不正常条件或压力下使用后，由 Hilti Measuring Systems 维修中心在执行重要工作之前进行检查或至少每年检查一次。

尽管Hilti Measuring Systems维修中心会对产品进行测试和检查，在测量工具使用前以及使用期间，用户仍有义务对其进行检查。

8 运输和存放

无绳工具和电池的运输

-小心-

运输途中的意外启动！

▶ 运输产品前务必将电池取出！

▶ 取下电池。
切勿松散、未加保护地运输电池。在运输过程中，应保护电池免受过度冲击或振动影响，并将其与任何导电材料或其它电池分开（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。
每次使用前以及长时间运输前后都要检查产品和电池是否损坏。

无绳工具和电池的存放

警告

故障或泄漏的电池会导致意外损坏！

仅可在未插入电池的情况下存放产品！

请将产品和电池存放到凉爽干燥的地方。请遵守技术数据中规定的温度极限值。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
切勿将电池存放在阳光下、热源上或玻璃后。
请将本产品和电池存放在儿童或非授权人员无法接近的位置。
每次使用前以及长时间存放前后都要检查产品和电池是否损坏。

9 故障排除

出现任何故障时，都应注意电池的状态显示。参见锂离子电池指示灯 页码686一章。

如果您碰到的问题未在此表中列出或您无法自行排除，请联系 Hilti 维修中心。

故障 可能原因 解决方案
电池 LED 未亮起 电池损坏。	▶ 联系 Hilti 维修中心。
电池比平常更快耗尽。 非常低的环境温度。 ▶ 允许电池缓慢加热到室温。
电池未接合 (没有发出咔哒声)。	电池上的固定凸耳脏污。 ▶ 清洁固定凸耳,然后重新安装电池。
产品或电池变得很热。 电气故障 ▶ 立刻关闭产品,取下电池,进行观察,使其冷却并联系 Hilti 维修中心。

10 废弃处置

警告

废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。

▶ 不得通过邮寄方式发送任何电池。
▶ 用非导电材料（比如绝缘带）包住端子，以防止短路。
▶ 在儿童接触不到的地方处置电池。
请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。

制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。

不要将电动工具、电子设备和电池扔进家庭垃圾中！

11 制造商保修

如对保修条件有任何疑问，请联系您当地的 Hilti 代表。

本设备已按照 FCC 规则第 15 部分进行过测试，其结果符合 B 类数字装置的有关限制规定。这些限制规定用于针对在住宅建筑中因使用此类设备而可能造成的有害干扰提供合理的保护。本设备会产生、使用和辐射射频能量，如果不按照说明安装和使用，则可能对无线电通信产生干扰。因此，如果不按照本说明安装和运行该设备，它可能会导致无线电接收受到干扰。

但无论如何，仍无法完全保证这种干扰不会在某一特定条件下发生。如果本设备确实对无线电或电视接收产生有害干扰（可通过关闭和打开本设备进行确认），则用户可以尝试通过以下措施消除干扰：

• 重新调整或重新定位接收天线。
• 增加本设备与接收装置 (无线电或电视等) 之间的距离。
• 将设备连接至接收装置所在电路以外其他电路上的电源插座。
• 向经销商或有经验的无线电/电视技术人员咨询以寻求帮助。

本设备符合 RSS 规则第 15 部分以及 FCC 规则 ISED-210 标准的要求。

工具的操作必须满足以下两个条件：

• 本设备不会产生有害干扰。
• 本设备必须吸收任何接收到的干扰，包括可能会引起非期望操作的干扰。

未经 Hilti 明确批准的变更或改装会限制用户操作本设备的权利。

RoHS (有害物质禁用指令)

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Multiline Laser
Products: PM 50MG-22 01

该文档使用术语“电池”来描述由数块锂离子电池单元拼接而成的 Hilti 可充电锂离子电池组。这些电池专供 Hilti 电动工具使用。请只使用原装 Hilti 电池！

说明

Hilti 电池配有电池单元管理系统和电池单元保护系统。

电池由包含锂离子存储材料的电池单元组成，这些材料可实现高比能量密度。锂离子电池的记忆效应微乎其微，但对外部暴力冲击、深度放电或者高温非常敏感。

关于 Hilti 电池许可的产品请访问 Hilti Store 或者查询：www.hilti.group

安全

请遵守以下关于安全操作和使用锂离子电动工具电池的安全提示。若未能遵守，会导致皮肤刺激、严重的腐蚀伤、化学烫伤、火灾和/或爆炸。
请小心地处理电池，以防损坏电池和避免对健康极有害的液体泄漏！
▶ 严禁改装或篡改电池！
请勿拆解、挤压或焚烧电池，也不要让其暴露在 80^ C 以上的高温下。
对于遭受过撞击或有其他损坏的电池，切勿使用或对其进行充电。定期检查电池是否有损坏的迹象。
切勿使用回收的或修理过的电池。
切勿将电池或电池供电的电动工具用作锤子。
切勿将电池暴露在直射的阳光下、高温、火花或明火中。可能会导致爆炸。
切勿用手指、工具、珠宝或其他导电物体接触电池极片。否则会损坏电池，造成财产损失和人身伤害。
▶ 确保电池远离雨水、潮气和液体。受潮会导致短路、漏电、燃烧、火灾或爆炸。
仅限使用经批准用于特定电池类型的充电器和电动工具。阅读并遵守相关操作说明中的规定。
▶ 不得在易爆环境中存放或使用电池。
如果电池发热烫手，则可能有故障。请将电池放在醒目且无火灾风险的地方，并与易燃物品保持足够距离。让电池自行冷却。如果一小时后电池仍然发热烫手，则表示存在故障。请按照章节电池起火时采取的措施来进行处理。

电池损坏时采取的措施

▶ 如果电池损坏，请务必联系 Hilti 维修服务中心。
▶ 如果电池漏液，请不要再使用。
如果电池发生泄漏，请避免眼睛或皮肤直接接触到泄漏物。当处理泄漏的电池时，请务必使用防护手套和护目镜。
使用认可的化学清洁剂清除泄漏的电池液。请遵守当地的电池液清洁规定。
若要保存损坏的电池，将电池放在不易燃的容器中，并在电池上方覆盖一层干燥的沙子、白垩粉 (CaCO3) 或硅酸盐 (蛭石)。然后，将盖子盖紧保证密封，将容器保存在远离易燃气体、易燃液体或易燃物的地方。
请将容器送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！

电池运行不良时采取的措施

观察电池是否存在异常表现，如充电故障或充电时间过长、明显亏电、充电器 LED 状态异常或漏液。这些都是电池内部存在问题的迹象。
如果您怀疑电池内部存在问题，请联系 Hilti 维修服务中心。
如果电池不能使用、无法再充电或存在漏液情况，请进行废弃处理。参考章节维护和废弃处理。

电池起火时采取的措施

警告

电池起火危险！燃烧的电池会释放危险的潜在易爆液体和烟雾，可能会导致腐蚀伤、烫伤或爆炸。

- 当您处理电池起火事故时，请戴好个人防护装备。

▶ 提供充足的通风，以便排出有害及潜在爆炸性烟雾。
▶ 如果释放出浓烈的烟雾，应立即离开房间。
▶ 如果出现皮肤或呼吸道刺激，应立即就医。
在尝试扑灭大火之前，请呼叫消防队。
请仅使用水来灭火，并保持足够距离。干粉灭火器和灭火毯对锂离子电池起火无效。如果锂离子电池造成附近物料起火，应使用合适的灭火剂灭火。
请不要试图移动大量着火的电池。而应立即移除周围的物料以隔离电池。

如果电池自己不能冷却，发出声音或者开始燃烧：

用铲子铲起电池并将其投入一桶水中，可降低尚未达到失控温度的邻近电池单元被引燃的风险。冷却效果能够有效阻止火势蔓延至尚未达到临界着火温度的电池单元。
▶ 请将电池留在桶里至少 24 小时直至完全冷却。
参见章节电池损坏时采取的措施。

运输和存放

环境工作温度应保持在 -17^ 至 +60^ / 1^ 至 140^ 之间。
存放温度应保持在 -20^ 至 +40^ / -4^ 至 104^ 之间。
请勿将电池存放在充电器中。充电过程结束后请始终将电池从充电器中取出。
将电池存放在凉爽、干燥的地方。凉爽的存放环境可延长电池寿命。切勿将电池存放在阳光直射位置、加热器上或窗玻璃后。
请勿以邮寄方式运送电池。有关如何运送完好电池的说明，请咨询您的发货商。

切勿松散、未加保护地运输大批量电池。运输过程中，应保护电池免受过度冲击或振动的影响，并将其与导电材料或其它电池分开存放（因为它们可能会接触到电池端子并导致短路）。请遵守当地的电池运输规定。

维护和处置

确保电池远离油和油脂。如果电池变脏，用软毛刷或洁净干燥的抹布清洁电池。用干燥的软毛刷或干燥柔软的布清洁电池。
切勿使用通风口被堵塞的电池。用干燥的软毛刷小心地清洁通风孔。
避免使电池不必要地接触到灰尘或碎屑，切勿让电池浸湿 (例如，浸没在水中或受到雨淋)。
如果电池被浸湿，应作为损坏的电池处理，并将其隔离在不易燃的容器中。如果电池内部受潮，请按照处理受损电池的方式将其隔离到不可燃的容器中。

参见章节电池损坏时采取的措施。

• 处置不当可能会造成漏气或漏液，最终导致健康危害。请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。请遵守当地的损坏电池运输规定！
  不要将电池和家庭垃圾一起进行废弃处置。
  在儿童接触不到的地方处置电池。用非导电材料（比如绝缘带）包住端子，以防止短路。

n
