KASUTUSJUHEND PM 50MG-22 HILTI

et Originaalkasutusjuhend 231

Originaalkasutusjuhend

1 Andmed kasutusjuhendi kohta

1.1 Käesoleva käsitsemisjuhendi kohta

• Hoiatus! Enne toote kasutamist veenduge, et olete tootele lisatud kasutusjuhendi, sealhulgas juhised, ohutus- ja hoiatusviited, joonised ja spetsifikatsioonid, läbi lugenud ja sellest aru saanud. Tutvuge eriti kõigi juhiste, ohutus- ja hoiatusviidete, jooniste, spetsifikatsioonide ning komponentide ja funktsioonidega. Selle eiramisel esineb elektrilöögi, tulekahju ja/või raskete vigastuste oht. Hoidke kasutusjuhend koos kõigi juhiste, ohutus- ja hoiatusviidetega hilisemaks kasutamiseks alles.
• HILTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik köikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
• Lisatud kasutusjuhend vastab tehnika käesolevale tasemele trükki andmise ajal. Uusima versiooni leiate alati veebist Hilti toote leheküljelt. Järgige selleks sümboliga 🚠 tähistatud linki või QR-koodi käesolevas kasutusjuhendis.
• Andke toode teistele edasi ainult koos käesoleva kasutusjuhendiga!

1.2 Märkide selgitus

1.2.1 Hoiatused

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu:

OHT

OHT!

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist.

HOIATUS

HOIATUS !

Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.

ETTEVAATUST

ETTEVAATUST !

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

1.2.2 Sümbolid kasutusjuhendis

Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid:

Järgige kasutusjuhendit

Soovitusi seadme kasutamiseks ja muu kasulik teave

Taaskasutatavate materjalide käsitsemine

Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka

Hilti Li-Ion-aku

Hilti Laadimisseade

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid.

Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.

3

Numbrid joonistel tähistavad tähtsaid toiminguid või toimingute jaoks tähtsaid detaile. Tekstis tõstetakse need toimingud või detailid vastava numbri abil esile, näiteks (3).

Positsiooninumbreid kasutatakse joonisel Ülevaade ja need viitavad selgituste numbritele toote ülevaates.

See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootepõhised sümbolid

1.3.1 Sümbolid tootel

Tootel võib kasutada järgmisi sümboleid:

Seade toetab NFC-tehnoloogiat, mis on ühildatav iOS- ja Android-platvormidega.

Alalisvool

Kasutatud Hilti Li-lon-aku seeria. Pidage kinni peatükis Nõuetekohane kasutamine esitatud juhistest.

Pendel on lukustatud (kalde all olev laserkiir)

Pendel vabastatud (isenivelleerumine aktiveeritud)

1.4 Kleebis seadmel

Info laseri kohta

LASERKIIRGUS! ÄRGE VAADAKE OTSE LASERKIIRE SUUNAS! LASERI KLASSI 2 TOODE. Laseri klass 2, tugineb normile IEC60825-1/EN60825-1:2014 ja vastab CFR 21 §-le 1040 (Laser Notice 56).

1.5 Tooteinfo

HILTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik köikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.

Tüübitähis ja seerianumber on tüübisildil.

Kandke seerianumber järgmisse tabelisse. Andmeid toote kohta vajate meie esindusele või hooldekeskusele päringute esitamisel.

Tooteinfo

Multijoonlaser PM 50MG-22
Pölvkond 01
Seerianumber

1.6 Vastavusdeklaratsioon

Seadme tootja kinnitab ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate õigusaktide nõuetele ja kehtivatele standarditele.

Tehnilised dokumendid on saadaval:

2.1 Mööteriistade üldised ohutusjuhised

HOIATUS! Lugege läbi köik ohutusnõuded ja juhised. Mööteriistadest võivad lähtuda ohud, kui neid asjatundmatult käsitsetakse. Tegematajätmised ohutusjuhistest ja instruktsioonidest kinnipidamisel võivad põhjustada kahjustusi mööteriistale ja/või raskeid vigastusi.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Töökohaohutus

Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrastamata ja valgustamata töökoht vöib pöhjustada önnetusi.
- Ärge töötage tootega plahvatusohtlikusümbruskonnas, milles esineb tuleohtlikke vedelikke, gaase või tolmu.
Hoidke toote kasutamise ajal lapsed ja teised inimesed eemal.
- Kasutage seadet üksnes määratletud võimsuspiirides.
Järgige oma riigipöhiseid önnetusjuhtumite ennetamise eeskirju.

Elektriohutus

• Kaitske seadet vihma ja niiskuse eest. Sissetungiv niiskus võib põhjustada lühise, elektrilöögi, põletusi või plahvatusi.
• Kuigi seade on kaitstud niiskuse sissetungimise eest, tuleks see enne transpordipakendisse hoiulepanekut kuivaks pühkida.

Isikuturvalisus

• Olge tähelepanelik, jälgige seda, mida teete, ning lähenege tööle mööteriistaga möistusega. Ärge kasutage mööteriista, kui olete väsinud või narkootikumide, alkoholi või medikamentide möju all. Hetkeline tähelepanematus mööteriista kasutamisel võib põhjustada tõsiseid vigastusi.
  Vältige ebatavalist tööasendit. Võtke stabilne tööasend ja säilitage kogu aeg tasakaal.
• Kasutage isikukaitsevahendeid. Kaitsevahendite kandmine vähendab vigastuste ohtu.

HILTI

• Ärge kõrvaldage ühtegi ohutusseadist ega eemaldage silte hoiatuste või märkustega.
  Vältige seadme tahtmatut käivitamist. Veenduge, et mööteriist oleks välja lülitatud, enne kui te sellega aku ühendate, selle üles tõstate või seda kannate.
• Kasutage toodet ja tarvikuid vastavalt käesolevatele juhistele ja selliselt, nagu selle spetsiaalse seadmetüübi jaoks ette on kirjutatud. Arvestage seejuures töötingimuste ja tehtava töö iseloomuga. Seadmete kasutamine muuks otstarbeks kui ette nähtud vöib pöhjustada ohtlikke olukordi.
• Äge laske tekkida valel turvatundel ega vaadake mõõteriistade ohutusreeglitest mööda, isegi kui te pärast mitmekordset kasutamist mõõteriistaga kursis olete. Tähelepanematu käsitsemine võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
  ▶ Mõõteriista ei tohi kasutada meditsiiniseadmete läheduses.

Mõöteriista kasutamine ja käsitsemine

• Kasutage seadet ja lisatarvikuid ainult siis, kui nende tehniline seisukord on veatu.
  Hoidke mittekasutatavaid mõõteriistu lastele kättesaamatus kohas. Ärge laske toodet kasutada isikutel, kes seda ei tunne või kes ei ole käesolevaid juhiseid lugenud. Mõõteriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
  Hooldage mõõteriistu hoolikalt. Kontrollige, kas liikuvad osad toimivad laitmatult ega kiilu kinni, ega osad ei ole murdunud või kahjustatud selliselt, et mõõteriista toimivus oleks mõjutatud. Laske kahjustatud osad enne mõõteriista kasutamist parandada. Paljude õnnetusjuhtumite põhjuseks on halvasti hooldatud mõõteriistad.
  Toodet ei tohi mingil juhul modifitseerida ega manipuleerida. Muudatused või modifikatsioonid, mida ei ole ettevõtte Hilti poolt sõnaselgelt lubatud, võivad piirata kasutaja õigust seadme kasutuselevõtuks.
  Enne olulisi mõõtmisi ning pärast kukkumist või teisi mehaanilisi mõjusid peate te mõõteriista täpsuse üle kontrollima.
  Teatavad ümbritseva keskkonna tingimused võivad mõõtetulemusi seadme tööpõhimõttest tulenevalt mõjutada. Nende hulka kuuluvad nt seadmete lähedus, mis tekitavad tugevaid magnetilisi või elektromagnetilisi välju, vibratsiooni ja temperatuuri muudatusi.
• Kiiresti muutuvad mõõtetingimused võivad mõõtetulemused valeks muuta.
  Kui seade tuuakse väga külmast keskkonnast soojemasse keskkonda või vastupidi, tuleks seadmel enne töölerakendamist temperatuuriga kohaneda lasta. Suured soojuse erinevused võivad põhjustada valesid operatsioone ja valesid mõõtetulemusi.
  Tagage koos adapterite ja tarvikutega kasutamise korral, et tarvikud oleksid kindlalt kinnitatud.
• Kuigi mõõteriist on kavandatud rasketes tingimustes ehitusplatsidel rakendamiseks, peaksite te seda nagu ka teisi optilisi ja elektrilisi tooteid (binokleid, prille, fotoaparaati) ettevaatlikult käsitsema.
• Pidage kinni ettenähtud töö- ja ladustamistemperatuuridest.

2.2 Täiendavad ohutusnõuded lasermööteriistade kasutamisel

• Seadme mittekorrektsel avamisel võib seadmest eralduda laserkiirgust, mis ületab klassi 2 kiirguse. Laske seadet parandada üksnes Hilti hooldekeskuses.
  Tagage turvalisus mõõtekohas. Veenduge, et seadme paigaldamisel ei suuna te laserkiirt teiste inimeste ega iseenda poole. Laserikiired peaksid kulgema silmade kõrgusest tunduvalt kõrgemal või tunduvalt madalamal.
  ▶ Ebaõigete mõõtmistulemuste vältimiseks hoidke laserkiire väljumisaken puhas.
  ▶ Enne seadme kasutamist / mõõtmiste tegemist kontrollige korduvalt seadme täpsust.
  Mõõtmised, mida tehakse peegelduvate objektide või pindade lähedal, läbi klaasi või muude sarnaste materjalide, ei pruugi olla täpsed.
  ▶ Paigaldage seade sobivale kandurile, statiivile või asetage seade ühetasasele pinnale.
  ▶ Möõtelattide kasutamine kõrgepingejuhtmete läheduses ei ole lubatud.
  ▶ Veenduge, et läheduses ei ole teist lasermõõteseadet, mis võib mõjutada mõõtmise täpsust.
• Ärge laske laserkiirtel jõuda valveta aladele.

2.3 Täiendavad ohutusnõuded

Allakukkuvatest tarvikutest või lisaseadistest tingitud vigastuste oht. Enne töö alustamist veenduge, et aku ja paigaldatud tarvik on kindlalt kinnitatud.
- Suurima täpsuse saavutamiseks projitseerige kiir vertikaalsele siledale pinnale. Seejuures rihtige seade pinna suhtes 90° all välja.

2.4 Elektromagnetiline ühilduvus

Kuigi seade vastab asjaomaste direktiivide rangetele nõuetele, ei saa Hilti välistada võimalust, et seade tugev kiirgus tekitab seadme töös häireid, mille tagajärjel ei pruugi mõõtetulemused olla täpsed. Sellisel juhul või muude kahtluste korral tuleb läbi viia kontrollmõõtmised. Samuti ei saa Hilti välistada häireid teiste seadmete (nt lennukite navigatsiooniseadmete) töös.

2.5 Laseri klassi 2 kuuluvate laserseadmete klassifitseerimine

Seade kuulub laseri klassi 2 vastavalt standardile IEC/EN 60825-1:2014 ja vastavalt CFR 21 § 1040 (FDA). Neid seadmeid tohib kasutada ilma täiendavate kaitsemeetmeteta. Siiski tuleks nagu päikese puhulgi vältida otse valgusallikasse vaatamist. Otsese silmside korral sulgege silmad ja viige pea laserjoone tasandist välja. Ärge suunake laserkiirt inimeste poole.

2.6 Akude hoolikas käsitsemine ja kasutamine

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
- Kasutage akusid ainult siis, kui nende tehniline seisukord on veatu.
Käsitlege akusid ettevaatlikult, et vältida kahjustusi ja tervist kahjustavate vedelike lekkimist!
- Akusid ei tohi mingil juhul muuta ega ümber ehitada!
- Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C (176 °F) ega ära põletada.
- Ärge kasutage ega laadige akusid, mis on saanud löögi või muul viisil kahjustada. Kontrollige regulaarselt akusid kahjustuste suhtes.
- Ärge kasutage kunagi ringlusse võetud või remonditud akusid.
- Ärge kunagi kasutage akut või akutoitega elektritööriista lõögitarvikuna.
- Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
- Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.
- Kasutage üksnes aku tüübile vastavaid laadijaid ja elektritööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
- Ärge kasutage ega hoiustage akut plahvatusohtlikus keskkonnas.
Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hooldekeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".

Järgige liitiumioonakude transpordi, ladustamise ja käsitsemise kohta esitatud erijuhiseid. → Lehekülg 247

Lugegeläbi Hilti liitiumioonakudeohutukäsitsemiseja kasutamisejuhised, mis avanevad käesoleva kasutusjuhendi lõpus oleva QR-koodi skannimisel.

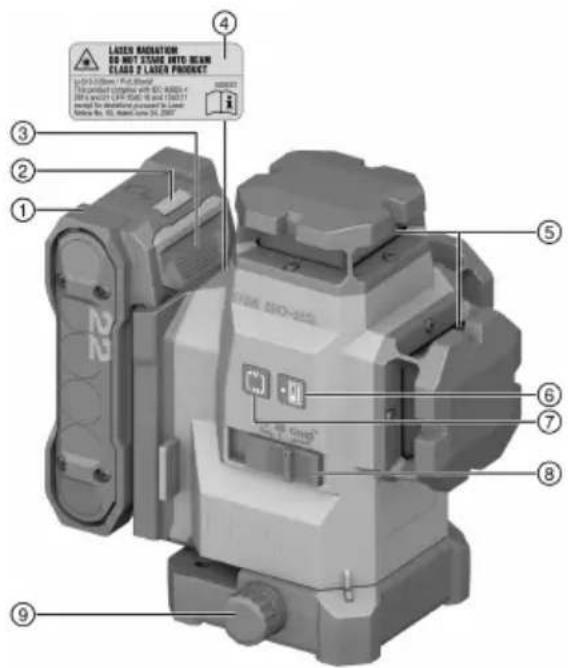

3.1 Toote ülevaade

① aku
② Aku olekunäidik
③ Aku lukust avamise nupp
④ hoiatav kleebis
⑤ laserkiire väljumise aken
⑥ vastuvõturežiimi nupp
⑦ joonrežiimi nupp
⑧ valikulūliti sisse-/väljalūlitamiseks ja pendli lukustamiseks/vabastamiseks
⑨ peenreguleerimise nupp

3.2 Sihipärane kasutamine

Toode on isenivelleeruv multijoonlaser, mis võimaldab ühel inimesel kanda üle 90° nurka, horisontaalselt nivelleerida ja teha rihtimistöid ning loodida.

Seade on ette nähtud kasutamiseks eeskätt siseruumides ja see ei asenda pöördlaserit. Välistingimustes kasutamisel tuleb veenduda, et üldtingimused vastavad sisetingimustele või et kasutatakse Hilti laserkiire vastuvõtjat.

Võimalik kasutusotstarve:

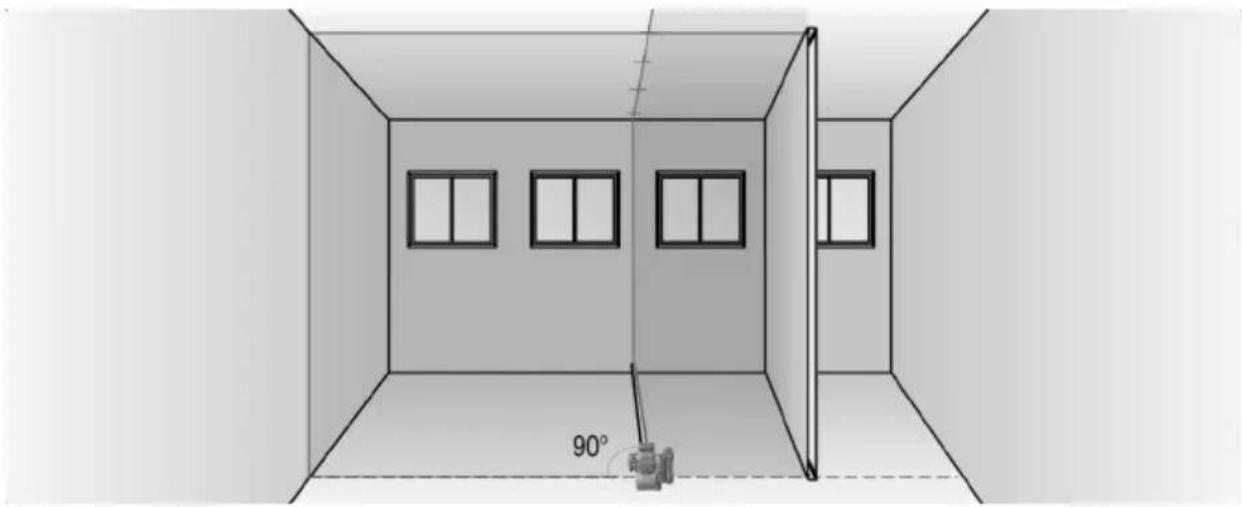

• Vaheseinte asendi märgistus (täisnurkselt ja vertikaaltasandil).
• Täisnurkade kontrollimine ja ülekandmine.
• Mitmesuguste detailide ja struktuurielementide rihtimine kolmel teljel.

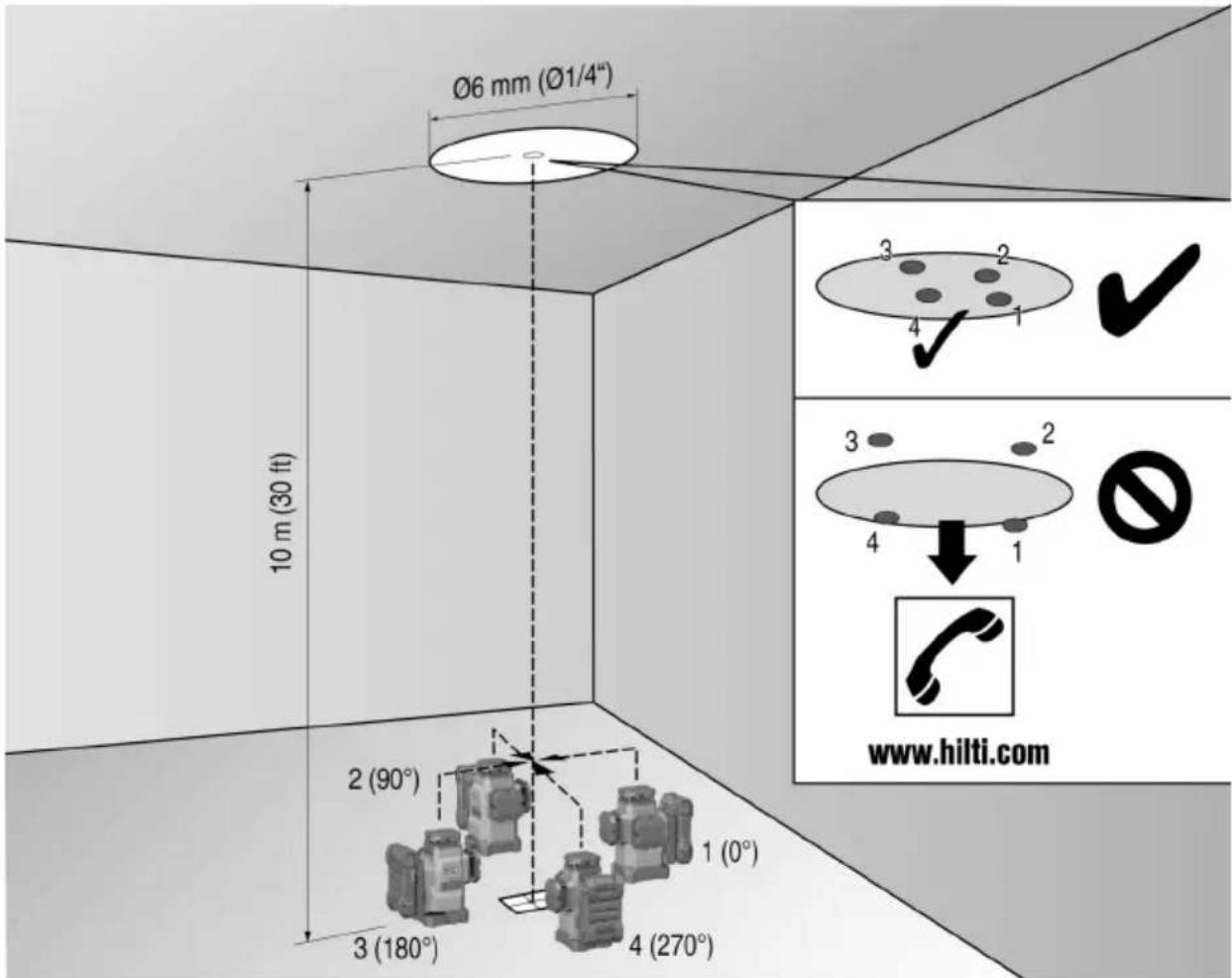

• Pörandale märgitud punktide ülekandmine lakke.

- Kasutage selle tootega ainult selles tabelis toodud Hilti Nuron B 22 seeria liitiumioonakusid.

- Kasutage nende akude laadimiseks ainult selles tabelis nimetatud Hilti laadimisseadmeid.

3.3 Omadused

Tootel on kolm rohelist 360° laserkiirt, mille ulatus on kuni 40 m (131 ft) ja viis kiirte ristumispunkti (ees, taga, vasakul, paremal ja üleval). Ulatus söltub ümbritseva keskkonna valgustatusest.

Seadme tagaküljelt vaadates on toote vasakul esiküljel allapoole suunatud viitepunkt. Tagakülg on külg, millele on kinnitatud aku.

Laserkiiri saab sisse lülitada nii eraldi (ainult vertikaalseid või ainult horisontaalseid) kui ka koos. Kaldenurgikuga kasutamisel blokeeritakse automaatse nivelleerumise pendel.

3.4 Tarnekomplekt

Multijoonlaser, kohver, kasutusjuhend, tootja sertifikaat.

Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group

3.5 Signaalid

Seisund Tähendus
Laserkiir vilgub kaks korda iga 10 sekundi järel (pendel ei ole lukustatud) või 2 sekundi järel (pendel on lukustatud).	Patareid on peaaegu tühjad.
Laserkiir vilgub viis korda ja jääb seejärel püsivalt Vastuvõturežiimi aktiveerimine või inaktiveerimine. põlema.
Laserkiir vilgub väga suure sagedusega. Seade ei saa ise nivelleeruda.
Laserkiir vilgub iga 5 sekundi järel. Kaldjoonrežiim; pendel on lukustatud, seetõttu ei ole kiired nivelleerunud.

Hilti Nuron liitiumioonakud saavad näidata laetuse astet, anda veateateid ja näidata aku olekut.

Kui aku on paigaldatud, tehke vabastuslukule vajutamisega kindlaks, et aku on kasutatavasse tootesse õigesti sisse pandud.

Selleks et kuvada ühte järgmistest näitudest, vajutage korraks aku vabastusnupule.

Laetuse astet ning võimalikke tõrkeid kuvatakse pidevalt seni, kuni ühendatud seade on sisse lülitatud.

Seisund Tähendus
Neli (4) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 100 % kuni 71 %
Kolm (3) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 70 % kuni 51 %
Kaks (2) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 50 % kuni 26 %
Üks (1) LED-tuli põleb pideva rohelise tulega Laetuse aste: 25 % kuni 10 %
Üks (1) LED-tuli vilgub aeglaselt rohelise tulega Laetuse aste: < 10 %
Üks (1) LED-tuli vilgub aeglaselt rohelise tulega	Liitiumioonaku on täielikult tühjenenud. Laadige akut.Kui LED-tuled pärast laadimist ikka veel kiiresti vilguvad, pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli vilgub kiiresti kollase tulega Liitiumioonaku ja sellega ühendatud seade on üle koormatud, liiga külmad või liiga kuumad või on tegemist muu veaga.Viige seade ja aku soovitatud töötemperatuurile ja ärge avaldage tootele ülekoormust.Kui teade ei kao, pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli põleb kollase tulega	Liitiumioonaku ja sellega seotud toode ei ühildu.Palun pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli vilgub kiiresti punase tulega	Liitiumioonaku on lukustatud ja seda ei saa kasuta-da. Palun pöördugeHilti hooldekeskusse.

Aku seisundi teadasaamiseks hoidke vabastusklahvi all kauem kui kolm sekundit. Süsteem ei tuvasta võimalikku aku tõrget, mis on tingitud valest käsitsemisest, nt kukkumisest, torgetest, suurest kuumusest vm.

Seisund Tähendus
Kõik LED-tuled süttivad pideva tulena ja seejärel põleb (1) LED-tuli pidevalt rohelise tulega.	Akut võib jätkuvalt kasutada.
Kõik LED-tuled süttivad pideva tulena (1) ja LED- tuli vilgub kiiresti kollase tulega.	Aku oleku kohta esitatud päringut ei saanud lõpe tada. Korrake protsessi või pöörduge Hilti hoolde keskusse.
Kõik LED-tuled süttivad pideva tulena ja seejärel põleb (1) ja LED-tuli pideva punase tulega.	Kui ühendatud seadet saab jätkuvalt kasutada, on aku allesjäänud mahtuvus alla 50%.Kui ühendatud seadet ei saa enam kasutada, on aku kasutusressurss ammendunud ja aku tuleb väl- ja vahetada. Palun pöördugeHilti hooldekeskusse.

4 Tehnilised andmed

4.1 Tooteinfo

Joonte ja ristumispunkti ulatus ilma laserkiire vastuvõtjata		≤ 40 m(≤ 131 ft — 3 in)
Joonte ja ristumispunkti ulatus laserkiire vastuvõtjaga		2 m ... 65 m(6 ft — 7 in ... 213 ft — 3 in)
Isenivelleerumisaeg (tüüpiline)		3 s
Isenivelleerimise ulatus (tüüpiline)		±4,25°
Täpsus		±3,0 mm lähtudes 10 m(±0,12 in lähtudes 32 ft — 10 in)
Joone paksus (tüüpiline) 5 m (16,4 in)		2,5 mm(0,10 in)
	10 m (32,8 in)	4,0 mm(0,16 in)
Laseri klass		Klass 2, nähtav, 510-530 nm
Tööaeg (tüüpiline, köik jooned sisse lülitatud) B	22-55	14 h kui 24 °C(14 h kui 75 °F)
	B 22-85	24 h kui 24 °C(24 h kui 75 °F)
Tööaeg (tüüpiline, ainult horisontaalseid või vertikaalsed jooned sisse lülitatud)	B 22-55	22 h kui 24 °C(22 h kui 75 °F)
	B 22-85	32 h kui 24 °C(32 h kui 75 °F)
Automaatne väljalülitus (aktiveerub pärast)		1 h
Kaitseaste (ei kehti aku Nuron B 22 puhul)		IP 54
Statiivi keere		BSW 5/8" | UNC1/4"
Laserkiire divergents		0,05 ... 0,08 mrad * 180°
Keskmine väljundvõimsus (R_E = juurdepääsetava emissiooni laserõimsus)		< 2 mW2. laseri klassi juurdepääsetava emissiooni laserõimsuse piirväärtus on AEL class 2 = > 2 mW
Lainepikkus (λ)		510 nm ... 530 nm± 10 nm
Pulsikestus (tp)		< 80 μs
Pulsisagedus (f)		< 12 kHz
Kaal EPTA Procedure 01 järgi ilma akuta		1,29 kg
Mõõtmed (Pikkus x laius x kõrgus)		140 mm x 128 mm x 180 mm(5,5 in x 5,0 in x 7,1 in)
Töörežiimi indikaator		Laserkiired ning aku Nuron B 22 olekunäidik
Töötemperatuur		-10 °C ... 40 °C(14 °F ... 104 °F)
Hoiutemperatuur		-25 °C ... 63 °C(-13 °F ... 145 °F)

4.2 Aku

Aku tööpinge	21,6 V
Aku kaal	Vt peatükki "Nõuetekohane kasutamine"
Ümbritseva keskkonna temperatuur töötamise ajal	-17 °C ... 60 °C(1 °F ... 140 °F)
Hoiutemperatuur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Aku temperatuur laadimise alguses	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Töö ettevalmistamine

ETTEVAATUST

Vigastuste oht soovimatu käivitumise töttu!

▶ Enne aku paigaldamist veenduge, et selle juurde kuuluv seade on välja lülitatud.

Järgige käesolevas kasutusjuhendis ja seadmel esitatud ohutusnõudeid ja hoiatusi.

5.1 Aku laadimine

1. Enne laadimist lugege laadimisseadme kasutusjuhendit.
2. Veenduge, et aku ja laadimisseadme kontaktid on puhtad ja kuivad.
3. Laadige akut selleks ettenähtud laadimisseadmega. → Lehekülg 236

Vigastuste oht lühise või allakukkunud aku töttu!

▶ Enne aku paigaldamist veenduge, et aku ja seadme kontaktidel ei ole võõrkehasid.
▶ Veenduge, et aku fikseerub alati korrektselt kohale.

1. Enne esmakordset kasutamist laadige aku täiesti täis.
2. Lükake aku seadmesse, kuni see kuuldavalt kohale fikseerub.
3. Kontrollige aku kindlat kinnitumist.

5.3 Aku eemaldamine

1. Vajutage aku vabastusnupule.
2. Tõmmake aku seadmest välja.

5.4 Lukustusklamber

HOIATUS

Vigastuste oht tingitud allakukkuvast tööriistast ja/või tarvikust!

Toote jaoks kasutage üksnes soovitatud Hilti tööriistarossi.
- Iga kord enne kasutamist kontrollige, et tarvikuhoidetrossi kinnituspunkt ei ole kahjustada saanud.

Järgige riigis kehtivaid eeskirju körgustes töötamise kohta.

Selle toote puhul kasutage kukkumiskaitsena vaid Hilti kukkumiskaitset #2293133 kombinatsioonis Hilti tööriistatrossiga #2261970.

Kinnitage kukkumiskaitse lisatarviku paigaldusavadesse. Kontrollige kindlat kinnitumist.
Kinnitage üks karabiinikonks tööriistatrossi külge ja teine karabiinikonks kandva konstruktsiooni külge. Kontrollige mölema karabiinikonksu kindlat kinnitumist.

Järgige Hilti kukkumiskaitse ja Hilti tööriistatrossi kasutusjuhendeid.

6 Käsitsemine

ETTEVAATUST

Vigastusoht! Ärge suunake laserikiirt inimeste poole.

- Ärge kunagi vaadake laseri valgusallikasse. Otsese silmside korral sulgege silmad ja tömmake pea laseritsoonist körvale.

Järgige käesolevas kasutusjuhendis ja seadmel esitatud ohutusnõudeid ja hoiatusi.

6.1 Laserkiirte sisselülitamine

1. Seadke valikulülii asendisse (sees / vabastatud).
2. Vertikaalsed laserjooned lülitatakse sisse.
3. Vajutage joonrežiimi nupule seni, kuni soovitud joonrežiim on välja reguleeritud.
   Seade vahetab korduvalt töörežiime järgnevalt loetletud järjekorras: vertikaaljooned, vertikaalsed külgjooned, horisontaaljoon, vertikaalsed ja horisontaalsed jooned.

6.2 Kahe punkti viimine kohakuti, kasutades täppisreguleerimist

1. Asetage seade nii, et alumine loodikiir on suunatud põrandal oleva võrdlusristi keskmesse.
2. Keerake täppisreguleerimise nuppu seni, kuni vertikaalne laserkiir kattub teise, kaugemal oleva võrdlus-punktiga.

6.3 Laserkiire reguleerimine "kaldjoone" funktsiooniks

1. Seadke valikulülii asendissen(sees / lukustatud).
2. Vajutage joonrežiimi nupule seni, kuni soovitud joonrežiim on välja reguleeritud. → Lehekülg 240

Funktsioonis "kaldjoon" on pendel lukustatud ja laser ei ole nivelleerunud.

Laserkiired vilguvad iga 5 sekundi järel.

6.4 Laserkiire vastuvõturežiimi aktiveerimine või inaktiveerimine

Laserkiire vastuvõtja tööulatust võivad piirata konstruktsioonist tingitud laservõimsuse ebasümmeetria ja võimalikud häirivad välised valgusallikad.

Optimaalse tööulatuse saavutamiseks töötage joonlaseri võimsamal küljel ja vältige töötamist otsese valguse käes. Võimsamad küljed on tagakülg, mille külge on aku kinnitatud, ja selle vastas olev esikülg.

1. Vastuvõtmisrežiimi aktiveerimiseks vajutage vastuvõtmisrežiimi nupule. Laserkiir vilgub kinnituseks viis korda.
2. Vastuvõtmisrežiimi inaktiveerimiseks vajutage vastuvõtmisrežiimi nupule uuesti.

Seadme väljalülitamiseks vastuvõturežiim inaktiveeritakse.

6.5 Laserkiirte väljalülitamine

1. Seadke valikulüliti asendisse OFF.
   ▶ Laserkiir lülitub välja ja pendel on lukustatud.
2. Laserkiir lülitub automaatselt välja, kui aku on tühi.

6.6 Kasutusnäited

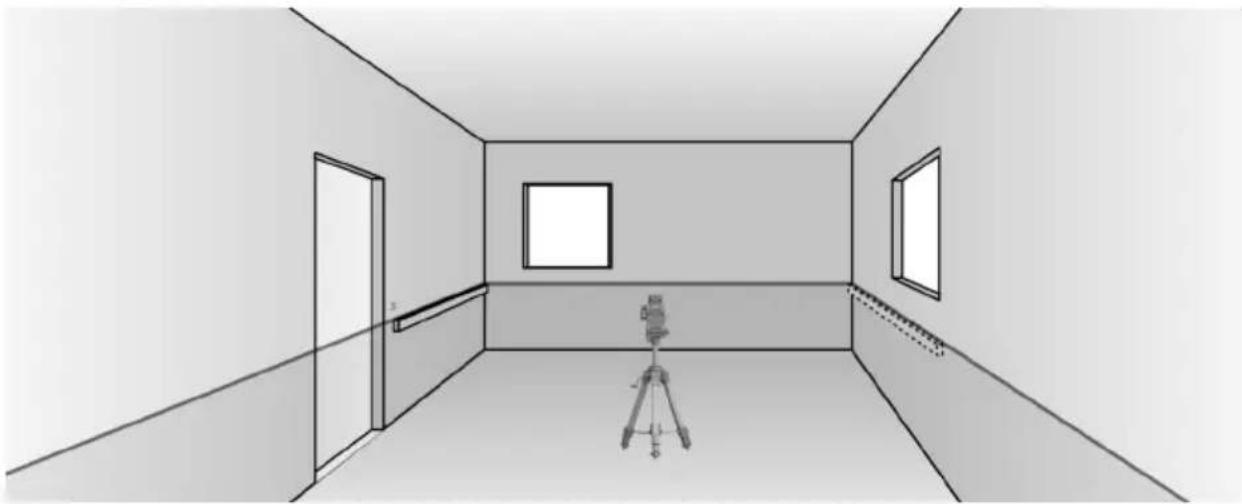

6.6.1 Körguse ülekandmine

6.6.2 Karkassi ehitamine kergvaheseinte jaoks

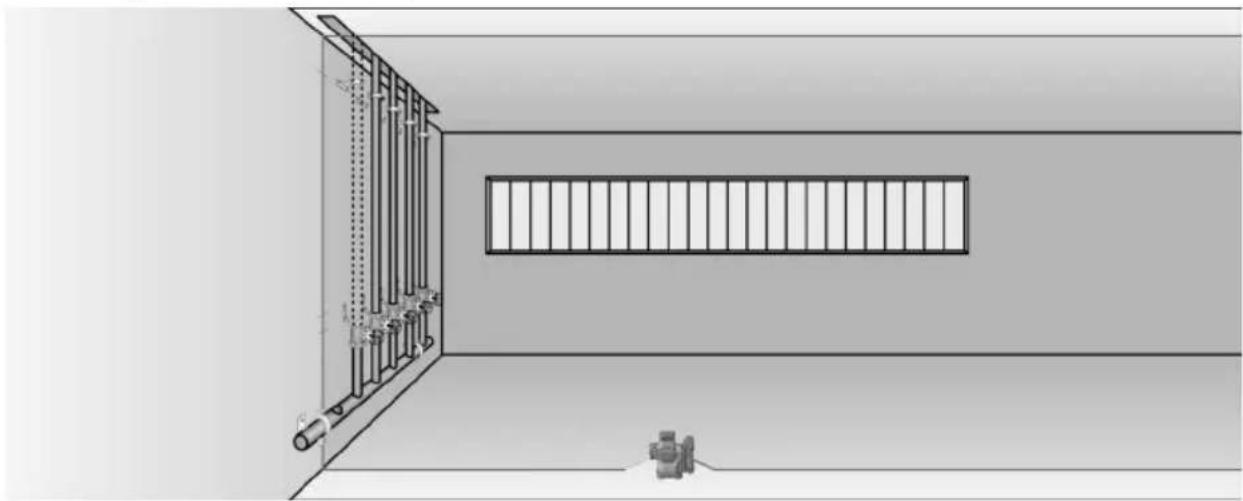

6.6.3 Torujuhtmete vertikaalne joondamine

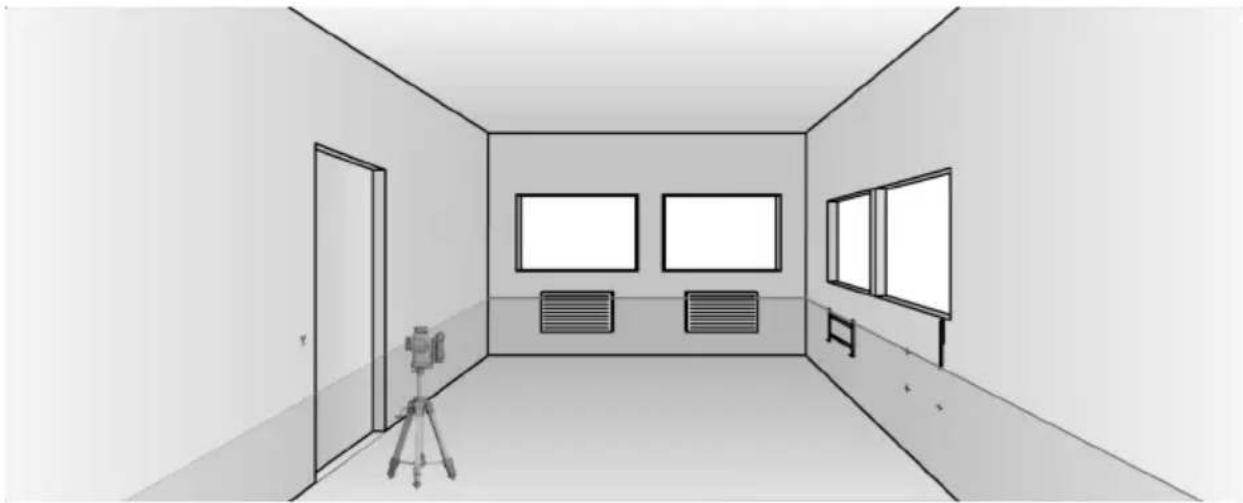

6.6.4 Küttekehade joondamine

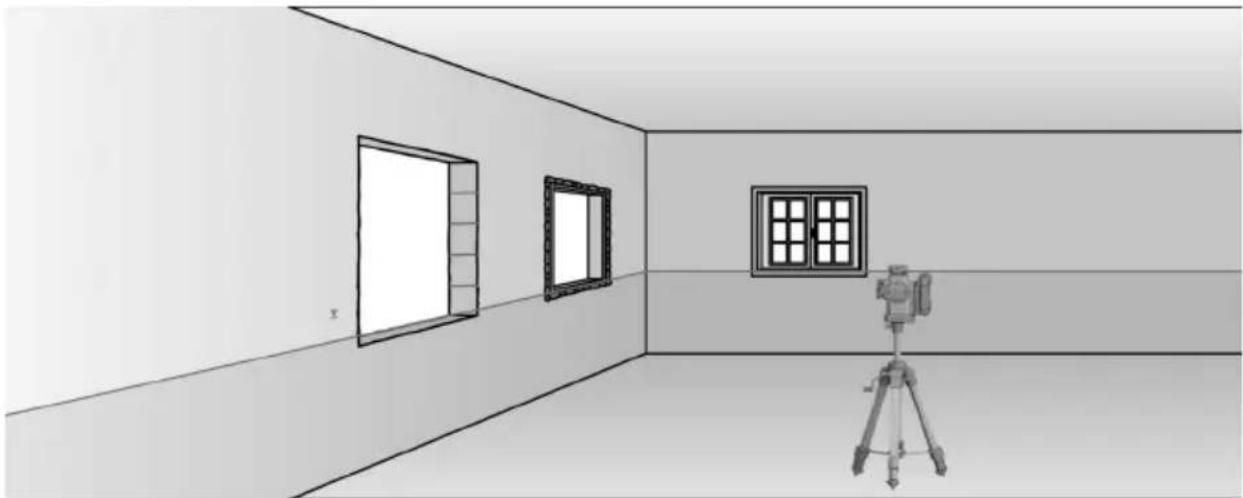

6.6.5 Uste ja aknaraamide joondamine

7 Hooldus ja korrashoid

HOIATUS

Vigastuste oht paigaldatud aku korral!

▶ Enne mis tahes hooldus- ja korrashoiutöid eemaldage seadmest aku!

Toote hooldus

- Puhuge tolm laserkiire väljumisava klaasilt ära. Ärge puudutage klaasi sõrmedega.

• Kõvasti kinni olev mustus eemaldage ettevaatlikult.
• Puhastage korpust ainult veidi niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.
• Seadme kontaktide puhastamiseks kasutage puhast kuiva lappi.

Liitium-ioonakude hooldus

• Ärge kunagi kasutage akut, mille ventilatsiooniavad on ummistunud. Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Kaitske akut tolmu ja mustuse eest. Ärge jätke akut kunagi suure niiskuse kätte (ärge asetage seda vette ja ärge jätke vihma kätte).

Kui aku on märjaks saanud, siis käsitlege seda nii, nagu oleks see kahjustatud. Isoleerige aku tulekindlas anumas ja pöörduge Hilti hooldekeskusesse.

- Hoidke aku puhas ölist ja rasvast. Vältige akusse asjatult tolmu ja mustuse kogunemist. Puhastage akut kuiva pehme harjaga või puhta kuiva lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.

Ärge puudutage aku kontakte ja ärge eemaldage kontaktidelt tehases peale kantud määret.

- Puhastage korpust ainult veidi niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.

Tehnohooldus

HOIATUS

Elektrilöögi oht! Elektridetailide asjatundmatu parandamine võib kaasa tuua raskeid vigastusi ja põletusi.

▶ Elektridetaile tohivad parandada ainult elektriala asjatundjad.

• Kontrollige regulaarselt, kas köik nähtavad osad on terved ja juhtelemendid töötavad veatult.
• Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku-ses.
• Pärast hooldus- ja korrashoiutöid paigaldage köik kaitseseadised ja kontrollige, kas need töötavad veatult.

Ohutu töö tagamiseks kasutage ainult originaalvaruosi, -materjale ja lisatarvikuid. Hilti heakskiidetud varuosad, materjalid ja lisatarvikud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group

7.1 Kontrollimine

7.1.1 Loodimispunkti kontrollimine

Ø6 mm (∅1/4") 10 m (30 ft) 2 (90°) 3 (180°) 4 (270°) www.hilti.com

1. Tehke kõrges ruumis märk (rist) põrandale (näiteks 10 m kõrguses trepikojas).
2. Asetage seade ühetasasele ja horisontaalsele pinnale.
3. Lülitage seade sisse ja vabastage pendel.
4. Asetage seade alumise loodikiirega põrandale märgitud risti keskpunkti.
5. Märkige laserkiirte ülemine ristumispunkt lakke.
6. Keerake seadet 90°.

Alumine punane loodikiir peab jääma risti keskpunkti.

Tehke 4 mahamärgitud punkti abil ring lakke. Möötke ära ringi läbimööt D millimeetrites või tollides ja ruumi kõrgus meetrites või jalgades.

1. Arvutage välja väärtus R.

▶ Väärtus R peaks olema väiksem kui 3 mm (10 mR = ( \frac{D ) [mm]}{2} \times \frac{10}{RH ) [m]) (1) puhul on see 3 mm).

▶ Väärtus R peaks olema väiksem kui 1/8". R = [1/8 in]2 × 30RH [ft] (2)

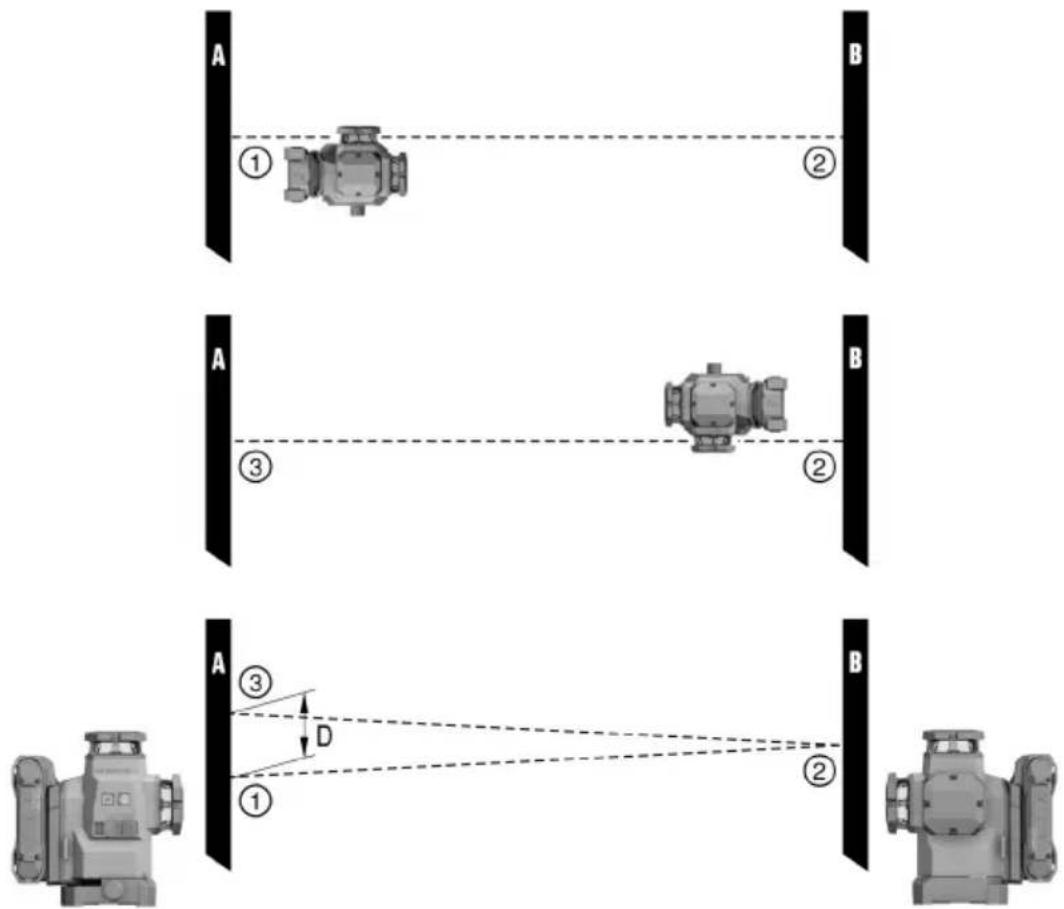

7.1.2 Laserkiire nivelleerumise kontrollimine

A ① ② B A ③ B ② A ③ D ② B

1. Seintevaheline kaugus peab olema vähemalt 10 m.
2. Asetage seade ühetasasele ja horisontaalsele pinnale, umbes 20 cm kaugusele seinast (A), ja suunake laserkiirte ristumispunkt seinale (A).
3. Märkige laserkiirte ristumispunkt ristiga (1) seinale (A) ja ristiga (2) seinale (B).
4. Asetage seade ühetasasele ja horisontaalsele pinnale, umbes 20 cm kaugusele seinast (B), ja suunake laserkiirte ristumispunkt ristile (1) seinal (A).
5. Reguleerige laserjoonte ristumispunkti kõrgus reguleerivate jalgade abil välja selliselt, et ristumispunkt ühtib märgisega (2) seinal (B). Seejuures jälgige, et libell on keskel.
6. Märkige laserkiirte ristumispunkt uuesti ristiga (3) seinale (A).
7. Möötke ära vahemaa D ristide (1) ja (3) vahel seinal (A) (RL = ruumi pikkus).

HILTI

1. Arvutage välja väärtus R.

▶ Väärtuse R peaks olema väiksem kui 3 mm.
▶ Väärtus R peaks olema väiksem kui 1/8".

$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R L [ m ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

7.1.3 Täisnurksuse (horisontaalne) kontrollimine

1. Asetage seade nii, et alumine loodimiskiir on suunatud ruumi keskel seintest umbes 5 m kaugusel oleva vördlusristi keskmesse.
2. Märkige maha köik 4 ristumispunkti neljal seinal.
3. Keerake seadet 90° ja veenduge, et ristumispunkti keskpunkt läbib esimest vördluspunkti (A).

4. Märkige maha iga uus ristumispunkt ja möötke ära vastav vahemaa (R1, R2, R3, R4 [mm]).

5. Arvutage vahemaa R (RL = ruumi pikkus).

- Väärtus R peaks olema väiksem kui 3 mm või 1/8".

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ m m ]}{4} \times \frac {1 0}{R L [ m ]} \tag {1} $$

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ 1 / 8 \text { in } ]}{4} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

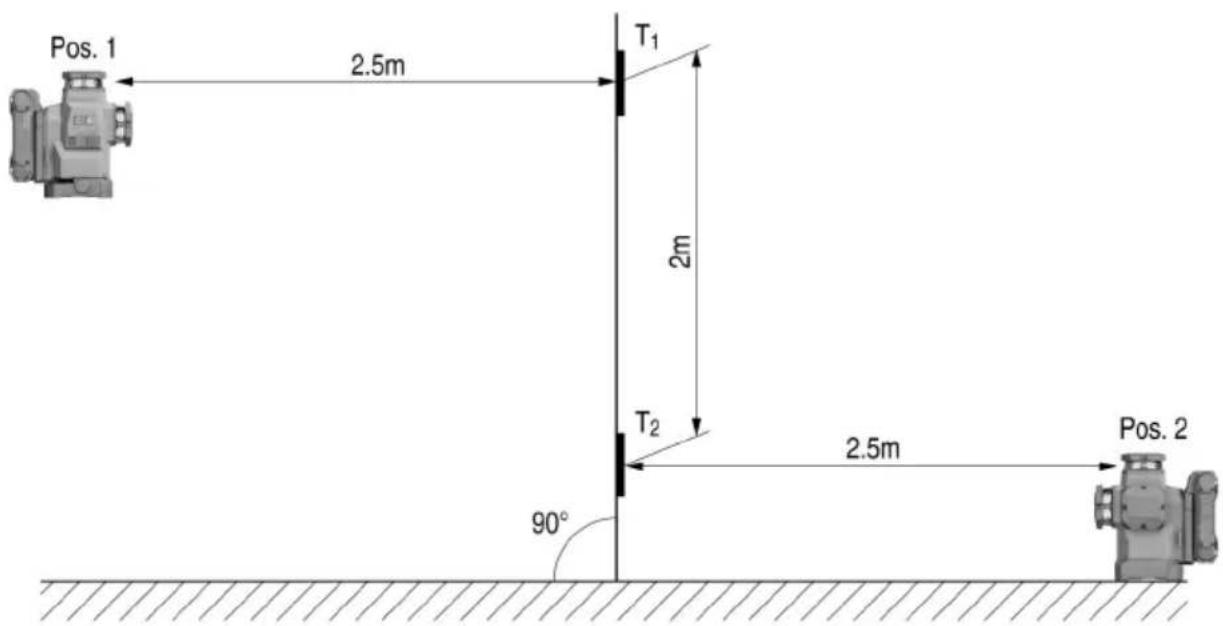

7.1.4 Vertikaalkiire täpsuse kontrollimine

Pos. 1 2.5m T₁ 2m T₂ 90° 2.5m Pos. 2

1. Asetage seade 2 m kõrgusele (pos 1).
2. Lülitage seade sisse.
3. Asetage esimene sihttahvel T1 (vertikaalselt) seadmest 2,5 m kaugusele ja samale kõrgusele (2 m), nii et vertikaalne laserkiir langeb tahvile, ja märgistage see asend.
4. Nüüd asetage teine sihttahvel T2 esimesest sihttahvlist 2 m madalamale, nii et vertikaalne laserkiir langeb tahvlile, ja märgistage see positsioon.
5. Märkige pos 2 jaoks maha punkt katseobjekti vastasküljel (peegelpildis) laserjoonel pörandal seadmest 5 m kaugusel.

6. Nüüd asetage seade pörandale äsja märgitud punkti (pos 2).

7. Rihtige laserkiir välja nii, et see tabab sihttahvlit T1 ja sellele märgitud punkti.

8. Märkige sihttahvile T2 uus punkt.
9. Lugege sihttahvllt T2 kahe märgitud punkti vaheline vahemaa D.

Kui vahemaa D on suurem kui 3 mm, tuleb seade toimetada Hilti hooldekeskusesse.

7.2 Hilti mõõtetehnika hooldekeskus

Hilti mõõtetehnika hooldekeskus kontrollib seadet ja kõrvalekallete korral taastab seadme vastavuse spetsifikatsioonidele ning kontrollib seadet uuesti. Spetsifikatsioonidele vastavust kontrollimise ajal kinnitab kirjalikult hoolduse sertifikaat. Soovitatav on:

• Valige kasutuse jaoks sobiv kontrollisagedus.
• Pärast seadmele erakordselt suure koormuse avaldumist, enne tähtsaid töid, kuid vähemalt kord aastas laske seadet Hilti mõõtetehnika hooldekeskuses kontrollida.

Hilti mõõtetehnika hooldekeskuses läbiviidud kontrollimine ei vabasta kasutajat kohustusest kontrollida seadet enne kasutamist ja kasutamise ajal.

8 Transport ja hoiustamine

Akuga tööriistade ja akude transport

ETTEVAATUST

Soovimatu käivitumine transportimisel!

▶ Transportige tooteid ilma akudeta!
▶ Eemaldage aku/akud.
- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riigisiseseid nõudeid.
- Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.
- Iga kord enne kasutamist ning enne ja pärast pikemat transporti või hoiustamist kontrollige seadet ja akusid vigastuste suhtes.

Akuga tööriistade ja akude hoiustamine

HOIATUS

Defektsed akud või lekkivad akud võivad tekitada vigastusi!

• Kasutusvälisel ajal eemaldage seadmest aku!
  Hoidke seadet ja akusid jahedas ja kuivas kohas. Pidage kinni tehnilistes andmetes toodud temperatuuripiirangutest.
• Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
• Ärge hoidke akusid päikese käes, radiaatori peal või klaasi taga.
• Hoidke seadet ja akusid lastele ja kõrvalistele isikutele ligipääsmatus kohas.
• Iga kord enne kasutamist ning enne ja pärast pikemaajalist seismist kontrollige seadet ja akusid kahjustuste suhtes.

9 Abi tõrgete puhul

Järgige köigi törgete korral aku olekunäidikut. Vt ptk Liitium-ioonaku näidud → Lehekülg 237.

Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida Te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse.

Tõrge Võimalik põhjus	Lahendus
Aku LED-tuled on kustunud	Aku on defektne.	▸ Pöörduge Hilti hooldekeskusse.
Aku tühjeneb tavalisest kiire-mini.	Ümbritseva keskkonna väga madal temperatuur.	▸ Laske akul aeglaselt ruumitemperatuurile soojeneda.
Aku ei fikseeru kuuldava klõpsatusega.	Aku fiksaatorid on määrdunud.	Puhastage fiksaatorid ja paigaldage aku uuesti.
Tõrge Võimalik põhjus Lahendus
Seade või aku läheb väga kuumaks.	Elektriline rike	▸ Lülitage seade kohe välja, eemaldage aku, jälgige seda, laske akul jahtuda ja võtke ühendust Hilti teeninduskesku-sega.

10 Utiliseerimine

HOIATUS

Valest käitlemisest tingitud vigastuste oht! Eralduvad gaasid või vedelikud on terviseohtlikud.

• Ärge saatke kahjustada saanud akusid posti teel!
  Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
• Käidelge akusid nii, et need ei satu laste kätte.
  Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole.

Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse duseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud dmed kokku. Lisateavet saate Hilti müügiesindusest.

- Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!

11 Tootja garantii

- Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole.

12 FCC-juhis (kehtib USA-s) / IC-juhis (kehtib Kanadas)

Testide tulemused on näidanud, et seade vastab FCC jaotises 15 B-klassi digitaalseadmetele kehtestatud piirmääradele. Need piirmäärad näevad elamupiirkondades kasutamisel ette piisava kaitse häiriva kiirguse eest. Taolist tüüpi seadmed tekitavad ja kasutavad körgsagedusenergiat ja võivad seda ka välja kiirata. Seetõttu võivad nad nõuetevastase kasutuse korral tekitada häireid raadio- ja televisioonivastuvõtus.

Häirete teke ei ole välistatud. Kui seade põhjustab raadio- ja televisioonisignaalide vastuvõtus häireid, mida saab kindlaks teha seadme välja- ja sisselülitamise teel, soovitame seadme kasutajal rakendada häirete kõrvaldamiseks järgmisi meetmeid:

• Vastuvõtuantenn uuesti välja reguleerida või muuta antenni asendit.
• Suurendada vahemaad seadme ja vastuvõtja vahel.
• Ühedada seade vastuvõtja vooluringist erineva vooluringi pistikupessa.
• Paluda abi müüjalt või kogenud raadio-/TV-tehnikult.

Käesolev seade on vastavuses FCC-sätete paragrahviga 15 ja normiga RSS-210 ISED.

Seadme kasutuselevõtuks peavad olema täidetud järgmised tingimused.

• Seade ei tohi tekitada kahjulikku kiirgust.
• Seade peab aktsepteerima igasugust kiirgust, sealhulgas kiirgust, mis tekitab soovimatud toimingud.

Muudatused ja modifikatsioonid, mille tegemiseks puudub Hilti selgesõnaline nõusolek, võivad piirata kasutaja õigust seadme töölerakendamiseks.

RoHS (ohtlike ainete kasutamise piiramist reguleeriv direktiiv)

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Multiline Laser
Products: PM 50MG-22 01

Tabel kehtib Hiina turu suhtes.

限用物質含有情況標示聲明書

See tabel kehtib kasutamiseks Taiwani turul.

14 Hilti Li-lon-akud

Ohutus- ja kasutusjuhised

Selles dokumendis kasutatakse möistet "aku" taaslaetavate Hilti liitiumioonakude kohta, milles on koondatud mitu liitiumioonelementi. Need on ette nähtud Hilti elektriliste tööriistade jaoks ja neid tohib kasutada üksnes koos Hilti tööriistadega. Kasutage üksnes Hilti originaalakusid!

Kirjeldus

Hilti Akud on varustatud elementide juhtimise ja kaitse süsteemidega.

Akud koosnevad liitumioonelementidest, mis tagavad väga suure spetsiifilise energiatiheduse. Liitiumioona-kudel on väga väike mäluefekt, kuid need on väga tundlikud löökide, süvatühjenemise ja körgete temperatuuride suhtes.

Hilti akude jaoks heakskiidetud tooted leiate Hilti Store või veebisaidilt: www.hilti.group

Ohutus

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
Käsitlege akusid ettevaatlikult, et vältida on kahjustusi ja terviseohtlike vedelike eraldumist!
- Akusid ei tohi mingil juhul modifitseerida ega manipuleerida!
- Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C ega põletada.
- Ärge kasutage ega laadige akusid, millele on avaldnud löök või mis on muul viisil kahjustada saanud. Kontrollige regulaarselt, ega akudel ei ole märke kahjustustest.
- Ärge kunagi kasutage ringlusse võetud või parandatud akusid.
- Ärge kasutage akut või akutoitega elektrilist tööriista kunagi lõögitarvikuna.
- Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
- Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.
- Kasutage üksnes seda tüüpi aku jaoks ette nähtud laadimisseadmeid ja elektrilisi tööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
- Ärge kasutage ega säilitage akut plahvatusohtlikus keskkonnas.
Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Tegutsege vastavalt juhistele, mis on esitatud peatükis Meetmed aku süttimise korral.

Toimimine kahjustada saanud akude korral

Kui aku on kahjustada saanud, võtke alati ühendust Hilti hooldekeskusega.
- Ärge kasutage akut, millest eraldub vedelikku.
▶ Vedeliku väljavoolamise korral vältige selle otsest sattumist silma või nahale. Akust eraldunud vedeliku käitlemisel kandke alati kaitsekindaid ja kaitseprille.
Akust välja voolanud vedeliku eemaldamiseks kasutage selleks ette nähtud keemilist puhastusvahendit. Järgige akuvedeliku suhtes kehtivaid eeskirju.
- Asetage defektne aku tulekindlasse mahutisse ja katke see kuiva liiva, kriidipulbri (CaCO3) või silikaadiga (vermikuliit). Seejärel sulgege õhukindlalt kaanega ja hoidke mahutit eemal süttivatest gaasidest, vedelikest ja tuleohtlikest esemetest.
Toimetage mahuti Hilti Store või pöörduge pädeva jäätmekäitlusettevõtja poole. Kahjustada saanud akude transportimisel järgige kohalikke veoeeskirju!

Toimimine kasutusressursi ammendanud akude korral

Pange tähele, kui aku töötab ebaharilikult, näiteks kui laadimisel esineb törkeid, laadimisaeg on ebatavaliselt pikk, jõudlus tuntavalt väheneb, LED-tuled ebaharilikult põlevad või akust voolab välja vedelikku. Need annavad märku sellest, et aku sisemuses võib esineda probleeme.
Kui teil on aku suhtes kahtlusi, võtke ühendust Hilti hooldekeskusega.
Kui aku enam ei tööta, kui akut ei saa enam laadida või kui akust eraldub vedelikku, ei tohi akut enam kasutada. Vt punkti ja korrashoid kasutuskõlbmatuks muutunud seadmete käitlus.

Meetmed aku süttimise korral

HOIATUS

Aku põlengu oht! Põlevast akust eraldub ohtlikke ja plahvatada võivaid vedelikke ja aure, mis võivad kaasa tuua korrosioonist tingitud vigastusi, põletusi ja plahvatusi.

▶ Aku põlengu kustutamisel kandke isikukaitsevahendeid.

• Kahjulike ja plahvatusohtlike aurude ärajuhtimiseks tagage piisav ventilatsioon.
• Intensiivse suitsu tekkimise korral lahkuge ruumist kohe.
  ▶ Hingamisteede ärrituse korral pöörduge arsti poole.
  ▶ Helistage päästeametisse, enne kui üritate tuld kustutada.
• Aku põlengut kustutage üksnes veega, seejuures olge võimalikult kaugel. Pulberkustutid ja kustutustekid ei toimi liitiumioonakude korral. Ümbritseva ala põlengut saab kustutada tavaliste kustutusvahenditega.
• Ärge üritage suures koguses põlevaid akusid liigutada. Eemaldage läheduses olevad terved akud, et kahjustada saanud akusid isoleerida.

Kui aku ei jahtu, suitseb või põleb:

Töstke see kühvliga üles ja visake vett täis ämbrisse. Jahutav toime takistab tulekahju levimist akuelementidele, mis ei ole veel jõudnud süttimiseks kriitilisele temperatuurile.
Laske akul vähemalt 24 tundi ämbris seista, kuni see on täielikult jahtunud.
▶ Vt Toimimine kahjustada saanud akude korral.

Andmed transpordi ja ladustamise kohta

▶ Töötemperatuur vahemikus -17°C ja +60°C / 1°F ja 140°F.
▶ Hoiutemperatuur vahemikus -20°C ja +40°C / -4°F ja 104°F.
- Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
Hoidke akusid võimalikult jahedas ja kuivas kohas. Jahedas kohas hoidmine pikendab aku tööaega. Ärge hoidke akut kunagi päikese käes, radiaatori peal ega aknalaual.
- Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.
- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest vöi teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riiklikke eeskirju.

Korrashoid ja käitlemine

Hoidke aku puhas ning vaba ölist ja rasvast. Vältige ebavajalikku tolmu või mustust akul. Puhastage aku kuiva, pehme pintsli või puhta kuiva lapiga.
- Ärge kasutage akut, mille ventilatsiooniavad on ummistunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
- Ärge laske võõrkehadel sattuda aku sisemusse.
- Ärge laske niiskusel tungida aku sisemusse. Kui niiskus on tunginud aku sisemusse, siis käsitlege akut nii, nagu oleks see kahjustada saanud ja paigutage aku tulekindlasse mahutisse.

▶ Vt Toimimine kahjustada saanud akude korral.

Vale käitlemise tõttu väljatungivad gaasid või vedelikud võivad kahjustada tervist. Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Kahjustada saanud akude transportimisel järgige kohalikke veoeeskirju!

- Ärge visake akusid olmejäätmete hulka!

Käidelge akusid nii, et need ei satu laste kätte. Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
