KASUTUSJUHEND PR 40G-22 HILTI

et Originaalkasutusjuhend 337

Originaalkasutusjuhend

1 Andmed kasutusjuhendi kohta

1.1 Käesoleva käsitsemisjuhendi kohta

• Hoiatus! Enne toote kasutamist veenduge, et olete tootele lisatud kasutusjuhendi, sealhulgas juhised, ohutus- ja hoiatusviited, joonised ja spetsifikatsioonid, läbi lugenud ja sellest aru saanud. Tutvuge eriti kõigi juhiste, ohutus- ja hoiatusviidete, jooniste, spetsifikatsioonide ning komponentide ja funktsioonidega. Selle eiramisel esineb elektrilöögi, tulekahju ja/või raskete vigastuste oht. Hoidke kasutusjuhend koos kõigi juhiste, ohutus- ja hoiatusviidetega hilisemaks kasutamiseks alles.
• HILTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik kõikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
• Lisatud kasutusjuhend vastab tehnika käesolevale tasemele trükki andmise ajal. Uusima versiooni leiate alati veebist Hilti toote leheküljelt. Järgige selleks sümboliga 🚙 tähistatud linki või QR-koodi käesolevas kasutusjuhendis.
  • Andke toode teistele edasi ainult koos käesoleva kasutusjuhendiga!

1.2 Märkide selgitus

1.2.1 Hoiatused

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu:

OHT

OHT!

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist.

HOIATUS !

Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.

ETTEVAATUST

ETTEVAATUST !

▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

1.2.2 Sümbolid kasutusjuhendis

Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid:

	Järgige kasutusjuhendit
	Soovitusi seadme kasutamiseks ja muu kasulik teave
	Taaskasutatavate materjalide käsitsemine
	Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka
	Hilti Li-lon-aku
	Hilti Laadimisseade

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid.

2	Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
3	Numbrid joonistel tähistavad tähtsaid toiminguid või toimingute jaoks tähtsaid detaile. Tekstis tõstetakse need toimingud või detailid vastava numbri abil esile, näiteks (3).
11	Positsiooninumbreid kasutatakse joonisel Ülevaade ja need viitavad selgituste numbrite-le toote ülevaates.
!	See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootepõhised sümbolid

1.3.1 Üldised sümbolid

Sümbolid, mida kasutatakse kombinatsioonis seadmega.

	Toode toetab NFC-tehnoloogiat, mis ühildub iOS- ja Android-platvormidega.
	Liitiumioonaku
	Ärge kasutage akut kunagi lõögiriistana.
	Ärge laske akul kunagi maha kukkuda. Ärge kasutage akut, mis on saanud lõögi või on muul moel kahjustada saanud.
	Kasutatud Hilti Li-lon-aku seeria. Pidage kinni peatükis Sihipärane kasutamine esitatud juhistest.
	Kui tootel on vastav märgis, siis on sertifitseerimisasutus toote sertifitseerinud vastavalt Ameerika Ühendriikide ja Kanada turul kehtivatele standarditele.

1.4 Tootel

Info laseri kohta

LASERKIIRGUS! ÄRGE VAADAKE OTSE LASERKIIRE SUUNAS!

Toode vastab laseri klassile 2 standardi IEC60825-1/EN60825-1:2014 alusel ja vastab CFR 21 § 1040 (Laser Notice 56).

See toode on tarbijatele mõeldud lasertoode ja vastab standardi EN 50689:2021 nõuetele.

2 Ohutus

2.1 Mööteriistade üldised ohutusjuhised

HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Mõõteriistadest võivad lähtuda ohud, kui neid asjatundmatult käsitsetakse. Tegematajätmised ohutusjuhistest ja instruktsioonidest kinnipidamisel võivad põhjustada kahjustusi mõõteriistale ja/või raskeid vigastusi.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Töökohaohutus

Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrastamata ja valgustamata töökoht vöib pöhjustada önnetusi.
- Ärge töötage tootega plahvatusohtlikusümbruskonnas, milles esineb tuleohtlikke vedelikke, gaase või tolmu.
- Hoidke toote kasutamise ajal lapsed ja teised inimesed eemal.
- Kasutage seadet üksnes määratletud võimsuspiirides.
Järgige oma riigipõhiseid önnetusjuhtumite ennetamise eeskirju.

Elektriohutus

• Kaitske seadet vihma ja niiskuse eest. Sissetungiv niiskus võib põhjustada lühise, elektrilöögi, põletusi või plahvatusi.
• Kuigi seade on kaitstud niiskuse sissetungimise eest, tuleks see enne transpordipakendisse hoiulepanekut kuivaks pühkida.

Isikuturvalisus

• Olge tähelepanelik, jälgige seda, mida teete, ning lähenege tööle mõõteriistaga mõistusega. Ärge kasutage mõõteriista, kui olete väsinud või narkootikumide, alkoholi või medikamentide mõju all. Hetkeline tähelepanematus mõõteriista kasutamisel võib põhjustada tõsiseid vigastusi.
  Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja säilitage kogu aeg tasakaal.
• Kasutage isikukaitsevahendeid. Kaitsevahendite kandmine vähendab vigastuste ohtu.
• Ärge kõrvaldage ühtegi ohutusseadist ega eemaldage silte hoiatuste või märkustega.
  Vältige seadme tahtmatut käivitamist. Veenduge, et mõöteriist oleks välja lülitatud, enne kui te sellega aku ühendate, selle üles tõstate või seda kannate.
• Kasutage toodet ja tarvikuid vastavalt käesolevatele juhistele ja selliselt, nagu selle spetsiaalse seadmetüübi jaoks ette on kirjutatud. Arvestage seejuures töötingimuste ja tehtava töö iseloomuga. Seadmete kasutamine muuks otstarbeks kui ette nähtud vöib pöhjustada ohtlikke olukordi.
• Äge laske tekkida valel turvatundel ega vaadake mõõteriistade ohutusreeglitest mööda, isegi kui te pärast mitmekordset kasutamist mõõteriistaga kursis olete. Tähelepanematu käsitsemine võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
  ▶ Mõõteriista ei tohi kasutada meditsiiniseadmete läheduses.

Mõõteriista kasutamine ja käsitsemine

• Kasutage seadet ja lisatarvikuid ainult siis, kui nende tehniline seisukord on veatu.
  Hoidke mittekasutatavaid mõõteriistu lastele kättesaamatus kohas. Ärge laske toodet kasutada isikutel, kes seda ei tunne või kes ei ole käesolevaid juhiseid lugenud. Mõõteriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
• Hooldage mõõteriistu hoolikalt. Kontrollige, kas liikuvad osad toimivad laitmatult ega kiilu kinni, ega osad ei ole murdunud või kahjustatud selliselt, et mõõteriista toimivus oleks mõjutatud. Laske kahjustatud osad enne mõõteriista kasutamist parandada. Paljude õnnetusjuhtumite põhjuseks on halvasti hooldatud mõõteriistad.
  Toodet ei tohi mingil juhul modifitseerida ega manipuleerida. Muudatused või modifikatsioonid, mida ei ole ettevõtte Hilti poolt sõnaselgelt lubatud, võivad piirata kasutaja õigust seadme kasutuselevõtuks.
  Enne olulisi möõtmisi ning pärast kukkumist või teisi mehaanilisi möjusid peate te mööteriista täpsuse üle kontrollima.

HILTI

Teatavad ümbritseva keskkonna tingimused võivad mõõtetulemusi seadme tööpõhimõttest tulenevalt mõjutada. Nende hulka kuuluvad nt seadmete lähedus, mis tekitavad tugevaid magnetilisi või elektromagnetilisi välju, vibratsiooni ja temperatuuri muudatusi.
- Kiiresti muutuvad mõõtetingimused võivad mõõtetulemused valeks muuta.
Kui seade tuuakse väga külmast keskkonnast soojemasse keskkonda või vastupidi, tuleks seadmel enne töölerakendamist temperatuuriga kohaneda lasta. Suured soojuse erinevused võivad põhjustada valesid operatsioone ja valesid mõõtetulemusi.
Tagage koos adapterite ja tarvikutega kasutamise korral, et tarvikud oleksid kindlalt kinnitatud.
- Kuigi mõõteriist on kavandatud rasketes tingimustes ehitusplatsidel rakendamiseks, peaksite te seda nagu ka teisi optilisi ja elektrilisi tooteid (binokleid, prille, fotoaparaati) ettevaatlikult käsitsema.
- Pidage kinni ettenähtud töö- ja ladustamistemperatuuridest.

2.2 Täiendavad ohutusnõuded lasermõöteriistade kasutamisel

• Seadme mittekorrektsel avamisel võib seadmest eralduda laserkiirgust, mis ületab klassi 2 kiirguse. Laske seadet parandada üksnes Hilti hooldekeskuses.
  Tagage turvalisus mõõtekohas. Veenduge, et seadme paigaldamisel ei suuna te laserkiirt teiste inimeste ega iseenda poole. Laserikiired peaksid kulgema silmade kõrgusest tunduvalt kõrgemal või tunduvalt madalamal.
  ▶ Ebaõigete mõõtmistulemuste vältimiseks hoidke laserkiire väljumisaken puhas.
• Enne seadme kasutamist / möötmiste tegemist kontrollige korduvalt seadme täpsust.
  Mõõtmised, mida tehakse peegelduvate objektide või pindade lähedal, läbi klaasi või muude sarnaste materjalide, ei pruugi olla täpsed.
  ▶ Paigaldage seade sobivale kandurile, statiivile või asetage seade ühetasasele pinnale.
  ▶ Möötelattide kasutamine kõrgepingejuhtmete läheduses ei ole lubatud.
  ▶ Veenduge, et läheduses ei ole teist lasermõõteseadet, mis võib mõjutada mõõtmise täpsust.
• Ärge laske laserkiirtel jõuda valveta aladele.

2.3 Täiendavad ohutusnõuded

• Kasutage seadet ja lisatarvikuid ainult siis, kui nende tehniline seisukord on veatu.
  ▶ Seadet ei tohi mingil viisil muuta ega ümber ehitada.
  Allakukkuvatest tarvikutest või lisaseadistest tingitud vigastuste oht. Enne töö alustamist veenduge, et aku ja paigaldatud tarvik on kindlalt kinnitatud.

2.4 Elektromagnetiline ühilduvus

Kuigi seade vastab asjaomaste direktiivide rangetele nõuetele, ei saa Hilti välistada järgmisi olukordi.

• Seade võib häirida teiste seadmete (nt lennukite navigatsiooniseadmete) tööd.
• Väga tugev kiirgus võib häirida seadme tööd, millest tingituna ei pruugi seade toimida õigesti.

Sellistel juhtudel või mõnes muus ebakindlust tekitavas olukorras tuleb teha kontrollmõõtmised.

2.5 Akude hoolikas käsitsemine ja kasutamine

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
- Kasutage akusid ainult siis, kui nende tehniline seisukord on veatu.
Käsitlege akusid ettevaatlikult, et vältida kahjustusi ja tervist kahjustavate vedelike lekkimist!
- Akusid ei tohi mingil juhul muuta ega ümber ehitada!
- Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C (176 °F) ega ära põletada.
- Ärge kasutage ega laadige akusid, mis on saanud löögi või muul viisil kahjustada. Kontrollige regulaarselt akusid kahjustuste suhtes.
- Ärge kasutage kunagi ringlusse võetud või remonditud akusid.
- Ärge kunagi kasutage akut või akutoitega elektritööriista lõögitarvikuna.
- Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
- Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.

Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.

- Kasutage üksnes aku tüübile vastavaid laadijaid ja elektritööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.

- Ärge kasutage ega hoiustage akut plahvatusohtlikus keskkonnas.

Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hooldekeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".

Järgige liitiumioonakude transpordi, ladustamise ja käsitsemise kohta esitatud erijuhiseid. 357 Lugegeläbi Hilti liitiumioonakudeohutukäsitsemiseja kasutamisejuhised, mis avanevad käesoleva kasutusjuhendi löpus oleva QR-koodi skannimisel.

3 Kirjeldus

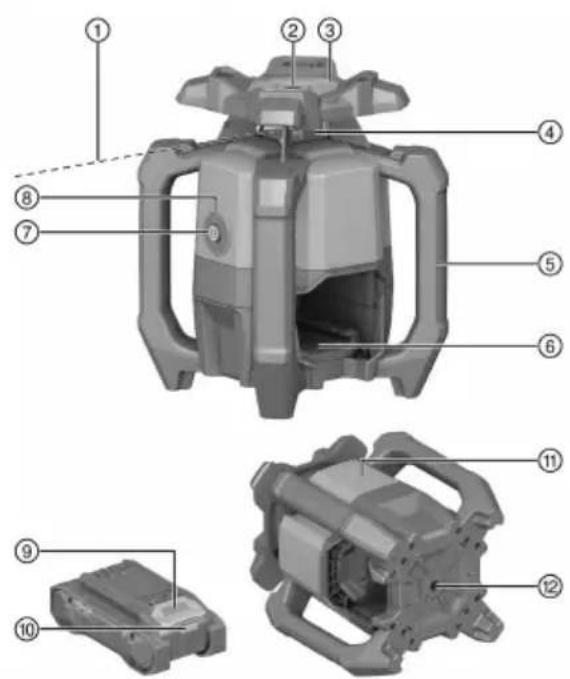

3.1 Ülevaade

① Laserkiir (pöördtasand)

② Vördluskiir

③ X-telje sihtkoha seadistamine (eesmine ja tagumine sihik)

④ Laseraken

⑤ Käepide

⑥ aku liides

⑦ Nupp (sisse/välja)

⑧ Töörežiimi näidik (LED)

⑨ Aku lukust avamise nupp

⑩ Aku olekunäidik

⑪ Andmesildi asukoht

3.2 Sihipärane kasutamine

Kirjeldatav toode on pöörleva nähtava laserikiirega ja 90° nihutatud vördluskiirega pöördlaser. Pöördlaserit saab kasutada vertikaalselt, horisontaalselt ja kalde all. Seade on ette nähtud horisontaal-, vertikaal- ja kaldpindade ning täisnurkade kindlaksmääramiseks, ülekandmiseks ja kontrollimiseks. Rakenduste hulka kuulubmööte-ja körguspunktideülekandmine,seintetäisnurksusekindlakstegemine, vertikaalne joondamine vördluspunktide suhtes ja kaldetasandite tekitamine.

- Kasutage selle tootega ainult selles tabelis toodud Hilti Nuron B 22 seeria liitiumioonakusid.

- Kasutage nende akude laadimiseks ainult selles tabelis nimetatud Hilti laadimisseadmeid.

3.3 Tarnekomplekt

Pöördlaser, laserkiire vastuvõtja PRA 400, laserkiire vastuvõtja hoidik PRA 83, 2x AA-patarei (mitte kõigil turgudel), kasutusjuhend, tootja sertifikaat, kohver

Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group

3.4 Bluetooth

Bluetooth on traadita andmeedastus, mille kaudu saavad kaks Bluetooth-ühilduvusega toodet üksteisega suhelda.

Sõnamärk Bluetooth® ja logo Bluetooth SIG, Inc. on registreeritud kaubamärgid, mida tohib Hilti kasutada litsentsi alusel.

3.5 Sisse/välja nupu funktsioonid

Pöördlaseri saab sisse/välja nupu korraks vajutamisega sisse või välja lülitada.

Lisaks saab sisse/välja nupuga aktiveerida järgmised funktsioonid:

• Horisontaalrežiimil: Vajutage väljalülitatud pöördlaseril sisse/välja nuppu ≥ 10 sekundi jooksul, et aktiveerida kaldefunktsioon. Laserkiire vastuvõtjal kuvatakse funktsiooni „Kalde digitaalselt seadistamine“.

- Vertikaalrežiimil: Pärast võrdluspunkti önnestunud loodimist ja projitseerimist saab pöörlemise käivitada sisse/välja nupu korraks uuesti vajutamisega. 350

Pöördlaseri väljalülitamiseks, samal ajal kui vördluspunkti projitseeritakse, peate sisse/välja nuppu kaks korda vajutama.

3.6 Laserkiire vastuvõtja / kaugjuhtimispult

Hilti laserkiire vastuvõtjad näitavad digitaalselt tuvastusväljale langeva laserkiire (laserkiire tasandi) ja laserkiire vastuvõtja märgistussälgu vahekaugust. Laserkiir on vastuvõetav ka suurematel kaugustel. Laserkiire vastuvõtja PRA 400 toimib ka pöördlaseri kaugjuhtimispuldina.

3.7 Automaatne väljalülitumine

Automaatne väljalülitus toimub siis, kui nivelleerimine ei ole võimalik, sest pöördlaser:

• on liiga tugevasti horisontaali suunas kaldu (v.a kalderežiimis).
• omab sisemist mehaanilist probleemi.
• on rappumise või tõugete tõttu loodist välja läinud.

Pärast väljalülitumist seiskub pöörlemine ja töörežiimi näidik vilgub kiirelt oranžina.

Lülitage pöördlaser välja ja uuesti sisse. Kui probleem ei kao, pöörduge Hilti hooldekeskusse.

3.8 Automaatne loodimine

Automaatne loodimine võimaldab ühel inimesel laseritasandit laserkiire vastuvõtjaga loodida.

• Horisontaal seoses automaatse statiivi PRA 91 ja laserkiire vastuvõtjaga PRA 400.
• Kalle X-telje suhtes seoses laserkiire vastuvõtjaga PRA 400.
• Vertikaalselt koos laserkiire vastuvõtjaga PRA 400.

3.9 Järelevalvefunktsioon

Koos laserkiire vastuvõtjaga PRA 400 jälgib pöördlaser laseri tasapinna loodimist. Loodimise kõrvalekalde puhul korrigeerib süsteem laserkiire tasandi suunda, et hoida seda vastuvõtja nullpunktis. Pöördlaser korrigeerib kõiki temperatuuri kõikumise, tuule või muude mõjude tõttu tekkinud vigu.

Kui laserkiire ja laserkiire vastuvõtja vaheline optiline ühendus katkeb kauemaks ajaks kui kaks minutit, annab süsteem märku veaga.

Järelevalvefunktsioon on saadaval ainult vertikaalrežiimis.

3.10 Unerežiim

Töövaheaegade või muude tegevuste korral võib kasutada pöördlaseri ooterežiimi. Selles olekus säiluvad laserikiire tasapinna või kalde kõik seadistused. Ooterežiim säästab voolu ja pikendab aku kasutusaega.

Ooterežiim aktiveeritakse/deaktiveeritakse laserkiire vastuvõtja PRA 400 abil.

Ooterežiim võib olla sisse lülitatud maksimaalselt 4 tundi. Selle aja möödumisel lülitub süsteem välja.

3.11 Kiirgusala väljalülitamine

Laserkiire üksikud piirkonnad võidakse deaktiveerida, kui:

• ennast või kolleege on vaja kaitsta laserkiire eest;
• muid lähedal tehtavaid mõõtmisi on vaja kaitsta mõjutuste eest.

3.12 Hoiatusfunktsioon

Kui pöördlaser läheb töötamise ajal loodist välja, lülitub toode integreeritud hoiatusfunktsiooni abil hoiatusrežiimile. Hoiatusfunktsioon on aktiivne alles alates teisest minutist pärast loodisoleku saavutamist. Kui nende 2 minuti jooksul tehakse pöördlaseril seadistus, läheb veel kaks minutit aega, kuni aktiveeritakse hoiatusfunktsioon.

Kui pöördlaser on hoiatusrežiimil:

• Vilgub tööoleku näidik aeglaselt oranžina.
• Peatub pöörlev pea ja kustub laserkiir.

Hoiatusfunktsiooni tundlikkust saab laserkiire vastuvõtja PRA 400 kaudu seadistada või deaktiveerida, kui aluspind ei ole vibratsioonivaba või kui töötatakse kalderežiimil.

3.13 Kaitse häirivate valgusallikate vastu

Aktiveeritud režiimi korral väheneb maksimaalne vastuvõtupiirkond (läbimõõt) sõltuvalt pöörlemiskiirusest.

Režiim „Kaitse segavate valgusallikate vastu“ minimeerib vilkuvate valgusallikate, nagu LED-ide, mõju, mis esinevad nt pealampide ja muude kunstlike valgustite puhul.

Režiim vähendab tõhusalt esinevaid probleeme laserkiire peegelduste töttu klaasilt, metallilt või muudelt peegeldavatelt pindadelt.

Segavaid valgusallikaid ja peegeldatud laserkiiri ignoreeritakse enamasti ja laserkiire vastuvõtja väärasid tuvastusi minimeeritakse. Seeläbi on võimalik pidev töötamine ka keerulistes tingimustes.

3.14 Töörežiimi näidik

Pöördlaseril on üks töörežiimi näidik, millel saab kuvada erinevaid töörežiime.

Seisund Tähendus
Töörežiimi näidik põleb püsivalt rohelisena. Pöördlaser on sisse lülitatud, nivelleeritud ja töötab nõuetekohaselt.
Töörežiimi näidik vilgub aeglaselt rohelisena. Pöördlaser nivelleerub.
Töörežiimi näidik vilgub 5 korda kiirelt rohelisena.	Aktuaalselt algatatud seadistus (loodimine, järelevalverežiim, automaatjoondus) on edukalt lõpule viidud.
Töörežiimi näidik põleb lühikeste katkestustega rohelisena.	Kalderežiim on aktiveeritud.
Töörežiimi näidik pulseerib katkestustega aeglaselt rohelisena.	Pöördlaser on ooterežiimil.
Töörežiimi näidik pulseerib katkestustega kiirelt rohelisena.	Aktuaalne seadistus (järelevalverežiim, automaatjoondus) algatati.
Töörežiimi näidik põleb püsivalt oranžina. Hoiatusfunktsioon deaktiveeriti. Pöördlaser on sisse lülitatud, nivelleeritud ja töötab nõuetekohaselt
Töörežiimi näidik vilgub aeglaselt oranžina.	Hoiatusfunktsioon deaktiveeriti. Pöördlaser nivel-leerub.
Töörežiimi näidik vilgub kiirelt oranžina.	Pöördlaseril esineb viga. Kontrollige pöördlaseri paigutust (nt vibratsioonivaba, tasane pind jne).
Töörežiimi näidik vilgub punasena (3x pikalt, 3x lühidalt, 3x pikalt, paus).	Pöördlaser on defektne. Pöörduge Hilti hooldekes kusse.
Töörežiimi näidik vilgub 5 korda aeglaselt sinisena.	Pöördlaser ja laserkiire vastuvõtja on edukalt paari-na häälestatud.

Hilti Nuron liitiumioonakud saavad näidata laetuse astet, anda veateateid ja näidata aku olekut.

Kui aku on paigaldatud, tehke vabastuslukule vajutamisega kindlaks, et aku on kasutatavasse tootesse õigesti sisse pandud.

Selleks et kuvada ühte järgmistest näitudest, vajutage korraks aku vabastusnupule.

Laetuse astet ning võimalikke tõrkeid kuvatakse pidevalt seni, kuni ühendatud seade on sisse lülitatud.

Seisund Tähendus
Neli (4) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 100% kuni 71%
Kolm (3) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 70% kuni 51%
Kaks (2) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 50% kuni 26%
Üks (1) LED-tuli põleb pideva rohelise tulega Laetuse aste: 25% kuni 10%
Üks (1) LED-tuli vilgub aeglaselt rohelise tulega Laetuse aste: < 10%
Üks (1) LED-tuli vilgub kiirelt rohelise tulega Liitiumioonaku on täielikult tühjenenud. Laadige akut.Kui LED-tuled pärast laadimist ikka veel kiiresti vilguvad, pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli vilgub kiiresti kollase tulega Liitiumioonaku ja sellega ühendatud seade on üle koormatud, liiga külmad või liiga kuumad või on tegemist muu veaga.Viige seade ja aku soovitatud töötemperatuurile ja ärge avaldage tootele ülekoormust.Kui teade ei kao, pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli põleb kollase tulega Liitiumioonaku ja sellega seotud toode ei ühildu.Palun pöördugeHilti hooldekeskusse.
Üks (1) LED-tuli vilgub kiiresti punase tulega Liitiumioonaku on lukustatud ja seda ei saa kasutada. Palun pöördugeHilti hooldekeskusse.

Aku seisundi teadasaamiseks hoidke vabastusklahvi all kauem kui kolm sekundit. Süsteem ei tuvasta võimalikku aku tõrget, mis on tingitud valest käsitsemisest, nt kukkumisest, torgetest, suurest kuumusest vm.

Seisund Tähendus
Kõik LED-tuled süttivad pideva tulena ja seejärel põleb (1) LED-tuli pidevalt rohelise tulega.	Akut võib jätkuvalt kasutada.
Kõik LED-tuled süttivad pideva tulena (1) ja LED-tuli vilgub kiiresti kollase tulega.	Aku oleku kohta esitatud päringut ei saanud lõpe tada. Korrake protsessi või pöörduge Hilti hoolde keskusse.
Kõik LED-tuled süttivad pideva tulena ja seejärel põleb (1) ja LED-tuli pideva punase tulega.	Kui ühendatud seadet saab jätkuvalt kasutada, or aku allesjäänud mahtuvus alla 50%. Kui ühendatud seadet ei saa enam kasutada, on aku kasutusressurss ammendunud ja aku tuleb va vahetada. Palun pöörduge Hilti hooldekeskusse

4 Tehnilised andmed

4.1 Tooteinfo

Tootepõlvkond		01
Nimipinge		21,6 V
Nimivool		160 mA
Vastuvõtupiirkond koos PRA 400 (Läbimõõt)		300 m(984 ft — 3 in)
Side vastuvõtupiirkond laserkiire vastuvõtjaga PRA 400 (Läbimõõt)		300 m(984 ft — 3 in)
Täpsus 10 m (standardsete keskkonnatingimuste juures MIL-STD-810G järgi)		±0,5 mm(±0,02 in)
Laseri klass		Nähtav, laseri klass 2;EN/IEC 60825-1:2014
Lainepikkus (λ)		510 nm ... 530 nm
Väljundvõimsus (R) Pöörlev laser-	kiir	< 3,5 mW , ≥ 300 p/min
Väljundvõimsus (R) Referentsla-	serkiir	< 1 mW
Impulsi kestus (tp)		560 ns
Impulsi sagedus (F)		1 MHz
Isenivelleerumisulatus		±5°
Maksimaalne kalle (Tolerants 1,75% / 1 kraad)	X-telg	-15 % ... 8,6 %
Maksimaalne kasutamiskõrgus üle võrdluskõrguse		2 000 m(6 561 ft — 8 in)
Maksimaalne suhteline õhuniiskus		80 %
Ümbritseva keskkonna temperatuur töötamise ajal		-20 °C ... 50 °C(-4 °F ... 122 °F)
Hoiutemperatuur		-25 °C ... 63 °C(-13 °F ... 145 °F)
Kaal		2,60 kg(vastavalt EPTA-Procedure 01 ilma akuta)
Statiivi keere		5/8 in
Kukkumiskatse kõrgus (standardsete keskkonnatingimuste juures MIL-STD-810G järgi)		1,5 m(4 ft — 11,1 in)
Kaitseaste vastavalt standardile IEC 60529		IP66(llma akuta)
Määrdumistase vastavalt standardile IEC 61010-1		2
Võrdluskiir		Püsikiir, pöördetasapinna suhtes täisnurga all
Maksimaalne edastamisvõimsus		10 dBm
Sagedus		2 400 MHz ... 2 483,5 MHz

4.2 Aku

Aku tööpinge	21,6 V
Aku kaal	Vt peatükki "Nõuetekohane kasutamine"
Ümbritseva keskkonna temperatuur töötamise ajal	-17 °C ... 60 °C(1 °F ... 140 °F)
Hoiutemperatuur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Aku temperatuur laadimise alguses	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Töö ettevalmistamine

HOIATUS

Vigastuste oht soovimatu käivitumise töttu!

• Enne aku paigaldamist veenduge, et selle juurde kuuluv seade on välja lülitatud.
  ▶ Enne seadme seadistamist ja tarvikute vahetamist eemaldage seadmest aku.

HOIATUS

Vigastuste oht lühise või allakukkunud aku töttu!

• Enne aku paigaldamist veenduge, et aku ja seadme kontaktidel ei ole võõrkehasid.
  ▶ Veenduge, et aku fikseerub alati korrektselt kohale.

Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

5.1 Aku laadimine

1. Enne laadimist lugege laadimisseadme kasutusjuhendit.
2. Veenduge, et aku ja laadimisseadme kontaktid on puhtad ja kuivad.
3. Laadige akut selleks ettenähtud laadimisseadmega. 341

1. Enne esmakordset kasutamist laadige aku täiesti täis.
2. Lükake aku seadmesse, kuni see kuuldavalt kohale fikseerub.
3. Kontrollige aku kindlat kinnitumist.

5.3 Aku eemaldamine

1. Vajutage aku vabastusnupule.
2. Tõmmake aku seadmest välja.

5.4 Pöördlaseri ja laserkiire vastuvõtja paarina häälestamine

Pöördlaser ja laserkiire vastuvõtja on tarneolukorras paaritud.

▶ Vajutage pöördlaseril ja laserkiire vastuvõtjal üheaegselt 3 sekundi jooksul nuppu.
▶ Laserkiire vastuvõtja edastab helisignaali.
▶ Pöördlaseril vilgub töörežiimi näidik.
▶ Laserkiire vastuvõtja ekraanil kuvatakse sümbolit
▶ Mölemad tooted lülituvad välja.

Vigastuste oht tingitud allakukkuvast tööriistast ja/või tarvikust!

▶ Toote jaoks kasutage üksnes soovitatud Hilti tööriistarossi.
▶ Iga kord enne kasutamist kontrollige, et tarvikuhoidetrossi kinnituspunkt ei ole kahjustada saanud.

Järgige riigis kehtivaid eeskirju körgustes töötamise kohta.

Selle toote puhul kasutage kukkumiskaitsena üksnes Hilti tööriistatrossi #2261971.

Kinnitage tööriistatross klambriga seadme külge, nagu näidatud joonisel. Kontrollige kindlat kinnitumist.
Kinnitage karabiinikonks kandva konstruktsiooni külge. Kontrollige karabiinikonksu kindlat kinnitumist.

Järgige Hilti tööriistatrossi kasutusjuhendit.

Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

6.1 Pöördlaseri ja aku öige käsitsemine

Hilti Nuron liitiumioonakudel puudub kaitseaste. Kaitske akut vihma ja niiskuse eest.

1. Horisontaalrežiimil/kalderežiimil töötamine.
2. Vertikaalrežiimil töötamine ja paigutamine või transportimine kallutatud asendis.

- Vertikaalrežiimiltöötamisekspeab pöördlaser olema paigutatud nii, et sisse/välja nupp on suunatud ülespoole.

- Positsioneerige pöördlaser transportimiseks, või siis, kui te seda ei kasuta, alati nii, et akupesa ja aku ei ole ülespoole suunatud ja vedelikku ei saa nendesse sattuda.

6.2 Pöördlaseri sisselülitamine/väljalülitamine ja horisontaalselt töötamine

Enne tähtsate mõõtmiste tegemist kontrollige pöördlaseri täpsust, seda eriti siis, kui seade on kukkunud maha, oli allutatud ebatavalistele mõjudele või kui seda hoiti pikemat aega kasutamata.

1. Paigutage pöördlaser tasasele, stabiilsele, vibratsioonivabale pinnale ja monteerige see sobivale hoidikule.

- Alusena võib kasutada seinahoidikut või statiivi. Aluspinna kaldenurk võib olla maksimaalselt ±5°.

1. Vajutage nupule

2. Pöördlaser nivelleerub. Töörežiimi näidik vilgub aeglaselt rohelisena.

3. Kohe kui nivelleerimine on lõpetatud, lülitub laserkiir sisse ja põörleb. Töörežiimi näidik vilgub seejärel 5 korda kiirelt rohelisena ja põleb edasi püsivalt rohelisena.

4. Vajutage pöördlaseri väljalülitamiseks uuesti nuppu.

6.3 Automaatne loodimine horisontaalsuunas statiiviga PRA 91

Eeldused:

• Pöördlaser on paigaldatud automaatsele statiivile PRA 91.
• Laserkiire vastuvõtja PRA 400, pöördlaser ja automaatne statiiv PRA 91 on paarina häälestatud.

- Laserkiire vastuvõtja PRA 400 ja automaatse statiivi PRA 91 juhtpaneel on pööratud teineteise poole ja nendel on otsene visuaalne kontakt.

Selleks tegevuseks on teie jaoks laserkiire vastuvõtjas saadaval QR-kood, millega saate avada piltjuhendi järgmiste toimingutega. Saate piltjuhendi avada ka järgmise lingi kaudu:

Kõrguse automaatne loodimine statiiviga PRA 91

1. Vajutage pöördlaseril, laservastuvõtjal ja automaatsel statiivil nuppu.

▶ Laserkiire vastuvõtja ekraanil kuvatakse önnestunud sidumist nii laseri kui ka automaatse statiiviga.
- Kui sidet ei önnestu luua, kuvatakse vastaval tootel sümölit , mis näitab, et side puudub.
Pöördlaser nivelleerub. Kohe kui nivelleerimine on lõpetatud, lülitub laserkiir sisse ja pöörleb.

1. Hoidke laserkiire vastuvõtja märgistussälk seadistataval sihtkõrgusel. Hoidke laserkiire vastuvõtjat seejuures paigal või fikseerige see.

2. Automaatse loodimise käivitamiseks tehke topeltklöps laserkiire vastuvõtja nupwca .

3. Automaatne statiiv liigub üles ja alla, kuni on saavutatud asend, kus laseri tasapind kattub laserkiire vastuvõtja märgistussälguga. Seejuures kölab laserkiire vastuvõtja korduv helisignaal.

4. Sellesse asendisse jõudmisel nivelleerib pöördlaser. Önnestunud lõpuleviimist näidatakse laserkiire vastuvõtjal pideva 5 sekundit kestva helisignaaliga. Ekraanil kuvatakse korraks sürne
   Kui automaatset loodimist ei saa edukalt läbi viia, kölavad laserkiire vastuvõtjal lühikesed helisignaalid ja korraks kuvatakse sümbo.

HILTI

1. Kontrollige kõrguse seadistust laserkiire vastuvõtja ekraanil.

2. Kui automaatne loodimine on lõpule viidud, võite laserkiire vastuvõtja sihttasapinnalt eemaldada ja nt märgistada täiendavaid punkte laseri tasapinnal.

6.4 Kalde digitaalselt seadistamine

Eeldused:

• Pöördlaser on rakendusest söltuvalt paigaldatud või tugevasti oma kohale kinnitatud.
• Laserkiire vastuvõtja PRA 400 ja pöördlaser on paarina häälestatud. 346

Selleks tegevuseks on teie jaoks laserkiire vastuvõtjas saadaval QR-kood, millega saate avada piltjuhendi järgmiste toimingutega. Saate piltjuhendi avada ka järgmise lingi kaudu: Kalde digitaalselt seadistamine

B A X

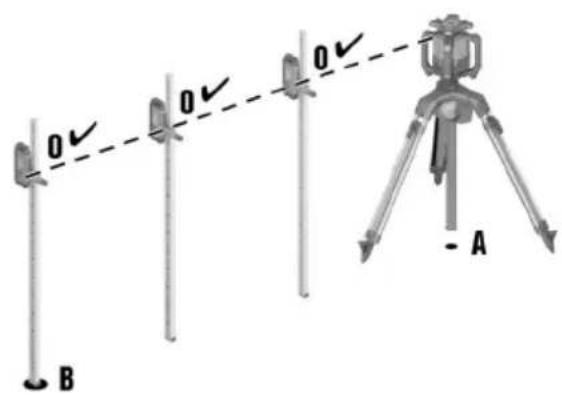

0√ 0√ 0√ A B

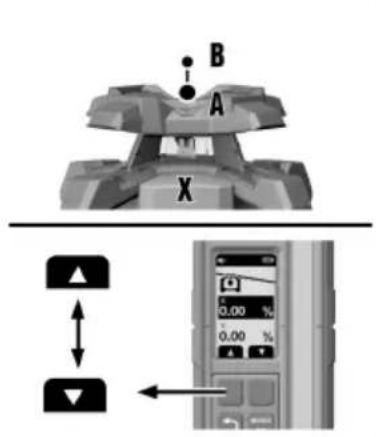

1. Positsioneerige pöördlaser kaldetasapinna ülemisele või alumisele servale, punkt (A).
2. Joondage pöördlaser X-telje suunas sihtkoha seadistamise (eesmine ja tagumine sihik) kaudu punkti (B) kaldetasapinna teisel serval.
3. Vajutage pöördlaseril ja laserkiire vastuvõtjal nupputi.

Kui nivelleerumine on löppenud, lülitub laserkiir sisse ja hakkab pöörlema ning automaatse töörežiimi indikaator põleb rohelise tulega.

1. Valige laserkiire vastuvõtja menüüs „Kalderežiinnä funktsioon „Kalde seadistamine“:
2. Vajutage nupule
3. Sisestage kalde väärtus parem- või vasakpoolse funktsiooninupu kaudu.

▶ Negatiivse väärtuse seadistamiseks vajutage ja/või hoidke vasakpoolset funktsiooninuppu nii kaua all, kuni väärtus langeb alla 0.
Pöördlaser kohandab lasertasandi kalde otse seadistatud väärtusega, kohe kui lasete funktsiooninupu lahti. Kui on saavutatud seadistatud väärtus, kuvatakse ekra

1. Saate nüüd nt laserkiire vastuvõtja nivelleerimislatile kinnitada ja punktis (A) seadistada kõrguse väärtusele 0. Seejärel saate kogu kaldpinna ulatuses täiendavaid punkte mõõta.

Kalde manuaalsel seadistamisel nivelleerib pöördlaser laserkiire tasandi üks kord ja fikseerib selle seejärel välja. Pidage meeles, et pöördlaser ei kompenseeri kalde all oleva laserkiire tasandi võimalikku kõrvalekallet, mis on põhjustatud ümbritseva keskkonna tingimuste muutumisest ja/või kinnituse nihkumisest. Vibratsioon, temperatuurimuutused ja muud päeva jooksul tekkida võivad häiringud võivad mõjutada laserkiire asendit.

6.5 Kalde suure täpsusega digitaalselt seadistamine (e-targeting).

Elektrooniline joondamine optimeerib pöördlaseri manuaalset joondamist. Elektrooniline meetod on täpsem.

Eeldused:

• Pöördlaser on rakendusest söltuvalt paigaldatud või tugevasti oma kohale kinnitatud.
• Laserkiire vastuvõtja PRA 400 ja pöördlaser on paarina häälestatud. 346
• Vähim kaugus pöördlaseri ja laserkiire vastuvõtja vahel on 3 m (10 ft).

Selleks tegevuseks on teie jaoks laserkiire vastuvõtjas saadaval QR-kood, millega saate avada piltjuhendi järgmiste toimingutega. Saate piltjuhendi avada ka järgmise lingi kaudu:

Kalde suure täpsusega seadistamine

1. Positsioneerige pöördlaser kaldetasapinna ülemisele või alumisele servale, punkt (A).
2. Joondage pöördlaser X-telje suunas sihtkoha seadistamise (eesmine ja tagumine sihik) kaudu punkti (B) kaldetasapinna teisel serval.
3. Vajutage pöördlaseril ja laserkiire vastuvõtjal nuppu.
   Kui nivelleerumine on lõppenud, lülitub laserkiir sisse ja hakkab pöörlema ning automaatse töörežiimi indikaator põleb rohelise tulega.
4. Valige laserkiire vastuvõtjal menüüs „Kalle“ funktsioon „Suur täpsus“
5. Hoidke laserkiire vastuvõtjat punktis (B) laserkiire tasapinnal täpselt paigal. Laserkiir peab tuvastusakent tabama.
   Pöördlaser joondab laserkiire tasapinna X-telje täpselt laserkiire vastuvõtja asendiga. Pärast joonda-mise löppu kuvatakse ekraan

Elektrooniline joondamine on võimalik ainult maksimaalse nurgani ±5°.

1. Eemaldage laserkiire vastuvõtja laserkiire tasapinnalt ja sisestage X-telje kalde väärtus parem- või vasakpoolse funktsiooninupu kaudu.
2. Negatiivse väärtuse seadistamiseks vajutage ja/või hoidke vasakpoolset funktsiooninuppu nii kaua all, kuni väärtus langeb alla 0.
3. Pöördlaser kohandab lasertasandi kalde otse seadistatud väärtusega, kohe kui lasete funktsiooninupu lahti. Kui on saavutatud seadistatud väärtus, kuvatakse ekra
4. Saate nüüd nt laserkiire vastuvõtja nivelleerimislatile kinnitada ja punktis (A) seadistada kõrguse väärtusele 0. Seejärel saate kogu kaldpinna ulatuses täiendavaid punkte mõõta.

Kalde manuaalsel seadistamisel nivelleerib pöördlaser laserkiire tasandi üks kord ja fikseerib selle seejärel välja. Pidage meeles, et pöördlaser ei kompenseeri kalde all oleva laserkiire tasandi võimalikku kõrvalekallet, mis on põhjustatud ümbritseva keskkonna tingimuste muutumisest ja/või kinnituse nihkumisest. Vibratsioon, temperatuurimuutused ja muud päeva jooksul tekkida võivad häiringud võivad mõjutada laserkiire asendit.

6.6 Kalde PRA 79 seadistamine kaldeadapteriga

Kaldeadapteri PRA 79 saab sõltuvalt rakendusest statiivile või seinakinnitusrakisele paigaldada.

1. Paigaldage pöördlaser kalde adapterile PRA 79 niimoodi, et pöördlaser töstetakse juhtpaneeli küljelt üles. Järgige kaldeadapteri juhendit.
2. Seadke pöördlaser kaldetasapinna ülemisele või alumisele servale.
3. Seadistage kalde adapter 0° nurgale.
4. Vajutage pöördlaseril nuppu
   Pöördlaser nivelleerub. Kohe kui nivelleerimine on löpetatud, lülitub laserkiir sisse ja pöörleb.
5. Valige laserkiire vastuvõtjal menüü „Seadistused“ teisel lehel funktsioon „Kallutusrezim“.

6. Automaatne nivelleerimine deaktiveeritakse. Laserkiire vastuvõtja ekraanil kuvatakse .

7. Reguleerige kaldeadapteril PRA 79 välja soovitud kaldenurk.

Kalde manuaalsel seadistamisel nivelleerib pöördlaser laserkiire tasandi üks kord ja fikseerib selle seejärel välja. Pidage meeles, et pöördlaser ei kompenseeri kalde all oleva laserkiire tasandi võimalikku kõrvalekallet, mis on põhjustatud ümbritseva keskkonna tingimuste muutumisest ja/või kinnituse nihkumisest. Vibratsioon, temperatuurimuutused ja muud päeva jooksul tekkida võivad häiringud võivad mõjutada laserkiire asendit.

6.7 Olemasoleva kalde kontrollimine (Kalde automaatne seadistamine)

Eeldused:

• Pöördlaser on rakendusest sõltuvalt paigaldatud või tugevasti oma kohale kinnitatud.
• Laserkiire vastuvõtja PRA 400 on kinnitatud nivelleerimislatile (või sarnasele).
• Laserkiire vastuvõtja PRA 400 ja pöördlaser on paarina häälestatud. 346

Selleks tegevuseks on teie jaoks laserkiire vastuvõtjas saadaval QR-kood, millega saate avada piltjuhendi järgmiste toimingutega. Saate piltjuhendi avada ka järgmise lingi kaudu: Kalde kontrollimine

1. Positsioneerige pöördlaser kaldetasapinna ülemisele või alumisele servale, punkt (A).
2. Joondage pöördlaser X-telje suunas sihtkoha seadistamise (eesmine ja tagumine sihik) kaudu punkti (B) kaldetasapinna teisel serval.
3. Vajutage pöördlaseril ja laserkiire vastuvõtjal nuppu.

Kui nivelleerumine on löppenud, lülitub laserkiir sisse ja hakkab pöörlema ning automaatse töörežiimi indikaator põleb rohelise tulega.

1. Valige menüüs „Kalle“unktsioon „Kalde kontrollimine“

2. Positsioneerige laserkiire vastuvõtja täpselt punkti (A) ja seadistage kõrgust, kuni ekraanil kuvatakse väärtust „0“.

3. Vajutage nupule MENU OX

4. Positsioneerige laserkiire vastuvõtja seejärel täpselt punkti (B), ilma nivelleerimislati kõrgust muutmata.

5. Vajutage nupule MENU OK

Pöördlaser kallutab automaatselt laseri tasapinda X-teljel, kuni saavutatakse laserkiire vastuvõtja märgistussälk. Seejuures kölab laserkiire vastuvõtja korduv helisignaal.
- Öige asendi saavutamisel nivelleerub pöördlaser Y-teljel. Edukast lõpetamisest annab märku pidev 5-sekundiline helisignaal. Korraks kuvatakse sümb √
- Seejärel kuvatakse kalde väärtust valitud ühikus.
Kui automaatne loodimine ei olnud edukas, kölavad lühikesed helisignaalid ja kuvatakse korraks sümbol

1. Saate kuvatavat väärtust vajadusel parem- või vasakpoolse funktsiooninupu kaudu muuta. Kui pöördlaser on looditud, võite laserkiire vastuvõtja sihttasapinnalt eemaldada ja märgistada nt täiendavaid punkte laseri tasapinnal.

6.8 Vertikaalne käsitsi loodimine

Eeldused:

• Pöördlaser on kindlalt vertikaalselt kinnitatud (statiiv, seinahoidik, fassaadi- või loodnööri adapter või see toetub tagumistele käepidemetele). Pöördlaser on positsioneeritud nii, et sisse/välja nupp 📄 on suunatud ülespoole.
• Võrdluspunkt (A) on paigutatud laseripea alla (nt nael loodnööril või värviline punkt põrandal).

• Laserkiire vastuvõtja PRA 400 ja pöördlaser on paarina häälestatud. 346

• Vajutage pöördlaseril ja laserkiire vastuvõtjal nuppu.

- Pöördlaser nivelleerub ja projitseerib seejärel allapoole paigalseisva laserkiire.

1. Loodige pöördlaser nii, et projitseeritud laserkiir oleks suunatud täpselt vördluspunktile (A). Vördluspunkt ei ole loodimispunkt!

2. Vajutage korraks pöördlaseri nuppu või vajutage korraks laserkiire vastuvõtja parem-või vasakpoolset funktsiooninuppu.

▶ Pöördlaser käivitub pöördega.

1. Laserkiire tasapinna paremale või vasakule nihutamiseks vajutage laserkiire vastuvõtja parem- või vasakpoolset funktsiooninuppu.

- Pöördlaser liigutab laserkiire tasapinda soovitud suunas.

Kasutage funktsiooni „Järelevalvefunktsiooniga vertikaalselt automaatselt loodimine“ 352, et saavutada suurim täpsus vertikaalsete rakenduste korral. Pidage meeles, et pöördlaser fikseerib laserkiire tasapinna ilma järelevalvefunktsioonita üks kord ja edaspidi ei tasakaalusta võimaliku hälbe vastu, mis põhjustatakse keskkonnatingimuste (vibratsioonid, temperatuurimuutused jne) muutumise poolt. Järelevalvefunktsiooni kaudu on võimalik tasakaalustada mõjusid laserkiire tasapinna asendile.

6.9 Vertikaalne automaatne loodimine

Eeldused:

• Pöördlaser on kindlalt vertikaalselt kinnitatud (statiiv, seinahoidik, fassaadi- või loodnööri adapter või see toetub tagumistele käepidemetele). Pöördlaser on positsioneeritud nii, et sisse/välja nupp Ⓞ on suunatud ülespoole.
• Võrdluspunkt (A) on paigutatud laseripea alla (nt nael loodnööril või värviline punkt põrandal).
• Laserkiire vastuvõtja PRA 400 ja pöördlaser on paarina häälestatud. 346

Selleks tegevuseks on teie jaoks laserkiire vastuvõtjas saadaval QR-kood, millega saate avada piltjuhendi järgmiste toimingutega. Saate piltjuhendi avada ka järgmise lingi kaudu:

Vertikaalne automaatne loodimine

1. Vajutage pöördlaseril ja laserkiire vastuvõtjal nuppu.

- Pöördlaser nivelleerub ja projitseerib seejärel allapoole paigalseisva laserkiire.

1. Loodige pöördlaser nii, et projitseeritud laserkiir on looditud täpselt vördluspunkti (A) suhtes. Vördluspunkt ei ole loodimispunkt!
2. Hoidke laserkiire vastuvõtja märgistussälku seadistataval sihttasapinnal, punkt (B). Laserkiire vastuvõtjat tuleb paigal hoida või see tuleb fikseerida.

3. Käivitage automaatne loodimine topeltklöpsuga laserkiire vastuvõtja nupul AUTO või valige menüüs „Vertikaalrežiim“ D funktsioon „Automaatselt loodimine ^AUTO .

4. Laserkiire tasapind pöördub paremale ja/või vasakule, kuni on jõutud punkti (B). Seejuures kölab laserkiire vastuvõtja korduv helisignaal.
   ▶ Kui on jõutud punkti (B), kuvatakse korraks süm √
   Kui automaatne loodimine ei olnud edukas, kölavad lühikesed helisignaalid ja kuvatakse korraks sümbol.

5. Kui pöördlaser on edukalt asendisse jõudnud, võite laserkiire vastuvõtja sihttasapinnalt eemaldada ja nt märgistada täiendavaid punkte laserkiire tasapinnal.

Kasutage funktsiooni „Järelevalvefunktsiooniga vertikaalselt automaatselt loodimine“ 352, et saavutada suurim täpsus vertikaalsete rakenduste korral. Pidage meeles, et pöördlaser fikseerib laserkiire tasapinna ilma järelevalvefunktsioonita üks kord ja edaspidi ei tasakaalusta võimaliku hälbe vastu, mis põhjustatakse keskkonnatingimuste (vibratsioonid, temperatuurimuutused jne) muutumise poolt. Järelevalvefunktsiooni kaudu on võimalik tasakaalustada mõjusid laserkiire tasapinna asendile.

Eeldused:

• Pöördlaser on kindlalt vertikaalselt kinnitatud (statiiv, seinahoidik, fassaadi- või loodnööri adapter või see toetub tagumistele käepidemetele). Pöördlaser on positsioneeritud nii, et sisse/välja nupp ① on suunatud ülespoole.
• Võrdluspunkt (A) on paigutatud laseripea alla (nt nael loodnööril või värviline punkt põrandal).
• Laserkiire vastuvõtja PRA 400 ja pöördlaser on paarina häälestatud. 346

Selleks tegevuseks on teie jaoks laserkiire vastuvõtjas saadaval QR-kood, millega saate avada piltjuhendi järgmiste toimingutega. Saate piltjuhendi avada ka järgmise lingi kaudu:

Vertikaalne automaatne loodimine koos järelevalvefunktsiooniga

Kasutage järelevalvefunktsiooniga vertikaalset automaatset loodimist, et saavutada suurim täpsus vertikaalsete rakenduste korral. Pidage meeles, et pöördlaser fikseerib laserkiire tasapinna ilma järelevalvefunktsioonita üks kord ja edaspidi ei tasakaalusta võimaliku hälbe vastu, mis põhjustatakse keskkonnatingimuste (vibratsioonid, temperatuurimuutused jne) muutumise poolt. Järelevalvefunktsiooni kaudu on võimalik tasakaalustada mõjusid laserkiire tasapinna asendile.

1. Vajutage pöördlaseril ja laserkiire vastuvõtjal nuppu.
2. Pöördlaser nivelleerub ja projitseerib seejärel allapoole paigalseisva laserkiire.
3. Loodige pöördlaser nii, et projitseeritud laserkiir on looditud täpselt vördluspunkti (A) suhtes. Vördluspunkt ei ole loodimispunkt!
4. Hoidke laserkiire vastuvõtja märgistussälku seadistataval sihttasapinnal, punkt (B). Laserkiire vastuvõtjat tuleb paigal hoida või see tuleb fikseerida.
5. Valige menüüs „Vertikaalrežiim“Dfunktsioon „Järelevalvefunktsiooniga automaatselt loodimine“.

▶ Laserkiire tasapind pöördub paremale ja/või vasakule, kuni on jõutud punkti (B). Seejuures kölab laserkiire vastuvõtja korduv helisignaal.

Kui on jõutud punkti (B), kuvatakse korraks süm √
Pöördlaser lülitub järelevalvefunktsiooni. Välismõjudest tingitud väiksemad kõrvalekalded tasandatakse automaatselt ja laserkiir hoitakse laserkiire vastuvõtja märgistussälgu kõrgusel.
Kui automaatne loodimine ei olnud edukas, kölavad lühikesed helisignaalid ja kuvatakse korraks sümbol

1. Ärge eemaldage laserkiire vastuvõtjat sihttasapinnast sel ajal, kui järelevalverežiim on aktiveeritud.

2. Saate nüüd manuaalselt või teise laserkiire vastuvõtja abil nt loodida elemente laserkiire tasapinna alusel või märgistada punkte laserkiire tasapinnal.

6.11 Käsitsi skannimisjoone funktsioon

1. Vajutage pöördlaseril ja laserkiire vastuvõtjal nuppu.
2. Seadke laserkiire tasand soovitud asendisse / kõrgusele. Scanline-funktsiooni saab kasutada nii horisontaalses ja vertikaalses režiimis kui ka kallutusrežiimis.
3. Valige laserkiire vastuvõtjal menüüs „Seadistused alammenüü „Scanline“
   Leiate Scanline'i kohta käivad menüüpunktid ka menüüs „Horisontaalne või vertikaalne režiim“.
4. Menüüpunkti „Scanline’i laius“ ∇ saate Scanline’i aktiveerida, Scanline’i laiust seadistada või täispöörete naasta (punkt, kitsas, keskmine, lai, pöörlemine).

Mida kitsam skannimisjoon valida, seda heledam see kuvatakse.

1. Menüüpunkti „Scanline’i asend“ 🚙 kaudu saate Scanline’i funktsiooninuppudega vasakule või paremale nihutada. Selleks ei tohi laserkiire vastuvõtja olla laserkiires.

6.12 Automaatne Scanline-funktsioon

Automaatse Scanline-funktsiooniga saate Scanline'i kiirelt ja lihtsalt vastavalt laserkiire vastuvõtja asendile loodida.

1. Vajutage pöördlaseril ja laserkiire vastuvõtjal nuppu.

2. Seadke laserkiire tasand soovitud asendisse / kõrgusele. Scanline-funktsiooni saab kasutada nii horisontaalses ja vertikaalses režiimis kui ka kallutusrežiimis.

3. Käivitage automaatne Scanline-funktsioon topeltklöpsuga laserkiire vastuvöra nupul.
4. Käivitage automaatne Scanline-funktsioon.
5. Seadke laserkiire vastuvõtja soovitud asendisse. Pöördlaser kontsentreerib kiire laserkiire vastuvõtja piirkonnas automaatselt lühendatud joonele.
6. Scanline'i laiuse ja/või asendi muutmiseks toimige, nagu on kirjeldatud peatükis „Manuaalne Scanline-funktsioon“. 352

7 Laserkiire vastuvõtja PRA 400

Laserkiire vastuvõtja PRA 400 põhjaliku kasutusjuhendi leiate → siit.

7.1 Laserkiire vastuvõtja kasutamine

▶ Vajutage laserkiire vastuvõtja nupule.

▶ Laserkiire vastuvõtja PRA 400 ekraan näitab pöördlaserit ja statiivi helehallilt kujutatuna. Pärast ühenduse loomist pöördlaseri ja/või statiiviga kuvatakse ühendatud toode mustalt.

▶ Laserkiire vastuvõtjal on kaks funktsiooninuppu, mis võimaldavad sõltuvalt ekraanil kuvatavast näidust erinevat juhtimist (üles/alla, paremale/vasakule, pluss/miinus). Funktsiooninuppude tegelik võimalik asetus esitatakse ekraani alumisel äärel.
Valige funktsiooninuppudega laserkiire vastuvõtja ekraanil sümbol ja vajutage valiku kinnitamiseks nuppu

- Hetkel valitud sümbolit näidatakse musta taustaga.

▶ Eelnevale näidule tagasipöördumiseks vajutage nuppu.

7.2 Laserkiire vastuvõtmine laserkiire vastuvõtjaga

1. Hoidke vastuvõtjat nii, et aken on suunatud laserkiire tasandi poole.

▶ Laserkiire vastuvõtmine esitatakse optiliselt ja akustiliselt.
▶ Laserkiire vastuvõtja näitab vahemaad laserkiire tasandi ja märgistussälgu vahel.
- Liigutage sõltuvalt kasutusjuhust laserkiire vastuvõtjat või pöördlaserit üles või alla kuni pöörlemista-sand kattub märgistussälguga. Laserkiire vastuvõtja näitab väärtust „0“.

1. Hoidke laserkiire vastuvõtjat nivelleerimise ajal paigal või fikseerige see. Veenduge, et laserkiire vastuvõtja ja pöördlaseri vahele ei jääks takistusi.

7.3 Menüü valikud

Peamenüü avamiseks vajutage nuppu.

Sümbolid menüüdes näitavad hetkel teie tootes seadistatud väärtust ja võivad seetõttu on käesolevas kasutusjuhendis esitatust erineda.

Laserkiire vastuvõtjal kuvatud menüüpunktid sõltuvad laserkiire vastuvõtjaga seotud pöördlaserist. Kõik menüüpunktid ei pruugi kõikide pöördlaserite korral saadaval olla.

Põhimenüü

	Horisontaalne režiim
	Kalderežiim
	Vertikaalne režiim
	Üldseadistused
	Unerežiimi sisselülitamine / unerežiimi väljalülitamine
	Laserkiire vastuvõtja helitugevuse reguleerimine (väljas, tase 1/2/3)

Horisontaalse režiimi menüü

	Automaatne Scanline-funktsioon
	Scanline'i aktiveerimine/inaktiveerimine ja Scanline'i laiuse reguleerimine (punkt, 3 lai seadistust, pööramine)
	Scanline'i liigutamine (funktsiooninuppude abil vasakule/paremale)
	QR-kood → kõrguse automaatne loodimine statiiviga PRA 91.

Kalderežiimi menüü

	Kalde seadistamine
	Kalde kontrollimine
	Salvestatud kalde seadistuste (lemmikute) laadimine või muutmine
	Kalde suure täpsusega seadistamine
	QR-kood → Link kõigi kalde funktsioonide ülevaatele

Vertikaalse režiimi menüü

RUTO	Vertikaalne automaatne loodimine
	Vertikaalne automaatne loodimine koos järelevalvefunktsiooniga
	Automaatne Scanline-funktsioon
	Scanline'i aktiveerimine/inaktiveerimine ja Scanline'i laiuse reguleerimine (punkt, 3 lai seadistust, pööramine)
	Scanline'i liigutamine (funktsiooninuppude abil vasakule/paremale)
	QR-kood → Link köigi vertikaalse režiimi funktsioonide ülevaatele

Menüü seadistused

14 mm	Täpsus (5 astet)Valige astmed sõltuvalt oma nõuetele või vahemaale pöördlaseri ja laserikiire vastuv vahel.
1000 RPM	Pöörlemiskiirus (3 astet)
	Režiimi „Kaitse häirivate valgusallikate eest“ aktiveerimine/inaktiveerimine
	Löögihoiatus (väljas, aste 1/2/3) 355
	Hoolduse märgutuli
	muud seadistused 355

Alammenüü Löögihoiatus

Valige aste söltuvalt võimalikest põrutustest pöördlaseri paigalduskohas.

——	1. aste, suur tundlikkus põrutuste/vibratsiooni suhtes
	2. aste, keskmine tundlikkus põrutuste/vibratsiooni suhtes
	3. aste, madal tundlikkus põrutuste/vibratsiooni suhtes
	Löögihoiatus on inaktiveeritud

Muude seadistuste menüü

	Automaatse nivelleerimise inaktiveerimine (manuaalse kalde reguleerimise korral)
	Helisignaalide järjestuse ümberseadmine
	Pöördlaseri / laserkiire vastuvõtja püsivara versioon
	QR-koodide aktiveerimine/inaktiveerimine
	Scanline-funktsioon
	Valige laserkiire tasandi ja keskpunkti tähise vahemaa ühik ning kalde ühik.millimeeter | kraad, protsent või promilltoll | kraad, protsent või promill (pole kõikidel turgudel saadaval)jalg | kraad, protsent või promill (pole kõikidel turgudel saadaval)

8 Hooldus ja korrashoid

HOIATUS

Vigastuste oht paigaldatud aku korral!

- Enne mis tahes hooldus- ja korrashoiutöid eemaldage seadmest aku!

Toote hooldus

• Kõvasti kinni olev mustus eemaldage ettevaatlikult.
• Puhastage korpust ainult veidi niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.
• Seadme kontaktide puhastamiseks kasutage puhast kuiva lappi.

Laserkiire väljumisava puhastamine

▶ Puhuge tolm laserkiire väljumisavalt ära.
- Ärge puudutage laserkiire väljumisava sõrmedega.

Liiga karedast materjalist lapp võib klaasi kriimustada ja mõjutada seadme täpsust.

Liitiumioonakude hooldus

• Ärge kunagi kasutage akut, mille ventilatsiooniavad on ummistunud. Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Kaitske akut tolmu ja mustuse eest. Årge jätke akut kunagi suure niiskuse kätte (ärge asetage seda vette ja ärge jätke vihma kätte).

Kui aku on märjaks saanud, siis käsitlege seda nii, nagu oleks see kahjustatud. Isoleerige aku tulekindlas anumas ja pöörduge Hilti hooldekeskusesse.

- Hoidke aku puhas ölist ja rasvast. Vältige akusse asjatult tolmu ja mustuse kogunemist. Puhastage akut kuiva pehme harjaga või puhta kuiva lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.

Ärge puudutage aku kontakte ja ärge eemaldage kontaktidelt tehases peale kantud määret.

HILTI

- Puhastage korpust ainult veidi niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.

Tehnohooldus

HOIATUS

Elektrilöögi oht! Elektridetailide asjatundmatu parandamine võib kaasa tuua raskeid vigastusi ja põletusi.

▶ Elektridetaile tohivad parandada ainult elektriala asjatundjad.

• Kontrollige regulaarselt, kas köik nähtavad osad on terved ja juhtelemendid töötavad veatult.
• Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekeskuses.
• Pärast hooldus- ja korrashoiutöid paigaldage köik kaitsseseadised ja kontrollige, kas need töötavad veatult.

Ohutu töö tagamiseks kasutage ainult originaalvaruosi, -materjale ja lisatarvikuid. Hilti heakskiidetud varuosad, materjalid ja lisatarvikud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group

8.1 Möötetäpsuse kontrollimine

Seadme tehniliste spetsifikatsioonide täitmiseks tuleb seade regulaarselt (vähemalt enne iga suuremat/olulisemat tööd) üle kontrollida.

Kui seade on körgelt kukkunud, tuleb kontrollida, kas see on töökorras. Järgmistel tingimustel vöib eeldada, et seade töötab laitmatult.

• Kukkumiskõrgus ei olnud suurem tehnilistes andmetes toodud kõrgusest.
• Seade töötas ka enne kukkumist laitmatult.
• Seade ei saanud kukkudes mehaaniliselt viga (nt Penta-prisma ei purunenud).
• Seade tekitab töötamisel pöörleva laserkiire.

8.2 Horisontaalse põhi- ja rõhttelje kontrollimine 8

1. Paigutage statiiv u 20 m (66 ft) kaugusele seinast ja loodige statiivipea vesiloodi abil horisontaalselt.
2. Kinnitage pöördlaser statiivile ja loodige pöördlaser sihiksälgu abil seina suhtes.
3. Joonis a: Püüdke laserkiire vastuvõtja abil punkt (1) kinni ja märgistage punkt seinal.
4. Pöörake pöördlaserit 90° võrra päripäeva ümber kesktelje. Sealjuures ei tohi pöördlaseri körgust muuta.
5. Joonis b: Püüdke laserkiire vastuvõtja abil teine punkt (2) kinni ja märgistage punkt seinal.
6. Joonis c ja d: Korrake mõlemat eelnevat toimingut veel kaks korda. Püüdke laserkiire vastuvõtja abil punktid (3) ja (4) kinni ning märgistage punktid seinal.

Hoolikal läbiviimisel peaks vertikaalne vahekaugus mölema märgistatud punkti (1) ja (3) (põhitelg) või punktide (2) ja (4) (röhttelg) vahel olema alati <2 mm (20 m korral) (<0.08 in 66 ft korral). Suurema erinevuse korral saatke pöördlaser kalibreerimiseks Hilti hooldekeskusse.

8.3 Vertikaalse telje kontrollimine

1. Paigutage pöördlaser vertikaalselt võimalikult tasasele aluspinnale u 1 kuni 10m kaugusele seinast.
2. Loodige käepidemed seinaga paralleelselt.
3. Lülitage pöördlaser sisse ja märgistage aluspinnal vördluspunkt (R).
4. Märgistage laserkiire vastuvõtja abil punkt (A) seina alumises otsas.
5. Märgistage laserkiire vastuvõtja abil punkt (B) u 10 m (33 ft) kõrgusel.
6. Pöörake pöördlaserit 180°, loodige see põrandal oleva võrdluspunkti (R) ja seinal oleva alumise märgistuspunkti (A) suhtes. Selleks võib kasutada ka automaatset loodimist. 351
7. Märgistage laserkiire vastuvõtja abil punkt (C) u 10 m (33 ft) kõrgusel.

Hoolikal läbiviimisel peaks mölema märgistatud punkti (B) ja (C) vaheline horisontaalne vahekaugus olema < 2mm (10 m korral) (<0.08 in 33 ft korral). Suurema erinevuse korral saatke pöördlaser kalibreerimiseks Hilti teeninduskeskusse.

8.4 Hilti möötetehnika hooldekeskus

Hilti mõõtetehnika hooldekeskus kontrollib seadet ja kõrvalekallete korral taastab seadme vastavuse spetsifikatsioonidele ning kontrollib seadet uuesti. Spetsifikatsioonidele vastavust kontrollimise ajal kinnitab kirjalikult hoolduse sertifikaat. Soovitatav on:

• Valige kasutuse jaoks sobiv kontrollisagedus.
• Pärast seadmele erakordselt suure koormuse avaldumist, enne tähtsaid töid, kuid vähemalt kord aastas laske seadet Hilti möötetehnika hooldekeskuses kontrollida.

Hilti mõõtetehnika hooldekeskuses läbiviidud kontrollimine ei vabasta kasutajat kohustusest kontrollida seadet enne kasutamist ja kasutamise ajal.

9 Transport ja hoiustamine

Akuga tööriistade ja akude transport

ETTEVAATUST

Soovimatu käivitumine transportimisel!

▶ Transportige tooteid ilma akudeta!

▶ Eemaldage aku/akud.
- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riigisiseseid nõudeid.
- Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.
- Iga kord enne kasutamist ning enne ja pärast pikemat transporti või hoiustamist kontrollige seadet ja akusid vigastuste suhtes.

Akuga tööriistade ja akude hoiustamine

HOIATUS

Defektsed akud või lekkivad akud võivad tekitada vigastusi!

- Kasutusvälisel ajal eemaldage seadmest aku!

Hoidke seadet ja akusid jahedas ja kuivas kohas. Pidage kinni tehnilistes andmetes 344 toodud temperatuuripiirangutest.
- Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
- Ärge hoidke akusid päikese käes, radiaatori peal või klaasi taga.
▶ Hoidke seadet ja akusid lastele ja kõrvalistele isikutele ligipääsmatus kohas.
- Iga kord enne kasutamist ning enne ja pärast pikemaajalist seismist kontrollige seadet ja akusid kahjustuste suhtes.

10 Abi tõrgete puhul

Järgige köigi törgete korral aku olekunäidikut. Vt ptk Liitium-ioonaku näldud 343.

Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida Te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse.

Tõrge	Võimalik põhjus	Lahendus
Aku LED-tuled on kustunud	Aku on defektne.	▸ Pöörduge Hilti hooldekeskusse.
Aku ei fikseeru kuuldava klõp satusega.	Aku fiksaatorid on määrdunud. ▶	Puhastage fiksaatorid ja paigaldage aku uuesti.
Seade või aku läheb väga kuumaks.	Elektriline rike	▸ Lülitage toode kohe välja, eemaldage patareid ja võtke ühendust Hilti hooldekeskuse-ga.
Tõrge Võimalik põhjus Lahendus
Laseri vastuvõtja patarei on nõrk		Laserkiire vastuvõtja patarei on tühi.► Asendage laserkiire vastuvõtja patareid.
____Laserkiire vastuvõtja patarei on tühi		Laserkiire vastuvõtja patarei on tühi.► Asendage laserkiire vastuvõtja patareid.
Pöördlaseri aku laetuse aste on madal		Pöördlaseri aku laetuse aste on madal.► Laadige akut.
Pöördlaseri aku on täielikult tühjenenud		Pöördlaseri aku on täielikult tühje- nenud.► Laadige akut.
Statiivi aku laetuse aste on madal		Statiivi aku laetuse aste on madal.► Laadige akut.
Statiivi aku on täielikult tühje- nenud		Statiivi aku on täielikult tühjenenud.► Laadige akut.
Laserkiirt ei tuvastatud		Laserkiir on väljaspool vastuvõtu- välja.► Viige laserkiire vastuvõtja laserkiire tasandi kõrgusele. Vastuvõtuväli peab olema suunatud pöördlaseri poole.
Törge Võimalik põhjus Lahendus
Laserkiire vastuvõtja on väljaspool võimalikku laserkiire tasandit	Laserkiire vastuvõtja on liiga kauge väljaspool laserikiire tasandi võimalikku asendit, valitud funktsiooni ei ole võimalik teostada.	Kontrollige oma paigaldust. Järgige pöördlaseri maksimaalset kallet või automaatse statiivi maksimaalset kõrguse kompen-seerimist ja käivitage funktsioon uuesti.
[IMAGE]Järelevalverežiimi hoiatus	Järelevalvefunktsioon ei ole võimalik või on katkenud.	Kontrollige pöördlaseri ja laserikiire vastuvõtja positsioneerimist ja joondage seadmed vajaduse korral uuesti välja.Eemaldage laserkiire tasapinnast takistused.Taaskäivitage järelevalvefunktsioon.
[IMAGE]Kalde reguleerimine / nivel-leerimine ei ole võimalik	Laserkiire vastuvõtja on väljaspool võimalikku automaatset kallutus-piirkonda.	Järgige pöördlaseri maksimaalset automaatset kallutuspiirkonda.
	Laser on liiga tugevasti kaldu, nivelleerimine ei ole võimalik.	Viige pöördlaser võimalikult püstisesse asendisse.
		Lülitage pöördlaser välja ja uuesti sisse.
[IMAGE]Löögihoiatus rakendunud	Pöördlaseri liiga tugev vibratsioon.	Asetage pöördlaser vähese vibratsiooniga asukohta.
[IMAGE]Unerežiim aktiveeritud	Unerežiim aktiveeritud.	Pöördlaseriga edasi tööta-miseks inaktiveerige unerežiim.
[IMAGE]Puudub ühendus pöördla-seriga	Puudub ühendus pöördlaseriga:	Viige tooted teineteisele lähe-male, lülitage mölemad tooted välja ja uuesti sisse.
		Kui ühendust jätkuvalt ei looda, siduge mölemad tooted uuesti.
[IMAGE]Puudub ühendus automaatse statiiviga	Puudub ühendus automaatse sta-tiiviga.	Viige tooted teineteisele lähe-male, lülitage mölemad tooted välja ja uuesti sisse.
		Kui ühendust jätkuvalt ei looda, siduge mölemad tooted uuesti.
Tõrge Võimalik põhjus Lahendus
XCKCSidumine põördlaseriga nur-jus	Sidumine põördlaseriga nurjus. ►	Siduge mõlemad tooted uuesti.
Sidumine automaatse statiivi-ga nurjus	Sidumine statiiviga nurjus. ► Siduge mõlemad tooted uuesti.
Vajalik taaskäivitamine	Pöördlaser tuleb uuesti käivitada.	► Lülitage põördlaser välja ja uuesti sisse.
Temperatuur	Pöördlaseril esineb viga. ► Kontrollige põördlaseri paigu-tust (nt vibratsioonivaba, tasans pind jne).
Pöördlaser on defektne	Pöördlaser on defektne.	► Pöörduge Hilti hooldekeskusse.
Riistvaraviga laserkiire vastu-võtjas	Laserkiire vastuvõtjal on riistvaravi-ga.	► Pöörduge Hilti hooldekeskusse.

11 Utiliseerimine

HOIATUS

Valest käitlemisest tingitud vigastuste oht! Eralduvad gaasid või vedelikud on terviseohtlikud.

• Ärge saatke kahjustada saanud akusid posti teel!
  Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
• Käidelge akusid nii, et need ei satu laste kätte.
• Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole.

Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest.

- Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!

12 Tootja garantii

- Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole.

13 FCC-juhis (kehtib USA-s) / IC-juhis (kehtib Kanadas)

Testide tulemused on näidanud, et seade vastab FCC jaotises 15 B-klassi digitaalseadmetele kehtestatud piirmääradele. Need piirmäärad näevad elamupiirkondades kasutamisel ette piisava kaitse häiriva kiirguse eest. Taolist tüüpi seadmed tekitavad ja kasutavad körgsagedusenergiat ja võivad seda ka välja kiirata. Seetõttu võivad nad nõuetevastase kasutuse korral tekitada häireid raadio- ja televisioonivastuvõtus.

Häirete teke ei ole välistatud. Kui seade põhjustab raadio- ja televisioonisignaalide vastuvõtus häireid, mida saab kindlaks teha seadme välja- ja sisselülitamise teel, soovitame seadme kasutajal rakendada häirete kõrvaldamiseks järgmisi meetmeid:

• Vastuvõtuantenn uuesti välja reguleerida või muuta antenni asendit.
• Suurendada vahemaad seadme ja vastuvõtja vahel.
• Ühendada seade vastuvõtja vooluringist erineva vooluringi pistikupessa.
• Paluda abi müüjalt või kogenud raadio-/TV-tehnikult.

See seade vastab asjakohastele kiirgusega kokkupuute piirnormidele.

See seade tuleb paigaldada ja seda tuleb kasutada nii, et saatja ja teie keha vaheline kaugus on vähemalt 20 cm.

Tingimused: USA

Seade vastab FCC-sätete paragrahvile 15.

Seadme kasutuselevõtuks peavad olema täidetud järgmised tingimused.

• Seade ei tohi põhjustada häireid.
• Seade peab taluma kõiki häireid, sealhulgas häireid, mis võivad põhjustada soovimatuid toiminguid.

Tingimused: Kanada

See seade sisaldab litsentsivabu saatjaid/vastuvõtjaid, mis vastavad Kanada Innovatsiooni-, Teadus- ja Majandusarengu Agentuuri litsentsivabadele RSS. Seade on B-klassi seade CAN ICES (B) / NMB (B). Seadme kasutuselevõtuks peavad olema täidetud järgmised tingimused.

• Seade ei tohi põhjustada häireid.
• Seade peab taluma kõiki häireid, sealhulgas häireid, mis võivad põhjustada seadmes soovimatuid toiminguid.

Muudatused ja modifikatsioonid, mille tegemiseks puudub Hilti selgesõnaline nõusolek, võivad piirata kasutaja õigust seadme töölerakendamiseks.

Sisaldab FCC ID: SDL-PR4X

Sisaldab IC: 5228A-PR4X

Seadme puhul rakendatakse FCC Suppliers Declaration of Conformity procedure.

Vastutav osapool on:

Hilti, Inc.

Lisatarvikud, süsteemsed tooted ja lisateavet oma seadme kohta leiate → siit.

Riikide suhtes kehtivad nõuded

Järgmised lõigud sisaldavad vastavate turgude nõuete tingimusi.

Tingimused: Brasilia

Tingimused: Araabia Ühendemiraadid

TDRA

ER37507/24 United Arab Emirates

RoHS (ohtlike ainete kasutamise piiramist reguleeriv direktiiv)

Tabel kehtib Hiina turu suhtes.

限用物質含有情況標示聲明書

See tabel kehtib kasutamiseks Taiwani turul.

15 Hilti Li-Ion-akud

Ohutus- ja kasutusjuhised

Selles dokumendis kasutatakse möistet "aku" taaslaetavate Hilti liitiumioonakude kohta, milles on koondatud mitu liitiumioonelementi. Need on ette nähtud Hilti elektriliste tööriistade jaoks ja neid tohib kasutada üksnes koos Hilti tööriistadega. Kasutage üksnes Hilti originaalakusid!

Kirjeldus

Hilti Akud on varustatud elementide juhtimise ja kaitse süsteemidega.

Akud koosnevad liitumioonelementidest, mis tagavad väga suure spetsiifilise energiatiheduse. Liitiumioona-kudel on väga väike mäluefekt, kuid need on väga tundlikud löökide, süvatühjenemise ja körgete temperatuuride suhtes.

Hilti akude jaoks heakskiidetud tooted leiate Hilti Store või veebisaidilt: www.hilti.group

Ohutus

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
Käsitlege akusid ettevaatlikult, et vältida on kahjustusi ja terviseohtlike vedelike eraldumist!
- Akusid ei tohi mingil juhul modifitseerida ega manipuleerida!
- Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C ega põletada.

• Ärge kasutage ega laadige akusid, millele on avaldnud löök või mis on muul viisil kahjustada saanud. Kontrollige regulaarselt, ega akudel ei ole märke kahjustustest.
• Ärge kunagi kasutage ringlusse võetud või parandatud akusid.
• Ärge kasutage akut või akutoitega elektrilist tööriista kunagi lõögitarvikuna.
• Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
• Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
  Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.
• Kasutage üksnes seda tüüpi aku jaoks ette nähtud laadimisseadmeid ja elektrilisi tööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
• Ärge kasutage ega säilitage akut plahvatusohtlikus keskkonnas.
  Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Tegutsege vastavalt juhistele, mis on esitatud peatükis Meetmed aku süttimise korral.

Toimimine kahjustada saanud akude korral

Kui aku on kahjustada saanud, võtke alati ühendust Hilti hooldekeskusega.
- Ärge kasutage akut, millest eraldub vedelikku.
▶ Vedeliku väljavoolamise korral vältige selle otsest sattumist silma või nahale. Akust eraldunud vedeliku käitlemisel kandke alati kaitsekindaid ja kaitseprille.
Akust välja voolanud vedeliku eemaldamiseks kasutage selleks ette nähtud keemilist puhastusvahendit. Järgige akuvedeliku suhtes kehtivaid eeskirju.
- Asetage defektne aku tulekindlasse mahutisse ja katke see kuiva liiva, kriidipulbri (CaCO3) või silikaadiga (vermikuliiit). Seejärel sulgege õhukindlalt kaanega ja hoidke mahutit eemal süttivatest gaasidest, vedelikest ja tuleohtlikest esemetest.
Toimetage mahuti Hilti Store või põörduge pädeva jäätmekäitlusettevõtja poole. Kahjustada saanud akude transportimisel järgige kohalikke veoeeskirju!

Toimimine kasutusressursi ammendanud akude korral

Pange tähele, kui aku töötab ebaharilikult, näiteks kui laadimisel esineb törkeid, laadimisaeg on ebatavaliselt pikk, jõudlus tuntavalt väheneb, LED-tuled ebaharilikult põlevad või akust voolab välja vedelikku. Need annavad märku sellest, et aku sisemuses võib esineda probleeme.
Kui teil on aku suhtes kahtlusi, võtke ühendust Hilti hooldekeskusega.
Kui aku enam ei tööta, kui akut ei saa enam laadida või kui akust eraldub vedelikku, ei tohi akut enam kasutada. Vt punkti ja korrashoid kasutuskõlbmatuks muutunud seadmete käitlus.

Meetmed aku süttimise korral

HOIATUS

Aku põlengu oht! Põlevast akust eraldub ohtlikke ja plahvatada võivaid vedelikke ja aure, mis võivad kaasa tuua korrosioonist tingitud vigastusi, põletusi ja plahvatusi.

▶ Aku põlengu kustutamisel kandke isikukaitsevahendeid.

• Kahjulike ja plahvatusohtlike aurude ärajuhtimiseks tagage piisav ventilatsioon.
• Intensiivse suitsu tekkimise korral lahkuge ruumist kohe.
  ▶ Hingamisteede ärrituse korral pöörduge arsti poole.
  ▶ Helistage päästeametisse, enne kui üritate tuld kustutada.
  Aku põlengut kustutage üksnes veega, seejuures olge võimalikult kaugel. Pulberkustutid ja kustutustekid ei toimi liitiumioonakude korral. Ümbritseva ala põlengut saab kustutada tavaliste kustutusvahenditega.
• Ärge üritage suures koguses põlevaid akusid liigutada. Eemaldage läheduses olevad terved akud, et kahjustada saanud akusid isoleerida.

Kui aku ei jahtu, suitseb või põleb:

Töstke see kühvliga üles ja visake vett täis ämbrisse. Jahutav toime takistab tulekahju levimist akuelementidele, mis ei ole veel jõudnud süttimiseks kriitilisele temperatuurile.
Laske akul vähemalt 24 tundi ämbris seista, kuni see on täielikult jahtunud.
▶ Vt Toimimine kahjustada saanud akude korral.

Andmed transpordi ja ladustamise kohta

▶ Töötemperatuur vahemikus -17°C ja +60°C / 1°F ja 140°F.
▶ Hoiutemperatuur vahemikus -20°C ja +40°C / -4°F ja 104°F.

HILTI

• Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
  Hoidke akusid võimalikult jahedas ja kuivas kohas. Jahedas kohas hoidmine pikendab aku tööaega. Ärge hoidke akut kunagi päikese käes, radiaatori peal ega aknalaual.
• Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.
• Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riiklikke eeskirju.

Korrashoid ja käitlemine

Hoidke aku puhas ning vaba ölist ja rasvast. Vältige ebavajalikku tolmu või mustust akul. Puhastage aku kuiva, pehme pintsli või puhta kuiva lapiga.
- Ärge kasutage akut, mille ventilatsiooniavad on ummistunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
- Ärge laske võõrkehadel sattuda aku sisemusse.
- Ärge laske niiskusel tungida aku sisemusse. Kui niiskus on tunginud aku sisemusse, siis käsitlege akut nii, nagu oleks see kahjustada saanud ja paigutage aku tulekindlasse mahutisse.
▶ Vt Toimimine kahjustada saanud akude korral.

Vale käitlemise töttu väljatungivad gaasid või vedelikud võivad kahjustada tervist. Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Kahjustada saanud akude transportimisel järgige kohalikke veoeeskirju!

- Ärge visake akusid olmejäätmete hulka!

Käidelge akusid nii, et need ei satu laste kätte. Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
