BRUKSANVISNING PM 50MG-22 HILTI

Følgende symboler anvendes på illustrationer:

Mulige anvendelsesformål er:

5.3 Fjernelse af batteri

1. Sæt valgkontakten på position (til/frigjort).

▶ De lodrette laserlinjer aktiveres.

1. Sæt valgkontakten på position OFF.

▶ Laserstrålen deaktiveres, og pendulet låses.

6.6 Anvendelseseksempler

7 Rengøring og vedligeholdelse

ADVARSEL

Fare for personskader ved isat batteri!

Berør ikke batteriets kontakter, og fjern ikke det fedt fra kontakterne, som er påført fra fabrikken.

7.2 Hilti Service for måleteknik

8 Transport og opbevaring

Foranstaltninger ved batteribrand

ADVARSEL

Vedligeholdelse og bortskaffelse

Hantering av återvinningsbara material

3.6.2 Visning av batteristatus

5.1 Laddning av batteri

Oavsiktlig start under transport. !

Hantering av skadade batterier

Hantering av batterier som slutat fungera

Original bruksanvisning

1 Informasjon om bruksanvisningen

1.1 Om denne bruksanvisningen

- Advarsel! Før du tar i bruk produktet må du sørge for å ha lest og forstått den medfølgende bruksanvisningen, herunder instruksjonene, sikkerhets- og varselinformasjon, illustrasjoner og spesifikasjoner. Gjør deg særlig kjent med alle instruksjoner, sikkerhets- og varselinformasjon, illustrasjoner, spesifikasjoner samt deler og funksjoner. Ved manglende overholdelse er det fare for elektrisk støt, brann og/eller for alvorlige personskader. Oppbevar bruksanvisningen med alle instruksjoner, sikkerhets- og varselinformasjon for senere bruk.

- HILTI -produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres spesielt om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller ikke brukes på tiltenkt måte.

- Den medfølgende bruksanvisningen er i tråd med det aktuelle tekniske nivået på trykketidspunktet. Du finner alltid den mest oppdaterte versjonen på nettet på Hiltis produktside. Følg lenken eller QR-koden i denne bruksanvisningen, merket med symboler.

• Pass på at bruksanvisningen følger med produktet när det overlates til andre personer.

1.2 Symbolforklaring

Farehenvisninger advarer mot farer under håndtering av produktet. Følgende signalord brukes:

FARE!

For en umiddelbart truende fare som kan føre til alvorlige personskader eller død.

ADVARSEL

ADVARSEL!

- Varsler en mulig fare som kan føre til alvorlige personskader eller død.

! FORSIKTIG

FORSIKTIG!

- Varsler om en mulig farlig situasjon som kan føre til personskade eller materiell skade.

1.2.2 Symboler i bruksanvisningen

Følgende symboler benyttes i denne bruksanvisningen:

1.2.3 Symboler i illustrasjoner

Følgende symboler brukes i illustrasjonene:

2	Disse tallene viser til illustrasjonen i begynnelsen av denne bruksanvisningen.
3	Nummereringen i illustrasjoner henviser til viktige arbeidstrinn eller viktige komponenter for arbeidstrinnene. I teksten i blir disse arbeidstrinnene eller komponentene markert med tilhørende numre, f.eks. (3).
11	Posisjonsnumrene brukes i illustrasjonen Oversikt og henviser til numrene på teksten i avsnittet Produktoversikt.
	Dette symbolet betyr at håndtering av produktet krever stor grad av oppmerksomhet.

1.3 Produktavhengige symboler

Følgende symboler kan brukes på produktet:

1.4 Klistremerker på produktet

Laserinformasjon

LASERSTRÅLING! IKKE SE INN I STRÅLEN! PRODUKT I LASERKLASSE 2.

Laserklasse 2, basert på standarden IEC60825-1/EN60825-1:2014 og i samsvar med CFR 21 § 1040 (Laser Notice 56).

HILTI -produkter er laget for profesjonell bruk og må kun brukes, vedlikeholdes og repareres av kyndig personale. Dette personalet må informeres om eventuelle farer som kan oppstå. Produktet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personale eller det benyttes feil.

- Skriv inn serienummeret i tabellen nedenfor. Du trenger produktspesifikasjonene ved henvendelser til Hiltis representant eller servicesenter.

Produktspesifikasjoner

Multilinjelaser PM 50MG-22
Generasjon 01
Serienummer

1.6 Samsvarserklæring

Produsenten erklærer under sitt eneansvar at produktet som er beskrevet her, oppfyller kravene i gjeldende lovgivning og er i samsvar med gjeldende standarder.

Den tekniske dokumentasjonen er lagret her:

2.1 Generelle sikkerhetsanvisninger for måleverktøy

ADVARSEL! Les alle sikkerhetsanvisninger og andre anvisninger. Måleverktøy kan medføre farer hvis de behandles ufagmessig. Manglende overholdelse av sikkerhetsanvisningene og instruksene nedenfor kan føre til skader på måleverktøyet og/eller alvorlige personskader.

Overhold alle sikkerhetsanvisninger og instruksjoner i hele bruksperioden.

Sikkerhet på arbeidsplassen

• Hold arbeidsområdet rent og godt opplyst. Rotete eller dårlig belyste arbeidsområder kan føre til ulykker.
  Ikke bruk produktet i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støv.
• Hold barn og andre personer på sikker avstand mens produktet brukes.
• Produktet må bare brukes innenfor de definerte bruksgrensene.
  ▶ Følg nasjonale forskrifter for ulykkesforebygging.

Elektrisk sikkerhet

• Hold produktet unna regn og fuktighet. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger og eksplosjoner.
• Selv om produktet er beskyttet mot inntrenging av fuktighet, bør du likevel tørke av det før du setter det i transportbeholderen.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, og gå fornuftig fram under arbeidet med et måleverktøy. Ikke bruk måleverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av måleverktøyet kan være nok til å forårsake alvorlige personskader.
- Unngå uhensiktsmessige arbeidsposisjoner. Sørg for å stå stødig og i balanse.
- Bruk personlig verneutstyr. Bruk av personlig verneutstyr reduserer risikoen for personskader.
Ikke sett verneanordninger ut av drift og ikke fjern informasjons- og varselskilt.
Unngå utilsiktet start. Forsikre deg om at måleverktøyet er slått av før du kobler det til stikkontakten eller batteriet, løfter eller flytter på det.

HILTI

• Bruk produktet og tilbehøret i samsvar med disse instruksene og slik det er foreskrevet for denne typen apparater. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Brukes produkter på andre områder enn tiltenkte bruksområder, kan dette føre til farlige situasjoner.
  Ikke føl deg for trygg og ikke bryt sikkerhetsreglene for måleverktøy, heller ikke når du etter lang tids bruk er blitt fortrolig med måleverktøyet. Et øyeblikks uaktsomhet kan føre til alvorlige personskader.
  Måleverktøyet må ikke brukes i nærheten av medisinske apparater.

Bruk og behandling av måleverktøyet

• Bruk produktet og tilbehøret bare i teknisk feilfri stand.
• Oppbevar måleverktøy som ikke brukes, utenfor barns rekkevidde. Ikke la personer som ikke er fortrolige med produktet, eller ikke har lest instruksjonene, bruke verktøyet. Måleverktøy er farlige når de brukes av uerfarne personer.
  Sørg for grundig stell av måleverktøy. Kontroller at bevegelige deler på måleverktøyet fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på måleverktøyets funksjon. Få skadde deler reparert før måleverktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdte måleverktøy.
  Produktet må ikke modifiseres eller manipuleres. Endringer og modifikasjoner som ikke uttrykkelig er tillatt av Hilti, kan begrense brukerens rett til å ta i bruk produktet.
• ør viktige målinger og etter et fall i bakken eller andre mekaniske påkjenninger, må måleverktøyets nøyaktighet kontrolleres.
  I prinsippet kan måleresultatene bli påvirket av bestemte betingelser i omgivelsene. Dette kan f.eks. være nærhet til apparater som lager sterke magnetiske eller elektromagnetiske felt, vibrasjoner og temperaturendringer.
  Raskt skiftende målebetingelser kan føre til feil måleresultater.
  Hvis produktet blir flyttet fra sterk kulde til varme omgivelser eller omvendt, må produktet akklimatiseres før bruk. Store temperaturforskjeller kan føre til feiloperasjoner og uriktige måleresultater.
  ▶ Ved bruk av adaptere og tilbehør må det kontrolleres at tilbehøret er festet på en sikker måte.
• Selv om måleverktøyet er konstruert for krevende bruk på byggeplasser, må det behandles forsiktig på lik linje med andre optiske og elektriske produkter (kikkerter, briller, fotoapparat).
  ▶ Overhold angitte driftstemperaturer og lagringstemperaturer.

2.2 Ekstra sikkerhetsanvisninger for lasermåleverktøy

Ved ukyndig åpning av produktet kan det sendes ut laserstråling som overstiger klasse 2. Få alltid produktet reparert av Hilti Service.
Arbeidsplassen må sikres. Under oppstilling av produktet må du passe på at du ikke retter laserstrålen mot andre personer eller mot deg selv. Laserstrålene skal gå langt over eller under øyehøyde.
- Hold laservinduet rent for å unngå feilmålinger.

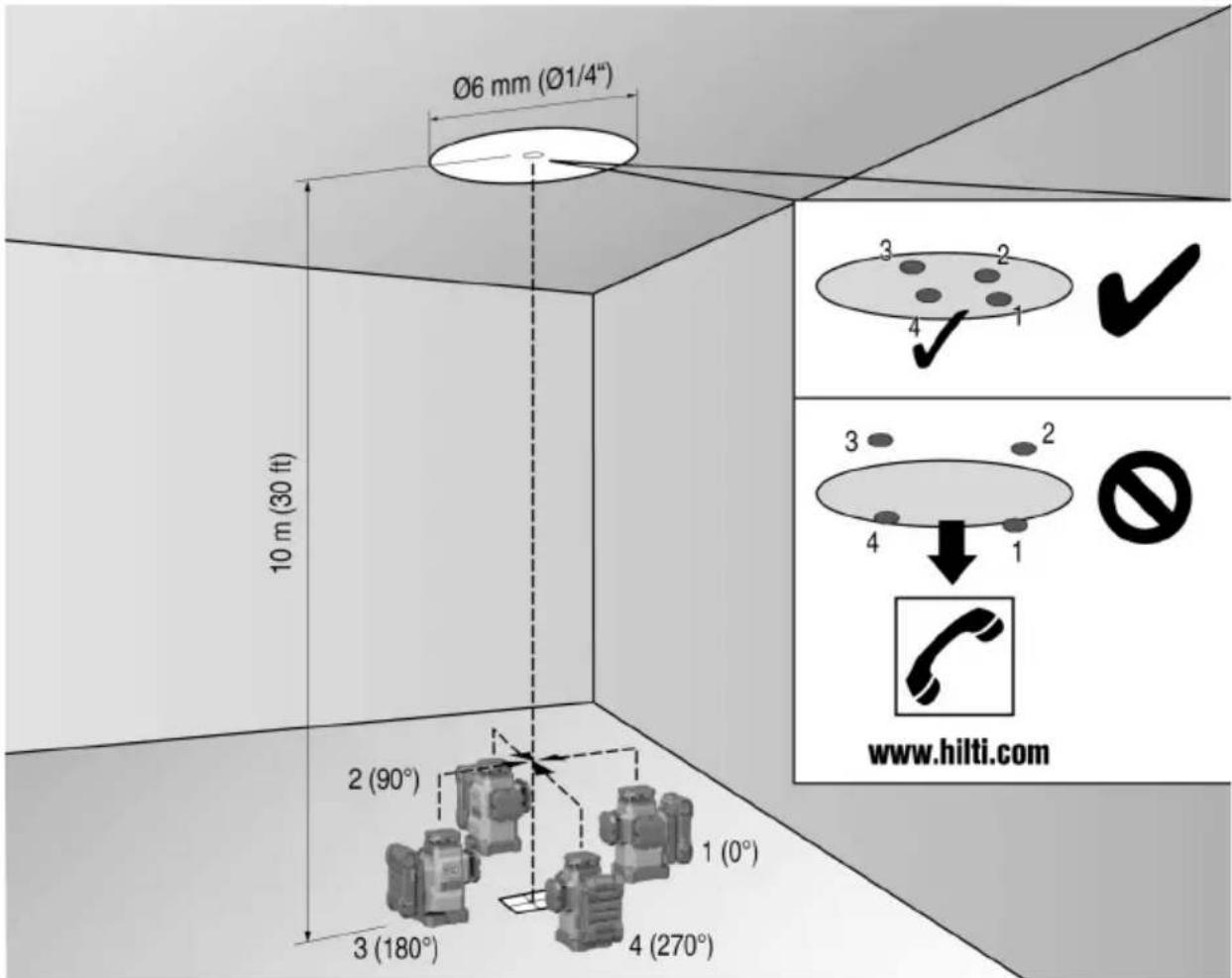

- Kontroller at produktet er nøyaktig før måling/bruk og flere ganger under bruken.
Målinger i nærheten av reflekterende objekter eller overflater, gjennom glassruter eller lignende materiale kan føre til feilaktige resultater.
- Monter produktet på en egnet holder, på et stativ eller plasser det på et jevnt underlag.
- Arbeid med målestenger i nærheten av høyspentledninger er ikke tillatt.
Påse at ingen andre lasermåleverktøy benyttes i nærheten som kan påvirke dine målinger.
Ikke la laserstråler sendes over uoverväkede områder.

Fare for personskade på grunn av verktøy og/eller tilbehør som faller ned. Kontroller før arbeidet påbegynnes at batteri og montert tilbehør er godt festet.
Maksimal nøyaktighet oppnås ved å projisere linjen på en loddrett, jevn flate. Niveller produktet 90° i forhold til overflaten.

2.4 Elektromagnetisk kompatibilitet

Selv om produktet oppfyller de strenge kravene i de berørte direktivene, kan Hilti ikke utelukke muligheten for at produktet blir påvirket av kraftig stråling, noe som kan føre til feilfunksjon. I slike tilfeller eller ved andre usikre forhold må det foretas kontrollmålinger. Hilti kan heller ikke utelukke at annet utstyr (f.eks. navigasjonsutstyr for fly) forstyrres.

2.5 Laserklassifisering for produkter i laserklasse 2

Produktet tilsvarer laserklasse 2 iht. IEC / EN 60825-1: 2014 og iht. CFR 21 § 1040 (FDA). Disse produktene kan brukes uten ytterligere beskyttelsestiltak. Likevel må man ikke se inn i lyskilden, på samme måte som man ikke må se direkte mot solen. Ved direkte øyekontakt lukker du øynene og flytter hodet ut av strålingsområdet. Ikke rett laserstrålen mot personer.

2.6 Aktsom håndtering og bruk av batterier

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier.

Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.

▶ Bruk kun batterier i teknisk feilfri stand.

▶ Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!

▶ Batterier må under ingen omstendigheter modifiseres eller manipuleres!

▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C (176 °F) eller brennes.

Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadet på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.

▶ Bruk aldri resirkulerte eller reparerte batterier.

- Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.

- Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.

Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.

Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosjoner.

- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.

- Ikke bruk eller oppbevar batteriet i eksplosjonsfarlige omgivelser.

Hvis batteriet er for varmt til at du kan ta på det, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".

Følg spesielle retningslinjer som gjelder for transport, lagring og bruk av litium-ion-batterier. → Side 205

Les informasjonen om sikkerhet og bruk av Hilti li-ion-batterier, som du finner ved å skanne QR-koden bakerst i denne bruksanvisningen.

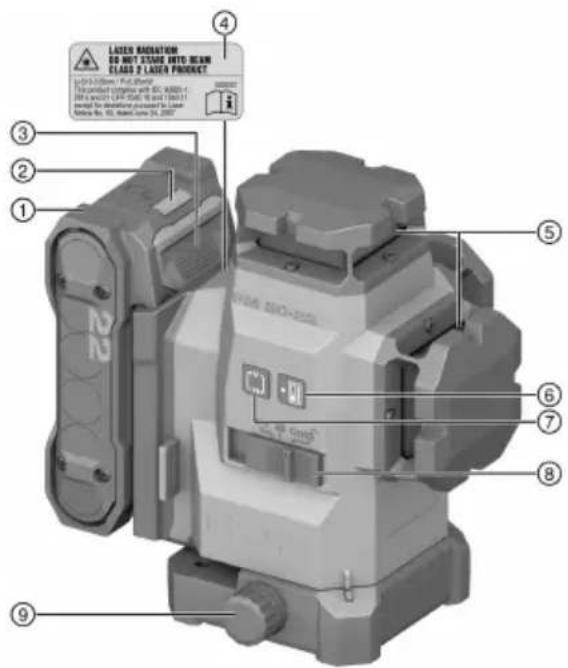

3.1 Produktoversikt

LAYER RADIATION EN NOT EXAMED INTO BEAM CLASS 2 LAYER PROJECT 1 2 3 4 5 6 7 8 9

① Batteri
② Statusindikator for batteri
③ Utløserknapp for batteri
④ Varseletiketter
⑤ Laserstrålevindu
⑥ Knapp for mottakermodus
⑦ Knapp for linjemodus
⑧ Valgbryter på/av og låsing/opplåsing av pendelen
⑨ Dreieknapp for finjustering

3.2 Forskriftsmessig bruk

Produktet er en selvnivellerende multilinjelaser. Med denne laseren kan man arbeide helt alene og overføre en vinkel på 90°, nivellere vannrett samt utføre innrettingsoppgaver og nøyaktig lodding.

Produktet er fortrinnsvis beregnet for bruk innendørs, og det er ingen erstatning for en rotasjonslaser. Ved utendørs bruk må man passe på at rammebetingelsene tilsvarer dem ved innendørs bruk eller benytte en Hilti lasermottaker.

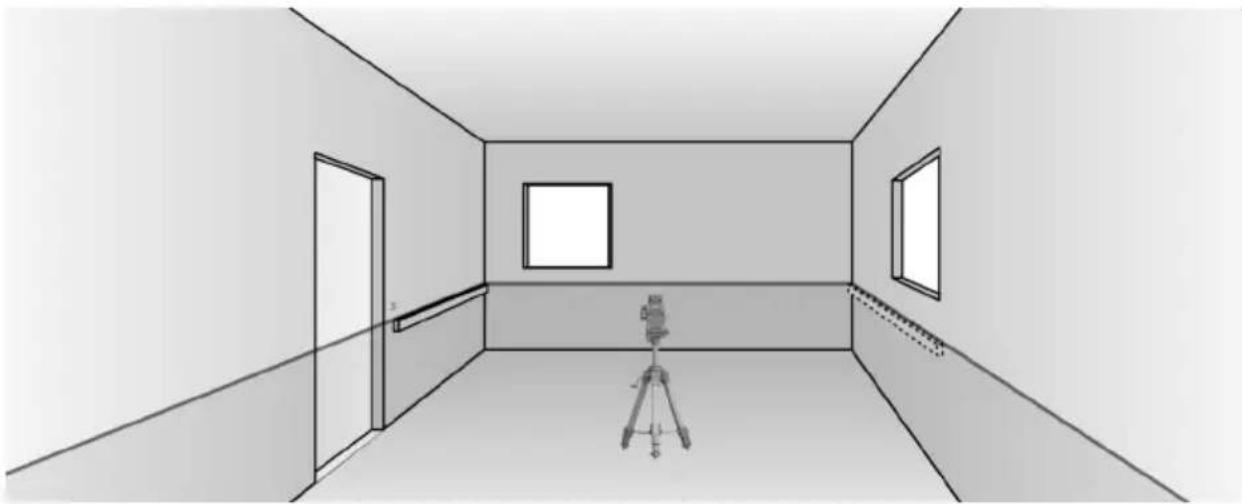

Mulige bruksområder er:

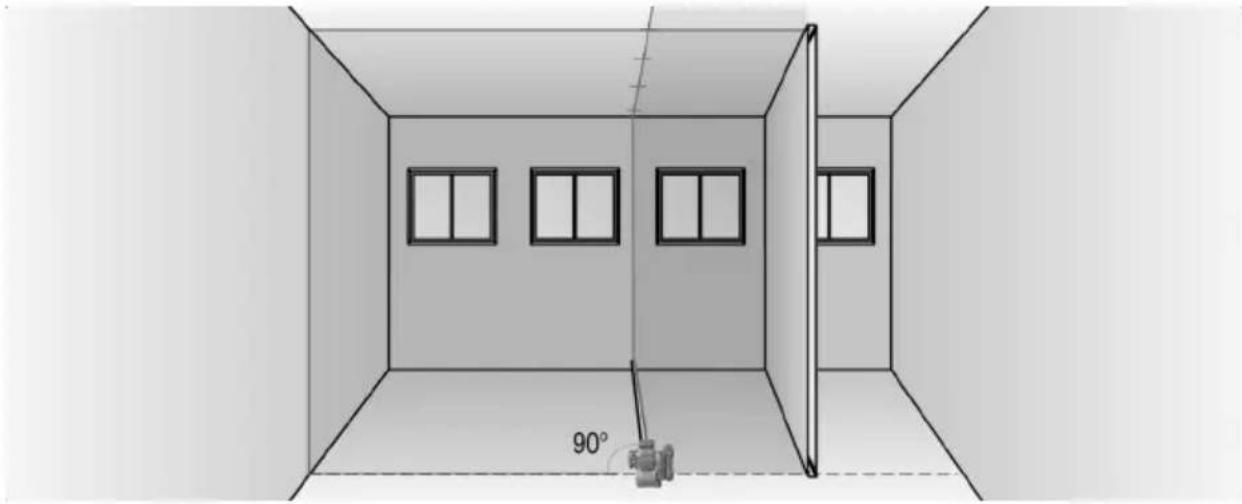

• Markering av plasseringen av skillevegger (i rett vinkel og loddrett).
• Kontroll og overføring av rette vinkler.

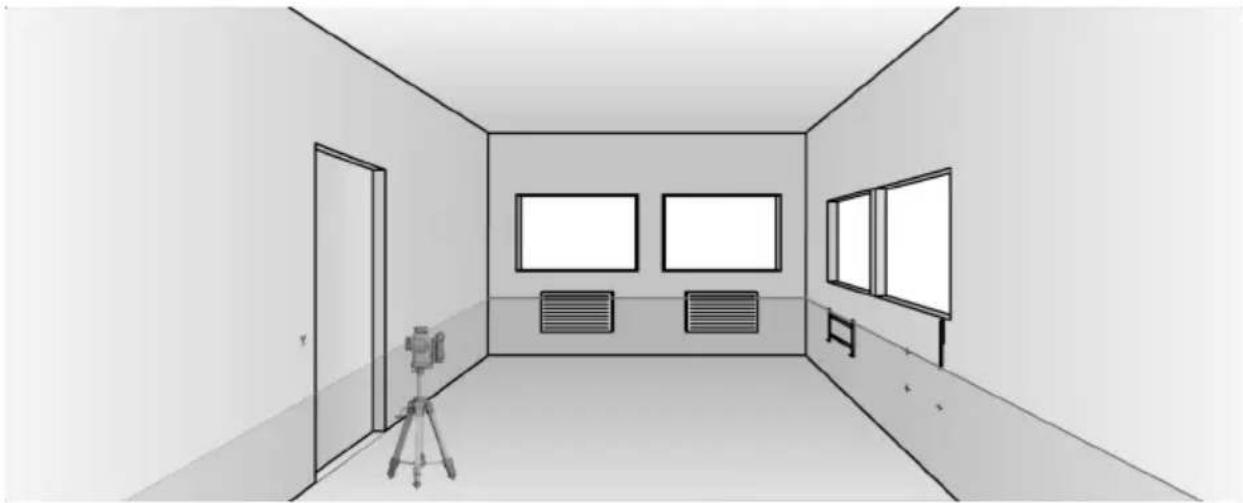

• Innretting av anleggsdeler/installasjoner og andre strukturelementer i tre akser.
  • Overføring av punkter som er markert på gulvet, til taket.
• Til dette produktet må det bare benyttes Hilti Nuron li-ion-batterier i serien B 22 som er angitt i denne tabellen.
• Til disse batteriene må det bare benyttes Hilti-ladere i seriene som står oppført i denne tabellen.

3.3 Egenskaper

Produktet har tre grønne 360° laserlinjer med en rekkevidde på inntil 40 m (131 ft) samt fem strålekrysningspunkter (foran, bak, til venstre, til høyre og oppe). Rekkevidden er avhengig av lysforholdene i omgivelsene.

I tillegg finner du godkjente systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group

3.5 Driftsmeldinger

Tilstand Betydning
Laserstrålen blinker to ganger hvert 10. sekund (pendel ikke blokkert) eller 2. sekund (pendel blokkert).	Batteriene er nesten tomme.
Laserstrålen blinker fem ganger og blir deretter stående fast på.	Aktivering eller deaktivering av mottakermodus.
Laserstrålen blinker med svært høy frekvens. Apparatet kan ikke foreta selvnivellering.
Laserstrålen blinker hvert 5. sekund. Driftstype hellende linje: Pendelen er blokkert og derfor er linjene ikke nivellert.

3.6 Indikatorer for li-ion-batteriet

Hilti Nuron Li-ion-batterier kan indikere ladetilstand, feilmeldinger og batteriets tilstand.

3.6.1 Indikatorer for ladetilstand og feilmeldinger

ADVARSEL

Fare for personskader på grunn av batteri som faller ned!

Når du har satt i batteriet og trykt på låseknappen, må du kontrollere at batteriet igjen klikker på plass i produktet som brukes.

For å få frem en av følgende indikatorer trykker du kort på batteriets utløserknapp.

For å sjekke tilstanden til batteriet holder du utløserknappen inne i over tre sekunder. Systemet registrerer ikke mulige funksjonsfeil på batteriet som følge av skjødesløs bruk, som f.eks. at det er mistet ned, er påført hull eller skader forårsaket av eksterne varmekilder osv.

Tilstand Betydning
Alle LED-ene lyser som løpelys og deretter lyser (1) LED konstant grønt.	Batteriet kan brukes videre.
Alle LED-ene lyser som løpelys og deretter blinkeén (1) LED raskt gult.	Kartlegging av batteriets tilstand kunne ikke fullføres. Gjenta prosedyren eller kontaktHiltiservice.
Alle LED-ene lyser som løpelys og deretter lyser(1) LED konstant rødt.	Elvis et tilkoblet produkt fortsatt kan brukes, er den gjenværende batterikapasiteten under 50 %.Hvis et tilkoblet produkt ikke lenger kan brukes, er batteriets levetid over og batteriet må skiftes ut.KontaktHiltiservice.

4 Tekniske data

Rekkevidde til linjer og krysningspunkt uten lasermottaker		≤ 40 m(≤ 131 ft - 3 in)
Rekkevidde av linjer og krysspunkt med lasermottaker		2 m ... 65 m(6 ft - 7 in ... 213 ft - 3 in)
Selvnivelleringstid (typisk)		3 s
Selvnivelleringsområde (typisk)		±4,25°
Nøyaktighet		±3,0 mm på 10 m(±0,12 in på 32 ft - 10 in)
Linjetykkelse (typisk) 5 m (16,4 in)		2,5 mm(0,10 in)
	10 m (32,8 in)	4,0 mm(0,16 in)
Laserklasse		Klasse 2, synlig, 510-530 nm
Driftstid (typisk, alle linjer på) B 22-55		14 t ved 24 °C(14 t ved 75 °F)
	B 22-85	24 t ved 24 °C(24 t ved 75 °F)
Driftstid (typisk, kun horisontale eller vertikale linjer på)	B 22-55	22 t ved 24 °C(22 t ved 75 °F)
	B 22-85	32 t ved 24 °C(32 t ved 75 °F)
Automatisk utkobling (aktiveres etter)		1 t
Beskyttelsesklasse (gjelder ikke for Nuron B 22 batteri)		IP 54
Stativgjenger		BSW 5/8" | UNC1/4"
Stråledivergens		0,05 ... 0,08 mrad * 180°
Gjennomsnittlig utgangseffekt (RE = tilgjengelig emisjonslasereffekt)		< 2 mWFor laserklasse 2 er grenseverdien for tilgjengelig emisjonslasereffektAEL klasse 2 = > 2 mW
Bølgelengde (λ)		510 nm ... 530 nm± 10 nm
Pulslengde (tp)		< 80 μs
Pulsfrekvens (f)		< 12 kHz
Vekt iht. EPTA-prosedyre 01 uten batteri		1,29 kg
Mål (Lengde x bredde x høyde)		140 mm x 128 mm x 180 mm(5,5 in x 5,0 in x 7,1 in)
Driftsmodusindikator		Lasestråler og statusindikatorNuron B 22 batteri
Driftstemperatur		-10 °C ... 40 °C(14 °F ... 104 °F)
Lagringstemperatur		-25 °C ... 63 °C(-13 °F ... 145 °F)

4.2 Batteri

Batteriets driftsspenning	21,6 V
Vekt batteri	Se kapittelet "Forskriftsmessig bruk"
Omgivelsestemperatur under drift	-17 °C ... 60 °C(1 °F ... 140 °F)
Lagringstemperatur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Batteritemperatur ved ladestart	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Klargjøring til arbeidet

FORSIKTIG

Fare for personskader på grunn av utilsiktet start!

Før batteriet settes i, må det kontrolleres at det tilhørende produktet er slått av.

Følg sikkerhetsanvisningene og advarslene i denne bruksanvisningen og på produktet.

5.1 Lade batteriet

1. Les bruksanvisningen for laderen før lading.
2. Kontaktene på batteriet og laderen må være rene og tørre.
3. Lad opp batteriet i en godkjent lader. → Side 194

5.2 Sette i batteri

ADVARSEL

Fare for personskader på grunn av kortslutning eller ved at batteriet faller ned!

Forsikre deg om at det ikke er fremmedlegemer ved kontaktene på batteriet og kontaktene på produktet før du setter batteriet inn i maskinen.
- Kontroller at batteriet alltid går riktig i inngrep.

1. Lad batteriet helt opp før første gangs bruk.
2. Skyv batteriet inn i produktet til det klikker hørbart på plass.
3. Kontroller at batteriet sitter godt fast.

5.3 Ta ut batteri

1. Trykk på batteriets opplåsingsknapp.
2. Trekk batteriet ut av produktet.

5.4 Fallsikring

ADVARSEL

Fare for personskader som følge av at verktøy og/eller tilbehør faller ned!

• Bruk bare verktøysnoren som er anbefalt av Hilti til produktet.
• Kontroller festepunktet for verktøysnoren for mulige skader før hver bruk.

Følg nasjonale retningslinjer for arbeid i høyden.

Bruk som fallsikring til dette produktet kun en kombinasjon av Hilti fallsikringen #2293133 med Hilti verktøysnor #2261970.

• Fest fallsikringen i monteringsåpningene for tilbehør. Kontroller at den sitter forsvarlig fast.
  Fest den ene karabinkroken på verktøysnoren til fallsikringen og den andre karabinkroken til en bærende konstruksjon. Kontroller at begge karabinkrokene sitter forsvarlig fast.

Følg bruksanvisningene for Hilti fallsikring samt Hilti verktøysnor.

6 Betjening

FORSIKTIG

Fare for personskader! Ikke rett laserstrålen mot personer.

Se aldri direkte på lyskilden til laseren. Ved direkte øyekontakt lukker du øynene og flytter hodet ut av strålingsområdet.

Følg sikkerhetsanvisningene og advarslene i denne bruksanvisningen og på produktet.

1. Trykk flere ganger på knappen linjemodus helt til ønsket linjemodus er innstilt.

- Apparatet veksler gjentatte ganger mellom driftsmodusene i følgende rekkefølge: vertikale linjer, vertikal sidelinje, horisontal linje, vertikale og horisontale linjer.

6.2 Fjerntilpasning av to punkter med finjusteringen

1. Plasser apparatet med nedre loddstråle i sentrum for et referansekryss på bakken.
2. Drei knappen for finjustering til den vertikale laserstrålen dekker det andre fjerne referansepunktet.

6.3 Stille inn laserstrålen for funksjonen "Hellende linje"

1. Sett valgbryteren i stillingen (på/blokkert).
2. Trykk flere ganger på knappen linjemodus helt til ønsket linjemodus er innstilt. → Side 198

I funksjonen "Hellende linje" er pendelen blokkert, og laseren er ikke nivellert. Laserstrålen(e) blinker hvert femte sekund.

6.4 Aktivere eller deaktivere lasermottakermodus

Rekkevidden til lasermottakeren kan være begrenset på grunn av konstruksjonsmessig usymmetri for lasereffekten og mulig forstyrrende eksterne lyskilder.

Arbeid på en sterk side av linjelaseren, og unngå arbeid i direkte lys for å oppnå optimal rekkevidde. De sterke sidene er baksiden, der batteriet er festet, og forsiden rett overfor.

1. Trykk på knappen mottakermodus for å aktivere mottakermodus. Laserstrålen blinker fem ganger for å bekrefte.
2. Trykk en gang til på knappen mottakermodus for å deaktivere mottakermodus.

Når apparatet slås av, deaktiveres mottakermodusen.

6.6.1 Overføre høyde

6.6.2 Nivellere tørrbyggprofiler for rominndeling

6.6.4 Nivellere oppvarmingselementer

7 Pleie og vedlikehold

ADVARSEL

Fare for personskader på grunn av isatt batteri!

▶ Ta alltid ut batteriet før stell og vedlikeholdsarbeid!

Pleie av produktet

- Blås støvet av glasset til laserstrålevinduet. Ikke berør glasset med fingrene.

• Fjern forsiktig gjenstridig smuss.
- Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.
- Bruk en ren og tørr klut for å rengjøre kontaktene på produktet.

Pleie av li-ion-batterier

• Bruk aldri et batteri med tilstoppede ventilasjonsåpninger. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Unngå at batteriet unødig utsettes for støv eller smuss. Ikke utsett batteriet for høy fuktighet (f.eks. ved å dyppe det i vann eller la det stå ute i regnet).

Hvis et batteri blir gjennomvått, må det behandles som et skadet batteri. Isoler det i en ikke-brennbar beholder, og kontakt Hilti service.

- Hold batteriet fritt for fremmed olje og fett. Ikke la unødig støv eller smuss samle seg på batteriet. Rengjør batteriet med en tørr og myk børste eller en ren og tørr klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.

Ikke berør kontaktene på batteriet, og ikke fjern fettet som er smurt på kontaktene fra fabrikken.

- Rengjør huset bare med en lett fuktet klut. Ikke bruk silikonholdige pleiemidler, ettersom dette kan angripe plastdelene.

Vedlikehold

ADVARSEL

Fare for elektrisk støt! Ufagmessige reparasjoner på elektriske komponenter kan føre til alvorlig personskade og forbrenninger.

▶ Elektriske deler på maskinen må kun repareres av fagfolk.

• Kontroller alle synlige deler regelmessig mht. skade og alle betjeningselementer mht. feilfri funksjon.
• Ved skader og/eller funksjonsfeil må produktet ikke brukes. Få produktet omgående reparert av Hilti service.
• Monter alle beskyttelsesinnretninger etter pleie- og vedlikeholdsarbeid, og kontroller at de fungerer feilfritt.

Av hensyn til sikkerheten må du bare bruke originale reservedeler, forbruksmateriell og tilbehør. Reservedeler, forbruksmaterialer og tilbehør som er godkjent av Hilti, finner du hos Hilti Store eller på: www.hilti.group

7.1 Kontroll

7.1.1 Kontrollere loddpunktet

Ø6 mm (∅1/4") 10 m (30 ft) 2 (90°) 3 (180°) 4 (270°) www.hilti.com

1. Marker (kryss) et punkt på gulvet i et høyt rom (for eksempel en trappeoppgang som er 10 m høy).
2. Plasser apparatet på et jevnt og vannrett underlag.
3. Slå på apparatet og opphev blokkeringen av pendelen.
4. Plasser apparatet med den nederste loddstrålen midt i krysset som er merket av på gulvet.
5. Marker det øvre krysningspunktet mellom laserlinjene i taket.
6. Drei apparatet 90°.

1. Marker det øvre krysningspunktet mellom laserlinjene i taket.

2. Gjenta operasjonen med en dreiingsvinkel på 180° og 270°.

Lag en ring i taket av de fire markerte punktene. Mål sirkeldiameteren D i millimeter eller tommer, og romhøyden RH i meter eller fot.

1. Beregn verdien R.

- Verdien R skal være mindre enn 3 mm (det tilsvarer 3 mm for 10 m).

$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R H [ \mathrm{m} ]} \tag {1} $$

▶ Verdien R skal være mindre enn 1/8".

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

1. Avstanden mellom veggene må være minst 10 m.
2. Sett apparatet på er jevnt og vannrett underlag, ca. 20 cm fra veggen (A), og rett krysningspunktet for laserlinjene mot veggen (A).
3. Marker krysningspunktet for laserlinjene med et kryss (1) på veggen (A) og et kryss (2) på veggen (B).
4. Sett apparatet på er jevnt og vannrett underlag, ca. 20 cm fra veggen (B), og rett krysningspunktet for laserlinjene mot krysset (1) på veggen (A).
5. Still inn høyden for krysningspunktet mellom laserlinjene med de regulerbare føttene slik at krysningspunktet stemmer overens med merket (2) på veggen (B). Pass på at libellen er i midten når du gjør dette
6. Marker krysningspunktet til laserlinjene en gang til med et kryss (3) på veggen (A).
7. Mål forskyvningen D mellom kryssene (1) og (3) på veggen (A) (RL = romlengde).

HILTI

1. Posisjoner apparatet i en høyde på 2 meter (pos. 1).
2. Slå på apparatet.
3. Posisjoner den første måleplaten T1 (vertikal) i en avstand på 2,5 meter fra apparatet og i samme høyde som dette (2 meter), slik at den vertikale laserstrålen treffer platen, og marker denne posisjonen.
4. Plasser nå den andre måleplaten T2 2 meter under den første måleplaten, slik at den vertikale laserstrålen treffer platen, og marker denne posisjonen.

5. Marker for posisjon 2 på den motstående siden av testoppsettet (speilvendt) på laserlinjen ved gulvet med en avstand på 5 meter fra apparatet.

6. Sett nå apparatet på den samme markerte posisjonen (pos. 2) på gulvet.

7. Niveller laserstrålen slik at måleplaten T1 og posisjonen på den treffer.
8. Marker den nye posisjonen på måleplaten T2.
9. Les av avstanden D fra begge markeringene til måleplaten T2.

Hvis differansen D er større enn 3 mm, må apparatet stilles inn ved et Hilti servicesenter.

7.2 Hilti service

Hilti service utfører kontrollen. Ved avvik utfører de gjenoppretting og ny kontroll av måleverktøyets samsvar med spesifikasjonene. Apparatets samsvar med spesifikasjonene på tidspunktet for kontrollen blir bekreftet skriftlig i form av et servicesertifikat. Det anbefales:

• Å velge et egnet kontrollintervall ut fra bruken.
• Etter uvanlig belastning av apparatet, før viktige arbeider, men minst én gang i året må Hilti service gjennomføre en kontroll.

Kontrollen som utføres av Hilti service, fratar ikke brukeren ansvaret for å kontrollere måleverktøyet før og under bruk.

8 Transport og lagring

Transport av batteridrevne verktøy og batterier

FORSIKTIG

Utilsiktet start under transport!

▶ Transporter alltid produktene dine uten batterier!

▶ Ta ut batteri(er).
- Batterier må aldri transporteres løst. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.
▶ Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.
- Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre transport.

Lagring av batteridrevne verktøy og batterier

ADVARSEL

Utilsiktet skade på grunn av defekte batterier eller lekkasje fra batterier!

- Oppbevar alltid produktene dine uten batterier!

• Oppbevar produktet og batterier kjølig og tørt. Ta hensyn til temperaturgrensene som er angitt under tekniske data.
  Ikke oppbevar batterier på laderen. Ta alltid batteriet ut av laderen etter lading.
  ▶ Batterier må aldri oppbevares i solen, på varmekilder eller bak glass.
• Oppbevar produktet og batterier utenfor barns og uvedkommendes rekkevidde.
• Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring.

9 Feilsøking

Følg statusindikatoren for batteriet ved alle feil. Se kapittelet Indikatorer for li-ion-batteriet → Side 195.

Feil Mulig årsak	Løsning
LED-ene på batteriet indikerer ingenting	Batteriet er defekt.	► Kontakt Hilti service.
Batteriet blir tomt raskere enn vanlig.	Svært lave omgivelsestemperaturer.	► La batteriet varmes langsomt opp til romtemperatur.
Batteriet festes ikke med et hørbart klikk.	Festetapp på batteriet er tilsmusset.	► Rengjør festetappen og sett batteriet inn igjen.
Feil Mulig årsak Løsning
Kraftig varmeutvikling i produktet eller batteriet.	Elektrisk feil ▶ Slå produktet av	umiddelbart,ta ut batteriet, undersøk det,la det avkjøles og kontaktHilt service.

10 Kassering

ADVARSEL

Fare for personskade ved ikke-forskriftsmessig kassering! Gasser eller væsker som lekker ut, utgjør en helsefare.

• Ikke send skadde batterier i posten eller på annen måte!
  ▶ Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.
  Kasser batterier slik at de er utilgjengelige for barn.
  ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma.

Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller handleren.

Kast aldri elektroverktøy, elektronisk utstyr eller batterier i husholdningsavfallet!

11 Produsentgaranti

Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner.

12 FCC-erklæring (gjelder for USA) / IC-erklæring (gjelder for Canada)

Dette apparatet har i tester overholdt grenseverdiene i avsnitt 15 i FCC-bestemmelsene for digitalt utstyr i klasse B. Disse grenseverdiene er beregnet for å gi tilstrekkelig beskyttelse mot forstyrrende stråling ved installasjon i boligområder. Apparater av denne typen genererer og bruker høye frekvenser og kan også utstråle dette. De kan derfor forårsake forstyrrelser på kringkastingsmottak hvis du ikke installerer og bruker apparatene i tråd med veiledningen.

Det kan imidlertid ikke gis garanti for at ikke forstyrrelser kan forekomme på enkelte installasjoner. Hvis dette utstyret fører til forstyrrelser på radio- eller tv-mottaket, noe som kan konstateres ved å skru av og på utstyret, anbefales brukeren å prøve å rette på forstyrrelsen på en eller flere av følgende måter:

• Vri på eller bytt ut antennen.
- ∅k avstanden mellom apparatet og mottakeren.
- Koble apparatet til et annet uttak enn der mottakeren er koblet til.
- Konsulter forhandleren eller en erfaren radio/tv-spesialist.

Denne anordningen er i samsvar med paragraf 15 i FCC-bestemmelsene og RSS-210 i ISED. Følgende betingelser gjelder for bruken:

• Dette apparatet skal ikke forårsake skadelig stråling.
• Apparatet må ta opp all stråling, inkludert stråling som forårsaker uønskede operasjoner.

Endringer og modifikasjoner som ikke uttrykkelig er tillatt av Hilti, kan begrense brukerens rett til å ta apparatet i bruk.

RoHS (direktiv for begrensning av bruk av farlige stoffer)

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Multiline Laser
Products: PM 50MG-22 01

Informasjon om sikkerhet og bruk

I denne dokumentasjonen brukes begrepet batteri om oppladbare Hilti Li-Ion-batterier, der flere Li-Ion-celler er koblet sammen. De er beregnet for Hilti elektroverktøy og skal derfor bare brukes til disse. Bruk bare originale Hilti-batterier!

Beskrivelse

Hilti-batterier er utstyrt med cellestyrings- og cellebeskyttelsessystemer.

Batteriene består av celler som inneholder litium-ion-lagringsmaterialer som gir mulighet til en høy energitetthet. Li-ion-cellene har svært lav minneeffekt, men er svært følsomme overfor påvirkning fra ytre krefter, dyputlading eller høye temperaturer.

Produktene som er godkjent for Hilti-batterier, finner du i din Hilti Store eller under: www.hilti.group

Sikkerhet

Ta hensyn til følgende sikkerhetsanvisninger for sikker håndtering og bruk av li-ion-batterier.

Manglende overholdelse kan føre til hudirritasjoner, alvorlige korrosive skader, kjemiske forbrenninger, brann og/eller eksplosjoner.

▶ Behandle batterier med omhu for å unngå skader og forhindre at svært helseskadelige væsker lekker ut!
▶ Batterier må under ingen omstendigheter modifiseres eller manipuleres!
▶ Batteriene må ikke tas fra hverandre, klemmes, varmes opp over 80 °C eller brennes.
Ikke bruk eller lad opp batterier som har vært utsatt for et støt eller er skadd på annen måte. Kontroller batteriene regelmessig for å se etter tegn på skader.
▶ Bruk aldri resirkulerte eller reparerte batterier.
- Ikke bruk batteriet eller et batteridrevet elektroverktøy som slagverktøy.
Utsett aldri batterier for direkte sollys, høy temperatur, gnistdannelse eller åpen flamme. Dette kan føre til eksplosjoner.
Ikke berør batteripolene med fingrene, verktøy, smykker eller andre elektrisk ledende gjenstander. Dette kan skade batteriet samt forårsake materielle skader og personskader.
Hold batteriene unna regn, fuktighet og væsker. Hvis fuktighet trenger inn, kan dette føre til kortslutning, elektrisk støt, forbrenninger, brann og eksplosjoner.
- Bruk kun ladere og elektroverktøy som er beregnet på denne batteritypen. Følg i den forbindelse opplysningene i de tilhørende bruksanvisningene.
- Ikke bruk eller oppbevar batteriet i eksplosjonsfarlige omgivelser.
Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser batteriet på et synlig, ikke brennbart sted med tilstrekkelig avstand til brennbare materialer. La batteriet kjølne. Hvis batteriet fremdeles er for varmt til å ta i etter en time, er det defekt. Gå frem i henhold til anvisningene i kapitlet Tiltak ved batteribrann.

Prosedyre ved skadde batterier

• Kontakt alltid Hilti service när et batteri er skadet.
• Ikke bruk batterier som lekker væske.
• Unngå øye- og/eller hudkontakt med væsken som renner ut fra batteriet. Bruk alltid vernehansker og vernebriller under håndtering av batterivæske.
  Fjern batterivæsken som har lekket ut med et godkjent kjemisk rensemiddel. Følg lokale rengjøringsforskrifter for batterivæske.
  Legg defekte batterier i en ikke-brennbar beholder, og dekk dem med tørr sand, krittpulver (CaCO3) eller silikat (vermiculitt). Sett deretter på lokket luftett, og oppbevar beholderen på trygg avstand fra brennbare gasser, væsker og gjenstander.
  ▶ Lever inn beholderen i nærmeste Hilti Store eller kontakt et lokalt renovasjonsfirma. Følg lokale transportforskrifter for skadde batterier!

Prosedyre ved batterier som ikke virker lenger

Prosedyre ved batteribrann

ADVARSEL

Fare på grunn av batteribrann! Et brennende batteri slipper ut farlige og eksplosive væsker og damp som kan forårsake korrosjonsskader, forbrenninger og eksplosjoner.

• Sørg for tilstrekkelig ventilasjon slik at farlig og eksplosiv damp kan slippe ut.
  ▶ Ved intensiv røykutvikling må du straks forlate rommet.
  ▶ Ved irritasjon i luftveiene må du oppsøke lege.
• Ring brannvesenet før du starter et slukkeforsøk.
  ▶ Batteribranner skal bare bekjempes med vann fra lengst mulig avstand. Pulverapparat eller slukketeppe fungerer ikke med li-lon-batterier. Brann i omgivelsene kan slukkes med tradisjonelle slukkemidler.
• Ikke prøv å bevege store mengder brennende batterier. Fjern uberørt materiale fra området rett i nærheten, for på den måten å isolere de aktuelle batteriene.

Hvis du står overfor et batteri som ikke avkjøles, avgir røyk eller brenner:

Ta batteriet på en skuffe, og kast det i ned en bøtte med vann. Den kjølende virkningen reduserer faren for at brannen skal spre seg til battericeller som ennå ikke har nådd den kritiske temperaturen for antennelse.
- La batteriet ligge i minst 24 timer i bøtten til det er helt avkjølt.
Se kapittel Prosedyre ved skadde batterier.

Informasjon om transport og lagring

▶ Omgivelsestemperatur mellom -17 °C og +60 °C / 1 °F og 140 °F.
▶ Lagringstemperatur mellom -20 °C og +40 °C / -4 °F og 104 °F.
Ikke oppbevar batterier på laderen. Ta alltid batteriet ut av laderen etter ferdig lading.
▶ Batterier bør lagres så kjølig og tørt som mulig. Kjølig lagring forlenger batterilevetiden. Batteriene må aldri lagres i solen, nær varmekilder eller bak glassruter.
▶ Batterier må ikke sendes i posten. Kontakt et transportfirma hvis du vil sende uskadde batterier.
Ikke transporter batterier uinnpakket. Under transport må batteriene beskyttes mot kraftige støt og vibrasjoner og isoleres fra ledende materialer og andre batterier, slik at de ikke kan komme i berøring med andre batteripoler og dermed forårsake kortslutning. Følg lokale transportforskrifter for batterier.

Vedlikehold og avhending

• Hold batteriet rent og fritt for olje og fett. Unngå unødig støv eller smuss på batteriet. Rengjør batteriet med en tørr og myk pensel eller en ren og tørr klut.
  Ikke bruk batteriet hvis ventilasjonsåpningene er tette. Rengjør ventilasjonsåpningene forsiktig med en tørr og myk børste.
• Ikke la fremmedlegemer komme på innsiden.
  Ikke la fuktighet trenge inn i batteriet. Hvis fuktighet har trengt inn i batteriet, må du behandle det som et skadd batteri og isolere det i en ikke-brennbar beholder.

Se kapittel Prosedyre ved skadde batterier.

- Ved ukyndig avhending kan gasser eller væsker som lekker ut, representere helsefare. Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Følg lokale transportforskrifter for skadde batterier!

▶ Kast aldri batterier i husholdningsavfallet.

Kasser batterier slik at de er utilgjengelige for barn. Dekk til kontaktene med et ikke-ledende materiale for å unngå kortslutning.

Alkuperäiset ohjeet
