KÄYTTÖOHJE PM 50MG-22 HILTI

fi Alkuperäiset ohjeet 210

1 Tämän käyttöohjeen tiedot

1.1 Tästä käyttöohjeesta

• Varoitus! Ennen tuotteen käyttämistä varmista, että olet lukenut ja ymmärtänyt tuotteen mukana toimitetun käyttöohjeen ja sen sisältämät ohjeet, neuvot sekä turvallisuus- ja varoitushuomautukset, kuvat ja tekniset erittelyt. Perehdy etenkin kaikkiin ohjeisiin, turvallisuus- ja varoitushuomautuksiin, kuviiin, teknisiin erittelyihin sekä tuotteen osiin ja toimintoihin. Ellei määräyksiä, ohjeita ja neuvoja noudateta, aiheutuu sähköiskun, tulipalon ja/tai vakavien vammojen vaara. Säilytä käyttöohje ja kaikki ohjeet sekä turvallisuus- ja varoitushuomautukset myöhempää käyttötarvetta varten.
• HILTI -tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.
• Oheinen käyttöohje vastaa tekniikan tasoa painatushetkellä. Katso uusin versio internetistä Hiltin tuotesivustolta. Sinne pääset tässä käyttöohjeessa olevasta linkistä tai QR-koodilla, joka on merkitty symbolilla 📋.
• Varmista, että tämä käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.

1.2 Merkkien selitykset

1.2.1 Varoitushuomautukset

Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetään:

VAKAVA VAARA

VAKAVA VAARA!

- Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema.

VAARA

VAARA!

- Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema.

VAROITUS

HUOMIO!

- Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko.

1.2.2 Symbolit käyttöohjeessa

Tässä käyttöohjeessa käytetään seuraavia symboleita:

Noudata käyttöohjetta

Toimintaohjeita ja muuta hyödyllistä tietoa

Kierrätyskelpoisten materiaalien käsittely

Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana

Hilti Litiumioniakku

Hilti Laturi

1.2.3 Symbolit kuvissa

Kuvissa käytetään seuraavia symboleita:

Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa.

3

Numerointi kuvissa viittaa tärkeisiin työvaiheisiin tai työvaiheiden kannalta tärkeisiin rakenneosiin. Nämä vastaavasti numeroidut työvaiheet tai rakenneosat korostetaan tekstissä, esimerkiksi (3).

Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappa-leessa Tuoteyhteenveto.

Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn.

1.3 Tuotekohtaiset symbolit

1.3.1 Symbolit tuotteessa

Tuotteessa voidaan käyttää seuraavia symboleita:

Tämä laite tukee iOS- ja Android-alustojen kanssa yhteensopivaa NFC-teknologiaa.

Tasavirta

Käytettävien Hilti-litiumioniakkujen tyyppisarja. Ota kappaleessa Tarkoituksenmukainen käyttö annetut tiedot huomioon

Heiluri lukittuna (kallistettu lasersäde)

Heilurin lukitus avattuna (itsevaaitus aktiivinen)

1.4 Tarra tuotteessa

Laserinformaatio

LASERSÄTEITÄ! ÄLÄ KATSO SÄTEESEEN! LASERLUOKAN 2 LAITE.

Laserluokka 2, standardeihin IEC60825-1/EN60825-1:2014 perustuen ja vastaten CFR 21 § 1040 (Laser Notice 56) vaatimuksia.

1.5 Tuotetiedot

HILTI -tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.

Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä.

- Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme.

Tuotetiedot

Monilinjalaser PM 50MG-22
Sukupolvi 01
Sarjanumero

1.6 Vaatimustenmukaisuusvakuutus

Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset.

Tekninen dokumentaatio löytyy tästä:

2.1 Mittaustyökalujen yleiset turvallisuusohjeet

⚠️ VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Mittaustyökalut voivat aiheuttaa vaaroja, jos niitä käsitellään tai käytetään ohjeiden vastaisesti. Turvallisuusohjeiden ja käyttöohjeiden noudattamatta jättämisestä saattaa aiheutua mittaustyökalun vaurioituminen ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle.

Työpaikan turvallisuus

• Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.
• Älä käytä tuotetta räjähdysvaarallisessa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä.
• Pidä lapset ja sivulliset loitolla tuotetta käytettäessä.
  Käytä tuotetta vain teknisissä tiedoissa eritellyissä käyttöolosuhteissa.
  ▶ Noudata maakohtaisia määräyksiä onnettomuuksien ennaltaehkäisemiseksi.

Sähköturvallisuus

• Älä altista tuotetta sateelle tai kosteudelle. Sisään tunkeutunut kosteus saattaa aiheuttaa oikosulkuja, sähköiskuja, palovammoja tai räjähdyksiä.
• Vaikka tuote on suunniteltu kosteustiiviiksi, pyyhi laite kuivaksi aina ennen kuin laitat sen kuljetuslaukkuun.

Henkilöturvallisuus

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä mittaustyökalua käyttäessäsi. Älä käytä mittaustyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Mittaustyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja.
Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino.
Käytä henkilökohtaista suojavarustustasi. Henkilökohtaisen suojavarustuksen käyttö pienentää loukkaantumisten vaaraa.
- Älä poista turvalaitteita käytöstä tai irrota laitteessa olevia huomautus- ja varoitustarroja.

Vältä tahatonta käynnistämistä. Varmista, että mittaustyökalu on kytketty pois päältä, ennen kuin liität siihen akun, otat sen käteesi tai kannat sitä.
Käytä tuotetta ja sen varusteita aina näiden ohjeiden mukaisesti, ja myös kuten laitekohtaisesti on määrätty. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Tuotteiden käyttö muuhun kuin niiden suunniteltuun käyttöön saattaa johtaa vaarallisiin tilanteisiin.
- Älä tuudittaudu virheelliseen turvallisuuden tunteeseen äläkä laiminlyö mittaustyökaluja koskevia turvallisuusohjeita silloinkaan, kun mielestäsi jo olet kokenut mittaustyökalun käyttäjä. Harkitse-maton ja huolimaton toiminta voi sekunnin murto-osissa johtaa vakaviin loukkaantumisiin.
- Mittaustyökalua ei saa käyttää lääketieteellisten laitteiden lähellä.

Mittaustyökalun käyttö ja käsittely

Käytä vain tuotetta ja lisävarusteita, jotka ovat teknisesti moitteettomassa kunnossa.
Säilytä mittaustyökalut lasten ulottumattomissa, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää tuotetta, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Mittaustyökalut voivat olla vaarallisia, jos niitä käytetään asiantuntemattomasti.
Hoida mittaustyökaluja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei mittaustyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen mittaustyökalun käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on mittaustyökalujen laiminlyöty huolto.
- Tuotteeseen ei missään tapauksessa saa tehdä minkäänlaisia muutoksia. Tehdyt muutokset, joihin Hilti ei ole antanut lupaa, voivat rajoittaa käyttäjän oikeutta tuotteen käyttöön ottamiseen.
Mittaustyökalun tarkkuus on tarkastettava enne tärkeitä mittauksia tai mittaustyökalun pudottua tai jos siihen on kohdistunut muu mekaaninen tekijä.
- Tietyt ympäristötekijät saattavat laitteen toimintaperiaatteen vuoksi vaikuttaa mittaustuloksiin. Tällaisia tekijöitä ovat esimerkiksi voimakkaan magneettikentän tai sähkömagneettikentän synnyttävien laitteiden läheisyys sekä tärinät ja lämpötilamuutokset.
- Nopeasti muuttuvat mittausolosuhteet voivat vääristää mittaustuloksia.
- Jos tuote tuodaan kylmästä tilasta lämpimään tai päinvastoin, tuotteen lämpötilan on annettava tasoittua ennen käyttämistä. Suuret lämpötilaerot voivat aiheuttaa toimintavirheitä ja vääriä mittaustuloksia.
- Jos käytät adaptereita ja lisävarusteita, varmista, että ne ovat aina kunnolla kiinni.
- Vaikka mittaustyökalu on suunniteltu kestämään työmaiden vaativia olosuhteita, sitä on käsiteltävä varoen kuten muitakin optisia ja elektronisia laitteita (kiikarit, silmälasit, kamera).
▶ Noudata suositeltuja käyttö- ja varastointilämpötiloja.

2.2 Lasermittauslaitteita koskevia muita turvallisuusohjeita

• Tuotteen asiantuntemattoman avaamisen yhteydessä saattaa syntyä lasersäteilyä, jonka teho ylittää laserlaiteluokan 2 rajat. Korjauta tuote aina vain Hilti-huollossa.
  Varmista mittauspaikka. Varmista, ettet tuotetta pystyttäessäsi suuntaa lasersädettä muita henkilöitä tai itseäsi kohti. Lasersäteiden pitää kulkea selvästi silmien korkeuden ylä- tai alapuolella.
  Jotta vältät virheelliset mittaustulokset, pidä lasersäteen lähtöaukko puhtaana.

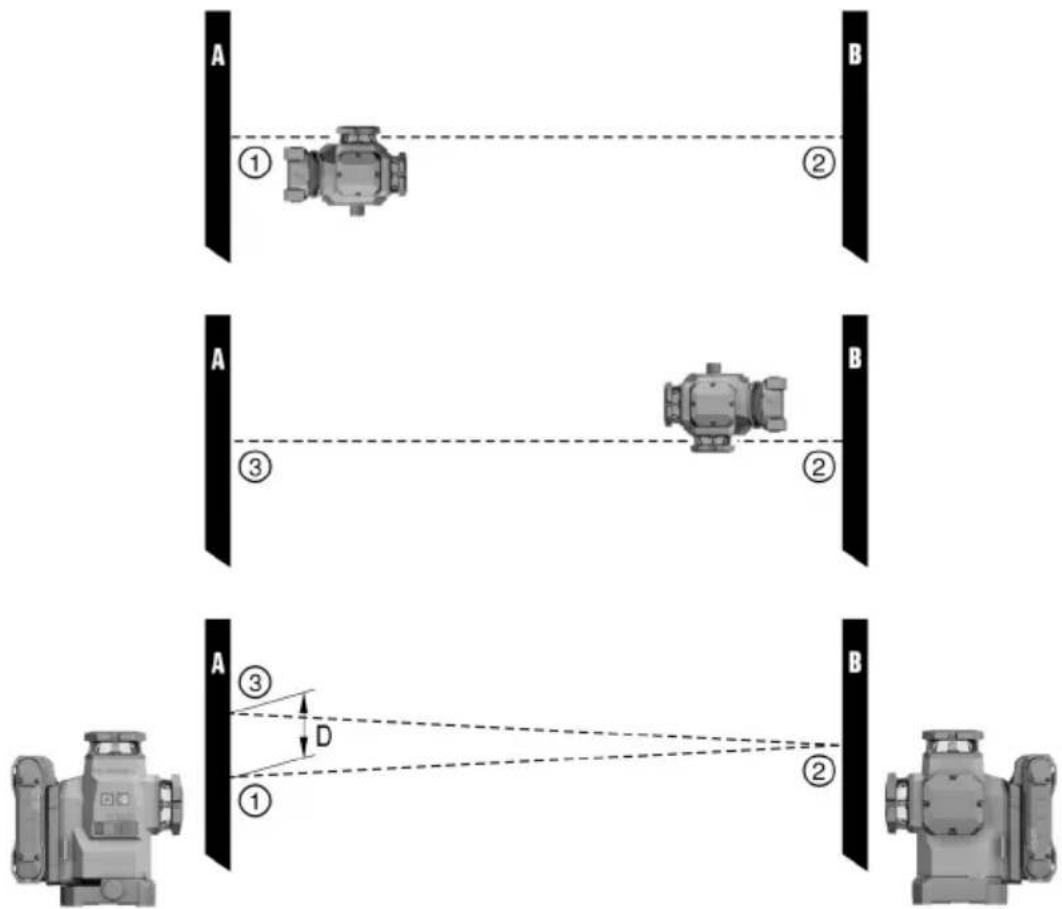

  Tarkasta tuotteen tarkkuus ennen mittauksia / tuotteen käyttämistä ja useita kertoja käytön aikana.
  Mittaaminen heijastavien kohteiden tai pintojen läheisyydessä tai lasilevyn tai vastaavan materiaalin läpi voi vääristää mittaustulosta.
• Kiinnitä tuote soveltuvaan telineeseen tai jalustaan, tai aseta se tasaiselle pinnalle.
• Mittatankoja ei saa käyttää korkeajännitejohtojen läheisyydessä.
• Varmista, ettei lähistöllä ole käytössä toista lasermittauslaitetta, joka saattaisi vaikuttaa mittaustuloksiisi.
• Älä anna lasersäteen ulottua valvomattomille alueille.

2.3 Muut turvallisuusohjeet

Putoamaan pääsevät työkalut ja/tai lisävarusteet aiheuttavat loukkaantumisvaaran. Ennen työn aloittamista tarkasta, että akku ja asennettu lisävaruste ovat kunnolla kiinni.
Jotta tarkkuus on paras mahdollinen, heijasta sädelinja pystysuoralle, tasaiselle pinnalle. Suuntaa tuote tällöin 90° kulmaan pintaan nähden.

2.4 Sähkömagneettinen häiriökestävyys

Vaikka tuote täyttää voimassa olevien määräysten tiukat vaatimukset, Hilti ei pysty sulkemaan pois mahdollisuutta, että voimakas häiriösäteily rikkoo tuotteen, jolloin seurauksena on virheellisiä toimintoja. Tässä tapauksessa, tai jos olet muuten epävarma, on tehtävä tarkastusmittauksia. Hilti ei myöskään pysty

sulkemaan pois mahdollisuutta, että muihin laitteisiin (esimerkiksi lentokoneiden navigointilaitteet) aiheutuu häiriöitä.

2.5 Laserluokan 2 tuotteiden laserlaiteluokitus

Tämä tuote vastaa standardien IEC / EN 60825-1:2014 ja CFR 21 § 1040 (FDA) mukaisesti laserlaiteluokkaa 2. Näiden tuotteiden käyttö ei vaadi erityisiä suojatoimenpiteitä. Vältä kuitenkin katsomasta suoraan säteeseen kuten et katsoisi suoraan aurinkoonkaan. Jos lasersäde kohdistuu suoraan silmään, sulje silmät ja liikuta pää pois sädealueelta. Älä suuntaa lasersädettä ihmisiä kohti.

2.6 Akkujen käyttö ja hoito

Noudata seuraavia turvallisuusohjeita, jotka varmistavat litiumioniakkujen turvallisen käsittelyn ja käytön. Ohjeiden noudattamatta jättäminen saattaa aiheuttaa ihoärsytystä, vakavia syöpymisvammoja, kemiallisia palovammoja, tulipalon ja/tai räjähdyksen.
- Käytä vain akkua, joka on teknisesti moitteettomassa kunnossa.
Käsittele akkuja huolellisesti, jotta vältät vauriot ja terveydelle vakavasti vaarallisten nesteiden vuotamisen ulos!
- Akkuja ei saa mitenkään muuttaa tai manipuloida!
- Akkuja ei saa avata, puristaa, kuumentaa lämpötilaan yli 80 °C (176 °F) tai polttaa.
- Älä käytä tai lataa akkua, johon on kohdistunut isku tai joka muutoin on vaurioitunut. Tarkasta akustasi vaurioiden merkit säännöllisin välein.
- Älä koskaan käytä kierrätettyä tai korjattua akkua.
- Älä käytä akkua tai akkukäyttöistä sähkötyökalua koskaan lyöntityökaluna.
- Älä koskaan altista akkua suoralle auringonpaisteelle, korkealle lämpötilalle, kipinöille tai avotulelle. Siitä voi aiheutua räjähdys.
- Älä kosketa akun napoja sormilla, työkaluilla, koruilla tai muilla metallisilla esineillä. Seurauksena akku voi vaurioitua ja aiheuttaa aineellisia vahinkoja tai vammoja.
- Älä altista akkua sateelle, kosteudelle tai nesteille. Sisään tunkeutunut kosteus voi aiheuttaa oikosulun, sähköiskun, palovammoja tai räjähdyksen.
Käytä aina vain tälle akkutyypille tarkoitettuja latureita ja sähkötyökaluja. Noudata niiden käyttöohjeissa annettuja ohjeita.
- Älä käytä tai varastoi akkua räjähdysvaarallisessa ympäristössä.
- Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita".

Noudata erityisiä ohjeita ja direktiivejä, jotka koskevat litiumioniakkujen kuljettamista, varastointia ja käyttöä. → Sivu 226

Lue Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyvät ohjeet, jotka saat skannaamalla tämän käyttöohjeen lopussa olevan QR-koodin.

3 Kuvaus

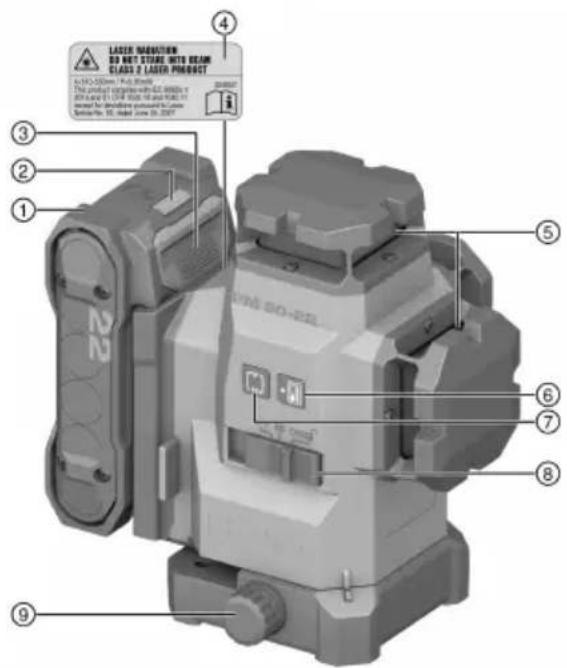

3.1 Tuoteyhteenveto

① Akku
② Akun tilanäyttö
③ Akun lukituksen vapautuspainike
④ Varoitustarra
⑤ Lasersäteen lähtöaukko
⑥ Vastaanottotilan painike
⑦ Linjatilan painike
⑧ Valintakytkin päälle/pois ja heilurin lukitus / lukituksen avaus
⑨ Hienosäädön kiertonuppi

3.2 Tarkoituksenmukainen käyttö

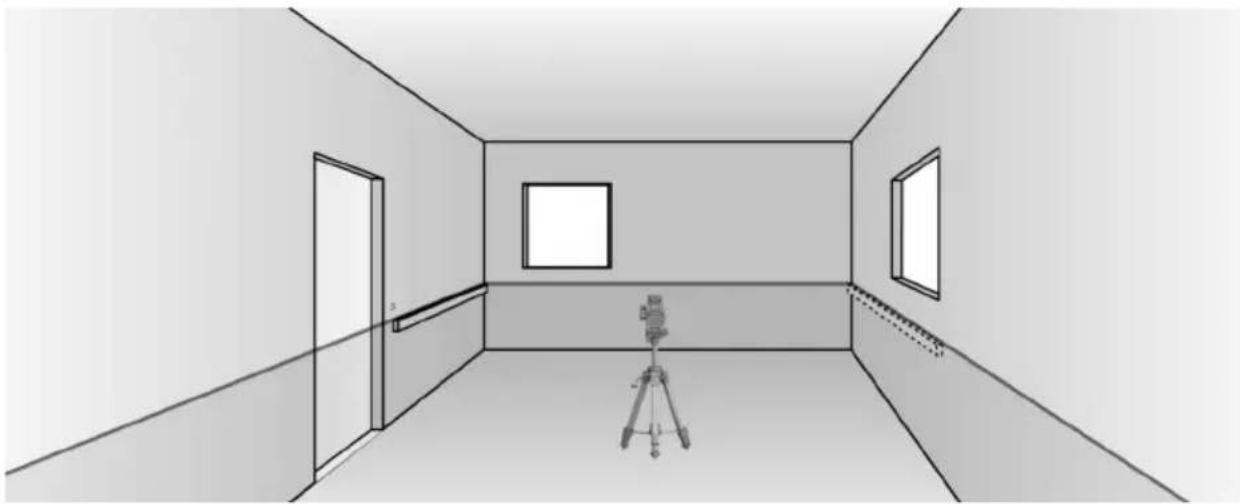

Tuote on itsevaaittuva monilinjalaser, jolla yksi henkilö voi siirtää 90° kulman, vaaittaa vaakasuunnassa, tehdä suuntaustyöt ja asettaa luotipisteet tarkasti.

Tuote on ensisijaisesti tarkoitettu sisätiloissa käytettäväksi eikä se korvaa pyörivää tasolaseria. Ulkona käytettäessä on varmistettava, että olosuhteet vastaavat sisätilojen olosuhteita tai että käytetään Hiltilaservastaanotinta.

Mahdollisia käyttökohteita ovat:

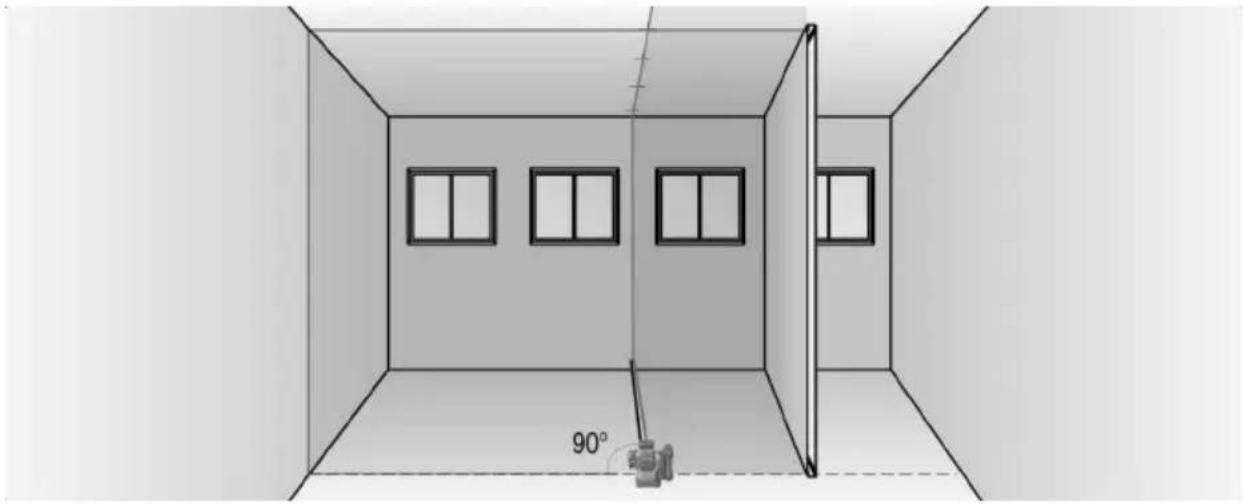

• Väliseinien sijaintien merkitseminen (suorassa kulmassa ja pystytasossa).
• Suorien kulmien tarkastus ja siirto.

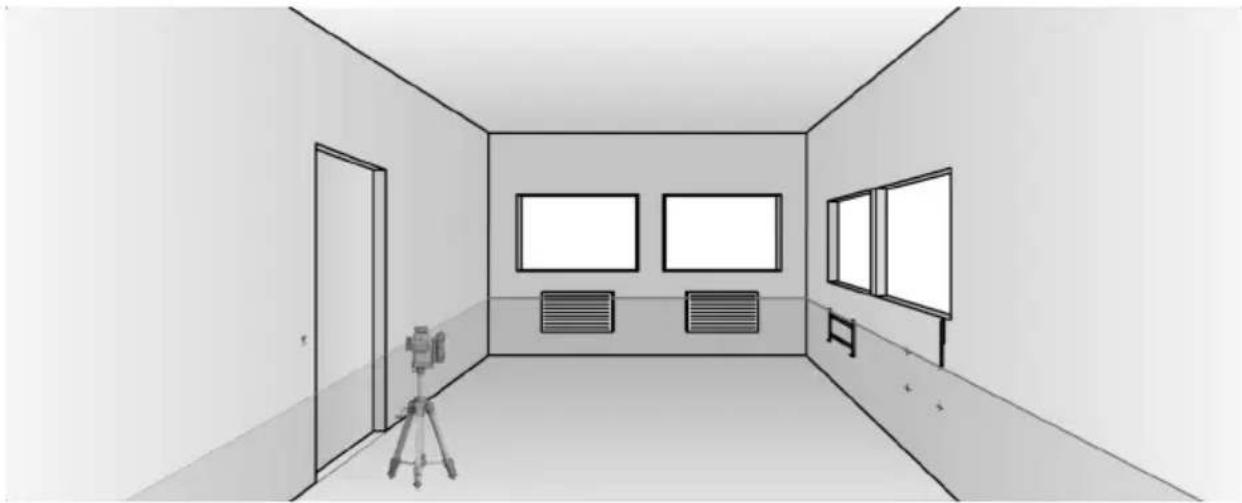

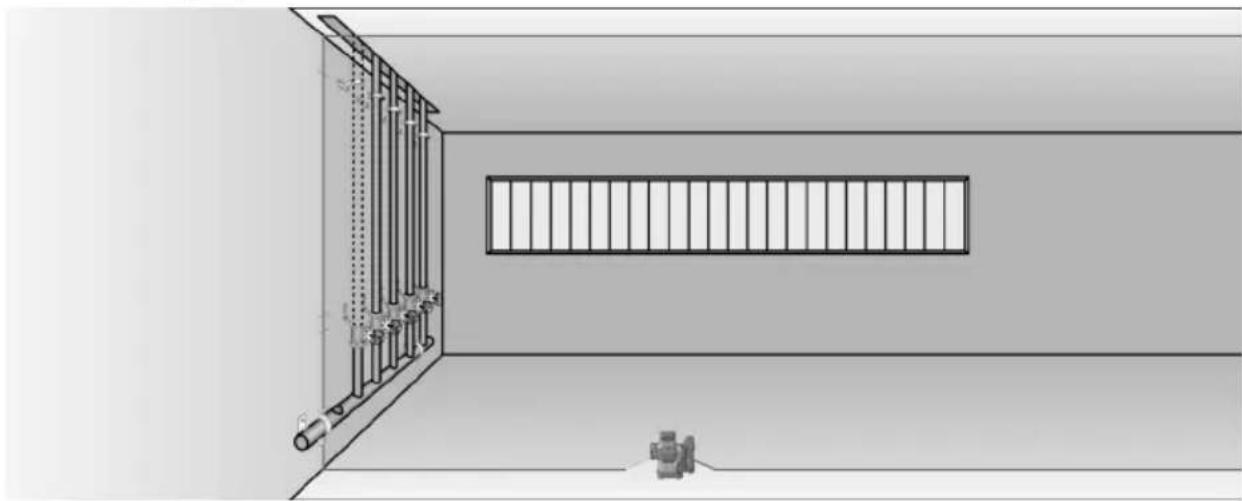

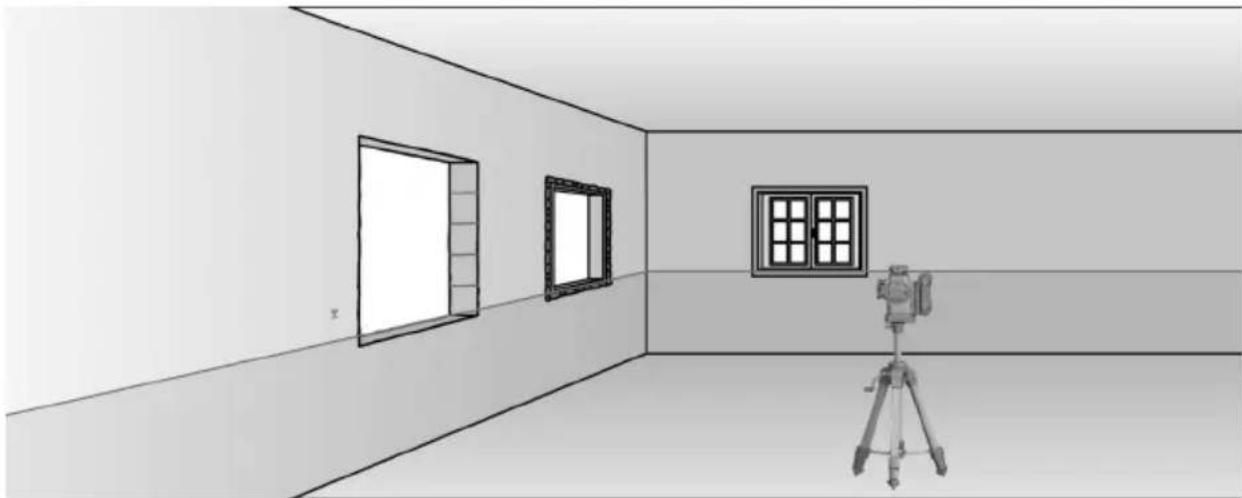

• Asennettavien osien ja laitteiden sekä muiden rakenneosien suuntaus kolmen akselin suuntaisesti.

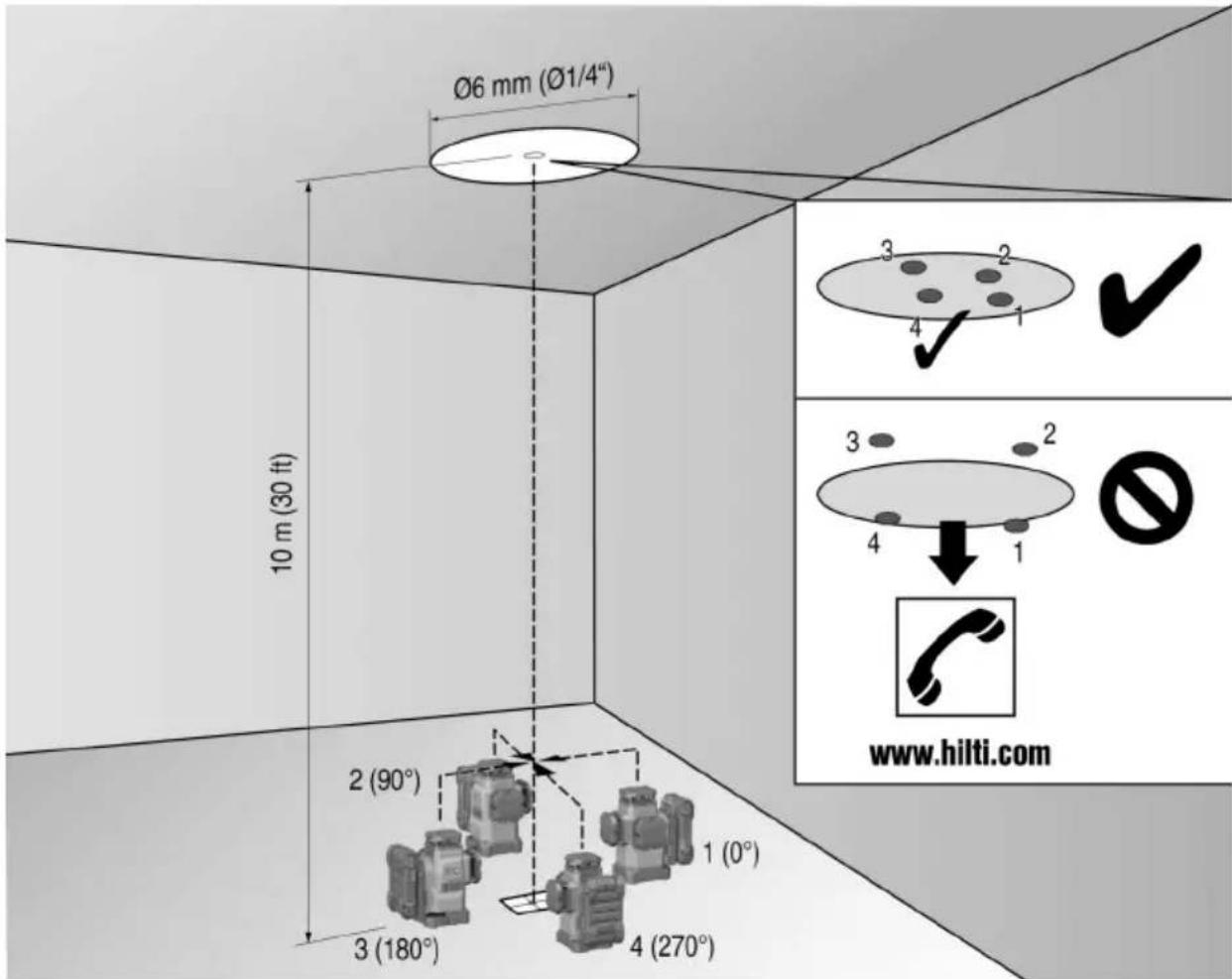

  • Lattiaan merkittyjen pisteiden siirto kattoon.
• Käytä tässä tuotteessa vain tässä taulukossa mainittuja tyyppisarjan B 22 Hilti Nuron -litiumioniakkuja.
• Käytä näiden akkujen lataamiseen vain tässä taulukossa mainittujen tyyppisarjojen Hilti-latureita.

3.3 Ominaisuudet

Tässä tuotteessa on kolme vihreää 360° laserlinjaa, joiden kantama voi olla jopa 40 metriä (131 ft), sekä viisi linjaristipistettä (edessä, takana, vasemmalla, oikealla ja ylhäällä). Kantomatka riippuu ympäristön valoisuudesta.

Taustapuolelta katsottuna tässä tuotteessa on vasemmalla edessä alas suunnattu vertailupiste. Taustapuoli on se puoli, johon akku on kiinnitetty.

Lasersäteet voidaan kytkeä päälle sekä erikseen (vain pystysuuntaiset tai vain vaakasuuntaiset) että yhdessä. Kallistuskulmaa käytettäessä itsevaaituksen heiluri lukitaan.

3.4 Toimituksen sisältö

Monilinjalaser, laukku, käyttöohje, valmistajatodistus.

Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group

3.5 Käyttöviestit

Tila Merkitys
Lasersäde vilkkuu kaksi kertaa 10 sekunnin välein (heiluri ei lukittuna) tai kaksi kertaa 2 sekunnin välein (heiluri lukittuna).	Paristot ovat lähes tyhjät.
Lasersäde vilkkuu viisi kertaa ja jää sitten pala-maan.	Vastaanottotilan aktivointi tai deaktivointi.
Lasersäde vilkkuu erittäin nopeasti. Laitteen itseva aitusta ei tapahdu.
Lasersäde vilkkuu 5 sekunnin välein. Käyttötapa	kallistettu linja; heiluri on lukittu ja siksi linjat eivät vaaitu.

3.6 Litiumioniakun näyttö

Hilti Nuron -litiumioniakuissa on lataustilan, vikailmoitusten ja akun kunnon näyttö.

3.6.1 Lataustilan ja vikailmoitusten näyttö

VAARA

Loukkaantumisvaara akun putoamisesta aiheutuva!

- Varmista, että akku on kunnolla lukittunut tuotteeseen, jos akun paikalleen laittamisen jälkeen olet painanut lukituksen vapautuspainiketta.

Jotta jokin seuraavista näytöistä voi tulla näyttöön, paina akun lukituksen vapautuspainiketta lyhyesti. Lataustila ja mahdolliset häiriöt pysyvät näytössä niin kauan, kuin liitetty tuote on päälle kytkettynä.

Tila Merkitys
Neljä (4) LED-merkkivaloa palaa jatkuvasti vihreänä	Lataustila: 100...71 %
Kolme (3) LED-merkkivaloa palaa jatkuvasti vihreä	Lataustila: 70...51 %
nä
Kaksi (2) LED-merkkivaloa palaa jatkuvasti vihreänä	Lataustila: 50...26 %
Yksi (1) LED palaa jatkuvasti vihreänä	Lataustila: 25...10 %
Yksi (1) LED-merkkivalo vilkkuu hitaasti vihreänä	Lataustila: < 10 %
Yksi (1) LED-merkkivalo vilkkuu nopeasti vihreänä	Litiumioniakku on täysin tyhjentynyt. Lataa akku.Jos LED-merkkivalo akun lataamisen jälkeenkin vielä vilkkuu nopeasti, ota yhteysHilti-huoltoon.
Yksi (1) LED-merkkivalo vilkkuu nopeasti keltaisena	Litiumioniakku tai siihen liitetty tuote on ylikuormittunut, liian kuuma tai liian kylmä tai jokin muu vika on olemassa.Saata tuote ja akku suositeltuun käyttölämpötilaan ja älä ylikuormita tuotetta sitä käyttäessäsi.Jos viesti edelleen on näytössä, ota yhteysHilti-huoltoon.
Yksi (1) LED-merkkivalo palaa keltaisena	Litiumioniakku ja siihen liitetty tuote eivät ole yhteensopivat. Ota yhteysHilti-huoltoon.
Yksi (1) LED-merkkivalo vilkkuu nopeasti punaisena	Litiumioniakku on estetty eikä sitä voida käyttää.Ota yhteysHilti-huoltoon.

3.6.2 Akun kunnon näyttö

Litiumioniakun kunnon voit hakea näyttöön painamalla akun lukituksen vapautuspainiketta yli kolmen sekunnin ajan. Järjestelmä tunnistaa akun mahdollisen virheellisen toiminnan väärin käyttämisen seurauksena, esimerkiksi akku päässyt putoamaan, akussa reikä, akussa ulkoisen lämmön aiheuttama vaurio jne.

Tila Merkitys
Kaikki LED-merkkivalot syttyvät juoksevasti ja sit-ten yksi (1) LED-merkkivalo jää palamaan vihreänä.	Akun käyttämistä voidaan jatkaa.
Kaikki LED-merkkivalot syttyvät juoksevasti ja sit-ten yksi (1) LED-merkkivalo vilkkuu nopeasti kelta sena.	Kyselyä akun kunnosta ei saatu tehtyä loppuun taisaakka. Toista tämä vaihe tai ota yhteys Hilti-huoltoon.
Kaikki LED-merkkivalot syttyvät juoksevasti ja sit-ten yksi (1) LED-merkkivalo jää palamaan punaise na.	Jos liitettyä tuotetta voi edelleen käyttää, jäljellä eoleva akkukapasiteetti on alle 50 %. Jos liitettyä tuotetta ei enää voi käyttää, akku or tullut käyttöikänsä päähän ja vaihdettava. Ota yhteys Hilti-huoltoon.

4 Tekniset tiedot

4.1 Tuotetiedot

Linjojen ja ristipisteen kantama ilman laservastaanotinta		≤ 40 m(≤ 131 ft - 3 in)
Linjojen ja ristipisteen kantomatka laservastaanottimen kanssa		2 m ... 65 m(6 ft - 7 in ... 213 ft - 3 in)
Itsevaaitusaika (tyypillinen)		3 s
Itsevaaitusalue (tyypillinen)		±4,25°
Tarkkuus		±3,0 mm kun matka 10 m(±0,12 in kun matka 32 ft - 10 in)
Linjan paksuus (tyypillinen) 5 m (16.4 in)		2,5 mm(0,10 in)
	10 m (32.8 in)	4,0 mm(0,16 in)
Laserluokka		Luokka 2, näkyvä, 510-530 nm
Käyttöaika (tyypillinen, kaikki linjat päällä) B 22-55		14 h kun 24 °C(14 h kun 75 °F)
		B 22-85
Käyttöaika (tyypillinen, vain vaaka- tai pysty-suuntaiset linjat päällä)	B 22-55	24 h kun 24 °C(24 h kun 75 °F)
	B 22-85	22 h kun 24 °C(22 h kun 75 °F)
Automaattinen itsekatkaisu (aktivoituu kun kulunut)		32 h kun 24 °C(32 h kun 75 °F)
Suojausluokka (ei koske Nuron B 22 -akkua)		1 h
Jalustakierre		IP 54
Sädehajonta		BSW 5/8" | UNC1/4"
Keskimääräinen lähtöteho (R̄ = saatavilla oleva lasersäteilyteho)		0,05 ... 0,08 mrad * 180°
Aallonpituus (λ)		< 2 mWLaserluokassa 2 saatavilla ole-van lasersäteilytehon raja-arvo on AEL class 2 = > 2 mW
Pulssin kesto (tp)		510 nm ... 530 nm± 10 nm
Pulssitaajuus (f)		< 80 μs
Paino EPTA Procedure 01 mukaan ilman akkua		< 12 kHz
Mitat (Pituus x leveys x korkeus)		1,29 kg
Käyttötilan näyttö		140 mm x 128 mm x 180 mm(5,5 in x 5,0 in x 7,1 in)
		Lasersäteet sekä NuronB 22 -akun tilanäyttö
Käyttölämpötila	-10 °C ... 40 °C(14 °F ... 104 °F)
Varastointilämpötila	-25 °C ... 63 °C(-13 °F ... 145 °F)

4.2 Akku

Akkutoimintajännite	21,6 V
Akun paino	Ks. kappale "Tarkoituksenmu-kainen käyttö"
Ympäristön lämpötila käytettäessä	-17 °C ... 60 °C(1 °F ... 140 °F)
Varastointilämpötila	-20 °C ... 40 °C(-4 °F ... 104 °F)
Akun lämpötila lataamisen alkaessa	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Työkohteen valmistelu

VAROITUS

Loukkaantumisvaara tahattoman käyttöönoton seurauksena!

- Varmista ennen akun kiinnittämistä, että tuote on kytketty pois päältä.

Noudata tässä käyttöohjeessa annettuja ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.

5.1 Akun lataus

1. Ennen lataamista lue laturin käyttöohje.
2. Varmista, että liittimet akussa ja laturissa ovat puhtaat ja kuivat.
3. Lataa akku hyväksytyllä laturilla. → Sivu 215

5.2 Akun kiinnitys

VAARA

Loukkaantumisvaara akun oikosulun tai putoamisen seurauksena!

Ennen akun paikalleen laittamista varmista, ettei akun liittimissä akussa ja tuotteessa ole vieraita esineitä.
▶ Varmista, että akku aina lukittuu kunnolla paikalleen.

1. Lataa akku täyteen ennen ensimmäistä käyttökertaa.
2. Työnnä akku tuotteeseen siten, että akku kuultavasti lukittuu paikalleen.
3. Tarkasta, että akku on kunnolla kiinni.

5.3 Akun irrotus

1. Paina akun lukituksen vapautuspainiketta.
2. Vedä akku irti tuotteesta.

5.4 Putoamissuoja

VAARA

Loukkaantumisvaara työkalun ja/tai lisävarusteen putoamisvaaran vuoksi!

Käytä vain tuotteellesi suositeltua Hilti-työkaluliinaa.
Aina ennen käyttöä tarkasta työkaluliinan kiinnityspisteen mahdolliset vauriot.

Noudata maassasi voimassa olevia korkealla tehtävien töiden määräyksiä ja ohjeita.

Käytä tämän tuotteen putoamissuojana ainoastaan Hilti-putoamisvarmistimen #2293133 ja Hilti-työkaluliinan #2261970 yhdistelmää.

• Kiinnitä putoamisvarmistin lisävarusteelle tarkoitettuihin kiinnitysaukkoihin. Tarkasta kunnollinen kiinnitys.
  Kiinnitä toinen karbiinikoukku putoamisvarmistuksen työkaluliinaan ja toinen karbiinikoukku kantavaan rakenteeseen. Tarkasta kummankin karbiinikoukun kunnollinen kiinnitys.

Noudata Hilti-putoamisvarmistimen ja Hilti-työkaluliinan käyttöohjeita.

6 Käyttö

VAROITUS

Loukkaantumisvaara! Älä suuntaa lasersädettä ihmisiä kohti.

- Älä koskaan katso suoraan lasersädelähteeseen. Jos lasersäde kohdistuu suoraan silmään, sulje silmät ja liikuta pää pois sädealueelta.

Noudata tässä käyttöohjeessa annettuja ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.

6.1 Lasersäteiden kytkeminen päälle

1. Aseta valintakatkaisin asentoon (päällä / lukitus avattu).

▶ Pystysuuntaiset laserlinjat kytkeytyvät päälle.

1. Paina linjatilan painiketta niin monta kertaa, että haluamasi linjatila on valittuna.

Laite vaihtaa käyttötavasta toiseen seuraavassa järjestyksessä: Pystysuuntaiset linjat, pystysuunta- nen sivulinja, vaakasuuntainen linja, pystysuuntaiset ja vaakasuuntaiset linjat.

6.2 Kahden pisteen etäisyyden tasaus hienosäädöllä

1. Sijoita laite siten, että alempi suuntaussäde on lattiaan merkityn ristin keskellä.
2. Kierrä hienosäätönuppia, kunnes pystysuuntainen lasersäde osuu toiseen, kauempana olevaan vertailupisteeseen.

6.3 Lasersäteen toiminnon "Kallistettu linja" asetukset

1. Aseta valintakatkaisin asentoon(päällä / lukittu).
2. Paina linjatilan painiketta niin monta kertaa, että haluamasi linjatila on valittuna. → Sivu 219

Toiminnossa "Kallistettu linja" heiluri on lukittuna ja laser ei ole vaaitettuna. Lasersäde/lasersäteet vilkkuvat 5 sekunnin välein.

6.4 Laservastaanottotilan aktivointi tai deaktivointi

Lasertehonrakenteellinen epäsymmetriaja mahdollisesti häiritsevätmuut valolähteet saattavat rajoittaa laservastaanottimen toimintaetäisyyttä.

Käytä linjalaserin voimakasta puolta, ja vältä työn tekemistä suorassa valossa, jotta toimintaetäisyys on optimaalisin. Voimakkaita puolia ovat taustapuoli, johon akku on kiinnitetty, ja sen vastakkainen etupuoli.

1. Vastaanottotilan aktivoimiseksi paina vastaanottotilan painiketta. Lasersäde vilkkuu kuittaukseksi viisi kertaa.
2. Vastaanottotilan deaktivoimiseksi paina vastaanottotilan painiketta uudelleen.

Kun kytket laitteen pois päältä, vastaanottotila deaktivoituu eli kytkeytyy pois käytöstä.

6.5 Lasersäteiden kytkeminen pois päältä

1. Aseta valintakytkin asentoon OFF.
   ▶ Lasersäde kytkeytyy pois päältä ja heiluri lukittuu.
2. Lasersäde kytkeytyy automaattisesti pois päältä, kun akku on tyhjä.

6.6 Käyttöesimerkkejä

6.6.1 Korkeuden siirto

6.6.2 Tilanjakajaelementtien suuntaus

6.6.3 Putkien pystysuuntainen suuntaus

6.6.4 Lämmityselementtien suuntaus

6.6.5 Ovi- ja ikkunakarmien suuntaus

7 Huolto, hoito ja kunnossapito

VAARA

Loukkaantumisvaara jos akku paikallaan!

- Irrota akku aina ennen hoito- ja kunnostustöitä!

Tuotteen hoito

- Puhalla pöly pois lasersäteen lähtöaukon pinnalta. Älä koske lasipintaan sormilla.

HILTI

• Puhdista pinttynyt lika varovasti.
• Puhdista kotelon pinnat vain kevyesti kostutetulla kankaalla. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne saattavat vaurioittaa muoviosia.
• Käytä tuotteen liittimien puhdistamiseen vain puhdasta ja kuivaa kangaspalaa.

Litiumioniakkujen hoito

• Älä koskaan käytä akkua, jos sen jäähdytysilmaraot ovat tukkeutuneet. Puhdista jäähdytysilmaraot varovasti kuivalla, pehmeällä harjalla.
• Vältä altistamasta akkua tarpeettomasti pöylle tai lialle. Älä koskaan altista akkua suurelle kosteudelle (esimerkiksi upota veteen tai jätä sateeseen).

Jos akku on pahoin kastunut, käsittele sitä kuin vaurioitunutta akkua. Eristä akku palamattomasta materiaalista valmistettuun astiaan ja ota yhteys Hilti-huoltoon.

- Pidä akku öljyttömänä ja rasvattomana. Älä anna pölyn ja lian kertyä akun pintaan. Puhdista akku kuivalla, pehmeällä harjalla tai puhtaalla, kuivalla kankaalla. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne saattavat vaurioittaa muoviosia.

Älä kosketa akun liittimiä äläkä poista akun liittimiin tehtaalla laitettua rasvaa.

- Puhdista kotelon pinnat vain kevyesti kostutetulla kankaalla. Älä käytä silikonia sisältäviä hoitoaineita, sillä ne saattavat vaurioittaa muoviosia.

Kunnossapito

VAARA

Sähköiskun aiheuttama vaara! Sähköosien asiantuntemattomat korjaukset voivat aiheuttaa vakavia loukkaantumisia ja palovammoja.

Sähköosien korjaustyöt saa tehdä ainoastaan valtuutettu sähköasentaja.

• Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta.
• Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa.
• Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta.

Turvallisen käytön varmistamiseksi käytä vain alkuperäisiä varaosia, kulutusmateriaaleja ja lisävarusteita. Hiltin tälle tuotteelle hyväksymiä varaosia, kulutusmateriaaleja ja lisävarusteita löydät Hilti Store -liikkeestä tai osoitteesta: www.hilti.group

7.1 Tarkastus

7.1.1 Luotipisteen tarkastus

Ø6 mm (∅1/4") 10 m (30 ft) 2 (90°) 3 (180°) 4 (270°) www.hilti.com

1. Tee korkean tilan lattiaan merkki (risti, esimerkiksi 10 metriä korkeaan portaikkoon).
2. Aseta laite tasaiselle ja vaakasuoralle pinnalle.
3. Kytke laite päälle ja vapauta heiluri.
4. Aseta laite siten, että alempi suuntaussäde on lattiaan merkityn ristin keskellä.
5. Merkitse laserlinjojen ylempi ristipiste kattoon.
6. Käännä laitetta 90°.

Alemman punaisen suuntaussäteen pitää pysyä ristin keskellä.

1. Merkitse laserlinjojen ylempi ristipiste kattoon.
2. Toista sama kääntämällä 180° ja 270°.

Muodosta neljästä merkitystä pisteestä kattoon ympyrä. Mittaa halkaisija D millimetreinä tai tuumina ja tilan korkeus RH metreinä tai jalkoina.

1. Laske arvo R.

Arvon R pitää olla alle 3 mm (vastaa 3 millimetria: R = [mm]2 × 10RH[m] (1) 10 metrin matkalla).
Arvon R pitää olla alle 1/8". R = [1/8 in]2 × 30RH[ft] (2)

7.1.2 Lasersäteen vaaituksen tarkastus

A ① ② B A ③ B ② A ③ D ② B

1. Seinien välisen etäisyyden pitää olla vähintään 10 m.
2. Aseta laite tasaiselle ja vaakasuoralle pinnalle noin 20 cm:n etäisyydelle seinästä(A) ja suuntaa laserlinjojen ristipiste seinään (A).
3. Merkitse laserlinjojen ristipiste ristillä (1) seinään (A) ja ristillä (2) seinään (B).
4. Aseta laite tasaiselleja vaakasuorallepinnallenoin20cm:netäisyydelle seinästä (B) ja suuntaa laserlinjojen ristipiste ristiin (1) seinässä (A).
5. Säädä laserlinjojen ristipisteen korkeus säädettävillä jaloilla siten, että ristipiste vastaa merkintää (2) seinässä (B). Varmista tällöin, että vesivaaka on keskellä.
6. Merkitse laserlinjojen ristipiste ristillä (3) uudelleen seinään (A).

7. Mittaa ristien (1) ja (3) välinen siirtymä D seinässä (A) (RL = tilan pituus).

8. Laske arvo R.

▶ Arvo R pitää olla alle 3 mm.
- Arvon R pitää olla alle 1/8".

$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R L [ \mathrm{m} ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

7.1.3 Suorakulmaisuuden (vaakasuuntainen) tarkastus

1. Aseta laite noin 5 metrin etäisyydelle seinistä siten, että alempi suuntaussäde on tilan keskellä olevan vertailupisteen kohdalla.
2. Merkitse kaikki neljä ristipistettä neljään seinään.
3. Käännä laitetta 90° ja varmista, että ristipisteen keskipiste osuu ensimmäiseen vertailupisteeseen (A).

4. Merkitse jokainen uusi ristipiste ja mittaa kulloinenkin siirtymä (R1, R2, R3, R4 [mm]).

5. Laske siirtymä R (RL = tilan pituus).

- Arvon R pitää olla alle 3 mm tai alle 1/8".

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ \mathrm{mm} ]}{4} \times \frac {1 0}{R L [ \mathrm{m} ]} \tag {1} $$

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ 1 / 8 \text { in } ]}{4} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

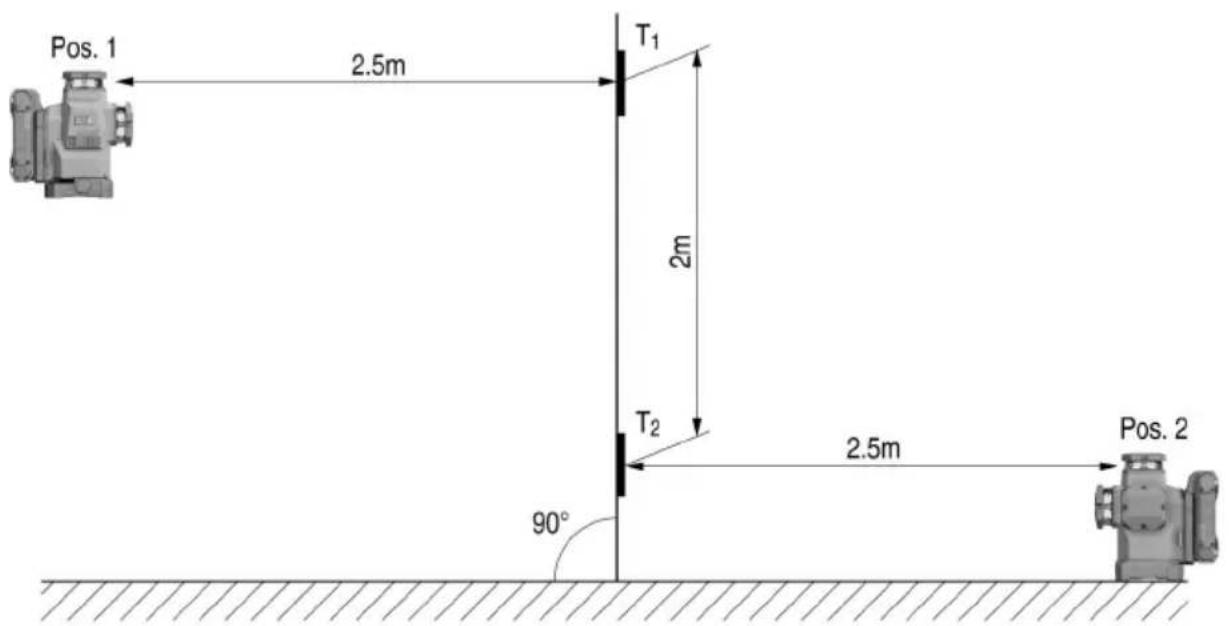

7.1.4 Pystysuuntaisen linjan tarkkuuden tarkastus

Pos. 1 2.5m T₁ 2m T₂ 90° 2.5m Pos. 2

1. Aseta laite noin 2 metrin korkeudelle (kohta 1).
2. Kytke laite päälle.
3. Aseta ensimmäinen tähtäinlevy T1 (pystysuuntainen) 2,5 metrin etäisyydelle laitteesta samalle korkeudelle (2 m) siten, että vaakasuuntainen lasersäde osuu tähtäinlevyyn, ja merkitse tämä kohta.
4. Aseta nyt toinen tähtäinlevy (T2) 2 metriä alemmas kuin ensimmäinen tähtäinlevy siten, että pystysuun- tainen lasersäde osuu tähtäinlevvyn ja merkitse tämä kohta.
5. Merkitse kohta 2 testirakenteen vastakkaiselle puolelle (peilikuvana) lasersäteen linjalle lattiassa 5 metrin etäisyydelle laitteesta.
6. Aseta nyt laite lattialle juuri merkitsemääsi kohtaan (kohta 2).

HILTI

1. Suuntaa lasersäde siten, että se osuu tähtäinlevyyn T1 ja siihen merkittyyn kohtaan.
2. Merkitse uusi kohta tähtäinlevyyn T2.
3. Lue tähtäinlevystä T2 merkintöjen etäisyys D.

Jos ero D on yli 3 millimetriä, laite on säädettävä Hilti-huollossa.

7.2 Hilti-mittausvälinehuolto

Hilti-mittausvälinehuollossa tarkastetaan mittaustyökalun vaatimustenmukaisuus, ja jos poikkeamia havaitaan, mittaustyökalu palautetaan vaatimusten mukaiseksi ja sen vaatimustenmukaisuus tarkastetaan uudelleen. Vaatimustenmukaisuus tarkastuksen hetkellä vahvistetaan kirjallisesti huoltotodistuksella. On suositeltavaa:

• Valitse laitteen käyttöä vastaava soveltuva huoltoväli.
• Poikkeuksellisen käyttörasituksen jälkeen, ennen tärkeitä töitä ja kuitenkin vähintään kerran vuodessa, teetä tarkastus Hilti-mittausvälinehuollossa.

Hilti-mittausvälinehuollon tekemä tarkastus ei vapauta käyttäjää mittaustyökalun tarkastamisesta ennen käyttöä ja käytön aikana.

8 Kuljetus ja varastointi

Akkutyökalujen ja akkujen kuljetus

VAROITUS

Käynnistyminen vahingossa kuljetuksen aikana!

• Kuljeta tuotteesi aina akku irrotettuna!
  ▶ Irrota akku/akut.
• Älä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. Akut on suojattava kuljetuksen ajaksi kovilta iskuilta ja tärinältä, ja ne on eristettävä kaikenlaisista sähköä johtavista materiaaleista ja muista akuista, jotta niiden navat eivät pääse kosketuksiin muiden akkujen napojen kanssa. Seurauksena saattaisi olla oikosulku. Noudata maakohtaisia akkujen kuljetusmääräyksiä.
• Akkuja ei saa koskaan lähettää postitse. Käänny kuljetusyrityksen puoleen, kun haluat lähettää vauriottomia akkuja.
  Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää kuljetusta ja sen jälkeen.

Akkutyökalujen ja akkujen varastointi

VAARA

Viallinen tai vuotava akku voi aiheuttaa vaurioita!

- Varastoi tuotteesi aina akku irrotettuna!

• Varastoi tuote ja akut viileässä ja kuivassa paikassa. Ota teknisissä tiedoissa annetut lämpötilarajat huomioon.
• Akkuja ei saa säilyttää laturissa. Irrota akku laturista aina latauksen päätyttyä.
• Älä koskaan varastoi akkuja auringonpaisteessa, lämmönlähteen päällä tai ikkunan vieressä.
• Varastoi tuote ja akut lasten ja asiattomien henkilöiden ulottumattomissa.
  Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen.

9 Apua häiriötilanteisiin

Kaikissa häiriötilanteissa tarkkaile akun tilanäyttöä. Ks. kappale Litiumioniakun merkkivalot → Sivu 216.

Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon.

Häiriö	Mahdollinen syy	Ratkaisu
Akun LED-merkkivalot eivät näytä mitään	Akku rikki.	▸ Ota yhteys Hilti-huoltoon.
Akku tyhjenee tavallista no-peammin.	Erittäin alhainen ympäristön lämpö-tila.	-▸ Anna akun hitaasti lämmetä huoneenlämpötilaan.
Häiriö Mahdollinen syy Ratkaisu
Akku ei lukitu paikalleen selvästi naksahtaen.	Akun salpanokka likaantunut. ▶ Puhdista salpanokka ja kiinnitä akku uudelleen paikalleen.
Tuote tai akku kuumenee voimakkaasti.	Sähköinen vika ▶ Kytke tuote heti pois päältä,irrota akku, valvo akkua, annasen jäähtyä ja ota yhteys Hilti-huoltoon.

10 Hävittäminen

VAARA

Määräystenvastaisten hävittäminen aiheuttaa loukkaantumisvaaran! Ulos vuotavat kaasut tai nesteet vaarantavat terveyden.

• Älä lähetä vaurioituneita akkuja!
  ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi.
• Hävitä akut siten, etteivät ne voi joutua lasten käsiin.
  Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen.

Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys oneriaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystähävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta.

- Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana!

11 Valmistajan myöntämä takuu

- Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan.

12 FCC-ohje (vain USA) / IC-ohje (vain Kanada)

Tämä laite on testattu ja sen on todettu olevan luokan B digitaalilaitteelle asetettujen rajojen sisällä FCC-määräysten osan 15 mukaisesti. Nämä raja-arvot alittavissa laitteissa katsotaan olevan riittävä suoja häiritsevältä säteilyltä asutusalueilla käytettäessä. Tämäntyyppiset laitteet synnyttävät ja käyttävät korkeataajuksia ja voivat myös säteillä niitä. Siksi ne voivat ohjeiden vastaisesti asennettaessa tai käytettäessä aiheuttaa radio- ja televisiovastaanoton häiriöitä.

Häiriöttömyyttä ei voida taata kaikissa asennuksissa. Jos laite aiheuttaa radio- tai televisiovastaanotossa häiriöitä, jotka voidaan määrittää kytkemällä laite pois ja uudelleen päälle, häiriön poistamiseen suositellaan seuraavia toimenpiteitä:

• Suuntaa antenni uudelleen tai vaihda sen paikkaa.
• Siirrä laite kauemmaksi vastaanottimesta.
• Liitä laite eri pistorasiaan kuin vastaanotin, jota laitteen toiminta häiritsee.
• Ota yhteys jälleenmyyjään tai radio-/TV-asentajaan.

Tämä laite vastaa FCC-määräysten pykälää 15 ja RSS-210 ISED-määräystä.

Laitteen käyttöönotto edellyttää seuraavan kahden vaatimuksen täyttymistä:

• Tämä laite ei tuota haitallista säteilyä.
• Laitteen pitää sietää siihen kohdistuva häiriösäteily, mukaan lukien odottamattomia toimintoja aiheuttavat häiriösäteilyt.

Laitteeseen tehdyt muutokset, joihin Hilti ei ole antanut lupaa, voivat aiheuttaa laitteen käyttöhyväksynnän raukeamisen.

RoHS (vaarallisten aineiden käytön rajoittamisen direktiivi)

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Multiline Laser
Products: PM 50MG-22 01

Tämä taulukko koskee Kiinaa.

限用物質含有情況標示聲明書

Tämä taulukko koskee Taiwania.

14 Hilti-litiumioniakut

Turvallisuuteen ja käyttöön liittyviä ohjeita

Tässä dokumentaatiossa käytetty käsite "akku" tarkoittaa ladattavia Hiltin litiumioniakkuja, jotka koostuvat useista litiumionikennoista. Ne on tarkoitettu Hilti-sähkötyökaluihin ja niitä saa käyttää vain näissä. Käytä vain alkuperäisiä Hilti-akkuja!

Kuvaus

Hilti-akuissa on akkukennojen hallinta- ja suojajärjestelmät.

Akut on valmistettu kennoista, jotka sisältävät litiumioni-varaajamateriaaleja. Ne mahdollistavat erittäin suuren ominaisenergiatiheyden. Litiumionikennoilla on erittäin vähäinen lataustason muistamisilmiö, mutta sitä vastoin ne reagoivat erittäin herkästi voimankäyttöön, syväpurkaantumiseen ja korkeisiin lämpötiloihin.

Hilti-akuille hyväksytyt tuotteet löydät Hilti Store -liikkeestä tai internetosoitteesta www.hilti.group

Turvallisuus

Noudata seuraavia turvallisuusohjeita, jotka varmistavat litiumioniakkujen turvallisen käsittelyn ja käytön. Ohjeiden noudattamatta jättäminen saattaa aiheuttaa ihoärsytystä, vakavia syöpymisvammoja, kemiallisia palovammoja, tulipalon ja/tai räjähdyksen.
Käsittele akkuja huolellisesti, jotta vältät vauriot ja terveydelle vakavasti vaarallisten nesteiden vuotamisen ulos!
- Akkuja ei saa mitenkään muuttaa tai manipuloida!
- Akkuja ei saa avata, puristaa, kuumentaa yli 80 °C:n lämpötilaan tai polttaa.
- Älä käytä tai lataa akkua, johon on kohdistunut isku tai joka muutoin on vaurioitunut. Tarkasta akustasi vaurioiden merkit säännöllisin välein.
- Älä koskaan käytä kierrätettyä tai korjattua akkua.
- Älä käytä akkua tai akkukäyttöistä sähkötyökalua koskaan lyöntityökaluna.
- Älä koskaan altista akkua suoralle auringonpaisteelle, korkealle lämpötilalle, kipinöille tai avotulelle. Siitä voi aiheutua räjähdys.
- Älä kosketa akun napoja sormilla, työkaluilla, koruilla tai muilla metallisilla esineillä. Seurauksena akku voi vaurioitua ja aiheuttaa aineellisia vahinkoja tai vammoja.
- Älä altista akkua sateelle, kosteudelle tai nesteille. Sisään tunkeutunut kosteus voi aiheuttaa oikosulun, sähköiskun, palovammoja tai räjähdyksen.
Käytä aina vain tälle akkutyypille tarkoitettuja latureita ja sähkötyökaluja. Noudata niiden käyttöohjeissa annettuja ohjeita.
- Älä käytä tai varastoi akkua räjähdysvaarallisessa ympäristössä.
- Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Laita akku palovaarattomaan paikkaan ja riittävän etäälle syttyvistä materiaaleista. Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Toimi kappaleessa Toimenpiteet akkupalossa annettujen ohjeiden mukaisesti.

Toiminta jos akku vaurioitunut

▶ Ota yhteys aina Hilti-huoltoon, jos akku on vaurioitunut.
- Älä käytä akkua, jos siitä vuotaa ulos nestettä.
Vältä ulos vuotavan nesteen joutumista silmiin ja/tai iholle. Käytä akkunesteen käsittelyssä aina suojakäsineitä ja silmäsuojaimia.
Poista ulos vuotanut akkuneste tarkoitukseen hyväksyttyä kemiaallista puhdistusainetta käyttäen. Noudata maakohtaisia akkunesteen puhdistamisesta annettuja ohjeita ja määräyksiä.
▶ Aseta vaurioitunut akku palamattomaan säiliöön ja peitä se kuivalla hiekalla, liitujauheella (CaCO3) tai silikaatilla (vermikuliitti). Sulje säiliön kansi ilmatiiviisti ja säilytä säiliö kaukana syttyvistä kaasuista, nesteistä tai esineistä.
Hävitä säiliö viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen.

Noudata vaurioituneiden akkujen maakohtaisia kuljetusmääräyksiä!

Toiminta jos akku ei enää toimi

Tarkkaile, esiintyykö akun epänormaalia käyttäytymistä, esimerkiksi virheellistä latautumista tai poikkeuksellisen pitkiä latausaikoja, tuntuava tehon heikkenemistä, epänormaalia LED-merkkivalojen toimintaa tai nestevuotoa. Nämä ovat merkki sisäisestä ongelmasta.
- Jos epäilet akun sisäistä ongelmaa, ota yhteys Hilti-huoltoon.
- Jos akku ei enää toimi tai jos sitä ei voi enää ladata tai siitä vuotaa ulos nestettä, akku on hävitettävä. Ks. kappale Huolto ja hävittäminen.

Toimenpiteet akkupalossa

VAARA

Akkupalon aiheuttama vaara! Palavasta akusta vapautuu ympäristöön vaarallisia ja räjähdysvaarallisia nesteitä ja höyryjä, jotka voivat aiheuttaa syöpymisvammoja, palovammoja tai räjähdyksiä.

Käytä henkilökohtaisia suojavarusteita, jos joudut sammuttamaan akkupaloa.

▶ Varmista riittävä tuuletus, jotta vaaralliset ja räjähdysvaaralliset höyryt pääsevät poistumaan tilasta.
- Jos savun muodostus on runsasta, poistu tilasta heti.
- Jos hengitysteissä tuntuu ärsytystä, on syytä mennä lääkäriin.
- Hälytä palokunta ennen kuin aloitat sammutusyrityksen.
- Sammuta akkupalot pelkällä vedellä mahdollisimman etäältä suihkuttaen. Jauhesammuttimet tai sammutuspeitot eivät tehoa litiumioniakkujen paloihin. Akkujen ympäristön tulipalo sammutetaan tavallisilla sammutusaineilla.

- Älä yritä siirtää suurta määrää palavia akkuja. Siirrä säästyneet materiaalit kauemmas ja siten eristä kyseiset akut.

Jos akku ei jäähdy, savuttaa tai palaa:

• Ota se lapioon ja heitä se ämpäriin, jossa on vettä. Veden jäähdyttävän vaikutuksen ansiosta palon leviäminen niihin akun kennoihin estyy, joissa lämpötila ei ole vielä nousstyttymisen kannalta kriittisen korkeaksi.
• Anna akun olla ämpärissä ainakin 24 tunnin ajan, kunnes akku on kokonaan jäähtynyt.
• Ks. kappale Toiminta jos akku vaurioitunut.

Tietoa kuljetuksesta ja varastoinnista

▶ Ympäristön lämpötila välillä -17 °C ja +60 °C / 1 °F ja 140 °F.
- Varastointilämpötila välillä -20 °C ja +40 °C / -4 °F ja 104 °F.
- Akkuja ei saa säilyttää laturin päällä. Irrota akku laturista aina latauksen päätyttyä.
- Varastoi akut aina mahdollisimman viileässä ja kuivassa paikassa. Varastoiminen viileässä paikassa pidentää akun kestoa. Älä koskaan varastoi akkuja auringonpaisteessa, lämmittimen tai patterin päällä tai ikkunan vieressä.
- Akkuja ei saa koskaan lähettää postitse. Käänny kuljetusyrityksen puoleen, kun haluat lähettää vauriottomia akkuja.
- Älä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. Akut on suojattava kuljetuksen ajaksi kovilta iskuilta ja tärinältä, ja ne on eristettävä kaikenlaisista sähköä johtavista materiaaleista ja muista akuista, jotta niiden navat eivät pääse kosketuksiin muiden akkujen napojen kanssa. Seurauksena saattaisi olla oikosulku. Noudata maakohtaisia akkujen kuljetusmääräyksiä.

Huolto ja hävittäminen

• Pidä akku puhtaana, rasvattomana ja öljyttömänä. Tarpeetonta pölyä ja likaa akun päällä on vältettävä. Puhdista akku kuivalla, pehmeällä siveltimellä tai puhtaalla, kuivalla kankaalla.
• Älä käytä akkua, jos sen jäähdytysilmaraot ovat tukkeutuneet. Puhdista jäähdytysilmaraot varovasti kuivalla, pehmeällä harjalla.
• Estä vierasesineiden tunkeutuminen kotelon sisään.
• Varo, ettei kosteutta pääse tunkeutumaan akun sisään. Jos akkuun on päässyt kosteutta, käsittele sitä kuten vaurioitunutta akkua ja eristä se palamattomaan säiliöön.

- Ks. kappale Toiminta jos akku vaurioitunut.

▶ Ulosvuotavat kaasut tai nesteet saattavat vaarantaa terveyden määräystenvastaisten hävittämisen seurauksena. Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Noudata vaurioituneiden akkujen maakohtaisia kuljetusmääräyksiä!
- Älä hävitä akkuja sekajätteen mukana.
Hävitä akut siten, etteivät ne voi joutua lasten käsiin. Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi.

3.6 Liitiumioonaku kuvamine

3.6.1 Laetuse astme ja veateadete kuvamine

HOIATUS

Vigastuste oht allakukkuva aku töttu!

3.6.2 Akude oleku kuvamine

1. Märkige laserkiirte ülemine ristumispunkt lakke.
2. Keerake seadet 180° ja 270° ja korrake toimingut.

7.1.1 Kontrola päty kolmice

Ø6 mm (∅1/4") 10 m (30 ft) 2 (90°) 3 (180°) 4 (270°) www.hilti.com
