KÄYTTÖOHJE PM 2-PE HILTI

fi Alkuperäiset ohjeet 85

1 Tämän käyttöohjeen tiedot

1.1 Tästä käyttöohjeesta

• Varoitus! Ennen tuotteen käyttämistä varmista, että olet lukenut ja ymmärtänyt tuotteen mukana toimitetun käyttöohjeen ja sen sisältämät ohjeet, neuvot sekä turvallisuus- ja varoitushuomautukset, kuvat ja tekniset erittelyt. Perehdy etenkin kaikkiin ohjeisiin, turvallisuus- ja varoitushuomautuksiin, kuviiin, teknisiin erittelyihin sekä tuotteen osiin ja toimintoihin. Ellei määräyksiä, ohjeita ja neuvoja noudateta, aiheutuu sähköiskun, tulipalon ja/tai vakavien vammojen vaara. Säilytä käyttöohje ja kaikki ohjeet sekä turvallisuus- ja varoitushuomautukset myöhempää käyttötarvetta varten.
• HILTI -tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.
• Oheinen käyttöohje vastaa tekniikan tasoa painatushetkellä. Katso uusin versio internetistä Hiltin tuotesivustolta. Sinne pääset tässä käyttöohjeessa olevasta linkistä tai QR-koodilla, joka on merkitty symbolilla 📋.
• Varmista, että tämä käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.

1.2 Merkkien selitykset

1.2.1 Varoitushuomautukset

Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käytetään:

VAKAVA VAARA

VAKAVA VAARA !

- Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema.

VAARA

VAARA !

- Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema.

VAROITUS

HUOMIO !

- Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko.

1.2.2 Symbolit dokumentaatiossa

Tässä dokumentaatiossa käytetään seuraavia symboleita:

Lue käyttöohje ennen käyttämistä

Toimintaohjeita ja muuta hyödyllistä tietoa

Kierrätyskelpoisten materiaalien käsittely

Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana

1.2.3 Symbolit kuvissa

Kuvissa käytetään seuraavia symboleita:

Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa

3

Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä

11

Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappa-leessa Tuoteyhteenveto

!

Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn.

1.3 Tuotekohtaiset symbolit

1.3.1 Symbolit tuotteessa

Tuotteessa voidaan käyttää seuraavia symboleita:

Tämä laite tukee iOS- ja Android-alustojen kanssa yhteensopivaa NFC-teknologiaa.

1.4 Tuotetiedot

HILTI -tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.

Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä.

- Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme.

Tuotetiedot

Tyyppi PM 2-PE
Sukupolvi 02
Sarjanumero

1.5 Vaatimustenmukaisuusvakuutus

Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voimassa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa.

Tekninen dokumentaatio löytyy tästä:

1.6 Tarra tuotteessa

Laserinformaatio

p<1πW·A=820nm-680nm

Laserluokka 2, standardeihin IEC60825-1/EN60825-1:2014 perustuen ja vastaa CFR 21 § 1040.10 ja 1040.11 (Laser Notice 56) vaatimuksia.

Älä katso säteeseen.

2 Turvallisuus

2.1 Yleiset turvallisuustoimenpiteet

▶ Tarkasta laitteen tarkkuus ennen mittauksia / laitteen käyttämistä.
Laite ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kouluttamattomat tai kokemattomat henkilöt käyttävät niitä ohjeiden vastaisesti tai muutoin asiattomasti.
Loukkaantumisvaaran välttämiseksi käytä laitteessa vain alkuperäisiä Hilti-lisävarusteita ja -lisälaitteita.
- Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä laitetta käyttäessäsi. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Laitetta käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja.
▶ Laitteeseen ei saa tehdä minkäänlaisia muutoksia.
Noudata käyttöohjeessa annettuja käyttöä, huoltoa ja kunnossapitoa koskevia ohjeita.
- Älä poista turvalaitteita käytöstä tai irrota laitteessa olevia huomautus- ja varoitustarroja.
- Älä jätä laserlaitteita lasten ulottuville.
▶ Ota ympäristötekijät huomioon. Älä jätä laitetta sateeseen äläkä käytä laitetta kosteassa tai märässä ympäristössä. Älä käytä laitetta paikoissa, joissa on tulipalo- tai räjähdysvaara.

Hoida laitetta huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei laitteessa ole murtuneita tai vaurioituneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Usein loukkaantumisten ja tapaturmien syynä on laitteiden laiminlyöty huolto.
Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena.
- Putoamisen tai vastaavan mekaanisen rasituksen jälkeen laitteen tarkkuus on tarkastettava.
- Jos laite tuodaan kylmästä tilasta lämpimään tai päinvastoin, laitteen lämpötilan on annettava tasoittua ennen käyttämistä.
- Jos käytät adaptereita ja lisävarusteita, varmista, että laite on aina kunnolla kiinnitetty.
Jotta vältät virheelliset mittaustulokset, pidä lasersäteen lähtöaukko puhtaana.
- Vaikka laite on suunniteltu kestämään työmaiden vaativia olosuhteita, sitä on käsiteltävä varoen kuten muitakin optisia ja elektronisia laitteita (kiikarit, silmälasit, kamera).
▶ Vaikka tuote on suunniteltu kosteustiiviiksi, pyyhi laite kuivaksi aina ennen kuin laitat sen kuljetuslaukkuun.
▶ Tarkasta tarkkuus useita kertoja käytön aikana.

2.2 Työpaikan asianmukaiset olosuhteet

• Varmista mittauspaikan turvallisuus ja varmista laitetta käyttökuntoon asettaessasi, ettei lasersäde suuntaudu kohti muita ihmisiä tai kohti itseäsi.
  Vältä hankalia työskentelyasentoja; etenkin jos teet työtä tikkailta. Varmista, että seisot tukevalla alustalla ja säilytät aina tasapainosi.
• Mittaaminen lasilevyn tai muiden kappaleiden läpi voi vääristää mittaustulosta.
  ▶ Varmista, että pystytät laitteen vakaalle alustalle (tärinättömälle alustalle!).
• Käytä laitetta vain teknisissä tiedoissa eritellyissä käyttöolosuhteissa.
• Jos samalla työmaalla käytetään useampia laserlaitteita, varmista, että et sekoita oman laitteesi lasersäteitä muiden laitteiden säteisiin.
• Magneetit saattavat vaikuttaa tarkkuuteen, joten lähistöllä ei saa olla magneetteja. Hilti-yleisadapterin yhteydessä vaikutusta ei ole.

2.3 Sähkömagneettinen häiriökestävyys

Vaikka laite täyttää voimassa olevien määräysten tiukat vaatimukset, Hilti ei pysty sulkemaan pois mahdollisuutta, että voimakas häiriösäteily rikkoo laitteen, jolloin seurauksena on virheellisiä toimintoja. Tässä tapauksessa, tai jos olet muuten epävarma, on tehtävä tarkastusmittauksia. Hilti ei myöskään pysty sulkemaan pois mahdollisuutta, että muihin laitteisiin (esimerkiksi lentokoneiden navigointilaitteet) aiheutuu häiriöitä.

2.4 Laserlaiteluokitus laserluokan 2 / class II laitteille

Myyntimallista riippuen laite vastaa laserluokkaa 2 standardien IEC60825-1:2014 / EN60825-1:2014 mukaisesti ja Class II -luokkaa CFR 21 §1040.10 ja 1040.11(FDA) mukaisesti. Näiden laitteiden käyttö ei vaadi erityisiä suojatoimenpiteitä. Silmäluomien sulkemisrefleksi suojaa silmiä, jos henkilö katsoo hetkellisesti suoraan säteeseen. Lääkkeet, alkoholi ja muut huumaavat aineet saattavat heikentää tätä sulkemisrefleksiä. Vältä kuitenkin katsomasta suoraan säteeseen kuten et katsoisi suoraan aurinkoonkaan. Älä suuntaa lasersädettä ihmisiä kohti.

2.5 Sähkön aiheuttamat vaarat

• Kun lähetät laitteen, eristä paristot tai irrota ne.
  Ympäristönsuojelun vuoksi vanha laite on aina hävitettävä maakohtaisten jätehuoltomääräysten mukaisesti. Lisätietoja saat Hilti-asiakaspalvelusta.
• Paristot ja akut eivät saa joutua lasten käsiin.
• Älä kuumenna paristoja äläkä heitä niitä avotuleen. Paristot saattavat räjähtää, tai ilmaan saattaa päästä myrkyllisiä aineita.
• Älä yritä ladata paristoja.
• Älä juota laitteessa oleviin paristoihin kiinni mitään.
• Älä tyhjennä paristoja tai akkuja oikosulkemalla, sillä seurauksena paristot tai akut saattavat ylikuumentua ja aiheuttaa palovammoja.
• Älä avaa paristoja tai käsittele niitä kovakouraisesti.
• Älä laita laitteeseen vaurioituneita paristoja.
• Älä käytä sekaisin uusia ja vanhoja paristoja. Älä käytä sekaisin eri valmistajien paristoja tai tyypiltään erilaisia paristoja.

2.6 Nesteiden aiheuttamat vaarat

Väärin käyttäminen saattaa aiheuttaa nesteen vuotoa akusta. Varo koskettamasta sitä. Huuhtele kosketus- kohta vedellä. Jos nestettä pääsee silmiin, huuhtele silmät runsaalla vedellä ja lisäksi mene lääkäriin. Ulos vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

3 Kuvaus

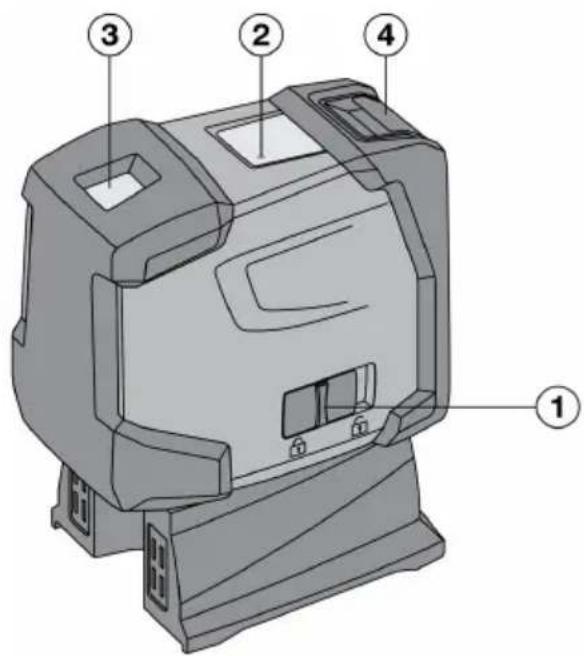

3.1 Tuoteyhteenveto

① Käyttökytkin; yhdistetty heilurin lukitusmekanismiin
② Merkkivalodiodi
③ Lasersäteen lähtöaukko
④ Paristolokero

3.2 Tarkoituksenmukainen käyttö

PM 2-PE on itsevaaittuva pistelaser, jolla yksi henkilö voi nopeasti ja tarkasti tehdä suuntaustyöt. Laitteessa on kaksi toisiaan vastaavaa lasersädettä (säteillä sama lähtöpiste). Kaikkien säteiden kantomatka on 30 metriä (kantomatka riippuu ympäristön valoisuudesta). Laite on tarkoitettu suuntauspisteiden merkitsemiseen sisätiloissa. Jos laitetta käytetään ulkona, varmista, että työskentelyolosuhteet vastaavat sisätilaa.

Mahdollisia käyttökohteita ovat: Lattiaan merkittyjen pisteiden siirto kattoon.

Laitteeseen ei saa tehdä minkäänlaisia muutoksia.

Noudata käyttöohjeessa annettuja käyttöä, huoltoa ja kunnossapitoa koskevia ohjeita.

Loukkaantumisvaaran välttämiseksi käytä vain alkuperäisiä Hilti-lisävarusteita ja -työkaluja.

Laite ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.

3.3 Ominaisuudet

PM 2-PE on kaikkiin suuntiin 4°:n rajoissa itsevaattuva. Vaaittumisaika on vain noin 3 sekuntia.

Jos itsevaaituksen toiminta-alue ylittyy, lasersäteet vilkkuvat varoitukseksi.

PM 2-PE on helppokäyttöinen laite, jonka muovikotelo on vankka ja joka kätevän kokonsa ja pienen painonsa ansiosta on vaivaton kuljettaa. Laite kytkeytyy normaalitilasta pois päältä 15 minuutin kuluttua. Jatkuvan käytön käyttötila voidaan kytkeä käyttöön kytkemällä laite päälle, pois päältä ja sitten uudelleen 3 sekunnin kuluessa taas päälle.

3.4 Käyttöviestit

Häiriö Mahdollinen syy Ratkaisu
Merkkivalodiodi	Merkkivalodiodi ei pala	► Laite on kytketty pois päältä.► Paristot ovat tyhjät.► Paristot on asennettu väärin.
Merkkivalodiodi	Merkkivalodiodi palaa jatkuvasti	► Lasersäde on kytketty päälle. Laite on käytössä.
	Merkkivalodiodi vilkkuu kaksi ker-taa 10 sekunnin välein	► Paristot ovat lähes tyhjät.
Lasersäde Lasersäde vilkkuu	kaksi kertaa 10 sekunnin välein	► Paristot ovat lähes tyhjät.
	Lasersäde vilkkuu viisi kertaa ja jää sitten palamaan.	► Poiskytkentääutomatiikka kyt-ketty pois käytöstä.
	Lasersäde vilkkuu tiheästi ► Laitteen itsevaaitusta ei tapah-du.

3.5 Toimituksen sisältö

1 pistelaser PM 2-PE, 1 laitepussi, 4 paristoa, 1 käyttöohje, 1 valmistajatodistus.

4 Lisävarusteet

Nimi Lyhennenimi	Kuvaus
Jalusta	PMA 20	•/•
Tähtäinlevy	PMA 54/55	•/•
Teleskooppikiinnitystanko	PUA 10	•/•
Puristuskiinnike	PMA 93	•/•
Laserlasit	PUA 60	Nämä eivät ole lasersuojalasit eivätkä ne suojaa silmiä lasersäteilyltä. Koska lasit haittaavat värinä köä, niitä ei saa käyttää liikenteessä, vaan niitä käyttää ainoastaan PM 2-PE -laitteella työskenne täessä.

5 Tekniset tiedot

Pisteiden kantomatka		30 m(98 ft - 5 in)
Tarkkuus 10 m:n matkalla		±1,5 mm
Itsevaaitusaika		3 s
Laserluokka		Luokka 2, näkyvä, 620 - 690 nm, ±10 (IEC 60825-1:2014); class II (CFR 21 §1040.10 ja 1040.11) (FDA)
Säteen halkaisija	Etäisyys 5 m (16,4 ft)	< 4 mm(< 0,16 in)
	Etäisyys 20 m (65,6 ft)	< 16 mm(< 0,63 in)
Itsevaaitusalue		± 4 °
Automaattinen itsekatkaisu - aktivoituu kun kulunut		15 min
Käyttötilan näyttö		LED ja lasersäteet
Virtalähde		AA-koko, alkalimangaaniparistot: 4
Maksimikäyttöaika		50 tuntia lämpötilassa +24 °C
Käyttölämpötila		-10 °C ... 50 °C(14,0 °F ... 122,0 °F)
Varastointilämpötila		-25 °C ... 63 °C(-13,0 °F ... 145,4 °F)
Pöly- ja roiskevesisujoaus		IP 54 standardina IEC 60529
Jalustakierre (laite)		UNC 1/4"
Jalustakierre (jalka)		BSW 58 " UNC 14 "
Mitat		63 mm x 107 mm x 137 mm(2,48 in x 4,21 in x 5,39 in)
Paino jalan kanssa sisältäen paristot		590 g(20,81 oz)

6 Paristojen asennus

1. Avaa paristolokero.

2. Ota paristot esille pakkauksesta ja laita ne heti laitteeseen.

Laitteessa saa käyttää vain Hiltin suosittelemia paristoja.

1. Varmista, että liität paristot napaisuudeltaan oikeinpäin laitteen pohjassa olevien merkintöjen mukaisesti.

2. Sulje paristolokero. Varmista, että se lukittuu kunnolla kiinni.

7 Käyttö

7.1 Pistelaserin käyttö

▶ Lue tämä jakso huolellisesti.

7.1.1 Lasersäteiden kytkeminen päälle

▶ Työnnä käyttökytkin taaksepäin.

7.1.2 Laitteen / lasersäteiden kytkeminen pois päältä

▶ Työnnä käyttökytkin eteenpäin.

Laite kytkeytyy automaattisesti pois päältä noin 15 minuutin kuluttua.

7.1.3 Poiskytkentäautomatiikan kytkeminen pois käytöstä

Kytke laite päälle, sitten pois päältä ja uudelleen 3 sekunnin kuluessa taas päälle. Lasersäde vilkkuu pois käytöstä kytkemisen kuittaukseksi viisi kertaa.

Laite kytkeytyy pois päältä, kun työnnät käyttökytkimen eteenpäin tai kun paristot tyhjentyvät.

7.2 Käyttöesimerkkejä

Seuraavassa on kaksi käyttöesimerkkiä.

7.2.1 Sisärakenneprofiilien suuntaaminen tilan jakamisess

- Kun haluat jakaa tilan, toimi tässä esitetyn kuvan mukaisesti.

7.2.2 Valaisinlaitteiden suuntaaminen

- Kun haluat suunnata valaisinlaitteet, toimi tässä esitetyn kuvan mukaisesti.

7.3 Luotipisteen tarkastus

1. Tee korkean tilan lattiaan merkki (risti, esimerkiksi 5-10 metriä korkeaan portaikkoon).

2. Aseta laite tasaiselle ja vaakasuoralle pinnalle.

3. Kytke laite päälle.

4. Aseta laite alempi suuntaussäde ristin keskelle.

5. Merkitse pystysuuntaisen suuntaussäteen piste kattoon. Tätä varten kiinnitä ensin paperinpala kattoon.

6. Käännä laitetta 90°.

Alemman suuntaussäteen pitää pysyä ristin keskellä.

1. Merkitse pystysuuntaisen suuntaussäteen piste kattoon.

2. Toista sama kääntämällä 180° ja 270°.

Neljä saamaasi pistettä määrittävät ympyrän, jonka halkaisijan d1 (1-3) ja halkaisijan d2 (2-4) leikkauspiste merkitsee tarkkaa suuntauspistettä.

1. Laske tarkkuus kuten kappaleessa on kuvattu. → Sivu 91

7.3.1 Tarkkuuden laskenta

Kaavan (RH = huoneen korkeus) tulos (R) tarkoittaa tarkkuutta "millimetriä 10 metrin matkalla"; ks. kaava (1). Tämän tuloksen (R) pitää laitteen spesifikaation puitteissa olla: 1,5 millimetriä 10 metrin matkalla.

$$ R = \frac {1 0}{R H [ m ]} \times \frac {(d 1 + d 2) [ m m ]}{4} \tag {1} $$

$$ R - \frac {3 0}{R H [ f t ]} \times \frac {(d 1 + d 2) [ i n c h ]}{4} \tag {2} $$

8 Huolto ja kunnossapito

8.1 Puhdistaminen ja kuivaaminen

1. Puhalla pöly pois lasipinnoilta.

2. Älä koske lasipintoihin sormilla.

3. Käytä puhdistamiseen vain puhdasta ja pehmeää kangasta; tarvittaessa kostuta kangas puhtaalla alkoholilla tai vähällä vedellä.

Älä käytä muita nesteitä, sillä ne saattavat vaurioittaa muoviosia.

1. Ota huomioon laitteen varastointilämpötilat, etenkin talvisin ja kesäisin, jos säilytät laitetta autossa (-25 °C - +60 °C).

8.2 Varastointi

1. Poista kostunut laite laatikosta tai laukusta. Anna laitteen, kuljetuslaukun ja lisävarusteiden kuivua (enintään lämpötilassa 40 °C / 104 °F) ja puhdista ne. Pakkaa laite ja varusteet laatikkoonsa tai laukkuunsa vasta kun ne ovat kuivuneet.
2. Tarkasta laitteen tarkkuus tarkastusmittauksella pitkäaikaisen säilytyksen tai kuljetuksen jälkeen.
3. Jos jätät laitteen pitemmäksi aikaa käyttämättä, poista paristot laitteesta. Paristojen vuodot saattavat vaurioittaa laitetta.

8.3 Kuljetus

Kuljeta tai lähetä laite aina alkuperäisessä Hilti-pakkauksessa tai muussa vastaavanlaatuisessa pakkauksessa.

Lähetä laite aina ilman paristoja/akkua.

8.4 Hilti-kalibrointihuolto

1. Suositamme, että tarkastutat laitteet säännöllisesti Hiliti-kalibrointihuollossa, jotta laitteiden standardien mukainen luotettavuus ja vaatimustenmukaisuus on varmaa. Hilit-kalibrointihuollon palveluja voit käyttää milloin tahansa; suositamme kuitenkin, että teetät kalibroinnin vähintään kerran vuodessa.
2. Hilti-kalibrointihuollossa tarkastetaan, että tarkastettava laite tarkastuspäivänä vastaa käyttöohjeessa mainittuja spesifikaatioita ja teknisiä tietoja. Jos laitteessa on poikkeamia valmistajan tiedoista, käytetyt mittauslaitteet säädetään uudelleen. Hienosäätämisen ja tarkastuksen jälkeen laitteeseen kiinnitetään kalibrointimerkki ja laitteen mukaan annetaan kalibrointitodistus, jossa kirjallisesti vakuutetaan laitteen olevan valmistajan tietojen mukainen. Kalibrointitodistuksen tarvitsevat kaikki yritykset, jotka ovat saaneet ISO 900X -sertifikaatin. Lisätietoja saat lähimmältä Hilti-edustajalta.

9 Apua häiriötilanteisiin

Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon.

Häiriö Mahdollinen syy Ratkaisu
Laitetta ei saa kytkettyä päälle.	Paristo on tyhjä ▶ Vaihda paristot.
	Paristo liitetty väärinpäin ▶ Laita	paristot paikoilleen oikein.
	Paristolokeroa ei ole suljettu ▶ Sulje paristolokero.
	Laite tai käyttökytkin rikki ▶ Korjauta laite Hilti-huollossa.
Yksittäiset lasersäteet eivät toimi.	Laserlähde tai laserohjaus ei toimi ▶ Korjauta laite Hilti-huollossa.
Laitteen saa kytkettyä päälle, mutta lasersädettä ei näy.	Laserlähde tai laserohjaus ei toimi ▶ Korjauta laite Hilti-huollossa.
	Lämpötila liian korkea tai liian alhainen ▶ Anna laitteen jäähtyä tai lämme tä.
Automaattinen vaitus ei toi-mi.	Laite on asetettu liian viistolle pin-nalle ▶ Aseta laite tasaiselle pinnalle.
	Heiluri on lukittu ▶ Vapauta heiluri.
	Liian kirkas muu valo ▶ Himmennä muuta valoa.
	Kallistustunnistin rikki ▶ Korjauta	laite Hilti-huollossa.

10 Valmistajan myöntämä takuu

- Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan.

11 FCC-ohje (vain USA) / IC-ohje (vain Kanada)

Tämä laite on testattu ja sen on todettu olevan luokan B digitaalilaitteelle asetettujen rajojen sisällä FCC-määräysten osan 15 mukaisesti. Nämä raja-arvot alittavissa laitteissa katsotaan olevan riittävä suoja häiritsevältä säteilyltä asutusalueilla käytettäessä. Tämäntyyppiset laitteet synnyttävät ja käyttävät korkeataajuksia ja voivat myös säteillä niitä. Siksi ne voivat ohjeiden vastaisesti asennettaessa tai käytettäessä aiheuttaa radio- ja televisiovastaanoton häiriöitä.

Häiriöttömyyttä ei voida taata kaikissa asennuksissa. Jos laite aiheuttaa radio- tai televisiovastaanotossa häiriöitä, jotka voidaan määrittää kytkemällä laite pois ja uudelleen päälle, häiriön poistamiseen suositellaan seuraavia toimenpiteitä:

• Suuntaa antenni uudelleen tai vaihda sen paikkaa.
• Siirrä laite kauemmaksi vastaanottimesta.
• Liitä laite eri pistorasiaan kuin vastaanotin, jota laitteen toiminta häiritsee.
• Ota yhteys jälleenmyyjään tai radio-/TV-asentajaan.

Laitteeseen tehdyt muutokset, joihin Hilti ei ole antanut lupaa, voivat aiheuttaa laitteen käyttöhyväksynnän raukeamisen.

12 Lisätietoja

Lisätietoa käytöstä, tekniikasta, ympäristöstä ja kierrätyksestä saat seuraavan linkin kautta: qr.hilti.com/manual/?id=2288653

Sama linkki on myös QR-koodina dokumentaation lopussa.

13 Hävittäminen

Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta.

- Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana!

1. Märkige vertikaalse loodimiskiire punkt lakke.

2. Keerake seadet 180° ja 270° ja korrake toimingut.
