NAUDOJIMO INSTRUKCIJA PM 50MG-22 HILTI

1.1 Apie šią naudojimo instrukciją

• Íspėjimas! Prieš pradėdami naudoti prietaisą įsitikinkite, kad perskaitėte ir supratote prie prietaiso pridedamą naudojimo instrukciją, įskaitant instrukcijas, saugos ir įspėjamuosius nurodymus, paveikslėlius ir specifikacijas. Svarbiausia susipažinkite su visomis instrukcijomis, saugos ir įspėjamaisiais nurodymais, paveikslėliais, specifikacijomis be sudėtinėmis dalimis ir funkcijomis. Nesilaikant šio reikalavimo, kyla elektros smūgio, gaisro ir (arba) sunkių sužalojimų pavojus. Vėlesniam naudojimui išsaugokite naudojimo instrukciją, įskaitant visas instrukcijas, saugos ir įspėjamuosius nurodymus.
• HILTI prietaisai yra skirti profesionalams, todėl juos naudoti, atlikti jų techninės priežiūros ir remonto darbus leidžiama tik įgaliotam, instruktuotam personalui. Šis personalas turi būti supažindintas su visais

HILTI

galimais pavojais. Neinstruktuoto personalo netinkamai arba ne pagal paskirti naudojamas prietaisas ir jo priedai gali kelti pavojų.

- Pridedama naudojimo instrukcija atitinka naujausią technikos lygį spausdinimo momentu. Naujausią versiją visada rasite internetu „Hilti“ prietaisų puslapyje. Sekite nuorodą arba QR kodą šioje naudojimo instrukcijoje, pažymėtą simbolių

- Kitiems asmenims prietaisą perduokite tik kartu su šia naudojimo instrukcija.

1.2 Ženklų paaiškinimas

1.2.1 Ispėjantieji nurodymai

Įspėjantieji nurodymai įspėja apie pavojus, gresiančius eksploatuojant prietaisą. Naudojami šie signaliniai žodžiai:

PAVOJUS

PAVOJUS !

Šis žodis vartojamas norint įspėti apie tiesiogiai gresiantį pavojų, kurio pasekmės yra sunkūs kūno sužalojimai arba žūtis.

ISPÉJIMAS

ISPÈJIMAS !

- Šis žodis vartojamas norint įspėti apie galimai gresiantį pavojų, kurio pasekmės gali būti sunkūs kūno sužalojimai arba žūtis.

ATSARGIAI

ATSARGIAI!

- Šis žodis vartojamas potencialiai pavojingai situacijai žymėti, kai yra kūno sužalojimo arba materialinių nuostolių grėsmė.

1.2.2 Naudojimo instrukcijoje naudojami simboliai

Šioje naudojimo instrukcijoje naudojami tokie simboliai:

	Laikykitės naudojimo instrukcijos
	Naudojimo nurodymai ir kita naudinga informacija
	Rodo, kad juo paženklintą medžiagą galima perdirbti
	Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas
	Hilti ličio jonų akumuliatorius
	Hilti Kroviklis

1.2.3 Simboliai ilustracijose

Iliustracijose naudojami šie simboliai:

	Šie skaitmenys nurodo atitinkamą paveikslėlj šios naudojimo instrukcijos pradžioje.

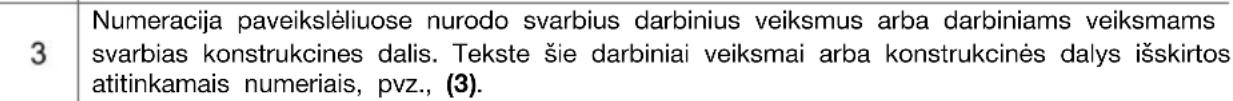

3	Numeracija paveikslėliuose nurodo svarbius darbinius veiksmus arba darbiniams veiksmams svarbias konstrukcines dalis. Tekste šie darbiniai veiksmai arba konstrukcinės dalys išskirtos atitinkamais numeriais, pvz., (3).
11	Poziciju numeriai naudojami paveikslėlyje Apžvalga – jie nurodo skyrelyje Prietaiso vaizdas esančių paaiškinimų numerius.
!	Šiuo ženklu siekiama atkreipti ypatingą dėmesį į naudojimąsi šiuo prietaisu.

11	Poziciju numeriai naudojami paveikslélyje Apžvalga – jie nurodo skyrelyje Prietaiso vaizdas esančių paaiškinimų numerius.
○!	Šiuo ženklu siekiama atkreipti ypatingą dėmesį i naudojimąsi šiuo prietaisu.

11	Poziciju numeriai naudojami paveikslélyje Apžvalga – jie nurodo skyrelyje Prietaiso vaizdas esančių paaiškinimų numerius.
	Šiuo ženklu siekiama atkreipti ypatingą dėmesį i naudojimąsi šiuo prietaisu.

11	Poziciju numeriai naudojami paveikslélyje Apžvalga – jie nurodo skyrelyje Prietaiso vaizdas esančių paaiškinimų numerius.
	Šiuo ženklu siekiama atkreipti ypatingą dėmesį i naudojimąsi šiuo prietaisu.

1.3 Specifiniai prietaiso simboliai

1.3.1 Simboliai ant prietaiso

Ant prietaiso gali būti naudojami šie simboliai:

	Prietaisas palaiko NFC technologija, suderinamą su „iOS“ ir „Android“ platformomis.
	Nuolatinė srovė
	Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį į duomenis skyriuje Naudioji-mas pagal paskirtį
	Švytuoklė užfiksuota (pasviras lazerio spindulys)
	Švytuoklė atblokuota (automatinis susiniveliavimas aktyvus)

1.4 Lipdukai ant prietaiso

Informacija apie lazeri

ASER2

LAZERIO SPINDULIUOTĖ! NEŽIŪRĖTI I SPINDULI! 2 LAZERIO KLASĖS PRIETAISAS.2 lazerio klasė pagal normas IEC60825-1/EN60825-1:2014 ir atitinkamai CFR 21 § 1040 (Laser Notice 56).

1.5 Informacija apie prietaisą

HILTI gaminiai yra skirti profesionalams, todėl juos naudoti, techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neapmokyto personalo, netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo reikmenys gali kelti pavojų.

Tipas ir serijos numeris yra nurodyti firminėje duomenų lentelėje.

- Serijos numerį perkelkite į toliau nurodytą lentelę. Kreipdamiesi su prietaisu susijusiais klausimais į mūsų atstovybę ar techninės priežiūros centra, visada nurodykite šiuos prietaiso duomenis.

Prietaiso duomenys

Daugialinijinis lazerinis nivelyras PM 50MG-22
Karta 01
Serijos Nr.

1.6 Atitikties deklaracija

Gamintojasprisiimdamasvisą atsakomybę pareiškia, kad čia aprašytasprietaisasatitinka galiojančių įstatymų ir standartų reikalavimus.

Techninė dokumentacija saugoma čia:

2.1 Matavimo prietaiso naudojimo bendrieji saugos nurodymai

⚠️ ISPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas. Matavimo prietaisai gali kelti pavoju, jei juos netinkamai naudojate. Šių saugos nurodymų ir instrukciju nesilaikymas gali tapti matavimo prietaiso gedimų ir / arba sunkių sužalojimų priežastimi.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Sauga darbo vietoje

Pasirūpinkite, kad darbo vieta visada būtų švari ir gerai apšviesta. Netvarkinga ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
- Prietaiso nenaudokite sprogioje aplinkoje, kurioje yra degių skysčių, duju arba dulkių.
Kai prietaisą naudojate, neleiskite darbo zonoje būti vaikams ir pašaliniams asmenims.
- Prietaisą naudokite tik nurodytomis eksploatavimo sąlygomis.

HILTI

- Atkreipkite dėmesį i savo šalyje galiojančias nelaimingų atsitikimų prevencijos taisykles.

Apsauga nuo elektros

▶ Saugokite prietaiso nuo lietaus arba drègmès. Isiskverbusi drègmè gali sukelti trumpaji jungima, elektros smūgj, nudegima ar sprogima.
Nors prietaisas yra apsaugotas nuo drėgmės prasiskverbimo, prieš dedant i transportavimo konteinerį, jį reikia sausai nušluostyti.

Žmonių sauga

• Dirbdami su matavimo prietaisu būkite atidūs, sutelkite dėmesį i darbą ir vadovaukitės sveika nuovoka. Matavimo prietaiso nenaudokite, jeigu esate pavargę arba apsvaigę nuo narkotinių medžiagų, alkoholio ar vaistų. Neatidumo akimirka dirbant su matavimo prietaisu gali tapti rimtų sužalojimų priežastimi.
• Venkite nepatogių kūno padėčių. Dirbdami stovėkite tvirtai ir visada išlaikykite kūno pusiausvyrą.
  ▶ Naudokite asmenines apsaugos priemones. Asmeninių apsaugos priemonių naudojimas mažina sužalojimų rizika.
  ▶ Neatjunkite jokių apsauginių įtaisų, nenuimkite lentelių su nurodymais ir įspėjimo ženklais.
• Saugokitės, kad prietaiso nejjungtumėte atsitiktinai. Prieš matavimo prietaisą imdami i rankas, nešdami ar jungdami jį prie akumuliatoriaus, įsitikinkite, kad matavimo prietaisas yra išjungtas.
• Prietaisą ir priedus naudokite pagal šiuos nurodymus ir taip, kaip nurodyta šiam konkrečiam prietaiso tipui. Taip pat atsižvelkite i darbo sąlygas ir atliekamo darbo pobūdį. Prietaisų naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.
  Neturėkite iliuzijų, kad visada esate saugūs, ir, skaitydami naudojimo instrukcijas, nepraleiskite skyrelių apie saugų darbą su matavimo prietaisais, net jeigu per ilgus naudojimo metus esate susipažinę su savo matavimo prietaisu. Neatsargus veiksmas per sekundės dalį gali tapti sunkių sužalojimų priežastimi.
  Matavimo prietaisas neturi būti naudojamas arti medicininių prietaisų.

Matavimo prietaiso naudojimas ir elgesys su juo

Matavimo prietaisą ir priedus naudokite tik tada, kai jie yra techniškai tvarkingi.
Nenaudoamus matavimo prietaisus saugokite vaikams nepasiekiamoje vietoje. Neleiskite matavi-mo prietaisu naudotis asmenims, kurie néra su juo susipažinęarbanėraperskaitę šios instrukcijos. Matavimo prietaisai yra pavojingi, kai juos naudoja patirties neturintys asmenys.
Matavimo prietaisus rūpeingai prižiūrėkite. Tikrinkite, ar judančios matavimo prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ir pažeistų dalių, kurios blogintų įrankio veikimą. Prieš naudojimą pažeistas matavimo prietaiso dalis paveskite suremontuoti. Blogai prižiūrimi matavimo prietaisai yra daugelio nelaimingų atsitikimų priežastis.
- Prietaiso neleidžiama jokiu būdu modifikuoti arba juo manipuliuoti. Pakeitimai ir modifikacijos, kuriems Hilti nedavė aiškaus atskiro leidimo, gali apriboti naudotojo teisę matavimo prietaisą pradėti eksploatuoti.
Prieš svarbius matavimus, matavimo prietaisui nukritus ar patyrus bet kokį kitą mechaninį poveikį, patikrinkite matavimo prietaiso tikslumą.
- Dėl veikimo principio matavimo rezultatus gali bloginti tam tikros aplinkos sąlygos. Tai gali būti, pvz., šalia esantys prietaisai, sukuriantys stiprius magnetinius arba elektromagnetinius laukus, vibracijas ir temperatūros pokyčius.
▶ Dėl greitai kintančių matavimo sąlygų matavimo rezultatai gali būti netikslūs.
- Jei prietaisas iš šaltos aplinkos pernešamas i šiltesnę arba atvirkščiai, prieš naudodami palaukite, kol jo temperatūra susivienodins su aplinkos temperatūra. Dėl didelių temperatūros skirtumu prietaisas gali veikti netinkamai, ir dėl to gali būti gaunami klaidingi matavimo rezultatai.
▶ Naudodami su adapteriais ir priedais užtikrinkite, kad priedai būtu gerai pritvirtinti.
Nors matavimo prietaisas yra pritaikytas naudoti statybų aikštelėse, juo, kaip ir kitais optimiais bei elektriniais prietaisais (žiūronais, akiniais, fotoaparatais), reikia naudotis atsargiai.
▶ Laikykitės nurodytos darbinės ir laikymo temperatūros.

2.2 Papildomi saugos nurodymai dirbantiems su lazeriniais matavimo irankiais

• Prietaisą netinkamai atidarius, i aplinką gali prasiskverbti lazerio spindulys, kurio parametrą reikšmės viršija nurodytas 2 klasei. Prietaisą remontuokite tik Hilti techninės priežiūros centre.
  Apsaugokite vietą, kurioje vykdote matavimus. Užtikrinkite, kad pastatydami prietaisą jo spindulio nenukreipsite i kitus asmenis ar save patj. Lazerio spinduliai turi būti gerokai aukščiau arba žemiau akių lygio.

• Norint išvengti klaidingų matavimų, lazerio spindulio išėjimo langelis visada turi būti švarus.

• Prieš prietaisą naudodami ar juo matuodami, o darbo metu – dažnai, tikrinkite jo tikslumą.
  Matuojant greta atspindinčių objektų ar paviršių, per lango stiklą ar panašias medžiagas, matavimo rezultatai gali būti iškreipti.
  ▶ Prietaisą sumontuokite ant tinkamo laikiklio, ant stovo arba pastatykite ant lygaus paviršiaus.
  ▶ Draudžiama dirbti su matavimo liniuotėmis netoli aukštos įtampos liniju.

• Isitikinkite, kad netoli néra naudojamas kitas lazerinis matavimo prietaisas, galintis padaryti įtaka jūsu matavimui.
  ▶ Neleiskite lazerio spinduliams kirsti neapsaugotų zonų.

2.3 Papildomi saugos nurodymai

Sužalojimo pavojus dėl žemyn krentančių įrankių ir / arba priedų. Prieš pradėdami dirbti, patikrinkite, ar akumuliatorius ir sumontuoti priedai yra patikimai pritvirtinti.
Norėdami pasiekti didžiausią tikslumą, projektuokite liniją i vertikalų, lygų paviršių. Prietaisą pastatykite 90° kampu i plokštumą.

2.4 Elektromagnetinis suderinamumas

Nors prietaisas atitinka griežtus specialiųjų direktyvų reikalavimus, Hilti negali atmesti galimybės, kad stiprus elektromagnetinis spinduliavimas gali sutrikdyti prietaiso veikimą. Tokiais arba kitais keliančiais abejonių atvejais reikia atlikti kontrolinius matavimus. Hilti taip pat negali garantuoti, kad prietaisas netrikdys kitų prietaisų (pvz., lėktuvų navigacijos įrenginių) veikimo.

2.5 2 lazerio klasė pagal lazerinių prietaisų klasifikaciją

Prietaisas atitinka 2 lazerio klasę pagal IEC/EN 60825-1:2014 ir II klasę pagal CFR 21 § 1040 (FDA). Šiuos prietaisus leidžiama naudoti, nesiimant jokių kitų saugos priemonių. Nepatartina žiūrėti tiesiai į šviesos šaltinį – kaip ir į saule. Spinduliui patekus tiesiogiai į akis, užsimerkite ir nusukite galvą nuo spinduliavimo šaltinio. Nenukreipkite lazerio spindulio į kitus žmones.

2.6 Su akumuliatoriais elgtis atsargiai

Laikykitės žemiau pateiktų saugaus naudojimo ir darbo su ličio jonų akumuliatoriais saugos nuorodu. Nesilaikant šių nurodymų, galimas odos sudirginimas, sunkūs sužalojimai dėl ėsdinančio poveikio, cheminiai nudegimai, gaisro ir / arba sprogimo pavojus.
- Akumuliatorius naudokite tik nepriekaištingos techninės būklės.
Kad išvengtumėte akumuliatoriaus pažeidimų ir sveikatai labai kenksmingų skysčių ištekėjimo, su akumuliatoriumi elkitės labai atsargiai!
- Akumuliatorius draudžiama modifikuoti ar kaip nors kitaip jais manipuliuoti!
- Akumuliatorius draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C (176 °F) temperatūros arba deginti.
Nenaudokite ir nejkraukite akumuliatorių, kurie buvo sutrenkti arba kaip nors kitaip pažeisti. Reguliariai tikrinkite, ar nėra akumuliatoriaus pažeidimo požymių.
- Niekada nenaudokite utilizuotų arba remontuotų akumuliatorių.
- Akumuliatoriaus arba akumuliatorinio elektrinio jrankio niekada nenaudokite vietoje plaktuko.
▶ Saugokite akumuliatorius nuo tiesioginių saulės spindulių, aukštesnės temperatūros, kibirkščių ir atviros ugnies. Tai gali sukelti sprogimą.
Baterijos polių nelieskite pirštais, įrankiais, papuošalais ar kitokiais elektrai laidžiais daiktais. Tai gali pažeisti akumuliatorių, taip pat padaryti materialinių nuostolių ir sužaloti.
▶ Saugokite akumuliatorius nuo lietaus, drègmès bei skysčiu. Isiskverbusi drègme gali sukelti trumpaji jungima, elektros smūgj, nudegima, gaisra ir sprogima.
▶ Naudokite tik šio tipo akumuliatoriams skirtus kroviklius ir elektrinius įrankius. Laikykitės atitinkamoje naudojimo instrukcijoje pateiktų duomenų.
▶ Nenaudokite ir nelaikykite akumuliatoriaus sprogioje aplinkoje.

HILTI

- Jeigu i rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Padėkite akumuliatorių matomoje, nedegioje vietos pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti i rankas, jis yra sugedęs. Kreipkitės i Hilti techninės priežiūros centra, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymai“.

Laikykitės specialiųjų direktyvų, galiojančių ličio jonų akumuliatorių transportavimui, sandėliavimui ir naudojimui. → psl. 289

Perskaitykite Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymus, kuriuos rasite nuskenavę QR kodą, esantį šios naudojimo instrukcijos gale.

3 Aprašymas

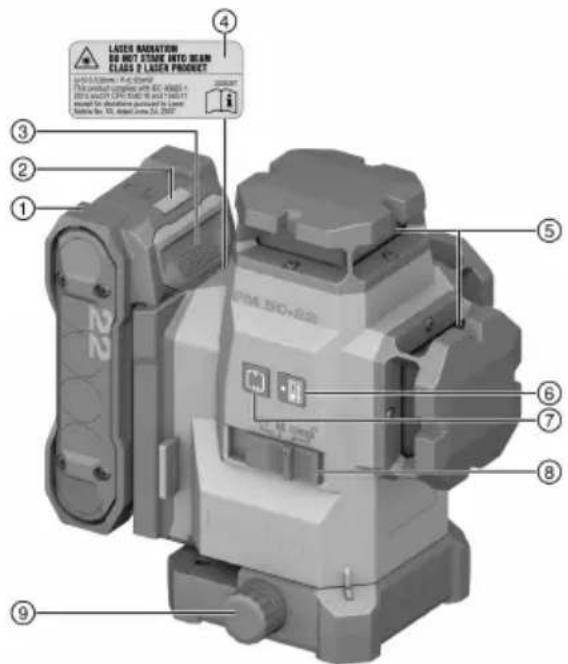

3.1 Prietaiso vaizdas

LAYER RADIATION EN HOT STARE INTO BEAM CLAJA 2 LAZA PROJECT 1 2 3 4 5 6 7 8 9 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

NO-002

① Akumuliatorius
② Akumuliatoriaus büsenos rodmuo
③ Akumuliatoriaus atblokavimo mygtukas
④ lspėjantysis lipdukas
⑤ Lazerio spindulio išėjimo langeliai
⑥ Imtuvo režimo mygtukas
⑦ Liniju režimo mygtukas
⑧ Švytuoklės jjungimo / išjungimo ir užfiksavimo / atblokavimo pasirinkimo jungiklis
⑨ Tikslaus reguliavimo rankenėlė

3.2 Naudojimas pagal paskirti

Šis prietaisas yra automatiškai susiniveliuojantis daugialinijinis lazerinis nivelyras, kuriuo vienas asmuo yra pajėgus perkelti 90° kampa, horizontaliai niveliuoti, taip pat vykdyti išlyginimo darbus ir tiksliai nustatyti vertikaluma.

Šis prietaisas pirmiausia yra skirtas naudoti patalpų viduje ir jis nėra rotacinio lazerinio nivelyro pakaitalas. Naudojant lauke, reikia atkreipti dėmesį, kad naudojimo sąlygos atitiktų tipines naudojimo patalpose sąlygas arba būtų naudojamas Hilti lazerio spindulio imtuvas.

Galimos naudojimo sritys:

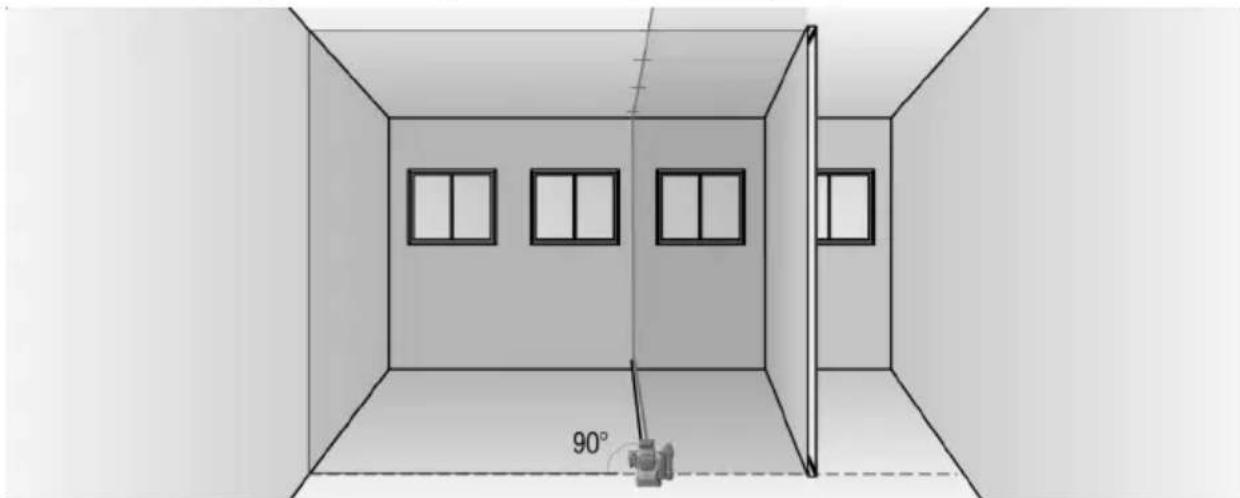

• Pertvarų padėties žymėjimas (status kampas ir vertikali plokštuma).
  • Stačių kampų tikrinimas ir perkėlimas.

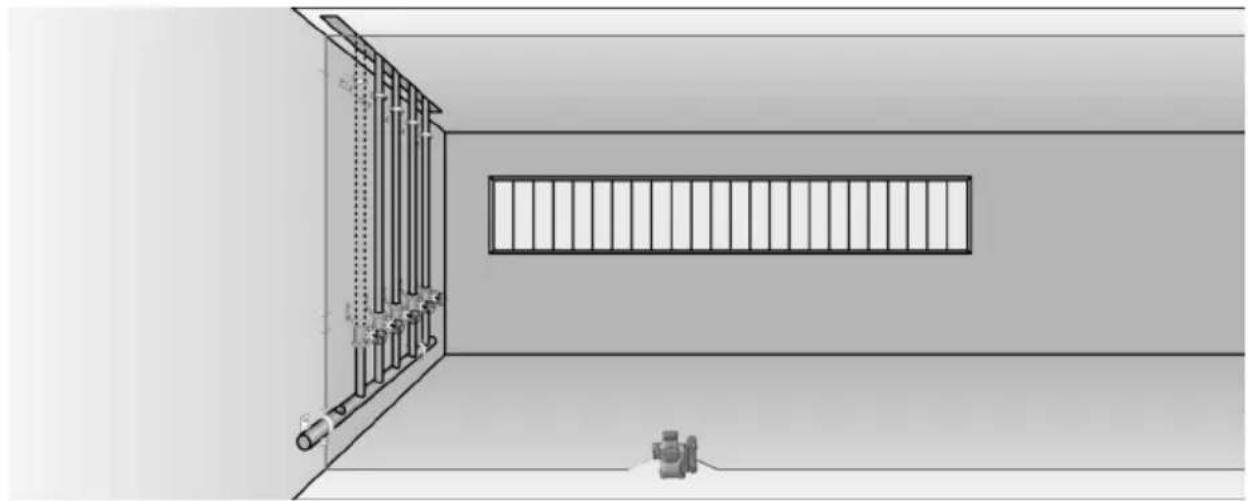

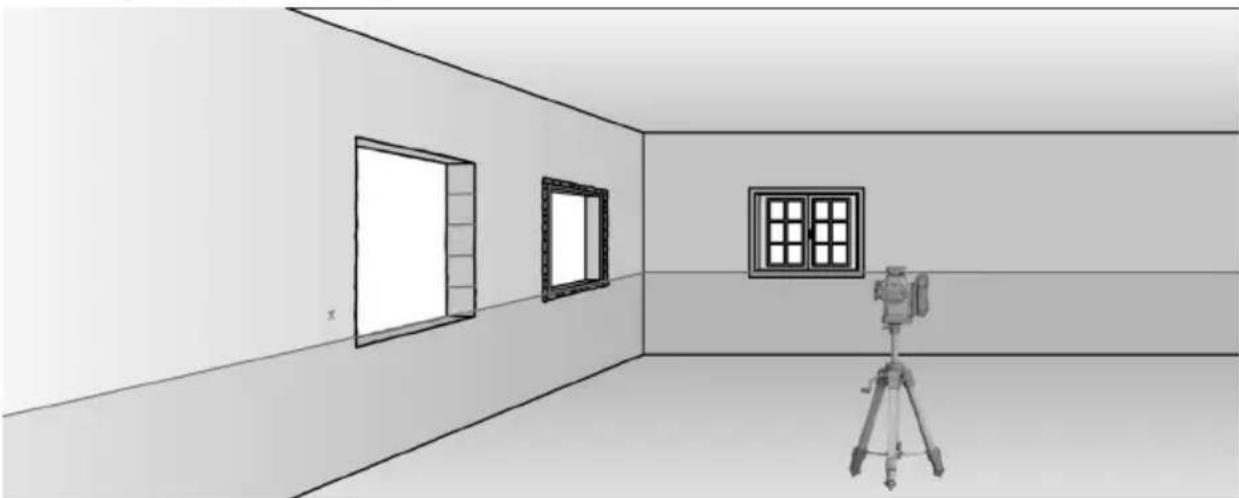

• Montuojamu dalių / įrenginių ir kitų struktūrinių elementų išlyginimas trijose ašyse.
• Grindyse pažymėtų taškų perkėlimas ant lubų.
• Šiam prietaisui naudokite tik šioje lentelėje nurodytus B 22 serijos Hilti Nuron ličio jonų akumuliatorius.
• Šiems akumuliatoriams ikrauti naudokite tik šioje lentelėje nurodytų serijų Hilti kroviklius.

3.3 Išskirtinės savybės

Prietaisas turi tris žalias 360° lazerio linijos, kurių veikimo nuotolis yra 40 m (131 pėdu), taip pat penkis spindulių susikirtimo taškus (priekyje, užpakalyje, kairėje, dešinėje ir viršuje). Veikimo nuotolis priklauso nuo aplinkos apšviestumo.

Žiūrint iš užpakalinės pusės, prietaisas kairėje priekinėje pusėje turi žemyn nukreiptą atskaitos tašką. Užpakalinė pusė yra pusė, kurioje yra pritvirtintas akumuliatorius.

Lazerio linijos gali būti jjungiamos arba atskirai (tik vertikalios arba tik horizontalios), arba kartu. Norint naudoti su pasvirimo kampu, blokuojama automatinio susiniveliavimo švytuoklė.

3.4 Tiekiamas komplektas

Daugialinijinis lazerinis nivelyras, lagaminas, naudojimo instrukcija, gamintojo sertifikatas.

Daugiau Jūsų turimam prietaisui skirtų sisteminių priedų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group

3.5 Darbiniai signalai

Būsena Reikšmė
Lazerio spindulys mirksi du kartus kas 10 (švytuo Maitinimo elementai / akumuliatoriai yra beveik lė neužfiksuota) arba kas 2 (švytuoklė užfiksuota) išsikrove. sekundes.
Lazerio spindulys penkis kartus sumirksi ir paskui Imtuvo režimo suaktyvinimas arba deaktyvinimas. šviečia nuolat.
Lazerio spindulys mirksi dideliu dažniu. Prietaisas negali susiniveliuoti.
Lazerio spindulys mirksi kas 5 sekundes. Pasviros linijos darbo režimas; švytuoklė yra užfik-suota, todėl linijos neniveliuojamos.

3.6 Ličio jonų akumuliatoriaus rodmenys

Hilti Nuron ličio jonų akumuliatoriai gali parodyti įkrovos būklę, pranešimus apie klaidą ir akumuliatoriaus būklę.

3.6.1 Ikrovos būklės ir pranešimų apie klaidas rodmenys

ISPÈJIMAS

Sužalojimo pavojus krentančiu akumuliatoriumi!

Kai akumuliatorius įstatytas, spausdami atblokavimo mygtuką įsitikinkite, kad vėl tinkamai užfiksavote akumuliatorių naudojamame prietaise.

Kad gautumėte vieną iš šių rodmenų, spustelėkite akumuliatoriaus atblokavimo mygtuką. Ikrovos būklė bei galimos triktys rodomos nuolat, kol prijungtas prietaisas yra jjungtas.

Būsena Reikšmė
Keturi (4) šviesos diodai nuolat šviečia žaliai |krovos lygis: nuo 100 iki 71 %
Trys (3) šviesos diodai nuolat šviečia žaliai	|krovos lygis: nuo 70 iki 51 %
Du (2) šviesos diodai nuolat šviečia žaliai	|krovos lygis: nuo 50 iki 26 %
Vienas (1) šviesos diodas nuolat šviečia žaliai	|krovos lygis: nuo 25 iki 10 %
Vienas (1) šviesos diodas lėtai mirksi žaliai	|krovos lygis: < 10 %
Vienas (1) šviesos diodas greitai mirksi žaliai	Ličio jonų akumuliatorius yra visiškai išsikrovęs.Akumuliatorių jkraukite.Jei šviesos diodai po akumuliatoriaus jkrovimo vis dar greitai mirksi, kreipkitės iHilti techninės priežiūros centrą.
Vienas (1) šviesos diodas greitai mirksi geltonai	Ličio jonų akumuliatorius arba su juo sujungtas prietaisas yra veikiamas per didelės apkrovos, yra per karštas, per šaltas arba įvykęs kitoks gedimas.Prietaisą ir akumuliatorių nustatykite i rekomenduo-jamą darbinę temperatūrą ir naudodami neperkrau-kite prietaiso.Jei pranešimas rodomas ir toliau, prašome kreiptis iHilti techninės priežiūros centrą.
Vienas (1) šviesos diodas šviečia geltonai	Ličio jonų akumuliatorius ir su juo susijęs prietaisas yra nesuderinami. Kreipkitės iHilti techninės prie-žiūros centrą.
Vienas (1) LED šviesos diodas greitai mirksi raudnai	Ličio jonų akumuliatorius užblokuotas, jo nebega-lima naudoti. Kreipkitės i Hilti techninės priežiūros centra.

3.6.2 Akumuliatoriaus büsenos rodmenys

Norėdami užklausti apie akumuliatoriaus būklę, ilgiau nei tris sekundes spauskite atblokavimo mygtuką.

Sistema neatpažista galimo netinkamo baterijos veikimo, kuris yra neleistino baterijos naudojimo pasekmė, pvz., jai nukritus, ją pažeidus arba esant išorinių pažeidimų dėl karščio.

Būsena Reikšmė
Visi šviesos diodai šviečia kaip signalinės lemutė ir po to (1) vienas šviesos diodas nuolat šviečia žalia spalva.	Akumuliatorių galima naudoti toliau.
Visi šviesos diodai šviečia kaip signalinės lemutė ir po to (1) vienas šviesos diodas greitai mirksi gbaigta. Procedūrą pakartokite arba kreipkitės i Hi tona spalva.	sžklausa dėl akumuliatoriaus būklės negalėjo būti glaigta. Procedūrą pakartokite arba kreipkitės i Hiti techninės priežiūros centra.
Visi šviesos diodai šviečia kaip signalinės lemutė ir po to (1) vienas šviesos diodas nuolat šviečia raudona spalva.	dei prijungtą prietaisą galima naudoti toliau, likusi akumuliatoriaus talpa yra mažesnė kaip 50%. Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai-gėsi ir jį reikia pakeisti. Kreipkitės i Hilti techninė priežiūros centra.

4 Techniniai duomenys

4.1 Informacija apie prietaisą

Liniju ir susikirtimo taško veikimo nuotolis be lazerio imtuvo		≤ 40 m(≤ 131 ft - 3 in)
Liniju ir susikirtimo taško veikimo nuotolis su lazerio imtuvu		2 m ... 65 m(6 ft - 7 in ... 213 ft - 3 in)
Susiniveliavimo trukmė (tipinė)		3 s
Automatinio niveliavimo diapazonas (tipinis)		±4,25°
Tikslumas		±3,0 mm / 10 m(±0,12 in / 32 ft - 10 in)
Linijos storis (tipinė) 5 m (16,4 in)		2,5 mm(0,10 in)
	10 m (32,8 in)	4,0 mm(0,16 in)
Lazerio klasė		2 klasė, matomas, 510-530 nm
Veikimo trukmė (tipinė, kai ijungtos visos linijos)	B 22-55	14 val. esant 24 °C(14 val. esant 75 °F)
	B 22-85	24 val. esant 24 °C(24 val. esant 75 °F)
Veikimo trukmė (tipinė, ijungtos tik horizontalios arba vertikalios linijos)	B 22-55	22 val. esant 24 °C(22 val. esant 75 °F)
	B 22-85	32 val. esant 24 °C(32 val. esant 75 °F)
Automatinis išsijungimas (išijungia po)		1 val.
Apsaugos laipsnis (Negalioja Nuron B 22 akumuliatoriui)		IP 54
Stovo sriegis		BSW 5/8" | UNC1/4"
Spindulio divergencija (išsisklaidymas)		0,05 ... 0,08 mrad * 180°
Vidutinė išėjimo galia ( R_E = pasiekiama emisijos lazerio galia)		< 2 mW2 lazerių klasei pasiekiamos emisijos lazerio galios ribinė vertė yra AEL class 2 = > 2 mW
Bangos ilgis (λ)		510 nm ... 530 nm± 10 nm
Impulso trukmė (tp)		< 80 μs
Impulso dažnis (f)		< 12 kHz
Svoris pagal „EPTA-Procedure 01“ be akumuliatoriaus		1,29 kg
Matmenys (llgis x plotis x aukštis)		140 mm x 128 mm x 180 mm(5,5 in x 5,0 in x 7,1 in)
Darbinės būklės rodmuo		Lazerio spinduliai bei Nuron B 22 akumuliatoriaus būsenos rodmuo
Darbinė temperatūra		-10 °C ... 40 °C(14 °F ... 104 °F)
Laikymo temperatūra		-25 °C ... 63 °C(-13 °F ... 145 °F)

4.2 Akumuliatorius

Akumuliatoriaus darbinė įtampa	21,6 V
Akumuliatoriaus svoris	Žr. skyrių „Naudojimas pagal paskirti“
Darbinė aplinkos temperatūra	-17 °C ... 60 °C(1 °F ... 140 °F)
Laikymo temperatūra	-20 °C ... 40 °C(-4 °F ... 104 °F)
Akumuliatoriaus temperatūra, kai pradedama įkrauti	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Pasiruošimas darbui

ATSARGIAI

Sužalojimo pavojus atsitiktinai pradėjus naudoti!

Prieš jdėdami akumuliatorių, įsitikinkite, kad atitinkamas prietaisas yra išjungtas.

Laikykitės saugos ir įspėjamųjų nurodymų, pateiktų šioje naudojimo instrukcijoje ir ant prietaiso.

5.1 Akumuliatoriaus jkrovimas

1. Prieš pradėdami krauti, perskaitykite kroviklio naudojimo instrukcija.
2. Atkreipkite dėmesį, kad akumuliatoriaus ir kroviklio kontaktai turi būti švarūs ir sausi.
3. Akumuliatorių įkraukite leistinu krovikliu. → psl. 278

5.2 Akumuliatoriaus jdėjimas

ISPÉJIMAS

Sužalojimo pavojus dėl trumpojo jungimo arba krintančio akumuliatoriaus!

Prieš jdėdami akumuliatorių įsitikinkite, kad jo ir prietaiso kontaktuose nėra pašalinių daiktų.
- Isitikinkite, kad akumuliatorius visada tinkamai užsifiksavo.

1. Prieš pirmajj kartą naudodami, akumuliatorių pilnai įkraukite.
2. Akumuliatorių stumkite i prietaisą, kol jis girdimai užsifiksuos.
3. Patikrinkite, ar akumuliatorius gerai užfiksuotas prietaise.

5.3 Akumuliatoriaus išėmimas

1. Spauskite akumuliatoriaus atblokavimo mygtuka.
2. Iš gaminio išimkite akumuliatorių.

5.4 Apsaugos nuo kritimo iš aukščio priemonė

ISPÉJIMAS

Sužalojimo pavojus krentant įrankiui ir/arba papildomai įrangai!

▶ Naudokite tik Jūsų prietaisui rekomenduojamą Hilti įrankio laikantjjį lyną.
Kiekvieną kartą prieš naudodami patikrinkite įrankio laikančiojo lyno tvirtinimo taško galimus pažeidimus.

Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje.

Kaip apsaugą nuo nukritimo šiam gaminiui naudokite tik Hilti apsaugos nuo nukritimo įtaiso #2293133 ir Hilti įrankio laikančiojo lyno #2261970 derinį.

• Apsaugos nuo nukritimo įtaisą pritvirtinkite papildomos įrangos montavimo angose. Patikrinkite, ar patikimai laikosi.
• Vieną įrankio laikančiojo lyno karabino kablj pritvirtinkite prie apsaugos nuo nukritimo jtaiso, o kitą karabino kablj - prie laikančiosios struktūros. Patikrinkite, ar abu karabino kabliai patikimai laikosi.

Laikykitės Hilti apsaugos nuo nukritimo įtaiso ir Hilti įrankio laikančiojo lyno naudojimo instrukciju.

6 Naudojimas

ATSARGIAI

Sužalojimo pavojus! Nenukreipkite lazerio spindulio i kitus žmones.

▶ Niekada nežiūrėkite tiesiai į lazerio šviesos šaltinį. Spinduliui patekus tiesiogiai į akis, užsimerkite ir nusukite galvą nuo spinduliavimo šaltinio.

Laikykitės saugos ir įspėjamųjų nurodymų, pateiktų šioje naudojimo instrukcijoje ir ant prietaiso.

6.1 Lazerio spindulių jjungimas

1. Pasirinkimo jungiklj nustatykite i padetj (jjungta / atblokuota).
2. Jlungiamos vertikalios lazerio linijos.
3. Linijos režimo mygtuką spaudykite tol, kol nustatysite norimą linijos režima.
   ▶ Prietaiso darbo režimai pakartotinai persijungia šia eilės tvarka: vertikalių liniju, vertikalių šoninių liniju, horizontalios linijos, vertikalių ir horizontalių liniju.

6.2 Dviejų taškų niveliavimas per atstumą tikslaus reguliavimo rankenėle

1. Prietaisą su apatiniu statmenu spinduliu nustatykite ant grindų esančio etaloninio kryžiaus centre.
2. Sukite tikslaus reguliavimo rankenėlę, kol vertikalus lazerio spindulys persidengs su antru, nutolusiu atraminiu tašku.

6.3 Lazerio spindulio nustatymas funkcijai „Pasvira linija“

1. Pasirinkimo jungiklj nustatykite i padėj (jjungta / užfiksuota).
2. Linijos režimo mygtuką spaudykite tol, kol nustatysite norimą linijos režimą. → psl. 282

Nustačiusfunkcija „Pasvira linija“, švytuoklė yra užfiksuota ir lazerinis prietaisas yra nesuniveliuotas. Lazerio spindulys(-iai) mirksi 5 sekundes.

6.4 Lazerinio nivelyro imtuvo režimo suaktyvinimas arba išaktyvinimas

Lazerio spindulio imtuvo veikimo nuotolis gali būti ribotas dėl konstrukcijos sukeliamos lazerio galios nesimetriškumo ir galimų trukdančių išorinių šviesos šaltinių.

Dirbkite stipresnėje linijinio lazerio pusėje ir venkite dirbti tiesioginėje šviesoje, kad pasiektumėte optimalų veikimo nuotolį. Stipriosios pusės yra užpakalinė pusė, kurioje pritvirtintas akumuliatorius, ir priešais esanti priekinė pusė.

1. Kad suaktyvintumėte imtuvo režimą, spauskite imtuvo režimo mygtuką. Patvirtindamas lazerio spindulys sumirksės penkis kartus.

2. Dar kartą paspauskite imtuvo režimo mygtuką, kad vėl išjungtumėte imtuvo režimą.

Prietaisą išjungiant, imtuvo režimas išaktyvinamas.

6.5 Lazerio spindulių išjungimas

1. Pasirinkimo jungiklj nustatykite i padėtį OFF.

▶ Lazerio spindulys išjungiamas ir švytuoklė užfiksuojama.

1. Kai akumuliatorius yra išsikroves, lazerio spindulys išjungiamas automatiškai.

6.6 Naudojimo pavyzdžiai

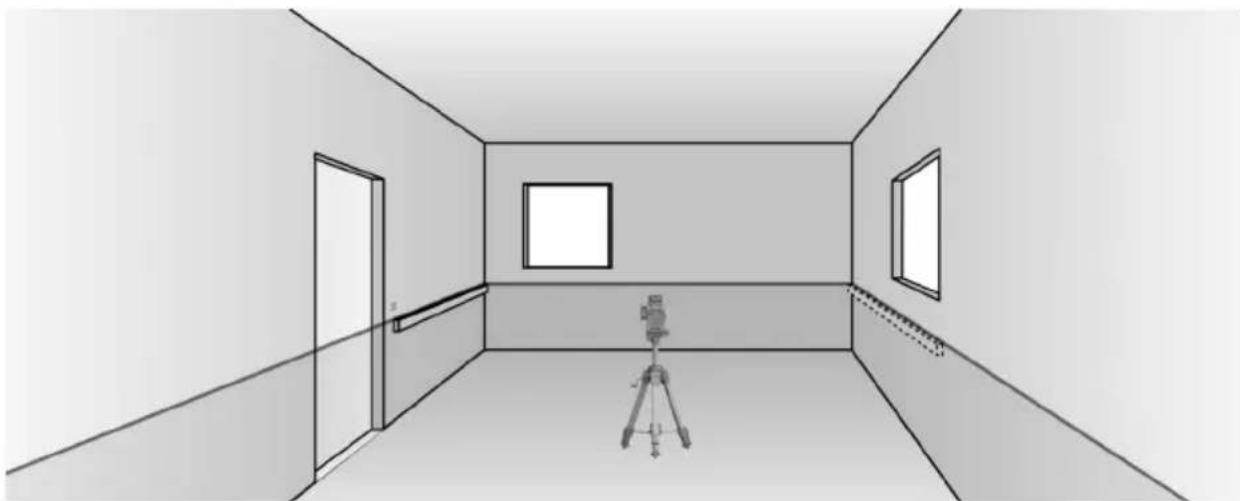

6.6.1 Aukščio perkélimas

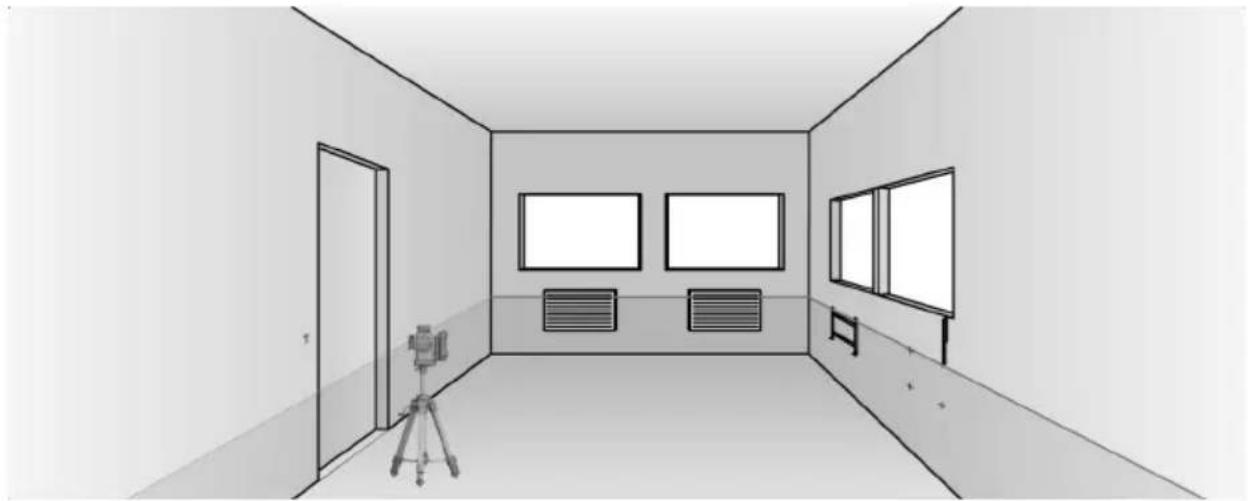

6.6.2 Sausosios statybos elementų montavimas pertveriant patalpas

6.6.3 Vertikalus vamzdynų išlyginimas

6.6.4 Šildymo elementų išlyginimas

6.6.5 Durų ir langu rėmu išlyginimas

7 Priežiūra ir einamasis remontas

ISPÉJIMAS

Sužalojimo pavojus kai įstatytas akumuliatorius !

Prieš pradėdami bet kokius techninės priežiūros ir einamojo remonto darbus, akumuliatorių iš prietaiso išimkite!

Prietaiso priežiūra

• Nuo lazerio spindulio išėjimo langelio stiklo nupūskite dulkes. Nelieskite lešių pirštais.
• Prilipusius nešvarumus atsargiai nuvalykite.
• Korpusa valykite tik šiek tiek sudrėkinta šluoste. Nenaudokite priemonių, kurių sudėtyje yra silikono, nes jos gali pakenkti plastikinėms detalėms.
• Prietaiso kontaktams nuvalyti naudokite švaria, sausą šluostę.

Ličio jonų akumuliatorių priežiūra

• Niekada nenaudokite akumuliatoriaus, jei jo védinimo plyšiai yra užsikimše. Védinimo plyšius atsargiai išvalykite sausu, minkštu šepečiu.
• Saugokite akumuliatorių nuo bereikalingo dulkių ir nešvarumų poveikio. Saugokite akumuliatorių nuo didelės drėgmės (pvz., nepanardinkite i vandenį ir nepalikite stovėti lietuje). Jei akumuliatorius peršlapo, elkitės su juo kaip su pažeistu akumuliatoriumi. Izoliuokite jį nedegian konteineryje ir kreipkitės į Hilti techninės priežiūros centra.
• Saugokite akumuliatorių nuo pašalinės alyvos ir tepalų. Saugokite, kad ant akumuliatoriaus nenusėstų dulkių ir nešvarumų. Akumuliatorių valykite sausu, minkštu šepečiu arba švaria, sausa šluoste. Nenaudokite priemonių, kurių sudėtyje yra silikono, nes jos gali pakenkti plastikinėms detalėms. Nelieskite akumuliatoriaus kontaktų ir nepašalinkite nuo kontaktų gamykloje užtepto tepalo.
• Korpusa valykite tik šiek tiek sudrėkinta šluoste. Nenaudokite priemonių, kurių sudėtyje yra silikono, nes jos gali pakenkti plastikinėms detalėms.

Einamasis remontas

ISPÉJIMAS

Pavojų kelia elektros smūgis! Netinkamas elektrinių komponentų remontas gali tapti sunkių sužalojimų ir nudegimų priežastimi.

• Remontuoti elektrines jrenginio dalis leidžiama tik kvalifikuotiems elektrikams.
• Reguliariai tikrinkite, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai.
• Nenaudokite pažeisto ir / arba turinčio veikimo sutrikimų prietaiso. Prietaisą nedelsdami pristatykite remontuoti j Hilti techninės priežiūros centra.
• Baigę techninės priežiūros ir einamojo remonto darbus, sumontuokite visus apsauginius įtaisus ir patikrinkite ju veikima.

Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis, eksploatacines medžiagas ir priedus. Hilti aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group

7.1 Tikrinimas

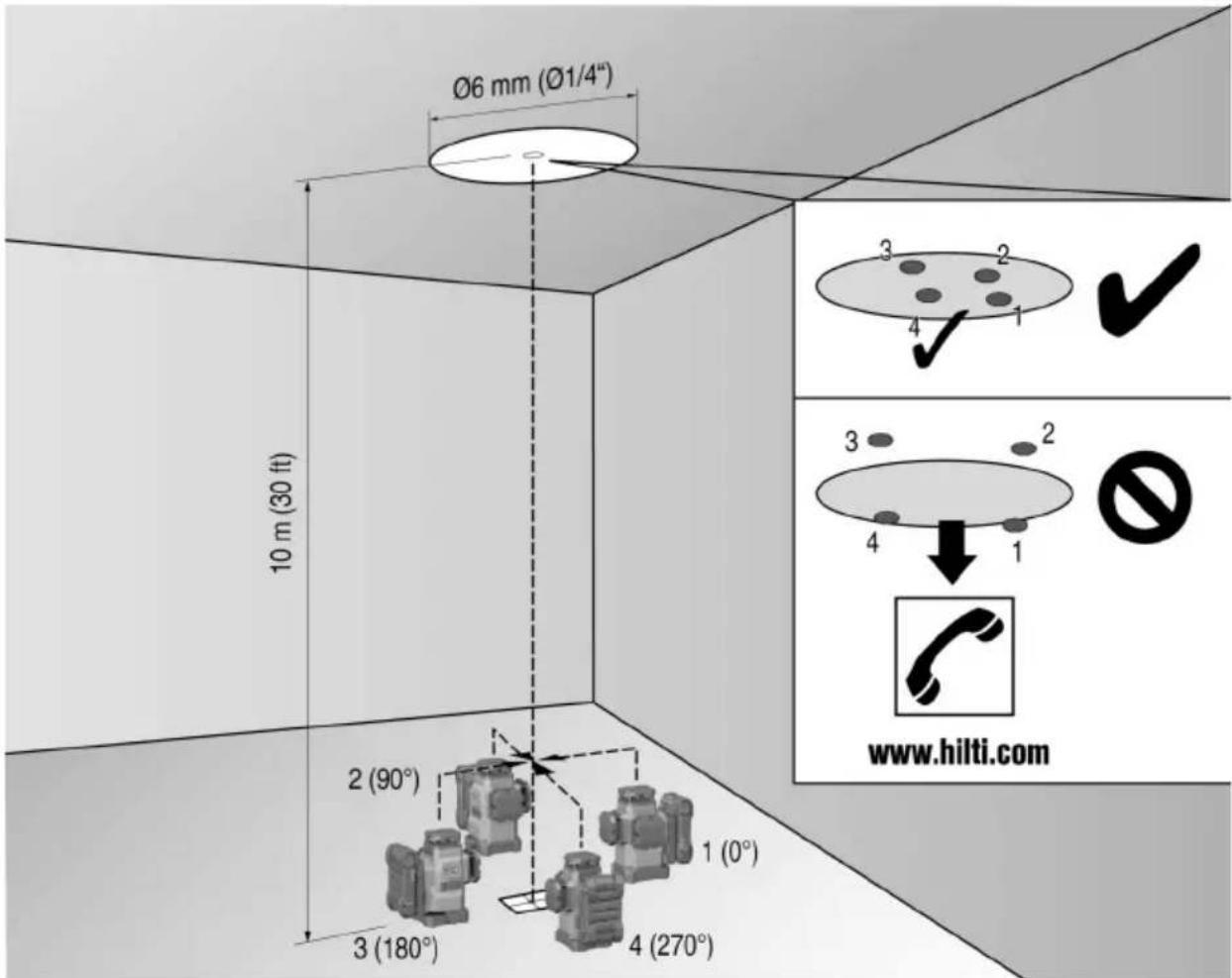

7.1.1 Vertikalès pagrindo tikrinimas

Ø6 mm (∅1/4") 10 m (30 ft) 2 (90°) 3 (180°) 4 (270°) www.hilti.com

1. Aukštoje patalpoje (pavyzdžiui, 10 m aukščio laiptinėje) ant grindų pažymėkite kryžiuką.
2. Prietaisą pastatykite ant lygaus ir horizontalaus pavirśiaus.
3. Atblokuokite švytuoklę ir jjunkite prietaisa.
4. Prietaisą pastatykite taip, kad apatinis statmenas spindulys būtų ant grindų pažymėto kryžiuko centre.
5. Ant lubų pažymėkite viršutinį lazerio linijų susikirtimo tašką.
6. Prietaisą pasukite 90° kampu.

Apatinis raudonas statmenas spindulys turi likti kryžiuko centre.

1. Ant lubų pažymėkite viršutinį lazerio linijų susikirtimo tašką.
2. Procedūrą pakartokite, prietaisą pasukę 180° ir 270° kampu.

Iš 4 pažymėtų taškų ant lubų sudarykite apskritimą. Apskritimo skersmenį D išmatuokite milimetrais arba coliais, o patalpos aukštį RH – metrais arba pėdomis.

1. Apskaičiuokite reikšme R.

- Reikšmė R turi būti mažesnė nei 3 mm (tai atitinka 3 mm, kai nuotolis 10 m).

$$ R = \frac {D [ \mathrm{mm} ]}{2} \times \frac {1 0}{R H [ \mathrm{m} ]} \tag {1} $$

▶ Reikšmė R turi būti mažesnė nei 1/8".

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

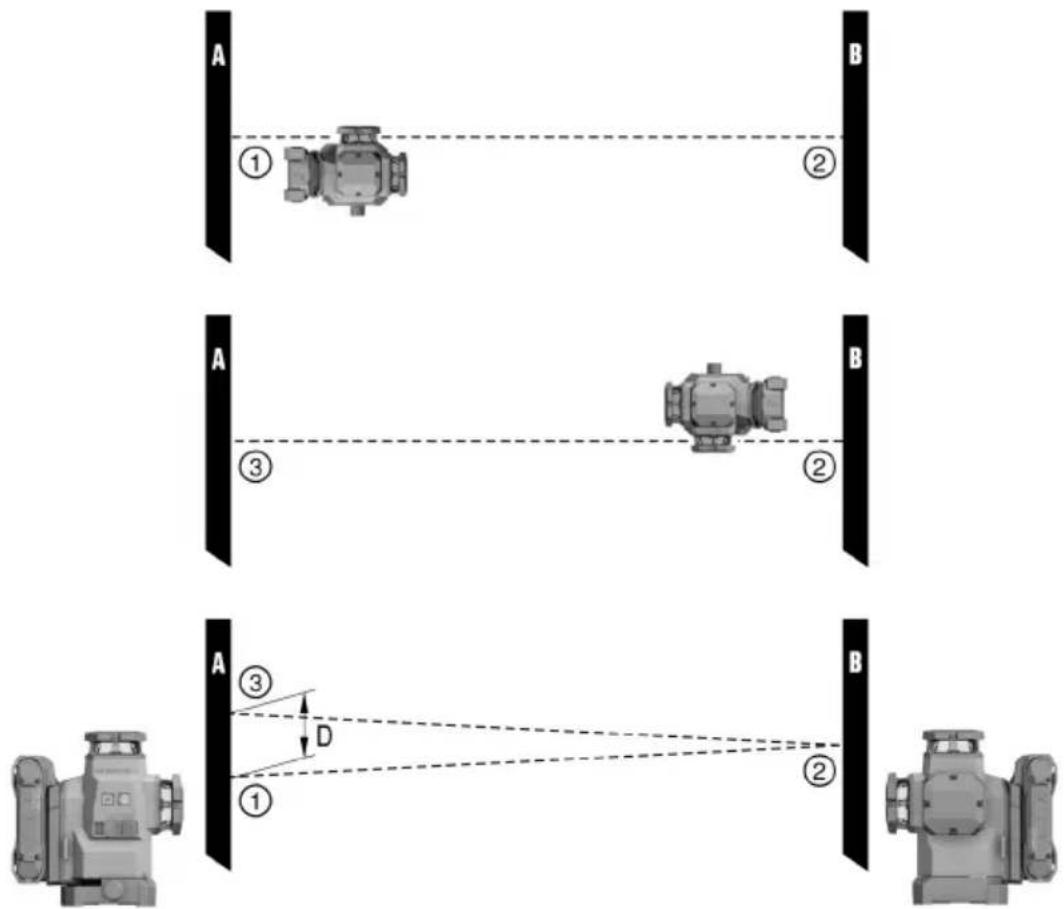

7.1.2 Lazerio spindulio niveliavimo tikrinimas

A ① ② B A ③ B ② A ③ D ② B

1. Tarp sienų turi būti ne mažesnis kaip 10 m atstumas.
2. Prietaisą pastatykite ant lygaus ir horizontalaus pavirśiaus, mażdaug 20 cm nuo sienos (A), ir lazerio linijų susikirtimo tašką nukreipkite i sieną (A).
3. Lazerio linijų susikirtimo tašką kryžiuku (1) pažymėkite ant sienos (A) ir kryžiuku (2) – ant sienos (B).
4. Prietaisą pastatykite ant lygaus ir horizontalaus pavirśiaus, mażdaug 20 cm nuo sienos (B), ir lazerio linijų susikirtimo tašką nukreipkite i kryžiuką (1) ant sienos (A).
5. Lazerio liniju susikirtimo taško aukšti reguliuojamomis kojelėmis nustatykite taip, kad susikirtimo taškas sutaptų su žyma (2) ant sienos (B). Tuo metu sekite, kad gulsčiukas būtų centre.
6. Lazerio linijų susikirtimo tašką kryžiuku (3) vėl pažymėkite ant sienos (A).
7. Ant sienos (A) išmatuokite poslinkį D tarp kryžiukų (1) ir (3) (RL = patalpos ilgis).

HILTI

1. Apskaičiuokite reikšme R.

▶ Reikšmė R turi būti mažesnė nei 3 mm.
▶ Reikšmė R turi būti mažesnė nei 1/8".

$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R L [ m ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

7.1.3 Statmenumo (horizontalaus) tikrinimas

1. Naudodami apatinį statmeną spindulį, pastatykite prietaisą atraminio kryžiuko centre patalpos viduryje, maždaug 5 m atstumu nuo sienų.
2. Ant keturių sienų pažymėkite visus 4 susikirtimo taškus.
3. Prietaisą pasukite 90° kampu ir jsitikinkite, kad susikirtimo taško centras yra pirmajame atraminiame taške (A).

4. Kiekvieną naują susikirtimo tašką pažymėkite ir išmatuokite atitinkamą poslinkį (R1, R2, R3, R4 [mm]).

5. Apskaičiuokite poslinkj R (RL = patalpos ilgis).

▶ Reikšmė R turi būti mažesnė nei 3 mm arba 1/8R = (R1+K2+K3+K4)[mm]4 × 10RL[m] (1)

$$ R = \frac {(R 1 + R 2 + R 3 + R 4) [ 1 / 8 \text { in } ]}{4} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

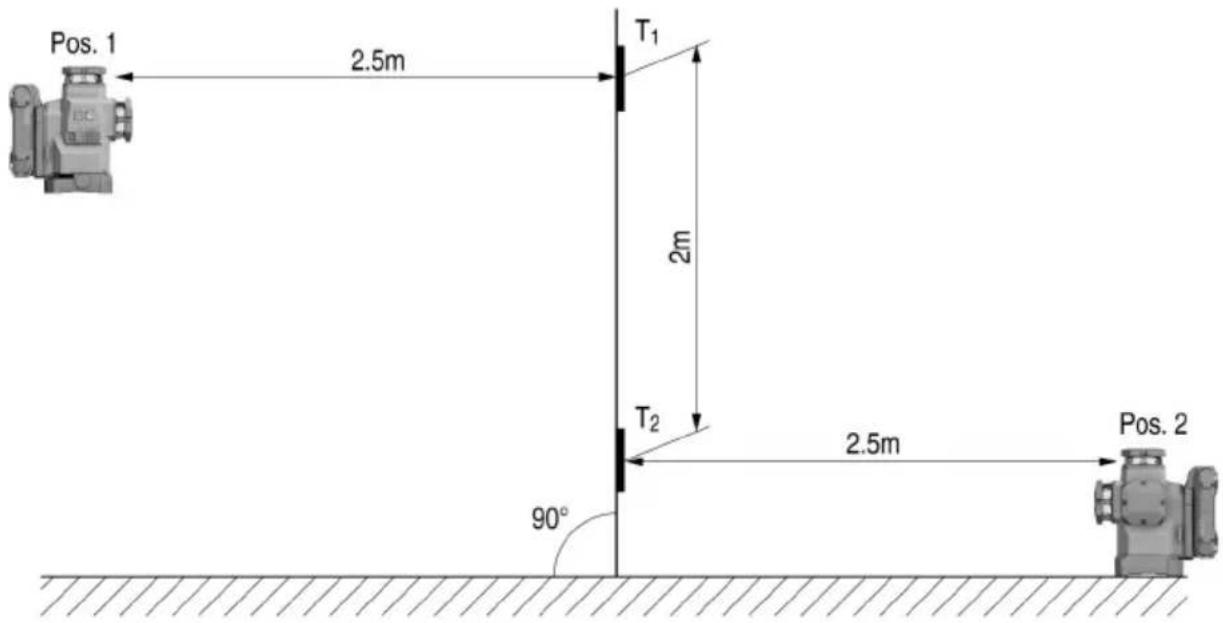

7.1.4 Vertikalios linijos tikslumo tikrinimas

Pos. 1 2.5m T₁ 2m T₂ 90° 2.5m Pos. 2

1. Prietaisą nustatykite 2 m aukštyje (1 poz.).
2. Prietaisą jjunkite.
3. Pirmajj taikinj T1 (vertikaliai) pastatykite 2,5 m atstumu nuo prietaiso ir tokiame pat aukštyje (2 m) taip, kad vertikalus lazerio spindulys būtu taikinyje, ir šią padėtį pažymėkite.
4. Dabar antrajj taikinj T2 nustatykite 2 m žemiau pirmojo taikinio taip, kad vertikalus lazerio spindulys būtų taikinyje, ir šią padėtį pažymėkite.

5. Priešingoje statinio, kuriame vykdomas tikrinimas, pusėje (veidrodiškai apsukus) lazerio linijoje ant grindų, 5 m atstumu nuo prietaiso, pažymėkite 2 poz.

6. Dabar prietaisą pastatykite ant grindų ką tik pažymėtoje padėtyje (2 poz.).

7. Lazerio spindulj nukreipkite taip, kad jis būtų taikinyje T1 ir jame pažymėtoje padėtyje.
8. Taikinyje T2 pažymėkite naują padėtį.
9. Taikinyje T2 nuskaitykite atstumą D tarp abiejų žymų.

Jeigu skirtumas D yra didesnis nei 3 mm, prietaisą reikia nustatyti Hilti remonto centre.

7.2 Hilti matavimo irangos techninis centras

Hilti matavimo įrangos techniniame centre vykdoma patikra ir, aptikus paklaidų, matavimo prietaiso tikslumas atkuriamas, paskui vėl tikrinama matavimo prietaiso parametru atitiktis nustatytoms vertėms. Prietaiso parametru atitiktį bandymo momentu patvirtina techninio centro išduodamas sertifikatas. Rekomendacijos:

• Tikrinimo periodiškumą reikia pasirinkti pagal naudojimo pobūdį.
• Prietaisą Hilti matavimo įrangos techniniame centre tikrinti po ypač didelės prietaiso darbinės apkrovos, prieš svarbius darbus, tačiau ne rečiau kaip kartą per metus.

Patikra Hilti matavimo įrangos techniniame centre neatleidžia naudotojo nuo pareigos matavimo prietaisą tikrinti prieš naudojimą ir jo metu.

8 Transportavimas ir sandėliavimas

Akumuliatorinių įrankių ir akumuliatorių transportavimas

ATSARGIAI

Atsitiktinis jungimas transportuojant!

▶ Savo prietaisus visada transportuokite tik išėmę akumuliatorius!
▶ Išimkite akumuliatoriu/akumuliatorius.
- Akumuliatorių niekada netransportuokite sumetę i krūvą su kitais daiktais. Transportuojamus akumuliatorius būtina saugoti nuo stiprių smūgių ir vibracijos, taip pat izoliuoti nuo bet kokių elektrai laidžių medžiagų ir kitų akumuliatorių, kad jie nesiliestų su kitų akumuliatorių poliais ir nesukeltų trumpojo jungimo. Laikykitės eksploatavimo vietoje galiojančių akumuliatorių transportavimo direktyvų.
Akumuliatorius draudžiama siųsti paštu. Jei norite siųsti nepažeistus akumuliatorius, kreipkitės į pervežimų įmonę.
Prieš kiekvieną naudojimą ir po ilgesnio transportavimo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti.

Akumuliatorinių įrankių ir akumuliatorių sandėliavimas

ISPÉJIMAS

Atsitiktinis pažeidimas del sugedusių ar išsiliejusių akumuliatorių !

▶ Savo prietaisus visada laikykite tik išėmę akumuliatorius!

• Prietaisas ir akumuliatorių laikykite vėsioje ir sausoje vietoje. Atkreipkite dėmesį i ribines temperatūros vertes, nurodytas skyriuje „Techniniai duomenys“.
• Akumuliatoriaus nelaikykite ant kroviklio. Akumuliatorių visada nuimkite nuo kroviklio po įkrovimo proceso.
  ▶ Nelaikykite akumuliatoriaus saulėje, ant šilumos šaltinių ar už lango stiklo.
• Prietaisą ir akumuliatorius laikykite vaikams bei nejgaliotiems asmenims neprieinamoje vietoje.
  Prieš kiekvieną naudojimą ir po ilgesnio laikymo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti.

9 Pagalba sutrikus veikimui

Visais sutrikimų atvejais atkreipkite dėmesį į akumuliatoriaus būsenos rodmenį. Žr. skyrių Ličio jonų akumuliatoriaus rodmenys → psl. 279.

Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centra.

Sutrikimas	Galima priežastis	Sprendimas
Akumuliatoriaus šviesos dio-dai nieko nerodo	Akumuliatorius sugedęs.	► Kreipkitės į Hilti techninės priežiūros centra.
Sutrikimas Galima priežastis	Sprendimas
Akumuliatorius išsikrauna greičiau nei paprastai.	Labai žema aplinkos temperatūra.	► Leiskite akumuliatoriui lėtai išilti iki patalpos temperatūros.
Akumuliatorius neužsifiksuoja girdimu spragtelėjimu.	Akumuliatoriaus fiksatorius yra užterštas.	► Fiksatorių išvalykite ir iš naujo jdėkite akumuliatorių.
Prietaisas arba akumuliatorius stipriai kaista.	Elektrinis gedimas ► Prietaisą nedelsdami išjunkite, išimkite akumuliatorių ir ste-bėdami leiskite atvėsti, paskui susisiekite suHilti techninės priežiūros centru.

10 Utilizavimas

ISPÉJIMAS

Sužalojimo pavojus dėl netinkamo utilizavimo! Išeinančios dujos ir ištekantis skystis kelia pavojų sveikatai.

▶ Pažeistų akumuliatorių nesiųskite paštu ir nepervežkite!
Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga.
- Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas.
- Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę.

Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.

Elektrinių įrankių, elektroninių prietaisų ir akumuliatorių neišmeskite į buitinius šiukšlynus!

11 Gamintojo teikiama garantija

Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį.

12 FCC nurodymas (galioja JAV) / IC nurodymas (galioja Kanadoje)

Prietaiso testavimo metu buvo laikomasi ribinių reikšmių, FCC (JAV Federalinė ryšių komisija) normų 15 skyriuje nustatytų B klasės skaitmeniniams prietaisams. Šios ribinės reikšmės yra pakankamos, kad būtų užtikrinta žmonių apsauga nuo pavojingo spinduliavimo, todėl prietaisą galima naudoti gyvenamojoje teritorijoje. Šios rūšies prietaisai generuoja ir naudoja aukšto dažnio signalus bei gali juos spinduliuoti. Todėl instaliuoti ir naudojami nesilaikant atitinkamų reikalavimų, šie prietaisai gali sukelti radijo priėmimo trukdžius.

Tačiau negalima garantuoti, kad radijo priėmimo trukdžių nebus ir deramai instaliavus prietaisą. Jei šis prietaisas sukelia radijo ar televizijos signalų priėmimo trukdžius (o tuo galima įsitikinti prietaisą išjungus ir vėl įjungus), naudotojas turi juos pašalinti tokiomis priemonėmis:

• Imtuvo anteną nukreipti ar perkelti kitur.
• Padidinti atstuma tarp prietaiso ir imtuvo.
• Prietaisą prijungti prie kito elektros tinklo lizdo, t. y. ne to, prie kurio yra prijungtas imtuvas.
• Pasikonsultuoti su prekybos partneriu arba patyrusiu radijo ar televizijos specialistu.

Šis prietaisas tenkina FCC (JAV Federalinė ryšių komisija) nuostatų 15 paragrafą ir RSS-210, apibrėžiamą ISED direktyvose.

Prietaisą pradėti eksploatuoti leidžiama tik kai tenkinamos šios dvi sąlygos:

• šis prietaisas neturi skleisti kenksmingo spinduliavimo,
• prietaisas turi priimti bet kokius spindulius, net ir tokius, kurie sukelia nepageidaujamas jo operacijas.

Pakeitimai ir modifikacijos, kuriems Hilti nedavė aiškaus atskiro leidimo, gali apriboti naudotojo teisę prietaisą pradėti eksploatuoti.

RoHS (direktyva dėl pavojingu medžiagų naudojimo ribojimo)

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Multiline Laser
Products: PM 50MG-22 01

Ši lentelė galioja Kinijos rinkai.

限用物質含有情況標示聲明書

Ši lentelė galioja Taivano rinkai.

14 Hilti ličio jonų akumuliatoriai

Saugos ir naudojimo nurodymai

Šioje instrukcijoje sąvoka „akumuliatorius“ reiškia jkraunamus „Hilti“ ličio jonų akumuliatorius, sudarytus iš daugelio ličio jonų sekciju. Jie yra skirti „Hilti“ elektriniams įrankiams, ir būtent su šiais įrankiais juos leidžiama naudoti. Naudokite tik originalius Hilti akumuliatorius!

Aprašymas

Hilti akumuliatoriuose yra jrengtos sekciju valdymo ir apsaugos sistemos.

Akumuliatorius sudaro sekcijos, kuriose yra gebantys jsiminti ličio jonų junginiai, kurie užtikrina didelį specifinį energijos tankį. Ličio jonų sekcijų atminties efektas yra labai mažas, tačiau jos labai jautriai reaguoja i jėgos poveikį, visišką iškrovimą ir aukštą temperatūrą.

Su Hilti akumuliatoriais leidžiamus naudoti prietaisus rasite savo Hilti Store arba tinklalapyje www.hilti.group.

Sauga

Laikykitės žemiau pateiktų saugaus naudojimo ir darbo su ličio jonų akumuliatoriais saugos nuorodu. Nesilaikant šių nurodymų, galimas odos sudirginimas, sunkūs sužalojimai dėl ėsdinančio poveikio, cheminiai nudegimai, gaisro ir / arba sprogimo pavojus.
Kad išvengtumėte akumuliatoriaus pažeidimų ir sveikatai labai kenksmingų skysčių ištekėjimo, su akumuliatoriumi elkitės labai atsargiai!
- Akumuliatorius draudžiama modifikuoti ar kaip nors kitaip jais manipuliuoti!
- Akumuliatorius draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C temperatūros arba deginti.
Nenaudokite ir nejkraukite akumuliatorių, kurie buvo sutrenkti arba kaip nors kitaip pažeisti. Reguliariai tikrinkite, ar nėra Jūsų akumuliatoriaus pažeidimo požymių.
- Niekada nenaudokite utilizuotų arba remontuotų akumuliatorių.
- Akumuliatoriaus arba akumuliatorinio elektrinio jrankio niekada nenaudokite vietoje plaktuko.
▶ Saugokite akumuliatorius nuo tiesioginių saulės spindulių, aukštesnės temperatūros, kibirkščių ir atviros ugnies. Tai gali sukelti sprogimą.
Baterijos polių nepalieskite pirštais, įrankiais, papuošalais ar kitokiais elektrai laidžiais daiktais. Tai gali pažeisti akumuliatorių, taip pat padaryti materialinių nuostolių ir sužaloti.
▶ Saugokite akumuliatorius nuo lietaus, drėgmės bei skysčių. Isiskverbusi drėgmė gali sukelti trumpajį jungimą, elektros smūgį, nudegimą, gaisrą ir sprogimą.
Naudokite tik šio tipo akumuliatoriams skirtus kroviklius ir elektrinius įrankius. Laikykitės atitinkamoje naudojimo instrukcijoje pateiktų duomenų.
▶ Nenaudokite ir nelaikykite akumuliatoriaus sprogioje aplinkoje.
Jeigu i rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Pastatykite akumuliatorių matomoje, nedegioje vietos pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti i rankas, jis yra sugedęs. Laikykitės instrukcijų, pateiktų skyriuje Priemonės akumuliatoriui užsidegus.

Kaip elgtis su pažeistais akumuliatoriais

▶ Pažeidus akumuliatorių, visuomet susisiekite su vietiniu Hilti techninės priežiūros centru.
▶ Nenaudokite akumuliatoriaus, iš kure teka skystis.
Ištekėjus skysčiui, venkite tiesioginio jo sąlyčio su akimis ir (arba) oda. Tvarkydami akumuliatoriaus skystį visada mūvėkite apsaugines pirštines ir naudokite akių apsaugos priemonę.
Išsiliejusiam akumuliatorių skysčiui išvalyti naudokite tam tikslui skirtą cheminę valymo priemonę. Laikykitės eksploatavimo vietoje galiojančių akumuliatoriaus skysčio valymo direktyvų.
- Sugedusi akumuliatorių įdėkite į nedegų konteinerį ir užberkite sausu smėliu, kreidos milteliais (CaCO3) ar silikatu (vermikulitu). Paskui sandariai uždarykite dangtį ir laikykite konteinerį toliau nuo degių duju, skysčių ir kitų daiktų.
Konteinerj pristatykite utilizuoti j savo Hilti Store arba kreipkitės j vietinę kompetentingą utilizavimo jmonę. Laikykitės eksploatavimo vietoje galiojančių pažeistų akumuliatorių transportavimo direktyvų!

Kaip elgtis su nebeveikiančiais akumuliatoriais

• Atkreipkite dėmesį į nenormalų akumuliatoriaus veikimą, pvz., netinkamą įkrovimą, nejprastai ilgą įkrovimo trukmę, žymų galios sumažėjimą, nejprastą šviesos diodų aktyvumą arba ištekantį skystį. Tai yra vidinės problemos požymiai.
  Jeigu įtariate, kad akumuliatorius turi vidinių problemų, susisiekite su Hilti techninės priežiūros centru.
  Jeigu akumuliatoriaus nebeveikia, jo nebegalima ikrauti arba iš jo teka skystis, turite jį utilizuoti. Žr. skyrių Techninė priežiūra ir utilizavimas.

Priemonės akumuliatoriui užsidegus

ISPÉJIMAS

Pavojų kelia degantys akumuliatoriai! Degantis akumuliatorius išskiria pavojingus ir sprogius skysčius bei garus, galinčius tapti sužalojimų dėl ėsdinančio poveikio, nudegimų ar sprogimų priežastimi.

▶ Gesindami degančius akumuliatorius, naudokite asmenines apsaugos priemonės.

▶ Užtikrinkite pakankamą vėdinimą, kad galėtu išsisklaidyti pavojingi ir sprogūs garai.
Intensyviai susidarant dūmams, nedelsdami palikite patalpą.
▶ Pajutę kvėpavimo takų dirginimą, kreipkitės į gydytoja.
▶ Prieš pradėdami bandyti gesinti, kvieskite ugniagesius.

HILTI

▶ Degančius akumuliatorius gesinkite tik vandeniu didžiausiu galimu atstumu. Miltelių gesintuvai ir gesinimo audiniai ličio jonų akumuliatoriams gesinti netinka. Degančią aplinką galima gesinti įprastinėmis gesinimo priemonėmis.
▶ Nebandykite pajudinti didelio kiekio degančių akumuliatorių. Artimoje aplinkoje esančias nenukentėjusias medžiagas patraukite toliau, kad izoliuotumėte nukentėjusius akumuliatorius.

Kai yra neatvėstantis, rūkstantis arba degantis akumuliatorius:

Paimkite jì kastuvu ir įmeskite į kibirą su vandeniu. Dėl aušinančio poveikio išvengiama gaisro išplitimo į akumuliatoriaus sekcijas, kurios dar nepasiekė užsidegimo temperatūros.
▶ Laikykite akumuliatorių kibire ne trumpiau kaip 24 valandoms, kol jis visiškai atvės.
- Žr. skyrių Kaip elgtis su pažeistais akumuliatoriais.

Nurodymai dèl transportavimo ir sandèliavimo

• Darbinės aplinkos temperatūra nuo -17 iki +60 °C / nuo 1 iki 140 °F.
  ▶ Laikymo temperatūra nuo -20 iki +40 °C / nuo -4 iki 104 °F.
• Akumuliatorių nelaikyti ant kroviklio. Akumuliatorių visada nuimkite nuo kroviklio po įkrovimo proceso.
• Akumuliatorius laikyti vėsioje ir sausoje vietoje. Laikymas vėsioje vietoje ilgina akumuliatoriaus darbo trukmę. Jokiu būdu nelaikykite akumuliatorių saulės atokaitoje, ant šildymo prietaisų ar už lango stiklo.
  Akumuliatorius draudžiama siusti paštu. Jei norite siusti nepažeistus akumuliatorius, kreipkitės į pervežimų jmonę.
• Akumuliatorių niekada netransportuoti sumetus į krūvą su kitais daiktais. Transportuojamus akumuliatorius būtina saugoti nuo stiprių smūgių ir vibracijos, taip pat izoliuoti nuo bet kokių elektrai laidžių medžiagų ir kitų akumuliatorių, kad jie nesiliestų su kitų akumuliatorių poliais ir nesukeltų trumpojo jungimo. Laikykitės eksploatavimo vietoje galiojančių akumuliatorių transportavimo direktyvų.

Techninė priežiūra ir utilizavimas

Akumuliatorius visada turi būti švarus, ant jo neturi būti alyvos ar tepalo. Stebėkite, kad ant akumuliatoriaus nebūtų dulkių ir kitokių nešvarumu. Akumuliatorių valykite sausu, minkštu teptuku arba švaria, sausa šluoste.
Nenaudokite akumuliatoriaus, jeigu jo védinimo plyšiai yra užsikimše. Védinimo plyšius atsargiai išvalykite sausu, minkštu šepečiu.
▶ Saugokite, kad i vidu nepatektu pašaliniu daiktu.
▶ Saugokite, kad i akumuliatorių neprasiskverbtų drėgmė. Jeigu i akumuliatorių prasiskverbė drėgmė, elkitės su juo kaip su pažeistu akumuliatoriumi ir izoliuokite nedegiame konteineryje.
- Žr. skyrių Kaip elgtis su pažeistais akumuliatoriais.
- Dél netinkamo utilizavimo į aplinką pasklidusios dujos ar ištekėję skysčiai gali kelti grėsmę sveikatai. Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Laikykitės eksploatavimo vietoje galiojančių pažeistų akumuliatorių transportavimo direktyvų!
- Akumuliatorių neišmeskite į buitines atliekas.
- Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga.
