PM 2PG - Lazerinis lygis HILTI - Nemokama naudojimo instrukcija

Produkto tipas	Automatinis išlyginimo lazerinis lygis (taškinis lazeris)
Prekės ženklas	Hilti
Modelis	PM 2-PG
Matmenys (I x P x A)	66 mm x 116 mm x 145 mm (su kojeliu)
Svoris	590 g (su kojeliu ir baterijomis)
Maitinimas	4 AA 1,5 V baterijos
Veikimo trukmė	70 h (esant 24 °C)
Lazerio klasė	2 klasė (IEC 60825-1:2014), matomas
Bangos ilgis	510 - 530 nm
Taškų nuotolis	30 m
Automatinio išlyginimo zona	±4°
Išlyginimo laikas	3 s
Tikslumas 10 m atstumu	±3 mm
Spindulio skersmuo 5 m atstumu	< 4 mm
Spindulio skersmuo 20 m atstumu	< 15 mm
Automatinis išjungimas	Po 1 h (išjungiamas)
Trikampio sriegis (gaminys)	UNC 1/4"
Trikampio sriegis (kojelė)	BSW 5/8" ir UNC 1/4"
Apsauga nuo dulkių ir vandens	IP54
Darbo temperatūra	-10 °C iki 40 °C
Laikymo temperatūra	-25 °C iki 63 °C
Pasvirusio darbo funkcija	Taip (švytuoklė užrakinta, spindulys mirksi kas 5 s)
Apsauga nuo kritimo	Naudokite Hilti PMA 92 dirželį
Valymas	Drėgna šluostė, nenaudoti silikoninių valiklių
Remontas	Remontuoti tik Hilti serviso centre

Dažnai užduodami klausimai - PM 2PG HILTI

Kaip pakeisti Hilti PM 2-PG baterijas?

Atidarykite baterijų skyrių, išimkite panaudotas baterijas, įdėkite keturias naujas AA baterijas, laikydamiesi poliškumo, tada uždarykite skyrių. Naudokite tik tarptautinius standartus atitinkančias baterijas.

Ką daryti, jei lazerio spindulys greitai mirksi?

Greitas mirksėjimas rodo, kad baterijos silpnos. Pakeiskite visas baterijas naujomis.

Kaip išjungti automatinį lazerio išsijungimą?

Įjunkite prietaisą, tada jį išjunkite ir vėl įjunkite per 3 sekundes. Spindulys sužibės penkis kartus, patvirtindamas išjungimą. Automatinis išjungimas vėl įjungiamas išjungus prietaisą.

Kaip naudotis pasvirusios linijos funkcija?

Nustatykite selektorių į On/užrakinta padėtį. Tada švytuoklė užfiksuojama ir lazeris neišsilygina. Spinduliai mirksi kas 5 sekundes, nurodydami pasvirusio režimo.

Koks yra PM 2-PG lazerio tikslumas?

Tikslumas ±3 mm 10 m atstumu. Reguliariai tikrinkite tikslumą, ypač po kritimo ar smūgio.

Kaip patikrinti vertikalaus taško tikslumą?

Padėkite lazerį ant lygaus paviršiaus, pažymėkite tašką ant grindų ir lubų, tada pasukite lazerį 90°, 180° ir 270° kampu, kiekvieną kartą pažymėdami. Susidariusio apskritimo skersmuo turi būti mažesnis nei 3 mm 10 m aukštyje. Apskaičiuokite R = D/2 × 10/RH (mm/m). Jei R > 3 mm, kreipkitės į Hilti servisą.

Ką daryti, jei gaminys negali išsilyginti?

Patikrinkite, ar gaminys pastatytas ant lygaus ir horizontalaus paviršiaus. Jei švytuoklė užstrigo, atlaisvinkite ją. Jei problema išlieka, kreipkitės į Hilti servisą.

Kokius saugos priedus naudoti su PM 2-PG?

Naudokite tik Hilti PMA 92 apsaugą nuo kritimo. Pritvirtinkite ją prie lazerio ir laikančios konstrukcijos. Laikykitės nacionalinių darbo aukštyje reikalavimų.

Kaip valyti Hilti PM 2-PG lazerį?

Išpūskite dulkes nuo lazerio spinduliavimo langelio jo neliesdami. Korpusą valykite šiek tiek drėgna šluoste. Nenaudokite silikoninių valiklių.

Kur remontuoti PM 2-PG lazerį?

Remontuokite prietaisą tik Hilti serviso centre. Neatidarykite gaminio patys, nes tai gali sukelti pavojingą lazerio spinduliuotę.

NAUDOJIMO INSTRUKCIJA PM 2PG HILTI

1.1 Apie šią naudojimo instrukciją

• Prieš pradėdami eksploatuoti, perskaitykite šią naudojimo instrukcija. Tai yra saugaus darbo ir patikimo naudojimo salyga.
• Laikykitės saugos ir įspėjamųjų nurodymų, pateiktų šioje naudojimo instrukcijoje ir ant prietaiso.

HILTI

- Šią naudojimo instrukcija visada laikykite kartu su prietaisu ir prietaisą kitiems asmenims perduokite tik kartu su šia naudojimo instrukcija.

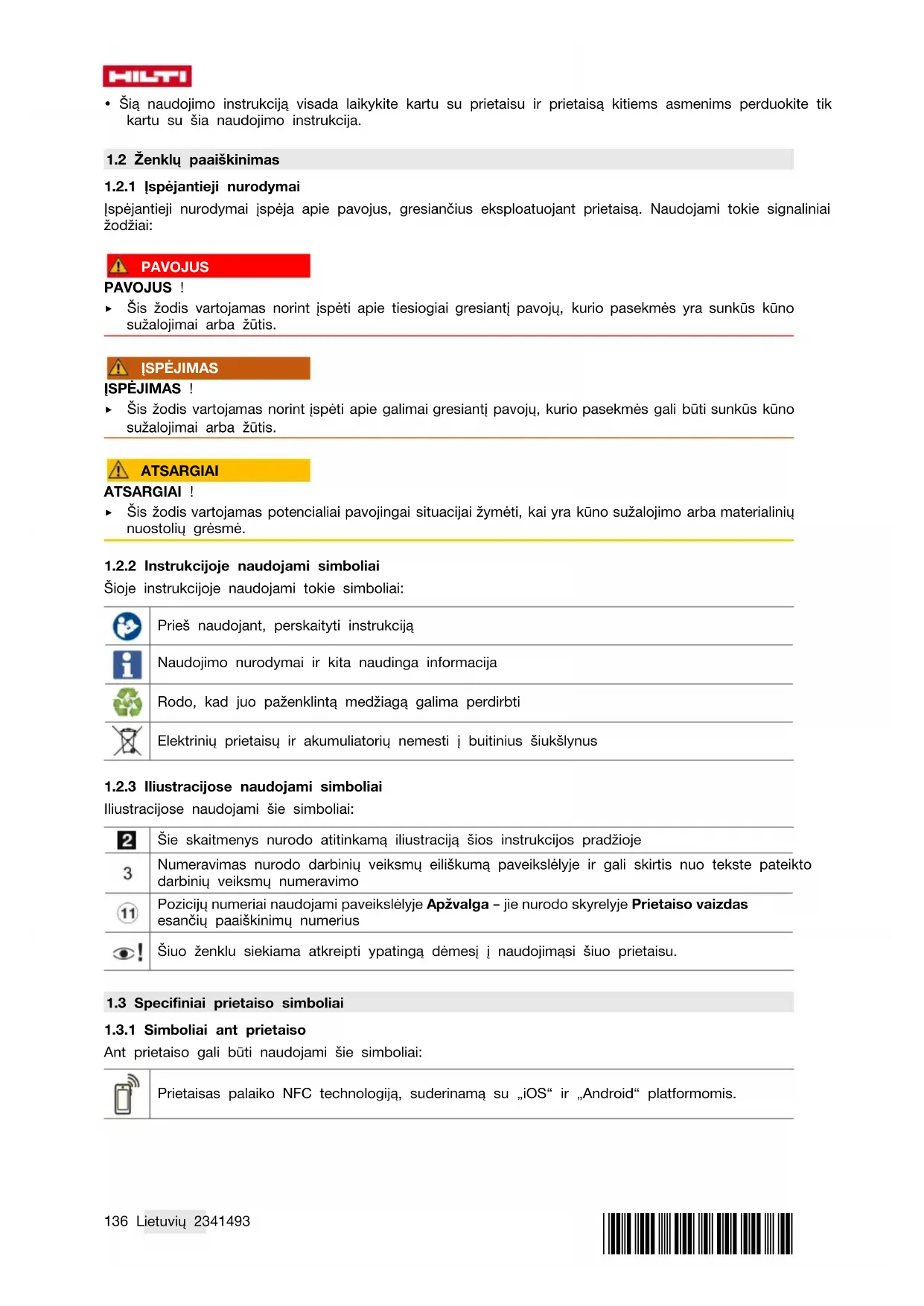

1.2 Ženklų paaiškinimas

1.2.1 lspėjantieji nurodymai

Įspėjantieji nurodymai įspėja apie pavojus, gresiančius eksploatuojant prietaisą. Naudojami tokie signaliniai žodžiai:

PAVOJUS

PAVOJUS !

- Šis žodis vartojamas norint įspėti apie tiesiogiai gresiantį pavojų, kurio pasekmės yra sunkūs kūno sužalojimai arba žūtis.

ISPÉJIMAS

ISPÈJIMAS !

Šis žodis vartojamas norint įspėti apie galimai gresiantį pavojų, kurio pasekmės gali būti sunkūs kūno sužalojimai arba žūtis.

ATSARGIAI

ATSARGIAI !

Šis žodis vartojamas potencialiai pavojingai situacijai žymėti, kai yra kūno sužalojimo arba materialinių nuostolių grėsmė.

1.2.2 Instrukcijoje naudojami simboliai

Šioje instrukcijoje naudojami tokie simboliai:

Prieš naudojant, perskaityti instrukcija

Naudojimo nurodymai ir kita naudinga informacija

Rodo, kad juo paženklintą medžiaga galima perdirbti

Elektrinių prietaisų ir akumuliatorių nemesti į buitinius šiukšlynus

1.2.3 Iliustracijose naudojami simboliai

Iliustracijose naudojami šie simboliai:

2	Šie skaitmenys nurodo atitinkamą iliustraciją šios instrukcijos pradžioje
3	Numeravimas nurodo darbinių veiksmų eiliškumą paveikslėlyje ir gali skirtis nuo tekste pateikto darbinių veiksmų numeravimo
11	Pozicijų numeriai naudojami paveikslėlyje Apžvalga - jie nurodo skyrelyje Prietaiso vaizdas esančių paaiškinimų numerius
	Šiuo ženklu siekiama atkreipti ypatingą dėmesį į naudojimąsi šiuo prietaisu.

1.3 Specifiniai prietaiso simboliai

1.3.1 Simboliai ant prietaiso

Ant prietaiso gali būti naudojami šie simboliai:

Prietaisas palaiko NFC technologija, suderinamą su „iOS“ ir „Android“ platformomis.

1.4 Informacija apie prietaisą

HILTI gaminiai yra skirti profesionalams, todėl juos naudoti, techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neapmokyto personalo, netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo reikmenys gali kelti pavojų.

Tipas ir serijos numeris yra nurodyti firminėje duomenų lentelėje.

- Serijos numerį perkelkite į toliau nurodytą lentelę. Kreipdamiesi su prietaisu susijusiais klausimais į mūsų atstovybę ar techninės priežiūros centra, visada nurodykite šiuos prietaiso duomenis.

Prietaiso duomenys

Tipas PM 2-PG
Karta 01
Serijos Nr.

1.5 Atitikties deklaracija

Gamintojasprisiimdamasvisą atsakomybę pareiškia, kad čia aprašytasprietaisasatitinka galiojančių įstatymų ir standartų reikalavimus.

Techninė dokumentacija saugoma čia:

2 lazerio klasė, remiantis standartu IEC60825-1/EN60825-1:2014 ir atitinkamai CFR 21 § 1040.10 ir 1040.11 (Laser Notice 56). Nežiūrėti į spindulį.

2 Sauga

2.1 Matavimo prietaiso naudojimo bendrieji saugos nurodymai

⚠ ISPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas. Matavimo prietaisai gali kelti pavojų, jei juos netinkamai naudojate. Šių saugos nurodymų ir instrukcijų nesilaikymas gali tapti matavimo prietaiso gedimų ir / arba sunkių sužalojimų priežastimi. Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Sauga darbo vietoje

Pasirūpinkite, kad darbo vieta visada būtų švari ir gerai apšviesta. Netvarkinga ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
- Prietaiso nenaudokite sprogioje aplinkoje, kurioje yra degių skysčių, duju arba dulkių.
Kai prietaisą naudojate, neleiskite darbo zonoje būti vaikams ir pašaliniams asmenims.
- Prietaisą naudokite tik nurodytomis eksploatavimo sąlygomis.
- Atkreipkite dėmesį i savo šalyje galiojančias nelaimingų atsitikimų prevencijos taisykles.

Apsauga nuo elektros

▶ Saugokite prietaiso nuo lietaus arba drėgmės. Isiskverbusi drėgmė gali sukelti trumpajį jungimą, elektros smūgį, nudegimą ar sprogimą.
Nors prietaisas yra apsaugotas nuo drėgmės prasiskverbimo, prieš dedant i transportavimo konteinerį, jį reikia sausai nušluostyti.

Žmonių sauga

• Dirbdami su matavimo prietaisu būkite atidūs, sutelkite dėmesį į darbą ir vadovaukitės sveika nuovoka. Matavimo prietaiso nenaudokite, jeigu esate pavargę arba apsvaigę nuo narkotinių medžiagų, alkoholio ar vaistų. Neatidumo akimirka dirbant su matavimo prietaisu gali tapti rimtų sužalojimų priežastimi.
• Venkite nepatogių kūno padėčių. Dirbdami stovėkite tvirtai ir visada išlaikykite kūno pusiausvyrą.
  Naudokite asmenines apsaugos priemones. Asmeninių apsaugos priemonių naudojimas mažina sužalojimų riziką.
  ▶ Neatjunkite jokių apsauginių įtaisu, nenuimkite lentelių su nurodymais ir įspėjimo ženklais.

HILTI

▶ Saugokitės, kad prietaiso nejjungtumėte atsitiktinai. Prieš matavimo prietaisą imdami i rankas, nešdami ar jungdami jį prie akumuliatoriaus, įsitikinkite, kad matavimo prietaisas yra išjungtas.
- Prietaisą ir priedus naudokite pagal šiuos nurodymus ir taip, kaip nurodyta šiam konkrečiam prietaiso tipui. Taip pat atsižvelkite i darbo sąlygas ir atliekamo darbo pobūdį. Prietaisų naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.
Neturėkite iliuzijų, kad visada esate saugūs, ir, skaitydami naudojimo instrukcijas, nepraleiskite skyrelių apie saugų darbą su matavimo prietaisais, net jeigu per ilgus naudojimo metus esate susipažinę su savo matavimo prietaisu. Neatsargus veiksmas per sekundės dalį gali tapti sunkių sužalojimų priežastimi.
Matavimo prietaisas neturi būti naudojamas arti medicininių prietaisų.

Matavimo prietaiso naudojimas ir elgesys su juo

Matavimo prietaisą ir priedus naudokite tik tada, kai jie yra techniškai tvarkingi.
Nenaudojamus matavimo prietaisus saugokite vaikams nepasiekiamoje vietoje. Neleiskite matavimo prietaisu naudotis asmenims, kurie nėra su juo susipažinę arba nėra perskaitę šios instrukcijos. Matavimo prietaisai yra pavojingi, kai juos naudoja patirties neturintys asmenys.
Matavimo prietaisus rūpeestingai prižiūrėkite. Tikrinkite, ar judančios matavimo prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ir pažeistų dalių, kurios blogintų įrankio veikimą. Prieš naudojimą pažeistas matavimo prietaiso dalis paveskite suremontuoti. Blogai prižiūrimi matavimo prietaisai yra daugelio nelaimingų atsitikimų priežastis.
- Prietaiso neleidžiama jokiu būdu modifikuoti arba juo manipuliuoti. Pakeitimai ir modifikacijos, kuriems Hilti nedavė aiškaus atskiro leidimo, gali apriboti naudotojo teisę matavimo prietaisą pradėti eksploatuoti.
Prieš svarbius matavimus, matavimo prietaisui nukritus ar patyrus bet kokį kitą mechanini poveiki, patikrinkite matavimo prietaiso tikslumą.
▶ Dėl veikimo principio matavimo rezultatus gali bloginti tam tikros aplinkos sąlygos. Tai gali būti, pvz., šalia esantys prietaisai, sukuriantys stiprius magnetinius arba elektromagnetinius laukus, vibracijas ir temperatūros pokyčius.
▶ Dėl greitai kintančių matavimo sąlygų matavimo rezultatai gali būti netikslūs.
- Jei prietaisas iš šaltos aplinkos pernešamas į šiltesnę arba atvirkščiai, prieš naudodami palaukite, kol jo temperatūra susivienodins su aplinkos temperatūra. Dėl didelių temperatūros skirtumų prietaisas gali veikti netinkamai, ir dėl to gali būti gaunami klaidingi matavimo rezultatai.
▶ Naudodami su adapteriais ir priedais užtikrinkite, kad priedai būtų gerai pritvirtinti.
Nors matavimo prietaisas yra pritaikytas naudoti statybų aikštelėse, juo, kaip ir kitais optimiais bei elektriniais prietaisais (žiūronais, akiniais, fotoaparatais), reikia naudotis atsargiai.
▶ Laikykitės nurodytos darbinės ir laikymo temperatūros.

2.2 Papildomi saugos nurodymai dirbantiems su lazeriniais matavimo įrankiais

• Prietaisą netinkamai atidarius, i aplinką gali prasiskverbti lazerio spindulys, kurio parametru reikšmės viršija nurodytas 2 klasei. Prietaisą remontuokite tik Hilti techninės priežiūros centre.
  Apsaugokite vietą, kurioje vykdote matavimus. Užtikrinkite, kad pastatydami prietaisą jo spindulio nenukreipsite i kitus asmenis ar save patį. Lazerio spinduliai turi būti gerokai aukščiau arba žemiau akių lygio.
  Norint išvengti klaidingų matavimų, lazerio spindulio išėjimo langelis visada turi būti švarus.
  Prieš prietaisą naudodami ar juo matuodami, o darbo metu – dažnai, tikrinkite jo tikslumą.
  Matuojant greta atspindinčių objektų ar paviršių, per lango stiklą ar panašias medžiagas, matavimo rezultatai gali būti iškreipti.
  ▶ Prietaisą sumontuokite ant tinkamo laikiklio, ant stovo arba pastatykite ant lygaus paviršiaus.
  ▶ Draudžiama dirbti su matavimo liniuotėmis netoli aukštos įtampos liniju.
• Isitikinkite, kad netoli néra naudojamas kitas lazerinis matavimo prietaisas, galintis padaryti įtaką jūsu matavimui.
  ▶ Neleiskite lazerio spinduliams kirsti neapsaugotų zonų.

2.3 Papildomi saugos nurodymai

Sužalojimo pavojus dėl žemyn krentančių įrankių ir / arba priedų. Prieš pradėdami dirbti tikrinkite, kad sumontuoti priedai būtų patikimai pritvirtinti.

2.4 Elektromagnetinis suderinamumas

Nors prietaisas atitinka griežtus specialiujų direktyvų reikalavimus, Hilti negali atmesti galimybės, kad stiprus elektromagnetinis spinduliavimas gali sutrikdyti prietaiso veikimą. Tokiais arba kitais keliančiais abejonių atvejais reikia atlikti kontrolinius matavimus. Hilti taip pat negali garantuoti, kad prietaisas netrikdys kitų prietaisų (pvz., lėktuvų navigacijos įrenginių) veikimo.

2.5 2 lazerio klasė pagal lazerinių prietaisų klasifikacija

Prietaisas atitinka 2 lazerio klasę pagal IEC/EN 60825-1:2014 ir II klasę pagal CFR 21 § 1040 (FDA). Šiuos prietaisus leidžiama naudoti, nesiimant jokių kitų saugos priemonių. Nepatartina žiūrėti tiesiai į šviesos šaltinį - kaip ir į saule. Spinduliui patekus tiesiogiai į akis, užsimerkite ir nusukite galvą nuo spinduliavimo šaltinio. Nenukreipkite lazerio spindulio į kitus žmones.

2.6 Atsargus elgesys su maitinimo elementais ir jų naudojimas

• Jeigu prietaiso ilgesnį laiką nenaudosite, iš jo išimkite maitinimo elementus. Ilgiau laikomi prietaise, maitinimo elementai gali oksiduotis ir savaime išsikrauti.
  ▶ Užtikrinkite, kad maitinimo elementai nepateks vaikams i rankas.
  Nauju maitinimo elementu nenaudokite kartu su senais. Maitinimo elementus visada keiskite visus kartu. Nenaudokite skirtingu gamintoju ir skirtingu tipu maitinimo elementu.
  ▶ Nenaudokite pažeistų maitinimo elementų.
  ▶ Naudokite tik šiam prietaisui numatyto tipo maitinimo elementus. Naudojant kitokius maitinimo elementus, kyla pavojus susižaloti ir sukelti gaisra.
• Keisdami maitinimo elementus atkreipkite dėmesį i tinkamą jų poliškumą. Yra sprogimo pavojus.
  ▶ Maitinimo elementų neperkaitinkite ir nelaikykite arti ugnies. Maitinimo elementai gali sprogti, ir iš jų gali išsiskirti toksinių medžiagų.
  ▶ Maitinimo elementų nebandykite jkrauti.
  ▶ Maitinimo elementų nelituokite prietaise.
  ▶ Neiškraukite maitinimo elementų trumpai sujungdami. Maitinimo elementai gali tapti nesandarūs, sprogti, degti ir sužaloti asmenis.
  ▶ Nepazeiskite ir neišardykite maitinimo elementų. Maitinimo elementai gali tapti nesandarūs, sprogti, degti ir sužaloti asmenis.

3 Aprašymas

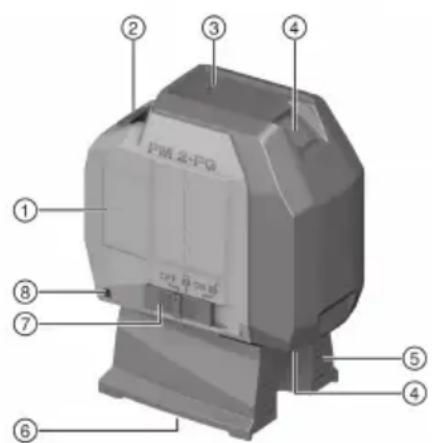

3.1 Prietaiso vaizdas

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ PAM.2-PG

① Parametru lentelės padėtis
② Maitinimo elementų skyrelis
③ Darbinės būklės rodmuo ir akumuliatoriaus ikrovos lygio rodmuo
④ Lazerio spindulio išėjimo langeliai
⑤ Magnetinė koja
⑥ Tvirtinimo sriegis
⑦ Švytuoklės jungimo / išjungimo ir užfiksavimo / atblokavimo pasirinkimo jungiklis
⑧ Asa apsaugai nuo nukritimo PMA 92 tvirtinti

3.2 Naudojimas pagal paskirti

Aprašytasis prietaisas yra automatiškai susiniveliuojantis taškinis lazeris, kuriuo vienas žmogus gali greitai ir tiksliai nustatyti vertikaluma. Prietaisas turi du sutampančius lazerio spindulius (spinduliai išeina iš vieno taško). Visi spinduliai turi vienoda 30 m veikimo nuotolj (veikimo nuotolis priklauso nuo aplinkos apšviestumo).

Prietaisas skirtas naudoti patalpose vertikalės pagrindui žymėti.

Galimi naudojimo atvejai: grindyse pažymėtų taškų perkėlimas ant lubų.

Prietaisą draudžiama keisti ar kitaip juo manipuliuoti.

Laikykitės naudojimo instrukcijoje pateiktų nurodymų dėl darbo su įrenginiu, jo priežiūros ir einamojo remonto.

Kad išvengtumėte sužalojimų, naudokite tik originalius Hilti reikmenis ir įrankius.

Neapmokyto personalo netinkamai arba ne pagal paskirti naudojamas prietaisas ir jo reikmenys gali kelti pavojų.

3.3 Išskirtinės savybės

Prietaisas visomis kryptimis automatiškai susiniveliuoja maždaug tipiškai 4,0° ribose. Niveliavimas trunka tik apie 3 sekundes.

Apie susiniveliavimo diapazono viršijimą įspėja mirksintys lazerio spinduliai.

Prietaisas pasižymi lengvu valdymu, paprastu naudojimu ir tvirtu plastikiniu korpusu. Dėl mažų matmenų ir nedidelio svorio jį galima paprastai transportuoti. Normaliu režimu veikiantis prietaisas išsijungia po 1 valandos. Ilgalaikio darbo režimas jungiamas per 3 sekundes prietaisą jungiant, išjungiant ir vėl jungiant.

3.4 Darbiniai signalai

	Būsena Reikšmė
Naudojimo ir įkrovos lygio rod-muo	Šviesos diodas nešviečia • Prietaisas yra išjungtasMaitinimo elementai yra išsi-kroveNetinkamai įdėti maitinimo elementai
	Šviesos diodas šviečia nuolatos	Lazerio spindulys jungtas Prietaisas veikia
	šviesos diodas greitai mirksi	Maitinimo elementai yra beveik išsikrove
Lazerio spindulys	Lazerio spindulys sumirksi du kartus kas 10 sekundžių.	Maitinimo elementai yra beveik išsikrove
	Lazerio spindulys penkis kartus sumirksi ir po to šviečia nuolat.	Išjungimo automatika išakty-vinta
	Lazerio spindulys mirksi dideliu dažniu.	Prietaisas negali pats susinive-liuoti.

3.5 Tiekiamas komplektas

Taškinis lazeris, krepšys, AA tipo maitinimo elementai 4 vnt. (ne visose rinkose), naudojimo instrukcija, gamintojo sertifikatas

4 Techniniai duomenys

Tašku veikimo nuotolis		30 m(98 ft - 10 in)
Susiniveliavimo trukmė		3 s
Automatinio niveliavimo diapazonas (tipinis)		± 4^
Tikslumas 10 m (33 ft)		± 3 mm( ± 0,1 in)
Spindulio skersmuo	Atstumas 5 m (16,4 ft)	< 4 mm(< 0,2 in)
	Atstumas 20 m (65,6 ft)	< 15 mm(< 0,6 in)
Lazerio klasė		2 klasė, matomas, 510–530 nm, ± 10 nm(IEC 60825-1:2014); class II (CFR 21 §1040.10 ir 1040.11) (FDA)
Lazerio taško spindulio divergencija		0,7 mrad
Vidutinė išeinamoji galia (maks.) (p)		< 1 mW
Bangų ilgis ( ), ± 10 nm		510 nm ... 530 nm
Impulso trukmė (tp)		< 60 μs
Impulso dažnis (f)		< 12 kHz
Maitinimo šaltinis		AA tipo maitinimo elementai 1,5 V 4 vnt esant 24 °C (72 °F) : 70 val.
Veikimo trukmė (tipinė)
Automatinis išsijungimas po		1 val.
Darbinės būklės indikacija		Šviesos diodas ir lazerio spinduliai
Darbinė temperatūra		-10 °C ... 40 °C(14 °F ... 104 °F)
Laikymo temperatūra		-25 °C ... 63 °C(-13 °F ... 145 °F)
Apsaugos nuo dulkių ir vandens purslų laipsnis		IP 54 pagal IEC 60529
Stovo sriegis (prietaisas)		UNC 14"
Stovo sriegis (pagrindas)		BSW 58" UNC 14"
Matmenys ilgis x plotis x aukštis (su pagrindo)		66 mm x 116 mm x 145 mm(2,6 in x 4,6 in x 5,7 in)
Svoris su pagrindu ir maitinimo elementais		590 g(20,8 oz)

5 Naudojimas

5.1 Maitinimo elementų įdėjimas / keitimas

• Atkreipkite dėmesį į maitinimo elementų poliškumą.
• Visada pakeiskite visus maitinimo elementus.

• Naudokite tik pagal tarptautinius standartus pagamintus maitinimo elementus.

• Atlenkite maitinimo elementų dėklo dangtelį.

• Išimkite tuščius maitinimo elementus.
• Idèkite naujus maitinimo elementus.
• Uždarykite maitinimo elementų skyrelij.

5.2 Apsaugos nuo kritimo iš aukščio priemonė

ISPÉJIMAS

Sužalojimo pavojus krentant įrankiui ir/arba papildomai įrangai!

▶ Naudokite tik Jūsų prietaisui rekomenduojamą Hilti apsaugą nuo kritimo.
Kaskart prieš pradėdami naudoti, patikrinkite, ar nėra apsaugos nuo kritimo ir apsaugos nuo kritimo tvirtinimo taškų pažeidimų.

Laikykitės Jūsų šalyje galiojančių direktyvų dėl darbo aukštyje.

Kaip apsaugą nuo kritimo su šiuo gaminiu naudokite tik Hilti apsaugą nuo kritimo PMA 92.

- Apsauga nuo nukritimo pritvirtinkite prie lazerio ir atraminės konstrukcijos. Patikrinkite, ar patikimai laikosi.

Laikykitės Hilti apsaugos nuo kritimo naudojimo instrukcijos.

5.3 Lazerio spindulių jjungimas

▶ Pasirinkimo jungiklj nustatykite i padetj (jjungta / atblokuota).

▶ Lazerio spinduliai jjungiami, ir lazerinis nivelyras niveliuojasi automatiškai.

Po vienos valandos prietaisas automatiškai išsijungia.

5.4 Išjungimo automatikos išaktyvinimas

- Prietaisą jjunkite, tada išjunkite ir per 3 sekundes vėl jjunkite. Patvirtindamas išjungimą lazerio spindulys sumirksės penkis kartus.

Prietaisas išjungiamas, kai pasirinkimo jungiklis nustatomas į padėtį OFF arba maitinimo elementai yra išsikrove.

5.5 Lazerio spindulio nustatymas funkcijai „Pasvira linija“

▶ Pasirinkimo jungiklj nustatykite i padėf (jjungta / užfiksuota).

Nustačiusfunkcija „Pasvira linija“, švytuoklė yra užfiksuota ir lazerinis prietaisas yra nesuniveliuotas. Lazerio spinduliai mirksi kas 5 sekundes.

5.6 Lazerio spindulių išjungimas

▶ Pasirinkimo jungiklj nustatykite i padėtį OFF.

▶ Lazerio spindulys išjungiamas ir švytuoklė užfiksuojama.

5.7 Naudojimo pavyzdžiai

5.7.1 Sausosios statybos profiliuočių išlygiavimas

5.7.2 Apšvietimo elementų išlygiavimas

5.8 Vertikalès pagrindo tikrinimas

1. Aukštoje patalpoje (pavyzdžiui, 10 m aukščio laiptinėje) ant grindų pažymėkite kryžiuką.
2. Lazerinį nivelyrą pastatykite ant lygaus ir horizontalaus paviršiaus.
3. Ijunkite lazerinį nivelyra ir atblokuokite švytuoklę.
4. Naudodami apatinį statmeną spindulį, lazerį nustatykite taip, kad būtų ant grindų pažymėto kryžiuko centre.
5. Ant lubų pažymėkite viršutinį statmens tašką.
6. Pasukite lazerj 90° kampu.

Apatinis statmenasis spindulys turi likti kryžiuko centre.

1. Ant lubų pažymėkite viršutinį statmens tašką.
2. Procedūrą pakartokite, prietaisą pasuke 180° ir 270° kampu.

3. Iš 4 pažymėtu tašku ant lubu sudarykite apskritimą. Apskritimo skersmenį, išmatuokite D milimetrais arba coliais, o patalpos aukštį RH metrais arba pėdomis.

4. Apskaičiuokite vertę R.

▶ Verté R turi būti mažesné nei 3 mm (1/8").

$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R H [ m ]} \tag {1} $$

- Jeigu rezultatasyra už tolerancijos ribų, kreipkitės i Hilti techninės priežiūros centra.

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 Priežiūra ir einamasis remontas

Prietaiso priežiūra

• Prilipusius nešvarumus atsargiai nuvalykite.
• Nuo lazerio spindulio išėjimo langelio nupūskite dulkes. Lazerio spindulio išėjimo langelio nelieskite savo pirštais.
• Korpusa valykite tik šiek tiek sudrėkinta šluoste. Nenaudokite priemonių, kurių sudėtyje yra silikono, nes jos gali pakenkti plastikinėms detalėms.

Einamasis remontas

• Reguliariai tikrinkite, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai.
• Nenaudokite pažeisto prietaiso arba prietaiso su veikimo trikdžiais. Prietaisą nedelsdami pristatykite remontuoti i Hilti techninės priežiūros centra.
• Atlikę priežiūros ir remonto darbus uždékite visus apsauginiai įtaisus ir patikrinkite, ar jie nepriekaištingai veikia.

Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas. Hilti aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group

6.1 Hilti matavimo jrangos techninis centras

Hilti matavimo jrangos techniniame centre vykdoma patikra ir, aptikus paklaidu, matavimo prietaiso tikslumas atkuriamas, paskui vėl tikrinama matavimo prietaiso parametru atitiktis nustatytoms vertėms. Prietaiso parametru atitiktį bandymo momentu patvirtina techninio centro išduodamas sertifikatas. Rekomendacijos:

• Tikrinimo periodiškumą reikia pasirinkti pagal naudojimo pobūdj.
• Prietaisą Hilti matavimo įrangos techniniame centre tikrinti po ypač didelės prietaiso darbinės apkrovos, prieš svarbius darbus, tačiau ne rečiau kaip kartą per metus.

Patikra Hilti matavimo įrangos techniniame centre neatleidžia naudotojo nuo pareigos matavimo prietaisą tikrinti prieš naudojima ir jo metu.

7 Transportavimas ir sandėliavimas

Transportavimas

Prieš kiekvieną naudojimą ir po ilgesnio transportavimo patikrinkite, ar prietaisas nepažeistas.

Sandèliavimas

• Prietaisą ir maitinimo elementus laikykite vėsioje ir sausoje vietoje. Atkreipkite dėmesį i ribines temperatūros vertes, nurodytas skyriuje „Techniniai duomenys“.
• Niekada nelaikykite prietaiso ir maitinimo elementų saulėje, ant šilumos šaltinių ar už lango stiklo.
• Prietaisą ir maitinimo elementus laikykite vaikams bei neigaliotiems asmenims neprieinamoje vietoje.
  Prieš kiekvieną naudojimą bei prieš ir po ilgesnio laikymo patikrinkite, ar prietaisas nepažeistas.

8 Pagalba sutrikus veikimui

Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centra.

Sutrikimas	Galima priežastis	Sprendimas
Prietaisas nejsijungia.	Išsikrovė maitinimo elementas	▸ Pakeiskite maitinimo elementus.
	Netinkamas maitinimo elemento poliškumas	▸ Maitinimo elementus jdėkite tinkamai.
Sutrikimas Galima priežastiš	Sprendimas
Prietaisas nejsijungia. Neuždarytas maitinimo elementų skyrelis.		► Uždarykite maitinimo elementų skyrelij.
		► Kreipkitės į Hilti techninės priežiūros centra.
Nėra kai kurių lazerio spindulių.	Lazerio šviesos šaltinio arba lazerio valdymo schemos gedimas	► Kreipkitės į Hilti techninės priežiūros centra.
Prietaisas įsijungia, tačiau nesimato lazerio spindulių.	Lazerio šviesos šaltinio arba lazerio valdymo schemos gedimas	► Kreipkitės į Hilti techninės priežiūros centra.
	Temperatūra per aukšta arba per žema	► Palaukite, kol prietaisas atvės arba sušils.
Neveikia automatinis susini-veliavimas.	Prietaisas pastatytas ant pernelyg nuožulnaus paviršiaus	► Prietaisą pastatykite ant lygaus ir horizontalaus paviršiaus.
	Švytuoklė yra užfiksuota ► Atblokuokite švytuoklę.

9 Gamintojo teikiama garantija

Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį.

10 Daugiau informacijos

Priedus, sisteminius priedus ir daugiau informacijos apie prietaisą rasite čia.

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser Products: PM 2-LG (02) / PM 2-PG (01)

Ši lentelė galioja Kinijos rinkai.

限用物質含有情況標示聲明書

Ši lentelė galioja Taivano rinkai.

11 Utilizavimas

Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.

Elektrinių įrankių, elektroninių prietaisų ir akumuliatorių neišmeskite į buitinius šiukšlynus!
