Producttype	Zelfnivellerende laserlaserpunt (laserpunt)
Merk	Hilti
Model	PM 2-PG
Afmetingen (L x B x H)	66 mm x 116 mm x 145 mm (met voet)
Gewicht	590 g (met voet en batterijen)
Voeding	4 AA-batterijen 1,5 V
Levensduur	70 u (bij 24 °C)
Laserklasse	Klasse 2 (IEC 60825-1:2014), zichtbaar
Golflengte	510 - 530 nm
Puntbereik	30 m
Zelfnivelleringszone	±4°
Nivellertijd	3 s
Nauwkeurigheid op 10 m	±3 mm
Straaldiameter op 5 m	< 4 mm
Straaldiameter op 20 m	< 15 mm
Automatische uitschakeling	Na 1 u (uitschakelbaar)
Statiefdraad (product)	UNC 1/4"
Statiefdraad (voet)	BSW 5/8" en UNC 1/4"
Stof- en waterbescherming	IP54
Gebruikstemperatuur	-10 °C tot 40 °C
Opslagtemperatuur	-25 °C tot 63 °C
Hellingsfunctie	Ja (pendel vergrendeld, straal knippert elke 5 s)
Valbeveiliging	Gebruik de polsband Hilti PMA 92
Reiniging	Vochtige doek, geen siliconenreinigers gebruiken
Repareerbaarheid	Laat repareren uitsluitend door de Hilti-service

Veelgestelde vragen - PM 2PG HILTI

Hoe vervang ik de batterijen van de Hilti PM 2-PG?

Open het batterijvak, verwijder de oude batterijen, plaats vier nieuwe AA-batterijen met inachtneming van de polariteit en sluit het vak. Gebruik uitsluitend batterijen die voldoen aan internationale normen.

Wat moet ik doen als de laserstraal snel knippert?

Een snel knipperen geeft aan dat de batterijen bijna leeg zijn. Vervang alle batterijen door nieuwe.

Hoe schakel ik de automatische uitschakeling van de laser uit?

Zet het apparaat aan, schakel het vervolgens uit en zet het binnen 3 seconden weer aan. De straal knippert vijf keer om de uitschakeling te bevestigen. De automatische uitschakeling wordt opnieuw geactiveerd door het apparaat uit te schakelen.

Hoe gebruik ik de hellingsfunctie?

Zet de schakelaar op de stand Aan/vergrendeld. De pendel is dan vergrendeld en de laser nivelleert niet. De stralen knipperen elke 5 seconden om de hellingsmodus aan te geven.

Wat is de nauwkeurigheid van de laser PM 2-PG?

De nauwkeurigheid is ±3 mm op 10 m. Controleer regelmatig de nauwkeurigheid, vooral na een val of stoot.

Hoe controleer ik de nauwkeurigheid van het loodpunt?

Plaats de laser op een vlakke ondergrond, markeer een punt op de vloer en op het plafond, draai de laser vervolgens 90°, 180° en 270° en herhaal de markeringen. De diameter van de gevormde cirkel moet kleiner zijn dan 3 mm op 10 m hoogte. Bereken R = D/2 × 10/RH (mm/m). Als R > 3 mm, neem dan contact op met de Hilti-service.

Wat moet ik doen als het product niet kan nivelleren?

Controleer of het product op een vlakke en horizontale ondergrond staat. Als de pendel geblokkeerd is, maak deze dan los. Als het probleem aanhoudt, neem dan contact op met de Hilti-service.

Welke veiligheidsaccessoires gebruiken met de PM 2-PG?

Gebruik uitsluitend de valbeveiliging Hilti PMA 92. Bevestig deze aan de laser en aan een draagconstructie. Neem de nationale richtlijnen voor werken op hoogte in acht.

Hoe reinig ik de Hilti PM 2-PG laser?

Blaas het stof van het laseruitgangsvenster zonder het aan te raken. Reinig de behuizing met een licht vochtige doek. Gebruik geen reinigingsmiddelen op siliconenbasis.

Waar kan ik de PM 2-PG laser laten repareren?

Laat het apparaat uitsluitend repareren door de Hilti-service. Open het product niet zelf, omdat dit kan leiden tot blootstelling aan gevaarlijke laserstraling.

GEBRUIKSAANWIJZING PM 2PG HILTI

Originele handleiding

1 Informatie over de handleiding

1.1 Bij deze handleiding

• Lees voor ingebruikname deze handleiding door. Dit is vereist voor veilig werken en storingsvrij gebruik.
• De veiligheidsinstructies en waarschuwingsaanwijzingen in deze handleiding en op het product in acht nemen.

HILTI

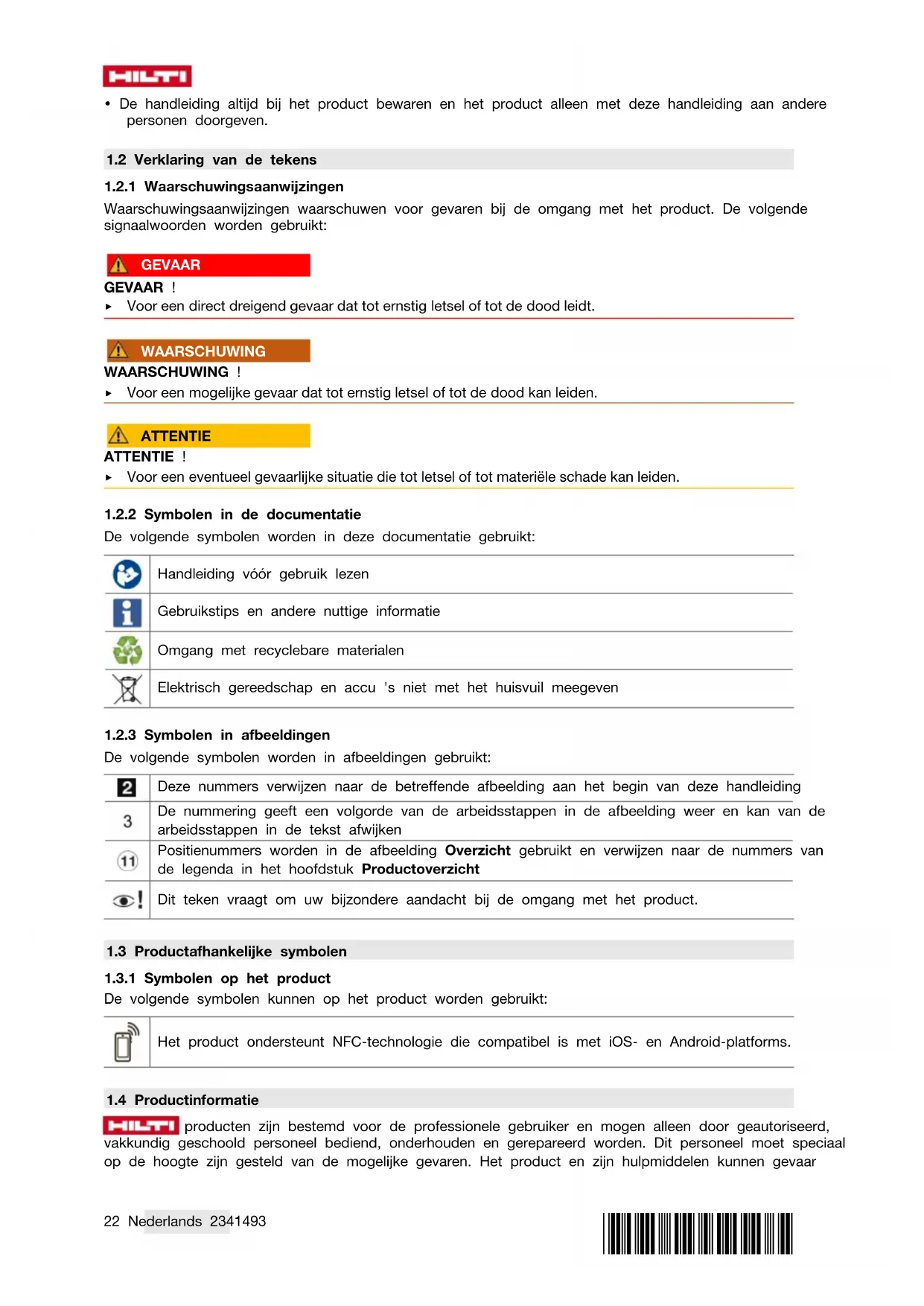

- De handleiding altijd bij het product bewaren en het product alleen met deze handleiding aan andere personen doorgeven.

1.2 Verklaring van de tekens

1.2.1 Waarschuwingsaanwijzingen

Waarschuwingsaanwijzingen waarschuwen voor gevaren bij de omgang met het product. De volgende signaalwoorden worden gebruikt:

GEVAAR

GEVAAR !

▶ Voor een direct dreigend gevaar dat tot ernstig letsel of tot de dood leidt.

WAARSCHUWING

WAARSCHUWING !

▶ Voor een mogelijke gevaar dat tot ernstig letsel of tot de dood kan leiden.

ATTENTIE

ATTENTIE !

- Voor een eventueel gevaarlijke situatie die tot letsel of tot materiële schade kan leiden.

1.2.2 Symbolen in de documentatie

De volgende symbolen worden in deze documentatie gebruikt:

Handleiding vóór gebruik lezen

Gebruikstips en andere nuttige informatie

Omgang met recyclebare materialen

Elektrisch gereedschap en accu 's niet met het huisvuil meegeven

1.2.3 Symbolen in afbeeldingen

De volgende symbolen worden in afbeeldingen gebruikt:

Deze nummers verwijzen naar de betreffende afbeelding aan het begin van deze handleiding

3

De nummering geeft een volgorde van de arbeidsstappen in de afbeelding weer en kan van de arbeidsstappen in de tekst afwijken

Positienummers worden in de afbeelding Overzicht gebruikt en verwijzen naar de nummers van de legenda in het hoofdstuk Productoverzicht

Dit teken vraagt om uw bijzondere aandacht bij de omgang met het product.

1.3 Productafhankelijke symbolen

1.3.1 Symbolen op het product

De volgende symbolen kunnen op het product worden gebruikt:

Het product ondersteunt NFC-technologie die compatibel is met iOS- en Android-platforms.

1.4 Productinformatie

HILTI producten zijn bestemd voor de professionele gebruiker en mogen alleen door geautoriseerd, vakkundig geschoold personeel bediend, onderhouden en gerepareerd worden. Dit personeel moet speciaal op de hoogte zijn gesteld van de mogelijke gevaren. Het product en zijn hulpmiddelen kunnen gevaar

opleveren als ze door ongeschoolde personen op ondeskundige wijze of niet volgens de voorschriften worden gebruikt.

De typeaanduiding en het serienummer staan op het typeplaatje.

- Voer het serienummer in de volgende tabel in. De productinformatie is nodig bij vragen aan onze dealers of service-centers.

Productinformatie

Type PM 2-PG
Generatie 01
Serienr.

1.5 Conformiteitsverklaring

Als de uitsluitend verantwoordelijke voor het hier beschreven product verklaart de fabrikant dat het voldoet aan de geldende voorschriften en normen.

De technische documentatie is hier te vinden:

1.6 Stickers op het product

Laser-informatie

Laserklasse 2, gebaseerd op de norm IEC60825-1/EN60825-1:2014 en voldoet aan CFR 21 § 1040.10 en 1040.11 (Laser Notice 56).

Niet in de straal kijken.

2 Veiligheid

2.1 Algemene veiligheidsinstructies meetgereedschappen

⚠ WAARSCHUWING! Lees alle aanwijzingen en veiligheidsvoorschriften. Het meetgereedschap kan gevaar opleveren wanneer deze op ondeskundige wijze wordt gebruikt. Wanneer de volgende aanwijzingen en veiligheidsvoorschriften niet in acht worden genomen, kan dit schade aan het meetgereedschap en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en voorschriften goed.

Veiligheid op de werkplek

Houd uw werkgebied schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan tot ongevallen leiden.
- Werk niet met het product in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden.
- Houd kinderen en andere personen tijdens het gebruik van het product uit de buurt.
- Gebruik het product alleen binnen de vastgestelde toepassingsgrenzen.
- Neem de landspecifieke voorschriften ter voorkoming van ongevallen in acht.

Elektrische veiligheid

Houd het product uit de buurt van regen en vocht. Binnendringend vocht kan kortsluiting, elektrische schokken, brandwonden of explosies veroorzaken.
Hoewel het product beschermd is tegen het binnendringen van vocht, dient u het droog te maken alvorens het in de transportcontainer te plaatsen.

Veiligheid van personen

• Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van een meetgereedschap. Gebruik geen meetgereedschap wanneer u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het meetgereedschap kan tot ernstig letsel leiden.
  Neem geen ongewone lichaamshouding aan. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft.
• Draag een persoonlijke veiligheidsuitrusting. Het dragen van een persoonlijke veiligheidsuitrusting vermindert het risico op letsel.
  Maak geen veiligheidsinrichtingen onklaar en verwijder geen instructie- en waarschuwingsopschriften.

HILTI

• Voorkom per ongeluk inschakelen. Zorg ervoor dat het meetgereedschap is uitgeschakeld, voordat u de accu aanbrengt, of het gereedschap optilt of draagt.
• Gebruik het product en de toebehoren overeenkomstig deze aanwijzingen en zoals voor dit speciale apparaattype is voorgeschreven. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van producten voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
• Waak voor een foutief gevoel van veiligheid, negeer de veiligheidsregels voor meetgereedschap niet, ook niet als u na veelvuldig gebruik met het meetgereedschap vertrouwd bent. Achteloos handelen kan binnen een fractie van een seconden leiden tot ernstig letsel.
• Het meetgereedschap mag niet in de buurt van medische apparatuur worden gebruikt.

Gebruik en hantering van het meetgereedschap

• Gebruik het product en de toebehoren alleen in een technisch optimale staat.
  Bewaar niet-gebruikte meetgereedschappen buiten bereik van kinderen. Laat het product niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Meetgereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

- Verzorg meetgereedschappen zorgvuldig. Controleer of bewegende delen foutloos functioneren en niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de werking van het meetgereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het meetgereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden meetgereedschappen.

- Het product mag in geen geval worden gemodificeerd of gemanipuleerd. Veranderingen of modificaties die niet uitdrukkelijk door Hilti zijn toegestaan, kunnen het recht van de gebruiker om het product in bedrijf te nemen beperken.

Vóór belangrijke metingen of en na een val of andere mechanische inwerkingen is blootgesteld, dient u de nauwkeurigheid van het meetgereedschap te controleren.

- De meetresultaten kunnen door bepaalde omgevingsparameters worden beïnvloed. Daartoe behoren bijv. de aanwezigheid van apparaten die sterke magnetische of elektromagnetische velden opwekken, trillingen en temperatuurveranderingen.

▶ Snel wijzigende meetomstandigheden kunnen het meetresultaat negatief beïnvloeden.

- Wanneer het product vanuit een zeer koude in een warme omgeving wordt gebracht, of omgekeerd, dient u het product voor gebruik te laten acclimatiseren. Grote temperatuurverschillen kunnen tot storingen en onjuiste meetresultaten leiden.

Zorg er bij het gebruik van adapters en toebehoren voor dat de toebehoren correct bevestigd zijn.

- Hoewel het meetgereedschap ontwikkeld is voor de zware omstandigheden op bouwterreinen, dient u het evenals andere optische en elektrische producten (verrekijker, bril, fotocamera) met zorg te behandelen.

Houd de voorgeschreven bedrijfs- en opslagtemperaturen aan.

2.2 Aanvullende veiligheidsvoorschriften voor lasermeetapparaten

• Bij het ondeskundig openen van het product kan laserstraling naar buiten komen die klasse 2 overstijgt. Laat het product alleen door de Hilti Service repareren.
• Scherm de meetplaats af. Controleer dat u bij het plaatsen van het product de laserstraal niet op andere personen of op uzelf wordt gericht. Laserstralen dienen ver boven of onder ooghoogte te lopen.
• Om foutieve metingen te voorkomen, moet het uitgangsvenster van de laser schoon worden gehouden.
• Controleer voor metingen/het gebruik en ook meerdere keren tijdens het gebruik de nauwkeurigheid van het product.
• Metingen in de buurt van reflecterende objecten resp. oppervlakken en door ruiten of soortgelijke materialen kunnen leiden tot een verkeerd meetresultaat.
• Monteer het product op een geschikte houder, op een statief of zet het op een egaal oppervlak.
• Het werken met meetlatten in de buurt van hoogspanningsleidingen is niet toegestaan.
  Zorg ervoor dat er geen ander lasergereedschap in de omgeving wordt gebruikt, waardoor uw meting nadelig kan worden beïnvloed.
• De laserstralen mogen niet over onbewaakt gebied gaan.

2.3 Aanvullende veiligheidsvoorschriften

▶ Gevaar voor letsel door vallend gereedschap en/of toebehoren. Controleer voor het begin van het werk of gemonteerde accessoires correct bevestigd zijn.

2.4 Elektromagnetische compatibiliteit

Hoewel het apparaat voldoet aan de strenge wettelijke voorschriften, kan Hilti de mogelijkheid niet uitsluiten dat het apparaat door sterke straling wordt gestoord, hetgeen tot een incorrecte werking kan leiden. In dit geval of wanneer u niet zeker bent, dienen controlemetingen te worden uitgevoerd. Ook kan Hilti niet uitsluiten dat andere apparaten (bijv. navigatie-inrichtingen van vliegtuigen) worden gestoord.

2.5 Laserclassificatie voor producten van de laserklasse 2

Het product voldoet aan de laserklasse 2 volgens IEC / EN 60825-1:2014 en volgens CFR 21 § 1040 (FDA). Deze producten mogen zonder verdere beschermingsmaatregelen worden gebruikt. Toch moet men, evenals bij de zon, nooit direct in sterke lichtbronnen kijken. Sluit in het geval van direct oogcontact uw ogen en beweeg uw hoofd uit de lichtbundel. De laserstraal niet op personen richten.

2.6 Zorgvuldig gebruik en onderhoud van batterijen

• Verwijder de batterijen uit het product wanneer het lange tijd niet wordt gebruikt. De batterijen kunnen bij langdurige opslag corroderen en zichzelf ontladen.
• Zorg ervoor dat de batterijen niet in de handen van kinderen terecht kommen.
  ▶ Combineer geen nieuwe met oude batterijen. Altijd alle batterijen tegelijkertijd vervangen. Gebruik geen batterijen van verschillende producenten of met verschillende typeaanduidingen.
• Gebruik geen beschadigde batterijen.
  Alleen het voor dit product voorziene batterijtype gebruiken. Het gebruik van andere batterijen kan tot verwondingen en brandgevaar leiden.
• Let bij het omwisselen van de batterijen op de correcte polariteit. Hierbij is sprake van explosiegevaar.
  ▶ Oververhit batterijen niet en stel ze niet bloot aan vuur. Batterijen kunnen exploderen en er kunnen giftige stoffen vrijkomen.
  ▶ Laad batterijen niet op.
  ▶ Soldeer batterijen niet in het product.
  Ontlaad batterijen niet door kortsluiting. Batterijen kunnen lek worden, exploderen, in brand vliegen en personen verwonden.
• Batterijen niet beschadigen en batterijen niet demonteren. Batterijen kunnen lek worden, exploderen, in brand vliegen en personen verwonden.

3 Beschrijving

3.1 Productoverzicht

① Positie typeplaatje
② Accuvak
③ Modusindicatie en accu-laadtoestandsaanduiding
④ Laseruitgangsvenster
⑤ Magneetvoet
⑥ Bevestigingsschroefdraad
⑦ Keuzeschakelaar voor aan en uit en ver- en ontgrendeling van de slinger
⑧ Oog voor de bevestiging van de valbeveili- ging PMA 92

3.2 Correct gebruik

Het beschreven product is een zelfnivellerende puntlaser, waarmee één persoon in staat is snel en exact te loden. Het product heeft twee overeenkomende laserstralen (stralen met hetzelfde uitgangspunt). Alle stralen hebben dezelfde reikwijdte van 30 m (de reikwijdte is afhankelijk van de helderheid van de omgeving). Het product is bedoeld voor de markering van loodpunten in binnenruimtes.

Mogelijke toepassingen zijn: Overdragen op het plafond van punten die op de vloer zijn gemarkeerd.

Aanpassingen of veranderingen aan het product zijn niet toegestaan.

Neem de data in de handleiding betreffende het gebruik, de verzorging en het onderhoud in acht.

Gebruik ter voorkoming van letsel alleen originele Hilti toebehoren en gereedschap.

Het product en zijn hulpmiddelen kunnen gevaar opleveren als ze door ongeschoolde personen op ondeskundige wijze of niet volgens de voorschriften worden gebruikt.

3.3 Kenmerken

Het product is in alle richtingen binnen circa typisch 4,0° zelfnivellerend. De nivelleringstijd bedraagt slechts circa 3 seconden.

Als het zelfnivelleringsbereik wordt overschreden, knipperen de laserstralen als waarschuwing.

Het product wordt gekenmerkt door een gemakkelijke bediening, eenvoudig gebruik en zijn robuuste kunststofbehuizing. Het is dankzij de kleine afmetingen en het geringe gewicht eenvoudig te transporteren. Het product schakelt in de normale modus na 1 uur uit. De continuwerkingsmodus wordt ingeschakeld door het apparaat binnen drie seconden in, uit en weer in te schakelen.

3.4 Bedrijfsmeldingen

	Status Betekenis
Bedrijfs- en laadtoestandindica-tie	LED brandt niet • Product is uitgeschakeld• Batterijen zijn leeg• Batterijen zijn verkeerd ge-plaatst
	LED brandt constant • Laserstraal is ingeschakeldProduct is in gebruik
	LED knippert snel • Batterijen zijn bijna leeg
Laserstraal Laserstraal knippertelke 10 se-conden tweemaal		• Batterijen zijn bijna leeg
		• Automatische uitschakeling is gedeactiveerd
		• Product kan zichzelf niet nivelleren.

3.5 Standaard leveringsomvang

Puntlaser, tas, 4x AA-batterijen (niet in alle markten), handleiding, fabriekscertificaat

Reikwijdte punten		30 m(98 ft - 10 in)
Zelfnivelleringstijd		3 s
Zelfnivelleringsbereik (typisch)		±4°
Nauwkeurigheid op 10 m (33 ft)		±3 mm(±0,1 in)
Straaldiameter	Afstand 5 m (16,4 ft)	< 4 mm(< 0,2 in)
	Afstand 20 m (65,6 ft)	< 15 mm(< 0,6 in)
Laserklasse		Klasse 2, zichtbaar, 510 - 530 nm, ±10 nm (IEC 60825-1:2014); class II (CFR 21 §1040.10 en 1040.11) (FDA)
Straaldivergentie laserpunten		0,7 mrad
Gemiddeld uitgangsvermogen (max) (p)		< 1 mW
Golfengte (λ), ±10 nm		510 nm ... 530 nm
Pulsduur (tp)		< 60 μs
Pulsfrequentie (f)		< 12 kHz
Stroomvoorziening		4x 1,5V AA-batterijen
Bedrijfsduur (typisch)		bij 24 °C (72 °F) : 70 h
Automatische uitschakeling na		1 h
Modusindicatie		LED en laserstralen
Bedrijfstemperatuur		-10 °C ... 40 °C(14 °F ... 104 °F)
Opslagtemperatuur		-25 °C ... 63 °C(-13 °F ... 145 °F)
Bescherming tegen stof en spatwater		IP 54 volgens IEC 60529
Schroefdraad voor statief (product)		UNC 14"
Schroefdraad voor statief (voet)		BSW 58" UNC 14"
Afmetingen lengte x breedte x hoogte (inclusief voet)		66 mm x 116 mm x 145 mm(2,6 in x 4,6 in x 5,7 in)
Gewicht met voet en inclusief batterijen		590 g(20,8 oz)

5 Bediening

5.1 Batterijen aanbrengen / verwisselen 2

• Let op de correcte polariteit van de batterijen.
• Vervang altijd alle batterijen.

• Gebruik alleen batterijen die overeenkomstig internationale standaarden geproduceerd zijn.

• Open het batterijvak.

• Verwijder zo nodig de lege batterijen.
• Plaats de nieuwe batterijen.
• Sluit het batterijvak.

5.2 Beveiliging tegen vallen

WAARSCHUWING

Gevaar voor letsel Door vallend gereedschap en/of toebehoren!

• Gebruik uitsluitend de voor uw product aanbevolen Hilti valbeveiliging.
• Controleer de valbeveiliging en de bevestigingspunten van de valbeveiliging voor het gebruik altijd op mogelijke beschadigingen.

Neem de lokale richtlijnen voor het werken op hoogtes in acht.

Gebruik als valbeveiliging voor dit product uitsluitend de Hilti valbeveiliging PMA 92.

- Bevestig de valbeveiliging op de laser en op een dragende structuur. Controleer de correcte bevestiging.

De handleiding van de Hilti valbeveiliging in acht nemen.

5.3 Laserstralen inschakelen

Zet de keuzeschakelaar in de stand (aan/ontgrendeld).

- De laserstralen worden ingeschakeld en de laser nivelleert zich automatisch.

Na een uur schakelt het product automatisch uit.

5.4 Automatische uitschakeling deactiveren

- Schakel het product in, uit en dan binnen 3 seconden weer in. De laserstraal knippert ter bevestiging van de deactivering vijfmaal.

Het product wordt uitgeschakeld, wanneer de keuzeschakelaar in de stand OFF wordt gezet of als de batterijen leeg zijn.

5.5 Laserstraal instellen voor de functie "Hellingshoek"

- Zet de keuzeschakelaar in de stand (aan/vergrendeld).

▶ De laserstralen worden ingeschakeld.

In de functie "Hellingshoek" is de slinger vergrendeld en is de laser niet genivelleerd. De laserstralen knipperen om de 5 seconden.

5.6 Laserstralen uitschakelen

- Zet de keuzeschakelaar in de stand OFF.

- De laserstraal wordt uitgeschakeld en de slinger wordt vergrendeld.

5.7 Gebruiksvoorbeelden

5.7.1 Droogbouwprofielen uitrichten B

5.7.2 Verlichtingselementen uitrichten 4

5.8 Loodpunt controleren

1. Breng in een hoge ruimte op de vloer een markering (een kruis) aan (bijvoorbeeld in een trappenhuis met een hoogte van 10 m).
2. Zet de laser op een vlak en horizontaal oppervlak.
3. Schakel de laser in en ontgrendel de slinger.
4. Plaats de laser met de onderste loodstraal op het midden van het op de vloer gemarkeerde kruis.
5. Markeer het bovenste loodpunt op het plafond.
6. Draai de laser 90°.

De onderste loodstraal dient in het midden van het kruis te blijven.

1. Markeer het bovenste loodpunt op het plafond.

2. Herhaal deze werkwijze bij een draaiing van 180° en 270°.

3. Maak uit de vier gemarkeerde punten een cirkel op het plafond. Meet de diameter van de cirkel D in millimeter of inch en de hoogte van het vertrek RH in meter of voet.

4. Bereken de waarde R.

- De waarde R moet kleiner dan 3 mm (1/8") zijn.

- Wanneer het resultaat buiten de tolerantie ligt, wendt u zich tot de Hilti Service.

$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R H [ m ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 Verzorging en onderhoud

Verzorging van het product

• Vastzittend vuil voorzichtig verwijderen.
• Blaas het stof van het uitgangsvenster van de laser. Raak het uitgangsvenster van de laser niet aan met uw vingers.
• Reinig het huis alleen met een licht vochtige reinigingsdoek. Gebruik geen siliconenhoudende reinigingsmiddelen, omdat deze de kunststof delen kunnen aantasten.

Onderhoud

• Controleer regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werking.
• Bij beschadigingen en/of functiestoringen het product niet gebruiken. Laat het product direct door de Hilti Service repareren.
• Breng na verzorgings- en onderhoudswerkzaamheden alle afschermingen aan en controleer of deze goed werken.

Voor een veilig gebruik alleen originele vervangingsonderdelen en verbruiksmaterialen gebruiken. Door Hilti goedgekeurde vervangingsonderdelen, verbruiksmaterialen en toebehoren voor uw product vindt u in uw Hilti Store of op: www.hilti.group

6.1 Hilti meettechniek service

De Hilti meettechniek service voert de controle uit en zorgt bij een afwijking tevens voor de reparatie en de hernieuwde controle van de specificatie-overeenstemming van het meetgereedschap door. De specificatie-overeenstemming op het moment van de controle wordt schriftelijk bevestigd door het servicecertificaat. Het wordt aanbevolen:

• Een geschikt controle-interval overeenkomstig het gebruik kiezen.
• Na een buitengewone belasting van het apparaat vóór belangrijke werkzaamheden, echter minstens eenmaal per jaar een Hilti meettechniek service controle laten uitvoeren.

De controle door de Hilti meettechniek service ontslaat de gebruiker niet van de normale controle van het meetgereedschap voor en tijdens het gebruik.

7 Transport en opslag

Transport

- Controleer het product altijd voor het gebruik alsmede voor en na langer transport op beschadigingen.

Opslag

Product en batterijen koel en droog opslaan. Neem de temperatuurgrenzen in acht die in de technische gegevens aangegeven zijn.
- Het product en de batterijen nooit in de zon, op warmtebronnen of achter glas opslaan.
- Bewaar het product en de batterijen buiten bereik van kinderen en onbevoegde personen.
- Controleer het product voor het gebruik altijd alsmede voor- en nadat het product gedurende langere tijd is opgeslagen op beschadigingen.

8 Hulp bij storingen

Bij storingen die niet in deze tabellen zijn aangegeven of die niet zelf kunnen worden verholpen, kunt u zich tot onze Hilti Service wenden.

Storing Mogelijke oorzaak	Remedie
Het product kan niet worden ingeschakeld.	Batterij is leeg ▶ Verwissel de batterijen.
	Onjuiste polariteit van de batterij	▸ Breng de batterijen correct aan.
	Batterijvak is niet gesloten	▸ Sluit het batterijvak.
	Product of aan-/uitschakelaar is defect	▸ Wendt u zich tot uw Hilti Service.
Enkele laserstralen functioneren niet.	Laserbron of lasersturing is defect	▸ Wendt u zich tot uw Hilti Service.
Product kan worden ingeschakeld, maar er is geen laserstraal te zien.	Laserbron of lasersturing is defect	▸ Wendt u zich tot uw Hilti Service.
	Temperatuur is te hoog of te laag	▸ Laat het product afkoelen of opwarmen.
Automatische nivellering functioneert niet.	Product op te schuine ondergrond geplaatst	▸ Zet het product op een vlak e horizontaal oppervlak.
	Slinger is vergrendeld	▸ Ontgrendel de slinger.

9 Fabrieksgarantie

- Neem bij vragen over de garantievoorwaarden contact op met uw lokale Hilti-dealer.

10 Meer informatie

Toebehoren, systeemproducten en meer informatie over uw product vindt u hier.

Richtlijn voor het beperken van het gebruik van gevaarlijke stoffen

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser Products: PM 2-LG (02) / PM 2-PG (01)

零件名称Part name	有害物质
	Hazardous substances
	铅	汞	镉	六价铬	多溴联苯	多溴
	Lead (Pb)	Mercury (Hg)	Cadmium (Cd)	Hexavalent Chromium (Cr(VI))	Polybrominated biphenyls (PBB)	Polybrominated biphenyls (PB)
电子元件(PCBs)Electronics (PCBs)	o	o	o	o	o
壳体组件Housing	o	o	o	o	o
电气联接线Electrical wirings	o	o	o	o	o
核心部件Core part	x	o	o	o	o

Deze tabel geldt voor de markt China.

限用物質含有情況標示聲明書

Deze tabel is geldig voor de markt Taiwan.

11 Recycling

Hilti apparaten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.

- Geef elektrisch gereedschap, elektronische apparaten en accu's niet met het huisvuil mee!
