Ürün tipi	Otomatik tesviyeli lazer (lazer noktası)
Marka	Hilti
Model	PM 2-PG
Boyutlar (G x D x Y)	66 mm x 116 mm x 145 mm (ayaklı)
Ağırlık	590 g (ayak ve piller dahil)
Güç kaynağı	4 adet AA 1,5 V pil
Çalışma süresi	70 saat (24 °C'de)
Lazer sınıfı	Sınıf 2 (IEC 60825-1:2014), görünür
Dalga boyu	510 - 530 nm
Nokta menzili	30 m
Otomatik tesviye alanı	±4°
Tesviye süresi	3 s
10 m'de hassasiyet	±3 mm
5 m'de ışın çapı	< 4 mm
20 m'de ışın çapı	< 15 mm
Otomatik kapanma	1 saat sonra (devre dışı bırakılabilir)
Tripod dişi (ürün)	UNC 1/4"
Tripod dişi (ayak)	BSW 5/8" ve UNC 1/4"
Toz ve su koruması	IP54
Çalışma sıcaklığı	-10 °C ile 40 °C
Depolama sıcaklığı	-25 °C ile 63 °C
Eğim fonksiyonu	Evet (sarkaç kilitli, ışın her 5 s'de bir yanıp söner)
Düşme emniyeti	Hilti PMA 92 bileklik kullanın
Temizlik	Nemli bez, silikon temizleyiciler kullanmayın
Onarılabilirlik	Sadece Hilti servis merkezi tarafından tamir ettirin

Sık sorulan sorular - PM 2PG HILTI

Hilti PM 2-PG'nin pilleri nasıl değiştirilir?

Pil bölmesini açın, eski pilleri çıkarın, kutuplara dikkat ederek dört yeni AA pil takın ve bölmeyi kapatın. Yalnızca uluslararası standartlara uygun piller kullanın.

Lazer ışını hızlıca yanıp sönerse ne yapmalıyım?

Hızlı yanıp sönme, pillerin zayıf olduğunu gösterir. Tüm pilleri yenileriyle değiştirin.

Lazerin otomatik kapanması nasıl devre dışı bırakılır?

Cihazı çalıştırın, ardından kapatın ve 3 saniye içinde tekrar açın. Işın, devre dışı bırakmayı onaylamak için beş kez yanıp söner. Otomatik kapanma, cihaz kapatılarak yeniden etkinleştirilir.

Eğimli hat fonksiyonu nasıl kullanılır?

Seçiciyi Açık/kilitli konumuna getirin. Sarkaç kilitlenir ve lazer tesviye yapmaz. Işınlar, eğim modunu belirtmek için her 5 saniyede bir yanıp söner.

PM 2-PG lazerinin hassasiyeti nedir?

Hassasiyet 10 m'de ±3 mm'dir. Hassasiyeti, özellikle düşme veya darbe sonrası düzenli olarak kontrol edin.

Çekül noktası hassasiyeti nasıl kontrol edilir?

Lazeri düz bir yüzeye yerleştirin, zeminde ve tavanda bir nokta işaretleyin, ardından lazeri 90°, 180° ve 270° döndürerek işaretlemeleri tekrarlayın. Oluşan dairenin çapı 10 m yükseklikte 3 mm'den küçük olmalıdır. R = D/2 × 10/RH (mm/m) hesaplayın. R > 3 mm ise Hilti servis merkezi ile iletişime geçin.

Ürün tesviye yapamazsa ne yapmalıyım?

Ürünün düz ve yatay bir yüzeye yerleştirildiğinden emin olun. Sarkaç sıkışmışsa serbest bırakın. Sorun devam ederse Hilti servis merkezi ile iletişime geçin.

PM 2-PG ile hangi güvenlik aksesuarları kullanılmalıdır?

Yalnızca Hilti PMA 92 düşme emniyetini kullanın. Lazere ve taşıyıcı bir yapıya sabitleyin. Yüksekte çalışma için ulusal yönergelere uyun.

Hilti PM 2-PG lazeri nasıl temizlenir?

Lazer çıkış penceresindeki tozu dokunmadan üfleyin. Gövdeyi hafif nemli bir bezle temizleyin. Silikon bazlı temizleyiciler kullanmayın.

PM 2-PG lazeri nerede tamir ettirilir?

Cihazı yalnızca Hilti servis merkezine tamir ettirin. Ürünü kendiniz açmayın, aksi takdirde tehlikeli lazer radyasyonuna maruz kalabilirsiniz.

KULLANIM KILAVUZU PM 2PG HILTI

tr Orijinal kullanım kılavuzu 284

Orijinal kullanım kılavuzu

1 Kullanım kılavuzu bilgileri

1.1 Bu kullanım kılavuzu hakkında

• Aleti çalıştırmadan önce bu kullanım kılavuzunu mutlaka okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur.
• Bu kullanım kılavuzunda ve ürün üzerinde bulunan emniyet ve uyarı bilgilerine dikkat ediniz.

- Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kullanım kılavuzu ile birlikte başka kişilere veriniz.

1.2 Resim açıklaması

1.2.1 Uyarı bilgileri

Uyarı bilgileri, ürün ile çalışırken ortaya çıkabilecek tehlikelere karşı uyarır. Aşağıdaki uyarı metinleri kullanılır:

TEHLİKE

TEHLIKE !

▶ Ağır vücut yaralanmalarına veya doğrudan ölüme sebep olabilecek tehlikeler için.

iKAZ

İKAZ !

- Ağır yaralanmalara veya ölüme neden olabilecek tehlikeler için.

DİKKAT

DİKKAT !

- Vücut yaralanmalarına veya maddi hasarlara yol açabilecek olası tehlikeli durumlar için.

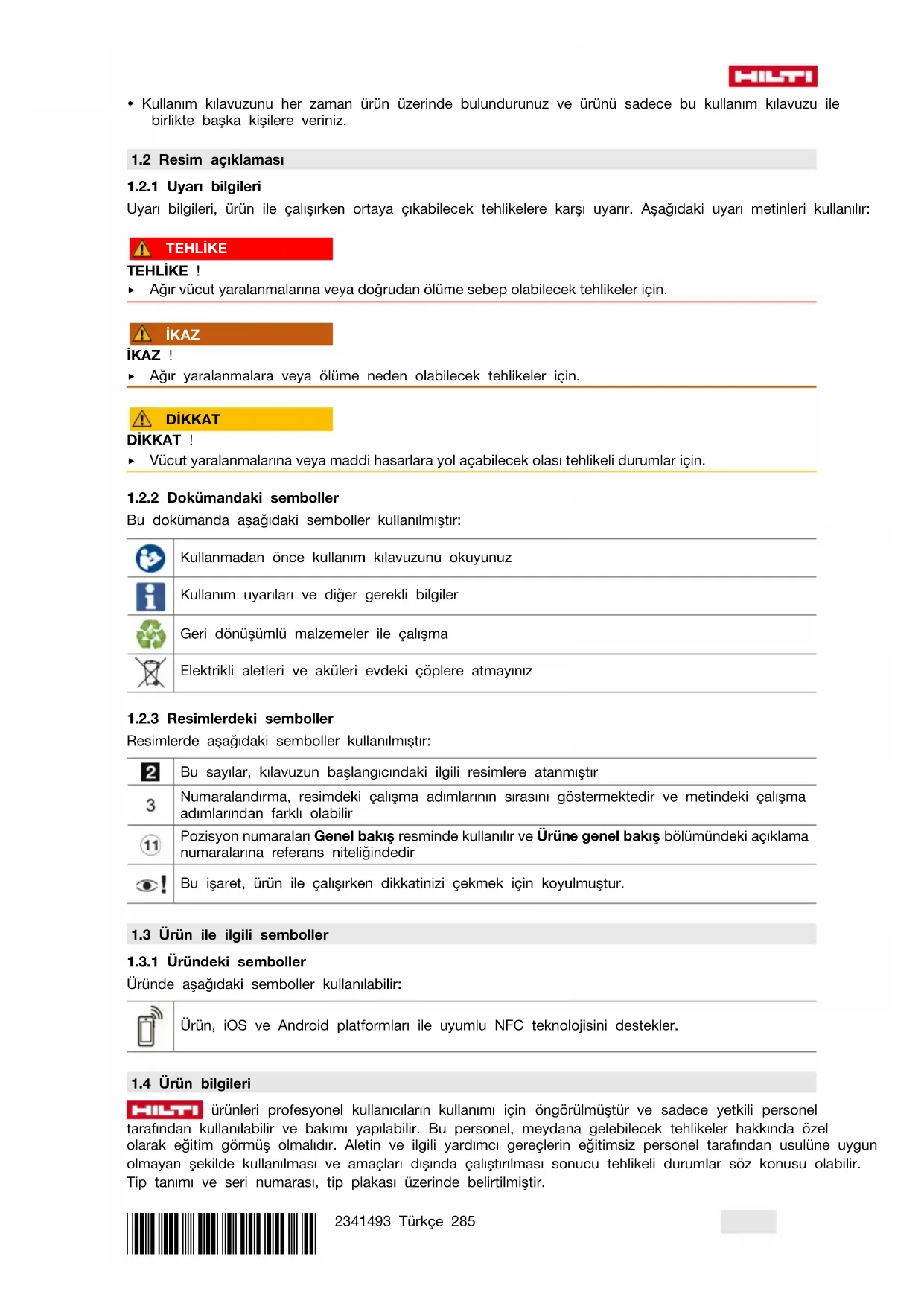

1.2.2 Dokümandaki semboller

Bu dokümanda aşağıdaki semboller kullanılmıştır:

Kullanmadan önce kullanım kılavuzunu okuyunuz

Kullanım uyarıları ve diğer gerekli bilgiler

Geri dönüşümlü malzemeler ile çalışma

Elektrikli aletleri ve aküleri evdeki çöplere atmayınız

1.2.3 Resimlerdeki semboller

Resimlerde aşağıdaki semboller kullanılmıştır:

Bu sayılar, kılavuzun başlangıcındaki ilgili resimlere atanmıştır

3

Numaralandırma, resimdeki çalışma adımlarının sırasını göstermektedir ve metindeki çalışma adımlarından farklı olabilir

Pozisyon numaraları Genel bakış resminde kullanılır ve Ürüne genel bakış bölümündeki açıklama numaralarına referans niteliğindedir

Bu işaret, ürün ile çalışırken dikkatinizi çekmek için koyulmuştur.

1.3 Ürün ile ilgili semboller

1.3.1 Üründeki semboller

Üründe aşağıdaki semboller kullanılabilir:

Ürün, iOS ve Android platformları ile uyumlu NFC teknolojisini destekler.

1.4 Ürün bilgileri

HILTI ürünleri profesyonel kullanıcıların kullanımı için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. Aletin ve ilgili yardımcı gereçlerin eğitimsiz personel tarafından usulüne uygun olmayan şekilde kullanılması ve amaçları dışında çalıştırılması sonucu tehlikeli durumlar söz konusu olabilir. Tip tanımı ve seri numarası, tip plakası üzerinde belirtilmiştir.

HILTI

▶ Seri numarasını aşağıdaki tabloya aktarınız. Ürün bilgileri acente veya servis merkezini aradığınızda sorulabilir.

Ürün bilgileri

Tip PM 2-PG
Nesil 01
Seri no.

1.5 Uygunluk beyani

Üretici burada tanımlanan ürünün geçerli yasalara ve standartlara uygun olduğunu kendi sorumluluğunda beyan eder.

Teknik dokümantasyonlar eklidir:

1.6 Ürünün üzerindeki etiket

Lazer bilgisi

Lazer sınıfı 2, IEC60825-1/EN60825-1:2014 normunu temel alır ve CFR 21 § 1040.10 ve 1040.11 (Lazer bildirimi 56) direktifine uygundur. Işına bakmayınız.

2 Güvenlik

2.1 Ölçüm cihazları genel güvenlik uyarıları

İKAZ! Tüm güvenlik uyarlarını ve talimatlarını okuyunuz. Ölçüm aleti usulüne uygun olmayan şekilde kullanım halinde tehlikelere yol açabilir. Güvenlik uyarlarına ve talimatlara uyulmasındaki ihmaller, ölçüm aletinde hasarlara ve/veya ağır darbelere sebep olabilir.

Tüm güvenlik uyarılarını ve kullanım talimatlarını muhafaza ediniz.

İş yeri güvenliği

▶ Çalışma alanınızı temiz ve aydınlık tutunuz. Düzensiz veya aydınlatma olmayan çalışma alanları kazalara yol açabilir.
Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan ürün ile çalışmayınız.
▶ Ürünün kullanılması sırasında çocukların ve diğer kişileri uzak tutunuz.
- Ürünü sadece belirtilen kullanım sınırları içerisinde kullanınız.
- Ülkenize özgü kazaların önlenmesi ile ilgili talimatlara dikkat ediniz.

Elektrik güvenliği

Ürünü yağmurdan uzak tutunuz ve ıslanmasını önleyiniz. Akülerin içine nemin girmesi, kısa devrelere, elektrik çarpmalarına, yanıklara veya patlamalara neden olabilir.
Ürün içine nem girmesine karşı korumalı olmasına rağmen, taşıma çantasına yerleştirmeden önce aleti silerek kurulamanız gerekir.

Kişilerin güvenliği

Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve ölçüm cihazı ile çalışırken mantıklı davranınız. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altında iseniz ölçüm cihazını kullanmayınız. Ölçüm cihazını kullanırken bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.
- Aşırı bir vücut hareketinden sakınınız. Güvenli bir duruş sağlayınız ve aleti her zaman dengeli tutunuz.
- Kişisel koruyucu donanım giyiniz. Kişisel koruyucu donanımların kullanılması yaralanma riskini azaltır.
- Hiçbir emniyet tertibatını devreden çıkarmayınız, ayrıca hiçbir uyarı ve ikaz levhasını çıkarmayınız.
İstem dışı çalışmayı önleyiniz. Aküyü bağlamadan, yerleştirmeden veya taşımadan önce ölçüm cihazının kapalı olduğundan emin olunuz.
Ürünü ve aksesuarları bu talimatlara ve bu alet için özel açıklamalara uygun şekilde kullanınız. Çalışma şartlarını ve yapılacak işi de ayrıca göz önünde bulundurunuz. Ürünlerin öngörülen kullanım amacı dışında kullanılması tehlikeli durumlara yol açabilir.
Kendi güvenliğinizi riske atmayınız ve ölçüm aletleri kullanımında son derece tecrübeli olsanız bile ilgili güvenlik kurallarını ihlal etmeyiniz. Dikkatsız kullanım saniyeler içerisinde ciddi yaralanmalara neden olabilir.
- Ölçüm aletleri tıbbi cihazların yakınında kullanılmamalıdır.

Ölçüm cihazının kullanımı ve çalıştırılması

Ürün ve aksesuarı sadece teknik açıdan sorunsuz durumdayken kullanınız.
Kullanılmayan ölçüm cihazlarını çocukların erişemeyeceği yerde muhafaza ediniz. Ürünü iyi tanımayan veya bu talimatları okumamış kişilere ürünü kullandırmayınız. Ölçüm cihazları bilgisiz kişiler tarafından kullanılırsa, tehlikelidir.
Ölçüm cihazının bakımını özenle yapınız. Hareketli parçaların kusursuz çalıştığı ve sıkışmadığı, parçaların kırılıp kırılmadığı veya hasar görüp görmediği, ölçüm cihazı fonksiyonlarının kısıtlı olup olmadığını kontrol ediniz. Hasarlı parçaları ölçüm cihazını kullanmadan önce tamir ettiriniz. Birçok kazanın nedeni ölçüm cihazı bakımının kötü yapılmasıdır.
Ürün hiçbir durumda modifiye veya manipüle edilmemelidir. Ürün üzerinde Hilti tarafından açıkça izin verilmeyen değişikliklerin veya onarımların yapılması, kullanıcıının alet kullanım haklarını sınırlandırabilir.
Önemli ölçümlerden önce ve bir düşmeden sonra veya diğer mekanik etkilere maruz kaldığında ölçüm aletinin hassasiyetini kontrol ediniz.
- Ölçüm sonuçları prensip gereği belirli çevre şartları tarafından olumsuz etkilenebilir. Buna örneğin güçlü manyetik veya elektromanyetik alan üreten aletler, titreşimler ve sıcaklık değişiklikleri dahildir.
- Hızlı değişen ölçüm koşulları, ölçüm sonuçlarının farklı olmasına neden olabilir.
Ürün, sıcaklığın çok düşük olduğu bir ortamdan daha sıcak bir ortama getirildiğinde veya tam tersi olduğunda ürün kullanılmadan önce ortam şartlarına uygun sıcaklığa ulaşana kadar beklenmelidir. Büyük ısı farklılıkları aletin hatalı çalışmasına veya hatalı ölçüm sonuçlarına neden olabilir.
Adaptörler ve aksesuarlar ile kullanımda aksesuarların güvenli bir şekilde sabitlendiğinden emin olunuz.
- Ölçüm aleti zorlu inşaat alanlarında kullanılmak üzere tasarlanmış olsa da, diğer optik ve elektrikli ürünler (dürbün, gözlük, fotoğraf makinesi) gibi özenle kullanınız.
Belirtilen çalıştırma ve depolama sıcaklıklarına uyulmalıdır.

2.2 Lazer ölçüm aletleri için ek güvenlik uyarıları

Ürünün usulüne uygun olmayan şekilde açılması durumunda, sınıf 2 kapsamındaki değerleri aşan lazer ışınları çıkabilir. Ürün sadece Hilti servisi tarafından onarılmalıdır.
- Ölçüm yerini emniyete alınız. Ürünü dik konuma getirirken, lazer ışınıni başka kişilere veya kendinize doğrultmadığınızdan emin olunuz. Lazer ışınları göz seviyesinin üstünden veya altından geçmelidir.
▶ Hatalı ölçümleri önlemek için lazer çıkış camını temiz tutunuz.
- Ölçümlerden/Kullanmadan önce ve kullanım sırasında birkaç defa ürünün hassasiyetini kontrol ediniz.
- Camların veya benzer malzemelerden oluşan yansıtmalı nesnelerin veya yüzeylerin yakınlarındaki ölçümlerde ölçüm sonuçları hatalı olabilir.
Ürünü uygun bir brakete, tripoda monte ediniz veya düz bir zemine konumlandırınız.
▶ Yüksek gerilim hatları yakınında ölçüm çubuğu ile çalışmaya izin verilmez.
- Çevrede ölçümünüzü etkileyebilecek başka lazer ölçüm aletlerinin kullanılmadığından emin olunuz.
▶ Lazer ışınlarının korumasız alanların ötesine geçmesine izin vermeyiniz.

2.3 Ek güvenlik uyarıları

Aletlerin ve/veya aksesuarların düşmesi nedeniyle yaralanma tehlikesi. Çalışmaya başlamadan önce monte edilmiş olan aksesuarların emniyetli bir şekilde sabitlenip sabitlenmediğini kontrol ediniz.

2.4 Elektromanyetik uyumluluk

Aletin ilgili yönetmeliklerin en zorlu taleplerini yerine getirmesine rağmen Hilti, hatalı işleme neden olabilecek, aletin yüksek ışınlama dolayısıyla hasar görmesini engelleyemez. Bu durumda veya emin olmadığını diğer durumlarda kontrol ölçümleri yapılmalıdır. Hilti ayrıca bu gibi durumlarda diğer aletlerin (örn. uçaklardaki navigasyon donanımları) zarar görmeyeceğini garanti etmez.

2.5 Lazer sınıfı 2 olan ürünler için lazer sınıflandırması

Bu ürün; IEC / EN 60825-1:2014 ve CFR 21 § 1040 (FDA) uyarınca lazer sınıfı 2'ye karşılık gelir. Bu ürünler başka koruyucu önlemler olmadan kullanılabilir. Buna rağmen güneşte olduğu gibi, doğrudan ışık kaynağına bakmamalıdır. Doğrudan gözle temas etmesi halinde gözlerinizi kapatınız ve kafanızı hemen ışın bölgesinden çekiniz. Lazer ışını kişilere doğrultulmamalıdır.

2.6 Pillerin kullanımında özen gösterilmesi

Uzun süre kullanmayacaksanız pilleri üründen çıkarınız. Piller uzun süre bekletildiklerinde korozyona uğrayabilir ve kendiliğinden boşalabilir.
▶ Pillerin çocukların erişemeyeceği yerlerde tutulduğundan emin olunuz.
▶ Yeni ve eski pilleri karıştırmayınız. Tüm pilleri daima aynı zamanda yenileyiniz. Farklı üreticilerin pillerini veya farklı tip tanımlı pilleri kullanmayınız.
▶ Hasarlı pilleri kullanmayınız.
Bu ürün için sadece öngörülen batarya türünü kullanınız. Başka pillerin kullanılması yaralanmalara ve yanma tehlikelerine yol açabilir.
- Pil değişiminde kutup yönlerinin doğru olmasına dikkat ediniz. Patlama tehlikesi vardır.
- Pilleri çok ısıtmayınız ve ateşe atmayınız. Piller patlayabilir ve zehirli maddeler açığa çıkabilir.
▶ Pilleri şarj etmeyiniz.
▶ Ürünün içinde pilleri lehimlemeyiniz.
▶ Pilleri kısa devre yaparak boşaltmayınız. Piller sızıntı yapabilir, patlayabilir, yanabilir ve insanları yaralayabilir.
▶ Pillere zarar vermeyiniz veya pilleri sökmeyiniz. Piller sızıntı yapabilir, patlayabilir, yanabilir ve insanları yaralayabilir.

3 Tanımlama

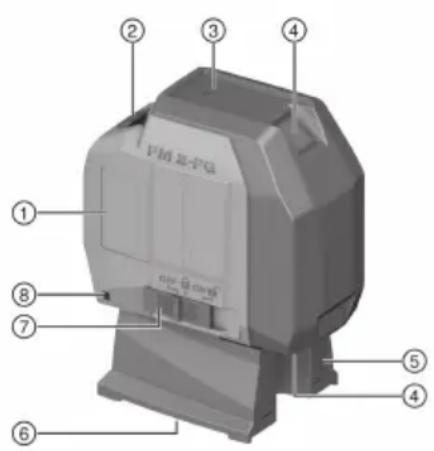

3.1 Ürüne genel bakış

① Güç levhasının pozisyonu
② Pil bölmesi
③ İşletim durumu göstergesi ve akü şarj durumu göstergesi
④ Lazer çıkış camları
⑤ Miknatisli ayak
⑥ Sabitleme disi
⑦ Açma/Kapatma seçme tuşu ve sarkaç kilitleme/kilit açma tuşu
⑧ Düşme emniyetini sabitleme gözü PMA 92

3.2 Usulüne uygun kullanım

Açıklanan ürün, otomatik ayarlama yapan bir nokta lazerdir, bu alet sayesinde tek bir kişi hızlı ve hassas bir şekilde kot alma işlemi yürütebilir. Ürün iki adet örtüşen lazer ışınına sahiptir (işinların çıkış noktası aynıdır). Tüm ışınlar 30 metrelik aynı erişim mesafesine sahiptir (erişim mesafesi ortam ışığına bağlıdır). Bu ürün iç mekanlardaki kot alma noktalarının işaretlenmesi için tasarlanmıştır.

Olası uygulamalar şunlardır: Zeminde işaretli noktalardan tavana aktarılması.

Ürün üzerindeki manipülasyonlara veya değişikliklere izin verilmez.

Kullanım kılavuzundaki işletim, bakım ve onarım talimatlarına uyunuz.

Yaralanma tehlikelerini önlemek için sadece orijinal Hilti aksesuar ve aletlerini kullanınız.

Aletin ve ilgili yardımcı gereçlerin eğitimsiz personel tarafından usulüne uygun olmayan şekilde kullanılması ve amaçları dışında çalıştırılması sonucu tehlikeli durumlar söz konusu olabilir.

3.3 Özellikler

Bu ürün her yönde yakl. standart 4,0° otomatik hizalama yapabilir. Kot alma süresi yaklaşık 3 saniyedir.

Otomatik kot alma alanı aşılırsa, lazer işinları uyarı amacıyla yanıp söner.

Ürünün kullanımı kolay, uygulaması kolay, gövdesi sağlam plastiktendir. Küçük boyutları ve düşük ağırlığı sayesinde kolay taşınabilir. Ürün normal modda 1 saat sonra kapanır. Sürekli çalıştırma modu; açma, kapatma ve 3 saniye içinde tekrar açma yapılarak seçilebilir.

3.4 İşletim mesajları

	Durum Anlamı
İşletim ve şarj durumu göstergesi	LED yanmıyor • Ürün kapalı	• Piller boşaldı• Piller yanlış takılmış
	LED sürekli yanıyor • Lazer ışını	açıkÜrün çalışıyor
	LED hızlı yanıp sönyyor • Piller	bitmek üzere
Lazer ışını Lazer ışını her 10 saniyede iki kezyanıp sönyyor		• Piller bitmek üzere
		Lazer ışını beş kez yanıp sönyöve ardından sürekli olarak açıkkalıyor.
		Lazer ışını yüksek frekansta yanıp sönyyor.

3.5 Teslimat kapsamı

Nokta lazeri, çanta, 4x AA pil (tüm satış yerlerinde bulunmayabilir), kullanım kılavuzu, üretici sertifikası

4 Teknik veriler

Erişim mesafesi noktaları		30 mt(98 ft — 10 in)
Otomatik kot alma süresi		3 sn.
Otomatik kot alma alanı (standart)		± 4^
Hassasiyet 10 m (33 ft)		± 3 mm( ± 0,1 in)
Işin çapı Mesafe 5 m (16,4 ft)		< 4 mm(< 0,2 in)
		Mesafe 20 m (65,6 ft)
Lazer sınıfı		Sınıf 2, görünür, 510 - 530 nm, ± 10 nm(IEC 60825-1:2014); class II (CFR 21§1040.10 ve 1040.11) (FDA)
Lazer noktaları işın sapması		0,7 mrad
Ortalama çıkış gücü (maks) (p)		< 1 mW
Dalga uzunluğu ( ), ± 10 nm		510 nm ... 530 nm
Darbe süresi (tp)		< 60 μs
Darbe frekansı (f)		< 12 kHz
Güç kaynağı		4x 1,5V AA piller
Çalışma süresi (standart)		24°C'de (72°F) : 70 saat
Şu süre sonrasında otomatik kendiliğinden kapatma		1 saat
İşletim durumu göstergesi		LED ve lazer işinları
Çalışma sıcaklığı		-10 °C ... 40 °C(14 °F ... 104 °F)
Depolama sıcaklığı		-25 °C ... 63 °C(-13 °F ... 145 °F)
Toz ve su püskürtme koruması		IP 54 - IEC 60529 uyarınca
Tripod dişlisi (ürün)		UNC ^1/4 "
Ayak dişlisi (ayak)		BSW ^5/8 " UNC ^1/4 "
Boyutlar uzunluk x genişlik x yükseklik (ayak dahil)		66 mm x 116 mm x 145 mm(2,6 in x 4,6 in x 5,7 in)
Ayak ve piller dahil ağırlık		590 g(20,8 ons)

5 Kullanım

5.1 Pillerin takılması / değiştirilmesi 2

• Pil kutuplarının doğru yönde olmasına dikkat ediniz.
• Her zaman tüm pilleri değiştiriniz.

• Sadece uluslararası standartlara uygun piller kullanınız.

• Pil bölmesini açınız.

• Gerekirse boş pilleri çıkarınız.
• Yeni pilleri takınız.
• Pil bölmesini kapatınız.

5.2 Devrilme emniyeti

iKAZ

Yaralanma tehlikesi düşen aletler ve/veya aksesuarlardan!

▶ Sadece ürününüz için tavsiye edilen Hilti düşme emniyetini kullanınız.
▶ Düşme emniyetini ve düşme emniyetinin sabitleme noktalarını her kullanımdan önce olası hasarlar bakımından kontrol ediniz.

Yüksekteki çalışmalar için ulusal yönetmelikleri dikkate alınız.

Bu ürün için devrilme emniyeti olarak sadece Hilti düşme emniyetini PMA 92 kullanınız.

Düşme emniyetini lazere ve taşıyıcı bir yapıya sabitleyiniz. Güvenli tutuşu kontrol ediniz.

Hilti düşme emniyetinin kullanım kılavuzunu dikkate alınız.

5.3 Lazer işinlarının açılması

Seçme şalterini (açık / kilit açık) konumuna getiriniz.
▶ Lazer işinları açılır ve lazer otomatik olarak kot alır.

Ürün bir saat sonra otomatik olarak kapanır.

5.4 Devreyi kesme otomatiğinin devre dışı bırakılması

Ürünü açınız ve kapatınız, ardından 3 saniye sonra tekrar açınız. Lazer işını, devre dışı bırakmayı onaylamak için beş kez yanıp söner.

Seçme şalteri OFF konumuna ayarlanmışsa veya piller boşalmışsa ürün kapanır.

5.5 "Eğimli çizgi" fonksiyonu için lazer işınınin ayarlanması

▶ Seçme şalterini (açık / kilitli) konumuna getiriniz.

▶ Lazer işinları açılır.

"Eğimli çizgi" fonksiyonunda sarkaç kilitlenir ve lazer hizalama yapmaz. Lazer ışınları her 5 saniyede bir yanıp söner.

5.6 Lazer işinlarının kapatılması

▶ Seçme şalterini OFF konumuna getiriniz.
▶ Lazer işını kapanır ve sarkaç kilitlenir.

5.7 Uygulama örnekleri

5.7.2 Aydınlatma elemanlarının hizalanması 4

5.8 Lazer noktasının kontrol edilmesi

1. Yüksek bir mekana bir zemin işareti (bir çarpı işareti) koyunuz (örneğin 10 m yüksekliğindeki bir merdivende).
2. Lazeri düz ve yatay bir zemine koyunuz.
3. Lazeri devreye alınız ve sarkacın kilidini açınız.
4. Lazeri, alt dikey ışın, kesişme noktasının işaretli merkez tabanına gelecek şekilde konumlandırınız.
5. Üst lazer noktasını tavanda işaretleyiniz.
6. Lazeri 90° döndürünüz.

Alt lazer işını kesişme noktasının merkezinde kalmalıdır.

1. Üst lazer noktasını tavanda işaretleyiniz.

2. 180° ve 270° döndürerek işlemi tekrarlayınız.

3. 4 işaretli noktadan tavan kısmında bir daire oluşturunuz. D daire çapını milimetre veya inç cinsinden ve RH oda yüksekliğini metre veya ayak cinsinden ölçünüz.

4. R değerini hesaplayınız.

▶ Değer R 3 mm'den (1/8") küçük olmalıdır.
▶ Eğer sonuç toleransın dışındaysa, Hilti servisi ile irtibat kurunuz.

$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R H [ m ]} \tag {1} $$

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 Bakım ve onarım

Ürün bakımı

• Yapışmış olan kirleri dikkatle çıkartınız.
• Lazer çıkış camlarındanki tozu üfleyerek temizleyiniz. Lazer çıkış camına parmaklarınızla dokunmayınız.
• Gövdeyi sadece hafif nemli bir temizlik bezi ile temizleyiniz. Plastik parçalara yapışabileceğinden silikon içerikli bakım maddeleri kullanmayınız.

Bakım

• Görünür tüm parçalarda hasar olup olmadığını ve kumanda elemanlarının sorunsuz şekilde çalışıp çalışmadığını düzenli olarak kontrol ediniz.
• Hasar ve/veya fonksiyon arızaları durumunda ürünü işletmeyiniz. Ürünü gecikmeden Hilti servisine tamir ettiriniz.
• Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunların fonksiyonlarını sorunsuz olarak yerine getirmekte olup olmadıklarını kontrol ediniz.

Güvenli çalışma için sadece orijinal yedek parçalar ve tüketim malzemeleri kullanınız. Hilti tarafından onaylanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsiniz: www.hilti.group

6.1 Hilti ölçme sistemleri servisi

Hilti ölçme sistemleri servisi aleti kontrol eder ve sapma varsa, ölçüm aletinin teknik özelliklere uygun biçimde yeniden ayarlanması ve yeniden kontrol edilmesi işlemlerini yürütür. Kontrol anındaki teknik özelliklere uygunluk durumu, servis sertifikası ile yazılı olarak teyit edilir. Tavsiyemiz:

- Kullanıma göre uygun bir kontrol aralığı seçilmelidir.

- Alet sıra dışı yoğunlukta kullandıktan sonra veya önemli çalışmalardan önce ya da en azından yılda bir defa Hilti ölçme sistemleri servisi tarafından kontrol edilmelidir.

Hilti ölçme sistemleri servisi tarafından yapılan kontrol, kullanıcıının ölçüm aletini, kullanmadan önce ve kullanım sırasında kontrol etmesi yükümlülüğünü ortadan kaldırmaz.

7 Taşınması ve depolanması

Taşıma

Ürünün hasar görmüş olup olmadığını her kullanımdan önce olduğu gibi uzun taşımalardan önce ve sonra kontrol ediniz.

Depolama

Ürünü ve pilleri serin ve kuru bir yerde muhafaza ediniz. Teknik verilerde belirtilen sıcaklık sınır değerlerini dikkate alınız.
Ürünü veya pilleri asla güneşte, ısı kaynaklarının üzerinde veya cam arkasında muhafaza etmeyiniz.
Ürünü ve pilleri çocukların ve yetkisiz kişilerin erişemeyeceği yerlerde muhafaza ediniz.
Ürünün hasar görmüş olup olmadığını her kullanımdan önce olduğu gibi uzun depolamalardan önce ve sonra kontrol ediniz.

8 Arıza durumunda yardım

Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz.

Arıza Olası sebepler Çözüm
Ürün açılmıyor. Pil boş ▶ Pilleri değiştiriniz.
	Pilde yanlış kutup ▶ Pilleri doğru yerleştiriniz.
	Pil bölmesi kapalı değil ▶ Pil bölmesini kapatınız.
	Ürün veya açma/kapama şalteri arızalı	▶ Hilti servisi ile irtibat kurunuz.
Tekli lazer ışınları çalışmıyor.	Lazer kaynağı veya lazer kuman-dası arızalı	▶ Hilti servisi ile irtibat kurunuz.
Ürün açılıyor fakat lazer ışını görünüyor.	Lazer kaynağı veya lazer kuman-dası arızalı	▶ Hilti servisi ile irtibat kurunuz.
	Sıcaklık çok yüksek veya çok dü-şük	▶ Ürünü soğuması veya ısınması için bırakınız.
Otomatik kendini ayarlama çalışmıyor.	Ürün çok eğimli zemine kurulmuş	▶ Ürünü düz ve yatay bir zemine koyunuz.
	Salıngaç kilitlenmiş	▶ Salıngacı serbest bırakınız.

9 Üretici garantisi

- Garanti koşullarına ilişkin sorularınız için lütfen yerel Hilti iş ortağınıza başvurunuz.

10 Diğer bilgiler

Aksesuarlar, sistem ürünleri ve ürününüzle ilgili daha fazla bilgiyi burada bulabilirsiniz.

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser Products: PM 2-LG (02) / PM 2-PG (01)

零件名称Part name	有害物质
	Hazardous substances
	铅	汞	镉	六价铬	多溴联苯	多
	Lead (Pb)	Mercury (Hg)	Cadmium (Cd)	Hexavalent Chromium (Cr(VI))	Polybrominated biphenyls (PBB)	Pol bip
电子元件(PCBs)Electronics (PCBs)	o	o	o	o	o
壳体组件Housing	o	o	o	o	o
电气联接线Electrical wirings	o	o	o	o	o
核心部件Core part	x	o	o	o	o

Bu tablo Çin pazarı için geçerlidir.

限用物質含有情況標示聲明書

Bu tablo Tayvan pazarı için geçerlidir.

11 imha

Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrılmıdır. Çoğu ülkede Hilti, eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz.

Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız!
