Rodzaj produktu	Laser samopoziomujący (punktowy)
Marka	Hilti
Model	PM 2-PG
Wymiary (dł. x szer. x wys.)	66 mm x 116 mm x 145 mm (ze statywem)
Waga	590 g (ze statywem i bateriami)
Zasilanie	4 baterie AA 1,5 V
Czas pracy	70 h (w temp. 24 °C)
Klasa lasera	Klasa 2 (IEC 60825-1:2014), widzialny
Długość fali	510 - 530 nm
Zasięg punktów	30 m
Zakres samopoziomowania	±4°
Czas poziomowania	3 s
Dokładność na 10 m	±3 mm
Średnica wiązki na 5 m	< 4 mm
Średnica wiązki na 20 m	< 15 mm
Automatyczne wyłączanie	Po 1 h (można wyłączyć)
Gwint statywu (produkt)	UNC 1/4"
Gwint statywu (stopa)	BSW 5/8" i UNC 1/4"
Ochrona przed pyłem i wodą	IP54
Temperatura pracy	-10 °C do 40 °C
Temperatura przechowywania	-25 °C do 63 °C
Funkcja pochylenia	Tak (wahadło zablokowane, wiązka miga co 5 s)
Zabezpieczenie przed upadkiem	Użyj paska Hilti PMA 92
Czyszczenie	Wilgotna ściereczka, nie używać środków czyszczących z silikonem
Naprawialność	Naprawy wyłącznie przez serwis Hilti

Często zadawane pytania - PM 2PG HILTI

Jak wymienić baterie w Hilti PM 2-PG?

Otwórz komorę baterii, wyjmij zużyte baterie, włóż cztery nowe baterie AA zgodnie z polaryzacją, a następnie zamknij komorę. Używaj wyłącznie baterii zgodnych z normami międzynarodowymi.

Co zrobić, gdy wiązka lasera miga szybko?

Szybkie miganie oznacza wyczerpane baterie. Wymień wszystkie baterie na nowe.

Jak wyłączyć automatyczne wyłączanie lasera?

Włącz urządzenie, następnie wyłącz i włącz ponownie w ciągu 3 sekund. Wiązka mignie pięć razy, potwierdzając dezaktywację. Automatyczne wyłączanie jest reaktywowane po wyłączeniu urządzenia.

Jak używać funkcji pochylenia?

Ustaw przełącznik w pozycji On/zablokowane. Wtedy wahadło jest zablokowane i laser nie poziomuje się. Wiązki migają co 5 sekund, wskazując tryb pochylenia.

Jaka jest dokładność lasera PM 2-PG?

Dokładność wynosi ±3 mm na 10 m. Regularnie sprawdzaj dokładność, szczególnie po upadku lub uderzeniu.

Jak sprawdzić dokładność punktu pionu?

Umieść laser na płaskiej powierzchni, zaznacz punkt na podłodze i suficie, następnie obróć laser o 90°, 180° i 270°, powtarzając oznaczenia. Średnica utworzonego okręgu powinna być mniejsza niż 3 mm na wysokości 10 m. Oblicz R = D/2 × 10/RH (mm/m). Jeśli R > 3 mm, skontaktuj się z serwisem Hilti.

Co zrobić, jeśli produkt nie jest w stanie się wypoziomować?

Sprawdź, czy produkt stoi na płaskiej i poziomej powierzchni. Jeśli wahadło jest zablokowane, zwolnij je. Jeśli problem nadal występuje, skontaktuj się z serwisem Hilti.

Jakich akcesoriów bezpieczeństwa używać z PM 2-PG?

Używaj wyłącznie zabezpieczenia przed upadkiem Hilti PMA 92. Przymocuj je do lasera i do konstrukcji nośnej. Przestrzegaj krajowych przepisów dotyczących pracy na wysokości.

Jak czyścić laser Hilti PM 2-PG?

Zdmuchnij kurz z okienka emisji lasera, nie dotykając go. Wyczyść obudowę lekko wilgotną ściereczką. Nie używaj środków czyszczących na bazie silikonu.

Gdzie naprawić laser PM 2-PG?

Naprawiaj urządzenie wyłącznie w serwisie Hilti. Nie otwieraj produktu samodzielnie, ponieważ może to spowodować narażenie na niebezpieczne promieniowanie laserowe.

INSTRUKCJA OBSŁUGI PM 2PG HILTI

pl Oryginalna instrukcja obsługi 146

Oryginalna instrukcja obsługi

1 Informacje na temat instrukcji obsługi

1.1 Do niniejszej instrukcji obsługi

• Przed uruchomieniem urządzenia należy przeczytać instrukcję obsługi. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi.
• Należy zawsze stosować się do zasad bezpieczeństwa i ostrzeżeń zawartych w tej instrukcji i podanych na produkcie.

- Instrukcję obsługi zawsze przechowywać zawsze z produktem; produkt przekazywać innym użytkownikom wyłącznie z instrukcją obsługi.

1.2 Objasnienie symboli

1.2.1 Ostrzeżenia

Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastosowano następujące hasła ostrzegawcze:

ZAGROŻENIE

ZAGROŻENIE !

Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTRZEŻENIE

OSTRZEŻENIE !

Wskazuje na ewentualne zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE

OSTROŻNIE !

Wskazuje na potencjalnie niebezpieczną sytuację, która może prowadzić do obrażeń ciała lub szkód materialnych.

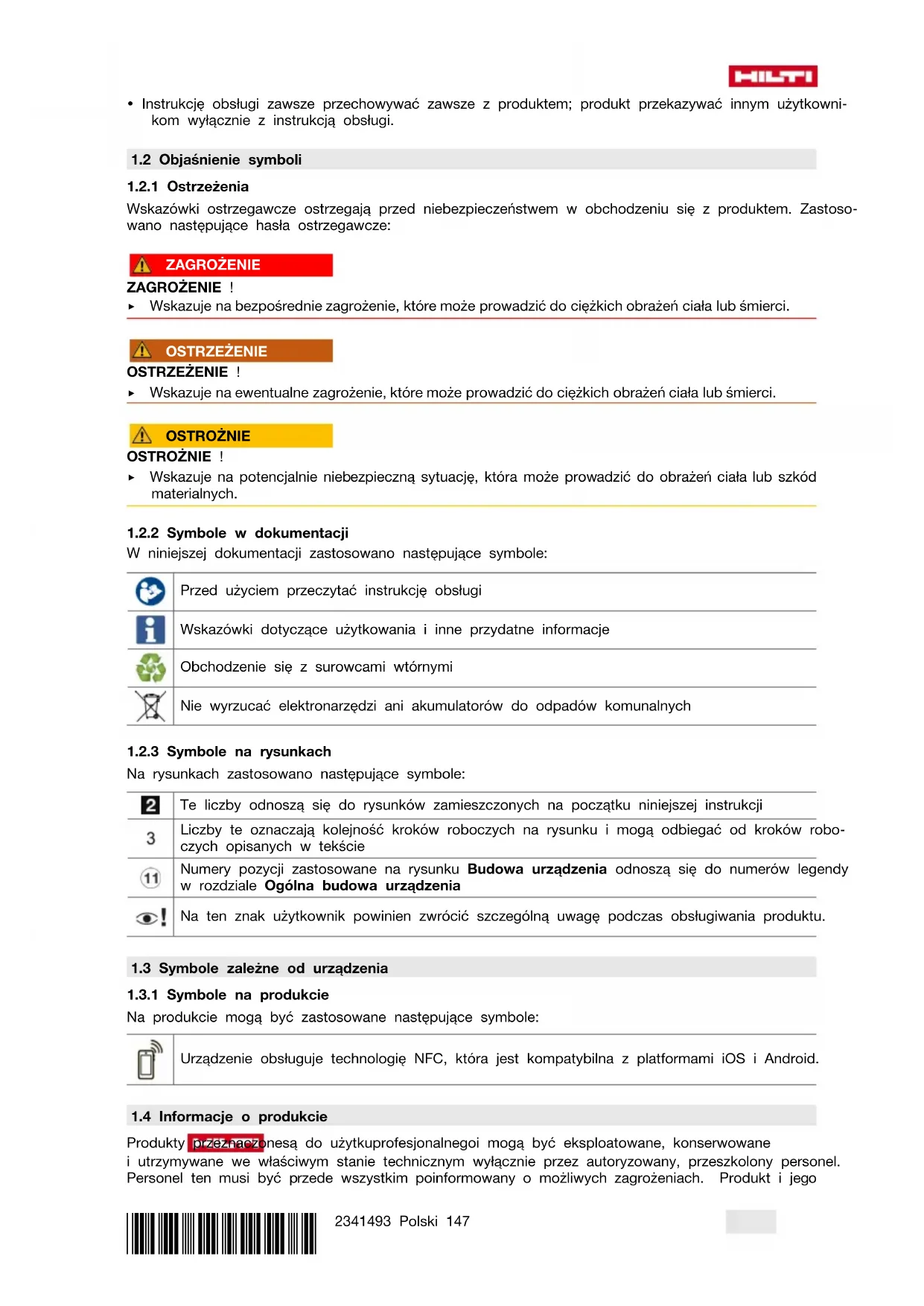

1.2.2 Symbole w dokumentacji

W niniejszej dokumentacji zastosowano następujące symbole:

Przed użyciem przeczytać instrukcję obsługi

Wskazówki dotyczące użytkowania i inne przydatne informacje

Obchodzenie się z surowcami wtórnymi

Nie wyrzucać elektronarzędzi ani akumulatorów do odpadów komunalnych

1.2.3 Symbole na rysunkach

Na rysunkach zastosowano następujące symbole:

Te liczby odnoszą się do rysunków zamieszczonych na początku niniejszej instrukcji

3

Liczby te oznaczają kolejność kroków roboczych na rysunku i mogą odbiegać od kroków roboczych opisanych w tekście

Numery pozycji zastosowane na rysunku Budowa urządzenia odnoszą się do numerów legendy w rozdziale Ogólna budowa urządzenia

Na ten znak użytkownik powinien zwrócić szczególną uwagę podczas obsługiwania produktu.

1.3 Symbole zależne od urządzenia

1.3.1 Symbole na produkcie

Na produkcie mogą być zastosowane następujące symbole:

Urządzenie obsługuje technologię NFC, która jest kompatybilna z platformami iOS i Android.

1.4 Informacje o produkcie

Produkty przeznaczoneśą do użytkuprofesjonalnego i mogą być eksploatowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel. Personel ten musi być przede wszystkim poinformowany o możliwych zagrożeniach. Produkt i jego

wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem.

Oznaczenie typu i numer seryjny umieszczone są na tabliczce znamionowej.

Numer seryjny należy przepisać do poniższej tabeli. Dane o produkcie należy podawać w przypadku pytań do naszego przedstawicielstwa lub serwisu.

Dane o produkcie

Typ PM 2-PG
Generacja 01
Nr seryjny

1.5 Deklaracja zgodności

Producent deklaruje z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującym prawem i obowiązującymi normami.

Techniczna dokumentacja zapisana jest tutaj:

1.6 Naklejki na produkcie

Informacja o laserze

Klasa lasera 2, zgodnie z normą IEC60825-1/ EN60825-1:2014 oraz odpowiada CFR 21 § 1040.10 i 1040.11 (Laser Notice 56).

Nie wolno patrzeć w źródło promienia lasera.

2 Bezpieczeństwo

2.1 Ogólne wskazówki bezpieczeństwa dla narzędzi pomiarowych

OSTRZEŻENIE! Należy zapoznać się ze wskazówkami dotyczącymi bezpieczeństwa. Narzędzia pomiarowe mogą być niebezpieczne, jeśli są obsługiwane w niewłaściwy sposób. Zaniedbania przy przestrzeganiu wskazówek dotyczących bezpieczeństwa oraz zaleceń mogą prowadzić do uszkodzeń narzędzia pomiarowego i/lub poważnych obrażeń ciała.

Należy zachować do wglądu wszystkie wskazówki i zalecenia dotyczące bezpieczeństwa.

Bezpieczeństwo w miejscu pracy

Należy dbać o czystość i dobre oświetlenie stanowiska pracy. Nieporządek lub brak oświetlenia w miejscu pracy mogą prowadzić do wypadków.
▶ Nie pracować z użyciem produktu w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły.
Podczas pracy przy użyciu tego produktu nie zezwalać na zbliżanie się dzieci i innych osób.
- Produktu należy używać tylko w zdefiniowanych granicach zastosowania.
Należy przestrzegać lokalnych przepisów dotyczących zapobiegania wypadkom.

Bezpieczeństwo elektryczne

Należy zadbać o to, aby produkt chroniony był przed deszczem i wilgocią. Wnikająca wilgoć może spowodować zwarcia, porażenia prądem, pożary lub ekspłozje.
Mimo iż produkt jest zabezpieczony przed wnikaniem wilgoci, przed umieszczeniem w pojemniku transportowym należy je wytrzeć do sucha.

Bezpieczeństwo osób

Należy być czujnym, uważać na to, co się robi i przystępować z rozwagą do pracy przy użyciu narzędzia pomiarowego. Nie używać narzędzia pomiarowego w stanie zmeczenia lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi przy używaniu narzędzia pomiarowego może prowadzić do poważnych obrażeń ciała.
▶ Unikać niewygodnej pozycji ciała. Należy przyjąć bezpieczną pozycję i zawsze utrzymywać równowagę.
Nosić osobiste wyposażenie ochronne. Noszenie indywidualnego wyposażenia ochronnego zmniejsza ryzyko obrażeń ciała.
▶ Nie demontować (dezaktywować) żadnych instalacji zabezpieczających i nie usuwać tabliczek informacyjnych ani ostrzegawczych.

▶ Unikać niezamierzonego uruchomienia urządzenia. Przed włożeniem akumulatora w narzędzie pomiarowe, wzięciem go do ręki lub przenoszeniem, należy upewnić się, że jest wyłączone.
Produktu i wyposażenia należy używać zgodnie z tymi wskazówkami oraz w sposób przewidziany dla tego typu urządzenia. Przy tym należy uwzględnić warunki pracy i rodzaj wykonywanych czynności. Używanie urządzeń do prac niezgodnych z przeznaczeniem może prowadzić do niebezpiecznych sytuacji.
- Nie należy lekceważyć potencjalnego zagrożenia ani wskazówek dot. bezpiecznej eksploatacji narzędzi pomiarowych, nawet w przypadku dużego doświadczenia w zakresie ich obsługi. Nieuważne obchodzenie się z urządzeniem może w ułamku sekundy doprowadzić do poważnych obrażeń.
- Narzędzia pomiarowego nie wolno stosować w pobliżu aparatury medycznej.

Stosowanie narzędzi pomiarowych i obchodzenie się z nimi

Używać wyłącznie produktu i akcesoriów, które są w dobrym stanie technicznym.
Nieużywane narzędzia pomiarowe należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy pozwalać na użytkowanie produktu osobom, które nie zapoznały się z nim lub nie przeczytały tych wskazówek. Narzędzia pomiarowe stanowią zagrożenie, jeśli używane są przez osoby niedoświadczone.
Należy starannie konserwować narzędzia pomiarowe. Należy kontrolować, czy ruchome części pracują bez zarzutu i nie są zablokowane, czy elementy nie są popękane lub uszkodzone w stopniu ograniczającym działanie narzędzia pomiarowego. Przed przystąpieniem do eksploatacji narzędzia pomiarowego zlecić naprawę uszkodzonych części. Przyczyną wielu wypadków jest niewłaściwa konserwacja narzędzi pomiarowych.
W żadnym wypadku nie wolno modyfikować produktu ani manipulować nim. Zmiany lub modyfikacje, których dokonywanie nie jest wyraźnie dozwolone przez firmę Hilti, mogą spowodować ograniczenie praw użytkownika do dalszej eksploatacji produktu.
- Przed ważnymi pomiarami, jak również po upadku lub narażeniu na inne czynniki mechaniczne, należy sprawdzić dokładność działania narzędzia pomiarowego.
- Ze względu na zasadę działania urządzenia określone warunki otoczenia mogą mieć ujemny wpływ na wyniki pomiarów. Chodzi tu np. o bliskość urządzeń wytwarzających silne pola magnetyczne lub elektromagnetyczne, drgania i zmiany temperatury.
- Szybko zmieniające się warunki pomiaru mogą zafałszować jego wyniki.
W przypadku przeniesienia produktu z zimnego do ciepłego otoczenia lub odwrotnie, należy odczekać, aż urządzenie dostosuje się do nowych warunków. Duże różnice temperatur mogą powodować nieprawidłowe działanie i nieprawidłowe wyniki pomiarów.
W przypadku stosowania adapterów i akcesoriów upewnić się, że akcesoria te są pewnie zamocowane.
Mimo że narzędzie pomiarowe zostało przystosowane do pracy w trudnych warunkach panujących na budowie, należy się z nim obchodzić ostrożnie, jak z każdym innym produktem optycznym bądź elektrycznym (lornetka, okulary, aparat fotograficzny).
▶ Należy przestrzegać podanych temperatur eksploatacji i składowania.

2.2 Dodatkowe wskazówki dotyczące bezpieczeństwa dla laserowych narzędzi pomiarowych

W przypadku nieprawidłowego otwarcia produktu może powstawać promieniowanie laserowe, przewyższające kląse 2. Konserwację lub naprawę produktu należy zlecać wyłącznie serwisowi Hilti.
- Miejsce pomiaru należy zabezpieczyć. Upewnić się, że podczas ustawiania produktu promień lasera nie został skierowany na inną osobę ani samego użytkownika. Promienie lasera należy kierować wysoko nad lub pod linią wzroku.
W celu uniknięcia błędnych pomiarów należy utrzymywać w czystości okienko wyjścia promienia lasera.
Przed dokonaniem pomiarów/ eksploatacją oraz wielokrotnie w trakcie eksploatacji sprawdzić produkt pod kątem dokładności.
Pomiary przeprowadzane w pobliżu odbijających obiektów lub powierzchni, przez szklane szyby lub podobne tworzywa mogą prowadzić do zafałszowania wyników.
Zamontować produkt na odpowiednim uchwycie, na statywie lub ustawić je na równej powierzchni.
Praca z łatami mierniczymi w pobliżu linii wysokiego napięcia jest zabroniona.
- Upewnić się, że w pobliżu nie jest stosowane inne laserowe narzędzie pomiarowe, które mogłoby wpływać na pomiar.
- Nie pozwalać na przemieszczanie się promieni lasera po powierzchniach bez nadzoru.

2.3 Dodatkowe wskazówki dotyczące bezpieczeństwa

- Niebezpieczeństwo odniesienia obrażeń na skutek upadku narzędzia i/lub wyposażenia. Przed rozpo-częciem pracy skontrolować prawidłowe zamocowanie wyposażenia.

2.4 Kompatybilność elektromagnetyczna

Pomimo tego, że urządzenie spełnia rygorystyczne wymagania obowiązujących dyrektyw, firma Hilti nie może wykluczyć wystąpienia zakłóceń na skutek silnego promieniowania, co może z kolei doprowadzić do błędnych wskazań. W takim przypadku lub w razie pojawienia się innych wątpliwości należy przeprowadzić pomiary kontrolne. Firma Hilti nie może również wykluczyć zakłóceń działania innych urządzeń (np. urządzeń nawigacyjnych w samolotach).

2.5 Klasyfikacja lasera w urządzeniach z laserem klasy 2

Urządzenie odpowiada klasie lasera 2 zgodnie z normami / EN 60825-1:2014 i CFR 21 § 1040 (FDA). Urządzenia te można stosować bez dodatkowych zabezpieczeń. Dlatego nie powinno się patrzeć bezpośrednio w źródło światła, podobnie jak na słońce. W przypadku bezpośredniego kontaktu wzroku z promieniem lasera, należyzamknąćoczyi odwrócićglowęod źródła promieniowania. Nie kierować promieni lasera na inne osoby.

2.6 Staranne obchodzenie się i użytkowanie baterii

Wyjąć baterie z produktu, jeśli nie będzie on używany przez dłuższy czas. Baterie mogą ulegać korozji w trakcie dłuższego przechowywania i samoczynnie się rozładowywać.
- Upewnić się, że baterie nie trafią w ręce dzieci.
▶ Nie mieszać nowych i starych baterii. Należy zawsze wymieniać wszystkie baterie razem. Nie mieszać baterii różnych producentów ani różnych typów.
▶ Nie wolno używać uszkodzonych baterii.
Z tym produktem stosować wyłącznie baterie przewidzianego przez producenta typu. . Używanie innych baterii może doprowadzić do obrażeń ciała i zagrożenia pożarowego.
Wymieniając akumulator, należy zwracać uwagę na prawidłową biegunowość. Istnieje niebezpieczeństwo eksplozji.
▶ Nie dopuszczać do przegrzania baterii i nie wystawiać ich na ogień. Baterie mogą eksplodować i uwalniać toksyczne substancje.
▶ Nie ładować baterii.
▶ Nie należy lutować baterii w produkcie.
▶ Nie rozładowywać baterii poprzez zwarcie. Baterie mogą się rozszczelnić, eksplodować, zapalić się i doprowadzić do zranień osób.
▶ Nie doprowadzać do uszkodzeń baterii i nie wyjmować ich. Baterie mogą się rozszczelnić, eksplodować, zapalić się i doprowadzić do zranień osób.

3 Opis

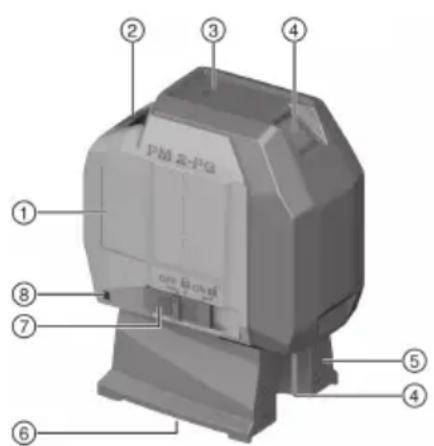

3.1 Ogólna budowa urządzenia

① Położenie tabliczki znamionowej
② Kieszeń baterii
③ Wskaźnik stanu gotowości eksploatacyjnej i wskaźnik naładowania akumulatora
④ Okienko wyjścia promienia lasera
⑤ Stopka magnetyczna
⑥ Gwint mocujący
⑦ Przełącznik wyboru Wł. /Wył. i blokada /zwolnienie blokady wahadła
⑧ Ucho do mocowania zabezpieczenia przed upadkiem PMA 92

3.2 Użytkowanie zgodne z przeznaczeniem

Opisywane urządzenie to samopoziomujący laser punktowy, za pomocą którego jedna osoba może ustalić pion szybko i dokładnie. Urządzenie posiada dwa zgodne z sobą promienie lasera (promienie o tym samym punkcie wyjściowym). Wszystkie promienie mają ten sam zasięg wynoszący 30 m (zasięg zależny jest od jasności otoczenia). Urządzenie przeznaczone jest do oznaczania punktów pionu w pomieszczeniach.

Potencjalne zastosowania to: Przenoszenie na sufit punktów zaznaczonych na podłożu.

Dokonywanie modyfikacji i zmian w produkcie jest zabronione.

Należy przestrzegać zawartych w instrukcji obsługi wskazówek dotyczących eksploatacji, konserwacji oraz utrzymania urządzenia we właściwym stanie technicznym.

Aby uniknąć niebezpieczeństwa obrażeń ciała, stosować wyłącznie oryginalne wyposażenie i części zamienne Hilti.

Urządzenie i jego wyposażenie mogą stanowić zagrożenie w przypadku użycia przez niewykwalifikowany personel w sposób niewłaściwy lub niezgodny z przeznaczeniem.

3.3 Właściwości

Urządzenie dokonuje samopoziomowania we wszystkich kierunkach zwykle w zakresie ok. 4,0°. Czas potrzebny na dokonanie poziomowania to 3 sekundy.

Jeślizakressamopoziomowaniazostanie przekroczony, wówczasw celu ostrzeżeniamigająpromienielasera.

Urządzenie jest łatwe w obsłudze, proste w zastosowaniu i posiada trwałą obudowę z tworzywa sztucznego. Ze względu na jego niewielki rozmiar i ciężar można je łatwo transportować. Urządzenie w normalnym trybie wyłącza się po 1 godzinie. Możliwa jest praca w trybie ciągłym, co uzyskuje się przez włączenie, wyłączenie i ponowne włączenie urządzenia w ciągu 3 sekund.

3.4 Komunikaty robocze

	Status Znaczenie
Wyświetlanie trybu pracy i stanu naładowania	Dioda LED nie świeci się	Urządzenie jest wyłączoneBaterie są wyczerpaneBaterie zostały niewłaściwe włożone
	Dioda LED świeci się stale	Promień lasera jest włączony Urządzenie jest w trakcie eksploatacji
	Dioda LED szybko miga	Baterie są prawie wyczerpane
Promień lasera	Promień lasera miga dwukrotnie co 10 sekund.	Baterie są prawie wyczerpane
	Promień lasera miga pięć razy, następnie pozostaje włączony.	Automatyczne wyłączanie zostało dezaktywowane
	Promień lasera miga z wysoką częstotliwością.	Urządzenie nie może przeprowadzić samopoziomowania.

3.5 Zakres dostawy

Laser punktowy, torba, 4x baterie AA (nie na wszystkich rynkach), instrukcja obsługi, certyfikat producenta

4 Dane techniczne

Zasięg punktów		30 m(98 ft - 10 in)
Czas samopoziomowania		3 s
Zakres samopoziomowania (typowy)		± 4^
Dokładność do 10 m (33 ft)		± 3 mm( ± 0,1 in)
Średnica promienia lasera	Odległość 5 m (16,4 ft)	< 4 mm(< 0,2 in)
Średnica promienia lasera	Odległość 20 m (65,6 ft)	< 15 mm(< 0,6 in)
Klasa lasera		Klasa 2, widzialne, 510 - 530 nm, ±10(IEC 60825-1:2014); class II (CFR 21§1040.10 i 1040.11) (FDA)
Dywergencja promienia punkty laserowe		0,7 mrad
Średnia moc wyjściowa (maks.) (p)		< 1 mW
Długość fali (λ), ±10 nm		510 nm ... 530 nm
Szerokość impulsu (tp)		< 60 μs
Częstotliwość powtarzania impulsu (f)		< 12 kHz
Zasilanie		4x baterie 1,5V AA
Czas pracy (typowy)		przy 24°C (72°F) : 70 h
Automatyczne wyłączanie po		1 h
Wskazanie stanu roboczego		LED i promienie lasera
Temperatura robocza		-10 °C ... 40 °C(14 °F ... 104 °F)
Temperatura przechowywania		-25 °C ... 63 °C(-13 °F ... 145 °F)
Ochrona przed pylem i bryzgami wody		IP 54 wg IEC 60529
Gwint statywu (produkt)		UNC 1/4"
Gwint statywu (stopa)		BSW 5/8" UNC 1/4"
Wymiary długość x szerokość x wysokość (włącznie zestopką)		66 mm x 116 mm x 145 mm(2,6 in x 4,6 in x 5,7 in)
Ciężar ze stopą i bateriami		590 g(20,8 oz)

5 Obstuga

5.1 Wkładanie / wymiana baterii

• Przestrzegać prawidłowej biegunowości.
• Należy zawsze wymieniać wszystkie baterie.

• Stosować wyłącznie baterie wyprodukowane według międzynarodowych standardów.

• Otworzyć przegrodę na baterie.

• Wyjąć rozładowane baterie, jeśli występują.
• Włożyć nowe baterie.
• Zamknąć przegrode na baterie.

5.2 Zabezpieczenie przed upadkiem

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ciała na skutek upadku narzędzia i/lub wyposażenia!

Należy stosować wyłącznie zalecane do danego produktu zabezpieczenie przed upadkiem marki Hilti.
- Skontrolować przed każdym użyciem zabezpieczenie przed upadkiem oraz jego punkty mocowania pod kątem potencjalnych uszkodzeń.

Przestrzegać krajowych wytycznych dla prac na wysokości.

Do zabezpieczenia tego urządzenia przed upadkiem należy stosować wyłącznie zabezpieczenie Hilti PMA 92.

- Przymocować zabezpieczenie przed upadkiem do lasera oraz do konstrukcji nośnej. Sprawdzić stabilność zamocowania.

Należy przestrzegać instrukcji obsługi zabezpieczenia Hilti.

5.3 Włączanie promieni lasera

Ustawić przełącznik wyboru w położeni (włączone / odblokowane).

- Promienie lasera zostaną włączone, a laser rozpoczęne automatyczne poziomowanie.

Po godzinie urządzenie wyłącza się automatycznie.

5.4 Dezaktywacja automatycznego wyłączania

Włączyć urządzenie, wyłączyć i w ciągu 3 sekund z powrotem włączyć. Promień lasera miga pięć razy w celu potwierdzenia dezaktywacji.

Urządzenie zostanie wyłączone, gdy przełącznik zostanie ustawiony na pozycji OFF lub po wyczerpaniu się baterii.

5.5 Ustawianie promienia lasera na funkcję "Linia pochyla"

Ustawić przełącznik w położenii (włączone / zablokowane).

▶ Promienie lasera zostaną włączone.

W funkcji "Linia pochyła" wahadło jest zablokowane, a laser nie jest wypoziomowany. Promienie lasera migają co 5 sekund.

5.6 Wyłączanie promieni lasera

▶ Ustawić przełącznik wyboru w położeniu OFF.

▶ Następuje wyłączenie promienia lasera i zablokowanie wahadła.

5.7 Przykłady zastosowania

5.7.1 Poziomowanie profili wykończeniowych €

5.7.2 Ustawianie elementów oświetlenia 4

5.8 Kontrola punktu pionu

1. W wysokim pomieszczeniu należy zrobić oznaczenie na podłodze (krzyżyk) (np. na klatce schodowej o wysokości 10 m).

2. Ustawić laser na równej i poziomej powierzchni.

3. Włączyć laser i odblokować wahadło.

4. Przesunąć laser tak, aby dolny promień do wyznaczania pionu znajdował się na środku krzyżyka zaznaczonego na podłożu.

5. Zaznaczyć na suficie górny punkt wyznaczania pionu.

6. Obrócić laser o 90°.

Dolny promień do wyznaczania pionu musi pozostać w środku krzyżyka.

1. Zaznaczyć na suficie górny punkt wyznaczania pionu.
2. Powtórzyć tę czynność po obróceniu urządzenia o kąt 180° i 270°.

3. Utworzyć z 4 zaznaczonych punktów okrąg na suficie. Zmierzyć średnicę okręgu D w milimetrach lub calach oraz wysokość pomieszczenia RH w metrach lub stopach.

4. Obliczyć wartość R.

- Wartość R powinna być mniejsza niż 3 mm (1/8") R = [mm]2 × 10RH [m] (1) - Jeśli wynik nie mieści się w zakresie tolerancji,

▶ Jeśli wynik nie mieści się w zakresie tolerancji, należy zwrócić się do serwisu Hilti. R = [1/8 in]2 × 30RH[ft] (2)

$$ R = \frac {D [ 1 / 8 \text { in } ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

6 Konserwacja i utrzymanie urządzenia we właściwym stanie technicznym

Konserwacja urządzenia

• Ostrożnie usunąć przywierające zanieczyszczenia.
• Zdmuchnąć kurz z okienka wyjścia promienia lasera. Nie dotykać okienka wyjścia promienia lasera palcami.
• Obudowęczyścićtylko lekko zwilżoną ściereczką. Nie stosować środków zawierających silikon, ponieważ mogą one uszkodzić elementy z tworzyw sztucznych.

Utrzymanie urządzenia we właściwym stanie technicznym

• Regularnie kontrolować wszystkie widoczne elementy pod względem uszkodzeń a elementy obsługi pod względem prawidłowego działania.
• W razie uszkodzeń i/lub zakłóceń w funkcjonowaniu, nie używać urządzenia. Oddać urządzenie niezwłocznie do naprawy w serwisie Hilti.
• Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie.

W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie urządzenia są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group

6.1 Serwis urządzeń pomiarowych Hilti

Serwis urządzeń pomiarowych Hilti przeprowadza kontrolę narzędzia pomiarowego, a w razie stwierdzenia odchylenia dokonuje przywrócenia funkcjonalności oraz przeprowadza ponowną kontrolę zgodności urządzenia ze specyfikacją. Zgodność ze specyfikacją w momencie przeprowadzania kontroli jest potwierdzana na piśmie w formie certyfikatu serwisowego. Zalecenia:

• Dokonać wyboru odpowiedniej częstotliwości kontroli w zależności od intensywności użytkowania.
• W przypadku nadzwyczajnego obciążenia urządzenia, przed wykonaniem ważnych prac, jednak nie rzadziej niż raz w roku zlecić przeprowadzenie kontroli w serwisie urządzeń pomiarowych Hilti.

Przeprowadzenie kontroli w serwisie urządzeń pomiarowych Hilti nie zwalnia użytkownika z obowiązku kontrolowania narzędzia pomiarowego przed i podczas eksploatacji.

7 Transport i przechowywanie

Transport

- Przed każdym użyciem oraz przed i po długim transporcie sprawdzić, czy urządzenie nie uległo uszkodzeniu.

Przechowywanie

Urządzenie i baterie przechowywać w miejscu chłodnym i suchym. Przestrzegać wartości granicznych temperatury podanych w danych technicznych.
- Nigdy nie przechowywać urządzenia na słońcu, na źródłach ciepła ani za szyba.
Urządzenie i baterie należy przechowywać w miejscu niedostępnym dla dzieci i osób nieupoważnionych.
- Przed każdym użyciem oraz przed i po długim przechowywaniu sprawdzić, czy urządzenie nie uległo uszkodzeniu.

8 Pomoc w przypadku awarii

W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie sam usunąć, należy skontaktować się z serwisem Hilti.

Awaria Możliwa przyczyna	Rozwiązanie
Urządzenie nie daje się włączyć.	Bateria jest wyczerpana. ▶ Wymienić baterię.
	Niewłaściwe ustawienie biegunów baterii.	▶ Włożyć prawidłowo baterie.
	Niezamknięta przegroda na baterię.	▶ Zamknąć przegrodę na baterie.
	Urządzenie lub włącznik są uszkodzone	▶ Zwrócić się do serwisu Hilti.
Nie działają poszczególne promienie lasera.	Uszkodzone źródło lasera lub sterowanie laserem.	▶ Zwrócić się do serwisu Hilti.
Można włączyć urządzenie, ale promień lasera nie jest widoczny.	Uszkodzone źródło lasera lub sterowanie laserem.	▶ Zwrócić się do serwisu Hilti.
	Temperatura za wysoka lub za niska	▶ Poczekać, aż urządzenie ostygnie lub nagrzeje się.
Nie działa automatyczne poziomowanie.	Urządzenie ustawione na zbyt pochylej powierzchni	▶ Ustawić urządzenie na równej poziomej powierzchni.
	Wahadło jest zablokowane. ▶ Odblokować wrzeciono.

9 Gwarancja producenta na urządzenia

W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem Hilti.

10 Dalsze informacje

Wyposażenie, urządzenia systemowe i więcej informacji dotyczących urządzenia znajdują się tutaj.

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: Laser
Products: PM 2-LG (02) / PM 2-PG (01)

零件名称Part name	有害物质
	Hazardous substances
	铅	汞	镉	六价铬	多溴联苯	多溴
	Lead (Pb)	Mercury (Hg)	Cadmium (Cd)	Hexavalent Chromium (Cr(VI))	Polybrominated biphenyls (PBB)	Polybrominated biphenyls (PB)
电子元件(PCBs)Electronics (PCBs)	○	○	○	○	○
壳体组件Housing	○	○	○	○	○
电气联接线Electrical wirings	○	○	○	○	○
核心部件Core part	x	○	○	○	○

Ta tabela dotyczy rynku chińskiego.

限用物質含有情況標示聲明書

Ta tabela dotyczy rynku tajwańskiego.

11 Utylizacja

Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego.

- Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komunalnymi!

▶ Nastavte volič do polohy(zapnuto / zablokováno).

▶ Laserové paprsky se zapnou.
