BRUKSANVISNING PR 4-22 HILTI

1 Anvisningar om bruksanvisning

1.1 Om denna bruksanvisning

• Varning! Innan du använder produkten ska du se till att du har läst och förstått den bruksanvisning som medföljer produkten, inklusive instruktioner, säkerhets- och varningsanvisningar, bilder och specifikationer. Gör dig särskilt förtrogen med alla anvisningar, säkerhets- och varningsanvisningar, bilder, specifikationer samt beståndsdelar och funktioner. Vid underlåtenhet att göra detta finns fara för elstötar, brand och/eller allvarliga personskador. Spara bruksanvisningen med alla anvisningar, säkerhets- och varningsanvisningar för senare användning.
• HILTI -produkter är avsedda för professionella användare och får endast användas, underhållas och repareras av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.
• Den bifogade bruksanvisningen motsvarar den aktuella tekniska nivån vid tidpunkten för tryckningen. Du hittar alltid den senaste versionen online på Hiltis produktsida. Följ länken eller QR-koden i denna bruksanvisning, som är markerad med symbolen.
• Produkten bör endast överlämnas till andra personer tillsammans med denna bruksanvisning.

1.2 Teckenförklaring

1.2.1 Varningar

Varningarna är till för att varna för risker i samband med användning av produkten. Följande riskindikeringar används:

FARA

FARA!

- Anger överhängande risker som kan leda till svåra personskador eller dödsolycka.

WARNING

WARNING!

- Anger potentiella risker som kan leda till svåra personskador eller dödsfall.

FÖRSIKTIGHET

FÖRSIKTIGHET !

- Används för att uppmärksamma om en potentiell risksituation som kan leda till skador på person eller utrustning.

1.2.2 Symboler i bruksanvisningen

I den här bruksanvisningen används följande symboler:

Observera bruksanvisningen

Anmärkningar och annan praktisk information

Elverktyg och batterier får inte kastas i hushållssoporna

Hilti litiumjonbatteri

Hilti Batteriladdare

1.2.3 Symboler i bilderna

Följande symboler används i bilder:

Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.

3

Numreringen i bilderna hänvisar till viktiga arbetsmoment eller viktiga komponenter för arbetsmomenten. I texten framhävs dessa arbetsmoment eller komponenter med motsvarande nummer, t.ex. (3).

I bilden Översikt används positionsnummer och hänvisar till siffrorna i teckenförklaringen i avsnittet Produktöversikt.

Det här tecknet är till för att du ska vara extra uppmärksam på något som gäller hur du hanterar produkten.

1.3 Produktspecifika symboler

1.3.1 Allmänna symboler

Symboler som används med produkten.

Produkten stöder NFC-teknik, som är kompatibel med iOS- och Android-plattformar.

Li-Ion

Litiumjonbatteri

Använd aldrig batteriet som slagverktyg.

Låt inte batteriet falla ner på marken. Använd inte batterier som har utsatts för slag eller på annat sätt har skadats.

Hilti-litiumjonbatteriserie som används. Följ anvisningarna i kapitlet Avsedd användning.

Om denna markering finns på produkten är den godkänd av följande certifieringsorgan för den amerikanska och kanadensiska marknaden enligt gällande standarder.

1.4 På produkten

Laserinformation

LASERSTRÅLE! TITTA INTE IN I STRÅLEN!

Produkten motsvarar laserklass 2, baserat på standarden IEC60825-1/EN60825-1:2014, och motsvarar CFR 21 § 1040 (Laser Notice 56).

Denna produkt är en laserprodukt för konsumenter och uppfyller kraven enligt EN 50689:2021.

2 Säkerhet

2.1 Allmänna säkerhetsanvisningar för mätinstrument

⚠️ VARNING! Läs alla säkerhetsföreskrifter och anvisningar. Mätinstrument kan utgöra en fara om de hanteras på ett olämplig sätt. Om säkerhetsanvisningar och andra anvisningar inte följs, finns risk för skador på mätinstrumentet och/eller allvarliga personskador.

Förvara alla säkerhetsföreskrifter och anvisningarna på ett säkert ställe för framtida användning.

Säker arbetsmiljö

Håll arbetsområdet rent och väl belyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor.
Använd inte produkten i omgivningar med explosionsrisk där det finns brännbara vätskor, gaser eller damm.
Håll barn och obehöriga personer på betryggande avständ under arbetet med produkten.
- Använd endast produkten inom det definierade driftområdet.
▶ Observera landsspecifika föreskrifter för att förebygga olyckor.

Elektrisk säkerhet

Skydda produkten mot regn och väta. Fukt som tränger sig in kan orsaka kortslutningar, elstötar, brännskador eller explosioner.
- Även om produkten är skyddad mot inträngande fukt, bör du torka den torr innan du lägger ner den i transportväskan.

Personsäkerhet

• Var uppmärksam, se upp med vad du gör och använd mätinstrument med förnuft. Använd aldrig mätinstrument om du är trött eller påverkad av droger, alkohol eller medicin. En kort sekund av bristande uppmärksamhet när du arbetar med ett mätinstrument kan leda till att du skadar dig själv eller någon annan svårt.
  Undvik en onormal kroppshållning. Se till att du står stadigt och håller balansen.
  Använd personlig skyddsutrustning. Personlig skyddsutrustning minskar risken för skador.
• Säkerhetsanordningarna får inte avaktiveras och anvisnings- och varningsskyltarna får inte tas bort.
  Undvik oavsiktlig igångsättning. Kontrollera att mätinstrumentet är avstängt innan du ansluter det till batteriet, tar upp det eller bär det.
  Använd produkt och tillbehör enligt dessa anvisningar och enligt föreskrifterna för just denna typ av verktyg. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om produkterna används för andra ändamål än de avsedda kan fara uppstå.
• Var alltid uppmärksam och följ alltid säkerhetsreglerna för mätinstrument även om du är van vid att använda mätinstrumentet. Oförsiktig hantering kan leda till allvarliga skador inom bråkdelar av en sekund.
• Mätinstrumentet får inte användas i närheten av medicinska instrument.

Användning och hantering av mätinstrument

• Använd endast produkten och dess tillbehör om den är fullt funktionsduglig.
  Förvara mätinstrument oåtkomligt för barn. Produkten får inte användas av personer som inte är vana eller inte har läst dessa anvisningar. Mätinstrument är farliga om de används av oerfarna personer.
  ▶ Underhåll mätinstrumenten noggrant. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar och att komponenter inte har brustit eller skadats så att mätinstrumentets funktion påverkas negativt. Se till att få skadade delar reparerade innan du använder mätinstrumentet. Många olyckor beror på dåligt underhållna mätinstrument.

Produkten får aldrig ändras eller byggas om. Ändringar eller modifikationer som inte uttryckligen har tillåtits av Hilti kan komma att begränsa användarens rätt att ta instrumentet i drift.
Före viktiga mätningar och om du tappar mätinstrumentet eller på annat sätt inverkar på det mekaniskt, måste du kontrollera dess precision.
Mätresultaten kan påverkas av vissa omgivningsförhållanden. Det inkluderar t.ex. närhet till verktyg som sänder ut kraftfulla magnetiska eller elektromagnetiska fält, vibrationer eller temperaturändringar.
- Snabbt förändrade mätförhållanden riskerar att förvanska mätresultatet.
- Låt alltid produkten anta omgivningens temperatur innan du använder den, om den har flyttats från stark kyla till ett varmare utrymme eller omvänt. Stora temperaturskillnader kan leda till manövreringsfel och felaktiga mätresultat.
- Kontrollera att tillbehöret sitter fast ordentligt vid användning med adapter och tillbehör.
- Även om mätinstrumentet är konstruerat för användning på byggplatser bör det hanteras varsam i likhet med andra optiska och elektriska instrument (såsom kikare, glasögon, kameror).
- Håll de angivna drift- och förvaringstemperaturerna.

2.2 Ytterligare säkerhetsanvisningar för lasermätinstrument

• Om produkten öppnas på fel sätt kan laserstrålar som överskrider klass 2 tränga ut. Låt endast Hilti kundservice reparera produkten.
  Säkra den plats där mätningen ska ske. När du ställer upp instrumentet, kontrollera att det inte finns risk för att strålen från produkten träffar människor i närheten eller dig själv. Laserstrålarna bör riktas långt under eller över ögonhöjd.
• Håll laserutgångsfönstret rent och torrt för att undvika mätfel.
• Kontrollera produktens noggrannhet före mätning/användning och gör om kontrollen med jämna mellanrum under användning.
• Mätningar i närheten av reflekterande föremål eller ytor samt genom glasskivor eller liknande material kan ge felaktiga mätresultat.
  Montera produkten på ett därtill avsett fäste, på ett stativ eller ställ den på ett jämnt underlag.
• Arbete med avvägningsstänger i närheten av högspänningsledningar är inte tillåtet.
  Se till att inga andra laserinstrument används i närheten eftersom det kan påverka din mätning.
• Lys inte med laserstrålen ut över områden som du inte har uppsikt över.

2.3 Extra säkerhetsföreskrifter

• Använd endast produkten och dess tillbehör om den är fullt funktionsduglig.
• Produkten eller dess tillbehör får inte byggas om eller ändras.
  Risk för personskada på grund av nedfallande verktyg och/eller tillbehör. Kontrollera att batteriet och det monterade tillbehöret sitter fast ordentligt innan du påbörjar arbetet.

2.4 Elektromagnetisk kompatibilitet

Även om instrumentet uppfyller de högt ställda kraven i tillämpliga föreskrifter, kan Hilti inte utesluta följande:

• Instrumentet kan störa andra instrument (t.ex. navigationsutrustning i flygplan).
• Instrumentet kan störas av stark strålning, vilket kan leda till felaktiga resultat.

I dessa och andra fall då osäkerhet råder bör kontrollmätningar utföras.

2.5 Omsorgsfull hantering och användning av batterier

• Observera följande säkerhetsanvisningar för säker hantering och användning av litiumjonbatterier.
  Om åtgärderna inte följs kan det leda till hudirritation, svåra frätskador, kemiska brännskador, bränder och/eller explosioner.
• Använd endast batterier som är fullt funktionsdugliga.
• Hantera batterierna varsamt för att undvika skador och läckage av hälsovådliga syror!
  ▶ Batterier får absolut inte modifieras eller manipuleras!
  ▶ Batterier får inte tas isär, klämmas, upphettas till mer än 80 °C (176 °F) eller brännas upp.
  Använd inte och ladda inte batterier som har utsatts för slag eller på annat sätt är skadade. Kontrollera batterierna regelbundet för att se om de uppvisar tecken på skador.
• Använd aldrig återvunna eller reparerade batterier.
• Använd aldrig batteriet eller ett batteridrivet elverktyg som slagverktyg.

HILTI

• Utsätt aldrig batterierna för direkt solljus, förhöjda temperaturer, gnistor eller öppna lågor. Detta kan leda till explosioner.
  Rör inte batteripolerna med dina fingrar, verktyg, smycken eller andra elektriskt ledande föremål av metall. Detta kan skada batteriet och orsaka såväl materiella skador som personskador.
  Håll batterierna borta från regn, väta och vätskor. Fukt som tränger sig in kan orsaka kortslutningar, elstötar, brännskador och explosioner.

Använd endast batteriladdare och elverktyg som är avsedda för denna typ av batteri. Läs också igenom uppgifterna i motsvarande bruksanvisning.

- Använd inte och förvara inte batteriet i explosionsfarliga miljöer.

- Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ batteriet på en plats där inget riskerar att fatta eld och på betryggande avständ från brännbart material. Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service eller läs dokumentet "Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier".

Följ de särskilda föreskrifter som gäller för transport, förvaring och användning av litiumjonbatterier.

Läs säkerhetsanvisningarna för användning av Hilti litiumjonbatterier som du hittar genom att skanna QR-koden i slutet av denna bruksanvisning.

3 Beskrivning

3.1 Översikt

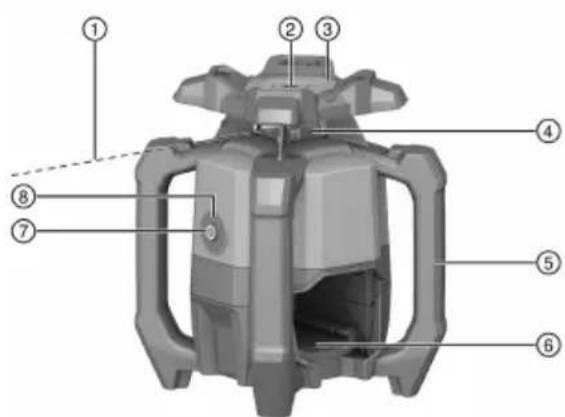

① Laserstråle (rotationsplan)
② Referensstråle
③ Riktmedel (sikte och korn) X-axel
④ Laserfönster
⑤ Handtag
⑥ Gränssnitt för batteri
⑦ På/av-knapp
⑧ Indikator för driftstatus (LED)

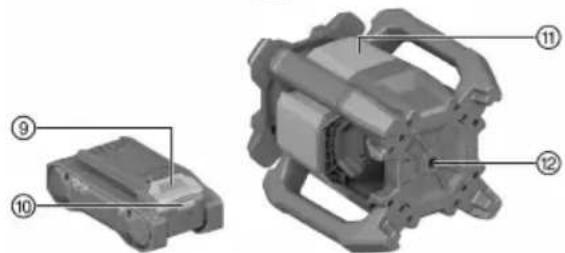

⑨ Batteriets upplåsningsknapp
⑩ Statusindikering för batteri
⑪ Position märkskylt
⑫ Bottenplatta med 5/8" gängor

3.2 Avsedd användning

Den beskrivna produkten är en rotationslaser med en roterande, synlig röd laserstråle och en 90° referensstråle. Rotationslasern kan användas horisontellt. Produkten är avsedd för bestämning, överföring och kontroll av vågräta höjdprofiler, till exempel överföring av meter- och höjdmarkeringar.

• Använd endast de Hilti Nuron-litiumjonbatterier från typserien B 22 som anges i denna tabell med produkten.
• Använd endast Hiltis batteriladdare från de typserier som anges i denna tabell.

3.3 Leveransinnehåll

Rotationslaser, lasermottagare PRA 4, lasermottagarhållare PRA 83, 2 st. AA-batterier (gäller ej alla marknader), bruksanvisning, tillverkarcertifikat, väska

Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group

3.4 På/av-knappens funktioner

Du slår på eller stänger av rotationslasern genom att trycka in och släppa på/av-knappen.

Dessutom kan du aktivera följande funktioner med på/av-knappen:

- Om du trycker på knappen i minst 10 sekunder när rotationslasern är avstängd, slås rotationslasern på med avaktiverad stötvarningsfunktion. 137

3.5 Lasermottagare

Hilti-lasermottagare visar digitalt avståndet mellan den träffande laserstrålen (laserplan) på detekteringsfönstret och markeringsskåran på lasermottagaren. Laserstrålen kan även tas emot över större avstånd.

3.6 Automatisk frånkoppling

Automatisk frånkoppling sker i de fall då ingen nivellering uppnås, eftersom rotationslasern:

• lutar för mycket mot horisontalplanet.
• har ett internt mekaniskt problem.

- har rubbats ur sitt läge på grund av skakningar eller stötar.

Efter frånkopplingen stängs rotationen av och indikatorn för driftstatus blinkar snabbt orange.

Stäng av rotationslasern och slå på den igen. Kontakta Hilti-service om problemet kvarstår.

3.7 Stötvarningsfunktion

Om rotationslasernrubbasunderdriftsåattdenhamnarurnivå, kopplar den inbyggdastötvarningsfunktionen om produkten till varningsläge. Stötvarningsfunktionen aktiveras först två minuter efter det att nivelleringen är slutförd.

När rotationslasern är i varningsläge:

• blinkar indikatorn för driftstatus långsamt orange.
• stannar rotationshuvudet och laserstrålen slocknar.

Rotationslasern har en indikator för driftstatus, där olika typer av driftstatus kan visas.

Status Betydelse
Indikatorn för driftstatus lyser med fast grönt sken. Rotationslasern är påslagen, nivellerad och i normalt driftläge.
Indikatorn för driftstatus blinkar sakta grönt. Rotationslasern nivelleras.
Indikatorn för driftstatus lyser med fast orange sken.	Stötvarningsfunktionen är avaktiverad. Rotationslasern är påslagen, nivellerad och i normalt driftläge.
Indikatorn för driftstatus blinkar sakta orange. Stötvarningsfunktionen är avaktiverad. Rotationslasern nivelleras.
Indikatorn för driftstatus blinkar snabbt orange.	Rotationslasern har ett fel. Kontrollera rotationslaserns uppställning (t.ex. vibrationsfri, plan yta etc.).
Indikatorn för driftstatus blinkar rött (3 långa, 3 ta, 3 långa, paus).	kÄrotationslasern är defekt. Vänd dig tillHiltiService.

Hilti Nuron litiumjonbatterier kan visa laddningsstatus, felmeddelanden och batteristatus.

3.9.1 Visning av laddningsstatus och felmeddelanden

WARNING

Risk för personskada på grund av nedfallande batterier.

När du har satt i batteriet och tryckt ner frigöringsknappen, kontrollera att batteriet har hakat i korrekt i verktyget igen.

För att visa följande indikeringar, tryck ner batteriets frigöringsknapp.

Laddningsstatus och eventuella störningar visas så länge den anslutna produkten är påslagen.

Status Betydelse
Fyra (4) lysdioder lyser med fast grönt sken Laddningsstatus: 100 % till 71 %
Tre (3) lysdioder lyser med fast grönt sken Laddningsstatus: 70 % till 51 %
Två (2) lysdioder lyser med fast grönt sken Laddningsstatus: 50 % till 26 %
En (1) lysdiod lyser med fast grönt sken Laddningsstatus: 25 % till 10 %
En (1) lysdiod blinkar långsamt grönt Laddningsstatus: < 10 %
En (1) lysdiod blinkar snabbt grönt Litiumjonbatteriet är helt urladdat. Ladda batteriet.Kontakta Hilti-service om lysdioden fortfarande blinkar snabbt efter att batteriet har laddats.
En (1) lysdiod blinkar snabbt gult Litiumjonbatteriet eller den anslutna produkten är överbelastad, för varm, för kall eller så föreligger ett annat fel.Ställ in produkten och batteriet på den rekommen-derade arbetstemperaturen och undvik att överbelasta produkten vid användning.Kontakta Hilti-service om meddelandet kvarstår.
En (1) lysdiod lyser gult Litiumjonbatteriet och produkten är inte kompatibla med varandra. Kontakta Hilti-service.
En (1) lysdiod blinkar snabbt rött Litiumjonbatteriet är spärrat och kan inte användas.Kontakta Hilti-service.

För att kontrollera batteriets status, håll frigöringsknappen nedtryckt i minst tre sekunder. Systemet registrerar inga potentiella funktionsfel i batteriet till följd av missbruk som t.ex. fall, punkteringsskador, externa värmeskador osv.

Status Betydelse
Alla lysdioder lyser i turordning och därefter lyser en (1) lysdiod grönt.	Batteriet kan fortfarande användas.
Alla lysdioder lyser i turordning och därefter blink en (1) lysdiod snabbt gult.	Begäran om batteristatus kunde inte slutföras.Upprepa proceduren eller kontaktaHilti-service.
Alla lysdioder lyser i turordning och därefter lyser en (1) lysdiod med fast rött sken.	Om en ansluten produkt kan fortsätta användas är den kvarvarande batterikapaciteten under 50 %.Om en ansluten produkt inte kan användas längre har batteriet nätt slutet på sin livslängd och måste bytas ut. KontaktaHilti-service.

4 Teknisk information

4.1 Produktinformation

Produktgeneration		01
Märkspänning		21,6 V
Märkström		160 mA
Mottagningsräckvidd med PRA 400 (Diameter)		800 m(2 624 ft - 8 in)
Precision vid 10 m (under standardmässiga omgivningsförhåll den enligt MIL-STD-810G)		±0,5 mm(±0,02 in)
Rotationshastighet		600 varv/min
Laser		Synlig, laserklass 2;EN/IEC 60825-1:2014
Våglängd (λ)		630 nm ... 650 nm
Utgångseffekt (P)	Rotationsla-serstråle	< 3,5 mW , ≥ 300 varv/min
Utgångseffekt (P) Referenslaser-	stråle	< 1 mW
Pulstid (tp)		490 ns
Pulsfrekvens (f)		1 MHz
Självnivelleringsområde		±5°
Max. användningshöjd över referenshöjd		2 000 m(6 561 ft - 8 in)
Max. relativ luftfuktighet		80 %
Omgivningstemperatur vid drift		-20 °C ... 50 °C(-4 °F ... 122 °F)
Förvaringstemperatur		-25 °C ... 63 °C(-13 °F ... 145 °F)
Vikt		2,60 kg(enligt EPTA-Procedure 01 utan batteri)
Stativgänga		5/8 in
Falltesthöjd (vid standardmässiga omgivningsförhållanden enligt MIL-STD-810G)		1,5 m(4 ft - 11,1 in)
Kapslingsklass enligt IEC 60529		IP66(Utan batteri)
Föroreningsgrad enligt IEC 61010-1		2
Referensstråle		Permanent stråle, i rät vinkel mot rotationsplanet

4.2 Batteri

Batteriets driftspänning	21,6 V
Batteriets vikt	Se kapitlet "Avsedd använd- ning"
Omgivningstemperatur vid drift	-17 °C ... 60 °C(1 °F ... 140 °F)
Förvaringstemperatur	-20 °C ... 40 °C(-4 °F ... 104 °F)
Batteritemperatur när laddningen påbörjas	-10 °C ... 45 °C(14 °F ... 113 °F)

5 Förberedelser för arbete

WARNING

Risk för personskada till följd av oavsiktlig start!

• Kontrollera att produkten är avstängd innan du sätter i batteriet.
• Ta alltid bort batteriet innan du gör några inställningar på verktyget eller byter tillbehörsdelar.

WARNING

Risk för personskada på grund av kortslutning eller nedfallande batteri!

• Kontrollera innan du sätter in batteriet i produkten att både batteriets och produktens kontakter är fria från smuts och andra hinder.
• Säkerställ att batteriet alltid hakar i ordentligt.

Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten.

1. Läs batteriladdarens bruksanvisning innan du laddar batteriet.
2. Se till att batteriets och batteriladdarens sladdar är rena och torra.
3. Ladda batteriet i en godkänd batteriladdare. 136

5.2 Sätta i batteriet

WARNING

Risk för personskada på grund av kortslutning eller nedfallande batteri!

• Kontrollera innan du sätter in batteriet i produkten att både batteriets och produktens kontakter är fria från smuts och andra hinder.

• Säkerställ att batteriet alltid hakar i ordentligt.

• Ladda batterierna helt innan de används första gången.

• Skjut in batteriet i produkten tills det hakar i med ett klick.
• Kontrollera att batteriet sitter stadigt.

5.3 Ta ut batteriet

1. Tryck in upplåsningsknappen till batteriet.
2. Dra ut batteriet ur produkten.

5.4 Fallskydd 2

! WARNING

Risk för personskada på grund av nedfallande verktyg och/eller tillbehör!

• Använd bara den Hilti-verktygslina som är rekommenderad för din produkt.
• Kontrollera om verktygslinans fästpunkt är skadad inför varje användning.

Observera nationella föreskrifter för arbeten på höga höjder.

Använd uteslutande Hilti verktygslina #2261971 som fallskydd för denna produkt.

Fäst verktygslinan med öglan på produkten så som bilden visar. Kontrollera att det sitter stadigt fast.
- Fäst karbinhaken i en bärande struktur. Kontrollera att karbinhaken sitter fast ordentligt.

Följ bruksanvisningen till Hilti verktygslina.

6 Användning

Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten.

6.1 Korrekt hantering av rotationslaser och batteri 3

Hilti Nuron-litiumjonbatterier saknar kapslingsklass. Skydda batteriet från regn och väta.

1. Arbete i horisontellt läge/lutningsläge.
2. Förvaring eller transport i lutande läge.
   När rotationslasern ska transporteras eller inte ska användas ska du alltid placera den så att batterifacket och batteriet inte är vända uppåt, så att ingen fukt kan tränga in.

6.2 Slå på/av rotationslasern och arbeta i horisontellt läge

Före viktiga mätningar bör du kontrollera rotationslaserns precision, särskilt efter att den har fallit till marken, utsatts för ovanlig påverkan eller lagrats under en längre tid.

1. Placera rotationslasern på en plan, stabil, vibrationsfri och stötdämpad yta eller montera den på en lämplig hållare.

Du kan använda en vägghållare eller ett stativ. Bärytans lutningsvinkel får vara maximalt ± 5°.

1. Tryck på knappen ^① .

2. Rotationslasern nivelleras. Indikatorn för driftstatus blinkar sakta grönt.
   Så snart nivelleringen är klar slås laserstrålen på och roterar. Först blinkar indikatorn för driftstatus 5 gånger snabbt grönt och sedan lyser den med fast grönt sken.

3. Tryck på knappenigen, om du vill stänga av rotationslasern.

6.3 Avaktivera stötvarningsfunktion

1. När rotationslasern är avstängd håller du på/av-knappen intryckt i minst 10 sekunder.

▶ Rotationslasern slås på med avaktiverad stötvarning.
- Indikatorn för driftstatus blinkar eller lyser orange. 137

1. Om du vill aktivera stötvarningsfunktionen igen, stänger du av rotationslasern och sätter på den igen genom att trycka in och släppa på/av-knappen.

7 Lasermottagare PRA 4

Den utförliga bruksanvisningen till lasermottagaren PRA 4 finns → här.

7.1 Mottagning av laserstrålen med lasermottagaren

1. Tryck på knappen på lasermottagaren för att slå på den.
2. Håll lasermottagaren med detekteringsfönstret direkt i nivå med laserstrålen.

▶ Laserstrålens mottagning visas optiskt och akustiskt.
- Lasermottagaren visar laserplanets avständ till markeringsskåran.
- Flytta lasermottagaren eller rotationslasern uppåt eller nedåt, beroende på den aktuella situationen, tills rotationsplanet stämmer överens med markeringsskåran och lasermottagaren visar värdet "0".

1. Håll lasermottagaren stilla eller fixera den under inriktningen. Säkerställ fri sikt mellan lasermottagaren och rotationslasern.

8 Skötsel och underhåll

WARNING

Risk för personskada vid anslutet batteri!

- Ta alltid bort batteriet innan skötsel och underhåll utförs!

Skötsel av produkten

• Ta försiktigt bort smuts som sitter fast.
• Rengör höljet bara med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.
• Använd en ren och torr trasa för att rengöra produktens kontakter.

Rengöring av laserns utgångsfönster

• Blås bort damm från laserutgångsfönstret.
  ▶ Ta inte på laserutgångsfönstret.

Rengöring med alltför sträva material kan komma att repa glaset och därmed försämra instrumentets precision.

Skötsel av litiumjonbatterier

• Använd aldrig ett batteri med tilltäppta ventilationsspringor. Rengör ventilationsspringorna försiktigt med en torr och mjuk borste.
• Undvik att utsätta batteriet för onödigt mycket damm eller smuts. Utsätt aldrig batteriet för väta (t.ex. genom att sänka ner det i vatten eller låta det stå i regnet).

Om ett batteri har blivit genomblött ska det hanteras som ett skadat batteri. Förvara det i en brandsäker behållare och kontakta Hilti-service.

HILTI

• Håll batteriet fritt från främmande olja och fett. Låt inte onödigt mycket damm eller smuts ansamlas på batteriet. Rengör batteriet med en mjuk borste eller en ren och torr trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.
  Rör inte vid batteriets kontakter och ta inte bort fettet på kontakterna som har applicerats i fabriken.
• Rengör höljet bara med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.

Underhåll

WARNING

Risk för elstöt! Felaktigt utförda reparationer på elektriska delar kan leda till svåra skador och brännskador.

▶ Reparationer på de elektriska delarna får endast utföras av behörig fackman.
- Kontrollera regelbundet att inga synliga delar har skadats och att alla reglage fungerar som de ska.
- Använd inte produkten om den uppvisar skador eller funktionsstörningar. Låt Hilti Service reparera produkten omgående.
- Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras.

Använd endast originalreservdelar, -förbrukningsmaterial och -tillbehör för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group

8.1 Kontrollera mätprecisionen

För att kunna uppfylla de tekniska specifikationerna bör instrumentet kontrolleras regelbundet (åtminstone före varje större mätning).

Om instrumentet har tappats eller ramlat från hög höjd måste du försäkra dig om att instrumentet fungerar som det ska. I följande fall kan du utgå från att instrumentet fungerar problemfritt:

• Fallet skedde från en lägre höjd än den fallhöjd som anges i den tekniska informationen.
• Instrumentet fungerade utan problem även före fallet.
• Instrumentet fick inga mekaniska skador vid fallet (t.ex. brott på pentaprismat).
• Instrumentet avger en roterande laserstråle när det används.

8.2 Kontrollera horisontell huvud- och tväraxe

1. Ställ upp ett stativ ca 20 m (66 ft) från en vägg och rikta in stativhuvudet horisontellt med hjälp av ett vattenpass.
2. Montera rotationslasern på stativet och rikta in rotationslasern med hjälp av siktskåran mot väggen.
3. Bild a: Fånga in en punkt (1) med lasermottagaren och markera punkten på väggen.
4. Vrid rotationslasern 90° medurs runt mittaxeln. Rotationslaserns höjd får inte ändras.
5. Bild b: Fånga in en andra punkt (2) med lasermottagaren och markera punkten på väggen.
6. Bild c och d: Upprepa de två föregående stegen två gånger till. Fånga in punkterna (3) och (4) med lasermottagaren och markera punkterna på väggen.

Utförs detta noggrant ska det vertikala avständet mellan de båda markerade punkterna (1) och (3) (huvudaxel) respektive punkterna (2) och (4) (tväraxel) alltid vara < 2 mm (vid 20 m) (< 0,08 tum vid 66 fot). Vid större avvikelse ska du skicka rotationslasern till Hilti-service för kalibrering.

8.3 Hilti-service för mätteknik

Mätinstrumentet kontrolleras av Hilti-service för mätteknik. Om avvikelser konstateras åtgärdas dessa och instrumentet kontrolleras på nytt för att garantera att det uppfyller specifikationerna. Uppfyllandet av specifikationerna vid tiden för kontrollen styrks skriftligen med ett servicecertifikat. Vi rekommenderar:

• Välj lämpligt kontrollintervall utifrån hur instrumentet används.
• Låt Hilti-service för mätteknik kontrollera instrumentet om det har utsatts för större påfrestningar än vanligt eller om du ska utföra viktiga mätarbeten. Lämna dock alltid in instrumentet för kontroll minst en gång om året.

Den kontroll som utförs av Hilti-service för mätteknik befriar inte användaren från ansvaret att kontrollera mätinstrumentet före och under pågående arbete.

9 Transport och förvaring

Transport av batteridrivna insatsverktyg och batterier

FÖRSIKTIGHET

▶ Ta ut batteriet/batterierna.
- Transportera aldrig batterierna löst liggande. Under transport ska batterierna skyddas mot alltför hårda stötar och vibrationer samt hållas isolerade från eventuella ledande material eller andra batterier så att de inte kommer i kontakt med andra batteripoler och orsakar en kortslutning. Observera lokala transportföreskrifter för batterier.
▶ Batterier får inte skickas per post. Vänd dig till ett fraktbolag om du vill skicka intakta batterier.
- Kontrollera produkt och batterier före varje användning samt före och efter längre transport för att se till att de inte är skadade.

Förvaring av batteridrivna insatsverktyg och batterier

WARNING

Oavsiktlig skada på grund av trasiga eller läckande batterier. !

- Förvara alltid produkten utan insatta batterier.

Förvara produkt och batterier svalt och torrt. Följ de temperaturgränsvärden som anges i den tekniska informationen 138.
- Förvara inte batterierna i batteriladdaren. Ta alltid ur batteriet ur laddaren när laddningen är klar.
- Förvara aldrig batterier i solen, på värmekällor eller bakom glas.
Förvara produkt och batterier utom räckhåll för barn och obehöriga personer.
- Kontrollera produkt och batterier före varje användning samt före och efter längre tids förvaring för att se till att de inte är skadade.

10 Felsökning

Observera batteriets statusindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri 137.

Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand.

Fel Möjlig orsak Lösning
Batteriets lysdioder indikerar ingenting	Fel på batteriet. ► Kontakta Hilti-service.
Batteriet hakar inte i med ett hörbart klick.	Batteriets låsmekanism är smutsig.	► Rengör låsmekanismen och sätt i batteriet igen.
Kraftig värmeutveckling i pro-dukten eller batteriet.	Elektriskt fel	► Stäng av produkten omedelbart, ta ut batteriet och syna det, ldet svalna och kontakta Hilti-service.

11 Avfallshantering

WARNING

Risk för personskada på grund av felaktig avfallshantering! Hälsorisk på grund av läckande gaser eller syror.

▶ Skicka aldrig iväg skadade batterier!
Täck anslutningarna med ett icke ledande material för att förhindra kortslutningar.
- Kassera batterier så att de inte kan hamna i händerna på barn.
Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral.

Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder tar Hilti tillbaka din gamla enhet för återvinning. Fråga Hilti kundservice eller din säljare.

12 Tillverkargaranti

Vänd dig till din lokala Hilti-representant om du har frågor om garantivillkoren.

13 Ytterligare information

Tillbehör, systemprodukter och mer information om din produkt hittar du här.

RoHS (föreskrifter för begränsning av användningen av farliga ämnen)

Tabellen gäller för den kinesiska marknaden.

限用物質含有情況標示聲明書

Denna tabell gäller för den taiwanesiska marknaden.

14 Hilti-litiumjonbatterier

Anvisningar för säkerhet och användning

I denna dokumentation används begreppet batteri för Hiltis uppladdningsbara litiumjonbatterier där flera litiumjonceller har slagits samman. De är avsedda för Hiltis elverktyg och får endast användas till dessa.

Använd endast originalbatterier från Hilti!

Beskrivning

Hilti-batterier är utrustade med cellhanterings- och cellskyddssystem.

Batterierna består av celler som innehåller lagringsmaterial av litiumjoner, vilka möjliggör en hög specificerad energitäthet. Litiumjoncellerna utsätts för en väldigt liten minneseffekt, men reagerar kraftigt på ovarsam hantering, fullständig urladdning eller höga temperaturer.

De produkter som är godkända för Hilti-batterier hittar du i din Hilti Store eller på: www.hilti.group

Säkerhet

- Observera följande säkerhetsanvisningar för säker hantering och användning av litiumjonbatterier.

Om åtgärderna inte följs kan det leda till hudirritation, svåra frätskador, kemiska brännskador, bränder och/eller explosioner.

• Hantera batterierna varsamt för att undvika skador och läckage av hälsovådliga syror!
  ▶ Batterier får absolut inte modifieras eller manipuleras!
  ▶ Batterier får inte tas isär, klämmas, hettas upp över 80 °C eller brännas.

HILTI

Använd inte och ladda inte batterier som har utsatts för slag eller på annat sätt är skadade. Kontrollera batterierna regelbundet för att se om de uppvisar tecken på skador.
- Använd aldrig återvunna eller reparerade batterier.
- Använd aldrig batteriet eller ett batteridrivet elverktyg som slagverktyg.
Utsätt aldrig batterierna för direkt solljus, förhöjda temperaturer, gnistor eller öppna lågor. Detta kan leda till explosioner.
Rör inte batteripolerna med dina fingrar, verktyg, smycken eller andra elektriskt ledande föremål av metall. Detta kan skada batteriet och orsaka såväl materiella skador som personskador.
Håll batterierna borta från regn, väta och vätskor. Fukt som tränger sig in kan orsaka kortslutningar, elstötar, brännskador och explosioner.
Använd endast batteriladdare och elverktyg som är avsedda för denna typ av batteri. Läs också igenom uppgifterna i motsvarande bruksanvisning.
- Använd inte och förvara inte batteriet i explosionsfarliga miljöer.
- Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ batteriet på en plats där inget riskerar att fatta eld och på betryggande avständ från brännbart material. Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Följ anvisningarna i kapitel Åtgärder vid batteribrand.

• Kontakta alltid din Hilti-servicepartner om ett batteri är skadat.
• Använd aldrig ett batteri som läcker syra.
  Undvik att läckande batterisyra kommer i direkt kontakt med ögonen eller huden. Bär alltid skyddshandskar och skyddsglasögon i samband med hantering av batterisyra.
  Använd ett för ändamålet godkänt kemiskt rengöringsmedel för att få bort batterisyra som läckt ut. Observera lokala rengöringsföreskrifter för batterisyra.
  Lägg det defekta batteriet i en icke brännbar behållare och täck det med torr sand, kritpulver (CaCO3) eller silikat (vermikulit). Sätt slutligen på locket så att det är lufttätt och förvara behållaren långt ifrån brännbara gaser, vätskor eller föremål.
  Kassera behållaren hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Observera lokala transportföreskrifter för skadade batterier.

Se upp om batteriet beter sig onormalt, t.ex. om det inte laddar korrekt, har ovanligt lång laddningstid, uppvisar märkbart minskad arbetskapacitet, ovanliga LED-aktiviteter eller om det läcker batterisyra. Detta är tecken på invändiga problem.

- Kontakta Hilti-service om du misstänker att batteriet har ett invändigt problem.

- Om batteriet slutat fungera, inte längre vill ladda eller om det läcker batterisyra måste du kassera det. Se kapitel Underhåll och avfallshantering.

Åtgärder vid batteribrand

WARNING

Faror vid batteribrand! Brinnande batterier utsöndrar farliga och explosiva vätskor och ångor som kan leda till frätskador, brännskador eller explosioner.

• Använd din personliga skyddsutrustning när du ska släcka en batteribrand.
  Se till att det finns god ventilation så att farliga och explosiva gaser kan ledas bort.
• Lämna rummet omedelbart vid intensiv rökutveckling.
  ▶ Uppsök läkare om du upplever irritation i luftvägarna.
• Ring 112 innan du påbörjar släckningsförsök.
  Släck batteribränder med enbart vatten från längsta möjliga avständ. Pulversläckare och brandfilter har ingen verkan på litiumjonbatterier. Bränder i batteriets närhet kan bekämpas med vedertagna släckningsmedel.
  Försök inte att flytta på stora mängder brinnande batterier. Avlägsna icke berörda material i batteriets närhet för att isolera de berörda batterierna.

Om ett batteri ryker, brinner eller inte svalnar:

Ta upp batteriet med en spade och lägg det i en hink med vatten. Den kylande effekten minskar den övergripande risken för brand i de battericeller som ännu inte uppnått en kritisk temperatur.
▶ Låt batteriet ligga i hinken 24 timmar, tills det har svalnar helt.
Se kapitel Hantering av skadade batterier.

Uppgifter för transport och förvaring

▶ Omgivningstemperatur mellan -17^ och +60^ / 1^ och 140^ .

• Förvaringstemperatur mellan -20°C och +40°C / -4°F och 104°F.
• Förvara inte batterierna i batteriladdaren. Ta alltid ur batteriet ur laddaren när laddningen är klar.
  Förvara batterierna torrt och svalt. En sval förvaring förlänger batteriets livslängd. Förvara aldrig batterierna i direkt solsken, på värmeelement eller bakom glasrutor.
  ▶ Batterier får inte skickas per post. Vänd dig till ett fraktbolag om du vill skicka intakta batterier.
• Transportera aldrig batterierna liggande löst. Under transport ska batterierna skyddas mot alltför hårda stötar och vibrationer samt hållas isolerade från eventuella ledande material eller andra batterier så att de inte kommer i kontakt med andra batteripoler och orsakar en kortslutning. Observera lokala transportföreskrifter för batterier.

Underhåll och avfallshantering

Håll batteriet rent och fritt från olja och fett. Undvik onödigt damm eller smuts på batteriet. Rengör batteriet med en torr och mjuk pensel eller en ren och torr trasa.
Använd aldrig ett batteri med tilltäppta ventilationsspringor. Rengör ventilationsspringorna försiktigt med en torr och mjuk borste.
- Förhindra att främmande partiklar tränger in.
Låt ingen fukt tränga in i batteriet. Om det trängt in fukt i batteriet ska du hantera det som ett skadat batteri och isolera det i en icke brännbar behållare.

Se kapitel Hantering av skadade batterier.

• Bristfällig avfallshantering kan orsaka hälsorisker på grund av läckande gaser eller vätskor. Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Observera lokala transportföreskrifter för skadade batterier.
  ▶ Batterier får inte kastas i hushållssoporna.
  Kassera batterier så att de inte kan hamna i händerna på barn. Täck anslutningarna med ett icke ledande material för att förhindra kortslutningar.

Händtering av resirkulerbare materialer

Ikke kast elektriske apparater eller batterier i husholdningsavfallet

Hilti li-lon-batteri

Hilti Lader

Det skjer en automatisk utkobling när ingen nivellering oppnås fordi rotasjonslaseren:

3.9.2 Indikering av batteriets tilstand

sv Försäkran om överensstämmelse

Försäkran om överensstämmelse

Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder.

Den tekniska dokumentationen finns sparad här:
