Vrsta izdelka	Rotacijski laserski nivo
Znamka	Hilti
Model	PR 4-22
Teža (brez baterije)	2,60 kg
Napajanje	Li-Ion baterija Hilti Nuron serija B 22, 21,6 V
Doseg (s sprejemnikom PRA 400)	Do 800 m premera
Natančnost	< 2 mm na 20 m (glavna in prečna os)
Laserski razred	Razred 2 (IEC 60825-1:2014)
Valovna dolžina	630 – 650 nm
Območje samoniveliranja	±5°
Delovna temperatura	-20 °C do 50 °C
Stopnja zaščite (brez baterije)	IP66
Hitrost vrtenja	600 vrt/min
Glavne funkcije	Samoniveliranje, opozorilo pred udarcem, samodejni izklop, referenčni žarek
Čiščenje in vzdrževanje	Očistite ohišje z rahlo vlažno krpo; izpihajte lasersko okno s suhim zrakom
Varnost	Ne glejte neposredno v laserski žarek; uporabljajte samo originalno Hilti dodatno opremo
Nadomestni deli in popravljivost	Obrnite se na Hilti servis; uporabljajte izključno originalne Hilti baterije in polnilnike
Splošne informacije	Profesionalni rotacijski laser z vidnim rdečim žarkom, dobavljen s sprejemnikom PRA 4 in nosilcem PRA 83

Pogosto zastavljena vprašanja - PR 4-22 HILTI

Kako vklopiti rotacijski laser PR 4-22?

Na kratko pritisnite gumb za vklop/izklop. Laser se samonivelira in žarek se pojavi po nekaj sekundah.

Kaj pomeni hitro oranžno utripanje zaslona?

To pomeni napako: rotacijski laser se ni mogel samonivelirati ali je bil izpostavljen udarcu. Preverite, ali je na stabilni površini brez tresljajev, nato znova zaženite.

Kako izklopiti funkcijo opozorila pred udarcem?

Izklopite napravo, nato držite gumb za vklop/izklop pritisnjen ≥10 sekund. Laser se nato zažene z onemogočenim opozorilom (oranžen zaslon).

Katero baterijo uporabiti za PR 4-22?

Uporabljajte samo Li-Ion baterije Hilti Nuron serije B 22 (21,6 V). Združljivi polnilniki so Hilti serije, namenjene tem baterijam.

Kakšna je natančnost laserskega nivoja?

Natančnost je < 2 mm na 20 m (glavna in prečna os) v standardnih pogojih po MIL-STD-810G.

Kako očistiti lasersko okno?

Nežno izpihajte prah s suhim zrakom. Ne dotikajte se okna s prsti. Po potrebi uporabite čisto, suho krpo.

Kaj storiti, če je baterija prevroča na dotik?

Baterijo postavite na vidno, negorljivo mesto, stran od vnetljivih materialov. Pustite, da se ohladi. Če je po eni uri še vedno vroča, se obrnite na Hilti servis.

Kako preveriti merilno natančnost?

Postavite stojalo 20 m od stene, namestite laser, nato izvedite postopek preverjanja, opisan v navodilih (4 točke pri 90°). Navpično odstopanje mora biti < 2 mm.

Kakšen je največji doseg s sprejemnikom PRA 4?

Doseg lahko doseže 800 m premera z laserskim sprejemnikom PRA 400 (združljiv model).

Kako varno prevažati rotacijski laser?

Pred prevozom vedno odstranite baterijo. Uporabite Hilti pas za orodje (ref. 2261971), pritrjen na predvideno zanko. Napravo shranite v njenem kovčku.

NAVODILA ZA UPORABO PR 4-22 HILTI

• Opozorilo! Pred uporabo izdelka se prepričajte, da ste prebrali in razumeli navodila za uporabo, priložena izdelku, vključno z navodili, varnostnimi in drugimi opozorili, slikami in specifikacijami. Predvsem se seznanite z vsemi navodili, varnostnimi in drugimi opozorili, slikami, specifikacijami, sestavnimi deli in funkcijami. Če tega ne storite, lahko pride do električnega udara, požara in/ali hudih telesnih poškodb. Shranite navodila za uporabo, vključno z vsemi navodili ter varnostnimi in drugimi opozorili, za kasnejšo uporabo.
• Izdelki HILTI so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le pooblaščeno in ustrezno usposobljeno osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje in če se uporabljajo v nasprotju z namembnostjo.
• Priložena navodila za uporabo ustrezajo tehničnim standardom v času tiska. Aktualna različica je vedno na voljo na spletu na strani z izdelki Hilti. Odprite povezavo ali poskenirajte kodo QR v teh navodilih za uporabo, ki je označena s simbolom .
• Izdelek predajte drugi osebi le s temi navodili za uporabo.

1.2 Legenda

1.2.1 Opozorila

Opozorila opozarjajo na nevarnosti pri delu z izdelkom. Uporabljajo se naslednje signalne besede:

NEVARNOST

NEVARNOST !

- Za neposredno grozečo nevarnost, ki lahko pripelje do težjih telesnih poškodb ali do smrti.

OPOZORILO

OPOZORILO !

- Za morebitno grozečo nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

PREVIDNO

PREVIDNO !

- Za možno nevarnost, ki lahko pripelje do telesnih poškodb ali materialne škode.

1.2.2 Simboli v navodilih za uporabo

V navodilih za uporabo se pojavljajo naslednji simboli:

Upoštevajte navodila za uporabo

Navodila za uporabo in druge uporabne informacije

Ravnanje z materiali, ki jih je mogoče znova uporabiti

Električnih orodij in akumulatorskih baterij ne odstranjujte s hišnimi odpadki

Hilti Litij-ionska akumulatorska baterija

Hilti Polnilnik

1.2.3 Simboli na slikah

Na slikah so uporabljeni naslednji simboli:

Te številke označujejo slike, ki so na začetku teh navodil za uporabo.

3

Številke na slikah označujejo pomembne korake ali elemente, pomembne za izvedbo korakov. Ti koraki ali elementi so z ustreznimi številkami, npr. (3), označeni tudi v besedilu.

Na sliki Pregled so uporabljene številke položajev, ki se nanašajo na številke v legendi poglavja Pregled izdelka.

Ta znak opozarja, da morate biti pri uporabi izdelka še posebej pozorni.

1.3 Simboli, ki so odvisni od izdelka

1.3.1 Splošni simboli

Simboli, povezani z izdelkom

Izdelek podpira tehnologijo NFC, združljivo s platformama iOS in Android.

Li-Ion

Litij-ionska akumulatorska baterija

Akumulatorske baterije nikoli ne uporabljajte kot orodje za udarjanje.

Akumulatorske baterije nikoli ne izpustite. Ne uporabljajte akumulatorske baterije, ki je bila podvržena udarcem ali je kako drugače poškodovana.

Uporabljena vrsta modelov litij-ionskih akumulatorskih baterij Hilti. Upoštevajte navodila v poglavju Namenska uporaba.

Če je oznaka prisotna na izdelku, je bilo izvedeno testiranje pri ustreznem mestu za izdajo certifikatov glede na veljavne standarde za trg v ZDA in Kanadi.

1.4 Na izdelku

Informacije o laserju

LASERSKI ŽARKI! NE GLEJTE V ŽAREK!

Izdelek ustreza laserskemu razredu 2 na podlagi standarda IEC60825-1/EN60825-1:2014 in ustreza določbam CFR 21 § 1040 (Laser Notice 56).

Ta izdelek je potrošniški laserski izdelek in izpolnjuje zahteve EN 50689:2021.

2 Varnost

2.1 Splošna varnostna opozorila za merilne naprave

OPOZORILO! Preberite vsa varnostna opozorila in navodila. Merilne naprave lahko predstavljajo nevarnost, če se upravljajo na nepravilen način. Neupoštevanje varnostnih opozoril in navodil lahko privede do poškodb merilne naprave in/ali hujših telesnih poškodb.

Vsa varnostna opozorila in navodila shranite za v prihodnje.

▶ Poskrbite, da bo vaše delovno mesto vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko povzročijo nezgode. ▶ Prosimo, da izdelka ne uporabljate v okolju, kjer je nevarnost eksplozije in v katerem so gorljive tekočine, plini in prah. ▶ Ne dovolite otrokom in drugim osebam, da bi se med delom približali izdelku. - Izdelek uporabljajte samo v skladu z določenimi pogoji uporabe. ▶ Upoštevajte lokalne predpise za preprečevanje poškodb.

Električna varnost

• Izdelek zaščitite pred dežjem in vlago. Vdor vlage lahko povzroči kratek stik, električni udar, opekline ali eksplozije. Čeprav je izdelek zaščiten pred vdorom vlage, ga obrišite, preden ga pospravite v kovček ali torbico.

Varnost oseb

Bodite zbrani in pazite, kaj delate. Dela z merilno napravo se lotite razumno. Nikoli ne uporabljajte merilne naprave, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi merilne naprave lahko privede do resnih poškodb. - Izogibajte se neobičajni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje. ▶ Uporabljajte osebno zaščitno opremo. Če nosite osebno zaščitno opremo, zmanjšate tveganje za poškodbe. ▶ Prepovedano je onesposobljenje varnostnih elementov in odstranjevanje ploščic z navodili in opozorili. - Izogibajte se nenamernemu vklopu naprave. Preden merilno napravo priključite na električno omrežje in/ali akumulatorsko baterijo, jo dvignete ali nosite, se prepričajte, da je izključena. - Izdelek in pribor uporabljajte v skladu s temi navodili in v skladu s posebnimi navodili, predpisanimi za to vrsto orodja. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Zaradi uporabe izdelka v druge, nepredvidene namene, lahko nastanejo nevarne situacije. - Ne podcenjujte nevarnosti in vedno upoštevajte varnostna navodila za merilne naprave, tudi, če ste po večkratni uporabi nanje že dobro navajeni. Neprevidno ravnanje lahko v delčku sekunde povzroči hude poškodbe. ▶ Merilne naprave ne smete postavljati v bližino medicinskih aparatov.

• Izdelek in pribor uporabljajte samo v tehnično brezhibnem stanju.
• Merilne naprave, ki jih ne uporabljate, shranjujte zunaj dosega otrok. Izdelka ne smejo uporabljati osebe, ki niso seznanjene z delovanjem izdelka oziroma niso prebrale teh navodil za uporabo. Merilne naprave so nevarne, če jih uporabljajo neizkušene osebe.
• Skrbno vzdržujte merilno napravo. Preverite, ali premični deli brezhibno delujejo in se ne zatikajo ter ali so deli orodja zlomljeni ali poškodovani do te mere, da bi ovirali delovanje merilne naprave. Pred ponovno uporabo je treba poškodovan del merilne naprave popraviti. Vzrok za številne nezgode so prav slabo vzdrževane merilne naprave.
• Izdelka ne smete nikoli spreminjati ali manipulirati. Zaradi sprememb ali modifikacij, ki niso izrecno dovoljene s strani podjetja Hilti, lahko uporabniku preneha pravica do uporabe izdelka.

Pred pomembnimi meritvami, po padcu ali drugih mehanskih vplivih morate natančno preveriti točnost merilne naprave. ▶ Na rezultate meritev lahko zaradi načina delovanja vplivajo določeni pogoji v okolici. Sem spada tudi npr. bližina naprav, ki ustvarjajo močna magnetna ali elektromagnetna polja, tresljaje in spremembe temperature. Če se rezultati pri merjenju hitro spreminjajo, je lahko rezultat merjenja popačen. Če izdelek prenesete iz hladnega v toplejši prostor ali obratno, se mora pred uporabo aklimatizirati. Velike temperaturne razlike lahko povzročijo izpad delovanja in napačne merilne rezultate. - Pri uporabi adapterjev in pribora se prepričajte, da je pribor varno pritrjen. Čeprav je merilna naprava zasnovana za zahtevne pogoje uporabe na gradbišču, ravnajte z njo skrbno, tako kot z drugimi optičnimi in električnimi izdelki (npr. z daljnogledom, očali ali fotoaparatom). ▶ Upoštevajte navedene temperature za uporabo in skladiščenje.

2.2 Dodatna varnostna opozorila za lasersko merilno napravo

▶ Pri nepravilnem odpiranju izdelka lahko pride do laserskega sevanja, ki presega 2. razred. Izdelek naj popravlja le servis Hilti. Zavarujte območje merjenja. Poskrbite, da pri postavljanju izdelka laserskega žarka ne usmerite proti drugim osebam ali proti sebi. Laserski žarki morajo potekati visoko nad ali nizko pod višino oči. ▶ V izogib napačnim meritvam mora biti izstopno okence za laserski žarek vedno čisto. ▶ Natančnost izdelka preverite pred začetkom merjenja/uporabe in večkrat med uporabo. ▶ Rezultati meritev v bližini predmetov oz. površin, ki odbijajo svetlobo, oz. skozi steklene šipe ali podobne materiale so lahko popačeni. - Izdelek namestite na ustrezno držalo ali stojalo ali pa ga postavite na ravno površino. ▶ Delo z merilnimi letvami v bližini visokonapetostnih vodov ni dovoljeno. ▶ Prepričajte se, da se v bližini ne uporablja nobena druga laserska merilna naprava, ki lahko vpliva na vašo meritev. ▶ Pot laserskega žarka ne sme potekati skozi nenadzorovana območja.

2.3 Dodatna varnostna opozorila

• Izdelek in pribor uporabljajte samo v tehnično brezhibnem stanju.
• Izdelka ali pribora nikoli in na noben način ne spreminjajte. ▶ Nevarnost poškodb zaradi padca orodja in/ali pribora. Pred začetkom dela se prepričajte, da sta akumulatorska baterija in nameščen pribor varno pritrjena.

2.4 Elektromagnetna združljivost

Čeprav naprava izpolnjuje stroge zahteve veljavnih direktiv, Hilti ne more izključiti naslednjih možnosti:

• Naprava lahko moti druge naprave (npr. navigacijsko opremo letal).
• Napravo lahko moti močno sevanje, ki lahko povzroči njeno nepravilno delovanje.

V teh primerih in v primeru drugih negotovosti opravite kontrolne meritve.

2.5 Skrbno ravnanje z akumulatorskimi baterijami in njihova uporaba

▶ Upoštevajte naslednja navodila za varno uporabo litij-ionskih akumulatorskih baterij. Če navodil ne boste upoštevali, lahko pride do draženja kože, težkih korozijskih poškodb, kemičnih opeklin, požarov in/ali eksplozij. - Akumulatorske baterije uporabljajte samo v tehnično brezhibnem stanju. Z akumulatorskimi baterijami ravnajte skrbno, da preprečite poškodbe in izstopanje tekočine, saj lahko to ogrozi vaše zdravje! ▶ Na akumulatorskih baterijah ne smete nikoli izvajati sprememb ali z njimi slabo ravnati! - Akumulatorskih baterij ni dovoljeno razstavljati, stiskati, segrevati na temperaturo nad 80 °C (176 °F) ali sežigati. ▶ Ne uporabljajte in polnite akumulatorskih baterij, ki so bile podvržene udarcem ali so kako drugače poškodovane. Redno pregledujte akumulatorske baterije glede znakov poškodb. - Nikoli ne uporabljajte recikliranih ali popravljenih akumulatorskih baterij. - Akumulatorske baterije ali električnega orodja z vstavljeno akumulatorsko baterijo ne uporabljajte kot udarno orodje.

Akumulatorskih baterij nikoli ne izpostavljajte neposredni sončni svetlobi, visoki temperaturi, iskrenju ali odprtemu plamenu. To lahko privede do eksplozij. Polov baterij se ne dotikajte s prsti, orodji, nakitom ali kakršnimi koli drugimi električno prevodnimi predmeti. Zaradi tega lahko pride do poškodb akumulatorske baterije ter materialne škode in telesnih poškodb. Akumulatorske baterije zavarujte pred dežjem, vlago in tekočinami. Vdor vlage lahko povzroči kratek stik, električni udar, opekline, požar in eksplozije. ▶ Uporabljajte le električna orodja in polnilnike, ki so namenjeni temu tipu akumulatorskih baterij. Pri tem upoštevajte navodila v ustreznih navodilih za uporabo. - Akumulatorske baterije ne uporabljajte ali skladiščite v okolici, kjer obstaja nevarnost eksplozij. Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Akumulatorsko baterijo odložite na vidno in negorljivo mesto na zadostni razdalji stran od gorljivih materialov. Počakajte, da se akumulatorska baterija ohladi. Če je akumulatorska baterija po eni uri še vedno prevroča, da bi jo prijeli, potem je v okvari. Obrnite se na servisno službo Hilti ali preberite dokument "Varnostni napotki in navodila za uporabo za litij-ionske akumulatorske baterije Hilti".

Upoštevajte posebne direktive za transport, skladiščenje in uporabo litij-ionskih akumulatorskih baterij. 500

Preberite varnostne napotke in navodila za uporabo za litij-ionske akumulatorske baterije Hilti, ki jih lahko prikličete s skeniranjem kode QR na koncu teh navodil za uporabo.

3 Opis

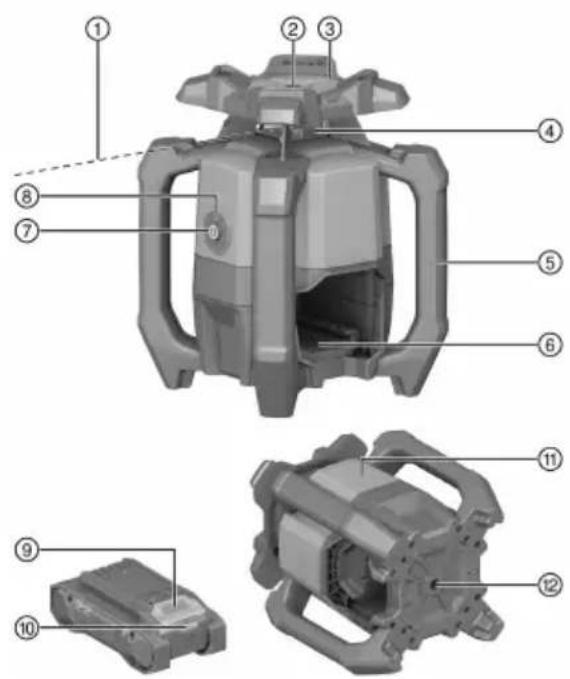

3.1 Pregled

① Laserski žarek (rotacijska ravnina) ② Referenčni žarek ③ Vizirna naprava (zareza in jeziček) X-os ④ Lasersko okno ⑤ Ročaj ⑥ Vmesnik za akumulatorsko baterijo ⑦ Tipka za vklop/izklop ⑧ Indikator stanja delovanja (LED-dioda) ⑨ Gumb za sprostitev akumulatorske baterije ⑩ Prikaz stanja akumulatorske baterije ⑪ Mesto ploščice s podatki ⑫ Osnovna plošča z navojem 5/8"

3.2 Namenska uporaba

Opisani izdelek je rotacijski laser z rotacijskim rdečim laserskim žarkom in referenčnim žarkom pod kotom 90°. Rotacijski laser je mogoče uporabljati v vodoravnem položaju. Izdelek je namenjen določanju, prenašanju in preverjanju vodoravnih ravnin, npr. prenašanju metrskih in višinskih oznak.

• S tem izdelkom uporabljajte le litij-ionske akumulatorske baterije Nuron tipa B 22 podjetja Hilti, ki so navedene v tej preglednici.
• Za te akumulatorske baterije uporabljajte le polnilnike Hilti iz vrst modelov v tej preglednici.

3.3 Obseg dobave

Rotacijski laser, laserski sprejemnik PRA 4, držalo laserskega sprejemnika PRA 83, 2 x baterija AA (ne na vseh trgih), navodila za uporabo, certifikat proizvajalca, kovček

Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group

3.4 Funkcije tipke za vklop/izklop

S kratkim pritiskom tipke za vklop/izklop rotacijski laser vklopite oz. izklopite.

Poleg tega lahko s tipko za vklop/izklop aktivirate naslednje funkcije:

- Če tipko v izklopljenem stanju držite ≥10 sekund, se rotacijski laser vklopi z deaktiviranim opozorilom zaradi udarca.

3.5 Laserski sprejemnik

Laserski sprejemniki Hilti digitalno prikazujejo razdaljo med laserskim žarkom (lasersko ravnino), ki pada na območje zaznavanja, in označevalno zarezo na laserskem sprejemniku. Laserski žarek zaznajo tudi na večjih razdaljah.

3.6 Samodejni izklop

Če se laser ne znivelira, sledi samodejni izklop, ker:

• je rotacijski laser preveč nagnjen vodoravno,
• je prišlo do notranje mehanske težave rotacijskega laserja,
• rotacijski laser zaradi tresljajev ali udarca ni več zniveliran.

Po izklopu se rotacija izklopi in indikator stanja delovanja hitro utripa oranžno.

Vklopite rotacijski laser in ga znova izklopite. Če težava ni odpravljena, se obrnite na servisno službo Hilti.

3.7 Funkcija opozorila zaradi udarca

Če se med delovanjem spremeni nivo rotacijskega laserja, izdelek s pomočjo vgrajene funkcije opozorila zaradi udarca preklopi v način opozarjanja. Funkcija opozorila zaradi udarca se aktivira šele dve minuti po tem, ko se laser znivelira.

Ko je rotacijski laser v načinu opozarjanja:

• Indikator stanja delovanja počasi utripa oranžno.
• Se rotacijska glava ustavi in laserski žarek ugasne.

3.8 Indikator stanja delovanja

Rotacijski laser ima indikator stanja delovanja, ki označuje različna stanja delovanja.

Stanje Pomen
Indikator stanja delovanja stalno sveti zeleno. Rotacijski laser je vklopljen, zniveliran in pravilno deluje.
Indikator stanja delovanja počasi utripa zeleno. Rotacijski laser se nivelira.
Indikator stanja delovanja stalno sveti oranžno. Funkcija opozorila zaradi udarca je bila izklopljena.Rotacijski laser je vklopljen, zniveliran in pravilno deluje.
Indikator stanja delovanja počasi utripa oranžno. Funkcija opozorila zaradi udarca je bila izklopljena.Rotacijski laser se nivelira.
Indikator stanja delovanja hitro utripa oranžno. Prišlo je do napake rotacijskega laserja. Preverite postavitev rotacijskega laserja (npr. na ravni površi- ni brez tresljajev itd.)
Indikator stanja delovanja utripa rdeče (3 x dolgo, 3 x kratko, 3 x dolgo, premor).	Rotacijski laser je v okvari. Obrnite se na servisno služboHilti.

3.9 Prikaz litij-ionske akumulatorske baterije

Litij-ionske akumulatorske baterije Hilti Nuron lahko prikažejo stanje napolnjenosti, sporočila o napakah in stanje akumulatorske baterije.

3.9.1 Prikazi za stanje napolnjenosti in sporočila o napakah

OPOZORILO

Nevarnost poškodb zaradi padajoče akumulatorske baterije!

▶ Ko je akumulatorska baterija vstavljena in po pritisku tipke za sprostitev se prepričajte, da ste akumulatorsko baterijo znova pravilno vstavili v uporabljen izdelek.

Za dostop do enega od naslednjih prikazov na kratko pritisnite na tipko za sprostitev akumulatorske baterije. Stanje napolnjenosti ter morebitne motnje so trajno prikazane, dokler je priključen izdelek vklopljen.

Stanje Pomen
Štiri (4) LED-diode neprekinjeno svetijo zeleno Stanje napolnjenosti: 100 % do 71 %
Tri (3) LED-diode neprekinjeno svetijo zeleno Stanje napolnjenosti: 70 % do 51 %
Dve (2) LED-diodi neprekinjeno svetita zeleno Stanje napolnjenosti: 50 % do 26 %
Ena (1) LED-dioda neprekinjeno sveti zeleno Stanje napolnjenosti: 25 % do 10 %
Ena (1) LED-dioda počasi utripa zeleno Stanje napolnjenosti: < 10 %
Ena (1) LED-dioda hitro utripa zeleno Litij-ionska	akumulatorska baterija je popolnoma prazna. Napolnite akumulatorsko baterijo. Če LED-dioda po polnjenju akumulatorske bateriješe vedno hitro utripa, se obrnite na servisno službo Hilti.
Ena (1) LED-dioda hitro utripa rumeno	Litij-ionska akumulatorska baterija in z njo povezan izdelek sta preobremenjena, prevroča ali prehladna oz. je prisotna druga napaka. Poskrbite, da bo temperatura izdelka in akumulatorske baterije ustrezala priporočeni delovni temperaturi in izdelka med uporabo ne preobremenjujte. Če sporočilo ne izgine, se obrnite na servisno službo Hilti.
Ena (1) LED-dioda sveti rumeno	Litij-ionska akumulatorska baterija in povezan izdelek nista združljiva. Obrnite se na servisno službo Hilti.
Ena (1) LED-dioda hitro utripa rdeče	Litij-ionska akumulatorska baterija je zaklenjena in je ne morete uporabiti. Obrnite se na servisno službo Hilti.

3.9.2 Prikazi stanja akumulatorske baterije

Za priklic stanja akumulatorske baterije držite tipko za sprostitev za več kot tri sekunde. Sistem ne prepozna morebitnega napačnega delovanja baterije zaradi nepravilne uporabe, npr. padca, vbodov, zunanjih toplotnih poškodb itd.

Stanje Pomen
Vse LED-diode zasvetijo ena za drugo in nato sva kumulatorsko baterijo lahko še vedno uporabljate.ena (1) LED-dioda neprekinjeno zeleno.
Vse LED-diode zasvetijo ena za drugo in nato ufočitavanje stanja akumulatorske baterije se nimoglo zaključiti. Ponovite postopek ali pa se obrnite na servisno službo Hilti.
Vse LED-diode zasvetijo ena za drugo in nato svči lahko priključen izdelek še naprej uporabljate, je preostanek zmogljivosti akumulatorske baterije pod 50 %.Če priključenega izdelka ni mogoče več uporabljati,je akumulatorska baterija na koncu življenjske dobe in jo morate zamenjati. Obrnite se na servisno službo Hilti.

4.1 Informacije o izdelku

Generacija izdelka		01
Nazivna napetost		21,6 V
Nazivni tok		160 mA
Doseg sprejema s PRA 400 (Premer)		800 m(2.624 ft — 8 in)
Natančnost pri 10 m (v standardnih okoljskih pogojih MIL-STD-810G)		±0,5 mm(±0,02 in)
Hitrost vrtenja		600 vrt/min
Laserski razred		Viden laserski žarek, laserski razred 2; EN/IEC 60825-1:2014
Valovna dolžina (λ)		630 nm ... 650 nm
Izhodna moč (P Rotacijski la-serski žarek		< 3,5 mW , ≥ 300 vrt/min
Izhodna moč (P Referenčni laserski žarek		< 1 mW
Trajanje pulza (tp)		490 ns
Frekvenca pulza (f)		1 MHz
Območje samoniveliranja		±5°
Maksimalna nadmorska višina uporabe		2.000 m(6.561 ft — 8 in)
Maksimalna relativna vlažnost v zraku		80 %
Temperatura okolice med delovanjem		-20 °C ... 50 °C(-4 °F ... 122 °F)
Temperatura skladiščenja		-25 °C ... 63 °C(-13 °F ... 145 °F)
Teža		2,60 kg(v skladu z EPTA-Procedure 01 brez akumulatorske baterije)
Navoj stojala		5/8 in
Višina pri preizkusu padca (pod standardnimi okoljskimi pogoji,5 m MIL-STD-810G)
Vrsta zaščite v skladu z IEC 60529		IP66(brez akumulatorske baterije)
Stopnja onesnaženja v skladu s standardom IEC 61010-1		2
Referenčni žarek		Neprekinjen žarek, pravokoten na rotacijsko ravnino

4.2 Akumulatorska baterija

Delovna napetost akumulatorske baterije	21,6 V
Teža akumulatorske baterije	Glejte poglavje „Namenska upo-raba“
Temperatura okolice med delovanjem	-17 °C ... 60 °C(1 °F ... 140 °F)
Temperatura skladiščenja	-20 °C ... 40 °C(-4 °F ... 104 °F)
Temperatura akumulatorske baterije ob začetku polnjenja	-10 °C ... 45 °C(14 °F ... 113 °F)

OPOZORILO

Nevarnost poškodb zaradi nenamernega vklopa!

Nevarnost poškodb zaradi kratkega stika ali izpadle akumulatorske baterije!

▶ Preden vstavite akumulatorsko baterijo v orodje, se prepričajte, da na stikih akumulatorske baterije in orodja ni tujkov. ▶ Vedno poskrbite, da se akumulatorska baterija pravilno zaskoči.

Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

5.1 Polnjenje akumulatorske baterije

1. Pred polnjenjem preberite navodila za uporabo polnilnika.
2. Pazite, da so stiki akumulatorske baterije in polnilnika čisti in suhi.
3. Akumulatorsko baterijo polnite samo z odobrenim polnilnikom.

5.2 Vstavljanje akumulatorske baterije

OPOZORILO

Nevarnost poškodb zaradi kratkega stika ali izpadle akumulatorske baterije!

▶ Preden vstavite akumulatorsko baterijo v orodje, se prepričajte, da na stikih akumulatorske baterije in orodja ni tujkov. ▶ Vedno poskrbite, da se akumulatorska baterija pravilno zaskoči.

1. Akumulatorsko baterijo pred prvo uporabo napolnite do konca.
2. Potisnite akumulatorsko baterijo v izdelek, da se slišno zaskoči.
3. Preverite, ali je akumulatorska baterija pravilno in varno nameščena v orodju.

5.3 Odstranjevanje akumulatorske baterije

1. Pritisnite gumb za sprostitev akumulatorske baterije.
2. Odstranite akumulatorsko baterijo iz izdelka.

5.4 Varovanje pred padcem

OPOZORILO

Nevarnost poškodb zaradi padajočega orodja in/ali pribora!

▶ Uporabljajte le držalno zanko za orodje Hilti, ki je priporočena za vaš izdelek. Pred vsako uporabo preverite, ali je pritrdilna točka držalne zanke za orodje poškodovana.

Upoštevajte nacionalne smernice za delo na višini.

Kot varovalo pred padcem izdelka uporabljajte izključno držalno zanko za orodje Hilti #2261971.

Držalno zanko za orodje pritrdite z zanko na izdelek tako, kot je prikazano na sliki. Preverite, ali je zanesljivo pritrjena. ▶ Vponko pritrdite za nosilno strukturo. Preverite, ali je vponka zanesljivo pritrjena.

Upoštevajte navodila za uporabo držalne zanke za orodje Hilti.

6 Uporaba

Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

6.1 Pravilna uporaba rotacijskega laserja in akumulatorske baterije 3

Litij-ionske akumulatorske baterije Nuron podjetja Hilti nimajo vrste zaščite. Akumulatorsko baterijo zavarujte pred dežjem in vlago.

1. Delo v vodoravnem načinu/načinu nagiba.
2. Skladiščenje ali transport v nagnjenem položaju.

▶ Ko rotacijski laser prenašate ali ga ne uporabljate, ga vedno postavite tako, da predal za akumulatorsko baterijo in akumulatorska baterija nista obrnjena navzgor in da vanj ne more priti vlaga.

6.2 Vklop/izklop rotacijskega laserja in delo v vodoravni ravnini

Pred pomembnimi meritvami preverite natančnost rotacijskega laserja, še posebej, če vam je padel na tla, če je bil izpostavljen neobičajnim mehanskim vplivom ali po daljši neuporabi.

1. Rotacijski laser postavite na ravno in stabilno površino brez tresljajev in udarcev ali ga namestite na ustrezno držalo.

Kot držalo lahko uporabite stenski nosilec ali stojalo. Kot nagiba naležne površine je lahko največ ± 5°.

1. Pritisnite tipko.

- Rotacijski laser se nivelira. Indikator stanja delovanja počasi utripa zeleno.

- Ko je laser zniveliran, se laserski žarek vklopi in začne rotirati. Indikator stanja delovanja naprej 5-krat hitro utripne zeleno, nato pa začne stalno svetiti zeleno.

1. Znova pritisnite tipko, da izklopite rotacijski laser.

6.3 Deaktiviranje funkcije opozorila zaradi udarca

1. Pritisnite in pridržite tipko za vklop/izklop v izklopljenem stanju za 10 sekund.

- Rotacijski laser se vklopi z deaktiviranim opozorilom zaradi udarca.

- Indikator stanja delovanja utripa oz. sveti oranžno.

1. Za vnovični vklop opozorila zaradi udarca izklopite in nato znova vklopite rotacijski laser tako, da na kratko pritisnete tipko za vklop/izklop.

7 Laserski sprejemnik PRA 4

Podrobna navodila za uporabo laserskega sprejemnika PRA 4 so na voljo → tukaj.

7.1 Sprejem laserskega žarka z laserskim sprejemnikom

1. Za vklop laserskega sprejemnika pritisnite tipko na laserskem sprejemniku.
2. Laserski sprejemnik namestite z zaznavalno odprtino neposredno v ravnini laserskega žarka.

▶ Sprejem laserskega žarka je označen vizualno in zvočno.

Laserski sprejemnik prikazuje razdaljo med lasersko ravnino in označevalno zarezo.

Glede na primer uporabe premikajte laserski sprejemnik ali rotacijski laser navzgor ali navzdol, dokler se rotacijska ravnina ne ujema z označevalno zarezo in se na laserskem sprejemniku prikaže vrednost „0“.

1. Med poravnavanjem držite laserski sprejemnik pri miru ali ga fiksirajte. Poskrbite, da med laserskim sprejemnikom in rotacijskim laserjem ni ovir.

OPOZORILO

Nevarnost poškodb, kadar je nameščena akumulatorska baterija!

Pred servisnimi in vzdrževalnimi deli vedno odstranite akumulatorsko baterijo!

Nega izdelka

• Previdno odstranite sprijeto umazanijo.
• Ohišje čistite le z rahlo vlažno krpo. Ne uporabljajte sredstev za nego, ki vsebujejo silikon, ker lahko poškodujejo plastične dele.
• Za čiščenje kontaktov izdelka uporabite čisto in suho krpo.

Čiščenje izstopnega okenca za laserski žarek

▶ Odpihnite prah z izstopnega okenca za laserski žarek. - Izstopnega okenca za laserski žarek se ne dotikajte s prsti.

Pregrob material za čiščenje lahko opraska steklo in s tem poslabša natančnost naprave.

Nega litij-ionskih akumulatorskih baterij

• Nikoli ne uporabite akumulatorske baterije z zamašenimi prezračevalnimi režami. Prezračevalne reže previdno očistite s suho in mehko ščetko.
• Poskrbite, da akumulatorska baterija ne bo prekomerno izpostavljena prahu ali umazaniji. Akumulatorske baterije nikoli ne izpostavljajte visoki vlagi (npr. s potapljanjem v vodo ali puščanjem na dežju). Če je akumulatorska baterija premočena, ravnajte z njo kot s poškodovano akumulatorsko baterijo. Izolirajte jo v negorljivi posodi in se obrnite na servisno službo Hilti.
• Akumulatorska baterija ne sme priti v stik z oljem in maščobo iz drugih virov. Ne dovolite, da se na akumulatorski bateriji nabira prah ali umazanija. Akumulatorsko baterijo očistite s suho, mehko ščetko ali čisto, suho krpo. Ne uporabljajte sredstev za nego, ki vsebujejo silikon, ker lahko poškodujejo plastične dele. Ne dotikajte se kontaktov akumulatorske baterije in ne odstranjujte tovarniško nameščenega sloja maščobe s kontaktov.
• Ohišje čistite le z rahlo vlažno krpo. Ne uporabljajte sredstev za nego, ki vsebujejo silikon, ker lahko poškodujejo plastične dele.

Vzdrževanje

OPOZORILO

Nevarnost zaradi električnega udara! Nepravilna popravila na električnih delih lahko povzročijo težke poškodbe in opekline.

Električne komponente smejo popravljati samo strokovnjaki električarji.

• Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno.
• Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj nemudoma popravijo pri servisni službi Hilti.
• Po končani negi in vzdrževanju namestite vse zaščitne priprave in preverite, ali delujejo brezhibno.

Da zagotovite varnost pri delu, uporabljajte le originalne nadomestne dele, potrošni material in pribor. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora Hilti najdete v vašem centru Hilti Store ali na spletni strani: www.hilti.group

8.1 Preverjanje točnosti merjenja

Da bi lahko izpolnjevala tehnične specifikacije, je treba napravo redno preverjati (najmanj pred vsakim večjim/pomembnim merjenjem).

Po padcu naprave z velike višine je treba preveriti njeno delovanje. Da je delovanje naprave brezhibno, je mogoče sklepati, če so izpolnjeni naslednji pogoji:

• Višina padca ni prekoračila vrednosti, ki je navedena v tehničnih podatkih.
• Naprava je tudi pred padcem delovala brezhibno.
• Naprava se pri padcu ni mehansko poškodovala (npr. se ni polomila pentaprizma).
• Naprava med delom ustvarja rotacijski laserski žarek.

8.2 Preverjanje vodoravne glavne in prečne osi

1. Stojalo namestite pribl. 20 m od stene in z vodno tehtnico vodoravno naravnajte glavo stojala.
2. Rotacijski laser namestite na stojalo in ga naravnajte na steno s ciljno zarezo.
3. Slika a: Z laserskim sprejemnikom zajemite točko (1) in jo označite na steni.
4. Rotacijski laser zavrtite okoli srednje osi v desno za 90°. Pri tem se ne sme spremeniti višina rotacijskega laserja.
5. Slika b: Z laserskim sprejemnikom zajemite drugo točko (2) in jo označite na steni.
6. Sliki c in d: Še dvakrat ponovite predhodna dva koraka. Z laserskim sprejemnikom zajemite točki (3) in (4) ter ju označite na steni.

Pri skrbni izvedbi mora biti navpična razdalja med označenima točkama (1) in (3) (glavna os) oz. točkama (2) in (4) (prečna os) vedno < 2 mm (pri 20 m). Pri večjih odstopanjih naj rotacijski laser umeri servisna služba Hilti.

8.3 Servisna služba za merilno tehniko Hilti

Servisna služba za merilno tehniko Hilti izvede preverjanje in v primeru odklona ponovno vzpostavitev in preverjanje skladnosti merilne naprave s specifikacijami. Skladnost s specifikacijami v trenutku preverjanja se pisno potrdi s servisnim certifikatom. Priporočamo vam:

• Izberite ustrezen interval za preverjanja glede na pogostost in način uporabe.
• Po izredni uporabi naprave se pred pomembnimi deli, v vsakem primeru pa vsaj enkrat na leto, izvede preverjanje pri servisni službi merilne tehnike Hilti.

Kljub preverjanju pri servisni službi za merilno tehniko Hilti mora uporabnik nujno preverjati merilno napravo pred in med uporabo.

9 Transport in skladiščenje

- Akumulatorskih baterij nikoli ne prevažajte nezaščitenih med drugimi predmeti. Med transportom morajo biti akumulatorske baterije zaščitene pred udarci in vibracijami ter izolirane od kakršnih koli prevodnih materialov in drugih akumulatorskih baterij, tako da ne morejo priti v stik z drugimi poli baterij, kar lahko privede do kratkega stika. Upoštevajte nacionalne predpise za transport akumulatorskih baterij.

- Akumulatorskih baterij ne smete pošiljati po pošti. Če želite pošiljati nepoškodovane akumulatorske baterije, se obrnite na dostavno podjetje.

Pred vsako uporabo ter pred in po daljšem transportu preglejte, ali sta izdelek in akumulatorska baterija poškodovana.

Skladiščenje akumulatorskih orodij in akumulatorskih baterij

OPOZORILO

Nenamerna poškodba zaradi poškodovanih akumulatorskih baterij oz. akumulatorskih baterij, iz katerih se izteka tekočina.

• Izdelke vedno shranjujte brez nameščene akumulatorske baterije!
• Izdelek in akumulatorske baterije hranite na hladnem in suhem mestu. Upoštevajte mejne vrednosti temperature, ki so navedene v tehničnih podatkih 296.
• Akumulatorskih baterij ne shranjujte v polnilniku. Po polnjenju vedno odstranite akumulatorsko baterijo s polnilnika.
• Akumulatorskih baterij ne puščajte na soncu, na toplotnih virih ali za steklom.
• Izdelek in akumulatorske baterije skladiščite izven dosega otrok ter nepooblaščenih oseb. Pred vsako uporabo ter pred in po daljšem skladiščenju preverite, ali sta izdelek in akumulatorska baterija poškodovana.

10 Pomoč pri motnjah

Pri vseh motnjah upoštevajte prikaz stanja akumulatorske baterije. Glejte poglavje Prikazi litij-ionske akumulatorske baterije 294.

V primeru motenj, ki niso navedene v tej preglednici oziroma jih sami ne znate odpraviti, se obrnite na naš servis Hilti.

Motnja Možen vzrok Rešitev
LED-diode akumulatorske baterije ne prikazujejo ničesar.	Akumulatorska baterija je v okvari.	► Obrnite se na servisno službo Hilti.
Akumulatorska baterija se pri namestitvi ne zaskoči slišno.	Zaskočni mehanizem na akumulatorski bateriji je umazan.	► Očistite zaskočni mehanizem in ponovno vstavite akumulator-sko baterijo.
Močno segrevanje izdelka ali akumulatorske baterije.	Električna napaka ► Izdelek takoj	izključite, odstra-nite akumulatorsko baterijo in jo opazujte, počakajte, da se ohladi, ter se obrnite na servis Hilti.

11 Odstranjevanje

OPOZORILO

Nevarnost poškodb zaradi nepravilnega odstranjevanja! Nevarnost za zdravje zaradi izstopajočih plinov ali tekočin.

▶ Poškodovanih akumulatorskih baterij ne pošiljajte! - Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. - Akumulatorske baterije shranjujte zunaj dosega otrok. - Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranjevanje odpadkov.

Naprave Hilti so pretežno izdelane iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno orabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše služeno orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.

Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki!

12 Proizvajalčeva garancija

▶ V primeru vprašanj o garancijskih pogojih se obrnite na lokalnega partnerja Hilti.

RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi)

Ta preglednica velja za kitajsko tržišče.

Izjava o označevanju vsebnosti omejenih snovi

Ta preglednica velja za tržišče Tajvan.

14 Litij-ionske akumulatorske baterije Hilti

Varnostni napotki in navodila za uporabo

V tej dokumentaciji se pojem akumulatorska baterija uporablja za polnilne litij-ionske akumulatorske baterije, v katerih je združenih več litij-ionskih celic. Lahko jih uporabljate samo z električnimi orodji Hilti, katerim so tudi namenjene. Uporabljajte samo originalne akumulatorske baterije Hilti!

Opis

Akumulatorske baterije Hilti so opremljene s sistemi za upravljanje in zaščito celic.

Akumulatorske baterije so izdelane iz celic, ki vsebujejo litij-ionske materiale za shranjevanje energije, ki omogočajo visoko specifično gostoto energije. Litij-ionske akumulatorske baterije imajo majhen spominski učinek, vendar so zelo občutljive na zunanje vplive, prekomerno izpraznitev ali previsoke temperature.

Izdelke, ki so odobreni za akumulatorske baterije Hilti, najdete v centru Hilti Store ali na spletni strani: www.hilti.group

Varnost

• Upoštevajte naslednja navodila za varno uporabo litij-ionskih akumulatorskih baterij. Če navodil ne boste upoštevali, lahko pride do draženja kože, težkih korozijskih poškodb, kemičnih opeklin, požarov in/ali eksplozij. Z akumulatorskimi baterijami ravnajte skrbno, da preprečite poškodbe in izstopanje tekočine, saj lahko to ogrozi vaše zdravje!

HILTI

▶ Na akumulatorskih baterijah ne smete nikoli izvajati sprememb ali z njimi slabo ravnati! ▶ Akumulatorskih baterij ni dovoljeno razstavljati, stiskati, segrevati na temperaturo nad 80 °C ali sežigati. ▶ Ne uporabljajte in polnite akumulatorskih baterij, ki so bile podvržene udarcem ali so kako drugače poškodovane. Redno pregledujte akumulatorske baterije glede znakov poškodb. ▶ Nikoli ne uporabljajte recikliranih ali popravljenih akumulatorskih baterij. ▶ Akumulatorske baterije ali električnega orodja z vstavljeno akumulatorsko baterijo ne uporabljajte kot udarno orodje. ▶ Akumulatorskih baterij nikoli ne izpostavljajte neposredni sončni svetlobi, visoki temperaturi, iskrenju ali odprtemu plamenu. To lahko privede do eksplozij. Polov baterij se ne dotikajte s prsti, orodji, nakitom ali kakršnimi koli drugimi električno prevodnimi predmeti. Zaradi tega lahko pride do poškodb akumulatorske baterije ter materialne škode in telesnih poškodb. ▶ Akumulatorske baterije zavarujte pred dežjem, vlago in tekočinami. Vdor vlage lahko povzroči kratek stik, električni udar, opekline, požar in eksplozije. ▶ Uporabljajte le električna orodja in polnilnike, ki so namenjeni temu tipu akumulatorskih baterij. Pri tem upoštevajte navodila v ustreznih navodilih za uporabo. ▶ Akumulatorske baterije ne uporabljajte ali skladiščite v okolici, kjer obstaja nevarnost eksplozij. Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Akumulatorsko baterijo odložite na vidno in negorljivo mesto na zadostni razdalji stran od gorljivih materialov. Počakajte, da se akumulatorska baterija ohladi. Če je akumulatorska baterija po eni uri še vedno prevroča, da bi jo prijeli, potem je v okvari. Ravnajte v skladu z navodili, ki so navedena v poglavju Ukrepi v primeru gorenja akumulatorske baterije.

▶ Ne uporabljajte akumulatorskih baterij, iz katerih izteka tekočina.

▶ Če iz njih izteka tekočina, preprečite neposreden stik tekočine z očmi in/ali kožo. Pri ravnanju s tekočino iz akumulatorskih baterij vedno uporabljajte zaščitne rokavice in zaščito za oči.

▶ Za odstranjevanje iztečene baterijske tekočine uporabite za to odobreno kemično čistilno sredstvo. Upoštevajte krajevne predpise za odstranjevanje tekočine iz akumulatorskih baterij.

▶ Akumulatorsko baterijo v okvari položite v negorljivo posodo in jo pokrijte s suhim peskom, krednim prahom (CaCO3) ali silikatom (vermikulit). Nato neprodušno zaprite pokrov in posode ne shranjujte v bližini vnetljivih plinov, tekočin ali predmetov.

▶ Posodo oddajte v vašem centru Hilti Store ali se obrnite na pristojno podjetje za odstranjevanje odpadkov. Upoštevajte krajevne predpise o transportu poškodovanih akumulatorskih baterij!

Kako postopati v primeru nedelujočih akumulatorskih baterij

Pazite na nenormalno vedenje akumulatorskih baterij, kot so nepravilno polnjenje ali neobičajno dolgo polnjenje, občutno manjša zmogljivost, nenavadno delovanje LED-diod ali iztekanje tekočine. To so indikatorji, ki lahko opozarjajo na notranjo napako.

▶ Če sumite, da ima akumulatorska baterija notranjo napako, se obrnite na servis Hilti.

Če akumulatorska baterija ne deluje več, je ni mogoče več napolniti ali pa iz nje izteka tekočina, jo morate zavreči. Glejte poglavje Vzdrževanje in ravnanje z odpadnim materialom.

Ukrepi v primeru gorenja akumulatorske baterije

OPOZORILO

Nevarnost zaradi vnetja akumulatorske baterije! Iz goreče akumulatorske baterije se lahko iztekajo nevarne in eksplozivne tekočine in hlapi, ki lahko povzročijo korozijske poškodbe, opekline ali eksplozije.

▶ Ko izvajate ukrepe za gašenje goreče akumulatorske baterije, nosite svojo osebno zaščitno opremo. ▶ Poskrbite za primerno prezračevanje, da lahko iz prostora uidejo nevarni in eksplozivni hlapi. ▶ Ob izrazitejšem dimljenju prostor takoj zapustite. ▶ V primeru draženja dihalnih poti se posvetujte z zdravnikom. ▶ Preden začnete z gašenjem, pokličite gasilce. ▶ Goreče akumulatorske baterije gasite samo z vodo z največje možne razdalje. Gasilni aparati s prahom in požarne odeje pri litij-ionskih akumulatorskih baterijah niso učinkovite. Požari v okolici se lahko pogasijo z običajnimi gasilnimi sredstvi. ▶ Ne poskušajte premikati večjih količin gorečih baterij. Neprizadete materiale odstranite iz bližnje okolice in s tem izolirajte prizadete akumulatorske baterije.

Če se akumulatorska baterija ne ohladi, iz nje izstopa dim ali se vname:

• Akumulatorsko baterijo dvignite z lopato in jo odvrzite v vedro z vodo. Hladilni učinek preprečuje širjenje požara na akumulatorske celice, ki še niso dosegle kritične temperature vžiga.
• Akumulatorsko baterijo vsaj 24 ur pustite v vedru, da se povsem ohladi. ▶ Glejte poglavje Ravnanje v primeru poškodovanih akumulatorskih baterij.

Navodila za transport in shranjevanje

▶ Temperatura okolice med -17 °C in +60 °C/1 °F in 140 °F. ▶ Temperatura shranjevanja med -20 °C in +40 °C/-4 °F in 104 °F. - Akumulatorskih baterij ne shranjujte v polnilniku. Po polnjenju vedno odstranite akumulatorsko baterijo s polnilnika. - Akumulatorske baterije shranjujte na hladnem in suhem mestu. Shranjevanje akumulatorske baterije na hladnem podaljša njen čas delovanja. Akumulatorskih baterij ne puščajte na soncu, na ogrevalnih telesih ali za steklom. - Akumulatorskih baterij ne smete pošiljati po pošti. Če želite pošiljati nepoškodovane akumulatorske baterije, se obrnite na dostavno podjetje. - Akumulatorskih baterij nikoli ne prevažajte nezaščitenih med drugimi predmeti. Med transportom morajo biti akumulatorske baterije zaščitene pred udarci in vibracijami ter izolirane od kakršnih koli prevodnih materialov in drugih akumulatorskih baterij, tako da ne morejo priti v stik z drugimi poli baterij, kar lahko privede do kratkega stika. Upoštevajte nacionalne predpise za transport akumulatorskih baterij.

Vzdrževanje in odstranjevanje

Akumulatorska baterija mora biti vedno čista in nemastna. Preprečite nepotreben prah ali umazanijo na akumulatorski bateriji. Akumulatorsko baterijo očistite s suhim mehkim čopičem ali čisto, suho krpo. - Akumulatorske baterije ne uporabljajte, če ima zamašene prezračevalne reže. Prezračevalne reže previdno očistite s suho in mehko ščetko. - Izogibajte se vdoru tujkov v notranjost. V akumulatorsko baterijo ne sme vstopiti vlaga. Če je v akumulatorsko baterijo vstopila vlaga, ravnajte z njim kot s poškodovano akumulatorsko baterijo in ga izolirajte v negorljivi posodi.

▶ Glejte poglavje Ravnanje v primeru poškodovanih akumulatorskih baterij.

Zaradi nepravilnega odstranjevanja lahko pride do ogrožanja zdravja zaradi plinov ali iztekajoče tekočine. Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranjevanje odpadkov. Upoštevajte krajevne predpise o transportu poškodovanih akumulatorskih baterij!

- Akumulatorskih baterij ne odstranjujte s hišnimi odpadki.

- Akumulatorske baterije shranjujte zunaj dosega otrok. Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik.

Originalna navodila za uporabo

1 Podatki o navodilih za uporabo

1.1 O teh navodilih za uporabo

Električna varnost

Izdelek hranite stran od dežja ali vlage. Prodiranje vlage lahko povzroči kratek stik, električni udar, opekline ali eksplozije. - Čeprav je izdelek zaščiten proti prodiranju vlage, ga morate pred shranjevanjem v transportno škatlo obrisati.

Varnost ljudi

3.7 Funkcija opozarjanja na šok

6.3 Deaktiviranje funkcije opozarjanja na šok

Električna varnost

▶ Napravo hranite stran od dežja ali vlage. Vdrska tekočina lahko povzroči kratke stike, električne udare, požare ali eksplozije. - Čeprav je naprava zaščitena pred vdorom vlage, jo pred shranjevanjem v transportno škatlo obrišite.

Varnost ljudi

Bodite previdni, pazite, kaj počnete, in pri delu z merilnim orodjem ravnajte razumno. Ne uporabljajte merilnega orodja, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi merilnega orodja lahko povzroči resne poškodbe. - Izogibajte se nenavadnemu položaju telesa. Zavzemite varen položaj telesa in v vsakem trenutku ohranjajte ravnotežje. ▶ Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme zmanjšuje tveganje za nesreče. ▶ Ne onesposabljajte varnostnih naprav in ne odstranjujte znakov navodil in opozoril. Izogibajte se nenamernemu zagonu. Prepričajte se, da je merilno orodje izklopljeno, preden priključite akumulatorsko baterijo, ga primete ali nosite. Napravo in pribor uporabljajte v skladu s temi navodili in na način, ki je predpisan za to posebno vrsto naprave. Pri tem upoštevajte delovne pogoje in izvajana dela. Uporaba naprave za druge namene, ki niso predvideni, lahko povzroči nevarne situacije. Nikoli se ne počutite preveč samozavestni in nikoli ne zanemarjajte pravil glede ravnanja z merilnim orodjem, čeprav ste po daljšem delu dobro seznanjeni z delom z merilnim orodjem. Z neodgovornim ravnanjem lahko v samo nekaj sekundah utrpite hude poškodbe. ▶ Merilnega orodja se ne sme uporabljati v bližini medicinskih naprav.

3.7 Funkcija opozarjanja na udarce

Če se rotacijski laser med delom premakne iz nivoja, se naprava s pomočjo vgrajene funkcije opozarjanja na udarce preklopi v način opozarjanja. Funkcija opozarjanja na udarce je aktivna šele po drugi minuti po doseženi nivelaciji.

Če je rotacijski laser v načinu opozarjanja:

- prikaz načina delovanja počasi utripa oranžno.

- rotacijska glava se ustavi in laserski žarek se ugasne.

3.8 Prikaz načina delovanja

6.3 Deaktiviranje funkcije opozarjanja na udarce

1. V izklopljenem stanju pritisnite in zadržite tipko za vklop/izklop ≥10.
2. Rotacijski laser se vklopi z deaktiviranim opozarjanjem na udarce.
3. Prikaz režima rada treperi oz. svetli oranžno. 326
4. Da biste ponovo aktivirali upozorenje na šok, isključite rotacioni laser in ga ponovno vklopite s kratkim pritiskom tipke za vklop/izklop.

7 Laserski sprejemnik PRA 4

Podrobna navodila za uporabo laserskega sprejemnika PRA 4 najdete → tukaj.

8.2 Preverjanje vodoravne glavne in prečne osi

1. Postavite stativ približno 20 m pred steno in glavo stativa poravnajte vodoravno z libelo.
2. Namestite rotacijski laser na stativ in ga usmerite s pomočjo ciljne zareze na steno.
3. Slika a: S pomočjo laserskega sprejemnika poiščite točko (1) in jo označite na steni.
4. Zavrtite rotacijski laser za 90° v smeri urinega kazalca okoli osi. Pri tem se višina rotacijskega laserja ne sme spremeniti.
5. Slika b: S pomočjo laserskega sprejemnika poiščite drugo točko (2) in jo označite na steni.
6. Sliki c in d: Ponovite prejšnja dva koraka še dvakrat. S pomočjo laserskega sprejemnika poiščite točki (3) in (4) ter ju označite na steni.

Pri skrbnem izvajanju bi moral biti navpični razmik med označenima točkama (1) in (3) (glavna os) oz. točkama (2) in (4) (prečna os) manjši od 2 mm (na 20 m). Pri večjem odstopanju pošljite rotacijski laser v Hilti servis na kalibracijo.

8.3 Hilti servis za merilno tehniko

Tehnična dokumentacija je na voljo tukaj:

Rotacijski laser PR 4-22
Generacija 01
Serijska št. 1-999999999999

Izjava o skladnosti

Izjava o skladnosti
