사용 설명서 PM 20CG HILTI

• 경고! 제품을 사용하기 전에, 제품과 함께 제공되는 사용 설명서와 설명서에 제시된 지침, 안전상의 주의사 항 및 경고사항, 그림 및 사양 등을 잘 읽고 이해해야 합니다. 특히 모든 지침, 안전상의 주의사항 및 경고사 항, 그림, 사양과 구성 요소 및 기능을 숙지해야 합니다. 유의하지 않을 경우, 감전, 화재 발생 및/또는 중상 을 입을 위험이 있습니다. 추후 사용 시에도 활용할 수 있도록 관련 지침, 안전상의 주의사항 및 경고사항 이 포함된 사용 설명서를 잘 보관하십시오.

제품은 전문가용으로 설계되어 있으며, 해당 교육을 이수한 공인된 작업자를 통해서만 조작, 유지보수 및 수리 작업을 진행할 수 있습니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제품을 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우 에는 기기와 그 보조기구에 의해 부상을 당할 위험이 있습니다.

• 함께 제공되는 사용 설명서는 인쇄 시점의 최신 기술 버전을 반영하여 작성됩니다. 최신 버전은 항상 Hilti 제품 사이트의 온라인 버전을 참조하십시오. 온라인 버전을 참고하고자 할 경우, 본 사용 설명서에 제시된 링크 혹은 기호로 표시된 QR 코드를 클릭하십시오.

• 제품을 다른 사람에게 양도할 때는 본 사용 설명서도 반드시 함께 넘겨주십시오.*2328447* 2328447 한국어 617

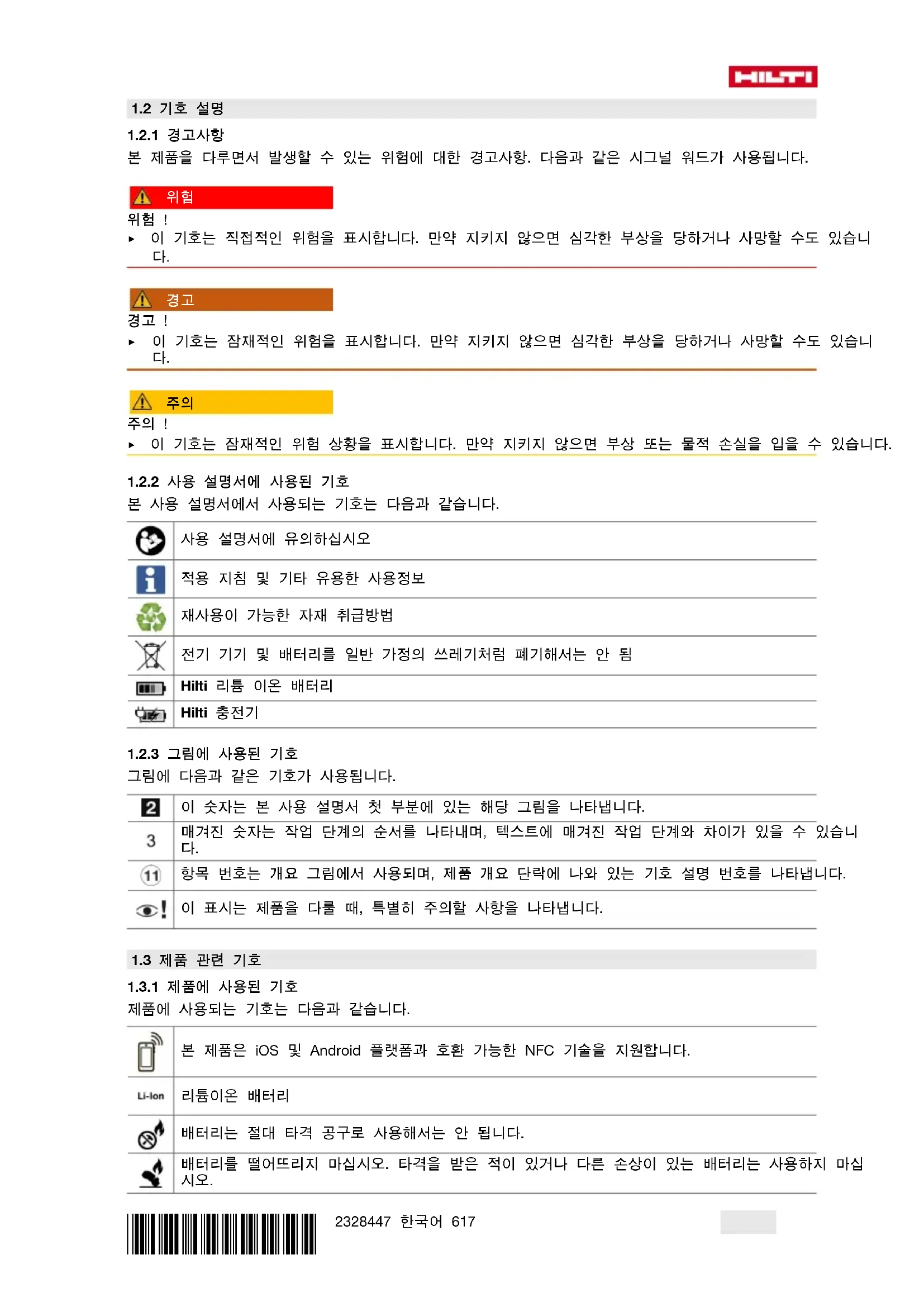

본 제품을 다루면서 발생할 수 있는 위험에 대한 경고사항. 다음과 같은 시그널 워드가 사용됩니다.

▶ 이 기호는 직접적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망할 수도 있습니

이 기호는 잠재적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망할 수도 있습니

▶ 이 기호는 잠재적인 위험 상황을 표시합니다. 만약 지키지 않으면 부상 또는 물적 손실을 입을 수 있습니다.

1.2.2 사용 설명서에 사용된 기호

본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기

그림에 다음과 같은 기호가 사용됩니다. 이 숫자는 본 사용 설명서 첫 부분에 있는 해당 그림을 나타냅니다. 매겨진 숫자는 작업 단계의 순서를 나타내며, 텍스트에 매겨진 작업 단계와 차이가 있을 수 있습니

항목 번호는 개요 그림에서 사용되며, 제품 개요 단락에 나와 있는 기호 설명 번호를 나타냅니다. 이 표시는 제품을 다룰 때, 특별히 주의할 사항을 나타냅니다.

제품에 사용되는 기호는 다음과 같습니다. 본 제품은 iOS 및 Android 플랫폼과 호환 가능한 NFC 기술을 지원합니다.

배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용하지 마십 시오.618 한국어 2328447 *2328447* 사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 제품에 적용되어 있는 경우, 통용되는 규정에 따라 미국과 캐나다 시장의 해당 인증 기관으로부터 제품이 인증되었음을 의미합니다.

레이저 등급 2, 규격 IEC / EN 60825-1:2014를 토대로 하며, CFR 21 § 1040

(Laser Notice 56)과 일치합니다. 빔을 직접 응시하지 마십시오.

제품은 전문가용으로 설계되어 있으며, 해당 교육을 이수한 공인된 작업자를 통해서만 조작, 유지 보수 및 수리 작업을 진행할 수 있습니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제품을 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우에는 기기와 그 보조기구에 의해 부상을 당할 위험이 있습니다. 형식 명칭 및 일련 번호는 형식 라벨에 제시되어 있습니다. ▶ 일련 번호를 다음의 표에 옮기십시오. 대리점 또는 서비스 센터에 문의할 경우 제품 제원이 필요합니다.

콤비 레이저 PM 20CG PM 20CG A12 PM 20CGE 세대 01

본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 안전

2.1 측정공구 관련 일반 안전상의 주의사항

경고! 모든 안전상의 주의사항과 지침을 읽으십시오. 본 측정공구를 전문적으로 취급하지 않을 경우, 위험 이 발생할 수 있습니다. 안전상의 주의사항과 지침을 준수하지 않을 경우 측정공구의 손상 그리고/또는 심각 한 부상을 초래할 수 있습니다. 앞으로 모든 안전상 주의사항과 지침을 보관하십시오.

▶ 작업장을 항상 깨끗이 하고 조명이 잘 들도록 하십시오. 어수선한 작업환경 또는 어두운 작업장은 사고를 초래할 수 있습니다. ▶ 인화성 액체, 가스 또는 먼지가 있어 폭발 위험이 있는 환경에서는 제품을 사용하지 마십시오. ▶ 제품을 사용할 때, 어린이나 다른 사람이 작업장에 접근하지 못하도록 하십시오. ▶ 규정된 범위 내에서만 제품을 사용하십시오. ▶ 국가별 고유 사고방지규정에 유의하십시오. 전기에 관한 안전수칙 ▶ 제품이 비에 맞지 않게 하고 습한 장소에 두지 마십시오. 습기가 유입되면 단락, 감전, 화재 또는 폭발이 일

▶ 본 제품은 습기 유입을 방지하도록 설계되어 있으나 제품을 운반용 케이스에 보관하기 전에 잘 닦아서 제 품이 건조함을 유지하도록 하십시오.

▶ 신중하게 작업하십시오. 작업에 정신을 집중하고 측정공구를 사용할 때 경솔하게 행동하지 마십시오. 피 곤하거나 항정신성 약물, 술 또는 약물 복용 시에는 측정공구를 사용하지 마십시오. 측정공구 사용 시 이에 유의하지 않을 경우 심각한 부상을 초래할 수 있습니다.*2328447* 2328447 한국어 619 ▶ 작업시 비정상적인 자세는 피하십시오. 안전한 작업자세가 되도록 하고, 항상 균형을 유지하십시오. ▶ 개인 보호장비를 착용하십시오. 개인 보호장비의 착용으로 부상위험을 감소시킬 수 있습니다. ▶ 안전장치가 작동불능 상태가 되지 않도록 하고, 지침 및 경고 스티커를 제거하지 마십시오. ▶ 실수로 기기가 작동하지 않도록 주의하십시오. 측정공구를 배터리에 연결하거나 설치 또는 운반하는 경 우, 측정공구의 전원이 꺼져 있는지 확인하십시오. ▶ 해당 지시 사항, 즉 특수한 기기 형식에 따른 규정을 준수하여 제품과 액세서리를 사용하십시오. 이 때 작 업 조건과 실시하려는 작업 내용을 고려하십시오. 규정된 용도 이외의 목적으로 제품을 사용하게 될 경우 위험한 상황이 초래될 수 있습니다. ▶ 이 측정공구를 여러번 사용해봤다고 해서 안전하다고 안심하지 말고 측정공구에 해당되는 안전 규칙을 무 시하지 마십시오. 부주의하게 행할 경우 아주 짧은 순간에 중상을 입을 수 있습니다. ▶ 의료 기기 근처에서 본 측정공구를 사용해서는 안됩니다. 측정공구의 취급과 사용 ▶ 기술적 하자가 없는 상태에서만 제품 및 액세서리를 사용하십시오. ▶ 사용하지 않는 측정공구는 어린이들의 손이 닿지 않는 곳에 보관하십시오. 제품 사용에 익숙치 않거나 또 는 이 안전수칙을 읽지 않은 사람이 제품을 사용해서는 안 됩니다. 비숙련자가 측정공구를 사용하면 위험

▶ 측정공구를 조심스럽게 관리하십시오. 공구의 가동 부위가 완벽하게 작동하는지, 끼어 있지 않은지 혹은 부품이 손상되거나 파손되어 있어 측정공구의 기능을 저하시키지 않는지 점검하십시오. 측정공구 사용 전 손상된 부품을 수리하도록 하십시오. 제대로 관리되지 않은 측정공구는 많은 사고를 유발합니다. ▶ 본 제품은 배터리를 개조 또는 변조해서는 안 됩니다. Hilti사가 명시적으로 허용하지 않는 개조 또는 변경 을 하면 제품을 사용하는 사용자의 권한이 제한될 수 있습니다. ▶ 중요한 측정을 앞둔 경우, 측정공구를 떨어뜨렸거나 또는 측정공구가 다른 기계적인 영향을 받은 경우에 는 측정공구의 정확성을 점검해야 합니다. ▶ 측정 결과는 특정 환경 조건으로 인해 작동 원칙에 제한을 받아 왜곡될 수 있습니다. 예를 들어 강력한 자 기장 또는 전자기장을 생성하는 기기 근처, 진동 및 온도 변화 등이 이에 해당됩니다. ▶ 측정 조건이 빠르게 변하면 측정 결과를 왜곡시킬 수 있습니다. ▶ 제품을 매우 추운 장소로부터 따뜻한 장소로 옮겼거나 그 반대로 따뜻한 장소에서 추운 장소로 옮겼을 경 우에는 제품을 사용하기 전에 새 환경에 적응되도록 해야 합니다. 온도 차이가 클 경우 오작동 및 잘못된 측정 결과를 유발할 수 있습니다.

어댑터 및 액세서리와 함께 사용할 경우, 액세서리가 안전하게 고정되었는지를 확인하십시오. ▶ 본 측정공구는 건설 현장용으로 설계되었지만, 다른 광학 제품 및 전기 제품(쌍안경, 안경, 카메라)과 마찬 가지로 조심스럽게 취급해야 합니다. ▶ 제시된 작동 온도 및 보관 온도를 준수하십시오.

2.2 레이저 측정공구 관련 추가적인 안전상의 주의사항

▶ 규정대로 제품을 열지 않으면 등급 2를 넘어가는 레이저빔이 방출될 수 있습니다. 제품을 Hilti 서비스 센 터에서 수리 받으시기 바랍니다. ▶ 측정 장소를 안전하게 유지하십시오. 제품을 설치할 때 레이저빔이 다른 사람 또는 본인을 향하지 않는지 확인하십시오. 레이저빔은 눈 높이보다 훨씬 위쪽 또는 아래쪽으로 지나가야 합니다. ▶ 측정 오류를 방지하기 위해 레이저 방출창을 깨끗하게 유지하십시오. ▶ 제품을 사용/측정하기 전에 그리고 사용하는 도중 여러 번 기기의 정확도를 점검하십시오. ▶ 반사되는 물체 및 반사 표면 근처에서의 측정할 경우 유리창 또는 이와 유사한 물질로 인해 측정 결과가 잘

▶ 제품을 적합한 고정부, 삼각대에 조립하거나 평평한 표면에 설치하십시오. ▶ 고압 배선 근처에서 측정자를 이용한 작업은 허용되지 않습니다. ▶ 주변에서 다른 레이저 측정공구를 사용하는 일이 없도록 하십시오. 그렇지 않을 경우 측정에 영향을 미칠

▶ 레이저빔이 작업 구역을 벗어나는 쪽으로 조사되지 않게 하십시오.

▶ 떨어지는 공구 및/또는 액세서리로 인한 부상 위험. 작업을 시작하기 전에 배터리 및 설치된 액세서리가 안 전하게 고정되어 있는지 확인하십시오. ▶ 가장 정확한 결과를 얻을 수 있도록 수직, 수평면에 빔을 투사하십시오. 이때 제품을 평면 기준 90°로 정렬 하십시오.620 한국어 2328447 *2328447*

제품이 관련 장치에 필요한 엄격한 요구사항을 충족하였음에도 불구하고 Hilti사는 강한 전자기파로 인해 기 능 장애 및 이로 인한 작동 오류의 가능성을 배제할 수 없습니다. 이러한 경우 또는 다른 불확실한 경우에는 테 스트 측정을 실시해야 합니다. 또한 Hilti사는 다른 기기(예: 비행기의 내비게이션 시스템)에 장애를 일으키는 것을 배제할 수 없습니다.

2.5 레이저 등급이 2인 제품에 대한 레이저 등급 분류

본 제품은 IEC/EN 60825-1:2014 및 에 CFR 21 § 1040(FDA)에 따른 레이저 2등급입니다. 본 제품은 그 외 다른

보호장비 없이 사용해도 됩니다. 태양의 경우와 마찬가지로 레이저 광원을 절대 직접 응시해서는 안 됩니다. 눈 에 직접 닿은 경우, 눈을 감고 빔 영역에서 고개를 돌리십시오. 레이저빔이 사람에게 향하지 않도록 하십시오.

2.6 배터리의 올바른 사용방법과 취급방법

PM 20CG A12 ▶ 리튬 이온 배터리를 보다 안전하게 취급하고 사용할 수 있도록 다음과 같은 안전상의 주의 사항에 유의하 십시오. 유의하지 않을 경우 피부 자극, 심각한 부식성 부상, 화학 화상, 화재 및/또는 폭발을 유발할 수 있

▶ 기술적 하자가 없는 상태에서만 배터리를 사용하십시오. ▶ 배터리를 조심히 다뤄 손상되지 않고, 건강에 유해한 액체가 흘러나오지 않게 하십시오! ▶ 배터리는 어떠한 경우에도 개조 또는 변조해서는 안 됩니다! ▶ 배터리를 분해하거나 강한 압력 또는 80°C 이상의 열을 가하거나 연소시켜서는 안 됩니다. ▶ 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용 또는 충전하지 마십시오. 손상될 기미가 보이는 지 정기적으로 점검하십시오. ▶ 재활용 또는 수리한 배터리는 절대 사용하지 마십시오. ▶ 배터리 또는 배터리 구동식 전동 공구를 절대 타격 공구로 사용하지 마십시오. ▶ 배터리가 직사광선, 고온, 스파크 또는 불꽃에 절대 노출되지 않도록 하십시오. 이로 인해 폭발이 발생할

▶ 배터리 전극을 손가락, 공구, 장신구 또는 다른 전도성 물체를 통해 만지지 마십시오. 이는 배터리 손상, 물 적 손상 및 부상을 유발할 수 있습니다. ▶ 배터리가 비 또는 습기 및 액체에 노출되지 않게 하십시오. 습기가 유입되면 단락, 감전, 화재, 불꽃 및 폭발 이 일어날 수 있습니다. ▶ 배터리 타입에 해당되는 충전기 및 전동공구만 사용하십시오. 이를 위해 해당 사용 설명서에 적혀 있는 내

▶ 폭발 위험이 있는 환경에서 배터리를 사용하거나 보관하지 마십시오. ▶ 배터리를 잡기에 너무 뜨거운 경우에는 고장일 수 있습니다. 배터리를 인화성 물질과 충분한 거리를 둔 상 태에서 눈에 잘 띄며 불이 잘 붙지 않는 장소에 두십시오. 배터리를 냉각시키십시오. 한 시간 후에도 계속 해서 배터리를 잡기에 너무 뜨거운 경우에는 배터리에 결함이 있을 수 있습니다. Hilti 서비스 센터에 문의 하거나 "안전 및 Hilti 리튬 이온 배터리 작업 관련 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인에 유의하십시오. → 페이지 633 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝부분에 제시된 QR 코드를 통해 확인할 수 있습니다.

2.7 배터리의 올바른 사용방법과 취급방법

PM 20CG PM 20CGE ▶ 제품을 비교적 장기간 사용하지 않을 경우, 배터리를 제품에서 분리해 두십시오. 배터리는 장기간 보관 시 부식되거나 자체 방전될 수 있습니다. ▶ 배터리는 어린이의 손이 닿지 않는 곳에 두십시오. ▶ 새 배터리와 헌 배터리를 혼합하여 사용하지 마십시오. 항상 모든 배터리를 동시에 교체해야 합니다. 제조 회사가 다르거나 모델명이 다른 배터리를 사용하지 마십시오. ▶ 손상된 배터리를 설치하지 마십시오. ▶ 본 제품에 지정된 배터리 유형만 사용하십시오. 다른 배터리를 사용하면 부상을 입을 수 있고, 화재가 발생

▶ 배터리 교환 시 극성이 올바른지 확인하고, 전문적인 배터리 교환 방법에 유의하십시오. 폭발의 위험이 있 습니다.*2328447* 2328447 한국어 621 ▶ 배터리에 과도한 열을 가하거나 불꽃에 노출시키지 마십시오. 배터리가 폭발하거나 유독 물질이 방출될 수

▶ 배터리를 충전시키지 마십시오. ▶ 제품에 장착된 상태에서는 배터리를 납땜하지 마십시오. ▶ 단락을 통해 배터리를 방전시키기 마십시오. 배터리에 누설이 발생하거나, 폭발, 화재가 일어날 수 있으며, 사람이 부상을 입을 수 있습니다. ▶ 배터리를 손상시키지 말고, 배터리를 서로 분리하지 마십시오. 배터리에 누설이 발생하거나, 폭발, 화재가 일어날 수 있으며, 사람이 부상을 입을 수 있습니다. 3 제품 설명

리튬 이온 배터리(PM 20CG A12의 경우만)

선택 스위치 전원 켜기/끄기 및 펜듈럼 잠

추락 방지 케이블 PMA 92 고정용 고리

배터리함(PM 20CG 및 PM 20CGE의 경우

마그네틱 받침대 PMW 71(PM 20CGE의 경우

마그네틱 홀더 PMA 89(PM 20CG 및

본 제품은 한 명의 작업자만으로도 신속하고 정확하게 수직 길이를 재고, 각도를 90°로 맞추며, 수평을 잡고, 각도 정렬 작업을 실시할 수 있도록 생산된 자동 레벨 조정이 가능한 콤비 레이저입니다. 본 제품은 2개의 라인(수평 및 수직)과 5개의 포인트(위, 아래, 우측, 좌측, 선 교차점)를 갖추고 있습니다. 라인 과 교차점의 작업 가능거리는 약 20m입니다. 그 외 모든 포인트의 작업 가능거리는 약 30m입니다. 작업 가능 거리는 주변의 밝에 따라 달라집니다. 본 제품은 옥내용으로 규정되어 있습니다. 야외에서 사용할 때에는 환경조건이 실내에서의 조건과 일치하도 록 유의해야 합니다. 다음과 같은 용도로 사용할 수 있습니다.

• (직각 혹은 수직 평면에서) 칸막이 설치 시 위치 표시

• 장비 및 세 축을 지닌 구조물의 정렬 및 설치 작업

• 바닥에 표시된 점을 천장으로 전송622 한국어 2328447 *2328447* PM 20CG A12 ▶ 본 제품에는 모델시리즈 B 12의 Hilti 리튬 이온 배터리만 사용하십시오. ▶ 이 배터리에는 Hilti 충전기 C4/12 시리즈만 사용하십시오.

PM 20CG 콤비 레이저, 마그네틱 홀더 PMA 89, 파우치, 4x 1.5V AA 배터리, 제조사 인증서, 물질 안전 보건 자료, 사

PM 20CG A12 콤비 레이저, 마그네틱 홀더 PMA 89, 파우치, 제조사 인증서, 물질 안전 보건 자료, 사용 설명서 PM 20CGE 콤비 레이저, 마그네틱 받침대 PMW 71, 파우치, 4x 1.5V AA 배터리, 제조사 인증서, 물질 안전 보건 자료,

해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다.

PM 20CG A12 리튬 이온 배터리의 충전상태는 잠금해제 버튼을 약간(최대 저항이 느껴질 때까지) 누르면 표시됩니다.

4개 LED 점등됨. 충전 상태: 75 % ~ 100 % 3개 LED 점등됨. 충전 상태: 50 % ~ 75 % 2개 LED 점등됨. 충전 상태: 25 % ~ 50 % 1개 LED 점등됨. 충전 상태: 10 % ~ 25 % 1개 LED 깜박임. 충전 상태: < 10 % 4 기술자료 PM 20CG PM 20CGE PM 20CG A12 레이저 수신기를 미사용할 때 라인 및

20m (65 ft — 7 in) 20m (65 ft — 7 in) 20m (65 ft — 7 in) 레이저 수신기 이용 시 라인 및 십자 표시 도달 범위(주변 밝기 및 레이저 에서 떨어진 수신기 위치에 따라 달라

2m … 50m (6 ft — 7 in … 164 ft — 1 in) 2m … 50m (6 ft — 7 in … 164 ft — 1 in) 2m … 50m (6 ft — 7 in … 164 ft — 1 in) 자동 수평 레벨링 시간(표준) 3초 3초 3초 자동 레벨 조정 범위 ±4.0°(표준) ±4.0°(표준) ±4.0°(표준)

±3 mm ~ 10 m (33 ft 에서 ±0.12 in) 10 m에서 ±2 mm (33 ft 에서 ±0.08 in) ±3 mm ~ 10 m (33 ft 에서 ±0.12 in) 라인 두께(거리 5 m - 16.4 ft) 평균 2 mm (0.08 in) 평균 2 mm (0.08 in) 평균 2 mm (0.08 in)

등급 2, 가시적, 510530 nm 등급 2, 가시적, 510530 nm 등급 2, 가시적, 510530 nm 충전 상태 낮음 표시 레이저빔이 2초 또는 10초 간격(ON / 잠김 또는 ON / 잠금 해제) 으로 깜박임, 충전상

레이저빔이 2초 또는 10초 간격(ON / 잠김 또는 ON / 잠금 해제) 으로 깜박임, 충전상

레이저빔이 2초 또는 10초 간격(ON / 잠김 또는 ON / 잠금 해제) 으로 깜박임, 충전상

4x 1.5V AA 배터리 4x 1.5V AA 배터리 Hilti B 12 리튬 이온 배터리*2328447* 2328447 한국어 623 PM 20CG PM 20CGE PM 20CG A12 배터리 수명(모든 라인 켜짐) +24 °C (+72°F)일 때: 8시간(표준) +24 °C (+72°F)일 때: 8시간(표준) B 12⁄2.6 Ah, +24 °C (+72°F)일 때: 30시

배터리 수명(수평 또는 수직 라인 켜

+24 °C (+72°F)일 때: 20시간(표준) +24 °C (+72°F)일 때: 20시간(표준) B 12⁄2.6 Ah, +24 °C (+72°F)일 때: 60시

분진 및 수분 침투 방지 처리(배터리

510nm … 530nm 510nm … 530nm 510nm … 530nm 펄스 기간 (tp) < 60µs < 60µs < 60µs 펄스 주파수 (f) < 12kHz < 12kHz < 12kHz 배터리를 제외한 무게 0.57kg (1.257lb) 0.57kg (1.257lb)

−20 ℃ … 40 ℃ (−4.0 ℉ … 104.0 ℉) 충전 시작 시 배터리 온도 −10 ℃ … 45 ℃ (14.0 ℉ … 113.0 ℉) 5 작업 준비 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오.

1. 충전하기 전에 충전기의 사용 설명서를 읽으십시오.

2. 배터리 및 충전기의 접점이 청결하고 건조한 상태인지 확인하십시오.

3. 허용되는 충전기에서 배터리를 충전하십시오. → 페이지 621624 한국어 2328447

부상 위험 부상 위험! ▶ 배터리를 끼우기 전에 배터리의 접점 및 제품의 접점에 이물질이 남아 있지 않은지 확인하십시오. ▶ 배터리가 제대로 고정되었는지 확인하십시오.

1. 처음으로 사용하기 전, 배터리를 완전히 충전하십시오.

2. 배터리가 제품에 고정되는 소리가 들릴 때까지 미십시오.

3. 배터리가 정확하게 설치되어 있는지 점검하십시오.

1. 배터리의 잠금 해제 버튼을 누르십시오.

• 국제 표준에 맞춰 제조된 배터리만 사용하십시오.

2. 경우에 따라 방전된 배터리를 분리하십시오.

부상 위험 떨어지는 공구 및/또는액세서리에 의한 유발! ▶ 본 제품에 적합한 권장하는 Hilti 추락 방지 케이블만 사용하십시오. ▶ 사용하기 전에 항상 추락 방지 케이블 및 추락 방지 케이블의 고정점의 손상 여부를 점검하십시오.*2328447* 2328447 한국어 625 공중 작업에 대한 국가별 규정에 유의하십시오. 본 제품에 맞는 추락 방지장치로 Hilti 추락 방지 케이블 PMA 92만 사용하십시오. ▶ 추락 방지 케이블을 레이저 및 받쳐주는 구조물에 고정시키십시오. 확실하게 고정되었는지 점검하십시오. Hilti 추락 방지 케이블의 사용 설명서 내용에 유의하십시오. 6 조작 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오.

선택 스위치를 위치(켜짐/잠금해제)에 두십시오. ▶ 모든 레이저 및 모든 포인트가 켜집니다.

2. 원하는 선형 모드가 설정될 때까지 선형 모드 버튼을 여러차례 누르십시오.

▶ 제품은 다음 순서에 따라 작동 모드를 계속 변경합니다: 모든 라인 및 모든 포인트, 수평 라인 및 수평 포인트, 수직 라인 및 수직 포인트.

6.2 레이저빔을 "사선" 기능으로 설정

선택 스위치를 위치(켜짐/잠금)에 두십시오. ▶ 수평 라인 및 수직 포인트가 켜집니다.

2. 원하는 선형 모드가 설정될 때까지 선형 모드 버튼을 여러차례 누르십시오. → 페이지 625

▶ 제품은 다음 순서에 따라 작동 모드를 계속 변경합니다: 수평 라인 및 수평 포인트, 수직 라인 및 수직 포인트, 모든 라인 및 모든 포인트. "사선" 기능에서는 펜듈럼이 잠금 상태이고 레이저가 조절되지 않습니다. 레이저빔이 5초에 한번씩 깜박입니다.

1. 선택 스위치를 OFF위치에 두십시오.

▶ 레이저빔이 꺼지고 펜듈럼이 잠금 처리됩니다.

부상 위험 예상치 못한 시운행으로 인해 발생! ▶ 배터리를 끼우기 전에 해당 제품의 전원이 꺼져 있는지 확인하십시오.

2. 배터리가 방전되면 레이저빔이 자동으로 꺼집니다.

1. 레이저의 아래쪽 연직빔을 바닥의 기준점 십자 표시 중앙에 맞추십시오.

2. 수직 레이저빔이 두 번째 기준점에 올 때까지 레이저를 돌리십시오.

6.5 레이저 수신기 모드 활성화 또는 비활성화

레이저 수신기의 도달 가능 범위는 레이저 출력의 비대칭 구조 및 외부 광원의 방해로 인해 제한될 수

라인 레이저 성능이 강한 쪽에서 작업을 진행하고, 최적의 도달 범위를 확보활 수 있도록 직사광선에서 작업을 진행하는 일이 없도록 하십시오. 강한 쪽은 콤비 레이저의 전면입니다.

1. 수신기 모드를 활성화하려면, 수신기 모드 버튼을 누르십시오.

▶ 레이저빔이 5회 깜박입니다. ▶ 수신기 모드 버튼 옆의 LED가 녹색으로 점등됩니다. ▶ 레이저빔의 가시성이 줄어듭니다.626 한국어 2328447 *2328447*

2. 수신기 모드를 다시 비활성화하려면, 수신기 모드 버튼을 한번 더 누르십시오.

▶ 수신기 모드 버튼 옆의 LED가 꺼집니다. ▶ 레이저빔의 가시성이 다시 정상 수준으로 높아집니다. 레이저의 전원을 끄면 수신기 모드가 비활성화됩니다.

6.6.3 천정등 정렬*2328447*

6.6.6 문틀 및 창틀 정렬628 한국어 2328447

1. 층고가 높은 실내 공간에서 (최소 층간 높이가 10 m 정도의 실내 바닥에) 표시(십자 표시)를 하십시오.

2. 레이저를 바닥이 고르고 수평인 평면에 놓으십시오.

3. 레이저를 켜고 추를 로크 해제하십시오.

4. 레이저의 아래쪽 연직빔을 바닥의 십자 표시 중앙에 맞추십시오.

5. 천장에 위쪽 연직점을 표시하십시오.

6. 레이저를 90° 정도 돌리십시오.

아래 쪽 연직빔은 반드시 십자 표시 중심에 위치해야 합니다.

7. 천장에 위쪽 연직점을 표시하십시오.

8. 180° 및 270° 회전 후 해당 과정을 반복하십시오.

표시된 4개의 포인트로부터 천장에 원 하나를 그리십시오. 원 직경 D를 밀리미터 또는 인치 단위로 측정하고, 공간 높이 RH를 미터 또는 피트 단위로 측정하십시오.*2328447* 2328447 한국어 629

▶ PM 20CG / PM 20CG A12의 경우: 값 R은 3 mm (1⁄8″)보다 작아야 합니다(10 m일 때 3 mm에 해

▶ PM 20CGE의 경우: 값 R은 2 mm (1⁄12″)보다 작 아야 합니다(10 m일 때 2 mm에 해당).

10. 결과가 허용 공차를 벗어난 경우, Hilti 서비스 센터에

6.7.2 레이저빔의 수평도 측정 점검

1. 벽 사이의 간격이 최소 10 m 이상이어야 합니다.

2. 레이저를 벽 (A)에서 약 20 cm 정도 떨어진 평평하고 수평인 평면에 놓고, 레이저 라인의 교차 지점이 벽

3. 레이저 라인의 교차 지점을 벽 (A)에 십자 (1)로 표시하고 벽 (B)에 십자 (2)로 표시하십시오.

4. 레이저를 벽 (B)에서 약 20 cm정도 떨어진 평평하고 수평인 평면에 놓고, 레이저 라인의 교차 지점이 벽 (A)

의 십자 표시 (1) 쪽을 향하게 하십시오.

5. 레이저 라인의 교차 지점 높이를 벽 (B)의 표시 (2)와 교차 지점이 일치하도록 설정하십시오. 필요에 따라

삼각대 또는 벽 브래킷을 사용하십시오.

6. 레이저 라인의 교차 지점을 벽 (A)에 십자 (3)으로 표시하십시오.

7. 벽 (A)의 십자 표시 (1) 및 (3) 사이의 오프셋 D를 측정하십시오(RL = 공간 길이).630 한국어 2328447

▶ PM 20CG / PM 20CG A12의 경우: 값 R은 3 mm (1⁄8″)보다 작아야 합니다. ▶ PM 20CGE의 경우: 값 R은 2 mm (1⁄12″)보다 작

9. 결과가 허용 공차를 벗어난 경우, Hilti 서비스 센터에

1. 레이저를 아래쪽 연직빔과 함께 벽에서 약 5 m (16 ft) 간격이 떨어진 공간 중앙의 기준 교차선 (A) 중심에

맞춰 위치시키십시오. 첫 번째 타겟 플레이트 (a)의 수직 라인은 정확하게 수직 레이저 라인의 중앙을 관통 하여 지나가야 합니다.

2. 다른 타겟 플레이트 (b)를 고정시키거나 또는 빳빳한 종이를 우측 직각 레이저빔 중간 지점 중앙에 고정시

키십시오. 우측 직각 빔의 중심점 (d1)을 표시하십시오.

3. 레이저를 위쪽에서 봤을 때 시계 방향으로 90° 돌리십시오. 아래쪽 연직빔은 정확하게 기준 십자 표시 (A)

의 중앙에 있어야 하며, 좌측 직각 빔의 중심은 타겟 플레이트 (a)의 수직 라인을 정확히 관통해야 합니다.

4. 다른 타겟 플레이트 (c)를 고정시키거나 또는 빳빳한 종이를 우측 직각 레이저빔 중간 지점 중앙에 고정시

키십시오. 우측 직각 빔의 중심점 (d2)를 타켓 플레이트 (c)에 표시하십시오.

5. 그 다음에 타겟 플레이트 (b)에 레이저 라인 교차점의 중심점 (d3)을 표시하십시오.

▶ PM 20CG / PM 20CG A12의 경우: (d1)과 (d3) 사이 수평거리는 5 m (16 ft) 간격에서 측정할 때 최대 3 mm (1⁄8″) 이하여야 합니다. ▶ PM 20CGE의 경우: (d1)과 (d3) 사이 수평거리는 5 m (16 ft) 간격에서 측정할 때 최대 2 mm (1⁄12″) 이 하여야 합니다.*2328447* 2328447 한국어 631

6. 레이저를 위쪽에서 봤을 때 시계 방향으로 180° 돌리십시오. 아래쪽 연직빔은 정확하게 기준 십자 표시 (A)

의 중앙에 있어야 하며, 우측 직각 빔의 중심은 타겟 플레이트 (a)의 수직 라인을 정확히 관통해야 합니다.

7. 좌측 직각 빔의 중심점 (d4)을 타켓 플레이트 (c)에 표시하십시오.

▶ PM 20CG / PM 20CG A12의 경우: (d2)과 (d4) 사이 수평거리는 5 m (16 ft) 간격에서 측정할 때 최대 3 mm (1⁄8″) 이하여야 합니다. ▶ PM 20CGE의 경우: (d2)과 (d4) 사이 수평거리는 5 m (16 ft) 간격에서 측정할 때 최대 2 mm (1⁄12″) 이

• PM 20CG / PM 20CG A12의 경우: (d3)이 (d1)의 우측에 있을 경우, 수평 거리 (d1)-(d3)과 (d2)-(d4)의 합계가 5 m (16 ft) 간격에서 측정할 때 최대 3 mm (1⁄8″) 이하여야 합니다. PM 20CGE의 경우: (d3)이 (d1)의 우측에 있을 경우, 수평 거리 (d1)-(d3)과 (d2)-(d4)의 합계가 5 m (16 ft) 간격에서 측정할 때 최대 2 mm (1⁄12″) 이하여야 합니다.

• PM 20CG / PM 20CG A12의 경우: (d3)이 (d1)의 좌측에 있을 경우, 수평 거리 (d1)-(d3)과 (d2)-(d4)의 차이가 5 m (16 ft) 간격에서 측정할 때 최대 3 mm (1⁄8″) 이하여야 합니다. PM 20CGE의 경우: (d3)이 (d1)의 좌측에 있을 경우, 수평 거리 (d1)-(d3)과 (d2)-(d4)의 차이가 5 m (16 ft) 간격에서 측정할 때 최대 2 mm (1⁄12″) 이하여야 합니다.

8. 결과가 허용 공차를 벗어난 경우, Hilti 서비스 센터에 문의하십시오.

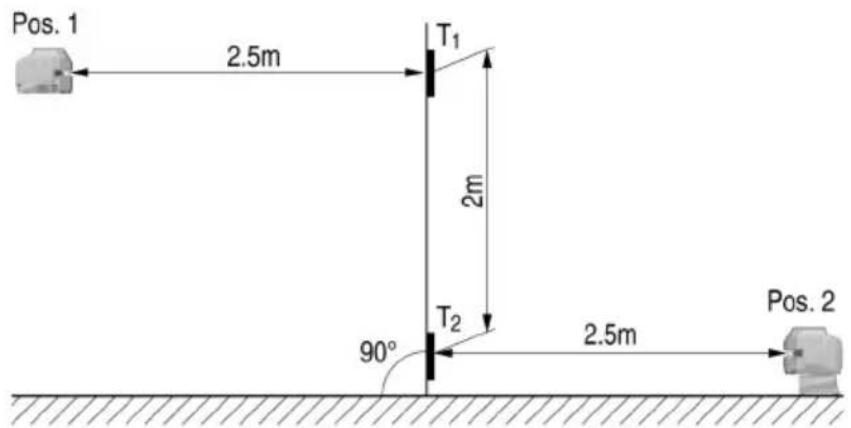

1. 레이저를 2 m 높이에 위치시키십시오(위치 1).

(수직)을 같은 높이(2 m)에서 레이저로부터 2.5 m 떨어진 곳에 배치하고, 수직 레 이저빔이 타겟 플레이트를 관통하는 위치를 표시하십시오.

를 첫 번째 타겟 플레이트에서 아래쪽으로 2 m 떨어진 곳에 배치하고, 수직 레이 저빔이 타겟 플레이트를 관통하는 위치를 표시하십시오.

5. 시범 설치된 맞은 편(좌우가 거꾸로 됨), 레이저로부터 5 m 떨어진 바닥에 레이저빔이 지나는 (위치 2)를 표

6. 이제 방금 바닥에 표시한 위치(위치 2)에 레이저를 놓으십시오.632 한국어 2328447

및 표시된 위치에 일치하도록 정렬하십시오.

에서 두 표시의 간격 (D)를 판독하십시오. PM 20CG / PM 20CG A12의 경우: 편차 (D)가 3 mm를 넘는 경우, Hilti 서비스 센터에 문의해주십

PM 20CGE의 경우: 편차 (D)가 2 mm를 넘는 경우, Hilti 서비스 센터에 문의해주십시오. 7 관리 및 유지보수

배터리가 끼워진 상태에서 부상 위험 ! ▶ 관리 및 수리 작업을 진행하기 전에 항상 배터리를 제거하십시오!

• 공구에 부착되어 있는 오염물질을 조심스럽게 제거하십시오.

• 오염물질이 있는 경우, 부드러운 마른 솔로 환기 슬롯을 조심스럽게 청소하십시오.

• 약간 물기가 있는 수건으로만 하우징을 청소해 주십시오. 플라스틱 부품을 손상시킬 수 있으므로 절대로 실리콘이 함유된 보호제를 사용하지 마십시오.

• 제품의 접점을 청소하려면 깨끗하고 마른 천을 사용하십시오. 리튬 이온 배터리 관리

• 환기 슬롯이 막힌 상태에서는 절대 배터리를 사용하지 마십시오. 부드러운 마른 솔로 환기 슬롯을 조심스

• 배터리가 불필요하게 먼지 또는 오염물에 노출되지 않도록 하십시오. 배터리를 절대 습도가 높은 곳에 두 지 마십시오(예: 물 속에 담그거나 비내리는 곳에 두는 행위). 배터리에 물이 들어가면, 손상된 배터리처럼 취급하십시오. 물이 들어간 배터리는 비가연성 용기에서 절 연시킨 후, Hilti 서비스 센터에 문의해 주십시오.

• 배터리를 외부 오일 및 그리스가 묻지 않도록 깨끗하게 유지하십시오. 배터리에 불필요하게 먼지 또는 오 염물이 쌓이지 않도록 하십시오. 배터리를 부드러운 마른 솔 또는 깨끗하고 마른 걸레로 닦아내십시오. 플 라스틱 부품을 손상시킬 수 있으므로 절대로 실리콘이 함유된 보호제를 사용하지 마십시오. 배터리의 접점에 접촉하지 말고, 접점에서 공구측에 부착된 그리스를 제거하지 마십시오.

• 약간 물기가 있는 수건으로만 하우징을 청소해 주십시오. 플라스틱 부품을 손상시킬 수 있으므로 절대로 실리콘이 함유된 보호제를 사용하지 마십시오.

• 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고, 조작요소가 문제 없이 작동하는지 점검하십

• 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉시 Hilti 서비스 센터에 제품 수리

• 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검하십시오. 안전하게 작동하기 위해서는 순정품 예비 부품 및 소모품만 사용하십시오. Hilti에서 승인한 예비 부품, 소모품 및 액세서리는 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다.

7.1 Hilti 측정 기술 서비스 센터

Hilti 측정 기술 서비스 센터는 점검 후 편차가 있는 경우 측정 공구를 복원하여 측정 공구의 품질 인증 사항을 다시 점검합니다. 점검하는 시점에 품질 인증은 서비스 센터를 통해 서면 인증서를 통해 승인됩니다. 권장사항:

• 사용 정도에 따라 적절한 검사 주기를 선택하십시오.

• 기기 하중이 특별히 높았거나 중요한 작업을 시작하기 전과 같이 최소한 일 년에 한 번은 Hilti 측정 기술 서 비스 센터에서 점검을 받으십시오. Hilti 측정 기술 서비스 센터에서 점검 받았다고 해서 사용 전이나 사용 도중 측정 공구의 점검 의무가 없어지 는 것은 아닙니다.*2328447* 2328447 한국어 633 8 충전식 공구 및 배터리 운반 및 보관

운반 시 돌발적으로 작동됨 ! ▶ 제품은 항상 배터리를 장착하지 않은 상태로 운반하십시오! ▶ 배터리를 분리하십시오. ▶ 배터리를 고정하지 않은 채로 운반해서는 절대 안 됩니다. 운반하는 도중 배터리에 과도한 충격을 받거나 진동이 발생하지 않게 하고 모든 전도성 소재 또는 다른 배터리로부터 분리시켜 다른 배터리 전극에 닿지 않고 단락이 발생하지 않게 하십시오. 배터리와 관련된 현지 운반 규정에 유의하십시오. ▶ 배터리는 우편을 통해 전달할 수 없습니다. 손상이 없는 배터리를 전송하고자 하는 경우 배송업체에 문의

▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 운반한 후에는 항상 손상 여부를 점검하십시오.

배터리 결함 또는 방전으로 인한 돌발적인 손상 ! ▶ 제품은 항상 배터리를 장착하지 않은 상태로 보관하십시오! ▶ 제품 및 배터리를 냉각 및 건조시켜 보관하십시오. 기술자료에 제시된 허용 온도 한계값에 유의하십시오. ▶ 배터리를 충전기에 보관하지 마십시오. 충전 후에는 항상 배터리를 충전기에서 분리하십시오. ▶ 배터리는 절대 직사광선이 들어오는 곳, 열원 위 또는 유리 뒤쪽에 보관하지 마십시오. ▶ 제품 빛 배터리는 건조한 상태로 어린이나 외부인의 손이 닿지 않는 곳에 보관하십시오. ▶ 제품 및 배터리를 사용하기 전에 그리고 장시간 보관한 후에는 항상 손상 여부를 점검하십시오. 9 문제 발생 시 도움말 본 도표에 제시되어있지않거나스스로 해결할 수 없는문제가발생한경우Hilti서비스 센터에 문의해주십시오. 장애 예상되는 원인 해결책 제품의 스위치가 켜지지 않음. PM 20CG A12 배터리가 방전된 상태임. ▶ 배터리를 충전하십시오. PM 20CG A12 배터리가 올바르게 삽입되지 않음. ▶ 배터리를 끼우고 배터리가 제품 에 정확하게 설치되어 있는지 점 검하십시오. → 페이지 624 PM 20CG PM 20CGE

• 페이지 624 PM 20CG PM 20CGE 배터리의 극성이 틀림. ▶ 배터리를 올바르게 끼우십시오.

• 페이지 624 제품 또는 선택 스위치 불량. ▶ Hilti 서비스 센터에 문의해 주십

▶ Hilti 서비스 센터에 문의해 주십

제품의 전원이 켜져 있으나, 레 이저빔이 보이지 않음. 레이저 광원 또는 레이저 컨트롤 불

▶ Hilti 서비스 센터에 문의해 주십

온도가 너무 높거나 너무 낮음. ▶ 제품읜 온도를 낮추거나 높이십

제품이 경사진 면에 놓여 있음. ▶ 제품을 바닥이 고르고 수평인 평

선택 스위치를 위치에 두십시 오.634 한국어 2328447 *2328447* 장애 예상되는 원인 해결책 자동 레벨 조정 기능이 작동하

기울기 센서 결함. ▶ Hilti 서비스 센터에 문의해 주십

레이저가 수신기 모드에 있지 않음 ▶ 콤비 레이저에서 수신기 모드를

레이저 수신기가 콤비 레이저와 너 무 멀리 떨어져 있음. ▶ 레이저 수신기를 콤비 레이저에 더 가까이 위치시키십시오. 수신 가능 범위가 너무 작음 레이저 성능이 약한 곳에서 작업이

▶ 레이저 성능이 더 높은 영역(전 면)에서 작업을 진행하십시오. 공사 현장 주변의 밝기가 너무 밝음 ▶ 콤비 레이저 그리고/또는 레이저 수신기를 보다 어두운 곳에 위치

탐지 영역에 바로 빛이 비춤. ▶ 그늘 등을 만들어 탐지 영역에 직 사광선이 비추지 않도록 하십시

부적절한 폐기로 인한 부상 위험! 새어나오는 가스 또는 용액으로 인한 건강상의 위험. ▶ 손상된 배터리는 전달하지 마십시오! ▶ 비전도성 소재로 연결 단자를 막아 두어 단락이 발생하지 않게 하십시오. ▶ 배터리가 어린이의 손에 닿지 않도록 폐기하십시오. ▶ Hilti Store에서 배터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. Hilti 제품은 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. ▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오! 11 제조회사 보증 ▶ 보증 조건에 관한 질문사항은 현지 Hilti 파트너사에 문의하십시오. 12 FCC-지침 (미국에서 적용) / IC-지침 (캐나다에서 적용) 이 기기는 테스트 당시, 등급 B 디지털 기기에 대한 FCC-규정 단략 15에 정의되어 있는 제한값을 준수 하였습니다. 이 제한값은 주거 지역에서 설치시에 장애가 되는 간섭으로부터 충분히 보호하기 위해 설 정되었습니다. 이러한 형식의 장치들은 고주파수를 사용하고 생성하며, 또한 이 고주파수를 방출할 수 도 있습니다. 해당 지침에 따라 설치하고 조작하지 않을 경우, 이로 인해 라디오 수신의 장애를 일으킬

하지만 특정한 지점에 설치하는 경우, 장애가 일어나지 않는다는 것을 보장할 수는 없습니다. 이 기기가 라디 오 또는 텔레비전 수신 장애의 원인이 될 경우(기기의 전원을 껐다가 다시 켜서 확인할 수 있음), 사용자는 다음 과 같은 조치를 통해 장애를 제거할 수 있습니다.

• 수신 안테나를 다시 고정시키거나 위치를 옮깁니다.

• 기기와 리시버 사이의 간격을 넓힙니다.

• 리시버가 연결된 회로와 다른 회로의 소켓에 기기를 연결합니다.

• 귀하의 딜러 또는 라디오/텔레비전 전문 기술자에게 연락하십시오. 본 장치는 FCC규정의 단락 15 및 ISED의 RSS-210 내용과 일치합니다. 작동을 위해서는 다음 두 가지 조건이 있습니다.

• 기기는 방해가 되는 전파를 발생시켜서는 안 됩니다.

• 기기는 원하지 않은 작동의 원인이 될 수 있는 간섭을 포함, 어떠한 방출 전파도 흡수하여야 한다.*2328447* 2328447 한국어 635 Hilti사가 명시적으로 허용하지 않는 개조 또는 변경을 하면 기기를 사용하는 사용자의 권한이 제한될

13 기타 정보 중국 RoHS (유해물질 사용 제한 지침) 본 도표는 중국 시장에 적용됩니다. 14 Hilti 리튬이온 배터리 안전 및 사용 관련 지침 본 문서에서 사용된 배터리 개념은 다시 충전할 수 있는 Hilti 리튬 이온 배터리를 가리키는 것으로, 배터리 내 부에는 다수의 리튬 이온 셀이 합쳐져 있습니다. 이 배터리는 Hilti 전동 공구용으로 개발되었되며, 그 외의 용 도로 사용해서는 안 됩니다. Hilti 배터리 순정품만 사용하십시오! Hilti 배터리는 최신 기술을 따르고 있으며, 셀 관리 시스템 및 셀 보호 시스템이 장착되어 있습니다.

본 배터리는 에너지 밀도를 크게 높일 수 있는 리튬 이온 메모리 소재를 포함한 셀로 구성되어 있습니다. 리튬 이온 배터리는 NiMH & NiCd 배터리와 달리 메모리 효과는 거의 없지만, 무리한 힘이 가해지거나, 방전되었을 경우 또는 고온의 환경에서 매우 민감하게 반응합니다. 안전 관련 지침 참조 본 배터리에 허용된 제품은 Hilti Store 또는 아래 링크를 통해 확인할 수 있습니다. www.hilti.group | 미국: www.hilti.com

▶ 배터리는 어떠한 경우에도 개조 또는 변조해서는 안 됩니다! ▶ Hilti 서비스 센터에서 승인되지 않은 재활용 또는 수리된 배터리는 절대 사용하지 마십시오.636 한국어 2328447 *2328447* ▶ 충격을 받은 적이 있거나, 1미터가 넘는 높이에서 떨어진 적이 있거나 혹은 다른 방식으로 손상된 배터리 는 절대 사용하거나 충전하지 마십시오. 압착 부위, 절단 흔적 또는 파인 자국 등 배터리 손상 징후를 주기 적으로 점검하십시오. ▶ 배터리 또는 배터리 구동식 전동 공구를 절대 타격 공구로 사용하지 마십시오. ▶ 배터리 액체가 흘러나온 경우 액체가 직접 눈 및/또는 피부에 닿지 않게 하십시오!

배터리가 손상된 경우 행동 지침 참조 ▶ 배터리에 결함이 있는 경우 용액이 흘러나와 인접한 물체를 적실 수 있습니다. 용액이 묻은 부품은 따뜻한 비눗물로 세척하고, 손상된 배터리를 교체하십시오.

배터리가 손상된 경우 행동 지침 참조 ▶ 배터리가 고온, 스파크 또는 불꽃에 절대 노출되지 않도록 하십시오. 폭발이 일어날 수 있습니다. ▶ 배터리 전극을 손가락, 공구, 장신구 또는 다른 금속 물체를 통해 만지지 마십시오. 단락, 감전, 화재 또는 폭발이 일어날 수 있습니다. ▶ 배터리가 비 또는 습기에 노출되지 않게 하십시오. 습기가 유입되면 단락, 감전, 화재 또는 폭발이 일어날

▶ 배터리 타입에 해당되는 충전기 및 전동공구만 사용하십시오. 이를 위해 사용 설명서에 적혀 있는 내용을

▶ 가연성 액체류 또는 가스가 있는 폭발 위험이 있는 환경에 배터리를 보관하거나 사용하지 마십시오. 이러 한 조건에서 배터리에 예상치 못한 문제가 발생할 수 있습니다. 배터리가 손상된 경우 행동 지침 ▶ 배터리가 손상된 경우 항상 Hilti 서비스 파트너에 문의해 주십시오. ▶ 액체가 흘러나온 경우 보안경 및 안전화를 착용하여 액체가 직접 눈 및/또는 피부에 닿지 않게 하십시오. ▶ 결함이 있는 배터리는 비가연성 용기에 보관하고, 건조한 모래, 석회분말(CaCO3) 또는 규산염(Vermiculit) 을 뿌려 두십시오. 그 이후 커버에 공기가 통하지 않도록 밀폐시키고, 가연성 가스, 액체 또는 물건으로부 터 멀리 떨어진 곳에 보관하십시오. ▶ Hilti Store에서 컨테이너를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. 손상된 배터리는 전

▶ 허용된 화학 세제를 사용하여 방출된 배터리 액체를 제거하십시오. 배터리가 더 이상 작동하지 않는 경우 행동 지침 ▶ 충전이 잘못되거나 또는 평소와 달리 충전 시간이 오래 걸리거나, 성능 저하가 확연히 드러나거나, LED 활 성화 상태가 평상시와 다르거나 액체가 배출되는 경우와 같이 이상 징후가 없는지 확인하십시오. 이는 내 부에 문제가 있음을 알리는 징후입니다. ▶ 배터리 내부에 문제가 있는 경우 항상 Hilti 서비스 파트너에 문의해 주십시오.

배터리가 더 이상 작동하지 않거나, 배터리가 더 이상 충전되지 않거나 또는 액체가 흘러나온 경우, 위에 제시된 바와 같이 폐기하십시오.

배터리가 손상된 경우 행동 지침 참조 배터리 화재 발생 시 대책

배터리 화재로 인한 위험! 배터리 화재가 발생하면 폭발 위험이 있는 액체 및 가스가 흘러나와 부식성 부상, 화 재 또는 폭발이 발생할 수 있습니다. ▶ 배터리 화재를 진압하고자 하는 경우 개인 보호장비를 착용하십시오. ▶ 충분히 환기를 시켜 폭발 위험이 있는 위험한 가스가 빠져나갈 수 있게 하십시오. ▶ 강력한 스모그가 형성되면 즉시 해당 공간을 벗어나십시오. ▶ 기도에 자극이 있는 경우 의사와 상담하십시오. ▶ 배터리 화재는 물로만 진압하십시오. 리튬 이온 배터리의 경우 분말형 소화기 및 방염포를 이용해도 효과 가 없습니다. 주변 화재로 이어진 경우 기존의 소화기를 이용하여 진압하십시오. ▶ 손상이 심한 배터리, 화재가 발생한 배터리 또는 액체가 누출된 배터리를 옮기려고 하지 마십시오. 근처에 서 해당되지 않는 재질을 폐기하여 해당 배터리를 절연시키십시오. 구비되어 있는 도구를 이용해 화재를 진압할 수 없는 경우, 근처 소방서에 신고하십시오. 배터리가 낱개로 화재가 발생한 경우: ▶ 화재가 발생한 배터리를 삽에 올린 후 물이 담긴 양동이에 배터리를 던지십시오. 냉각 작용을 통해 아직 점 화될 만한 온도에 도달하지 않은 배터리 셀로 화재가 번지는 일이 줄어듭니다. ▶ 배터리가 완전히 냉각될 때까지 기다리십시오.

배터리가 손상된 경우 행동 지침 참조 운반 및 보관 요건 관련 명시 내용 ▶ 주변 작동 온도: -17°C ~ +60°C / 1°F ~ 140°F. ▶ 보관 온도: -20°C ~ +40°C/ -4°F ~ 104°F.*2328447* 2328447 繁體中文 637 ▶ 배터리를 충전기에 보관하지 마십시오. 배터리와 충전기는 사용한 후 항상 분리해 두십시오. ▶ 배터리는 되도록 서늘하고 건조한 곳에 보관하십시오. 서늘한 곳에 보관해야 충전 후 작동 시간이 길어집 니다. 배터리는 절대 직사광선이 들어오는 곳, 히터 위 또는 유리 뒤쪽에 보관하지 마십시오. ▶ 배터리는 우편을 통해 전달할 수 없습니다. 손상이 없는 배터리를 전송하고자 하는 경우 배송업체에 문의

▶ 배터리를 포장하지 않은 채로 운반해서는 절대 안 됩니다. 운반하는 도중 배터리에 과도한 충격을 받거나 진동이 발생하지 않게 하고 모든 전도성 소재 또는 다른 배터리로부터 분리시켜 다른 배터리 전극에 닿지 않고 단락이 발생하지 않게 하십시오.

▶ 배터리를 깨끗하게 유지하고 오일 및 그리스가 묻지 않도록 하십시오. 오염 물질은 깨끗하고 건조한 천으

▶ 환기 슬롯이 막힌 상태에서는 배터리를 작동시키지 마십시오. 부드러운 솔로 환기 슬롯을 조심스럽게 청

▶ 이물질이 내부로 들어가지 않도록 하십시오. ▶ 배터리에 불필요한 먼지 또는 오염물질이 남아 있지 않도록 하십시오. 부드러운 브러시 또는 깨끗하고 건 조한 천을 이용하여 배터리를 청소하십시오. ▶ 배터리에 습기가 유입되지 않도록 하십시오. 배터리가 습기가 유입된 경우, 손상된 배터리와 같이 처리하 고 비가연성 용기에 절연시키십시오.

배터리가 손상된 경우 행동 지침 참조 ▶ 부적절한 폐기로 인해 가스 또는 용액이 새어나와 건강상의 피해를 입을 수 있습니다. Hilti Store에서 배 터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의하십시오. 손상된 배터리는 전달하지 마십시오! ▶ 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안됩니다.

배터리가 어린이의 손에 닿지 않도록 폐기하십시오. 비전도성 소재로 연결 단자를 막아 두어 단락이 발생 하지 않게 하십시오.
