Mode d'emploi original

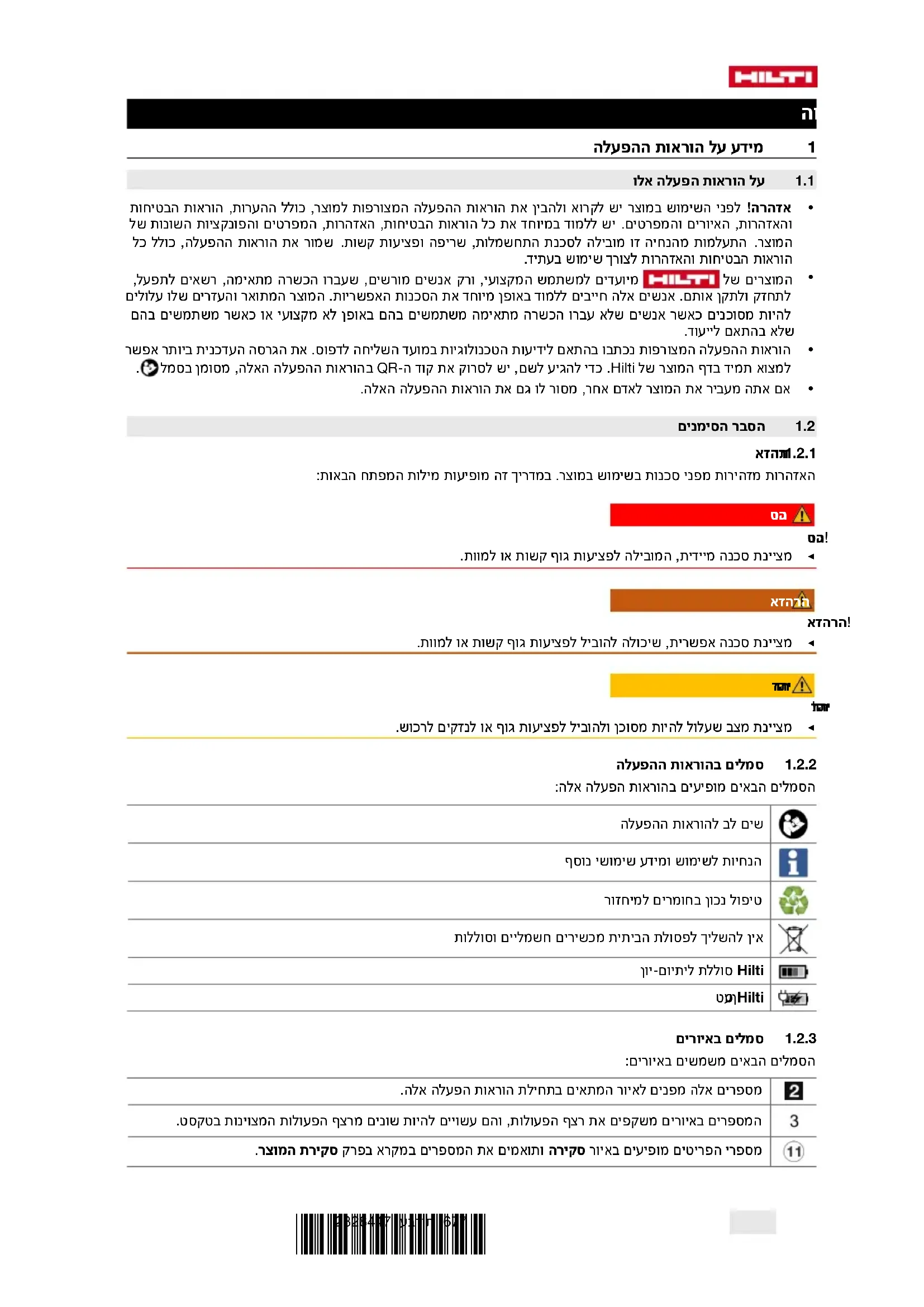

1 Indications relatives au mode d'emploi

1.1 A propos de ce mode d'emploi

• Avertissement! Il convient de dire et comprendre toute la documentation jointe, y compris, sans s'y limiter, les instructions, avertissements de sécurité, illustration et specifications fournies avec le present produit. Prenez connaissance de toutes les instructions, avertissements de sécurité, illustrations, specifications et fonctions du produit avant de l'utiliser. Tout manquement à cette obligation peut entrainer un choc électrique, un incendie, et/ou des blessures graves. Conserve l'ensemble des avertissements et instructions pour consultation ultérieure.
• Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instructant quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ilts sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.
• La documentation ci-jointe correspond à l'état actuel de la technique à la date d'impression. Veuillez toujours consulter la dernière version sur la page du produit sur le site Internet de Hilti. Pour ce faire, suivez le lien ou scannez le code QR dans la documentation, indiqué par le symbole
• Ne pas préter ou céder le produit à un autre utilisateur sans lui fournir le liéven mode d'emploi.

1.2 Explication des symboles

1.2.1 Avertissements

Les avertissements attrent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés :

DANGER

DANGER！

Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.

AVERTISSEMENT

AVERTISSEMENT!

Pour un danger potentiel qui peut entrainer de graves blessures corporelles ou la mort.

ATTENTION

ATTENTION!

Pour une situation potentiellement dangereuse pouvant entrainer des blessures corporelles ou des dégats matériels.

1.2.2 Symboles dans le manuel d'utilisation

Les symboles suivants sont utilisés dans le présence manuel d'utilisation :

Respecter le manuel d'utilisation

Pour des conseils d'utilisation et autres informations utiles

Maniement des matériaux recyclables

Ne pas jeter les apparéils électriques et les accus dans les ordures menagères

Hilti Accu Li-lon

Hilti Chargeur

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations :

2	Ces chiffres rengoient à l'illustration correspondante au début duprésent manuel d'utilisation.
3	La numérotation détermine la série des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte.
11	Les numéros de position sont utilisés dans l'illustration Vue d'ensemble et rengoient aux numéroros des légendes dans la section Vue d'ensemble du produit.
©!	Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3 Symboles spécifiques au produit

1.3.1 Symboles sur le produit

Les symboles suivants peuvent être utilisés sur le produit :

Le produit prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android.
Li-Ion	Accu Li-Ion
Ne jamais utiliser l'accu comme outil de percussion.
Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages.
Série de type d'accu Li-Ion Hitti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu.
Si présente sur le produit, c'est que le produit a été certifié conformément aux normes en vigueur par cet organisme de certification pour le marché nord-américain et canadien.

1.4 Information laser sur le produit

Informations laser

Classe laser 2, satisfaisant aux exigences de la norme CEI / EN 60825-1:2014 et conforme à CFR 21 § 1040 (notice laser n° 56).
Ne pas regarder directement dans le faisceau.

1.5 Informations produit

Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instructant quant aux dangers inherents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu. La désignation du modele et le numéro de série figurent sur sa plaque signalétique.

• Inscrivez le numero de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente.

\section*{Caracteristiques produit}

Laser combiné PM 20-CG	PM 20-CG A12 PM 20-CGE
Génération 01
N° de série

1.6 Déclaration de conformité

Le fabricant déclare sous sa seule et unique responsabilité que le produit décrit ici est conforme aux directives et normes en vigueur.

Pour obtenir les documentations techniques, s'adresser à :

2.1 Indications generales de sécurité relatives aux outils de mesure

A VERTISSEMENT! Lire et comprendre toutes les consignes de sécurité et instructions. Les outils de mesure peuvent ettre source de danger s'ils ne sont pas utilisés correctement. Tout manquement au respect des consignes de sécurité et instructions peut entrainer des dommages sur l'outil de mesure et/ou de graves blessures aux personnes.

Conserver toutes les consignes de sécurité et instructions.

Sécurité sur le lieu de travail

• Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
• Ne pas utiliser le produit dans un environnement représentant des risques d'explosion, où se trouvent des liquides, des gaz ou poussières inflammables.
• Maintainir les enfants et les autres personnes à l'écart pendant l'utilisation du produit.
  Utiliser exclusivement le produit dans les limites d'utilisation définies.
  Respecter la reglementation locale en vigueur en matière de prévention des accidents.

Sécurité relative au système électrique

• Ne pas exposer le produit à la pluie ou à l'humidité. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures ou des explosions.
  Bien que le produit soit parfaitement etanche, il est conseilé d'éliminer toute trace d'humidité en l'essuyant avant de le ranger dans le conteneur de transport.

Sécurité des personnes

Rester vigilant, surveiller ce que I'on fait. Faire preuve de bon sens en utilisant l'outil de mesure. Ne pas utiliser d'outil de mesure en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil de mesure peut entraîner de sérieuses blessures.
- Adopter une belle posture. Veiller à tous jours garder une position stable et équilibrée.
- Porter des équipements de protection individuelle. Le port d'un équipement de protection individuelle réduit le risque de blessures.
- Ne pas neutraliser les dispositifs de sécurité ni enlever les plaquettes indicatrices et les plaquettes d'advertisement.
- Evitez une mise en service par mégarde. S'assurer que l'outil de mesure est arrêté avant de le brancher à l'accu, de le prendre ou de le porter.
Utiliser le produit et les accessoires conformément aux prsentes instructions et comme indiqué pour ce type d'appareil spécifique. Tenir également compte des conditions de travail et du travail à réaliser. L'utilisation de produits à d'autres fins que celles prévues peut entraîner des situations dangereuses.
- Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles de sécurité applicables aux outils de mesure, même si l'on est utilisateur chevronné après de féquentes utilisations de l'appareil. Un manque d'attention peut conduire à de graves blessures en quelques fractions de seconde.
L'outil de mesure ne doit pas etre utilise a proximate d'appareils medicaux.

Utilisation et maniement de l'outil de mesure

Utiliser le produit et les accessoires uniquement s'ils sont en parfait etat.
Conserver hors de portée des enfants les outils de mesure non utilisés. Ne pas permettre l'utilisation du produit à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils de mesure sont dangereux lorsqu'ils sont entre les mains de personnes non experimentées.
- Prendre soit des outils de mesure. Vérifier que les parties mobiles fonctionnent correctement et qu'elles ne sont pas coincidees, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil de mesure s'en trouve entréve. Faire réparer les parties endommagées avant d'utiliser l'outil de mesure. De nombreux accidents sont dus à des outils de mesure mal entretenus.
Le produit ne doit enaucun cas etre modifie ni manipulé! Toute modification ou tout changement subi(e) par le produit et non expressement approuve(e) par Hitti peut limiter le croit de l'utilisateur a se servir de I'appareil.
Avant de proceser a des mesures importantes et apres une chute ou d'autres impacts mecaniques, il convient de vérifier la precision de l'outil de mesure.

• Les résultats de mesure peuvent de principé être compromises dans certaines conditions environnementales. Cela peut être le cas par exemple à proximé d'appareils générant de puissants champs magnétiques ou electromagnétiques, en cas de vibrations ou de modifications de température.
  Des conditions de mesure à forté variabilité peuvent fausser le résultat de mesure.
  Si le produit est déplaced d'un lieu très froid à un environnement plus chaud ou vice-versa, le laisser atteindre la température ambiente avant de l'utiliser. De grands écarts de température peuvent provoquer des dysfonctionnements et entraîner des résultats de mesure erronés.
  En cas d'utilisation d'adaptateurs et d'accessoires, vérifier que les accessoires sont bien fixés.
  Bien que l'outil de mesure soit concu pour etre utilise dans les conditions de chantier les plus dures, en prendre constammentsoincome de tout autre instrumentoptiqueouproduit electrique (par ex. jumelles, lunettes, appareil photo).
• Les températures de fonctionnement et de stockage spécifiées doivent être respectées.

2.2 Consignes de sécurité supplémentaires pour les outils de mesure à laser

En cas d'ouverture incorrecte du produit, il peut se produit un rayonnement laser d'intensité supérieure à celle des apparêls de classe 2. Faire réparer le produit exclusivement par le S.A.V. Hilti.
- Sécuriser le périmètre de mesure. Lors de la mise en place du produit, veiller à ne pas diriger le faisceau laser contre soi-même ni contre d'autres personnes. Les faisceaux laser doivent passer bien au-dessus ou au-dessous de la hauteur des yeux.
Pour eviter toute erreur de mesure, tous bien nettoyer la fenetre d'émission du faisceau laser.
- Avant toute mesure/application et plusieurs fois pendant l'utilisation, contrôle la précision du produit.
- Les mesures réalisées à proximé de surfaces ou d'objets refléchissants, à travers des vitres en verre ou tout autre matériel an analogue peuvent fauisser le résultat.
Monter le produit sur un support approprié, sur un trépied ou sur une surface plane.
Il est interdit de travailler avec des mires graduées à proximé de lignes à haute tension.
Assurez-vous qu'aucun autre outil de mesure laser susceptible d'influencer vous mesure n'est utilisé a proximé.
- Ne pas laisser les faisceaux laser dépasser au-delà de zones surveillées.

2.3 Consignes de sécurité supplémentaires

Risque de blessures dues à la chute d'outils et/ou d'accessoires. Avant de commencer à travailler, contrôler si l'accu et l'accessoire monté sont solidement fixés.
Pour atteindre la meilleure précision, projeter la ligne sur une surface verticale plane. Ce faisant, orienter le produit avec un angle de 90^ par rapport au plan.

2.4 Compatibility electromagnetique

Bien que l'appareil réponde aux strictes exigences des directives pertinentes, il n'est pas possible d'exclure Hiltila possibilité que le produit soit perturbé par un rayonnement important, ce qui peut entraîner un dysfonctionnement. Dans ce cas ou en cas d'autres incertitudes, des mesures de contrôle doivent être effectuees pour vérifier la précision de l'appareil. De même, Hilti ne peut exclore I'eventualité que d'autres apparèils (p. ex. systèmes de navigation des avions) soient perturbés.

2.5 Classification du laser pour produits de classe laser 2

Le produit est conforme à la classe laser 2 selon la norme CEI/EN 60825-1:2014 et selon la norme CFR 21 § 1040 (FDA). Ces produits peuvent être utilisés sans autre mesure de protection. Toutefois, il est conseilé, comme pour le soleil, d'éviter de regarder la source lumineuse. En cas de contact avec les yeux, fermer les yeux et écarter la tête du faisceau laser. Ne pas diriger le faisceau laser en direction de celui qu'

2.6 Utilisation et employe soigneux des accus

PM 20-CG A12

Respecter les consignes de sécurité suivantes relatives à la manipulation et à l'utilisation des accus Li-lon. Le non-respect de telles mesures risque de provoquer des irritations cutanées, des blessures graves corrosives, des brûlures chimiques, des incendies et/ou des explosions.
Utiliser les accus uniquement dans un état techniquemppecable.
- Traiter les accus avec soin pour éviter les endommagement et les fuites de liquides très nocifs pour la santé !
Les accus ne doivent enaucun cas etre modifiés ou manipulés !
Les accus ne doivent pas etre demontes, ecrases, chauffes a une temperature superieure a 80^ ou jetés au feu.
- Ne pas utiliser ni recharger d'accus ayant subi un choc ou ayant ete endommages de quel-qu'autre maniere. Verifier regulierement l'absence de traces d'endommagement sur les accus.
Ne jamais utiliser d'accus recyclés ou répartis.
- Ne jamais utiliser l'accu ni aucun outil électrique sans fil comme outil de percussion.
- Ne jamais exposer les accus à un rayonnement direct du soleil, des températures élevées, des étincelles ou des flammes nues. Il y a alors risque d'explosions.
- Ne jamais toucher les pôles avec les doigts, des outils, des bijoux ou tout autre objet metallique. Cela peut endommager l'accu et entraîner des dommages matériels et des blessures.
- Maintainir les accus à l'abri de la pluie, de l'humidité et des liquides. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures, des incendies ou des explosions.
Utiliser exclusivement les chargeurs et outils électriques prévus pour le type d'accu considéré. Respecter à ce sujet les indications du mode d'emploi correspondant.
- Ne pas utiliser ni stocker l'accu dans des environnements représentant des risques d'explosion.
Si I'accu est trop chaud pour etre touche, il est probabilitement defectueux. Placer I'accu dans un endroit bien visible, non inflammable et suffisamment eoigné de materiaux inflammbles. Laisser I'accu refroidir. Si, après une heure, I'accu est always trop chaud pour etre saisi, c'est qu'il est defectueux. Contacter le service apres-vente Hilti ou consulter le document « Instructions de securite et d'utilisation pour les accus Li-Ion Hilti »

Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. Page 83

Lire les remarques relatives à la sécurité et à l'utilisation des accus Li-lon Hilti que vous trouvrez en scannant le code QR à la fin de ce mode d'emploi.

2.7 Utilisation et employe soigneux des piles.

PM 20-CG

PM 20-CGE

Retirer les piles du produit s'il n'est pas utilisé pendant une période prolongée. En cas de stockage prolongé, les piles risquent de corroder et de se décharger.
- Tenir impératifement les piles hors de la portée des enfants.
- Ne pas utiliser de piles neuves avec des piles usagées. Toutjours replacer toutes les piles en même temps. Ne pas utiliser de piles de différentes marques ou de types différents.
Ne pas utiliser de piles endommagées.
Utiliser uniquement le type de pile prevu pour ce produit. L'utilisation de toutes autres piles peut entrainer des blessures et des risques d'incendie.
Lors du remplacement des piles, veiller à les remplacer correctement. Il y a risque d'explosion.
- Ne pas surchauffer les piles et ne pas les exposer au feu. Les piles peuvent exploser ou des substances toxiques peuvent etre dégagées.
- Ne pas recharger les piles.
- Ne pas souder les piles dans le produit.
- Ne pas décharger les piles en provoquant un court-circuit. Les piles peuvent fuir, exploser, brûler et blesser des personnes.
- Ne pas endommager les piles et ne pas les désassembler. Les piles peuvent fuir, exploser, brûler et blesser des personnes.

3 Description

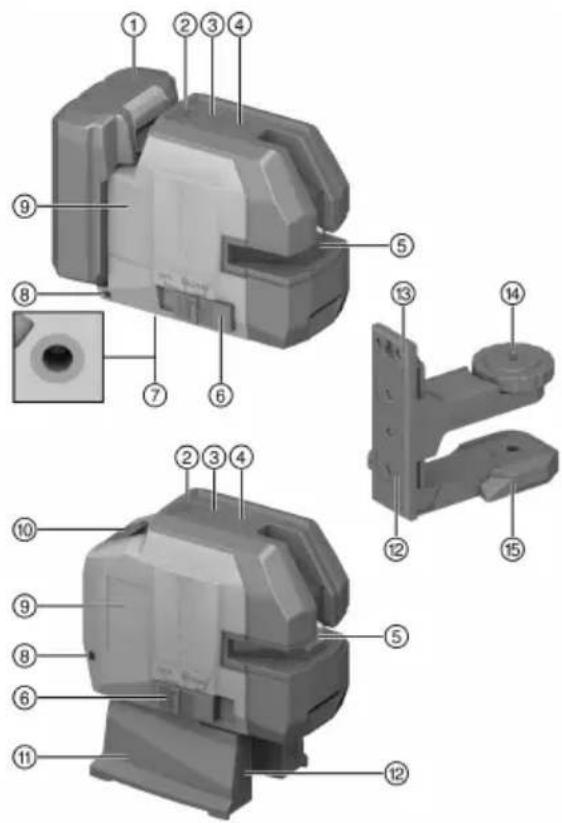

3.1 Vue d'ensemble du produit

① Accu lithium-ions (uniquement PM 20-CG A12)
② Indicateur de l'etat de charge
③ Touche Mode réception
④ Touche Mode ligne
⑤ Fenetre d'émission du faisceau laser
6 Selecteur On/Off et
Verrouillage/Deverrouillage du pendule
⑦ Filetagedefixation
⑧ CEillet pour fixer la sécurité anti-chute PMA 92
⑨ Position plaque signalétique

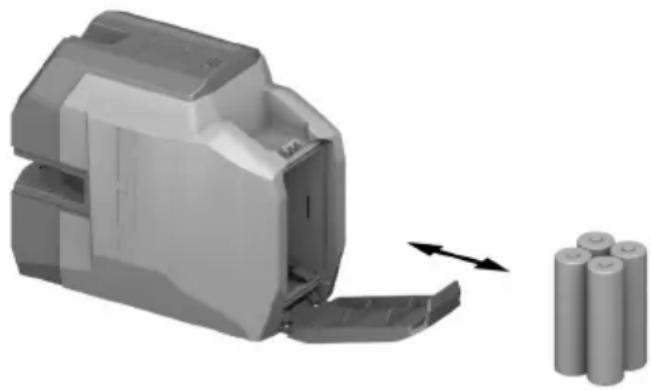

10 Compartiment des piles (uniquement
PM 20-CG et PM 20-CGE)
Pied magnétique PMW 71 (uniquement PM 20-CGE)
Aimants pour la fixation
Support magnétique PMA 89 (uniquement
PM 20-CG et PM 20-CG A12)
14 Filetage pour la fixation du laser
Pieds (pliants)

3.2 Utilisation conforme à l'usage prévu

Le produit est un laser combiné avec mise à niveau automatique, grâce auquel une seule personne est capable de reporter un angle de 90^ , de faire une mise à niveau horizontalaisique de déterminer un aplon. Le produit a deux lignes (horizontal et verticale) et cinq points (en haut, en bas, à droite, à gauche et le point d'intersection des lignes). Les lignes et le point d'intersection ont une portée de 20 m environ. Tous les autres points ont une portée de 30 m environ. La portée dépend de la luminosité de l'environnement. Le produit est conçu de préférence pour une utilisation à l'intérieur. Pour les applications à l'extérieur, veiller à ce que les conditions cadre correspondant aux conditions cadre en intérieur.

Les applications possibles sont :

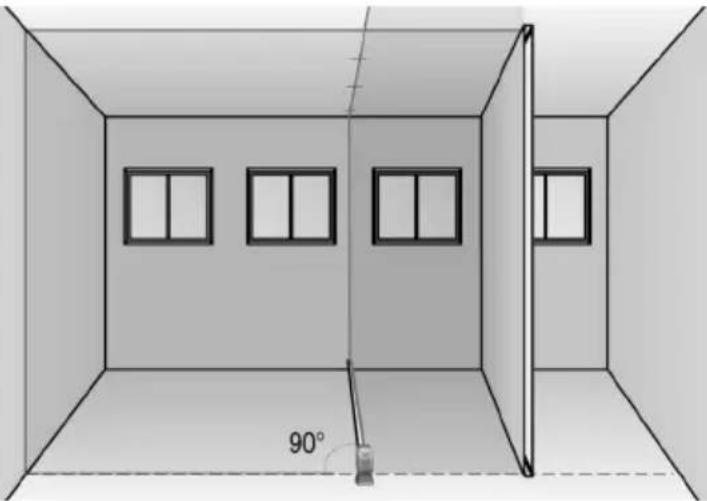

• Marquage de la position de cloisons de séparation (perpendicularitément et dans le plan vertical).
• Contrôle et transfert d'angles droits.

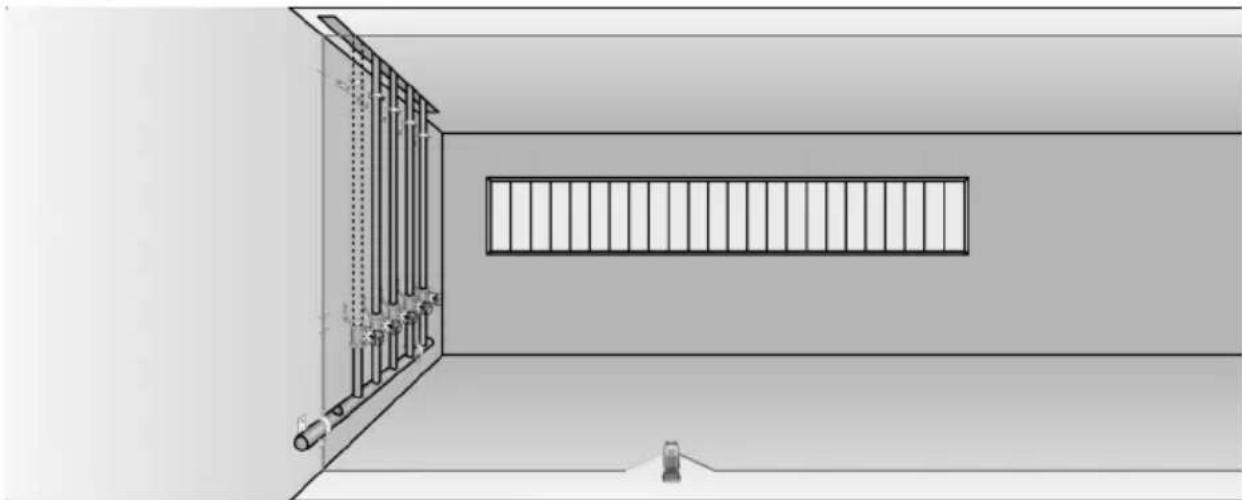

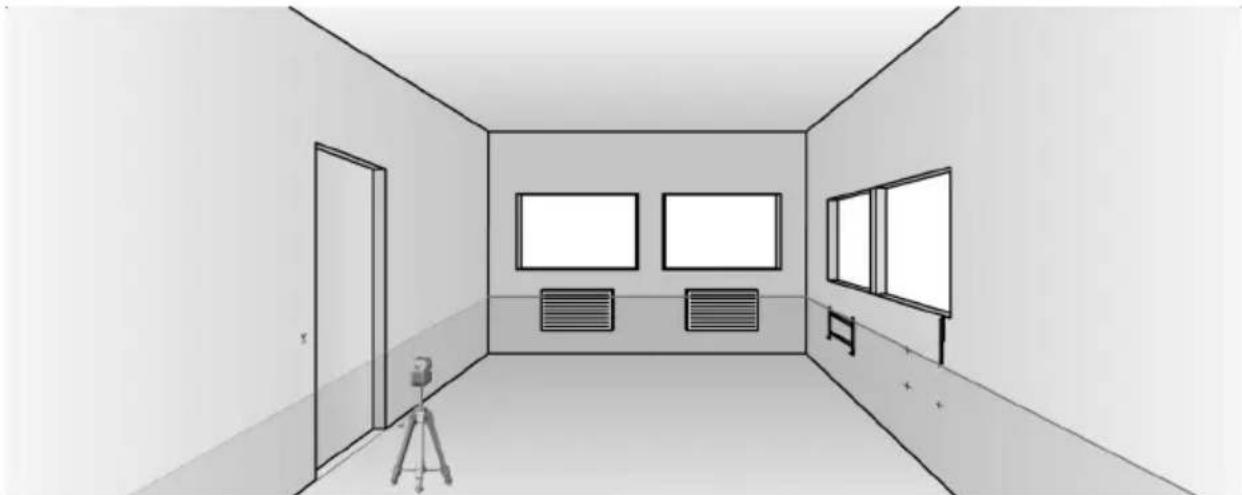

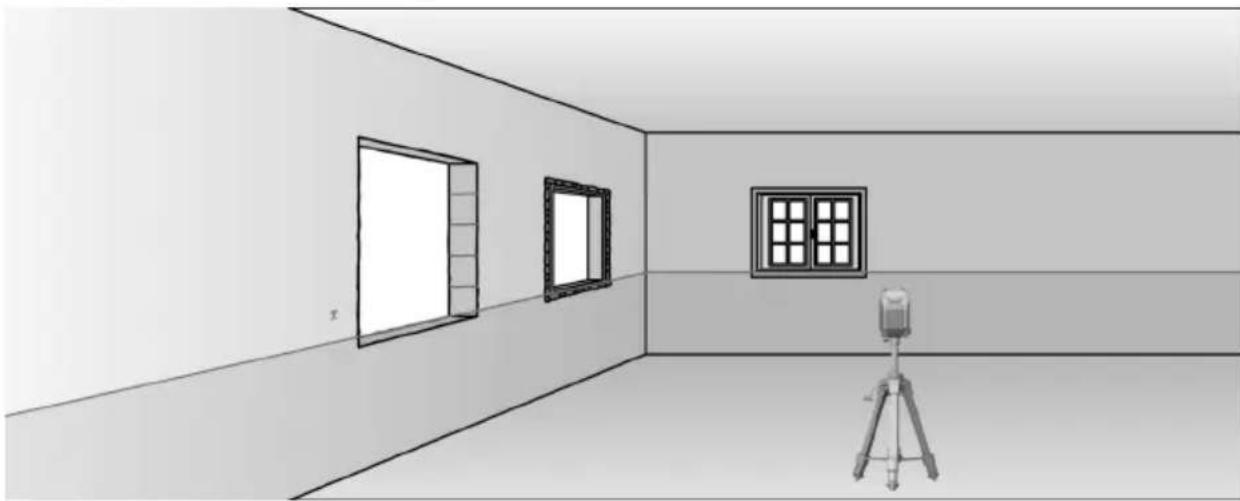

• Alignment d'équipements / installations et d'autres éléments de structure sur trois axes.
• Transfert de points du sol au plafond.

PM 20-CG A12

Pour ce produit, utiliser exclusivement les accus Li-Ion Hilti de la série B 12.
Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/12.

3.3 Éléments livrés

PM 20-CG

Laser combiné, support magnétique PMA 89, housse de transport, 4x pile AA 1,5V, certificat du fabricant fiche de données de sécurité, mode d'emploi

PM 20-CG A12

Laser combiné, support magnétique PMA 89, housse de transport, certificat du fabricant, fiche de données de sécurité, mode d'emploi

PM 20-CGE

Laser combiné, pied magnétique PMW 71, housse de transport, 4x pile AA 1,5V, certificat du fabricant, fiche de données de sécurité, mode d'emploi

D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group

3.4 Indicateur de I'etat de charge

PM 20-CG A12

Lors de l'utilisation de l'accu Li-lon, I'etat de charge peut etre visualise en appuyant legerement sur un des boutons de déverrouillage (au maximal jusqu'a une resistance perceptible).

État Signification
4 LED allumées. État de charge : 75 % à 100	%
3 LED allumées. État de charge : 50 % à 75 %
2 LED allumées. État de charge : 25 % à 50 %
1 LED allumée. État de charge : 10 % à 25 %
1 LED clignote. État de charge : < 10 %

4 Caracteristiques techniques

	PM 20-CG PM 20-CGE PM 20-CG A12
Portée lignes et point d'intersection sans récepteur laser	20 m(65 ft - 7 in)	20 m(65 ft - 7 in)	20 m(65 ft - 7 in)
Portée lignes et point d'intersection avec récepteur laser (selon la luminosité ambiente et la position du récepteur par rapport au laser)	2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)	2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)	2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)
Temps de mise à niveau automatique (typique)	3 s	3 s	3 s
Plage de mise à niveau automatique	±4,0° (typique)	±4,0° (typique)	±4,0° (typique)
Precision	±3 mm à 10 m(±0.12 in à 33 ft)	±2 mm à 10 m(±0.08 in à 33 ft)	±3 mm à 10 m(±0.12 in à 33 ft)
Épaissur des lignes (distance de 5 m - 16.4 ft)	2 mm (0.08 in) typique	2 mm (0.08 in) typique	2 mm (0.08 in) typique
Classe laser	Classe 2, visible,510-530 nm	Classe 2, visible,510-530 nm	Classe 2, visible,510-530 nm
Affichage niveau de charge bas	Les faisceaux laser clignotent toutes les 2 ou 10 secondes(marche / verrouillé ou marche / déver-rouillé), l'Indicateur de niveau de charge clignote	Les faisceaux laser clignotent toutes les 2 ou 10 secondes(marche / verrouillé ou marche / déver-rouillé), l'Indicateur de niveau de charge clignote	Les faisceaux laser clignotent toutes les 2 ou 10 secondes(marche / verrouillé ou marche / déver-rouillé), l'Indicateur de niveau de charge clignote
Alimentation électrique	4x piles AA 1,5V	4x piles AA 1,5V	Accu Li-lon HiltiB 12
Autonomie de fonctionnement(toutes lignes activées)	à +24 °C (+72°F):8 h (typique)	à +24 °C (+72°F):8 h (typique)	B 12/2,6 Ah, à +24 °C (+72°F): 30 h(typique)
	PM 20-CG PM 20-CGE PM 20-CG A12
Autonomie de fonctionnement(lignesizontales ou verticalesactivées)	à +24 °C (+72°F):20 h (typique)	à +24 °C (+72°F):20 h (typique)	B 12/2,6 Ah, à +24 °C (+72°F):60 h(typique)
Température de service	-10 °C ... 40 °C(14,0 °F ... 104,0 °F)	-10 °C ... 40 °C(14,0 °F ... 104,0 °F)	-10 °C ... 40 °C(14,0 °F ... 104,0 °F)
Température de stockage	-25 °C ... 63 °C(-13,0 °F ...145,4 °F)	-25 °C ... 63 °C(-13,0 °F ...145,4 °F)	-25 °C ... 63 °C(-13,0 °F ...145,4 °F)
Protection antipoussière etprotection contre les projectionsd'eau (hors compartment accu)	IP 54 IP 54 IP 54
Trépied avec filtage	UNC1/4" UNC1/4"	UNC1/4"
Divergence de faisceau ligneslaser	0,05 ... 0,08 mrad180°	0,05 ... 0,08 mrad180°	0,05 ... 0,08 mrad180°
Divergence de faisceau pointslaser	0,05 ... 0,08 mrad	0,05 ... 0,08 mrad0,05 ... 0,08 mrad
Puisance de sortie moyenne(max.) (p)	< 1 mW < 1 mW	< 1 mW
Longueur d'onde (λ)	510 nm ... 530 nm	510 nm ... 530 nm	510 nm ... 530 nm
Durée d'impulsion (tp)	< 60 μs < 60 μs	< 60 μs
Fréquence d'impulsion (f)	< 12 kHz < 12 kHz	< 12 kHz
Poids sans piles	0,57 kg(1,257 lb)	0,57 kg(1,257 lb)	*/•
Poids sans accu	*/• ·/• 0,53 kg		(1,168 lb)

4.1 Accu

Tension nominale de l'accu	10,8 V
Poids de l'accu	Voir chapitre « Utilisation conforme »
Température de service en cours de service	-17 °C ... 60 °C (1,4 °F ... 140,0 °F)
Température de stockage	-20 °C ... 40 °C (-4,0 °F ... 104,0 °F)
Température de l'accu au début de la charge	-10 °C ... 45 °C (14,0 °F ... 113,0 °F)

5 Préparatifs

Bien respecter les consignes de sécurité et les averissements de la presente documentation ainsi que celles figurant sur le produit.

5.1 Recharge de l'accu

PM 20-CG A12

1. Avant de commencer la charge, lore le mode d'emploi du chargeur.
2. Veiller à ce que les contacts de l'accu et du chargeur sont propres et secs.
3. Charger l'accu à l'aide d'un chargeur homologué. → Page 71

5.2 Introduction de l'accu

PM 20-CG A12

A VERTISSEMENT

Risque de blessures du fait d'un court-circuit ou de la chute de l'accu !

• Avant d'insérer l'accu dans l'appareil, s'assurer que les contacts de l'accu et les contacts sur le produit sont exempts de corps étrangers.
  S'assurer que I'accus'encliquette toujours correctement.

• L'accu doit être entièrement chargeant avant la première mise en service.

• Introduire l'accu dans le produit jusqu'à ce qu'il s'enclenché de manière audible.
• Verifier que l'accu est bien en place.

5.3 Retrait de l'accu

PM 20-CG A12

1. Appuyer sur la touche de déverrouillage de l'accu.
2. Retirer l'accu hors du produit.

5.4 Mise en place / remplacement des piles

PM 20-CG

PM 20-CGE

• Veiller à respecter la polarité ajusté pour les piles.
• Toujours remplacer toutes les piles.
• Utiliser exclusivement des piles fabriquées en conformité aux normes internationales.

1. Ouvrir le compartment des piles.
2. Retirer eventuèlement les piles vides.
3. Mettre les nouvelles piles en place.
4. Fermer le compartment des piles.

5.5 Sécurité anti-chute

AVERTISSEMENT

Risque de blessures en cas de chute de l'outil et/ou des accessoires !

Utiliser uniquement la sécurité anti-chute Hitti recommandaee pour votre produit.
- Contrôler l'absence d'endommagement de la sécurité anti-chute et des points de fixation de la sécurité anti-chute avant chaque utilisation.

Respecter les directives nationales en vigueur pour les travaux en hauteur.

Comme protection anti-chute pour ce produit, utiliser exclusivement la protection anti-chute Hilti PMA 92.

Fixer la sécurité anti-chute au laser et a une structure portante. Vérifier qu'elle tient bien.

Respecter le mode d'emploi de la sécurité anti-chute Hilti.

6 Utilisation

Bien respecter les consignes de sécurité et les avertissements de la presente documentation ainsi que celles figurant sur le produit.

6.1 Mise en marche des faisceaux laser

1. Regler le selecteur sur (On/verrouille).

Toutes les lignes laser et tous les points sont mis en marche.

1. Appuyer plusieurs fois sur la touche Mode ligne jusqu'à ce que le Mode ligne souhaite soit régle.

2. Le produit bascule de nouveau entre les modes de service selon l'ordre suivant : toutes les lignes et tous les points, ligne horizontale et points horizontalaux, ligne verticale et points verticaux.

6.2 Reglage du faisceau laser pour la fonction "Ligne inclinee"

1. Regler le selecteur sun (On/verrouille).

La ligne horizontale et les points horizontally sont allumés.

1. Appuyer plusieurs fois sur la touche Mode ligne jusqu'à ce que le Mode ligne souhaite soit régle. → Page 75

Le produit bascule de nouveau entre les modes de service selon l'ordre suivant : ligne horizontale et points horizontalaux, ligne verticale et points verticaux, toutes les lignes et tous les points.

Dans la fonction "Ligne inclinée", le pendule est verrouillé et le laser n'est pas mis à niveau. Le(s) faisceau(x) laser clignote(nt) toutes les 5 secondes.

6.3 Arret des faisceaux laser

1. Régler le sélecteur sur OFF.

Le faisceau laser est coupé et le pendule est verrouillé.

ATTENTION

Risque de blessures dues à une mise en service involontaire !

Avant d'insérer l'accu, s'assurer que le produit correspondant est bien sur arrêt.

1. Le faisceau laser se coupe automatiquement lorsque l'accu est vide.

6.4 Alignment de deux points à une certaine distance

1. Placer le laser avec le faisceau d'aplomb bas au centre d'une croix de reference sur le sol.
2. Tourner le laser jusqu'à ce que le faisceau laser vertical coïncide avec le deuxième point de referencia éloigné.

6.5 Activation ou déactivation du mode Récepteur laser

La portée du récepteur laser peut être limitée en raison de l'asymétrie de la puissance laser due à la construction et de source lumineuses parasites externes possibles.

Travailler sur le côté fort du laser ligne et éviter de travailler dans la lumière directe pour atteindre un portée optime. Le côté fort est la face avant du laser combiné.

1. Pour activer le mode Récepteur, appuyer sur le bouton du mode Récepteur.

Le faisceau laser clignote cinq fois en guise de confirmation.

La LED située a coté de la touche du mode Récepteur s'allume en vert.
La visibilité des faisceaux laser diminue.

1. Appuyer de nouveau sur la touche du mode Recesseur pour de nouveau désactiver le mode Recesseur.

La LED a cote de la touche du mode Recepteur s'eteint.
- La visibilité des faisceaux laser augmente à nouveau au niveau normal.

À la mise en arrêt du laser, le mode Récepteur est désacté.

6.6 Examples d'utilisation

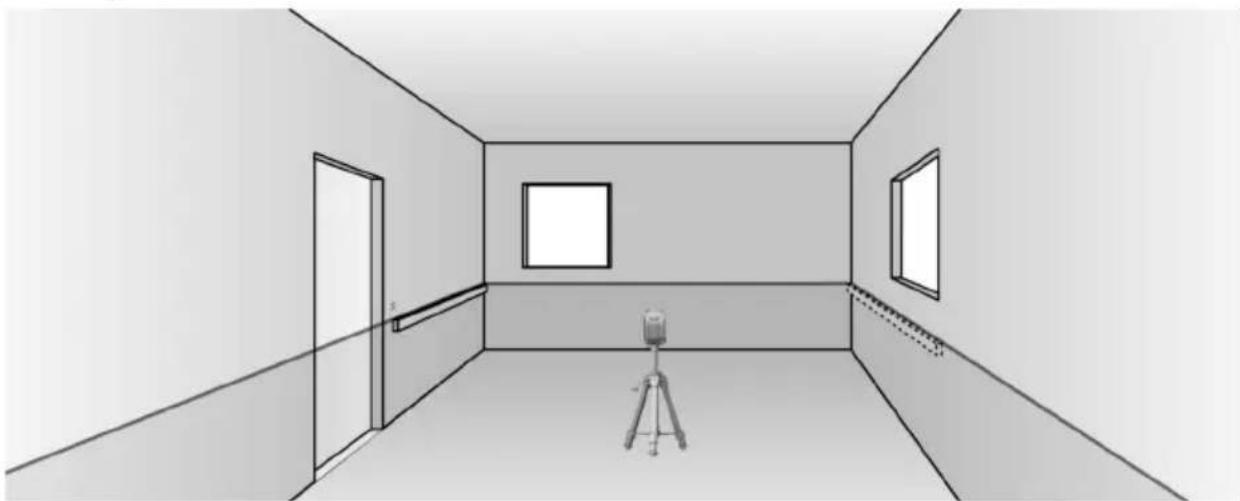

6.6.1 Reporter la hauteur

6.6.2 Alignment de profilés de pose à sec

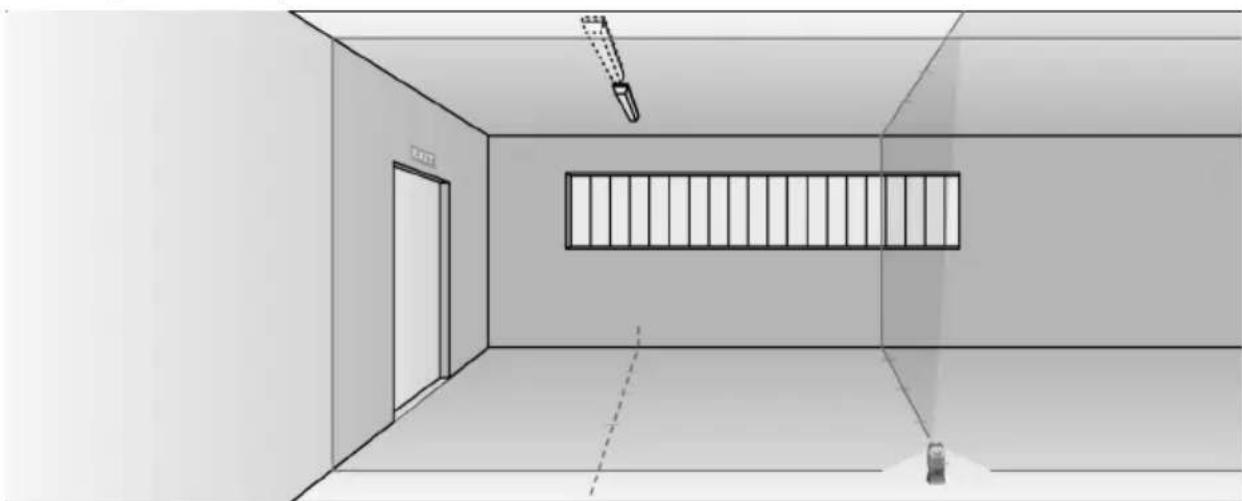

6.6.3 Alignment de plafonniers

6.6.4 Alignment de conduites

6.6.5 Alignment d' éléments de chauffage

6.6.6 Alignment de cadres de portes et de fenêtres

6.7 Contrôles

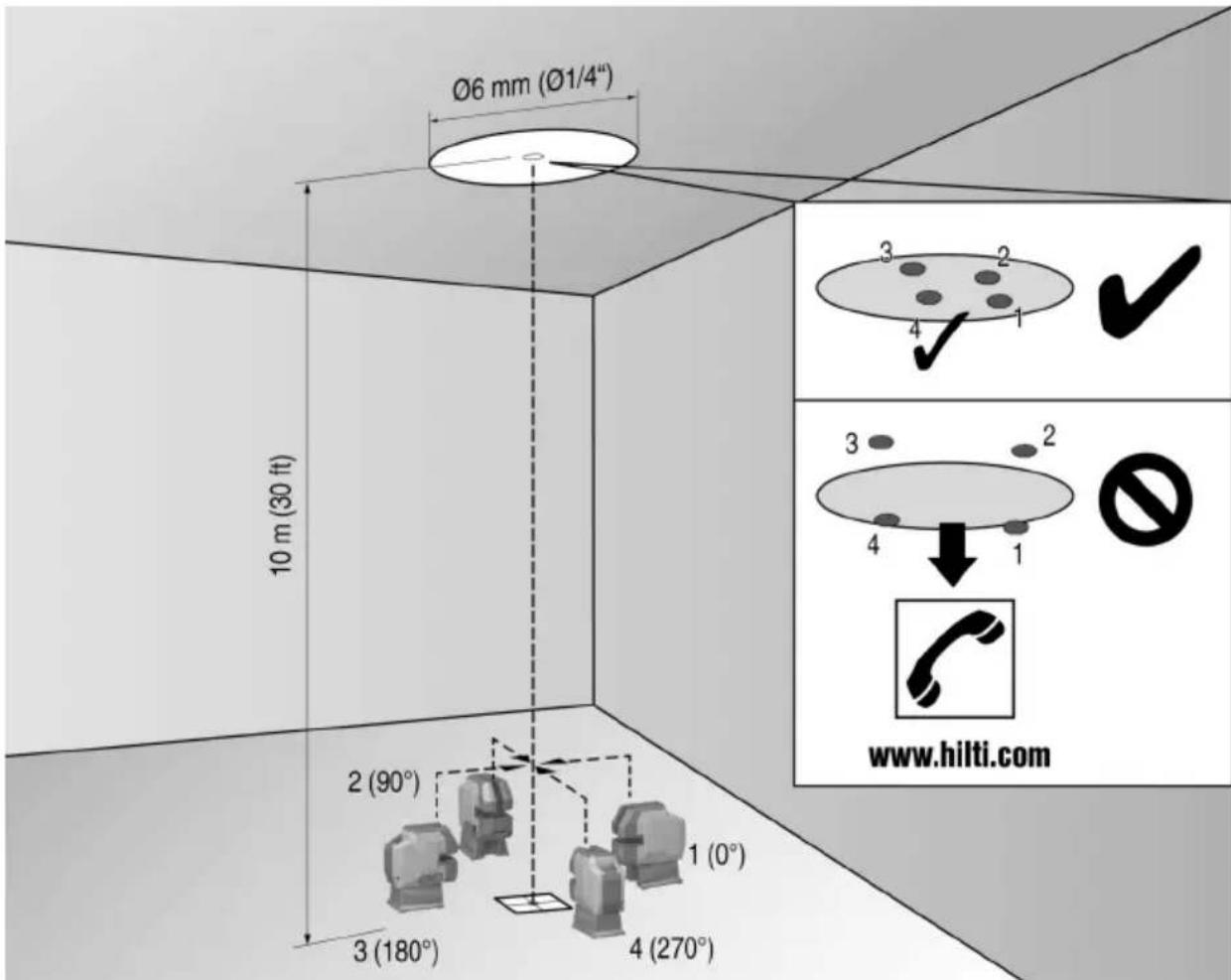

6.7.1 Contrôle du point d'aplomb

1. Dans une piece haute, placer un repère sur le sol (une croix) (par ex. dans une cage d'escalier d'une hauteur de 10 m).
2. Poser le laser sur une surface plane et horizontale.
3. Mettre le laser en marche et déverrouiller le pendule.
4. Placer le laser de sorte que le faisceau d'aplomb inférieur soit au centre de la croix marquee sur le sol.

5. Marquer le point d'aplomb supérieur au plafond.

6. Tourner le laser de 90^ .

Le faisceau d'aplomb bas doit rester au centre de la croix.

1. Marquer le point d'aplomb supérieur au plafond.

2. Répéter la procédure pour des rotations de 180^ et 270^ .

Former un cercle au plafond à partir des 4 points marqués. Mesurer le diamètre du cercle D en millimétres ou pouces et la hauteur de la piece RH en metres ou pieds.

1. Calculer la valeur R.

Pour PM 20-CG / PM 20-CG A12 : La valeur R devrait etre inférieure a 3 mm (1/8") (ce qui correspond a 3 mm pour 10 m).

$$ R = \frac {D [ m m ]}{2} \times \frac {1 0}{R H [ m ]} \tag {1} $$

Pour PM 20-CGE : La valeur R devrait etre infereure a 2 mm (1/12") (ce qui correspond a 2 mm pour 10 m).

$$ = \frac {D [ 1 / 8 \text {i n} ]}{2} \times \frac {3 0}{R H [ f t ]} \tag {2} $$

1. Si le résultat est hors tolérances, contactez le S.A.V. Hilti.

6.7.2 Contrôle de la mise à niveau du faisceau laser

①

②

(3)

1. La distance entre les murs doit faire au moins 10m
2. Poser le laser sur une surface plane et horizontale, à env. 20 cm du mur (A) et diriger le point d'interse des lignes laser vers le mur (A).
3. Marquer le point d'intersection des lignes laser d'une croix (1) sur le mur (A) et d'une croix (2) sur le mur (B).
4. Poser le laser sur une surface plane et horizontale, à env. 20 cm du mur (B) et diriger le point d'interse des lignes laser vers la croix (1) sur le mur (A).

5. Regler la hauteur du point d'intersection des lignes laser de sorte que le point d'intersection coincide avec le repere (2) sur le mur (B). Si nécessaire, utiliser un trépied ou un support mural.

6. Sur le mur (A), marquer à nouveau le point d'intersection des lignes laser d'une croix (3).

7. Mesurer le déport D entre les croix (1) et (3) sur le mur (A) (RL = longueur de la piece).

8. Calculer la valeur R.

Pour PM 20-CG / PM 20-CG A12 : La valeur R devrait etre inférieure a 3 mm (1/8").

Pour PM 20-CGE : La valeur R devrait etre inférieure a 2 mm (1/12").

1. Si le résultat est hors tolérances, contactez le S.A.V. Hitti.

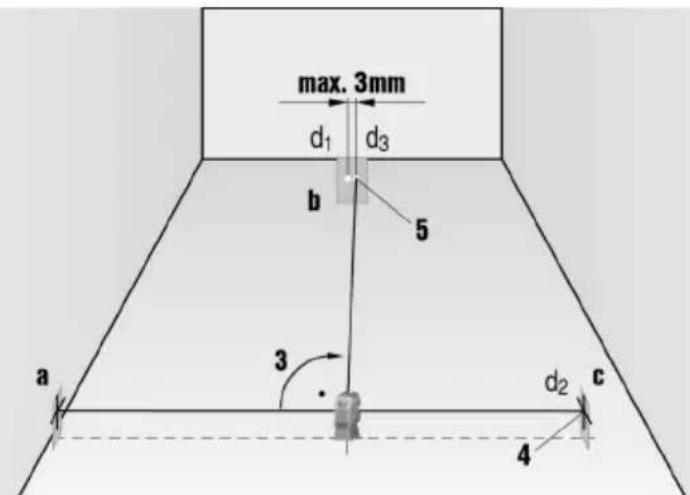

6.7.3 Contrôle de la perpendicularité (horizontal)

1. Placer le laser avec le faisceau d'aplomb inférieur sur le centre d'un point de reférence (A) au milieu d'une pièce avec une distance d'env. 5 m (16 ft) par rapport aux murs. La ligne verticale de la première plaquette-cible (a) doit passer exactement par le milieu de la ligne laser verticale.
2. Fixer une plaquette-cible (b) supplémentaire ou un papier fixe, à peu pres au milieu par rapport au faisceau perpendicular droit. Marquer le point central (d1) du faisceau perpendicular droit.

1. Tourner le laser de 90^ , vu du dessus dans le sens des aiguilles d'une montre. Le faisceau d'aplomb bas doit rester au centre de la croix de reférence (A) et le centre du faisceau perpendicular gauche doit passer exactement par la ligne verticale de la plaquette-cible (a).

2. Fixer une plaquette-cible (c) supplémentaire ou un papier fixe, à peu pris au milieu par rapport au faisceau perpendicular droit. Marquer le point central (d2) du faisceau perpendicular droit sur la plaquette-cible (c).

3. Marquer ensuite le point central (d3) du point d'intersection des lignes laser sur la plaquette-cible (b).

Pour PM 20-CG / PM 20-CG A12 : La distance horizontale entre (d1) et (d3) doit etre au maximum de 3mm (1 / 8^ ) pour une distance de mesure de 5 m (16 ft).
Pour PM 20-CGE: La distance horizontale entre (d1) et (d3) doit etre au maximum de 2 mm (1/12") pour une distance de mesure de 5 m (16 ft).

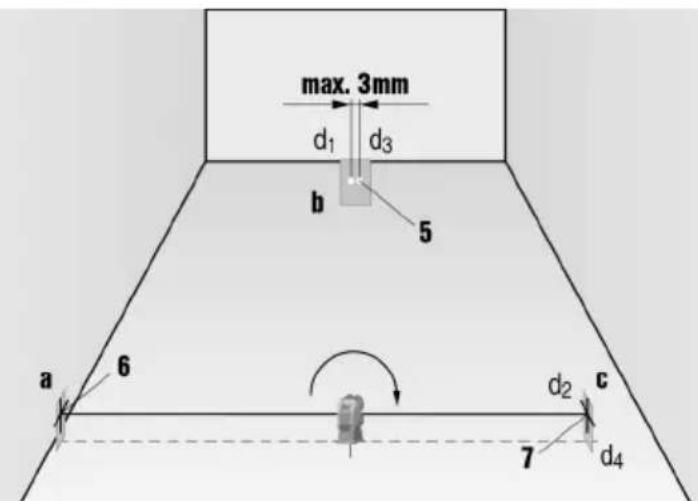

1. Tourner le laser de 180^ , vu du dessus dans le sens des aiguilles d'une montre. Le faisceau d'aplomb bas doit rester au centre de la croix de reférence (A) et le centre du faisceau perpendicular droit doit passer exactement par la ligne verticale de la plaquette-cible (a).
2. Marquer le point central (d4) du faisceau perpendicular gauche sur la plaquette-cible (c).

Pour PM 20-CG / PM 20-CG A12 : La distance horizontale entre (d2) et (d4) doit etre au maximum de 3 mm (1/8") pour une distance de mesure de 5 m (16 ft).
Pour PM 20-CGE : La distance horizontale entre (d2) et (d4) doit etre au maximum de 2 mm (1/12") pour une distance de mesure de 5 m (16 ft).

• Pour PM 20-CG / PM 20-CG A12 : Lorsque (d3) est à droite de (d1), la somme des distances horizontales (d1)-(d3) et (d2)-(d4) ne doit pas dépasser au maximum 3 mm (1/8") pour une distance de mesure de 5 m (16 ft).

Pour PM 20-CGE : Lorsque (d3) est à droite de (d1), la somme des distances horizontales (d1)-(d3) et (d2)-(d4) ne doit pas dépasser au maximum 2 mm (1/12") pour une distance de mesure de 5 m (16 ft).

• Pour PM 20-CG / PM 20-CG A12 : Lorsque (d3) est à gauche de (d1), la différence des distances horizontales (d1)-(d3) et (d2)-(d4) ne doit pas dépasser au maximum 3 mm (1/8") pour une distance de mesure de 5 m (16 ft).

Pour PM 20-CGE : Lorsque (d3) est a gauche de (d1), la différence des distances horizontally (d1)-(d3) et (d2)-(d4) ne doit pas dépasser au maximum 2 mm (1 / 12^ ) pour une distance de mesure de 5 m (16 ft).

1. Si le résultat est hors tolérances, contactez le S.A.V. Hitti.

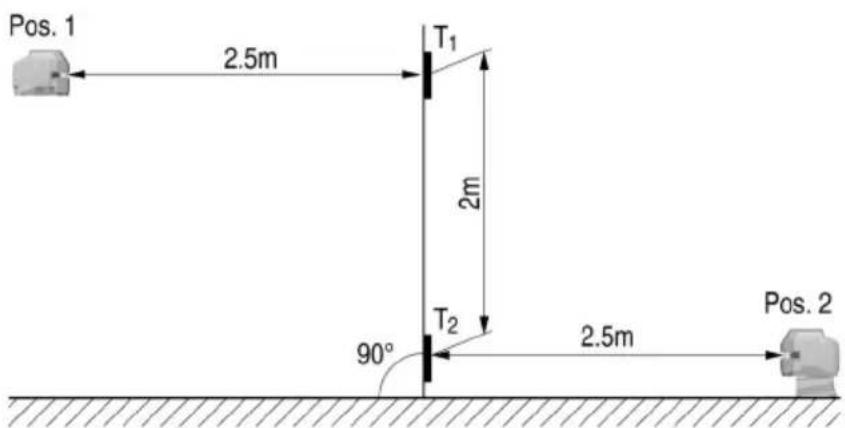

6.7.4 Contrôle de la précision des lignes laser verticales

1. Placer le laser à une hauteur de 2 m (Pos. 1).
2. Mettre le laser en marche.
3. Positionner la première plaquette-cible T(verticale) à une distance de 2,5 m du laser et à la même hauteur (2 m), de sorte que le faisceau laser vertical attigne la plaquette-cible et marquer cette position.

HILTI

1. Positionner à présent la seconde plaquette-cible à T2 m sous la première plaquette-cible, de sorte que le faisceau laser vertical attaigne la plaquette-cible et marquer cette position.
2. Marquer la (position 2) sur le côté opposé de la construction d'essai (inversé) sur la ligne laser au sol à une distance de 5 m du laser.
3. Placer ensuite le laser au sol sur la (position 2) marquee à l'instant.
4. Orienter le faisceau laser de sorte que celui-ci atteigne la plaquette-cible et la position qui y est marquee.
5. Marquer la nouvelle position sur la plaquette-cible T
6. Relever la distance (D) des deux repères sur la plaquette-cible T

Pour PM 20-CG / PM 20-CG A12 : Si la différence (D) dépasse 3 mm, contacter le S.A.V. Hilti.

Pour PM 20-CGE : Si la différence (D) dépasse 2 mm, contacter le S.A.V. Hilti.

7 Nettoyage et entretien

AVERTISSEMENT

Risque de blessures lorsque l'accu est inséré !

Toujours retirer l'accu avant tous travaux de nettoyage et d'entretien!

Entretien du produit

• Éliminer avec précaution les saletés récalcitrantes.
  Le cas échéant, nettoyer soigneusement les ouies d'aération à l'aide d'une Brosse sèche et douce.
• Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pieces en plastique.
  Utiliser un chiffon propre et sec pour nettoyer les contacts du produit.

Entretien des accus Li-ion

• Ne jamais utiliser un accu dont les ouies d'aération sont bouchées. Nettoyer soigneusement les ouies d'aération à l'aide d'une Brosse sèche et douce.
• Éviter d'exposer inutillement l'accu à la poussière ou à la saleté. Ne jamais exposer l'accu à une forte humidité (par exemple en l'immergeant dans de l'eau ou en le laissant sous la pluie).

Si l'accu a ete trempe, le traiter comme un accu endommagé. L'isoler dans un recipient ininflammable et s'adresser au S.A.V. Hilti.

Veiller a ce que l'accu soit always exempt de traces de graisse et d'huile étrangères. Ne pas laisser de la poussière ou de la saleté s'accumuler inutillement sur l'accu. Nettoyer l'accu avec une Brosse seche et douce ou un chiffon propre et sec. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pieces en plastique.

Ne pas toucher les contacts de l'accu et ne pas enlever laGRAisse appliquee en usine sur les contacts.

• Nettoyer le carter de l'appareil uniquement avec un chiffon légèrement humide. Ne pas utiliser de nettoyants à base de silicone car ceci pourrait attaquer les pieces en plastique.

Entretien

• Vérifier régulierement qu'aucune piece visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.
• Ne pas utiliser le produit en cas d'endommagements et/ou de dysfonctionnements. Faire immédiatement réparer le produit par le S.A.V. Hilti.
• Àpres des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnement parfaitement.

Pour une utilisation en toute sécurité, utiliser uniquement des pieces de rechange et consommables d'origine. Vous trouvrez les pieces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group

7.1 Service Hilti Techniques de mesure

Le Service Techniques de mesure Hilti procède au contrôle et en cas d'écarts, à la remise en état et au contrôle réritére de la conformité aux specifications de l'outil de mesure. La conformité aux specifications à l'instant du contrôle est certifiée par écrit par le certificat de service. Il est recommandé de :

• besoin un intervalle de contrôle approprié en fonction de l'utilisation.

• ÀpRES une sollicitation exceptionnelle de l'appareil, avant des travaux importants, toute fois au moins une fois par an, faire proceser à un contrôle par le Service Techniques de mesure Hilti.

Le contrôle effectué par le Service Techniques de mesure Hilti ne dispense pas l'utilisateur du contrôle de l'outil de mesure avant et après toute utilisation.

8 Transport et stockage des outils sur accu et des accus

Transport

ATTENTION

Mise en marche inopinée lors du transport!

• Toujours retirer les accus avant de transporter les produits!

Retirer le ou les accus.
- Ne jamais transporter les accus en vrac. Pendant le transport, les accus doivent être protégés des vibrations et chocs excessifs, isolés de tout matériel conducteur ou autre accu, pour éviter qu'ils n'entrent en contact avec d'autres pôles de batterie et qu'ils provoquent un court-circuit. Ténir compte des prescriptions locales pour le transport d'accus.
- Ne pas envoyer les accus par la poste. S'adresser à un service d'expédition s'il faut envoyer des accus non endommages.
Contrôler l' état du produit et des accus avant chaque utilisation, ainsi qu'avant et après tout transport prolongé.

Stockage

AVERTISSEMENT

Endommagement involontaire du fait d'accus defectieux ou de chute d'accu !

Toujours retirer les accus avant de stocker les produits !

• Stocker si possible le produit et les accus dans un endroit sec et frais. Respecter les valeurs limites de température indiquées dans les caractéristiques techniques.
• Ne pas stocker les accus sur le chargeur. Retirer toujours l'accu du chargeur après la charge.
  Ne jamais stocker les accus exposés au soleil, sur des sources de chaleur ou derrière des vitres.
• Stocker le produit et les accus à l'abri des enfants et des personnes non autorisées.
  Contrôler l' état du produit et des accus avant chaque utilisation, ainsi qu'avant et après tout stockage prolongé.

9 Aide au dépannage

En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti.

Défaillance Causes possibles	Solution
Mise en marche impossible du produit.	PM 20-CG A12L'accu est vide.	Charger l'accu.
	PM 20-CG A12L'accu n'est pas correctement mis en place.	Mettre l'accu en place et vérif qu'il est bien en place dans le produit. → Page 74
	PM 20-CGPM 20-CGEles piles sont vides.	PM 20-CGPM 20-CGEMettre des piles nevses en place. (PM 20-CG OU PM 20-CGE) → Page 74
	PM 20-CGPM 20-CGEPolarité erronée des piles.	Mettre les piles correctement en place. → Page 74
	Produit ou sélecteur défectueux.	S'adresser au S.A.V. Hilti.
Des faisceaux laser individuels ne fonctionnent pas.	La source laser ou la commande laser est défectueuse.	S'adresser au S.A.V. Hilti.
Le produit peut être mis en marche, mais il n'y a pas de faisceau laser visible.	La source laser ou la commande elaser est défectueuse.	S'adresser au S.A.V. Hilti.
	La température est trop élevé ou trop BASSE.	Laisser le produit refroidir ou se réchauffer.
La mise à niveau automatique ne fonctionne pas.	Le produit est installé sur un support trop incliné.	Placer le produit sur un support plan et horizontal.
	Le sélection est régle s#.	Régler le sélection s#.
	Le capteur d'inclinaison est défec-tueux.	S'adresser au S.A.V. Hilti.
Le récepteur laser ne récep-tionne:aucun faisceau laser	Le laser n'est pas en mode Récep-tein	Activer le mode Récepteur sur le laser combiné.
	Le récepteur laser est trop éloigné du laser combiné.	Positionner le récepteur laser plus après du laser combiné.
La portée de réception est trop faible	Travailler dans la zone faible du laser.	Travailler dans la zone effective du laser (face avant).
	Les conditions lumineuses sur le chantier sont trop claires	Positionner le laser combiné et/ou le récepteur laser dans une zone moins lumineuse.
	La lumière éclaire directement le champ de détention.	Éviter toute radiation directe de la luzière dans le champ de détction, p. ex. à cause de l'ombrage.

10 Recyclage

AVERTISSEMENT

Risque de blessures en cas d'élimination incorrecte! Émanations possibles de gaz et de liquides nocives pour la santé.

• Ne pas envoyer ni expédier d'accus endommages!
  Recouvr les raccordements avec un matériel non conducteur pour éviter tout court-circuit.
  Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants.
  Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.

Les produits Hilti sont fabriqués pour une grande partie en matérielaux recyclables. Le recyclage présuppose un tri ajustat des matérieliaux. Hilti reprend les appareils usages dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial.

Ne pas jeter les appareils electriques, electroniques et accus dans les ordures menagères!

11 Garantie constructeur

En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local.

12 Déclaration FCC (valable aux États-Unis) / Déclaration IC (valable au Canada)

Cet apparéil a subi des tests qui ont montré qu'il était conforme aux limites définies pour un instrument numérique de la classe B, conformément à l'alinéa 15 des règlements FCC. Ces limites sont conçues pour assurer une protection suffisante contre toutes interférences nuisibles dans les zones résidentielles. Des apparéils de ce type générent, utilisent et peuvent donc émettre des radiations haute fréquence. S'ils ne sont pas installés et utilisés conformément aux instructions, ils peuvent cause des interférences nuisibles dans les réceptions de radiodiffusion.

L'absence de telles perturbations ne peut toutfois etre garantie dans des installations de type particulier. Si cet appeareil provoque des interfrences nuisibles à la reception radio ou télévision, ce qui peut etre constaté

en l'arrêtant et en le remettant en marche, l'utilisateur est tenu d'éliminer ces perturbations en adoptant l'une ou l'autre des mesures suivantes :

• Réorienter l'antenne de réception ou la déplacer.
  Augmenter la distance entre l'appareil et le recepteur.
• Raccorder l'appareil à une prise d'un circuit électrique différent de celui sur lequel est connecté le récepteur.
• Demander l'aide d'un revendeur ou d'un technicien spécialisé en radio/TV.

Ce dispositif est conforme au paragraphe 15 des dispositions FCC et RSS-210 de l'ISED.

La mise en service est soumise aux deux conditions suivantes :

• Cet apparéil ne devrait pas générer de rayonnements nuisibles.
  L'appareil doit absorber toutes sortes de rayonnements, y compris les rayonnements entrainant des opérations indésirables.

Toute modification ou tout changement subi(e) par l'appareil et non expressement approuve(e) par Hilti peut limiter le droit de l'utilisteur a se servir de l'appareil.

13 Informations complémentaires

RoHS chinoise (reglementation relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques)

Declaration of Cor

China RoHS II

Proposal cord

Ce tableau s'applique au marché de la Chine.

Instructions de sécurité et d'utilisation

Dans la presente documentation, le terme accu est utilisé pour des accumulateurs au lithium-ion Hilti rechargeables qui renferment plusieurs cellules au lithium-ion. Ces accus ont été conçus pour les outils électriques Hilti et doivent exclusivement être utilisés à cet effet. Utiliser uniquement des accus d'origine de Hilti!

Les accus Hilti sont dotés des systèmes de gestion des cellules et de la protection des cellules à la pointe de la technologie.

Description

Les accus sont constitués de cellules qui contiennent des matériaux accumulateurs au lithium-ion permettant une densité de flux énergétique spécifique élevée. Contrairement aux accus NiMH et NiCd, les accus lithium-ion ont un très faible effet mémoire, mais sont néanmoins très sensibles aux contraintes mécaniques, à la décharge totale ou aux températures élevées. Voir Sécurité

La liste des produits autorisés pour nos accus est disponible auprès de Hilti Store ou sous :

www.hilti.group | États-Unis : www.hilti.com

Sécurité

Les accus ne doivent enaucun cas etre modifiés ou manipulés!
Ne jamais utiliser de batteries recyclées ou réparées, qui n'ont pas été autorisées par le service Hilti.
- Ne jamais utiliser nicharger d'accus qui ont subi un chocoléctrique, qui sont tombés de plus d'un métre ou qui ont été endommages d'une manière quelconque. Contrcler régulierement les accus et vérifier qu'ils neprésentant aucun signe d'endommagement, par ex. boursouflures, entailles ou piquères.
- Ne jamais utiliser l'accu ni aucun outil électrique sans fil comme outil de percussion.
Éviter tout contact avec les yeux ou la peau si du liquide s'écoule de l'accu!

Voir Comportement à adopter en cas d'accus endommagés

En cas d'accus defectueux, du liquide peut s'échapper et contaminer des objets avoisinants. Nettoyer les composants concernés avec de l'eau tiède savonneuse et replacer les accus endommages.

Voir Comportement à adopter en cas d'accus endommagés

• Ne jamais exposer les accus à des températures élevées, à des étincelles ou des flammes nues. Ceci risque de provoquer une explosion.
• Ne jamais toucher les pôles de batterie avec les doigs, des outils, des bijoux ou tout autre objet métallique. Ceci risque de provoquer un court-circuit, des chocs électriques, des brûlures ou des explosions.
• Maintainir les accus à l'écart de la pluie et de l'humidité. Toute pénétration d'humidité risque de provoquer un court-circuit, des chocs électriques, des brûlures ou des explosions.
  Utiliser exclusivement les chargeurs et outils électriques prévus pour le type d'accu considéré. Respecter à ce sujet les indications du mode d'emploi respectif.
• Ne pas stocker ni utiliser l'accu dans des environnementes explosifs en présence de liquides ou de gaz inflammables. Une défaillance inattendue des accus risque dans ces conditions de provoquer une explosion.

Comportement à adopter en cas d'accus endommagés

Si un accu est endommagé, contacter systématiquement le partenaire de services Hilti.
En cas de fuite de liquide, eviter tout contact direct avec les yeux et/ ou la peau, en portant des lunettes de protection et des gants de protection.
Déposer l'accu défectueux dans un conteneur non inflammable et le recouvrir de sable sec, carbonate de calcium (CaCO3) ou silicate (vermiculite). Fermer ensuite le couvercle de maniere étanche et保守 le conteneur à l'abri de gaz, liquides ou objets inflammables.
Éliminer le conteneur en le déposant auprès du Hitti Store local ou s'adresser à l'entreprise en charge de l'évacuation des déchets compétente. Ne pas envoyer ni expédier d'accus endommages!
Pour eliminer le liquide (electrolyte) qui s'écoule de la batterie, utiliser uniquement des détergents chimiques spécifique autorisés à cet effet.

Comportement à adopter en cas d'accus non opérationnels

• Surveiller tout comportement anormal de I'accu tel qu'un processus de charge defaillant ou un temps de charge anormalement long, une nette baise de performances, des activités de DEL inhabituelles ou encore des fuites de liquide. Tels sont des signes révelateurs d'un problème interne.
  En cas de suspicion d'un problème interne à l'accu, contacter votre partenaire de service Hilti.
  Si I'accu ne fonctionne plus, qu'il n'est plus possible de le charger ou qu'il en sort du liquide, I'eliminer comme decrit precedemment.
  Voir Comportement a adopter en cas d'accus endommages.

Mesures à prendre si l'accu brûle

AVERTISSEMENT

Danger par inflammation de l'accu! Un accu en feu dégage des liquides et vapeurs dangereux et explosifs, pouvant provoquer des blessures par corrosion, brûlures et explosions.

Porter des equipments de protection individuelle pour lutter contre un incendie déclenché par un accu.

Veiller à ce que l'aération soit suffisante afin d'assurer une bonne évacuation des vapeurs dangereuses ou explosives.
- En cas de formation de fumées intense, quitter immédiatement le local.
- Consulter unmedicine en cas d'irritation des voies respiratoires.
- Lutter uniquement avec de l'eau contre les incendies déclenchés par l'accu. Les extincteurs à poudre et couvertures anti-incendie sont inefficaces sur les accus Li-lon. Les faux environnants peuvent être combattus avec des extincteurs habituels.
- Ne pas essayer de déplacer de grandes quantités de batteries endommagées, en feu ou qui coulent. Écarter les matériaux non concernés de toute proximité avec les accus et isoler les accus concernés. S'ist est pas possible d'etreindre le feu avec les moyens disponibles, appeler les pompiers.

Si un seul accu est en feu :

Le prenre avec une pelle et le jeter dans unseau d'eau. L'effet refroidissant va eviter que la combustion ne se propage aux cellules de l'accu qui n'ont pas encore atteint la temperature critique.
- Attendre jusqu'à ce que l'accu soit complètement refroidi.
Voir Comportement à adopter en cas d'accus endommagés.

Consignes de transport et de stockage

• Température ambiente entre -17 °C et +60 °C / 1 °F et 140 °F.
• Température de stockage entre -20 °C et +40 °C / -4 °F et 104 °F.
• Ne pas stocker les accus sur le chargeur. Toujours retireer les accus du chargeur aprèsutilisation.
• Stocker si possible les accus dans un endroit sec et frais. Un stockage dans un endroit frais prolonge la durée de fonctionnement de l'accu. Ne jamais stocker d'accus au soleil, sur des chauffages ou derrière des vitres en verre.
• Ne pas envoyer les accus par la poste. S'adresser à un service d'expédition s'il faut envoyer des batteries non endommagées.
• Ne jamais transporter les accus en vrac. Pendant le transport, les accus doivent être protégés des vibrations et chocs excessifs, isolés de tout matériel conducteur ou autre accu, pour éviter qu'ils n'entrent en contact avec d'autres pôles de batterie et qu'ils provoquent un court-circuit.

Entretien et recyclage

Veiller a ce que l'accu soit toujours propre et exempt de traces de graisse et d'huile. Éliminer les saletés faites par l'accu avec un chiffon propre et sec.
- Ne jamais faire fonctionner l'accu si ses ouies d'aération sont bouchées. Nettoyer soigneusement les ouies d'aération à l'aide d'une Brosse douce.
- Éviter toute pénetration de corps étrangers à l'intérieur.
Éviter toute poussière ou saleté sur l'accu. Nettoyer l'accu avec un pinceau couple ou un chiffon propre et sec.
- Empêcher toute pénétration d'humidité dans l'accu. En cas de pénétration d'humidité dans l'accu, le manipuler comme un accu endommagé et l'isoler dans un contueur non inflammable.

Voir Comportement à adopter en cas d'accus endommagés

• Une élimination non conforme peut produit des émanations de gaz et de liquides nocives pour la santé. Éliminer l'accu en le déposant auprès du Hitti Store local ou s'adresser à l'entreprise en charge de l'évacuation des déchets compétente. Ne pas envoyer ni expédier d'accus endommages!
• Ne jamais jeter les accus dans les ordures menagères.
• Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. Recouvrir les raccordements avec un matériel non conducteur pour éviter tout court-circuit.

1.3 Simbolos dependentes do produits

1.3.1 Simbolos no produits

No produito, poder usar-se os seguientes simbolos:

3.1 Vista geral do produits

1.3.1 Symboler pa produit

1.3.1 Symboler pa produit

2.2 Papildu drošibas noradijumi par lazera mériericem

2.3 Papildnoradijumi par drošibu

Traumu risks, ko rada kritosi instrumenti un/vas piederumi. Pirms darba sakkanas paarbaudiet, vai akumulators un uzmontetais papildaprikojums ir karti g nofikseti.
Lai nodrošinatu maksimalu precizitāti, projicejiet liniju uz vertikālas, lidzenas virsmas. Novietojiet izstradajumu 90^ lenki attiecbä pret virsmu.

2.4 Elektromagnetik savietojamiba

Neskatoties uz to, ka izstradajums atbilst vistingrakajam attieci go direktivu prasibam, Hilti nevar izslegt iespeju, ka ta daribbu trauce specigs starojums, izraisot kjdainas operacijas. Sada gadijuma, ka ari tad, ja citu iemeslu del rodas saubas par merijumu rezultatiem, javeic kontroles merijumi. Tapat Hilti nevar izslegt ariespeju, ka tiek raditi traucejumi citu iekarti (piemeram, lidma sinu navigacijas aprikojuma) darbibaia.

2.5 Lazera klasifikacija 2. klases lazera izstradajumiem

Izstradajums atbilst 2. Iazera klasei saskaar IEC / EN 60825-1:2014 un II klasei saskaar CFR 21. 1040 (FDA). Sados izstradajumus drikst lietot bez papildu droibas pasakumiem. Tomer ir ieteicams izvairities no tiea lazera stara kontakta ar acim (tapat ka saules staru gadijum). Ja stars iespid acis, aizveriet t as un pagrieziet galvu ta, lai ta neatrastos lazera darbibas diapazona. Lazera staru nedrikst verst pret cilvekiem.

2.6 Akumulatoru pareiza lietošana unapkope

PM 20-CG A12

Noradijumi par drosibu un lietoisanu

Saja dokumentacija ar jedzienu "akumulators" tiek apzimeti daudzreiz uzladejami Hilti litija jonu akumulatori, kas sastav no vairakiem litija jonu elementiem. Tie ir paredzeti Hilti elektroiekartam, un tos drikst lietot tikai koparar tam. Izmantojiet tikai originalos Hilti akumulatorus!

Hilti akumulatori ir izgatavoti atbilstigi aktualajam tehnikas attistibas limenim un aprkoti ar elementu kontroles un elementu aizsardzibas sistemam.

Apraksts

Akumulatorus veidojosie elementi satur energiju akumulejosus litija jonu materialus, kas nodrosina lielu specifikso energijas blivumu. Atskirib no NiMH un NiCd akumulatoriem litija jonu akumulatoriem piemit loti neliels atmias efekts, taçu tie arkartigi jutigi reage uz speka iedarbibu, parmerigu izladi vai augstu temperaturu. Skat. Drošiba

Izstradajumus, ko atlauts lietot kopa ar musu akumulatoriem, jus atradisiet Hilti Store vai timekliVietne:

www.hilti.group | ASV: www.hilti.com.

Drosiba

Manual de utiliser original

1 Date referitoare la manual de'utilizaré

1.1 Referitor la acest manual de utiliser

推者是二的，动，如，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，动，

"SAx" 1

ReiJrBtI 5EhE H

6.3ReiJitB 十

RaiiJr SuNIGIe IIOJIaIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeI e

9. 9.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

本

本 胎贝尼是 电贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

本版责编以HHTiStore

www.hilti.group | 韓国: www.hilti.com
