BRUGSANVISNING PM 20CG HILTI

1 Om brugsanvisningen

1.1 Omijke brugsanvising

• Advarsell! Før du bruger Produktet, skal du sikre dig, at du har læst og forstæt produktets medfolgende brugsanvisning inklusive anvisninger, sikkerhedsanvisninger og advarsler, billeder og specifikationer.

Sorg især for at blive fortrolig med alle anvisninger, sikkerhedsanvisninger og advarsler, billeder, specifikationer samt bestanddele og Funktioner. Hvis du ikke gør det, er der risiko for at få elektrisk stød brandfare og/eller risiko for alvorlige personskader. Gem brugsanvisningen inklusive alle anvisninger, sikkerhedsanvisninger og advarsler til senere brug.

• HILSTI -produkter er beregnet til professionel brug og mA kun betjenes, efteres og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i sverigeleshed informeres om de potentielle farer, der er forbundet med anvendelsen af/DDne boltepistol. Der kan opsta farlige situationer ved anvendelse af Produktet og det tilhorende udstyr, his det anvendes af personer, der ikke er blevet undervist i dets brug, eller hvis det ikke anvendes korrekt i henhold til forskritterne i dette brugsanvisning.
• Den medfolgende brugsanvising svarer til den aktuelle tekniske standard på tidspunktet for trykningen.

Du kan altid &, den aktuelle version onine p Hiltis Produktside. Fg linket erer QR-koden i denne brugsanvising, der er markeret med symbol .

• Sorg for, at各家 brugsanvising altid følger med ved overdragelse afprodukter til andre.

1.2 Tegnforklaring

1.2.1 Advarsler

Adversler advarer mod farer ved handtering af Produktet. Folgende signalord anwendes:

FARE

FARE！

• Betegner en umiddelbart truende fare, der kan medfere alvorlige kvastelser erler doden.

ADVARSEL

ADVARSEL!

Starved en potentielt truende fare, der kan medfare alvorlige kvestelser erlerdoen.

FORSIGTIG

FORSIGTIG！

Advarer om en potentielt farlig situation, der kan forrsage personskader aller materielle skader.

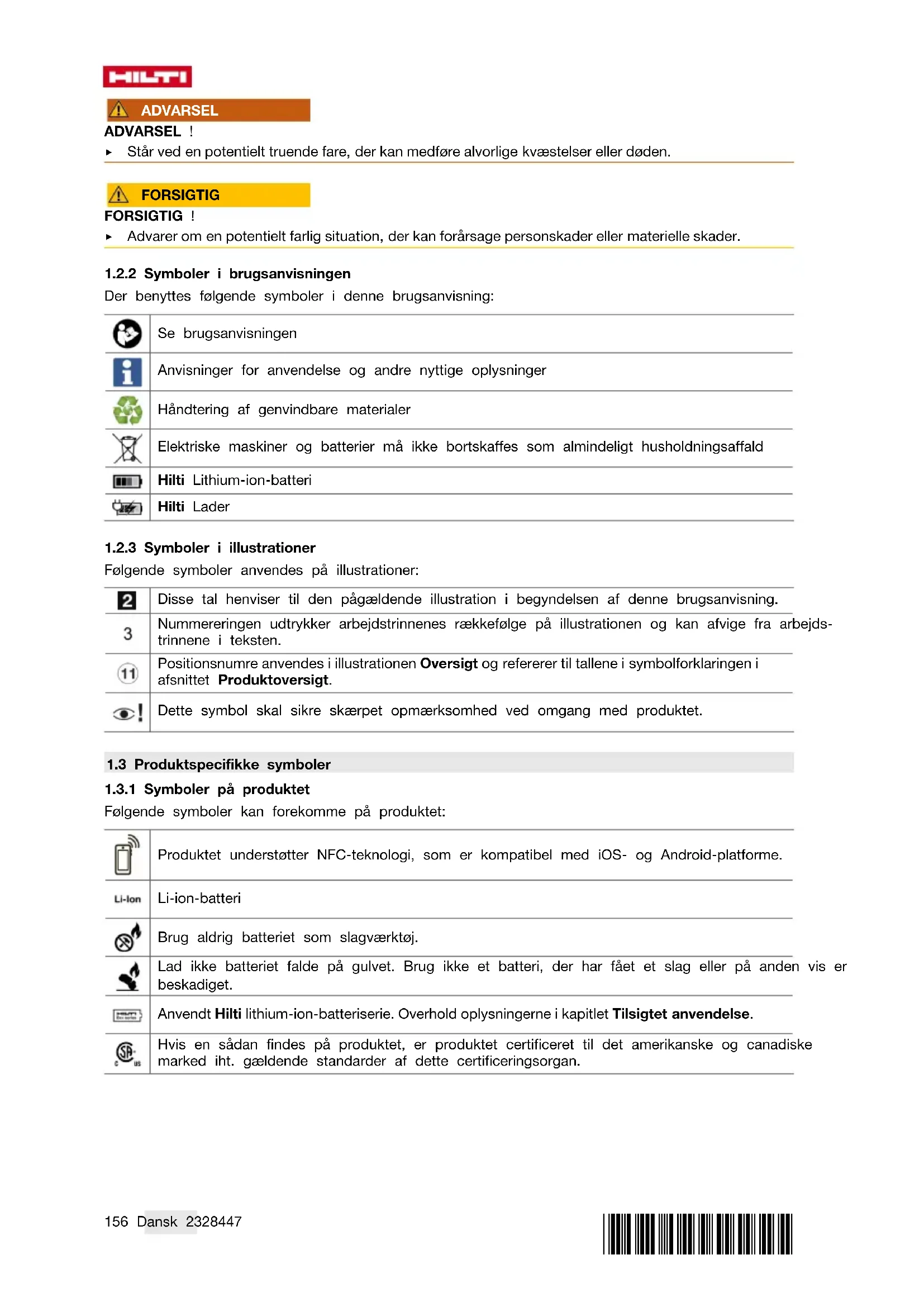

1.2.2 Symboler i brugsanvisingen

Der benytttes ffolgende symboler i donne brugsanvisning:

Se brugsanvisingen

Anvisninger for anvendelse og andre nyttige oplysninger

Håndtering af genvindbare materialer

Elektriske maskiner og batterier på ikke bortskaffes som almindeligt husholdningsaffald

Hilti Lithium-ion-batteri

Hilti Lader

1.2.3 Symboler i illustrationer

2	Disse tal henvisser til den pågældende illustration i begyndelsen af,this brugsanvisning.
3	Nummereringen udtrykker arbejdstrinnenes rækkefolge på illustrationen og kan afvige fra arbejds-trinnene i teksten.
11	Positionsnumre anwendes i illustrationen Oversigt og refererer til tallene i symbolforklaringen i afsnittet Produktoversigt.
6!	Dette symbol skal sikre skærpet opmærksomhed ved omgang med produitet.

1.3 Produktspecifikke symboler

Følgende symboler kan forekomme på produitet:

	Produkt under stätter NFC-technologi, som er kompatibel med iOS- og Android-platforme.
Li-ion	Li-ion-batteri
	Brug aldrig batteriet som slagværktøj.
	Lad ikke batteriet falde på gulvet. Brug ikke et batteri, der har fæt et slag eller på,anden vis er beskadiget.
	Anvendt Hilti lithium-ion-batteriserie. Overhold oplysningerne i kapitlet Tilsigtet anvendelse.
	Hvis enaland FINDES på produit, er produit certificeret til det amerikanske og canadiske marked ih!. gældende standarder af dette certificeringsorgan.

1.4 Laserinformation pä Produktet

Laserinformation

LASER 2

Laserklasse 2, på basis af standarden IEC / EN 60825-1:2014 og opfylder CFR 21 § 1040 (Laser Notice 56).

Undgå at se ind i laseren.

1.5 Produktopolysninger

HILFT -produkter er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i særdeleshed informeres om de potentielle farer, der er forbundet med anvendelsen af/DDne maskine. Der kan opstafarlige situationer ved anvendelse af Produktet og det tilhorende udstdyr, his det anvendes af personer, der ikke er blevet undervist i dens brug, eller hvis det ikke anvendes korrekt i henhold til forskritterne i dette brugsanvisning.

Typebetegnelse og serienummer fremgår af typeskiltet.

Notér serienummeret i den afterfolgende tabel. Du skal bruge Produktoplysningerne ved henvendelser til vores lokale afdeling eller vores serviceværksted.

Produktopolysninger

Kombilaser PM 20-CG	PM 20-CG A12 PM 20-CGE
Generation 01
Serienummer

1.6 Overensstemmelseserklaerig

Den tekniske dokumentation er arkiveret her:

2.1 Generelle sikkerhedsanvisninger for moleværktj

ADVARSEL! Laes alle sikkerhedsanvisninger og instruktioner. Der kan opsta farlige situationer ved anvendelse af maleværktjoper, hvis de anvendes forkert. Tilsidesættelse af sikkerhedsforskrifterne og anvisningerne kan medfor ekrskader pa maleværktoget og/eller alvorlige personskader.

Opbevar alle sikkerhedsanvisninger og instruktioner til senere brug.

Arbejdspladssikkerhed

Sorg for at holde arbejdsomraretyddeligt og godt oplyst. Uorden ell eruoplyste arbejdsomrader oger faren for uheld.
- Brug/DD: i kkspionsstruede omgivelser, hvor der er brandbare vaesker, gasser ell stov.
Sorg for, at born og andre personer holds væk fra arbejdsområdet, närprodukter i brug.
Anvend kun Produktet inden for de definerede driftsgrænser.
Vær opmaerkoms pa de landespecifikke arbejdsmiljoforskrifter.

Elektrisk sikkerhed

Produkt mä参加会议 udsættes for regn eller fugt. Indtrængende fugt kan medfrole kortslutninger, elektrisk stød, forbrændinger eller eksplosioner.

Selv om produitet er beskyttet mod indtrangen af fugt, bør du tøre det af, før du lægger det i transportbeholderen.

Personlig sikkerhed

Det er vigtigt at vare opmaerkso, se, hvad man laver, og bruge malevarktojet fornuftigt. Anvend..., uopmaerksohmed under brugen af malevarktojet kan medfore alvorlige personskader.
- Undgå at arbejde i unormale kripsstillinger. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.

HILTI

• Brug personligt beskyttelsessudstyr. Brug af personligt beskyttelsessudstyr nedsaetter risikoen for personskader.
  Undlad at deaktivere sikkerhedsanordninger og fjerne advarselsskilte af nogen art.
• Undgå utilisitet igangsæting. Kontroller, at mæleværktøjet er frakoblet, før du slutter det til batteriet, tager det op eller transporterer det.
  Anvend Produktet og tilbehoret i henhold til anvisningerne og i overensstemmelse med forskrif-terne for denne specifikke produktype. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. I tilfaelde af anvendelse af produiter til formål, som ligger utden for det fastsatte anvendelsesområde, kan der opsta farlige situationer.
  Undg at fole falsk tryghed, og tilidesaet icke sikkerhedsreglnerne for molevarktjoer, heller ikkeselvom du har brugt molevarktojet mange gange og er fortrolig med brugen. Uagtsomhed kan medfore alvorlig tilskadekomst inden for fa sekunder.
  Måleværktøjet mA ikke anvendes iærheden af medicinske apparater.

Anvendelse og behandling af moleværktoget

Anvend kunprodukte og tilbehør i tekniisk fejlfri stand.
Opbevar ubenyttede maleværktjoer uden for boRs rækkevidde. Lad aldrig personer, der ikke er fortrolige med produkt etller icke har gennemlaest sikkerhedsanvisningerne, benytte dette. Maleværktjoer er farlige, hvis de benyttes af ukyndige personer.
Sorg for at pleje malveerktj omhyggeligt. Kontroller, om bevagelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket aller beskadiget, sáledes at malveerktjets Funktion påvirkes. Få beskadigede dele repareret, inden malveerktjet tags i brug. Mange uheld skyldes)darligt vedligeholdte malveerktjer.
Produktet mä under ingen omstændigheder modificeres ell erandres. Anderinger ell modifierer, som ikke udtrykkeligt er godkendt af Hilti kan begræanse brugerens ret til at anvende produktet.
Fvigtige malinger og hvis molevarkoet er blevet tabt ellr har varet udsat for anden mekanisk pavirkning, skal molevarkoets nogagtighed kontrolleres.
Måleresultaterne kan principielt blive forringet af bestemte omgivende betingelser. Disse omfatter f.eks. nærhed af apparater, som udsender kraftige magnetiske eller elektromagnetiske felter, fremkalder vibrationer eller bevirker temperaturændringer.
Hurtigt skiftende malebetingelser kan forfalske maleresultaterne.
Hvis Produktet flyttes fra en meget lav temperatur ind i varme omgivelser, eller omvendt, skal det have tid til at akklimatisere, inden det tages i brug. Store varmeforskelle kan medfrole fejl og forkerte maleresultater.
- Ved brug af adaptere og tilbehør skal du kontrollere, at tilbehørret er monteret sikkert.
- Selvom mäleværktøjet er konstrueret til krævende brug på byggepladser, skal det behandles varsomt ligesom andre optiske og elektriskeprodukter (f.eks. kikkerner, briller, fotoudstyr).
Overhold de angivne drifts- og opbevaringstemperaturer.

2.2 Yderligere sikkerhedsanvisninger for lasermaleinstrumenter

• Ved usagkyndig abning af produit kan der forekomme laserstråling, som overstiger klasse 2. Produktet mA kun repareres af Hilti Service.
• Afspaer maleomraret. Sorg for, at du ved opstilling af produktet ici komer til at rette laserstralen mod andre personer ell er mod dig selv. Laserstraler skal vare langt over ell er under ojenhjde.
• Hold laserudgangsvinduet rent for at undgå fejlmålinger.
  Kontroller produits nogagtighed før målinger/anvendelse og flere gange under anvendelsen.
• Målinger i nærheden af reflekterende objekter eller overflader, gennem glasruder eller lignende materialer kan forfalske måleresultatet.
  Monter produit et en egnet holder erler p et stativ, erer anbring produit et plant underlag.
  Arbejde med molestokke i nahreden af hojspændingsledninger er/DDt.
  Kontroller, at der/DDke anvendes et andet laser-malevarktj i nahrheden, som kan paivirke din maling.
  Lad icke laserstraler krydse uovervagede omrader.

2.3 Yderligere sikkerhedsanvisninger

• Fare for personskader på grund af værktøj og/eller tilbehør, som falder på jorden. Kontroller før arbejdets begyndelse, at batteriet og det monterede tilbehør er sikkert fastgjort.
  For at opnà den største nogagtighed skal du projicere linjen på en vandret, ævn flade. Indstil i den forbindelse produitet til 90^ i forhold til niveauet.

2.4 Elektromagnetisk kompatilitet

Sylvomprodukter opfylder de strenge kravigaelende direktiver,kan Hilti ikke udelukke muligheden for, atprodukter forstyrrses af sterk straling,hvilket kan medfore en fejl. Hvis det er tilfaeldet eller i tilfaelde af usikkerhed,kal der foretages kontrlmangler.Hilti kan ligeledes icke udelukke,at andre instrumenter (f.eks.navigationsudstyr i fly) forstyrrres.

2.5 Laserklassification for Produktier i laserklasse 2

Produktet opfylder kravene i laserklasse 2 iht. IEC / EN 60825-1:2014 og iht. CFR 21 § 1040 (FDA). Disse produit kan betjenes uden yderligere beskyttelsessforanstaltninger. Dog bør man, ligesom ved solen, undgå at kigge direkte ind i lyskilden. I tilfaelde af direkte øjenkontakt skal du lukke øjnene og bevæge hovedet ud af stråleområdet. Undlad at pege på andere personer med laserstrålen.

2.6 Omhyggelig omgang med og brug af batterier

PM 20-CG A12

Overhold falgende sikkerhedsforanstaltninger for sikker handtering og brug af Li-ion-batterier.

I modsat fald kan det medfrole hudiritation, alvorlige aetsningsskader, kemiske forbrændinger, brand og/eller eksplosion.

Anvend kun batterier i tekniak fejflri stand.
- Batterier skal behandles forsigtigt for at undgå beskadigelser og udslip af meget sundhedsskadelige væsker!
- Batterier ma under ingen omstændigheder modifieres aller manipuleres!
- Batteriererne pågressive adskilles, klemmes, opvarmes til over 80^ aller brandes.
Anvend og oplad ikke batterier, som har fæt stød eller på,anden vis er brevet beskadiget. Kontroller regelmæssigt dine batterier for tegn på skader.
- Anvend aldrig genbrugte aller reparerede batterier.
Anvend aldrig batteriet aller et batteridrevet elvaerktoj som slagvaerktoj.
Udsæt aldrig batterier for direkte solstråling, hj temperatur, gnister erer aben ild. Det kan medfere eksplosion.
- Berør ikke batteripolerne med dine fingre, værktøj, smykker aller andre elektrisk ledende genstande. Det kan beskadige batteriet og medfrole personskader og materielle skader.
- Hold batterier på sikker afstand af regn, fugt og væsker. Indtrængende fugt kan medføre kortslutninger, elektrisk stød, forbrændinger, brand og eksplosion.
- Brug kun ladere og elværktøj, der er beregnet til deutsche batteritype. Overhold i den forbindelse oplysningerne i de tilhorende brugsanvisninger.
Anvend og opbevar ikke batteriet i eksplionsfarlige omgivelser.
Hvis batteriet er for varmt til at kunne rores, kan det vare defekt. Anbring batteriet pa et overskueligt,\ ikke-brændbart sted med tilstrækkelig afstand til brændbare materialer. Lad batteriet kole af. Hvis\ batteriet after en time fortsat er for varmt til at kunne rores, er det er defekt. Kontakt Hilti Service ellen\ læs dokumentet "Anvisninger om sikkerhed og anvendelse af Hilti Li-ion-batterier".

Vær opmaerkoms pa de saerlige retningslinjer, der gelder for transport, opbevaring og brug af Li-ion- batterier. Side 172

Læs anvisingerne vedrørende sikkerhed og anvendelse til Hilti Li-ion-batterier, som du kan finde ved at scanne QR-koden sidst i dette brugsanvising.

2.7 Omhyggelig omgang med og brug af batterier.

PM 20-CG

PM 20-CGE

• Tag batterierne ud af Produktet, hvis det ikke skal bruges i laengere tid. Batterier kan korrodere ved laengere tids opbevaring og aflade sig selv.
  Sorg for, at batterier ikkekommen i hænderne på børn.
• Brug/DDne og gamle batterier sammen. Udskift altid alle batterier pa samme tid. Undg at bruge batterier af forskeilige mærker ell med forskeilige typebetegnelser.
• Brug aldrig beskadigede batterier.

HILTI

Anvend kun den batterity, som er beregnet til dette produkt. Brug af andre batterier oger risikoen for personskader og er forbundet med brandfare.
Sorg for, at batterierne vender korrekt ved batteriskift. Der er eksplosionsfare.
- Batterier må ikke overophedes eller brændes. Batterier kan eksplodere og afgive giffige stoffer.
- Batterier ma ikke oplades.
Produktets batterier ma ikke loddesammen.
Aflad ici batterier ved at kortslutte dem. Batterier kan blive utaete, eksplodere, bryde i brand og medfore personskader.
- Undgå at beskadige batterier, og adskil dem ikke. Batterier kan blive utætte, eksplodere, bryde i brand og medføre persorskader.

3 Beskrivelse

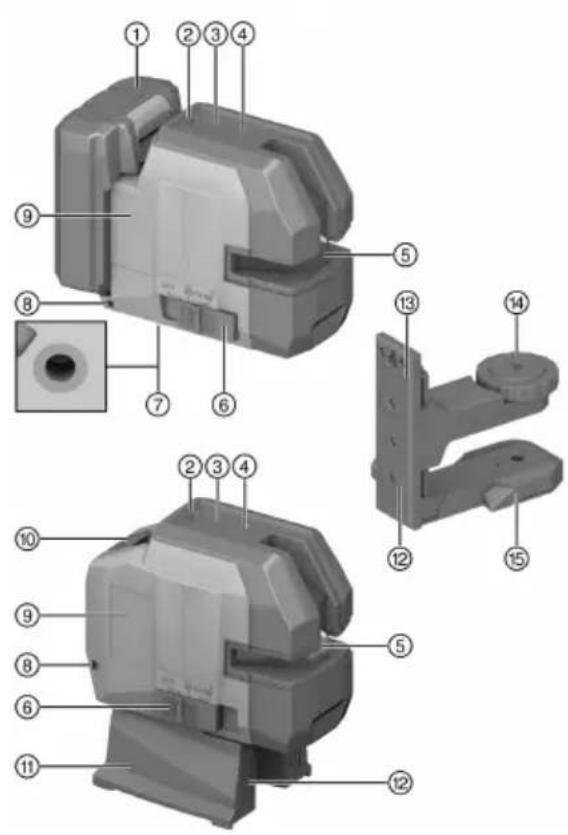

3.1 Produktoversigt

① Lithium-ion-batteri (kun PM 20-CG A12)
② Ladestatusindikator
③ Knappen Modtagertilstand
④ Knappen Linjetilstand
⑤ Laserudgangsvindue
Valgkontakt Tænd/sluk og læsning/frigørelse af pendulet
⑦ Monteringsgevind
8 Oje til fastgorelse af faldsikring PMA 92
⑨ Placering at typeskilt
Batterirum (kun PM 20-CG og PM 20-CGE)
⑪ Magnetfod PMW 71 (kun PM 20-CGE)
⑫ Magnetettilfastgorelse
③ Magnetholder PMA 89 (kun PM 20-CG og PM 20-CG A12)
④ Gevind til fastgorelse af laseren
15 Stafodder (udklappelige)

3.2 Tilsigtet anvendelse

Produktet er en selv净值enerende kombilaser, med hvilken en enkelt person er i stand til hurtigt og pracist foretage pejlinger, overfere en vinkel pa 90^ , nivellere horisontalt og gennemfore justeringsarbejder. Produktet har to linjer (vandret og lodret) og fem punkter (foroven, forneden, til hore, til venstre og linjeskeringspunkt). Linjerne og skieringspunktet har en rækkevidde pa ca. 20 m. Alle andre punkter har en rækkevidde pa ca. 30 m. Rækkevidden afhanger af lysstyrken i omgivelserne.

Produkt er fortrinsvis beregnet til indendors brug. Til udendors opgaver er det vigtigt, at de omgivende forhold svarer til indendors forhold.

Mulige anvendelsessformal er:

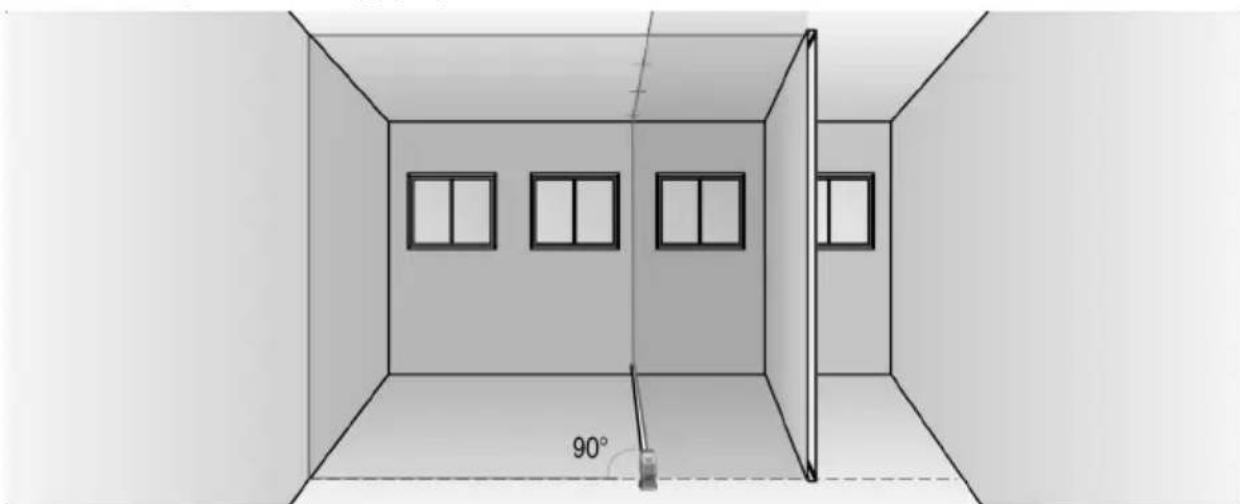

• Markeringer af placeringen af skillevægge (i en ret vinkel og lodret niveau).
• Kontrol og overforsel af rette vinkler.

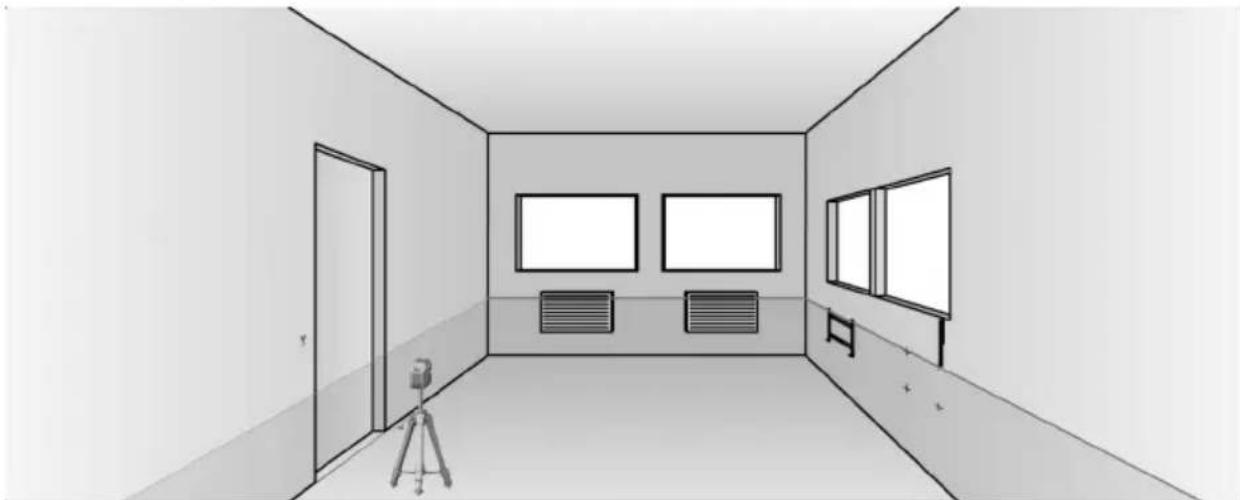

• Justering af anlagsdele/installationer og andre strukturelementer i tre akser.
  Overforsel af punkter, der er markeret pa gulvet, til loftet.

PM 20-CG A12

Anvend kun Hilti lithium-ion-batterier i typeserien B 12 til dette produkt.
Anvend kun Hilti ladere i C4/12-serien til disse batterier.

3.3 Leveringsomfang

PM 20-CG

Kombilaser, magnetholderPMA89,taske, 4x1,5VAA-batterier, producentcertifikat, sikkerhedsdatablad, brugsanvising

PM 20-CG A12

Kombilaser, magnetholder PMA 89, taske, producentcertifikat, sikkerhedsdatablad, brugsanvising

PM 20-CGE

Kombilaser, magnetfod PMW 71, taske, 4 × 1,5 V AA-batterier, producentcertifikat, sikkerhedsdatablad, brugsanvising

Andre systemprodukter, som er godkendt til dit produit, finder du i Hilti Store eller på: www.hilti.group

3.4 Ladestatusindicator

PM 20-CG A12

Lithium-ion-batteriets ladetilstand vises after et let tryk pa friggingsknappen aller en af friggingsknapperne, hvis der er flere (hogst indtil mærbar modstand).

Tilstand Betydning
4 lysdioder. Ladetilstand: 75 % til 100 %
3 lysdioder lyser. Ladetilstand: 50 % til 75 %
2 lysdioder lyser. Ladetilstand: 25 % til 50 %
1 lysdiode lyser. Ladetilstand: 10 % til 25 %
1 Lysdiode blinker. Ladetilstand: < 10 %

4 Tekniske data

	PM 20-CG PM 20-CGE PM 20-CG A12
Rækkevidde linjer og skærings-punkt uden lasermodtager	20 m(65 ft - 7 in)	20 m(65 ft - 7 in)	20 m(65 ft - 7 in)
Rækkevidde af linjer og skærings-punkt med lasermodtager (afhæn-gigt af den omgivende lysstyrke og modtagerposition til laseren)	-2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)	2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)	2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)
Selvnivelleringstid (typisk)	3 s	3 s	3 s
Selvnivellingsområde	±4,0° (typisk)	±4,0° (typisk)	±4,0° (typisk)
Præcision	±3 mm over 10 m(±0,12" over 33 ft)	±2 mm over 10 m(±0,08" over 33 ft)	±3 mm over 10 m(±0,12" over 33 ft)
Linjetykke lse (afstand 5 m - 16,4 ft)	2 mm (0.08 in) typisk	2 mm (0.08 in) typisk	2 mm (0.08 in) typisk
Laserklasse	Klasse 2, synlig,510-530 nm	Klasse 2, synlig,510-530 nm	Klasse 2, synlig,510-530 nm
Visning af ladetilstand lav	Laserstrålen blinkerkvert 2. eller 10 sekund (tændt / låsthhv.ændt / oplåst),ladetilstandsdindikator blinker	Laserstrålen blinkerkvert 2. eller 10 sekund (tændt / låsthhv.ændt / oplåst),ladetilstandsdindikator blinker	Laserstrålen blinkerkvert 2. eller 10 sekund (tændt / låsthhv.ændt / oplåst),ladetilstandsdindikator blinker
Strømforsyning	4x 1,5 VAA-batterier	4x 1,5 VAA-batterier	Hitti B 12 Li-lon-batteri

	PM 20-CG PM 20-CGE PM 20-CG A12
Driftstid (alle linjer lyser)	ved +24 °C (+72 °F)8 h (typisk)	ved +24 °C (+72 °F)8 h (typisk)B 12/2,6 Ah, ved+24 °C (+72 °F):30 h (typisk)
Driftstid (vandrette aller lodrettelinjer lyser)	ved +24 °C (+72 °F)20 h (typisk)	ved +24 °C (+72 °F)20 h (typisk)B 12/2,6 Ah, ved+24 °C (+72 °F):60 h (typisk)
Driftstemperatur	-10 °C ... 40 °C(14,0 °F ... 104,0 °F)	-10 °C ... 40 °C(14,0 °F ... 104,0 °F)
Opbevaringstemperatur	-25 °C ... 63 °C(-13,0 °F ...145,4 °F)	-25 °C ... 63 °C(-13,0 °F ...145,4 °F)
Støv- og stænkvandsbeskyttet(undtagen batterirum)	IP 54 IP 54 IP 54
Gevind til stativ	UNC1/4" UNC1/4" UNC1/4"
Stråledivergens laserlinjer	0,05... 0,08 mrad *180°	0,05... 0,08 mrad *180°
Stråledivergens laserpunkte	0,05 ... 0,08 mrad	0,05 ... 0,08 mrad
Gennensnitlig udgangseffekt(maks.) (p)	< 1 mW < 1 mW	< 1 mW
Bølgelængde (λ)	510 nm ... 530 nm	510 nm ... 530 nm
Impulsvarighed (tp)	< 60 μs < 60 μs <	60 μs
Impulsfrekvens (f)	< 12 kHz < 12 kHz	< 12 kHz
Vægt utden batterier	0,57 kg(1,257 lb)	0,57 kg(1,257 lb)
Vægt utden batteri	•/• •/• 0,53 kg

4.1 Batteri

Batteriets driftsspænding	10,8 V
Vægt, batteri	Se kapitlet "Bestemmelses-mæssig anvendelse"
Omgivende temperatur under drift	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)
Opbevaringtemperatur	-20 °C ... 40 °C(-4,0 °F ... 104,0 °F)
Betteriets temperatur ved start af ladning	-10 °C ... 45 °C(14,0 °F ... 113,0 °F)

5 Forberedelse af arbejdet

Følg sikkerheds- og advorselshenvisningerne i dette dokumentation og på produitet.

5.1 Opladning af batteri

PM 20-CG A12

1. Læs brugsanvisningen til laderen foor opladning.
2. Vær opmaerk som pa, at kontakterne pa batteriet og laderen er rene og tøre.
3. Oplad batteriet i en godkendt lader. Side 160

5.2 Isaetning af batteri

PM 20-CG A12

ADVARSEL

Fare for persorskader på grund af kortslutning eller batteri, der falder på gulvet!

För isætning af batteriet skal du kontrollere, at batteriets kontakter og kontakterne på produit er fri for fremmedlegemer.
- Kontroller, at batteriet altid gär korrekt i indgrep.

1. Lad batteriet helt op før forste ibrugtagning.
2. Skub batteriet ind i produitet, indtil det gär hørbart i indgreb.
3. Kontroller, at batteriet er sat korrekt i.

5.4 Isaetning / udskiftning af batterier

PM 20-CG

PM 20-CGE

• Vær opmaerk som på, at batterierne vender rigtigt.
• Udskift altid alle batterier.
• Anvend kun batterier fremstillet after internationale standarder.

1. Vip daekslet til batterirummet op.
2. Fjernevt. afladedebatterier.
3. Indsæt de nye batterier.
4. Luk batterirummet.

5.5 Faldsikring

ADVARSEL

Fare for personskader som ffolge af nedfaldende værktog/eller tilbehør!

Anvend kun den anbefalede Hilti faldsikring til dit produkt.
- Kontroller faldsikringen og monteringspunkterne til faldsikringen hver gang for brug for eventuelle skader.

Overhold nationale retningslinjer for opgaver i hojden.

Brug kun Hilti faldsikring PMA 92 som sikring mod nedstyrting af dette produit.

Fastgør faldsikringen på laseren og på en bærende struktur. Kontrollér, at den sidder godt fast.

Overhold brugsanvisingen for Hilti faldsikringen.

6 Betjening

Følg sikkerheds- og advanselshenvisningerne i dette dokumentation og på produitet.

6.1 Aktivering af laserstraler

Alle laserlinjer og alle punkter tændes.

1. Tryk på knappen Linjetilstand gentagne gange, indtil den ønskede linjetilstand er indstillet.

Instrumentet skifter gentagne gange mellem driftstilstandene i ffolgende rækkefolge: alle linjer og alle punkter, vandret linje og vandrette punkter, lodret linje og lodrette punkter.

6.2 Indstilling af laserstråle til Funktionen "Skrå linje"

1. Sæt valgkontakten på position (til/last).

Den vandrette linje og de vandrette punkter taendes.

1. Tryk på knappen Linjetilstand gentagne gange, indtil den ønskede linjetilstand er indstillet. → Side 164

Instrumentet skifter gentagne gange mellem driftstilstandene i folgende rækkefolge: vandret linje og vandrette punkter, lodret linje og lodrette punkter, alle linjer og alle punkter.

I Funktionen "Skrå linje" er pendulet låst, og laseren er ikke nivelleret.

Lasersträlen/-strålnerne blinker hvert 5. sekund.

6.3 Deaktivering at lasersträler

Fare for persanskader på grund af utilsigtet ibrugtagning!

Før isætning af batteriet skal du kontrollere, at det tilhorende produit er slukket.

6.4 Afstemning af to punkter pa afstand

1. Anbring laseren, sá den nederste lodstråle befinder sig på midten af et referencekryds på gulvet.
2. Drej laseren, indtil den lodrette laserstrale falder sammen med det andet referencepunkt på afstand.

6.5 Aktivering aller deaktivierung af lasermodtagertilstand

Lasermodtagerensrækkevidde kan blive begrænetspå grund af lasereffektenskonstruktionsbetingede usymmetri og eventuelle generende eksterne lyskilder.

Arbejd på den kraftige side af linjelaseren, og undgå at arbejde i direkte lys for at sikre en optimal rækkevidde. Den stærke side er forsiden af kombilaseren.

1. Aktiver modtagertilstand ved at trykke på knappen Modtagertilstand.

Laserstralen blinker fem gange som bekraeftelse.
- Lysdioden ved sider auf knappen Modtagertilstand lyser gront.
Synlighenaf laserstralerne reduceres.

1. Tryk på knappen Modtagertilstandigen for at deaktivere modtagertilstandenigen.

Lysdioden ved sider af knappen Modtagertilstand slukkes.
Synligheden af laserstralerne forges til det normale niveau igen.

När laseren slukkes, deaktiveres modtagertilstanden.

6.6.2 Justering af elementbyggeriprofilr

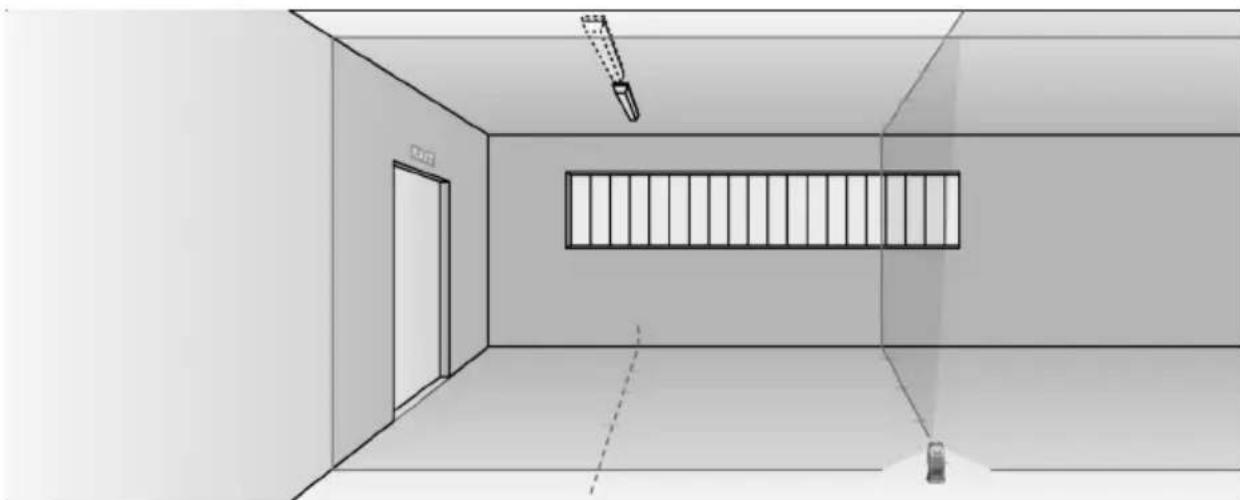

6.6.3 Justering at loftslamper

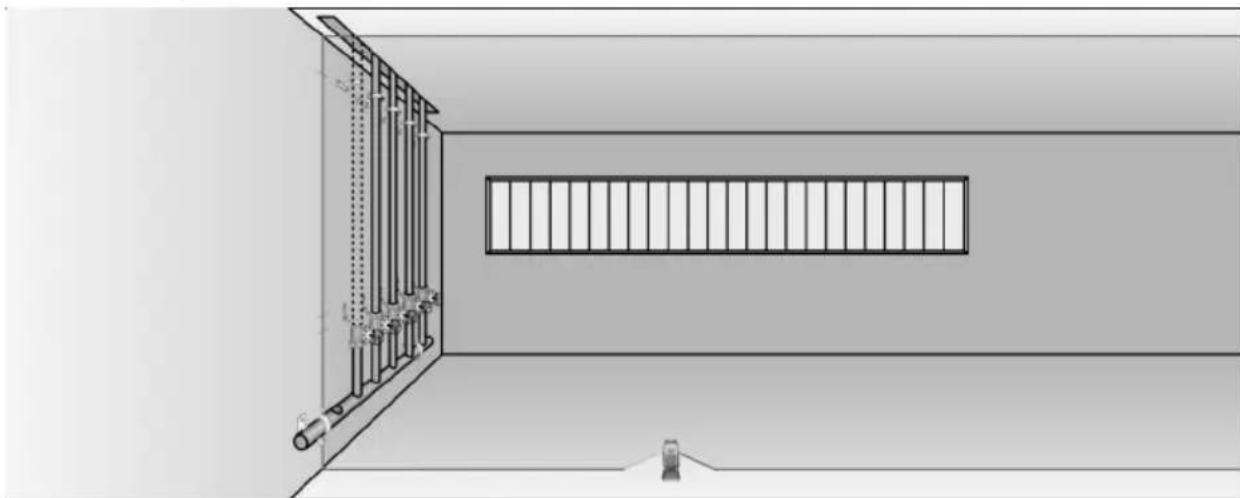

6.6.4 Justering af rørledninger

6.6.5 Justering af varmeeelementer

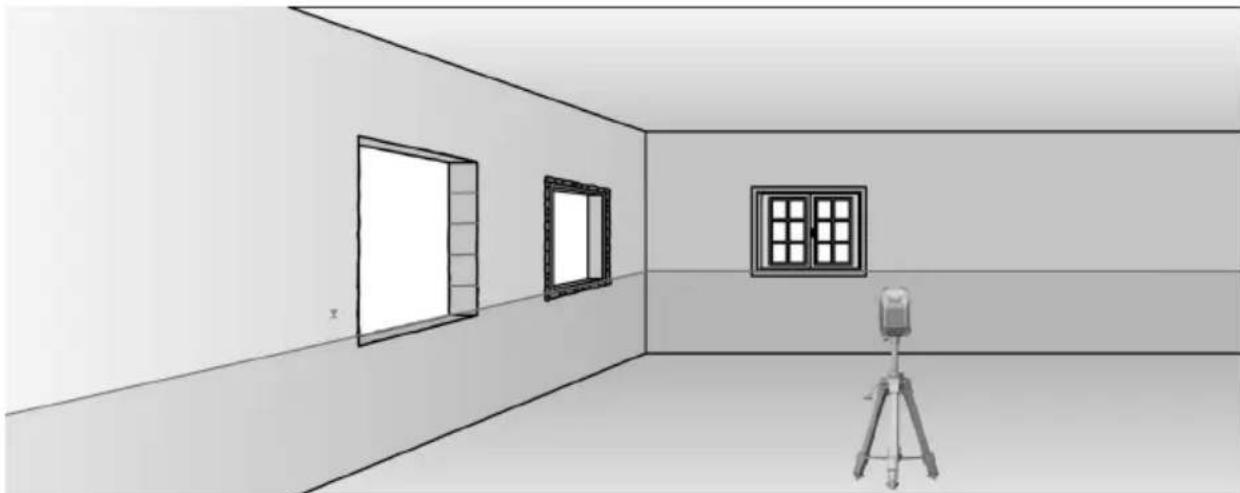

6.6.6 Justering af dore og vinduesrammer

6.7 Kontrol

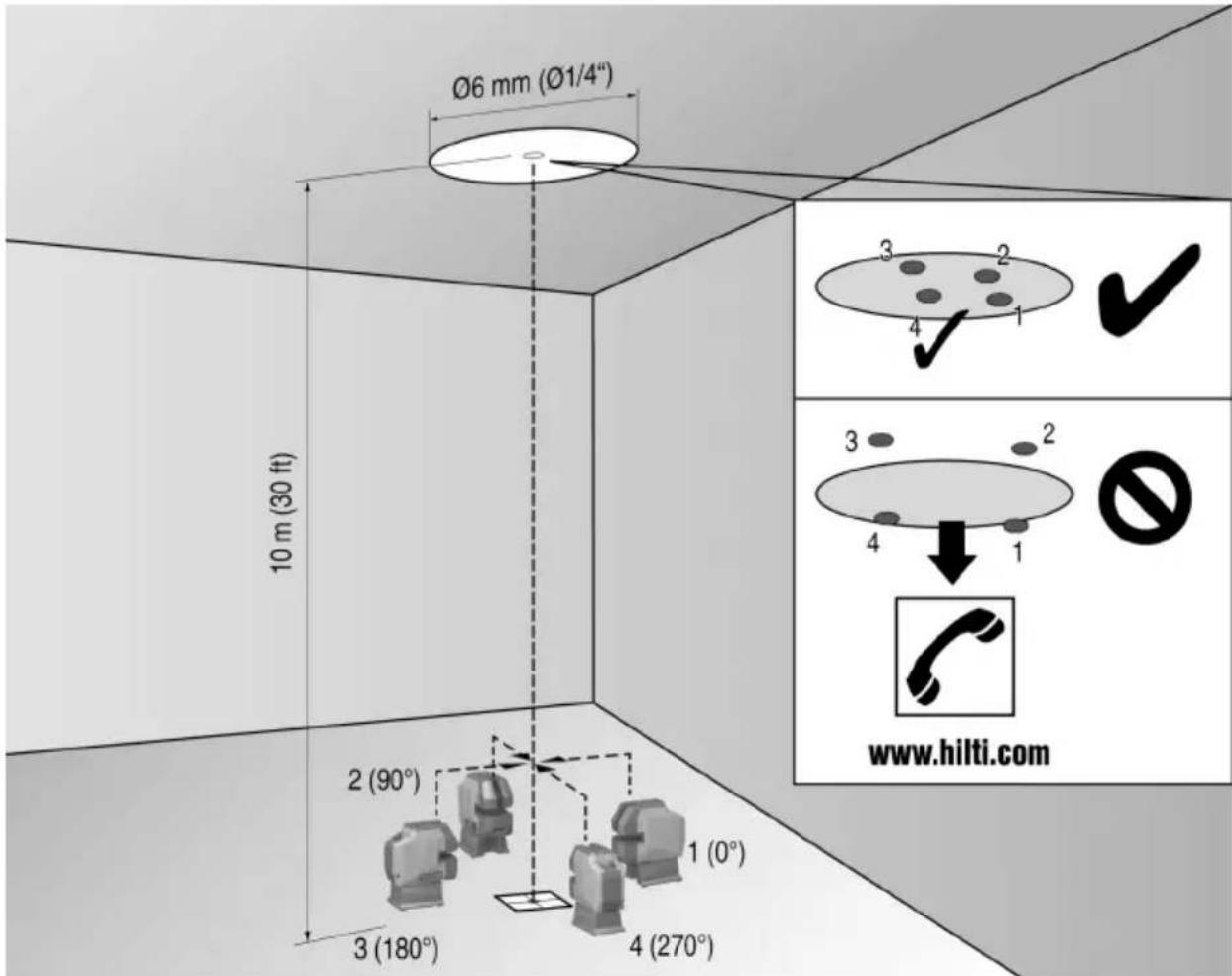

6.7.1 Kontrol af Iodpunkt

1. Lav en gulvmarkering (et kryds) i et hjt rum (f.eks. i en trappeopgang med en hajde pa 10 m).
2. Stil laseren på en plan og vandret flade.
3. Taend laseren, og frigør pendulet.
4. Placer laseren med den nederste lodstrale i centrum af det kryds, der er markeret pa gulvet.
5. Marker det overste lodpunkt på loftet.
6. Drej laseren 90^

Den nederste lodstråle skal blive på krydsets centrum.

1. Marké det Øverste Iodpunkt på loftet.
2. Gentag fremgangsmåden ved en drejning på 180^ og 270^ .

Lav en cirkel på loftet med de 4 markerede punkter. Mål cirlrens diameter D i millimeter aller tommer og rumhøjden RH i meter eller fod.

1. Beregn værdien R.

For PM 20-CG / PM 20-CG A12: Vardien R bar R = [mm]2 × 10RH[m] (1) vare minred end 3 mm (1/8") (det svarer til 3 mm ved 10 m).
For PM 20-CGE: Værdien R bo r ære minre end R = [1/8 in]2 × 30RH[ft] (2) 2 mm (1/12") (det svarer til 2 mm ved 10 m).

1. Hvis resultatet ligger.uden for tolerancen, bedes du kontakte Hilti Service.

6.7.2 Kontrol af laserstrålens nivelling

①

②

(3)

1. Afstanden mellem veggene skal vare mindst 10 m.
2. Stil laseren pa en plan og vandret flade, ca. 20 cm fra væggen (A), og ret laserlinjernes skæringspunkt mod væggen (A).
3. Marker laserlinjernes skæringspunkt med et kryds (1) pa væggen (A) og et kryds (2) pa væggen (B).
4. Stil laseren pâ en plan og vandret flade, ca. 20 cm fra vaeggen (B), og ret laserlinjernes skæringspunkt mod krydset (1) pa vaeggen (A).
5. Indstil hojden af laserlinjernes skaeringspunkt, sa laserlinjernes skaeringspunkt passer med markeringen (2) pa væggen (B). Brug om nødvendigt et stativ erer en vægholder.
6. Marker igen laserlinjernes skaeringspunkt med et kryds (3) pa væggen (A).

7. Mäl forskydningen D mellem kryds (1) og kryds (3) på væggen (A) (RL = rumlaengde).

8. Beregn værdien R.

For PM 20-CG / PM 20-CG A12: Værdien R bør R = D [mm] × 10 RL [m] (1) være minde end 3 mm (1/8").
For PM 20-CGE: Værdien R boːr være minde end 2 mm (1/12").

1. Hvis resultatet ligger Laden for tolerancen, bedes du kontakte Hilti Service.

$$ R = \frac {D [ 1 / 8 \text {i n} ]}{2} \times \frac {3 0}{R L [ f t ]} \tag {2} $$

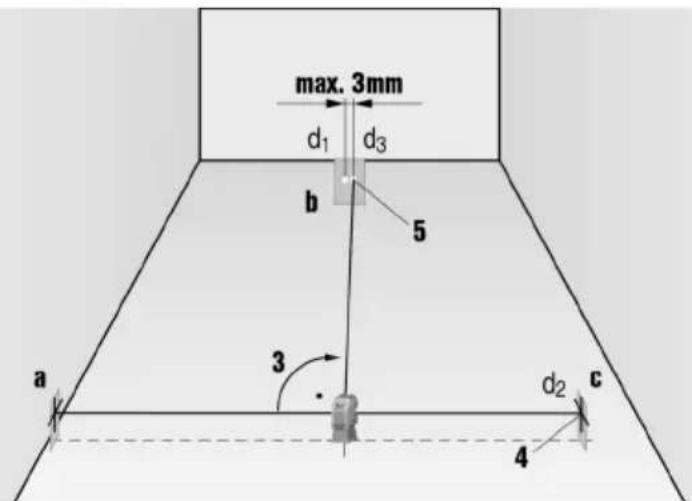

6.7.3 Kontrol af retvinklethed (vandret)

1. Anbring laseren med den nederste lodstrale pa centrum for et referencekryds (A) i midten af rummet med en afstand pa ca. 5 m (16 ft) til veggene. Den lodrette linje for den feste maltavle (a) skal forlobe nogagtigt gennem midten af den lodrette laserlinje.
2. Fastgor endnu en maltavle (b), ell er et fast stykke papir halvejei midt for den hore, vinklede laserstrale. Marker midtpunktet (d1) af den hore, vinklede strale.

1. Drej laseren 90^ i urets retning, set oppefra. Den nederste lodstrale skal forblve nojagtigt pa referencekrydsets (A) centrum, og centrum for den venstre, vinklede strale skal lobe nojagtigt igennem den lodrette linje pa maltavlen a.
2. Fastgor endnu en maltavle (c), ell er fast stykke papir halvejeis midt for den hore, vinklede laserstrale. Marker midpunktet (d2) for den hore, vinklede strale pa maltavlen (c).
3. Marker derpå midtpunktet (d3) for laserlinjernes skæringspunkt på mål'tavlen (b).

For PM 20-CG / PM 20-CG A12: Den vandrette afstand mellem (d1) og (d3) må kamsimalt ∀e 3 mm (1/8") ved en mæleafstand på 5 m (16 ft).
For PM 20-CGE: Den vandrette afstand mellem (d1) og (d3) mã maisimalt vare 2 mm (1/12") ved en mãleafstand pa 5 m (16 ft).

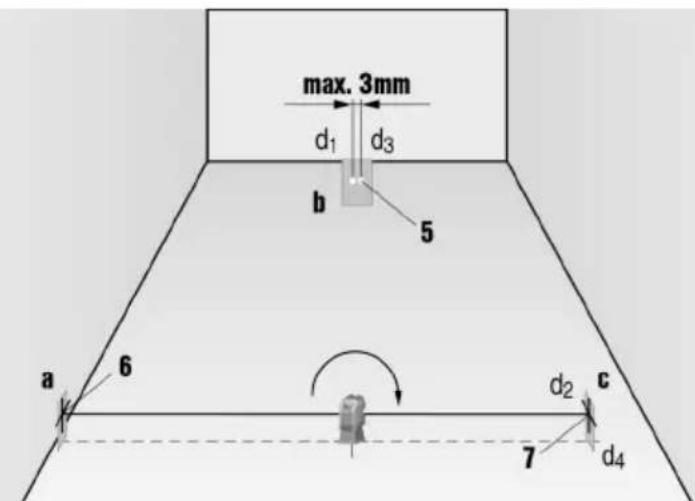

1. Drej laseren 180^ i urets retning, set oppefra. Den nederste lodstrale skal forblve nojagtigt pa referencekrydsets (A) centrum, og centrum for den hore, vinklede strale skal lobe nojagtigt igennem den lodrette linje pa maltavlen (a).

2. Markér midtpunktet (d4) for den venstre, vinklede stråle på maltavlen (c).

For PM 20-CG / PM 20-CG A12: Den vandrette afstand mellem (d2) og (d4) må maksimalt ∀e 3 mm (1/8") ved en måleafstand på 5 m (16 ft).
For PM 20-CGE: Den vandrette afstand mellem (d2) og (d4) må maksimalt vår 2 mm (1/12") ved en måleafstand på 5 m (16 ft).

• For PM 20-CG / PM 20-CG A12: Hvis (d3) er til højre for (d1), mA summed af de vandrette afstande (d1)-(d3) og (d2)-(d4) maksimaltὰre 3 mm (1/8'') ved en mălefstand污染防治 (16 ft). For PM 20-CGE: Hvis (d3) er til højre for (d1), mA summed af de vandrette afstande (d1)-(d3) og (d2)-(d4) maksimaltὰre 2 mm (1/12'') ved en mălefstand污染防治 (16 ft).
  For PM 20-CG / PM 20-CG A12: Hvis (d3) er til venstre for (d1), ma forskellen mellem de vandrette afstande (d1)-(d3) og (d2)-(d4) maksimalt vare 3 mm (1/8") ved en maleafstand pa 5 m (16 ft).

For PM 20-CGE: Hvis (d3) er til venstre for (d1), ma forskellen mellem de vandrette afstande (d1)-(d3) og (d2)-(d4) maksimalt vere 2 mm (1 / 12^ ) ved en moleafstand pa 5m (16 ft).

1. Hvis resultatet ligger.uden for tolerancen, bedes du kontakte Hilti Service.

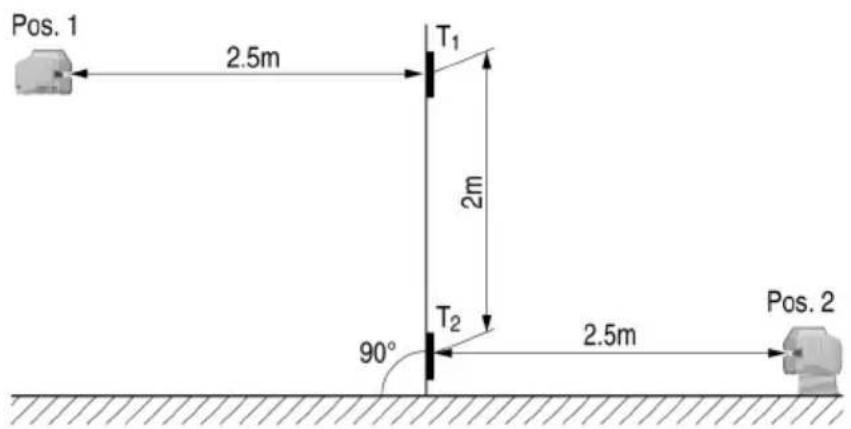

6.7.4 Kontrol af den lodrette linjes nogjagtighed

1. Anbring laseren i en hoge pa 2m (pos. 1).
2. Taend laseren.
3. Anbring den Forste maltavle, (lodret) i en afstand af 2,5 m fra laseren og i samme hjde (2 m), sa den lodrette laserstrale rammer tavlen, og marker donne position.

4. Anbring nu den,anden maltavle _2T2 m under den feste maltavle,sä den lodrette laserstråle rammer tavlen, og markér denen position.

5. Marker (pos. 2) på den modsatte side af testopbygningen (spejlvendt) på laserlinjen på gulvet med en afstand på 5m til laseren.

6. Sæt nu laseren på den netop markerede position (pos. 2) på gulvet.
7. Juster laserstrålen, sö den rammer maltavlenog den derpø markerede position.
8. Marker den nye position pa maltavlen T
9. Aflaes afstanden (D) mellem de to markeringer pa maltayferi. T

For PM 20-CG / PM 20-CG A12: Hvis forskellen (D) er større end 3 mm, bedes du kontakte Hilti Service.

For PM 20-CGE: Hvis forskellen (D) er større end 2mm , bedes du kontakte Hilti Service.

Fjern altid batteriet for alle pleje- og vedligeholdelsesarbejder!

Pleje af Produktet

• Fjern fastsiddende snavs forsigtigt.
• Rengør forsigtigt EVT. ventilationsåbninger med en tør, blød børste.
• Rengør kun huset med enHardt opvredet klud. Brug ikke silikoneholdige plejemidler, da de kan angribe plastdelene.
• Brug en ren, tør klud til at rengore kontakterne på produit.

Pleje af Li-ion-batterier

• Anvend aldrig et batteri med tilstopede ventilationsabninger. Rengor forsigtigt ventilationsabningerne med en tør, blod børste.
• Undgå, at batteriet unodigt udsættes for støv og snavs. Udsæt aldrig batteriet for høj fugtighed (f.eks. dyppe det i vand eller lade det stå utde i regnvejr).

Hvis et batteri er blevet gennemvådt, skal det behandles som et beskadiget batteri. Isoler det i en...,\ ikke-brændbar beholder, og kontakt Hilti Service.

• Hold batteriet frit for udefrakommende olie og fedt. Lad ikke unødigt stov og snavs samle sig på batteriet Rengør batteriet med en tør, blød børste eller en ren, tør klud. Brug ikke silikoneholdige plejemidler, da de kan angribe plastdelene.

Berör kein batteriets kontakter, og fjern ikke det fert fra kontakterne, som er pafør fra fabrikken.

• Rengør kun huset med enHardt opvredet klud. Brug ikke silikoneholdige plejemidler, da de kan angripe plastdelene.

Vedigeholdelse

• Kontrolier regelmaessigt alle synlige dele for skader og betjeningselementerne for fejflri Funktion.
• Anvend/DDt i tilfaelde af beskadigelse og/eller funktionsfejl. FAs straks produktet repareret af Hilti Service.
• Monter alle beskyttelsenanordninger after pleje- og vedligeholdelsesarbejder, og kontroller dem for korrekt Funktion.

Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store aller under: www.hilti.group

7.1 Hilti Service for moleteknik

Hilti Service for moleteknik foretager kontrollen og udforer i tilfelse af afvigelse en ny kontrl og sorger for, at maleværktogitien opfylder specifikationerne. Opfyldelse af specifikationerne på kontroltidspunktet bekraftes skriftigt ved hjaelp af servicecertifikatet. Det anbefales:

• At vaelge et egnet kontrolinterval afhaengigt af brugen.
• At foretage en contrôle af produitet after en usaedvanlig belastning af produitet, for vigtige opgaver, dog mindst en gang om aret skal Hitti Service for maleteknik.

Kontrollen udført af Hilti Service for moleteknik fritager ikke brugeren for at skulle kontrollere mæleværktøjet for og under anvendelsen.

8 Transport og opbevaring af batteridrevet værktj og batterier

Transport

FORSIGTIG

Utilsigtet start ved transport!

Transporter altid dine Produkter.uden isat batteri!

• Tag batteriet/batterienne af.
  Transporter aldrig batterier liggende lost og ubeskyttet. Under transporten bør batterierne beskyttes mod harde slag og vibrationer og isoleres fra enhver form for ledende materialer erler andre batterier, sa de ikke kommt i kontakt med andre batteripoler og forarsager en kortslutning. Overhold de lokale transportforskrifter for batterier.
• Batterier må ikke sendes med posten. Henvend dig til et transportfirma, hvis du ønsker at sende ubeskadigede batterier.
• Kontrolier Produktet og batterierne for skader haver gang for brug og for og after laengere transport.

Opbevaring

ADVARSEL

Utilisigtet beskadigelse på grund af defekte eller utaette batterier!

Opbevar altid dineprodukter uden isat batteri!

• Opbevar Produkt og batterier kølgigt og tør. Overhold de temperaturgrænser, der fremgår af de tekniske data.
  Opbevar ici batterier i laderen. Tag batteriet ud af laderen, nar opladningen er gennemfort.
  Opbevar aldrig batterier i direkte sollys, pa varmekilder ell er i et vindue.
  Opbevar produit og batterier utilgengeligt for born og uvedkommende personer.
• Kontroller Produktet og batterierne for skader hver gang for brug og for og after laengere tids opbevaring.

9 Fejalfhjaelpning

Ved fejl, som ikke fremgår af dette tabel, eller som du ikke selv kan afhjælpe, bereder vi dig om at kontakte Hilti Service.

Fejl Mulig ørsag Løsning
Det er ikke muligt at tænde Produktet.	PM 20-CG A12	\( \triangleright \) Oplad batteriet.
	Batteriet er fladt.
	PM 20-CG A12	\( \triangleright \) Isæt batteriet, og kontrollér, at batteriet sidder sikkert i Produktet. \( \rightarrow \) Side 163
	Batteriet er/DDke sat korrekt i.
	PM 20-CGPM 20-CGE Batterierne er tomme.	\( \triangleright \) PM 20-CGPM 20-CGESæt nye batterier i. (PM 20-CG ELLER PM 20-CGE) \( \rightarrow \) Side 163
	PM 20-CGPM 20-CGEForkert polaritet på batterierne.
	Produktet eller omskifteren er defekt.	\( \triangleright \) Sæt batterierne korrekt i. \( \rightarrow \) Side 163
Nogle af laserstrålere funge-rer ikke.	Laserkilden eller laseraktivierungen er defekt.	\( \triangleright \) Kontakt Hilti Service.
Produktet kan tændes, men der kan/DDke ses nogen laserstråle.	Laserkilden eller laseraktivierungen er defekt.	\( \triangleright \) Kontakt Hilti Service.
	Temperaturen er for hoy erller for lav.	\( \triangleright \) Lad produit køle af ellervarme op.
Den automatiske nivellering fungerer/DDke.	Produktet er opstillet på et for skæt underlag.	Placer produit på et plant og vandret underlag.
Den automatiske nivellering fungerer ikke.	Valgkontakten står på position.	Sæt valgkontakten på position.
	Hældningsssensor er defekt.	Kontakt Hilti Service.
Lasermodtageren modtager ikke nogen laserstråle	Laseren er ikke i modtagertilstand	Aktivér modtagertilstand på kombilaseren.
	Lasermodtageren er for langt væk fra kombilaseren.	Placer lasermodtageren tættere på kombilaseren.
Modtagerækkevidden er forlittle	Arbejde i laserens svage område.	Arbejd i et mereeffektivt områd af LASEREN (forside).
	Lysforholdene på byggepladsen er for kraftige	Anbring kombilaseren og / eller LASERemodtageren i et mindre lysstærkt område.
	Lyset skinner direkte ind i detek-tionsfeltet.	Undgang direkte lysindstråling i detektionsfeltet, f.eks. ved at skabe skygge.

10 Bortskaffelse

ADVARSEL

Fare for personskader på grund af ukorrekt bortskaffelse! Sundhedsfare på grund af udtrængen af gasser eller væsker.

• Beskadigede batterier mä under ingen omstændigheder sendes!
  Tildæk kontakterne med etirectional, kortslutninger undgas.
  Bortskaf batterier pa en sadan made, at born ilke kan fafat p dem.
  Bortskaf batteriet hos din Hilti Store, aller henvend dig til det ansvarlige renovationsfirma.

Storstedelen af de materialer, som anvendes ved fremstillingen af Hilti-productker, kan genvindes.

Materialerne skal dog sorteres, for de kan genvindes. I mange lande kan du aflevere dine udtjenteprodukter til Hilti, som derefter genvinder dem. Sporg Hiltis kundeservice aller din forhandler.

• Elværktøj, elektriske maskiner og batterier mA ikke bortskaffes sammen med almindeligt hushol-dingsaffald!

11 Producentgaranti

Hvis du har sporgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti-partner.

12 FCC-erklaering (gælder i USA) / IC-erklaering (gælder i Canada)

Dette produit er blevet testet og fundet i overensstemmelse med grænserne for klasse B digitalt udstyr, fj. afsnit 15 i FCC-reglnerne. Disse grænser er fastlagt for at sikre rimelig beskyttelse mod skadelige forstyrelser i beboelsesinstallationer. Dette udstyr frembringer, bruger og kan udsende radiofrekvensenergi. Hvis det/DDke installeres og anwendes i overensstemmelse med instruktionsbogen, kan det medføre skadelige forstyrelser af radiokommunikation.

Der er imidertid ingen garanti for, at forstyrelser ici kan opsta i specifikke installationer. Hvis dette produit medforer forstyrelse af radio-ller tv-modtagere, hviket kan konstateres ved at tende og slukke for produitet, opfords brugeren til at forsoge at eliminere forstyrelserne ved hjelp af fologende foranstaltninger:

• Drej aller flyt modtagerantennen.
• Forog afstanden mellem instrumentet og modtageren.
• Tilslut instrumentet til en,anden stikkontakt ether strømkreds end den, modtagerer er sluttet til.
• Søg råd og vegledning hos forhandleren eller en erfaren radio/tv-tekniker.

Produkt opfylder paragraf 15 i FCC-bestemmelserne og RSS-210 fra ISED.

For ibrugtagningen gaelder falgende to betingelser:

• Dette instrument pågressive udsende skadelig stråling.
• Instrumentet skal optage enhver stråling, herunder stråling, som medfører uønskede situationer.

AEndringer erer modifikationer, som icke udtrykkeligt er godkendt af Hilti som varende i overensstemmelse med gaelende regler, kan begraanse brugerens ret til at anvende instrumentet.

13 Yderligere ophysninger

Kina RoHS (direktiv til begrænsning af anvendelsen af farlige stoffer)

Henvisninger vedrørende sikkerhed og anvendelse

I denote documentation anwendes begrebet batteri for genopladelige Hilti lithium-ion-batterier, i hvilket flere lithium-ion-celler er forbundet. De er beregnet til Hilti-eltværktjoer og ma kun anwendes sammen med disse. Anvend kun originale Hilti-batterier!

Hilti-batterier opfylder det nyeste tekniske niveau og er forsynet med cellestyring og cellesbeskyttelsessystemer.

Beskrivelse

Batterie ne bestar af celler, som indeholder lithium-ion-akkumulatormaterialer, som muliggor en hj specifik energitaethed. I modsætning til NiMH- og NiCd-batterier har lithium-ion-batterier en meget lav memory

effekt, men reagerer meget folsomt pa slag, dybafladning og hoje temperaturer. Se Sikkerhed

De batterier, som er godkendt til vores Produkter, finder du i din Hilti Store aller pa:

www.hilti.group | USA: www.hilti.com

Sikkerhed

• Batterier ma under ingen omstændigheder modifieres aller manipuleres!
  Anvend aldrig genbrugte aller reparerede batterier, som ici er godkendt af Hilti Service.
  Anvend og oplad ikke batterier, som har fæt et slag, er faldet på gulvet fra mere end en meters højde eller på,anden vis er blevet beskadiget. Kontroller regelmæssigt dine batterier for tegn på skader, f.eks. klemning, revner aller perforeringer.
  Anvend aldrig batteriet aller et batteridrevet elværktj som slagvaerktoj.
  Undga ojen- og hudkontakt ved lakkende batterivaeske!

Se Sadan gordu, hvis batterier er blevet beskadiget.

• På defekte batterier kan der trænge væske ud, som kan pávirke tilstødende genstande. Rengør de kontaminerede dele med varmt sæbevand, og udskift de beskadigede batterier.
  Se Sādan gōr du, hvis batterier er blevet beskadiget.
  Udsaat aldrig batterier for forhoget temperatur, gnister ell er aben ild. Dette kan medfore eksplosioner.
• Berør ikke batteripolerne med dine fingre, værktøj, smykker eller andre genstande af metal. Dette kan medføre kortslutninger, elektrisk stød, forbrændinger eller eksplosioner.
• Hold batterier væk fra regn og fugt. Indtrængende fugt kan medføre kortslutninger, elektrisk stød, forbrændinger eller eksplosioner.
• Brug kun ladere og elværktoj, der er beregnet til deutsche baterity. Overhold i den forbindelse oplysningerne i den tilhorende brugsanvising.
• Opbevar eller anvend ikke batteriet i eksplosionsfarlige omgivelsem med brandfarlige væsker eller gasser. En uventet batterifej kan under,this betingelser forårsage en eksplosion.

Sādan gōr du, hvis batterier er blevet beskadiget

Kontakt altid din Hilti-servicepartner, hvis et batteri er blevet beskadiget.
- Undgå direkte øjen- og/eller hudkontakt ved udstrømmende væske ved atøre beskyttesbriller og -handsker.
- Læg et defekt batteri i en化进程 beholder, og dæk det til med tørt sand, kridtpulver (CaCO3) eller silikat (vermiculit). Luk derefter låget, sa det er lufttaet, og opbevar beholderen på sikker afstand afbrandfarlige gasser, æsker eller genstande.
Bortskaf beholderen hos din Hilti Store, ell her henvend dig til et kompetent renovationsfirma. Beskadigede batterier ma under ingen omstændigheder sendes!
Anvend et dertil godkendt kemisk rengoringsmiddel til at fjerne den spildte batterivaeske.

Sādan gōr du, hvis batterier ikke længere fungerer

Vær opmaerkoms pa unormal batterifunktion, f.ecs. fejtagig opladning erer usaedvanligt lange opladningstider, mærbart effekttab, usaedvanlige LED-aktivitet erer udstrommende væsker. Disse er tegn pa et internt problem.
Hvis du har mistake om et internt batteriproblem, skal du kontakte din Hilti-servicepartner.
Hvis batteriet ikke laengere fungerer, his batteriet ikke laengere kan oplades, ellert laekker vaeske, skal det bortskaffes som beskrevet ovenfor.
Se Sādan gṛr du, hvis batterier er blevet beskadiget.

Fare på grund af batteribrand! Et brændende batteri frigiver farlige og eksplosionsfarlige væsker og dampe, som kan medfrole ætsningsskader, forbrændinger eller eksplosioner.

Bae personlige vaernemidler, hvis du bekemper en batteribrand.

Sorg for tilstrækkelig ventilation, sa farlige og eksplionsfarlige dampe kan forsvinde.
Forlad omgående rummet ved intensiv røgudvikling.
Sag lage, hvis du oplever irritation af luftvejene.
Bekamp kun batteribrande med vand. Pulverslukker og brandslukningsstepper har ingen virkning ved lithium-ion-batterier. Brande i omgivelserne kan bekampes med traditionelle slukningsmidler.
Forsog ook at flytte store mængder beskadigede, brændende eller lækkende batterier. Fjern ikke-kontaminerede materialer fra de nærmestre omgivelser, og isoler på这部分 de pageldende batterier. Hvis du ikke kan slukke branden med de tilgengelige midler, skal du kontakte brandvæsenet.

Hvis kun et enkelt batteri brænder:

• Tag batteriet op med en skovl, og kom det i en spand med vand. På grund af vendets kølende virkning hæmmes branden i at sprede sig til battericeller, der endnu ikke har næt den kritiske antændelsestemperatur.
• Vent, indstil batteriet er kølet helt ned.

Se Sadan g\rdu, hvis batterier er blevet beskadiget.

Oplysninger om transport og opbevaring

Omgivende driftstemperatur mellem -17 °C og +60 °C.
Opbevaringstemperaturmellem-20 ^ C og +40^
Opbevar ikke batterier på laderen. Adskil altid batteri og lader after brug.
Opbevar batterier sə koligt og tert som muligt. En koliig opbevaring forlanger batteriets driftstid. Opbevar aldrig batterier i direkte sollys, pa radiatorer erler i et vindue.
- Batterier må ikke sendes med posten. Henvend dig til et transportfirma, hvis du ønsker at sende ubeskadigede batterier.
Transporter aldrig batterier ligende lst og ubeskyttet. Under transporten bør batterierne beskyttes mod harde slag og vibrationer og isoleres fra enhver form for ledende materialer erler andre batterier, sa de/DDke komer i kontakt med andre batteripoler og forarsager en kortslutning.

Se Sādan gṛd u, hvis batterier er blevet beskadiget.

• Som ffolge af ukorrekt bortskaffelse kan der opsta sundhedsfare på grund af laakkende gasser eller vaesker. Bortskaf batteriet hos din Hilti Store, ull henvend dig til det ansvarlige renovationsfirma. Beskadigede batterier ma under ingen omstandigheder sendes!
• Batterier må ikke bortskaffes som alminderigt affald.
  Bortskaf batterier på en södan måde, at børn ikke kan få fat på dem. Tildæk kontakterne med et ikke-ledende materiale, sä kortslutninger undgås.

Originalbruksanvisning

1 Anvisningar om bruksanvisining

1.3.1 Symboler på produiten

1.2.1 Farehenvisninger

Farehenvisninger advarer mot farer under handtering av Produktet. Folgende signalord brukes:

FARE

FARE！

For en umiddelbart truende fare som kan fore til alvorlige personskader ell erd.

ADVARSEL

ADVARSEL！

Følgende symboler kan bli benyttet på produitet:

Produktet stotter NFC-teknologi som er kompatibel med iOS- og Android-plattformer.

Li-Ion

Li-ion-batteri

Bruk aldri batteriet som slagverktoy.

Typebetegnelse og serienummer står på typeskiltet.

Sikkerhet på arbeitsplassen

2.3 Ekstra sikkerhetsanvisninger

Tilstand Betydning
4 LED-er lyser. Ladetilstand: 75 % til 100 %
3 LED-er lyser. Ladetilstand: 50 % til 75 %
2 LED-er lyser. Ladetilstand: 25 % til 50 %
1 LED lyser. Ladetilstand: 10 % til 25 %
1 LED blinker. Ladetilstand: < 10 %

4 Tekniske data

	PM 20-CG	PM 20-CGE	PM 20-CG A12
Rekkevidde til linjer og krysningspunkt uten lasermottaker	-20 m(65 ft - 7 in)	20 m(65 ft - 7 in)	20 m(65 ft - 7 in)
Rekkevidde til linjer og krysningspunkt medlasermottaker (avhengig avlysstyrken i omgivelsene ogmottakerens plassering i forholdtil laseren)	2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)	2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)	2 m ... 50 m(6 ft - 7 in ...164 ft - 1 in)
Selvnivelleringstid (typisk)	3 s	3 s	3 s
Selvnivellersområde	±4,0° (typisk)	±4,0° (typisk)	±4,0° (typisk)
Nøyaktigkeit	±3 mm på 10 m(±0,12 in på 33 ft)	±2 mm på 10 m(±0,08 in på 33 ft)	±3 mm på 10 m(±0,12 in på 33 ft)
Linjetykke lse (avstand 5 m -16,4 ft)	2 mm (0,08 in)typisk	2 mm (0,08 in)typisk	2 mm (0,08 in)typisk
Laserklasse	Klasse 2, synlig,510-530 nm	Klasse 2, synlig,510-530 nm	Klasse 2, synlig,510-530 nm
	PM 20-CG PM 20-CGE PM 20-CG A12
Indikering av lav ladetilstand	Laserstrålene blinker hvert 2. eller 10. sekund (på/låst, eller på/opplåst), ladetilstands-indikatoren blinker	Laserstrålene blinker hvert 2. eller 10. sekund (på/låst, eller på/opplåst), ladetilstands-indikatoren blinker	Laserstrålene blinker hvert 2. eller 10. sekund (på/låst, eller på/opplåst), ladetilstands-indikatoren blinker
Strømforsyning	4 stk. 1,5 V AA-batterier	4 stk. 1,5 V AA-batterier	Hilti B 12 Li-lon-batteri
Driftstid (alle linjer på)	ved +24 °C (+72 °F)8 h (typisk)	ved +24 °C (+72 °F)8 h (typisk)	B 12/2,6 Ah, ved +24 °C (+72 °F): 30 h (typisk)
Driftstid (horisontale eller vertikale linjer på)	ved +24 °C (+72 °F)20 h (typisk)	ved +24 °C (+72 °F)20 h (typisk)	B 12/2,6 Ah, ved +24 °C (+72 °F): 60 h (typisk)
Driftstemperatur	-10 °C ... 40 °C (14,0 °F ... 104,0 °F)	-10 °C ... 40 °C (14,0 °F ... 104,0 °F)	-10 °C ... 40 °C (14,0 °F ... 104,0 °F)
Lagringstemperatur	-25 °C ... 63 °C (-13,0 °F ... 145,4 °F)	-25 °C ... 63 °C (-13,0 °F ... 145,4 °F)	-25 °C ... 63 °C (-13,0 °F ... 145,4 °F)
Støv- og sprutbeskyttelse (unntatt batterirom)	IP 54 IP 54 IP 54
Stativgjenger	UNC 1/4" UNC 1/4"	UNC 1/4"
Stråledivergens laserlinjer	0,05 ... 0,08 mrad 180°	0,05 ... 0,08 mrad 180°	0,05 ... 0,08 mrad 180°
Stråledivergens laserpunkter	0,05 ... 0,08 mrad 180°	0,05 ... 0,08 mrad 180°	0,05 ... 0,08 mrad 180°
Gjennomsnittlig utgangseffekt (maks.) (p)	< 1 mW < 1 mW	< 1 mW
Bølgelengde (λ)	510 nm ... 530 nm	510 nm ... 530 nm	510 nm ... 530 nm
Pulslengde (tp)	< 60 μs < 60 μs	< 60 μs
Pulsfrekvens (f)	< 12 kHz < 12 kHz	< 12 kHz
Vekt uten batterier	0,57 kg (1,257 lb)	0,57 kg (1,257 lb)	*/
Vekt uten batteri	*/· ·/· 0,53 kg		(1,168 lb)

4.1 Batteri

Batteriets driftsspenning	10,8 V
Vekt batteri	Se kapittelet "Forskriftsmessig bruuk"
Omgivelsestemperatur under drift	-17 °C ... 60 °C (1,4 °F ... 140,0 °F)
Lagringtemperatur	-20 °C ... 40 °C (-4,0 °F ... 104,0 °F)
Batteriemperatur ved ladestart	-10 °C ... 45 °C (14,0 °F ... 113,0 °F)

1. Lad batteriet helt opp for forste gangs bruk.
2. Skyv batteriet inn i produits til du hörer at det klikker på plass.
3. Kontroller at batteriet sitter godt fast.

5.3 Ta ut batteri

PM 20-CG A12

1. Trykk pa batteriets utloserknapp.
2. Trekk batteriet ut av produitet.

5.4 Sette inn/skifte batterier

PM 20-CG

PM 20-CGE

Laserstrålen(e) blinker hvert femte sekund.

Ved feil som ikke stär oppfør i dette tabellen eller som du selv ikke kan utbedre, malu kontakte Hilti service.

Feil Mulig ørsak Løsning
Produkt kan ikke slås på.	PM 20-CG A12	Lad batteriet.
	Batteriet er tomt.
	PM 20-CG A12	Sett inn batteriet og kontROLLER at batteriet er helt på plass i produit. → Side 205
	Batteriet er/DD er/DD satt inn rikkig.
	PM 20-CG	PM 20-CG
	PM 20-CGE	PM 20-CGE
	Batteriene er tome.	Sett inn nye batterier. (PM 20-CG ELLER PM 20-CG → Side 205
	PM 20-CG	Sett inn batteriene rikkig. → Side 205
	PM 20-CGE
	Feil polaritet på batteriene.
	Produkt eller valgbryter defekt.	Kontakt Hilti service.
Enkelte laserstråler fungerer/DD.	Laserkilden er/er lasystyringen er defekt.	Kontakt Hilti service.
Produkt kan slås på, men ingen laserstråle er synlig.	Laserkilden er/er lasystyringen er defekt.	Kontakt Hilti service.
	Temperaturen er for hoy er/er for lav.	La produit kjølne er/er bli varmere.
Automatisch nivellering fungerer/DD.	Produkt er satt på et for skrått underlag.	Sett produit på et plant og vannrett underlag.
	Valgbryteren står i stillingen.	Sett valgbryteren i stillingen.
	Helningsensoren er defekt.	Kontakt Hilti service.
Lasermottakeren mottar ingen laserstråle	Laserer er/DD i mottakermodus	Aktiver mottakermodus på kombilaser.
Lasermottakeren mottar ingen laserstråle	Lasermottakeren er for langt unna kombilaseren.	Plasser lasermottakerenærermere kombilaseren.
Mottaksrekkevidden er for liten	Arbeid i laserens svake område.	Arbeid i laserens mest effektive område (forsiden).
	Lysforholdene på byggeplassen er for lyse	Plasser kombilaseren og / uller lasermottakeren i etindre lysøråde.
	Lyset skinner rett inn i deteksjonsfeltet.	Unngå direkte lysinnstråling i deteksjonsfeltet, f.eks. ved hjelp av solavskjerming.

10 Kassering

ADVARSEL

Hilti-batterier bygger på den aller nyeste tekologien og er utstyrt med cellestyrings- og cellesbeskyttelsessystemer.

Beskrivelse

Hvis det renner ut batterivaeske, ma du passe pa at vaesken ikkekommen i kontakt med hud ell er oyne!

Se Prosedyre ved skadde batterier

Vaeppmkrssom ved all unnormal atferd til batteriet, som feillading ell er uvanlig lang ladetid, merkbart redusert ytelse, uvanlige LED-aktivitet erller vaeskelekkasje. Alt dette er tegn pa et internt problem.
Hvis du har mistake om et internt batteriproblem, ma du kontakte din Hilti-servicepartner.
Hvis batteriet ikke virker lenger, ikke kan lades opp eller det renner ut væske, på du kassere det som beskrevet ovenfor.
Se Prosedyre ved skadde batterier.
