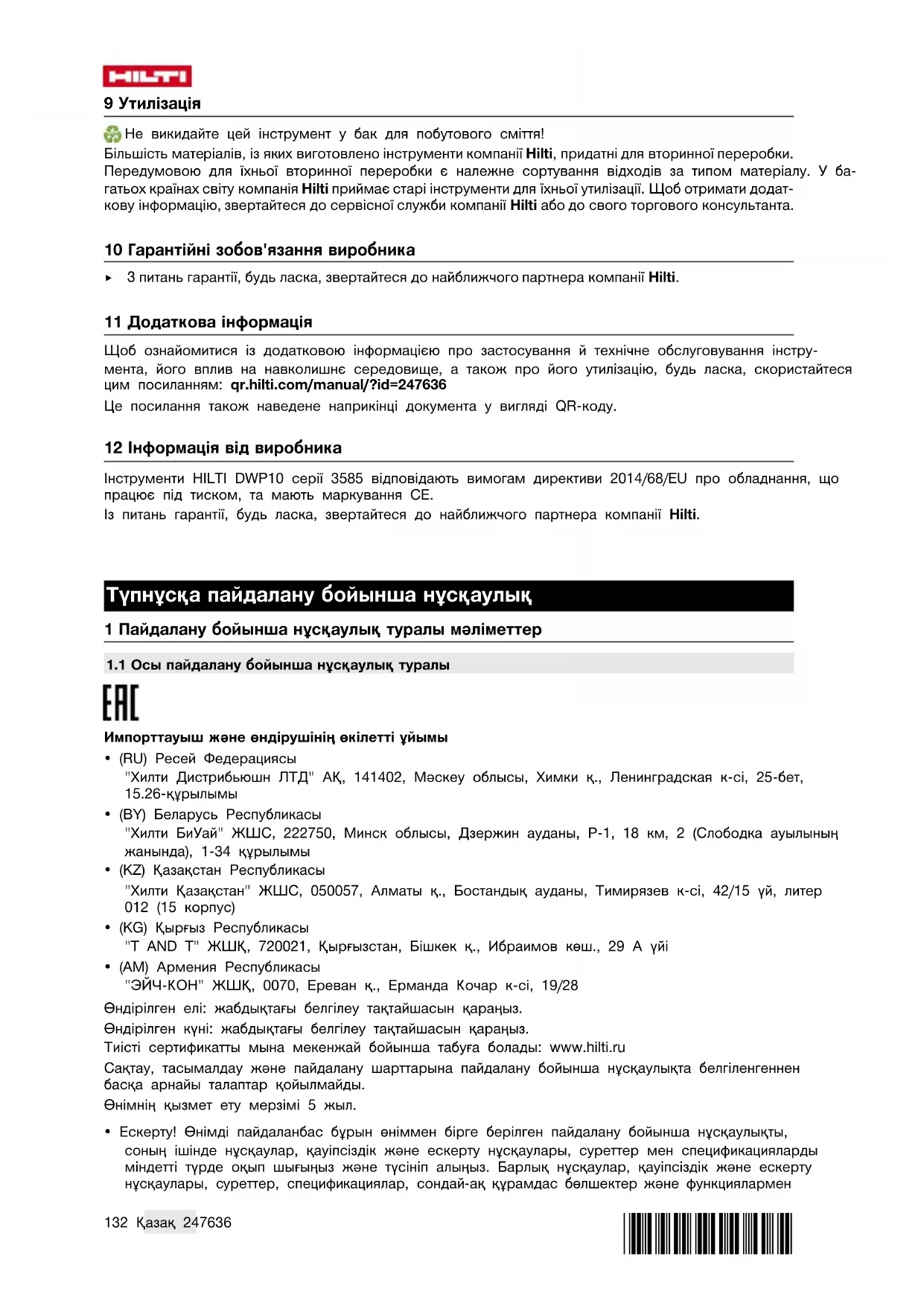

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ DWP 10 HILTI

Тупнуска пайдалану бойынша нускаулык

1 Пайдалану бойынша нүсқаулық туралы мәліметтер

1.1 Осы пайдалану бойынша нускаулық туралы

EAC

Импорттауыш және өндірушінің өкілетті үйымы

• (RU) Ресей Федерациисы
"Хилти Дистрибьюшн ЛТД" АК, 141402, Мэскеу облысы, Химки к., Ленинградская к-сі, 25-бет, 15.26-курылымы
• (BY) Беларусь Республикасы
"Хилти БиУай" ЖШС, 222750, Минск облысы, Дзержин ауданы, Р-1, 18 км, 2 (Слободка ауылының жанында), 1-34 кұрылымы
• (KZ) Казақстан Республикасы
"Хилти Казакстан" ЖШС, 050057, Алматы к., Бостандык ауданы, Тимирязев к-сі, 42/15 йй, литер 012 (15 корпус)
• (KG) Кырғыз Республикасы
"T AND T" ЖШК, 720021, Кырғызстан, Бішкек к., Ибраимов көш., 29 А үйі
• (АМ) Армения Республикасы
"ЭЙЧ-КОН" ЖШК, 0070, Ереван к., Ерманда Кочар к-сі, 19/28

Өндірілген елі: жабдықтағы белгілеу тактайшасын қараңыз.

Өндірілген күні: жабдықтағы белгілеу тактайшасын қараңыз.

Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru

Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.

Өнімнің қызмет ету мерзімі 5 жыл.

- Ескерту! Өнімді пайдаланбас бұрын өніммен бірге берілген пайдалану бойынша нұсқаулықты, соның ішінде нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер мен спецификацияларды міндетті түрде оқып шығыңыз және түсініп алыңыз. Барлық нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер, спецификациялар, сондай-ак құрамдас бөлшектер және функциялармен

танысыпшығыңыз. Бүл нұсқау орындалмағанжағдайда, ток соғу, өртжәне/немесеауыржақақаталу қаупі туындайды. Пайдалану бойынша нұсқаулықты, соның ішінде барлық нұсқауларды, қауіпсіздік және ескерту нұсқауларын кейін пайдалану үшін сақтап қойыңыз.

• HILTI өнімдері кәсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті.
• Берілген пайдалану бойынша нүсқаулық басып шығарылған мезette техниканың ағымдағы жағдайына сәйкес келеді. Ағымдағы нүсқа әрдайым Hilti өнімдерінің веб-сайтында қолжетімді. Ол үшін осы пайдалану бойынша нүсқаулықтағы деп белгіленген сілтемеге өтіңіз немесе QR кодын сканерлеңіз.
• Өнімді баска түлғаларға тек осы пайдалану бойынша нүсқаулықпен бірге беріңіз.

1.2 Шартты белгілердің анықтамасы

1.2.1 Ескерту

Ескертулер өнімді қолдану барысындағы қауінтер туралы ескертеді. Төменdegі сигналдық сөздер пайдаланылады:

ΚΑΥΙΠΤΙ

ΚΑΥΙΠΤΙ!

- Ауыр жаракаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

ECKEPTY

ECKEPTY!

- Ауыр жаракаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

АБАЙЛАНЫЗ

АБАЙЛАНЫЗ!

Жараçat алуға немесе мүліктің зақымдалуына әкөлуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Пайдалану бойынша нускаулықтағы белгілер

Бул пайдалану бойынша нускаулыкта төмендегі белгілер пайдаланылады:

Аспапты пайдалану бойынша нускаулар және басқа пайдалы ақпарат

Қайта пайдалануға болатын материалдармен жұмыс істеу

Электр аспаптарды және аккумуляторларды тұрмыстық қоқыска тастамаңыз

Hilti зарядтағыш құрылғысы

1.2.3 Суреттердегі белгілер

Суреттерде төмендегі белгілер қолданылады:

Бул сандар осы пайдалану бойынша нүсқаулықтың басындағы тиісті суретке сәйкес келеді.

3

Нөмірлеу суреттегі жұмыс қадамдарының реттілігін білдіреді және мәтіндегі жұмыс қадамдарынан өзгешеленуі мүмкін.

11

Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді.

Аталмыш белгілер өнімді қолдану барысында айрықша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Өнімдегі белгілер

Төмендегі белгілер өнімде қолданылады:

Корғауыш көзілдірікті киініз

Женіл респираторды қолданыңыз

Корғауыш киімді киіңіз

1.4 Өнім туралы ақпарат

HILTI өнімдері кәсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқыпылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті. Тур сипаттамасы мен сериялық нөмір фирмалық тақтайшада берілген.

Сериялық нөмірді төменdegі кестеге көшіріп қойыңыз. Өнім туралы мәліметтерді өкілдігімізге немесе қызмет көрсету бөлімімізге сұрау беру арқылы алуға болады.

Өнім туралы мәліметтер

Су жеткізу құрылғысы DWP 10
Буын: 01
Сериялық нөмірі:

2 Kayıncıздık

2.1 Kayíncíздік бойынша жалпы нүсқаулар

⚠️ ЕСКЕРТУ Бүл өнімге арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттерді және техникалық деректерді оқып шығыңыз.

Қауіпсіздік техникасы бойынша барлық нұсқауларды және нұсқауларды келесі пайдаланушы ушін сақтаңыз.

Жумыс орны

Жумыс орнындағы тазалықты және тәртіпті қадағалаңыз. Жумыс орнындағы ретсіздік және нашар жарық сәтсіз жағдайларға әкелуі мүмкін.
Жанғыш сүйықтықтар, газдар немесе шаң бар жарылғыш аймақта жұмыс істемеңіз.
▶ Өнімнің домалап кетпеуін немесе құлап қалмауын қадағалаңыз.
- Өнімді кран немесе көтергіш құрылғы кемегімен тасымалдамаңыз. Өнім тасымалдау кезінде қысымсыз болуы керек.

Адамдардың қауіпсіздігі

Саç болыңыз, не істеп жатқаныңызды қадағалаңыз және аспаппен жұмыс істегенде ақылды пайдаланыңыз. Шаршаған кезде немесе есірткі, ішімдік не дәрі қабылдаған соң өнімді қолданбаңыз. Өнімді қолданған кезdegі бір сәт зейінсіздік ауыр жаракат алуға апарып соғуы мүмкін.
Жеке қорғану құралдарын пайдаланыңыз және әрқашан міндettті түрде қорғауыш көзілдірікті киңіз. Өнімнің түріне және пайдалану жағдайларына байланысты жеке қорғану құралдарын, мысалы, шаңнан қорғайтын респираторды, сырғымайтын аяқ киімді, қорғауыш шлемді, естуді қорғау құралдарын қолдану жаракаттану қаупін азайтады.
Жумыс кезінде ынғайсыз қалыптарға түрмауға тырысыңыз. Унемі тұрақты күйді және тепе- тендікті сақтаңыз.
- Арнайы киімді киіңіз. Өте бос киімді немесе өшекейлерді кимеңіз. Шашты, киімді және қолғапты электр құралдың айналатын түйіндерінен сақтаңыз. Бос киім, өшекейлер және ұзын шаш оларға ілінуі мүмкін.
Денсаулық пен қауіпсіздікке қойылатын үлтық талаптарды орынданыз.

Урлеу кезінде максимальды ағын қысымынан асырмау үшін әрдайым манометрді қадағалаңыз. Толтыру алдында, пайдаланғаннан кейін, техникалық қызмет көрсету жұмыстарының алдында, жұмыста үзіліс жасағанда және сақтау үшін өнімде қысым болмауы керек.

Өнімді күтіп ұстау және пайдалану

• Өнімді және керек-жарактарды тек техникалық мінсіз күйінде қолданыңыз.
• Онімде немесе керек-жарактарда ешкандай манипуляциялар не өзгерістер орындамаңыз.

- Өнімді пайдалану барысында балаларды және бөгде адамдарды алшак устаңыз.

▶ Өнімді тек онымен таныс, қауіпсіз пайдалану жайында нүсқау алған және пайда болатын қауінтерді түсінетін адамдар ғана пайдалануы керек. Өнім балаларға арналмаған. Балалардың өніммен ойнамауын қадағалап отыру қажет.

Кату нуктесінен төмен температураларда өнім ішінде судың болмағанына көз жеткізіңіз. Катып қалған су кеңею арқылы құрылғы компоненттеріне зақым келтіруі мүмкін.

Шлангілерді немесе клапандарды үрлеп тазарту үшін өрдайым сығылған ауаны қолданыңыз. Осылайша денсаулықа зиянды заттармен жанасудың алдын аласыз.

▶ Өнімді күн астында қалдырмаңыз. Өнімнің максимальды жұмыс температурасынан жоғары қызбағанына көз жеткізініз. Өнімді аяз бен аммиактан қорғаңыз.

- Өнімді тек сумен бірге қолданыңыз. Бакты химиялық заттармен немесе басқа сүйықтықтармен толтырманыз.

- Өнімді тек таза сумен толтырыңыз. Ластану сорғының зақымдалуына өкелуі мүмкін. Бакты күм, бұрғылау қоқыры мен басқа қоқыс түрлерінен таза ұстаңыз.

Коршаған ортаның әсерін ескеріңіз. Аспапты өрт немесе жарылыс каупі бар болған жерде қолданбаңыз.

Пайдаланылмайтын өнімді қауіпсіз түрде сақтап қойыңыз. Қолданылмайтын өнімдер құрғақ, жоғары орналасқан немесе жабық, балалардың қолы жетпейтін жерде сақталуы керек.

Кызмет көрсету

- Өнімді тек білікті техник мамандарға және түпнұсқа қосалқы белшектермен жөндеуге рүқсат етіңіз. Осылайша өнімнің қауіпсіздігі сақталады.

3 Сипаттама

3.1 Өнімге шолу

① Резервуар
② Толтыру көлемінің индикаторы
③ Жактау
④ Вакуумометр
⑤ Сактандырғыш клапан
⑥ Copfy
⑦ Шар төрізді шумегі бар шлангінің жалғамалы ниппелі
⑧ Шланг
⑨ Шлангінің штекерлік жалғағышы
⑩ Ағызу саңылауы

3.2 Маçсатына сай қолдану

Осы нүсқаулықта сипатталған өнім бұрғылау машиналары, бетонға арналған аралар немесе бұрыштық ажарлағыш машиналарға суыту және шаю сүйықтықтарын шығаруға арналған су айдағыш бак болып табылады. Осы мақсатпен әдette су пайдаланылады.

3.3 Ыктимал кате колдану

Бул өнім төмендегілерге жарамайды:

HILTI

• тутанғыш сүйықтықтар
- сутек пероксиді және оттекті беретін ұқсас заттектер
- күйдіргіш заттектер (белгілі бір заарсыздандырғыш құралдар мен консервантар, қышқылдар, сілтілер)
• аммиак қамтитын сүйықтықтар
• еріткіштер және еріткіш қамтитын сүйықтықтар
- катты, жабыскақ немесе қалдық тудыратын сүйықтықтар (бояулар, майлар)
- азык-тулік саласында пайдалану

Бүл өнімді пайдалануға болмайтын жағдайлар:

• бөгде крысым көздерімен
• сүйықтықтарды сақтау және консервациялау үшін
- көзді шаю үшін

3.4 Жеткізілім жинағы

Сорғысы бар резервуар, жалғағыштары бар шланг, пайдалану бойынша нұсқаулық

Оған қоса әніміңіз үшін рұқсат етілген жүйелік әнімдерді Hilti Store дүкенінде немесе мына веб- сайттан табуға болады: www.hilti.group

4 Өнім сипаттары

Резервуар материалы полиэстермен капиталған болаттан тұрады.

Бос күйдегі салмағы	5,2 кг
Жалпы құрамы	13 л
Макс. толтыру көлемі	10 л
Техникалық қалдық мөлшер	0,03 л
Макс. жұмыс қысымы	6 бар
Макс. жұмыс температурасы	40 °C

5 Жумыска дайындык

5.1 Су жеткізу кұрылғысын кұрастыру 2

1. Курастыру алдында резервуар, сорғы мен шлангінің зақымдалмағанын тексеріңіз.
2. Шлангіні ағызу саңылауына жалғаңыз (1).
3. Бос су жеткізу кұрылғысын 2 барға дейін үрлеңіз (2).
   ▶ Кысым 30 минут ішінде 0,5 бар шамасынан төмен түспеуі тиіс!
4. Тексеру үшін сақтандырғыш клапанның қызыл түсті түтқасын тартыңыз (3).
   ▶ Кысым босап қалуы тиіс.

5.2 Су жеткізу құрылғысын толтыру және дайындау 3, 4

1. Сактандырғыш клапанның қызыл түсті түтқасын, резервуар қысымсыз болғанша, жоғары тартыңыз (1).
2. Сорғы түтқасын төмен итеріп, сорғы түтқасын сағат тілінің бағытына қарсы бұраңыз (2).
   ▶ Сорғы түтқасы құлыптанады.
3. Сорғыны резервуардан бұрап шығарыңыз (3).
4. Резервуарға су күйыңыз (4).
5. Шлангідегі толтыру биіктігін тексеріңіз.
6. Мөлдір шлангіні резервуарда жоғарыдан төмен қарай бірнеше рет өткізіңіз (5).

Шлангідегі және резервуардағы сұйықтық деңгейі тураланады. Шлангіде көрінетін сұйықтық деңгейі резервуардағы толтыру биіктігіне сәйкес келеді, мұны шкала арқылы қарап шығуға болады.

1. Сорғыны резервуарға бұрап кіргізіңіз (6).

2. Сорғы түтқасын төмен итеріп, сағат тілінің бағытымен бұраңыз (1).

▶ Сорғы түтқасы кұлыптан босатылады (2).

1. Резервуарда шамамен 2 бар крысым шығарыңыз (3).

▶ Максималды крысым 6 бар шамасынан аспауы тиіс (манометрdegі крызыл тусті сызык).
▶ Максималды крысымнан асырылса, сактандырғыш клапан іске қосылып, артық қысымды түсіреді.

1. Сорғы түтқасын төмен басып, сағат тілінің бағытына қарсы бураныз.

▶ Сорғы түтқасы құлыптанады.

6 Кызмет көрсету

6.1 Пайдалану

1. Су айдағыш бактың штекерлік жалғағышын жалғамалы ниппельге жалғаңыз (1).
2. Шар төрізді шүмекті қолданыңыз.

▶ Сүйықтық жеткізу басталады.

Суйыктык мөлшерін шар тәрізді шүмек арқылы реттеуге болады.

1. Кысым 1 бар шамасынан төмен түссе, косымша үрлеңіз (2).
2. Резервуар бос болса, оны толтырыңыз 136.

6.2 Пайдаланғаннан кейін

1. Сактандырғыш клапанның қызыл түсті түтқасын резервуар қысымсыз болғанша жоғары тартыңыз.
2. Шар төрізді шумекті жауып, штекерлік жалғағыш пен жалғамалы ниппельді ажыратыңыз (1).
3. Сорғы түтқасын құлыптаңыз.
4. Сорғыны резервуардан бұрап шығарыңыз.
5. Резервуардан калған суды ағызыңыз.
6. Су жеткізу кұрылғысын ылғалды шүберекпен сүртіп шығыңыз.
7. Шлангіні резервуарға орап, штекерлік жалғағышты су жеткізу құрылғысының жақтауына жалғаңыз (2).
8. Су жеткізу құрылғысын кептіру және сақтау үшін құрғақ, күн сәулелерінен қорғалған және аяз тимейтін жөрге қойыңыз.

7 Техникалық қызмет және күтім көрсету

7.1 Кутім және техникалық қызмет көрсету жұмыстары

1. Аспапты жүйелі түрде тексеріп тұрыңыз.

2 жыл сайын сыртқы тексеріс және 5 жыл сайын ішкі тексеріс, сондай-ақ 10 жыл сайын беріктік тексерісін мамандандырылған шеберханада өткізуге кеңес беріледі

1. Сорғыны бөлшектеп [1], тығыздауыш сақина [a] мен манжетаны [b] майлаңыз.
2. Осы техникалық қызмет көрсету жұмыстарын әрдайым 50 рет пайдаланған соң, алайда кемінде жылына бір рет әткізіңіз!

Қауіпсіз қолдану үшін тек түпнұсқа қосалқы бөлшектер мен жұмсалатын материалдарды қолданыңыз. Біз руксат еткен қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарактар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group.

8 Акаулыктардағы көмек

Бул кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

Ақаулық	Ықтимал себеп	Шешім
Су жеткізу құрылғысында қысым пайда болмайды	Сорғы берік бұрап бекітілмеген	► Сорғыны берік бұрап бекітіңіз.
	Сорғыдағы тығыздауыш сақина ақаулы	► Аспапты Hilti қызмет көрсету орталығында жендеңіз.
Ақаулық branchingимал себеп Шешім
Су жеткізу құрылғысында қысым пайда болмайды	Манжета ақаулы	▸ Аспапты Hilti қызмет көрсету орталығында жөндеңіз.
Сорғыдан сүйықтық шығып түр	Клапан дискісі ластанған немесе ақаулы	▸ Клапан дискісін тазалап шығыңыз немесе аспапты Hilti қызмет көрсету орталығында жөндеңіз.
Сақтандырғыш клапан тым ерте босатылады	Сақтандырғыш клапан ақаулы	▸ Аспапты Hilti қызмет көрсету орталығында жөндеңіз.
Манометрде резервуар қысым көрсетілмейді	Манометр ақаулы	▸ Аспапты Hilti қызмет көрсету орталығында жөндеңіз.

9 Кэдеге жарату

Бул өнімді түрмыстық қоқыска тастамаңыз!

Hilti аспаптары қайта өндеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.

10 Өндіруші кепілдігі

▶ Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне жолығыңыз.

11 Косымша акпарат

Баскару, техника, қоршаған орта және қайта өңдеу туралы қосымша ақпаратты мына сілтеме бойынша қараңыз: qr.hilti.com/manual/?id=247636

Бул сілтеме кужаттаманың соңында QR коды ретінде колжетімді.

12 Өндіруші туралы ақпарат

3585 сериялы HILTI DWP10 өнімдері 2014/68/EU пневматикалық құрылғылар директивасының талаптарына сәйкес келеді және СЕ таңбаламасына ие.

Кепілдік шарттары туралы сурақтарыңыз болса, жергілікті Hilti серіктесіне хабарласыңыз.
