NÁVOD NA OBSLUHU DWP 10 HILTI

3.3 Možné nesprávné použití

Tento výrobek není vhodný pro:

Držadlo pumpy je zablokované.

Držadlo pumpy je zablokované.

6 Obsluha

6.1 Použití

Originálny návod na obsluhu

1 Informácie o návode na obsluhu

• Varovanie! Pred použitím výrobku sa uistite, že ste si prečítali návod na obsluhu priložený k výrobku a porozumeli mu, vrátane pokynov, bezpečnostných upozornení a varovaní, obrázkov a špecifikácií. Predovšetkým sa oboznámte so všetkými pokynmi, bezpečnostnými upozorneniami a varovaniami, obrázkami, špecifikáciami, komponentmi a funkciami. Pri ich nerešpektovaní môže dôjst' k úrazu elektrickým prúdom, požiaru a/alebo vážnemu zraneniu. Návod na obsluhu vrátane všetkých pokynov, bezpečnostných upozornení a varovaní si uschovajte pre neskoršie použitie.
• Výrobky HILSTI sú určené pre profesionálneho používatel'a a smie ich obsluhovať, vykonávať údržbu a opravovať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o vznikajúcich rizikách a nebezpečenstve. Výrobok a jeho pomocné prostriedky sa môžu stat' zdrojom nebezpečenstva v prípade, že s nimi bude manipulovať personál bez vzdelania, neodborným spôsobom alebo ak sa nebudú používať v súlade s určením.

HILTI

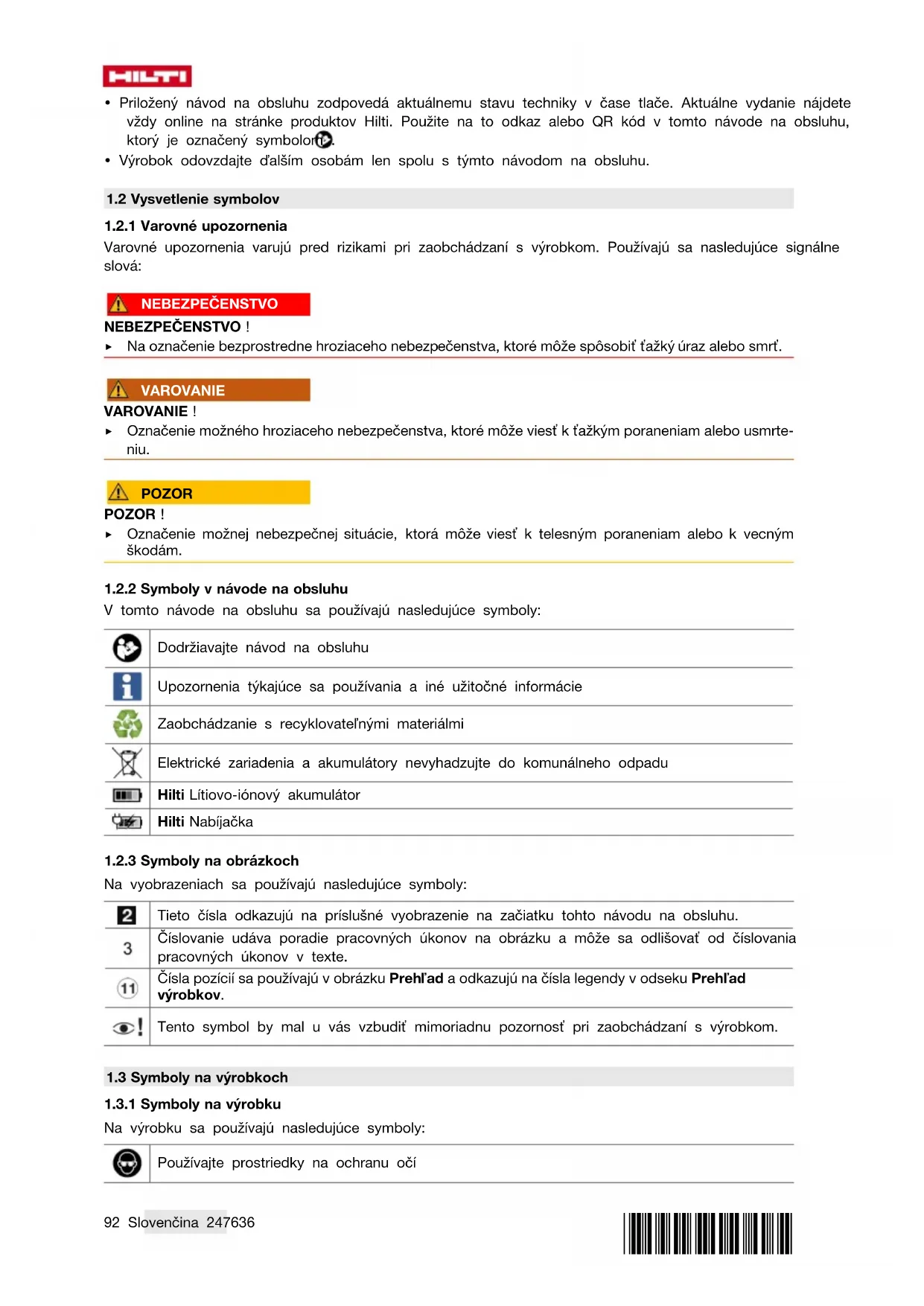

- Priložený návod na obsluhu zodpovedá aktuálnemu stavu techniky v čase tlače. Aktuálne vydanie nájdete vždy online na stránke produktov Hilti. Použite na to odkaz alebo QR kód v tomto návode na obsluhu, ktorý je označený symbolomí.

Varovné upozornenia varujú pred rizikami pri zaobchádzaní s výrobkom. Používajú sa nasledujúce signálne slová:

NEBEZPEČENSTVO

NEBEZPEČENSTVO!

Na označenie bezprostredne hroziaceho nebezpečenstva, ktoré môže spôsobit' tažký úraz alebo smrt'.

VAROVANIE

VAROVANIE!

Označenie možného hroziaceho nebezpečenstva, ktoré môže viest' k tažkým poraneniam alebo usmrteniu.

POZOR

POZOR!

- Označenie možnej nebezpečnej situácie, ktorá môže viest' k telesným poraneniam alebo k vecným škodám.

V tomto návode na obsluhu sa používajú nasledujúce symboly:

Upozornenia týkajúce sa používania a iné užitočné informácie

Zaobchádzanie s recyklovatel'nými materiálmi

Elektrické zariadenia a akumulátory nevyhadzujte do komunálneho odpadu

Hilti Lítiovo-iónový akumulátor

Hilti Nabíjačka

1.2.3 Symboly na obrázkoch

Na vyobrazeniach sa používajú nasledujúce symboly:

Tieto čísla odkazujú na príslušné vyobrazenie na začiatku tohto návodu na obsluhu.

3

Číslovanie udáva poradie pracovných úkonov na obrázku a môže sa odlišovať od číslovania pracovných úkonov v texte.

Čísla pozícií sa používajú v obrázku Prehl'ad a odkazujú na čísla legendy v odseku Prehl'ad výrobkov.

Tento symbol by mal u vás vzbudit mimoriadnu pozornosť pri zaobchádzaní s výrobkom.

Na výrobku sa používajú nasledujúce symboly:

Používajte ochrannú masku

1.4 Informácie o výrobku

Výrobky su určené pre profesionálneho používatel'a a smie ich obsluhovať, vykonávať údržbu a opravovať iba autorizovaný, vyškolený personal. Tento personal musí byť špeciálne poučený o vznikajúcich rizikách a nebezpečenstve. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpečenstva v prípade, že s nimi bude manipulovať personal bez vzdelania, neodborným spôsobom alebo ak sa nebudú používať v súlade s určením.

Typové označenie a sériové číslo sú uvedené na typovom štítku.

- Poznamenajte si sériové číslo do nasledujúcej tabul'ky. Údaje výrobku budete potrebovať pri dopytoch adresovaných nášmu zastúpeniu alebo servisu.

Údaje o výrobku

Zariadenie na prívod vody DWP 10
Generácia: 01
Sériové číslo:

2 Bezpečnost

⚠️ VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, obrázky a technické údaje týkajúce sa tohto výrobku.

Všetky bezpečnostné upozornenia a pokyny si uschovajte pre budúcu potrebu.

• Na pracovisku udržujte čistotu a dbajte na dostatočné osvetlenie. Neporiadok na pracovisku a neosvetlené časti pracoviska môžu viest k úrazom.
• Nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach.
  ▶ Uistite sa, že sa výrobok nemôže odkotúľať alebo spadnút.
  Výrobok neprepravujte pomocou žeriava alebo zdvíhacích zariadení. Pri preprave musí byť výrobok zbavený tlaku.

Bezpečnost'osôb

• Bud'te pozorní, dávajte pozor na to, čo robíte a pri práci s výrobkom postupujte s rozvahou. Výrobok nepoužívajte vtedy, ked' ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní výrobku môže viest' k závažným poraneniam.
  Noste prostriedky osobnej ochrannej výbavy a vždy používajte ochranné okuliare. Nosenie osobnej ochrannej výbavy, ako je maska proti prachu, bezpečnostná obuv s protišmykovou podrážkou, ochranná prilba alebo chrániče sluchu (podl’a druhu a použitia výrobku), znižuje riziko poranení.
• Vyhýbajte sa neprirodzenej polohe. Pri práci dbajte na stabilný postoj, ktorý vám vždy umožní udržať rovnováhu.
  Noste vhodný odev. Nenoste vol'ný odev alebo šperky. Vlasy, odev a rukavice udržiavajte mimo pohybujúcich sa častí. Vol'ný odev, šperky alebo dlhé vlasy sa môžu zachytit' o pohybujúce sa časti.
  ▶ Dodržiavajte národné požiadavky týkajúce sa zdravia a bezpečnosti.
• Pri čerpaní vždy sledujte manometer, aby ste neprekročili maximálny tlak striekania. Pred plnením, po použití, pred údržbovými prácami, počas prerušenia práce a skladovania musí byť výrobok zbavený tlaku.

Starostlivé zaobchádzanie a používanie výrobku

Výrobok a príslušenstvo používajte len v technicky bezchybnom stave.
- Nikdy nevykonávajte úpravy alebo zmeny na výrobku alebo príslušenstve.
Dbajte na bezpečnú vzdialenost detí a iných osób počas používania výrobku.
Výrobok smú používať iba osoby, ktoré sú s ním oboznámené, boli poučené o bezpečnom používaní a rozumejú nebezpečenstvám či rizikám, ktoré z toho vyplývajú. Výrobok nie je určený pre deti. Deti musia byť pod dozorom, aby sa zaistilo, že sa s výrobkom nebudú hrat.

HILTI

V prípade teplôt pod bodom mrazu dbajte na to, aby vo výrobku nezostala žiadna voda. Zamrznutá voda môže spôsobit poškodenie v dôsledku rozpínania v komponentoch zariadenia.
▶ Na prefukovanie hadíc alebo ventilov vždy používajte stlačený vzduch. Zabránite tak kontaktu s zdraviu škodlivými látkami.
Nenechávajte výrobok na slnku. Zaistite, aby sa výrobok nezahrieval nad maximálnu prevádzkovú teplotu. Výrobok chráněte pred mrazom a čpavkom.
Výrobok používajte výlučne v spojení s vodou. Nádrž nenapľňajte chemikáliami ani inými tekutinami.
Výrobok naplňte iba čistou vodou. Nečistoty môžu poškodiť čerpadlo. Nádrž udržujte bez piesku, vrtného kalu a iných nečistôt.
Zohl'adnite vplyvy vonkajšieho prostredia. Zariadenie nepoužívajte tam, kde hrozí riziko požiaru alebo výbuchu.
Nepoužívané výrobky odložte bezpečným spôsobom. Nepoužívané výrobky by sa mali odložit na suchom, vyvýšenom alebo uzatvorenom mieste, mimo dosahu detí.

Servis

Opravu vášho výrobku zverte iba kvalifikovanému odbornému personálu a iba s použitím originálnych náhradných súčiastok. Bude tým zaručené, že zostane zachovaná bezpečnosť výrobku.

3 Opis

3.2 Používanie v súlade s určením

Tu opísaný výrobok je tlaková nádrž na vodu na rozprašovanie chladiacej a oplachovacej kvapaliny pri práci s vírtacími strojmi, pílami na betón alebo rezacími brúskami. Spravidla sa na to používa voda.

3.3 Možné chybné používanie

Tento výrobok nie je vhodný na:

• zápalné kvapaliny
• peroxid vodíka a podobné látky odovzdávajúce kyslík
• žieraviny (určité dezinfekčné a impregnačné prostriedky, kyseliny, lúhy)
• kvapaliny s obsahom čpavku
• rozpúštadlá a kvapaliny s obsahom rozpúštadiel
• viskózne, lepkavé a zvyšky tvoriace kvapaliny (farby, tuky)
• používanie v potravinárskej oblasti

Tento výrobok sa za žiadnych okolností nesmie používať:

• s externými zdrojmi tlaku
- na skladovanie a uchovávanie kvapalín
- na výplach očí

3.4 Rozsah dodávky

Nádrž s čerpadlom, hadica s prípojkami, návod na používanie

Đalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group

Hmotnosť bez náplne	5,2 kg
Celkový objem	13
Maximálne množstvo náplne	10
Technické zvyškové množstvo	0,03
Maximálny prevádzkový tlak	6 bar
Maximálna prevádzková teplota	40 °C

5 Príprava na prácu

5.1 Zostavenie zariadenia na prívod vody 2

1. Pred zostavením skontrolujte, či nádrž, čerpadlo a hadica nie sú poškodené.
2. Vsuňte hadicu do vypúšťacieho otvoru (1).
3. V prázdnom zariadení na prívod vody vytvorte tlak 2(2)ar
4. Tlak nesmie počas 30 min poklesnúť o viac ako 0,5 bar!
5. Vytiahnite červený gombík bezpečnostného ventilu, ktorý slúži na kontrolu (3).
   ▶ Tlak musí unikat.

5.2 Naplnenie a príprava zariadenia na prívod vody 3, 4

▶ Rukovät čerpadla je zablokovaná.

Hladiny kvapaliny v hadici a nádrži sa vyrovnajú. Hladina kvapaliny v hadici zodpovedá výške hladiny v nádrži, ktorá sa dá odčítať na stupnici.

1. V nádrži vytvorte tlak cca 2 bar (3).

▶ Maximálny tlak by nemal prekročit 6 bar (červená čiarka na manometri).
- Ak sa prekročí maximálny tlak, bezpečnostný ventil zareaguje a pretlak vypustí.

▶ Rukovät čerpadla je zablokovaná.

6 Obsluha

6.1 Používanie

▶ Kvapalina sa začne privádzat.
▶ Množstvo privádzanej kvapaliny sa môže regulovať guľovým kohútom.

1. Ťahajte červený gombík bezpečnostného ventilu nahor dovtedy, kým nebude nádrž zbavená tlaku.
2. Zatvorte gul'ový kohút a rozpojte spojku a vsuvku (1).
3. Zablokujte rukovät čerpadla.
4. Vyskrutkujte čerpadlo z nádrže.
5. Vypustite zvyškovú vodu z nádrže.
6. Zariadenie na prívod vody vytrite vlhkou handrou.
7. Oviňte hadicu okolo nádrže a spojku nasuňte na násuvný třín zariadenia na prívod vody (2).
8. Zariadenie na prívod vody uložte na suchom mieste, ktoré je chránené pred vplyvmi mrazu a slnečného žiarenia.

- Odporúčame každé 2 roky vonkajšiu, raz za 5 rokov vnútornú kontrolu a po 10 rokoch skúšku pevnosti vykonanú odborníkom

Aby bola zaistená bezpečná prevádzka, používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group.

8 Pomoc v prípade porúch

Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabuľke, alebo ktoré nedokážete odstránit sami, sa obrátte na náš servis Hilti.

8.1 Tabul'ka porúch

Porucha Možná príčina Riešenie
V zariadení na prívod vody sa nevytvára tlak	sČerpadlo nie je pevne priskrutko- vané	► Priskrutkujte pevne čerpadlo.
	O-krúžok na čerpadle chybný ►	Náradie dajte opraviť v servis- nom stredisku Hilti .
	Manžeta chybná	► Náradie dajte opraviť v servis- nom stredisku Hilti .
Kvapalina preniká zhora z čerpadla	Podložka ventilu znečistená alebo chybná	► Vyčistite podložku ventilu a zariadenie opraviť v servisnom stredisku Hilti.
Bezpečnostný ventil príliš skoro vypustí tlak	Bezpečnostný ventil chybný	► Náradie dajte opraviť v servis- nom stredisku Hilti.
Manometer nezobrazuje žia- den tlak v nádrži	Manometer chybný	► Náradie dajte opraviť v servis- nom stredisku Hilti .

9 Likvidácia

Výrobky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti zabezpečí odber vášho použitého náradia na recykláciu. Informujte sa v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu.

10 Záruka výrobcu

- Ak máte akékol'vek otázky týkajúce sa záručných podmienok, obrátte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti.

11 Ďalšie informácie

Čalšie informácie o obsluhe, technologii, životnom prostredí a recyklácii nájdete na nasledujúcom odkaze: qr.hilti.com/manual/?id=247636

Tento odkaz nájdete aj na konci dokumentácie ako QR kód.

12 Informácie výrobcu

Výrobky HILTI DWP10 konštrukčného radu 3585 splňajú požiadavky na tlakové zariadenia smernice 2014/68/EÚ a majú označenie CE.

Ak máte akékol'vek otázky týkajúce sa záručných podmienok, obrátte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti.
