SFC 22-A - Vŕtačka HILTI - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová vŕtačka-skrutkovač
Značka	Hilti
Model	SFC 22-A
Napätie batérie	22 V (Li-Ion)
Kapacita batérie	2,6 Ah
Voľnobežné otáčky (1. rýchlosť)	0 - 400 ot./min
Voľnobežné otáčky (2. rýchlosť)	0 - 1 500 ot./min
Max. krútiaci moment	50 Nm
Skľučovadlo	Samoupínacie skľučovadlo 1,5 - 13 mm
Max. priemer vŕtania (drevo)	30 mm
Max. priemer vŕtania (kov)	13 mm
Max. priemer vŕtania (betón)	10 mm
Hmotnosť (bez batérie)	1,2 kg
Rozmery (D x V x H)	220 x 210 x 50 mm
Napájanie	Batéria Li-Ion 22 V
Hlavné funkcie	Vŕtanie, skrutkovanie, príklep
Údržba a čistenie	Čistiť suchou handričkou; nepoužívať vodu
Bezpečnosť	Noste ochranné okuliare; pred výmenou príslušenstva odpojte batériu
Náhradné diely	Batéria, nabíjačka, skľučovadlo
Opraviteľnosť	Diely dostupné cez servis Hilti
Všeobecné informácie	Profesionálna vŕtačka-skrutkovač s LED osvetlením

Často kladené otázky - SFC 22-A HILTI

Ako vymeniť batériu vŕtačky Hilti SFC 22-A?

Pri výmene batérie stlačte odblokovacie tlačidlo na vrchu batérie a potiahnite ju dozadu. Vložte novú batériu a zacvaknite ju, kým nepočujete kliknutie.

Aký typ batérie používa Hilti SFC 22-A?

Používa batériu Li-Ion 22 V, model kompatibilný s radou Hilti 22V. Štandardná kapacita je 2,6 Ah.

Ako nastaviť krútiaci moment skrutkovania?

Otáčajte krúžkom na nastavenie krútiaceho momentu za skľučovadlom. Čísla označujú úroveň krútiaceho momentu od 1 (nízky) po 20 (vysoký). Na vŕtanie použite symbol vŕtania.

Má vŕtačka režim príklepu?

Áno, režim príklepu sa aktivuje otočením voliča režimu na symbol kladiva. Tento režim je vhodný na vŕtanie do betónu alebo muriva.

Ako čistiť vŕtačku Hilti SFC 22-A?

Na čistenie krytu použite suchú a mäkkú handričku. Zabráňte kontaktu s vodou alebo rozpúšťadlami. Pravidelne čistite vetracie štrbiny.

Čo robiť, ak vŕtačka neštartuje?

Skontrolujte, či je batéria nabitá a správne vložená. Ak problém pretrváva, skontrolujte nabíjačku a batériu. V prípade potreby kontaktujte servisné stredisko Hilti.

Ako vymeniť skľučovadlo?

Skľučovadlo je naskrutkované. Vložte imbusový kľúč 10 mm do skľučovadla a utiahnite. Otáčajte skrutkou proti smeru hodinových ručičiek na odskrutkovanie. Nové skľučovadlo naskrutkujte v smere hodinových ručičiek.

Aká je maximálna rýchlosť vŕtačky?

Pri prvom prevodovom stupni sú voľnobežné otáčky 400 ot./min. Pri druhom stupni dosahuje 1 500 ot./min. Prvý stupeň používajte na aplikácie s vysokým krútiacim momentom.

Môžem použiť vŕtačku na skrutkovanie skrutiek do kovu?

Áno, nastavte vhodný krútiaci moment, aby ste predišli poškodeniu skrutky. Použite pomalú rýchlosť a vrták vhodný na kov.

Kde nájdem náhradné diely pre Hilti SFC 22-A?

Náhradné diely sú k dispozícii u autorizovaných predajcov Hilti alebo online na stránke Hilti. Na identifikáciu kompatibilných dielov použite číslo modelu.

NÁVOD NA OBSLUHU SFC 22-A HILTI

Lithium-ionotový akumulátor

5.3 Vyjmutí akumulátoru

Originálny návod na obsluhu

1 Údaje k dokumentácii

1.1 O tejto dokumentácii

Výstražné upozornenia varujú pred rizikami pri zaobchádzaní s výrobkom. Používajú sa nasledujúce signálne slová:

NEBEZPEČENSTVO

NEBEZPEČENSTVO!

- Na označenie bezprostredne hroziaceho nebezpečenstva, ktoré môže spôsobitťažký úraz alebo smrt.

VAROVANIE

VAROVANIE!

Označenie možného hroziaceho nebezpečenstva, ktoré môže viest' k tažkým poraneniam alebo usmrteniu.

POZOR

POZOR!

Označenie možnej nebezpečnej situácie, ktorá môže viest' k lahším ublíženiam na tele alebo vecným škodám.

V tejto dokumentácii sa používajú nasledujúce symboly:

Upozornenia týkajúce sa používania a iné užitočné informácie

Zaobchádzanie s recyklovateľnými materiálmi

Elektrické zariadenia a akumulátory nevyhadzujte do komunálneho odpadu

1.2.3 Symboly na obrázkoch

Na vyobrazeniach sa používajú nasledujúce symboly:

2	Tieto čísla odkazujú na príslušné vyobrazenie na začiatku tohto návodu
3	Číslovanie udáva poradie pracovných úkonov na obrázku a môže sa odlišovať od číslovania pracovných úkonov v texte.
11	Čísla pozícií sa používajú v obrázkuPrehl’ada odkazujú na čísla legendy v odsekuPrehl’ad výrobkov.
	Tento symbol by mal u vás vzbudit’ mimoriadnu pozornosť pri zaobchádzaní s výrobkom.

1.3 Symboly týkajúce sa výrobkov

Na výrobku sa používajú nasledujúce symboly:

	Vrtanie bez príklepu
/min	Otáčky za minútu
n_0	Menovité voľnobežné otáčky
---	Jednosmerný prúd
Li-Ion	Lítiovo-iónový akumulátor
	Použitý typový rad lítiovo-iónového akumulátoraHilti. Riad’te sa pokynmi v kapitolePoužívanie v súlade s určeným účelom.
	Výrobok podporuje bezdrôtový prenos dát kompatibilných so systémami iOS- a Android.
	Akumulátor nikdy nepoužívajte ako nástroj na udieranie alebo zatÍkanie.
	Nenechajte akumulátor spadnúť. Nepoužívajte akumulátor, ktorý bol vystavený nárazu alebo je inak poškodený.

1.4 Informácie o výrobku

Výrobky su určené pre profesionálneho používatel'a a smie ich obsluhovať, vykonávať údržbu a opravovať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o vznikajúcich rizikách a nebezpečenstve. Výrobok a jeho pomocné prostriedky sa môžu stat' zdrojom nebezpečenstva v prípade, že s nimi bude manipulovať personál bez vzdelania, neodborným spôsobom alebo ak sa nebudú používať v súlade s určením.

Typové označenie a sériové číslo sú uvedené na typovom štítku.

Poznamenajte si sériové číslo do nasledujúcej tabuľky. Údaje výrobku budete potrebovať pri dopytoch adresovaných nášmu zastúpeniu alebo servisu.

1.5 Vyhlásenie o zhode

Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie.

Technické dokumentácie sú uložené tu:

2.1 Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie

⚠ VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedbalost pri dodržiavaní bezpečnostných pokynov a upozornení môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Všetky bezpečnostné upozornenia a pokyny si uschovajte pre budúcu potrebu.

▶ Na pracovisku udržujte čistotu a dbajte na dostatočné osvetlenie. Neporiadok na pracovisku a neosvetlené časti pracoviska môžu viest k úrazom.
▶ Nepracujte s elektrickým náradím vo výbušnom prostredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu spôsobit’ vznietenie prachu alebo výparov.
- Pri používaní elektrického náradia dbajte na bezpečnú vzdialenost' detí a iných osôb. Pri odpútaní pozornosti od práce môžete stratit kontrolu nad náradím.

Zabráňte dotyku tela s uzemnenými povrchmi, ako sú rúry, kúrenia, sporáky a chladničky. Pri telesnom kontakte s uzemnením hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Chránět elektrické náradie pred dažďom či vlhkostou. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

• Pri práci bud’te pozorní, dávajte pozor na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Elektrické náradie nepoužívajte vtedy, ked’ ste unavený alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viest’ k závažným poraneniam.
  Noste prostriedky osobnej ochrannej výbavy a vždy používajte ochranné okuliare. Nosenie osobnej ochrannej výbavy, ako je maska proti prachu, bezpečnostná obuv s protišmykovou podrážkou, ochranná prilba alebo chrániče sluchu (podľa druhu a použitia elektrického náradia), znižuje riziko poranení.
  Zabráňte neúmyselnému zapnutiu. Prv než elektrické náradie pripojíte k akumulátoru, uchopíte ho alebo prenesiete, presvedčte sa, že je vypnuté. Pri prenášaní elektrického náradia s prstom na vypínači alebo pri pripojení zástrčky do zásuvky v čase, keď je elektrické náradie zapnuté, hrozí riziko úrazu.
  Pred zapnutím elektrického náradia odstráňte z náradia nastavovacie nástroje alebo klůče na skrutky. Nástroj alebo klůč v otáčajúcej sa časti náradia môže spôsobit úrazy.
  Vyhýbajte sa neprirodzenej polohe a držaniu tela. Pri práci zabezpečte stabilný postoj a neustále udržiavajte rovnováhu. Budete tak môčť elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
  Noste vhodný odev. Nenoste vol'ný odev alebo šperky. Vlasy, odev a rukavice udržiavajte mimo pohybujúcich sa dielov. Vol'ný odev, šperky alebo dlhé vlasy sa môžu zachytit o pohybujúce sa diely.
  Ak je možné namontovať zariadenia na odsávanie a zachytávanie prachu, presvedčite sa, že tieto zariadenia sú pripojené a používajú sa správne. Používanie zariadenia na odsávanie prachu môže znížiť ohrozenia spôsobené prachom.

Náradie/zariadenie/prístroj nepreťažujte. Používajte vhodné elektrické náradie určené na prácu, ktorú vykonávate. Vhodné elektrické náradie umožňuje lepšiu a bezpečnejšiu prácu v uvedenom rozsahu výkonu.
Elektrické náradie s poškodeným vypínačom nepoužívajte. Náradie, ktoré sa nedá zapnút alebo vypnút je nebezpečné a treba ho dat opravit.
Odstráňte akumulátor pred nastavovaním náradia, výmenou príslušenstva alebo odložením náradia. Toto bezpečnostné opatrenie zabraňuje neúmyselnému zapnutiu elektrického náradia.
Nepoužívané elektrické náradie odložte na miesto chránené pred prístupom detí. Nedovol'te, aby náradie/zariadenie/prístroj použivali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je pre neskúsených používateľov nebezpečné.
O elektrické náradie sa svedomito starajte. Skontrolujte, či pohyblivé časti náradia bezchybne fungujú a nezadrhávajú sa, či nie sú niektoré časti zlomené alebo poškodené v takom rozsahu, ktorý by mohol ovplyvnit funkčnosť elektrického náradia. Poškodené časti dajte pred použitím náradia opraviť. Mnohé úrazy boli zapričinené nedostatočne udržiavaným elektrickým náradím.
- Rezacie nástroje udržujte ostré a čisté. Starostlivo ošetrované rezacie nástroje s ostrými reznými hranami sa zasekávajú menej a ľahšie sa vedú.
Elektrické náradie, príslušenstvo, vkladacie nástroje atd'. používajte v súlade s týmito pokynmi. Zohl'adnite pri tom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné než určené použitie môže viest k nebezpečným situáciám.

Použitie a starostlivost' o akumulátorové náradie

Akumulátory nabíjajte len v nabíjačkách odporúčaných výrobcom. Ak sa nabíjačka vhodná pre určitý druh akumulátorov používa s inými akumulátormi, hrozí riziko vzniku požiaru.

HILTI

V elektrickom náradí používajte iba akumulátory, ktoré sú pre náradie určené. Používanie iných akumulátorov môže viest' k úrazom a nebezpečenstvu požiaru.
Nepoužívaný akumulátor udržiavajte mimo dosahu kancelárskych sponiek, mincí, klůčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli zapríčinit’ premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok vznik popálenín alebo požiaru.
▶ Pri nesprávnom používaní môže z akumulátora unikať elektrolyt. Zabráňte styku s elektrolytom. Vytekajúca kvapalina môže spôsobit podráždenie pokožky alebo popáleniny. Pri náhodnom kontakte opláchnite vodou. Pri vniknutí elektrolytu do očí okrem toho vyhlľadajte lekársku pomoc.

Servis

Opravu elektrického náradia zverte len kvalifikovanému personálu a iba s použitím originálnych náhradných súčiastok. Tým sa zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia.

2.2 Bezpečnostné upozornenia pre vrtačky

Používajte prídavné rukoväti dodané s náradím. Strata kontroly nad náradím môže viest k poraneniam.
Ked' vykonávate práce, pri ktorých sa môže vkladací nástroj dostať do styku so skrytými elektrickými vedeniami, držte náradie za izolované úchopové plochy. Kontakt s elektrickým vedením pod napätím spôsobí, že aj kovové časti náradia budú pod napätím, a tým môžu viest' k úrazu elektrickým prúdom.

2.3 Dodatočné bezpečnostné upozornenia pre skrutkovače

Bezpečnost'osôb

• Výrobok používajte len v technicky bezchybnom stave.
  ▶ Na náradí nikdy nevykonávajte úpravy alebo zmeny.
• Používajte prídavné rukoväti dodané s náradím. Strata kontroly nad náradím môže viest' k poraneniam.
  Náradie vždy pevne držte za určené rukoväti, obidvomi rukami. Rukoväti udržujte suché a čisté.
  Zabráňte kontaktu s rotujúcimi časťami – nebezpečenstvo poranenia!

Počas používania náradia noste vhodné ochranné okuliare, prilbu, ochranu sluchu, ochranné rukavice a l'ahkú ochranu dýchacích ciest.

- Aj pri výmene nástrojov noste ochranné rukavice. Dotknutie sa vkladacieho nástroja môže viest' k rezným poraneniam a k vzniku popálenín.

- Používajte ochranu očí. Odlamujúci sa materiál môže poranit telo a oči.

Pred začatím práce si ujasnite triedu nebezpečnosti prachu, ktorý vzniká pri práci. Používajte vysávač na stavebný prach s oficiálne schválenou ochrannou klasifikáciou, zodpovedajúcou vašim lokálnym ustanoveniam o ochrane proti prachu. Prach z takých materiálov, ako je náter s obsahom olova, prach z niektorých druhov dreva, betónu/muriva/horniny s obsahom kremeňa a minerálov, ako aj kovu, môže byť zdraviu škodlivý.

Zabezpečte dobré vetranie pracoviska a prípadne používajte ochrannú masku vhodnú pre príslušný prach. Dotýkanie sa alebo vdychovanie takéhoto prachu môže vyvolávať alergické reakcie a/alebo ochorenia dýchacích ciest používateľa alebo osôb nachádzajúcich sa v blízkosti. Určitý prach, napr. prach z dubového alebo bukového dreva, sa považuje za rakovinotvorný, predovšetkým v spojení s prísadami na úpravu dreva (chromát, prostriedky na ochranu dreva). S materiálom obsahujúcim azbest smú manipulovať len odborníci.

- Robte si prestávky a cvičenia na lepšie prekrvenie prstov. Pri dlhšej práci sa môžu v dôsledku vibrácii vyskytnúť poruchy na cievach alebo nervových systémoch na prstoch, rukách alebo kíboch rúk.

Pred začiatkom prác skontrolujte pracovisko ohľadne skrytých elektrický vedení, plynových a vodovodných potrubí. Vonkajšie kovové časti náradia môžu spôsobit úraz elektrickým prúdom v prípade náhodného poškodenia elektrického vedenia.

Starostlivé zaobchádzanie a používanie elektrického náradia

• Ak sa obrobok zablokuje, okamžite vypnite elektrické náradie. Náradie môže vybočit.
  ▶ Skôr, než náradie odložíte, počkajte do jeho úplného zastavenia.

2.4 Starostlivé zaobchádzanie s akumulátormi a ich používanie

Dodržiavajte osobitné smernice na prepravu, skladovanie a prevádzku lítium-iónových akumulátorov.
- Akumulátory udržiavajte mimo dosahu vysokých teplôt, priameho slnečného žiarenia a ohňa.
- Akumulátory sa nesmú rozoberat, stláčat, zahrievať nad 80 °C alebo spaľovať.

Nepoužívajte alebo nenabíjajte akumulátory, ktoré boli zasiahnuté úderom, utrpeli pád z výšky viac ako jeden meter alebo boli iným spôsobom poškodené. V takom prípade vždy kontaktujte Hilti servis.
- Pokial' je akumulátor príliš horúci na dotyk, môže byť poškodený. Náradie postavte na nehorľavé miesto s dostatočnou vzdialenostou od horľavých materiálov, kde sa dá sledovať, a nechajte ho vychladnút. V takom prípade vždy kontaktujte Hilti servis.

3 Opis

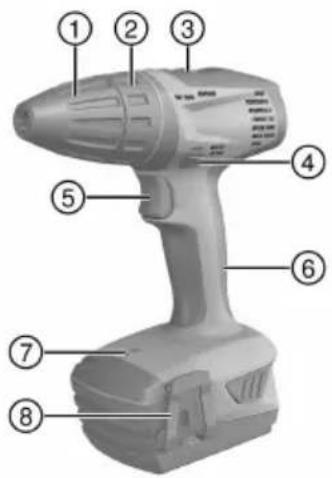

3.1 Prehl'ad

① Rýchloupínacie skľučovadlo
② Prstenec na nastavovanie krútiaceho momentu a výtania
③ Dvojstupňový prepínač rýchlosti
④ Prepínač pravobežného/ľavobežného chodu s poistkou proti zapnutiu
⑤ Ovládací spínač (s elektronickým ovládaním otáčok)
⑥ Rukovät
⑦ Svetidlo
⑧ Hák na opasok (volitel'ný)
⑨ Odistovacie tlačidlá s doplnkovou funkciou aktivácie indikátora stavu nabitia
⑩ Indikátor stavu nabitia a porúch (lítium-iónový akumulátor)

3.2 Používanie v súlade s určením

Opísaný výrobok je ručne vedený akumulátorový vrtací skrutkovač. Je určený na uťahovanie a povol’ovanie skrutiek a na vrtanie do ocele, dreva a plastu.

• Pre tento výrobok používajte len lítiovo-iónové akumulátory Hilti typového radu B14 a B22.
  ▶ Pre tieto akumulátory používajte len nabíjačky Hilti radu C4/36.

3.3 Indikácia stavu nabitia

Stav nabitia lítium-iónového akumulátora sa zobrazí po dotknutí sa odistovacieho tlačidla.

Stav Význam
4 LED svietia. Stav nabitia: 75 % až 100 %
3 LED svietia. Stav nabitia: 50 % až 75 %
2 LED svietia. Stav nabitia: 25 % až 50 %
1 LED svieti. Stav nabitia: 10 % až 25 %
1 LED bliká. Stav nabitia: < 10 %

Pri aktivovanom ovládacom spínači nie je možné vyžiadanie informácie o stave nabitia.

3.4 Rozsah dodávky

- Dalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom centre Hilti alebo on-line na stránke: www.hilti.group.

4.1 Technické údaje

	SFC 14-A SFC 22-A
Menovité napätie	14,4 V 21,6 V
Hmotnosť podl’a EPTA-Procedure 01	1,5 kg 2,4 kg
1. stupeň otáčok	0 ot/min ...500 ot/min	0 ot/min ...600 ot/min
2. stupeň otáčok	0 ot/min ...1 700 ot/min	0 ot/min ...1 800 ot/min
Krútiaci moment (max.)	24 Nm 28 Nm
Nastavenie krútiaceho momentu (15 stupňov)	1,5 Nm ... 10 Nm	1,5 Nm ... 10 Nm

4.2 Akumulátor

Prevádzkové napätie akumulátora	14,4 V
Teplota okolia počas prevádzky	-17 °C ... 60 °C
Teplota pri skladovaní	-20 °C ... 40 °C
Teplota akumulátora na začiatku nabíjania	-10 °C ... 45 °C

4.3 Akumulátor

Prevádzkové napätie akumulátora	21,6 V
Teplota okolia počas prevádzky	-17 °C ... 60 °C
Teplota pri skladovaní	-20 °C ... 40 °C
Teplota akumulátora na začiatku nabíjania	-10 °C ... 45 °C

Hodnoty akustického tlaku a hodnoty vibrácií uvedené v týchto pokynoch boli namerané podľa normovanej metódy merania a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Sú vhodné aj na predbežný odhad pôsobenia. Uvedené údaje reprezentujú hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie používa na iné účely, s odlišnými vkladacími nástrojmi alebo nemá zabezpečenú dostatočnú údržbu, údaje sa môžu odlišovať. Tým sa môžu podstatne zvýšiť vplyvy v priebehu celého pracovného času. Pri presnom odhadovaní vplyvov by sa mal zohl’adniť aj čas, v priebehu ktorého bolo náradie bud’ vypnuté, alebo síce spustené, ale v skutočnosti nevykonávalo žiadnu prácu. Tým sa môžu vplyvy v priebehu celého pracovného času podstatne znížiť. Určite dodatočné bezpečnostné opatrenia na ochranu obsluhujúcej osoby pred pôsobením hluku a/alebo vibrácií, ako sú napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Celkové hodnoty vibrácií

	SFC 14-A	SFC 22-A
Hodnota emitovaných vibrácií pre skrutkovanie ( a_h )	< 2 m/s ^2	< 2 m/s ^2
Neistota – skrutkovanie (K)	1,5 m/s ^2	1,5 m/s ^2
Vřtanie do kovov ( a_h,D )	2,67 m/s ^2	2,67 m/s ^2
Neistota – vřtanie do kovu (K)	1,5 m/s ^2	1,5 m/s ^2

5 Príprava práce

POZOR

Nebezpečenstvo poranenia neúmyselným rozbehom!

Pred vložením akumulátora sa uistite, že príslušný výrobok je vypnutý.
- Skôr než budete náradie nastavovať alebo menit časti jeho príslušenstva, odstráňte akumulátor.

5.2 Vloženie akumulátora

POZOR

Nebezpečenstvo poranenia skratom alebo pádom akumulátora!

Pred vložením akumulátora zabezpečte, aby sa na kontaktoch akumulátora a na kontaktoch na výrobku nenachádzali cudzie telesá.
- Zabezpečte, aby akumulátor vždy správne zapadol.

1. Pred prvým uvedením do prevádzky akumulátor úplne nabite.
2. Vložte akumulátor do držiaka náradia tak, aby počutel'ne zapadol.
3. Skontrolujte, či je akumulátor bezpečne vložený.

5.3 Odstránenie akumulátora

1. Stlačte odblokovacie tlačidlá akumulátora.
2. Vytiahnite akumulátor z náradia.

Nebezpečenstvo poranenia. Padajúce náradie môže ohroziť vás a iné osoby.

5.5 Vloženie vkladacieho nástroja

1. Nastavte prepínač pravo-/lavobežného chodu do stredovej pozície alebo odpojte akumulátor od náradia.
2. Skontrolujte, či je zásuvný koniec vkladacieho nástroja čistý. V prípade potreby zásuvný koniec očistite.
3. Otvorte rýchloupínacie skľučovadlo.
4. Vložte vkladací nástroj do rýchloupínacieho skľučovadla a rýchloupínacie skľučovadlo utiahnite, až budete počuť niekoľko mechanických cvaknutí.
5. Skontrolujte bezpečné upevnenie vkladacieho nástroja.

6 Obsluha

6.2 Nastavenie pravobežného/l'avobežného chodu

Blokovanie prepínača zabraňuje prepnutiu pri bežiacom motore.

V stredovej pozícií je ovládací spínač zablokovaný (blokovanie zapnutia).

Nastavte prepínač pravobežného/l'avobežného chodu na želaný smer otáčania.

6.3 Zapnutie

V závislosti od odsadenia ovládacieho spínača sa môžu otáčky plynulo nastaviť na maximálne otáčky.

6.4 Skrutkovanie

1. Nastavte na prstenci na nastavovanie krútiaceho momentu a funkcie potrebný krútiaci moment.
2. Prepínačom pravobežného/ľavobežného chodu nastavte želaný smer otáčania.

6.5 Vítanie

1. Nastavte prstenec na nastavovanie krútiaceho momentu a funkcie na symbol.
2. Nastavte prepínač pravobežného/ľavobežného chodu na pravobežný chod.

6.6 Vypnutie

6.7 Vybratie vkladacieho nástroja

1. Nastavte prepínač pravo-/lavobežného chodu do stredovej pozície alebo odpojte akumulátor od náradia.
2. Otvorte rýchloupínacie skl'učovadlo.
3. Vytiahnite vkladací nástroj z rýchloupínacieho skľučovadla.

Nebezpečenstvo poranenia pri vloženom akumulátore!

• Pevne zachytenú nečistotu opatrne odstráňte.
• Vetracie štrbiny opatrne vyčistite suchou kefou.
• Kryt čistite len mierne navlhčenou handrou. Nepoužívajte žiadne prostriedky na ošetrovanie obsahujúce silikón, pretože tie môžu poškodiť plastové časti.

Starostlivosť o lítiovo-iónové akumulátory

• Akumulátor udržiavajte čistý a zbavený oleja a tuku.
• Kryt čistite len mierne navlhčenou handrou. Nepoužívajte žiadne prostriedky na ošetrovanie obsahujúce silikón, pretože tie môžu poškodiť plastové časti.
  • Zabráňte vniknutiu vlhkosti.

Údržba a oprava

• Pravidelne kontrolujte všetky viditelné časti a výskyt poškodení, ako aj bezchybné fungovanie ovládacích prvkov.
• V prípade poškodenia a/alebo poruchy funkcie výrobok nepoužívajte. Ihned' ho nechajte opravit' v servise firmy Hilti.
• Po prácach spojených so starostlivostou a udržiavaním náradia pripevnite všetky ochranné zariadenia a skontrolujte ich fungovanie.

Aby bola zaistená bezpečná prevádzka, používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group.

8 Preprava a skladovanie akumulátorového náradia

Preprava

POZOR

Neúmyselné spustenie pri preprave!

- Produkty vždy prepravujte bez vložených akumulátorov!

▶ Vyberte akumulátory.
- Akumulátory nikdy neprepravujte vol'ne uložené.
Prístroj a akumulátory po dlhšej preprave skontrolujte pred použitím, či nie sú poškodené.

Skladovanie

POZOR

Náhodné poškodenie spôsobené chybnými alebo vytekajúcimi akumulátormi!

- Produkty vždy skladujte bez vložených akumulátorov!

• Prístroj a akumulátory skladujte podľa možnosti v chlade a suchu.
• Akumulátory nikdy neskladujte na slnku, na vykurovacích telesách alebo za oknami.
  Prístroj a akumulátory skladujte na suchom mieste a mieste nedostupnom pre deti a nepovolané osoby.
  Prístroj a akumulátory po dlhšom skladovaní pred použitím skontrolujte, či nie sú poškodené.

9 Pomoc v prípade porúch

9.1 Pomoc v prípade porúch

Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabul'ke, alebo ktoré nedokážete odstránit sami, sa obrátte na náš servis Hilti.

Porucha Možná príčina Riešenie
Náradie nefunguje.	Akumulátor nie je úplne zasunutý.	► Nechajte akumulátor zaskočit's počuteľným dvojitým zacvak-nutím.
	Akumulátor je vybitý. ► Vymeňte	akumulátor a vybitýakumulátor nabite.
	Elektrická porucha. ► Vyberte akumulátor z náradiaa kontaktujte servis Hilti.
Náradie nefunguje a bliká LED-dióda.	Akumulátor je vybitý. ► Vymeňte	akumulátor a vybitýakumulátor nabite.
	Akumulátor je príliš horúci alebo príliš studený.	► Uved’te akumulátor na odporú-čanú pracovnú teplotu.
Vypínač sa nedá stlačit alebo je zablokovaný.	Prepínač pravo-/ľavobežného chodu je v stredovej pozícii.	► Zatlačte prepínač pravo-/ľavobežného chodu doľava alebo doprava.
LED 1 bliká	Akumulátor je vybitý.	► Vymeňte akumulátor a vybitýakumulátor nabite.
	Náradie je preťažené (prekročenie limitu pri používaní).	► Pred všetkými prácami vezmite do úvahy údaje o výkone vášh výrobku. Pozrite si technické údaje.
Akumulátor sa vybíja rýchlej-šie ako zvyčajne.	Veľmi nízka teplota okolitého pro-stredia.	► Nechajte akumulátor pomaly ohriat' na izbovú teplotu.
Porucha Možná príčina Riešenie
Akumulátor nezaskočí s po- čuteľným dvojitým zacvaknu-tím.	Zaskakovacie výčnelky na akumu-látore sú znečistené.	► Vyčistite zaskakovacie výčnelky a nechajte akumulátor zaskočit Ak problém pretrváva aj nad’ale vyhl’adajte servisné stredisko firmy Hilti.

10 Likvidácia

Náradie značky Hilti je z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu.

Likvidácia akumulátorov

Neodborná likvidácia akumulátorov môže ohroziť zdravie unikajúcimi plynmi alebo kvapalinami.

▶ Poškodené akumulátory neposielajte!
- Prípojky zakryte nevodivým materiálom, aby ste zabránili skratom.
- Akumulátory likvidujte tak, aby sa nedostali do rúk detí.
- Akumulátor odovzdajte vo vašom Hilti Store alebo sa obrátte na príslušnú prevádzku na likvidáciu odpadu.

- Elektrické prístroje, elektronické zariadenia a akumulátory nedávajte do domáceho odpadu!

Pod nasledujúcimi odkazmi nájdete tabul'ku nebezpečných látok: qr.hilti.com/r4793 (SFC 14-A) a qr.hilti.com/r4833 (SFC 22-A).

Odkaz na tabul'ku RoHS nájdete na konci tejto dokumentácie ako QR kód.

12 Záruka výrobcu

- Ak máte akékol'vek otázky týkajúce sa záručných podmienok, obrátte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti.
