SFC 22-A - Vrtalnik HILTI - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorski vrtalni vijačnik
Znamka	Hilti
Model	SFC 22-A
Napetost baterije	22 V (Li-Ion)
Kapaciteta baterije	2,6 Ah
Hitrost v prostem teku (1. hitrost)	0 - 400 vrt/min
Hitrost v prostem teku (2. hitrost)	0 - 1 500 vrt/min
Največji navor	50 Nm
Vpenjalna glava	Samodejno vpenjalna glava 1,5 - 13 mm
Največji premer vrtanja (les)	30 mm
Največji premer vrtanja (kovina)	13 mm
Največji premer vrtanja (beton)	10 mm
Teža (brez baterije)	1,2 kg
Mere (D x V x G)	220 x 210 x 50 mm
Napajanje	Baterija Li-Ion 22 V
Glavne funkcije	Vrtanje, privijanje, udarno vrtanje
Nega in čiščenje	Čistite s suho krpo; ne uporabljajte vode
Varnost	Nosite zaščitna očala; pred menjavo dodatka odklopite baterijo
Nadomestni deli	Baterija, polnilnik, vpenjalna glava
Popravljivost	Deli na voljo prek servisa Hilti
Splošne informacije	Profesionalni akumulatorski vrtalni vijačnik z LED osvetlitvijo

Pogosto zastavljena vprašanja - SFC 22-A HILTI

Kako zamenjati baterijo vrtalnika Hilti SFC 22-A?

Za zamenjavo baterije pritisnite gumb za sprostitev na vrhu baterije in jo potegnite nazaj. Vstavite novo baterijo in jo pritrdite, dokler ne slišite klika.

Kakšno baterijo uporablja Hilti SFC 22-A?

Uporablja Li-Ion 22 V baterijo, model združljiv s serijo Hilti 22V. Standardna kapaciteta je 2,6 Ah.

Kako nastaviti navor privijanja?

Obrnite obroč za nastavitev navora, ki se nahaja za vpenjalno glavo. Številke označujejo nivo navora, od 1 (nizko) do 20 (visoko). Za vrtanje uporabite simbol vrtanja.

Ali ima vrtalnik način udarnega vrtanja?

Da, način udarnega vrtanja se aktivira z obračanjem izbirnika načinov na simbol kladiva. Ta način je primeren za vrtanje v beton ali zidane konstrukcije.

Kako očistiti vrtalnik Hilti SFC 22-A?

Za čiščenje ohišja uporabite suho in mehko krpo. Izogibajte se stiku z vodo ali topili. Redno čistite prezračevalne reže.

Kaj storiti, če se vrtalnik ne zažene?

Preverite, ali je baterija napolnjena in pravilno vstavljena. Če težava vztraja, preverite polnilnik in baterijo. Po potrebi se obrnite na servisni center Hilti.

Kako zamenjati vpenjalno glavo?

Vpenjalna glava je privita. Vstavite 10 mm imbus ključ v vpenjalno glavo in ga zategnite. Vijak zavrtite v nasprotni smeri urnega kazalca, da ga odvijete. Novo vpenjalno glavo privijte v smeri urnega kazalca.

Kakšna je največja hitrost vrtalnika?

V prvi hitrosti je hitrost prostega teka 400 vrt/min. V drugi hitrosti doseže 1 500 vrt/min. Prvo hitrost uporabite za aplikacije z visokim navorom.

Ali lahko vrtalnik uporabim za privijanje vijakov v kovino?

Da, nastavite ustrezen navor, da preprečite odtrganje glave vijaka. Uporabite počasno hitrost in sveder, primeren za kovino.

Kje lahko najdem nadomestne dele za Hilti SFC 22-A?

Nadomestni deli so na voljo pri pooblaščenih prodajalcih Hilti ali na spletu na spletni strani Hilti. Za identifikacijo združljivih delov uporabite številko modela.

NAVODILA ZA UPORABO SFC 22-A HILTI

• Pred začetkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo.
• Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.
• Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila, če izdelek posredujete drugim osebam.

1.2 Legenda

1.2.1 Opozorila

Opozorila opozarjajo na nevarnosti pri delu z izdelkom. Uporabljajo se naslednje signalne besede:

NEVARNOST

NEVARNOST!

- Za neposredno grozečo nevarnost, ki lahko pripelje do težjih telesnih poškodb ali do smrti.

OPOZORILO

OPOZORILO!

- Za morebitno grozečo nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

PREVIDNO

PREVIDNO!

Označuje možno nevarno situacijo, ki lahko pripelje do lažjih telesnih poškodb ali materialne škode.

1.2.2 Simboli v dokumentaciji

V navodilih za uporabo se pojavljajo naslednji simboli:

Pred uporabo preberite navodila za uporabo

Navodila za uporabo in druge uporabne informacije

Ravnanje z materiali, ki jih je mogoče znova uporabiti

Električnih orodij in akumulatorskih baterij ne odstranjujte s hišnimi odpadki

1.2.3 Simboli na slikah

Na slikah so uporabljeni naslednji simboli:

Te številke označujejo slike na začetku teh navodil

3

Oštevilčenje na slikah prikazuje postopek po korakih in se lahko razlikuje od delovnih korakov v besedilu

Na sliki Pregled so uporabljene številke položajev, ki se nanašajo na številke v legendi poglavja Pregled izdelka

Ta znak opozarja, da morate biti pri uporabi izdelka še posebej pozorni.

1.3 Simboli, ki so odvisni od izdelka

1.3.1 Simboli na izdelku

Na izdelku se uporabljajo naslednji simboli:

Vrtanje brez udarcev

/min

Vrtljajev na minuto

Število vrtljajev v prostem teku

Enosmerni tok

Li-Ion

Litij-ionska akumulatorska baterija

Uporabljena vrsta modelov litij-ionskih akumulatorskih baterij Hilti. Upoštevajte navodila v poglavju Namenska uporaba.

Izdelek podpira brezžični prenos podatkov, ki je združljiv z napravami iOS in Android.

Akumulatorske baterije nikoli ne uporabljajte kot orodje za udarjanje.

Akumulatorske baterije nikoli ne izpustite. Ne uporabljajte akumulatorske baterije, ki je bila podvržena udarcem ali je kako drugače poškodovana.

1.4 Informacije o izdelku

Izdelki so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le pooblaščeno in ustrezno usposobljeno osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, će jih nepravilno uporablja nestrokovno osebje in će se uporabljajo v nasprotju z namembnostjo.

Tipska oznaka in serijska številka sta navedeni na tipski ploščici.

HILTI

- Serijsko številko prepišite v naslednjo preglednico. Podatke o izdelku potrebujete v primeru morebitnih vprašanj za našega zastopnika ali servis. Informacije o izdelku → stran 110

Informacije o izdelku

Akumulatorski vrtalni vijačnik: SFC 22-A	SFC 14-A
Generacija: 01
Serijska št.:

1.5 Izjava o skladnosti

Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije.

Tehnična dokumentacija je na voljo tukaj:

2.1 Splošna varnostna opozorila za električna orodja

OPOZORILO! Preberite vsa varnostna opozorila in navodila. Posledice neupoštevanja varnostnih opozoril so lahko električni udar, požar in/ali hude telesne poškodbe.

Vsa varnostna opozorila in navodila shranite za v prihodnje.

▶ Poskrbite, da bo vaše delovno mesto vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko povzročijo nezgode.
▶ Prosimo, da električnega orodja ne uporabljate v okolju, kjer je nevarnost eksplozije in v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zato se gorljiv prah ali pare lahko vnamejo.
▶ Ne dovolite otrokom in drugim osebam, da bi se med delom približale električnemu orodju. Druge osebe lahko odvrnejo vašo pozornost in izgubili boste nadzor nad orodjem.

Električna varnost

• Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara.
  Zavarujte električno orodje pred dežjem in vlago. Vstop vode v električno orodje povečuje nevarnost električnega udara.

Varnost oseb

Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Nikoli ne uporabljajte električnega orodja, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko privede do resnih poškodb.
▶ Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Uporaba osebne zaščitne opreme, na primer protiprašne maske, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
- Preprečite nenameren zagon orodja. Preden električno orodje priključite na električno omrežje in/ali akumulatorsko baterijo, ga dvignete ali nosite, se prepričajte, da je izključeno. Če med nošenjem električnega orodja prst držite na stikalu oziroma će na električno omrežje priključite vklopljeno orodje, lahko pride do nezgode.
▶ Preden vklopite električno orodje, z njega odstranite nastavitvena orodja ali vijačni ključ. Orodje ali ključ na vrtečem se delu orodja lahko privedeta do poškodb.
- Izogibajte se neobičajni telesni drži. Poskrbite za varno stojišče in ohranite ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali električno orodje.
- Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice ne smejo priti v stik s premikajočimi se deli orodja. Ne nosite ohlapne obleke ali nakita, ker ju lahko zagrabijo premikajoči se deli orodja.
Če je na orodje možno namestiti priprave za odsesavanje in prestrezanje prahu, se prepričajte, da so le-te priključene in jih uporabljate na pravilen način. Uporaba priprav za odsesavanje prahu zmanjšuje ogroženost zaradi prahu.

Uporaba električnega orodja in ravnanje z njim

• Ne preobremenjujte orodja. Uporabljajte samo električno orodje, ki je predvideno za opravljanje vašega dela. Z ustreznim električnim orodjem boste delali bolje in varneje v predvidenem območju zmogljivosti.
  ▶ Ne uporabljajte električnega orodja, ki ima pokvarjeno stikalo. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
  Pred nastavljanjem orodja, menjavo delov ali preden orodje odložite, odstranite akumulatorsko baterijo. Ta previdnostni ukrep onemogoča nenameren zagon električnega orodja.
  Električna orodja, ki jih ne uporabljate, shranjujte izven dosega otrok. Naprave ne smejo uporabljati osebe, ki niso seznanjene z delovanjem naprave oziroma niso prebrale teh navodil za uporabo. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
• Skrbno vzdržujte električna orodja. Preverite, ali premikajoči se deli delujejo brezhibno in se ne zatikajo, oziroma ali kakšen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral delovanje električnega orodja. Pred ponovno uporabo je treba poškodovani del orodja popraviti. Vzrok za številne nezgode so prav slabo vzdrževana električna orodja.
  ▶ Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so bolje vodljiva.
  Električno orodje, pribor, nastavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Uporaba električnega orodja v druge, nepredvidene namene, lahko privede do nevarnih situacij.

Uporaba akumulatorskega orodja in ravnanje z njim

• Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, predvidenem za polnjenje določene vrste akumulatorskih baterij, lahko pride do požara, će ga uporabite za polnjenje drugih vrst akumulatorskih baterij.
• Za pogon električnih orodij uporabljajte samo zanje predvidene akumulatorske baterije. Uporaba drugačnih akumulatorskih baterij lahko povzroči telesne poškodbe in požar.
  Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.
• Pri napačni uporabi lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Iztekajoča tekočina lahko povzroči draženje kože in opekline. Če vseeno pride do stika, prizadeto mesto spirajte z vodo. Če pride tekočina v oči, po spiranju poiščite zdravniško pomoč.

Servis

Električno orodje lahko popravlja samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Le tako bo tudi v prihodnje zagotovljena varna raba električnega orodja.

2.2 Varnostna navodila za vrtalnike

• Uporabljajte dodatne ročaje, ki so bili dobavljeni skupaj z orodjem. Izguba nadzora nad orodjem lahko pripelje do poškodb.
• Pri izvajanju del, pri katerih lahko pride do stika električnega orodja s skritimi električnimi vodi, orodje prijemajte samo za izolirane prijemalne površine. Pri stiku z vodnikom pod napetostjo lahko napetost preide tudi na kovinske dele orodja in povzroči električni udar.

2.3 Dodatna varnostna opozorila za vijačnik

Varnost oseb

• Izdelek uporabljajte samo v tehnično brezhibnem stanju.
  ▶ Orodja nikoli na noben način ne spreminjajte.
  ▶ Uporabljajte dodatne ročaje, ki so bili dobavljeni skupaj z orodjem. Izguba nadzora nad orodjem lahko pripelje do poškodb.
• Orodje vedno držite z obema rokama za predvidena ročaja. Ročaja morata biti suha in čista.
• Ne dotikajte se vrtečih se delov – nevarnost poškodb!
  Med uporabo orodja nosite ustrezna zaščitna očala, zaščitno čelado, zaščito za sluh, zaščitne rokavice in lahko masko za zaščito dihal.
  Tudi pri menjavanju nastavkov nosite zaščitne rokavice. Če se dotaknete nastavkov, se lahko urežete in opečete.
  ▶ Uporabljajte zaščito za oči. Dropci, ki odletavajo, lahko poškodujejo telo in oči.
  Pred pričetkom dela ugotovite razred nevarnosti nastajajočega prahu. Pri delu z orodjem uporabljajte le industrijske sesalnike z uradno potrjenim zaščitnim razredom v skladu z lokalno zakonodajo o zaščiti

pred prahom. Prah nekaterih materialov, kot so npr. premazi, ki vsebujejo svinec, nekatere vrste lesa, beton/zid/kamnine, ki vsebujejo kremen, minerali in kovine, je lahko zdravju škodljiv.

• Poskrbite za dobro prezračevanje delovnega mesta in po potrebi nosite masko za zaščito dihal, ki je namenjena za zaščito pred določenim prahom. Stik s prahom ali vdihavanje prahu lahko pri uporabniku ali osebah, ki so v bližini, povzročita alergične reakcije ali bolezni dihal. Prah določenih materialov, kot npr. hrast ali bukev, velja za kancerogen, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromati, sredstvo za zaščito lesa). Z materialom, ki vsebuje azbest, smejo delajo le strokovnjaki.
  Med delom si privoščite odmor in razgibalne vaje za boljšo prekrvavitev prstov. Pri daljšem delu lahko vibracije povzročijo motnje prekrvavitve in živčnega sistema na prstih, rokah in zapestjih.

Električna varnost

▶ Preden začnete z delom, preverite, ali so v delovnem območju skriti električni vodi, plinske in vodovodne cevi. Zunanji kovinski deli na orodju lahko povzročijo električni udar, će nehote poškodujete električni vod pod napetostjo.

Skrbno ravnanje z električnimi orodji in njihova uporaba

Če nastavek blokira, električno orodje takoj izključite. Orodje se lahko obrne postrani.
▶ Preden orodje odložite, počakajte, da se ustavi.

2.4 Skrbno ravnanje z akumulatorskimi baterijami in njihova uporaba

▶ Upoštevajte posebne smernice za transport, skladiščenje in uporabo litij-ionskih akumulatorskih baterij.
- Akumulatorskih baterij ne izpostavljajte visokim temperaturam, neposredni sončni svetlobi in ognju.
- Akumulatorskih baterij ni dovoljeno razstavljati, stiskati, segrevati na temperaturo nad 80 °C ali sežigati.
▶ Ne uporabljajte ali ne polnite akumulatorskih baterij, ki jih je prizadel električni udar, so padle več kot en meter v globino ali pa so bile kako drugače poškodovane. V tem primeru se vedno obrnite na servis Hilti.
Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Odložite izdelek na negorljivo mesto, ki je dovolj oddaljeno od gorljivih materialov, kjer ga lahko opazujete, in počakajte, da se ohladi. V tem primeru se vedno obrnite na servis Hilti.

3 Opis

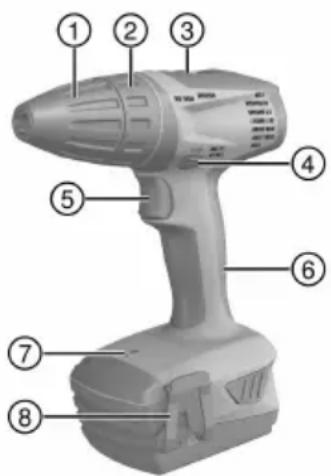

3.1 Pregled 1

① Hitrovpenjalna vrtalna glava
② Obroč za nastavitev vrtilnega momenta in vrtanje
③ Dvopoložajno stikalo
④ Stikalo za izbiro vrtenja v desno/levo z zaporo vklopa
⑤ Krmilno stikalo (z elektronskim krmiljenjem števila vrtljajev)

⑥ Ročaj

⑦ Lučka

⑨ Tipka za sprostitev z dodatno funkcijo aktiviranja prikaza stanja napolnjenosti

⑩ Prikaz stanja napolnjenosti in napak (litij-ionska akumulatorska baterija)

3.2 Namenska uporaba

Opisan izdelek je ročni akumulatorski vrtalni vijačnik. Namenjen je privijanju in odvijanju vijakov ter vrtanju v jeklo, les in plastiko.

• Za ta izdelek uporabljajte le litij-ionske akumulatorske baterije Hilti iz vrste modelov B14 in B22.
• Za te akumulatorske baterije uporabljajte le polnilnike serije C4/36 podjetja Hilti.

3.3 Indikator napolnjenosti

Prikaz stanja napolnjenosti litij-ionske akumulatorske baterije se prikaže po pritisku tipke za sprostitev.

Stanje Pomen
Svetijo 4 LED-diode. Stanje napolnjenosti: 75 %	do 100 %
Svetijo 3 LED-diode. Stanje napolnjenosti: 50 %	do 75 %
Svetita 2 LED-diodi. Stanje napolnjenosti: 25 %	do 50 %
Sveti 1 LED-dioda. Stanje napolnjenosti: 10 % do 25 %
1 LED-dioda utripa. Stanje napolnjenosti: < 10 %

Pri aktiviranem krmilnem stikalu odčitavanje napolnjenosti ni mogoče.

3.4 Obseg dobave

Vrtalni vijačnik, navodila za uporabo.

- Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti ali na spletu: www.hilti.group.

4 Tehnični podatki

4.1 Tehnični podatki

	SFC 14-A SFC 22-A
Nazivna napetost	14,4 V	21,6 V
Teža v skladu s postopkom EPTA 01	1,5 kg	2,4 kg
Število vrtljajev, 1. stopnja	0 vrt/min ...500 vrt/min	0 vrt/min ...600 vrt/min
Število vrtljajev, 2. stopnja	0 vrt/min ...1.700 vrt/min	0 vrt/min ...1.800 vrt/min
Vrtilni moment (maks.)	24 Nm	28 Nm
Nastavitev vrtilnega momenta (15 stopenj)	1,5 Nm ... 10 Nm	1,5 Nm ... 10 Nm

4.2 Akumulatorska baterija

Delovna napetost akumulatorske baterije	14,4 V
Temperatura okolice med delovanjem	-17 °C ... 60 °C
Temperatura skladiščenja	-20 °C ... 40 °C
Temperatura akumulatorske baterije ob začetku polnjenja	-10 °C ... 45 °C

4.3 Akumulatorska baterija

Delovna napetost akumulatorske baterije	21,6 V
Temperatura okolice med delovanjem	-17 °C ... 60 °C
Temperatura skladiščenja	-20 °C ... 40 °C
Temperatura akumulatorske baterije ob začetku polnjenja	-10 °C ... 45 °C

4.4 Informacije o hrupu in vrednosti tresljajev so določene v skladu z EN 60745

Vrednosti zvočnega tlaka in tresljajev, ki so navedene v teh navodilih, so izmerjene v skladu s standardnim merilnim postopkom in se lahko uporabijo za medsebojno primerjavo električnih orodij. Primerne so tudi za predhodno oceno izpostavljenosti. Navedeni podatki ponazarjajo dejansko uporabo električnega orodja. Če električno orodje uporabljate za druge namene, z neustreznimi nastavki ali ga ne vzdržujete pravilno, lahko vrednosti odstopajo. To lahko znatno poveča izpostavljenosti v celotnem delovnem časovnem obdobju. Za točno oceno izpostavljenosti je treba upoštevati tudi čas, ko je orodje izključeno ali pa deluje, a ni dejansko v uporabi. To lahko znatno zmanjša izpostavljenosti v celotnem delovnem časovnem obdobju. Upoštevajte

dodatne varnostne ukrepe za zaščito uporabnika pred učinkom zvoka in/ali tresljaji, na primer: Vzdrževanje električnega orodja in nastavkov, zaščita rok pred mrazom in organizacija poteka dela.

Vrednosti emisij hrupa

	SFC 14-A SFC 22-A
Raven emisije zvočnega tlaka ( L_pA )	69 dB(A) 69 dB(A)
Negotovost ravni zvočnega tlaka ( K_pA )	3 dB(A) 3 dB(A)
Raven zvočne moči	80 dB(A) 80 dB(A)
Negotovost ravni zvočne moči ( K_WA )	3 dB(A) 3 dB(A)

Skupna vrednost tresljajev

	SFC 14-A SFC 22-A
Emisijska vrednost vibracij pri vijačenju ( a_h )	< 2 m/ s^2 < 2 m/ s^2
Negotovost pri vijačenju (K)	1,5 m/ s^2 1,5 m/ s^2
Vrtanje v kovino ( a_h,D )	2,67 m/ s^2 2,67 m/ s^2
Negotovost pri vrtanju v kovino (K)	1,5 m/ s^2 1,5 m/ s^2

5 Priprava dela

PREVIDNO

Nevarnost poškodb zaradi nenamernega vklopa!

Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

5.1 Polnjenje akumulatorske baterije

1. Pred polnjenjem preberite navodila za uporabo polnilnika.
2. Pazite na to, da so stiki akumulatorske baterije in polnilnika čisti in suhi.
3. Akumulatorsko baterijo polnite samo z odobrenim polnilnikom.

5.2 Vstavljanje akumulatorske baterije

PREVIDNO

Nevarnost poškodb zaradi kratkega stika ali izpadle akumulatorske baterije!

▶ Preden vstavite akumulatorsko baterijo v orodje, se prepričajte, da na stikih akumulatorske baterije in orodja ni tujkov.
▶ Vedno poskrbite, da se akumulatorska baterija pravilno zaskoči.

1. Akumulatorsko baterijo pred prvo uporabo napolnite do konca.
2. Akumulatorsko baterijo vstavite v držalo orodja, da se slišno zaskoči.
3. Preverite, ali je akumulatorska baterija pravilno in varno nameščena v orodju.

5.3 Odstranjevanje akumulatorske baterije

1. Pritisnite gumbe za sprostitev akumulatorske baterije.
2. Odstranite akumulatorsko baterijo iz orodja.

Nevarnost poškodb. Orodje, ki vam pade iz rok, je lahko nevarno za uporabnika in druge.

▶ Pred začetkom dela preverite, ali je kavelj za pas varno pritrjen.

S kavljem za pas lahko orodje ob telesu pritrdite na pas. Kavelj za pas se lahko namesti za nošenje na desni ali levi strani.

1. Nastavite stikalo za preklop vrtenja v levo/desno v srednji položaj ali odstranite akumulatorsko baterijo iz orodja.
2. Preverite, ali je vtični del nastavka čist. Po potrebi vtični del očistite.
3. Odprite hitrovpenjalno vrtalno glavo.
4. Nastavek vstavite v hitrovpenjalno vrtalno glavo in jo trdno privijte, dokler ne zaslišite ponavljajočega mehanskega klikanja.
5. Preverite, ali je nastavek zanesljivo pritrjen.

6 Uporaba

Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

6.1 Izberite stopnjo 3

- Izberite stopnjo.

6.2 Nastavitev vrtenja v desno ali levo 4

Zapora preprečuje preklop med delovanjem motorja.

V srednjem položaju je krmilno stikalo blokirano (zapora vklopa).

Nastavite stikalo za izbiro vrtenja v desno/levo na želeno smer vrtenja.

6.3 Vklop

▶ Pritisnite na krmilno stikalo.

Število vrtljajev lahko glede na globino pritiskanja na krmilno stikalo brezstopenjsko spreminjate do maksimalnega števila vrtljajev.

6.4 Vijačenje

1. Z nastavitvenim obročem za nastavitev vrtilnega momenta in funkcije izberite želeni vrtilni moment.
2. S stikalom za izbiro vrtenja v desno/levo nastavite želeno smer vrtenja.

6.5 Vrtanje

1. Nastavitveni obroč za nastavitev vrtilnega momenta in funkcije zavrtite na simbol.
2. Stikalo za preklop vrtenja v levo/desno nastavite na vrtenje v desno.

6.6 Izklop

▶ Spustite krmilno stikalo.

6.7 Odstranjevanje nastavkov

1. Nastavite stikalo za preklop vrtenja v levo/desno v srednji položaj ali odstranite akumulatorsko baterijo iz orodja.
2. Odprite hitrovpenjalno vrtalno glavo.
3. Nastavek izvlecite iz hitrovpenjalne glave.

7 Nega in vzdrževanje

OPOZORILO

Nevarnost poškodb, kadar je nameščena akumulatorska baterija!

Pred servisnimi in vzdrževalnimi deli vedno odstranite akumulatorsko baterijo!

Nega orodja

• Sprijeto umazanijo previdno odstranite.
• Prezračevalne reže previdno očistite s suho krtačo.
• Za čiščenje ohišja uporabljajte samo rahlo navlaženo krpo. Za čiščenje ne uporabljajte čistil, ki vsebujejo silikon, ker lahko poškodujejo plastične dele.

Nega litij-ionskih akumulatorskih baterij

• Akumulatorska baterija mora biti vedno čista in nemastna.
• Za čiščenje ohišja uporabljajte samo rahlo navlaženo krpo. Za čiščenje ne uporabljajte čistil, ki vsebujejo silikon, ker lahko poškodujejo plastične dele.
• Preprečite vdor vlage.

Vzdrževanje

• Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno.
• Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj takoj popravi servis Hilti.
• Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.

Za varno delo uporabljajte le originalne nadomestne dele in potrošni material. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora najdete v servisnem centru Hilti Store ali na spletni strani: www.hilti.group.

8 Transport in skladiščenje akumulatorskih orodij

Transport

PREVIDNO

Nenameren vklop med transportom!

• Izdelke vedno transportirajte brez nameščene akumulatorske baterije!
  ▶ Odstranite akumulatorski bateriji.
• Akumulatorske baterije nikoli ne prevažajte nezaščitene med drugimi predmeti.
  Pred uporabo orodja in akumulatorskih baterij po daljšem prevozu najprej preverite, ali je morda prišlo do kakšnih poškodb.

Skladiščenje

PREVIDNO

Nenamerna poškodba zaradi poškodovanih akumulatorskih baterij oz. akumulatorskih baterij, iz katerih se izteka tekočina. !

• Izdelke vedno shranjujte brez nameščene akumulatorske baterije!
• Orodje in akumulatorske baterije hranite na hladnem in suhem mestu.
• Akumulatorskih baterij ne puščajte na soncu, na ogrevalnih telesih ali za steklenimi površinami.
  ▶ Orodje in akumulatorske baterije skladiščite izven dosega otrok ter nepooblaščenih oseb.
  Pred uporabo orodja in akumulatorskih baterij po daljšem skladiščenju najprej preverite, ali je morda prišlo do kakšnih poškodb.

9 Pomoč pri napakah

9.1 Pomoč pri motnjah

V primeru motenj, ki niso navedene v tej preglednici oziroma jih sami ne znate odpraviti, se obrnite na naš servis Hilti.

Motnja Možen vzrok	Rešitev
Orodje ne deluje.	Akumulatorska baterija ni povsem vstavljena.	► Akumulatorska baterija se mora zaskočiti z dvojnim klikom.
	Akumulatorska baterija je izpraznjena.	► Zamenjajte akumulatorsko baterijo, izpraznjeno akumulatorsko baterijo pa napolnite.
	Električna napaka.	► Akumulatorsko baterijo odstranite iz orodja in se obrnite na servis Hilti.
Motnja Možen vzrok Rešitev
Orodje ne deluje in ena LED dioda utripa.	-Akumulatorska baterija je izpra-znjena.	► Zamenjajte akumulatorsko ba-terijo, izpraznjeno akumulator-sko baterijo pa napolnite.
	Akumulatorska baterija je prevroča ali prehladna.	► Poskrbite, da akumulatorska baterija doseže priporočeno delovno temperaturo.
Stikala za vklop/izklop ni mo-goče pritisniti oz. je blokirano	-Stikalo za preklop vrtenja v levo/desno je v srednjem položaju.	► Stikalo za preklop vrtenja v levo/desno premaknite v levo ali desno.
LED-dioda 1 utripa. Akumulatorska baterija je izpra-znjena.		► Zamenjajte akumulatorsko ba-terijo, izpraznjeno akumulator-sko baterijo pa napolnite.
		Orodje je preobremenjeno (preko-račena meja območja uporabe).	► Pred izvajanjem kakršnih koli del preverite podatke o zmo-gljivosti svojega izdelka in jih upoštevajte. Glejte tehnične podatke.
Akumulatorska baterija se izprazni hitreje kot običajno.	Zelo nizka temperatura okolice.	► Pustite, da se akumulatorska baterija počasi segreje na sobno temperaturo.
Akumulatorska baterija se pri namestitvi ne zaskoči s slišnim dvojnim klikom.	Zaskočni mehanizem na akumula-torski bateriji je umazan.	► Očistite zaskočni mehanizem in vstavite akumulatorsko baterijo. Če težava ni odpravljena, poiščite servis Hilti.

10 Odstranjevanje

Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vašo odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.

Odstranjevanje akumulatorskih baterij

Zaradi nepravilnega odstranjevanja akumulatorskih baterij lahko pride do ogrožanja zdravja zaradi plinov ali iztekajoče tekočine.

▶ Poškodovanih akumulatorskih baterij ne pošiljajte!
- Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik.
- Akumulatorske baterije shranjujte zunaj dosega otrok.
- Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranjevanje odpadkov.

Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki!

11 China RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi)

Na spodnjih povezavah najdete preglednico z nevarnimi snovmi: qr.hilti.com/r4793 (SFC 14-A) in qr.hilti.com/r4833 (SFC 22-A).

Povezavo do preglednice RoHS najdete na koncu tega dokumenta v obliki kode QR.

12 Garancija proizvajalca naprave

▶ Prosimo, da se v primeru vprašanj obrnete na svojega lokalnega partnerja Hilti.

Originalne upute za uporabu

1 Podaci o dokumentaciji

Prije uporabe pročitajte uputu za uporabu

Električna sigurnost

Uporaba i rukovanje električnim alatom

Električna sigurnost

Pažljivo rukovanje i uporaba električnih alata

Ako električni alat blokira, odmah ga isključite. Uređaj se može bočno izmaknuti.
- Prije nego odložite električni alat, pričekajte dok se u potpunosti ne zaustavi.

2.4 Pažljivo rukovanje i uporaba akumulatorskih baterija

Bušilica-zavrtač, upute za uporabu.

- Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašem Hilti centru ili online na: www.hilti.group.

4.1 Tehnički podaci

	SFC 14-A SFC 22-A
Dimenzionirani napon	14,4 V 21,6 V
Težina prema EPTA-postupku 01	1,5 kg 2,4 kg
Broj okretaja u 1. brzini	0 o/min ...500 o/min	0 o/min ...600 o/min
Broj okretaja u 2. brzini	0 o/min ...1.700 o/min	0 o/min ...1.800 o/min
Zakretni moment (maks.)	24 Nm 28 Nm
Podešavanje zakretnog momenta (15 stupnjeva)	1,5 Nm ... 10 Nm	1,5 Nm ... 10 Nm

4.2 Akumulatorska baterija

Radni napon akumulatorske baterije	14,4 V
Okolna temperatura pri radu	-17 °C ... 60 °C
Temperatura skladištenja	-20 °C ... 40 °C
Temperatura akumulatorske baterije na početku punjenja	-10 °C ... 45 °C

4.3 Akumulatorska baterija

Radni napon akumulatorske baterije	21,6 V
Okolna temperatura pri radu	-17 °C ... 60 °C
Temperatura skladištenja	-20 °C ... 40 °C
Temperatura akumulatorske baterije na početku punjenja	-10 °C ... 45 °C

4.4 Informacije o buci i vrijednosti vibracije sukladno EN 60745
