Tipo de producto	Taladro atornillador inalámbrico
Marca	Hilti
Modelo	SFC 22-A
Tensión de batería	22 V (Li-Ion)
Capacidad de la batería	2,6 Ah
Velocidad en vacío (1ª velocidad)	0 - 400 rpm
Velocidad en vacío (2ª velocidad)	0 - 1 500 rpm
Par máximo	50 Nm
Portabrocas	Portabrocas de autoapriete 1,5 - 13 mm
Diámetro de perforación máx. (madera)	30 mm
Diámetro de perforación máx. (metal)	13 mm
Diámetro de perforación máx. (hormigón)	10 mm
Peso (sin batería)	1,2 kg
Dimensiones (L x A x P)	220 x 210 x 50 mm
Alimentación	Batería Li-Ion 22 V
Funciones principales	Perforación, atornillado, percusión
Mantenimiento y limpieza	Limpiar con un paño seco; no usar agua
Seguridad	Usar gafas de protección; desconectar la batería antes de cambiar el accesorio
Piezas de repuesto	Batería, cargador, portabrocas
Reparabilidad	Piezas disponibles a través del servicio Hilti
Información general	Taladro atornillador profesional con iluminación LED

Preguntas frecuentes - SFC 22-A HILTI

¿Cómo cambiar la batería del taladro Hilti SFC 22-A?

Para cambiar la batería, presione el botón de desbloqueo ubicado en la parte superior de la batería y tire hacia atrás. Inserte la batería nueva hasta que encaje con un clic.

¿Qué tipo de batería utiliza la Hilti SFC 22-A?

Utiliza una batería Li-Ion de 22 V, modelo compatible con la gama Hilti 22V. La capacidad estándar es de 2,6 Ah.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste del par ubicado detrás del portabrocas. Los números indican el nivel de par, del 1 (bajo) al 20 (alto). Use el símbolo de perforación para taladrar.

¿El taladro tiene modo de percusión?

Sí, el modo de percusión se activa girando el selector de modo al símbolo de martillo. Este modo es adecuado para perforar hormigón o mampostería.

¿Cómo limpiar el taladro Hilti SFC 22-A?

Use un paño seco y suave para limpiar la carcasa. Evite el contacto con agua o disolventes. Limpie regularmente las ranuras de ventilación.

¿Qué hacer si el taladro no arranca?

Verifique que la batería esté cargada y correctamente insertada. Si el problema persiste, revise el cargador y la batería. Consulte un centro de servicio Hilti si es necesario.

¿Cómo cambiar el portabrocas?

El portabrocas está atornillado. Inserte una llave Allen de 10 mm en el portabrocas y apriete. Gire el tornillo en sentido antihorario para desenroscar. Monte el nuevo portabrocas en sentido horario.

¿Cuál es la velocidad máxima del taladro?

En primera velocidad, la velocidad en vacío es de 400 rpm. En segunda velocidad, alcanza 1 500 rpm. Use la primera velocidad para aplicaciones de alto par.

¿Puedo usar el taladro para atornillar tornillos en metal?

Sí, ajuste el par adecuado para evitar pelar el tornillo. Use una velocidad lenta y una broca adecuada para metal.

¿Dónde puedo encontrar piezas de repuesto para la Hilti SFC 22-A?

Las piezas de repuesto están disponibles en distribuidores autorizados de Hilti o en línea en el sitio web de Hilti. Use el número de modelo para identificar las piezas compatibles.

MANUAL DE USUARIO SFC 22-A HILTI

es Manual de instrucciones original 39

Manual de instrucciones original

1 Información sobre la documentación

1.1 Acerca de esta documentación

• Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas.
• Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
• Conserve este manual de instrucciones siempre junto con el producto y entregue el producto a otras personas siempre acompañado del manual.

1.2 Explicación de símbolos

1.2.1 Avisos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las siguientes palabras de peligro:

PELIGRO!

- Término utilizado para un peligro inminente que puede ocasionar lesiones graves o incluso la muerte.

ADVERTENCIA

ADVERTENCIA!

- Término utilizado para un posible peligro que puede ocasionar lesiones graves o incluso la muerte.

PRECAUCIÓN

PRECAUCIÓN!

- Término utilizado para una posible situación peligrosa que puede ocasionar lesiones leves o daños materiales.

1.2.2 Símbolos en la documentación

En esta documentación se utilizan los siguientes símbolos:

Leer el manual de instrucciones antes del uso

Indicaciones de uso y demás información de interés

Manejo con materiales reutilizables

No tirar las herramientas eléctricas y las baterías junto con los desperdicios domésticos

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos:

Estos números hacen referencia a la figura correspondiente incluida al principio de este manual

3

La numeración describe el orden de los pasos de trabajo en la imagen y puede ser diferente de los pasos descritos en el texto

Los números de posición se utilizan en la figura Vista general y los números de la leyenda están explicados en el apartado Vista general del producto

Preste especial atención a este símbolo cuando utilice el producto.

1.3 Símbolos de productos

1.3.1 Símbolos en el producto

En el producto se utilizan los siguientes símbolos:

Taladrar sin percusión

/min

Revoluciones por minuto

Número de referencia de revoluciones en vacío

Corriente continua

Li-ion

Batería de Ion-Litio

Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripciones.

El producto permite la transferencia de datos inalámbrica, compatible con plataformas iOS y Android.

Nunca utilice la batería como herramienta de percusión.

No deje que la batería se caiga. No utilice baterías que hayan recibido algún golpe ni que estén dañadas de alguna otra forma.

1.4 Información del producto

Los productos han sido diseñados para usuarios profesionales y solo personal autorizado y debidamente formado puede utilizarlos y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.

La denominación del modelo y el número de serie están indicados en la placa de identificación.

- Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto → página 41

Datos del producto

Atornilladora con batería: SFC 22-A	SFC 14-A
Generación: 01
N.° de serie:

1.5 Declaración de conformidad

Bajo nuestra exclusiva responsabilidad, declaramos que el producto aquí descrito cumple con las directivas y normas vigentes. Encontrará una reproducción de la declaración de conformidad al final de esta documentación.

La documentación técnica se encuentra depositada aquí:

2.1 Indicaciones generales de seguridad para herramientas eléctricas

¡ADVERTENCIA! Lea con atención todas las instrucciones e indicaciones de seguridad. Si no se

tienen en cuenta las instrucciones e indicaciones de seguridad, podrían producirse descargas eléctricas, incendios o lesiones graves.

Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas.

Seguridad en el puesto de trabajo

• Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes.
  No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
  Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

Seguridad eléctrica

Evite el contacto corporal con superficies que tengan puesta a tierra, como tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica.

Seguridad de las personas

• Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones.
• Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramienta eléctrica

HILTI

empleada, se utiliza un equipo de seguridad personal adecuado como una mascarilla antipolvo, calzado de seguridad con suela antideslizante, casco de protección o protección para los oídos.

Evite una puesta en servicio fortuita de la herramienta. Asegúrese de que la herramienta eléctrica está apagada antes de alzarla, transportarla o conectarla a la batería. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente.
- Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento.
Evite adoptar posturas forzadas. Procure que la postura sea estable y manténgase siempre en equilibrio. De esta forma podrá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
- Utilice ropa adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.
Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese de que están conectados y de que se utilizan correctamente. El uso de un sistema de aspiración reduce los riesgos derivados del polvo.

Uso y manejo de la herramienta eléctrica

• No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo más seguro dentro del margen de potencia indicado.
  No utilice herramientas eléctricas con el interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse.
• Retire la batería antes de efectuar cualquier ajuste en la herramienta, cambiar accesorios o en caso de no utilizar la herramienta durante un tiempo prolongado. Esta medida preventiva evita el riesgo de conexión accidental de la herramienta eléctrica.
• Guarde las herramientas eléctricas que no utilice fuera del alcance de los niños. No permita utilizar la herramienta a ninguna persona que no esté familiarizada con ella o no haya leído este manual de instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
• Cuide su herramienta eléctrica de forma meticulosa. Compruebe si las piezas móviles de la herramienta funcionan correctamente y sin atascarse, y si existen piezas rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Encargue la reparación de las piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica.
• Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad.
• Utilice la herramienta eléctrica, los accesorios, útiles de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Uso y manejo de la herramienta de batería

Cargue las baterías únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar baterías de un tipo diferente al previsto para el cargador.
- Utilice únicamente las baterías previstas para la herramienta eléctrica. El uso de otro tipo de baterías puede provocar daños e incluso incendios.
Si no utiliza la batería, guárdela separada de clips, monedas, llaves, clavos, tornillos y demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos de la batería puede causar quemaduras o incendios.
La utilización inadecuada de la batería puede provocar fugas de líquido. Evite el contacto con este líquido. El líquido de la batería puede irritar la piel o producir quemaduras. En caso de contacto accidental, enjuague el área afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico.

Servicio Técnico

- Solicite que un profesional lleve a cabo la reparación de su herramienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica.

2.2 Indicaciones de seguridad para taladradoras

• Utilice las empuñaduras adicionales que se suministran con la herramienta. La pérdida del control puede causar lesiones.
• Sujete la herramienta por las empuñaduras aisladas cuando realice trabajos en los que el útil puede entrar en contacto con cables eléctricos ocultos. El contacto con los cables conductores puede traspasar la conductividad a las partes metálicas y producir descargas eléctricas.

2.3 Indicaciones de seguridad adicionales de la atornilladora

Seguridad de las personas

• Utilice el producto solo si está en perfecto estado técnico.
• Nunca efectúe manipulaciones o modificaciones en la herramienta.
• Utilice las empuñaduras adicionales que se suministran con la herramienta. La pérdida del control puede causar lesiones.
• Sujete siempre la herramienta con ambas manos por las empuñaduras previstas. Mantenga las empuñaduras secas y limpias.

- Evite tocar las piezas en movimiento. Existe riesgo de lesiones.

Durante el uso de la herramienta, lleve gafas protectoras adecuadas, casco de protección, protección para los oídos, guantes de protección y una mascarilla ligera.

Para cambiar el útil, utilice también guantes de protección. El contacto con el útil de inserción puede producir cortes y quemaduras.

- Utilice protección para los ojos. El material que sale disparado puede ocasionar lesiones en los ojos y en el cuerpo.

- Antes de iniciar el trabajo, consulte la clase de peligros derivados del polvo resultante del trabajo. Utilice un aspirador de obra con una clasificación de protección homologada conforme a las normas locales sobre la protección contra el polvo. El polvo procedente de materiales como pinturas con plomo, determinadas maderas, hormigón/mampostería/rocas con cuarzo, así como minerales y metal puede ser nocivo para la salud.

Procure una buena ventilación en el lugar de trabajo y utilice en caso necesario una mascarilla adecuada para cada clase de polvo. El contacto con el polvo o su inhalación puede provocar reacciones alérgicas o asfixia al usuario o a personas que se encuentren en su entorno. Existen determinados tipos de polvo, como puede ser el de roble o el de haya, catalogados como cancerígenos, especialmente si se encuentran mezclados con aditivos usados en el tratamiento de la madera (cromato, agente protector para la madera). Únicamente expertos cualificados están autorizados a manipular materiales que contengan asbesto.

- Efectúe pausas durante el trabajo, así como ejercicios de los dedos para mejorar la circulación. En el caso de trabajos de larga duración, las vibraciones pueden causar alteraciones en el sistema nervioso o en los vasos sanguíneos de los dedos, las manos u otras articulaciones de las manos.

Seguridad eléctrica

- Antes de empezar a trabajar, compruebe si la zona de trabajo oculta cables eléctricos, tuberías de gas o cañerías de agua. Las partes metálicas exteriores de la herramienta pueden provocar una descarga eléctrica si se daña por error un cable eléctrico.

Manipulación y utilización segura de las herramientas eléctricas

• Desconecte inmediatamente la herramienta eléctrica si se bloquea el útil. La herramienta se puede desviar lateralmente.
• Espere hasta que la herramienta eléctrica se haya detenido antes de dejarla en ninguna superficie.

2.4 Manipulación y utilización segura de las baterías

Tenga en cuenta las directivas especiales en materia de transporte, almacenamiento y manejo de las baterías de Ion-Litio.
- Mantenga las baterías alejadas de altas temperaturas, radiación solar directa y fuego.
Las baterías no se deben destruir, comprimir, calentar por encima de 80 °C o quemar.
No utilice ni cargue baterías que hayan recibido algún golpe, que hayan caído desde una altura superior a un metro o que estén dañadas de alguna otra forma. En este caso, póngase siempre en contacto con el Hilti Servicio Técnico.
Si al tocar la batería detecta que está muy caliente, puede deberse a una avería en la misma. Coloque el producto en un lugar visible, no inflamable y alejado de materiales inflamables, y deje que se enfríe. En este caso, póngase siempre en contacto con el Hilti Servicio Técnico.

3 Descripción

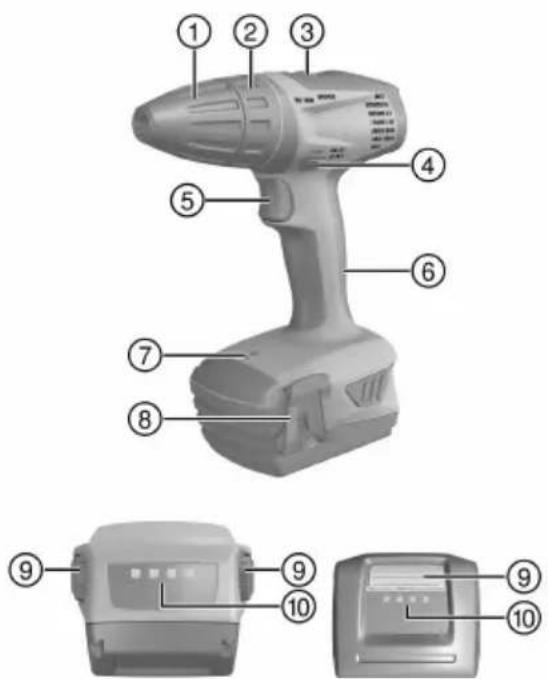

3.1 Vista general

① Portabrocas de sujeción rápida
② Anillo de ajuste para par de giro y taladrado
③ Selector de dos velocidades
④ Interruptor de conmutación derecha/izquierda con bloqueo de conexión
⑤ Conmutador de control (con control electrónico de velocidad)
⑥ Empuñadura
⑦ Lámpara
⑧ Colgador de cinturón (opcional)
⑨ Teclas de desbloqueo con función adicional de activación del indicador del estado de carga
⑩ Indicador del estado de carga y de averías (batería de Ion-Litio)

3.2 Uso conforme a las prescripciones

El producto descrito es un taladro atornillador de guiado manual con alimentación por batería. Sirve para atornillar y aflojar tornillos y para taladrar en acero, madera y plástico.

Para este producto utilice únicamente las baterías Ion-Litio de Hilti de las series B14 y B22.
Para estas baterías utilice exclusivamente los cargadores de Hilti de la serie C4/36.

3.3 Indicador del estado de carga

El estado de carga de la batería de lon-Litio se visualiza pulsando la tecla de desbloqueo.

Estado Significado
4 LED encendidos. Estado de carga: 75 % a 100 %
3 LED encendidos. Estado de carga: 50 % a 75 %
2 LED encendidos. Estado de carga: 25 % a 50 %
1 LED encendido. Estado de carga: 10 % a 25 %
1 LED parpadea. Estado de carga: < 10 %

Si el conmutador de control está accionado no se puede consultar el estado de carga.

3.4 Suministro

Taladro atornillador, manual de instrucciones.

- Encontrará otros productos del sistema autorizados para su producto en su Centro Hilti o en internet, en www.hilti.group.

4.1 Datos técnicos

	SFC 14-A SFC 22-A
Tensión nominal	14,4 V 21,6 V
Peso según procedimiento EPTA 01	1,5 kg 2,4 kg
Número de revoluciones de la 1.^a velocidad	0 rpm ... 500 rpm	0 rpm ... 600 rpm
Número de revoluciones de la 2.^a velocidad	0 rpm ... 1.700 rpm	0 rpm ... 1.800 rpm
Par de giro (máx.)	24 Nm 28 Nm
Ajuste del par de giro (15 niveles)	1,5 Nm ... 10 Nm	1,5 Nm ... 10 Nm

4.2 Batería

Tensión de servicio de la batería	14,4 V
Temperatura ambiente en funcionamiento	-17 °C ... 60 °C
Temperatura de almacenamiento	-20 °C ... 40 °C
Temperatura de la batería al comenzar la carga	-10 °C ... 45 °C

4.3 Batería

Tensión de servicio de la batería	21,6 V
Temperatura ambiente en funcionamiento	-17 °C ... 60 °C
Temperatura de almacenamiento	-20 °C ... 40 °C
Temperatura de la batería al comenzar la carga	-10 °C ... 45 °C

4.4 Información sobre la emisión de ruidos y valores de vibración según EN 60745

Los valores de vibración y de presión acústica indicados en estas instrucciones han sido medidos conforme a los procedimientos de medición homologados y pueden utilizarse para la comparación de diferentes herramientas eléctricas. También resultan útiles para realizar un análisis de los riesgos de exposición. Los datos indicados son específicos para las aplicaciones principales de la herramienta eléctrica. Los datos pueden, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones o con útiles de inserción distintos, o si se ha efectuado un mantenimiento insuficiente de la herramienta. En estos casos, los riesgos de exposición podrían aumentar considerablemente durante toda la sesión de trabajo. A fin de obtener un análisis preciso de los riesgos de exposición, también deben tenerse en cuenta los períodos en los que la herramienta está desconectada o está en marcha, pero no realmente en uso. De este modo, los riesgos de exposición podrían reducirse considerablemente durante toda la sesión de trabajo. Adopte medidas de seguridad adicionales para proteger al usuario del efecto del ruido y de las vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y los útiles de inserción, mantener las manos calientes, organización de los procesos de trabajo, etc.

Valores de emisión de ruidos

	SFC 14-A	SFC 22-A
Nivel de presión acústica de emisiones ( L_pA )	69 dB(A)	69 dB(A)
Incertidumbre del nivel de intensidad acústica ( K_pA )	3 dB(A)	3 dB(A)
Nivel de potencia acústica	80 dB(A)	80 dB(A)
Incertidumbre del nivel de potencia acústica ( K_wA )	3 dB(A)	3 dB(A)

Valores de vibración totales

	SFC 14-A	SFC 22-A
Valor de emisión de vibraciones al atornillar ( a_h )	< 2 m/s ^2	< 2 m/s ^2
Incertidumbre al atornillar (K)	1,5 m/s ^2	1,5 m/s ^2
Taladrar en metal ( a_h,D )	2,67 m/s ^2	2,67 m/s ^2
Incertidumbre al taladrar en metal (K)	1,5 m/s ^2	1,5 m/s ^2

5 Preparación del trabajo

PRECAUCIÓN

Riesgo de lesiones por arranque involuntario.

• Antes de insertar la batería, asegúrese de que el producto correspondiente esté desconectado.
• Retire la batería antes de realizar ajustes en la herramienta o de cambiar accesorios.

Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

5.1 Carga de la batería

1. Antes de cargarla, lea el manual de instrucciones del cargador.
2. Asegúrese de que los contactos de la batería y del cargador estén limpios y secos.
3. Cargue la batería en un cargador autorizado.

5.2 Colocación de la batería

PRECAUCIÓN

Riesgo de lesiones por cortocircuito o caída de la batería.

• Antes de insertar la batería, asegúrese de que los contactos de la batería y del producto estén libres de cuerpos extraños.
  ▶ Asegúrese de que la batería encaje siempre correctamente.

• Cargue por completo la batería antes de la primera puesta en servicio.

• Coloque la batería en el soporte de la herramienta hasta que encaje de forma audible.
• Compruebe que la batería está bien colocada.

5.3 Extracción de la batería

1. Pulse las teclas de desbloqueo de la batería.
2. Extraiga la batería de la herramienta.

5.4 Montaje del colgador de cinturón (opcional) 2

ADVERTENCIA

Riesgo de lesiones. Si se cae la herramienta, usted u otras personas pueden verse en peligro.

- Antes de iniciar el trabajo, compruebe que el colgador de cinturón está fijado con seguridad.

Con el colgador de cinturón puede fijar la herramienta en el cinturón de forma que quede pegada al cuerpo. El colgador de cinturón puede montarse para llevar la herramienta tanto a la derecha como a la izquierda.

▶ Monte el colgador de cinturón.

5.5 Colocación del útil de inserción

1. Sitúe el conmutador de giro a la derecha/izquierda en la posición central o retire la batería de la herramienta.
2. Compruebe si el extremo de inserción del útil está limpio. Límpielo en caso necesario.
3. Abra el portabrocas de sujeción rápida.
4. Inserte el útil en el portabrocas de sujeción rápida y apriete el portabrocas de sujeción rápida hasta que oiga varios clics.
5. Compruebe que el útil de inserción quede fijado de forma segura.

6 Manejo

Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.

6.1 Selección de la velocidad 3

▶ Seleccione la velocidad.

6.2 Ajuste del giro a la derecha o a la izquierda 4

Un bloqueo impide la conmutación con el motor en marcha. En la posición central, el conmutador de control está bloqueado (bloqueo de conexión).

- Ajuste el conmutador de giro a la derecha/izquierda en la posición de giro deseada.

6.3 Conexión

▶ Pulse el conmutador de control.

Según la profundidad a la que se presione el conmutador de control, se puede ajustar la velocidad de forma continua hasta la velocidad máxima.

6.4 Atornillado

1. Con el anillo de ajuste del par de giro y la función, ajuste el par de giro necesario.
2. Ajuste con el conmutador de giro a la derecha/izquierda la dirección de giro deseada.

6.5 Taladrado

1. Coloque el anillo de ajuste en el símbolo para seleccionar el par de giro y la función.
2. Ajuste el conmutador de giro a la derecha/izquierda en giro a la derecha.

6.6 Desconexión

- Suelte el conmutador de control.

6.7 Extracción del útil de inserción

1. Sitúe el conmutador de giro a la derecha/izquierda en la posición central o retire la batería de la herramienta.
2. Abra el portabrocas de sujeción rápida.
3. Extraiga el útil de inserción del portabrocas de sujeción rápida.

7 Cuidado y mantenimiento

ADVERTENCIA

Riesgo de lesiones con la batería colocada!

- Extraiga siempre la batería antes de llevar a cabo tareas de cuidado y mantenimiento.

Mantenimiento de la herramienta

• Retire con cuidado la suciedad fuertemente adherida.
• Limpie cuidadosamente las rejillas de ventilación con un cepillo seco.
• Limpie la carcasa utilizando únicamente un paño ligeramente humedecido. No utilice limpiadores que contengan silicona, ya que podría afectar a las piezas de plástico.
• Mantenga la batería limpia y sin residuos de aceite o grasa.
• Limpie la carcasa utilizando únicamente un paño ligeramente humedecido. No utilice limpiadores que contengan silicona, ya que podría afectar a las piezas de plástico.
• Evite la penetración de humedad.

Cuidado de las baterías de Ion-Litio

Mantenimiento

• Compruebe con regularidad si las piezas visibles están dañadas o si los elementos de manejo funcionan correctamente.
• No utilice el producto si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen.

- Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.

Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group.

8 Transporte y almacenamiento de las herramientas alimentadas por batería

Transporte

PRECAUCIÓN

Arranque involuntario en el transporte!

- Transporte sus productos siempre sin batería.

▶ Retire las baterías.
- No transporte nunca las baterías sin embalaje.
- Compruebe si la herramienta o las baterías presentan daños tras haber sido transportadas durante mucho tiempo.

Almacenamiento

PRECAUCIÓN

Daños imprevistos debido a una batería defectuosa o agotada!

• Guarde su productos siempre sin batería.
• Guarde la herramienta y las baterías en un lugar lo más seco y fresco posible.
• No guarde nunca las baterías en un lugar expuesto al sol, sobre un radiador o detrás de una luna de cristal.
• Guarde la herramienta y las baterías fuera del alcance de niños y personas no autorizadas.
• Compruebe si la herramienta o las baterías presentan daños tras haber sido almacenadas durante mucho tiempo.

9 Ayuda sobre averías

9.1 Ayuda en caso de averías

Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti.

Anomalía Posible causa Solución
La herramienta no funciona.	La batería no se ha insertado completamente.	→ Introduzca la batería hasta que encaje y se oiga un doble clic
	La batería está descargada. ▶ Cambie la batería y cargue la que se encuentra descargada.
	Error en el sistema eléctrico.	→ Extraiga la batería de la herramienta y póngase en contacto con el Servicio Técnico de Hit
La herramienta no funciona y parpadea un LED.	La batería está descargada. ▶ Cambie la batería y cargue la que se encuentra descargada.
	La batería está demasiado caliente o fría.	→ Deje que la batería alcance la temperatura de trabajo recomendada.
El interruptor de conexión y desconexión no se puede pulsar o está bloqueado.	El conmutador de giro a la derecha/izquierda está en la posición central.	→ Presione el conmutador de giro a la derecha/izquierda hacia la izquierda o la derecha.
El LED 1 parpadea.	La batería está descargada.	→ Cambie la batería y cargue la que se encuentra descargada.
	La herramienta está sobrecargada (límites de aplicación superados).	→ Antes de realizar cualquier trabajo, observe los datos de rendimiento de su producto. Véase «Datos técnicos».
La batería se descarga con mayor rapidez que de cos-tumbre.	Temperatura ambiente demasiado baja.	► Deje que la batería alcance poco a poco la temperatura ambiente.
La batería no se encaja con un doble clic audible.	Suciedad en las lengüetas de la batería.	► Limpie las pestañas y encaje la batería. Si el problema persiste, póngase en contacto con el Servicio Técnico de Hilti.

10 Reciclaje

Las herramientas Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.

Eliminación de las baterías

Los gases y líquidos originados por una eliminación indebida de las baterías pueden ser perjudiciales para la salud.

• No envíe baterías dañadas bajo ningún concepto.
• Cubra las conexiones con un material no conductor para evitar cortocircuitos.
  ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños.
  ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos.

No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos.

11 China RoHS (Directiva sobre restricciones a la utilización de sustancias peligrosas)

Puede ver la tabla de sustancias peligrosas en los siguientes enlaces: qr.hilti.com/r4793 (SFC 14-A) y qr.hilti.com/r4833 (SFC 22-A).

Al final de esta documentación encontrará, en forma de código QR, un enlace a la tabla sobre la directiva RoHS.

12 Garantía del fabricante

Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti.

2.1 Normas de segurança gerais para ferramentas eléctricas

3.3 Indicador do estado de carga

4.1 Características técnicas

5.4 Montar o gancho de cinto (opcional) 2

AVISO
