NAUDOJIMO INSTRUKCIJA DWP 10 HILTI

1 Informacija apie naudojimo instrukciją

1.1 Apie šią naudojimo instrukcija

• Ispėjimas! Prieš pradėdami naudoti prietaisą įsitikinkite, kad perskaitėte ir supratote prie prietaiso pridedamą naudojimo instrukciją, įskaitant instrukcijas, saugos ir įspėjamuosius nurodymus, paveikslėlius ir specifikacijas. Svarbiausia susipažinkite su visomis instrukcijomis, saugos ir įspėjamaisiais nurodymais, paveikslėliais, specifikacijomis be sudėtinėmis dalimis ir funkcijomis. Nesilaikant šio reikalavimo, kyla elektros smūgio, gaisro ir (arba) sunkių sužalojimų pavojus. Vėlesniam naudojimui išsaugokite naudojimo instrukciją, įskaitant visas instrukcijas, saugos ir įspėjamuosius nurodymus.
• HILTI prietaisai yra skirti profesionalams, todėl juos naudoti, atlikti jų techninės priežiūros ir remonto darbus leidžiama tik įgaliotam, instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neinstruktuoto personalo netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo priedai gali kelti pavojų.
• Pridedama naudojimo instrukcija atitinka naujausią technikos lygį spausdinimo momentu. Naujausią versiją visada rasite internetu „Hilti“ prietaisų pusłapyje. Sekite nuorodą arba QR kodą šioje naudojimo instrukcijoje, pažymėtą simbolių.
• Kitiems asmenims prietaisą perduokite tik kartu su šia naudojimo instrukcija.

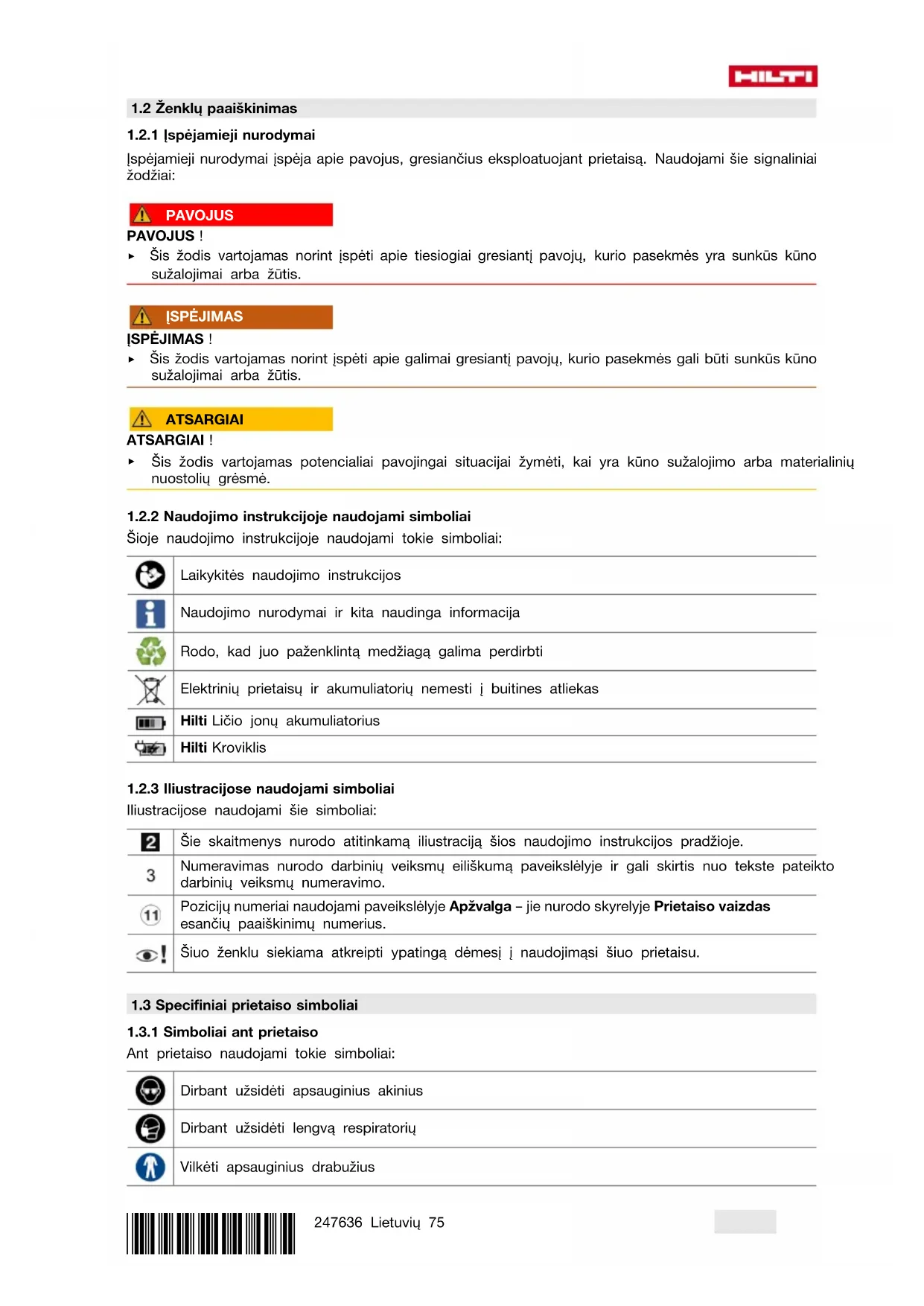

1.2 Ženklu paaiškinimas

1.2.1 |spėjamieji nurodymai

Įspėjamieji nurodymai įspėja apie pavojus, gresiančius eksploatuojant prietaisą. Naudojami šie signaliniai žodžiai:

PAVOJUS

PAVOJUS!

- Šis žodis vartojamas norint įspėti apie tiesiogiai gresiantį pavojų, kurio pasekmės yra sunkūs kūno sužalojimai arba žūtis.

ISPÉJIMAS

ISPÈJIMAS!

- Šis žodis vartojamas norint įspėti apie galimai gresiantį pavojų, kurio pasekmės gali būti sunkūs kūno sužalojimai arba žūtis.

ATSARGIAI

ATSARGIAI!

- Šis žodis vartojamas potencialiai pavojingai situacijai žymėti, kai yra kūno sužalojimo arba materialinių nuostolių grėsmė.

1.2.2 Naudojimo instrukcijoje naudojami simboliai

Šioje naudojimo instrukcijoje naudojami tokie simboliai:

Laikykitės naudojimo instrukcijos

Naudojimo nurodymai ir kita naudinga informacija

Rodo, kad juo paženklintą medžiagą galima perdirbti

Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas

Hilti Ličio jonų akumuliatorius

Hilti Kroviklis

1.2.3 Iliustracijose naudojami simboliai

Iliustracijose naudojami šie simboliai:

Šie skaitmenys nurodo atitinkamą iliustraciją šios naudojimo instrukcijos pradžioje.

3

Numeravimas nurodo darbinių veiksmų eiliškumą paveikslėlyje ir gali skirtis nuo tekste pateikto darbinių veiksmų numeravimo.

Poziciju numeriai naudojami paveikslėlyje Apžvalga – jie nurodo skyrelyje Prietaiso vaizdas esančių paaiškinimų numerius.

Šiuo ženklu siekiama atkreipti ypatingą dėmesį i naudojimąsi šiuo prietaisu.

1.3 Specifiniai prietaiso simboliai

1.3.1 Simboliai ant prietaiso

Ant prietaiso naudojami tokie simboliai:

Dirbant užsidėti apsauginius akinius

Dirbant užsidėti lengvą respiratorių

Vilkėti apsauginius drabužius

1.4 Informacija apie prietaisą

HILTI gaminiai yra skirti profesionalams, todėl juos naudoti, techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neapmokyto personalo, netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo reikmenys gali kelti pavojų.

Tipas ir serijos numeris yra nurodyti firminėje duomenų lentelėje.

- Serijos numerį perkelkite į toliau nurodytą lentelę. Kreipdamiesi su prietaisu susijusiais klausimais į mūsu atstovybę ar techninės priežiūros centra, visada nurodykite šiuos prietaiso duomenis.

Prietaiso duomenys

Vandens padavimo jrenginys DWP 10
Karta: 01
Serijos numeris:

2 Sauga

2.1 Bendrieji saugos nurodymai

⚠ ISPĖJIMAS Perskaitykite visus ant šio prietaiso esančius saugos nurodymus, instrukcijas, paveikslėlius ir techninius duomenis.

Išsaugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte i juos pažvelgti ateityje.

Sauga darbo vietoje

▶ Pasirūpinkite, kad darbo vieta visada būtų švari ir gerai apšviesta. Netvarkinga ar blogai apšviesta darbo vieta gali tapti nelaimingu atsitikimų priežastimi.
▶ Nedirbkite sprogioje aplinkoje, kurioje yra degių skysčių, duju arba dulkių.
- Isitikinkite, kad prietaisas tokiose vietose negalès nuriedèti arba nukristi.
▶ Prietaiso netransportuokite kranu arba kélimo priemone. Transportuojant prietaisas turi būti be slégio.

Žmonių sauga

• Dirbdami su prietaisu būkite atidūs, sutelkite dėmesį i darbą ir vadovaukitės sveika nuovoka. Nenaudokite prietaiso, jeigu esate pavargęs arba apsvaigęs nuo narkotinių medžiagų, alkoholio ar vaistų. Neatidumo akimirka dirbant su produktu gali tapti rimtų sužalojimų priežastimi.
  Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius apsauginius batus, apsauginį šalma, ausines ir kt., priklausomai nuo prietaiso tipo ir naudojimo, sumažėja rizika susižaloti.
  Venkite nepatogių kūno padėčių. Dirbdami stovėkite tvirtai ir visada išlaikykite kūno pusiausvyrą.
  Vilkėkite tinkamą aprangą. Nevilkėkite plačių drabužių, nesidėkite papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus ir ilgus plaukus gali įtraukti besisukančios prietaiso dalys.
  ▶ Laikykitės nacionalinių sveiktos ir saugos reikalavimų.
  Pumpuodami visada stebėkite manometra, kad neviršytumėte maksimalaus purškimo slėgio. Prieš pradėdami pildyti, po naudojimo, prieš pradėdami techninės priežiūros darbus, nutraukę darba ir norėdami padėti sandėliuoti, iš gaminio išleiskite slėgį.

Rūpestinga gaminio priežiūra ir naudojimas

▶ Prietaisą ir reikmenis naudokite tik tada, kai jie yra techniškai tvarkingi.
▶ Prietaisą ir reikmenis draudžiama keisti ar atlikti kitokius jų pakeitimus.
Užtikrinkite, kad dirbant su gaminiu šalia nebūtu vaikų ir pašalinių asmenų.
▶ Ši prietaisą leidžiama naudoti tik asmenims, susipažinusiem s su juo, instruktuotiems dėl saugaus jo naudojimo ir suprantantiems dėl jo naudojimo galinčius kilti pavojus. Prietaisas nėra skirtas vaikams. Vaikus būtina prižiūrėti, siekiant užtikrinti, kad jie su šiuo prietaisu žaistų.
Kai aplinkos temperatūra yra žemesné už užšalimo temperatūra, kontroliuokite, kad prietaise neliktų vandens. Užšales vanduo plėsdamasis prietaiso dalyse gali padaryti materialinės žalos.
- Žarnoms ir vožtuvams prapūsti visada naudokite suslėgta orą. Taip išvengsite kontakto su kenksmingomis medžiagomis.
▶ Nepalikite prietaiso stovėti saulės atokaitoje. Įsitikinkite, kad jis nejšilo virš maksimalios darbinės temperatūros. Prietaisą saugokite nuo užšalimo ir amoniako.
▶ Prietaisą naudokite tik su vandeniu. Nepilkite i indą chemikalų ir kitokių skysčių.
▶ I prietaisą pilkite tik švaraus vandens. Nešvarumai gali pažeisti siurblį. Indą saugokite nuo smėlio, gręžimo purvo ir kitų nešvarumų.

• lvertinkite aplinkos įtaka. Nenaudokite prietaiso tokiose vietose, kur yra gaisro arba sprogimo pavojus.
  Nenaudojamus prietaisus laikykite saugioje vietoje. Nenaudojami prietaisai turi būti saugomi sausoje, aukščiau pakeltoje arba rakinamoje, vaikams neprieinamoje vietoje.

Techninė priežiūra

- Prietaisą remontuoti leidžiama tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip galima užtikrinti, kad bus išlaikytas prietaiso naudojimo saugumas.

3 Aprašymas

3.1 Prietaiso vaizdas

① Indas
② Pripildymo kiekio indikatorius
③ Kaištis
④ Manometras
⑤ Apsauginis vožtuvas
⑥ Pompa
⑦ I žarna įstatoma įmova su rutuliniu čiaupu
⑧ Žarna
⑨ Žarnos kištukinė mova
⑩ Išleidimo anga

3.2 Naudojimas pagal paskirti

Čia aprašytas prietaisas yra slėginis vandens indas, skirtas aušinimo ir plovimo skysčiams paduoti į gręžimo įrenginius, betono pjūklus ar abrazyvinio pjaustymo mašinas. Jame paprastai naudojamas vanduo.

3.3 Netinkamas naudojimas

Šis prietaisas néra skirtas:

• degiems skysčiams
• vandenilio peroksidui ir panašioms deguonį išskiriančioms medžiagoms
• ardančioms (ėsdinančioms) medžiagoms (dezinfekavimo ir impregnavimo skysčiams, rūgštims, šarmams)
  • amoniako turintiems skysčiams
• tirpikliams ir tirpiklių turintiems skysčiams
• tirštiems, lipniems arba sudarantiems nuosėdas skysčiams (dažams, tepalams)
  • sąlyčiui su maisto produktais

Šis prietaisas jokiomis aplinkybėmis neturi būti naudojamas:

- su išoriniais slėgio šaltiniais

- skysčiams laikyti ir sandėliuoti

- kaip dušas akims plauti

3.4 Tiekiamas komplektas

Indas su siurbliu, žarna su jungtimis, naudojimo instrukcija

Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group

4 Gaminio savybès

Indas yra pagamintas iš plieno ir padengtas poliesteriu.

Tuščio prietaiso svoris	5,2 kg
Bendrasis tūris	13 l
Maksimalus pripildymo kiekis	10 l
Techninis skysčio likutis	0,03 l
Maksimalus darbinis slėgis	6 bar
Maksimali darbinė temperatūra	40 °C

5 Paruošimas darbui

5.1 Vandens padavimo jrenginio surinkimas 2

1. Prieš surinkimą patikrinkite, ar indas, pompa ir žarna nėra pažeisti.
2. Žarną įstatykite i išleidimo angą (1).
3. Tuščia vandens padavimo irenginj pripumpuokite iki 2 bar (2).
   ▶ Per 30 min slėgis neturi sumažėti daugiau kaip 0,5 bar!
4. Patikrinimui ištraukite apsauginio vožtuvo raudoną mygtuką (3).
   ▶ Slègis turi nukristi.

5.2 Vandens padavimo jrenginio pripildymas ir paruošimas 3, 4

1. Apsauginio vožtuvo raudoną mygtuką traukite aukštyn tol, kol inde neliks slėgio (1).
2. Spauskite siurblio rankeną žemyn ir sukite ją prieš laikrodžio rodyklę (2).
   ▶ Siurblio rankena yra užblokuota.
3. Išsukite siurblj iš indo (3).
4. l inda ipilkite vandens (4).
5. Žarna patikrinkite pripildymo lygi.
6. Permatoma žarną kelis kartus perveskite per indą iš viršaus žemyn (5).

Skysčio lygis žarnoje ir inde susilygina. Tada žarnoje matomas skysčio lygis atitinka indo pripildymo lygi, kurj galite pasižiūrėti skalėje.

1. Siurblj jsukite j inda (6).
2. Spauskite siurblio rankeną žemyn ir sukite ją pagal laikrodžio rodyklę (1).
   ▶ Siurblio rankena yra atblokuota (2).
3. Inde sukurkite apie 2 bar slègi (3).
   ▶ Maksimalus slėgis neturi būti didesnis kaip 6 bar (raudonas brūkšnys manometre).
4. Viršijus maksimalų slėgį, suveikia apsauginis vožtuvas ir viršslėgis panaikinamas.
5. Pompos rankeną spauskite žemyn ir sukite prieš laikrodžio rodyklę.
   ▶ Pompos rankena yra užfiksuota.

6 Naudojimas

6.1 Naudojimas 5

1. Slėginio vandens indo kištukinę movą sujunkite su įstatoma įmova (1).
2. Atsukite rutulinį čiaupa.
   Prasideda skysčio padavimas.
3. Skysčio kiekj galima reguliuoti rutuliniu čiaupu.
4. Jei slėgis nukrenta žemiau 1 bar, dar papumpuokite (2).
5. Jei indas yra tuščias, jį papildykite 78.

6.2 Baige naudoti 6

1. Raudoną apsauginio vožtuvo mygtuką traukite aukštyn tol, kol indo slėgis sumažės iki nulio.
2. Užsukite rutulinį čiaupą ir atjunkite kištukinę movą nuo įstatomos įmovos (1).

3. Pompos rankeną užfiksuokite.

4. Pompa išsukite iš indo.

5. Iš indo išpilkite likusj vandenj.
6. Vandens padavimo jrenginj nuvalykite drėgna šluoste.
7. Žarną suvyniokite ant indo ir jos kištukinę movą użmaukite ant vandens padavimo įrenginio kaiščio (2).
8. Vandens padavimo jrenginj džiovinkite ir laikykite sausoje, nuo saulės spindulių ir šalčio apsaugotoje aplinkoje.

7 Techninė priežiūra ir aptarnavimas

7.1 Techninės priežiūros ir einamojo remonto darbai

1. Prietaisą reguliariai tikrinkite.

- Rekomenduojame kas 2 metus atlikti išorinį ir kas 5 metus – vidinį tikrinimą, taip pat kas 10 metų – pasitelkus kvalifikuotus specialistus – atlikti atsparumo bandymą

1. Pompą išmontuokite [1] ir tirštuoju tepalu patepkite apvalaus skerspjūvio tarpiklj [a] ir manžetę [b].
2. Šiuos techninės priežiūros darbus visada vykdykite po 50-ojo naudojimo, tačiau ne rečiau kaip vieną kartą per metus!

Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas. Mūsų aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group.

8 Pagalba sutrikus veikimui

Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centra.

8.1 Sutrikimų lentelė

Sutrikimas Galima priežastis	Sprendimas
Slėgis vandens padavimo įrenginyje nedidėja	Pompa nepriveržta	▸ Pompą stipriai priveržkite.
	Pompos apvalaus skerspjūvio tar-piklio defektas	▸ Prietaisą pristatykite remontuoti i Hilti techninės priežiūros centra.
	Manžetės defektas	▸ Prietaisą pristatykite remontuoti i Hilti techninės priežiūros centra.
Pompos viršuje veržiasi skys-tis	Užteršta arba sugadinta vožtuvo lėkštelė	▸ Vožtuvo lėkštelę valykite arba prietaisą pristatykite remontuoti i Hilti techninės priežiūros centra.
Per anksti suveikia apsauginis vožtuvas	Apsauginio vožtuvo gedimas	▸ Prietaisą pristatykite remontuoti i Hilti techninės priežiūros centra.
Manometras nerodo slėgio inde	Manometro gedimas	▸ Prietaisą pristatykite remontuoti i Hilti techninės priežiūros centra.

9 Utilizavimas

Šio prietaiso nemeskite i buitinius šiukšlynus!

Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.

10 Gamintojo teikiama garantija

Kilus klausimų dėl garantijos sąlygų, kreipkitės i vietinį Hilti partnerį.

11 Daugiau informacijos

Daugiau informacijos apie valdymą, technika, aplinką ir perdirbima rasite šiuo adresu: qr.hilti.com/manual/?id=247636

Šią nuoroda taip pat rasite dokumentacijos gale kaip QR koda.

12 Gamintojo informacija

3585 serijos gaminiai HILTI DWP10 tenkina slėginių prietaisų direktyvos 2014/68/ES reikalavimus ir yra paženklinti CE ženklu.

Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį.
