用户手册 DWP 10 HILTI

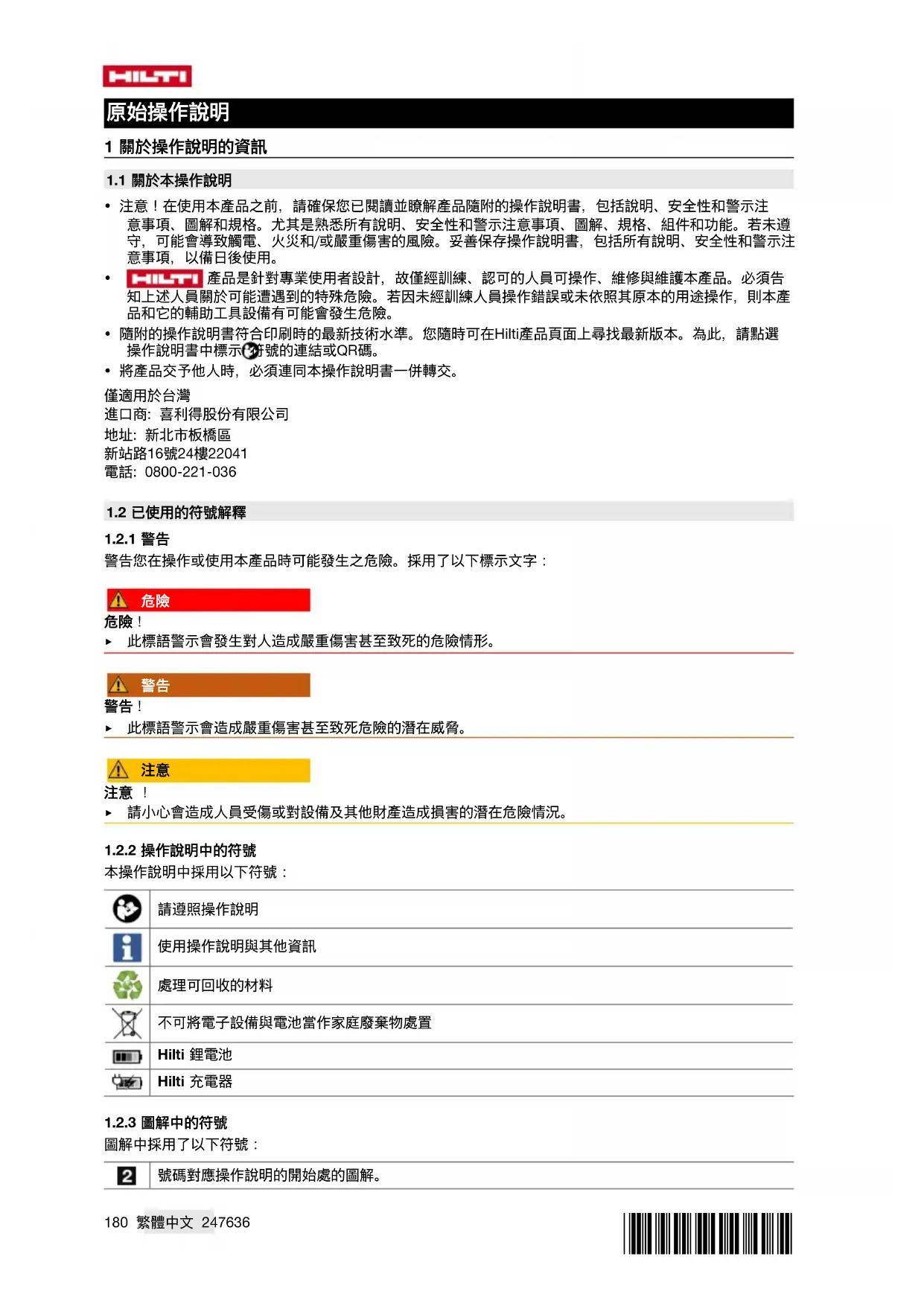

• 注意！在使用本產品之前，請確保您已閱讀並瞭解產品隨附的操作說明書，包括說明、安全性和警示注意事項、圖解和規格。尤其是熟悉所有說明、安全性和警示注意事項、圖解、規格、組件和功能。若未遵守，可能會導致觸電、火災和/或嚴重傷害的風險。妥善保存操作說明書，包括所有說明、安全性和警示注意事項，以備日後使用。
• 比望產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。
• 隨附的操作說明書符合印刷時的最新技術水準。您隨時可在Hilti產品頁面上尋找最新版本。為此，請點選操作說明書中標示符號的連結或QR碼。
• 將產品交予他人時，必須連同本操作說明書一併轉交。

僅適用於台灣

進口商: 喜利得股份有限公司

地址: 新北市板橋區

新站路16號24樓22041

電話: [phone]

1.2 已使用的符號解釋

1.2.1 警告

警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：

危险

危險！

此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

警告

警告！

此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

注意

注意

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

1.2.2 操作說明中的符號

本操作說明中採用以下符號：

1.2.3 圖解中的符號

圖解中採用了以下符號：

2 號碼對應操作說明的開始處的圖解。

3	編號代表圖解中的操作步驟順序,可能與內文中的步驟有所不同。
11	概覽圖解中使用位置編號,方便您對應到產品概覽段落中的圖例編號。
!	這些特色是為了讓您在操作本產品時可以注意某些重點。

1.3 產品專屬符號

1.3.1 產品上的符號

產品上採用以下列符號：

1.4 產品資訊

HILTI 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。

類型名稱和序號都標示於額定銘牌上。

在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。

產品資訊

供水裝置 DWP 10
產品代別:01
序號:

2 安全性

2.1 一般安全操作說明

警告 請詳讀本產品所附之所有安全說明及其他操作說明、圖片與技術資料等。

保留所有安全操作說明和其他操作說明，以供日後參考。

工作區域安全

▶ 請保持工作區域的整潔與良好照明。凌亂而昏暗的工作場所容易發生意外。
▶ 請勿在可能容易發生爆炸的場所操作機具（例如有易燃性液體、氣體或粉塵存在的地方）。
▶ 請確認產品不會滾動或掉落。
▶ 請勿使用起重機或起重設備搬運該產品。搬運時，本產品必須為完全減壓。

人員安全

使用本產品作業時，請提高警覺，注意進行中的工作並善用常識。您若感到疲倦或仍處於藥品、酒精或藥物的影響，請勿使用本產品。如使用本產品稍有不慎，可能會導致嚴重傷害。
請穿著防護配備並隨時穿戴保護眼鏡。根據使用的產品及其用途不同，穿戴像是防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少受傷的風險。
▶ 請避免不當的姿勢。隨時站穩並維持平衡。
穿上適當的工作服。請勿穿戴珠寶或穿著寬鬆的衣物。請將頭髮、衣服與手套遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。
▶ 請注意國家規定的健康和安全要求。
▶ 抽吸時隨時觀察壓力表，以免超過最大噴塗壓力。本產品必須在填加前、使用後、維護作業前、工作暫停休息和貯放時為完全減壓。

本產品的使用與保養

▶ 僅在本產品和配件能正常運轉時使用。
- 勿嘗試以任何方式改裝產品或配件。
使用本產品時請勿讓旁觀者、兒童與訪客靠近。

HILTI

僅限熟悉產品、已接受過安全使用訓練且瞭解相關危害的人員可使用本機具。本機具並非設計給兒童使用。請多加留意兒童，不得放任其戲玩本產品。
- 溫度降至零度以下時，請確認產品中沒有水份殘留。冷凍水會造成在零件內膨脹而導致損壞。
▶ 務必使用壓縮空氣吹出軟管或閥門。其可防止接觸對健康有害的物質。
▶ 請勿將產品置於陽光下。請確認產品升溫不會超過最高操作溫度。保護產品免受結霜和氨氣的影響。
▶ 本產品僅可在與水有關的情況下使用。不要用化學物質或其他液體填充水箱。
▶ 只能用乾淨的水填充本產品。雜質會損壞幫浦。保持水箱內沒有沙子、鑽渣和其他碎屑。
▶ 請將周遭環境的影響列入考量。不可在有可能發生火災或爆炸危險的地方使用該裝置。
產品不使用時，須貯放在安全的地方。產品不使用狀態下，必須貯放在乾燥、高處、上鎖或兒童無法取得的地方。

維修服務

▶ 請將產品交由合格專業人員維修，並使用Hilti原廠備件。如此一來才能確保產品的安全性。

3 說明

3.1 產品總覽

① 槽體
② 補充量顯示器
③ 定位梢
④ 壓力計
⑤ 安全閥
⑥ 幫浦
⑦ 附球閥的軟管插頭
⑧ 軟管
⑨ 軟管插頭
⑩ 排放口

3.2 用途

此處所述之產品為一水壓槽，可為鑽孔平台、混凝土鋸或角磨機上供應冷卻液及沖洗液。此處一般會使用水。

3.3 可能發生的誤用

本產品不適合：

• 易燃液體
• 過氧化氫及類似會釋放氧氣的介質
• 腐蝕性物質（某些消毒劑及浸透劑、酸性、鹼性液體等）
• 含氨液體
• 溶劑及含溶劑之液體
• 具黏度或黏性的液體或殘留物（漆或油脂）
• 食品應用

本產品不可用於以下任何情況：

- 搭配外部壓力來源

- 用於儲放及存放液體

- 用於清洗眼睛

3.4 配備及數量

附幫浦的水槽、軟管與接頭、操作說明書。

關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品：Hilti Store

4 產品特性

槽體材料含鋼材與聚酯塗層。

空重	5.2 kg
總容量	13 l
最大補充量	10 l
技術性殘留量	0.03 l
最大操作壓力	6 bar
最大操作溫度	40 °C

5 工作場所的準備工作

5.1 組裝供水裝置

1. 組裝前請確認槽體、幫浦與軟管均未受損。
2. 將軟管連接到排出口上 (1)。
3. 將空供水装置抽吸至2 bar (2)。
   ▶ 壓力在30分鐘內不可降超過0.5 bar！
4. 拉動安全閥上的紅色按鈕進行檢查 (3)。
   ▶ 壓力必須有釋放。

5.2 加注和準備供水装置 3,4

1. 拉起安全閥裝置的紅色按鈕，直到槽體完全減壓 (1)。
2. 將幫浦握把往下壓並逆時針轉動幫浦握把 (2)。
   ▶ 幫浦握把便會鎖住。
3. 將幫浦從槽體上鬆開 (3)。
4. 將水補充至槽體中 (4)。
5. 檢查軟管上的補充量。
6. 將透明軟管從槽頂向底部纏繞數次 (5)。

軟管與槽體中的液位便會均衡。接著軟管中顯示的液位便會與槽體中的補充量（可從刻度上讀取）相同。

1. 將幫浦鎖到槽體中 (6)。

2. 將幫浦握把往下壓並順時針轉動幫浦握把 (1)。

▶ 幫浦握把便會鬆開 (2)。

1. 在槽體中產生約2 bar的壓力(3)。

▶ 最大壓力不可超過6 bar（壓力計的紅線）。
若超過最大壓力，便會啟動安全閥並將過多的壓力釋出。

1. 將幫浦握把往下壓並逆時針轉動。

▶ 幫浦握把便會鎖住。

6 操作

6.1 用途 5

1. 將水壓槽的插頭與軟管插頭連接 (1)。
2. 啟動球閥。
   ▶ 便會開始供應液體。
   ▶ 液體量可用球閥調整。
3. 若壓力降低1 bar，請持續抽取 (2)。
4. 當槽體全空時，請加以補充 183。

6.2 使用完畢後 6

1. 拉起安全閥裝置的紅色按鈕，直到槽體完全減壓。
2. 關閉球閥並連接插頭管線與軟管插頭 (1)。
3. 鎖住幫浦握把。
4. 將幫浦從槽體上鬆開。
5. 將幫浦中的殘水排出。
6. 用濕布擦拭供水裝置。
7. 將軟管繞在槽體上並將插頭管線裝到供水裝置的定位銷上 (2)。
8. 將供水裝置保存在乾燥、無霜且避免陽光直射的環境風乾後收納。

7 維護和保養

7.1 維護和保養工作 7

1. 定期檢查裝置。
   ▶ 建議請專家每2年進行一次外觀檢查並每5年進行一次內部檢查，同時每10年進行一次強度測試
2. 拆解幫浦[1]並潤滑O形環[a]與套環[b]。
3. 使用本裝置達50次時必須固定執行本保養，且至少每年執行一次！

為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。要選購Hilti認可的備件、耗材和配件，請至Hilti Store或網站：www.hilti.group。

8 故障排除

若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。

8.1 故障排除表

故障 可能原因 解决方法
供水裝置並未產生任何壓力 幫浦未旋緊 ▶ 將幫浦旋緊。
		幫浦上的O形環故障 ▶ 請將機具交付Hilti維修中心進行維修。
		套環故障 ▶ 請將機具交付Hilti維修中心進行維修。
液體從幫浦頂部溢出 閥盤髒污或故障 ▶ 清潔閥盤或將本裝置送Hilti維修中心進行維修。
安全閥過早排壓 安全閥故障 ▶	請將機具交由Hilti維修部門進行	維修。
壓力計顯示槽體無壓力 壓力計故障 ▶ 請將機具交付Hilti維修中心進行維修。

9 廢棄設備處置

請勿將本產品當一般家用廢棄物處理！

Hilti機具、設備或裝置所採用的材料大部分均可回收再利用。進行回收前，必須先將材料正確分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。若需更多資訊，請向Hilti維修中心或Hilti銷售代表諮詢。

10 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

Hilti Taiwan Co., Ltd.

有關於操作、技術、環境和回收的更多資訊，請參訪以下連結：qr.hilti.com/manual/?id=247636

您也可在文件最後找到本連結的QR碼。

12 製造商資訊

3585系列的HILTI DWP10產品符合壓力設備指令2014/68/EU並有CE標誌。如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

原版操作说明

1 关于本操作说明的信息

1.1 关于本操作说明

• 警告！在使用本产品之前，请确保您已阅读并理解产品随附的操作说明，包括说明、安全和警告通知、插图和规格。尤其要熟悉所有说明、安全和警告通知、插图、规格、组件和功能。否则可能会导致触电、火灾和/或严重伤害的风险。保存操作说明，包括所有说明、安全和警告通知，以供以后使用。
• HILTI 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。
• 随附的操作说明符合印刷时的最新技术水平。始终在 Hilti 产品页面上在线查找最新版本。为此，请点击这些操作说明中标有符号的链接或二维码。
• 仅将产品连同本操作说明一起交给他人。

1.2 所用标志的说明

1.2.1 警告

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

-危险-

危险！

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

警告

警告！

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

! -小心-

小心！

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

1.2.2 操作说明中的符号

本操作说明中使用下列符号：

1.2.3 图示中的符号

图示中使用了下列符号：

2	这些编号指本操作说明开始处的相应图示。
3	图示中的编号反映操作顺序,可能与文本中描述的步骤不同。
11	位置编号被用于 概览 图中并表示 产品概览 段落中的图例编号。
!	这些字符旨在提醒您特别注意操作本产品时的某些要点。

1.3 与产品相关的符号

1.3.1 产品上的符号

产品上使用下列符号：

	使用护目镜
	使用轻型呼吸防护装置
	使用防护服

1.4 产品信息

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。

必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

型号名称和序列号印在铭牌上。

在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息

供水装置 DWP 10
分代号:01
序列号:

2 安全

2.1 一般安全说明

警告 学习所有安全说明及与本产品一起提供的其他说明、图片和技术数据。

妥善保留所有安全预防措施和说明，以供将来参考。

工作区域安全

• 保持工作区域清洁并具有良好的照明。混乱和黑暗的工作区域会引发事故。
  ▶ 不得在存在可燃液体、气体和粉尘等物质的爆炸性环境下操作机器。
  请确保产品不会滚动或掉落。
  请勿使用起重机或起重设备运输产品。运输时必须保证本产品处于无压力状态。

人身安全

保持警觉，注意您正在进行的工作，并在使用产品时利用您自己的判断力。如果感到疲劳或受毒品、酒精或药物的影响，请勿使用本产品。使用本产品时，粗心大意可能会导致严重的人身伤害。
穿戴您的个人防护装备，始终戴上护目镜。根据使用的产品类型及其用途，穿戴防尘面罩、防滑安全鞋、安全帽或听力保护装置等个人防护装备，以降低伤害风险。
避免不规范的工作姿势。始终站稳并保持平衡。
穿上合适的工作服。不要佩戴首饰或穿着宽松的衣服。让头发、衣服和手套远离运动部件。宽松的衣服、首饰或长发可能被卷入运动部件中。
请遵守国家的健康和安全要求。
在使用泵时需始终观察压力表，以免超过最大喷涂压力。加注前、使用后、维护工作前、工作中断期间和存放时，产品必须处于无压力状态。

必须谨慎处理和使用产品

• 只有产品和附件处于良好的技术状态时才能使用。
  切勿以任何方式擅自改动或改装本产品或附件。
  当使用本产品时，使儿童和其他人员远离。
  ▶ 只能由熟悉本产品的人员、接受过如何安全使用本产品的相关培训的人员以及了解由此带来的危险的人员使用本工具。本工具并非为未成年人使用设计。必须监管儿童，确保其不得使用本产品玩耍。
  当温度降至零度以下时，检查产品是否进水。水结冰时会膨胀，有可能导致设备部件损坏。
• 始终使用压缩空气吹通软管或阀门。这样可以避免接触有害健康的材料。
  请勿将本产品置于阳光下。确认本产品升温不会超过最大工作温度。防止产品被冻坏或者接触到氨。
  ▶ 仅以水运行本产品。不得在液罐中加注化学品或其他液体。
  ▶ 仅向本产品中加注干净的水。污物可能导致泵损坏。保持液罐内没有沙子、钻孔泥浆和其他污物。
  应考虑周围环境的影响。不要将设备用于存在火灾或爆炸危险的场合。
  不使用时，将本产品存放在安全的地方。不使用时，必须将产品存放在干燥的高处或锁藏在儿童接触不到的地方。

保养

▶ 只能由具备相应资格的专业人员使用喜利得原装备件对产品进行维修。这样才能保持本产品的安全。

3 说明

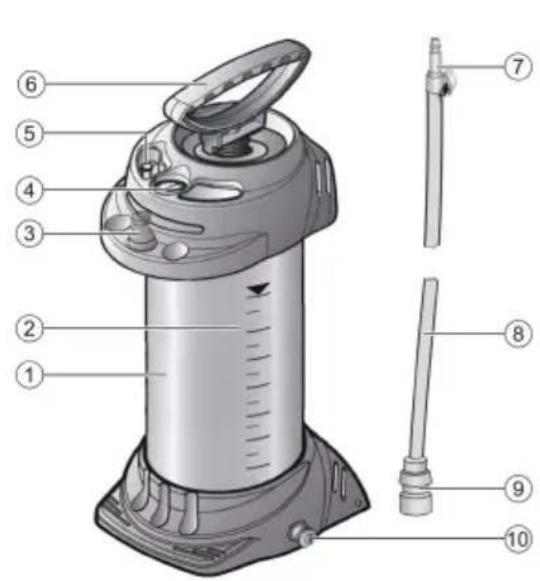

3.1 产品概述

① 罐体
② 加注量显示屏
③ 定位销
④ 压力计
⑤ 安全阀
⑥ 泵
⑦ 软管插入式管接头，带球阀
⑧ 软管
⑨ 软管插入式管接头
⑩ 排水口

3.2 预期用途

所述产品是一种水压驱动输送罐，用于向钻机、混凝土切割锯或角向磨光机供给冷却剂和冲洗液。其通常将水作为输送介质。

3.3 误用情况

本产品不适用于：

• 易燃液体
• 过氧化氢以及其他释放氧气的介质
• 腐蚀性物质 (某些消毒剂和浸渍剂、酸液、碱性溶液)
• 含有氨的液体
• 溶剂及含有溶剂的液体
• 粘稠液体或会形成残留物的液体 (油漆、油脂)
• 食品行业

本产品不适用于以下应用情形：

• 有外部压力源的工况
• 液体仓储和存储
• 钻孔冲洗

3.4 供货范围

罐体 (带泵)、软管 (带接头)、操作说明

经批准可以与本产品搭配使用的其他系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在线订购

4 产品特性

罐体由钢材制成，内覆聚酯涂层。

皮重	5.2 kg
总含量	13
最大加注量	10
技术残留量	0.03
最大工作压力	6 bar
最大工作温度	40 °C

5 准备工作

5.1 组装供水装置 2

1. 组装前，请检查罐体、泵和软管是否完好无损。
2. 将软管连接至排水口 (1)。
3. 将空的供水装置加压至 2 bar(2)。
   30 分钟内的压降不得超过 0.5 bar!
4. 拉动安全阀上的红色按钮进行检查 (3)。
5. 必须释放压力。

5.2 加注并准备供水装置 3，4

1. 拉起安全阀上的红色按钮，直至罐体完全无压 (1)。
2. 向下按压泵柄，然后逆时针旋转 (2)。
   泵柄随即锁止。
3. 将泵旋出罐体 (3)。
4. 向罐体中注水 (4)。
5. 检查软管上的液位。
6. 将透明软管自上而下晃动几次 (5)。

使软管与罐体的液面齐平。您可以读取液位刻度，确保透明软管中的液位与罐体中的加注液位一致。

1. 将泵旋入罐体 (6)。

2. 向下按压泵柄，然后顺时针旋转 (1)。
   ▶ 释放泵柄 (2)。

3. 将罐体加压至约 2 bar (3)。

▶ 最大压力不得超过 6 bar (不得超过压力计上的红线)。
▶ 如果超过最大压力，安全阀将开启以释放多余压力。

1. 向下按压泵柄，然后逆时针旋转。

▶ 泵柄随即锁止。

6 操作

6.1 使用 5

1. 将水压驱动输送罐的插头连接至软管插入式管接头 (1)。

2. 打开球阀。
   开始输送液体。
   ▶ 加注量可通过球阀调节。

3. 如果压力降至 1 bar 以下，则继续泵送 (2)。

4. 如果罐体已空，则重新加注。188

6.2 使用后 6

1. 拉起安全阀上的红色按钮，直至水压罐完全减压。
2. 关闭球阀，并断开插头和软管插入式管接头 (1)。
3. 锁止泵柄。
4. 将泵旋出罐体。
5. 排空罐体中残留的水。
6. 用湿布擦拭供水装置。
7. 将软管缠绕在罐体上，并将插头固定在供水装置的定位销上 (2)。
8. 请将供水装置放置在阴凉干燥、无霜冻的环境中，以便于干燥和储存。

7 保养和维护

7.1 维护和保养

1. 定期检查设备。

建议由专业人员每 2 年进行一次外观检查，每 5 年进行一次内部检查，每 10 年进行一次强度测试

1. 拆解泵 [1]，并在 O 型圈 [a] 和衬套 [b] 上涂抹润滑脂。
2. 设备每使用 50 次需维护一次，每年至少维护一次！

为确保操作安全可靠，仅可使用 Hilti 原装备件和消耗品。经 Hilti 批准可与本产品搭配使用的备件、消耗品和配件可以在当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group。

8 故障排除

如果您碰到的问题未在此表中列出或您无法自己实施补救措施，请联系 Hilti 服务部门。

8.1 故障排除表

故障 可能原因 解决方案
供水装置不能加压 泵未旋紧 ▶		将泵旋紧。
	泵上的 O 型圈故障	▶ 请将该电动工具交由 Hilti 维修中心维修。
	衬套故障	▶ 请将该电动工具交由 Hilti 维修中心维修。
液体从顶部的泵中溢出	阀盘脏污或故障	▶ 清洁阀盘,或将设备交由 Hilti 维修中心维修。
安全阀过早泄压	安全阀故障	▶ 请将本工具交由 Hilti 维修中心修理。
压力计显示罐体中没有压力	压力计故障	▶ 请将该电动工具交由 Hilti 维修中心维修。

9 废弃处置

请勿将本产品作为生活垃圾处置！

制造 Hilti 工具、设备和装置所用的大部分材料都可回收利用。回收前，必须将所有材料正确分类。在很多国家，旧工具、机器或设备可送至 Hilti 进行回收。如需了解更多信息，请联系 Hilti 维修中心或 Hilti 销售代表。

10 制造商保修

如对保修条件有任何疑问，请联系您当地的 Hilti 代表。

11 更多信息

关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=247636 文档末尾也提供二维码链接。

产品3585系列HILTI DWP10符合压力设备指令2014/68/EU的相关要求，且带有CE标志。如对保修条件有任何疑问，请联系您当地的Hilti代表。
