VC 5A22 - 吸尘器 HILTI - 免费用户手册

用户手册 VC 5A22 HILTI

Pn3nk OTpMaHHr TpaBM！

3a6opohreBcR BkOpncTOByBaTH ue IHCTpyMeHT dny yCMOKTyBaHHnny, kNtCAHOBT He6e3neky.
BukopncToByte uei HcTpymeHTinbKn dna cyxoro npnupaHn.

5.2.1 YbIMKHeHHBbMkHeHH IHCTpyMeHTa

1. Lio6 yBimKHytn ihcTpymeHT, nepeBeiditb BmMkaay iHcTpymeHTa y noLoKeHHa MAX.

Lio6 nnooc npaIOBab DObrn qac 3i 3MeHsEHO NOtyKHiCTTO yCMOKTyBaHH, yCTaHOBITb BmNKaay HcTpyMeHTa y NIOJKeHH ECO.

1. Lio6 BmKHytn iHcTpymeHT, nepeBeiB BmNKaY iHcTpymeHa y nOJOKeHHN OFF.

5.2.2 YnueHHa fNbtpa

1. YbIMKHiTb IHCTpyMeHT.
2. 3akpnTe KineCb WlaHra DoIOnHeIO.
3. 3auekaTe, DOKn He 6ynde DOcHryTa MaKcHMaJIbHa CIna ycMOKtYBaHHa.
4. HatnchItb KhoNky CLEAN 4-5 pa3iB.
5. BmKHiTb IHCTpyMeHT.

5.2.3 3aBepueHH po60TH 3 NHIOcOCOM

1. NpebeBiteb BmikkaHcTpymeHTa y noJIOKeHH OFF.
2. CnpoKHTb KOHTeHep dna nnny ta npotpiB IHCTpymENT BONoro TKAHHHOIO.
3. 3aikcyte wlnahr y tpmayi wnaHra.
4. 3Himitb Hacaikn.
5. 36epiraTe nnnococ y cyxomy npnmiueHHi, 3axnueHomy BiD IOctyny cToPOHHix oci6.

YBAGA! LcHnnococ Do3BOJnEeTbcra 36epiratn TInbky 3aKpntomy npMmIeHHi.

6 DorigiaTexHicHe 06cIyroByBaHHa

NONEPEDXEHH

He6e3neKa TpaBMyBaHHn iIac BnKoHaHHn po6it Ha iHCTpyMeHTi 3 yCTaHOBJeHO oAkyMnTOpHO 6aTaapeeO!

3aBKn DicTaBaTe 3 iHcTpymeHa aKMyIaTOpHy 6aTapeH, nepH HIX po3nouHaTH 6yDb-ri pO6OTn 3 dOrnay Ta TexHiHoro o6CnyroByBaHH!

Dorna 3a iHctpymehTOM

-ObepexHo BvdaIaIte HakonuHenn 6pydy.
- Obepejxno npouuauite BeHTnlauiHi npop3n cyxoH zuitko.
- IpoTnpaIte KOpNyc BOIoroIO TKAHHHO. 3a6oPoHReTbCBAKOpHCTOByBaTH MHOi 3acO6n, IO MicTb CNIkoH, OCKJIbKn BOH NMOKHyT b NOWKoDHT NlaCTMaCOBI deTaJI.

Dorna 3a Niir-oHHMN akymyraTOphHMn 6atapeMn

• TpmaTe aKymyIaTOpHy 6aTapeo y uHcToTi, He dOnyckaTe II 3a6pydHeHH MaCTnIbHmM MaTepiIaMn.
• PpOtnpaIte KOpNyc BONOrIO TKaHnHO. 3a6oPOnHeTbCBAKOpNCToByBaTH MNoHi 3acO6N, IIO MiCTaTB ChNIkOH, OCKINBBOH MoKcYt b N0WKoDHTn NlaCTMaCOBi DeTaJI.
• YHnKaIe NotpannaHH BONOrn BCEpeDInHy IHCTpyMeHTa.

6JgJI UJIgJI acgss 4.3

·初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。
·請遵守本文件中與產品上的安全說明和警告。
- 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。

1.2 符號的說明

1.2.1 警告

警告使用本產品的人員可能發生之危險。採用了以下標示文字：

危険

危険！

此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

警告

警告！

此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

注意

注意！

此標語警示可能會發生造成人員受傷，或造成設備及其他財產損壞之危險狀況。

1.2.2 文件中的符號

本文件中採用以下符號：

使用前請閱讀操作手冊

使用操作說明與其他資訊

處理可回收的材料

不可將電子設備當作家庭廢棄物處置

1.2.3 圖解中的符號

圖解中採用了以下符號：

2	號碼對應操作說明的開始處的圖解
3	編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同
11	項目參考編號用於總覽圖解，並請參閱產品總覽章節中使用的編號
!	本符號是為了讓您在操作本產品時可以注意某些重點。
	本產品支援相容於iOS及Android平台的無線資料傳輸。
Li-ON	鋰電池
	使用Hilti鋰電池類型系列。請遵守用途一節所提供之資訊。
	請勿將電池使用作為敲擊工具。
	避免電池掉落。不得使用遭受衝擊或其他原因遭成損壞的電池。

1.3 產品上的符號

1.3.1 產品專屬符號

產品上採用下列符號：

直流電 (DC)

勿吸取水分

1.4 產品資訊

Hilti產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。務必將可能發生的特定危險告知該人員。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。

類型名稱和序號都標註於額定銘牌上。

• 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。

產品資訊 頁次237

產品資訊

乾式真空吸塵器 VC 5-A22
產品代別 01
序號

1.5 符合聲明

基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany

2 安全性

2.1 電子裝置一般安全操作說明

警告！請詳閱所有的安全預防措施及其他說明。未能遵守以下安全說明及其他說明可能會造成電擊事故、火災和/或嚴重的傷害。

保留所有安全須知與說明以供日後參考。

• 身體、感官或精神殘疾者（包括兒童）或缺乏適當經驗和/或知識者不可使用本產品。
  僅限熟悉產品、已接受過安全使用訓練且瞭解相關危害的人員可使用本裝置。本裝置並非設計給兒童使用。
  請勿讓兒童把玩本裝置。請勿讓兒童在無人看顧的情況下自行清潔本裝置或執行使用者維護工作。
  請勿使用本裝置吸除易燃及/或爆炸性粉塵（鎋或鋁質粉塵等等）或危害身體健康的粉塵。請勿使用本裝置吸除溫度高於60°C的溫熱材料（例如：仍在燃燒的煙蒂、仍有餘溫的灰燼等）。
  請勿使用水、機油、潤滑油或清潔產品。
  請勿使用汽油或其他易燃液體進行清潔。

2.2 電池的使用與保養

請遵守適用於搬運、貯放和使用鋰電池的特殊法規和操作說明。
請勿讓電池暴露在高溫下、讓陽光直接照射或接觸火焰。
請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過 80^ 的環境中。
請勿使用或充電受到機構性衝擊、從高處摔落或有損壞跡象之電池。在此情況下，務必聯絡Hilti維修中心。
- 若電池溫度過高無法觸摸，表示電池可能已經毀損。此時，可將產品置於可隨時觀察並靜置冷卻的非易燃位置，同時遠離易燃物質。在此情況下，務必聯絡Hilti維修中心。

2.3 真空吸塵器的其他安全說明

工作區域安全

• 在操作電動機具時請勿讓旁觀者、兒童與訪客靠近。注意力不集中時容易發生機具失控的情形。

電力安全

• 免讓身體碰觸到如管線、散熱器、烹調器具、爐灶與冰箱等與土地/地表接觸之物品。身體如果接觸這些接地面會增加觸電的危險。
  請勿讓真空吸塵器暴露在雨中或潮湿的環境下。流入真空吸塵器的水會增加發生觸電的危險。

人員安全

• 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿使用機具。操作此機具時一不留神，便可能導致嚴重人身傷害。
  請穿著防護配備並隨時穿戴保護眼鏡。根據使用的機具及其用途不同，穿戴像是防墜面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少受傷的風險。
  請勿在粉塵極多的環境下使用真空吸塵器。
  誤用會造成電池漏液。請避免接觸該液體。從電池中滲出的液體，可能會導致皮膚過敏或燙傷。若不慎接觸，請以清水沖洗。若接觸渗出液體，請以大量清水冲洗眼睛並就醫。

使用與操作機具

不使用機具的時候，請貯放到兒童拿不到的地方。勿讓不熟悉機具或說明的人員操作本機具。機具在經驗不足的使用者手中是很危險的。
請妥善保養機具。確認移動性零件運作正常且未卡住，並確認未有零件破裂或損壞以致無法正常運作。如果機具受損，請先修理再使用。很多意外便是由維護不當的機具造成的。
請依以下說明使用機具、配件、彈圈夾具等。請考量工作條件以及欲進行的工作。將機具用於非設計之用途會造成危險。
- 針對工作使用正確的設備。勿將設備使用於非其設計用途上。僅依指示操作，並使用無故障之設備。
請勿用本真空吸塵器搭配其他電器作為除塵設備使用。
操作本真空吸塵器時必須安裝過濾器
避免不經意的啟動。安裝電池及升起或運送本裝置前請先將其關閉。握持本裝置時切勿將手指置於控制開關上。每次不使用、進行維修、更換配件工具以及準備搬運前和整個搬運過程中，均請務必將電池卸下。
請勿坐在或站在本設備上。

維修服務

請將機具交由合格專業人員維修，並使用Hilti原廠備件。如此一來才能確保機具的安全性。

3 說明

3.1用途

此處所述之產品為一適合商業用途之真空吸塵器，例如飯店、學校、醫療院所、工廠、店家、辦公室以及器材出租公司。僅適用於乾式應用。

Hilti產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。

本產品限使用B22系列Hilti鋰電池。
以上電池限使用C4/36系列Hilti電池充電器

3.2 產品總覽

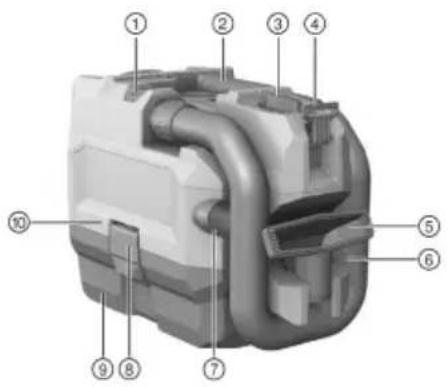

① 軍管EJECT按鈕
② 握把
③ 控制開關
④ 肩带座
⑤ 手持式喷嘴
⑥ 軍管
⑦ 裂縫噴嘴
扣鈞
⑨ 廢棄材料容器
吸塵頭
⑪ 用於清理過濾器的CLEAN按鈕
(12) 電池匣
⑬ 已排氣的空氣過濾器

3.3 控制開關

狀態 意義
ECO 節能模式
MAX 開啟
OFF 關閉

3.4 配備及數量

乾式真空吸塵器總成包括濾芯、吸塵軟管含連接頭、手持式噴嘴、窄噴嘴、肩帶及操作說明。

關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group | 美國：www.hilti.com

3.5 錯電池充電狀態顯示幕

鋅電池上的顯示幕會表示鋅電池的充電狀態和設備的功能故障。按下兩個電池拆卸鈕的其中一個後，將會顯示鋅電池的充電狀態。

狀態 意義
4個LED亮起。 充電狀態：75 %至100 %
3個LED亮起。 充電狀態：50 %至75 %
2個LED亮起。 充電狀態：25 %至50 %
1個LED亮起。 充電狀態：10 %至25 %
1個LED閃爍，表示設備已可使用。 充電狀態：< 10 %
1個LED閃爍，表示設備不可使用。 電池過熱。
4個LED閃爍，表示設備不可使用。 設備已過熱或過載。

按下On/Off開關然後放開On/Off開關超過5秒後，將無法顯示電池充電狀態。
若電池充電狀態LED燈閃爍，請參閱「故障排除」一節所提供的資訊。

3.6 指示過載和過熱

本機具配有電子式保護系統，可以提供保護避免過載和過熱。本機具在過載或過熱的情況之下會自動關閉。
在鬆開控制開關之後，本機具在再次按下開關後，可能不會馬上重新啟動（當本機具正在冷卻時）。

4 技術資料

	VC 5-A22
額定電壓 (直流)	21.6 V
額定輸入電流	16 A
重量依據EPTA-Procedure 01 (測量時包含B22/5.2)	5.2 kg
環境溫度	-17 °C ... 60 °C
貯放溫度	-20 °C ... 70 °C

4.1 噪音和震動量測安全標準公告（量測標準依據 EN 60335-2-69）

	VC 5-A22
音壓級數 (IPA)	70.9 dB(A)
聲功率級數 (WPa)	85.2 dB(A)
無法判定	2.4 dB(A)
震動噪音值 (a)	< 2.5 m/s²
無法判定 (K)	會列入靜態值的考量

5 操作

5.1 工作場所的準備工作

請遵守本文件中與產品上的安全說明和警告。

警告 僅有獲得授權且受過訓練的人員方可操作本設備。

5.1.1 為電池充電

1. 電池充電前，請閱讀充電器的操作手冊。
2. 確認電池的接點和充電器的接點清潔且乾燥。
3. 請使用經認可的充電器對電池充電。

5.1.2 置入電池

注意

有受傷的危險 因短路或電池掉落！

置入電池前，請確認電池的接點及產品的接點上無任何異物。
確認電池已確實咬合。

1. 初次使用前，請將電池完全充電。
2. 將電池裝入電池托盤，直到聽見咬合時發出的喀啦聲。
3. 請檢查電池是否安裝牢固。

5.1.3 卸下電池

1. 按下電池拆卸鈕。
2. 請將電池自充電器卸下。

5.1.4 更改過濾袋

1.關閉設備。
2. 打開兩個扣鈕。
3. 將吸塵頭向上從廢棄材料容器中取出。
4. 將過濾袋取下並將過濾袋底座拆下。
5. 將過濾袋底座裝到新的過濾袋上。
6. 用過濾袋將底座固定在廢棄材料容器的骨架上。

1. 將吸塵頭放在廢棄材料容器上並關上兩個扣鈍。

5.1.5 連接 / 斷開吸塵軟管

1. 將吸塵軟管連接到進氣座上。
   吸塵軟管處應會聽到接合聲。
2. 若要斷開吸塵軟管，請按住EJECT按鈕。
3. 將吸塵軟管從進氣座上斷開。

5.2 工作類型

警告

受傷危險！

請勿使用本產品吸除有害粉塵。
本產品僅適合乾式應用。

5.2.1 故動 / 關閉設備

1. 若要啟動本裝置，請將控制開關轉至本位置：MAX。

若要以較低的吸力讓裝置運作更久，請將控制開關設定至此位置：ECO。

1. 若要關閉本裝置，請將控制開關設定在本位置：OFF。

5.2.2 清潔過濾器

1. 打開設備開關。
2. 用手握住软管末端。
3. 等候達到最大真空壓力。
4. 按下CLEAN按鈕4-5次。
5. 關閉設備。

5.2.3 吸塵後

1. 將控制開關轉到此位置。OFF。
2. 清空容器，用濕布擦拭並清潔設備。
3. 將軟管卡到軟管座中。
4. 將噴嘴收納好。
5. 將真空吸塵器貯放在安全、乾燥且未經授權使用者無法取得的地方。

注意本真空吸塵器僅可收納於室內。

6 維護和保養

警告

電池裝入時有受傷的危險！

進行維護及保養前，請務必卸下電池！

機具維護及保養

• 小心地清除頗強的髒污。
  ·請使用乾燥的刷子小心清潔通風口。
• 僅能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。

鈉電池的保養

• 避免電池沾上油脂。
• 只能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。
• 避免濕氣進入。

維護

• 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。
• 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請將產品立刻交付Hilti維修中心進行維修。
• 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。

為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或網站：選購Hilti認可的備件、耗材和配件。www.hilti.group。

6.1 更換過濾器

1.關閉裝置。
2. 打開兩個扣鈕。
3. 將吸塵頭向上從廢棄材料容器中取出。
4. 要取下過濾器外框時，請將過濾器彈簧扣拴轉 180^ 。
5. 將過濾器與過濾器外框一同拆下。
6. 將封材及過濾器外框座上的所有粉塵去除。
7. 將過濾器外框放到新的過濾器上。
8. 將過濾器外框裝到外框座中。
9. 用過濾器彈簧扣拴將過濾器外框鎖好。
10. 將吸塵頭放在廢棄材料容器上並關上兩個扣鈕。

6.2 更換過濾器墊

1. 按下按鈕將已排氣的空氣過濾器鬆開並取下過濾器支架。
2. 將過濾器墊從支架上取下。
3. 將新的過濾器墊裝到過濾器支架上。
4. 將過濾器支架安裝至設備上。

7 充電式機具的搬運與貯放

搬運

注意

搬運時意外啟動！

搬運產品時務必卸下電池！

卸下電池。
切勿以堆叠（分散，未受到保護）的方式運送電池。
長途搬運後，在使用前請檢查機具與電池是否有損壞。

設備的貯放

注意

電池故障或漏液造成的意外損害！

儲存產品時務必将電池卸下！

請儘可能將機具與電池貯放於陰涼乾燥處。
請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。
請將機具與電池貯放在乾燥且兒童或未授權的人員無法觸及的地點。
長時間貯放後，在使用前請檢查機具與電池是否有損壞。

8 故障排除

若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。

8.1 故障排除

故障 可能原因 解決方法
電池咬合時沒有發出兩聲喀啦聲。	電池上的卡榫太髒。→ 清潔卡榫並推入電池,直到確實咬合。
1個LED閃爍。 設備無法工作。	電池已放電。→ 更換電池,並對無電量的電池再次充電。
	該電池過熱或過冷。→ 將電池放在室溫下緩慢降溫或升溫。
4個LED閃爍。 馬達過熱。▶	關閉設備。	等候10分鐘。 將阻塞排除或清潔過濾器、進氣接頭、軟管或廢氣過濾器。 打開設備開關。
吸力降低。廢棄材料容器已滿。▶清空廢棄材料容器。
			吸塵軟管或噴嘴阻塞。▶清潔吸塵軟管與噴嘴。
			過濾器堵塞。▶清潔過濾器。→頁次241
		更換過濾器。→頁次242
		檢查確認過濾器是否安裝在正確位置上。
			吸塵軟管或噴嘴受損。▶更換吸塵軟管或噴嘴。
			吸塵軟管未接合。▶連接/斷開吸塵軟管。 →頁次241
會感受到輕微的觸電。靜電放電。▶提高空氣濕度。		以ECO模式操作真空吸塵器。

9廢棄設備處置

Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。

電池處置

不當處理電池會造成有害健康之氣體或液體。

請勿以郵寄方式寄送電池！
將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
請將電池棄置於兒童無法觸及的地方。
請將該電池送交Hilti Store處理，或參考所在地的垃圾處理管轄機構或公共健康與安全機關之處理說明。

請勿將機具、電子設備或電池當作一般家用廢棄物處理！

10 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

1 文档信息

1.1 关于该文档

• 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。
  ·请遵守本文档中以及产品上的安全说明和警告。
• 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。

1.2符号说明

1.2.1 警告

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

-危险-

危险

用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

-警告-

警告

用于提醒人们注意可能导致严重或致命伤害的潜在危险。

小心

小心

用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。

1.2.2 文档中的符号

本文档中使用下列符号：

请在使用之前阅读操作说明

使用说明和其他有用信息

处理可回收材料

不得将电气设备作为生活垃圾处置

1.2.3 图示中的符号

图示中使用了下列符号：

2	这些编号指本操作说明开始处的相应图示。
3	图示中的编号反映操作顺序,可能与文本中描述的步骤不同。
11	概览图示 中使用了项目参考号,该参考号指的是 产品概览部分 中使用的编号。
!	这些符号旨在提醒您在操作本产品时要特别注意的某些要点。
	本产品支持无线数据传输,兼容 iOS 和 Android 平台。
Li-ON	锂离子电池
	使用 Hilti 锂离子电池类型系列。请遵守“预期用途”一章中所述信息。
	切勿将电池用作敲击工具。
	请勿让电池掉落。切勿使用受到撞击或有任何损坏的电池。

1.3 产品上的符号

1.3.1 取决于产品的符号

产品上使用下列符号：

直流电 (DC)
不要吸取湿气

1.4产品信息

Hitti产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。该人员必须了解可能遇到的任何特殊危险。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

型号名称和序列号印在铭牌上。

在下表中填写序列号。在联系喜利得维修中心或当地喜利得机构询问产品时，将要求您提供产品的详细信息。

产品信息 页码245

产品信息

干式真空吸尘器 VC 5-A22
分代号 01
序列号

1.5 符合性声明

按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档在此处归档：

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany

2 安全

2.1 电气设备的一般安全说明

警告！请阅读所有安全注意事项和其它说明。不遵守安全说明和其它说明可能导致电击、火灾和/或严重伤害。

妥善保留所有安全预防措施和说明，以供将来参考。

本产品不能由有身体、感官或精神残疾的人员（包括儿童）或缺乏适当经验和/或知识的人员使用。
只允许熟悉本设备的人员、接受过如何安全使用本设备的相关培训的人员以及了解由此带来的危险的人员使用本设备。本设备不能由儿童使用。
不要让儿童玩耍本设备。不要让儿童在没有成人监督的情况下清洁本设备或执行用户维护任务。
- 不要使用本设备吸取易燃和/或爆炸性粉尘（镁粉或铝粉等）或危害健康的粉尘。不要使用本设备吸取温度高于 60^ C 的材料（例如灼热的烟蒂、高温灰烬）。
不得使用水、润滑油、润滑脂或清洁产品。
不要使用汽油或其它易燃液体进行清洁。

2.2 电池的使用和维护

遵守与锂离子电池的运输、储存和使用相关的特殊规定和适用说明。
- 不要将电池暴露在高温、直射阳光或明火环境下。
- 请勿拆开、挤压或烧毁电池，不要让它们暴露于超过 80^ C 的高温下。
- 如果电池受到过物理冲击、从高处跌落过或表现出损坏迹象，则不得使用电池或为其充电。在这种情况下，请务必联系您的Hilti维修中心。
- 如果电池发热烫手，则可能有故障。在这种情况下，将产品放在不易燃的地方，远离易燃材料，一边观察电池情况，一边等待其冷却。在这种情况下，请务必联系您的Hilti维修中心。

2.3 真空吸尘器的附加安全说明

工作区域安全

• 操作电动工具时，使旁观者、儿童和访客远离工作现场。注意力不集中会使您失去对工具的控制。

电气安全

避免使身体接触到接地表面，例如管道、暖气片、炊具、炉灶和冰箱。如果您的身体接地，会增加电击危险。
不要将真空吸尘器暴露于雨水或潮湿条件中。真空吸尘器进水将增加电击风险。

人身安全

• 保持警觉，注意您正在执行的作业，并且在操作电动工具的过程中利用自己的常识判断。当您疲劳或受到药物、酒精或医疗影响时，请不要使用电动工具。操作电动工具时，瞬间的分心都可能导致严重的人身伤害。
• 穿戴您的个人防护装备，始终戴上护目镜。根据使用的电动工具类型及其用途，穿戴防尘面罩、防滑安全鞋、安全帽或听力保护装置等安全装备，以降低伤害风险。
  不要在极尘条件下使用真空吸尘器。
• 使用不当可能会导致液体从电池中漏出。注意避免接触该液体。从电池中漏出的液体会导致皮肤刺激或灼伤。如果接触到，则用水冲洗。若液体接触到眼睛，应立即用大量清水冲洗，并立即就医。

使用和操作电动工具

• 不使用时，应将电动工具放在儿童接触不到的地方。不得让不熟悉设备或操作说明的人员操作设备。让没有经验的用户使用电动工具非常危险。
• 保管好电动工具。检查并确认运动部件可靠运行且未卡住，确保相关部件不存在导致电动工具无法正常工作的断裂或损坏。使用工具之前，修理受损的部件。许多事故都是由于电动工具维护不良造成的。
• 使用电动工具、配件、插入工具等时，请遵照本操作说明。同时要考虑工作环境和将要执行的工作。将电动工具用于指定用途以外的场合可能会导致危险情形。
• 使用正确的设备进行工作。不要将设备用于其指定用途以外的场合。只能在没有故障的情况下按照操作说明使用本设备。
  不要将本真空吸尘器与其它电气设备搭配用作除尘器
  只有安装过滤器后，才能操作本真空吸尘器。
• 防止电动工具意外启动。插入电池之前以及提起或运输本设备之前，先关闭本设备。搬运本设备时，切勿将手指放在控制开关上。不使用本设备时、维护之前、更换配套工具之前以及准备运输和整个运输过程中，务必取出电池。
  不要坐在或站在本设备上。

维修

• 只能由具备相应资格的专业人员使用喜利得原装备件对电动工具进行维修。这样才能保持电动工具的安全。

3 说明

3.1 预期用途

此处所述的产品是一款适合商业用途（例如酒店、学校、医院、工厂、商店、办公室和租赁公司）的真空吸尘器。它仅适用于干式应用。

Hilti产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

使用本产品仅限使用Hilti B22系列锂离子电池。
请仅用HiltiC4/36系列电池充电器为这些电池充电。

3.2 产品概述

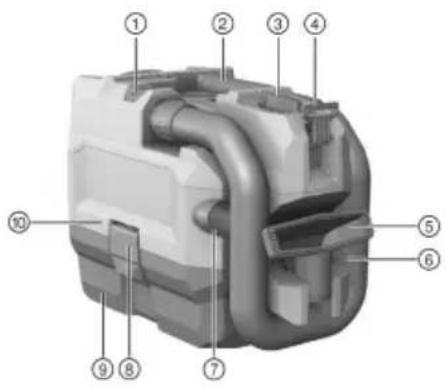

① 软管EJECT（弹出）按钮
② 把手
③ 控制开关
④ 肩带固定器
⑤ 手持喷嘴
⑥ 软管
⑦ 狭缝喷嘴
⑧ 锁扣
⑨ 废料容器
⑩ 吸头
⑪ 用于清洁过滤器的 CLEAN（清洁）按钮
电池盒
⑬ 排气过滤器

3.3 控制开关

状态 含义
ECO 节能模式
MAX 开启
OFF 关闭

3.4 供货提供的部件

干式真空吸尘器以及滤芯、吸尘软管和接头、手持喷嘴、狭缝喷嘴、肩带和操作说明。

经批准可以配合本产品使用的其它系统产品，可以通过您当地的HiltiStore购买或通过网址在线订购：www.hilti.group|美国：www.hilti.com

3.5 锂离子电池充电状态显示屏

锂离子电池的充电状态以及本设备的故障由锂离子电池显示屏指示。按下两个电池释放按钮中的一个后，显示锂离子电池的充电状态。

状态 含义
4个LED亮起。充电状态:75%至100%
3个LED亮起。充电状态:50%至75%
2个LED亮起。充电状态:25%至50%
1个LED亮起。充电状态:10%至25%
1个LED闪烁,设备准备就绪。充电状态:<10%
1个LED闪烁,设备未准备就绪。电池已过热。
4个LED闪烁,设备未准备就绪。设备已过热或过载。

按住“打开/关闭”开关时以及在释放“打开/关闭”开关后长达5秒的时间内，将不会显示电池的充电状态。

若电池充电状态LED闪烁，请参考“故障排除”章节中给出的信息。

3.6 过载和过热指示

本电动工具配有电子保护系统，以防止过载和过热。当发生过载或过热时，电动工具将会自动关闭。在释放控制开关后，当再次按下该开关时电动工具可能不会立即重新启动（电动工具正在冷却）。

4 技术数据

	VC 5-A22
额定电压 (直流)	21.6 V
额定输入电流	16 A
重量按照 EPTA-Procedure 01 (使用 B22/5.2 测量)	5.2 kg
环境温度	-17 °C ... 60 °C
存放温度	-20 °C ... 70 °C

4.1 噪声和振动信息，按照 EN 60335-2-69 标准测量

	VC 5-A22
声压级 (lA)	70.9 dB(A)
声功率级 (lVA)	85.2 dB(A)
不确定性	2.4 dB(A)
振动排放值 (a)	< 2.5 m/s²
不确定性 (K)	被考虑在规定值之内

5 操作

5.1 工作现场的准备工作

请遵守本文档中以及产品上的安全说明和警告。

警告：本设备只能由经过培训的授权人员操作。

5.1.1 为电池充电

1. 为电池充电之前，请阅读充电器的操作说明。
2. 确保电池和充电器上的触点均清洁、干燥。
3. 使用认可的充电器为电池充电。

5.1.2 插入电池

-小心

电池短路或跌落 有导致受伤的危险！

• 插入电池之前，确保产品上的触点以及设备上的触点均无异物。
  确保电池接合正确。

• 在首次使用电池之前，要给电池完全充电。

• 将电池推入电池座中，直至听到它接合的“咔哒”声。
• 检查并确认电池已可靠就位。

5.1.3 拆卸电池

1. 按下电池释放按钮。
2. 将电池从工具中取出。

5.1.4 更换过滤袋

1. 关闭设备。
2. 打开两个锁扣。
3. 从废料容器中提起吸头。
4. 拆下过滤袋，然后拆下过滤袋固定器。
5. 将过滤袋固定器推到新过滤袋上。

6. 将固定器和过滤袋固定至废料容器的肋条。

7. 将吸头安装到废料容器上，然后闭合两个锁扣。

5.1.5 连接/断开吸尘软管

1. 将吸尘软管连接至吸尘软管进口插座。
   应听到吸尘软管接合的声音。
2. 要断开吸尘软管，按住EJECT（弹出）按钮。
3. 从吸尘软管进口插座上断开吸尘软管。

5.2 工作类型

-警告-

谨防受伤 ！

不得使用本产品吸取有害粉尘。
本产品仅适用于干式应用。

5.2.1 打开/关闭设备

1. 要打开本设备，将控制开关转到该位置：MAX。

要以降低的吸尘功率长时间操作本设备，将控制开关设置到该位置：ECO。

1. 要关闭本设备，将控制开关设置到该位置：OFF。

5.2.2 清洁过滤器

1. 接通设备。
2. 用手握住软管末端。
   3.等待达到最大真空压力。
3. 按下CLEAN（清洁）按钮4-5次。
4. 关闭设备。

5.2.3 吸尘之后

1. 将控制开关转到该位置：OFF。
2. 排空容器，用湿布擦拭设备以进行清洁。
3. 将软管卡入软管支架中。
4. 将喷嘴收好。
5. 将真空吸尘器存放到未经授权的用户无法接近的安全、干燥的地方。

小心：本真空吸尘器只能存放在室内。

6 维护和保养

警告

插入电池时存在人身伤害危险！

执行维护和保养任务之前，请务必先取出电池。

本工具的维护和保养

·小心地清除顽固污渍。
·使用干燥的刷子小心清洁通风孔。
·请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。

锂离子电池的保养

·确保电池远离油和油脂
·请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。
·注意避免湿气侵入。

维护

• 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。
  ·如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将产品交由Hilti维修中心修复。
  ·清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。

为确保安全和可靠的操作，仅限使用喜利得原装备件和消耗品。Hilti批准用于配合产品使用的备件、消耗品和配件可到您当地的HiltiStore购买或通过以下网址在线订购：www.hilti.group。

6.1 更换过滤器

1. 关闭设备。
2. 打开两个锁扣。
3. 从废料容器中提起吸头。
4. 要拆下过滤器框，将过滤器锁销转动 180^ 。
5. 将过滤器连同过滤器框一起拆下。
6. 清除密封件和过滤器框固定器上的所有粉尘。
7. 将过滤器框安装到新过滤器上。
8. 将过滤器框安装到过滤器框固定器中。
9. 用过滤器锁销将过滤器框锁入位。
10. 将吸头安装到废料容器上，然后闭合两个锁扣。

6.2 更换过滤垫

1. 按下按钮释放排气过滤器，然后拆下过滤器支架。
2. 从过滤器支架上拆下过滤垫。
3. 将新的过滤垫安装至过滤器支架。
4. 将过滤器支架安装至设备。

7 运输和存放无绳工具

运输

-小心-

运输途中的意外启动！

运输产品前务必将电池取出！

拆下电池。
- 切勿松散、未加保护地运输大批量电池。
在长时间运输后使用前，检查工具和电池是否损坏。

存放

A -小心-

电池故障或泄漏导致的意外损坏！

• 存放产品前务必将电池取出！

将工具和电池存放在尽量凉爽和干燥的地方。
- 切勿将电池存放在阳光直射位置、加热单元上或窗玻璃后。
将工具和电池存放在儿童或非授权人员无法接近的干燥位置。
工具和电池经过长期存放后，在使用之前，检查其是否受损。

8 故障排除

如果您碰到的问题未在此表中列出或您无法自己实施补救措施，请联系Hilti服务部门。

8.1 故障排除

故障 可能原因 解决方案
电池没有在听到“双咔哒”声的情况下接合。	电池上的固定凸耳脏污。▶清洁固 定凸耳,并将电池推进直 至固定接合。
1个LED闪烁。 设备不工作。	电池放电。▶更换电池,并对已放 电。
	电池过热或过冷。▶使电池缓慢冷却或变暖至室温。
4个LED闪烁。电机过热。	关闭设备。	等待10分钟。 清除堵塞或清洁过滤器、进气接头、软管或排气过滤器。 接通设备。
吸尘性能降低。废料容器已满。	排空废料容器。
	吸尘软管或喷嘴堵塞。清洁吸尘软管和喷嘴。
	过滤器堵塞。清洁过滤器。→页码249
		更换过滤器。→页码250
		检查并确认过滤器正确入位。
	吸尘软管或喷嘴损坏。更换吸尘软管或喷嘴。
	吸尘软管未接合。连接/断开吸尘软管。→页码249
感觉到轻微的电击。静电放电。	增加空气湿度。	以ECO模式操作真空吸尘器。

9 废弃处置

大部分用于Hilti工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至Hilti进行回收。敬请联系Hilti维修中心或Hilti代表获得更多信息。

电池处置

电池处置不当可能会造成漏气或漏液，最终导致健康危害。

不得通过邮寄方式发送电池！
用非导电材料（比如绝缘带）包住端子，以防止短路。
- 在儿童接触不到的地方处置电池。
- 请至HiltiStore处置电池，或咨询当地政府下属的垃圾处置或公共健康和安全机构，以获取处置说明。

不得将电动工具、电子设备或电池作为生活垃圾处置！

10 制造商保修

如果您有保修条件方面的问题，请联系您当地的Hilti公司代表。
