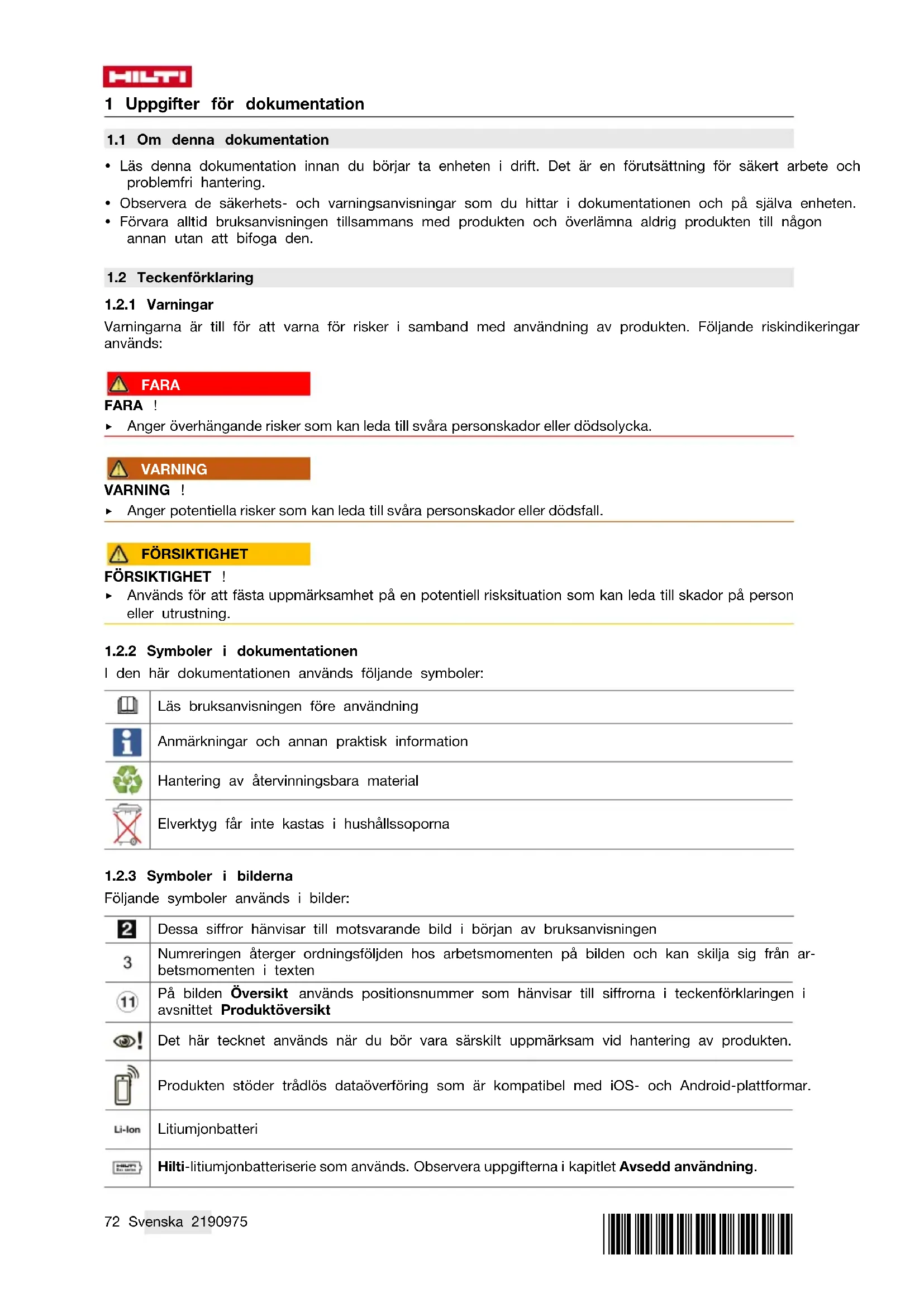

BRUKSANVISNING VC 5A22 HILTI

• Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering.

• Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten.

• Förvara alltid bruksanvisningen tillsammans med produkten och överlämna aldrig produkten till någon annan utan att bifoga den.

1.2 Teckenförklaring

Varningarna är till för att varna för risker i samband med användning av produkten. Följande riskindikeringar används: FARA FARA ! ▶ Anger överhängande risker som kan leda till svåra personskador eller dödsolycka. VARNING VARNING ! ▶ Anger potentiella risker som kan leda till svåra personskador eller dödsfall. FÖRSIKTIGHET FÖRSIKTIGHET ! ▶ Används för att fästa uppmärksamhet på en potentiell risksituation som kan leda till skador på person eller utrustning.

1.2.2 Symboler i dokumentationen

I den här dokumentationen används följande symboler: Läs bruksanvisningen före användning Anmärkningar och annan praktisk information Hantering av återvinningsbara material Elverktyg får inte kastas i hushållssoporna

1.2.3 Symboler i bilderna

Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen Numreringen återger ordningsföljden hos arbetsmomenten på bilden och kan skilja sig från ar- betsmomenten i texten På bilden Översikt används positionsnummer som hänvisar till siffrorna i teckenförklaringen i avsnittet Produktöversikt Det här tecknet används när du bör vara särskilt uppmärksam vid hantering av produkten. Produkten stöder trådlös dataöverföring som är kompatibel med iOS- och Android-plattformar. Litiumjonbatteri Hilti-litiumjonbatteriserie som används. Observera uppgifterna i kapitlet Avsedd användning.*2190975* 2190975 Svenska 73 Använd aldrig batteriet som slagverktyg. Låt inte batteriet falla ner på marken. Använd inte batterier som har utsatts för slag eller på annat sätt har skadats.

Följande övriga symboler används på produkten: Likström Sug inte upp fukt

1.4 Produktinformation

Hilti-produkter är avsedda för den yrkesmässiga användaren och får endast användas, underhållas och sättas igång av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna. Typbeteckning och serienummer anges på typskylten. ▶ Använd de serienummer som anges i följande tabell. Du behöver produktuppgifterna när du kontaktar vår återförsäljare eller serviceverkstad. Produktdetaljer → Sidan 73 Produktdetaljer Torrdammsugare VC 5-A22 Generation 01 Serienr

1.5 Försäkran om överensstämmelse

Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med gällande direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland 2 Säkerhet

2.1 Allmänna säkerhetsanvisningar för elektriska produkter

VARNING! Läs alla säkerhetsanvisningar och anvisningar. Om säkerhetsföreskrifterna och anvisning- arna inte följs finns risk för elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsföreskrifter och anvisningar på ett säkert ställe för framtida användning. ▶ Produkten är inte avsedd att användas av personer med fysiska eller mentala funktionshinder eller otillräcklig erfarenhet (vilket innefattar barn). ▶ Enheten får endast användas av personer som vet hur den ska användas och som har fått lära sig att använda den på ett säkert sätt och känner till vilka risker det finns med att använda den. Enheten är inte avsett för barn. ▶ Barn får inte leka med produkten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt av vuxen. ▶ Hälsovådligt, brännbart eller explosivt damm får inte sugas upp (magnesium-aluminiumdamm osv.). Material som är varmare än 60 °C får inte sugas upp (t.ex. glödande cigaretter, het aska). ▶ Använd inte vatten, olja, fett eller rengöringsmedel. ▶ Använd inte bensin eller andra lättantändliga vätskor till rengöring.

2.2 Omsorgsfull hantering och användning av batterier

▶ Observera de särskilda föreskrifterna för transport, förvaring användning av litiumjonbatterier. ▶ Utsätt inte batterierna för höga temperaturer, direkt solljus eller eld.74 Svenska 2190975 *2190975* ▶ Batterier får inte tas isär, klämmas, hettas upp över 80° eller brännas. ▶ Använd eller ladda inte batterier som tagit emot slag, har fallit från över en meters höjd eller är skadade på något annat sätt. I sådana fall, kontakta Hilti Service. ▶ Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ produkten på en plats där inget riskerar att fatta eld och på betryggande avstånd från brännbart material, där du kan hålla den under uppsikt medan batteriet svalnar. I sådana fall, kontakta Hilti Service.

2.3 Extra säkerhetsföreskrifter för dammsugare

Säker arbetsmiljö ▶ Håll barn och obehöriga personer på betryggande avstånd under arbetet med produkten. Om du störs av obehöriga personer kan du förlora kontrollen över produkten. Elektrisk säkerhet ▶ Undvik kroppskontakt med jordade ytor som rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad. ▶ Håll dammsugaren borta från regn och väta. Om vatten tränger in i dammsugaren ökar risken för elstötar. Personsäkerhet ▶ Var uppmärksam, ha uppsikt över vad du gör och använd produkten med förnuft. Använd aldrig produkten om du är trött eller påverkad av droger, alkohol eller medicin. En kort sekund av bristande uppmärksamhet när du arbetar med produkten kan leda till att du skadar dig själv eller någon annan svårt. ▶ Bär alltid personlig skyddsutrustning och skyddsglasögon. Genom att använda personlig skyddsutrust- ning som t.ex. dammskyddsmask, halkfria säkerhetsskor, hjälm eller hörselskydd, beroende på vilket elverktyg du använder och till vad, minskar du risken för kroppsskada. ▶ Använd inte dammsugaren i mycket smutsiga miljöer. ▶ Om batteriet används på fel sätt kan vätska rinna ur batteriet. Undvik kontakt med vätskan. Läckande batterivätska kan orsaka hudirritation eller brännskador. Skölj med vatten vid kontakt. Om du får vätska i ögonen bör du skölja ögonen med rikligt med vatten och dessutom kontakta läkare. Användning och hantering av elprodukter ▶ Förvara elprodukter oåtkomligt för barn. Produkten får inte användas av personer som inte är vana eller inte har läst dessa anvisningar. Elprodukter är farliga om de används av oerfarna personer. ▶ Underhåll elprodukter noggrant. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar och att komponenter inte har brustit eller skadats så att produktens funktion påverkas negativt. Se till att skadade delar repareras innan produkten används igen. Många olyckor orsakas av dåligt skötta elprodukter. ▶ Använd produkten, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används produkten på icke ändamålsenligt sätt kan farliga situationer uppstå. ▶ Använd rätt produkt. Använd inte produkten för arbeten som den inte är avsedd för. Följ anvisningarna och se till att produkten är i gott skick. ▶ Använd inte dammsugaren som stoftavskiljare i kombination med elverktyg. ▶ Använd endast dammsugaren med inbyggt filter. ▶ Undvik att oavsiktligt starta produkten. Stäng av produkten innan du sätter i batteriet, lyfter den eller transporterar den. Bär aldrig produkten med ett finger på strömbrytaren. När produkten inte används, t.ex. vid pauser i arbetet, underhåll, byte av insatsverktyg och transport, bör batteriet tas ut. ▶ Sitt eller stå inte på dammsugaren. Service ▶ Låt endast kvalificerad fackpersonal reparera produkten och använd då endast originalreservdelar. Detta garanterar att produktens säkerhet upprätthålls. 3 Beskrivning

3.1 Avsedd användning

Den beskrivna produkten är en dammsugare avsedd för professionellt bruk i till exempel skolor, hotell, sjukhus, fabriker, butiker, kontor och uthyrningslokaler. Den är endast avsedd för torr dammsugning. Hilti-produkter är avsedda för den yrkesmässiga användaren och får endast användas, underhållas och sättas igång av auktoriserad, utbildad personal. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna. ▶ Använd endast Hiltis litiumjonbatterier av typen Li-Ion B 22 med produkten.*2190975* 2190975 Svenska 75 ▶ Använd endast Hilti batteriladdare i C4/36-serien för dessa batterier.

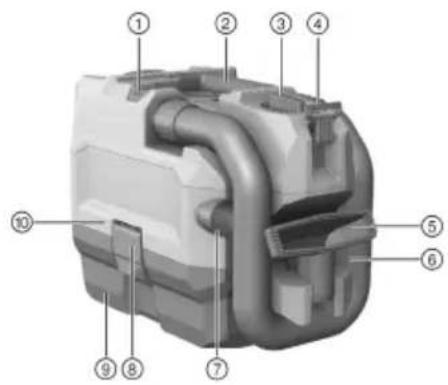

3.2 Produktöversikt 1

EJECT-knapp för slang

CLEAN-knapp för filterrensning

Status Betydelse ECO Energisparläge MAX Tillkoppling OFF Frånkoppling

3.4 Leveransinnehåll

Torrdammsugare inklusive filter, komplett sugslang, handmunstycke, fogmunstycke, axelrem och bruksan- visning. Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group | USA: www.hilti.com

3.5 Indikering för litiumjonbatterier

Litiumjonbatteriets laddningsstatus och störningar i produkten signaleras via batteriets indikeringar. Tryck på en av litiumjonbatteriets låsknappar för att se batterinivån. Status Betydelse 4 lysdioder lyser. Laddningsstatus: 75 % till 100 % 3 lysdioder lyser. Laddningsstatus: 50 % till 75 % 2 lysdioder lyser. Laddningsstatus: 25 % till 50 % 1 lysdiod lyser. Laddningsstatus: 10 % till 25 % 1 lysdiod blinkar, dammsugaren är färdig att an- vändas. Laddningsstatus: < 10 % 1 lysdiod blinkar, dammsugaren är inte färdig att användas. Batteriet är överhettat. 4 lysdioder blinkar, dammsugaren är inte färdig att användas. Dammsugaren är överlastat eller överhettat.76 Svenska 2190975 *2190975* Det går inte att få reda på laddningsstatus när strömbrytaren hålls intryckt och i upp till fem sekunder efter det att strömbrytaren har släppts upp. Läs anvisningarna i kapitlet Felsökning om batteriets lysdioder för laddningsindikering börjar blinka.

3.6 Överbelastnings- och överhettningsindikering

Dammsugaren är utrustad med elektroniskt överlastskydd och överhettningsskydd. Vid överlastning eller överhettning stängs dammsugaren av automatiskt. Om strömbrytaren släpps ut och trycks in igen kan det leda till aktiveringsfördröjning (avkylningsfas). 4 Teknisk information VC 5-A22 Märkspänning (Likström) 21,6 V Märkström 16 A Vikt i enlighet med EPTA-Procedure 01 (uppmätt med B22⁄5.2) 5,2 kg Omgivningstemperatur −17 ℃ … 60 ℃ Förvaringstemperatur −20 ℃ … 70 ℃

4.1 Buller- och vibrationsinformation, uppmätt enligt EN 60335-2-69

VC 5-A22 Ljudtrycksnivå (L

85,2 dB(A) Osäkerhet 2,4 dB(A) Vibrationsemissionsvärde (a

< 2,5 m/s² Osäkerhet (K) Medräknat i värdet 5 Användning

5.1 Förberedelser för arbete

Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. VARNING: Produkten får endast användas av auktoriserad, utbildad personal.

2. Se till att batteriets och batteriladdarens sladdar är rena och torra.

3. Ladda batteriet i en godkänd batteriladdare.

5.1.2 Sätta i batteriet

FÖRSIKTIGHET Risk för personskada på grund av kortslutning eller nedfallande batteri! ▶ Kontrollera innan du sätter in batteriet i produkten att både batteriets och produktens kontakter är fria från smuts och andra hinder. ▶ Säkerställ att batteriet alltid hakar i ordentligt.

1. Ladda batteriet helt innan det används första gången.

2. Sätt i batteriet i verktygshållaren så att du hör att det klickar fast.

1. Stäng av dammsugaren.

2. Öppna de båda låsklämmorna.

3. Lyft av sughuvudet från smutsbehållaren.

4. Ta ur filterpåsen och ta bort hållaren till filterpåsen.

5. Skjut på hållaren till filterpåsen på en ny filterpåse.

6. Sätt fast hållaren med filterpåsen på ribborna på smutsbehållaren.

7. Sätt dit sughuvudet på smutsbehållaren och stäng de båda låsklämmorna.

5.1.5 Sätta dit/ta bort dammsugarslang

1. Anslut dammsugarslangen till slangfäste för sugfunktion.

Håll in knappen EJECT för att ta frigöra dammsugarslangen.

3. Ta loss dammsugarslangen från slangfäste för sugfunktion.

VARNING Risk för personskada ! ▶ Produkten får inte användas för att suga upp farligt damm. ▶ Denna produkt får endast användas för torrdammsugning.

5.2.1 Till-/frånkoppling av enheten

För att slå på dammsugaren vrider du omkopplaren till läge MAX. För att ställa in längre drifttid med begränsad sugeffekt ställer du omkopplaren i läge ECO.

För att stänga av dammsugaren ställer du omkopplaren i läge OFF.

5.2.2 Rengöra filter

1. Sätt på dammsugaren.

2. Håll för slangöppningen med handen.

3. Vänta tills maximalt vakuum har uppstått.

Tryck på knappen CLEAN 4-5 gånger.

5. Stäng av dammsugaren.

Vrid strömbrytaren till läge OFF.

2. Töm behållaren och rengör dammsugaren genom att torka av den med en fuktig trasa.

3. Fixera slangen i slanghållaren.

4. Lägg undan munstyckena.

5. Ställ dammsugaren i ett torrt utrymme där ingen obehörig person kan komma åt den.

➥ VARNING: Dammsugaren måste förvaras i ett stängt utrymme. 6 Skötsel och underhåll VARNING Risk för personskada vid anslutet batteri ! ▶ Ta alltid bort batteriet innan skötsel och underhåll utförs! Verktygets skötsel

• Ta försiktigt bort smuts som fastnat på verktyget.

• Rengör ventilationsspringorna försiktigt med en torr borste.

• Rengör höljet med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna. Skötsel av litiumjonbatterier

• Håll batteriet rent och fritt från olja och fett.78 Svenska 2190975 *2190975*

• Rengör höljet med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.

• Se till att ingen fukt tränger in. Underhåll

• Kontrollera regelbundet att inga synliga delar har skadats och att alla reglage fungerar som de ska.

• Använd inte produkten om den uppvisar skador eller funktionsstörningar. Skicka den direkt till Hilti Service för reparation.

• Efter att skötsel- ochunderhållsarbete utförts ska alla skyddsanordningar alltid monterasoch kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från oss hittar du i närmaste Hilti Store eller på: www.hilti.group.

1. Koppla från verktyget.

2. Öppna de båda låsklämmorna.

3. Lyft av sughuvudet från smutsbehållaren.

4. Vrid filterspärren 180° för att ta ur filterramen.

5. Ta ut filtret och filterramen.

6. Ta bort dammet från tätningen och fästet till filterramen.

7. Sätt i ett nytt filter i filterramen.

8. Sätt i filterramen i fästet till filterramen.

9. Lås filterramen med filterspärrarna.

10. Sätt dit sughuvudet på smutsbehållaren och stäng de båda låsklämmorna.

6.2 Byta filterduk 4

1. Tryck på ventilationsfiltrets upplåsningsknapp och ta ut filterhållaren.

2. Ta av filterduken från filterhållaren.

3. Sätt en ny duk på filterhållaren.

4. Sätt tillbaka filterhållaren i dammsugaren.

7 Transport och förvaring av batteridrivna verktyg Transport FÖRSIKTIGHET Oavsiktlig start under transport. ! ▶ Transportera alltid produkten utan insatta batterier. ▶ Ta bort batterierna. ▶ Transportera aldrig batterierna löst liggande. ▶ Kontrollera att verktyget och batterierna är oskadda innan de används efter längre transporter. Förvaring FÖRSIKTIGHET Oavsiktlig skada på grund av trasiga eller läckande batterier. ! ▶ Förvara alltid produkten utan insatta batterier. ▶ Förvara verktyget och batterierna så svalt och torrt som möjligt. ▶ Förvara aldrig batterierna i direkt solsken, på värmeelement eller bakom glasrutor. ▶ Förvara verktyget och batterierna oåtkomliga för barn och obehöriga personer. ▶ Kontrollera att verktyget och batterierna är oskadda innan de används efter en längre tids förvaring. 8 Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand.*2190975* 2190975 Svenska 79

Fel Möjlig orsak Lösning Batteriet hakar inte i med ett hörbart ”dubbelklick”. Batteriets låsmekanism är smutsig. ▶ Rengör låsmekanismen och tryck i batteriet. 1 lysdiod blinkar. Verktyget fungerar inte. Batteriet är urladdat. ▶ Byt batteri och ladda det tomma batteriet. Batteriet är för varmt eller för kallt. ▶ Låt batteriet långsamt värmas upp/svalna till rumstemperatur. 4 lysdioder blinkar. Motorn är överhettad. ▶ Koppla från dammsugaren. ▶ Vänta i 10 minuter. ▶ Ta bort igensättningar i filtret, inloppet, slangen och utlopps- filtret. ▶ Sätt på dammsugaren. Minskad sugeffekt. Smutsbehållaren är full. ▶ Töm smutsbehållaren. Igensatt slang/munstycke. ▶ Rengör slangen och munstyc- ket. Filtret är igensatt ▶ Rengör filtret. → Sidan 77 ▶ Byt ut filtret. → Sidan 78 ▶ Kontrollera att filtret sitter riktigt. Skadad slang/skadat munstycke. ▶ Byt ut slangen eller munstycket. Slangen sitter inte fast ordentligt. ▶ Sätt dit/ta bort dammsugar- slangen. → Sidan 77 Lätta elstötar. Statisk elektricitet. ▶ Öka luftfuktigheten.

Använd dammsugaren i ECO- läge. 9 Avfallshantering Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta instrument så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson. Avfallshantering av batterier Bristfällig avfallshantering av batterier kan orsaka hälsorisker på grund av läckande gaser eller vätskor. ▶ Skicka aldrig iväg skadade batterier! ▶ Täck anslutningarna med ett icke ledande material för att förhindra kortslutningar. ▶ Kassera batterier så att de inte kan hamna i händerna på barn. ▶ Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral. ▶ Kasta inte elverktyg, elektronisk apparatur och batterier i hushållssoporna. 10 Tillverkargaranti ▶ Vänd dig till din lokala Hilti-representant om du har frågor om garantivillkoren.80 Norsk 2190975 *2190975* 1 Informasjon om dokumentasjonen
