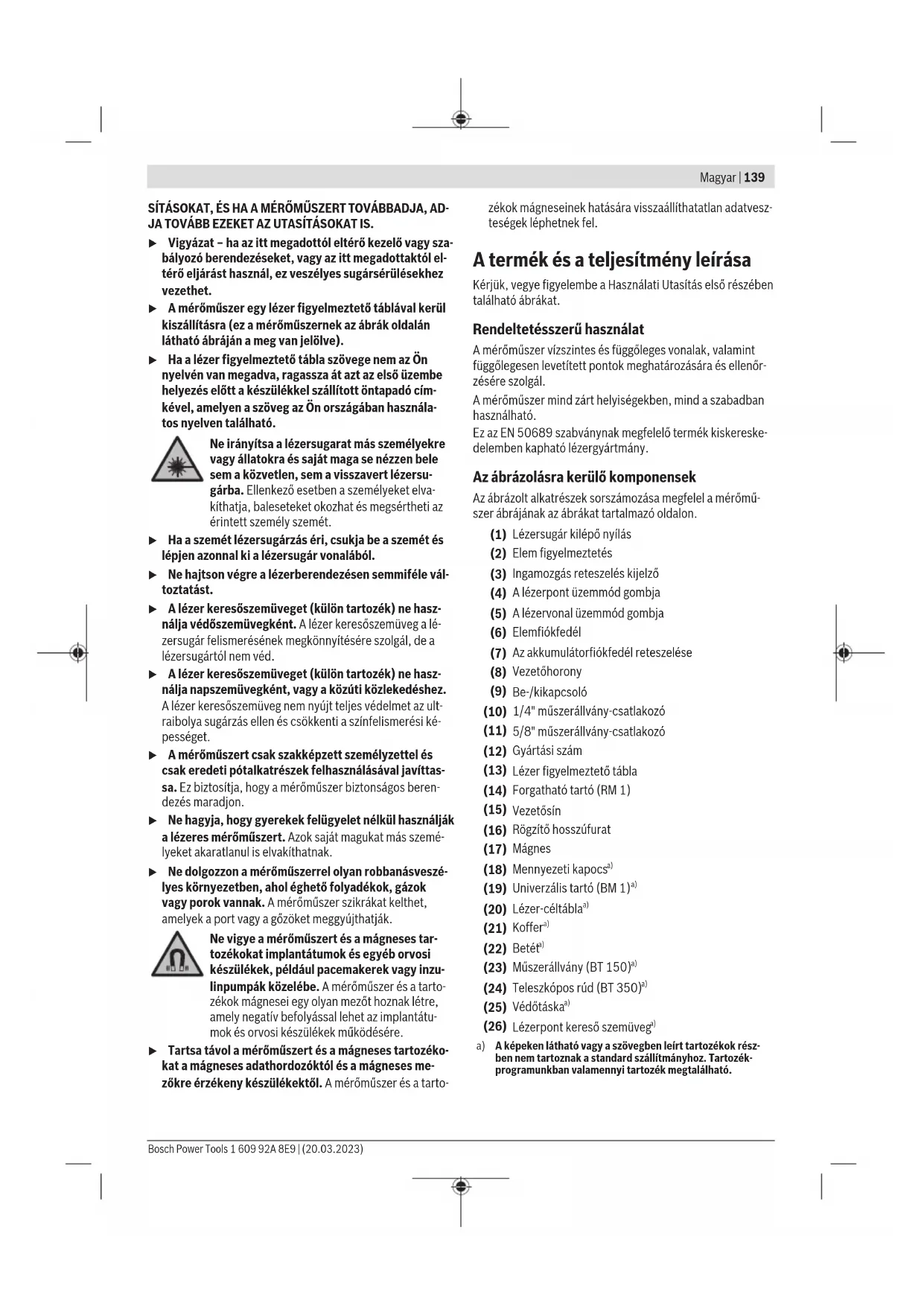

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)140 | Magyar Műszaki adatok Pont- és vonallézer GCL 2-15 GCL 2-15 G Cikkszám 3 601 K66 E.. 3 601 K66 J.. Működési terület

– Lézervonal 15m 15m – Lézerpont felfelé 10m 10m – Lézerpont lefelé 10m 10m Szintezési pontosság B)C) – Lézervonalak ±0,3mm/m ±0,3mm/m – Lézerpontok ±0,7mm/m ±0,7mm/m Tipikus önszintezési tartomány ±4° ±4° Tipikus szintezési idő <4s <4s Üzemi hőmérséklet –10°C…+50°C –10°C…+50°C Tárolási hőmérséklet –20°C…+70°C –20°C…+70°C A használathoz megengedett max. ten- gerszint feletti magasság 2000m 2000m relatív páratartalom max. 90% 90% Szennyezettségi fok az IEC61010-1 szerint

Lézerosztály 2 2 Lézervonal – Lézertípus <1mW, 630–650nm <10mW, 500–540nm – A lézersugár színe Piros Zöld – C₆ 1 10 – Eltérés 0,5mrad (teljes szög) 50×10mrad (teljes szög) Lézerpont – Lézertípus <1mW, 630–650nm <1mW, 630–650nm – A lézersugár színe Piros Piros – C₆ 1 1 – Eltérés 0,8mrad (teljes szög) 0,8mrad (teljes szög) Műszerállvány-csatlakozó 1/4", 5/8" 1/4", 5/8" Elemek 3×1,5VLR6(AA) 3×1,5VLR6(AA) Üzemidő a különböző üzemmódok esetén

– Keresztvonalas és pont üzemmód 6h 6h – Keresztvonalas üzem 8h 8h – Vonal- és pont-üzemmód 12h 10h – Vonal-üzemmód 16h 12h – Pont üzemmód 22h 22h Súly az „EPTA-Procedure01:2014” (2014/01 EPTA‑eljárás) szerint 0,49kg 0,49kg Méretek(hosszúság×szélesség×magasság) – Forgatható tartó nélkül 112×55×106mm 112×55×106mm – forgatható tartóval 132×81×163mm 132×81×163mm 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsMagyar | 141 Pont- és vonallézer GCL 2-15 GCL 2-15 G Védelmi osztály IP54 (por és fröccsenő víz ellen védett) IP54 (por és fröccsenő víz ellen védett) A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.

20–25°C hőmérséklet mellett C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hőmérsékletingadozások után a pontosság eltérhet a megadott értékektől. D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőké- pességre is lehet számítani. A mérőműszerét a típustáblán található (12) gyári számmal lehet egyértelműen azonosítani. Összeszerelés Az elemek behelyezése/kicserélése A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkal- mazását javasoljuk. Az elemfiók(6) fedelének felnyitásához nyomja meg a(7) reteszelést és hajtsa fel az elemfiók fedelét. Tegye be az ele- meket. Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrá- zolásnak megfelelő helyes polaritás betartására. Ha az elemek kimerülnek, zöld színben villogni kezd a(2)elem figyelmeztetés. Ezen felül 10percenként a lézer- vonalak is kb. 5másodpercig villognak. A mérőműszert az el- ső felvillanás után még kb. 1óráig lehet használni. Ha az ak- kumulátorok kimerülnek a lézervonalak közvetlenül az auto- matikus kikapcsolás előtt még egyszer felvillannak. Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja. u Vegye ki az elemeket a mérőműszerből, ha azt hosz- szabb ideig nem használja. Az elemek a mérőműszeren belüli hosszabb tárolás során korrodálhatnak, vagy magá- tól kimerülhetnek. Munkavégzés azRM1forgatható tartóval (lásdaA1–A3ábrát) A mérőműszert a(14)forgatható tartó segítségével egy köz- ponti, mindig látható forgáspont körül 360°-os szögben el le- het fordítani. Így a lézervonalakat be lehet állítani, anélkül, hogy ehhez meg kellene változtatni a mérőműszer helyzetét. Helyezze a mérőműszert a (8) vezetőhoronnyal a (15) veze- tősínre a (14) forgatható platformon, és tolja a mérőműszert ütközésig a platformra. Az elválasztáshoz húzza le a mérőműszert ellenkező irányban a forgatható tartóról. A forgatható tartó elhelyezési lehetőségei: – egy sík felületre felállítva, – egy függőleges felületre csavarozva, – a (18) mennyezet-kapocs segítségével fémes mennyezet- lécekre rögzítve – a (17) mágnesek segítségével egy fémes felületre rögzít- ve. u Tartsa távol az ujjait a mágneses tartozék hátoldalá- tól, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az uj- jai becsípődhetnek. Üzemeltetés Üzembe helyezés u Óvja meg a mérőműszert a nedvességtől és a közvet- len napsugárzás behatásától. u Ne tegye ki a mérőműszert szélsőséges hőmérsékle- teknek vagy hőmérsékletingadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Na- gyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer temperálódik, és a további munkák megkez- dése előtt mindig ellenőrizze a mérőműszer pontosságát (lásd „Amérőműszer pontosságának ellenőrzése”, Ol- dal143). Szélsőséges hőmérsékletek vagy hőmérsékletingadozá- sok esetén a mérőműszer pontossága csökkenhet. u Óvja meg a mérőműszert a heves lökésektől és a le- eséstől. Ha a mérőműszert erős külső hatás érte, a mun- ka folytatása előtt ellenőrizze annak pontosságát (lásd „Amérőműszer pontosságának ellenőrzése”, Oldal143). u A szállításhoz kapcsolja ki a mérőműszert. A kikapcso- láskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna. Be- és kikapcsolás A mérőműszer bekapcsolásához tolja el a(9)be-/kikapcso- lót a Onhelyzetbe (az ingamozgás reteszelésével végzett munkákhoz) vagy a Onhelyzetbe (a szintezési automati- kával végzett munkákhoz). A mérőműszer a bekapcsolása után azonnal megkezdi a lézersugarak kibocsátását a(1)kilépő nyílásokból. u Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még na- gyobb távolságból sem – a lézersugárba. A mérőműszer kikapcsolásához tolja el a (9)be-/kikapcso- lót az Offhelyzetbe. A kikapcsolásnál az inga-egység rete- szelésre kerül. u Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézer- sugár más személyeket elvakíthat. A legmagasabb megengedett üzemi hőmérséklet, 50 °C, túl- lépésekor a lézerdióda védelmére a berendezés kikapcsol. A lehűlés után a mérőműszer ismét üzemkész és be lehet kap- csolni. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)142 | Magyar Kikapcsoló automatika Ha a mérőműszeren kb. 120 percig egyik billentyűt sem nyomják meg, a mérőműszer az elemek kímélésére automati- kusan kikapcsol. A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a (9) be-/kikapcsolót az "Off" helyzetbe, majd ismét kapcsolja be a mérőműszert , vagy nyomja meg egyszer a (4) lézerpont üzemmód gombot vagy a (5) lézervonal üzemmód gombot. A kikapcsoló automatika ideiglenes deaktiválása A kikapcsoló automatika deaktiválásához nyomja be (bekap- csolt mérőműszer mellett) legalább 3 másodpercre a (5) lé- zervonal üzemmód gombot. Ha a kikapcsoló automatika deaktiválásra került, a lézersugarak ennek nyugtázására rövi- den felvillannak. Figyelem: A 45°C üzemi hőmérséklet túllépése után a ki- kapcsoló automatikát már nem lehet deaktiválni. Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert. Az üzemmód beállítása A mérőműszernek több üzemmódja van, amelyek között bár- mikor át lehet kapcsolni: – Keresztvonalas és pont-üzemmód: a mérőműszer előre- felé egy vízszintes és egy függőleges lézervonalat, vala- mint fel- és lefelé egy-egy függőleges lézerpontot bocsát ki. A lézervonalak 90°-os szögben keresztezik egymást. – Vonal-üzemmód, vízszintes: a mérőműszer előrefelé ki- bocsát egy vízszintes lézervonalat. – Vonal-üzemmód, függőleges: a mérőműszer előrefelé kibocsát egy függőleges lézervonalat. A mérőműszernek a helyiségen belüli elhelyezése esetén a függőleges lézervonal a felső lézerponton túl is kijelzés- re kerül. A mérőműszernek közvetlenül egy fal mellett történő elhe- lyezése esetén a függőleges lézervonal egy majdnem telje- sen körbefutó lézervonalat (360°-os vonal) hoz létre. – Pont-üzemmód: a mérőműszer felfelé és lefelé is létrehoz függőleges irányban egy-egy lézerpontot. A pont üzemmód kivételével valamennyi üzemmódot mind szintezési automatikával, mind az ingamozgás reteszelésével ki lehet választani. Munkavégzés szintező automatikával A kezelési lépések sorrendje Vonal-üzem- mód, vízszin- tes Vonal-üzem- mód, függőle- ges Pont-üzem- mód Ingamozgás rete- szelés kijelző(3) Ábra (9)be-/kikapcsoló a " On" helyzetben

Keresztvonalas üzem Nyomja meg 1× a(5)lézervonal üzemmód gombot

Nyomja meg 2× a(5)lézervonal üzemmód gombot

Nyomja meg 3× a(5)lézervonal üzemmód gombot

Nyomja meg 4× a(5)lézervonal üzemmód gombot

Keresztvonalas üzem A pont-üzemmódot a vonalas üzem beállításától függetlenül is lehet aktiválni vagy deaktiválni: Nyomja meg 1× a(4)lézerpont üzemmód gombot

Nyomja meg 2× a(4)lézerpont üzemmód gombot

Ha a mérőműszer az önszintezési tartományon kívül van, a lézervonalak és/vagy -pontok gyors ütemben villognak. Ha a szintezési automatikával végzett munka során átvált az "Ingamozgás reteszelésével végzett munkák" üzemmódra (a(9)be-/kikapcsoló a Onhelyzetben), mindig ezen üzemmód kijelzéseinek első kombinációs lehetősége kerül aktiválásra. 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsMagyar | 143 Munkavégzés az ingamozgás reteszelésével A kezelési lépések sorrendje Vonal-üzem- mód, vízszin- tes Vonal-üzem- mód, függőle- ges Pont-üzem- mód Ingamozgás rete- szelés kijelző(3) Ábra (9)be-/kikapcsoló a " On" helyzetben

Keresztvonalas üzem Nyomja meg 1× a(5)lézervonal üzemmód gombot

Piros Nyomja meg 2× a(5)lézervonal üzemmód gombot

Piros Nyomja meg 3× a(5)lézervonal üzemmód gombot

Keresztvonalas üzem A "Munkavégzés az ingamozgás reteszelésével" üzemmód- ban a lézervonalak lassú ütemben folyamatosan villognak. Ha az ingamozgás reteszelésével végzett munka során átvált a "Szintezési automatikával végzett munkák" üzemmódra (a(9)be-/kikapcsoló a Onhelyzetben), mindig ezen üzemmód kijelzéseinek első kombinációs lehetősége kerül aktiválásra. Szintező automatika Munkavégzés szintezési automatikával (lásd a B1–E1 ábrát) Állítsa a mérőműszert egy vízszintes, szilárd alátétre, vagy rögzítse azt a (14) forgatható tartóra. A szintezési automatikával végzett munkákhoz tolja a (9) be-/kikapcsolót a „ On “ helyzetbe. A szintezési automatika a ±4° önszintezési tartományon be- lüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézersugarak már nem villognak, a mérőműszer szintezése si- kerrel befejeződött. Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mérőműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak gyors ütem- ben villogni kezdenek. Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőmű- szer a ±4° önszintezési tartományon belülre kerül, a lézervo- nalak folyamatosan kezdenek világítani. Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan vég- rehajt egy önszintezést. Az önszintezés után ellenőrizze a lé- zervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket. Munkavégzés az ingamozgás reteszelésével (lásd aF1ábrát) Az ingamozgás reteszelésével végzett munkákhoz tolja a (9)be-/kikapcsolót a „ On “helyzetbe. A (3)ingamozgás reteszelés kijelző piros színben világít és a lézervonalak fo- lyamatosan lassú ütemben villognak. Az ingamozgás reteszelésével végzett munkáknál a szintező automatika ki van kapcsolva. A mérőműszert ekkor a kezé- ben is tarthatja vagy egy ferde felületre is leteheti. A lézervo- nalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra. Amérőműszer pontosságának ellenőrzése A pontosságot befolyásoló hatások A legnagyobb befolyást a környezeti hőmérséklet gyakorolja a pontosságra. A lézersugarat főleg a padló felett található hőmérsékleti különbségek tudják kitéríteni. A padló felett felemelkedő meleg levegő hatásának mini- mumra való csökkentéséhez azt javasoljuk, hogy a mérőmű- szert szerelje egy háromlábú műszerállványra. Ezen felül a mérőműszert lehetőleg a munkafelület közepére állítsa. A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt el- lenőrizze a szintezési pontosságot. Először mindig a vízszintes lézervonal magassági és szintezé- si pontosságát és utána mindig a függőleges lézervonalak szintezési pontosságát ellenőrizze. Ha az eltérés legalább egy ellenőrzési folyamatnál meghalad- ja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert. A vízszintes vonal magassági pontosságának ellenőrzése Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között. – Szerelje fel a mérőműszert az A fal közelében egy műszer- állványra vagy állítsa egy szilárd, egyenletes alapra. Kap- csolja be a mérőműszert. Jelölje ki a keresztvonalas üze- met szintezési automatikával. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)144 | Magyar

5 m – Irányítsa a lézert a közeli A falra és várja meg, amíg a mé- rőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon keresztezik egymást (Ⅰ. pont).

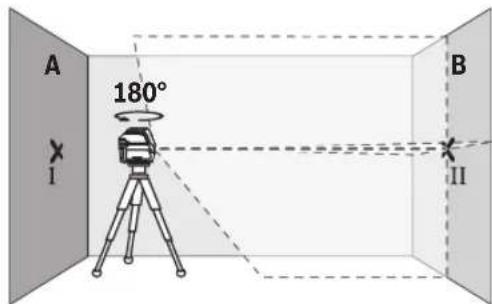

180° – Forgassa el a mérőműszert 180°-kal, várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézervonalak kereszteződési pont- ját (Ⅱ. pont). – Helyezze el a mérőműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szinte- zésre kerül.

– Állítsa be úgy a mérőműszre magasságát (a műszeráll- vány, vagy szükség esetén alátétek segítségével), hogy a lézervonalak keresztezési pontja a B falon pontosan az előbb megjelölt Ⅱ. pontra essen.

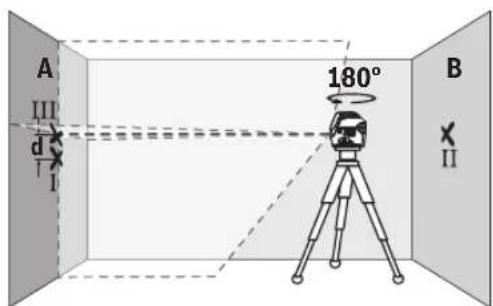

– Forgassa el 180°-kal a mérőműszert, anélkül, hogy a ma- gasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt Ⅰ. pon- ton haladjon át. Várja meg, amíg a mérőműszer végrehajt- ja a szintezést és jelölje meg az A falon a lézervonalak ke- reszteződési pontját (Ⅲ. pont). – A két megjelölt pont, Ⅰ és Ⅲ, különbsége azA falon, a d ér- ték megadja a mérőműszer tényleges magassági eltéré- sét. Egy 2 × 5 m = 10m hosszúságú mérési szakaszon a legna- gyobb megengedett eltérés: 10m× ±0,3mm/m = ±3mm. Az Ⅰ és Ⅲ pont közötti d kü- lönbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie. A vízszintes vonal szintezési pontosságának ellenőrzése Az ellenőrzéshez egy kb. 5×5m-es szabad területre van szükség. – Szerelje fel a mérőműszert az A és a B fal között középen egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Jelölje ki a vízszintes lézervonalas üzemet szinte- zési automatikával és várja meg amíg a mérőműszer ön- szintezési veégrehajtásra kerül. 2,5 m 5,0 m

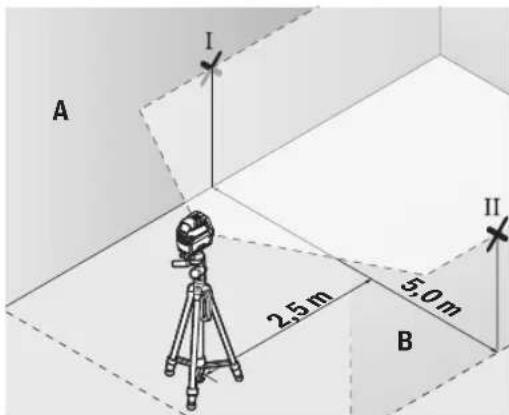

– Jelölje meg a mérőműszertől 2,5 m távolságra mindkét fa- lon a lézervonal közepének helyét (Ⅰ pont az A falon és Ⅱ pont a B falon). 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsMagyar | 145 2,5 m

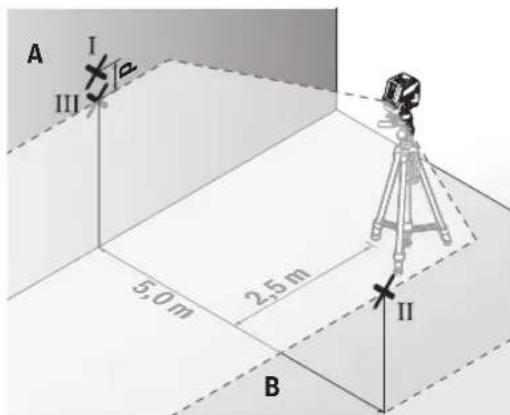

– Állítsa fel a mérőműszert 180°-kal elfordítva 5 m távolság-ban és várja meg amíg az önszintezés végrehajtásra kerül.– Állítsa be úgy a mérőműszer magasságát (a műszeráll-vány, vagy szükség esetén alátétek segítségével), hogy alézervonal közepe a B falon pontosan az előbb megjelöltⅡ. pontra essen.– Jelölje be az A falon a lézervonal közepént Ⅲ pontként(ez függőlegesen az Ⅰ pont felett vagy alatt lesz). – A két megjelölt pont, Ⅰ és Ⅲ, különbsége azA falon, a d ér- ték megadja a mérőműszernek a vízszintestől való tényle-ges eltérését.Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legna-gyobb megengedett eltérés: 10 m× ±0,3mm/m = ±3mm. Az Ⅰ és Ⅲ pont közötti d kü- lönbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.A függőleges vonal szintezési pontosságánakellenőrzéseAz ellenőrzéshez egy olyan ajtónyílásra van szükség, amely-nél (szilárd talaj vagy padló mellett) az ajtónyílás mindkét ol-dalán legalább 2,5 m hely áll rendelkezésre.– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolságraegy szilárd, egyenletes alapra (ne egy műszerállványra).Jelölje ki a függőleges lézervonal üzemmósot szintezésiautomatikával. Irányítsa a lézervonalat az ajtónyílásra ésvárja meg, amíg a mérőműszer önszintezése végrehajtás-ra kerül. 2,5 m 2,5 m – Jelölje meg a függőleges lézervonal közepén az ajtónyíláspadlójánál (Ⅰ. pont), 5 m távolságban az ajtónyílás másikoldalán (Ⅱ. pont) valamint az ajtónyílás felső szélén (Ⅲ.pont).

2 m – Forgassa el a mérőműszert 180°-kal és állítsa azt fel az aj-tónyílás másik oldalán, közvetlenül a Ⅱ. pont mögé. Várjameg a mérőműszer szintezését, majd állítsa úgy be a füg-gőleges lézervonalat, hogy a közepe pontosan az Ⅰ. és Ⅱ.ponton haladjon át.– Jelölje meg a lézervonal közepét az ajtónyílás felső szélénⅣ. pontként. – A két megjelölt pont, Ⅲ és Ⅳ, különbsége, a d érték meg- adja a mérőműszer tényleges magassági eltérését.– Mérje meg az ajtónyílás magasságát.Számítsa ki a következőképpen a legnagyobb megengedetteltérést:Az ajtónyílás magasságának kétszerese ×0,3mm/mPélda: Ha az ajtónyílás magassága 2m, akkoa legnagyobbmegengedett eltérés 2×2m×±0,3mm/m=±1,2mm lehet. A Ⅲ és Ⅳ pont leg- nagyobb megengedett távolsága így 1,2 mm.Függőleges pontosság ellenőrzéseAz ellenőrzéshez egy szilárd padló feletti, kb. 5m‑es szabadmérési szakaszra van szükség a padló és a mennyezet kö-zött.Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)146 | Magyar – Szerelje fel a mérőműszert a (14) forgatható tartóra és ál- lítsa a talajra. Jelölje ki a pont-üzemmódot és hagyja a mé- rőműszert beszinteződni. 5 m – Jelölje be a felső lézerpont közepét a mennyezeten (Ⅰ pont). Ezenkívül jelölje be az alsó lézerpont közepét a padlón (Ⅱpont).

180° – Forgassa el a mérőműszert 180°-kal. Helyezze el úgy, hogy az alsó lézerpont közepe a már bejelölt Ⅱ ponton le- gyen. Hagyja a mérőműszert beszinteződni. Jelölje be a felső lézerpont közepét (Ⅲ pont). – A két megjelölt pont, Ⅰ és Ⅲ, különbsége, a d érték meg- adja a mérőműszer tényleges eltérését a függőlegestől. Számítsa ki a következőképpen a legnagyobb megengedett eltérést: A padló és a mennyezet közötti távolság ×0,7mm/m Példa: Ha a padló és a mennyezet közötti távolság 5m, akkor a legnagyobb megengedett eltérés 2×5m×±0,7mm/m=±7mm lehet. A Ⅰ és Ⅲ pont legna- gyobb megengedett távolsága így 7 mm. Munkavégzési tanácsok u Jelöléshez mindig csak a lézerpont, illetve a lézervo- nal közepét használja. A lézerpont mérete, illetve a lé- zervonal szélessége a távolsággal változik. Munkavégzés műszerállvánnyal (tartozék) Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mérőműszert a (10) 1/4"-műszeráll- ványcsatlakozóval a (23) műszerállvány, vagy egy szokvá- nyos fényképezőgépállvány menetére. Egy a kereskedelem- ben szokványosan kapható építészeti műszerállványon való rögzítésre használja a (11) 5/8"-műszerállványcsatlakozót. Az állvány csavarjával rögzítse szorosan a mérőműszert. A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzetbe. Rögzítés az univerzális tartóval (tartozék) (lásdaGábrát) A(19)univerzális tartóval a mérőműszert például függőleges felületekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és meg- könnyíti a mérőműszer magassági beállítását. u Tartsa távol az ujjait a mágneses tartozék hátoldalá- tól, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az uj- jai becsípődhetnek. A mérőműszer bekapcsolása előtt állítsa be a (19) univerzá- lis tartót durván a megfelelő helyzetbe. Munkavégzés a lézer-céltáblával (lásd a G ábrát) A (20) lézer-céltábla hátrányos körülmények és nagyobb tá- volságok esetén jobban láthatóvá teszi a lézersugarat. A (20)lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer- céltábla hátoldala felől is látni lehet. Lézerpont kereső szemüveg (tartozék) A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható. u A lézer keresőszemüveget (külön tartozék) ne hasz- nálja védőszemüvegként. A lézer keresőszemüveg a lé- zersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd. u A lézer keresőszemüveget (külön tartozék) ne hasz- nálja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ult- raibolya sugárzás ellen és csökkenti a színfelismerési ké- pességet. Munkavégzési példák (lásd a B2–F2, Gés H ábrát) A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található. Karbantartás és szerviz Karbantartás és tisztítás Tartsa mindig tisztán a mérőműszert. Ne merítse bele a mérőműszert vízbe vagy más folyadékok- ba. A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon. Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilé- pési nyílása körüli felületeket és ügyeljen a szálakra. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsРусский | 147 azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Hulladékkezelés A mérőműszereket, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafel- használásra leadni. Ne dobja ki a mérőműszereket és elemeket a háztartási szemétbe! Csak az EU‑tagországok számára: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható mé- rőműszereket és a 2006/66/EK európai irányelvnek megfe- lelően a már nem használható akkumulátorokat/elemeket kü- lön össze kell gyűjteni és a környezetvédelmi szempontok- nak megfelelően kell újrafelhasználásra leadni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg ta- lálható veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére.
