NÁVOD K OBSLUZE GLL 215 Professional BOSCH

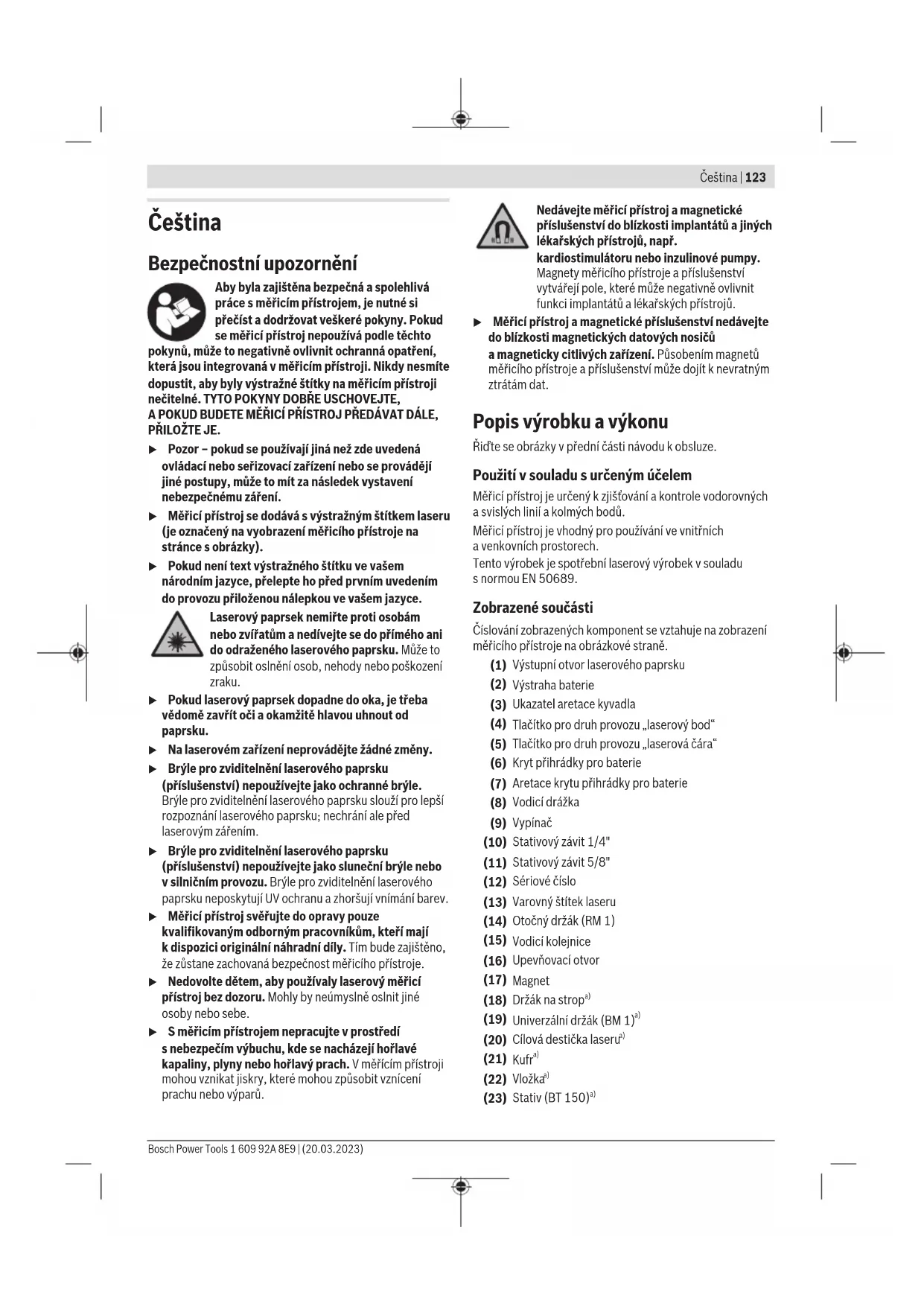

(19) Univerzální držák (BM1)

(26) Brýle pro práci slaserem

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Bodový ačárový laser GCL 2-15 GCL 2-15 G Číslo zboží 3 601 K66 E.. 3 601 K66 J.. Pracovní dosah

– Laserová čára 15m 15m – laserový bod nahoru 10m 10m – laserový bod dolů 10m 10m Přesnost nivelace B)C) – Laserové čáry ±0,3mm/m ±0,3mm/m – Laserové body ±0,7mm/m ±0,7mm/m Typický rozsah samonivelace ±4° ±4° Typická doba nivelace <4s <4s Provozní teplota –10°Caž+50°C –10°Caž+50°C Skladovací teplota –20°Caž+70°C –20°Caž+70°C Max. nadmořská výška pro použití 2000m 2000m Relativní vlhkost vzduchu max. 90% 90% Stupeň znečištění podle IEC61010-1 2

Třída laseru 2 2 Laserová čára – Typ laseru <1mW, 630–650nm <10mW, 500–540nm – Barva laserového paprsku Červená Zelená – C₆ 1 10 – Divergence 0,5mrad (plný úhel) 50×10mrad (plný úhel) laserový bod – Typ laseru <1mW, 630–650nm <1mW, 630–650nm – Barva laserového paprsku Červená Červená – C₆ 1 1 – Divergence 0,8mrad (plný úhel) 0,8mrad (plný úhel) Stativový závit 1/4", 5/8" 1/4", 5/8" Baterie 3×1,5VLR6(AA) 3×1,5VLR6(AA) Doba provozu při druhu provozu

– provoz skřížovými čárami abody 6h 6h – Provoz skřížovými čárami 8h 8h – Provoz sčárami abody 12h 10h – provoz sčárami 16h 12h – Bodový provoz 22h 22h Hmotnost podle EPTA- Procedure01:2014 0,49kg 0,49kg Rozměry(délkaךířka×výška) – bez otočného držáku 112× 55× 106mm 112× 55× 106mm – sotočným držákem 132× 81× 163mm 132× 81× 163mm 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsČeština | 125 Bodový ačárový laser GCL 2-15 GCL 2-15 G Stupeň krytí IP54 (ochrana proti prachu astříkající vodě) IP54 (ochrana proti prachu astříkající vodě) A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).

při 20–25°C C) Uvedené hodnoty platí za předpokladu normálních až příznivých podmínek prostředí (např. bez vibrací, bez mlhy, bez kouře, bez přímého slunečního záření). Po velkém kolísání teploty může dojít kodchylkám přesnosti. D) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením. Kjednoznačné identifikaci měřicího přístroje slouží sériové číslo (12) na typovém štítku. Montáž Vložení/výměna baterií Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie. Pro otevření krytu přihrádky pro baterie(6) stiskněte aretaci(7) akryt přihrádky pro baterie odklopte. Vložte baterie. Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie. Když jsou baterie slabé, bliká zeleně výstraha baterie(2). Navíc laserové čáry každých 10min cca 5s blikají. Měřicí přístroj lze používat ještě cca 1h od prvního blikání. Když jsou baterie vybité, laserové čáry ještě jednou zablikají těsně před automatickým vypnutím. Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce ase stejnou kapacitou. u Když měřicí přístroj delší dobu nepoužíváte, vyjměte zněj baterie. Při delším skladování vměřicím přístroji mohou baterie zkorodovat asamy se vybít. Práce sotočným držákemRM1 (vizobrázkyA1– A3) Pomocí otočného držáku(14) můžete měřicí přístroj otočit o360° okolo centrálního, neustále viditelného kolmého bodu. Tak lze laserové čáry seřídit, aniž by se změnila poloha měřicího přístroje. Nasaďte měřicí přístroj vodicí drážkou(8) do vodicí kolejničky(15) otočného držáku(14) anasuňte měřicí přístroj až nadoraz na podstavec. Pro demontáž vytáhněte měřicí přístroj zotočného držáku opačným směrem. Možnosti umístění otočného držáku: – postavený na rovné ploše, – našroubovaný na svislé ploše, – ve spojení sdržákem na strop (18) na kovových stropních lištách, – pomocí magnetů (17) na kovovém povrchu. u Když připevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetů může dojít kuskřípnutí prstů. Provoz Uvedení do provozu u Chraňte měřicí přístroj před vlhkem apřímým slunečním zářením. u Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot. Nenechávejte ho např. delší dobu ležet vautě. Při větším kolísání teploty nechte měřicí přístroj nejprve vytemperovat apřed další prací proveďte vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka127). Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje. u Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka127). u Před přepravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit. Zapnutí avypnutí Pro zapnutí měřicího přístroje posuňte vypínač(9) do polohy On (pro práci saretací kyvadla) nebo do polohy On (pro práci sautomatickou nivelací). Měřicí přístroj promítá ihned po zapnutí zvýstupních otvorů(1) laserové paprsky. u Nemiřte laserový paprsek na osoby nebo zvířata anedívejte se sami do něj, ato ani zvětší vzdálenosti. Pro vypnutí měřicího přístroje posuňte vypínač (9) do polohy Off. Při vypnutí se zablokuje kyvadlová jednotka. u Nenechávejte zapnutý měřicí přístroj bez dozoru apo použití ho vypněte. Mohlo by dojít koslnění jiných osob laserovým paprskem. Při překročení maximální přípustné provozní teploty 50°C dojde kvypnutí kvůli ochraně laserové diody. Po vychladnutí je měřicí přístroj opět připravený kprovozu alze ho znovu zapnout. Automatické vypnutí Pokud cca 120min nestisknete žádné tlačítko na měřicím přístroji, měřicí přístroj se automaticky vypne kvůli šetření baterií. Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžete buď posunout vypínač(9) nejprve do polohy Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)126 | Čeština „Off“ apoté měřicí přístroj znovu zapnout, nebo stiskněte tlačítko pro druh provozu „laserový bod“(4) nebo tlačítko druhu provozu „laserová čára“(5). Dočasná deaktivace automatického vypnutí Pro deaktivaci automatického vypnutí podržte (při zapnutém měřicím přístroji) minimálně 3s stisknuté tlačítko druhu provozu „laserová čára“ (5). Jakmile je automatické vypnutí deaktivované, laserové čáry krátce zablikají pro potvrzení. Upozornění: Když provozní teplota překročí 45°C, automatické vypnutí již nelze deaktivovat. Pro aktivaci automatického vypnutí měřicí přístroj vypněte aznovu zapněte. Nastavení druhu provozu Měřicí přístroj disponuje několika druhy provozu, které můžete kdykoli měnit: – Provoz skřížovými čárami abody: Měřicí přístroj promítá dopředu jednu vodorovnou ajednu svislou laserovou čáru adále po jednom kolmém laserovém bodu nahoru adolů. Laserové čáry jsou překřížené vúhlu90°. – Provoz svodorovnou čárou: Měřicí přístroj promítá dopředu vodorovnou laserovou čáru. – Provoz se svislou čárou: Měřicí přístroj promítá dopředu svislou laserovou čáru. Při umístění měřicího přístroje vprostoru se svislá laserová čára zobrazuje na stropě kromě horního laserového bodu. Při umístění měřicího přístroje přímo ustěny probíhá svislá laserová čára téměř úplně dokola (360° čára). – Provoz sbody: Měřicí přístroj promítá po jednom laserovém bodu kolmo nahoru adolů. Všechny druhy provozu kromě bodového provozu lze zvolit sautomatickou nivelací isaretací kyvadla. Práce sautomatickou nivelací Pořadí kroků Provoz svodorovnou čárou Provoz se svislou čárou Bodový provoz Ukazatel aretace kyvadla(3) Obrá- zek Vypínač(9) vpoloze „ On“

Provoz skřížovými čárami 1× stisknout tlačítko pro druh provozu „laserová čára“(5)

2× stisknout tlačítko pro druh provozu „laserová čára“(5)

3× stisknout tlačítko pro druh provozu „laserová čára“(5)

4× stisknout tlačítko pro druh provozu „laserová čára“(5)

Provoz skřížovými čárami Nezávisle na nastavení provozu sčárami lze aktivovat nebo deaktivovat provoz sbody: 1× stisknout tlačítko pro druh provozu „laserový bod“(4)

2× stisknout tlačítko pro druh provozu „laserový bod“(4)

Pokud se měřicí přístroj nachází mimo rozsah samonivelace, laserové čáry a/nebo body rychle blikají. Pokud během práce sautomatickou nivelací přejdete do režimu „práce saretací kyvadla“ (vypínač(9) vpoloze „ On“), vždy se aktivuje první možnost kombinace ukazatelů tohoto režimu. Práce saretací kyvadla Pořadí kroků Provoz svodorovnou čárou Provoz se svislou čárou bodový provoz Ukazatel aretace kyvadla(3) Obrá- zek Vypínač(9) vpoloze „ On“

Provoz skřížovými čárami 1× stisknout tlačítko pro druh provozu „laserová čára“(5)

Červená 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsČeština | 127 Pořadí kroků Provoz svodorovnou čárou Provoz se svislou čárou bodový provoz Ukazatel aretace kyvadla(3) Obrá- zek 2× stisknout tlačítko pro druh provozu „laserová čára“(5)

Červená 3× stisknout tlačítko pro druh provozu „laserová čára“(5)

Provoz skřížovými čárami Vrežimu „Práce saretací vřetena“ laserové čáry nepřetržitě pomalu blikají. Pokud během práce saretací kyvadla přejdete do režimu „práce sautomatickou nivelací“ (vypínač(9) vpoloze On), vždy se aktivuje první možnost kombinace ukazatelů tohoto režimu. Automatická nivelace Práce sautomatickou nivelací (viz obrázkyB1–E1) Postavte měřicí přístroj na vodorovný, pevný podklad nebo ho upevněte na otočný držák (14). Pro práce sautomatickou nivelací posuňte vypínač (9) do polohy „ On“. Automatická nivelace automaticky vyrovná nerovnosti vsamonivelačním rozsahu ±4°. Jakmile již laserové paprsky neblikají, je měřicí přístroj znivelovaný. Pokud není možné provést automatickou nivelaci, např. proto, že plocha, na které měřicí přístroj stojí, je odchýlená od vodorovné roviny ovíce než 4°, laserové paprsky rychle blikají. Vtakovém případě postavte měřicí přístroj vodorovně apočkejte na samonivelaci. Jakmile se měřicí přístroj nachází vsamonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svítí. Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po nivelaci zkontrolujte polohu laserových paprsků ve vztahu kreferenčním bodům, aby se zamezilo chybám daným posunutím měřícího přístroje. Práce saretací kyvadla (vizobrázekF1) Pro práci saretací kyvadla posuňte vypínač(9) do polohy „ On“. Ukazatel aretace kyvadla(3) svítí červeně alaserové čáry nepřetržitě blikají vpomalém taktu. Při práci saretací kyvadla je automatická nivelace vypnutá. Měřicí přístroj můžete držet vruce nebo postavit na podklad se sklonem. Laserové paprsky nejsou znivelované anemusí nutně probíhat kolmo. Kontrola přesnosti měřicího přístroje Vlivy na přesnost Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru. Pro minimalizaci vlivu tepla, které stoupá ze země, doporučujeme používat měřicí přístroj na stativu. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy. Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte přesnost nivelace. Zkontrolujte vždy nejprve přesnost výšky anivelace vodorovné laserové čáry, poté přesnost nivelace svislé laserové čáry. Pokud měřicí přístroj při jedné zkontrol překročí maximální odchylku, nechte ho opravit vservisu Bosch. Kontrola výšky vodorovné čáry Pro kontrolu potřebujete volnou měřicí dráhu 5m na pevném podkladu mezi dvěma stěnami AaB. – Namontujte měřicí přístroj blízko stěnyA na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj. Zvolte provoz skřížovými čárami sautomatickou nivelací.

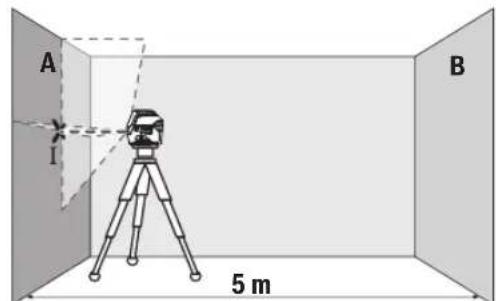

5 m – Namiřte laser na blízkou stěnuA anechte měřicí přístroj znivelovat. Označte střed bodu, ve kterém se laserové čáry na stěně protínají (bodⅠ).

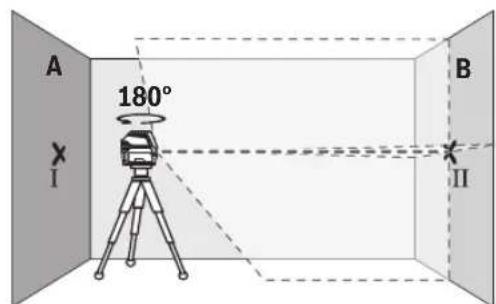

180° – Otočte měřicí přístroj o180°, nechte ho znivelovat aoznačte průsečík laserových čar na protilehlé stěněB (bodⅡ). – Umístěte měřicí přístroj –aniž byste ho otočili– blízko ustěnyB, zapněte ho anechte ho znivelovat. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)128 | Čeština

– Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby průsečík laserových čar dopadal přesně na vyznačený bodII na stěněB.

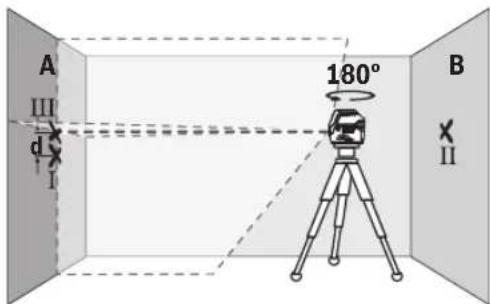

– Otočte měřicí přístroj o180°, aniž byste změnili výšku. Namiřte ho na stěnuA tak, aby svislá laserová čáry probíhala vyznačeným bodemI. Nechte měřicí přístroj znivelovat aoznačte průsečík laserových čar na stěněA (bodⅢ). – Rozdíl d mezi oběma označenými bodyⅠ aⅢ na stěněA udává skutečnou výškovou odchylku měřicího přístroje. Uměřicí dráhy 2 ×5m=10m činí maximální přípustná odchylka: 10m×±0,3mm/m=±3mm. Rozdíl d mezi bodyⅠ aⅢ smí tedy činit maximálně 3mm. Kontrola přesnosti nivelace vodorovné čáry Pro kontrolu potřebujete volnou plochu cca 5×5m. – Namontujte měřicí přístroj doprostřed mezi stěny AaB na stativ nebo ho položte na pevný, rovný podklad. Zvolte provoz svodorovnou čárou sautomatickou nivelací anechte měřicí přístroj znivelovat. 2,5 m 5,0 m

– Označte ve vzdálenosti 2,5m od měřicího přístroje na obou stěnách střed laserové čáry (bodIna stěněAabodⅡ na stěněB). 2,5 m

– Postavte měřicí přístroj otočený o180° do vzdálenosti 5m anechte ho znivelovat. – Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby střed laserové čáry dopadal přesně na vyznačený bod II na stěně B. – Označte na stěně Astřed laserové čáry jako bod Ⅲ (svisle nad, resp. pod bodem Ⅰ). – Rozdíl d mezi oběma označenými bodyIaⅢ na stěněAudává skutečnou odchylku měřicího přístroje od vodorovné roviny. Uměřicí dráhy 2×5m=10m činí maximální přípustná odchylka: 10m×±0,3mm/m=±3mm. Rozdíl d mezi bodyⅠ aⅢ smí tedy činit maximálně 3mm. Kontrola přesnosti nivelace svislé čáry Pro kontrolu potřebujete dveřní otvor, ukterého je (na pevném podkladu) na každé straně dveří nejméně 2,5m místa. – Postavte měřicí přístroj ve vzdálenosti 2,5m od dveřního otvoru na pevný, rovný podklad (ne na stativ). Zvolte provoz se svislou čárou sautomatickou nivelací. Namiřte laserovou čáru na dveřní otvor anechte měřicí přístroj znivelovat. 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsČeština | 129 2,5 m 2,5 m – Označte střed svislé laserové čáry na podlaze ve dveřním otvoru (bodⅠ), ve vzdálenost 5m na druhé straně dveřního otvoru (bodⅡ) ana horním okraji dveřního otvoru (bodⅢ).

2 m – Otočte měřicí přístroj o180° apostavte ho na druhé straně dveřního otvoru přímo za bodⅡ. Nechte měřicí přístroj znivelovat asvislou laserovou čáru vyrovnejte tak, aby její střed probíhal přesně bodyⅠ aⅡ. – Označte střed laserové čáry na horním okraji dveřního otvoru jako bodⅣ. – Rozdíl d mezi oběma označenými bodyⅢ aⅣ udává skutečnou odchylku měřicího přístroje od svislé roviny. – Změřte výšku otvoru dveří. Maximální přípustnou odchylku vypočítáte následovně: dvojnásobná výška dveřního otvoru×0,3mm/m Příklad: Při výšce dveřního otvoru 2m smí maximální odchylka činit 2×2m×±0,3mm/m=±1,2mm. BodyⅢ aⅣ smí tedy být maximálně 1,2mm od sebe. Kontrola přesnosti kolmice Pro kontrolu potřebujete volnou měřicí dráhu na pevném podkladu se vzdáleností cca 5m mezi podlahou astropem. – Namontujte měřicí přístroj na otočný držák (14) apostavte ho na podlahu. Zvolte provoz sbody anechte měřicí přístroj znivelovat. 5 m – Označte střed horního laserového bodu na stropě (bodI). Kromě toho označte střed dolního laserového bodu na podlaze (bodⅡ).

180° – Měřicí přístroj otočte o180°. Umístěte ho tak, aby se střed dolního laserového bodu shodoval sjiž označeným bodemⅡ. Nechte měřicí přístroj znivelovat. Označte střed horního laserového bodu (bodⅢ). – Rozdíld mezi oběma označenými bodyⅠ aⅢ na stropě udává skutečnou odchylku měřicího přístroje od svislé roviny. Maximální přípustnou odchylku vypočítáte následovně: dvojnásobná vzdálenost mezi podlahou astropem×0,7mm/m. Příklad: Při vzdálenosti mezi podlahou astropem 5m smí maximální odchylka činit 2×5m×±0,7mm/m=±7mm. BodyⅠ aⅢ smí tedy být maximálně 7mm od sebe. Pracovní pokyny u Pro označení používejte vždy pouze střed laserového bodu, resp. laserové čáry. Velikost laserového bodu resp. šířka laserové přímky se mění se vzdáleností. Práce se stativem (příslušenství) Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasaďte měřicí přístroj 1/4" upnutím pro stativ (10) na závit stativu (23) nebo běžného fotografického stativu. Pro upevnění na běžný stavební stativ použijte 5/8" upnutí pro stativ(11). Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte. Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)130 | Slovenčina Upevnění pomocí univerzálního držáku (příslušenství) (viz obrázekG) Pomocí univerzálního držáku(19) můžete měřicí přístroj upevnit např. na svislých plochách nebo magnetických materiálech. Univerzální držák je rovněž vhodný jako podlahový stativ ausnadňuje výškové vyrovnání měřicího přístroje. u Když připevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetů může dojít kuskřípnutí prstů. Než měřicí přístroj zapnete, univerzální držák(19) nahrubo vyrovnejte. Práce scílovou tabulkou laseru (viz obrázekG) Cílová tabulka laseru(20) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách avětších vzdálenostech. Odrazivá plocha cílové tabulky laseru(20) zlepšuje viditelnost laserové čáry, pomocí průhledné plochy je laserová čára patrná ize zadní strany cílové tabulky laseru. Brýle pro práci slaserem (příslušenství) Brýle pro práci slaserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko. u Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením. u Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo vsilničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu azhoršují vnímání barev. Příklady práce (viz obrázky B2–F2, GaH) Příklady možností použití měřicího přístroje naleznete na stránkách sobrázky. Údržba aservis Údržba ačištění Udržujte měřicí přístroj vždy čistý. Měřicí přístroj neponořujte do vody nebo jiných kapalin. Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla. Pravidelně čistěte zejména plochy na výstupním otvoru laseru adávejte pozor na vlákna. Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: www.bosch-pt.com Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: +420 519 305700 Fax: +420 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch-pt.cz Další adresy servisů najdete na: www.bosch-pt.com/serviceaddresses Likvidace Měřící přístroje, příslušenství a obaly je třeba odevzdat k ekologické recyklaci. Měřicí přístroje abaterie nevyhazujte do domovního odpadu! Pouze pro zeměEU: Podle evropské směrnice 2012/19/EU oodpadních elektrických aelektronických zařízeních ajejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí přístroje apodle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně aodevzdat kekologické recyklaci. Při nesprávné likvidaci mohou odpadní elektrická aelektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí alidské zdraví. Slovenčina Bezpečnostné upozornenia Aby bola zaistená bezpečná aspoľahlivá práca smeracím prístrojom, prečítajte si adodržiavajte všetky pokyny. Pokiaľ mera- cí prístroj nebudete používať vsúlade stý- mito pokynmi, môžete nepriaznivo ovplyvniť integrova- né ochranné opatrenia vmeracom prístroji. Nikdy ne- smiete dopustiť, aby boli výstražné štítky na meracom prístroji nečitateľné. TIETO POKYNY DOBRE USCHOVAJ- TE A POKIAĽ BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ĎALEJ, PRILOŽTE ICH. u Pozor – keď sa používajú iné ovládacie alebo nastavo- vacie zariadenia, ako sú tu uvedené alebo iné postupy, môže to viesť knebezpečnej expozícii žiarením. 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsSlovenčina | 131 u Merací prístroj sa dodáva svýstražným štítkom lasera (označeným na vyobrazení meracieho prístroja na strane s obrázkami). u Ak text výstražného štítku lasera nie je vjazyku kraji- ny, kde sa prístroj používa, pred prvým uvedením do prevádzky ho prelepte dodanou nálepkou vjazyku va- šej krajiny. Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami nepozerajte do priameho či odrazeného laserového lúča. Môže to spô- sobiť oslepenie osôb, nehody alebo poškodenie zraku. u Pokiaľ laserový lúč dopadne do oka, treba vedome za- tvoriť oči aokamžite hlavu otočiť od lúča. u Na laserovom zariadení nevykonávajte žiadne zmeny.u Okuliare na zviditeľnenie laserového lúča (príslušen- stvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditeľnenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením. u Okuliare na zviditeľnenie laserového lúča (príslušen- stvo) nepoužívajte ako slnečné okuliare alebo vcest- nej doprave. Okuliare na zviditeľnenie laserového lúča neposkytujú úplnú UV ochranu azhoršujú vnímanie fa- rieb. u Opravu meracieho prístroja zverte len kvalifikované- mu odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť mera- cieho prístroja zostane zachovaná. u Nedovoľte deťom používať laserový merací prístroj bez dozoru. Mohli by neúmyselne spôsobiť oslepenie iných osôb alebo seba samých. u Smeracím prístrojom nepracujte vprostredí snebez- pečenstvom výbuchu, vktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Vtomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť. Merací prístroj amagnetické príslušenstvo nedávajte do blízkosti implantátov ainých medicínskych zariadení, ako sú napr. kardi- ostimulátory alebo inzulínové pumpy. Mag- nety meracieho prístroja apríslušenstva vytvá- rajú magnetické pole, ktoré môže negatívne ovplyvniť funkciu implantátov amedicínskych zariadení. u Merací prístroj amagnetické príslušenstvo udržiavaj- te mimo magnetických dátových nosičov amagnetic- ky citlivých zariadení. Pôsobením magnetov meracieho prístroja apríslušenstva môže dôjsť knevratným stratám údajov. Opis výrobku avýkonu Prosím, všimnite si obrázky vprednej časti návodu na použí- vanie. Používanie v súlade s určením Merací prístroj je určený na určovanie akontrolu vodorov- ných azvislých čiar, ako aj kolmíc. Tento merací prístroj je vhodný na používanie vinteriéri aex- teriéri. Tento výrobok je spotrebný laserový výrobok vsúlade snor- mou EN50689. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyob- razenie meracieho prístroja na grafickej strane tohto Návodu na používanie. (1) Výstupný otvor laserového lúča (2) Výstraha slabej batérie (3) Indikácia aretácie kyvadla (4) Tlačidlo pre druh prevádzky Laserový bod (5) Tlačidlo pre druh prevádzky Laserová línia (6) Veko priehradky na batérie (7) Aretácia veka priehradky na batérie (8) Vodiaca drážka (9) Vypínač (10) Uchytenie statívu 1/4" (11) Uchytenie statívu 5/8" (12) Sériové číslo (13) Výstražný štítok laserového prístroja (14) Otočný držiak (RM1) (15) Vodiaca lišta (16) Pozdĺžny upevňovací otvor (17) Magnet (18) Stropná svorka

(24) Teleskopická tyč (BT350)
