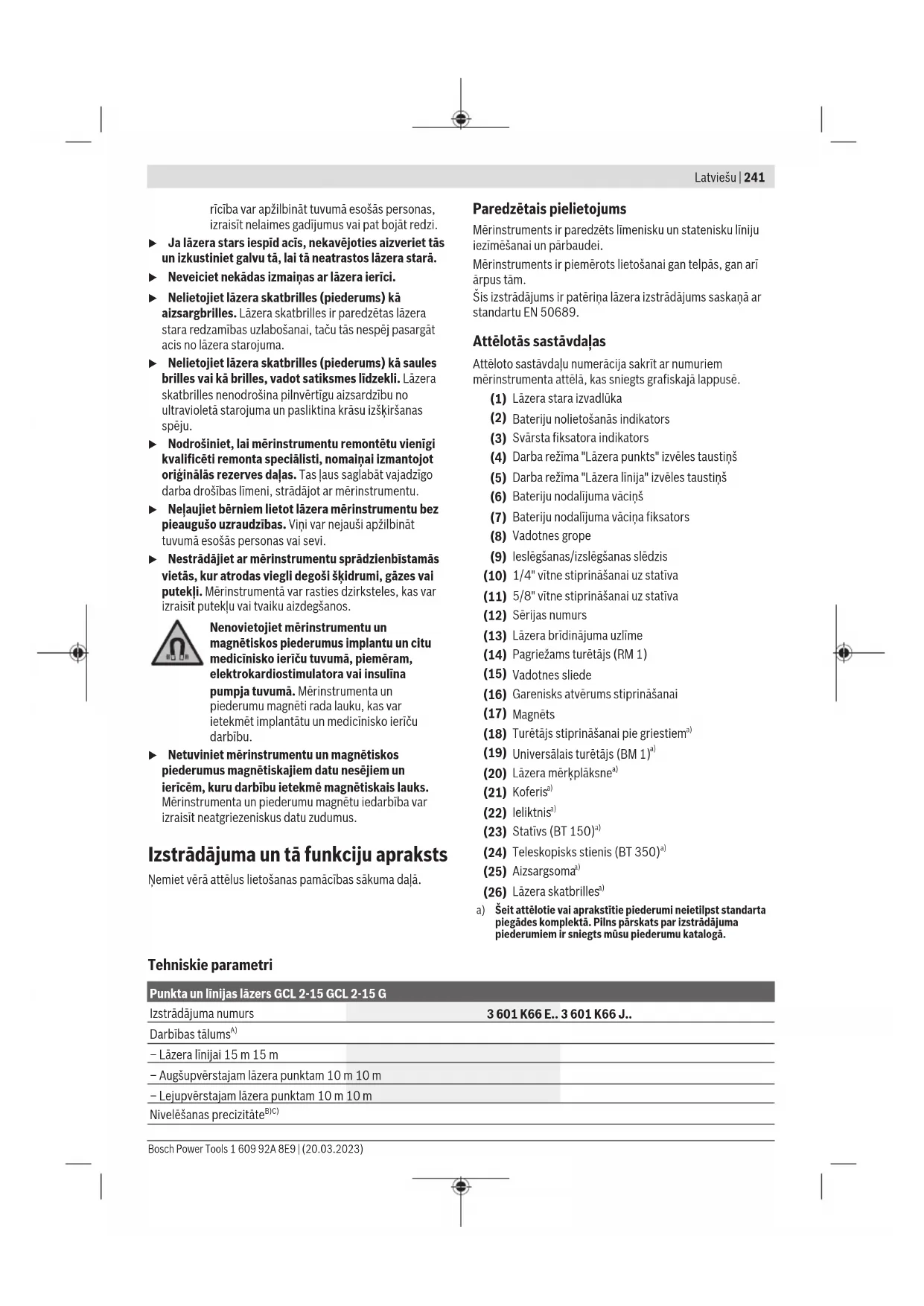

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie parametri Punkta un līnijas lāzers GCL 2-15 GCL 2-15 G Izstrādājuma numurs 3 601 K66 E.. 3 601 K66 J.. Darbības tālums

– Lāzera līnijai 15m 15m – Augšupvērstajam lāzera punktam 10m 10m – Lejupvērstajam lāzera punktam 10m 10m Nivelēšanas precizitāte B)C) Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)242 | Latviešu Punkta un līnijas lāzers GCL 2-15 GCL 2-15 G – Lāzera līnijām ±0,3mm/m ±0,3mm/m – Lāzera punktiem ±0,7mm/m ±0,7mm/m Pašizlīdzināšanās diapazona tipiskā vērtība ±4° ±4° Izlīdzināšanās laika tipiskā vērtība <4s <4s Darba temperatūra –10°C…+50°C –10°C…+50°C Glabāšanas temperatūra –20°C…+70°C –20°C…+70°C Maks. darba augstums virs jūras līmeņa 2000m 2000m Maks. relatīvais gaisa mitrums 90% 90% Piesārņojuma pakāpe atbilstīgi IEC61010-1

Lāzera klase 2 2 Lāzera līnijai – Lāzera veids <1mW, 630–650nm <10mW, 500–540nm – Lāzera stara krāsa Sarkana Zaļa – C₆ 1 10 – Diverģence 0,5mrad (pilns leņķis) 50×10mrad (pilns leņķis) Lāzera punktam – Lāzera veids <1mW, 630–650nm <1mW, 630–650nm – Lāzera stara krāsa Sarkana Sarkana – C₆ 1 1 – Diverģence 0,8mrad (pilns leņķis) 0,8mrad (pilns leņķis) Statīva stiprinājuma vītne 1/4", 5/8" 1/4", 5/8" Baterijas 3×1,5VLR6(AA) 3×1,5VLR6(AA) Darbības laiks darba režīmā

– Krustlīniju un punkta režīmā 6st. 6st. – Krustlīniju režīmā 8st. 8st. – līniju un punkta režīmā 12st. 10st. – Līniju režīmā 16st. 12st. – Darbs punkta režīmā 22st. 22st. Svars atbilstīgi EPTA-Proce- dure01:2014 0,49kg 0,49kg Izmērs(garums×platums×augstums) – bez pagriežamā turētāja 112×55× 106mm 112×55× 106mm – ar pagriežamo turētāju 132×81× 163mm 132×81× 163mm Aizsardzības klase IP54 (putekļdrošs un šļakatdrošs) IP54 (putekļdrošs un šļakatdrošs) A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums var samazināties.

piei 20–25°C C) Norādītās vērtības attiecas uz normāliem un labvēlīgiem apkārtējās vides apstākļiem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecīzi. D) Parasti ir vērojams tikai elektronenevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās. Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (12), kas atrodams uz tā marķējuma plāksnītes. 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsLatviešu | 243 Montāža Bateriju ievietošana/nomaiņa Mērinstrumenta darbināšanai ieteicams izmantot sārma- mangāna baterijas. Lai atvērtu bateriju nodalījuma vāciņu(6), nospiediet fiksatoru(7)un atlociet bateriju nodalījuma vāciņu. Ievietojiet nodalījumā baterijas. Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā. Ja baterijas ir nolietojušās, bateriju nolietošanās indikators(2) mirgo zaļā krāsā. Turklāt ik pēc 10minūtēm lāzera stari mirgo aptuveni 5sekundes ilgi. Pēc pirmās nomirgošanas mērinstruments var darboties vēl aptuveni 1stundu. Ja baterijas ir nolietojušās, lāzera stari vienreiz nomirgo tieši pirms mērinstrumenta automātiskās izslēgšanās. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. u Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošanas uzglabāšanas laikā baterijas var korodēt vai izlādēties mērīšanas instrumentā. Darbs ar pagriežamo turētājuRM1 (skatītattēlusA1–A3) Ar pagriežamo turētāju(14) mērinstrumentu var pagriezt par 360° ap centrālo svērteņa punktu, kas ir pastāvīgi redzams. Tas ļauj ērti izlīdzināt lāzera līnijas, nemainot mērinstrumenta stāvokli. Novietojiet mērinstrumentu ar vadotnes gropi(8) uz vadotnes sliedes (15) uz pagriežamā turētāja(14), un līdz galam uzbīdiet mērinstrumentu uz platformas. Lai atvienotu mērinstrumentu, novelciet to no pagriežamā turētāja, pārvietojot virzienā, kas ir pretējs iepriekš izmantotajam. Pagriežamā turētāja nostiprināšanas iespējas: – novietošana uz līdzenas, līmeniskas virsmas, – nostiprināšana, pieskrūvējot uz stateniskas virsmas, – nostiprināšana uz metāla griestu līstēm, izmantojot turētāju stiprināšanai pie griestiem(18), – nostiprināšana ar magnētu(17) palīdzību uz metāliskām virsmām. u Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēļ var iespiest pirkstus. Lietošana Uzsākot lietošanu u Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. u Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras svārstībām. Piemēram, neatstājiet mērinstrumentu ilgāku laiku automašīnā. Ja ir ievērojamas temperatūras svārstības, vispirms pagaidiet, līdz mērinstrumenta temperatūra izlīdzinās ar apkārtējās vides temperatūru; pirms turpināt darbu, vienmēr pārbaudiet precizitāti, kā ir norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse245). Ļoti augsta vai ļoti zema temperatūra vai straujas temperatūras svārstības var nelabvēlīgi ietekmēt mērinstrumenta precizitāti. u Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse245). u Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts. Ieslēgšana un izslēgšana Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju(9) pozīcijā „ On” (darbs ar svārsta fiksatoru) vai pozīcijā „ On” (darbs ar automātisko pašizlīdzināšanos). Tūlīt pēc mērinstrumenta ieslēgšanas no tā izvadlūkas(1) tiek izstaroti lāzera stari. u Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (9) pozīcijā Off. Kad izslēdz mērinstrumentu, tiek fiksēts tā svārsta mezgls. u Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas. Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra, kas ir 50°C, mērinstruments automātiski izslēdzas, šādi pasargājot no sabojāšanās lāzera diodi. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt. Automātiska izslēgšanās Ja aptuveni 120minūtes netiek nospiests neviens no mērinstrumenta taustiņiem, tas automātiski izslēdzas, šādi taupot baterijas. Lai mērinstrumentu pēc automātiskas izslēgšanās no jauna ieslēgtu, ieslēdzēju (9) var vispirms pārbīdīt stāvoklī „Off“ (Izslēgts) un tad no jauna ieslēgt mērinstrumentu, kā arī var nospiest lāzera darba režīma "Lāzera punkts" izvēles taustiņu (4) vai darba režīma "Lāzera līnija" izvēles taustiņu (5). Automātiskās izslēgšanās funkcijas deaktivizēšana Lai deaktivizētu automātiskās pašizlīdzināšanās funkciju, nospiediet ieslēgta lāzera darba režīma "Lāzera līnija" izvēles taustiņu (5) un turiet to nospiestu vismaz 3s ilgi. Automātiskās pašizlīdzināšanās funkcijas deaktivizēšanu apstiprina lāzera staru īslaicīga mirgošana. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)244 | Latviešu Norāde. Ja mērinstrumenta darba temperatūra pārsniedz vērtību 45°C, automātiskās izslēgšanās funkciju vairs nav iespējams deaktivizēt. Lai aktivizētu automātiskās pašizlīdzināšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu. Darba režīma izvēle Mērinstruments var darboties vairākos režīmos, kurus jebkurā brīdi var viegli mainīt: – Darbs krustlīniju un punkta režīmā: mērinstruments projicē vienu līmenisku lāzera līniju un vienu statenisku lāzera līniju, kas vērstas uz priekšpusi, kā arī pa vienam stateniski vērstam lāzera punktam virzienā uz augšu un uz leju. Lāzera staru veidotās līnijas krustojas 90° leņķī. – Darbs līmeniskas līnijas režīmā: mērinstruments projicē vienu uz priekšpusi vērstu līmenisku lāzera līniju. – Darbs stateniskas līnijas režīmā: mērinstruments projicē vienu uz priekšpusi vērstu statenisku lāzera līniju. Novietojot mērinstrumentu telpā, tas virs augšējā lāzera punkta projicē uz telpas griestiem statenisku lāzera līniju. Novietojot mērinstrumentu tieši kādas sienas tuvumā, stateniskā lāzera līnija aptver gandrīz pilnīgi visu telpu (tiek veidota lāzera līnija ar 360° aptvērumu). – Darbs punkta režīmā: mērinstruments veido pa vienam stateniski vērstam lāzera punktam virzienā uz augšu un uz leju. Visos darba režīmos, izņemot punkta režīmu, var lietot gan pašizlīdzināšanos, gan svārsta fiksatoru. Darbs ar automātisko pašizlīdzināšanos Darbību secība Darbs līmeniskas līnijas režīmā Darbs stateniskas līnijas režīmā Darbs punkta režīmā Svārsta fiksatora indikators(3) Attēls Pārbīdiet ieslēdzēju/izslēdzēju(9) stāvoklī „ On”

Krustlīniju režīmā 1 × nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

2 × nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

3 × nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

4× nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

Krustlīniju režīmā Neatkarīgi no līniju režīma iestādījumiem, mērinstrumentam ir iespējams aktivizēt vai deaktivizēt arī punkta režīmu: 1 × nospiediet lāzera darba režīma "Lāzera punkts" izvēles taustiņu(4)

2 × nospiediet lāzera darba režīma "Lāzera punkts" izvēles taustiņu(4)

Ja mērinstrumenta noliece pārsniedz pašizlīdzināšanās diapazona robežas, lāzera staru veidotās līnijas un/vai punkti ātri mirgo. Ja mērinstruments darbojas ar automātisko pašizlīdzināšanos, pārejiet režīmā „Darbs ar svārsta fiksatoru” (pārvietojiet ieslēdzēju (9) stāvoklī „ On”), kas vienmēr tiek piedāvāts kā pirmā kombinācijas iespēja šī režīma aktivizēšanai, to norādot ar indikatoru palīdzību. Darbs ar svārsta fiksatoru Darbību secība Darbs līmeniskas līnijas režīmā Darbs stateniskas līnijas režīmā Darbs punkta režīmā Svārsta fiksatora indikators(3) Attēls Pārbīdiet ieslēdzēju/izslēdzēju(9) stāvoklī „ On”

Krustlīniju režīmā 1 × nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

Sarkans 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsLatviešu | 245 Darbību secība Darbs līmeniskas līnijas režīmā Darbs stateniskas līnijas režīmā Darbs punkta režīmā Svārsta fiksatora indikators(3) Attēls 2 × nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

Sarkans 3 × nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

Krustlīniju režīmā Režmā „Strādājot ar svārsta fiksatoru”, lāzera līnijas ilgstoši mirgo lēnā ritmā. Ja mērinstruments darbojas ar svārsta fiksatoru, pārejiet režīmā "Darbs ar automātisko pašizlīdzināšanos" (pārvietojiet ieslēdzēju (9) stāvoklī " On"), kas vienmēr tiek piedāvāts kā pirmā kombinācijas iespēja šī režīma aktivizēšanai, to norādot ar indikatoru palīdzību. Automātiskā pašizlīdzināšanās Darbs ar automātisko pašizlīdzināšanos (attēlsB1–E1) Novietojiet mērinstrumentu uz līmeniska, stingra pamata vai nostipriniet uz pagriežamā turētāja(14). Lai strādātu ar automātisko pašizlīdzināšanos, pārbīdiet ieslēdzēju (9) stāvoklī „ On“ (Ieslēgts). Pašizlīdzināšanās sistēma automātiski kompensē mērinstrumenta nolieci pašizlīdzināšanās diapazona robežās, kas ir ±4°. Ja lāzera stari vairs nemirgo, tas nozīmē, ka mērinstruments ir izlīdzinājies. Ja automātiski izlīdzināties nevar, jo, piemēram, mērinstruments ir uzlikts uz virsmas, kuras noliece pārsniedz 4° no horizontālā stāvokļa, lāzera stari ātri mirgo. Šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process. Līdzko mērinstruments atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera stari deg pastāvīgi. Ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu. Darbs ar svārsta fiksatoru (skatiet attēluF1) Lai lietotu svārsta fiksatoru, pabīdiet ieslēdzēju/ izslēdzēju(9) pozīcijā „ On”. Svārsta fiksatora indikators(3) deg sarkanā krāsā, un lāzera līnijas lēni mirgo. Kad lieto svārsta fiksatoru, automātiskā pašizlīdzināšanās ir izslēgta. Mērinstrumentu var brīvi turēt rokā vai uzlikt uz slīpas pamatnes. Lāzera līnijas vairs neizlīdzinās un vairs nav savstarpēji pilnībā perpendikulāras. Mērinstrumenta precizitātes pārbaude Faktori, kas ietekmē precizitāti Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. Ievērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā. Lai samazinātu siltuma ietekmi, ko rada no grīdas nākošais siltums, mērinstrumentu ieteicams izmantot ar statīvu. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū. Papildus ārējo faktoru iedarbībai, mērinstrumenta darbību var iespaidot arī īpaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radīt mērījumu kļūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti. Vienmēr vispirms pārbaudiet lāzera stara veidotās līmeniskās līnijas izlīdzināšanas precizitāti un tikai pēc tam – lāzera staru veidotās stateniskās līnijas izlīdzināšanas precizitāti. Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jānogādā remontam Bosch pilnvarotā remonta darbnīcā. Līmeniskās līnijas augstuma precizitātes pārbaude Pārbaudei nepieciešama brīva telpa ar līmenisku, stingru pamatu un 5m lielu attālumu starp divām sienām A unB. – Uzstādiet mērinstrumentu sienas A tuvumā, nostiprinot to uz statīva vai arī novietojot uz stingra, līmeniska pamata. Ieslēdziet mērinstrumentu. Izvēlieties krustlīniju darba režīmu ar automātisko pašizlīdzināšanos.

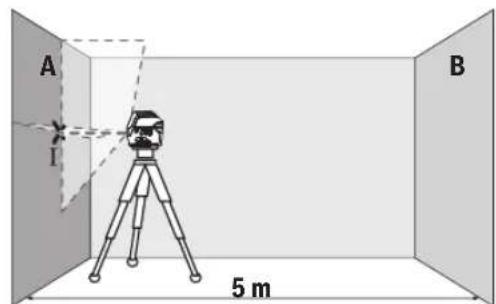

5 m – Vērsiet lāzera starus uz tuvāko sienu A un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. Iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts I). Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)246 | Latviešu

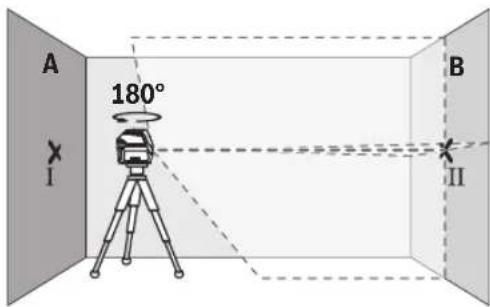

180° – Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II). – Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

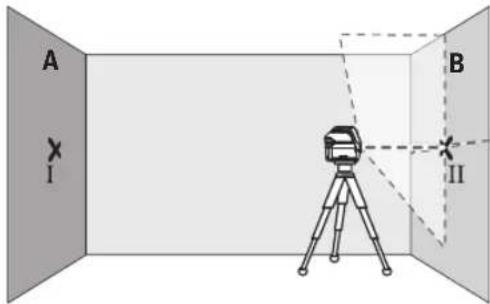

– Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto līniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš iezīmēto punktu II uz sienas B.

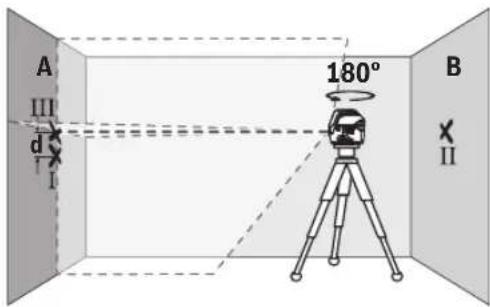

– Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Vērsiet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš iezīmēto punktu I. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts III). – Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotās horizontālās līnijas faktisko nolieci pēc augstuma šķērsass virzienā. Pie mērīšanas attāluma 2×5m=10m maksimālā pieļaujamā noliece ir šāda: 10m×±0,3mm/m=±3mm. No tā izriet, ka attālums d starp punktiemⅠ un Ⅲ nedrīkst pārsniegt 3mm. Līmeniskās līnijas izlīdzinājuma precizitātes pārbaude Pārbaudei nepieciešama brīvs laukums ar izmēriem aptuveni 5×5m. – Uzstādiet mērinstrumentu vidū starp sienām A un B, nostiprinot to uz statīva vai arī novietojot uz stingra, līmeniska pamata. Izvēlieties līmeniskās līnijas darba režīmu ar automātisko pašizlīdzināšanos un nogaidiet, līdz beidzas mērinstrumenta automātiskā pašizlīdzināšanās. 2,5 m 5,0 m

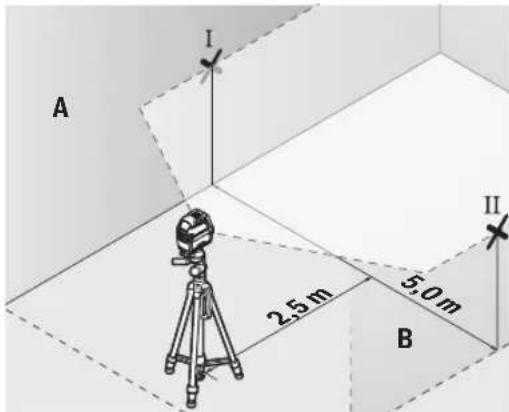

– 2,5 m attālumā no mērinstrumenta atzīmējiet uz abām sienām lāzera stara veidotās līnijas viduspunktus (punkts I uz sienas A un punkts II uz sienas B). 2,5 m

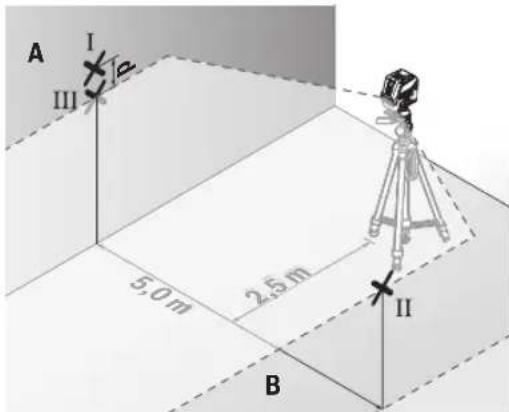

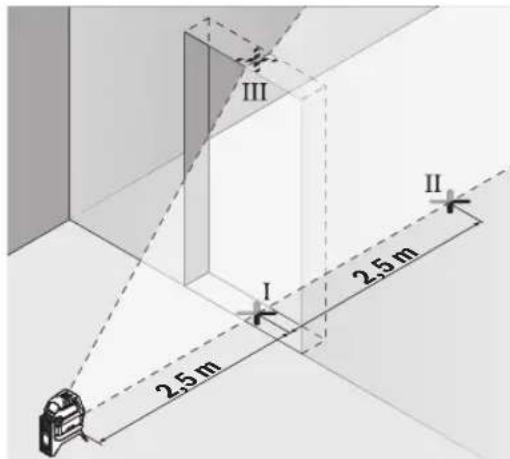

– Pagrieziet mērinstrumentu par 180°, pārvietojiet to 5 m attālumā un nogaidiet, līdz beidzas pašizlīdzināšanās process. – Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera stara veidotās līnijas vidus sakristu ar iepriekš atzīmēto punktu II uz sienas B. – Atzīmējiet lāzera stara veidotās līnijas vidu uz sienas A kā punktu III (tieši virs vai zem punkta I). – Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar lāzera stara veidotās līmeniskās līnijas faktisko nolieci no horizontāles. 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsLatviešu | 247 Pie mērīšanas attāluma 2×5m=10m maksimālā pieļaujamā noliece ir šāda: 10m×±0,3mm/m=±3mm. No tā izriet, ka attālums d starp punktiemⅠ un Ⅲ nedrīkst pārsniegt 3mm. Stateniskās līnijas izlīdzinājuma precizitātes pārbaude Pārbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar līmenisku, stingru pamatu. – Novietojiet mērinstrumentu uz stingra, līdzena pamata 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). Izvēlieties līmeniskās līnijas darba režīmu ar automātisko pašizlīdzināšanos. Virziet lāzera starus uz durvju atvērumu un nogaidiet, līdz beidzas mērinstrumenta automātiskā pašizlīdzināšanās. 2,5 m 2,5 m – Atzīmējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

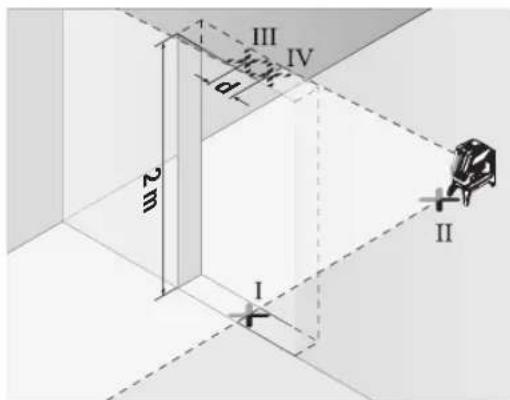

2 m – Pagrieziet mērinstrumentu par 180° un novietojiet to durvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus precīzi šķērsotu punktus I un II. – Iezīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu Ⅳ. – Attālums d starp abiem iezīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta lāzera stara veidotās vertikālās līnijas faktisko nolieci no vertikāles. – Izmēriet durvju atvēruma augstumu. Maksimālo pieļaujamo nolieci var aprēķināt šādi: divkāršs durvju atvēruma augstums×0,3mm/m Piemērs: pie durvju atvēruma augstuma 2m maksimālā pieļaujamā noliece ir šāda: 2×2m×±0,3mm/m=±1,2mm. No tā izriet, ka attālums starp punktiemⅢ un Ⅳ nedrīkst pārsniegt 1,2mm. Svērteņa punkta projicēšanas precizitāte Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, līdzenu pamatu un aptuveni 5m lielu attālumu starp grīdu un griestiem. – Nostipriniet mērinstrumentu uz pagriežamā turētāja(14) un novietojiet to uz grīdas. Izvēlieties punkta darba režīmu un nogaidiet, līdz beidzas mērinstrumenta automātiskā pašizlīdzināšanās. 5 m – Atzīmējiet augšējā lāzera stara projicēšanas vietas viduspunktu uz griestiem (punktsI). Tad atzīmējiet apakšējā lāzera stara projicēšanas vietas viduspunktu uz grīdas (punktsII).

180° – Pagrieziet mērinstrumentu par 180°. Novietojiet mērinstrumentu tā, lai apakšējā lāzera stara projicēšanas vietas viduspunkts uz grīdas sakristu ar jau atzīmēto punktuII. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās. Atzīmējiet augšējā lāzera stara projicēšanas vietas viduspunktu uz griestiem (punktsIII). – Attālums d starp abiem uz griestiem atzīmētajiem punktiem I un III ir vienāds ar mērinstrumenta faktisko nolieci no vertikāles. Maksimālo pieļaujamo nolieci var aprēķināt šādi: divkāršs attālums starp grīdu un griestiem×0,7mm/m. Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)248 | Latviešu Piemērs: pie attāluma starp grīdu un griestiem 5m maksimālā pieļaujamā noliece ir šāda: 2×5m×±0,7mm/m=±7mm. No tā izriet, ka attālums starp punktiem Ⅰ unⅢ nedrīkst pārsniegt 7mm. Norādījumi darbam u Vienmēr veidojiet atzīmes lāzera stara veidotās līnijas vai punkta vidū. Lāzera stara projicētā apļa diametrs vai līnijas platums mainās līdz ar attālumu no lāzera. Darbs ar statīvu (papildpiederums) Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni (10) nostipriniet to uz statīva (23) vītnes vai arī uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vītni (11). Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu. Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (attēls G) Ar universālā turētāja(19) palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, vai magnētiskiem materiāliem. Universālais turētājs var tikt izmantots arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā. u Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēļ var iespiest pirkstus. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju (19). Darbs ar lāzera mērķplāksni (attēlsG) Lāzera mērķplāksne (20) ļauj uzlabot lāzera staru redzamību nelabvēlīgos darba apstākļos un lielā attālumā. Lāzera mērķplāksnes(20)atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir redzamas arī no aizmugures. Lāzera skatbrilles (papildpiederums) Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks. u Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma. u Nelietojiet lāzera skatbrilles (piederums) kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju. Darba operāciju piemēri (attēliB2–F2, GunH) Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs. Apkalpošana un apkope Apkalpošana un tīrīšana Uzturiet mērinstrumentu tīru. Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus. Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā. Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas mērierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. 1 609 92A 8E9 | (20.03.2023) Bosch Power ToolsLietuvių k. | 249 Lietuvių k. Saugos nuorodos Kad su matavimo prietaisu dirbtumėte ne- pavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prie- taisas naudojamas nesilaikant pateiktų nuo- rodų, gali būti pakenkta matavimo prietaise integruo- tiems apsauginiams įtaisams. Pasirūpinkite, kad įspėja- mieji ženklai ant matavimo prietaiso visada būtų įskaito- mi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI. u Atsargiai – jei naudojami kitokie nei čia aprašyti val- dymo ar justavimo įrenginiai arba taikomi kitokie me- todai, spinduliavimas gali būti pavojingas. u Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaizduota matavimo prietaiso schemoje). u Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kar- tą, ant įspėjamojo ženklo užklijuokite kartu su prie- taisu pateiktą lipduką jūsų šalies kalba. Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti ne- laimingus atsitikimus arba pakenkti akims. u Jei į akis buvo nukreipta lazerio spinduliuotė, akis rei- kia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. u Nedarykite jokių lazerinio įtaiso pakeitimų.u Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo la- zerio spinduliuotės. u Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto prie- monę. Akiniai lazeriui matyti neužtikrina visiškos UV ap- saugos ir sumažina spalvų atpažinimą. u Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus ga- rantuota, kad matavimo prietaisas išliks saugus naudoti. u Saugokite, kad vaikai be suaugusiųjų priežiūros ne- naudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis arba patys save. u Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dul- kės arba susikaupę garai. Matavimo prietaiso ir magnetinės papildo- mos įrangos nelaikykite arti implantų ir kito- kių medicinos prietaisų, pvz., širdies stimu- liatorių ir insulino pompų. Matavimo prietaiso ir papildomos įrangos magnetai sukuria lauką, kuris gali pakenkti implantų ir medicinos prie- taisų veikimui. u Matavimo prietaisą ir magnetinę papildomą įrangą lai- kykite toliau nuo magnetinių laikmenų ir magneto po- veikiui jautrių prietaisų. Dėl matavimo prietaiso ir papil- domos įrangos magnetų poveikio duomenys gali negrįžta- mai dingti. Gaminio ir savybių aprašas Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Matavimo prietaisas skirtas horizontalioms ir vertikalioms li- nijom nustatyti ir patikrinti bei statmens taškams pažymėti. Matavimo prietaisas skirtas naudoti viduje ir lauke. Šis gaminys yra plataus vartojimo lazerinis gaminys pagal EN50689. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius. (1) Lazerio spindulio išėjimo anga (2) Įspėjamasis baterijos simbolis (3) Švytuoklinio fiksatoriaus indikatorius (4) Veikimo režimo Lazerio taškas mygtukas (5) Veikimo režimo „Lazerio linija“ mygtukas (6) Baterijų skyriaus dangtelis (7) Baterijų skyriaus dangtelio fiksatorius (8) Kreipiamasis griovelis (9) Įjungimo-išjungimo jungiklis (10) Jungtis tvirtinti prie stovo 1/4" (11) Jungtis tvirtinti prie stovo 5/8" (12) Serijos numeris (13) Įspėjamasis lazerio spindulio ženklas (14) Sukamasis laikiklis (RM1) (15) Kreipiamasis bėgelis (16) Išilginė tvirtinimo išpjova (17) Magnetas (18) Spaustuvas tvirtinti prie lubų
