Produkttype	Laserpointer
Mærke / Model	Bosch GLL 215 Professional
Mål (uden drejebeslag)	112 x 55 x 106 mm
Mål (med drejebeslag)	132 x 81 x 163 mm
Vægt (iht. EPTA 01:2014)	0,49 kg
Strømforsyning	3 batterier 1,5 V LR6 (AA)
Laserlinje rækkevidde	15 m
Lodpunkt rækkevidde	10 m (op og ned)
Nivelleringspræcision (linjer)	± 0,3 mm/m
Nivelleringspræcision (punkter)	± 0,7 mm/m
Selvnivelleringsområde	± 4°
Nivelleringstid	< 4 s
Driftstemperatur	-10 °C til +50 °C
Opbevaringstemperatur	-20 °C til +70 °C
Beskyttelsesklasse	IP54 (støv- og vandbeskyttelse)
Lasersikkerhedsklasse	2
Bølgelængde (laserlinje)	630-650 nm (rød) / 500-540 nm (grøn)
Hovedfunktioner	Vandrette og lodrette linjer, lodpunkter, automatisk nivellering, låst pendelenhed, automatisk nedlukning efter 120 min
Inkluderede tilbehør	Drejebeslag RM 1, universalbeslag BM 1, lasermålskive, laserbriller, opbevaringskasse, justeringsstativ, stativ BT 150, teleskopstang BT 350, beskyttelsescover
Vedligeholdelse og rengøring	Rengør med en blød, fugtig klud; brug ikke rengøringsmidler eller opløsningsmidler; rengør regelmæssigt området omkring laserstråleudgangen
Sikkerhed	Ret ikke strålen mod øjne eller dyr; kig ikke direkte ind i strålen; brug laserbrillerene kun til at forbedre synligheden, ikke som beskyttelse
Reservedele og reparationsmuligheder	Reparation hos en autoriseret Bosch kundeservice; brug kun originale reservedele; bestilling via www.bosch-pt.com eller SAV DIRECT

Ofte stillede spørgsmål - GLL 215 Professional BOSCH

Hvordan udskifter jeg batterierne i Bosch GLL 215 Professional?

Tryk på låsen (7) på batterirumsdækslet (6) og åbn det. Indsæt tre alkaliske batterier af typen LR6 (AA) og sørg for at overholde den angivne polaritet. Luk dækslet. Udskift altid alle batterier samtidigt og brug batterier af samme mærke og kapacitet.

Hvordan bruger jeg drejebeslaget RM 1?

Placer enhedens styrespor (8) på drejebeslagets styre skinne (15) og skub enheden ind til anslag. Beslaget muliggør 360° rotation omkring lodpunktet. Det kan placeres på en plan overflade, skrues på en lodret overflade, fastgøres på metalgesimser eller på metaloverflader ved hjælp af magneterne (17).

Hvordan kontrollerer jeg præcisionen af den vandrette linje?

Placer enheden 5 m fra væg A, markér krydspunktet (I). Drej enheden 180° og markér punktet (II) på væg B. Placer enheden tæt på væg B, juster højden så krydspunktet falder sammen med (II). Drej igen 180° mod væg A og markér (III). Afstanden mellem (I) og (III) må ikke overstige 3 mm for en afstand på 10 m.

Hvad gør jeg, hvis laserlinjerne blinker hurtigt?

En hurtig blinkning indikerer, at enheden er uden for selvnivelleringsområdet (±4°). Placer enheden på en mere vandret overflade eller juster dens position. Når den er i vater, forbliver linjerne konstant tændt. Hvis blinkningen fortsætter, skal du kontrollere, at tænd/sluk-knappen er i positionen 'On' for automatisk nivellering.

Hvordan fastgør jeg enheden på et stativ?

Brug stativtilslutningen 1/4" (10) til et standard kamerastativ eller tilslutningen 5/8" (11) til et byggestativ. Skru enheden fast med stativets spændeskrue. Niveller stativet, før enheden tændes.

Hvordan rengør jeg måleenheden?

Hold enheden ren med en blød, fugtig klud. Nedsænk aldrig enheden i vand eller andre væsker. Brug ikke rengøringsmidler eller opløsningsmidler. Rengør regelmæssigt området omkring laserstråleudgangen og undgå fnug.

Hvad er den maksimale rækkevidde for linjer og punkter?

Laserlinjens rækkevidde er 15 m, lodpunkternes rækkevidde (op og ned) er 10 m. Rækkevidden kan reduceres under ugunstige forhold som direkte sollys. Brug lasermålskiven (20) for at forbedre synligheden over store afstande.

Hvordan deaktiverer jeg den automatiske nedlukningsfunktion?

Når enheden er tændt, skal du trykke på knappen Laserlinjetilstand (5) i mindst 3 sekunder. Laserlinjerne blinker kort for at bekræfte deaktivering. For at genaktivere skal du slukke og tænde enheden igen. Bemærk, at den automatiske nedlukning ikke kan deaktiveres, hvis temperaturen overstiger 45°C.

Kan laserbrillerne bruges som beskyttelsesbriller?

Nej, laserbrillerne (medfølger ikke) er ikke beskyttelsesbriller. De hjælper kun med at se laserstrålen bedre ved at filtrere omgivende lys, men de beskytter ikke mod laserstråling. Brug dem ikke som solbriller eller til kørsel.

Hvordan fastgør jeg enheden på en metaloverflade?

Brug drejebeslaget RM 1 (14) eller universalbeslaget BM 1 (19), som er udstyret med magneter (17). Placer beslaget mod metaloverfladen. Bemærk: tiltrækningskraften er stor; placer ikke dine fingre mellem overfladen og bagsiden af det magnetiske tilbehør for at undgå at klemme dig. Du kan også bruge loftsklemmen (18) på metalgesimser.

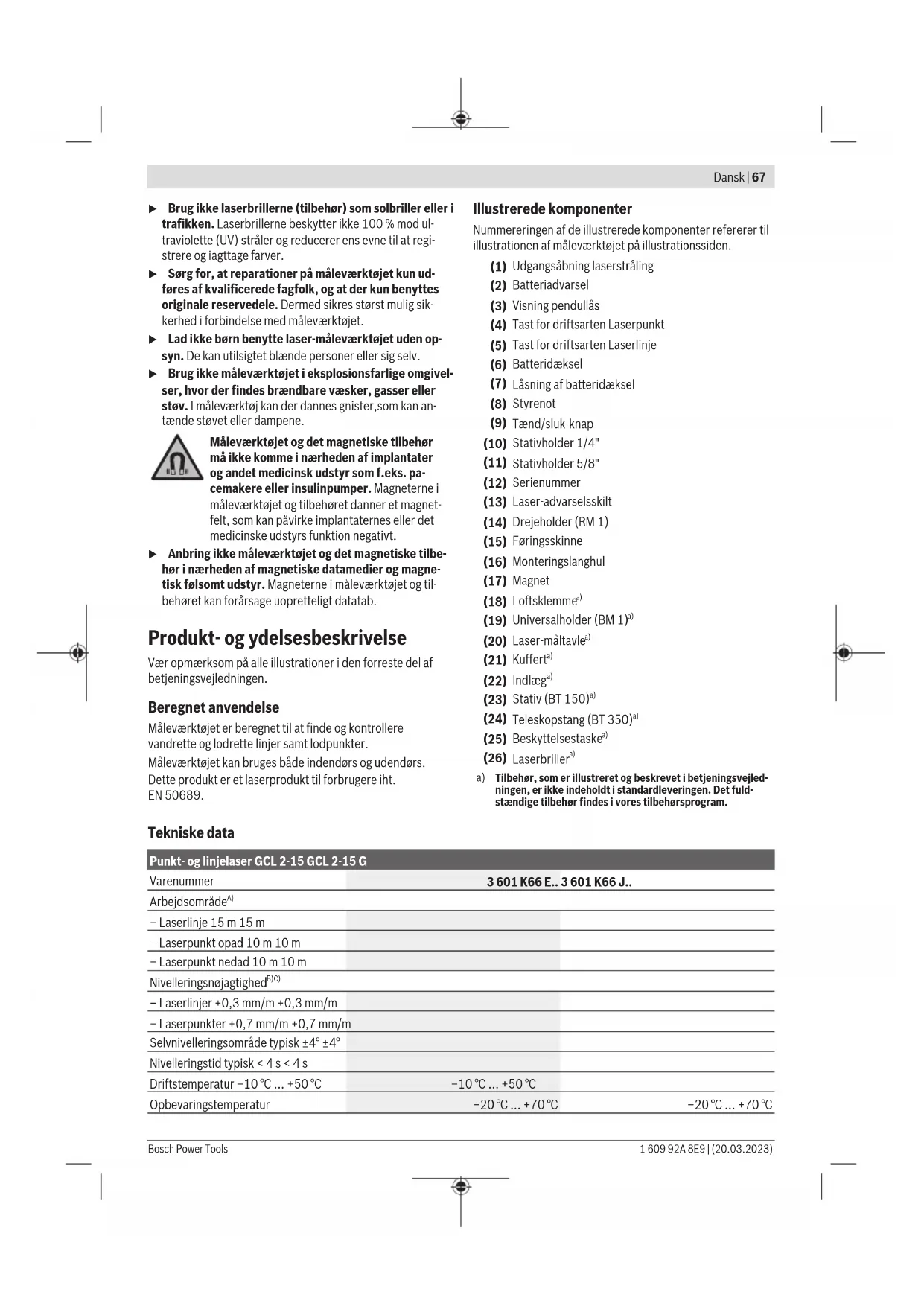

BRUGSANVISNING GLL 215 Professional BOSCH

Sikkerhedsinstrukser

Alle anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med

de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG SØRG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKTØJET GIVES VIDERE TIL ANDRE.

Forsigtig - hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksponering. Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden). Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blende personer, forårsage ulykker eller beskadige øjnene.

Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet. Foretag aldrig ændringer af laseranordningen. Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere følge laserstrålen, men de beskytter ikke mod laserstråling.

• Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver. Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet. Lad ikke børn benytte laser-måleværktøjet uden opsyn. De kan utilsigtet blende personer eller sig selv.
• Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der dannes gnister, som kan antænde støvet eller dampene.

Måleværktøjet og det magnetiske tilbehør må ikke komme i nærheden af implantater og andet medicinsk udstyr som f.eks. pacemakere eller insulinpumper. Magneterne i måleværktøjet og tilbehøret danner et magnetfelt, som kan påvirke implantaternes eller det medicinske udstyrs funktion negativt.

Anbring ikke måleværktøjet eller det magnetiske tilbehør i nærheden af magnetiske datamedier og magnetisk følsomt udstyr. Magneterne i måleværktøjet og tilbehøret kan forårsage uopretteligt datatab.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er beregnet til at finde og kontrollere vandrette og lodrette linjer samt lodpunkter.

Måleværktøjet kan bruges både indendørs og udendørs.

Dette produkt er et laserprodukt til forbrugere iht. EN 50689.

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.

(1) Udgangsåbning laserstråling (2) Batteriadvarsel (3) Visning pendullås (4) Tast for driftsarten Laserpunkt (5) Tast for driftsarten Laserlinje (6) Batteridæksel (7) Låsning af batteridæksel (8) Styrenot (9) Tænd/sluk-knap

(10) Stativholder 1/4" (11) Stativholder 5/8" (12) Serienummer (13) Laser-advarselsskilt (14) Drejeholder (RM 1) (15) Føringsskinne (16) Monteringslanghul (17) Magnet (18) Loftsklemme 3 (19) Universalholder (BM 1) (20) Laser-måltavle (21) Kuffert (22) Indlæg (23) Stativ (BT 150) a) (24) Teleskopstang (BT 350) a) (25) Beskyttelsestaske (26) Laserbriller 3

a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Punkt- og linjelaser GCL 2-15 GCL 2-15 G
Varenummer	3601 K66 E.. 3601 K66 J..
ArbejdssområdeA)
- Laserlinje 15 m 15 m
- Laserpunkt opad 10 m 10 m
- Laserpunkt nedad 10 m 10 m
NivelleringsnøjagtighedB(C)
- Laserlinjer ±0,3 mm/m ±0,3 mm/m
- Laserpunkter ±0,7 mm/m ±0,7 mm/m
Selvnivelleringsområde typisk ±4° ±4°
Nivelleringstid typisk < 4 s < 4 s
Driftstemperatur -10°C ... +50°C	-10°C ... +50°C
Opbevaringstemperatur	-20°C ... +70°C	-20°C ... +70°C

68|Dansk

Punkt- og linjelaser GCL 2-15 GCL 2-15 G
Maks. anvendelseshøjde over referen-cehøjde	2000 m	2000 m
Relativ luftfugtighed maks. 90% 90%
Tilsmudsningsgrad i overensstem-melse med IEC 61010-1	2D)	2D)
Laserklasse 2 2
Laserlinje
-Lasertype < 1 mW, 630-650 nm < 10 mW, 500-540 nm
-Laserstrålens farve Rød Grøn
-C61 10
-Divergens 0,5 mrad (360°-vinkel) 50 × 10 mrad (360°-vinkel)
Laserpunkt
-Lasertype < 1 mW, 630-650 nm	< 1 mW, 630-650 nm
-Laserstrålens farve Rød	Rød
-C61 1
-Divergens 0,8 mrad (360°-vinkel)	0,8 mrad (360°-vinkel)
Stativholder	1/4", 5/8"	1/4", 5/8"
Batterier	3 × 1,5 V LR6 (AA)	3 × 1,5 V LR6 (AA)
Driftstid ved driftstilstandB)
-Krydslinje- og punkttilstand	6 t	6 t
-Krydslinjedrift	8 t	8 t
-Linje- og punkttilstand	12 t	10 t
-Linjedrift	16 t	12 t
-Punkttilstand	22 t	22 t
Vægt iht. EPTA-Procedure 01:2014	0,49 kg	0,49 kg
Mål (længde × bredde × hjde)
-.uden drejeholder	112 × 55 × 106 mm	112 × 55 × 106 mm
-med drejeholder	132 × 81 × 163 mm	132 × 81 × 163 mm
Kapslingsklasse	IP54 (støv- og stænkvandsbeskyttet)	IP54 (støv- og stænkvandsbeskyttet)

A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys). B) Ved 20-25°C. C) De angivne værdier forudsætter normale til gunstige omgivelsesbetingelser (f.eks. ingen vibration, ingen tåge, ingen røg, ingen direkte sollys). Efter kraftige temperaturvingninger kan der forekomme nøjagtighedsafvigelser. D) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. Serienummeret (12) på typeskiltet bruges til entydig identifikation af måleværktøjet.

Montering

Isætning/skift af batterier

Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.

Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.

Hvis batterierne bliver svage, blinker batteriadvarslen (2) grønt. Desuden blinker laserlinjerne hvert 10. minut i ca.

5 sek. Måleværktøjet kan stadig bruges i ca. 1 time efter første

blink. Når batterierne er afladet, blinker laserlinjerne en gang til umiddelbart før den automatiske slukning.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

• Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid.

Arbejde med drejeholder RM 1 (se billede A1-A3)

Ved hjælp af drejeholderen (14) kan du dreje måleværktøjet 360° omkring et centralt, altid synligt lodpunkt. Derved kan

laserlinjerne justeres præcist uden at ændre måleværktøjets position.

Sæt måleværktøjet med styrenoten (8) på styreskinnen (15) på drejeholderen (14), og skub måleværktøjet til platformen til anslag.

Træk måleværktøjet af drejeholderen i modsat retning for at skære.

Positioneringsmuligheder for drejeholderen:

- Stående på en jævn flade, skruet fast på en lodret flade, - i forbindelse med loftsklemmen (18) på metalliske loftslister, - ved hjælp af magneterne (17) på metalliske overflader.

Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Brug

Ibrugtagning

Beskyt måleværktøjet mod fugt og direkte sollys. Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur først tilpasse sig, og før du fortsætter arbejdet, skal der altid udføres en nøjagtighedskontrol (se "Nøjagtighedskontrol af måleværktøjet", Side 71).

Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.

Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraftig ydre påvirkning, skal du foretage en nøjagtighedskontrol af det, før du fortsætter arbejdet (se "Nøjagtighedskontrol af måleværktøjet", Side 71). Sluk måleværktøjet, når du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser.

Tænd/sluk

Hvis du vil tænde måleværktøjet, skal du skubbe tænd/sluk-knappen (9) til positionen On (for arbejde med pendullås) eller til positionen On (for arbejde med automatisk nivellering). Straks efter tænding udsender måleværktøjet laserstråler fra udgangsåbningerne (1).

Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (9) til positionen Off. Ved stop låses pendulenheden.

Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.

Ved overskridelse af den maks. tilladte driftstemperatur på 50 °C slukkes måleværktøjet for at beskytte laserdioden. Efter afkøling er måleværktøjet igen klar til brug og kan tændes på ny.

Automatisk slukning

Hvis der ikke trykkes på en knap på måleværktøjet i ca.

120 min, slukkes måleværktøjet automatisk for at skåne batterierne.

For at tænde måleværktøjet efter automatisk slukning kan du enten først skubbe tænd/sluk-kontakten (9) til positionen "Off" og derefter tænde måleværktøjet, eller du kan trykke på enten tasten for driftsarten Laserpunkt (4) eller tasten for driftsarten Laserlinje (5).

Midlertidig deaktivering af frakoblingsautomatik

For at deaktivere frakoblingsautomatikken skal du (mens måleværktøjet er tændt) holde tasten for driftsarten Laserlinje (5) inde i mindst 3 sek. Når frakoblingsautomatikken er deaktiveret, blinker laserstrålerne kort som bekræftelse.

Bemærk: Overskrider driftstemperaturen 45 °C, kan frakoblingsautomatikken ikke mere deaktiveres.

For at aktivere den automatiske frakobling skal du slukke måleværktøjet og tænde det igen.

Indstilling af driftstype

Måleværktøjet har flere driftsmåder, som du altid kan skifte imellem:

Krydslinje- og punkttilstand: Måleværktøjet danner en vandret og en lodret laserlinje fremad samt et laserpunkt lodret opad og nedad. Laserlinjerne krydser hinanden i en 90°-vinkel. - Linjetilstand vandret: Måleværktøjet danner en vandret laserlinje fremad. - Linjetilstand lodret: Måleværktøjet danner en lodret laserlinje fremad.

Ved positionering af måleværktøjet i rummet vises den lodrette laserlinje på loftet hen over det øverste laserpunkt. Ved positionering af måleværktøjet direkte på en væg danner den lodrette laserlinje en næsten fuldstændig om- løbende laserlinje (360°-linje). Punktilstand: Måleværktøjet danner et laserpunkt lodret opad og nedad. Alle driftstilstande undtagen punktdrift kan vælges såvel med automatisk nivellering som med pendullås.

Arbejde med nivelleringsautomatik

Rækkefolge af handlingstrin Linjetilstand		vandret	Linjetilstand lodret	Punkttilstand Visning pendullås (3)	Billede
Tænd/sluk-knap (9) i positionen "n"		●●●			B1
		Krydsljinedrift
+	Tryk 1 × på tasten for driftstilstan-den Laserlinje (5)	●-●			C1
	Tryk 2 × på tasten for driftstilstan-den Laserlinje (5)	-●●			D1
	Tryk 3 × på tasten for driftstilstan-den Laserlinje (5)	- - ●			E1
	Tryk 4 × på tasten for driftstilstan-den Laserlinje (5)	●●●			B1
		Krydsljinedrift
Uafhängigt af indstillingen af linjetilstanden kan punkttilstanden aktiveres eller deaktiveres:
●	Tryk 1 × på tasten for driftstilstan-den Laserpunkt (4)	●/-●/--
	Tryk 2 × på tasten for driftstilstan-den Laserpunkt (4)	●/-●/-●

Hvis måleværktøjet er uden for selvnivelleringsområdet, blinker laserlinjerne og/eller -punkterne i hurtig takt. Hvis du under arbejdet med automatisk nivellering skifter til tilstanden "Arbejde med pendullås" (tænd/sluk-knap (9) i

positionen n), aktiveres altid den første kombinationsmulighed for visningerne af denne tilstand.

Arbejde med pendullås

Rækkefolge af handlingstrin Linjetilstand		vandret	Linjetilstand lodret	Punkttilstand Visning pendullås (3)	Billede
Tænd/sluk-knap (9) i positionen "n"		● ● -			F1
		Krydslinjedrift			Rød
+	Tryk 1 × på tasten for driftstilstan-den Laserlinje (5)	● - -			Rød
	Tryk 2 × på tasten for driftstilstan-den Laserlinje (5)	- ● -			Rød
	Tryk 3 × på tasten for driftstilstan-den Laserlinje (5)	● ● -			F1
		Krydslinjedrift			Rød

I tilstanden "Arbejde med pendullås" blinker laserlinjerne langsomt og konstant.

Hvis du under arbejdet med pendullås skifter til tilstanden "Arbejde med automatisk nivellering" (tænd/sluk-knap (9) i positionen), aktiveres altid den første kombinationsmulighed for visningerne af denne tilstand.

Nivelleringsautomatik

Arbejde med nivelleringsautomatik (se billede B1-E1)

Stil måleværktøjet på et vandret, fast underlag, eller fastgør det på drejeholderen (14).

Skub tænd/sluk-kontakten (9) til positionen "n" for at arbejde med nivelleringsautomatik.

Nivelleringsautomatikken udligner automatisk ujævnheder inden for selvnivelleringsområdet på ±4°. Så snart laserstrålerne ikke længere blinker, er måleværktøjet indnivelleret. Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets ståflade afviger mere end 4° fra vandret, blinker laserlinjerne i hurtig takt.

Opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen. Så snart måleværktøjet befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant.

Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen automatisk. Kontroller efter nivelleringen laserstrålernes position i forhold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet.

Arbejde med pendullas (se billede F1)

Skub tænd/sluk-knappen (9) til positionen "bn" for at arbejde med pendullas. Visningen Pendullas (3) lyser rødt, og laserlinjerne blinker konstant i langsom takt.

Ved arbejde med pendullas er automatisk nivellering slået fra. Du kan holde måleværktøjet frit i hånden eller stille det på et hældende underlag. Laserstrålerne nivelleres ikke længere og forløber ikke længere nødvendigvis lodret i forhold til hinanden.

Nøjagtighedskontrol af måleværktøjet

Indvirkninger på nøjagtigheden

Den største indvirkning kommer fra omgivelsestemperaturen. Især temperaturforskelle, der forløber fra gulvet/jorden og opefter, kan afbøje laserstrålen.

For at minimere termisk påvirkning fra den varme, der stiger op fra gulvet, anbefales det at montere måleværktøjet på et stativ. Desuden skal måleværktøjet så vidt muligt opstilles midt på arbejdsfladen.

Ud over udefrakommende påvirkninger kan også maskinspecifikke påvirkninger (f.eks. fald eller kraftige stød/slag) resultere i afvigelser. Kontroller derfor altid nivelleringsnøjagtigheden, før du påbegynder en arbejdsopgave.

Kontroller altid først højde- og nivelleringsnøjagtigheden for den vandrette laserlinje og derefter nivelleringsnøjagtigheden for den lodrette laserlinje.

Overskrider måleværktøjet den maksimale afvigelse ved en af kontrollerne, skal det repareres hos en Bosch-kundeservice.

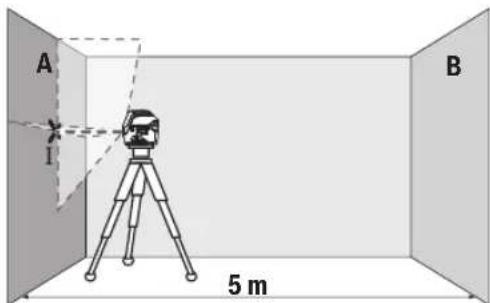

Kontrol af højdenøjagtighed for den vandrette linje

Til kontrollen skal du bruge en fri målestrækning på 5 m på fast underlag mellem to vægge A og B.

Monter måleværktøjet på et stativ tæt på væggen A, eller opstil det på et fast, jævnt underlag. Tænd for måleværktøjet. Vælg krydslinjetilstand med nivelleringsautomatik.

• Ret laseren mod den nærmeste væg A, og lad måleværktøjet foretage en indnivellering. Marker midten af punktet, hvor laserlinjerne krydser hinanden på væggen (punkt I).

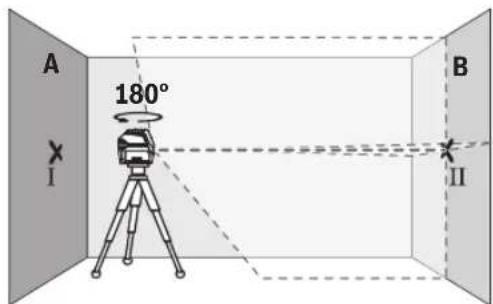

Drej måleværktøjet 180°, lad det foretage indnivellering, og markér laserlinjernes krydsningspunkt på den modsatte væg B (punkt II).

• Placer måleværktøjet - uden at dreje det - tæt på væggen B, og lad det foretage indnivellering.

• Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så laserlinjernes krydsningspunkt præcist rammer det forinden markerede punkt II på væggen B.

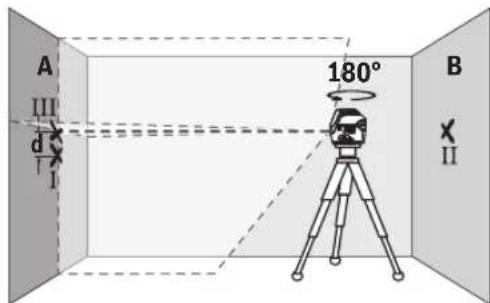

Drej måleværktøjet 180° uden at ændre højden. Ret det mod væggen A, så den lodrette laserlinje forløber gennem det allerede markerede punkt I. Lad måleværktøjet foretage indnivellering, og marker laserlinjernes krydsningspunkt på væggen A (punkt III). - Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske højdeafvigelse. Ved en målestrækning på 2 × 5m = 10 er den maksimalt tilladte afvigelse:

10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.

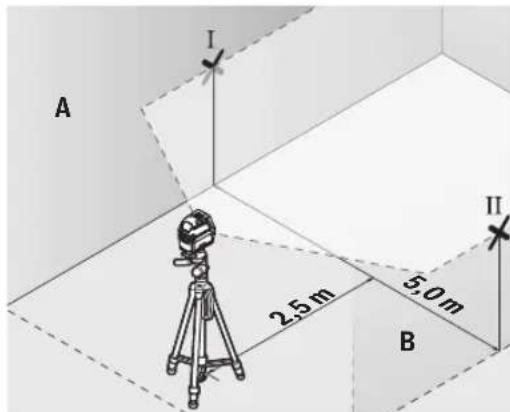

Kontrol af nivelleringsnøjagtighed for den vandrette linje

Til kontrollen skal du bruge en fri flade på ca. 5 × 5 m.

• Montér måleværktøjet i midten mellem væggene A og B på et stativ tæt, eller stil det på fast, jævnt underlag. Vælg vandret linjetilstand med nivelleringsautomatik, og lad måleværktøjet foretage indnivellering.

• Marker midten af laserlinjen i 2,5 m afstand fra måleværktøjet på begge vægge (punkt I på væg A og punkt II på væg B).

• Opstil måleværktøjet drejet 180° i 5 m afstand, og lad det foretage indnivellering.
• Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så midten af laserlinjen præcist rammer det forinden markerede punkt II på væggen B.
• Markér på væg A midten af laserlinjen som punkt III (lodret over eller under punkt I).
• Differencen d mellem de to markerede punkter I og III på væggen A angiver måleværktøjets faktiske afvigelse fra vandret.

Ved en målestrækning på 2 × 5m = 10 er den maksimalt tilladte afvigelse:

10 m × ±0,3 mm/m = ±3 mm. Differencen d mellem punkterne I og III må derfor højst udgøre 3 mm.

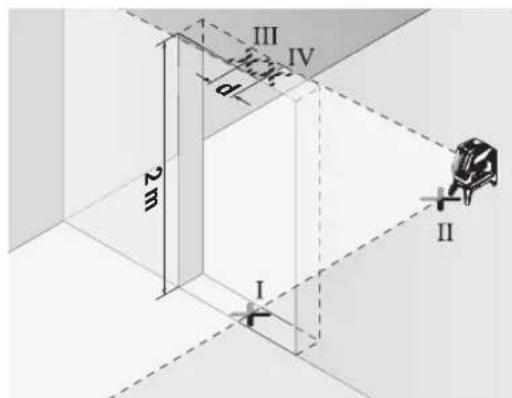

Kontrol af nivelleringsnøjagtigheden for den lodrette linje

Til kontrollen skal du bruge en døråbning, hvor der (på fast underlag) er mindst 2,5 m plads på hver side af døren.

• Opstil måleværktøjet i 2,5 m afstand fra døråbningen på fast, jævnt underlag (ikke på et stativ). Vælg lodret linjetilstand med nivelleringsautomatik. Ret laserlinjen mod døråbningen, og lad måleværktøjet foretage indnivellering.

• Markér midten af den lodrette laserlinje på døråbningens gulv (punkt I), i 5 m afstand på den anden side af døråbningen (punkt II) samt ved døråbningens overkant (punkt III).

Drej måleværktøjet 180° og opstil det på den anden side af døråbningen direkte bag punkt II. Lad måleværktøjet foretage indnivellering, og juster den lodrette laserlinje, så dens midte forløber nøjagtigt gennem punkterne I og II. - Markér laserlinjens midte ved døråbningens overkant som punkt IV. - Differencen d mellem de to markerede punkter III og IV angiver måleværktøjets faktiske afvigelse fra lodret.

• Mål døråbningens højde.

Den maksimalt tilladte afvigelse beregnes på følgende måde:

Dobbelt højde af døråbningen × 0,3 mm/m

Eksempel: Ved en døråbning med højden 2 m må den maksimale afvigelse være

2 × 2 m × ±0,3 mm/m = ±1,2 mm. Punkterne III og IV må således højst ligge 1,2 mm fra hinanden.

Kontroller lodpræcisionen

Til kontrollen skal du bruge en fri målestrækning på fast underlag med en afstand på ca. 5 m mellem gulv og loft.

- Monter måleværktøjet på drejeholderen (14), og stil det på gulvet. Vælg punkttilstand, og lad måleværktøjet foretage indnivellering.

• Markér midten af det øverste laserpunkt på loftet (punkt I). Markér desuden midten af det nederste laserpunkt på gulvet (punkt II).

Drej måleværktøjet 180°. Placer det, så midten af det nederste laserpunkt ligger på det allerede markerede punkt II. Lad måleværktøjet foretage en automatisk nivellering. Markér midten af det øverste laserpunkt (punkt III). - Differencen d mellem de to markerede punkter I og III på loftet angiver måleværktøjets faktiske afvigelse fra lodret.

Den maksimalt tilladte afvigelse beregnes på følgende måde: Dobbelt afstand mellem gulv og loft × 0,7 mm/m

Eksempel: Ved en afstand mellem gulv og loft på 5 m må den maksimale afvigelse være

2 × 5 m × ±0,7 mm/m = ±7 mm. Punkterne I og III må således højst ligge 7 mm fra hinanden.

Arbejdsvejledning

▸ Brug altid kun laserpunktets/laserlinjens midte til markering. Laserpunktets størrelse og laserlinjens bredde ændres i takt med afstanden.

Arbejde med stativ (tilbehør)

Et stativ udgør et stabilt, højdejusterbart måleunderlag. Sæt måleværktøjet med 1/4"-stativholderen (10) på stativets (23) eller på et normalt fotostativs gevind. Til fastgørelse på et gængs byggestativ benytter du 5/8"-stativholderen (11). Skru måleværktøjet fast igen med stativets låseskrue.

Juster stativet groft, før du tænder måleværktøjet.

Fastgør med universalholderen (tilbehør) (se billede G). Ved hjælp af universalholderen (19) kan du fastgøre måleværktøjet på f.eks. lodrette flader eller magnetiserbare materialer. Universalholderen kan også bruges som gulvstativ og letter højdejusteringen af måleværktøjet.

▸ Berør ikke bagsiden af det magnetiske tilbehør, når du fastgør tilbehøret til overflader. Magneternes stærke trækkraft kan resultere i, at dine fingre bliver klemt fast.

Juster universalholderen (19) groft, før du tænder måleværktøjet.

Arbejde med laser-måletavlen (se billede G)

Laser-måletavlen (20) forbedrer laserstrålens synlighed ved ugunstige betingelser og større afstande.

Den reflekterende del af laser-måletavlen (20) forbedrer laserlinjens synlighed, og takket være den transparente del er laserlinjen også synlig fra bagsiden af laser-måletavlen.

Laserbriller (tilbehør)

Laserbrillerne filtrerer det omgivende lys fra. Derved fremstår laserens lys lysere for øjet.

▷ Brug laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling. ▷ Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og opfatte farver.

Arbejdseksempler (se billeder B2-F2, G og H)

Eksempler på anvendelsesmuligheder for måleværktøj finder du på illustrationssiderne.

Hold altid måleværktøjet rent.

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gelder kuni EU-lande:

I henhold til det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasseret måleværktøj, og i henhold til det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

a) Illustreret eller beskrevet tilbehør indgår ikke i standardleverancen. Det komplette tilbehør finder du i vores tilbehørsprogram.

Punkt- og linjelaser GCL 2-15 GCL 2-15 G

- Laserpunkt ned 10 m 10 m
Nivelleringsnøyaktigkeit\(^{B/C}\)
-Laserlinjer ±0,3 mm/m ±0,3 mm/m
-Laserpunkter ±0,7 mm/m ±0,7 mm/m
Vanlig selvningeringsområde ±4° ±4°
Vanlig nvelleringstid < 4 s < 4 s
Driftstemperatur -10 °C ... +50 °C -10 °C ... +50 °C
Lagringtemperatur -20 °C ... +70 °C -20 °C ... +70 °C
Maks. brukshøyde overreferansehøyde	2000 m	2000 m
Maks. relativ luftfuktigkeit 90 % 90 %
Forurensningsgrad i henhold tilIEC 61010-1	2\(^{D)}\)		2\(^{b)}\)
Laserklasse 2 2
Laserlinje
-Lasertype	< 1 mW, 630-650 nm	< 10 mW, 500-540 nm
-Farge på laserstrålen	Rød	Grønn
-C6	1	10
-Divergens	0,5 mrad (360-graders vinkel)	50 × 10 mrad (360-graders vinkel)
Laserpunkt
-Lasertype	< 1 mW, 630-650 nm	< 1 mW, 630-650 nm
-Farge på laserstrålen	Rød	Rød
-C6	1 1
-Divergens	0,8 mrad (360-graders vinkel)	0,8 mrad (360-graders vinkel)
Stativfeste	1/4", 5/8"	1/4", 5/8"
Batterier	3 × 1,5 VLR6 (AA)	3 × 1,5 V LR6 (AA)
Batteritid i driftsmodus\(^{B)}\)
-Krysslinje- og punktmodus	6 t	6 t
-Krysslinjemodus	8 t	8 t
-Linje- og punktmodus	12 t	10 t
-Linjemodus	16 t	12 t
-Punktmodus	22 t	22 t
Vekt i samsvar med EPTA-Procedure 01:2014	0,49 kg	0,49 kg
Mål (lengde × bredde × høyde)
-Uten dreibar holder	112 × 55 × 106 mm	112 × 55 × 106 mm
-Med dreibar holder	132 × 81 × 163 mm	132 × 81 × 163 mm
Kapslingsgrad	IP54 (beskyttet mot støv og vannsprut)	IP54 (beskyttet mot støv og vannsprut)

Fæstning med universalholderen (tilbehør) (se billede G)

Sørg for at måleværktøjet altid er rent. Måleværktøjet må ikke sænkes ned i vand eller andre væsker. Tør skidt af med en blød, fugtig klud. Brug ikke rengørings- eller opløsningsmidler.

Bosch-kundeserviceteamet hjælper dig gerne, hvis du har spørgsmål om vores produkter og tilbehør. Ved alle forespørgsler og reservedelsbestillinger skal du opgive det 10-cifrede produktnummer, som er angivet på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tlf.: 64878950

Fax: [phone]

Du finder adresser på andre værksteder på:
