BRUKSANVISNING GLL 215 Professional BOSCH

Produkt- og ydelsesbeskrivelse

Laget til batterirummet (6) abnes ved at trykke pa IAsen (7) og klappe laget til batterirummet op. Kom batterierne i.

Vedligeholdelse og service

Vedligeholdelse og rengering

Kundeservice og anvendelsesrådgivning

Precisionskontroll av matinstrumentet

Precisionspaverkan

Alle anvisingene ma leses og folges for at mAleverktoyet skal kinne brukesuten fare og pa en sikker mate. Hvis moleverktoyet icke brukes i samsvar med de foreliggende

anvisingene, kan de integrerte beskyttelsesinnretningene bl skadet. Varselskilt pa maleverktoyet ma alltid vare synlige og lesbare OPPBEVAR DISSE ANVISINGENE P ET TRYGT STED, OG LA DEM FOLGE MED HVIS MALEVERKTOYET SKAL BRUKES AV ANDRE.

Forsiktig! Ved bruk av andre betjenings- aller justeringsinnretninger enn de som er oppgitt her, eller andre prosedyrer, kan det oppsta farlig strålingsekspponering.

82|Norsk

Måleverktøyet leveres med et laser-varselskilt (markert på bildet av moleverktøyet på illustrasjonssiden).
Hvis teksten pa laser-adverselsskiltet违法犯罪 er pa ditt sprak, ma du lime en etikett pa ditt sprak over dette skiltet for du tar produktet i bruk.

Rett aldri laserstralen mot personer ell er dyr, og se违法犯罪 revt inn i den direkte ellereflekterte laserstralen.Det kan fore til blending,uhll og oyeskader.

Ved eyekontakt med laserstralen ma oyet lukkes bevisst og hodet straks beveges bort fra stralen.
Det mä违法犯罪 endringer på laserutstyret.
Bruk ici lasersiktebrillene (tilbehor) som beskyttesbriller. Laserbrillene gjor det lettere a se laserstralen, men de beskytter ici mot laserstråling.
Bruk ici lasersiktebrillene (tilbehor) som solbriller. erler i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
Reparasjon av moleverktoyet ma kun utfores av kualifisert fagpersonale og kun med originale reservedeler. Paden maten opprettholdes sikkerheten til moleverktoyet.
Ikke la barn bruke lasermaleren uten tilsyn. De kan uforvarende blende seg selv eller andre.
- Ikke arbeid med mäleverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brenbare væsker, gass aller støv. I mäleverktøyet kan det oppsta gnister som kan antennene støv eller damp.

Måleverktøyet og det magnetiske tilbehøret ma ikke komme iærheten av implantater og annet medisinsk utstyr som for eksempel pacemakere eller insulnPumper. Magnetene til måleverktøyet og tilbehøret genererer et felt som kan pärveirke funksjonen til implantater og medisinsk utstyr.

Hold mAleverktoyet og det magnetiske tilbehoret unna magnetiske datalgringsmedier og magnetfolsomt utstyr. Virkningen til magnetene til mAleverktoyet og tilbehoret kan fore til permanente tap av data.

Produktbeskrivelse ogytelsesspesifikasjoner

Se illustrasjonone i begynnelsen av bruksanvisningen.

Tekniske data

Punkt- og linjelaser GCL 2-15 GCL 2-15 G
Artikkelnummer	3 601 K66 E.. 3 601 K66 J..
RekkeviddeA)
- Laserlinje 15 m 15 m
- Laserpunkt opp 10 m 10 m

Forskiftsmessig bruk

Mäleverktøyet er beregnet for måling og kontroll av vannrette og vertikale linjer soml loddepunktter.

Måleverktøyet er egnet for bruk innen- og utendørs.

Dette Produktet er et laserprodukt for forbrukere i samsvar med EN 50689.

Illustrertekomponenter

Nummereringen av de illustrtrte komponentene refererer til bildet av maleverktoyet pa illustrrasjonssiden.

(1) Laserapning
(2) Batterivarsel
(3) Indikator for pendellås
(4) Knapp for driftsmåte Laserpunkt
(5) Knapp for driftsmåte Laserlinje
(6) Batterideksel
(7) Lås for batteridekseI
(8) Føringsspor
(9) Av/pa-bryter

(10) Stativfeste 1 / 4
(11) Stativfeste 5 / 8
(12) Serienummer
(13) Laservarselskilt
(14) Dreibhar holder (RM 1)
(15) Styreskinne
(16) Festeslisse
(17) Magnet
(18) Takklemme
(19) Universalholder (BM 1)
(20) Lasermaltavie
(21) Koffert
(22) Innleg
(23) Stativ (BT 150) ^a)
(24) Teleskopstang (BT 350)a
(25) Beskyttelseveskeske
(26) Lasersiktebrille

A) Arbeidsomradet kan reduseres ved ugunstige forhold i omgivelsene (f.eks direkte sollys).
B) Ved 20-25°C
C) De angitte verdiene forutsetter vanlige til gunstige omgivulesseforhold (f.eks. ingen vibrasjon, ingen takte, ingen rayk, ikke direkte sollys). Etter store temperatursvingninger kan det oppsta avvik ved nayaktigehen.
D) Det oppstār bare违法犯罪, men det forve ná og da forbáende leedevne forarsaket av kondens.
Måleverktøyet identifiseres ved hjelp av serienummeret (12) pa typeskittet.

Montering

Sette inn / bytte batterier

Det anbefales Å bruke alkaliske manganbatteriet til mäleverktøyet.

For a apne dekselet til batterirommet (6) trykker du pa Iasn7og feller opp dekselet. Sett inn batteriene.

Pass prikig polaritet, som vist pa innsiden av batterirommet.

Hvis batteriene begynner Å blivake, blinker batterivarslingen (2) gront. I tillegg blinker laserlinjene i ca. 5 sekunder hvert 10. minutt. Etter den forste blinkingen kan maleverktoyet fortssatt brukes i ca. en time. Hvis batteriene blir tome, blinker laserlinjene en gang til like for verktoyet slas av automatisk.

Shift alltid ut alle batteriene samtidig. Bruk bare batterier fra.
samme produsent og med samme kapasitet.

Ta batteriene ut av majeverktoyet nár du icke skal bruke det pa lengre tid. Batteriene kan korrodere ved lengre tids lagring i majeverktoyet og utlades automatisk.

Bruke den dreibare holderen RM 1 (se bilde A1-A3)

Med holderen (14) kan du dreie mAleverktoyet 360^ rundt et sentralt loddpunkt som alltid er synlig. Dermed er det mulig a stille inn laserlinjene noyaktig uten a endre plasseringen av mAleverktoyet.

Sett mäleverktøyet med foringssporet (8) pa foringsskinnen (15) til dreiebraketten (14), og skyv mäleverktøyet pa platfformen til det stopper.

For a ta det av trekker du maleverktoyet fra dreiebraketten i motsett retning.

Muligheter for plasserig av dreiebraketten:

• staende pa en vannrett flate,
• skrudd fast på iendrett flate,
• pátaklister av metall med takklemmen (18),
• pà overflater av metall ved hjelp av (17)-magnetene.

Hold fingrene unna baksiden pa det magnetiske tilbehoret nare du fester tilbehoret pa overflater.

Magnetenes sterke trekkraft kan fore til at fingre blir fastklemt.

Bruk

Igangsetting

Ved ekstreme temperaturer eller temperatursvingninger kan malvertoyets presisjon svekkes.

Pass pa at maleverktoyet-ieke utsettes for harde slag ellerrfall.Etter sterk ytre pavirkning pa maleverktoyet bcr du alltid kontrollere noyaktigheten for du fortsetter arbeitet (se „Kontrollere maleverktoyets noyaktighe", Side 86).
Slá av mäleverktýet nár du transporterer det. Nár det slás av, lases pendelenheten. Denne kan skades ved kraftige bevegelser.

Inn-/utkobling

For a sla pmaileverktoyet skyver du av/pa-bryteren (9) til stillingen (for arbeid med pendellas) erer til stillingen

On (for arbeid med automatisk nivelling). Malleverktoyet sender laserstraler ut av apningene (1) umiddelbart etter at det er slatt pa.
Rett aldri laserstrålen mot personer eller dyr, og se ikke selvinn i laserstrålen, heller ikke fra større avstand.

For a slá av mäleverktóyet skyver du av/pa-bryteren (9) til stillingen Off. Nár verktóyet sláv, lases pendelenheten.
Ilke gä fra majeverktogyet nár det er slatt pa, og sla alltid av majeverktogyet etter bruk. Andre personer kan bli blendet av laserstralen.

Hvis den maksimalt tillatte driftstemperaturen pa 50^ overskrides, sls verktoyet av, sik at laserdioden beskyttes. Etter avkjaling er maleverktoyet klart for bruk igjen og kan slas pa.

Utkoblingsautomatikk

Hvis ingen knapp pa maleverktoyet trykkes inn i lopet av ca. 120 minutter, kobles maleverktoyet automatisk ut, sik at batteriene spares.

For a sla pamaileverktoyet igjen etter den automatiske utkoblingen kan du enten forst skyve av/pa-bryteren (9) til stillingen "Off' og deretter sla pamaileverktoyet igjen, ell er du kan trykke pa knappen for laserdriftsmodus (4) eller knappen for laserdjinemodus (5).

Deaktivere utkoblingsautomatikken midlertidig

For a deaktivere utkoblingsautomatikken trykker du pa knappen for laserdriftsmodus (5) (med maleverktyet slatt pa) minst 3 sekunder. Nar utkoblingsautomatikken er deaktiver, blinker laserlinjene kort som bekreftelse.

Merknad: Hvis driftstemperaturen overskrider 45^ , kan icke utkoblingsautomatikken deaktiveres longer.

For a slav den automatiske utkoblingen slar du maleverktoyet av og deretter paigjen.

Stille inn driftsmåte

Alle driftsmoduser med unntak av punktmodus kan brukes

Hvis mäleverktøyet befinner seg utenfor området for selvnivellinger, blinker laserlinjene og/eller -punktene raskt. Hvis du skifter til modusen «Arbeide med pendellås» under arbeid med automatisk nivelling (av/pa-bryteren (9) i

stillingen, aktiveres alltid den feste kombinasjonsmuligheten for visningene til denen modusen.

Arbeide med pendellas

Rekkefolge for handlingstrinnene Linjemodus		linjemodus Ioddrett	Punktmodus Indikator for pendellås (3)	Bilde
Av/på-bryter (9) i stillingen «On»	●●-			F1
	Krysslinjemodus			Rød
Trykk 1 gang på knappen for driftsmodus laserlinje (5)	●--			Rød
Trykk 2 ganger på knappen for driftsmodus laserlinje (5)	-●-			Rød
Trykk 3 ganger på knappen for driftsmodus laserlinje (5)	●●-			F1
	Krysslinjemodus			Rød

I modusen "Arbeide med pendellas" blinker laserlinjene kontinuereg langsomt.

Hvis du skifter til modusen «Arbeide med automatisk nivellering» under arbeit med pendellas (av/pa-bryteren (9)

i stillingen n), aktiveres alltid den forste kombinasjonsmuligheten for visningene til denen modusen.

Automatisch nivellering

Arbeid med automatisk nivellering (se bilde B1-E1)

Sett mäleverktjeyet pa et vannrett, stabilt underlag,ller fest det pa dreiebraketten (14).

For arbeid med automatisk nivellering skyver du av/pa-bryteren (9) til stillingen"n".

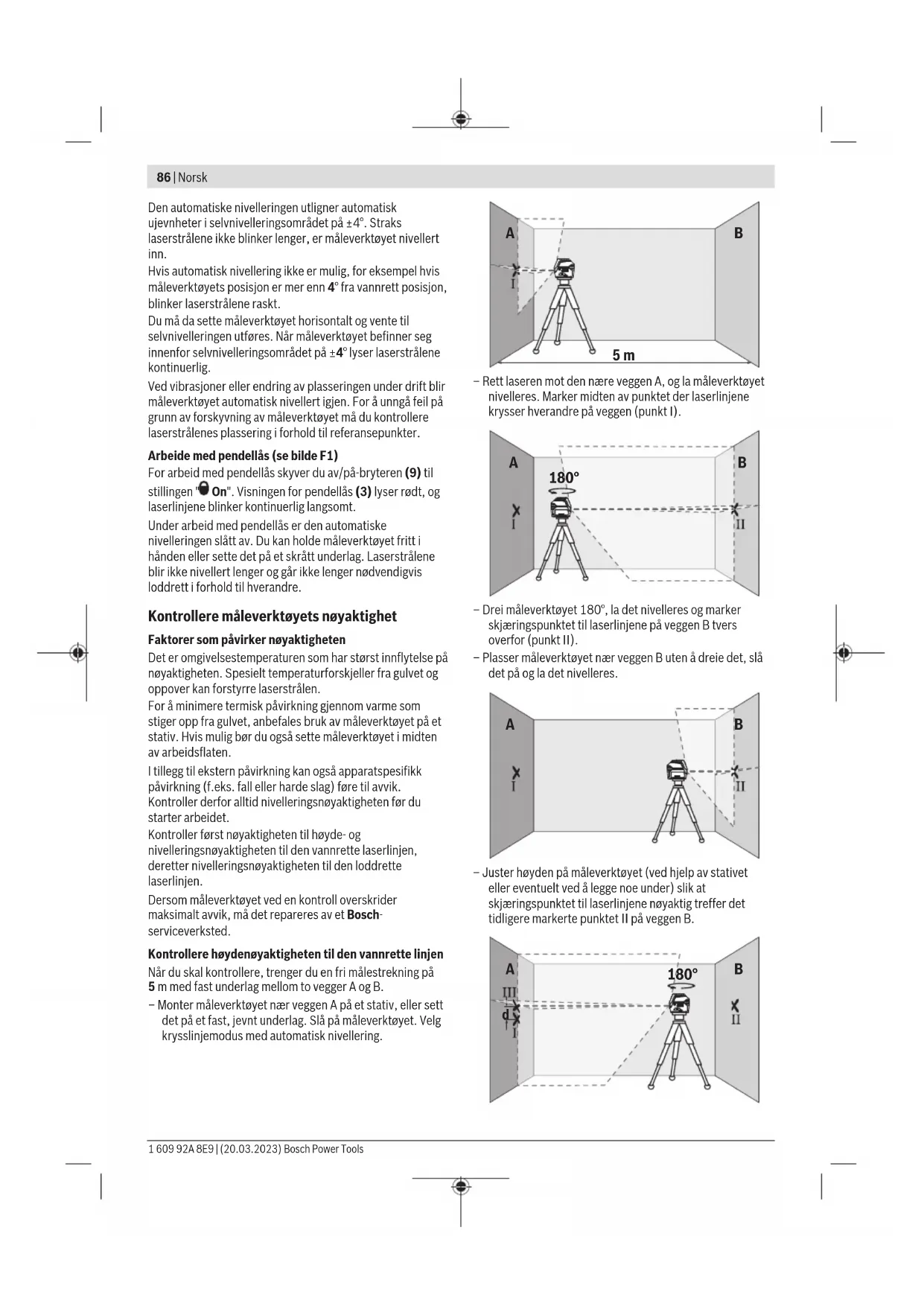

86|Norsk

Den automatiske nivelligeringen utligner automatisk ujevnheter i selvnivelleringsområdet pa ±4°. Straks laserstrålene ikke blinker lenger, er maleverktøyet nivellert inn.

Hvis automatisk nivellering ikke er mulig, for eksempel hijs måleverktøyets posisjon er mer enn 4^ fra vannrett posisjon, blinker laserstrålene raskt.

Du ma da sette maleverktoyet horizontalt og vente til selvnishelleringen utfores. Nár maleverktoyet befinner seg innenfor selvnisheleringsomradet pa ±4 lyser lasersträlene kontinuereg.

Ved vibrasjoner erler endring av plasseringen under drift blir maleverktoyet automatisk nivellert igjen. For a unnga feil pa grunn av forskyvning av maleverktoyet ma du kontrollere laserstralenes plassering i forhold til referansepunkter.

Kontrollere mäleverktøyets nøyaktighet

Faktorer som pāvirker noyaktigheten

Det er omgivelsestemperaturen som har storst innflytelse pa noyaktigheten. Spesielt temperaturforskjeller fra gulvet og oppover kan forstyre laserstralen.

For a minimere termisk pavirkning gjennom varme som stiger opp fra gulvet, anbefales bruk av moleverktoyet pa et stativ. Hvis mulig bor du ogsa sette moleverktoyet i midten av arbeidsflaten.

I tillegg til ekstern pavirkning kan ogsa apparatspesifikk pavirkning (f.eks. fall aller harde slag) fore til avvik. Kontroller derfor alltid nivelleringsnoyaktigheten for du starter arbeidet.

Kontroller forst noyaktigheten til hode- og nivelleringsnoyaktigheten til den vannrette laserlinjen, deretter nivelleringsnoyaktigheten til den loddrette laserlinjen.

Dersom mAleverktoyet ved en kontroll overskrider maksimalt avvik, ma det repareres av et Boscherviceverksted.

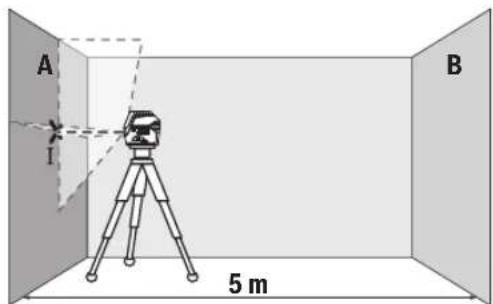

Kontrolere hoydenoyaktigheten til den vannrette linjen

Nár du skal kontrollere, trenger du en fri molestrekning pa 5 m med fast underlag mellom to vegger A og B.

• Monter mäleverktøyetær veggen A pa et stativ, ellert sett det pa et fast, javnt underlag. Sla pa mäleverktøyet. Velg krysslinjemodus med automatisk nivellering.

• Rett laseren mot den nare veggen A, og la majeverktoyet nivelleres. Marker midten av punktet der laserlinjene krysser haverande pa veggen (punkt I).

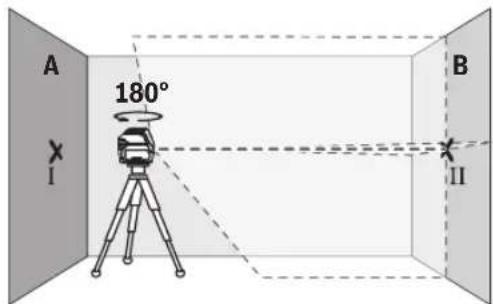

Drei maleverktoyet 180^ la det niveleres og marker skjaeringspunktet til laserlinjene pa veggen B tvers overfor (punkt II).
- Plasser mAleverktoyet nær veggen B uten a dreie det, sla det pa og la det nivelleres.

• Juster høyden pa mæleverktøyet (ved hjelp av stativet aller eventuelt ved á legge noe under) sik at skjaeringspunktet til laserlinjene nøyaktig treffer det tidligere markerte punktet II pa veggen B.

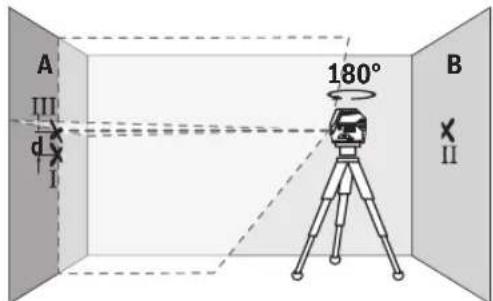

Drei mAleverktoyet 180^ uten a endre hoyden til stativet. Rett det mot veggen A. Den loddrette laserlinjen skal gajennom det tidiligere markerte punktet I. La mAleverktoyet nivelleres, og marker skjæringspunktet til laserlinjene pa veggen A (punkt III).
- Differansen d mellom de to markerte punktene I og III pa veggen A er det faktiske høydeavviket til måleverktøyet. Pá målestrekningen på 2 × 5m = 10 er maks. tillatt avvik: 10m × ± 0,3mm/m = ± 3mm . Differansen d mellom punktene I og III kan dermed vare maks. 3 mm.

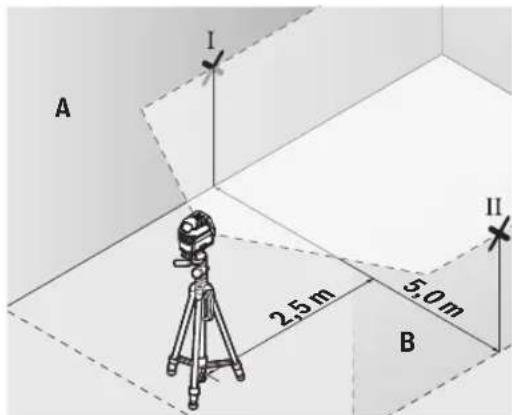

Kontrolere nivelleringsnyaktigheten til den vannrette linjen

For a kontrollere trenger du en ledig flate paca. 5× 5m
- Monter måleverktøyet på et stativ i medten mellom veggene A og B, eller sett det på et fast,jevnt underlag. Velg vannrett linjemodus med automatisk nivelling og la måleverktøyet nivellere inn.

• 2,5 m fra mäleverktøyet markerer du pa begge vegger midten pa laserlinjen (punkt I pa vegg A ogpunkt II pa vegg B).

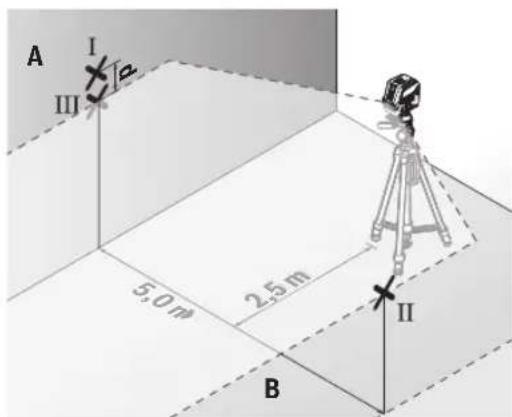

• Sett måleverktøyet dreid 180^5 m unna og la det nivellere inn.

• Juster hoyden pa maleverktoyet (ved hjelp av stativet ell erentuelt ved a legge noe under) sik at midten pa laserlinjen noyaktig treffer det tidligere markerte punktet II pa veggen B.

• Pá veggen A markerer du midten på laserlinjen som punkt III (loddrett over eller under punkt I).

• Differansen d mellom de to markerte punktene I og III pa veggen A er det faktiske avviket til mäleverktøyet fra vannrett posisjon.

Pá málestrekningen pá 2 × 5 m = 10 m er maks. tillatt avvik: 10 m × ±0,3 mm/m = ±3 mm. Differansen d mellom punktene Iog III kan dermed vare maks. 3 mm.

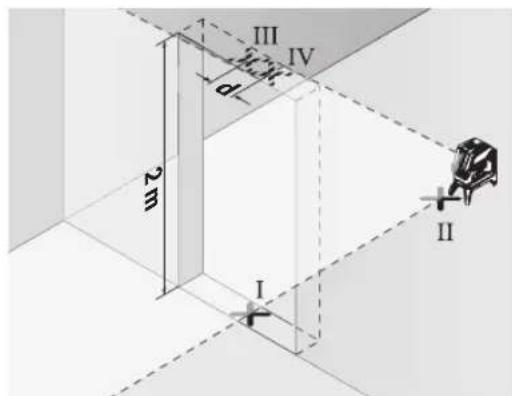

Kontrollere nivelleringsnoyaktigehen til den loddrette linjen

Nár du skal kontrollere, trenger du en døråpning der det (pa fast underlag) er minst 2,5 m plass pa begge sider av døren.
- Sett måleverktøyet på et fast, javnt underlag (ikke på et stativ) 2,5 m fra dørapningen. Velg loddrett linjemodus med automatisk nivelling. Rett laserlinjen mot dørapningen og la måleverktøyet nivellere inn.

-Marker midten av den loddrette laserlinjen nede i drapningen (punkt I), i en avstand pa 5 m pa den andre siden av dorapningen (punkt II) og i den ovre kanten av drapningen (punkt III).

Drei maleverktoyet 180^ og sett det like bak punkt II pa den andre sider av dorapningen. La maleverktoyet nivelleres, ogrett inn den loddrette laserlinjen sik at midten av den gar noyaktig gjennom punktene I og II.

88|Norsk

-Marker midten av laserlinjen i den ovre kanten av d\rapningen som punkt IV.
- Differansen d mellom de to markerte punktene III og IV er det faktiske avviket til maleverktøyet fra loddrett posisjon.
- Mäl hóyden på döråpningen.

Du beregner maks. tillatt avvik pa falgende mate: dobbel hovy de p a drapingen × 0,3mm / m

EksempeI: Ved en hoyde pa drafpningen pa 2 m kan maksimal avvik vaere

2× 2m× ± 0,3mm / m = ± 1,2mm .Punktene III og IV kan dermed maksimalt ligge maksimalt 1,2 mm fra haverande.

Kontrollere loddnoyaktigheten

Nár du skal kontrollere, trenger du en fri molestrekning pa fast underlag med en avstand pa ca. 5 m mellom gulv og tak.
- Monter mäleverktøyet på dreiebrakten (14) og still det på gulvet. Velg punktmodus og la mäleverktøyet nivellereinn.

• Marker midten til det øvre laserpunktet i taket (punkt I). Marker ogsa midten til det nedre laserpunktet pa gulvet (punkt II).

Drei mäleverktøyet 180^ . Plasser det sik at midten pa det nedre laserpunktet ligger pa punktet Il som allerede er markert. La mäleverktøyet nivelleres. Marker midten pa det øvre laserpunktet (punkt III).
- Differansen d mellom de to markerte punktene I og III pa taket er det faktiske avviket til maleverktoyet fra loddrett posisjon.

Du beregner maks. tillatt avvik pa fologende maje: dobbel avstand mellom gulv og tak × 0,7mm / m Eksempel: Ved en avstand mellom gulv og tak pa 5 m kan maksimal avvik vare

2× 5m× ± 0,7mm / m = ± 7mm .Punktene Iog lll kan dermed maksimal ligge 7 mm fra haverandre.

Arbeidshenvisninger

Arbeide med stativet (tilbehør)

Et stativ gir et stabilt maleunderlag som kan justeres i hoyden. Sett maleverktoyet med 1 / 4'' -stativfestet (10) pa gjengene til stativet (23) erer et vanlig fotostativ. For feste pa et vanlig stativ bruker du 5 / 8'' -stativfestet (11). Skru fast maleverktoyet med stativets festeskrue.

Grovjuster stativet for du slar pa maleverktoyet.

Ved hjelp av universalholderen (19) kan du feste maleverktoyet for eksempel pala loddrette flater erler magnetiserbare materialer. Universalholderen er ogsa egnet som gulvstativ og gjor det lettera a justere hcyden til maleverktoyet.

Hold fingrene unna baksiden pa det magnetiske tilbehoret nar du fester tilbehoret pa overflater.

Magnetenes sterke trekkraft kan fore til at fingre blir fastklemt.

Grovjuster universalholderen (19) f#r du slar pa maleverktoyet.

Arbeide med lasermaltavlen (se bilde G)

Lasermaltavlen (20) forbedrer laserstralens synlighev udunstige forhold og storre avstander.

Den reflekterende delen av lasermaltavlen (20) forbedrer laserlinjens synlighem. Den transparente delen gior at laserlinjen kan ses ogsa fra baksiden av lasermaltavlen.

Lasersiktebrille (tilbehor)

Lasersiktebrillen filtrerer ut omgivelseslyset. Dermen'd virker lyset til laseren sterkere for oyet.

Bruk ici lasersiktebrillene (tilbehor) som beskyttesbriller. Laserbrillene gjor det lettere a se laserstralen, men de beskytter ici mot laserstraling.
Bruk ici lasersiktebrillene (tilbehor) som solbriller.
eller i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.

Arbeidsektempler (se bilde B2-F2, G og H)

Du finner eksempler pa bruksmuligheter for maleverktoyet pa illustrasjonssidene.

Service og vedlikehold

Vedlikehold og rengjoring

Rengjør spesielt flatene pa utlopsapningen til laseren regelmessig. Vær oppmerksom pa lo.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og resededelene. Du finner ogsa sprengskisser og informasjon om resedeler pa www.bosch-pt.com

Lever mäleverktøyet, tilbehøret og emballasjen til gjenvinning.

Måleverktøy og batterier pågressive kastes som vanlig husholdningsavfall!

Bare for land i EU:

Ifolge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomfaringen av dette i nasjonalt lovverk ma maleverktoy som ikke longer kan brukes, og ifolge det europeiske direktivet 2006/66/EC ma defekte eller brakte oppladbare batterier / engangsbattery, sorteres og gjenvinnes pa en miljøvennlig mate. Ikke-forskriftsmessig handtering av elektrisk og elektronisk avfall kan fore til miljo- og helsinkier pa grunn av eventuelle farlige stoffer.
