GLL 215 Professional - 레이저 포인터 BOSCH - 무료 사용 설명서

사용 설명서 GLL 215 Professional BOSCH

측정공구의 안전한 사용을 위해 모든 수 칙들을 숙지하고 이에 유의하여 작업하 시기 바랍니다. 측정공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내장 되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다. 측정공구의 경고판을 절대로 가 려서는 안 됩니다. 안전 수칙을 잘 보관하고 공구 양 도 시 측정공구와 함께 전달하십시오. u 주의 – 여기에 제시된 조작 장치 또는 조정 장치 외의 용도로 사용하거나 다른 방식으로 작업을 진행하는 경우, 광선으로 인해 폭발될 위험이 있

u 본 측정공구는 레이저 경고 스티커가 함께 공급 됩니다(그림에 측정공구의 주요 명칭 표시). u 처음 사용하기 전에 함께 공급되는 한국어로 된 레이저 경고 스티커를 독문 경고판 위에 붙이십

사람이나 동물에게 레이저 광선을 비추 거나, 광선을 직접 또는 반사시켜 보지 마십시오. 이로 인해 눈이 부시게 만들어 사고를 유발하거나 눈에 손상을 입을 수

u 눈으로 레이저 광선을 쳐다본 경우, 의식적으로 눈을 감고 곧바로 고개를 돌려 광선을 피하십시

u 레이저 장치를 개조하지 마십시오. 1 609 92A 8E9 | (20.03.2023) Bosch Power Tools한국어 | 279 u 레이저 보안경(액세서리)을 일반 보안경으로 사 용하지 마십시오. 레이저 보안경은 레이저 광선 을 보다 잘 감지하지만, 그렇다고 해서 레이저 광 선으로부터 보호해주는 것은 아닙니다. u 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별

u 측정공구의 수리는 해당 자격을 갖춘 전문 인력 에게 맡기고, 수리 정비 시 순정 부품만 사용하십 시오. 이 경우에만 측정공구의 안전성을 오래 유

u 어린이가 무감독 상태로 레이저 측정공구를 사용 하는 일이 없도록 하십시오. 의도치 않게 타인 또 는 자신의 눈이 부시게 할 수 있습니다. u 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있 는 곳에서 측정공구를 사용하지 마십시오. 측정 공구에 분진이나 증기를 점화하는 스파크가 생길

측정공구 및 자성 액세서리를 심장 박동 조절장치 또는 인슐린 펌프와 같은 삽입 물 및 기타 의학 기기 근처로 가져오지 마십시오. 측정공구 및 액세서리의 자석 으로 인해 자기장이 형성되어 삽입물 및 의학 기기의 기능에 장애를 일으킬 수 있

u 측정공구와 자성 액세서리를 자기 데이터 매체나 자력에 예민한 기기에서 멀리 두십시오. 측정공 구 및 액세서리의 자석으로 인해 데이터가 손실 되어 복구되지 않을 수 있습니다.

사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 측정공구는 수평 및 수직 라인과 수직점을 측정 및 점검하기 위한 용도로 사용됩니다. 측정공구는 실내 및 실외에서 모두 사용할 수 있습

이 제품은 EN50689를 준수하는 소비자 레이저 제

제품의 주요 명칭에 표기되어 있는 번호는 측정공구 의 그림이 나와있는 면을 참고하십시오. (1)

(4) 레이저 포인트 작동 모드 버튼 (5) 레이저 라인 작동 모드 버튼 (6)

(7) 배터리 케이스 덮개 잠금쇠 (8)

(10) 삼각대 연결 부위 1/4" (11) 삼각대 연결 부위 5/8" (12)

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

15m 15m – 상향 레이저 포인트 10m 10m – 하향 레이저 포인트 10m 10m

±0.7mm/m ±0.7mm/m 자동 레벨링 범위, 평균 ±4° ±4° 자동 보정 시간, 평균 <4s <4s Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)280 | 한국어 포인트 및 라인 레이저

–20°C…+70°C –20°C…+70°C 기준 높이를 초과한 최대 사용 높

90% 90% IEC61010-1에 따른 오염도

0.5mrad (전체 각도) 50×10mrad (전체 각도)

0.8mrad (전체 각도) 0.8mrad (전체 각도)

3×1.5V LR6(AA) 3×1.5V LR6(AA) 작동 모드에서의 시간

– 교차선 모드 및 포인트 모드 6h 6h

8h 8h – 선형 모드 및 점 모드 12h 10h

0.49kg 0.49kg 치수(길이× 폭× 높이)

IP54 (먼지 및 분무수 침투 방지) IP54 (먼지 및 분무수 침투 방지) A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어들 수 있습니다. B) 20–25°C일 경우 C) 제시된 값은 일반적인 조건 및 (예를 들어 진동, 안개, 연기, 직사광선이 발생하지 않는) 좋은 조건이 전제됩니다. 온도 편차가 심하면 정확도에 차이가 있을 수 있습니다. D) 비전도성 오염만 발생하지만, 가끔씩 이슬이 맺히면 임시로 전도성이 생기기도 합니다. 측정공구를 확실하게 구분할 수 있도록 타입 표시판에 일련 번호 (12) 가 적혀 있습니다.

배터리 삽입하기/교환하기 측정공구 작동에는 알칼리 망간 배터리를 사용할 것

배터리 케이스 덮개(6) 를 열 때는 잠금쇠(7) 위치 까지 누른 뒤 배터리 케이스 덮개를 젖힙니다. 배터

이때 전극이 배터리 케이스 안쪽에 나와있는 것처럼 올바로 끼워야 합니다. 배터리가 약해지면, 배터리 경고 표시(2) 가 녹색 으로 깜박입니다. 그 외에도 레이저 라인이 10분마 다 약 5초 간 깜박입니다. 측정공구가 처음 깜박이 기 시작한 후 1시간 정도 더 작동 가능합니다. 배터 리가 빈 상태가 되면, 자동으로 꺼지기 직전에 레이 저 라인이 한 번 더 깜박입니다. 모든 배터리는 항상 동시에 교체하십시오. 한 제조 사의 용량이 동일한 배터리로만 사용하십시오. u 오랜 기간 사용하지 않을 경우 측정공구의 배터 리를 빼두십시오. 배터리를 측정공구에 오래 두 면 부식되고 방전될 수 있습니다. 1 609 92A 8E9 | (20.03.2023) Bosch Power Tools한국어 | 281 회전대RM1을 이용한 작업(그림A1– A3참조) 회전대(14) 를 이용하여 측정공구를 눈에 보이는 중앙 수직점 주위에서 360° 돌리십시오. 이렇게 하 면 측정공구의 위치를 바꾸지 않고도 레이저 라인을 조정할 수 있습니다. 가이드 홈 (8) 이 장착된 측정공구를 회전대 (14) 의 가이드 레일 (15) 에 놓고 측정공구를 플랫폼의 스톱위치까지 밀어넣습니다. 분리 시에는 측정공구를 회전대로부터 반대쪽 방향

가능한 회전대 위치: – 평평한 표면에 수직으로 세우기, – 수직 표면에 볼트 체결, – 천장 클립 (18) 과 함께 금속 돌출부에 볼트 체

– 자석 (17) 을 이용해 금속 표면에 볼트 체결. u 액세서리를 표면에 고정시킬 경우, 자성 액세서 리의 뒷면에 손가락을 가까이 두지 마십시오. 자 석의 강력한 장력으로 인해 손가락이 끼일 수 있

u 측정공구가 물에 젖거나 직사광선에 노출되지 않

u 극한의 온도 또는 온도 변화가 심한 환경에 측정 공구를 노출시키지 마십시오. 예를 들어 장시간 차량 안에 측정공구를 두지 마십시오. 온도 편차 가 심한 경우 계속 작동하기 전에 먼저 측정공구 가 온도에 적응할 수 있게 하고 항상 정확도를 점 검하십시오 (참조 „측정공구의 정확도 점검“, 페 이지283). 극한 온도에서나 온도 변화가 심한 환경에서 사 용하면 측정공구의 정확도가 떨어질 수 있습니

u 측정공구가 외부와 세게 부딪히거나 떨어지지 않 도록 주의하십시오. 측정공구에 외부 영향이 심 하게 가해진 후에는 계속 작업하기 전에 항상 정 확도를 점검해야 합니다 (참조 „측정공구의 정확 도 점검“, 페이지283). u 측정공구를 운반할 때는 측정공구의 전원을 끄십 시오. 스위치가 꺼진 상태에서는 레벨링 장치가 잠겨 있어 심한 움직임에 손상될 염려가 없습니

측정공구의 전원을 켜려면 전원 스위치(9) 를 On (펜듈럼 고정 기능 사용) 또는 On (자동 레 벨링 기능 사용) 위치까지 밀어주십시오. 측정공구 의 전원을 켜면 즉시 레이저빔 발사구(1) 에서 바 로 레이저빔이 발사됩니다. u 레이저빔이 사람이나 동물에 향하지 않도록 하 고, 먼 거리에서라도 레이저빔 안을 들여다 보지

측정공구의 전원을 끄려면 전원 스위치 (9) 를 Off 위치로 미십시오. 꺼질 때 셔틀장치가 로크됩니다. u 측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공구의 스위치를 끄십시 오. 레이저빔으로 인해 다른 사람의 눈이 부실 수

허용되는 최고 작동 온도 50°C를 초과하면 레이저 다이오드 보호를 위해 전원이 꺼집니다. 냉각 후 측 정공구가 작동 준비 상태로 전환되면 다시 전원을

약 120분 동안 측정공구에서 작동되는 버튼이 아 무 것도 없으면, 배터리 절약을 위해 측정공구가 자

자동으로 꺼진 측정공구를 다시 작동하려면 전원 스 위치 (9) 를 "Off" 위치로 밀었다가 측정공구의 전 원을 다시 켜거나, 레이저 포인트 작동 모드 버튼 (4) 또는 레이저 라인 작동 모드 버튼 (5) 을 한번

일시적으로 자동 꺼짐 기능 비활성화시키기 자동 꺼짐 기능을 해제하려면, (측정공구가 켜진 상 태에서) 레이저 라인 작동 모드 버튼 (5) 을 3초 이 상 누르십시오. 자동 꺼짐 기능이 해제되면 이를 표 시하기 위해 레이저빔이 잠시 깜박입니다. 지침: 작동 온도 45°C를 넘어가면, 자동 꺼짐 기능 은 비활성화되지 않습니다. 자동 꺼짐 기능을 작동하려면 측정공구를 껐다가 다

측정공구에는 여러 작동 모드가 있으며 모드 간에 수시로 변경이 가능합니다: – 교차선 모드 및 점 모드: 측정공구는 앞쪽으로 수 평 레이저 라인 및 수직 레이저 라인을 발생시키 고, 상향 및 하향으로 각각 수직 레이저 포인트를 발생시킵니다. 레이저 라인은 90° 각도로 교차합

– 수평선 모드: 측정공구는 앞쪽으로 수평 레이저 라인을 발생시킵니다. – 수직선 모드: 측정공구는 앞쪽으로 수직 레이저 라인을 발생시킵니다. 측정공구를 공간 내부에 위치시키면 수직 레이저 라인은 천장에서 상부 레이저 포인트를 넘어 표

측정공구를 벽에 바로 위치시키면 수직 레이저 라인은 거의 전구간을 회전하는 레이저 라인 (360° 라인)을 발생시킵니다. – 점 모드: 측정공구는 상향 및 하향으로 각각 수직 레이저 포인트를 발생시킵니다. 포인트 모드를 제외한 모든 작동 모드에서 자동 레 벨링 및 펜듈럼 고정 기능을 함께 선택할 수 있습니

Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)282 | 한국어 자동 레벨링 기능을 이용해 작업하기 작업 순서 수평 라인 모

포인트 모드 펜듈럼 고정 표시 기(3)

전원 스위치(9) 위치 " On" ● ● ● B1

레이저 라인 작동 모드 버 튼(5) 1회 누르기 ● – ● C1 레이저 라인 작동 모드 버 튼(5) 2회 누르기 – ● ● D1 레이저 라인 작동 모드 버 튼(5) 3회 누르기 – – ● E1 레이저 라인 작동 모드 버 튼(5) 4회 누르기 ● ● ● B1

선형 모드 설정과 관계 없이 점 모드를 활성화 또는 비활성화할 수 있습니다: 레이저 포인트 작동 모드 버 튼(4) 1회 누르기

레이저 포인트 작동 모드 버 튼(4) 2회 누르기

측정공구가 셀프 레벨링 범위를 벗어난 경우, 레이 저 라인 그리고/또는 레이저 포인트가 빠른 속도로

자동 레벨링 기능을 이용해 작업하던 도중에 펜듈럼 고정 기능을 이용한 작업 모드(전원 스위치(9) 위 치 On)로 전환하면 항상 펜듈럼 고정 기능을 이 용한 작업 모드의 첫 번째 조합이 활성화됩니다. 펜듈럼 고정 기능을 이용힌 작업 작업 순서 수평 라인 모

포인트 모드 펜듈럼 고정 표시 기(3)

레이저 라인 작동 모드 버 튼(5) 1회 누르기

레이저 라인 작동 모드 버 튼(5) 2회 누르기

레이저 라인 작동 모드 버 튼(5) 3회 누르기

"펜듈럼 고정" 모드에서 작업하는 경우, 레이저 라 인이 지속적으로 느리게 깜박입니다. 펜듈럼 고정 기능을 이용해 작업하던 도중에 자동 레벨링 기능을 이용한 작업 모드(전원 스위치(9) 위치 On)로 전환하면 항상 자동 레벨링 기능을 이용한 작업 모드의 첫 번째 조합이 활성화됩니다.

자동 레벨링 기능을 이용해 작업하기(그림B1–E1

측정공구를 수평의 고정된 받침 위에 놓거나 회전대 (14) 에 고정하십시오. 자동 레벨링 기능을 이용하여 작업하려면 전원 스위 치 (9) 를 " On" 위치로 밀어줍니다. 자동 레벨링 기능을 통해 셀프 레벨링 범위  ±4° 내 에서 평평하지 않은 부분이 어느 정도 자동으로 균 형이 맞춰집니다. 레이저빔이 더 이상 깜박이지 않 으면 측정공구가 보정된 상태입니다. 측정공구가 위치한 바닥면이 4° 이상 경사져 있어 서 자동 레벨링이 불가능하면 레이저빔이 빠른 속도

이 경우 측정공구를 수평이 되게 놓고 자동 레벨링 이 될 때까지 기다리십시오. 측정공구가 자동 레벨 링 범위 ±4° 안에 들어오는 즉시 레이저빔은 지속적

1 609 92A 8E9 | (20.03.2023) Bosch Power Tools한국어 | 283 작동하는 동안 흔들리거나 위치가 변경되는 경우 측 정공구는 자동으로 다시 레벨링됩니다. 레벨링이 끝 나면 측정공구가 움직여져 발생하는 에러를 방지하 기 위해 레이저빔이 기준 레벨에 맞는지 그 위치를

펜듈럼 고정 기능을 이용한 작업(그림F1참조) 펜듈럼 고정 기능을 이용하여 작업하려면 전원 스위 치(9) 를 " On" 위치로 밀어줍니다. 펜듈럼 고정 기능 표시기(3) 에 적색이 점등되면 레이저 라인이 계속해서 천천히 깜박입니다. 펜듈럼 고정 기능을 이용한 작업 시 자동 레벨링 기 능이 꺼져 있습니다. 측정공구를 손에 들고 있거나 경사진 바닥에 놓아도 됩니다. 레이저빔이 더 이상 레벨링되지 않으며, 반드시 직각으로 만나지 않습니

측정공구의 정확도 점검 정확도에 미치는 영향 가장 큰 영향을 미치는 것은 주위 온도입니다. 특히 바닥에서 위로 가면서 달라지는 온도로 인해 레이저 빔이 굴절될 수 있습니다. 바닥에서 올라오는 열로 인한 영향을 최소화할 수 있도록, 측정공구를 삼각대에 올려 사용하기를 권장 합니다. 또한 가능하면 측정공구를 작업 표면의 중

외부 요인 외에도 장비에 따른 요인(예: 전복 또는 충격의 강도)에 따라 차이가 있을 수 있습니다. 따 라서 작업을 시작하기 전마다 레벨링 정확도를 점검

수평 레이저 라인의 레벨링 및 높이의 정확도를 우 선적으로 점검한 후 수직 레이저 라인의 레벨링 정 확도를 각각 점검하십시오. 점검 시 측정공구가 한번이라도 최대 편차를 초과할 경우 Bosch 서비스 센터에 맡겨 수리하십시오. 수평선의 높이 정확도 확인하기 이 테스트를 하려면 벽 A와 B 사이에 단단한 바닥이 있는 5m 구간의 빈 공간이 필요합니다. – 측정공구를 벽A 근처의 삼각대 또는 고정된 평 평한 바닥면에 세웁니다. 측정공구의 스위치를 켜십시오. 자동 레벨링 기능과 함께 교차선 모드

5 m – 레이저를 가까이 있는 벽 A에 향하게 하고 측정 공구를 레벨링하도록 하십시오. 레이저 라인이 벽면에서 교차되는 지점 중간을 표시하십시오(지

180° – 측정공구를 180° 돌려 레벨링한 후 레이저 라인 의 교차 지점을 마주보는 벽B (지점 Ⅱ)에 표시하

– 측정공구를 돌릴 필요 없이 벽 B 근처에 두고, 전 원을 켠 후 레벨링을 진행하십시오.

– 측정공구를 (삼각대 혹은 상황에 따라 받침대를 이용해) 레이저 라인의 교차점이 정확히 이전에 벽 B에 표시한 지점 Ⅱ에 오도록 높이를 맞춰 정렬

– 높이를 변경할 필요 없이 측정공구를 180° 회전 시킵니다. 벽 A에 향하게 하고, 수직 레이저 라인 이 이미 표시된 지점 Ⅰ을 관통하도록 정렬하십시 오. 측정공구를 레벨링한 후 벽 A(지점 Ⅲ)에서 레 이저 라인의 교차점을 표시하십시오. – 벽 A에 표시된 두 지점 Ⅰ 및 Ⅲ의 간격 d로 인해 실 제 측정공구의 높이 편차가 생깁니다. 측정구간 2×5m=10m에서 최대 허용 편차는 다

10m×±0.3mm/m=±3mm. 지점Ⅰ과 Ⅲ 사이의 간격 d는 최대 3mm입니다. 수평선의 레벨링 정확도 확인하기 점검을 위해서는 약 5×5m 정도의 빈 공간이 필요

Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)284 | 한국어– 측정공구를 벽A와 벽 B 사이의 중앙에 있는 삼각대에 위치시키거나, 평평하고 단단한 바닥에세우십시오. 자동 레벨링 기능과 함께 수평 라인모드를 선택한 후 측정공구를 레벨링하십시오. 2,5 m 5,0 m

– 양쪽 벽에서 측정공구로부터 2.5m 떨어진 거리에 레이저 라인의 중심을 표시하십시오(벽A에지점Ⅰ 및 벽B에 지점Ⅱ). 2,5 m

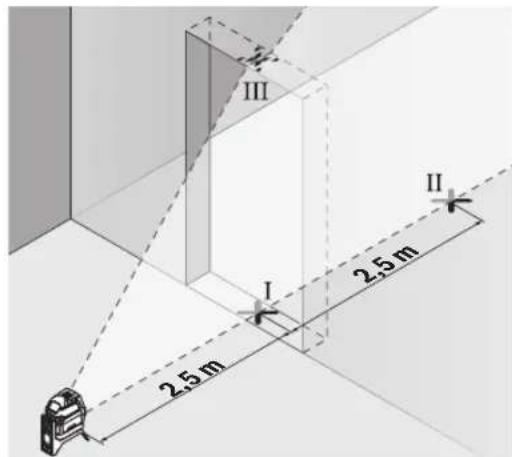

– 5m 떨어진 곳에서 측정공구를 180° 회전시킨후 레벨링시킵니다.– (삼각대 또는 필요에 따라 받침대를 이용하여) 레이저 라인의 중심이 이전에 표시한 벽B의 지점Ⅱ에 오도록 측정공구의 높이를 정렬시키십시오.– 벽A에서 레이저 라인의 중심점을 지점Ⅲ(지점Ⅰ수직으로 위쪽 또는 아래쪽)으로 표시하십시오.– 벽A에 표시된 두 지점Ⅰ 및 Ⅲ의 간격 d로 인해 실제 측정공구의 수평 편차가 생깁니다.측정구간 2×5m=10m에서 최대 허용 편차는 다음과 같습니다.10m×±0.3 mm/m=±3 mm. 지점Ⅰ과 Ⅲ 사이의간격 d는 최대 3mm입니다.수직선의 레벨링 정확도 확인하기이 테스트를 진행하려면 (단단한 바닥에) 문의 양쪽으로 최소한 2.5 m의 공간이 필요합니다.– 측정공구를 문 입구에서 2.5m 떨어진 지점의 평평하고 단단한 바닥에 세우십시오(삼각대에 세우지 않음). 자동 레벨링 기능과 함께 수직 라인 모드를 선택하십시오. 레이저 라인을 문 입구에 맞추고, 레벨링시킵니다. 2,5 m 2,5 m – 다른 측면의 출입구(지점 Ⅱ)와 출입구 상단 가장자리(지점 Ⅲ)에서 5 m 떨어진 곳에서 출입구(지점 Ⅰ)의 바닥에 수직 레이저 라인의 중심점을 표시하십시오.

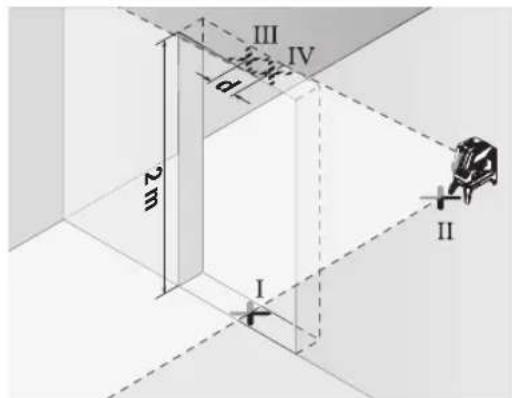

2 m – 측정공구를 180° 돌려 지점 Ⅱ 바로 뒤쪽에 있는출입구의 다른 측면에 세워주십시오. 측정공구를레벨링한 후 수직 레이저 라인의 중심이 지점 Ⅰ 및Ⅱ를 지나도록 정렬하십시오.– 출입구 상단 가장자리의 레이저 라인의 중심점을지점 Ⅳ로 표시하십시오.– 두 지점 Ⅲ 및 Ⅳ 의 간격 d로 인해 실제 측정공구의 직각 편차가 생깁니다.– 출입구의 높이를 측정하십시오.최대 허용 편차는 다음과 같이 계산합니다:문 입구 높이 두배×0.3mm/m예: 출입구 높이가 2m 의 경우 최대 편차 2×2m×±0.3mm/m=±1.2mm입니다. 따라서지점Ⅲ 및 Ⅳ는 최대 1.2mm를 벗어날 수 없습니 수직점 정확도 확인하기이 테스트를 하려면 바닥과 천장 사이에 단단한 바닥이 있는 5m 구간의 빈 공간이 필요합니다.1 609 92A 8E9 | (20.03.2023) Bosch Power Tools한국어 | 285 – 측정공구를 회전대 (14) 위에 설치하고, 바닥에 세웁니다. 점 모드를 선택한 후 측정공구를 레벨

5 m – 천장에 위쪽 레이저 포인트의 센터를 표시합니다 (지점Ⅰ). 바닥에 아래쪽 레이저 포인트의 센터를 표시합니다(지점Ⅱ).

180° – 측정공구를 180° 회전시킵니다. 아래쪽 레이저 포인트의 센터가 미리 표시해둔 지점Ⅱ 위에 오도 록 위치를 잡습니다. 측정공구를 레벨링시킵니 다. 위쪽 레이저 포인트(지점Ⅲ)의 센터를 표시합

– 두 지점Ⅰ 및Ⅲ의 간격 d로 인해 실제 측정공구의 직각 편차가 생깁니다. 최대 허용 편차는 다음과 같이 계산합니다: 바닥과 천장 사이 간격 두배×0.7mm/m 예: 바닥과 천장 사이 간격이 5m 의 경우 최대 편차 2×5m×±0.7mm/m=±7mm입니다. 따라서 지 점Ⅰ 및Ⅲ는 최대 7mm를 벗어날 수 없습니다.

u 레이저 포인트 또는 레이저 라인 중심점은 표시 용도로만 사용하십시오. 레이저 포인트의 크기 또는 레이저 라인의 폭은 거리에 따라 달라집니

삼각대(액세서리)를 이용해 작업하기 삼각대를 사용하여 높이를 조정하며, 안정적으로 측 정할 수 있습니다. 1/4" 삼각대 홀더 (10) 와 함께 측정공구를 삼각대 (23) 혹은 일반 카메라 삼각대 의 나사부 위에 놓습니다. 일반 건축용 삼각대에 고 정하려면 5/8" 삼각대 홀더 (11) 를 사용하십시오. 측정공구를 삼각대 고정 나사로 고정하십시오. 측정공구의 전원을 켜기 전에 대략 삼각대의 방향을

유니버설 홀더(액세서리)를 이용해 고정하기 (그림G참조) 유니버설 홀더(19) 를 이용해 수직면 또는 자성 물 체 등에 측정공구를 고정할 수 있습니다. 유니버설 홀더는 스탠드로도 사용할 수 있으며, 측정공구의 높이를 맞추는 데 도움이 됩니다. u 액세서리를 표면에 고정시킬 경우, 자성 액세서 리의 뒷면에 손가락을 가까이 두지 마십시오. 자 석의 강력한 장력으로 인해 손가락이 끼일 수 있

측정공구의 전원을 켜기 전에 대략 유니버설 홀더 (19) 의 방향을 맞추십시오. 레이저 표적판으로 작업하기(그림G 참조) 레이저 표적판 (20) 은 불리한 조건에서 그리고 거 리가 많이 떨어진 곳에서 레이저빔의 가시성을 높여

레이저 표적판(20) 의 반사면은 레이저 라인의 가 시성을 높여주며, 표면이 투명하여 레이저 표적판의 뒷면을 통해서도 식별할 수 있습니다. 레이저용 안경(액세서리) 레이저용 안경은 주변 조명을 걸러냅니다. 이를 통 해 레이저의 빛이 더 밝게 보입니다. u 레이저 보안경(액세서리)을 일반 보안경으로 사 용하지 마십시오. 레이저 보안경은 레이저 광선 을 보다 잘 감지하지만, 그렇다고 해서 레이저 광 선으로부터 보호해주는 것은 아닙니다. u 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별

작업 실례(그림B2–F2, G및H 참조) 측정공구의 사용방법의 실례는 그림이 나와있는 면

항상 측정공구를 깨끗이 유지하십시오. 측정공구를 물이나 다른 액체에 넣지 마십시오. 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦 으십시오. 세척제 또는 용제를 사용하지 마십시오. 특히 레이저빔 발사구 표면을 정기적으로 깨끗이하 고 보푸라기가 없도록 하십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

측정공구, 액세서리 및 포장 등은 친환경적인 방법 으로 재활용될 수 있도록 분류하십시오. 측정공구 및 배터리를 가정용 쓰레기에
