用户手册 GLL 215 Professional BOSCH

(10) 三脚取付部 1/4" (11) 三脚取付部 5/8" (12)

±0.7mm/m ±0.7mm/m 自動補正範囲（代表値） ±4° ±4°

必须阅读并注意所有说明，以安全可靠 地操作测量仪。如果不按照给出的说明 使用测量仪，可能会影响集成在测量仪 中的保护功能。测量仪上的警戒牌应保 持清晰可读的状态。请妥善保存本说明 书，并在转交测量仪时将本说明书一起移交。 u 小心 – 如果使用了与此处指定的操作或校准设备 不同的设备，或执行了不同的过程方法，可能会

u 本测量仪交付时带有一块激光警戒牌（在测量仪 示意图的图形页中标记）。 u 如果激光警戒牌的文字并非贵国语言，则在第一 次使用前，将随附的贵国语言的贴纸贴在警戒牌

1 609 92A 8E9 | (20.03.2023) Bosch Power Tools中文 | 265 不得将激光束指向人或动物，请勿直视 激光束或反射的激光束。可能会致人炫 目、引发事故或损伤眼睛。 u 如果激光束射向眼部，必须有意识地闭眼，立即 u 请不要对激光装置进行任何更改。u 激光视镜（附件）不得用作护目镜。激光视镜用 于更好地识别激光束；然而对激光束并没有防护

u 激光视镜（附件）不得用作太阳镜或在道路交通 中使用。激光视镜并不能完全防护紫外线，还会

u 仅允许由具备资质的专业人员使用原装备件修理 测量仪。如此才能够确保测量仪的安全性能。 u 不得让儿童在无人看管的情况下使用激光测量 仪。可能意外地让他人或自己炫目。 u 请勿在有易燃液体、气体或粉尘的潜在爆炸性环 境中使用测量仪。测量仪器内可能产生火花并点

不要将测量仪和磁性附件靠近植入物和 其他医疗设备，例如心脏起搏器或胰岛 素泵。测量仪和附件的磁性会产生磁 场，这可能对植入物和医疗设备的功能

u 让测量仪和磁性附件远离磁性数据媒体和对磁性 敏感的设备。测量仪和附件的磁性作用可能会导

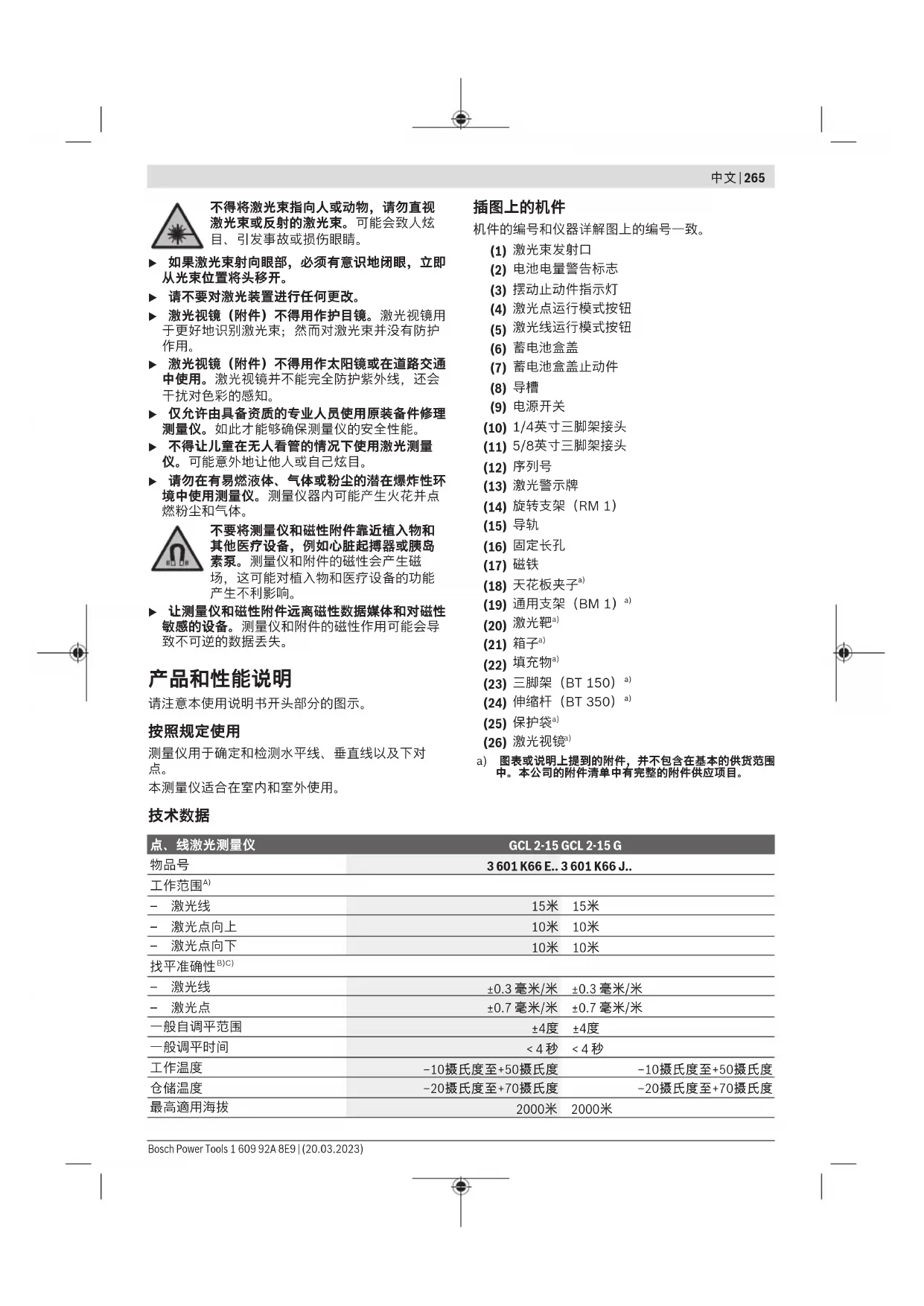

测量仪用于确定和检测水平线、垂直线以及下对

机件的编号和仪器详解图上的编号一致。 (1)

a) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

–10摄氏度至+50摄氏度 –10摄氏度至+50摄氏度

–20摄氏度至+70摄氏度 –20摄氏度至+70摄氏度

2000米 2000米 Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)266 | 中文

0.8毫弧度（全角） 0.8毫弧度（全角）

3×1.5伏特LR6（AA） 3×1.5伏特LR6（AA）

– 交叉找平模式和点模式 6小时 6小时

22小时 22小时 重量符合EPTA- Procedure01:2014 0.49公斤 0.49公斤 尺寸（长×宽×高）

112× 55× 106毫米 112× 55× 106毫米

132 × 81 × 163毫米 132 × 81 × 163毫米

IP54（防尘、防溅） IP54（防尘、防溅） A) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。 B) 在20–25摄氏度时 C) 给出的数值以正常至有利的环境条件为前提（例如无振动、无大雾、无烟雾、无直接的阳光照射）。强烈的温度波动之

D) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。 型号铭牌上的序列号(12)是测量仪唯一的识别码。

建议使用碱性电池运行测量仪。 按下止动件(7)以打开电池盒盖(6)，然后翻开电池

根据电池盒内部的图示，注意电极是否正确。 如果电池电量低，则电池电量警告标志(2)闪绿光。 此外，激光线每10分钟闪烁约5秒。测量仪可能在首 次闪烁后还能工作约1小时。如果电池电量用光，则 激光线临近自动关闭前会再闪烁一次。 务必同时更换所有的电池。请使用同一制造厂商所

u 长时间不用时，请将电池从测量仪中取出。 在长 时间存放于测量仪中的情况下，蓄电池可能会腐

工作时使用旋转支架RM1（参见插图A1– A3） 借助旋转支架(14)可将测量仪器围绕始终可见的中 央下对点进行360度的转动。这样就能精准设置激光 线，而无需改变测量仪的位置。 将测量仪的导槽(8)放在旋转支架(14)的导轨(15) 上，然后将测量仪推到平台上，直到极限位置。 分开时以相反的方向将测量仪从旋转支架上拉出。

– 立在一个水平面上， – 拧到一个垂直面上， 1 609 92A 8E9 | (20.03.2023) Bosch Power Tools中文 | 267 – 用天花板夹子(18)夹到天花板金属条上， – 借助磁铁(17)吸到金属表面。 u 如果固定住附件的上表面，要让手指远离磁力附 件的背面。磁贴巨大的吸力可能会夹住手指。

u 不可以让湿气渗入仪器中，也不可以让阳光直接

u 请勿在极端温度或温度波动较大的情况下使用测 量仪。 比如请勿将测量仪长时间放在汽车内。温 度波动较大的情况下，先让测量仪的温度稳定下 来，在继续加工前应先进行精度检查(参见 “测 量仪精度检查”, 页268)。 如果仪器曝露在极端的气候下或温差相当大的环 境中，会影响测量仪的测量准确度。 u 避免让测量仪发生剧烈碰撞或将其跌落。测量仪 受到强烈的外部作用之后，在重新使用之前务必 进行精度检查(参见 “测量仪精度检查”, 页268)。 u 运输时，请关闭测量仪。关机后摆动零件会被锁 定，否则摆动零件可能因为强烈的震动而受损。

如要接通测量仪，请将电源开关(9)推到位置 On（操作时使用摆动止动件）或推到位置 On（操作时使用自动找平功能）。启动后，测量仪 立即从放射口(1)射出激光束。 u 不得将激光束对准人或动物，也请勿直视激光 束，即使和激光束相距甚远也不可以做上述动

如要关闭测量仪，请将电源开关(9)推到位置Off。 关闭状态下，摆动单元会被锁止。 u 测量仪接通后应有人看管，使用后应关闭。激光

超出所允许的最高工作温度50°C时，测量仪就会关 闭以保护激光二极管。待测量仪冷却后便能够再度 操作，此时您又可以再度开动仪器了。

如果在约120分钟的时间内没有按下测量仪上的任何 按键，则测量仪自动关闭，以保护蓄电池。 为了在自动关闭后再次接通测量仪，您可以先将起 停开关(9)推到位置“Off”，然后再接通测量仪， 或按压激光点运行模式按键(4)或激光线运行模式按 键(5)。

如需停用自动断开装置，请（在测量仪接通时）按 住激光线运行方式按键(5)至少3秒钟。如果自动断 开装置已停用，则激光束短促闪烁进行确认。 提示：如果超出运行温度45°C，则自动断开装置无

关闭测量仪然后再开动仪器，便可以再启动自动关

本测量仪有若干种不同的运行模式，可以随时进行

– 交叉找平模式和点模式：测量仪向前生成一根水 平激光线和一根垂直激光线以及向上和向下分别 生成一个垂直激光点。激光线相交成90°角。 – 水平线模式：测量仪向前生成一根水平激光线。 – 垂直线模式：测量仪向前生成一根垂直激光线。 如测量仪在房间内定位，则垂直激光线会显示在 高于上激光点的天花板上。 如测量仪直接在墙上定位，则垂直激光线会产生 一条几乎成环形的激光线（360°环线）。 – 点模式：测量仪向上和向下分别生成一个垂直激

在所有运行模式中（点模式除外）均可选择使用自 动找平功能或使用摆动止动件。 使用自动找平功能进行测量 操作步骤顺序 水平线模式 垂直线模式 点模式 摆动止动件指示 灯(3)

无需考虑线模式的具体设置，可以激活或停用点模式： 按压一次激光点运行方式按键 (4)

Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)268 | 中文 操作步骤顺序 水平线模式 垂直线模式 点模式 摆动止动件指示 灯(3)

如果测量仪超出自调平范围，激光线和/或激光点以

使用自动找平功能进行操作期间切换到“操作时使 用摆动止动功能”模式（将电源开关(9)设置到位置 On）时，始终先激活该模式的第一个显示组合选

操作步骤顺序 水平线模式 垂直线模式 点模式 摆动止动件指示 灯(3)

在“操作时使用摆动止动件”模式中，激光线以缓

使用摆动止动功能进行操作期间切换到“操作时使 用自动找平功能”模式（将电源开关(9)设置到位置 On）时，始终先激活该模式的第一个显示组合

操作时使用自动找平功能（见图片B1–E1） 将测量仪放到一个水平的、稳固的底板上或将其固 定到旋转支架(14)。 对于带自动找平功能的操作，请将起停开关(9)推到 位置“ On”。 在±4°的自调平范围内自动校平。一旦激光束不再闪 烁，则表示测量仪已找平。 如果无法自动找平，比如因为测量仪的支承面与水 平偏差超过4°，激光束会以快节拍闪烁。 发生上述情况时，必须先水平放置测量仪，然后等 其自动找平。一旦测量仪处于±4°度的自调平范围

运行中若出现抖动或位置改变，测量仪会自动再次 找平。在找平之后得利用参考点检查激光的位置， 以避免因为仪器的位置改变而造成误测。 操作时使用摆动止动功能（参见插图F1） 对于带摆动止动件的操作，请将电源开关(9)推到位 置“ On”。摆动止动件指示灯(3)亮起红灯，激 光线一直以慢节拍闪烁。 使用摆动止动件操作时，自动找平功能关闭。您可 以把测量仪握在手上或者放在倾斜的底垫上操作。 此时激光束不再找平并且不再强制性地彼此垂直。

操作环境的温度是最大的影响因素。尤其是由地面 往上延伸的渐进式温度差异可能会转移激光束。 为了最大程度地降低从地板散发出的热量带来的热 影响，建议将测量工具装在三脚架上。另外，尽可 能把测量仪摆在测量场所的中央。 除了外部影响，对设备特殊的影响（例如掉落或强 烈撞击）也会导致出现偏差。因此，每次工作前都

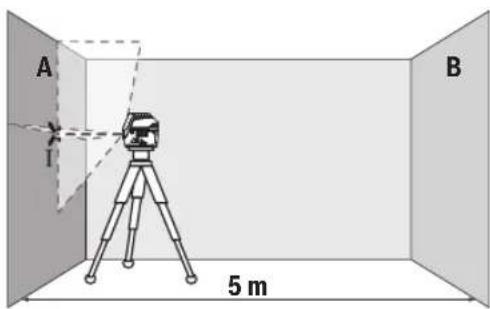

首先检测水平激光线的高度和找平准确性，然后检 测垂直激光线的找平准确性。 如果在检查时发现测量仪的偏差超过最大极限，则 将其交给Bosch客户服务处进行修理。 检测水平激光线的高度准确性 针对这项检查，您必须找一段无障碍物的5米长线 段，而且该测量线段必须介于两面墙A和B之间。 – 将测量仪安装在靠近墙面A的三脚架上，或将测量 仪放置在稳固的平整基底上。接通测量仪。选择 带自动找平功能的交叉线模式。 1 609 92A 8E9 | (20.03.2023) Bosch Power Tools中文 | 269

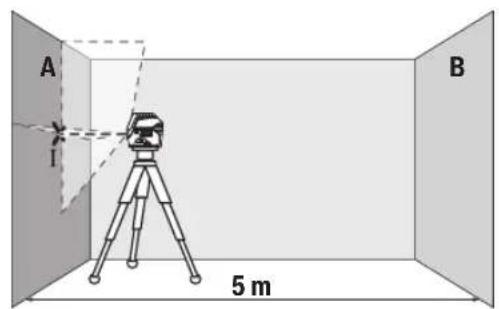

5 m – 把激光束对准比较靠近的墙A并让测量仪找平。找 到激光束在墙面上交叉的那一点（点Ⅰ），并标记

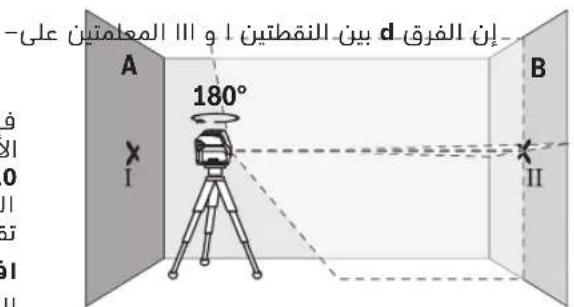

180° – 将测量仪旋转180°，找平，然后在对面的墙B上 标记激光束的交叉点（点Ⅱ）。 – 靠近墙B放下测量仪，不要旋转，接通，找平。

– 调整测量的高度（借助三脚架，必要时通过垫 板），使激光线的交叉点正好与墙B上之前标记的

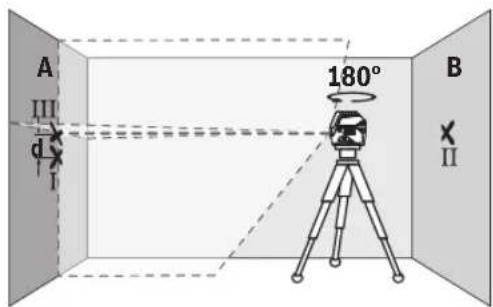

– 将测量仪旋转180°，不要改变高度。将测量仪对 准墙A，使垂直激光线穿过标记的点Ⅰ。让测量仪 找平并标记激光线在墙A上的交叉点（点Ⅲ）。 – 墙A上标记的点Ⅰ和点Ⅲ之间的差值d就是测量仪的

在2×5米=10米的测量距离内允许的最大偏差为： 10米×±0.3毫米/米=±3毫米。就是说，点Ⅰ和点Ⅲ 之间的差值d最大允许为3毫米。 检测水平激光线的找平准确性 针对这项检测，必须找一块约5×5米的空闲区域。 – 将测量仪安装A和B墙面之间的三脚架上，或将测 量仪放置在稳固的平整基底上。选择带自动找平 功能的水平生产线模式，让测量仪找平。 2,5 m 5,0 m

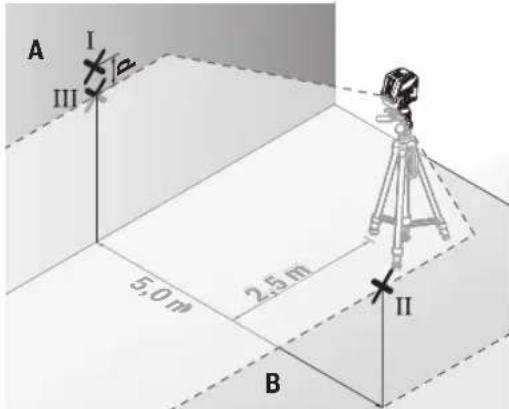

– 在距测量仪2.5米的两墙上标记激光线的中心（在 墙A上标记点Ⅰ，在墙B上标记点Ⅱ）。 2,5 m

– 将测量仪旋转180°放到5米的距离外，让其自动

– 调整测量仪的高度（借助三脚架，必要时通过垫 板），使激光线的中心正好与墙B上之前标记的点

– 在墙A上将激光线的中心标记为点Ⅲ（垂直于点Ⅰ上

– 墙A上标记的点Ⅰ和点Ⅲ之间的差值d就是测量仪与 水平面之间的实际偏差。 在2×5米=10米的测量距离内允许的最大偏差为： 10米×±0.3毫米/米=±3毫米。就是说，点Ⅰ和点Ⅲ 之间的差值d最大允许为3毫米。 Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)270 | 中文 检查垂直激光线的找平准确性 检查时需要一个门孔，（在稳固基底上）检查时门 各侧至少有2.5米的位置。 – 将测量仪放置在距离门孔2.5米远的稳固、平坦的 基底上（而不是在三脚架上）。选择带自动找平 功能的垂直生产线模式。将激光线对准门孔，让

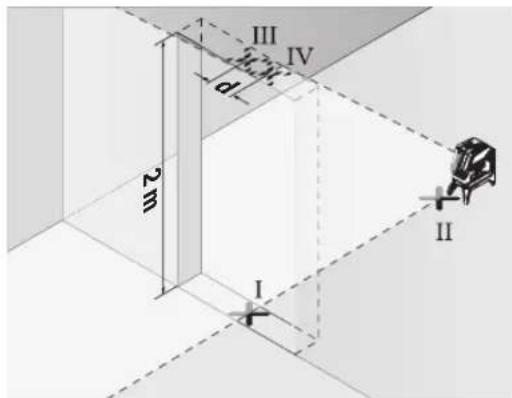

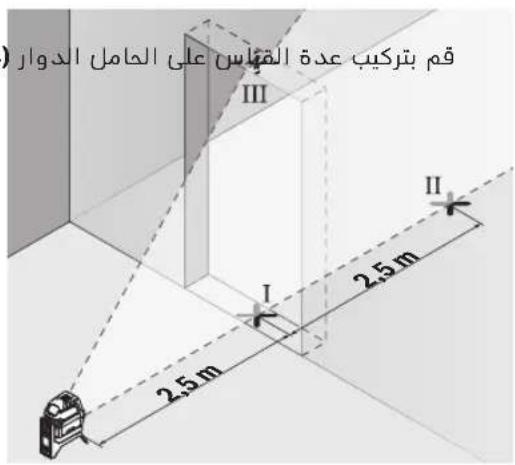

2,5 m 2,5 m – 在门孔底（点Ⅰ）、距门孔侧面5米（点Ⅱ）以及在 门孔上边缘（点Ⅲ）处分别标记垂直激光线的中

2 m – 将测量仪旋转180°，然后将其放到门口的另一 侧，正好位于点Ⅱ的下方。让测量仪找平，以校准 垂直激光线，使激光线的中心正好贯穿点Ⅰ和点

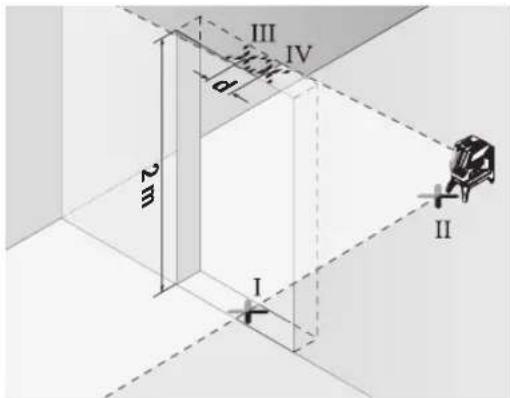

– 将门孔上边缘的激光线中心标记为点Ⅳ。 – 点Ⅲ和Ⅳ之间的差值d就是测量仪在垂直方向的实

请按如下步骤计算所允许的最大偏差： 两倍的门孔高度 ×0.3毫米/米 例如：门孔高度为2米，则允许的最大偏差 2×2米×±0.3毫米/米=±1.2毫米。就是说，点Ⅲ 和Ⅳ之间最多相距1.2毫米。

针对这项检查，您必须找一段无障碍物的长线段， 而且地面和天花板之间的距离应约为5米。 – 将测量仪安装到旋转支架(14)上，然后放到地面 上。选择点模式，让测量仪找平。 5 m – 标记天花板上的上部激光点中心（点Ⅰ）。此外， 标记地板上的下部激光点的中心（点Ⅱ）。

180° – 将测量仪旋转180°。将其定位，使得下部激光点 的中心位于已标记的点Ⅱ上。让测量仪找平。标记 上部激光点的中心（点Ⅲ）。 – 天花板上点Ⅰ和点Ⅲ之间的差值d就是测量仪在垂直

请按如下步骤计算所允许的最大偏差： 两倍的地面至天花板的距离 ×0.7毫米/米。 例如：地面至天花板之间的距离为5米时，则允许的

2×5米×±0.7毫米/米=±7毫米。就是说，点Ⅰ和Ⅲ 之间最多相距7毫米。

u 仅使用激光点或激光线中心来标记。激光点的大 小或激光线段的宽度会随著距离而改变。

三脚架提供稳定的、高度可调的测量底座。将测量 仪用1/4"三脚架接头(10)安装到三脚架(23)或市售 摄影三脚架的螺纹上。要固定到市售组合式三脚架 上时，请使用5/8"三脚架接头 (11)。使用三脚架的 固定螺栓将测量仪固定。 在开动测量仪之前，先大略地调整好三脚架的位

1 609 92A 8E9 | (20.03.2023) Bosch Power Tools繁體中文 | 271 用通用支架进行固定（附件）（参见插图G） 借助通用支架(19)，您可以将测量仪固定到垂直表 面或可磁化材料上。通用支撑也可以充当地面三脚 架，它可以减轻调整测量仪高度的工作。 u 如果固定住附件的上表面，要让手指远离磁力附 件的背面。磁贴巨大的吸力可能会夹住手指。 接通测量仪前，请先大略地调整好通用支架(19)。 使用激光靶操作（见图片G） 在条件不佳和距离较远时，激光靶(20)可以改善激

激光靶(20)的反光面可以改善激光线的可见性，通 过透明面可以在激光靶的背面看到激光线。

激光辨识镜会过滤周围环境的光线。因此激光束会

u 激光视镜（附件）不得用作护目镜。激光视镜用 于更好地识别激光束；然而对激光束并没有防护

u 激光视镜（附件）不得用作太阳镜或在道路交通 中使用。激光视镜并不能完全防护紫外线，还会

操作范例（见图片B2–F2，G和H） 有关测量仪的使用范例请参考说插图说明。

测量仪器必须随时保持清洁。 不可以把仪器放入水或其它的液体中。 使用潮湿，柔软的布擦除仪器上的污垢。切勿使用

务必定期清洁激光出口，清洁时不可以在出口残留

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用测量仪，附

為確保能夠安全地使用本測量工具，您 必須完整詳讀本說明書並確實遵照其內 容。若未依照現有之說明內容使用測量 工具，測量工具內部所設置的防護措施 可能無法發揮應有功效。謹慎對待測量 工具上的警告標示，絕對不可讓它模糊不清而無法 辨識。請妥善保存說明書，將測量工具轉交給他人 時應一併附上本說明書。 u 小心－若是使用非此處指明的操作設備或校正設 備，或是未遵照說明的操作方式，可能使您暴露 於危險的雷射光照射環境之下。 u 本測量工具出貨時皆有附掛雷射警示牌（即測量 工具詳解圖中的標示處）。 u 雷射警示牌上的內容若不是以貴國語言書寫，則 請於第一次使用前將隨附的當地語言說明貼紙貼

請勿將雷射光束對準人員或動物，您本 人亦不可直視雷射光束或使雷射光束反 射。 因為這樣做可能會對他人眼睛產生 眩光，進而引發意外事故或使眼睛受到

u 萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並 立刻將頭轉離光束範圍。 u 請勿對本雷射裝備進行任何改造。u 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射 眼鏡是用來讓您看清楚雷射光束：但它對於雷射 光照射並沒有保護作用。 u 請勿將雷射眼鏡當作護目鏡（配件）使用，或在 道路上行進間使用。雷射眼鏡無法完全阻隔紫外 線，而且還會降低您對於色差的感知能力。 u 本測量工具僅可交由合格的專業技師以原廠替換 零件進行維修。如此才能夠確保本測量工具的安

Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)272 | 繁體中文 u 不可放任兒童在無人監督之下使用本雷射測量工 具。 他們可能會不小心對他人或自己的眼睛造生

u 請不要在存有易燃液體、氣體或粉塵等易爆環境 下操作本測量工具。測量工具內部產生的火花會

測量工具與磁性配件不得接近植入裝置 以及諸如心律調節器或胰島素幫浦等其 他醫療器材。 測量工具和配件中含有磁 鐵，形成的磁場可能干擾植入裝置和醫

u 請讓測量工具與磁性配件遠離磁性資料儲存裝置 和易受磁場干擾的高靈敏器材。測量工具與配件 內的磁鐵，形成的磁場可能造成無法挽救的資料

此測量工具的設計適合用來確認及檢查水平線、垂

本測量工具可同時適用於室內及戶外應用。 本產品為符合EN50689規範之消費級雷射產品。

機件的編號和儀器詳解圖上的編號一致。 (1)

(10) 1/4" 三腳架固定座 (11) 5/8" 三腳架固定座 (12)

a) 圖文中提到的配件，並不包含在基本的供貨範圍中。本 公司的配件清單中有完整的配件供應項目。

90% 90% 依照 IEC61010-1，污染等級為

3×1.5V LR6（AA） 3×1.5V LR6（AA） 各操作模式的可連續工作時間

IP54（防塵防潑濺） IP54（防塵防潑濺） A) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。 B) 溫度為 20–25°C C) 此處提供的是在一般至有利環境條件下可達到的數值（比如無震動、無霧氣、無煙霧、無陽光直射）。歷經劇烈溫度起 伏之後，精準度可能會發生偏差。 D) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。 從產品銘牌的序號 (12) 即可確定您的測量工具機型。

建議使用鹼錳電池來驅動本測量工具。 若要打開電池盒蓋(6)，請按壓鎖扣(7) 並掀開電池

此時請您注意是否有依照電池盒內側上的電極標示

電池快沒電時，電量警示燈 (2) 會呈現綠色閃爍狀 態。此外，雷射標線也會每隔 10 分鐘閃爍 5 秒左 右。從第一次閃爍後開始算起，本測量工具還能繼 續運作約 1小時。本裝置電力完全耗盡時，將在自 動關機前最後再閃爍一次雷射標線。 務必同時更換所有的電池。請使用同一製造廠商，

u 長時間不使用時，請將測量工具裡的電池取出。 電池可能因長時間存放於測量工具中不使用而自

使用旋轉座RM1 進行測量（請參考 圖A1−A3） 本測量工具可在旋轉座(14) 的輔助之下，沿著一個 持續可見的中央鉛垂點 360° 旋轉。透過這個方 法，不需移動測量工具的位置，即可標示雷射標

將測量工具的導槽(8) 裝到旋轉座 (14) 的導軌 (15) 上，並將測量工具推到平台上，直到最底位置。 若要拆開，請將測量工具朝旋轉座的相反方向推移

旋轉座的可行固定方式： – 直立於一個平坦水平面上、 – 利用螺絲鎖在垂直立面上、 – 搭配使用天花板夾具 (18) 即可固定在天花板的金

– 利用磁鐵 (17) 即可吸附在金屬表面上。 u 當您將配件固定在表面時，手指請勿靠近磁性配 件的背面。 磁鐵的強力牽引力可能會夾住手指。 Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)274 | 繁體中文

u 不可以讓濕氣滲入儀器中，也不可以讓陽光直接

u 勿讓測量工具暴露於極端溫度或溫度劇烈變化的 環境。例如請勿將它長時間放在車內。歷經較大 溫度起伏時，請先讓測量工具回溫，而且一定要 檢查精準度，確認後才能繼續進行測量 (參見 「測量工具精準度檢查」, 頁275)。 如果儀器曝露在極端溫度下或溫差較大的環境 中，會影響儀器的測量準確度。 u 測量工具須避免猛力碰撞或翻倒。測量工具遭受 外力衝擊後，一律必須先檢查其精準度，確認後 才能繼續使用(參見 「測量工具精準度檢查」, 頁275)。 u 若要搬運測量工具時，請先將它關閉。關機後擺 動零件應要被鎖定，否則擺動零件可能因為強烈

若要啟動測量工具，請將起停開關(9) 推至 On（適用於使用擺動鎖進行測量）或 On（適用 於自動調平功能開啟之測量作業）。本測量工具開 機後將隨即從射出口(1) 發射一道雷射光束。 u 雷射光束不可以對準人或動物，操作人本身也不 要直視光束，即使和光束相距甚遠也不可以做上

若要關閉測量工具，請將電源開關 (9) 推至 Off 位 置。關閉時，擺動零件即遭鎖定。 u 不可放任啟動的測量工具無人看管，使用完畢後 請關閉測量工具電源。雷射可能會對旁人的眼睛

當操作溫度已超出最高允許值 50 °C 時，將自動關 機以保護雷射二極體。待測量工具冷卻後又能再度 操作時，您即可重新開機。

若持續約 120 分鐘未按壓測量工具上的任何按鈕， 本測量工具將自動關機以維護電池使用壽命。 若要在自動關機之後重新啟動測量工具，您可先將 起停開關 (9) 推至「Off」接著再啟動測量工具，亦 或者按一下雷射點操作模式按鈕 (4) 或雷射標線操 作模式按鈕 (5)。

若要停用自動關機功能，請在測量工具處於啟動狀 態時按住雷射標線操作模式按鈕 (5) 不放，持續至 少 3 秒鐘。自動關機功能成功停用時，雷射光束將

提示：操作溫度如果超過 45 °C，可能無法停用此

若要啟用自動關機功能，請將測量工具關閉後再重

測量工具提供多種操作模式，供您隨時進行切換： – 十字線及點形模式：測量工具將向前發射出一道 水平及一道垂直雷射標線，並且從雷射點處垂直 往上及往下發射。這些雷射標線各自呈 90° 交

– 水平線形模式：測量工具向前發射出一道水平雷

– 垂直線形模式：測量工具向前發射出一道垂直雷

在室內空間定位測量工具時，可以看到垂直雷射 標線從上方雷射點射出後投射在天花板上。 定位測量工具時，請讓這條垂直雷射標線直接在 牆面上近乎完美地形成一個完整線圈（360°

– 點形模式：測量工具從雷射點處垂直往上及往下

除了點形模式之外，所有操作模式皆可選擇是否要 使用自動調平功能或擺動鎖。 自動調平功能開啟之測量作業 操作步驟的順序 水平線形模

起停開關(9) 位於「 On」位置上 ● ● ● B1

按壓 1 次雷射標線操作模式按 鈕(5) ● – ● C1 按壓 2 次雷射標線操作模式按 鈕(5) – ● ● D1 按壓 3 次雷射標線操作模式按 鈕(5) – – ● E1 按壓 4 次雷射標線操作模式按 鈕(5) ● ● ● B1

無論線形模式的設定為何，您皆可單獨啟用或停用點形模式： 按壓 1 次雷射點操作模式按 鈕(4)

1 609 92A 8E9 | (20.03.2023) Bosch Power Tools繁體中文 | 275 操作步驟的順序 水平線形模

測量工具若不在自動調平的範圍之內，雷射標線及 ／或雷射點將呈快速閃爍狀態。 正在進行自動調平功能開啟之測量作業時，您若切 換至「使用擺動鎖進行測量」模式（起停開關(9) 位於 On），則將一律啟用該模式的第一種指示燈

按壓 1 次雷射標線操作模式按 鈕(5)

按壓 2 次雷射標線操作模式按 鈕 (5)

按壓 3 次雷射標線操作模式按 鈕(5)

在「使用擺動鎖進行作業」模式下，雷射標線會以

正在進行使用擺動鎖進行測量作業時，您若切換至 「自動調平功能開啟之測量作業」模式（起停開 關(9) 位於 On），則將一律啟用該模式的第一

自動調平功能開啟之測量作業（請參考圖 B1–E1） 請將本測量工具放置在一個穩固的水平平面上，或 將它固定在旋轉座 (14) 上。 針對使用自動調平功能的作業，請您將起停開關 (9) 推至「 On」位置。 自動調平功能可在 ±4° 的自動調平範圍內進行自動 調整。雷射光束不再閃爍後，即代表測量工具已完

若無法使用自動調平功能，例如一旦測量工具的所 在平面與水平面之間相差達 4° 以上時，雷射光束將

發生上述情況時，請將本測量工具架設在水平平面 上，然後等待其自動調平。測量工具一進入 ±4° 的 自動調平範圍時，雷射光束隨即再度持續亮起。 測量工具在運轉期間若有振動或移位，將重新進行 調平。在完作調平之後應利用參考點檢查雷射光束 的位置，以免因為儀器位置改變而造成測量錯誤。 作業時使用擺動鎖（請參考圖F1） 若要使用擺動鎖進行測量，請您將起停開關(9) 推 至「 On」。擺動鎖指示器(3) 將亮紅燈，且雷射 標線會以緩慢節奏持續閃爍。 使用擺動鎖進行測量時，自動調平功能將關閉。您 可以把測量工具拿在手上或是將它放置到合適的基 座上操作。雷射光束不再進行調平，也不再強制性

操作環境的溫度是最大的影響因素。尤其是由地面 往上延伸的漸進式溫度差異可能會使雷射光束改變

為了將由地面升高的熱度所產生的熱影響降至最 低，建議在三腳架上使用測量工具。此外，請您將 測量工具儘量架設在作業區的中央。 除了外在因素，發生偏差的原因亦可能來自機器本 身（例如機器曾翻倒或受到猛力撞擊）。因此，每 次開始工作之前，請您先進行調平精準度檢查。 一律先檢查水平雷射標線的高度精準度及調平精準 度，然後再檢查垂直雷射標線的調平精準度。 如果檢查時發現測量工具的偏差超過最大極限。必 須把儀器交給 Bosch顧客服務處修理。 請檢查水平線的高度精準度 針對這項檢查，您必須在兩面牆 A 和牆B 之間找出 一段無障礙物、長度 5 m 的測量距離。 – 請將測量工具先安裝在三腳架上後，再架設到 A 牆附近的位置，或將測量工具放置在穩固的平坦 基座上。啟動測量工具。請您選用自動調平功能

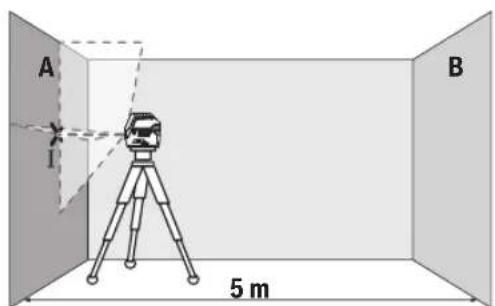

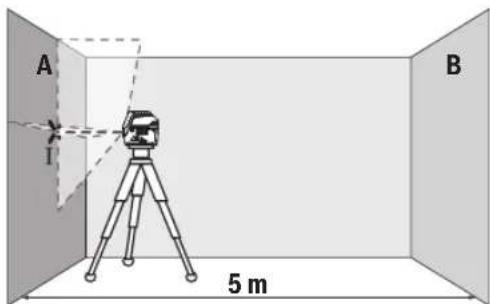

5 m – 把雷射光束對準比較靠近的 A 牆並讓測量儀進行 調平。標示出雷射標線在牆上之交叉點的中心位

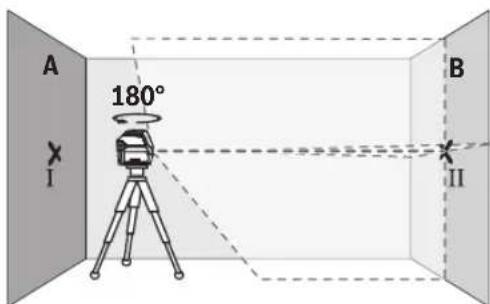

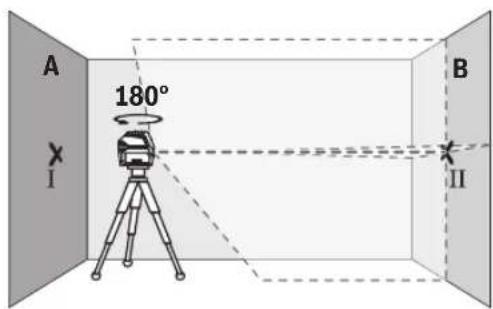

180° – 將測量工具旋轉 180°，讓它進行調平，然後在對 面的 B 牆上標出雷射標線的交叉點（Ⅱ點）。 – 將測量工具（不用旋轉）移至靠近 B 牆附近，然 後啟動電源，讓它進行調平。

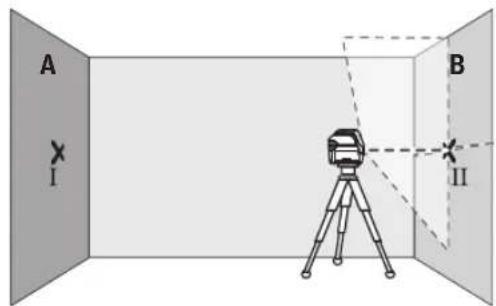

– 調整測量工具的高度（利用三腳架或者必要時可 再墊高），讓雷射標線的交叉點正好對準先前在 B 牆上標出的 Ⅱ 點。

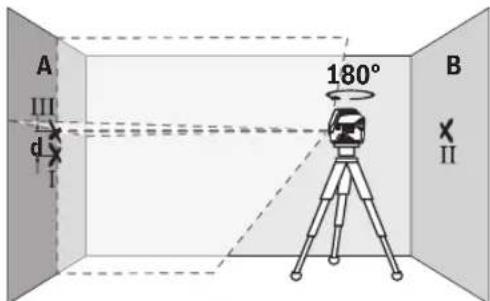

– 將測量工具旋轉 180°，但不用再改變其高度。這 次要讓它對準那條通過 A 牆 Ⅰ 點的垂直線。讓測 量工具進行調平，接著再到 A 牆上標出雷射標線

– A 牆上標出的 Ⅰ 與 Ⅲ 兩點相差的高度 d 即是測量

測量距離為 2 × 5m = 10m 時的最大容許偏差是： 10m × ±0.3mm/m = ±3 mm。因此，Ⅰ 和 Ⅲ 兩點 之間相差的距離 d 最多只能有 3mm。 請檢查水平線的調平精準度 針對這項檢查，您必須找一塊約 5 × 5 m 的無障礙

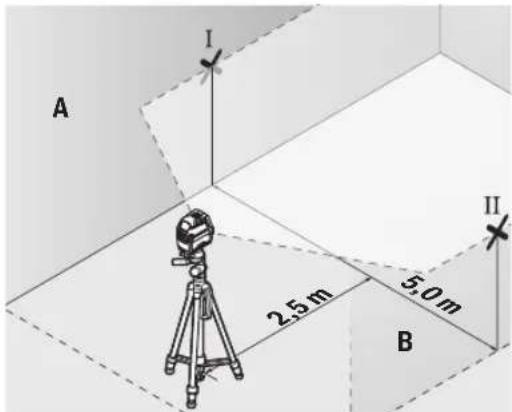

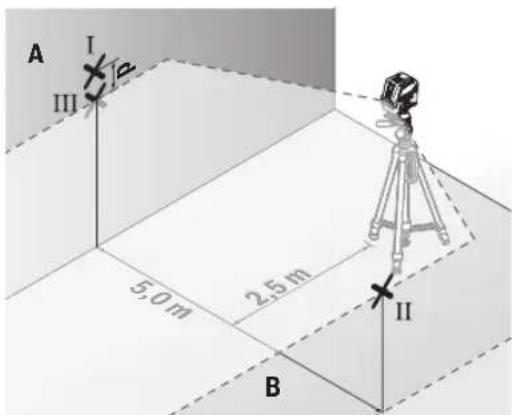

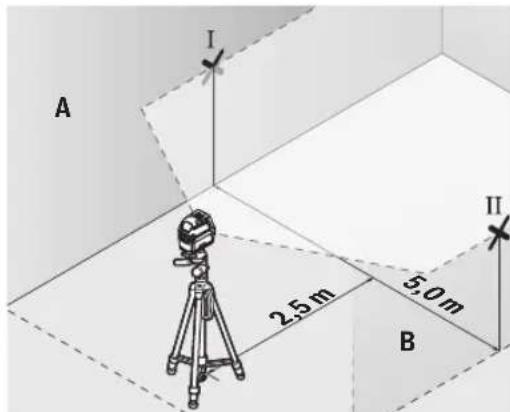

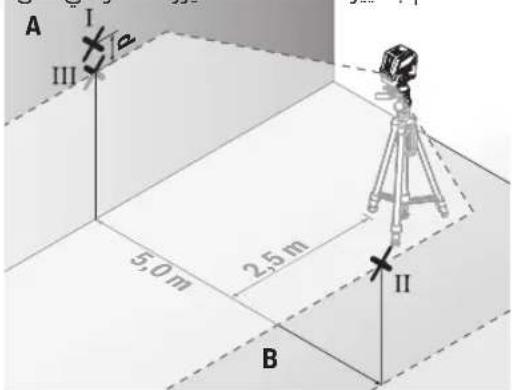

– 請將測量工具先安裝在三腳架後，再架設到 A 牆 與 B 牆的中間點，或將測量工具放置於穩固的平 坦基座上。請您選用自動調平功能開啟的線形模 式，然後讓測量工具進行調平。 2,5 m 5,0 m

– 請在與測量工具相隔 2.5 m 的兩邊牆面上標出雷 射標線的中心點（A 牆上為 Ⅰ 點，B 牆上為 Ⅱ

– 將測量工具旋轉 180° 後架設在相隔 5 m 距離的 位置上，然後讓它進行調平。 – 調整測量工具的高度（利用三腳架或者必要時可 再墊高），讓雷射標線的中心點正好對準先前在 B 牆上標出的 Ⅱ 點。 – 請在 A 牆上標出雷射標線的中心點，此即為 Ⅲ 點 （與 Ⅰ 點呈一垂直線，可能位於 Ⅰ 點之上或之

1 609 92A 8E9 | (20.03.2023) Bosch Power Tools繁體中文 | 277 – A 牆上標出的 Ⅰ 與 Ⅲ 兩點相差的高度 d 即是測量 工具的實際水平高度偏差。 測量距離為 2 × 5 m = 10 m 時的最大容許偏差是： 10 m × ±0.3 mm/m = ±3 mm。因此，Ⅰ 和 Ⅲ 兩點 之間相差的距離 d 最多只能有 3 mm。 檢查垂直線的調平精準度 為進行此項檢查，您需要找出一處地面平坦穩固的 門口，門的兩邊都至少有 2.5 m 的深度。 – 請將測量工具放置於穩固的平坦地面（不是三腳 架）上，與門口相距 2.5 公尺。請您選用自動調 平功能開啟的垂直線形模式。將雷射線對準門 口，讓測量工具進行調平。 2,5 m 2,5 m – 請在門口地面上（Ⅰ點）、在門口另一邊與目前位 置相距 5m 的位置上（Ⅱ點）以及門口上緣處 （Ⅲ點），標出垂直雷射標線的中心點。

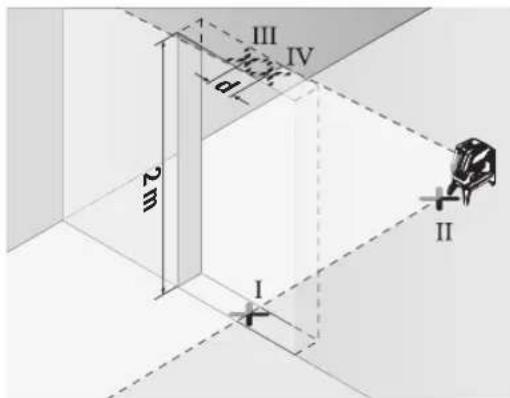

2 m – 將測量工具旋轉 180°，並將它移至門口另一邊， 正好放在 Ⅱ 點後。讓測量工具進行調平，並調整 垂直雷射標線的位置，讓它的中心點剛好同時通

– 在門口上緣處標出雷射標線的中心點，此即為 Ⅳ

– Ⅲ 與 Ⅳ 兩點之間相差的距離 d 即是測量工具的

最大容許偏差的計算方式如下： 兩倍的門口高度 ×0.3mm/m 舉例來說：如果門口高度為 2 m，則最大容許偏差

2× 2m× ±0.3mm/m= ±1.2mm。因此，Ⅲ 及 Ⅳ 兩點最多可相差 1.2mm。

針對這項檢查，您必須在地板與天花板之間找出一 段無障礙物、長度 5 m 左右的測量距離。 – 請先將測量工具安裝至旋轉座 (14) 上後，再放置 到地面上。請選用點形模式，然後讓測量工具進

5 m – 請在天花板上，請到天花板上標出上方雷射點的 中心位置（Ⅰ 點）。然後再到地面上，請到地板上 標出下方雷射點的中心位置（Ⅱ 點）。

180° – 將測量工具旋轉 180°。讓下方雷射點的中心位置 定位在已標出的 Ⅱ 點上。讓測量工具進行調平。 標出上方雷射點的中心位置（Ⅲ 點）。 – 天花板上 Ⅰ 與 Ⅲ 兩點之間相差的距離 d 即是測量

最大容許偏差的計算方式如下： 兩倍的地板與天花板距離 × 0.7 mm/m。 舉例來說：如果地板與天花板之間的距離為 5m，

2 × 5m × ±0.7mm/m = ±7mm。因此，Ⅰ 及 Ⅲ 兩 點最多可相差 7mm。

u 一律只能標示雷射點／雷射標線的中心位置。雷 射點的大小或雷射線段的寬度會隨著距離而改

Bosch Power Tools 1 609 92A 8E9 | (20.03.2023)278 | 한국어 使用三腳架（配件）進行測量 三腳架可為您提供一個可調整高度的穩固測量基 座。請利用 1/4" 三腳架固定座 (10) 將測量工具安 裝到三腳架 (23) 或一般市售相機三腳的螺紋孔上。 若要將本產品固定在一般市售的土木用三腳架上， 則請您使用 5/8" 三腳架固定座 (11)。利用三腳架 的止付螺絲，將測量工具旋緊固定。 在啟動測量工具之前，先大略地調整好三腳架的位

利用萬用托架（配件）進行固定（請參閱圖 G） 您可利用萬用托架 (19) 將本測量工具固定在例如垂 直平面或磁性材料上。萬用托架也可以充當地面三 腳架，它可以減輕調整測量工具高度的工作負擔。 u 當您將配件固定在表面時，手指請勿靠近磁性配 件的背面。 磁鐵的強力牽引力可能會夾住手指。 在啟動測量工具之前，先大略調整好萬用托架 (19)

使用雷射靶進行測量（請參考圖 G） 雷射標靶 (20) 可增強雷射光束在不利條件下以及距

雷射標靶(20) 的平面具反射作用，它可增強雷射標 線的能見度，另一半則是可透光，讓您從雷射標靶 背面也能看清楚雷射標線。

雷射視鏡可過濾掉周圍環境的光線。因此，您的眼 睛看到雷射光時會覺得較亮。 u 請勿將雷射眼鏡當作護目鏡（配件）使用。雷射 眼鏡是用來讓您看清楚雷射光束：但它對於雷射 光照射並沒有保護作用。 u 請勿將雷射眼鏡當作護目鏡（配件）使用，或在 道路上行進間使用。雷射眼鏡無法完全阻隔紫外 線，而且還會降低您對於色差的感知能力。 操作範例（請參考圖 B2–F2、G 和 H） 有關測量工具的使用範例請參考說插圖說明。

測量儀器必須隨時保持清潔。 不可以把儀器放入水或其它的液體中。 使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑

務必定期清潔雷射射出口，清潔時射出口不可殘留

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保要求的方式回收再利用損壞的儀
